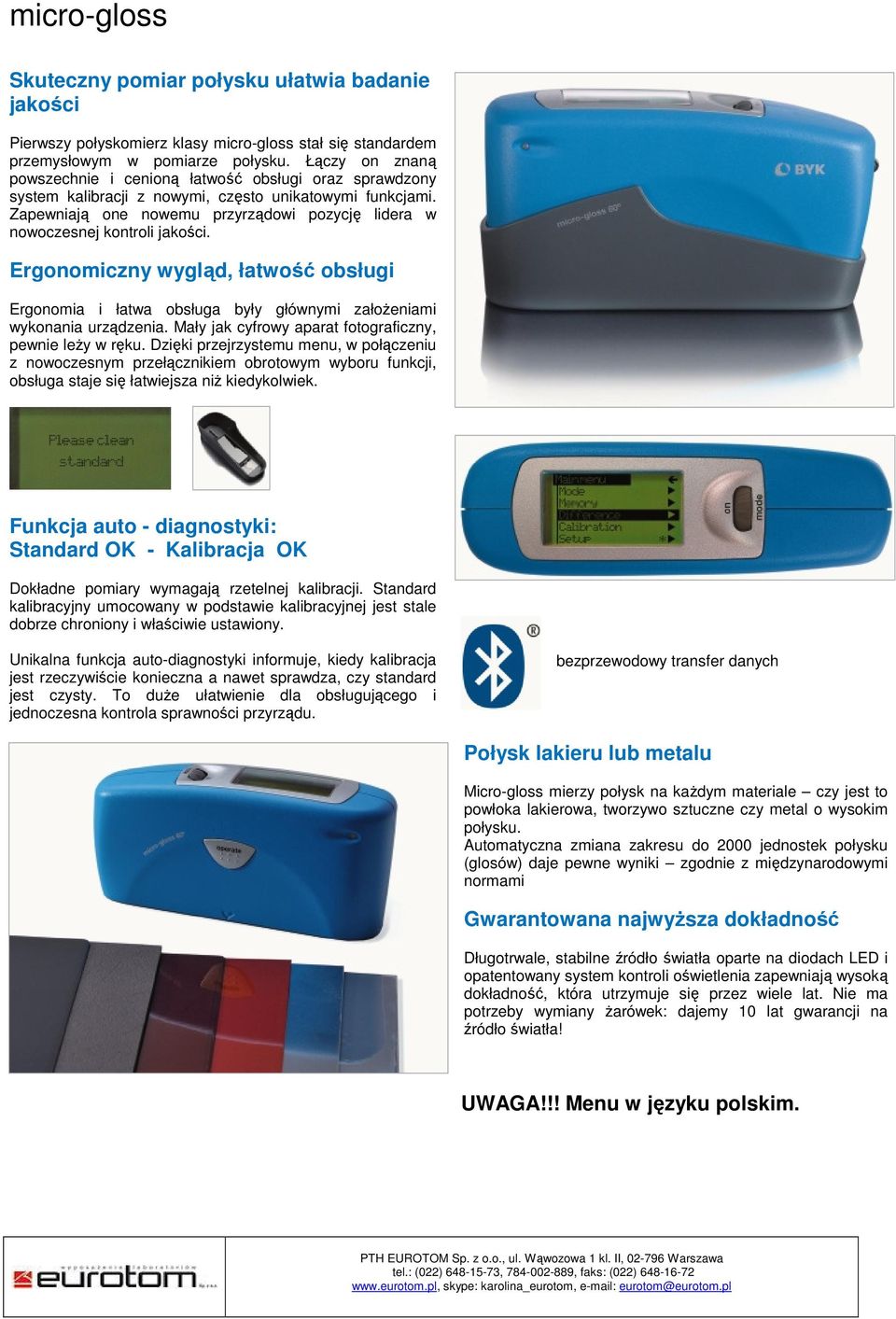

1 micro-gloss Skuteczny pomiar połysku ułatwia badanie jakości Pierwszy połyskomierz klasy micro-gloss stał się standardem przemysłowym w pomiarze połysku. Łączy on znaną powszechnie i cenioną łatwość obsługi oraz sprawdzony system kalibracji z nowymi, często unikatowymi funkcjami. Zapewniają one nowemu przyrządowi pozycję lidera w nowoczesnej kontroli jakości. Ergonomiczny wygląd, łatwość obsługi Ergonomia i łatwa obsługa były głównymi założeniami wykonania urządzenia. Mały jak cyfrowy aparat fotograficzny, pewnie leży w ręku. Dzięki przejrzystemu menu, w połączeniu z nowoczesnym przełącznikiem obrotowym wyboru funkcji, obsługa staje się łatwiejsza niż kiedykolwiek. Funkcja auto - diagnostyki: Standard OK - Kalibracja OK Dokładne pomiary wymagają rzetelnej kalibracji. Standard kalibracyjny umocowany w podstawie kalibracyjnej jest stale dobrze chroniony i właściwie ustawiony. Unikalna funkcja auto-diagnostyki informuje, kiedy kalibracja jest rzeczywiście konieczna a nawet sprawdza, czy standard jest czysty. To duże ułatwienie dla obsługującego i jednoczesna kontrola sprawności przyrządu. bezprzewodowy transfer danych Połysk lakieru lub metalu Micro-gloss mierzy połysk na każdym materiale czy jest to powłoka lakierowa, tworzywo sztuczne czy metal o wysokim połysku. Automatyczna zmiana zakresu do 2000 jednostek połysku (glosów) daje pewne wyniki zgodnie z międzynarodowymi normami Gwarantowana najwyższa dokładność Długotrwale, stabilne źródło światła oparte na diodach LED i opatentowany system kontroli oświetlenia zapewniają wysoką dokładność, która utrzymuje się przez wiele lat. Nie ma potrzeby wymiany żarówek: dajemy 10 lat gwarancji na źródło światła! UWAGA!!! Menu w języku polskim.

2 Optymalne dopasowanie do zadań pomiarowych Różne zadania wymagają różnych narzędzi. Za pomocą pokrętła wyboru funkcji wszystkie oferowane opcje są szybko dostępne również bez współpracy z komputerem PC, na przykład, gdy trzeba: Sprawdzić jednorodność powierzchni próbki? Pomiar ciągły, z odczytem wartości minimalnej i maksymalnej. Porównać próbkę z pierwotnym wzorcem? Pomiar różnicowy, przy pomocy funkcji selekcji Pass/Fail. Uśrednić pewną liczbę odczytów z jednej próbki? Statystyka - ze wszystkimi funkcjami statystycznymi. Ilość pomiarów na każdej próbce wyznacza użytkownik. Lub tylko wykonać szybko pomiar kilku próbek? Wystarczy przełączyć przyrząd na tryb podstawowy (basic) by przerwać szereg pomiarowy i dokonać osobnego pomiaru poza szeregiem. Tryb statystyczny Tryb ciągły Tryb różnicowy Tryb podstawowy Szybka i profesjonalna dokumentacja Każdy szereg pomiarowy można oznaczyć i zapamiętać. Nadanie nazwy danej próbce odbywa się bardzo sprawnie i łatwo pokrętłem wyboru funkcji. Dostarczane standardowo z przyrządem oprogramowanie easy-link umożliwia szybkie przenoszenie wyników do MS Excela. Rezultaty pomiarów będą przedstawione w czytelnym, profesjonalnym raporcie. Transfer danych bezprzewodowo lub kablem Teraz dane mogą być przesłane do komputera poprzez interfejs USB lub technologię bezprzewodową Bluetooth. Połączenie bezprzewodowe przesyła dane z połyskomierza na odległość 10 m.

3 micro-tri-gloss Obserwuj zmiany pod właściwym kątem Jaka jest twoja aplikacja: wysoki średni niski połysk 20, 60, 85 - trzy w jednym tak samo poręcznie, jak w urządzeniu o jednym kącie. Pomiary za pomocą trzech geometrii zapewniają zawsze zgodność z normami międzynarodowymi i umożliwiają szybkie rozpoznanie zmian jakości. Wszystkie geometrie mierzą w tej samej pozycji a wyniki są natychmiast wyświetlane na ekranie przyrządu pomiar różnicowy, selekcja typu Pass/Fail oraz statystyka. Nowy micro-tri-gloss oferuje także wszystkie funkcje nowej generacji. By wyznaczyć w prawidłowy sposób różnice połysku w pełnym zakresie od matu do wysokiego połysku, należy zastosować trzy kąty pomiaru, jak zalecają normy międzynarodowe. Każdy z tych kątów zachowuje liniowość dla określonego zakresu połysku. Rodzina połyskomierzy micro-gloss - przegląd funkcji: Kalibracja długoterminowa Automatyczny zakres Czas pomiaru Statystyka Pomiar różnicowy i Pass/Fail Pomiar ciągły Ekran: 3 kolumny, wybór użytkownika micro-tri-gloss Pamięć Interfejs i oprogramowanie Język menu Automatyczne wyłączanie z automatycznym badaniem stanu kalibracji GU (20 ) GU (60 ) GU (85 ) 0.5 sekundy / geometrię liczba odczytów na próbkę do wyboru od 2-99 pamięć 50 wzorców wraz z tolerancjami wartość aktualna, średnia, minimum, maksimum wartość aktualna, średnia, max., min. odchylenie standardowe, zakres, różnica, Pass/Fail odczyt 2 lub 3 kątów jednocześnie 999 pomiarów z datą i czasem USB i Bluetooth, easy-link polski, angielski, francuski, niemiecki, włoski, japoński, portugalski, rosyjski, hiszpański do wyboru sekund Zasilanie jedna bateria alkaliczna 1.5V AA, odczytów lub przez port USB Temperatura pracy C Wilgotność względna do 85%, bez kondensacji Przewaga czułości geometrii 20º nad 60º w obszarze wysokiego połysku.

4 Połyskomierz do najbardziej wymagających aplikacji Wygląd wnętrza samochodu z roku na rok staje się coraz bardziej znaczącym czynnikiem podczas zakupu. Różnorodność stosowanych w produkcji materiałów, od skóry do plastików, wymaga ich harmonizacji pod względem wyglądu. Dodatkowo, powierzchnie różnią się od siebie fakturą, dając zazwyczaj niski połysk. Aby zagwarantować jednorodny wygląd różnorodnych elementów określa się bardzo restrykcyjne tolerancje. Typowe tolerancje Połysk 60 < 5 GU ± GU Na początku przygotowuje się standard z płaską powierzchnią oraz kilkoma miejscami z fakturą. Następnie jest on wysyłany do producenta, jako docelowa jakość produkowanego materiału. Jako, że standard oraz elementy końcowe są zazwyczaj wykonane z innych materiałów, dostawcy współpracują z producentami samochodów w bardzo bliskim kontakcie. Wyprodukowany element staje się standardem dla dostawcy. Zatwierdzona część Standard produkcyjny QC Kontrola produkcji Zamiast pracować na absolutnej wartości połysku, dostawca może bazować na elementach, na których sprawdzane są tylko różnice połysku. Procedura tego typu eliminuje błąd odtwarzalności, ponieważ połysk mierzony jest w odniesieniu do tego samej typu materiału i tej samej powierzchni. Rodzina połyskomierzy micro-gloss S Obiektywna kontrola produkcji możliwa jest tylko z pomocą urządzeń o doskonałej precyzji. Nowa rodzina połyskomierzy micro-gloss serii S oferuje zwiększoną wydajność dla geometrii 60 w bardzo niskim przedziale pomiarowym ( 0 10 GU). Wysoka dokładność jest gwarantowana poprzez opatentowaną i unikalną procedurę kalibracji podczas produkcji połyskomierzy. Dla każdego materiału: lakier, plastik, materiały wysokopołyskliwe Kalibracja długoterminowa oraz automatyczna procedura sprawdzania standardu kalibracyjnego Pomiar niezależny od temperatury 10 lat gwarancji na źródło światła Pomiar różnicowy oraz Pass/Fail Statystyka i pamięć (999 pomiarów) Łatwa obsługa za pomocą przełącznika obrotowego Oprogramowanie easy-link do bezpośredniego transferu danych do Excela Transfer danych z połyskomierza do PC poprzez USB lub technologię bezprzewodową Bluetooth Specyfikacja Techniczna Zakres pomiarowy 0 10 GU GU GU Powtarzalność ± 0.1 GU ± 0.2 GU ± 0.2 % Odtwarzalność ± 0.2 GU ± 0.5 GU ± 0.5 %

5 Normy ISO 2813, 7668 ASTM D 523, D 2457 DIN JIS Z8741 Specyfikacja Techniczna Nr kat. Opis Geometria Aplikacja Obszar pomiarowy 4440 micro-gloss wysoki połysk 10 x 10 mm 4442 micro-gloss średni połysk 9 x 15 mm 4444 micro-gloss niski połysk 5 x 38 mm 4446 micro-tri-gloss 20, 60, 85 uniwersalny zobacz odpowiedni kąt 4450 micro-gloss 60 S 60 średni połysk 9 x 15 mm 4452 micro-tri-gloss S 20, 60, 85 uniwersalny zobacz odpowiedni kąt SE-4440 wydłużenei gwarancji o 1 rok Zakres dostawy : Zakres GU GU Przyrząd pomiarowy Podstawa kalibracyjna ze standardem pomiarowy Powtarzalność 1 ± 0.2 GU ± 0.2 % Certyfikat odniesienia Odtwarzalność 1 ± 0.5 GU ± 0.5 % Oprogramowanie easy-link Przewód do komputera PC Czułość spektralna standardowy obserwator CIE 1931 dla iluminanty CIE-C Instrukcja obsługi, także w języku polskim Interfejs USB i Bluetooth Bateria Wymiary 155 x 73 x 48 mm Walizka Masa 0.4 kg 1 dla serii S zobacz oddzielną tabelkę (poprzednia strona) Akcesoria Nr kat. Opis 4405 kabel USB transfer danych z połyskomierza do komputera PC, USB-A 4545 BYKWARE easy-link oprogramowanie do bezpośredniego transferu danych i dokumentowania pomiarów w Excelu

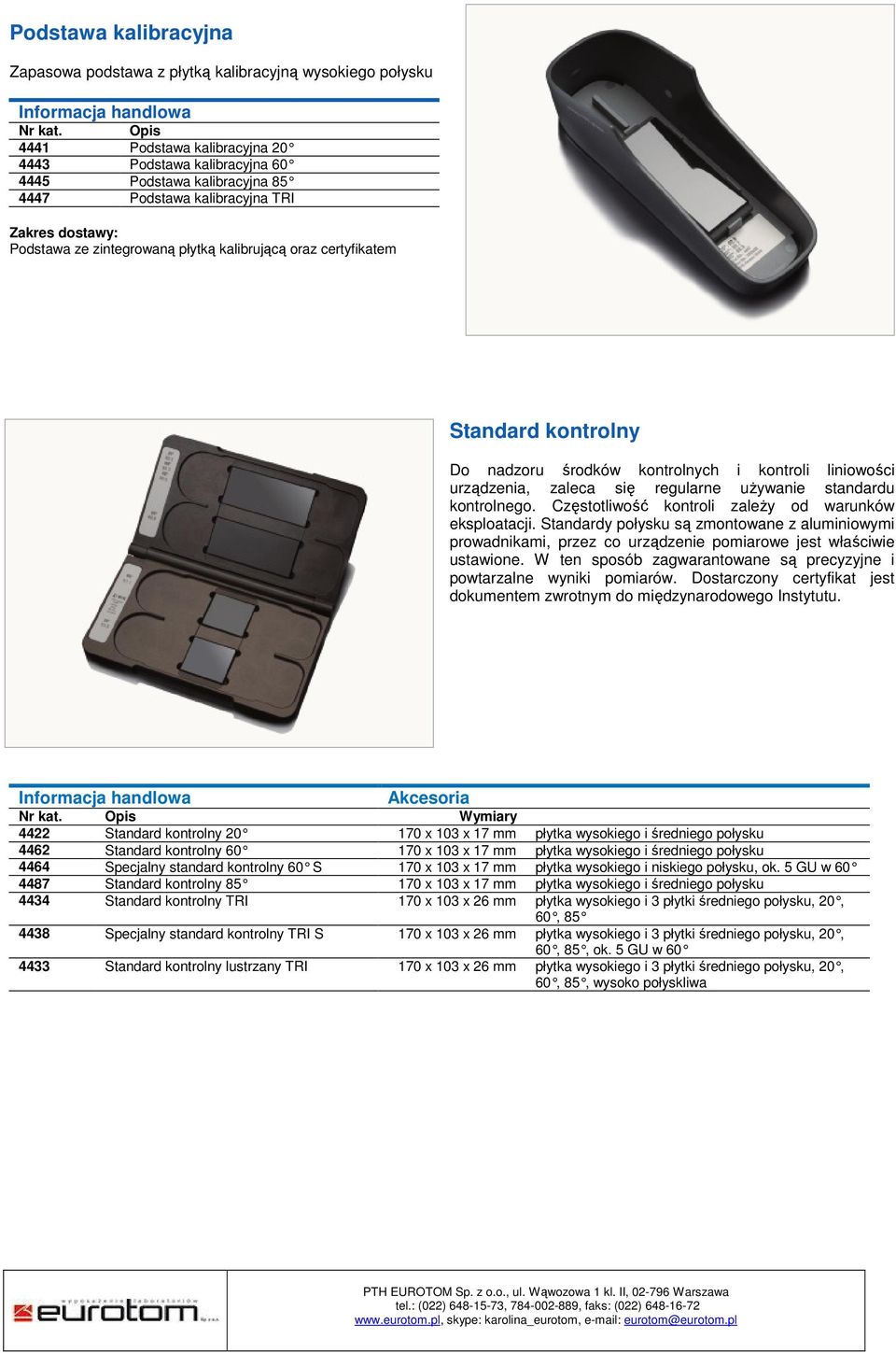

6 Podstawa kalibracyjna Zapasowa podstawa z płytką kalibracyjną wysokiego połysku Nr kat. Opis 4441 Podstawa kalibracyjna Podstawa kalibracyjna Podstawa kalibracyjna Podstawa kalibracyjna TRI Zakres dostawy: Podstawa ze zintegrowaną płytką kalibrującą oraz certyfikatem Standard kontrolny Do nadzoru środków kontrolnych i kontroli liniowości urządzenia, zaleca się regularne używanie standardu kontrolnego. Częstotliwość kontroli zależy od warunków eksploatacji. Standardy połysku są zmontowane z aluminiowymi prowadnikami, przez co urządzenie pomiarowe jest właściwie ustawione. W ten sposób zagwarantowane są precyzyjne i powtarzalne wyniki pomiarów. Dostarczony certyfikat jest dokumentem zwrotnym do międzynarodowego Instytutu. Akcesoria Nr kat. Opis Wymiary 4422 Standard kontrolny x 103 x 17 mm płytka wysokiego i średniego połysku 4462 Standard kontrolny x 103 x 17 mm płytka wysokiego i średniego połysku 4464 Specjalny standard kontrolny 60 S 170 x 103 x 17 mm płytka wysokiego i niskiego połysku, ok. 5 GU w Standard kontrolny x 103 x 17 mm płytka wysokiego i średniego połysku 4434 Standard kontrolny TRI 170 x 103 x 26 mm płytka wysokiego i 3 płytki średniego połysku, 20, 60, Specjalny standard kontrolny TRI S 170 x 103 x 26 mm płytka wysokiego i 3 płytki średniego połysku, 20, 60, 85, ok. 5 GU w Standard kontrolny lustrzany TRI 170 x 103 x 26 mm płytka wysokiego i 3 płytki średniego połysku, 20, 60, 85, wysoko połyskliwa

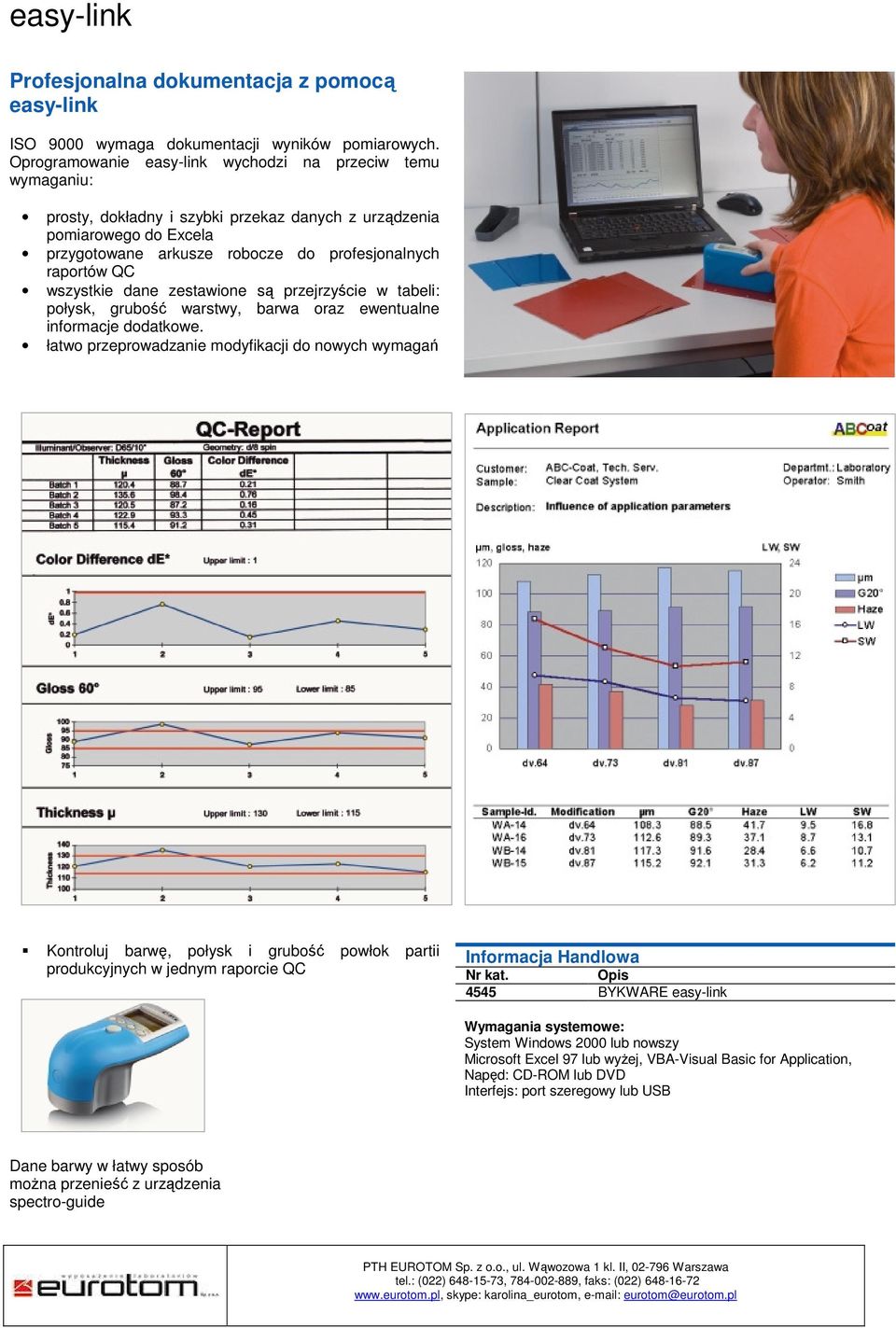

7 easy-link Profesjonalna dokumentacja z pomocą easy-link ISO 9000 wymaga dokumentacji wyników pomiarowych. Oprogramowanie easy-link wychodzi na przeciw temu wymaganiu: prosty, dokładny i szybki przekaz danych z urządzenia pomiarowego do Excela przygotowane arkusze robocze do profesjonalnych raportów QC wszystkie dane zestawione są przejrzyście w tabeli: połysk, grubość warstwy, barwa oraz ewentualne informacje dodatkowe. łatwo przeprowadzanie modyfikacji do nowych wymagań Kontroluj barwę, połysk i grubość powłok partii produkcyjnych w jednym raporcie QC Informacja Handlowa Nr kat. Opis 4545 BYKWARE easy-link Wymagania systemowe: System Windows 2000 lub nowszy Microsoft Excel 97 lub wyżej, VBA-Visual Basic for Application, Napęd: CD-ROM lub DVD Interfejs: port szeregowy lub USB Dane barwy w łatwy sposób można przenieść z urządzenia spectro-guide
