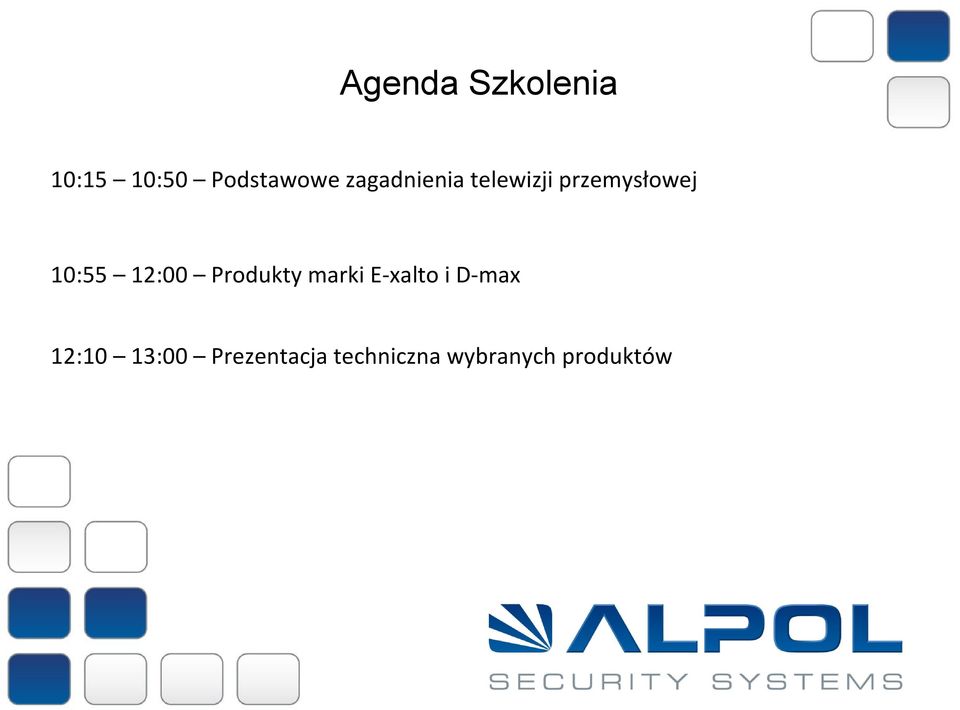

1 Agenda Szkolenia 10:15 10:50 Podstawowe zagadnienia telewizji przemysłowej 10:55 12:00 Produkty marki E-xalto i D-max 12:10 13:00 Prezentacja techniczna wybranych produktów

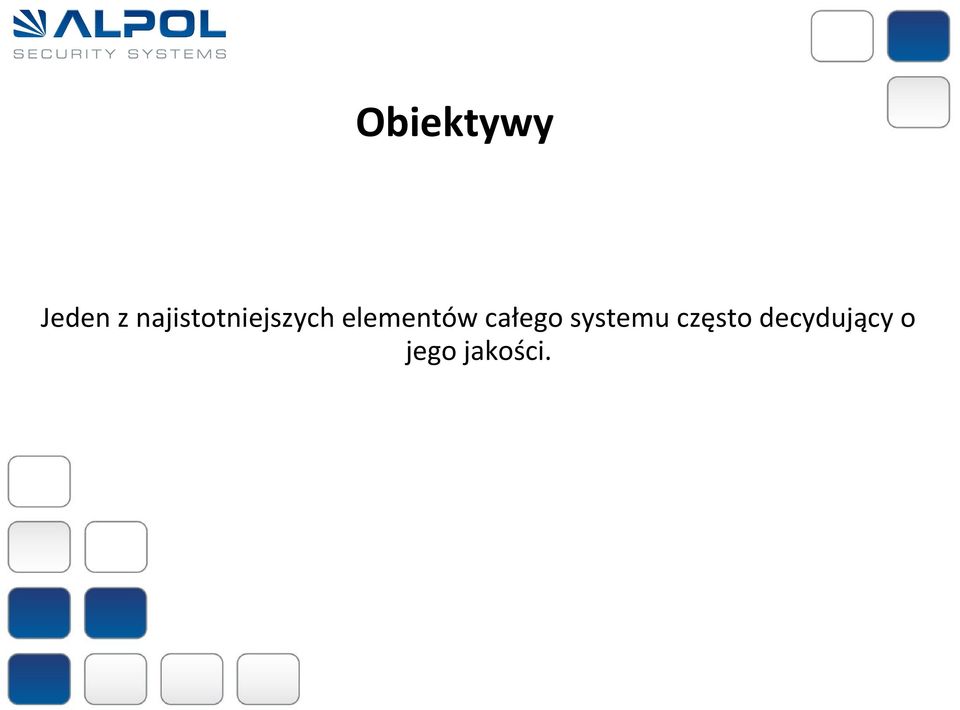

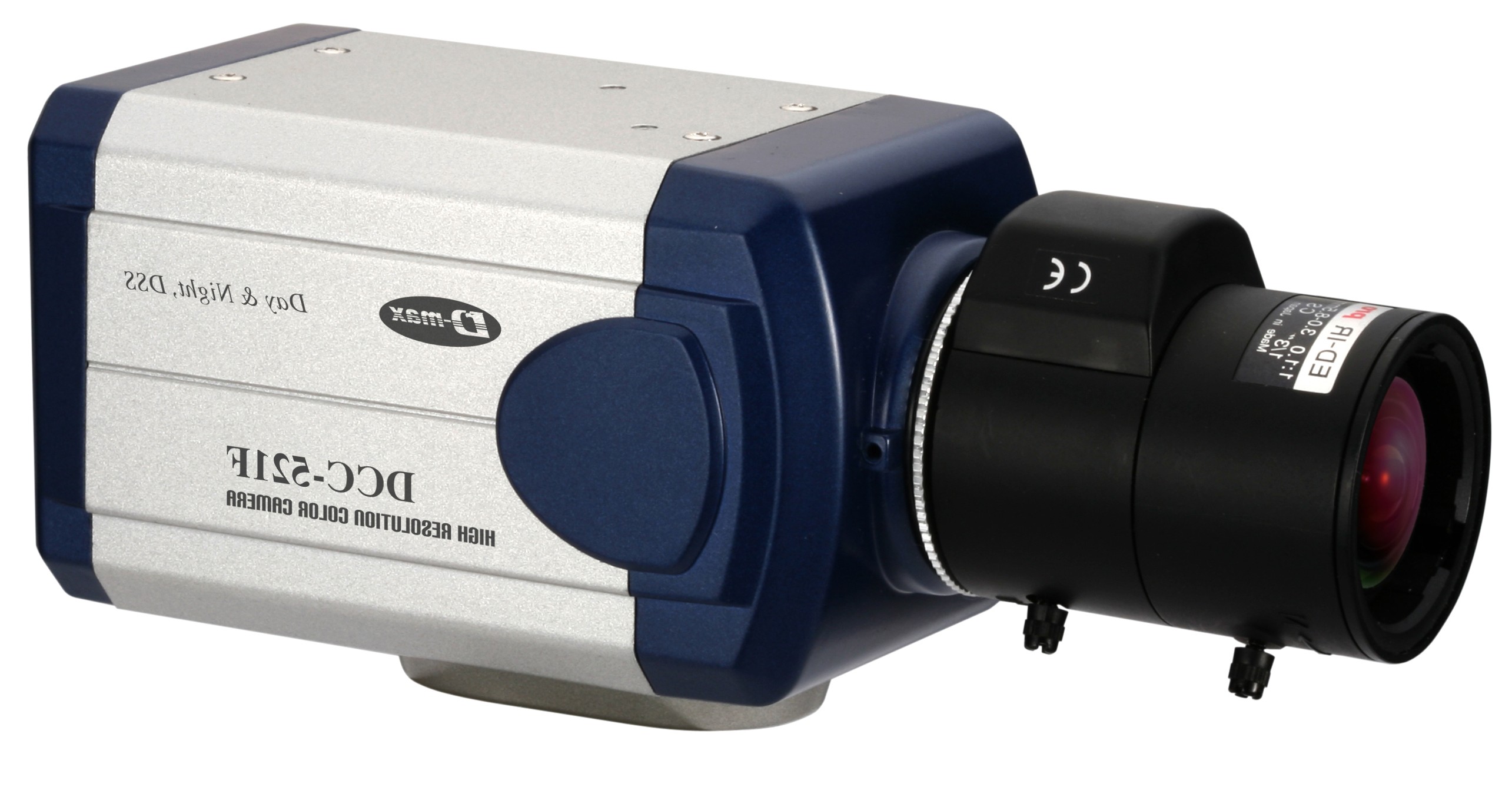

2 Obiektywy Jeden z najistotniejszych elementów całego systemu często decydujący o jego jakości.

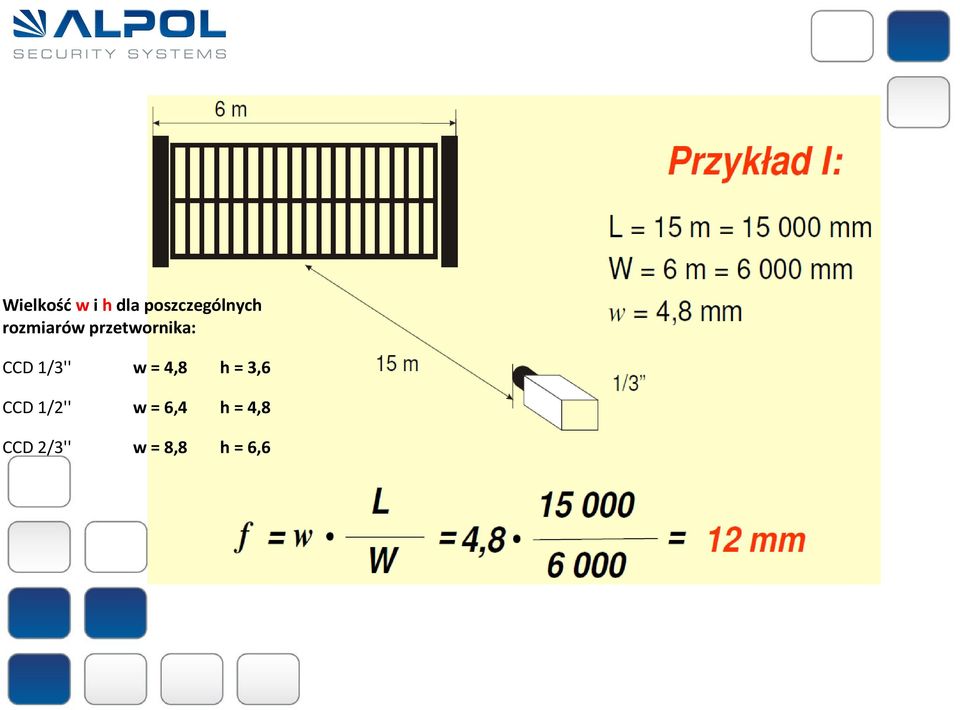

3 Wielkość w i h dla poszczególnych rozmiarów przetwornika: CCD 1/3'' w = 4,8 h = 3,6 CCD 1/2'' w = 6,4 h = 4,8 CCD 2/3'' w = 8,8 h = 6,6

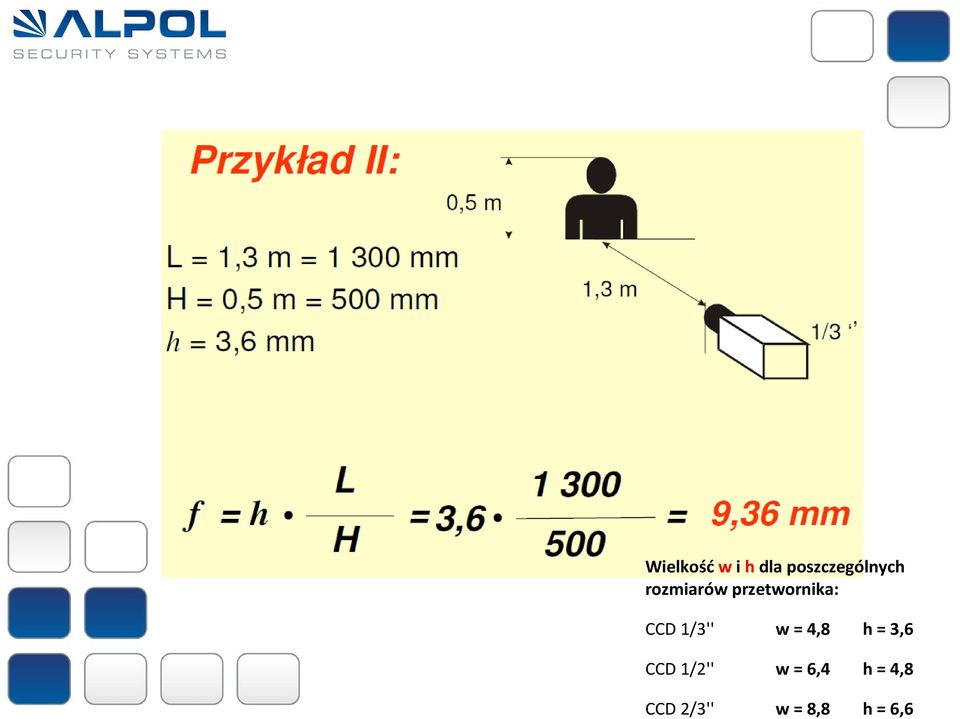

4 Wielkość w i h dla poszczególnych rozmiarów przetwornika: CCD 1/3'' w = 4,8 h = 3,6 CCD 1/2'' w = 6,4 h = 4,8 CCD 2/3'' w = 8,8 h = 6,6

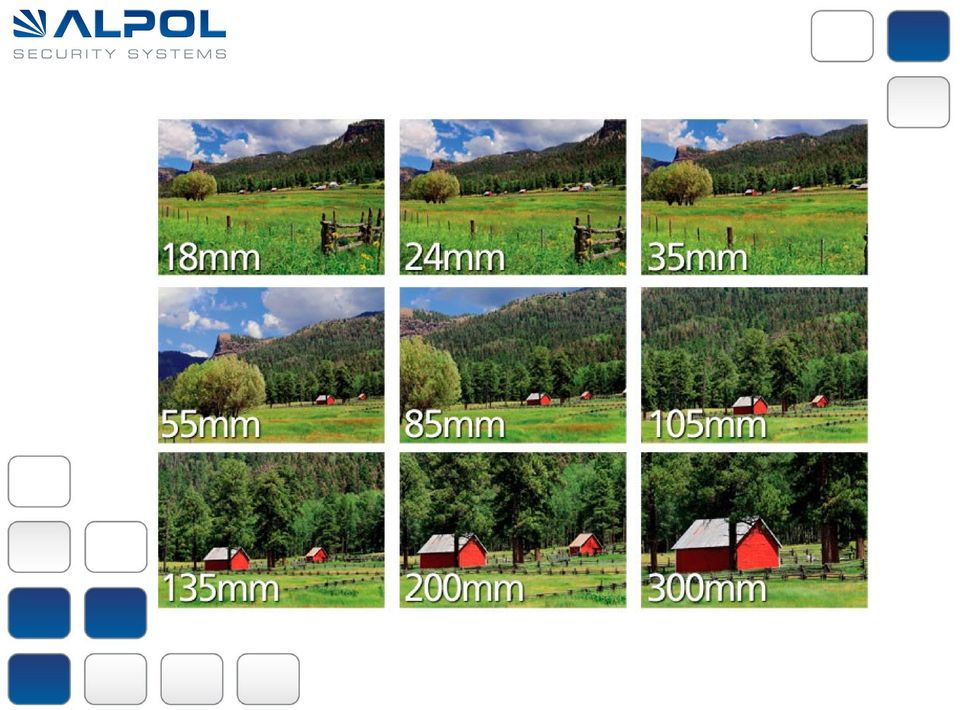

5

6 Zależności formatów obiektywu i kamery Uwaga : format obiektywu musi być równy lub większy od przetwornika CCD.

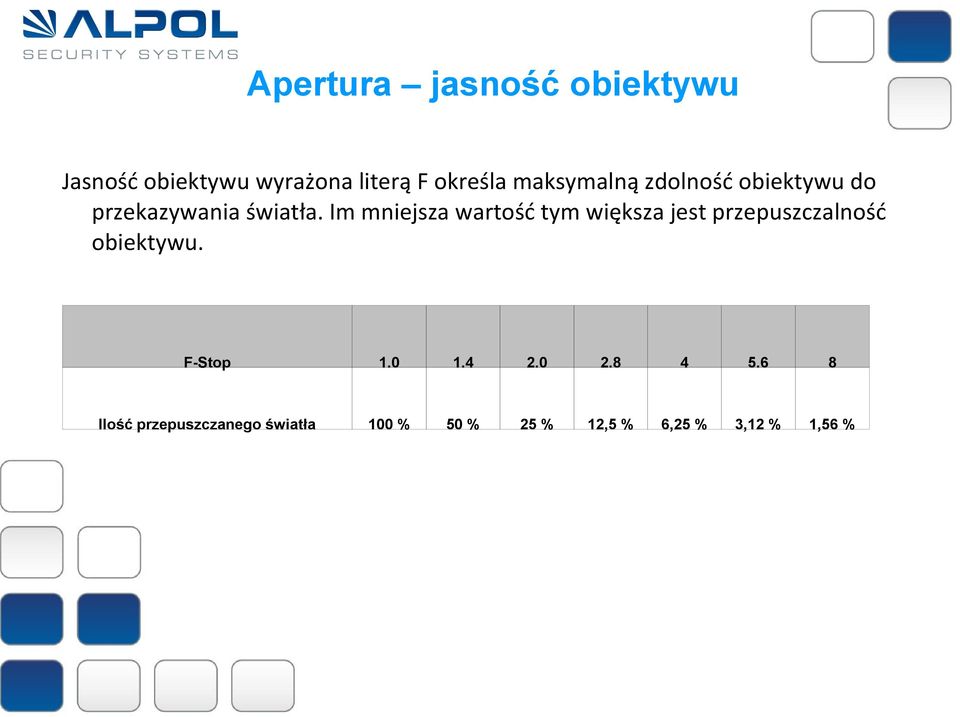

7 Apertura jasność obiektywu Jasność obiektywu wyrażona literą F określa maksymalną zdolność obiektywu do przekazywania światła. Im mniejsza wartość tym większa jest przepuszczalność obiektywu. F-Stop Ilość przepuszczanego światła 100 % 50 % 25 % 12,5 % 6,25 % 3,12 % 1,56 %

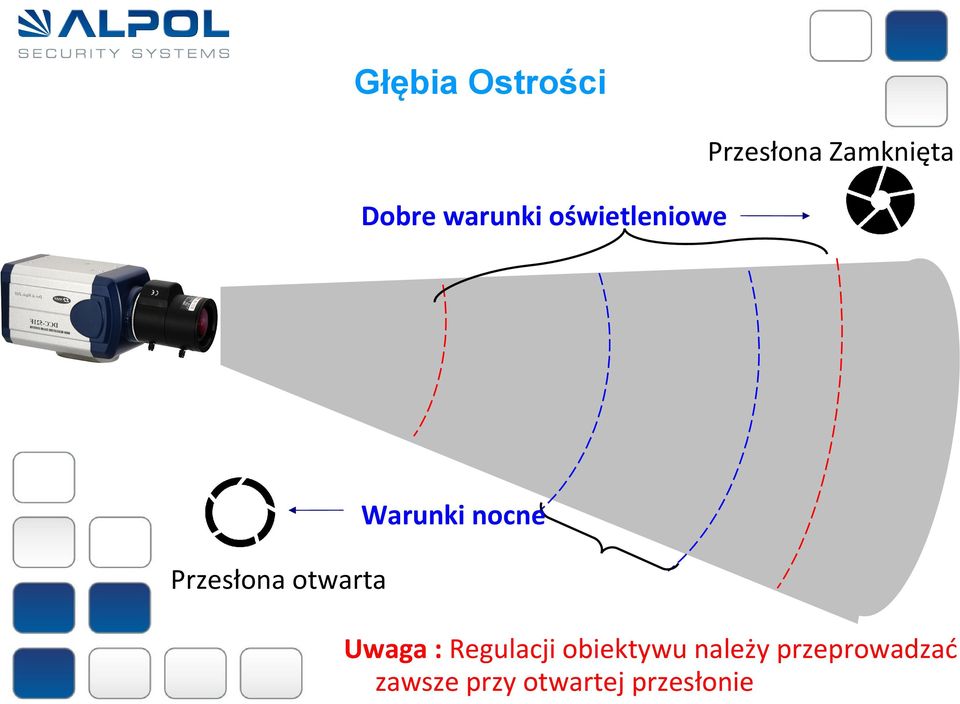

8 Głębia Ostrości Przesłona Zamknięta Dobre warunki oświetleniowe Warunki nocne Przesłona otwarta Uwaga : Regulacji obiektywu należy przeprowadzać zawsze przy otwartej przesłonie

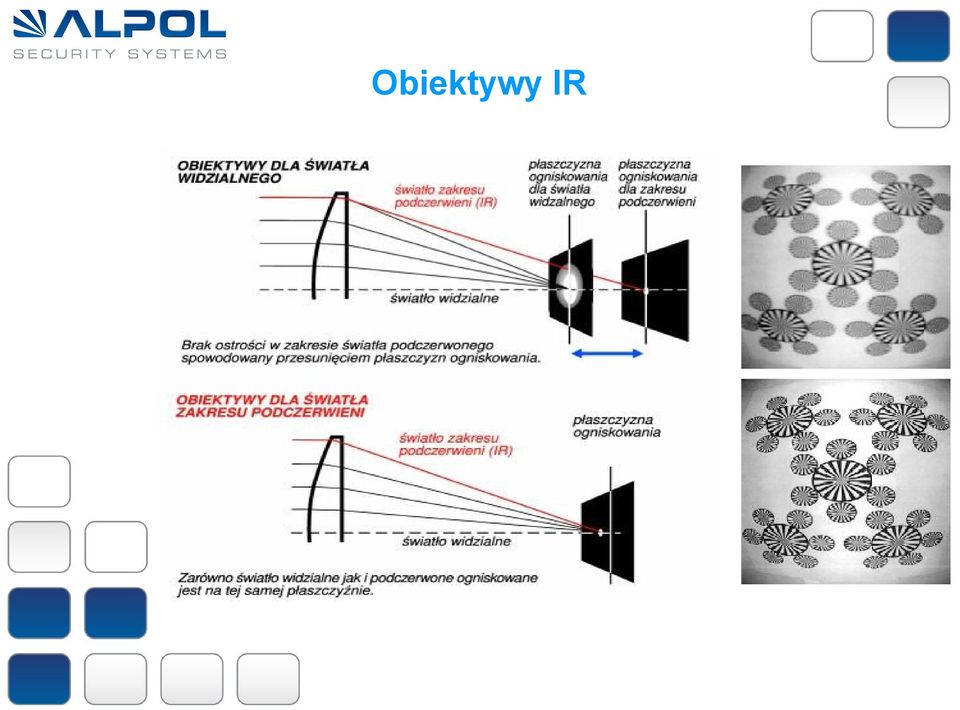

9 Obiektywy IR

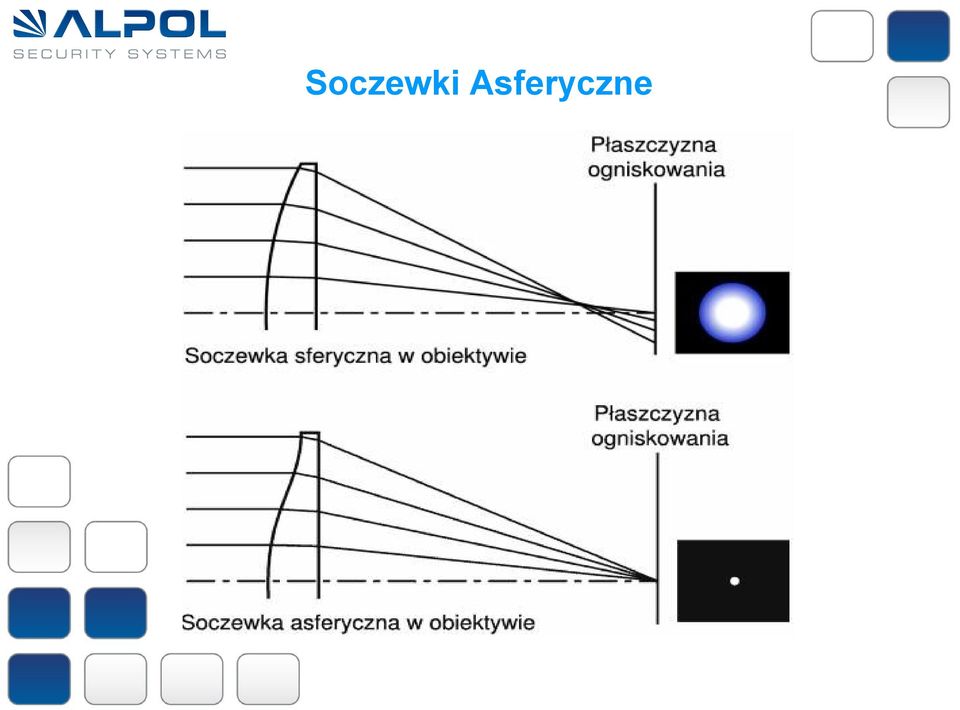

10 Soczewki Asferyczne

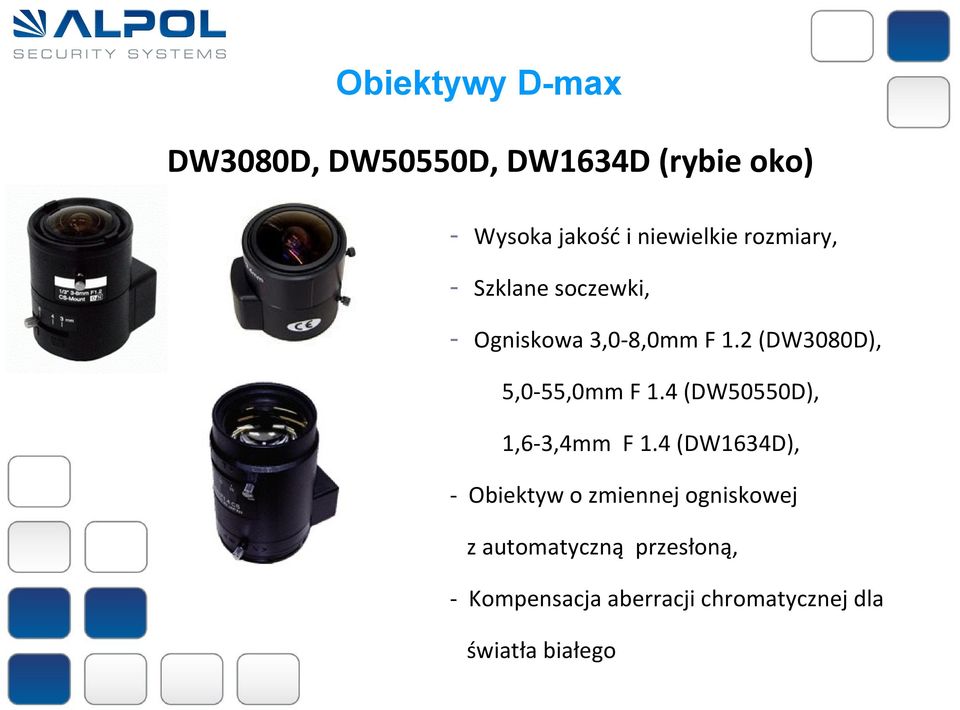

11 Obiektywy D-max DW3080D, DW50550D, DW1634D (rybie oko) - Wysoka jakość i niewielkie rozmiary, - Szklane soczewki, - Ogniskowa 3,0-8,0mm F 1.2 (DW3080D), 5,0-55,0mm F 1.4 (DW50550D), 1,6-3,4mm F 1.4 (DW1634D), - Obiektyw o zmiennej ogniskowej z automatyczną przesłoną, - Kompensacja aberracji chromatycznej dla światła białego

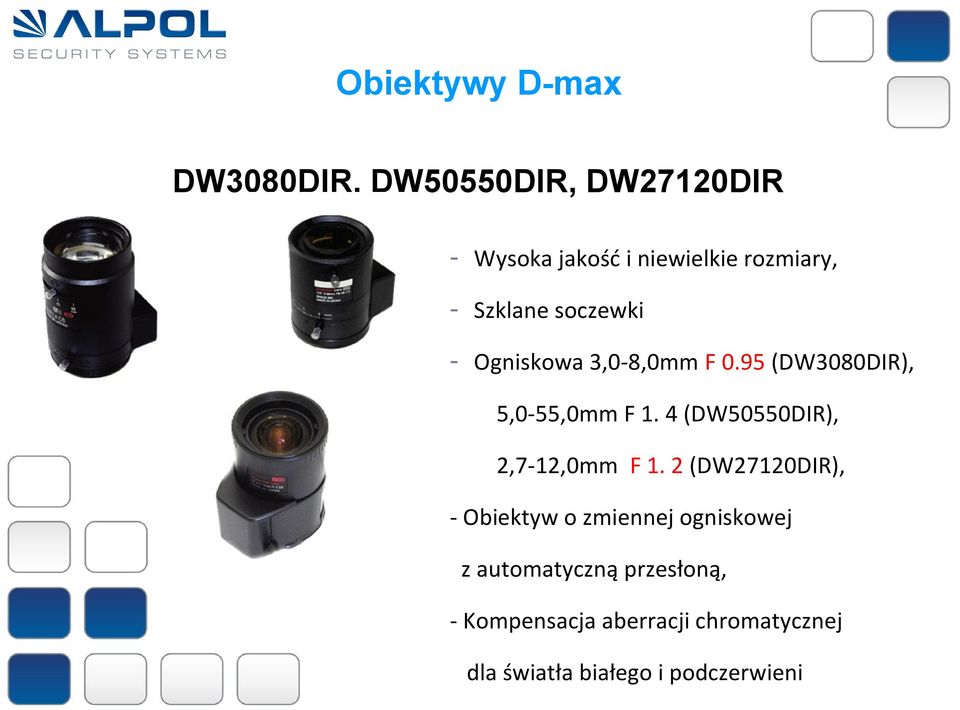

12 Obiektywy D-max DW3080DIR, DW50550DIR, DW27120DIR - Wysoka jakość i niewielkie rozmiary, - Szklane soczewki - Ogniskowa 3,0-8,0mm F 0.95 (DW3080DIR), 5,0-55,0mm F 1. 4 (DW50550DIR), 2,7-12,0mm F 1. 2 (DW27120DIR), - Obiektyw o zmiennej ogniskowej z automatyczną przesłoną, - Kompensacja aberracji chromatycznej dla światła białego i podczerwieni

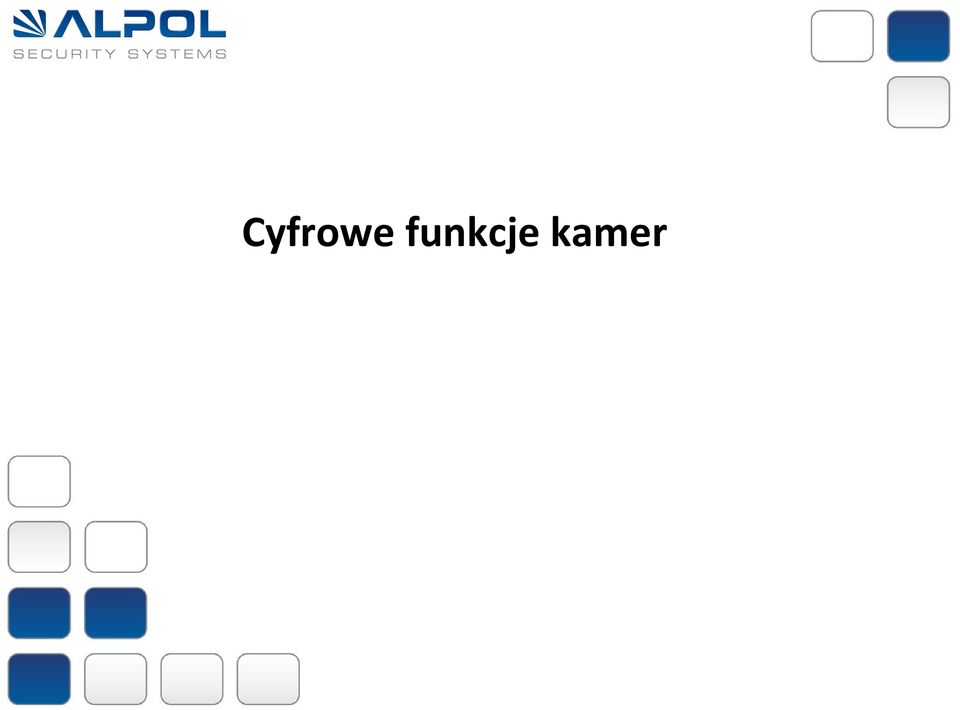

13 Cyfrowe funkcje kamer

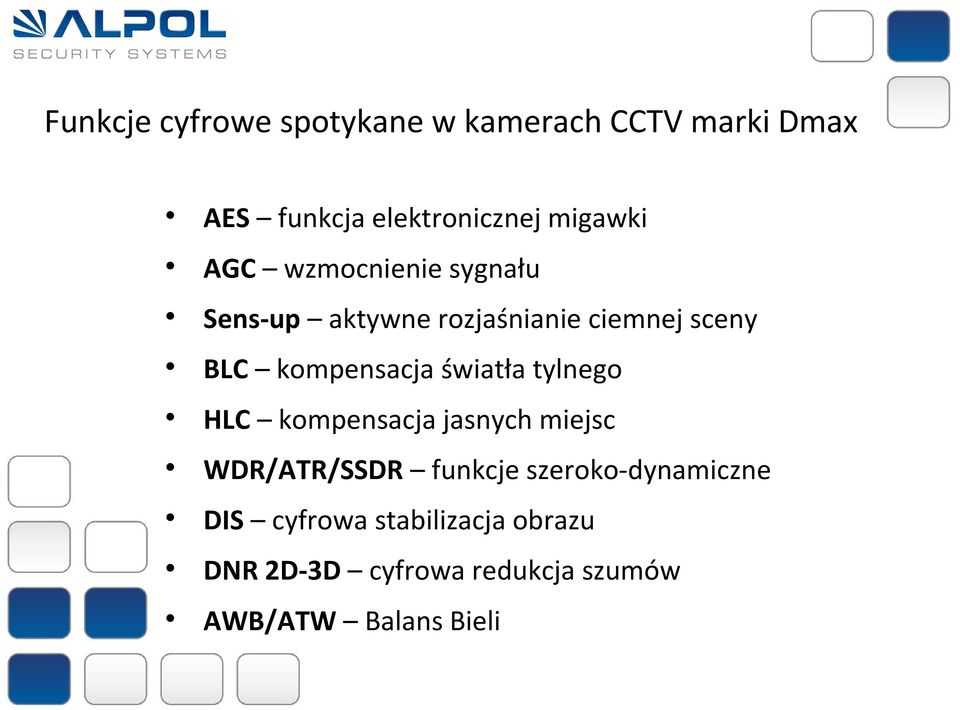

14 Funkcje cyfrowe spotykane w kamerach CCTV marki Dmax AES funkcja elektronicznej migawki AGC wzmocnienie sygnału Sens-up aktywne rozjaśnianie ciemnej sceny BLC kompensacja światła tylnego HLC kompensacja jasnych miejsc WDR/ATR/SSDR funkcje szeroko-dynamiczne DIS cyfrowa stabilizacja obrazu DNR 2D-3D cyfrowa redukcja szumów AWB/ATW Balans Bieli

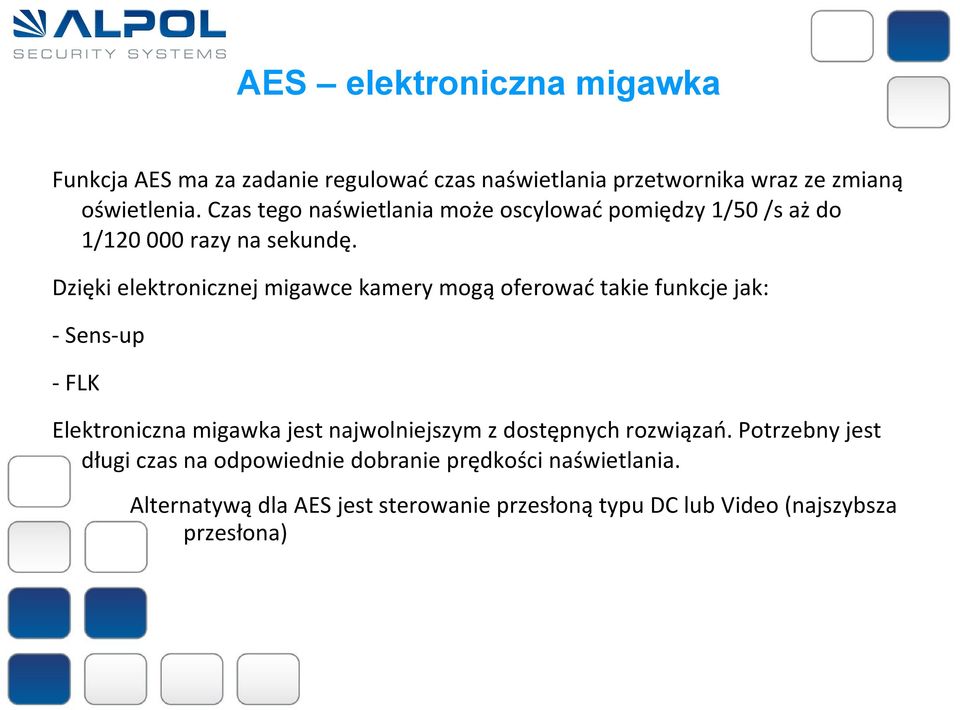

15 AES elektroniczna migawka Funkcja AES ma za zadanie regulować czas naświetlania przetwornika wraz ze zmianą oświetlenia. Czas tego naświetlania może oscylować pomiędzy 1/50 /s aż do 1/ razy na sekundę. Dzięki elektronicznej migawce kamery mogą oferować takie funkcje jak: - Sens-up - FLK Elektroniczna migawka jest najwolniejszym z dostępnych rozwiązań. Potrzebny jest długi czas na odpowiednie dobranie prędkości naświetlania. Alternatywą dla AES jest sterowanie przesłoną typu DC lub Video (najszybsza przesłona)

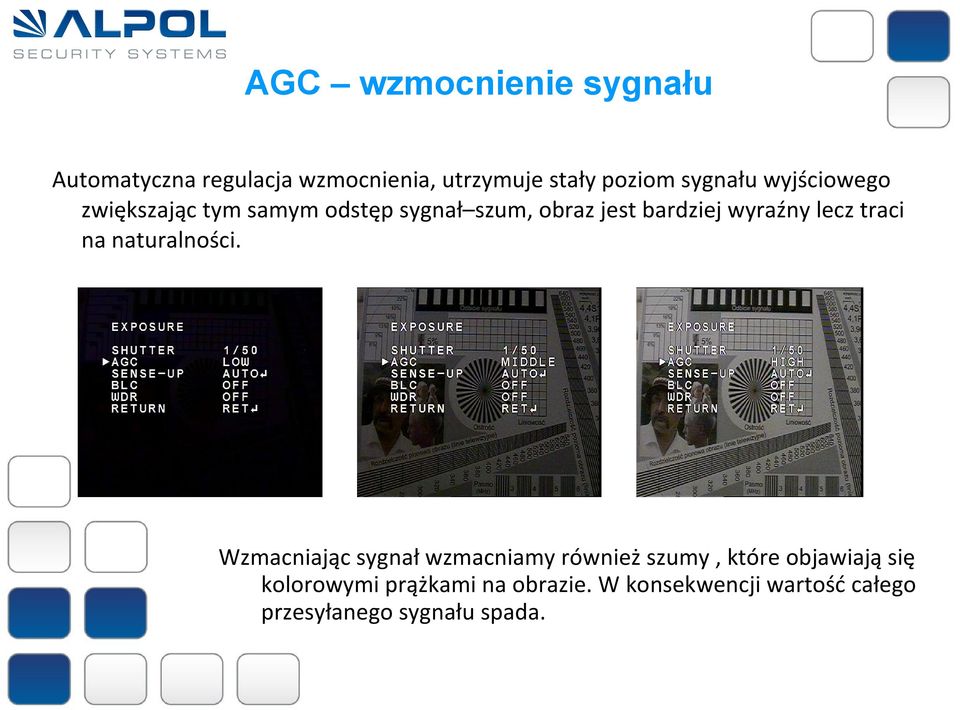

16 AGC wzmocnienie sygnału Automatyczna regulacja wzmocnienia, utrzymuje stały poziom sygnału wyjściowego zwiększając tym samym odstęp sygnał szum, obraz jest bardziej wyraźny lecz traci na naturalności. Wzmacniając sygnał wzmacniamy również szumy, które objawiają się kolorowymi prążkami na obrazie. W konsekwencji wartość całego przesyłanego sygnału spada.

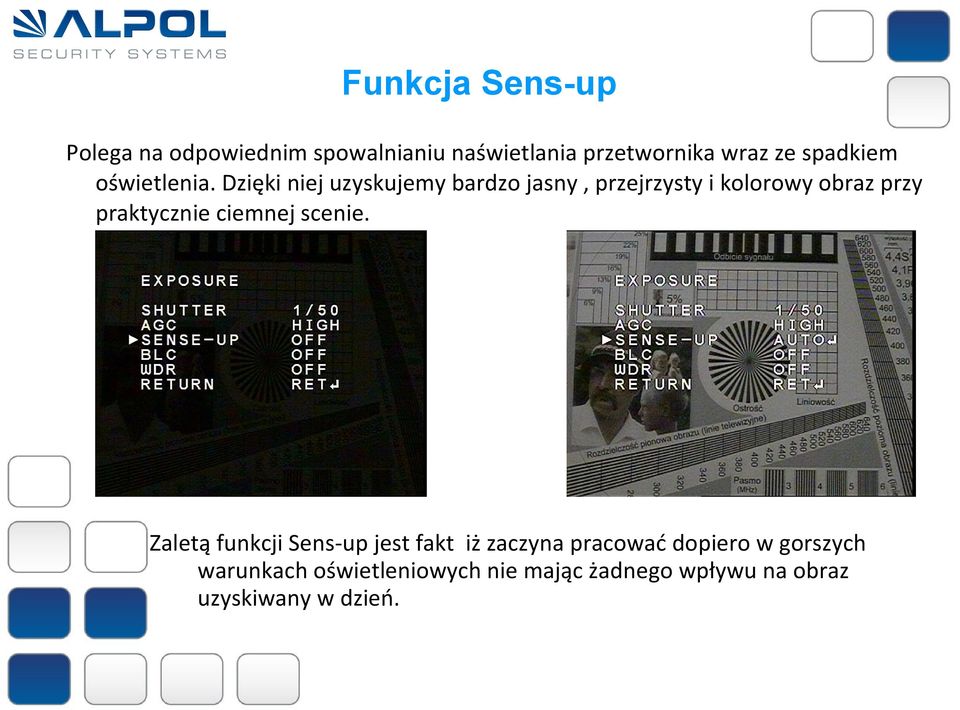

17 Funkcja Sens-up Polega na odpowiednim spowalnianiu naświetlania przetwornika wraz ze spadkiem oświetlenia. Dzięki niej uzyskujemy bardzo jasny, przejrzysty i kolorowy obraz przy praktycznie ciemnej scenie. Zaletą funkcji Sens-up jest fakt iż zaczyna pracować dopiero w gorszych warunkach oświetleniowych nie mając żadnego wpływu na obraz uzyskiwany w dzień.

18 BLC kompensacja światła tylnego Głównym zadaniem powyższej funkcji jest niwelowanie problemu z zaciemnieniem osoby oświetlonej z tyłu mocnym źródłem światła. Najczęściej efekt ten spotyka się podczas obserwacji drzwi wejściowych. Funkcja BLC ma za zadanie rozjaśnienie sceny dzięki czemu wcześniejsze ciemne miejsca stają się bardziej czytelne, rozpoznawalne.

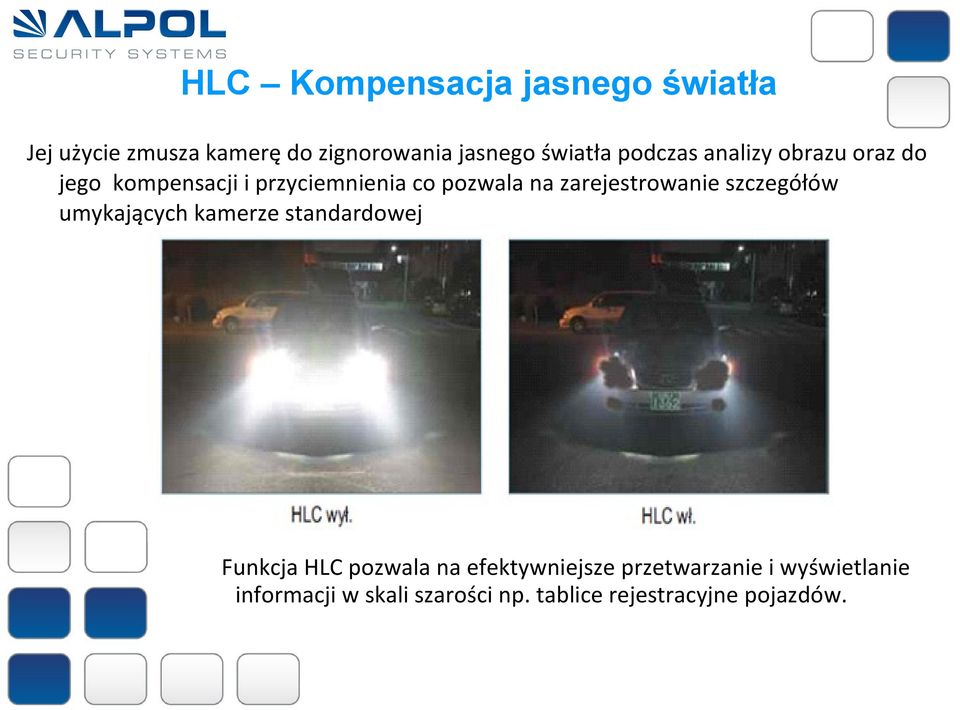

19 HLC Kompensacja jasnego światła Jej użycie zmusza kamerę do zignorowania jasnego światła podczas analizy obrazu oraz do jego kompensacji i przyciemnienia co pozwala na zarejestrowanie szczegółów umykających kamerze standardowej Funkcja HLC pozwala na efektywniejsze przetwarzanie i wyświetlanie informacji w skali szarości np. tablice rejestracyjne pojazdów.

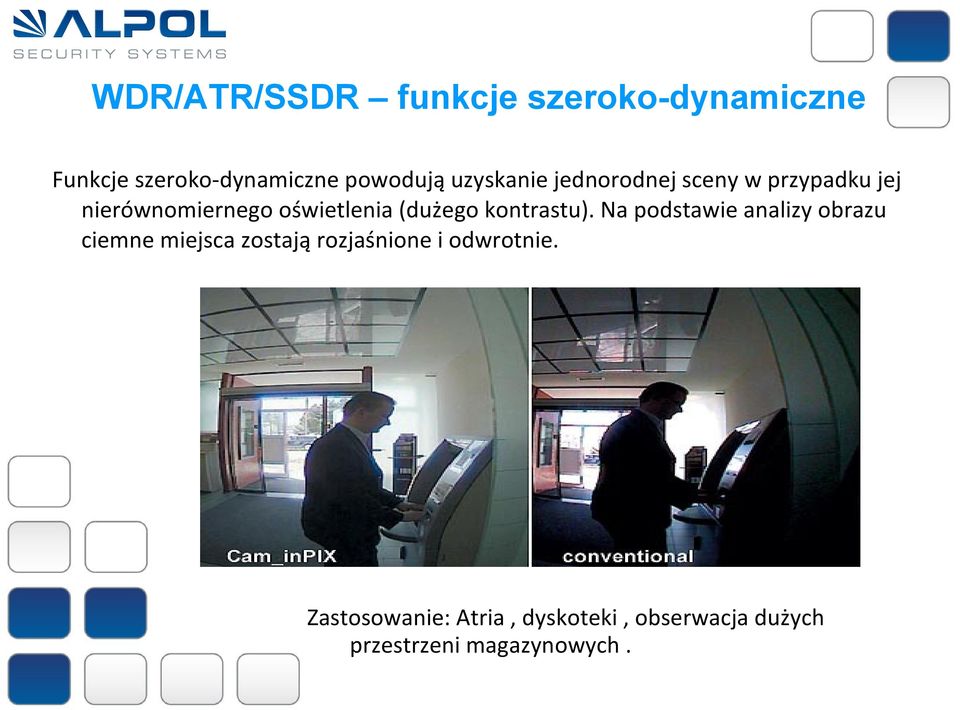

20 WDR/ATR/SSDR funkcje szeroko-dynamiczne Funkcje szeroko-dynamiczne powodują uzyskanie jednorodnej sceny w przypadku jej nierównomiernego oświetlenia (dużego kontrastu). Na podstawie analizy obrazu ciemne miejsca zostają rozjaśnione i odwrotnie. Zastosowanie: Atria, dyskoteki, obserwacja dużych przestrzeni magazynowych.

21 DIS cyfrowa stabilizacja obrazu Funkcja DIS niweluje zakłócenia obrazu powstałe wskutek drżenia kamery wywołanych np. warunkami atmosferycznymi. Dodatkowo pozwala na zmniejszenie rozmiaru zapisu.

22 DNR 2D/3D redukcja szumów Zalecana zawsze przy użyciu funkcji Sens-up, AGC. Zmniejszając szumy uzyskujemy dużo wyraźniejszy i czytelniejszy obraz. Tak samo jak DIS pozwala na zmniejszenie zapisu.

23 AWB/ATW balans bieli Balans bieli ma za zadanie właściwie odwzorowywać kolory w odniesieniu do białej barwy. Temperatura barw zmienia się wraz z typem oświetlenia, natężeniem oraz kątem padania światła. AWB jednorazowy Balans automatyczny / AWC-SET - jednorazowy manualny ATW cykliczny balans

24 Konfiguracja Kamery

25 Produkty Marki E-xalto

26 Kamera XC Przetwornik 1/3'' CCD - Rozdzielczość 500 TVL (753x582) - Współpraca z obiektywami C/CS - Funkcje BLC, AGC,D/N

27 Obiektywy E-xalto XL030810IR ogniskowa 3-8 mm, jasność F- 1,0 korekcja IR XL ogniskowa 6 60 mm, jasność F-1,6 XL ogniskowa mm, jasność F-1,6

28 Kamera XC5106IR - Przetwornik 1/3'' Super HAD II CCD - Rozdzielczość 650 TVL (976x494) - Wbudowany obiekty mm - Wbudowany oświetlacz IR 36 Diod/30m - Elektroniczna funkcja dzień noc - Funkcje BLC/HLC, AGC, D/N, ATR - Menu OSD - Obudowa wandaloodporna IP65 - Zasilanie : 12VDC

29 Kamera XC4206IR - Przetwornik 1/3'' Super HAD II CCD - Procesor DSP Sony Effio - Rozdzielczość 600 TVL (752x582) - Wbudowany obiekty mm - Wbudowany regulowany oświetlacz IR 60 Diod/40m - Elektroniczna funkcja dzień noc - Funkcje BLC/HLC, AGC, D/N, DNR, WDR, Detekcja ruchu, Strefy prywatności, Zoom cyfrowy 16x - Menu OSD - Obudowa wandaloodporna IP66 - Zasilanie : 12VDC

30 Kamera XC9027Z - Przetwornik 1/4'' Super HAD II CCD - Obiektyw moto -zoo 27x f= mm - Rozdzielczość 470 TVL (752x582) - Czułość 0,9 Lux - Elektroniczna funkcja dzień noc - Funkcje Presety 220, Tras 4, Auto-patrol 4 Sekwencje 8, Funkcja domyślna - 7 wejść alarmowych - Menu OSD - Obudowa wandaloodporna IP66 - Zasilanie : 16-30VAC - uchwyt i zasilacz w komplecie

31 Klawiatura sterująca XK-100S - Sterowanie do 32 urządzeń - Obsługa protokółów PelcoP i PelcoD - Joystick 3 osiowy

32 Rejestratory serii XRxxx2HVD1 - Kompresja H System operacyjny linux - Prędkość rejestracji 25kl/s w D1 (704x576) - Obsługa do 8 dysków HDD model 16 kanałowy - Konfiguracja każdej kamery indywidualnie - Audio 16/2 - Wyjście HDMI (1080p) model 16 kanałowy - Funkcja sieciowa multi-casting - Podgląd sieciowy na urządzeniach mobilnych, aplikacja CMS - Intuicyjne i przejrzyste menu

33 Monitor XM-L19DJLCD - Przekątna 19 - Rozdzielczość 1440x900 - Czas reakcji 2ms - Jasność 250 cd/m2 - Kąt widzenia 170 /160 - Zakres kolorów 16.7M - Kontrast 700:1 (20,000DCR) - Złącze VGA

34 Produkty Marki D-max

35 Kamera DCC-581FD/H - Rozdzielczość 600 linii TVL - Czułość 0,05 Lux - Elektroniczna funkcja dzień noc - Funkcje SSDR, DIS, HLC / BLC strefy prywatności, Detekcja ruchu, Zoom cyfrowy 16x. - Redukcja obciążeń dysku oraz efektu ducha za pomocą technologii DNR III - Sterowanie po kablu koncentrycznym COAXIAL - Menu OSD - Zasilanie FD 12VDC/24VAC, FH - 230VAC

36 Kamera DCC-700PVD - Rozdzielczość 680 linii TVL kolor / 720 linii B/W - Przetwornik Sony Ex-view HAD II - Obiektyw mm, F1.2 - Czułość 0,08 Lux w kolorze - Ruchomy filtr podczerwieni ICR - Funkcje HLC / BLC, ATR (WDR), strefy prywatności, DNR, Detekcja ruchu - Menu OSD - Montaż 3 - Axis - Zasilanie 12VDC/24VAC - DCC - 701DVD wandaloodporna

37 Kamera DWC-541DV - Rozdzielczość 540 TVL - Przetwornik Pixim DPS ORCA - Obiektyw mm, F1.2 - Czułość 0,08 Lux w kolorze - Funkcja WDR-120dB / 17-bitowy przetwornik - Funkcje HLC / BLC, ATR (WDR), strefy prywatności, DNR, Detekcja ruchu - Menu OSD - Montaż 3 - Axis - Zasilanie 12VDC/24VAC - Obudowa wandaloodporna, IP66

38 Przetwornik Pixim DPS ORCA

39 Kamera DIC-5830IR - Rozdzielczość 600 linii TVL kolor / 700 linii B/W - Przetwornik 1/3'' Sony - Obiektyw mm, F1.2 - Czułość 0,1 Lux w kolorze - Wbudowany oświetlacz IR 30 LED / 30m - Ruchomy filtr ICR - Funkcje HLC / BLC, D-WDR, 3D-DNR strefy prywatności, Detekcja ruchu - Menu OSD - Montaż 3 - Axis - Zasilanie 12VDC/24VAC - Obudowa wandaloodporna, IP66

40 Kamera DAZ Rozdzielczość 600 linii TVL kolor / 700 linii B/W - Przetwornik Sony Super Color HAD - Obiektyw 37x zoom optyczny, ,5mm,F Czułość 0,5 Lux w kolorze - Ruchomy filtr podczerwieni ICR - Funkcje HLC / BLC,strefy prywatności, DNR, Detekcja ruchu - Menu OSD - Zasilanie 12VDC

41 Kamera obrotowa DSC - 737Se - Rozdzielczość 650 TVL kolor / 750 TVL B/W - Mechaniczny filtr podczerwieni IRC - Obiektyw 37x zoom, f = mm - Funkcje 3D-DNR, Stabilizacja obrazu, HSBLC / BLC/WDR, Sens - up strefy prywatności, Detekcja ruchu, Zoom cyfrowy 16x. - Funkcje automatyczne Preset, Tura, Trasa, Swing, Grupy - Automatyczna korekta złych pixeli - Menu OSD - Zasilanie FD 12VDC/24VAC, FH - 230VAC

42 Rejestratory DVR 890H / 1690H - Nagrywanie 400 kl/s w rozdzielczości D1 (720x576) - Wyjścia BNC, VGA, HDMI, 3 x SPOT BNC - 16 Wejść / 16 wyjść alarmowych - 4 dyski SATA bez limitu pojemności - Zoom cyfrowy 4x - 16 Wejść / 1 wyjście Audio - Aplikacje klienckie CMS i GROSSAMER

43 Kamera HD-SDI - Przetwornik 1/3'' Sony - Rozdzielczość 2,2 Mpx / 1000TVL - Mechaniczny filtr IR - Obiektyw 2,8 10 mm w wersjach kopułowych - Funkcje - WDR, 3D-DNR, BLC/HLC, Strefy prywatności - Wersje z oświetlaczami IR - Zasilanie : 12VDC

44 Rejestrator HD-1600S - 16 kanałowy rejestrator HD-SDI - Kompresja H kl/s - Pojemność do 4TB (2x2TB) - Nagrywanie Ciągłe/Alarmowe/Detekcja Ruchu - Możliwość przypisania wybranego strumienia użytkownikowi - Podgląd w IE oraz Aplikacji klienckiej - Obsługa kamer PTZ - Zasilanie : 230VAC

45 Rejestrator HD-0214H - Rejestrator Hybrydowy - 14 kamer analogowych 2 kamery HD-SDI - Kompresja H kl/s - Nagrywanie 350Kl/s D1, 50Kl/s HD-SDI - Wyjście HDMI - Pojemność do 4TB (2x2TB) - Nagrywanie Ciągłe/Alarmowe/Detekcja Ruchu - Możliwość przypisania wybranego strumienia użytkownikowi - Podgląd w IE oraz Aplikacji klienckiej - Obsługa kamer PTZ - Zasilanie : 230VAC

46 Kamera IP DWC-500DvW - Przetwornik 1/3'' Sony CMOS - Kompresja H.264/MJPEG (dual-streaming) - Rozdzielczość 600TVL (25kl/s w 720x576) - Wbudowany obiektyw 2,8-12 mm - Elektroniczna funkcja dzień noc - Funkcje HLC / BLC, WDR, 3D-DNR, Sens-up strefy prywatności, Detekcja ruchu - Menu OSD - Obsługa kart SD - Zgodna ze standardem Onvif & PSIA - Zasilanie : 12VDC, PoE - opcjonalnie

47 Kamera IP DMC-20FW - Przetwornik 1/3'' Panasonic CMOS z progresywnym skanowaniem - Kompresja H.264/MJPEG (dual-streaming) - Rozdzielczość 2.2 Mpx (25kl/s w 2010x1108) - Elektroniczna funkcja dzień noc - Funkcje DSS, strefy prywatności, Detekcja ruchu, Zoom cyfrowy 32x. - Obsługa kart SD - Zgodna ze standardem Onvif & PSIA - Zasilanie 12VDC, PoE - opcjonalnie

48 Kamera IP DMC-10DW - Przetwornik 1/3'' Panasonic CMOS z progresywnym skanowaniem - Kompresja H.264/MJPEG (dual-streaming) - Rozdzielczość 1.3 Mpx (25kl/s w 1280x11024) - Wbudowany obiektyw 3.6mm - Elektroniczna funkcja dzień noc - Funkcje strefy prywatności, Detekcja ruchu - Obsługa kart SD - Zgodna ze standardem Onvif & PSIA - Zasilanie : 12VDC, PoE - opcjonalnie

49 Kamera obrotowa IP DNC-600Sew - Przetwornik 1/4'' Sony HAD CCD - Kompresja H.264/MJPEG (dual-streaming) - Rozdzielczość D1 (550TVL) - Zoom 37x, f= mm - Mechaniczny filtr IR - Funkcje - Detekcja ruchu - Dwukierunkowe Audio - Zgodna ze standardem Onvif & PSIA - Zasilanie : 12VDC, PoE - opcjonalnie

50 Kamera obrotowa IP DNC-600Sew - Przetwornik 1/4'' Sony HAD CCD - Kompresja H.264/MJPEG (dual-streaming) - Rozdzielczość D1 (550TVL) - Zoom 37x, f= mm - Mechaniczny filtr IR - Funkcje - Detekcja ruchu - Dwukierunkowe Audio - Zgodna ze standardem Onvif & PSIA - Zasilanie : 12VDC, PoE - opcjonalnie

51 Rejestrator IP DNVR strumieniowy rejestrator IP HD (maksymalnie 6 kamer HD) - Kompresja H.264/MPEG-4/MJPEG - Pojemność do 4TB (2x2TB) - Nagrywanie Ciągłe/Alarmowe/Detekcja Ruchu - Możliwość przypisania wybranego strumienia użytkownikowi - Współpraca z urządzeniami D-max, Axis, Panasonic itd. - Podgląd w IE oraz Aplikacji klienckiej - Obsługa kamer PTZ - Zasilanie : 12VDC/5A

52 Zapraszam na przerwę. Po przerwie omówienie praktyczne wybranych produktów

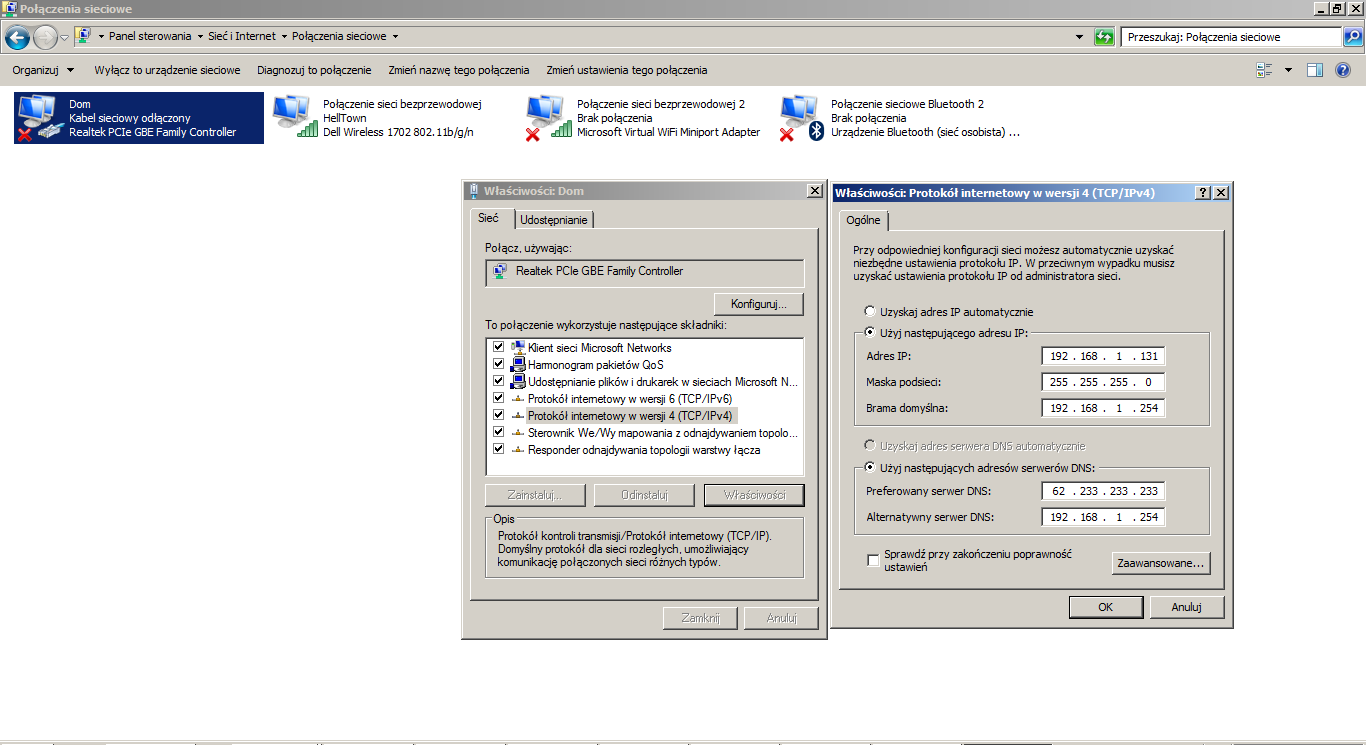

53 Konfiguracja Sieci TCP/IP

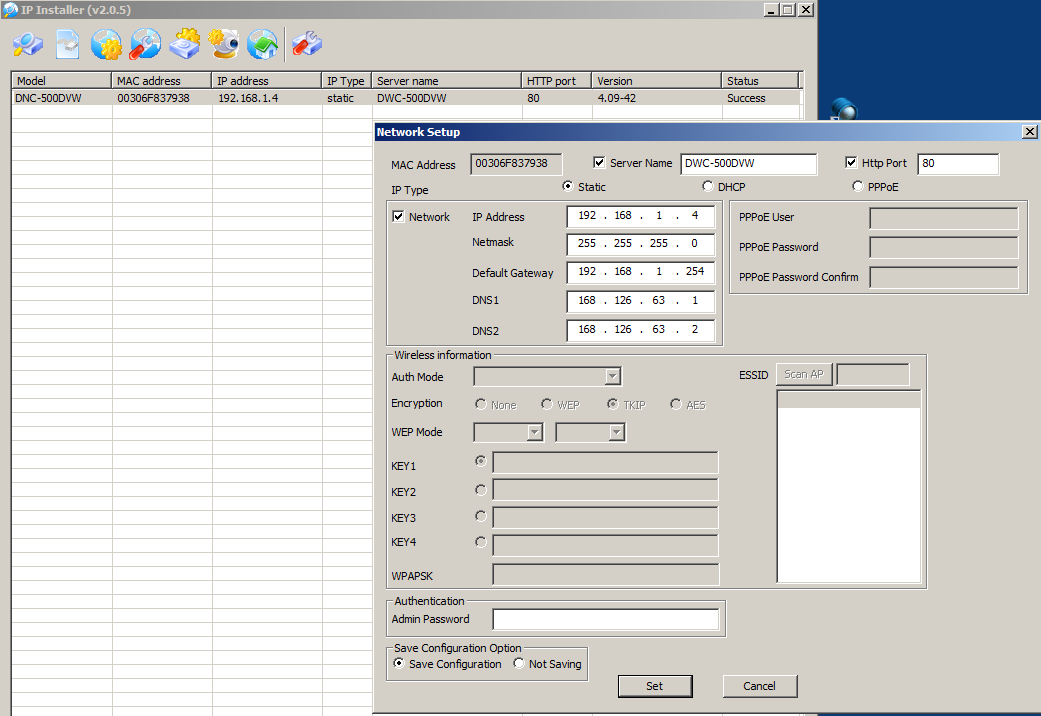

54 Konfiguracja Sieci TCP/IP za pomocą oprogramowania

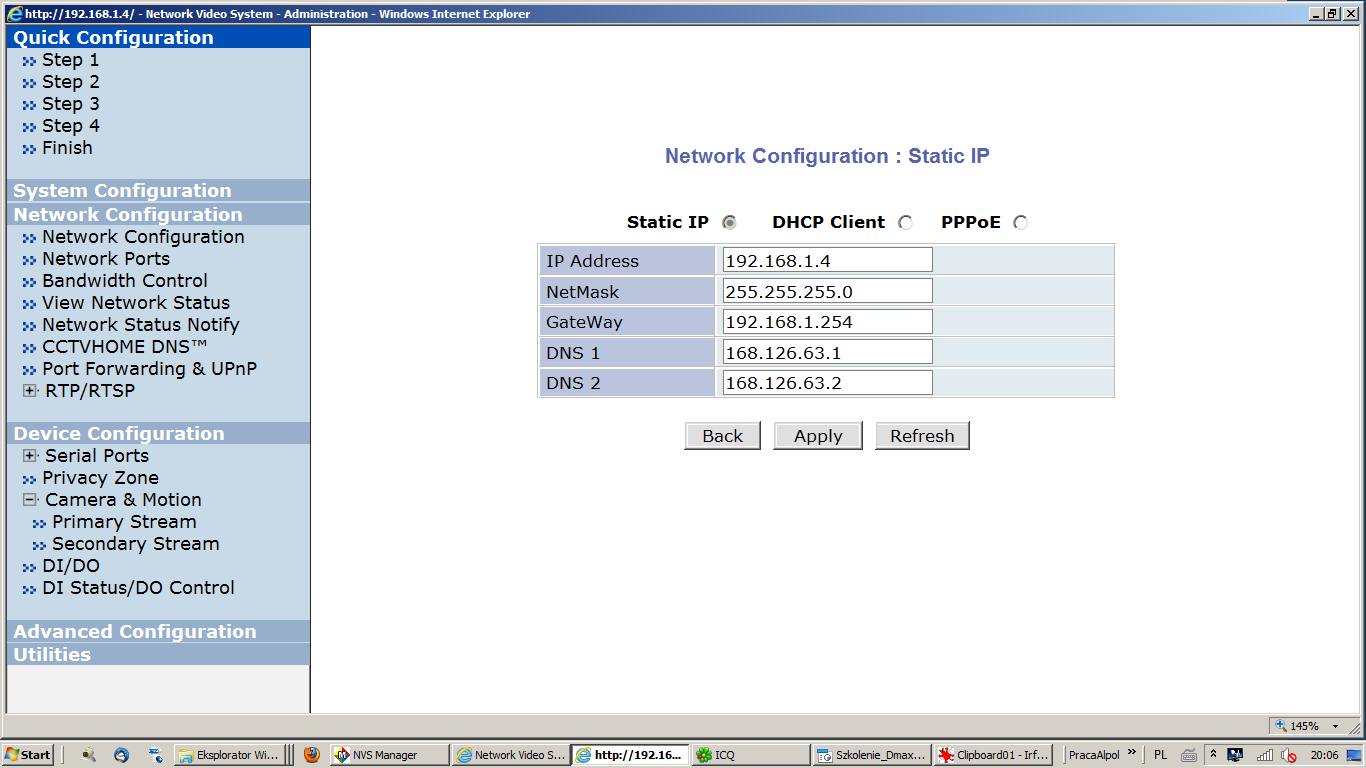

55 Konfiguracja Sieci TCP/IP w IE
