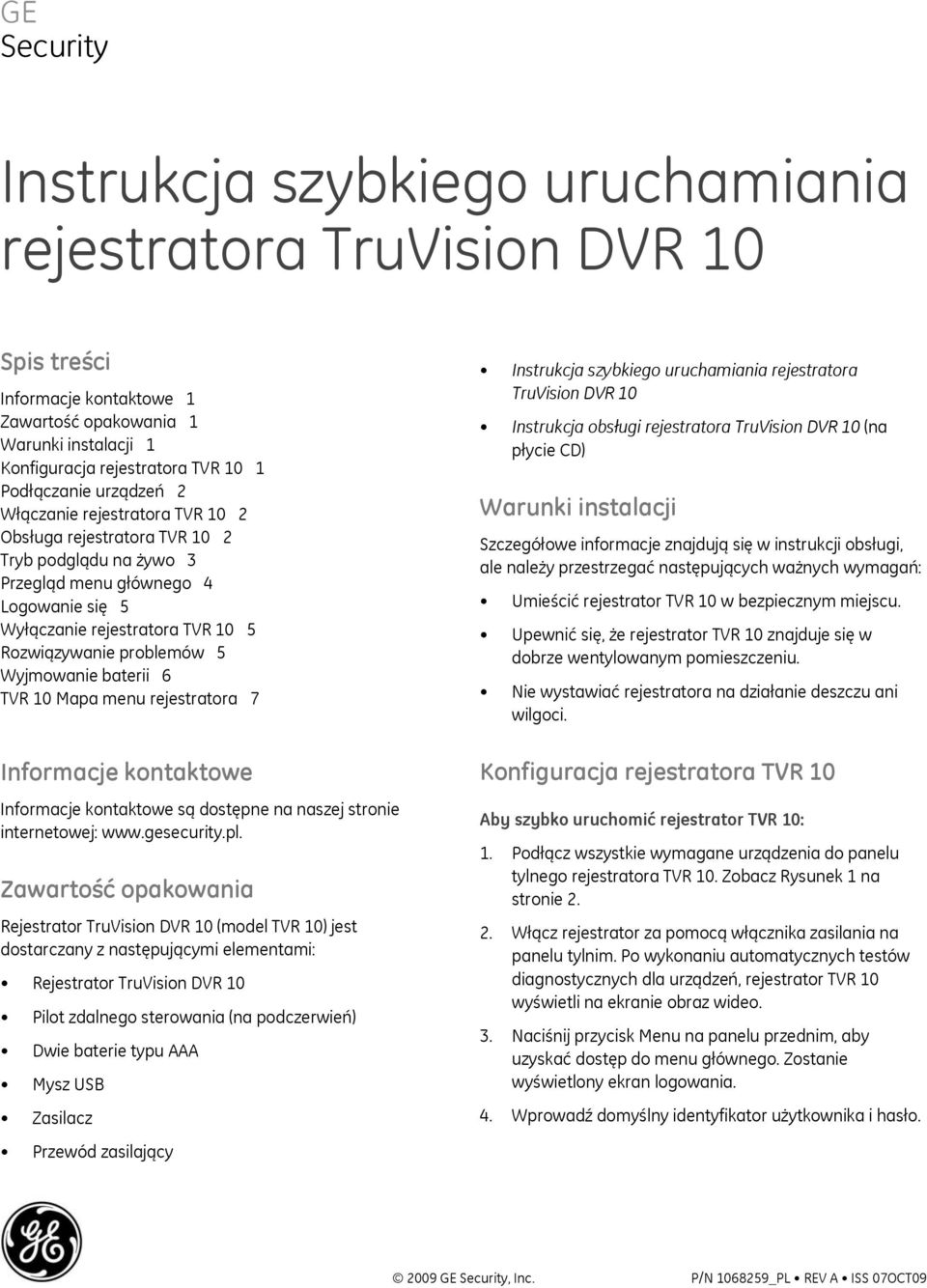

1 GE Security Instrukcja szybkiego uruchamiania rejestratora TruVision DVR 10 Spis treści Informacje kontaktowe 1 Zawartość opakowania 1 Warunki instalacji 1 Konfiguracja rejestratora TVR 10 1 Podłączanie urządzeń 2 Włączanie rejestratora TVR 10 2 Obsługa rejestratora TVR 10 2 Tryb podglądu na żywo 3 Przegląd menu głównego 4 Logowanie się 5 Wyłączanie rejestratora TVR 10 5 Rozwiązywanie problemów 5 Wyjmowanie baterii 6 TVR 10 Mapa menu rejestratora 7 Informacje kontaktowe Informacje kontaktowe są dostępne na naszej stronie internetowej: Zawartość opakowania Rejestrator TruVision DVR 10 (model TVR 10) jest dostarczany z następującymi elementami: Rejestrator TruVision DVR 10 Pilot zdalnego sterowania (na podczerwień) Dwie baterie typu AAA Mysz USB Zasilacz Przewód zasilający Instrukcja szybkiego uruchamiania rejestratora TruVision DVR 10 Instrukcja obsługi rejestratora TruVision DVR 10 (na płycie CD) Warunki instalacji Szczegółowe informacje znajdują się w instrukcji obsługi, ale należy przestrzegać następujących ważnych wymagań: Umieścić rejestrator TVR 10 w bezpiecznym miejscu. Upewnić się, że rejestrator TVR 10 znajduje się w dobrze wentylowanym pomieszczeniu. Nie wystawiać rejestratora na działanie deszczu ani wilgoci. Konfiguracja rejestratora TVR 10 Aby szybko uruchomić rejestrator TVR 10: 1. Podłącz wszystkie wymagane urządzenia do panelu tylnego rejestratora TVR 10. Zobacz Rysunek 1 na stronie Włącz rejestrator za pomocą włącznika zasilania na panelu tylnim. Po wykonaniu automatycznych testów diagnostycznych dla urządzeń, rejestrator TVR 10 wyświetli na ekranie obraz wideo. 3. Naciśnij przycisk Menu na panelu przednim, aby uzyskać dostęp do menu głównego. Zostanie wyświetlony ekran logowania. 4. Wprowadź domyślny identyfikator użytkownika i hasło GE Security, Inc. P/N _PL REV A ISS 07OCT09

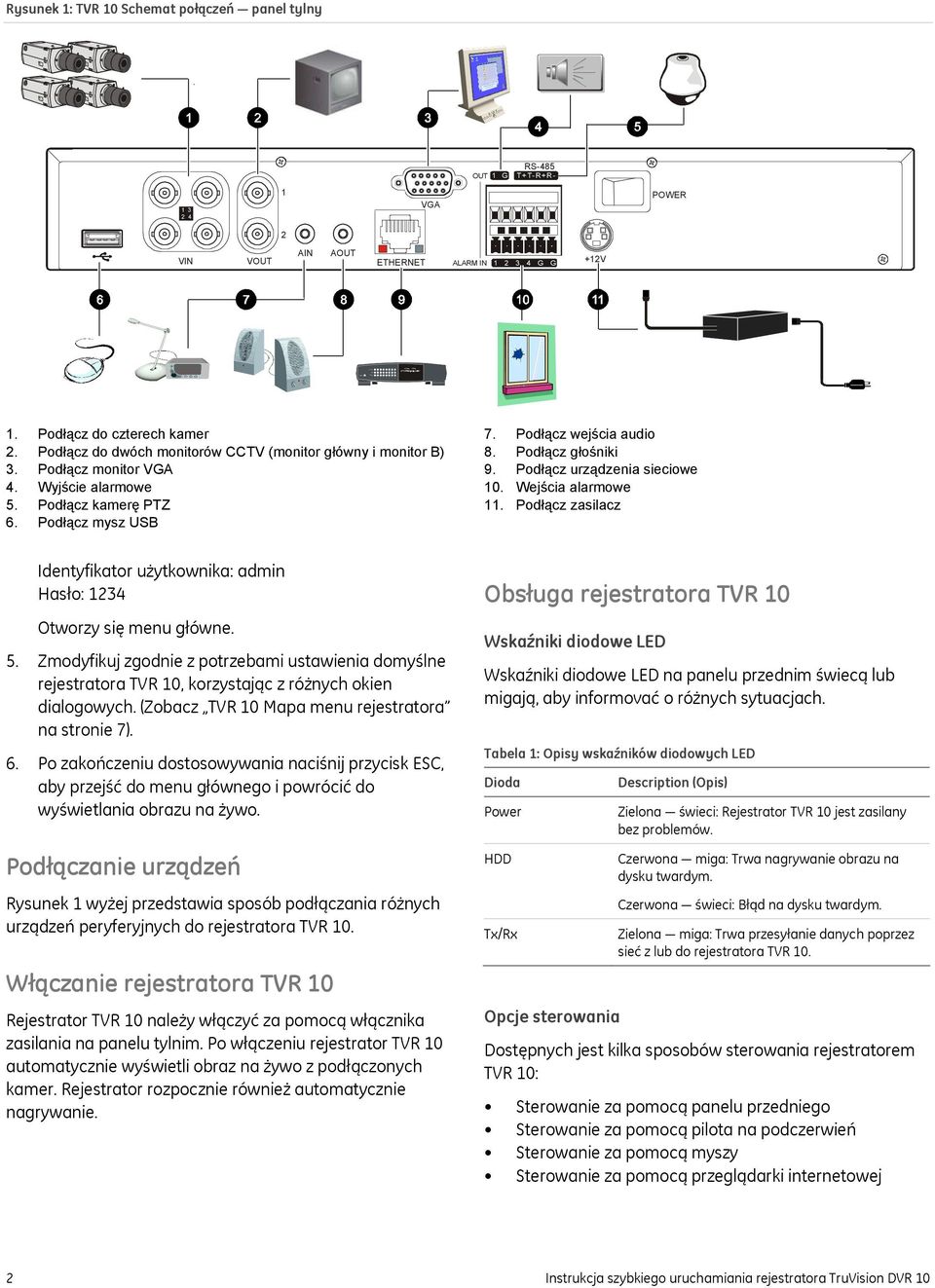

2 Power Link/Act 100 FD/Col Rysunek 1: TVR 10 Schemat połączeń panel tylny OUT 1 G RS-485 T+T-R+R VGA POWER 2 VIN VOUT AIN AOUT ETHERNET ALARM IN G G +12V 1. Podłącz do czterech kamer 2. Podłącz do dwóch monitorów CCTV (monitor główny i monitor B) 3. Podłącz monitor VGA 4. Wyjście alarmowe 5. Podłącz kamerę PTZ 6. Podłącz mysz USB 7. Podłącz wejścia audio 8. Podłącz głośniki 9. Podłącz urządzenia sieciowe 10. Wejścia alarmowe 11. Podłącz zasilacz Identyfikator użytkownika: admin Hasło: 1234 Otworzy się menu główne. 5. Zmodyfikuj zgodnie z potrzebami ustawienia domyślne rejestratora TVR 10, korzystając z różnych okien dialogowych. (Zobacz TVR 10 Mapa menu rejestratora na stronie 7). 6. Po zakończeniu dostosowywania naciśnij przycisk ESC, aby przejść do menu głównego i powrócić do wyświetlania obrazu na żywo. Podłączanie urządzeń Rysunek 1 wyżej przedstawia sposób podłączania różnych urządzeń peryferyjnych do rejestratora TVR 10. Włączanie rejestratora TVR 10 Rejestrator TVR 10 należy włączyć za pomocą włącznika zasilania na panelu tylnim. Po włączeniu rejestrator TVR 10 automatycznie wyświetli obraz na żywo z podłączonych kamer. Rejestrator rozpocznie również automatycznie nagrywanie. Obsługa rejestratora TVR 10 Wskaźniki diodowe LED Wskaźniki diodowe LED na panelu przednim świecą lub migają, aby informovać o różnych sytuacjach. Tabela 1: Opisy wskaźników diodowych LED Dioda Power HDD Tx/Rx Opcje sterowania Description (Opis) Zielona świeci: Rejestrator TVR 10 jest zasilany bez problemów. Czerwona miga: Trwa nagrywanie obrazu na dysku twardym. Czerwona świeci: Błąd na dysku twardym. Zielona miga: Trwa przesyłanie danych poprzez sieć z lub do rejestratora TVR 10. Dostępnych jest kilka sposobów sterowania rejestratorem TVR 10: Sterowanie za pomocą panelu przedniego Sterowanie za pomocą pilota na podczerwień Sterowanie za pomocą myszy Sterowanie za pomocą przeglądarki internetowej 2 Instrukcja szybkiego uruchamiania rejestratora TruVision DVR 10

3 Wskazówka: Pełny zakres znaków alfanumerycznych jest dostępny tylko w przypadku użycia myszy lub pilota. Sterowanie za pomocą panelu przedniego Przyciski na panelu przednim służą do sterowania większością funkcji. Zobacz Rysunek 3 na stronie 4, aby sprawdzić lokalizację elementów sterujących. Tabela 2: Opisy elementów sterujących na panelu przednim Lp. Element sterujący Description (Opis) 1 Diody stanu Wskazują stan rejestratora TVR 10. Zobacz Tabela 1 na stronie 2. 2 Przyciski numeryczne MENU DISP SRCH PTZ Przełączanie widoków kamery i numerów wejść. Wejście do głównego menu. Wyświetlanie wieloekranowego podglądu na żywo. Wejście do trybu podglądu na żywo. Wyświetlanie ekranu odtwarzania obrazu wideo. Wejście do trybu sterowania PTZ. LIVE Wyświetlanie obrazu na żywo z kamery 1. REC ESC Wyświetlanie menu nagrywania ręcznego. Anulowanie bieżących zmian i powrót do poprzedniego ekranu lub menu głównego. 3 Przyciski strzałek W trybie menu przyciski strzałek w lewo i w prawo służą do wybierania, a przyciski strzałek w górę i w dół do edycji. W trybie odtwarzania przyciski strzałek w lewo i w prawo służą do sterowania prędkością odtwarzania. użytkownika. Kliknięcie prawym przyciskiem myszy powoduje wyświetlenie menu sterowania myszą podczas podglądu na żywo. Za pomocą tego menu można wykonać dowolną operację na rejestratorze TVR 10. Mysz należy podłączyć do portu USB na panelu tylnim. Sterowanie za pomocą przeglądarki internetowej Przeglądarka internetowa rejestratora TVR 10 umożliwia wyświetlanie, nagrywanie i odtwarzanie obrazów wideo, a także zarządzanie wszystkimi aspektami systemu z dowolnego komputera z dostępem do Internetu. Proste w obsłudze elementy sterujące przeglądarki zapewniają dostęp do wszystkich funkcji rejestratora TVR 10. Aby uzyskać dostęp do rejestratora TVR 10, należy otworzyć przeglądarkę internetową i jako adres internetowy wpisać adres IP przypisany do rejestratora TVR 10. Na ekranie logowania należy wprowadzić domyślny identyfikator użytkownika i hasło. Identyfikator użytkownika: administrator Hasło: 1234 Przeglądarka internetowa używa następujących portów: Port wideo: 8000 Port HTTP: 80 Rysunek 2: Przeglądarka internetowa Sterowanie kierunkiem funkcji PTZ. Sterowanie odtwarzaniem. ENTER Potwierdzanie wyboru. Włączanie lub wyłączanie opcji. Wstrzymywanie odtwarzania. Sterowanie za pomocą pilota na podczerwień Obsługa pilota na podczerwień przypomina użycie panelu przedniego. Aby podłączyć pilota do rejestratora TVR 10: 1. Włącz rejestrator TVR 10 i poczekaj na wyświetlenie obrazu na żywo. 2. Naciśnij i zwolnij przycisk Power na pilocie. Od tej chwili można używać pilota. Sterowanie za pomocą myszy Za pomocą myszy USB można przechodzić między menu i wprowadzać zmiany w ustawieniach w interfejsie Tryb podglądu na żywo Po włączeniu rejestrator TVR 10 automatycznie przechodzi do trybu podglądu na żywo. Jest to normalny tryb pracy rejestratora. W trybie podglądu na żywo można przejść do trybu odtwarzania lub wejść do systemu menu. Podczas pracy w trybie podglądu na żywo rejestrator TVR 10 wyświetla stan każdego kanału wideo na dole ekranu. Zobacz Rysunek 4 na stronie 4. Aby uaktywnić lub wyłączyć pasek stanu, należy kliknąć prawym przyciskiem myszy, a następnie kliknąć opcję Show/Hide Status (Pokaż/Ukryj stan) albo nacisnąć przycisk # na pilocie. Instrukcja szybkiego uruchamiania rejestratora TruVision DVR 10 3

4 Rysunek 3: Panel przedni 1 3 Power HDD Tx/ Rx TVR10 e MENU Disp Srch PTZ Live Rec Esc 2 Rysunek 4: Przykład trybu podglądu na żywo Stan kamery Każda ikona reprezentuje kamerę. Kolor ikony wskazuje stan kamery. Tabela 3 niżej przedstawia opis kolorów stanu. Przegląd menu głównego Menu główne umożliwia skonfigurowanie rejestratora TVR 10 lub zmianę ustawień domyślnych w celu dostosowania do danej instalacji. Do menu głównego można przejść tylko w trybie podglądu na żywo. Aby wyświetlić menu główne, należy kliknąć prawym przyciskiem myszy, a następnie kliknąć opcję Main Menu (Menu główne). Można także nacisnąć przycisk MENU na panelu przednim lub pilocie. Dostęp do różnych okien dialogowych jest zależny od uprawnień dostępu. Większość ekranów jest dostępna tylko dla administratorów systemu. Menu główne zawiera osiem poleceń. Każde polecenie wyświetla ekran, który umożliwia zmodyfikowanie grupy ustawień rejestratora TVR 10. Rysunek 5: Menu główne Tabela 3: Opis kolorów ikon stanu kamery Ikon a Kolor White (Biały) Żółty Zielony Niebies ki Czerwo ny Opis stanu Brak sygnału wideo Gotowość do nagrywania (w przypadku nagrywania po wykryciu alarmu i/lub ruchu) Recording (Nagrywanie) Wykrywanie ruchu Alarm 4 Instrukcja szybkiego uruchamiania rejestratora TruVision DVR 10

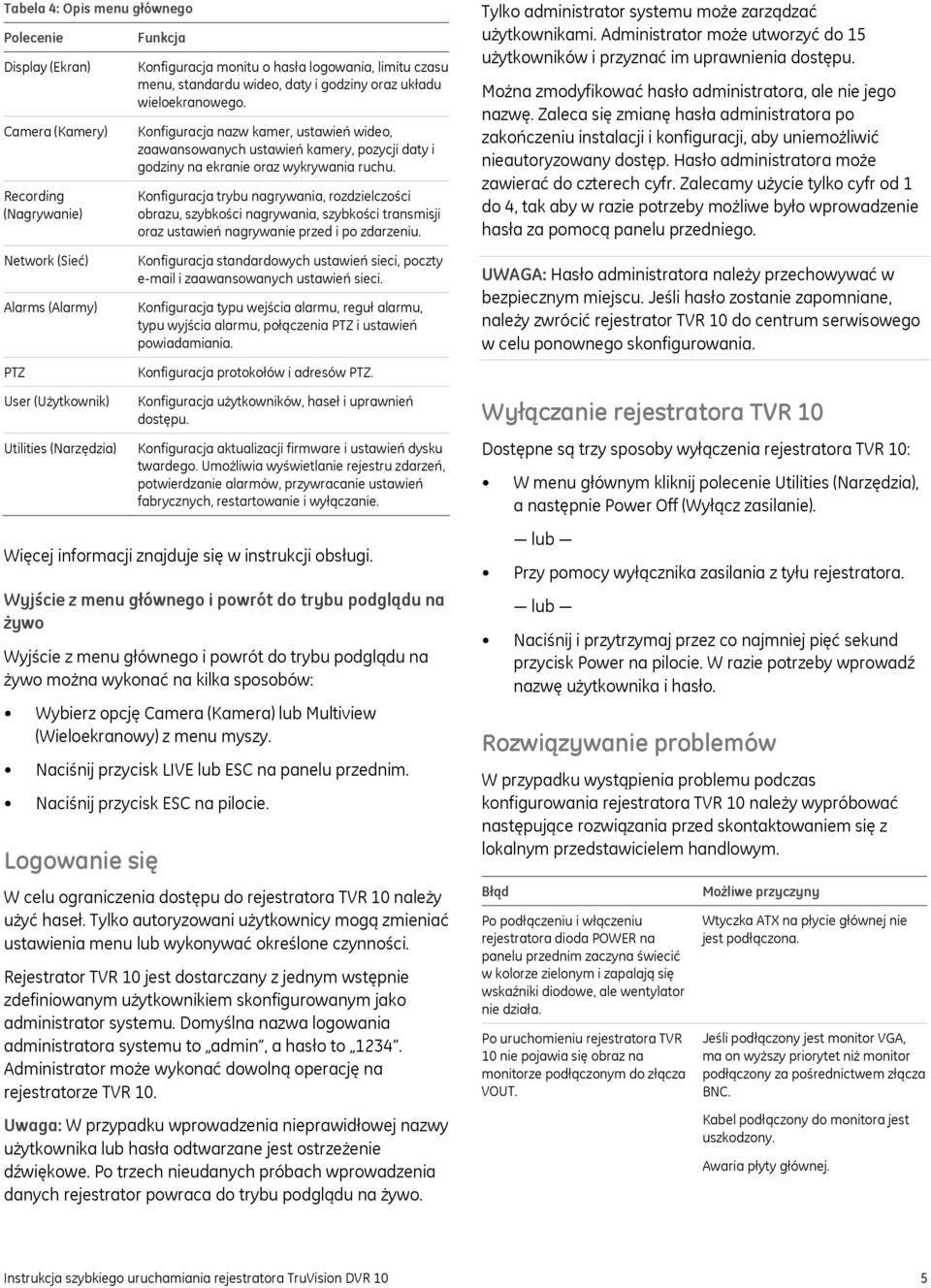

5 Tabela 4: Opis menu głównego Polecenie Display (Ekran) Camera (Kamery) Recording (Nagrywanie) Funkcja Konfiguracja monitu o hasła logowania, limitu czasu menu, standardu wideo, daty i godziny oraz układu wieloekranowego. Konfiguracja nazw kamer, ustawień wideo, zaawansowanych ustawień kamery, pozycji daty i godziny na ekranie oraz wykrywania ruchu. Konfiguracja trybu nagrywania, rozdzielczości obrazu, szybkości nagrywania, szybkości transmisji oraz ustawień nagrywanie przed i po zdarzeniu. Tylko administrator systemu może zarządzać użytkownikami. Administrator może utworzyć do 15 użytkowników i przyznać im uprawnienia dostępu. Można zmodyfikować hasło administratora, ale nie jego nazwę. Zaleca się zmianę hasła administratora po zakończeniu instalacji i konfiguracji, aby uniemożliwić nieautoryzowany dostęp. Hasło administratora może zawierać do czterech cyfr. Zalecamy użycie tylko cyfr od 1 do 4, tak aby w razie potrzeby możliwe było wprowadzenie hasła za pomocą panelu przedniego. Network (Sieć) Alarms (Alarmy) PTZ Konfiguracja standardowych ustawień sieci, poczty i zaawansowanych ustawień sieci. Konfiguracja typu wejścia alarmu, reguł alarmu, typu wyjścia alarmu, połączenia PTZ i ustawień powiadamiania. Konfiguracja protokołów i adresów PTZ. UWAGA: Hasło administratora należy przechowywać w bezpiecznym miejscu. Jeśli hasło zostanie zapomniane, należy zwrócić rejestrator TVR 10 do centrum serwisowego w celu ponownego skonfigurowania. User (Użytkownik) Utilities (Narzędzia) Konfiguracja użytkowników, haseł i uprawnień dostępu. Konfiguracja aktualizacji firmware i ustawień dysku twardego. Umożliwia wyświetlanie rejestru zdarzeń, potwierdzanie alarmów, przywracanie ustawień fabrycznych, restartowanie i wyłączanie. Więcej informacji znajduje się w instrukcji obsługi. Wyjście z menu głównego i powrót do trybu podglądu na żywo Wyjście z menu głównego i powrót do trybu podglądu na żywo można wykonać na kilka sposobów: Wybierz opcję Camera (Kamera) lub Multiview (Wieloekranowy) z menu myszy. Naciśnij przycisk LIVE lub ESC na panelu przednim. Naciśnij przycisk ESC na pilocie. Logowanie się W celu ograniczenia dostępu do rejestratora TVR 10 należy użyć haseł. Tylko autoryzowani użytkownicy mogą zmieniać ustawienia menu lub wykonywać określone czynności. Rejestrator TVR 10 jest dostarczany z jednym wstępnie zdefiniowanym użytkownikiem skonfigurowanym jako administrator systemu. Domyślna nazwa logowania administratora systemu to admin, a hasło to Administrator może wykonać dowolną operację na rejestratorze TVR 10. Uwaga: W przypadku wprowadzenia nieprawidłowej nazwy użytkownika lub hasła odtwarzane jest ostrzeżenie dźwiękowe. Po trzech nieudanych próbach wprowadzenia danych rejestrator powraca do trybu podglądu na żywo. Wyłączanie rejestratora TVR 10 Dostępne są trzy sposoby wyłączenia rejestratora TVR 10: W menu głównym kliknij polecenie Utilities (Narzędzia), a następnie Power Off (Wyłącz zasilanie). lub Przy pomocy wyłącznika zasilania z tyłu rejestratora. lub Naciśnij i przytrzymaj przez co najmniej pięć sekund przycisk Power na pilocie. W razie potrzeby wprowadź nazwę użytkownika i hasło. Rozwiązywanie problemów W przypadku wystąpienia problemu podczas konfigurowania rejestratora TVR 10 należy wypróbować następujące rozwiązania przed skontaktowaniem się z lokalnym przedstawicielem handlowym. Błąd Po podłączeniu i włączeniu rejestratora dioda POWER na panelu przednim zaczyna świecić w kolorze zielonym i zapalają się wskaźniki diodowe, ale wentylator nie działa. Po uruchomieniu rejestratora TVR 10 nie pojawia się obraz na monitorze podłączonym do złącza VOUT. Możliwe przyczyny Wtyczka ATX na płycie głównej nie jest podłączona. Jeśli podłączony jest monitor VGA, ma on wyższy priorytet niż monitor podłączony za pośrednictwem złącza BNC. Kabel podłączony do monitora jest uszkodzony. Awaria płyty głównej. Instrukcja szybkiego uruchamiania rejestratora TruVision DVR 10 5

6 Błąd Podczas restartowania rejestrator nie może znaleźć dysku twardego. Możliwe przyczyny Przewód zasilania dysku twardego nie jest podłączony. Awaria dysku twardego. Rejestrator TVR 10 nie może sterować funkcją PTZ przez port RS-485/422. Kabel RS-485/422 nie jest podłączony prawidłowo lub nie działa. Błędne ustawienia PTZ. Awaria portu RS-485/422. Program klienta nie może wyświetlić podglądu na żywo z rejestratora TVR 10. Błąd sieci. Rejestrator został podłączony z użyciem nieprawidłowych parametrów DVR (np. nieprawidłowy adres IP, numer portu, nazwa użytkownika lub hasło itp.). Wyjmowanie baterii Rejestrator TVR 10 zawiera jedną baterię litową 3 V. Bateria może zostać wyjęta tylko przez uprawnioną osobę. Pilot jest dostarczany z dwoma bateriami alkalicznymi typu AAA. Aby wyjąć baterie z pilota: 1. Zdejmij tylną pokrywę pilota. 2. Wymień baterie na dowolne, standardowe baterie typu AAA. 3. Załóż pokrywę. 4. Zutylizuj baterie zgodnie z przepisami lub zasadami lokalnymi. 6 Instrukcja szybkiego uruchamiania rejestratora TruVision DVR 10

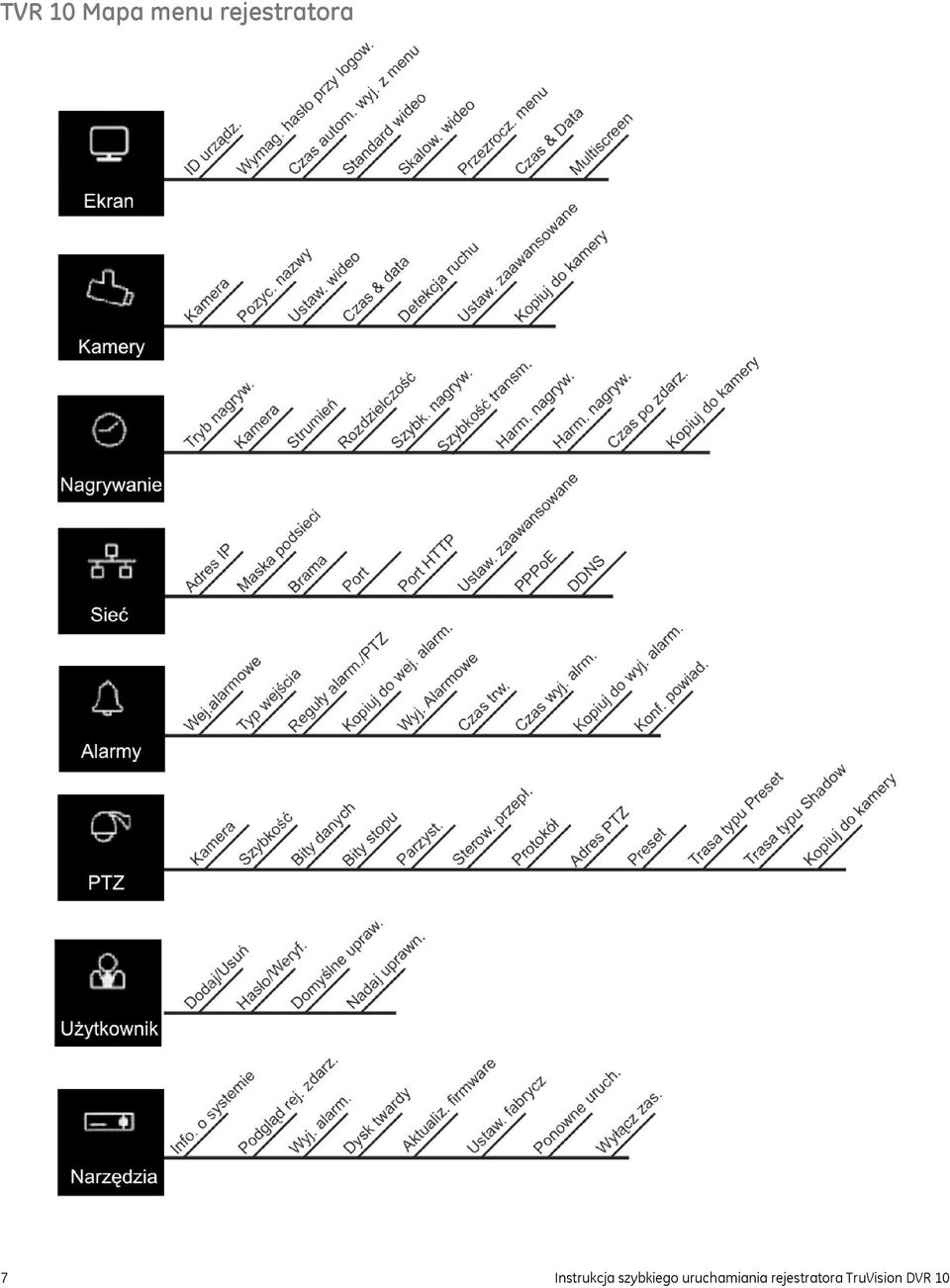

7 TVR 10 Mapa menu rejestratora 7 Instrukcja szybkiego uruchamiania rejestratora TruVision DVR 10
