1 Twój sukces jest naszym sukcesem! PRODUKCJA I PROJEKTOWANIE Kompletnych przenośników łańcuchowych typu REDLER Łańcuchów zgarniakowych i rolkowych Zasuw podredlerowych i podzbiornikowych Elementów transportu grawitacyjnego i pneumatycznego Montaż

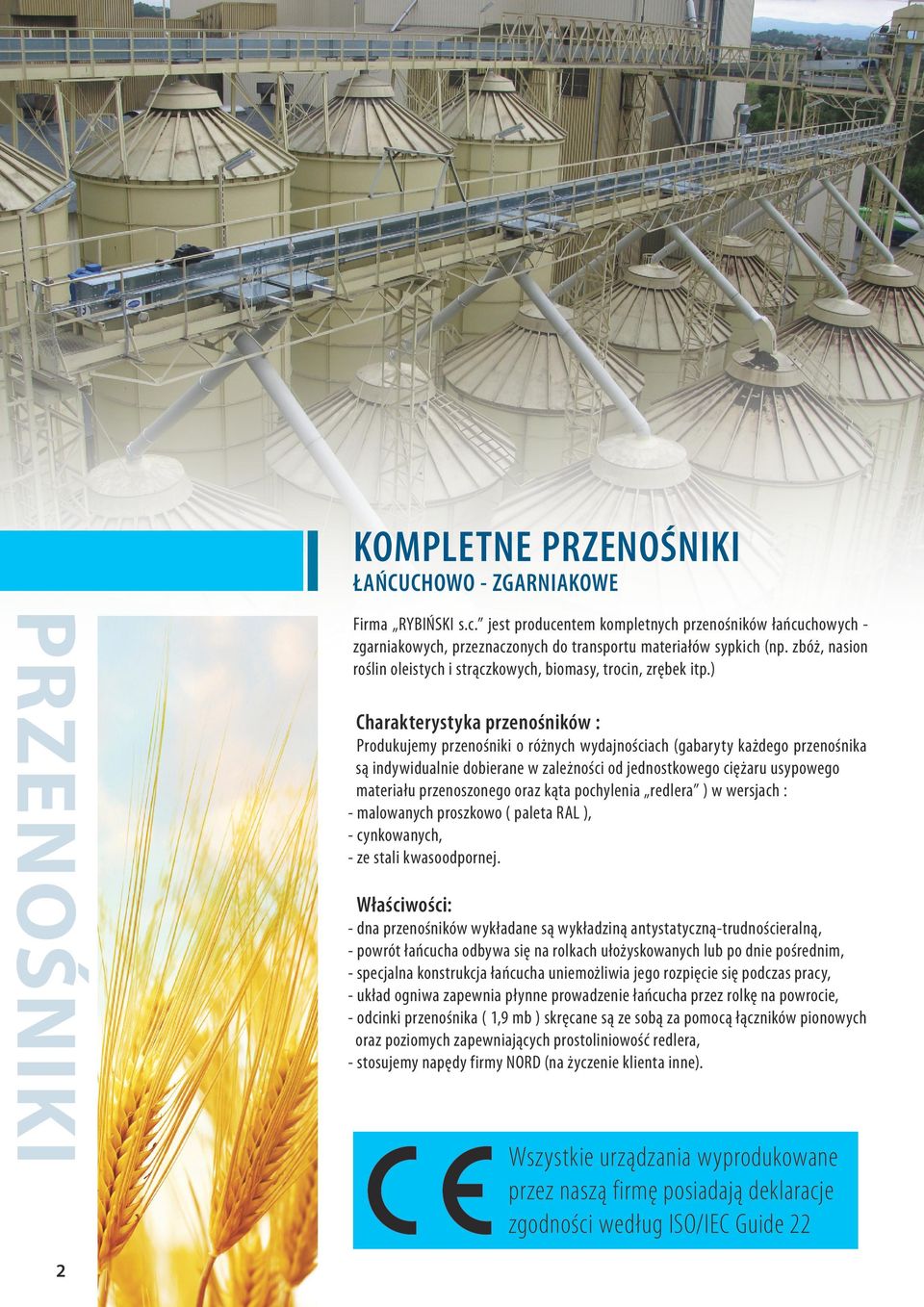

2 KOMPLETNE PRZENOŚNIKI ŁAŃCUCHOWO - ZGARNIAKOWE PRZENOŚNIKI 2 Firma RYBIŃSKI s.c. jest producentem kompletnych przenośników łańcuchowych zgarniakowych, przeznaczonych do transportu materiałów sypkich (np. zbóż, nasion roślin oleistych i strączkowych, biomasy, trocin, zrębek itp.) Charakterystyka przenośników : Produkujemy przenośniki o różnych wydajnościach (gabaryty każdego przenośnika są indywidualnie dobierane w zależności od jednostkowego ciężaru usypowego materiału przenoszonego oraz kąta pochylenia redlera ) w wersjach : - malowanych proszkowo ( paleta RAL ), - cynkowanych, - ze stali kwasoodpornej. Właściwości: - dna przenośników wykładane są wykładziną antystatyczną-trudnościeralną, - powrót łańcucha odbywa się na rolkach ułożyskowanych lub po dnie pośrednim, - specjalna konstrukcja łańcucha uniemożliwia jego rozpięcie się podczas pracy, - układ ogniwa zapewnia płynne prowadzenie łańcucha przez rolkę na powrocie, - odcinki przenośnika ( 1,9 mb ) skręcane są ze sobą za pomocą łączników pionowych oraz poziomych zapewniających prostoliniowość redlera, - stosujemy napędy firmy NORD (na życzenie klienta inne). Wszystkie urządzania wyprodukowane przez naszą firmę posiadają deklaracje zgodności według ISO/IEC Guide 22

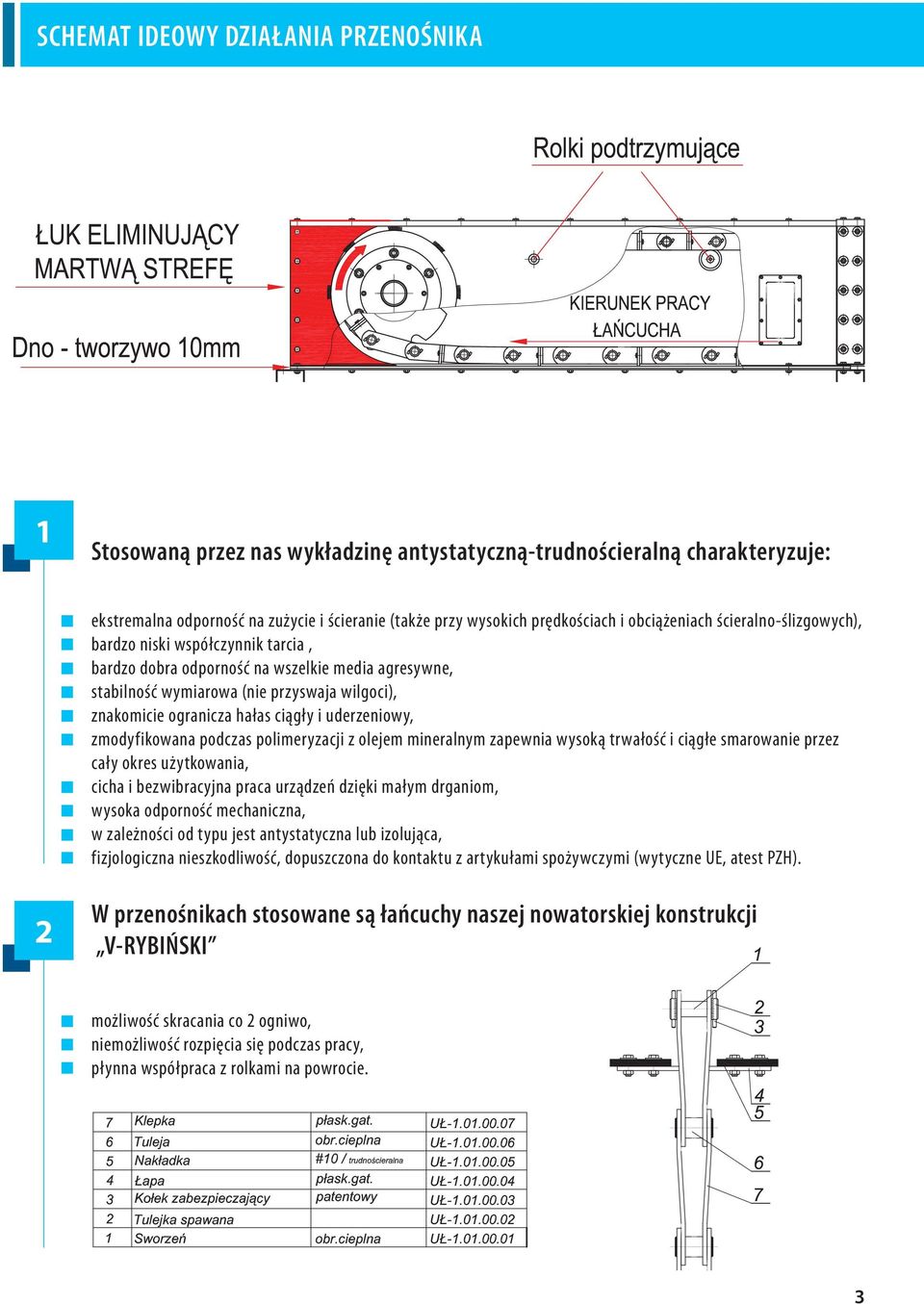

3 SCHEMAT IDEOWY DZIAŁANIA PRZENOŚNIKA 1 Stosowaną przez nas wykładzinę antystatyczną-trudnościeralną charakteryzuje: ekstremalna odporność na zużycie i ścieranie (także przy wysokich prędkościach i obciążeniach ścieralno-ślizgowych), bardzo niski współczynnik tarcia, bardzo dobra odporność na wszelkie media agresywne, stabilność wymiarowa (nie przyswaja wilgoci), znakomicie ogranicza hałas ciągły i uderzeniowy, zmodyfikowana podczas polimeryzacji z olejem mineralnym zapewnia wysoką trwałość i ciągłe smarowanie przez cały okres użytkowania, cicha i bezwibracyjna praca urządzeń dzięki małym drganiom, wysoka odporność mechaniczna, w zależności od typu jest antystatyczna lub izolująca, fizjologiczna nieszkodliwość, dopuszczona do kontaktu z artykułami spożywczymi (wytyczne UE, atest PZH). 2 W przenośnikach stosowane są łańcuchy naszej nowatorskiej konstrukcji V-RYBIŃSKI możliwość skracania co 2 ogniwo, niemożliwość rozpięcia się podczas pracy, płynna współpraca z rolkami na powrocie. 3

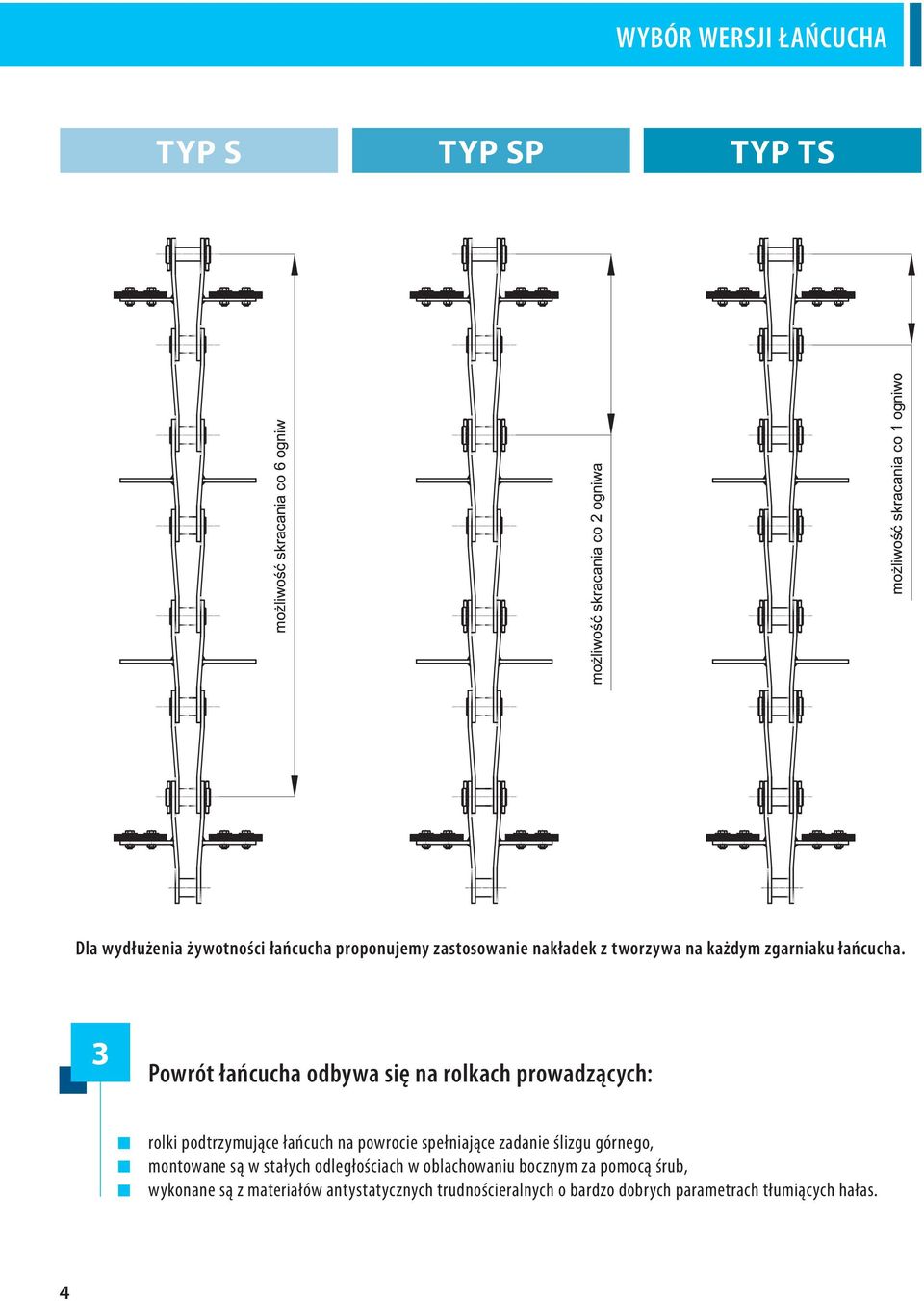

4 WYBÓR WERSJI ŁAŃCUCHA TYP S TYP SP TYP TS Dla wydłużenia żywotności łańcucha proponujemy zastosowanie nakładek z tworzywa na każdym zgarniaku łańcucha. 3 Powrót łańcucha odbywa się na rolkach prowadzących: rolki podtrzymujące łańcuch na powrocie spełniające zadanie ślizgu górnego, montowane są w stałych odległościach w oblachowaniu bocznym za pomocą śrub, wykonane są z materiałów antystatycznych trudnościeralnych o bardzo dobrych parametrach tłumiących hałas. 4

5 DZIAŁANIE PRZENOŚNIKA 4 Obwiednie kół łańcuchowych obrabiane są na maszynach CNC co zapewnia optymalne warunki współpracy z łańcuchem 5 Oblachowanie zapewnia 100% powtarzalność wymiarową dzięki obróbce na maszynach CNC 6 Skręcanie segmentów przenośnika odbywa się poprzez specjalne łączniki: zachowujące prostoliniowości i sztywności całego przenośnika, zapewniające bardzo łatwy i szybki montaż. 5

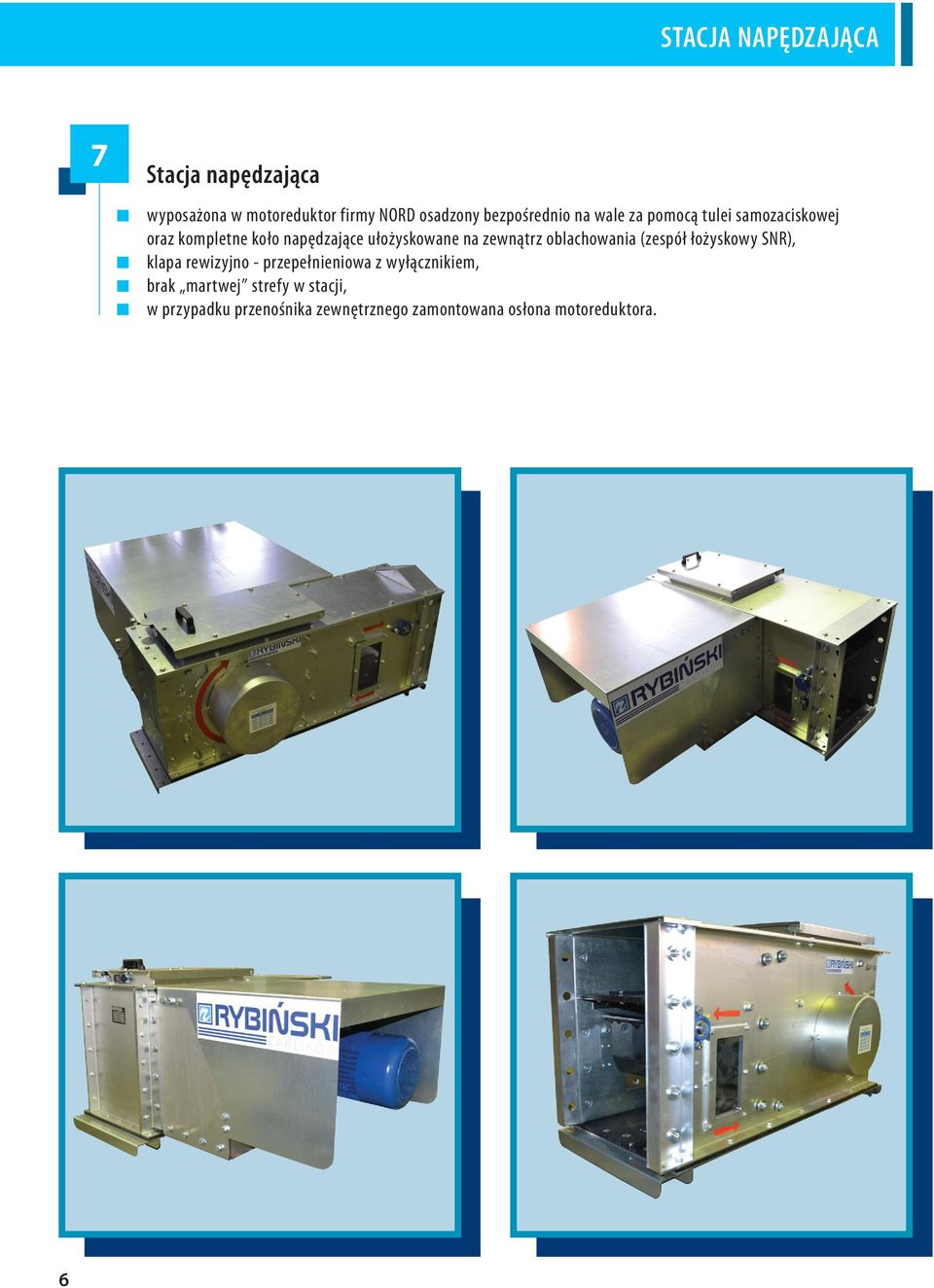

6 STACJA NAPĘDZAJĄCA 7 Stacja napędzająca wyposażona w motoreduktor firmy NORD osadzony bezpośrednio na wale za pomocą tulei samozaciskowej oraz kompletne koło napędzające ułożyskowane na zewnątrz oblachowania (zespół łożyskowy SNR), klapa rewizyjno - przepełnieniowa z wyłącznikiem, brak martwej strefy w stacji, w przypadku przenośnika zewnętrznego zamontowana osłona motoreduktora. 6

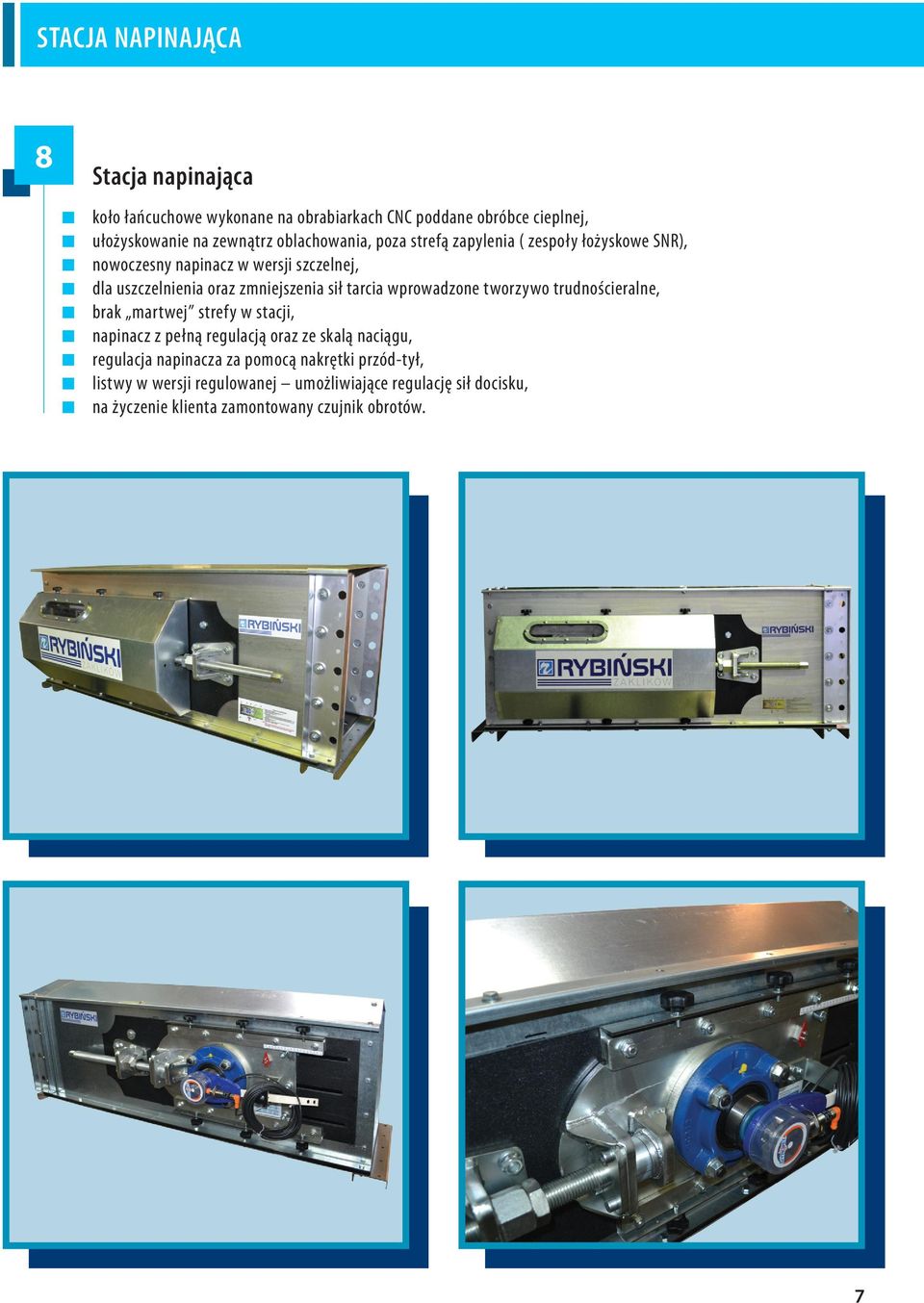

7 STACJA NAPINAJĄCA 8 Stacja napinająca koło łańcuchowe wykonane na obrabiarkach CNC poddane obróbce cieplnej, ułożyskowanie na zewnątrz oblachowania, poza strefą zapylenia ( zespoły łożyskowe SNR), nowoczesny napinacz w wersji szczelnej, dla uszczelnienia oraz zmniejszenia sił tarcia wprowadzone tworzywo trudnościeralne, brak martwej strefy w stacji, napinacz z pełną regulacją oraz ze skalą naciągu, regulacja napinacza za pomocą nakrętki przód-tył, listwy w wersji regulowanej umożliwiające regulację sił docisku, na życzenie klienta zamontowany czujnik obrotów. 7

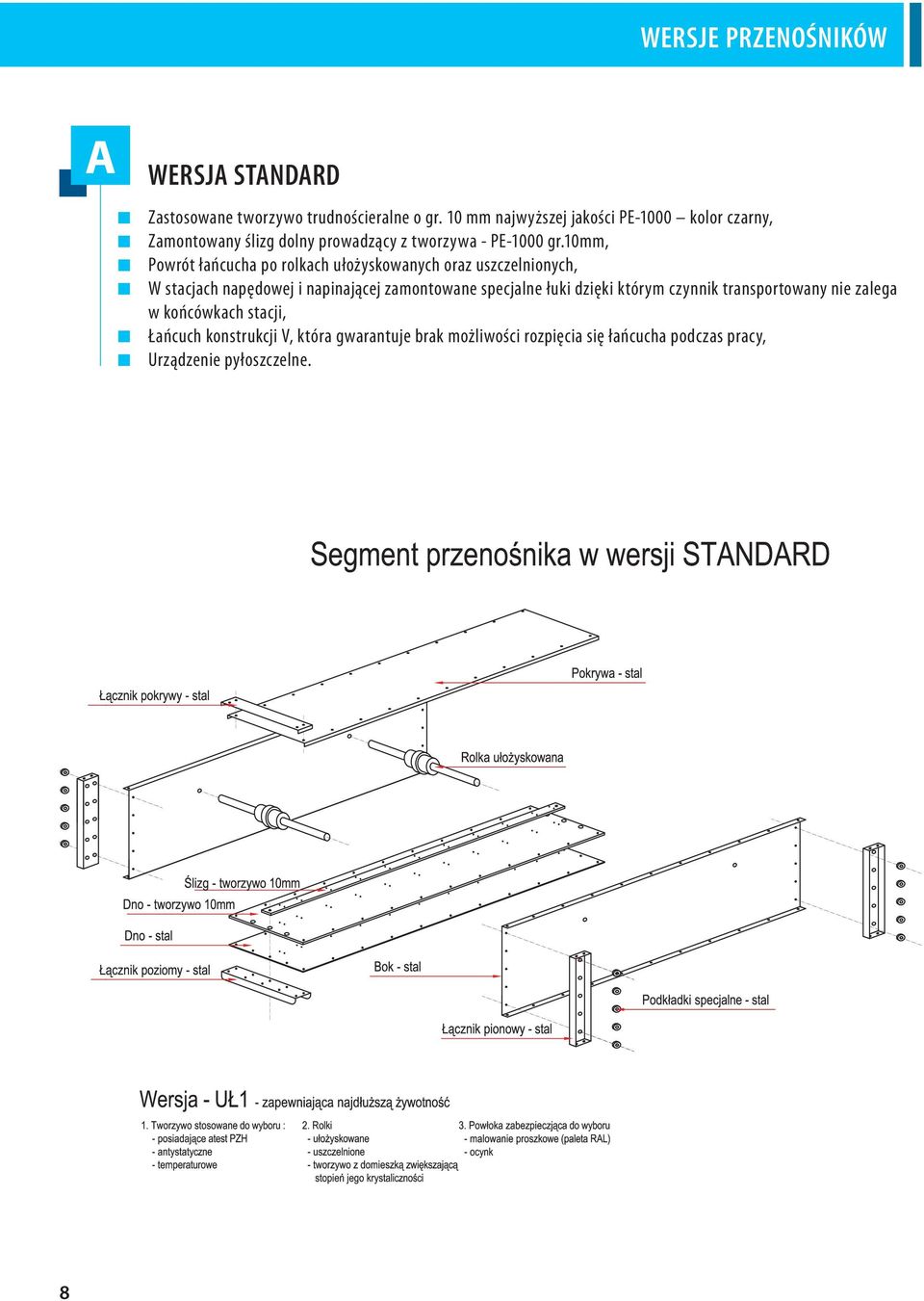

8 WERSJE PRZENOŚNIKÓW A WERSJA STANDARD Zastosowane tworzywo trudnościeralne o gr. 10 mm najwyższej jakości PE-1000 kolor czarny, Zamontowany ślizg dolny prowadzący z tworzywa - PE-1000 gr.10mm, Powrót łańcucha po rolkach ułożyskowanych oraz uszczelnionych, W stacjach napędowej i napinającej zamontowane specjalne łuki dzięki którym czynnik transportowany nie zalega w końcówkach stacji, Łańcuch konstrukcji V, która gwarantuje brak możliwości rozpięcia się łańcucha podczas pracy, Urządzenie pyłoszczelne. 8

9 WERSJE PRZENOŚNIKÓW B WERSJA SAMOCZYSZCZĄCA Zastosowane tworzywo trudnościeralne o gr. 10 mm najwyższej jakości PE-1000 kolor czarny, Zamontowany ślizg dolny prowadzący z tworzywa - PE-1000 gr.10 mm, Powrót łańcucha po dnie pośrednim, które jest wyłożone tworzywem trudnościeralnym PE-1000, W stacjach napędowej i napinającej zamontowane specjalne łuki dzięki którym czynnik transportowany nie zalega w końcówkach stacji, dodatkowo stacja napędowa wyposażona jest w bęben dzięki któremu czynnik transportowy zostaje przenoszony na dno pośrednie, Łańcuch konstrukcji V, która gwarantuje brak możliwości rozpięcia się łańcucha podczas pracy, Urządzenie pyłoszczelne. 9

10 WERSJE PRZENOŚNIKÓW C WERSJA PŁYNOSZCZELNA Wszystkie segmenty przenośnika ( tj. stacja napędowa, segmenty wewnętrzne, stacja napinająca ) wykonane bez połączeń wzdłużnych tzn. boki i dno przenośnika wykonane są z jednego odcinka blachy, Powrót łańcucha po dnie pośrednim, W stacjach napędowej i napinającej zamontowane specjalne łuki dzięki którym czynnik transportowany nie zalega w końcówkach stacji, dodatkowo stacja napędowa wyposażona jest w bęben dzięki któremu czynnik transportowy zostaje przenoszony na dno pośrednie, Łańcuch konstrukcji V, która gwarantuje brak możliwości rozpięcia się łańcucha podczas pracy, Urządzenie płynoszczelne. 10

11 WERSJE PRZENOŚNIKÓW D WERSJA ŁAMANA Zastosowane tworzywo trudnościeralne o gr. 10 mm najwyższej jakości PE-1000 kolor czarny, Zamontowany ślizg dolny prowadzący z tworzywa - PE-1000 gr.10mm, Powrót łańcucha po dnie pośrednim, które jest wyłożone tworzywem trudnościeralnym PE-1000, Stacja napędzająca jednocześnie pełni funkcję stacji napinającej, Łańcuch konstrukcji V, która gwarantuje brak możliwości rozpięcia się łańcucha podczas pracy, Maksymalny kąt pracy wynosi 60 o, Urządzenie pyłoszczelne. Wszystkie wersje urządzeń przystosowane są do pracy ciągłej. Urządzenia wykonywane są ze stali: S355 - Urządzenie malowane proszkowo wg palety RAL S355 - Urządzenie ocynkowane KO - Urządzenie kwasoodporne 11

12 TABELA WYDAJNOŚCI PRZENOŚNIKÓW REDLER 30 REDLER 60 REDLER 100 REDLER 150 t/h m 3 /h Ciężar właściwy czynnika transprotowanego Wymiary wewnętrzne [mm] do 30 t/h 60 t/h 100 t/h 150 t/h 50 m 3 /h 100 m 3 /h 166 m 3 /h 249 m 3 /h 0.6 t/m t/m t/m t/m 3 180/ / / /525 Oblachowanie segmentów wewnętrznych Blacha S355# 2,5 mm Blacha S355# 3 mm i 2,5 mm Blacha S355# 3 mm i 2,5 mm Blacha S355# 3 mm i 2,5 mm Oblachowanie stacji napędowej Blacha S355# 3 mm Blacha S355# 4 mm Blacha S355# 4 mm Blacha S355# 4 mm Prędkość liniowa [m/s] 0,5-0,65 0,5-0,65 0,5-0,65 0,5-0,65 Wykładzina antystatycznetrudnościeralne o gr. 10 mm najwyższej jakości PE-1000 antystatycznetrudnościeralne o gr. 10 mm najwyższej jakości PE-1000 antystatycznetrudnościeralne o gr. 10 mm najwyższej jakości PE-1000 antystatycznetrudnościeralne o gr. 10 mm najwyższej jakości PE-1000 ATEX opcja opcja opcja opcja Niestandardowo produkujemy przenośniki łańcuchowe typu REDLER o wydajnościach do 300 t/h, oraz przenośniki nietypowe dostosowane do potrzeb klienta. MODERNIZACJA, REMONTY I PRZEGLĄDY PRZENOŚNIKÓW Wykonujemy również modernizację i przeglądy starych istniejących już przenośników łańcuchowych typu redler na terenie całego kraju. Posiadamy grupę remontową zajmującą się bieżącymi naprawami, jak również kompleksowym przeglądem i wymianą zużytych elementów w przenośnikach. 12

13 ZASUWY PODREDLEROWE I PODZBIORNIKOWE Zasuwy z napędem elektro - pneumatycznym rama zasuwy ze stali o grubości 3 mm, nóż zasuwy ze stali o grubości 5 mm pokryty tworzywem antystatycznym trudnościeralnym 10mm, nóż zasuwy uszczelniony obustronnie, dolne uszczelnienie regulowane, prowadnice górne wykonane z tworzywa antystatycznego trudnościeralnego 10 mm, zastosowane łożyska kulkowe, malowane proszkowo RAL lub ocynkowane, zastosowany siłownik pneumatyczny z osprzętem, światło zasuwy wg życzenia klienta. Na życzenie klienta wykonujemy zasuwy spełniające warunki ATEX. Jesteśmy jedynym producentem w kraju zasuw, które zamykają się na równo z dnem przenośnika. Zasuwy z napędem elektrycznym rama zasuwy ze stali o grubości 3 mm, nóż zasuwy ze stali o grubości 5 mm pokryty tworzywem antystatycznym trudnościeralnym 10 mm, nóż zasuwy uszczelniony obustronnie, dolne uszczelnienie regulowane, prowadnice górne wykonane z tworzywa antystatycznego trudnościeralnego 10 mm, zastosowane łożyska kulkowe, malowane proszkowo RAL lub ocynkowane, zastosowany motoreduktor ślimakowy firmy NORD 380V, przeniesienie napędu za pomocą 2 kół zębatych osadzonych na wale oraz 2 listew zębatych zamontowanych do noża zasuwy, wał osadzony na zespołach łożyskowych SNR, każda elektro zasuwa wyposażona jest w czujniki indukcyjne walcowe V, światło zasuwy wg życzenia klienta. 13

14 TRANSPORT GRAWITACYJNY Transport grawitacyjny pasz, zbóż i innych materiałów sypkich Nasza oferta zawiera: -rury o przekroju kwadratowym, -rozdzielacze dwudrogowe asymetryczne i symetryczne z napędem elektrycznym lub pneumatycznym z możliwością podłączenia rur o przekroju kwadratowym i okrągłym. Nowatorskie rozwiązanie łączenia rur o przekroju kwadratowym i okrągłym za pomocą uniwersalnego kolana z płynną regulacją ustawienia konta od 0 0 do 85 0, zostało zaprojektowane i jest wykorzystywane tylko przez firmę RYBIŃSKI s.c. Charakterystyka rur: Produkowane przez nas rury zsypowe wykonane mogą być w jednym odcinku do 2,5 m zakończone kryzami połączeniowymi oraz dołączoną uszczelką, która zabezpiecza przed przedostawaniem się kurzu na zewnątrz. Rury mogą być wykonanie ze stali trudnościeralnej lub wyłożone tworzywem trudnościeralnym, ale wówczas przekrój wewnętrzny pomniejsza się o 5 mm na stronę. Uniwersalne kolana o przekroju kwadratowym Wychodząc naprzeciw Państwa oczekiwaniom nasza firma jako jedyna skonstruowała i produkuje uniwersalne kolana nastawne z płynną regulacją do łączenia rur o przekroju kwadratowym i okrągłym. W ten sposób wyeliminowaliśmy uciążliwe docinanie pod różnym kątem łączników, które są stosowane na światowym rynku. Stosując nasze nastawne kolana zyskujecie Państwo oszczędność na czasie montażu, jak również zapewnia to precyzyjne wprowadzenie rury do urządzenia. 14

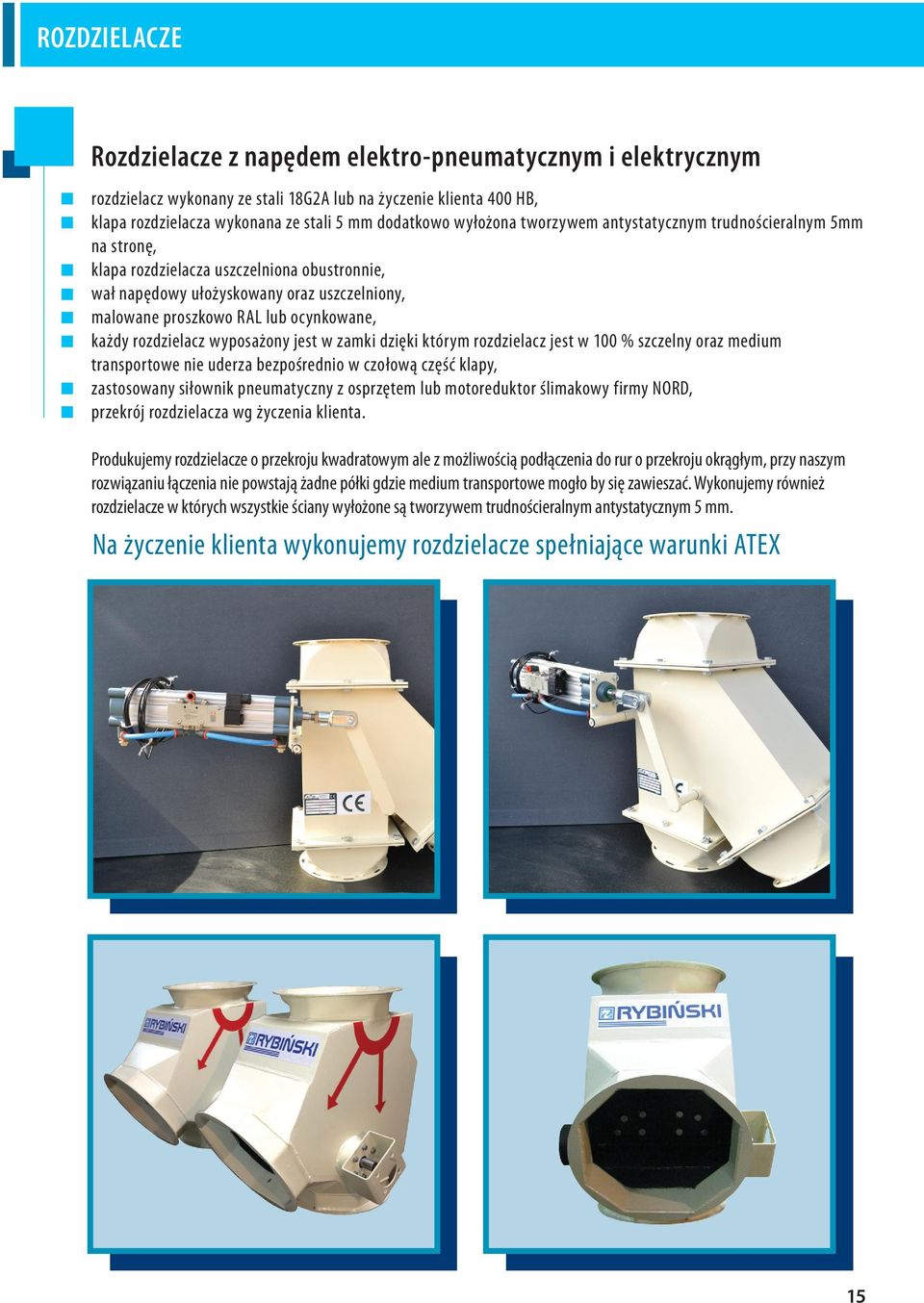

15 ROZDZIELACZE Rozdzielacze z napędem elektro-pneumatycznym i elektrycznym rozdzielacz wykonany ze stali 18G2A lub na życzenie klienta 400 HB, klapa rozdzielacza wykonana ze stali 5 mm dodatkowo wyłożona tworzywem antystatycznym trudnościeralnym 5mm na stronę, klapa rozdzielacza uszczelniona obustronnie, wał napędowy ułożyskowany oraz uszczelniony, malowane proszkowo RAL lub ocynkowane, każdy rozdzielacz wyposażony jest w zamki dzięki którym rozdzielacz jest w 100 % szczelny oraz medium transportowe nie uderza bezpośrednio w czołową część klapy, zastosowany siłownik pneumatyczny z osprzętem lub motoreduktor ślimakowy firmy NORD, przekrój rozdzielacza wg życzenia klienta. Produkujemy rozdzielacze o przekroju kwadratowym ale z możliwością podłączenia do rur o przekroju okrągłym, przy naszym rozwiązaniu łączenia nie powstają żadne półki gdzie medium transportowe mogło by się zawieszać. Wykonujemy również rozdzielacze w których wszystkie ściany wyłożone są tworzywem trudnościeralnym antystatycznym 5 mm. Na życzenie klienta wykonujemy rozdzielacze spełniające warunki ATEX 15

16 GALERIA PRZENOŚNIKÓW 16

17 GALERIA PRZENOŚNIKÓW 17

18 18 GALERIA PRZENOŚNIKÓW

19 GALERIA PRZENOŚNIKÓW 19

20 PPHU RYBIŃSKI s.c. ul. Targowa 1B Zaklików OSOBY KONTAKTOWE: Tel.: Fax: MATEUSZ RYBIŃSKI tel. kom.: LECH RYBIŃSKI tel. kom.: tel. kom.:
