1 Część II.B SPECYFIKACJA PRZEDMIOTU ZAMÓWIENIA (PROGRAM FUNKCJONALNO UŻYTKOWY) ROZBUDOWA STACJI 400/110 kv CZARNA str. 65

2 Spis treści części II.B 1. ZAKRES PRZEDMIOTU ZAMÓWIENIA INFORMACJE PODSTAWOWE AKTUALNE UWARUNKOWANIA WYKONANIA PRZEDMIOTU ZAMÓWIENIA (SE 400/110 KV CZARNA) STAN AKTUALNY - DANE PODSTAWOWE SE CZARNA Lokalizacja stacji. Aktualny stan formalno-prawny Warunki gruntowo-wodne Warunki zwarciowe Zagospodarowanie terenu Obwody pierwotne Wyposażenie stacji Zestawienie podstawowej aparatury, przewodów i osprzętu do demontażu Potrzeby własne Zasilanie potrzeb własnych z sieci SN Potrzeby własne 230/400 V prądu przemiennego Potrzeby własne 220 V prądu stałego Potrzeby własne 230 V napięcia bezprzerwowego Obwody wtórne Budynek techniczny - pomieszczenia obwodów wtórnych Zabezpieczenia Zabezpieczenia szyn zbiorczych i układy lokalnej rezerwy włącznikowej Kontrola synchronizmu Rejestracja zakłóceń Sterowanie Automatyczna regulacja stacji transformatorowej (ARST) Sygnalizacja centralna Sysytem Sterowania i Nadzoru Pomiary lokalne Pomiary energii elektrycznej Instalacje alarmowe urządzeń odwadniających stanowiska transformatorów Zestawienie konstrukcji i aparatury obwodów wtórnych przeznaczonych do demontażu Łącze inżynierskie Telemechanika i telekomunikacja Gospodarka wodno-ściekowa Zaopatrzenie w wodę Odprowadzenie ścieków deszczowych OPIS WYMAGAŃ ZAMAWIAJĄCEGO W STOSUNKU DO PRZEDMIOTU ZAMÓWIENIA SE CZARNA str. 66

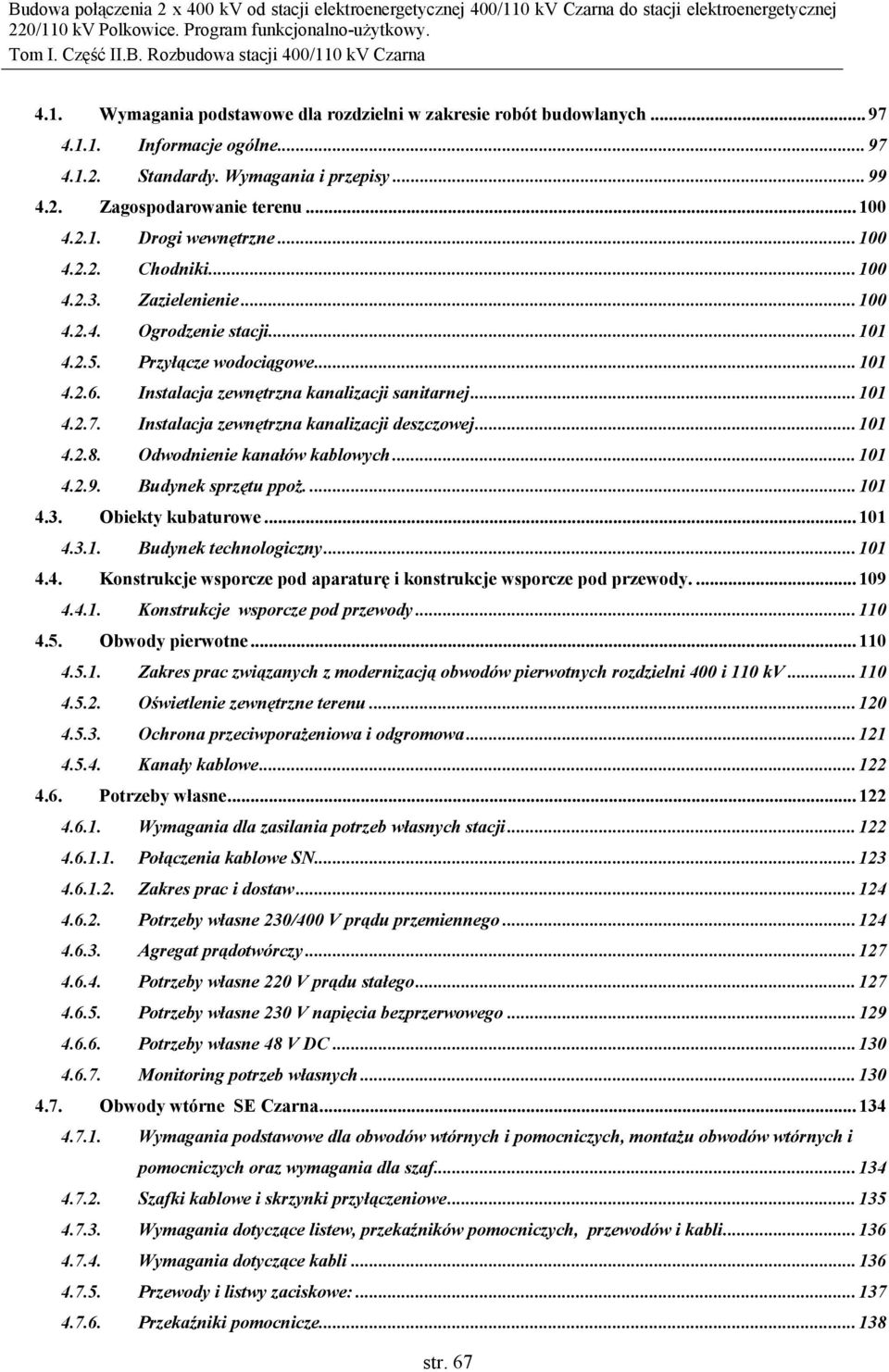

3 4.1. Wymagania podstawowe dla rozdzielni w zakresie robót budowlanych Informacje ogólne Standardy. Wymagania i przepisy Zagospodarowanie terenu Drogi wewnętrzne Chodniki Zazielenienie Ogrodzenie stacji Przyłącze wodociągowe Instalacja zewnętrzna kanalizacji sanitarnej Instalacja zewnętrzna kanalizacji deszczowej Odwodnienie kanałów kablowych Budynek sprzętu ppoż Obiekty kubaturowe Budynek technologiczny Konstrukcje wsporcze pod aparaturę i konstrukcje wsporcze pod przewody Konstrukcje wsporcze pod przewody Obwody pierwotne Zakres prac związanych z modernizacją obwodów pierwotnych rozdzielni 400 i 110 kv Oświetlenie zewnętrzne terenu Ochrona przeciwporażeniowa i odgromowa Kanały kablowe Potrzeby własne Wymagania dla zasilania potrzeb własnych stacji Połączenia kablowe SN Zakres prac i dostaw Potrzeby własne 230/400 V prądu przemiennego Agregat prądotwórczy Potrzeby własne 220 V prądu stałego Potrzeby własne 230 V napięcia bezprzerwowego Potrzeby własne 48 V DC Monitoring potrzeb własnych Obwody wtórne SE Czarna Wymagania podstawowe dla obwodów wtórnych i pomocniczych, montażu obwodów wtórnych i pomocniczych oraz wymagania dla szaf Szafki kablowe i skrzynki przyłączeniowe Wymagania dotyczące listew, przekaźników pomocniczych, przewodów i kabli Wymagania dotyczące kabli Przewody i listwy zaciskowe: Przekaźniki pomocnicze str. 67

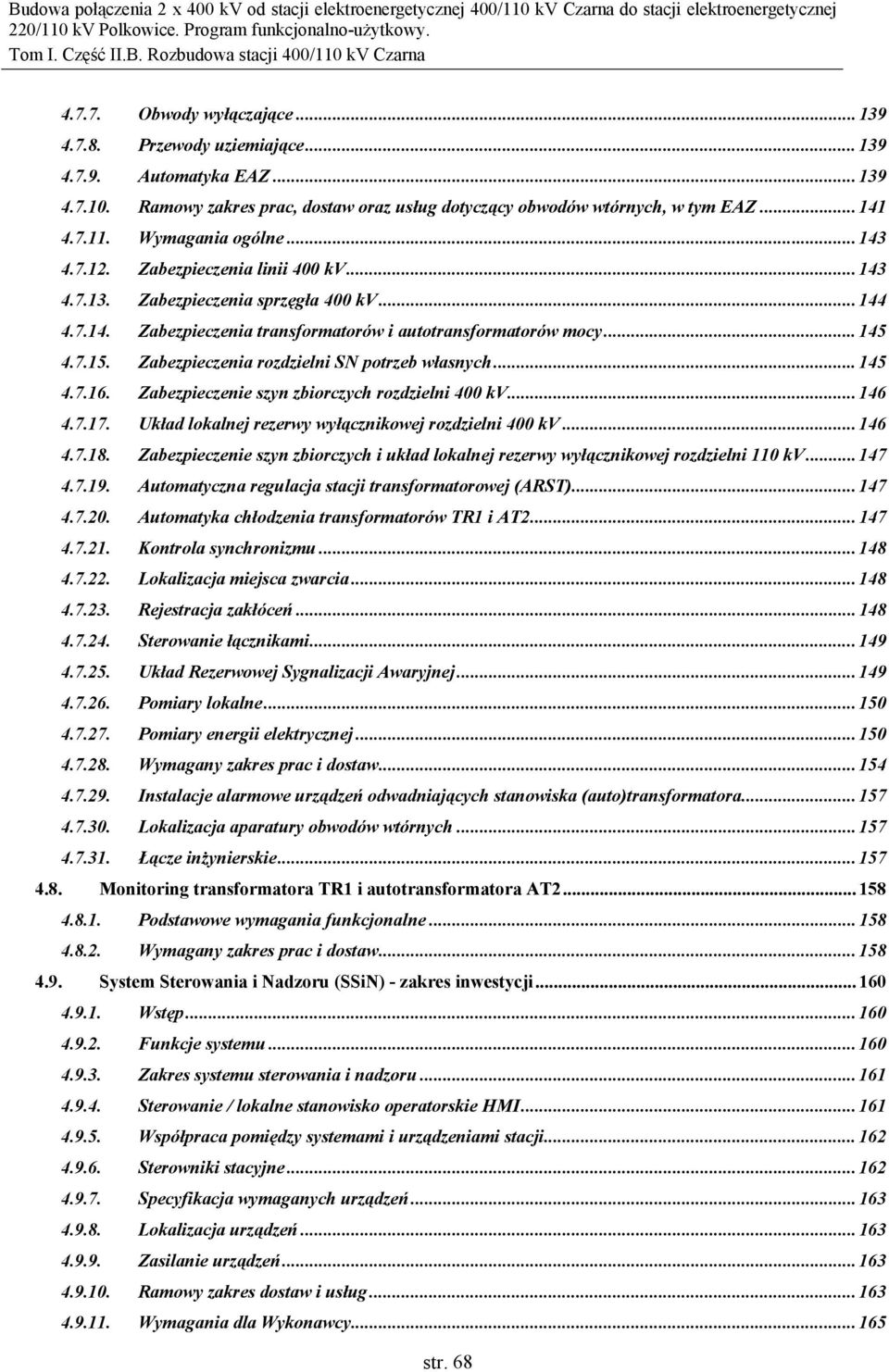

4 Obwody wyłączające Przewody uziemiające Automatyka EAZ Ramowy zakres prac, dostaw oraz usług dotyczący obwodów wtórnych, w tym EAZ Wymagania ogólne Zabezpieczenia linii 400 kv Zabezpieczenia sprzęgła 400 kv Zabezpieczenia transformatorów i autotransformatorów mocy Zabezpieczenia rozdzielni SN potrzeb własnych Zabezpieczenie szyn zbiorczych rozdzielni 400 kv Układ lokalnej rezerwy wyłącznikowej rozdzielni 400 kv Zabezpieczenie szyn zbiorczych i układ lokalnej rezerwy wyłącznikowej rozdzielni 110 kv Automatyczna regulacja stacji transformatorowej (ARST) Automatyka chłodzenia transformatorów TR1 i AT Kontrola synchronizmu Lokalizacja miejsca zwarcia Rejestracja zakłóceń Sterowanie łącznikami Układ Rezerwowej Sygnalizacji Awaryjnej Pomiary lokalne Pomiary energii elektrycznej Wymagany zakres prac i dostaw Instalacje alarmowe urządzeń odwadniających stanowiska (auto)transformatora Lokalizacja aparatury obwodów wtórnych Łącze inżynierskie Monitoring transformatora TR1 i autotransformatora AT Podstawowe wymagania funkcjonalne Wymagany zakres prac i dostaw System Sterowania i Nadzoru (SSiN) - zakres inwestycji Wstęp Funkcje systemu Zakres systemu sterowania i nadzoru Sterowanie / lokalne stanowisko operatorskie HMI Współpraca pomiędzy systemami i urządzeniami stacji Sterowniki stacyjne Specyfikacja wymaganych urządzeń Lokalizacja urządzeń Zasilanie urządzeń Ramowy zakres dostaw i usług Wymagania dla Wykonawcy str. 68

5 Wymagania dodatkowe Instruktaż Regulacja napięcia i mocy biernej (ARST) Zakres prac i dostaw Telekomunikacja Zakres prac Wykonawcy Pomieszczenie telekomunikacji Powiązania komunikacyjne w obrębie stacji Zewnętrzne przyłącze telekomunikacyjne Trakty światłowodowe Przełącznice komunikacyjne MDF i ODF Urządzenia transmisyjne SDH/PDH Urządzenia telezabezpieczeń Komunikacja zabezpieczeń odcinkowych Urządzenia ETN Centrala telekomunikacyjna, rejestrator rozmów i system DECT Okablowanie strukturalne i sieć LAN Węzeł WAN Zasilanie urządzeń telekomunikacyjnych Doposażenia w obiektach związanych System ochrony technicznej Podstawowe wymagania Zakres zabezpieczenia technicznego WYMAGANIA TECHNICZNE STAWIANE PRZY REALIZACJI PRAC MODERNIZACYJNYCH SE CZARNA Zagospodarowanie terenu, konstrukcje i instalacje Technologia wykonania robót rozbiórkowych i ziemnych Ogrodzenie Drogi Technologia wykonania robót konstrukcyjno - budowlanych Przyłącze wodociągowe Przyłącze kanalizacji sanitarnej Kanalizacja deszczowa Drenaż kanałów kablowych Instalacje wodno-kanalizacyjne, grzewcze, wentylacji i klimatyzacji budynku rozdzielni 400 kv Klimatyzacja Obwody pierwotne Zestawienie podstawowych urządzeń i materiałów obwodów pierwotnych SE 400/110 kv Czarna Potrzeby własne str. 69

6 Zasilanie potrzeb własnych Zestawienie podstawowej aparatury i konstrukcji potrzeb własnych AC 230/400 V Zestawienie podstawowej aparatury i konstrukcji potrzeb własnych DC 220 V Zestawienie podstawowej aparatury potrzeb własnych napięcia gwarantowanego Obwody wtórne Zestawienie podstawowej aparatury obwodów wtórnych dla SE Czarna Zabezpieczenia stacyjne Potrzeby własne Zestawienie ilościowe wymaganych zabezpieczeń dla stacji Czarna Urządzenia monitoringu Zestawienie podstawowych urządzeń monitoringu transformatorów Urządzenia SSiN Zestawienie podstawowych urządzeń SSiN niezależnie dla stacji Czarna Urządzenia ARST Zestawienie wyposażenia urządzeń ARST Telekomunikacja Urządzenia telekomunikacji Powiązania liniowe WARUNKI WYKONANIA DOKUMENTACJI I ODBIORU PRAC NA SE CZARNA Dokumentacja, prace przygotowawcze, projekty wykonawcze i powykonawcze MONTAŻ, ROZRUCH, ODBIORY, INSTRUKTAŻ, OBSŁUGA GWARANCYJNA PO PRZYJĘCIU DO EKSPLOATACJI Wymagania dotyczące technologii montażu i programów realizacji Wymagania dotyczące badań odbiorczych i przekazania do eksploatacji przedmiotu zamówienia Instrukcje Instruktaże Obsługa gwarancyjna po przekazaniu do eksploatacji WYKAZ STANDARDOWYCH SPECYFIKACJI PSE OPERATOR WYKAZ RYSUNKÓW str. 70

7 1. ZAKRES PRZEDMIOTU ZAMÓWIENIA INFORMACJE PODSTAWOWE Przedmiot zamówienia: Budowa połączenia 2 x 400 kv od stacji elektroenergetycznej 400/110 kv Czarna do stacji elektroenergetycznej 220/110 kv Polkowice w zakresie rozbudowy stacji 400/110 kv Czarna obejmuje następujące elementy: ROZDZIELNIA 400 kv 1) w polu linii 400 kv Mikułowa nr 1: a) demontaż starych oraz montaż nowych odłączników szynowych i liniowych, przekładników prądowych i wyłącznika na nowych konstrukcjach i fundamentach, b) demontaż i ponowny montaż istniejących ograniczników przepięć i przekładników napięciowych na nowych konstrukcjach i fundamentach, 2) w polu transformatorowym 400 kv nr 2: a) demontaż starych oraz montaż nowych odłączników szynowych, wyłącznika, przekładników prądowych i ograniczników przepięć na nowych konstrukcjach i fundamentach, b) demontaż uziemników transformatorowych i montaż odłączników transformatorowych na nowych konstrukcjach i fundamentach, c) demontaż i ponowny montaż istniejących przekładników napięciowych na nowych konstrukcjach i fundamentach, 3) w polu rezerwowym (docelowo linii 400 kv Pasikurowice) nr 3: a) montaż nowych odłączników szynowych, wyłącznika, przekładników prądowych, odłączników liniowych, na nowych konstrukcjach i fundamentach, b) montaż przekładników napięciowych i ograniczników przepięć przeniesionych z pola nr 7 na nowych konstrukcjach i fundamentach, 4) w polu sprzęgła nr 4/5 demontaż starych i montaż nowych odłączników szynowych, wyłącznika,przekładników prądowych, przekładników napięciowych na nowych konstrukcjach i fundamentach, 5) w polu transformatorowym 400 kv nr 6: a) demontaż starych oraz montaż nowych odłączników szynowych, wyłącznika, przekładników prądowych i ograniczników przepięć na nowych konstrukcjach i fundamentach, b) demontaż uziemników transformatorowych i montaż odłączników transformatorowych na nowych konstrukcjach i fundamentach, c) demontaż i ponowny montaż istniejących przekładników napięciowych na nowych konstrukcjach i fundamentach, 6) w polu linii 400 kv Pasikurowice nr 7 (docelowo linii Polkowice1): a) demontaż starych oraz montaż nowych odłączników szynowych i liniowych, przekładników prądowych i wyłącznika na nowych konstrukcjach i fundamentach, b) demontaż przekładników i ograniczników przepięć (przewidzianych dla wyposażenia pola nr 3), c) montaż nowych przekładników napięciowych i ograniczników przepięć na nowych konstrukcjach i fundamentach, str. 71

8 7) budowę nowego, w pełni wyposażonego pola sprzęgła obejściowego nr 8 (fundamenty, konstrukcje, aparatura), 8) budowę nowego, w pełni wyposażonego pola liniowego nr 9 (fundamenty, konstrukcje, aparatura), 9) rozbudowę systemu 1 i 2 oraz szyny obejściowej w celu pozostawienia dwóch pól rezerwowych, 10) budowę nowego w pełni wyposażonego pola pomiaru napięcia dla systemu 1 i 2 (fundamenty, konstrukcje, aparatura), 11) demontaż starych i montaż nowych uziemników szyny obejściowej, 12) budowa uziemników szyny obejściowej, 13) przeniesienie wprowadzenia liniowego linii 400 kv Pasikurowice z pola nr 7 do pola nr 3 (montaż i stawianie nowego słupa, montaż przewodów), 14) demontaż starych i montaż nowych fundamentów, konstrukcji pod aparaturę, 15) demontaż starych i montaż nowych fundamentów, konstrukcji pod izolatory wsporcze, 16) demontaż starego słupa wraz z fundamentami oraz przewody (słup nr 1 linii CRN PAS), 17) wymianę oszynowania pól i systemu 1 i 2 oraz dostosowanie do nowych prądów zwarciowych, 18) demontaż szyny obejściowej między stanowiskiem transformatora TR1 a AT2, ROZDZIELNIA 110 kv 1) w polu 110 kv nr 13 transformatora TR1: a) demontaż starych oraz montaż nowych odłączników szynowych, odłączników transformatorowych i wyłącznika na nowych konstrukcjach i fundamentach, b) demontaż i ponowny montaż istniejących przekładników kombinowanych i ograniczników przepięć na nowych konstrukcjach i fundamentach, 2) w polu 110 kv nr 25 autotransformatora AT2: a) demontaż starych oraz montaż nowych odłączników szynowych, odłączników transformatorowych i wyłącznika na nowych konstrukcjach i fundamentach, b) demontaż i ponowny montaż istniejących przekładników kombinowanych i ograniczników przepięć na nowych konstrukcjach i fundamentach, 3) demontaż starych i montaż nowych fundamentów i konstrukcji pod aparaturę, 4) wymianę oszynowania w polach TR1 i AT2, 5) wymiana szafek kablowych wraz z fundamentami na nowe w polu nr 13 i 25. STANOWISKO TRANSFORMATORA TR1 1) wykonanie połączenia kablowego pomiędzy uzwojeniem 15,75 kv transformatora a rozdzielnią 15 kv potrzeb własnych. STANOWISKO AUTOTRANSFORMATORA AT2 1) wykonanie połączenia kablowego pomiędzy uzwojeniem 15,75 kv autotransformatora a rozdzielnią 15 kv potrzeb własnych. OCHRONA PRZECIWPORAŻENIOWA, ODGROMOWA I OŚWIETLENIE ZEWNĘTRZNE 1) wykonanie nowego uziomu kratowego i nowej instalacji uziemiającej na terenie PSE Operator S.A., str. 72

9 2) uzupełnienie istniejącej ochrony odgromowej obejmującej nowy budynek technologiczny, 3) wykonanie oświetlenia zewnętrznego i dostosowanie do przyjętych standardów PSE Operator S.A. POTRZEBY WŁASNE STACJI 1) potrzeby własne AC 230/400 V, zlokalizowane w nowym budynku technologicznym: a) wykonanie zasilania potrzeb własnych z transformatora TR1 i autotransformatora AT2, b) wyposażenie w urządzenia SN potrzeb własnych (pola SN i transformatory), c) wyposażenie w rozdzielnicę potrzeb własnych 230/400 V prądu przemiennego, d) wykonanie połączenia kablem 0,4 kv rozdzielni potrzeb własnych AC 230/400 V z istniejącą rozdzielnią potrzeb własnych AC 230/400 V własność TAURON Dystrybucja o/legnica (każda sekcja osobny kabel) e) wykonanie połączenia kablem 0,4 kv rozdzielnicy potrzeb własnych AC 230/400 V z nowym, stacjonarnym agregatem prądotwórczym, f) zainstalowanie nowego stacjonarnego agregatu prądotwórczego oraz wykonanie połączenia z rozdzielnicą AC 230/400 V, 2) potrzeby własne DC 220 V, zlokalizowane w nowym budynku technologicznym: a) wyposażenie w dwie baterie akumulatorów 220 V, b) wyposażenie w dwa zasilacze buforowe DC 220 V oraz w rozdzielnicę potrzeb własnych 220 V prądu stałego. OBWODY WTÓRNE 1) wyposażenie wszystkich pól rozdzielni 400 kv, pola transformatora TR1 i pola autotransformatora AT2 po stronie 110kV oraz rozdzielni SN w nowe cyfrowe zabezpieczenia zainstalowane w szafach, ustawionych w nowym budynku technologicznym, w pomieszczeniu zabezpieczeń, spełniające Specyfikacje i Standardy PSE Operator S.A. 2) wyposażenie pól na drugich końcach linii w półkomplety zabezpieczeń odcinkowych i telezabezpieczeń, zmiany w dokumentacji stacji, zmiany w SSiN, koncentratorze zabezpieczeń i rejestratorze zakłóceń, współpraca z Zamawiającym w zakresie edycji sygnałów w ośrodkach nadrzędnych, testy lokalne i zdalne. W stacjach sąsiednich zachować jak największą zgodność logiki rozwiązań i sprzętu z układami istniejącymi, przewidzieć konieczność rozbudowy W ramach budowy SE Polkowice, zakupione i uruchomione będą zabezpieczenia odcinkowe i telezabezpieczenia dla linii Czarna-Polkowice. 3) wyposażenie rozdzielni 400 kv w nowe zabezpieczenie szyn zbiorczych w obmiarze docelowym, 4) wyposażenie rozdzielni 400 kv w nowy układ lokalnej rezerwy wyłącznikowej w obmiarze docelowym, z kryterium prądowym i wyłącznikowym, 5) przeniesienie układu automatycznej regulacji napięcia ARST do nowego budynku technologicznego i dostosowanie do nowych warunków pracy, 6) wyposażenie stacji w nowe łącze inżynierskie; 7) wyposażenie stacji w monitoring transformatora TR1 i autotransformatora AT2, 8) wyposażenie stacji w nowy stacyjny system rejestracji zakłóceń sieciowych, 9) wyposażenie stacji w nowy, niezależny od zabezpieczeń, system lokalizacji miejsca zwarcia w liniach 400 kv; str. 73

10 10) zainstalowanie urządzeń synchronizujących; 11) wymiana wszystkich szafek kablowych wraz z fundamentami, 12) wymiana wszystkich skrzynek zabezpieczeń obwodów napięciowych 100 V AC, 13) wyposażenie stacji w nową rezerwową sygnalizację awaryjną stacji, 14) Modernizacja istniejących obwodów w rozdzielni 400 kv i pól transformatora TR1 i autotransformatora AT2 rozdzielni 110kV; 15) demontaż aparatury EAZ rozdzielni 400 kv oraz pól 110 kv transformatora TR1 i autotransformatora AT2 zlokalizowanej w istniejącym budynku technicznym. Przeznaczenie zdemontowanej aparatury przedstawiono w punkcie Nowe cyfrowe zabezpieczenia zainstalowane w ramach innych zadań (dla obu linii 400kV - 7SA52) należy dostosować do nowych warunków pracy i wykorzystać, lub (w przypadku uzasadnionym) należy dostarczyć nowe, a w/w zdemontować i przekazać Zamawiającemu. 16) budowa nowej infrastruktury komunikacyjnej (sieci LAN stacji) 17) demontaż tablic przekaźnikowych należących do PSE Operator S.A. zainstalowanych w budynku technicznym, w pomieszczeniu przekaźnikowni, 18) likwidacja wyposażenia tablic sterowniczo-pomiarowych i rejestratorów rozdzielni 400kV, modernizacja tablic sterowniczo-pomiarowych transformatora TR1 i autotransformatora AT2 rozdzielni 110kV, 19) demontaż kabli i aparatury pomocniczej obwodów wtórnych rozdzielni 400 kv, 20) demontaż kabli i aparatury pomocniczej obwodów wtórnych pól TR1 i AT2 rozdzielni 110kV. SYSTEM STEROWANIA I NADZORU (SSiN) 1) Zainstalowanie nowego SSiN lub modernizacja i rozbudowa istniejącego SSiN Syndis. Wymaga się spełnienia aktualnych Standardów PSE Operator S.A. w zakresie SSiN. Wymaga się opracowania i uzgodnienia z Zamawiającym listy sygnałów. W zakresie edycji sygnałów w ośrodkach nadrzędnych (leżącej po stronie Zamawiającego) wymaga się współpracy z Zamawiającym. Wymaga się wykonania wszystkich wymaganych testów zgodnie z obowiązującą procedurą włącznie z testami końcowymi stacji. Dopuszcza się wykorzystanie elementów istniejącego SSiN w przypadku jego modernizacji i rozbudowy. W przypadku budowy nowego SSiN, istniejący SSiN zdemontować i przekazać Zamawiającemu. W etapie przejściowym utrzymać współpracę istniejącej i nowej części SSiN. 2) Wymiana informacji z SSiN rozdzielni 110 kv, opracowanie i uzgodnienie z Zamawiającym listy sygnałów, współpraca z Zamawiającym w zakresie edycji sygnałów w ośrodkach nadrzędnych, testy lokalne i zdalne. 3) budowa nowej w przypadku budowy nowego SSiN lub modernizacja istniejącej infrastruktury komunikacyjnej (sieci LAN stacji) w przypadku rozbudowy istniejącego SSiN, 4) przyłączenia do SSiN urządzeń stacyjnych, 5) wykonanie stanowiska wizualicyjnego SSiN w nastawni TAURON Dystrybucja oraz stanowiska operatorskiego w budynku technologicznym. W przypadku zainstalowania SSiN przez TAURON Dystrybucja, wykonać należy tylko wymianę informacji pomiędzy SSiN. ŁĄCZE INŻYNIERSKIE 1) instalację koncentratora nadzoru zabezpieczeń wraz z lokalnym stanowiskiem operatorskim, 2) wykonanie całkowicej infrastruktury komunikacyjnej dla EAZ oraz ośrodków nadrzędnych, 3) testy lokalne i zdalne komunikacji. str. 74

11 SYSTEM MONITORINGU TRANSFORMATORÓW 1) montaż szaf systemu monitoringu TR1 i AT2 w nowym budynku technologicznym, 2) wykonanie infrastruktury komunikacyjnej dla TR1 i AT2, 3) doposażenie transformatora TR1 i AT2 w aparaturę dla potrzeb systemu monitoringu. TELEKOMUNIKACJA 1) budowa systemu zasilania napięciem 48VDC 2) budowa systemu zasilania napięciem 230VAC 3) przeniesienie istniejących urządzeń łączności będących własnością PSE Operator do nowego budynku technologicznego, do pomieszczenia telekomunikacji 4) budowa węzła SDH 5) doposażenie istniejących urządzeń SDH w SE Polkowice i SE Pasikurowice 6) rozbudowa węzła dostępowego FMX 7) doposażenie urządzeń FMX o dodatkowe moduły w SE Polkowice, SE Pasikurowice, SE Mikułowa, ODM Poznań, KDM Mysia i KDM Bielawa. 8) instalacja centrali telefonicznej, systemu DECT i rejestratora rozmów 9) doposażenie central telefonicznych w SE Mikułowa i SE Pasikurowice o karty ISDN S0 10) instalacja cyfrowych urządzeń telezabezpieczeń na liniach 400kV 11) likwidacja urządzeń ETN na liniach 400kV Pasikurowice i Mikułowa 12) budowa sieci okablowania strukturalnego i sieci kabli teletechnicznych 13) zapewnienie przyłączenia centrali telefonicznej SE Czarna do sieci zewnętrznego publicznego operatora telekomunikacyjnego 14) wykonanie dokumentacji powykonawczej dla całego ww. zakresu prac w wersji papierowej i elektronicznej (format *.pdf) ZAGOSPODAROWANIE TERENU 1) uzupełnienie instalacji odwodnienia dla dróg i kanałów kablowych, 2) wykonanie nowego odcinka kanału kablowego, 3) wykonanie makroniwelacji i mikroniwelacji po zakończeniu prac ziemnych, 4) wykonanie chodnika, 5) budowa nowych i remont dróg wraz z instalacja oświetlenia i odwodnienia, 6) wykonanie stanowiska agregatu prądotwórczego, 7) wykonanie stanowiska pod kontener ppoż., 8) rozbudowa ogrodzenia terenu rozdzielni 400 kv, 9) wyposażenie w instalacje teletechniczne, strukturalne, zabezpieczenia obiektu SOT. BUDOWLANO-KONSTRUKCYJNA 1) wybudowanie nowego budynku technologicznego, 2) remont fundamentów konstrukcji wysokich, 3) nowe fundamenty konstrukcji wsporczych nowej i wymienianej aparatury 400 kv, str. 75

12 4) rozbudowa systemu 1 i 2 (fundamenty, konstrukcje, oszynowanie), INSTALACYJNO-SANITARNA 1) doprowadzenie wody do budynku technologicznego do celów socjalnych i przeciwpożarowych, 2) odprowadzenie ścieków sanitarnych z budynku technologicznego, 3) odprowadzenie ścieków deszczowych z budynku technologicznego, 4) wyposażenie budynku technologicznego w instalacje: elektryczną, wodno-kanalizacyjną, grzewczą, wentylacji i klimatyzacji. DOKUMENTACJA TECHNICZNA Na realizowany zakres należy: Prace przygotowawcze i projektowe związane z rozbudową stacji 400/110 kv Czarna oraz przebudową (przeniesieniem) wprowadzenia linii Pasikurowice z pola nr 7 na pole nr 3 - obejmujące między innymi prace: 1) Pozyskanie w imieniu i na rzecz Zamawiającego prawa do dysponowania nieruchomościami na cele budowlane dla wszystkich nieruchomości znajdujących się w pasie technologicznym dla przebudowy wprowadzenia linii Pasikurowice z pola nr 7 na pole nr 3 2) Wypłata odszkodowań właścicielom nieruchomości z tytułu ograniczenia sposobu korzystania z nieruchomości z powodu lokalizacji przebudowywanego wprowadzenia liniowego, jak i z tytułu pozyskania od właścicieli nieruchomości prawa do dysponowania nieruchomościami do celów budowlanych wraz z zapłatą przez Wykonawcę wszystkich kosztów operacyjnych z tytułu wypłaty w/w odszkodowań jak i z uwzględnieniem podatku wynikającego z Ustawy o podatku dochodowym od osób fizycznych, 3) Wypłatę odszkodowań lub rekultywację gruntów zniszczonych w trakcie przebudowy podejścia liniowego, 4) Ustanowienie w imieniu i na rzecz Zamawiającego (z poniesieniem przez Wykonawcę wszelkich kosztów operacyjnych) notarialnie służebności przesyłu dla przebudowy wprowadzenia linii Pasikurowice z pola nr 7 na pole nr 3, z wpisem tych służebności do księgi wieczystej nieruchomości obciążonych (tj. działek leżących w pasie technologicznym linii) wraz z wypłatą wynagrodzeń za uzyskanie służebności, 5) Opracowanie projektu budowlanego dla rozbudowy stacji 400/110 kv Czarna oraz dla przebudowy wprowadzenia linii Pasikurowice wraz ze wszystkimi koniecznymi uzgodnieniami i pozwoleniami, 6) Uzyskanie w imieniu i na rzecz Zamawiającego, zgodnie z zapisami ustawy z dnia 7 lipca 1994 r. Prawo budowlane z późniejszymi zmianami ostatecznej decyzji zatwierdzającej projekt budowlany i udzielające pozwolenia na rozbudowę stacji 400/110 kv Czarna oraz przebudowę (przeniesienie) wprowadzenia linii Pasikurowice z pola nr 7 na pole nr 3, 7) Opracowanie projektów wykonawczych dla rozbudowy stacji 400/110 kv Czarna, 8) Uzgodnienie projektu budowlanego i wykonawczego z Zamawiającym, 9) Uzyskanie wszelkich innych decyzji, uzgodnień, opinii i zezwoleń koniecznych dla rozbudowy stacji 400/110 kv Czarna wraz z przebudową wprowadzenia linii Pasikurowice z pola nr 7 na pole nr 3, 10) Uzyskanie ostatecznej decyzji udzielającej Zamawiającemu prawo do użytkowania stacji 400/110 kv Czarna, str. 76

13 11) Wykonanie dokumentacji powykonawczej po zakończeniu inwestycji, 12) Uaktualnianie na bieżąco dokumentacji stacyjnej, w tym instrukcji eksploatacji stacji, w zakresie nowo uruchamianych lub przebudowywanych urządzeń i instalacji (wraz z częścią dotyczącą ochrony przeciwpożarowej zgodna z obowiązującymi przepisami i opiniowaną przez rzeczoznawcę ppoż.). Na koniec zadania dostarczyć końcową wersję dokumentacji stacji. str. 77

14 2. AKTUALNE UWARUNKOWANIA WYKONANIA PRZEDMIOTU ZAMÓWIENIA (SE 400/110 kv CZARNA) Informacje podstawowe. Stan istniejący Obecnie istniejący stan zagospodarowania terenu stacji elektroenergetycznej 400/110 kv Czarna przedstawia rysunek nr B1. Własnością PSE Operator S.A. jest rozdzielnia 400 kv, stanowisko transformatora TR1 i autotransformatora AT2, urządzenia pól transformatora TR1 i autotransformatora AT2 w rozdzielni 110 kv oraz zbiornik wody ppoż. Znajdująca się na stacji rozdzielnia 110 kv, budynek technologiczny, sprężarkownia, rozdzielnie potrzeb własnych SN i 0,4 kv oraz rozdzielnie i akumulatornie 220 V są własnością TAURON Dystrybucja. Rozdzielnia 400 kv Rozdzielnia 400 kv wykonana jest jako napowietrzna w układzie dwusystemowym, nie sekcjonowanym, z szyną obejściową obejmującą pola liniowe. W części, od strony pól transformatorów zabudowana szyna obejściowa, nie jest podłączona do szyny obejściowej pól liniowych. Wyposażenie rozdzielni 400 kv stanowią pola: Pole bez numeru uziemienie szyn systemu 1 i 2; Pole nr 1 linia 400 kv kier. Mikułowa; Pole nr 2 transformator TR1 250 MVA, 400/110 kv; Pole nr 3 rezerwa miejsca; Pole nr 4/5 łącznik poprzeczny z szyną obejściową; Pole nr 6 autotransformator AT2 250 MVA, 400/110 kv; Pole nr 7 linia 400 kv kier. Pasikurowice; Pole nr 8 rezerwa miejsca. Pole bez numeru uziemienie szyn systemu 1 i 2. Schemat rozdzielni 400 kv z istniejącym wyposażeniem przedstawiono na rysunku nr B3. Rozdzielnia 110 kv Rozdzielnia 110 kv jest własnością TAURON Dystrybucja. Własnością PSE Operator S.A. są dwa pola strony 110 kv transformatora TR1 i autotransformatora AT2. Rozdzielnia 110 kv jest typu napowietrznego, o budowie szkieletowej w układzie trzy-systemowym z sekcjonowaniem dwóch systemów, z dwoma polami łączników poprzecznych, 12 polami liniowymi, i oddzielnymi szynami obejściowymi dla pola transformatora TR1 i autotransformatora AT2. Własność PSE Operator S.A. stanowią pola: Pole nr 13 transformator TR1 250 MVA, 400/110 kv; Pole nr 25 autotransformator AT2 250 MVA, 400/110 kv. Schemat rozdzielni 110 kv z istniejącym wyposażeniem przedstawiono na rysunku nr B5. Zasilanie potrzeb własnych Stacja posiada trzy źródła napięcia przemiennego SN zasilania potrzeb własnych rysunek nr B7: 1) z uzwojenia 15 kv transformatora TR1 400/110/15 kv, 2) z uzwojenia 15 kv transformatora AT2 400/110/15 kv, 3) z linii napowietrznej 20 kv Ścinawa. str. 78

15 Trzy transformatory 15/0,4 kv 630 kva potrzeb własnych: T-11 zasilany z TR1, T-12 zasilany z AT2, T-13 zasilany z linii 20 kv Ścinawa, rozdzielnice główne AC 0,4 kv i DC 220 V, 2 baterie akumulatorów 220 V, siłownia telekomunikacyjna i systemy zasilania gwarantowanego AC są własnością TAURON Dystrybucja. Stacja jest wyposażona w agregat prądotwórczy 100 kva - własność TAURON Dystrybucja. Stanowisko transformatora TR1 i autotransformatora AT2 Aktualnie na stacji znajdują się dwa stanowiska transformatorów: 1) transformator TR1 typu TISRC /400PN, rok produkcji 1987, o przekładni 400/123/15,75 kv i mocy 250/250/50 MVA, 2) autotransformator AT2 typu ANSR3La /400PN, rok produkcji 1981/2009 (rok naprawy), o przekładni 400/123/15,75 kv i mocy 250/250/50 MVA Stanowiska transformatorów są wyposażone w gaśniczą instalację zraszaczową. Granicę stron na rozdzielni 110 kv stanowią zaciski odłączników od strony szyn 110 kv i SO: 1) w polu nr 13 transformatora TR1, 2) w polu nr 25 autotransformatora AT2. Granicę podziału po stronie 15 kv ustalono na zaciskach izolatorów przepustowych trzeciego uzwojenia transformatorów. Obok stanowisk transformatora TR1 oraz autotransformatora AT2 znajdują się kioski potrzeb własnych, stanowiące własność TAURON Dystrybucja. W kiosku zlokalizowane są: 1) rozdzielnica SN, 2) transformator potrzeb własnych 15,75/0,4 kv. Zabezpieczenia, automatyka, SSiN Większość zabezpieczeń i automatyk jest w wykonaniu analogowym, w wykonaniu natablicowym. Zabezpieczenia odległościowe linii są typu LZ-32 i 7SA52 wraz z przystawkami przeciwkołysaniowymi i kompaundującymi, zabezpieczenia odległościowe transformatorów to LH1wc-2k3, zabezpieczenia różnicowe transformatorów to D202 i RADSB4, zabezpieczenia ziemnozwarciowe i nadprądowe typu RXPE-47 oraz RIT-20, RIT-30. Automatyka SPZ w polach linii jako funkcja w 7SA52. Pole sprzęgła 400kV jest wyposażone w zabezpieczenia odległościowe LZ-32 i L8a z przystawkami przeciwkołysaniowymi i kompandującymi, SPZ typu CW6, zabezpieczenia ziemnozwarciowe typu RXPE-47 oraz RIT-30, rozcinające Z31v3. Zabezpieczenie różnicowe szyn 400 kv typu RADSS, układ lokalnej rezerwy wyłącznikowej przekaźnikowy z kryterium prądowym. Rejestracja zakłóceń sieciowych jest zrealizowana w oparciu o rejestratory typu RZSm. W roku 2007 zabudowano i uruchomiono System Sterowania i Nadzoru typu Syndis. Obejmuje on wszystkie pola rozdzielni 400 kv oraz pola 110 kv TR1 i AT2. Sterowania podstawowe są realizowane ze stanowiska HMI SSiN, natomiast rezerwowe z tablic sterowniczo-pomiarowych. SSiN nie spełnia aktualnych Standardów PSE Operator S.A. Regulacja napięcia transformatorów jest realizowana przez układ ARST-2 z 1999 r., w 2012 r. zostanie zainstalowany nowy układ ARST firmy Mikronika. Nie ma monitoringu transformatorów. PSE Operator S.A. przewiduje w ramach tej inwestycji modernizację EAZ. Wszystkie obwody wtórne będą zlokalizowane w nowym budynku technologicznym. Nowe cyfrowe zabezpieczenia zainstalowane w polach linii 400kV - 7SA52 należy dostosować do protokołu komunikacyjnego i wykorzystać, w przypadku uzasadnionym należy dostarczyć nowe, a w/w zdemontować i przekazać Zamawiającemu. Wyposażenie obwodów wtórnych stacji zrealizować zgodnie ze Standardami PSE Operator S.A. str. 79

16 Pomiary energii Rozdzielnia 400 kv pomiary bilansowe: 1) w polu transformatora TR1 i autotransformatora AT2 zainstalowane są czterokwadrantowe elektroniczne liczniki klasy 0,2 mierzące energię czynną oraz bierną w obu kierunkach oraz umożliwiające pomiar strat I2 oraz U2, 2) w polach linii Mikułowa i Pasikurowice zainstalowane są czterokwadrantowe elektroniczne liczniki klasy 0,2 mierzące energię czynną oraz bierną w obu kierunkach oraz umożliwiające pomiar strat I2 oraz U2, 3) liczniki przekazują dane do systemu akwizycji danych za pomocą koncentratora FAG i komutowanej drogi łączności. Wszystkie urządzenia są zamontowane w szafie pomiarowej. Rozdzielnia 110 kv pomiary rozliczeniowe: - w polu transformatora TR1 i autotransformatora AT2 zainstalowane są czterokwadrantowe elektroniczne liczniki klasy 0,2 mierzące energię czynną oraz bierną w obu kierunkach oraz umożliwiające pomiar strat I 2 oraz U 2. Liczniki przekazują dane do systemu akwizycji danych za pomocą koncentratora FAG i komutowanej drogi łączności. Wszystkie urządzenia są zamontowane w szafach pomiarowych. Potrzeby własne: - w polach T11 i T12 po stronie 0,4 kv zainstalowane są liczniki umożliwiające pomiar energii czynnej i biernej dostarczanej na zasilanie potrzeb własnych z trzecich uzwojeń autotransformatorów. Liczniki przekazują dane do systemu akwizycji danych za pomocą koncentratora FAG i komutowanej drogi łączności. Ochrona obiektu i zabezpieczenie przeciwpożarowe W stanie obecnym stacja Czarna nie posiada systemu kontroli dostępu (ACC), systemu sygnalizacji włamania i napadu (SSWiN) oraz systemu telewizji przemysłowej (CCTV). Ogrodzenie jest nowe z siatki, wykonane w 2007 roku w ramach zadania inwestycyjnego Przystosowanie ogrodzeń do montażu systemu ochrony technicznej stacji. Brama wjazdowa i furtka wejściowa nowe wraz z wideobramofonem wykonane w ramach tego samego zadania. Stacja była rozbudowywana: 1) konstrukcje wysokie pod aparaturę i ich fundamenty r. 2) modrnizacja R 400 kv r. (pole nr 1 linia 400 kv Mikułowa, nr 7 linia 400 kv Pasikurowice) polegająca na: a) wymianie ograniczników - nowe SBK 336, b) wymianie przekładników napięciowych - nowe CPTf 420, 3) modernizacja R 400 kv r. (pole nr 2 TR1, nr 6 AT2,) polegająca na wymianie przekładników napięciowych - nowe SVS 420/1, 4) rozbudowa R 110 kv r. (pole nr 13 TR1, nr 25 AT2,) polegająca na: a) wymianie przekładników kombinowanych nowe VAU 123, b) wymianie ograniczników - nowe 3EL PJ31-4KA1, 5) ogrodzenie zewnętrzne rozdzielni 400 kv r. 6) naprawa kanałów kablowych i grodzi ppoż r. 7) naprawa oświetlenia zewnętrznego 2010 r. str. 80

17 3. STAN AKTUALNY - DANE PODSTAWOWE SE CZARNA 3.1. Lokalizacja stacji. Aktualny stan formalno-prawny Projektowana inwestycja zlokalizowana jest na terenie istniejącej stacji elektroenergetycznej 400/110 kv Czarna, znajdującej się na działce nr 429/1, będącej własnością Skarbu Państwa w wieczystym użytkowaniu przez Polskie Sieci Elektroenergetyczne Operator S. A. oraz na działce nr 429/8 i 197/5, będącej własnością TAURON Dystrybucja o/legnica Warunki gruntowo-wodne Na terenie przedmiotowej działki podłoże stanowią grunty spoiste w postaci glin zwięzłych, pyłów piaszczystych i glin pylastych.grunty gliniaste w podłożu są gruntami wysadzinowymi. Parametry mechaniczno - fizyczne gruntu w podłożu gruntowym: Warstwa pierwsza złozona z glin zwięzłych, glin zwięzłych przewarstwionych wkładkami ilastymi, glin pylastych. Parametry fizyko mechaniczne: 1 - stopień plastyczności gruntu IL = 0, wilgotność naturalna Wn = 20% 3 - ciężar objętościowy gruntu y = 2,07 T/m 3 Na badanym terenie występuje jeden typ wód gruntowych są to wody wsiakowe pochodzące z infiltracji wód opadowych. Poziom występowania wody gruntowej jest bezpośrednio związany z wielkością opadów atmosferycznych, gdzie poziom wód może pojawić się nawet przy samej powierzchni terenu. W tych warunkach gruntowych woda może być agresywna lub średnio agresywna do betonu. Na konstrukcji betonowej podziemnej stosować izolacje bitumiczne, a beton do konstrukcji powinien posiadać odpowiednią odporność na korozję. W nawiązaniu do Rozporządzenia Ministra Spraw Wewnętrznych i Administracji z r. w sprawie ustalenia geotechnicznych warunków posadowienia obiektów budowlanych (Dz.U ) obiekt kwalifikuje się do pierwszej kategorii geotechnicznej 3.3. Warunki zwarciowe Wartości mocy i prądów zwarć w rozdzielniach 400 kv i 110 kv SE Czarna wyznaczono dla układu normalnego lato 2010 r.: Rozdzielnia 400 kv: Moc zwarcia 3 - fazowego: 8031MVA Prąd zwarcia 3 - fazowego: A Prąd zwarcia 2-fazowego: A Prąd zwarcia doziemnego: 9663 A X0/X1 1,59 Rozdzielnia 110 kv: Moc zwarcia 3 - fazowego: 4180 MVA Prąd zwarcia 3 - fazowego: A Prąd zwarcia 2-fazowego: A Prąd zwarcia doziemnego: A X0/X1 0,83 str. 81

18 Wartości mocy i prądów zwarć po rozbudowie rozdzielni 400 kv aparatura, oszynowanie i konstrukcje powinny być dostosowane do prądu zwarciowego 50 ka. Spodziewane wartości mocy i prądów zwarć po wprowadzeniu 2-torowej linii ze stacji Polkowice. Rozdzielnia 400 kv: Moc zwarcia 3 - fazowego: MVA Prąd zwarcia 3 - fazowego: A Prąd zwarcia 2-fazowego: A Prąd zwarcia doziemnego: A X0/X1 1,15 Rozdzielnia 110 kv: Moc zwarcia 3 - fazowego: 3870 MVA Prąd zwarcia 3 - fazowego: A Prąd zwarcia 2-fazowego: A Prąd zwarcia doziemnego: A X0/X1 0, Zagospodarowanie terenu Teren stacji jest ogrodzony, zagospodarowany i uzbrojony. Na terenie stacji znajdują się: 1) rozdzielnia 400 kv, 2) rozdzielnia 110 kv, 3) stanowisko transformatora 400/110/15,75 kv TR1, 4) stanowisko autotransformatora 400/110/15,75 kv AT2, 5) obiekty kubaturowe: a) budynek techniczny z pomieszczeniami nastawni- należy do TAURON Dystrybucja, b) budynek potrzeb własnych przy transformatorze TR1- należy do TAURON Dystrybucja, c) budynek potrzeb własnych przy autotransformatorze AT2 - należy do TAURON Dystrybucja, 6) układ dróg wewnętrznych i dojazdowych, 7) uzbrojenie terenu: a) uziom kratowy stacji, b) oświetlenie zewnętrzne, c) kable sterownicze, sygnalizacyjne i teletechniczne, d) kanały kablowe dla kabli sterowniczych, e) kanalizacja deszczowa, sanitarna oraz odwodnienia i odolejenia stanowisk transformatorów. str. 82

19 Rozdzielnia 110 kv z potrójnym układem szyn zbiorczych, 16-polowa posiada: 1) część należącą do TAURON Dystrybucja. a) dwanaście pól liniowych, b) dwa pola łącznika poprzecznego, 2) część należąca do PSE Operator S.A. a) pole transformatora TR1, b) pole autotransformatora AT2. Stanowisko transformatora TR1 i autotransformatora AT2 posiadają fundamenty ze szczelnymi misami olejowymi, połączonymi z instalacją odwodnienia i separacją oleju stanowisk odprowadzającą zaolejone wody opadowe do separatorów oleju typu AWAS HI 2000 (2 szt). Wody odprowadzane są na zewnątrz stacji do rowu na warunkach pozwolenia wodnoprawnego (aktualne do r). Na stanowisku TR1 i AT2 znajdują się portalowe bramki transformatorowe, stalowe, kratowe. Przy stanowisku TR1 i AT2 zlokalizowane są budynki potrzeb własnych z aparaturą 15 kv i transformatorem potrzeb własnych, stanowiące własność TAURON Dystrybucja Obwody pierwotne Wyposażenie stacji Rozdzielnia 400 kv Istniejąca rozdzielnia 400 kv pracuje obecnie w układzie 2S+SO pól liniowych. Pole linii Mikułowa nr 1 wyposażone jest w : 1) odłączniki szynowe a) sys.1 typu GSSB z napędem silnikowym noży głównych produkcji HAPAM, b) sys.2 typu GSSB-AM z jednym nożem uziemiającym z napędem silnikowym, noży głównych i noży uziemiających produkcji HAPAM, 2) wyłącznik typu DLF 420 nc4 produkcji ZWAR, 3) przekładniki prądowe pięciordzeniowe typu IOSK 420 SR produkcji HEAFELY, 4) odłącznik liniowy z dwoma nożami uziemiającymi typu GSSB II AM 420 produkcji HAPAM, 5) odłącznik szyny obejściowej typu ONS-82-SP produkcji ZWAR, 6) przekładniki napięciowe czterordzeniowe typu CPTF 420 produkcji TRENCH, 7) ograniczniki przepięć typu SBK 336/ produkcji Tridelta, 8) dławiki w.cz. typu LTF 1.0/2000/102 produkcji TRENCH. Pole transformatora TR1 nr 2 wyposażone jest w : 1) odłączniki szynowe a) sys.1 typu GSSB z napędem silnikowym noży głównych produkcji HAPAM, b) sys.2 typu GSSB-AM z jednym nożem uziemiającym z napędem silnikowym, noży głównych i noży uziemiających produkcji HAPAM, 2) wyłącznik typu DLF 420 nc4 produkcji ZWAR, 3) przekładniki prądowe pięciordzeniowe typu IOSK 420 SR produkcji HEAFELY, 4) przekładniki napięciowe czterordzeniowe typu SVS 420/1 produkcji TRENCH, str. 83

20 5) uziemnik transformatorowy typu OZP8-1 produkcji ZWAR, 6) ograniczniki przepięć typu GZSMW 330 produkcji ZWAR. Pole sprzęgła poprzeczno - obejściowe nr 4/5 wyposażone jest w : 1) odłączniki szynowe a) sys.1 typu GSSB z napędem silnikowym noży głównych produkcji HAPAM, b) sys.2 typu GSSB-AM z jednym nożem uziemiającym z napędem silnikowym, noży głównych i noży uziemiających produkcji HAPAM, 2) wyłącznik typu DLF 420 nc4 produkcji ZWAR, 3) przekładniki prądowe pięciordzeniowe typu IOSK 420 SR produkcji HEAFELY, 4) przekładniki napięciowe trójrdzeniowe typu UCA-400 produkcji ZWAR, 5) odłącznik szynowy sys. 2 typu GSSB AM z jednym nożem uziemiającym z napędem silnikowym produkcji HAPAM, 6) odłącznik szyny obejściowej typu ONS-82-SP produkcji ZWAR, 7) uziemnik szyny obejściowej typu OZP8-1 produkcji ZWAR. Pole transformatora AT2 nr 6 wyposażone jest w : 1) odłączniki szynowe a) sys.1 typu GSSB z napędem silnikowym noży głównych produkcji HAPAM, b) sys.2 typu GSSB-AM z jednym nożem uziemiającym z napędem silnikowym noży głównych i noży uziemiających produkcji HAPAM, 2) wyłącznik typu DLF 420 nc4 produkcji ZWAR, 3) przekładniki prądowe pięciordzeniowe typu IOSK 420 SR produkcji HEAFELY, 4) przekładniki napięciowe czterordzeniowe typu SVS 420/1 produkcji TRENCH, 5) uziemnik transformatorowy typu OZP8-1 produkcji ZWAR, 6) ograniczniki przepięć typu PEXLIM P336-TH420 produkcji ABB. Pole linii Pasikurowice nr 7 wyposażone jest w : 1) odłączniki szynowe a) sys.1 typu GSSB z napędem silnikowym noży głównych produkcji HAPAM, b) sys.2 typu GSSB-AM z jednym nożem uziemiającym z napędem silnikowym noży głównych i noży uziemiających produkcji HAPAM, 2) wyłącznik typu DLF 420 nc4 produkcji ZWAR, 3) przekładniki prądowe pięciordzeniowe typu IOSK 420 SR produkcji HEAFELY, 4) odłącznik liniowy z dwoma nożami uziemiającymi typu GSSB II AM 420 produkcji HAPAM, 5) odłącznik szyny obejściowej typu ONS-82-SP produkcji ZWAR, 6) przekładniki napięciowe czterordzeniowe typu CPTF 420 produkcji TRENCH, 7) ograniczniki przepięć typu SBK 336/ produkcji Tridelta, 8) dławiki w.cz. typu TZ /05 produkcji TRENCH. str. 84

21 Oszynowanie wykonane jest: 1) szyn zbiorczych przewodami 2xAFL mm2, zawieszonymi na łańcuchach izolatorowych mocowanych dwupunktowo, 2) górne pól liniowych przewodami 2xAFL mm2, zawieszonymi na łańcuchach izolatorowych mocowanych dwupunktowo, 3) górne pól transformatorowych przewodami 2xAFL mm2, zawieszonymi na łańcuchach izolatorowych dwurzędowych mocowanych jednopunktowo, 4) pól pomiędzy aparatami przewodem 2xAFL mm2. 5) w polach TR1 i AT2 między wyłącznikami, a przekładnikami prądowymi oszynowanie rurowe 120x6 typu PA38 Schemat rozdzielni 400 kv z istniejącym wyposażeniem przedstawiono na rysunku nr B3. Rozdzielnia 110 kv Rozdzielnia 110 kv jest własnością TAURON Dystrybucja. Własnością PSE Operator S.A. jest pole strony 110 kv transformatora TR1 i autotransformatora AT2. Rozdzielnia 110 kv jest typu napowietrznego, o budowie szkieletowej w układzie trzysystemowym z sekcjonowaniem dwóch systemów, z dwoma polami łączników poprzecznych, 12 polami liniowymi i oddzielnymi szynami obejściowymi dla pola transformatora TR1 i autotransformatora AT2. Własność PSE Operator S.A. stanowią pola: Pole nr 13 transformator TR1 250 MVA, 400/110 kv; Pole nr 25 transformator AT2 250 MVA, 400/110 kv. Pole transformatora TR1 nr 13 wyposażone jest w : 1) odłączniki szynowe a) sys.1 typu ONIII 110W/16 z napędem silnikowym noży głównych produkcji ZWAR b) sys.2 typu ONIII 110W/16 z napędem silnikowym noży głównych produkcji ZWAR c) sys.3 typu ONIII 110W/16 z napędem silnikowym noży głównych produkcji ZWAR 2) wyłącznik typu DLF 123 nc2 produkcji ZWAR, 3) przekładniki kombinowane typu VAU 123 produkcji KONCAR, 4) odłącznik transformatorowy typu ONIII 110W/16 z napędem silnikowym noży uziemiających produkcji ZWAR, 5) odłącznik szyny obejściowej typu ONIII 110W/16 z napędem silnikowym noży głównych produkcji ZWAR, 6) ograniczniki przepięć typu 3EL2096-2PJ31-4KA1 produkcji SIEMENS. Pole autotransformatora AT2 nr 25 wyposażone jest w : 1) odłączniki szynowe a) sys.1 typu ONIII 110W/16 z napędem silnikowym noży głównych produkcji ZWAR b) sys.2 typu ONIII 110W/16 z napędem silnikowym noży głównych produkcji ZWAR c) sys.3 typu ONIII 110W/16 z napędem silnikowym noży głównych produkcji ZWAR 2) wyłącznik typu DLF 123 nc2 produkcji ZWAR, 3) przekładniki kombinowane typu VAU 123 produkcji KONCAR, str. 85

22 4) odłącznik transformatorowy typu ONIII 110W/16 z napędem silnikowym noży uziemiających produkcji ZWAR, 5) odłącznik szyny obejściowej typu ONIII 110W/16 z napędem silnikowym noży głównych produkcji ZWAR, 6) ograniczniki przepięć typu 3EL2096-2PJ31-4KA1 produkcji SIEMENS. Schemat rozdzielni 110 kv z istniejącym wyposażeniem przedstawiono na rysunku nr B5. Stanowisko transformatora TR1 Na szczelnym stanowisku transformatora TR1 znajdują się: 1) transformator na napięcie 400/123/15,75 kv o mocy 250/250/50 MVA o grupie połączeń YNyn0d11 typu TISRC /400PN z roku 1987, 2) w punkcie neutralnym przekładnik prądowy J30-2MO, 3) po stronie 15 kv - połączenie kablowe, z istniejącym transformatorem potrzeb własnych, zlokalizowane w budynku obok stanowiska TR1. Dane transformatora TR1 400/123/15,75 kv 250/250/50 MVA 1) typ: TISRC /400PN 2) rok produkcji: ) przełącznik zaczepów: prod. MR 4) napięcia: 400/123/15,75 kv 5) moce: 250/250/50 MVA 6) prądy: 361/1173/1832 A 7) układ połączeń: YNyn0d11 8) przekładniki prądowe w przepustach izolatorów 400 kv pięc rdzeni (przekładnia 500/1, moce: 90, 60,60,45,45) 9) przekładniki prądowe w przepustach izolatorów 110 kv - 4 rdzenie (przekładnia 1600/1, moce 90, 45,45,45) Transformator TR1 należy wyposażyć w moduł monitoringu. Zdemontowany zostanie kabel łączący rozdzielnie 15 kv, z trzecim uzwojeniem transformatora TR1 z budynkiem potrzeb własnych. Stanowisko autotransformatora AT2 Na szczelnym stanowisku autotransformatora AT2 znajdują się: 1) autotransformator na napięcie 400/123/15,75 kv o mocy 250/250/50 MVA o grupie połączeń YNa0d11 typu ANSR3La /400PN z roku 1981/2009 (rok naprawy), 2) w punkcie neutralnym przekładnik prądowy J30-2MO, 3) po stronie 15 kv - połączenie kablowe, z istniejącym transformatorem potrzeb własnych, zlokalizowane w budynku obok stanowiska AT2. Dane autotransformatora AT2 400/123/15,75 kv 250/250/50 MVA 1) typ: ANSR3La /400PN 2) rok produkcji: 1981/2009 (rok naprawy) 3) przełącznik zaczepów: prod. MR str. 86

23 4) napięcia: 400/123/15,75 kv 5) moce: 250/250/50 MVA 6) prądy: 352/1173,5/1832,9 A 7) układ połączeń: Yna0d11 8) przekładniki prądowe w przepustach izolatorów 400 kv 4 rdzenie (przekładnia 300/1, moce: 30, 30, 45, 15 VA) 9) przekładniki pradowe w przepustach izolatorów 110 kv - 4 rdzenie (przekładnia 1250/1, moce 30, 30,45,15 VA) Istniejący autotransformator AT2 należy wyposażyć w moduł monitoringu. Zdemontowany zostanie kabel łączący rozdzielnie 15 kv, z trzecim uzwojeniem autotransformatora AT2 z budynkiem potrzeb własnych. Misy olejowe TR1 i AT2 zostały wykonane w latach 90-tych XX wieku. Obecny stan techniczny jest dobry. W związku z przeprowadzona rozbudową stacji i remontami transformatorów należy wykonać konserwację mis olejowych. Stanowiska transformatorów są wyposażone w instalację odolejenia i odprowadzenia wód opadowych oraz instalację zraszaczową. Obok stanowisk transformatora TR1 oraz autotransformatora AT2 znajdują się kioski potrzeb własnych, stanowiące własność TAURON Dystrybucja. W kiosku zlokalizowane są: 1) rozdzielnica SN, 2) transformator potrzeb własnych 15,75/0,4 kv. Na terenie stacji znajduje się uziom stacyjny wykonany 20 lat temu. Instalacja uziemiająca spełnia wymagania przepisów, brak uziemienia części siatki ogrodzenia. Oświetlenie terenu wykonane jest za pomocą latarni stalowo ocynkowanymi. Obecne oświetlenie nie spełnia wymagań obowiązujących standardów PSE Operator S.A. Od bezpośrednich wyładowań atmosferycznych, chroniona jest za pomocą zwodów zainstalowanych na konstrukcjach wysokich rozdzielni 400 kv i zwodów wolnostojących pionowych. Istniejące zwody pozostaną w pracy. Urządzenia rozdzielni 400 kv są chronione od przepięć za pomocą ograniczników przepięć, które zainstalowane są w polach liniowych i transformatorowych. Urządzenia pól transformatorowych 110 kv chronione są za pomocą ograniczników przepięć, które zainstalowane są w polach transformatorowych. str. 87

24 Zestawienie podstawowej aparatury, przewodów i osprzętu do demontażu Lp. Typ Wyszczególnienie Producent Jedn. Ilość Uwagi GSSB-AM ROZDZIELNIA 400 kv Odłącznik 400 kv, 3-biegunowy z jednym nożem uziemiającym napędami silnikowymi noży głównych i noży uziemiających 2. GSSB Odłącznik 400 kv, 3-biegunowy z napędami silnikowymi noży głównych HAPAM kpl. 6 Zwrot do magazynu HAPAM kpl. 5 Zwrot do magazynu 3. DLF 420 nc4 Wyłącznik 400 kv ZWAR szt. 5 Zwrot do magazynu 4. IOSK 420 SR Przekładnik prądowy 400 kv 1- fazowy, napowietrzny, pięciordzeniowy o przekładni /1/1/1/1/1A 5. UCA-400 Przekładnik napięciowy 400 kv, 1-fazowy, napowietrzny, trójuzwojeniowy o przekładni 420 0,1 0,1 0,1 / / / kv HEAFELY szt. 15 Zwrot do magazynu ZWAR szt. 3 Zwrot do magazynu 6. ONS-82-SP Odłącznik 400 kv 3-biegunowy ZWAR kpl. 3 Zwrot do magazynu 7. GSSB II -AM- 420 Odłącznik 400 kv, 3-biegunowy z dwoma nożami uziemiającymi napędami silnikowymi noży głównych i noży uziemiających 8. OZP8-1 Uziemnik transformatorowy i szyny obejściowej HAPAM kpl. 2 Zwrot do magazynu ZWAR szt. 3 Zwrot do magazynu 9. GZSMW 330 Ogranicznik przepięć ZWAR szt. 6 Zwrot do magazynu 10. LTF.0/2000/102 Dławik w. cz. TRENCH szt. 2 Zwrot do magazynu 11. TZ /05 Dławik w. cz. TRENCH szt. 3 Zwrot do magazynu 12. Izolatory wsporcze kpl. 30 Do utylizacji 13. LS 75/24/100 Izolator odciągowy 400kV szt. 684 Do utylizacji 14. AFL Oszynowanie kpl. 1 Do utylizacji 15. PA38 120x6 Oszynowanie kpl. 1 Do utylizacji Fundamenty pod aparaturę kpl. 1 Do utylizacji 17. ON150 Słup Y52 szt. 1 Do utylizacji str. 88

25 Lp. Typ Wyszczególnienie Producent Jedn. Ilość Uwagi FT-5/B1 Fundament szt. 4 Do utylizacji 19. LS-75/21 Łańcuchy izolatorów szt. 9 Do utylizacji 20. 2xAFL-1,7 95mm 2 Przewód odgromowy m 1848 Do utylizacji 21. 2xAFL8-525mm 2 Przewód roboczy m 1848 Do utylizacji 22. Szafki kablowa szt. 5 Do utylizacji ROZDZIELNIA 110 kv 23. ONIII 110W/16 Odłącznik szynowy ZWAR kpl. 2 Zwrot do magazynu 24. DLF 123 nc2 Wyłącznik ZWAR kpl. 2 Zwrot do magazynu 25. ONIII 110W/16 Odłącznik transformatorowy ZWAR kpl. 2 Zwrot do magazynu 26. ONIII 110W/16 Odłącznik szyny obejściowej ZWAR kpl. 2 Zwrot do magazynu Izolatory odciagowe kpl. 1 Do utylizacji 28. AFL Oszynowanie kpl. 1 Do utylizacji Fundamenty pod aparaturę kpl. 1 Do utylizacji 30. Szafki kablowa szt. 2 Do utylizacji 3.6. Potrzeby własne Zasilanie potrzeb własnych z sieci SN Informacje ogólne Potrzeby własne AC 230/400 V zasilane są: 1) podstawowo - z uzwojenia wyrównawczego 15 kv transformatora TR1 400/123/15,75 kv o mocy 250/250/50 MVA, poprzez transformator potrzeb własnych T11 15,75/0,4 kv o mocy 630 kva (sekcja 1) oraz z uzwojeia wyrównawczego 15 kv autotransformatora AT2 400/123/15,75 kv o mocy 250/250/50 MVA, poprzez transformator potrzeb własnych T12 15,75/0,4 kv o mocy 630 kva (sekcja 2), 2) rezerwowo - z linii 20 kv Ścinawa poprzez transformator potrzeb własnych T13, 21/0,4 kv o mocy 630 kva. Połączenia pomiędzy uzwojeniami wyrównawczymi a transformatorami potrzeb własnych T11 i T12 wykonane są kablami 3xYAHKYs 1x120. Połączenie pomiędzy linią Ścinawa a polem SN w budynku transformatora T13 wykonane jest kablem HAKnFta 3x120. Przy stanowisku TR1 znajduje się budynek potrzeb własnych, w którym zlokalizowane są: 1) transformator potrzeb własnych T11 typu TOx 630/15, str. 89
