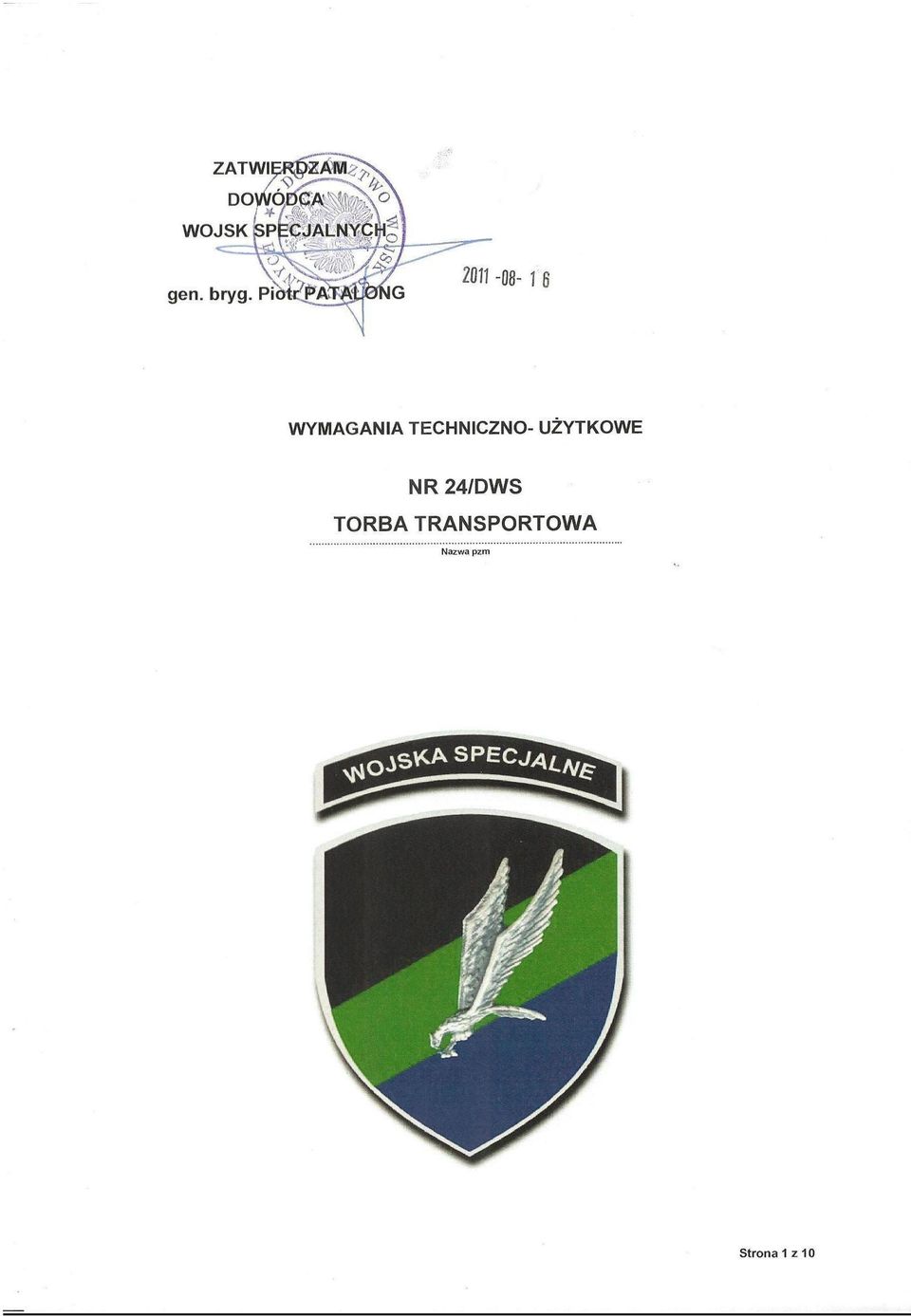

1 Strona 1 z 14

2 I. PRZEZNACZENIE Torba transportowa z systemem jezdnym jest przeznaczona dla użytkownika wojskowego. Materiałem zasadniczym torby jest tkanina wykonana z przędzy poliamidowej o masie liniowej 700 DEN) powleczonej trzykrotnie powłoką poliuretanową z apreturą teflonu. To rozwiązanie zapewnia podwyższoną wytrzymałość na przetarcia i zginanie oraz wysoką wodoodporność. Materiał wykonany jest w trwałym kolorze czarnym. Torba zamykana jest na zamek błyskawiczny dwusuwakowy wszyty w kształcie podkowy. Sposób ten umożliwia szybkie otwarcie i wygodny dostęp do wnętrza torby. II. WYMAGANIA TECHNICZNE 1. Torba posiada 2 kieszenie zewnętrzne zapinane na zamek błyskawiczny średniospiralny, jedna kieszeń z przodu druga z boku torby; 2. Kieszeń przednia torby posiada 3 wewnętrzne elastyczne kieszenie o wymiarach 11x16 cm; 3. Klapa posiada szerokie otwarcie zapinane na dwukierunkowy zamek błyskawiczny typu YKK z jedną kieszenią wewnętrzną umieszczoną pod klapą; 4. Torba posiada szeroką podstawę z dużymi kółkami ułatwiającymi transport i stabilną pozycję w pionie, system jezdny typu Troley jest bardzo cichy i wytrzymały na uszkodzenia; 5. Na podstawie torby umieszczono dodatkową listwę ochronną wykonaną z tworzywa sztucznego w kolorze czarnym o wymiarach 21 x 4 x 1,5 cm, listwa stabilizuje pozycję torby w pionie i chroni zawartość przed bezpośrednim kontaktem z podłożem; 6. Kółka transportowe o średnicy 85 mm wykonane z kauczuku zapewniają trwałość systemu jezdnego ; 7. Kółka transportowe posiadają wysokie osłony ułatwiające transport po schodach; 8. Uchwyt transportowy systemu jezdnego wykonany jest z tworzywa sztucznego, ma wymiary 18 cm szerokości i 18 cm długości w pozycji wyciągniętej, po wciśnięciu przycisku znajdującego się na środku uchwytu można regulować jego wysokość, ułatwiając transport w terenie pochyłym; 9. Wewnątrz torby znajduje się osiem elastycznych kieszeni umożliwiających dobre rozmieszczenie drobnego ekwipunku; Strona 2 z 14

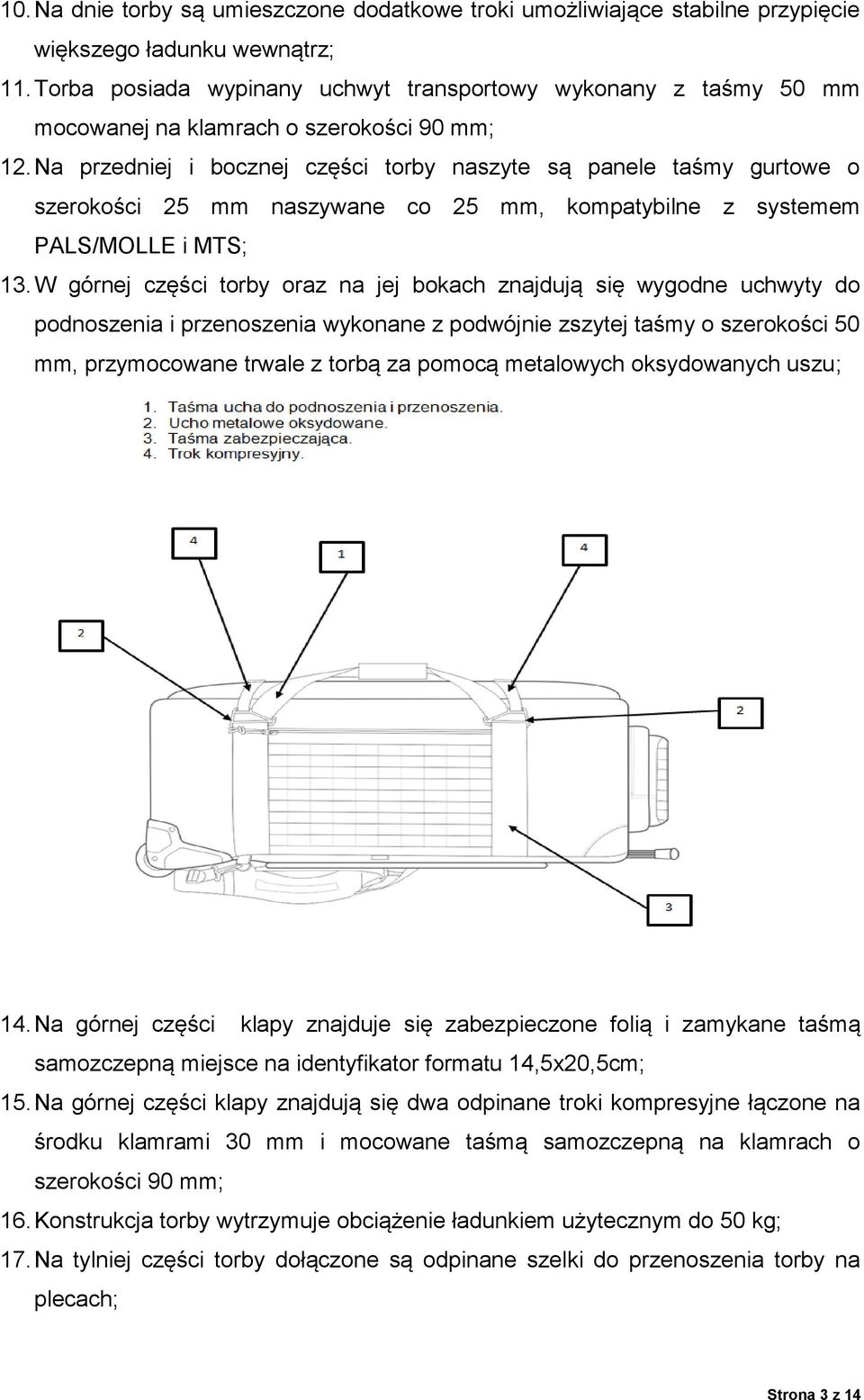

3 10. Na dnie torby są umieszczone dodatkowe troki umożliwiające stabilne przypięcie większego ładunku wewnątrz; 11. Torba posiada wypinany uchwyt transportowy wykonany z taśmy 50 mm mocowanej na klamrach o szerokości 90 mm; 12. Na przedniej i bocznej części torby naszyte są panele taśmy gurtowe o szerokości 25 mm naszywane co 25 mm, kompatybilne z systemem PALS/MOLLE i MTS; 13. W górnej części torby oraz na jej bokach znajdują się wygodne uchwyty do podnoszenia i przenoszenia wykonane z podwójnie zszytej taśmy o szerokości 50 mm, przymocowane trwale z torbą za pomocą metalowych oksydowanych uszu; 14. Na górnej części klapy znajduje się zabezpieczone folią i zamykane taśmą samozczepną miejsce na identyfikator formatu 14,5x20,5cm; 15. Na górnej części klapy znajdują się dwa odpinane troki kompresyjne łączone na środku klamrami 30 mm i mocowane taśmą samozczepną na klamrach o szerokości 90 mm; 16. Konstrukcja torby wytrzymuje obciążenie ładunkiem użytecznym do 50 kg; 17. Na tylniej części torby dołączone są odpinane szelki do przenoszenia torby na plecach; Strona 3 z 14

4 18. Mocowanie szelek chowane jest pod dodatkową patką materiału o wymiarach 11,5 x 23,5 cm mocowaną w dolnej części taśmą samozczepną o szerokości 25 mm; 19. Szelki transportowe posiadają regulację długości za pomocą taśmy 38 mm w ich górnej części i taśmy 25 mm w dolnej części; 20. Szelki transportowe posiadają dodatkowo pas piersiowy zapinany na środku klamrą 25 mm szerokości i posiadający regulację wysokości; 21. Szelki transportowe mocowane są to torby w czterech punktach, za pomocą zatrzaskowych karabińczyków zapinanych na metalowych oksydowanych D- kształtnych uchach; 22. Górne mocowanie zostało umieszczone 51 cm od dna torby a rozstaw szelek wynosi 10,5 cm; 23. Na tylniej ścianie torba posiada dwie listwy ochronne o wymiarach 3 x 54 x 1,2 cm wykonane z tworzywa sztucznego, które zabezpieczają dno przed bezpośrednim zetknięciem z podłożem; 24. Dno torby jest wyściełane pianką o grubości 10mm; 25. Dno torby obszyte jest zamkiem cienko spiralnym po odpięciu którego uzyskujemy dostęp do wewnętrznej strony systemu jezdnego; 26. Dodatkowe wzmocnienie dna torby stanowi półsztywny profil z tworzywa sztucznego o wymiarach 40 x 85 cm 27. Wszystkie uchwyty zamków zewnętrznych wykonane są z metalu połączonego z rep sznurem w kolorze czarnym o średnicy 4 mm i długości pętli 7 cm 28. Wymagane jest złożenie przez oferenta wyników badań tkaniny zasadniczej, potwierdzonych przez akredytowane laboratorium stwierdzające zgodność parametrów oferowanego wyrobu, oraz oświadczenia o zgodności parametrów oferowanego wyrobu z zapisami zawartymi w WTU oraz dokumentach wystawionych przez producenta/importera lub oferenta o parametrach tkaniny zasadniczej; 29. W celu oceny zgodności przedmiotu oferty z wymaganiami Zamawiającego, wraz z ofertą należy przedstawić jako wzór jeden sztukę torby transportowej. Strona 4 z 14

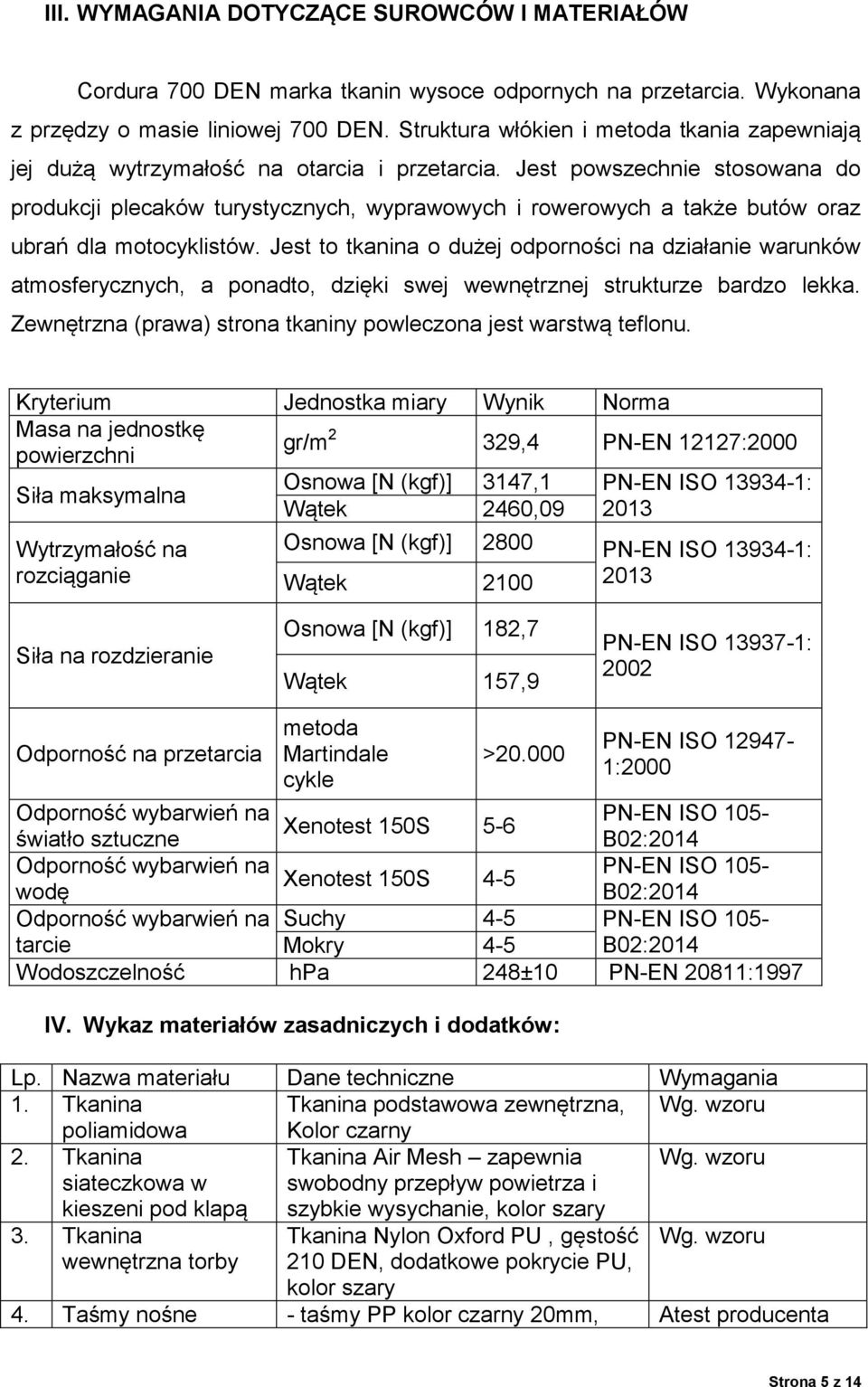

5 III. WYMAGANIA DOTYCZĄCE SUROWCÓW I MATERIAŁÓW Cordura 700 DEN marka tkanin wysoce odpornych na przetarcia. Wykonana z przędzy o masie liniowej 700 DEN. Struktura włókien i metoda tkania zapewniają jej dużą wytrzymałość na otarcia i przetarcia. Jest powszechnie stosowana do produkcji plecaków turystycznych, wyprawowych i rowerowych a także butów oraz ubrań dla motocyklistów. Jest to tkanina o dużej odporności na działanie warunków atmosferycznych, a ponadto, dzięki swej wewnętrznej strukturze bardzo lekka. Zewnętrzna (prawa) strona tkaniny powleczona jest warstwą teflonu. Kryterium Jednostka miary Wynik Norma Masa na jednostkę powierzchni gr/m 2 329,4 PN-EN 12127:2000 Siła maksymalna Osnowa [N (kgf)] 3147,1 PN-EN ISO : Wątek 2460, Wytrzymałość na rozciąganie Osnowa [N (kgf)] 2800 PN-EN ISO : Wątek Siła na rozdzieranie Osnowa [N (kgf)] 182,7 Wątek 157,9 PN-EN ISO : 2002 Odporność na przetarcia metoda Martindale cykle > PN-EN ISO :2000 Odporność wybarwień na PN-EN ISO 105- Xenotest 150S 5-6 światło sztuczne B02:2014 Odporność wybarwień na PN-EN ISO 105- Xenotest 150S 4-5 wodę B02:2014 Odporność wybarwień na Suchy 4-5 PN-EN ISO 105- tarcie Mokry 4-5 B02:2014 Wodoszczelność hpa 248±10 PN-EN 20811:1997 IV. Wykaz materiałów zasadniczych i dodatków: Lp. Nazwa materiału Dane techniczne Wymagania 1. Tkanina Tkanina podstawowa zewnętrzna, Wg. wzoru poliamidowa Kolor czarny 2. Tkanina siateczkowa w kieszeni pod klapą Tkanina Air Mesh zapewnia swobodny przepływ powietrza i szybkie wysychanie, kolor szary Wg. wzoru 3. Tkanina wewnętrzna torby Tkanina Nylon Oxford PU, gęstość 210 DEN, dodatkowe pokrycie PU, kolor szary Wg. wzoru 4. Taśmy nośne - taśmy PP kolor czarny 20mm, Atest producenta Strona 5 z 14

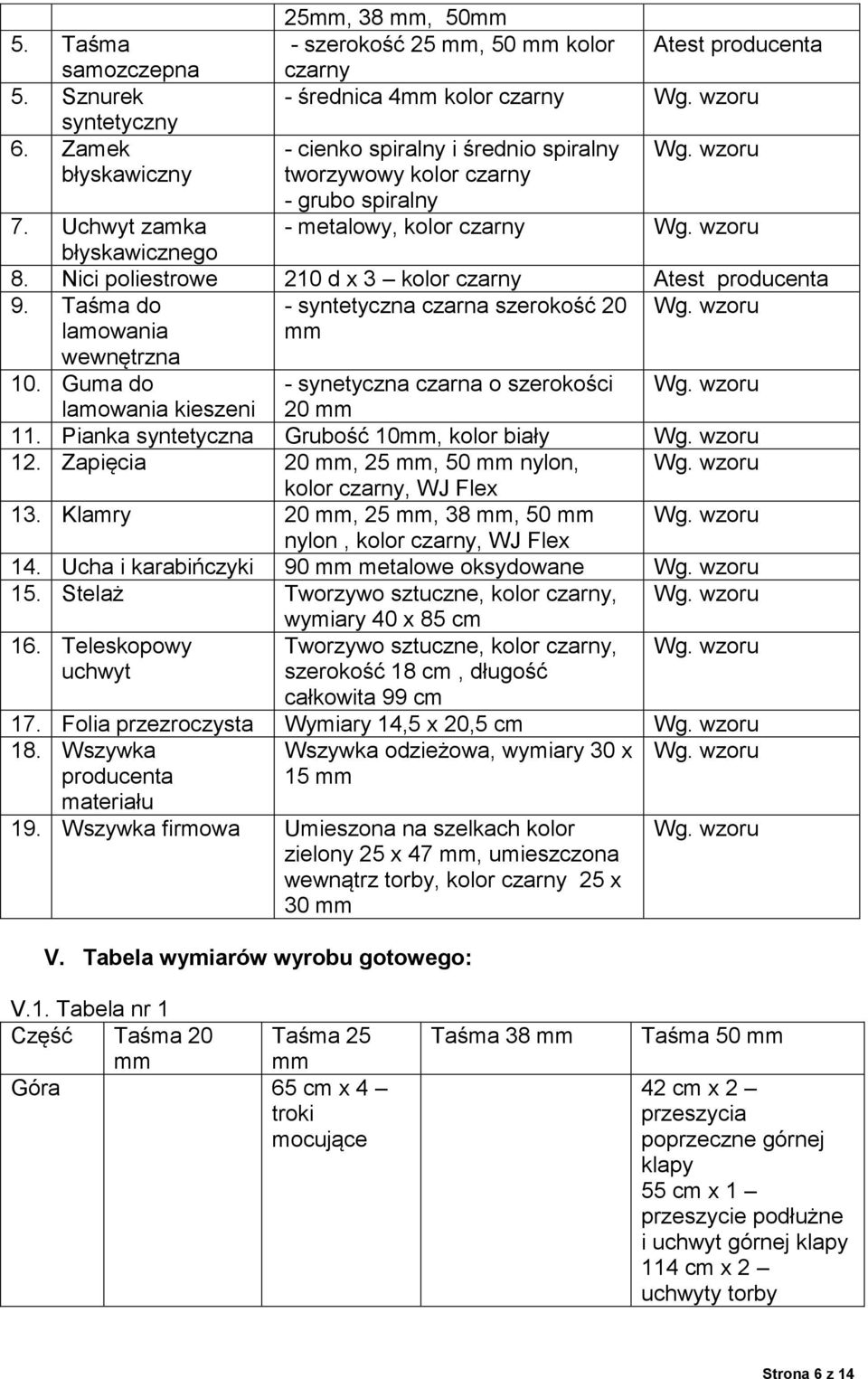

6 5. Taśma samozczepna 5. Sznurek syntetyczny 6. Zamek błyskawiczny 25mm, 38 mm, 50mm - szerokość 25 mm, 50 mm kolor Atest producenta czarny - średnica 4mm kolor czarny Wg. wzoru - cienko spiralny i średnio spiralny Wg. wzoru tworzywowy kolor czarny - grubo spiralny - metalowy, kolor czarny Wg. wzoru 7. Uchwyt zamka błyskawicznego 8. Nici poliestrowe 210 d x 3 kolor czarny Atest producenta 9. Taśma do - syntetyczna czarna szerokość 20 Wg. wzoru lamowania mm wewnętrzna 10. Guma do - synetyczna czarna o szerokości Wg. wzoru lamowania kieszeni 20 mm 11. Pianka syntetyczna Grubość 10mm, kolor biały Wg. wzoru 12. Zapięcia 20 mm, 25 mm, 50 mm nylon, Wg. wzoru kolor czarny, WJ Flex 13. Klamry 20 mm, 25 mm, 38 mm, 50 mm Wg. wzoru nylon, kolor czarny, WJ Flex 14. Ucha i karabińczyki 90 mm metalowe oksydowane Wg. wzoru 15. Stelaż Tworzywo sztuczne, kolor czarny, Wg. wzoru wymiary 40 x 85 cm 16. Teleskopowy uchwyt Tworzywo sztuczne, kolor czarny, szerokość 18 cm, długość Wg. wzoru całkowita 99 cm 17. Folia przezroczysta Wymiary 14,5 x 20,5 cm Wg. wzoru 18. Wszywka Wszywka odzieżowa, wymiary 30 x Wg. wzoru producenta 15 mm materiału 19. Wszywka firmowa Umieszona na szelkach kolor zielony 25 x 47 mm, umieszczona wewnątrz torby, kolor czarny 25 x 30 mm V. Tabela wymiarów wyrobu gotowego: Wg. wzoru V.1. Tabela nr 1 Część Taśma 20 mm Taśma 25 mm Góra 65 cm x 4 troki mocujące Taśma 38 mm Taśma 50 mm 42 cm x 2 przeszycia poprzeczne górnej klapy 55 cm x 1 przeszycie podłużne i uchwyt górnej klapy 114 cm x 2 uchwyty torby Strona 6 z 14

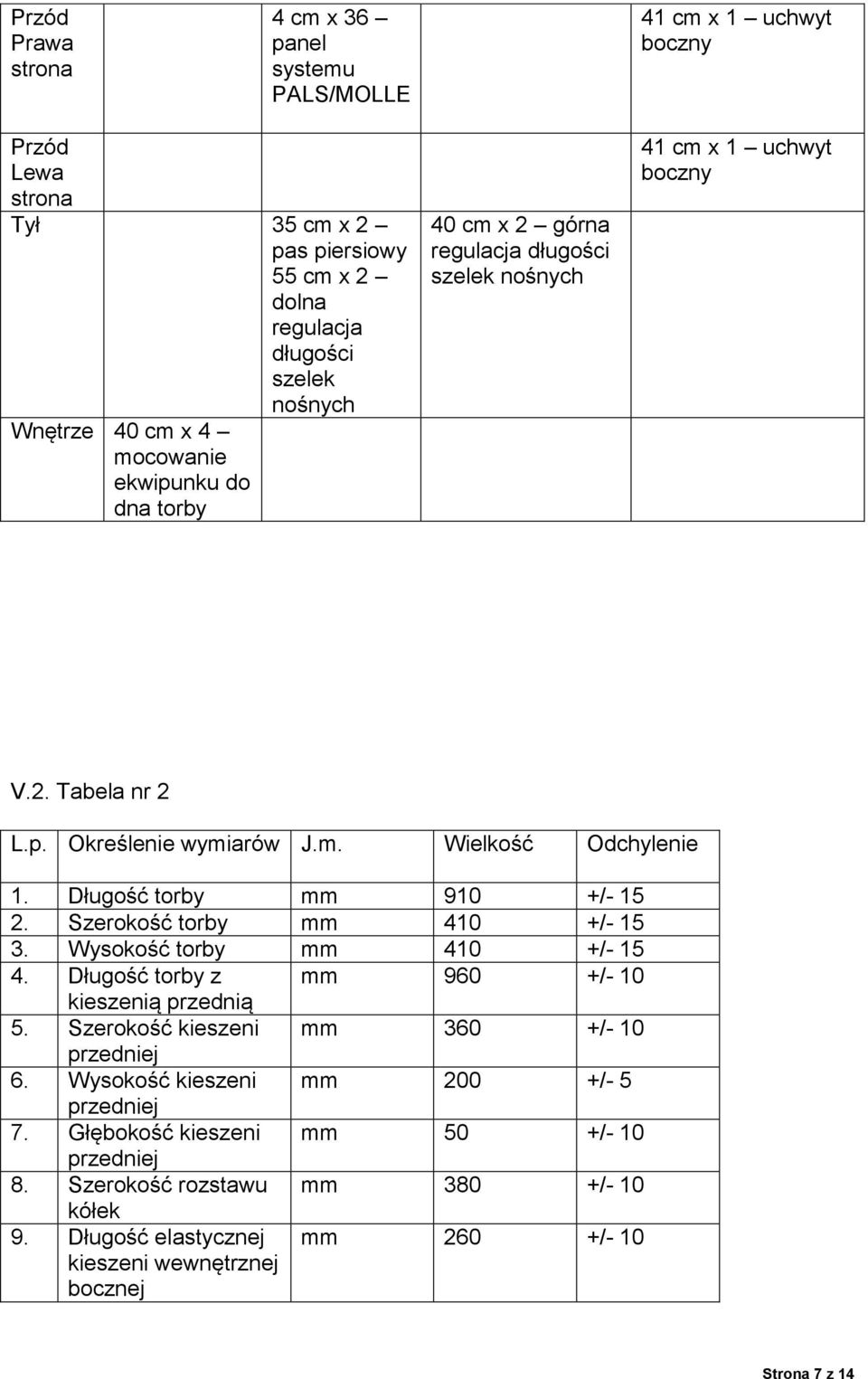

7 Przód Prawa strona 4 cm x 36 panel systemu PALS/MOLLE 41 cm x 1 uchwyt boczny Przód Lewa strona Tył 35 cm x 2 pas piersiowy 55 cm x 2 dolna regulacja długości szelek Wnętrze 40 cm x 4 mocowanie ekwipunku do dna torby nośnych 40 cm x 2 górna regulacja długości szelek nośnych 41 cm x 1 uchwyt boczny V.2. Tabela nr 2 L.p. Określenie wymiarów J.m. Wielkość Odchylenie 1. Długość torby mm 910 +/ Szerokość torby mm 410 +/ Wysokość torby mm 410 +/ Długość torby z mm 960 +/- 10 kieszenią przednią 5. Szerokość kieszeni mm 360 +/- 10 przedniej 6. Wysokość kieszeni mm 200 +/- 5 przedniej 7. Głębokość kieszeni mm 50 +/- 10 przedniej 8. Szerokość rozstawu mm 380 +/- 10 kółek 9. Długość elastycznej kieszeni wewnętrznej bocznej mm 260 +/- 10 Strona 7 z 14

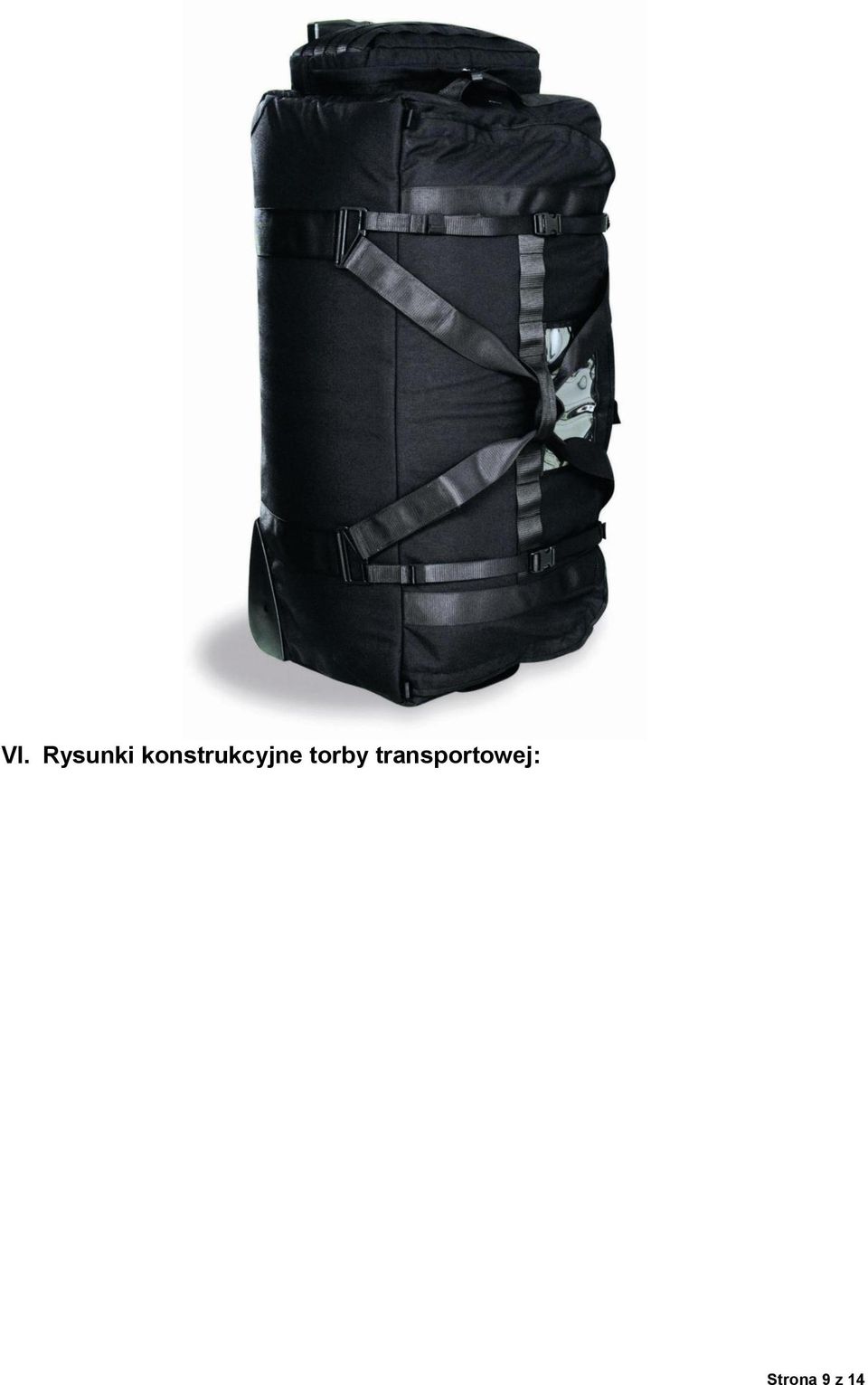

8 10. Szerokość elastycznej kieszeni wewnętrznej bocznej 11. Długość elastycznej kieszeni wewnętrznej przedniej/tylniej 12. Szerokość elastycznej kieszeni wewnętrznej przedniej/tylniej 13. Długość otwieranej klapy górnej 14. Szerokość otwieranej klapy górnej 15. Długość kieszeni pod klapą górną 16. Szerokość kieszeni pod klapą górną mm 260 +/- 10 mm 400 +/- 10 mm 260 +/- 10 mm 860 +/- 15 mm 420 +/- 10 mm 780 +/- 15 mm 390 +/- 10 Przykładowe zdjęcie torby transportowej: Strona 8 z 14

9 VI. Rysunki konstrukcyjne torby transportowej: Strona 9 z 14

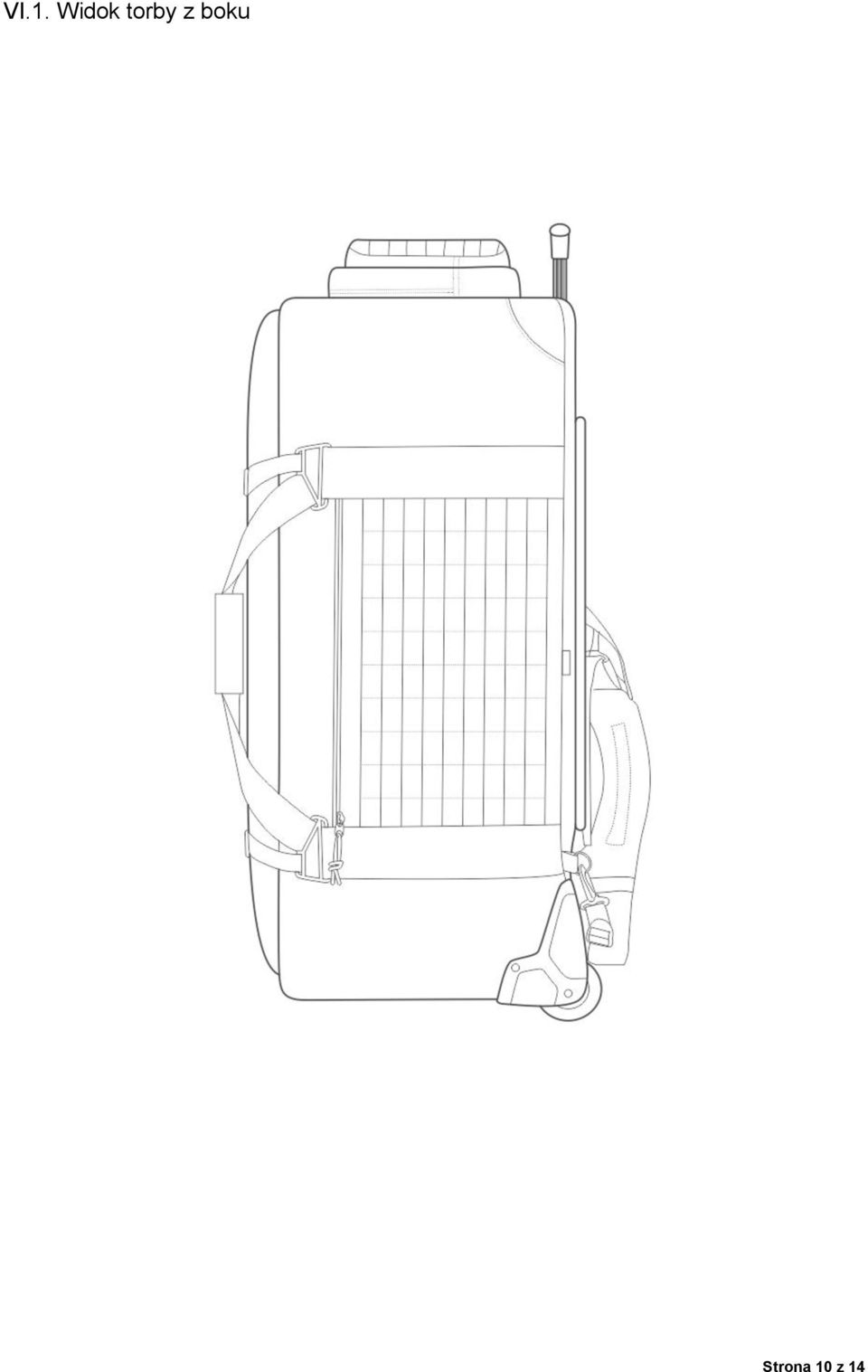

10 VI.1. Widok torby z boku Strona 10 z 14

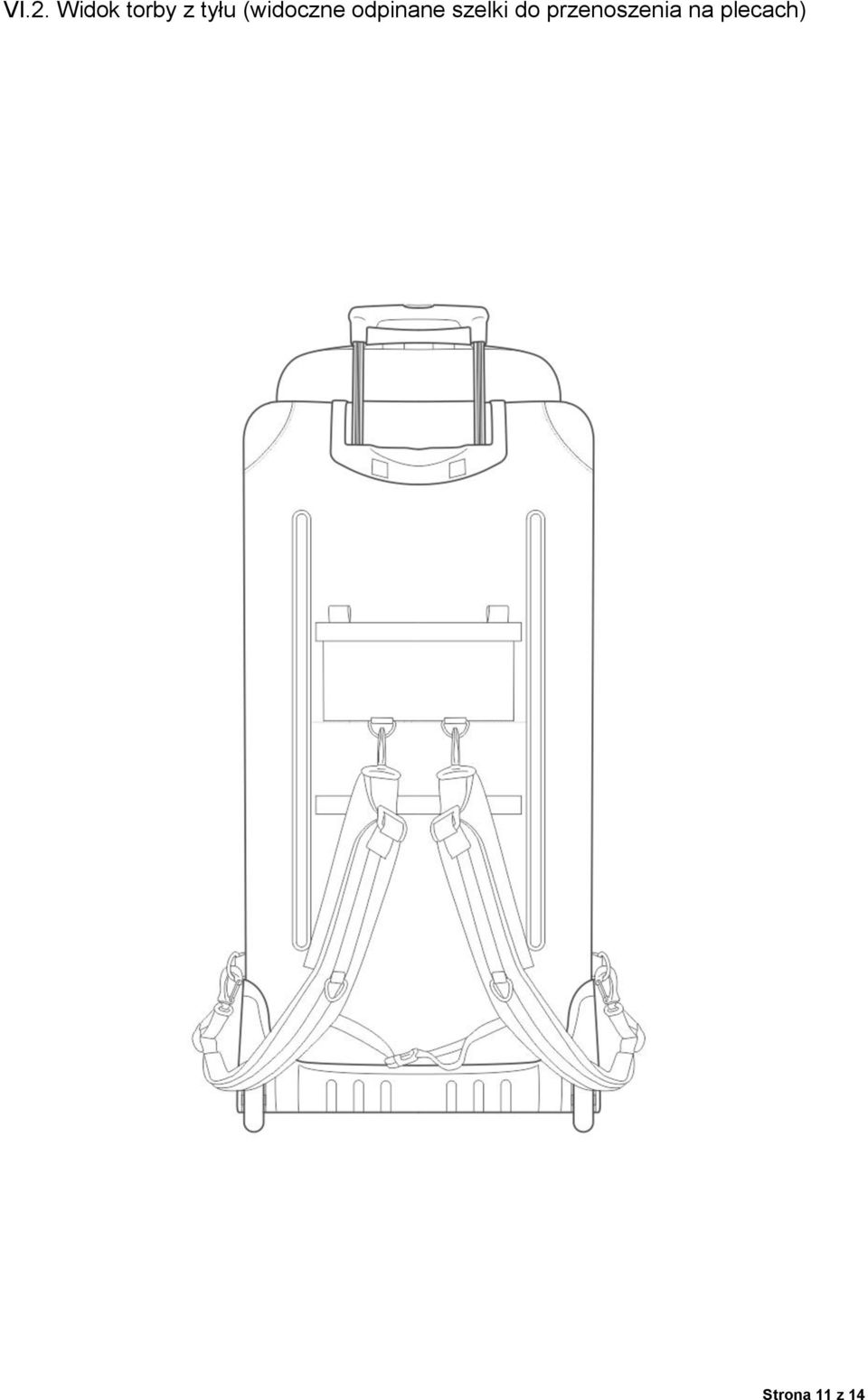

11 VI.2. Widok torby z tyłu (widoczne odpinane szelki do przenoszenia na plecach) Strona 11 z 14

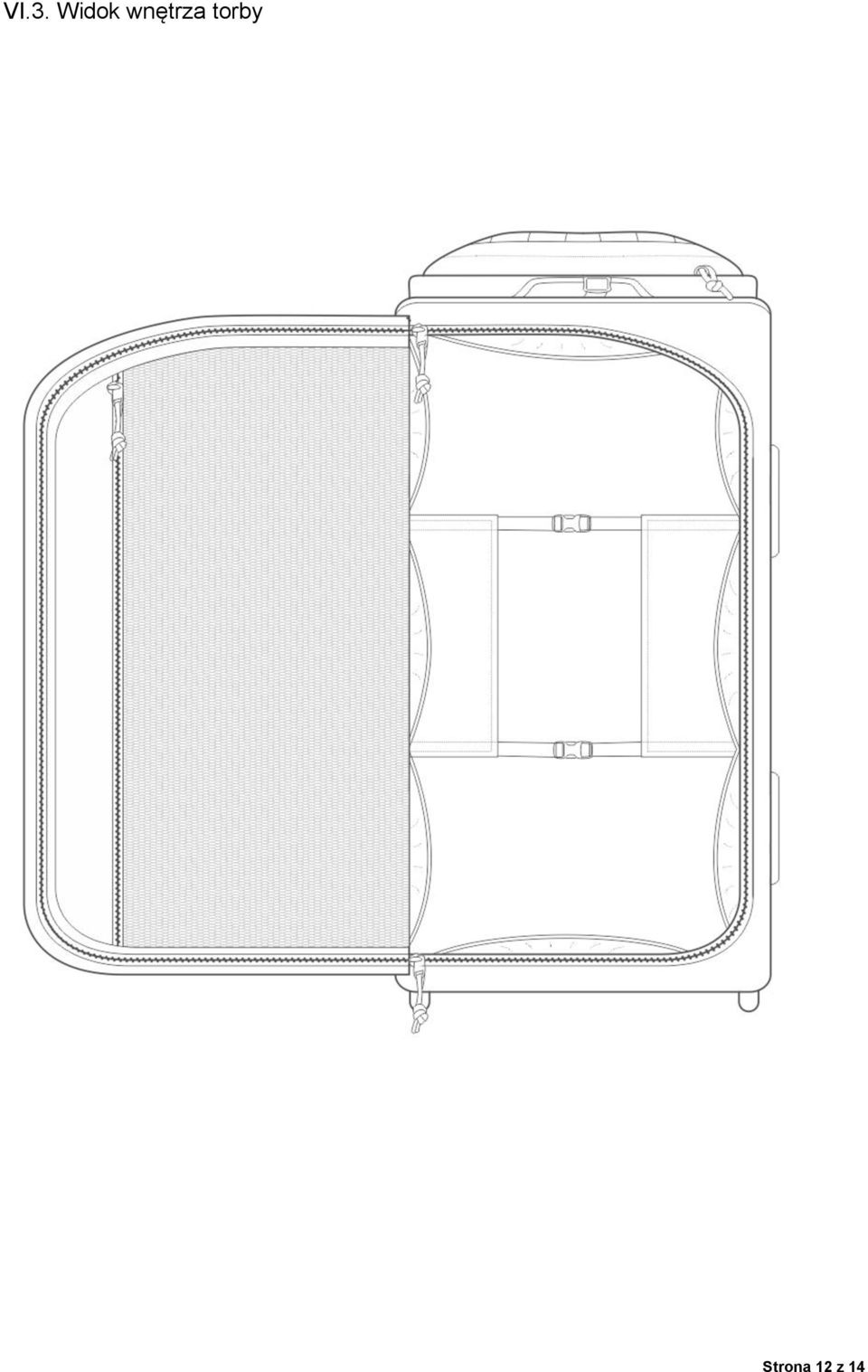

12 VI.3. Widok wnętrza torby Strona 12 z 14

13 VII. WYMAGANIA DOTYCZĄCE KONSERWACJI, PAKOWANIA I ZNAKOWANIA (CECHOWANIA): 1. Konserwacja: a) Środki do konserwacji, zalecane przez producenta muszą być powszechnie dostępne na rynku. b) Oznaczenie sposobu konserwacji powinno być wykonane według normy PN-EN ISO 3758: Pakowanie: Wyroby zapakować w torby foliowe. Następnie umieścić je w kartonie. Po zamknięciu i zaplombowaniu (lub ostemplowaniu) kartonu nakleić etykietę zbiorczą zawierającą: nazwę, adres i znak firmowy producenta; jakość wyrobu podaną słownie (wymagana pierwsza); znak kontroli jakości; miesiąc i rok produkcji. 3. Cechowanie: Wszywkę firmową zawierającą nazwę i znak producenta, umieszcza się w szwie wewnętrznym torby transportowej. Informacje naniesione na wszywkach wykonać w technologii zapewniającej ich czytelność przy codziennym użytkowaniu i okresowych zabiegach konserwacyjnych przez okres minimum 12 miesięcy. 4. Kody kreskowe - Zasady i sposób kodyfikacji wyrobu określa umowa. VIII. ZASADY ODBIORU: Zasady i warunki odbioru wyrobu określa umowa. IX. GWARANCJA: Okres i warunki gwarancji udzielone przez Wykonawcę na wyrób określa umowa. Strona 13 z 14

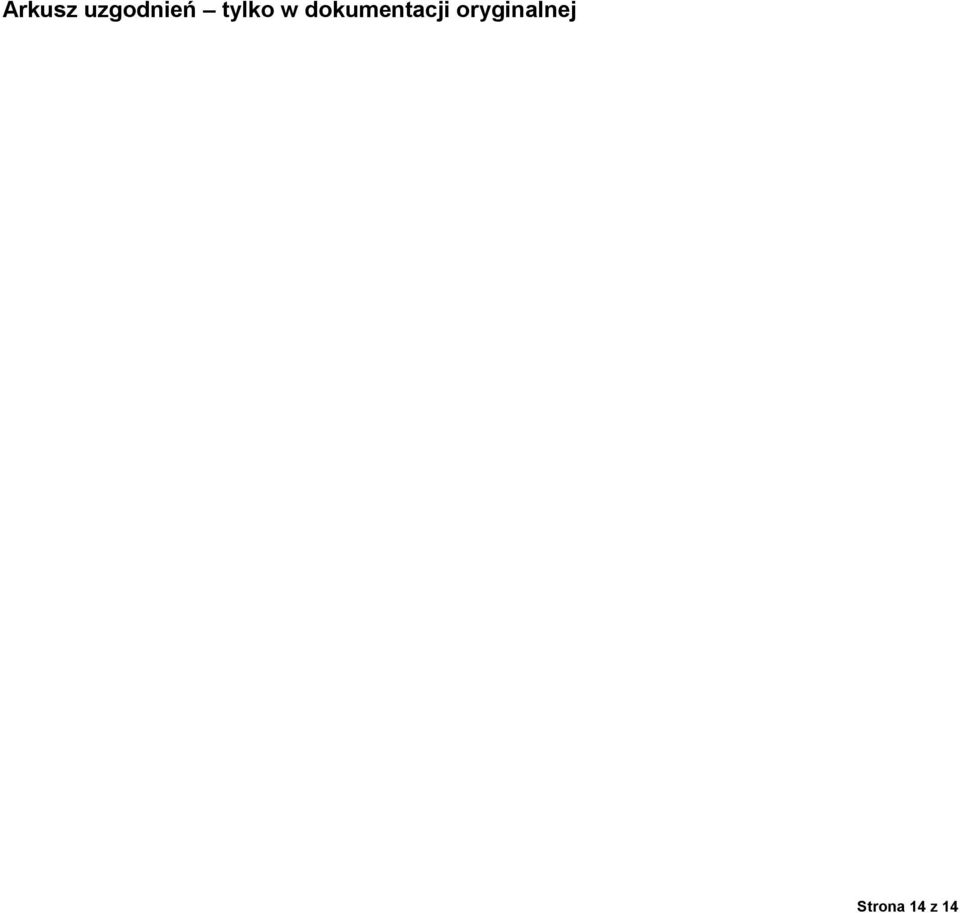

14 Arkusz uzgodnień tylko w dokumentacji oryginalnej Strona 14 z 14
