1 MODUŁOWE APARATY STEROWNICZE I ŁĄCZENIOWE TOP TECHNIKA 148 W ROZŁĄCZNIKI PRZYCISKOWE W AUTOMATY SCHODOWE W ŚCIEMNIACZE UNIWERSALNE DO MONTAŻU NA SZYNĘ TH 35 W ZEGARY SERII TEMPUS DIGITAL W WYŁĄCZNIKI ZMIERZCHOWE SERII TEMPUS LUX W SCHRACK COMMUNICATION CENTER II

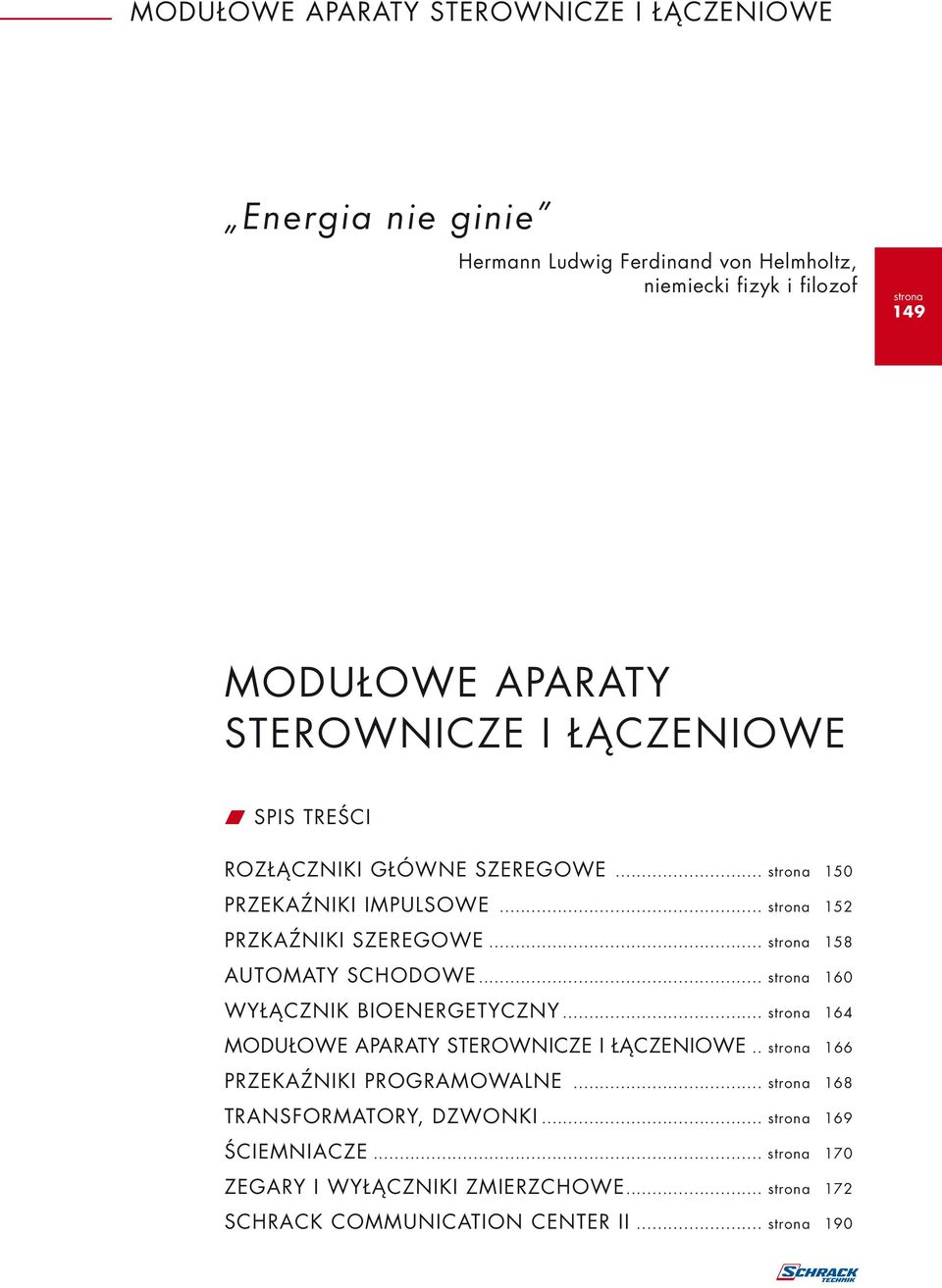

2 MODUŁOWE APARATY STEROWNICZE I ŁĄCZENIOWE Energia nie ginie Hermann Ludwig Ferdinand von Helmholtz, niemiecki fizyk i filozof 149 MODUŁOWE APARATY STEROWNICZE I ŁĄCZENIOWE w SPIS TREŚCI ROZŁĄCZNIKI GŁÓWNE SZEREGOWE PRZEKAŹNIKI IMPULSOWE PRZKAŹNIKI SZEREGOWE AUTOMATY SCHODOWE WYŁĄCZNIK BIOENERGETYCZNY MODUŁOWE APARATY STEROWNICZE I ŁĄCZENIOWE PRZEKAŹNIKI PROGRAMOWALNE TRANSFORMATORY, DZWONKI ŚCIEMNIACZE ZEGARY I WYŁĄCZNIKI ZMIERZCHOWE SCHRACK COMMUNICATION CENTER II

3 ROZŁĄCZNIKI GŁÓWNE SZEREGOWE W ROZŁĄCZNIKI SZEREGOWE SERII BM 40 A, 63 A BM / BM / BM / BM Wykonanie zgodne z IEC/EN Ochrona przed dotykiem bezpośrednim zgodnie z VBG 4 Montaż zatrzaskowy na szynie TH 35 Wskaźnik położenia styków (czerwony / zielony) Możliwość podłączenia akcesoriów jak dla wyłączników BMS0: wyzwalaczy napięciowych, styków pomocniczych, napędu FSA (B-FA, FA, B-MSI, BD-HR) Możliwość oszynowania z innymi aparatami szeregowymi Napięcie znamionowe / częstotliwość: 230/400 V AC, 50/60 Hz Napięcie znamionowe izolacji Ui: Znamionowe, udarowe napięcie izolacji Uimp: 440 V AC 4 kv (1,2/50 μs) Przekroje podłączeniowe: 125 mm 2 Śruby zacisków: Moment dociskowy śrub: M5 maks. 2,4 Nm W WYMIARY maks. 17,8 maks. 35,6 maks. 53,4 maks. 71,2 PRĄD ZNAMIONOWY / BIEGUNY MODUŁY OPAK. TYP KOD EAN DOSTĘPNOŚĆ STORE NR KAT. 40 A / 1-biegunowy 1 12 A 40/ BM A / 2-biegunowy 2 6 A 40/ BM A / 3-biegunowy 3 4 A 40/ BM A / 3+N-biegunowy 4 3 A 40/3N BM A / 1-biegunowy 1 12 A 63/ BM A / 2-biegunowy 2 6 A 63/ BM A / 3-biegunowy 3 4 A 63/ BM A / 3+N-biegunowy 4 3 A 63/3N BM ZNAJDŹ SZYBKO TO, CZEGO POTRZEBUJESZ! SKLEP INTERNETOWY ZE SCHRACK NAVIGATOR SKLEP.SCHRACK.PL Łatwa nawigacja i wybór z blisko produktów Proste i szybkie zamawianie on-line 24 godziny na dobę Informacja o dostępności asortymentu na magazynie Największy asortyment i najszybsza dostawa w miejsce budowy Pełna informacja techniczna na temat produktów

4 ROZŁĄCZNIKI GŁÓWNE SZEREGOWE W ROZŁĄCZNIKI GŁÓWNE SZEREGOWE SERII BZ DO 125 A 4320 Rozłącznik główny z funkcją odłączania (rozłącznik izolacyjny) Rozłączniki do pracy długotrwałej Możliwość plombowania i blokowania na kłódkę Możliwość załączania silników i wysokoindukcyjnych obciążeń Wykonanie zgodnie z IEC/EN Brak możliwości podłączenia akcesoriów: styków pomocniczych, wyzwalaczy napięciowych, napędu FSA, itp. Napięcie znamionowe / częstotliwość: 230/400 V, 50/60 Hz 151 Znamionowe, udarowe napięcie izolacji Uimp: Znamionowy prąd zwarciowy 1-sek. Icw: Znamionowa zdolność załączania zwarcia Icm: Maks. dobezpieczenie: Znamionowe napięcie izolacji: Prąd znamionowy: 6 kv 2000 A 2800 A 125 A Ui = 690 V kategoria AC 23/40/63/63/63/63 A Zaciski podłączeniowe: 2,550 mm 2 kategoria AC 22/40/63/80/100/125 A Moment dociskowy śrub: Możliwość oszynowania: 2,55 Nm z wył. nadmiarowoprądowymi i różnicowoprądowymi W WYMIARY 1P 2P 3P 4P 5,5 30,5 4, ,3 17, , PRĄD ZNAMIONOWY / BIEGUNY MODUŁY OPAK. TYP KOD EAN DOSTĘPNOŚĆ STORE NR KAT. 40 A / 1-biegunowy 1 12 IA 1/ BZ A / 2-biegunowy 2 6 IA 2/ BZ A / 3-biegunowy 3 4 IA 3/ BZ A / 4-biegunowy 4 3 IA 4/ BZ A / 1-biegunowy 1 12 IA 1/ BZ A / 2-biegunowy 2 6 IA 2/ BZ A / 3-biegunowy 3 4 IA 3/ BZ A / 4-biegunowy 4 3 IA 4/ BZ A / 3-biegunowy 3 4 IA 3/ BZ A / 4-biegunowy 4 3 IA 4/ BZ A / 1-biegunowy 1 12 IA 1/ BZ A / 2-biegunowy 2 6 IA 2/ BZ A / 3-biegunowy 3 4 IA 3/ BZ A / 4-biegunowy 4 3 IA 4/ BZ A / 3-biegunowy 3 4 IA 3/ BZ A / 4-biegunowy 4 3 IA 4/ BZ Blokada 6 mm dla BZ900xxx BS900285

5 PRZEKAŹNIKI IMPULSOWE W PRZEKAŹNIK IMPULSOWY STELLA Aparat charakteryzuje się niskim poziomem hałasu towarzyszącemu przełączaniu Funkcja oszczędzania energii z nastawą od 0,5 do 30 minut Wysoki prąd przełączania, 80 A dla prądu rozruchowego Diody LED LQ W ZASTOSOWANIE 152 Idealne rozwiązanie dla sterowania oświetleniem w piwnicach domów wielorodzinnych W FUNKCJE Elektroniczny przekaźnik impulsowy z funkcją oszczędzania energii. Wejście sterujące umożliwia podłączenie przycisków z podświetleniem jarzeniowym (przy maksymalnym obciążeniu 100 ma). Możliwe podłączenie 3- lub 4-przewodowe. Naciśnięcie przycisku włączy lub wyłączy oświetlenie jeśli nie będzie wciśnięty żaden przycisk, aparat wyłączy oświetlenie (funkcja oszczędzania energii). ZAKRESY CZASOWE Opóźnienie czasowe: zakres regulacji 0,530 min WSKAŹNIKI Zielona dioda LED ON: napięcie zasilania zostało podłączone Żółta dioda LED ON / OFF: pozycja przekaźnika wyjściowego WYKONANIE Obudowa: z samogasnącego tworzywa sztucznego, stopień ochrony IP40 Montaż: na szynie TH 35 zgodnie z EN Ochrona przed dotykiem bezpośrednim zacisków zgodnie z VGB 4 (wymagane PZ1): stopień ochrony IP20 ZACISKI Moment dokręcania: maks. 1 Nm Podłączenie zacisków: 1 x 0,5 do 2,5 mm² z lub bez końcówki kablowej 2 x 0,5 do 1,5 mm² z lub bez końcówki kablowej 1 x 4 mm² bez końcówki kablowej 2 x 2,5 mm² elastyczne bez końcówki kablowej ZASILANIE Napięcie zasilania: zaciski LN Napięcie znamionowe: 230 V AC / 50/60 Hz Tolerancja: -15% do +10% Pobór własny mocy: 2 VA (1,0 W) Częstotliwość znamionowa: od 48 do 63 Hz Cykl pracy: 100% Czas resetu: 500 ms Spadek napięcia odpadu cewki: > 30% Kategoria przepięciowa: III (zgodnie z IEC ) Napięcie udarowe: 4 kv

6 PRZEKAŹNIKI IMPULSOWE W PRZEKAŹNIK IMPULSOWY STELLA kontynuacja 4311 WYJŚCIE 1 zacisk zwierny: zaciski L18 Napięcie znamionowe: 250 V AC Prąd znamionowy: 10 A prądu ciągłego Prąd znamionowy: 16 A prądu chwilowego Prąd załączania (20 ms): 80 A Żywotność mechaniczna: 30 x 10 6 cykli przełączeniowych Żywotność elektryczna: obciążenie rezystancyjne: 30 x 10 5 cykli przełączeniowych przy 16 A 250 V obciążenie lampą żarową: cykli przełączeniowych przy 1000 W 250 V WEJŚCIE STEROWNICZE B1 Podłączenie bezpotencjałowe: zacisk B1-N (układ 3-przewodowy) zacisk B1-L (układ 4-przewodowy) Obciążenie podświetlanymi przyciskami: maks. 100 ma Zabezpieczenie przed przeciążeniem: elektroniczne DOKŁADNOŚĆ Podstawowa dokładność: ± 5% od wartości końcowej skali Dokładność ustawienia: < 15% od wartości końcowej skali Dokładność powtarzania: < 2% Wpływ temperatury: 1% WARUNKI OTOCZENIA Temperatura otoczenia: -25 C do +55 C (odpowiada IEC 68-1) Temperatura magazynowania: -25 C do +70 C Wilgotność względna: 15% do 85% (zgodnie z IEC klasa 3K3) Stopień zabrudzenia: 2, po zainstalowaniu 3 (zgodnie z IEC ) MASA Pojedyncze opakowanie: 80 g 153 W WYMIARY OPIS MODUŁY OPAK. KOD EAN DOSTĘPNOŚĆ STORE NR KAT. Przekaźnik impulsowy STELLA LQ540000

7 PRZEKAŹNIKI IMPULSOWE W PRZEKAŹNIKI IMPULSOWE (BISTABILNE) SZEREGOWE LQ LQ Wykonanie od 1 do 4 styków Zaciski windowe od góry i od dołu Montaż na szynie TH 35 EN Stopień ochrony: IP20 Styki bezkadmowe Pozycja pracy dowolna 154 W ZASTOSOWANIE Przekaźniki impulsowe są używane przede wszystkim w mieszkaniach wielorodzinnych, służą do budowy układów sterowania oświetleniem w budynkach mieszkaniowych i biurowych. W NORMY EN /99 + A1/02 EN /97 +A1/97 W AKCESORIA Moduł kompensacyjny Moduł diodowy OBWÓD STEROWNIA Napięcie sterowania Us: 8, 12, 24, 48, 230V AC 50 Hz 8, 12, 24, 110 V DC Tolerancja napięcia: 0,91,1 x Us Moc cewki przy załączaniu: 12 VA / 7 W Minimalny czas trwania sygnału sterującego: > 200 ms Czas załączenia (długotrwałego): 1-modułowy: 1 godz. z dystansami między aparatami bez ograniczeń 2-modułowy: maks. 1 godz. z dystansami OBWÓD PRĄDOWY Znamionowe napięcie pracy, 1-biegunowy: 250 V AC Znamionowe napięcie pracy, 4-biegunowy: 240/415 V AC Min. napięcie pracy Umin: 24V AC/DC Prąd znamionowy DC: 24 V Ie 16 A 48 V Ie 12,5 A 230 V Ie 1 A Znamionowy prąd obciążenia Iu w kategorii AC1: 16 A AC Krótkotrwały prąd zwarciowy: 10 ka (z dobezpieczeniem 20 A gl/gg) Żywotność elektryczna: 40 x 10 2 łączeń Żywotność mechaniczna: 1 x 10 6 łączeń Przekroje podłączeniowe: 0,510 mm 2 jedno- i wielożyłowe (drut) 0,56 mm 2 linka z tuleją Temperatura otoczenia: -25 C do +45 C W WYMIARY W PRZYKŁADOWY SCHEMAT PRACY 1 MOD. 2 MOD A To samo êród o zasilania A , ,7 44 5,5 60 L1 N 4 1 sygnalizacja za àczenia, dioda LED Êwieci 2 sygnalizacja 3 dioda LED 4 za àczenia, trwale Êwieci dioda LED miga dioda LED trwale miga dioda miga, d ugotrwale Êwieci, obcià enie za àczone generator impulsów

8 PRZEKAŹNIKI IMPULSOWE W PRZEKAŹNIKI IMPULSOWE (BISTABILNE) SZEREGOWE kontynuacja 43xx KOMPENSACJA: Moduł kompensacyjny umożliwia instalację odpowiednio większej ilości przycisków wyposażonych w jarzeniowe podświetlenie w obwodzie przekaźnika impulsowego. W poniższej tabelce pokazano, jaki wpływ na ilość możliwych do zainstalowania w obwodzie przekaźnika przycisków podświetlanych, ma zastosowanie modułu kompensacyjnego. Moduł stosowany wyłącznie na napięcie 230 V AC. Widać też, jakie są bazowe możliwości przekaźnika bez zastosowania modułu kompensacyjnego. Moduł kompensacyjny Przekaźnik impulsowy 1P-2P 3P-4P 0 8* 15* 1 23* X 2 46* 43* * liczba przycisków z jarzeniówkami 0,6 ma Kompensacja przy u yciu kondensatora (LQ690001) Modu³ kompensacyjny 155 Maksymalna liczba równoległych przycisków sterowania oświetleniem 230 V 0,85 ma. Przekaźnik impulsowy (LQ6*) Bez kompensacji 3 szt. (1 mod., 2 mod.) Z kompensacją 13 szt. (1 mod.), 6 szt. (2 mod.) n szt. 1 szt. Z kompensacją 21 szt. (1 mod.), 12 szt. (2 mod.) OPIS MODUŁY KOD EAN DOSTĘPNOŚĆ STORE NR KAT. Przekaźnik impulsowy 1Z, 16 A, 8 V AC LQ Przekaźnik impulsowy 1Z, 16 A, 12 V AC LQ Przekaźnik impulsowy 1Z, 16 A, 24 V AC LQ Przekaźnik impulsowy 1Z, 16 A, 48 V AC LQ Przekaźnik impulsowy 1Z, 16 A, 230 V AC LQ Przekaźnik impulsowy 2Z, 16 A, 12 V AC LQ Przekaźnik impulsowy 2Z, 16 A, 24 V AC LQ Przekaźnik impulsowy 2Z, 16 A, 48 V AC LQ Przekaźnik impulsowy 2Z, 16 A, 110 V AC LQ Przekaźnik impulsowy 2Z, 16 A, 230 V AC LQ Przekaźnik impulsowy 1Z + 1R, 16 A, 24 V AC LQ Przekaźnik impulsowy 1Z + 1R, 16 A, 48 V AC LQ Przekaźnik impulsowy 1Z + 1R, 16 A, 110 V AC LQ Przekaźnik impulsowy 1Z + 1R, 16 A, 230 V AC LQ Przekaźnik impulsowy 2Z + 2R, 16 A, 24 V AC LQ Przekaźnik impulsowy 2Z + 2R, 16 A, 48 V AC LQ Przekaźnik impulsowy 2Z + 2R, 16 A, 110 V AC LQ Przekaźnik impulsowy 2Z + 2R, 16 A, 230 V AC LQ Przekaźnik impulsowy 1P, 16 A, 8 V AC LQ Przekaźnik impulsowy 1P, 16 A, 12 V AC LQ Przekaźnik impulsowy 1P, 16 A, 24 V AC LQ Przekaźnik impulsowy 1P, 16 A, 48 V AC LQ Przekaźnik impulsowy 1P, 16 A, 230 V AC LQ Przekaźnik impulsowy 2P, 16 A, 230 V AC LQ Przekaźnik impulsowy z diodą LED, 2Z, 16 A, 24 V AC LQ Przekaźnik impulsowy z diodą LED, 2Z, 16 A, 230 V AC LQ Przekaźnik impulsowy z diodą LED, 2Z, 16 A, 24 V DC LQ622D24 Moduł kompensacyjny 230 V AC LQ690001

9 PRZEKAŹNIKI IMPULSOWE W PRZEKAŹNIKI IMPULSOWE CENTRALNEGO STEROWANIA LQ Przekaźniki impulsowe centralnego sterowania doskonale sprawdzą się w wielu miejscach jako rozwiązania automatyki oświetlenia. Styki oferowanych urządzeń są dostępne w różnych kombinacjach. Przekaźniki są dostępne w wersjach o napięciu cewki od 24 V AC do 230 V AC. Wyposażone są w styki zwierne (od 1 do 3) oraz kombinacje styków. W rozbudowanych układach sterowania należy zaopatrzyć się w moduły kompensacyjne celem uniknięcia niepożądanych załączeń przekaźników. 156 W ZASTOSOWANIE Przekaźniki impulsowe centralnego sterowania używane są często do sterowania oświetleniem w obiektach biurowych oraz domach jedno i wielorodzinnych. Umożliwiają sterowanie grupowe oświetleniem, jak również załączanie i wyłączanie poprzez przyciski rozmieszczone w różnych miejscach danego obiektu. W NORMY EN /99 + A1/02 EN /97 +A1/97 W AKCESORIA Moduł kompensacyjny Moduł grupowy diodowy OBWÓD STEROWNIA Napięcie sterowania Us: Częstotliwość znamionowa: Tolerancja napięcia: Moc cewki przy załączaniu Min. czas trwania sygnału: Czas załączenia (długotrwałego): 24, 110, 230 V AC, inne na zapytanie 50 Hz 24 V; Hz 240 V 0,91,1 x Us 12 VA / 7 VA > 200 ms 1-modułowy: 1 godz. z dystansami bez ograniczeń 2-modułowy: maks. 1 godz. z dystansami OBWÓD PRĄDOWY Znamionowe napięcie pracy, 1-biegunowy: 250 V AC; 2/3 Znamionowe napięcie pracy, 3-biegunowy: 240/415 V AC Min. napięcie pracy Umin: 24 V AC/DC (Us 8110 V) Znamionowy prąd obciążenia Iu w kat. AC1: 16 A AC Prąd znamionowy DC: 24 V Ie 16 A 48 V Ie 12,5 A 230 V Ie 1 A Krótkotrwały prąd zwarciowy: Żywotność elektryczna: Żywotność mechaniczna: Zaciski podłączeniowe: 10 ka (z dobezpieczeniem 20 A gl/gg) 40 x 10 2 łączeń 1 x 10 3 łączeń 0,510 mm 2 jedno- i wielożyłowe 0,56 mm 2 linka z tuleją Temperatura otoczenia: -25 C do +45 C

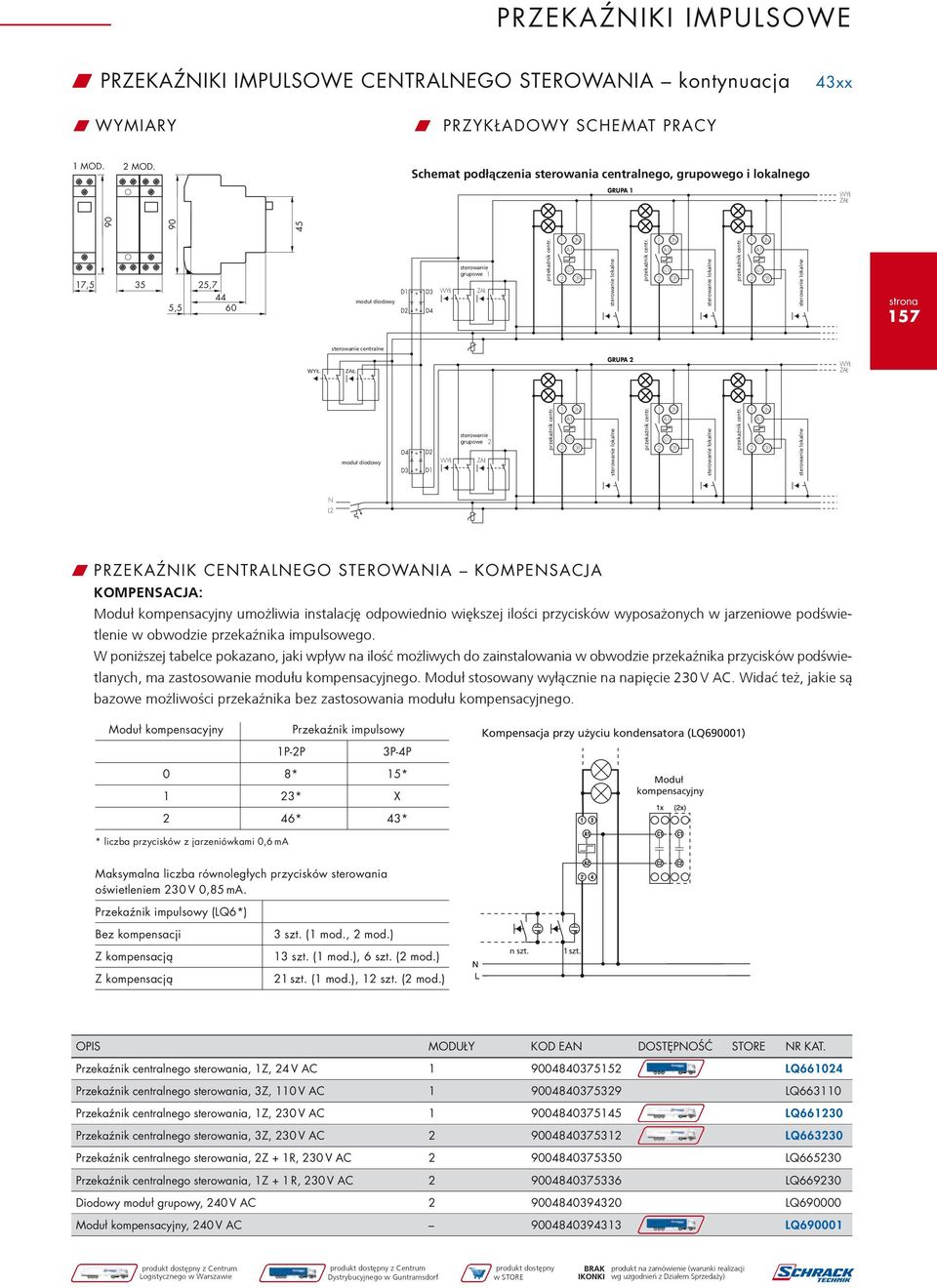

10 PRZEKAŹNIKI IMPULSOWE W PRZEKAŹNIKI IMPULSOWE CENTRALNEGO STEROWANIA kontynuacja 43xx W WYMIARY W PRZYKŁADOWY SCHEMAT PRACY 1 MOD. 2 MOD. Schemat pod àczenia sterowania centralnego, grupowego i lokalnego GRUPA 1 WYŁ ZAŁ , ,7 44 5,5 60 modu diodowy D1 D2 D3 D4 WYŁ sterowanie grupowe 1 ZAŁ przekaênik centr. 1 ON A1 A2/N 2 OFF sterowanie lokalne przekaênik centr. 1 ON A1 A2/N 2 OFF sterowanie lokalne przekaênik centr. 1 ON A1 A2/N 2 OFF sterowanie lokalne 157 sterowanie centralne WY. ZA. GRUPA 2 WYŁ ZAŁ modu diodowy D4 D3 D2 D1 WYŁ sterowanie grupowe 2 ZAŁ przekaênik centr. 1 ON A1 A2/N 2 OFF sterowanie lokalne przekaênik centr. 1 ON A1 A2/N 2 OFF sterowanie lokalne przekaênik centr. 1 ON A1 A2/N 2 OFF sterowanie lokalne N L2 W PRZEKAŹNIK CENTRALNEGO STEROWANIA KOMPENSACJA KOMPENSACJA: Moduł kompensacyjny umożliwia instalację odpowiednio większej ilości przycisków wyposażonych w jarzeniowe podświetlenie w obwodzie przekaźnika impulsowego. W poniższej tabelce pokazano, jaki wpływ na ilość możliwych do zainstalowania w obwodzie przekaźnika przycisków podświetlanych, ma zastosowanie modułu kompensacyjnego. Moduł stosowany wyłącznie na napięcie 230 V AC. Widać też, jakie są bazowe możliwości przekaźnika bez zastosowania modułu kompensacyjnego. Moduł kompensacyjny Przekaźnik impulsowy 1P-2P 3P-4P 0 8* 15* 1 23* X 2 46* 43* Kompensacja przy u yciu kondensatora (LQ690001) Modu³ kompensacyjny * liczba przycisków z jarzeniówkami 0,6 ma Maksymalna liczba równoległych przycisków sterowania oświetleniem 230 V 0,85 ma. Przekaźnik impulsowy (LQ6*) Bez kompensacji 3 szt. (1 mod., 2 mod.) Z kompensacją 13 szt. (1 mod.), 6 szt. (2 mod.) n szt. 1 szt. Z kompensacją 21 szt. (1 mod.), 12 szt. (2 mod.) OPIS MODUŁY KOD EAN DOSTĘPNOŚĆ STORE NR KAT. Przekaźnik centralnego sterowania, 1Z, 24 V AC LQ Przekaźnik centralnego sterowania, 3Z, 110 V AC LQ Przekaźnik centralnego sterowania, 1Z, 230 V AC LQ Przekaźnik centralnego sterowania, 3Z, 230 V AC LQ Przekaźnik centralnego sterowania, 2Z + 1R, 230 V AC LQ Przekaźnik centralnego sterowania, 1Z + 1 R, 230 V AC LQ Diodowy moduł grupowy, 240 V AC LQ Moduł kompensacyjny, 240 V AC LQ690001

11 PRZEKAŹNIKI SZEREGOWE W PRZEKAŹNIK SZEREGOWY 1-POLOWY BZ Przekaźnik szeregowy 1 styk przełączny Szerokość: 17,5 mm Możliwość załączania silników i wysokoindukcyjnych obciążeń BZ w WYMIARY (mm) w SCHEMAT POŁĄCZEŃ (+) U ~ (-) 45 mm 87 mm 15 A1 A1 15 R A A2 5 mm 44 mm 60 mm 17,5 mm OBWÓD WEJŚCIOWY Napięcie zasilające: Opis zacisków zasilania: 24 do 240 V AC/DC A1(+)A2 Tolerancja: od -15% do +10% Napięcie udarowe: 4 kv OBWÓD WYJŚCIOWY 1 bezpotencjałowy styk przełączny Napięcie znamionowe: 250 V AC Obciążalność styków: 2000 VA (8 A / 250 V) Zabezpieczenie: Częstotliwość przełączania: 8 A szybki bezpiecznik maks. 6/min przy 1000 VA obciążenia rezystancyjnego (zgodnie z IEC ) Kategoria przepięciowa: III (zgodnie z IEC ) Napięcie udarowe: 4 kv WARUNKI ŚRODOWISKOWE Temperatura otoczenia: -25 C do +550 C MASA Pojedyncze opakowanie: 60 g OPIS MODUŁY OPAK. KOD EAN DOSTĘPNOŚĆ STORE NR KAT. Przekaźnik szeregowy 1P, V AC/DC BZ651000

12 PRZEKAŹNIKI SZEREGOWE W PRZEKAŹNIK SZEREGOWY 2-POLOWY BZ Przekaźnik szeregowy 2 styki przełączne Szerokość: 35mm Możliwość załączania silników i wysokoindukcyjnych obciążeń BZ w WYMIARY (mm) w SCHEMAT POŁĄCZEŃ (+) U ~ (-) mm 87 mm A1 A R R A mm 44 mm 60 mm 35 mm 12 A OBWÓD WEJŚCIOWY Napięcie zasilające: Opis zacisków zasilania: 12 do 240 V AC/DC A1(+)A2 Tolerancja: od -10% do +10% Napięcie udarowe: 4 kv OBWÓD WYJŚCIOWY 2 bezpotencjałowe styki przełączne Napięcie znamionowe: 250 V AC Obciążalność styków: 2000 VA (8 A / 250 V) Zabezpieczenie: Częstotliwość przełączania: 8 A szybki bezpiecznik maks. 6/min przy 1000 VA obciążenia rezystancyjnego (zgodnie z IEC ) Kategoria przepięciowa: III (zgodnie z IEC ) Napięcie udarowe: 4 kv WARUNKI ŚRODOWISKOWE Temperatura otoczenia: -25 C do +550 C MASA Pojedyncze opakowanie: 100 g OPIS MODUŁY OPAK. KOD EAN DOSTĘPNOŚĆ STORE NR KAT. Przekaźnik szeregowy 2P, V AC/DC BZ652000

13 AUTOMATY SCHODOWE W AUTOMAT SCHODOWY TIMON 160 BZ A W FUNKCJE Funkcja oszczędzania energii Zakres nastawy czasowej: od 0,5 do 30 minut Ciche załączania Prąd załączania: 80 A Automatyczne rozpoznanie typu podłączenia (3- lub 4-przewodowe) Obciążenie podświetleniem przycisków sterowniczych: 100 ma Szerokość konstrukcyjna: 17,5 mm Do zabudowy modułowej Elektroniczny automat schodowy z wyłącznikiem czasowym służy do sterowania oświetleniem na klatkach schodowych. Posiada funkcją opóźnionego wyłączania (zgodnie z EN ). Możliwe jest podłączenie przycisków o łącznej maksymalnej wartości prądu 100 ma jak również wykonanie pracy w układzie 3- lub 4-przewodowym. Po upływie czasu włączania wynoszącym ok. 5 sek., urządzenie jest gotowe do pracy i można je wyłączyć, naciskając na przycisk (> 2 s) funkcja oszczędzania energii. ZAKRESY CZASOWE Opóźnienie czasowe: zakres regulacji 0,530 min WSKAŹNIKI Zielona dioda LED ON: napięcie zasilania zostało podłączone Żółta dioda LED ON / OFF: położenie przekaźnika wyjściowego WYKONANIE Obudowa: z samogasnącego tworzywa sztucznego, stopień ochrony IP40 Montaż: na szynie TH 35 zgodnie z EN Ochrona przed dotykiem bezpośrednim zacisków zgodnie z VGB 4 (wymagane PZ1): stopień ochrony IP20 ZACISKI: Moment dokręcania: maks. 1 Nm Podłączenie zacisków: 1 x 0,5 do 2,5 mm² z lub bez końcówki kablowej 2 x 0,5 do 1,5 mm² z lub bez końcówki kablowej 1 x 4 mm² bez końcówki kablowej 2 x 2,5 mm² elastyczne bez końcówki kablowej ZASILANIE Zaciski: zaciski LN Napięcie zasilające: 230 V AC / 50/60 Hz Tolerancja: -15% do +10% Pobór własny mocy: 2 VA (1,0 W) Częstotliwość znamionowa: od 48 do 63 Hz Cykl pracy: 100% Czas resetu: 500 ms Spadek napięcia dla odpadu cewki: > 30% Kategoria przepięciowa: III (zgodnie z IEC ) Napięcie udarowe: 4 kv

14 AUTOMATY SCHODOWE W AUTOMAT SCHODOWY TIMON kontynuacja 4320 WYJŚCIE 1 zacisk zwierny: zaciski L18 Napięcie znamionowe: 250 V AC Prąd znamionowy: 10 A prądu ciągłego Prąd znamionowy: 16 A prądu chwilowego Prąd załączania (20 ms): 80 A Żywotność mechaniczna: 30 x 10 6 cykli przełączeniowych Żywotność elektryczna: obciążenie rezystancyjne: 30 x 10 5 cykli przełączeniowych przy 16 A 250 V obciążenie lampą żarową: cykli przełączeniowych przy 1000 W 250 V WEJŚCIE STEROWNICZE B1 Podłączenie bezpotencjałowe: przycisk B1-N (układ 3-przewodowy) przycisk B1-L (układ 4-przewodowy) Obciążenie podświetleniem przycisków: maks. 100 ma Zabezpieczenie przed przeciążeniem: elektroniczne DOKŁADNOŚĆ Podstawowa dokładność: ± 5% od wartości końcowej skali Dokładność ustawienia: < 15% od wartości końcowej skali Dokładność powtarzania: < 2% Wpływ temperatury: 1% WARUNKI OTOCZENIA Temperatura otoczenia: -25 C do +55 C (odpowiada IEC 68-1) Temperatura magazynowania: -25 C do +55 C Temperatura transportu: -25 C do +55 C Wilgotność względna: 15% do 85% (zgodnie z IEC klasa 3K3) Stopień zabrudzenia: 2, po zainstalowaniu 3 (zgodnie z IEC ) MASA Pojedyncze opakowanie: 80 g 161 W WYMIARY W SCHEMATY POŁĄCZENIOWE Sterowanie 3-przewodowe Sterowanie 4-przewodowe OPIS MODUŁY OPAK. KOD EAN DOSTĘPNOŚĆ STORE NR KAT. Automat schodowy TIMON, 0,530 min, 10 A BZ A

15 AUTOMATY SCHODOWE W AUTOMAT SCHODOWY VOWA 162 BZ Ostrzeżenie przed wyłączeniem Programowalne funkcje Powtórne załączenie, długotrwałe załączenie Funkcja oszczędności energii Niski poziom hałasu przy załączaniu Wysoka wytrzymałość łączeniowa: 80 A (pik prądowy) Automatyczne rozpoznanie 3-/4-przewodowego podłączenia Obciążenie podświetleniem przycisków sterowniczych do 100 ma Szerokość 17,5 mm W FUNKCJE Elektroniczny automat schodowy służy do sterowania oświetleniem na klatkach schodowych z funkcją ostrzegania owyłączeniu. Wejście sterownicze umożliwia podłączenie przycisków o łącznej wartości prądu 100 ma i wykonanie pracy wukładzie 3- lub 4-przewodowym. Za pomocą przycisków można zrealizować wyłączenie z opóźnieniem jak też wyłączenie całkowite (naciskając dłużej na przycisk funkcja oszczędzania energii). Wzależności od modelu dostępne są następujące rodzaje pracy urządzenia (nastawa na płytce czołowej urządzenia): T zegar czasowy bez funkcji ostrzeżenia 0 wyłączony 1 stałe załączenie TW zegar czasowy z funkcją ostrzeżenia wyłączenia Tylko w BZ327360: P załączenie bez funkcji czasowej PN załączenie z kontrolą zaniku napięcia W AUTOMAT SCHODOWY WIĘKSZEJ MOCY VOWA PLUS Dodatkowe wejście sterownicze C1-C2 umożliwia wysterowanie automatu schodowego w trybie T i TW napięciem od 8 do 230 V AC/DC. Wejście to umożliwia realizację funkcji załączenia i restartu funkcji czasowej. Wejście nie realizuje funkcji oszczędzania energii oraz wydłużenia czasu zadziałania za pomocą wielokrotnego nacisku na przycisk, tzw. pompowania przycisku. Załączenie Ponowne załączenie Wydłużenie czasu zadziałania (pompowanie przycisku) Wyłączenie W USTAWIENIA AUTOMATYCZNE (T, TW) Po naciśnięciu przycisku B1 przekaźnik wyjściowy R (zaciski L18) zamyka się i zaczyna się odmierzanie wcześniej ustawionego czasu t. Jeśli przed upływem czasu t przycisk zostanie na nowo przyciśnięty, odmierzanie czasu nastąpi od nowa (funkcja opóźnionego wyłączania zgodna z EN ). Szybkie i wielokrotne naciskanie przycisku doprowadzi do sumowania nastawionych czasów i zwielokrotnienie czasu zadziałania do maksymalnie 60 min. Dłuższe naciśnięcie na przycisk (> 2 s) spowoduje przerwanie odliczania upływającego czasu i aparat zrealizuje funkcję wyłączenia (oszczędzanie energii). Funkcja TW polega na tym, że urządzenie przed wyłączeniem, w celu ostrzegania (zgodnie z DIN ) generuje krótkie impulsy (migotanie) na podświetleniu przycisków w odstępach czasowych 30 s, 15 s i 5 s przed wyłączeniem. W ZAŁĄCZANIE FUNKCJE (P), (PN) Moduł załączania centralnego polega na tym, że każdorazowe uruchomienie przycisku przy B1 prowadzi do przełączenia przekaźnika wyjściowego R. W ramach funkcji P przekaźnik wyjściowy R zawsze rozłącza obwód (pozycja OFF) po doprowadzeniu napięcia sterującego. Funkcja PN oznacza, że przekaźnik R zostaje załączony zaraz po doprowadzeniu napięcia zasilającego, jeśli był on wcześniej że załączony. Przekaźnik R zostaje załączony (załączenie centralne) poprzez doprowadzenie krótkiego impulsu napięciowego (< 2 s) do dodatkowego wejścia sterowniczego C1-C2. Dłuższy impuls napięciowy (> 2 s) powoduje wyłączenie przekaźnika R (wyłączenie centralne).

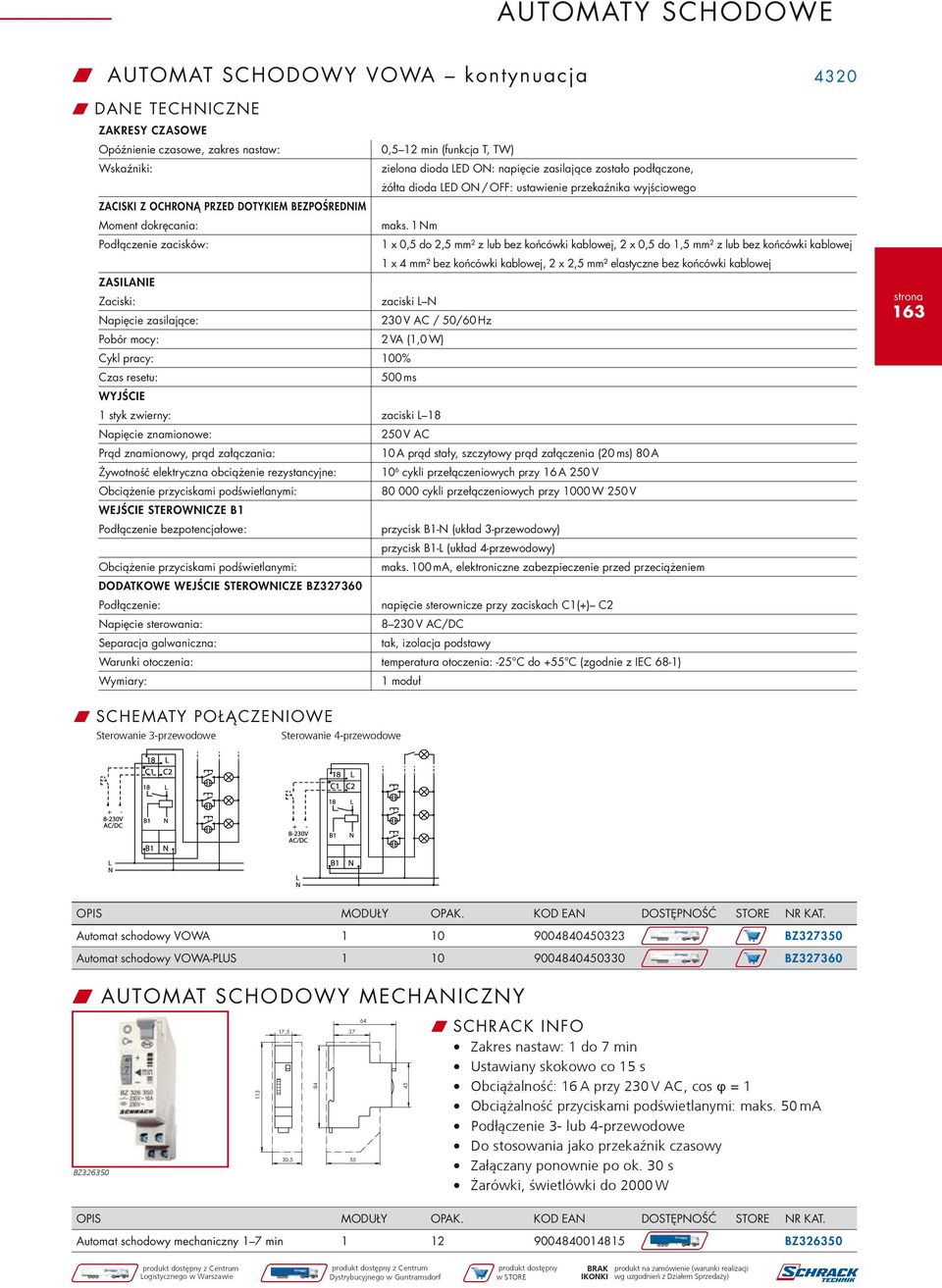

16 AUTOMATY SCHODOWE W AUTOMAT SCHODOWY VOWA kontynuacja 4320 ZAKRESY CZASOWE Opóźnienie czasowe, zakres nastaw: 0,512 min (funkcja T, TW) Wskaźniki: zielona dioda LED ON: napięcie zasilające zostało podłączone, żółta dioda LED ON / OFF: ustawienie przekaźnika wyjściowego ZACISKI Z OCHRONĄ PRZED DOTYKIEM BEZPOŚREDNIM Moment dokręcania: maks. 1 Nm Podłączenie zacisków: 1 x 0,5 do 2,5 mm² z lub bez końcówki kablowej, 2 x 0,5 do 1,5 mm² z lub bez końcówki kablowej 1 x 4 mm² bez końcówki kablowej, 2 x 2,5 mm² elastyczne bez końcówki kablowej ZASILANIE Zaciski: zaciski LN Napięcie zasilające: 230 V AC / 50/60 Hz Pobór mocy: 2 VA (1,0 W) Cykl pracy: 100% Czas resetu: 500 ms WYJŚCIE 1 styk zwierny: zaciski L18 Napięcie znamionowe: 250 V AC Prąd znamionowy, prąd załączania: 10 A prąd stały, szczytowy prąd załączenia (20 ms) 80 A Żywotność elektryczna obciążenie rezystancyjne: 10 6 cykli przełączeniowych przy 16 A 250 V Obciążenie przyciskami podświetlanymi: cykli przełączeniowych przy 1000 W 250 V WEJŚCIE STEROWNICZE B1 Podłączenie bezpotencjałowe: przycisk B1-N (układ 3-przewodowy) przycisk B1-L (układ 4-przewodowy) Obciążenie przyciskami podświetlanymi: maks. 100 ma, elektroniczne zabezpieczenie przed przeciążeniem DODATKOWE WEJŚCIE STEROWNICZE BZ Podłączenie: napięcie sterownicze przy zaciskach C1(+) C2 Napięcie sterowania: 8230 V AC/DC Separacja galwaniczna:, izolacja podstawy Warunki otoczenia: temperatura otoczenia: -25 C do +55 C (zgodnie z IEC 68-1) Wymiary: 1 moduł 163 W SCHEMATY POŁĄCZENIOWE Sterowanie 3-przewodowe Sterowanie 4-przewodowe OPIS MODUŁY OPAK. KOD EAN DOSTĘPNOŚĆ STORE NR KAT. Automat schodowy VOWA BZ Automat schodowy VOWA-PLUS BZ W AUTOMAT SCHODOWY MECHANICZNY BZ ,5 30, Zakres nastaw: 1 do 7 min Ustawiany skokowo co 15 s Obciążalność: 16 A przy 230 V AC, cos φ = 1 Obciążalność przyciskami podświetlanymi: maks. 50 ma Podłączenie 3- lub 4-przewodowe Do stosowania jako przekaźnik czasowy Załączany ponownie po ok. 30 s Żarówki, świetlówki do 2000 W OPIS MODUŁY OPAK. KOD EAN DOSTĘPNOŚĆ STORE NR KAT. Automat schodowy mechaniczny 17 min BZ326350

17 WYŁĄCZNIK BIOENERGETYCZNY W WYŁĄCZNIK BIOENERGETYCZNY NAK 16/3 INFORMACJE OGÓLNE biegunowe wyłączenie gwarantuje optymalną ochronę ludzi i zwierząt Napięcie monitorowane: nieszkodliwe niskie napięcie napięcie stałe (maks. 8 ma / 230 V DC) Tętnienie szczątkowe (nominalne / typowe / maksymalne) < 2 mv / < 4 mv / < 8 mv Żywotność mechaniczna: min. 15 x 10 6 cykli przełączeniowych Napięcie znamionowe / obciążenie znamionowe: 230 V AC ±10%, 16 A / 2300 W obciążenia lampą żarową W ZASTOSOWANIE W instalacjach elektrycznych, nawet przy odłączonym obciążeniu, indukuje się pole elektryczne wokół przewodów (kabli), co może negatywnie wpływać na nasze samopoczucie oraz powodować bezsenność, zmęczenie, znurzenie itp. W celu wyeliminowania negatywnych skutków pola elektrycznego, powodowanego przez przewody pozbawione obcią żenia, można zastosować wyłącznik bioenergetyczny. Wyłącznik bioenergetyczny NAK16/3 odcina automatycznie napięcie we wszystkich podłączonych przewodach w przypadku wyłączenia wszystkich odbiorników, a w momencie załączenia choćby jednego, ponownie załącza napięcie i umożliwia normalną pracę odbiorników. W ELEMENTY FUNKCYJNE W SCHEMAT PODŁĄCZENIA Przewód fazowy Przewód neutralny wy³¹cznik ró nicowopr¹dowy wy³¹cznik instalacyjny maks. 16 A NA 16 / 3 u ytkownik u ytk. Diody LED: gotowy do pracy (zielona) podłączony do sieci (zielona) rozłączenie (zielona) Automatyka ON / OFF Wyjście fazowe po stronie użytkownika ZNAJDŹ SZYBKO TO, CZEGO POTRZEBUJESZ! APLIKACJA SCHRACK TECHNIK LIVE PIERWSZE MOBILNE NARZĘDZIE DLA ELEKTROINSTALATORA Największy asortyment i najszybsza dostawa w miejsce budowy Możliwość zamawiania przez 24h na dobę dowolnego miejsca Błyskawiczne sprawdzanie stanów magazynowych Proste i szybkie wyszukiwanie produktów ze Schrack Navigator Dostęp do informacji technicznej z każdego miejsca

18 WYŁĄCZNIK BIOENERGETYCZNY W WYŁĄCZNIK BIOENERGETYCZNY 4351 UR3I biegunowe wyłączenie gwarantuje optymalną ochronę ludzi i zwierząt Napięcie monitorowane: nieszkodliwe niskie napięcie napięcie stałe (maks. 8 ma / 230 V DC) Tętnienie szczątkowe (nominalne / typowe / maksymalne) < 2 mv / < 4 mv / < 8 mv Żywotność mechaniczna: min. 15 x 10 6 cykli przełączeniowych Napięcie znamionowe / obciążenie znamionowe: 230 V AC ±10%, 16 A / 2300 W obciążenia lampą żarową Model nie działa ze ściemniaczem ze sterowaniem dotykowym 165 W WSKAZÓWKI W wyniku podłączenia urządzenia do prądu siłą rzeczy powstaje zmienne pole elektromagnetyczne zwane promieniowaniem elektromagnetycznym. Budziki radiowe, koce elektryczne itp. są źródłami iego promieniowania. Często powstałe w liniach zasilania odbiorników domowych promieniowanie elektromagnetyczne jest większe od tego, które powstaje wurządzeniach, na które nie mamy bezpośrednio wpływu, np. linie wysokiego napięcia, stacje transformatorowe, linie kolejowe czy też maszty telefonii komórkowej. Samo napięcie bez obciążenia wytwarza pole elektryczne. Oznacza to, że pole to zostaje wytworzone również w tych urządzeniach, które zostały wyłączone przez użytkowników i nie płynie już przez nie prąd elektryczny. Z tego powodu specjaliści rekomendują, aby urządzenia odłączające sieć (zasilanie) były powszechnie stosowane. Urządzenie NAK 16 / 3 SCHRACK odpowiada najbardziej rygorystycznym wymaganiom bezpieczeństwa stawianym przez Niemieckie Stowarzyszenie Inżynierów Elektryków VDE. OPIS MODUŁY WYM. (SxWxG) mm OPAK. TYP KOD EAN DOSTĘPNOŚĆ STORE NR KAT. Wyłącznik bioenergetyczny 2 35 x 70 x 76 1 NAK 16/ UR3I2010 ZNAJDŹ SZYBKO TO, CZEGO POTRZEBUJESZ! W SCHRACK STORE ZNAJDZIESZ WSZYSTKO, CO JEST POTRZEBNE DLA TWOJEJ INSTALACJI Fachowe doradztwo Szybka i profesjonalna obsługa 1000 produktów dostępnych z półki

19 MODUŁOWE APARATY STEROWNICZE I ŁĄCZENIOWE W ROZŁĄCZNIKI PRZYCISKOWE, BEZ LAMPKI SYGNALIZACYJNEJ Wykonanie zgodnie z IEC Napięcie znamionowe / częstotliwość: 230/400 V AC / 50/60 Hz Przekrój podłączeniowy: 110 mm 2 Ochrona przed dotykiem bezpośrednim zgodnie z VBG 4 Specjalny system montażu na szynie TH 35 zgodnie z EN BZ SCHEMAT 166 PRĄD ZNAMIONOWY / STYKI MODUŁY OPAK. TYP KOD EAN DOSTĘPNOŚĆ STORE NR KAT. 16 A / 1Z 1 12 BZ A16/1Z BZ A / 2Z 1 12 BZ A16/2Z BZ A / 1Z / 1R 1 12 BZ S16/1Z/1R BZ A / 1P 1 12 BZ W16/1W BZ W ROZŁĄCZNIKI PRZYCISKOWE Z DIODĄ LED 4321 BZ Sygnalizacja: dioda LED na napięcie 24 lub 230 V AC/DC, zaciski windowe Wykonanie zgodnie z EN60068 Napięcie znamionowe / częstotliwość: 230/400 V AC / 50/60 Hz Przekrój podłączeniowy: 110 mm 2 Ochrona przed dotykiem bezpośrednim zgodnie z VBG 4 Specjalny system montażu na szynie TH 35 zgodnie z EN PRĄD ZNAMIONOWY / STYKI / NAPIĘCIE MODUŁY TYP KOD EAN DOSTĘPNOŚĆ STORE NR KAT. 16 A / 1Z / 1R / 24 AC/DC 1 BZ SL16/1Z/1R BZ A / 2Z / 24 AC/DC 1 BZ AL16/2Z BZ A / 1Z / 1R / 230 AC/DC 1 BZ SL16/1Z/1R BZ A / 2Z / 230 AC/DC 1 BZ AL16/2Z BZ ZNAJDŹ SZYBKO TO, CZEGO POTRZEBUJESZ! APLIKACJA SCHRACK TECHNIK LIVE PIERWSZE MOBILNE NARZĘDZIE DLA ELEKTROINSTALATORA Największy asortyment i najszybsza dostawa w miejsce budowy Możliwość zamawiania przez 24h na dobę dowolnego miejsca Błyskawiczne sprawdzanie stanów magazynowych Proste i szybkie wyszukiwanie produktów ze Schrack Navigator Dostęp do informacji technicznej z każdego miejsca

20 MODUŁOWE APARATY STEROWNICZE I ŁĄCZENIOWE W PRZYCISKI NIEPODŚWIETLANE 4321 BZ SCHEMAT 1 2 Schemat łączeniowy na przycisku Wykonanie zgodnie z EN60068 Napięcie znamionowe / częstotliwość: 230/400 V AC / 50/60 Hz Przekrój podłączeniowy: 110 mm 2 Ochrona przed dotykiem bezpośrednim zgodnie z VBG 4 Specjalny system montażu na szynie TH 35 zgodnie z EN PRĄD ZNAMIONOWY / STYKI MODUŁY OPAK. TYP KOD EAN DOSTĘPNOŚĆ STORE NR KAT. 16 A / 1Z 1 1 BZ T16/1Z BZ A / 1Z / 1R 1 1 BZ T16/1Z/1OE BZ W PRZYCISKI Z DIODĄ LED 4321 BZ Wykonanie zgodnie z EN60068 Napięcie znamionowe / częstotliwość: 230/400 V AC / 50/60 Hz Przekrój podłączeniowy: 110 mm 2 Ochrona przed dotykiem bezpośrednim zgodnie z VBG 4 Specjalny system montażu na szynie TH 35 zgodnie z EN PRĄD ZNAMIONOWY / STYKI / NAPIĘCIE MODUŁY OPAK. TYP KOD EAN DOSTĘPNOŚĆ STORE NR KAT. 16 A / 1Z / 1R / 24 V AC/DC 1 BZ TS16/1Z/1OE BZ A / 1Z / 1R / 230 V AC/DC 1 BZ TS16/1Z/1OE BZ W LAMPKI SYGNALIZACYJNE kolorowe diody sygnalizacyjne: czerwona i zielona BZ BZ OPIS MODUŁY OPAK. TYP KOD EAN DOSTĘPNOŚĆ STORE NR KAT. Lampka pojedyncza 1224 V AC/DC czerwona / zielona 1 1 BZ LM R/G BZ Lampka pojedyncza V AC/DC czerwona / zielona 1 1 BZ LM R/G BZ Lampka podwójna 1224 V AC/DC czerwona / zielona 1 1 BZ DLM R/G BZ Lampka podwójna V AC/DC czerwona / zielona 1 1 BZ DLM R/G BZ117908

21 PRZEKAŹNIKI PROGRAMOWALNE W PRZEKAŹNIKI PROGRAMOWALNE EASY 3331 Przekaźniki programowalne EASY zapewniają realizację wielu funkcji wykorzystywanych wukładach sterowania opartych o tradycyjne elementy typu przekaźniki oraz styczniki. Cała logika zajmująca w tradycyjnym rozwiązaniu znaczną przestrzeń oraz generująca istotny koszt może zostać ograniczona do schematu ideowego wprowadzonego za pomocą klawiatury lub oprogramowania EASY-Soft (za pomocą komputera PC). Przekaźniki programowalne pozwalają również na przetwarzanie sygnałów analogowych za pomocą dedykowanych bloków funkcyjnych ich jak np. komparator, PID itp. 168 OPIS KOD EAN DOSTĘPNOŚĆ STORE NR KAT. Przekaźnik programowalny EASY 512 AC R 230 V AC EA Przekaźnik programowalny EASY 512 AC RC 230 V AC EA Przekaźnik programowalny EASY 512 DC R 24 V DC EA Przekaźnik programowalny EASY 512 DC RC 24 V DC EA Przekaźnik programowalny EASY 512 DC RCX 24 V DC EA Przekaźnik programowalny EASY 719 AC RC 24 V EA Przekaźnik programowalny EASY 719 AC RC 230 V EA Przekaźnik programowalny EASY 719 DC RC 24 V EA Przekaźnik programowalny EASY 721 DC TC 24 V EA Przekaźnik programowalny EASY 618 AC RE EA Przekaźnik programowalny EASY 618 DC RE EA Przekaźnik programowalny EASY 819 AC RC EA Oprogramowanie Windows Software do przekaźników EASY serii od 400 do EA Kabel RS232 do przekaźników programowalnych EASY EA Zasilacz stabilizowany 24 V DC, 1,25 A EASY 400 POWER EA Moduł karty pamięci do przekaźników EASY, 32 MB EA Kabel do komunikacji z PC, EASY EA W GNIAZDA WTYKOWE 4320 Przekrój podłączeniowy: 125 mm 2 Prąd znamionowy: 16 A Napięcie znamionowe: 250 V AC Gniazda do nabudowania: IP44 BZ YY4926F YY OPIS WYM. (SxWxG) mm OPAK. TYP KOD EAN DOSTĘPNOŚĆ STORE NR KAT. Gniazdo szeregowe Schuko 16 A 52 x 76 x 65 1 REG-SD BZ A Gniazdo szeregowe Schuko 16 A z diodą LED BZ Gniazdo szeregowe z bolcem 16 A 44,5 x 76 x 65 1 REG-SD/CZ BZ A Gniazdo (Schuko, IP44, 16 A), zaciski bezśrubowe 44,5 x 76 x 65 1 SD-E bl YY Gniazdo CEE nabudowywane, IP44 1 5x YY494518

22 TRANSFORMATORY, DZWONKI W TRANSFORMATORY DZWONKOWE 4320 Z ZABEZPIECZENIEM ZWARCIOWYM Transformator bezpieczeństwa Zgodność z normą EN Znamionowe napięcie pierwotne: 230 V AC 50 Hz Moc znamionowa: 8,15,24,30 VA Stopień ochrony: IP40 BZ BZ Przeznaczony do pracy ciągłej Wbudowany czujnik PTC Zabezpieczenie zwarciowe 169 WEJŚCIE / WYJŚCIE MODUŁY WYM. (SxWxG) mm OPAK. TYP KOD EAN DOSTĘPNOŚĆ STORE NR KAT. 230 V AC pierw. / 4,8,12 V AC wtórne, 15 VA 2 35 x 85 x 58 1 KL-TR/15VA BZ V AC pierw. / 12,12, 24 V AC wtórne, 30 VA 3 52 x 85 x 58 1 KL-TR/30VA BZ V AC pierw. / 12, 24 V AC wtórne, 63 VA x 85 x 65 1 KL-TR/63VA BZ W ZASILACZE STABILIZOWANE MODUŁOWE NA SZYNĘ TH LP Napięcie wejściowe: 230 V AC Częstotliwość pracy: 4763 Hz Napięcie wyjściowe: 12 V DC lub 24 V DC Temperatura pracy: od -20 C do +60 C Stopień ochrony: IP 20 NAPIĘCIE PIERWOTNE / NAPIĘCIE WTÓRNE / MOC / PRĄD KOD EAN DOSTĘPNOŚĆ STORE NR KAT. 230 V AC / 24 V DC / 30 W / 1,25 A stabilizowany LP V AC / 12 V DC / 30 W / 2,5 A stabilizowany LP7432C2 W DZWONKI 4320 BZ Maksymalna długotrwała praca: 12 godzin Napięcie cewki: 12, 230 V AC Pobór mocy: 4,5 VA Przekrój podłączeniowy: 10 mm 2 Głośność: 75dB OPIS / NAPIĘCIE ZASILAJĄCE MODUŁY WYM. (SxWxG) mm OPAK. TYP KOD EAN DOSTĘPNOŚĆ STORE NR KAT. Dzwonek, 230 V AC 1 17,5 x 86 x SRK BZ Dzwonek, 12 V AC 1 17,5 x 86 x SRK BZ926351

23 ŚCIEMNIACZE W BRZĘCZYKI 4320 BZ Maksymalna długotrwała praca: 12 godzin Napięcie cewki: 12, 230 V AC Pobór mocy: 4,5 VA Przekrój podłączeniowy: 10 mm 2 Głośność: 77 db 170 OPIS / NAPIĘCIE ZASILAJĄCE MODUŁY WYM. (SxWxG) mm OPAK. TYP KOD EAN DOSTĘPNOŚĆ STORE NR KAT. Brzęczyk, 230 V AC 1 17,5 x 86 x SRK BZ Brzęczyk, 12 V AC 1 17,5 x 86 x SRK BZ W ŚCIEMNIACZ UNIWERSALNY NA SZYNĘ TH EHTD420VA Ściemniacz uniwersalny z opcją centralnego załączania / wyłączania, wyposażony w funkcję pamięci. Moc ściemniania VA a sterowanie odbywa się za pomocą zewnętrznych przycisków. Uniwersalność ściemniacza polega na tym, że za jego pomocą mogą być ściemniane wszystkie typowe źródła światła ie jak: lampy żarowe, lampy halogenowe 230 V AC i 12 V AC, z transformatorami elektronicznymi lub konwencjonalnymi. Rodzaj pracy ściemniacza (nacinanie lub obcinanie fazy) może być ustawiony indywidualnie na urządzeniu za pomocą przełącznika pokrętnego. OPIS MODUŁY WYM. (SxWxG) mm OPAK. KOD EAN DOSTĘPNOŚĆ STORE NR KAT. Ściemniacz uniwersalny 420 VA 2 17,5 x 86 x EHTD420VA W MODUŁ STERUJĄCY ŚCIEMNIACZA ZDALNEGO NA SZYNĘ TH Moduł sterujący ściemniacza zdalnego, stosowany z modułami mocy EHTDLT1200 / EHTDLT500 / EHDREH1200 / EHDREH500. Jeden moduł sterujący umożliwia sterowanie maksymalnie 10 modułami mocy o różnych nastawach rodzajów pracy. Sterowanie modułów mocy następuje poprzez wejścia sterujące S+ i S. EHTDSTRG2 OPIS MODUŁY WYM. (SxWxG) mm OPAK. KOD EAN DOSTĘPNOŚĆ STORE NR KAT. Moduł sterujący ściemniacza zdalnego 1 17,5 x 86 x EHTDSTRG2 ZNAJDŹ SZYBKO TO, CZEGO POTRZEBUJESZ! SKLEP INTERNETOWY ZE SCHRACK NAVIGATOR SKLEP.SCHRACK.PL Łatwa nawigacja i wybór z blisko produktów Proste i szybkie zamawianie on-line 24 godziny na dobę Informacja o dostępności asortymentu na magazynie Największy asortyment i najszybsza dostawa w miejsce budowy Pełna informacja techniczna na temat produktów

24 ŚCIEMNIACZE W MODUŁY MOCY DO MODUŁU STERUJĄCEGO EHTDSTR NA SZYNĘ TH 35 EHTDLT500 Moduły mocy ściemniacza stosowane w połączeniu z modułem sterującym EHTDSTRG2 pracują jako układ ściemniania z obcinaniem lub nacinaniem fazy. Przy pracy z nacinaniem fazy moduły dysponują elektronicznym symetryzatorem półokresów oraz kontrolą biegu jałowego dla konwencjonalnych transformatorów sieciowych. Moduły mocy zostały wyposażone w zabezpieczenie przeciążeniowe termiczne, elektroniczne zabezpieczenie zwarciowe, zabezpieczenie przepięciowe i funkcję łagodnego uruchamiania. Dostępne są 2 typy urządzeń ozakresach mocy VA i VA. OPIS MODUŁY OPAK. KOD EAN DOSTĘPNOŚĆ STORE NR KAT. 171 Moduł mocy ściemniacza 500 VA EHTDLT500 Moduł mocy ściemniacza 1200 VA EHTDLT1200 W ŚCIEMNIACZ UNIWERSALNY 500 VA Z POKRĘTŁEM NA SZYNĘ TH EHTDREH500 Moduł mocy z pokrętłem umożliwia sterowanie za pomocą przycisków zewnętrznych jak również centralnie z pokrętła umieszczonego na płycie czołowej urządzenia. Uniwersalność ściemniacza polega na tym, że za jego pomocą mogą być ściemniane wszystkie typowe źródła światła ie jak: lampy żarowe, lampy halogenowe 230 V AC i 12 V AC, z elektronicznymi lub konwencjonalnymi układami zapłonowymi. Rodzaj pracy ściemniacza (nacinanie lub obcinanie fazy) może być ustawiony indywidualnie na urządzeniu za pomocą przełącznika pokrętnego. Moduł mocy został wyposażony w zabezpieczenie przeciążeniowe termiczne, elektroniczne zabezpieczenie zwarciowe, zabezpieczenie przepięciowe i funkcję łagodnego uruchamiania. OPIS MODUŁY OPAK. KOD EAN DOSTĘPNOŚĆ STORE NR KAT. Moduł mocy ściemniacza 500 VA z pokrętłem EHDREH500 W ŚCIEMNIACZ UNIWERSALNY 1200 VA Z POKRĘTŁEM NA SZYNĘ TH EHTDREH1200 Moduł mocy z pokrętłem umożliwia sterowanie za pomocą przycisków zewnętrznych jak również centralnie z pokrętła umieszczonego na płycie czołowej urządzenia. Uniwersalność ściemniacza polega na tym, że za jego pomocą mogą być ściemniane wszystkie typowe źródła światła ie jak: lampy żarowe, lampy halogenowe 230 V AC i 12 V AC, z elektronicznymi lub konwencjonalnymi układami zapłonowymi. Rodzaj pracy ściemniacza (nacinanie lub obcinanie fazy) może być ustawiony indywidualnie na urządzeniu za pomocą przełącznika pokrętnego. Moduł mocy został wyposażony w zabezpieczenie przeciążeniowe termiczne, elektroniczne zabezpieczenie zwarciowe, zabezpieczenie przepięciowe i funkcję łagodnego uruchamiania. OPIS MODUŁY OPAK. KOD EAN DOSTĘPNOŚĆ STORE NR KAT. Moduł mocy ściemniacza 1200 VA z pokrętłem EHDREH1200

25 ZEGARY I WYŁĄCZNIKI ZMIERZCHOWE W CYFROWY ZEGAR 1-KANAŁOWY, SERIA TEMPUS 4340 Dowolne programowane dni tygodnia Program dzienny, tygodniowy Rezerwa działania 10 lat PRZYCISK ON/OFF 7 x 24 h ± 1h AUTO PAMIĘĆ 50 3a Lithium 1x16 (8) A 250V~ 50 komórek pamięci Przycisk przełączania czasu lato / zima BZ A Wskaźnik stanu załączenia Bateria wymienna typu CR Przycisk manualny ON / OFF Zastosowanie: Podświetlanie reklam, oświetlenie witryn Oświetlenie uliczne Aplikacje biurowe i domowe Sterowanie urządzeniami, silnikami, pompami Wymiary (wys. x szer. x gł.) (mm) 45 x 17,5 x 60 Najktótszy czas przełączeń 1 min Wycięcie montażowe (mm) 46 x 18 Jednostka programowania minuta Masa (g) ok. 100 Liczba miejsc pamięci 50 Napięcie zasilające 230 V / 5060 Hz Przełącznik ręczny automatyka / stale załączony Pobór mocy do 230 V~ (AC) 5 VA [ON] / stale wyłączony [OFF] Maksymalne obciążenie AC: Tworzenie bloków dni tygodnia stała nastawa rezystancyjne (VDE, IEC) 16 A / 250 V AC Program wakacyjny / indukcyjne cos φ 0,6 8 A / 250 V AC ustawienie daty lampa żarowa 1000 W Generator losowy Obciążalność DC: Wskaźnik stanu przełączenia 24 V / 50 V / 220 V 800 ma / 300 ma / 150 ma Praca w trybie impulsowym Wyjście przekaźnika bezpotencjałowe Praca w trybie cyklicznym Rodzaj styku 1 styk przełączny Przełączanie czasu lato/zima automatyczne / wolny wybór / Temperatura otoczenia -25 C* do +55 C funkcja wyłączona Klasa izolacji II Wejście zewnętrzne: Dokładność chodu ±1 s/dzień przy +20 C funkcja override (nadpisania) Czas podtrzymania programu 10 lat (ex Works) przy +20 C funkcja countdown (odliczanie) * z ograniczoną funkcją wyświetlacza Wejście synchronizacyjne DCF 77 Maks. przekrój przewodu 2,5 mm² W WYMIARY I SCHEMAT Rodzaj podłączenia Możliwość plombowania: odizolowany +/, zaciski śrubowe kanał 1 OPIS MODUŁY KOD EAN DOSTĘPNOŚĆ STORE NR KAT. Cyfrowy zegar 1-kanałowy / tygodniowy BZ A

26 ZEGARY I WYŁĄCZNIKI ZMIERZCHOWE W CYFROWY ZEGAR 1-KANAŁOWY, SERIA TEMPUS 4340 BZ PAMIĘĆ 50 10a Program dobowy i tygodniowy Lithium 50 komórek pamięci 7 x 24 h Automatycznie przełączany czas letni / zimowy Rezerwa działania 10 lat Przełącznik manualny ON / OFF Blokowanie dni tygodnia przy dowolnym wyborze programu Pamięć nieulotna (EEPROM) Montaż na szynie TH 35 Bateria typu CR2032 Zastosowanie: Podświetlanie reklam, oświetlenie witryn Oświetlenie uliczne Aplikacje biurowe i domowe Sterowanie urządzeniami, silnikami, pompami ± 1h AUTO PRZYCISK ON/OFF 1x16 (8) A 250V~ Języki D, GB, F, I, E, PL, CZ, NL 173 Wymiary (wys. x szer. x gł.) (mm) 45 x 35 x 60 Najktótszy czas przełączeń 1 min Wycięcie montażowe (mm) 46 x 36 Programowalność co minutę Masa (g) ok. 170 Liczba miejsc pamięci 50 Napięcie zasilania 230 V / 5060 Hz Przełącznik ręczny automatyka / stałe załączenie Pobór mocy do 230 V~ (AC) 5 VA [ON] / stałe wyłączenie [OFF] Maksymalne obciążenie AC: Tworzenie bloków dni tygodnia Dowolne rezystancyjne (VDE, IEC) 16 A / 250 V AC Program wakacyjny / indukcyjne cos φ 0,6 8 A / 250 V AC ustawienie daty lampa żarowa 1000 W Generator losowy Obciążalność DC: Wskaźnik stanu przełączania 24 V / 50 V / 220 V 800 ma / 300 ma / 150 ma Praca w trybie impulsowym Wyjście przekaźnika bezpotencjałowe Praca w trybie cyklicznym Rodzaj styku 1 styk przełączny Przełączanie czasu lato / zima automatyczne / wolny wybór/ Temperatura otoczenia -25 C* do +55 C funkcja wyłączona Klasa izolacji II Wejście zewnętrzne: Dokładność chodu ±1 s/dzień przy +20 C funkcja override (nadpisanie) Czas podtrzymania programu 10 lat (ex Works) przy +20 C funkcja countdown (odliczanie) * z ograniczoną funkcją wyświetlacza Wejście synchronizacyjne DCF 77 Maks. przekrój przewodu 4 mm² W WYMIARY I SCHEMAT Rodzaj podłączenia Możliwość plombowania: odizolowane +/, zaciski śrubowe kanał 1 OPIS MODUŁY KOD EAN DOSTĘPNOŚĆ STORE NR KAT. Cyfrowy zegar 1-kanałowy / tygodniowy BZ328391

27 ZEGARY I WYŁĄCZNIKI ZMIERZCHOWE 174 W CYFROWY ZEGAR 2-KANAŁOWY, SERIA TEMPUS 4340 BZ PAMIĘĆ 50 10a Program dobowy i tygodniowy Lithium 50 komórek pamięci 7 x 24 h Automatycznie przełączany czas letni / zimowy Rezerwa działania 10 lat Przełącznik manualny ON / OFF Blokowanie dni tygodnia przy dowolnym wyborze programu Pamięć nieulotna (EEPROM) Montaż na szynie TH 35 Bateria typu CR2032 Zastosowanie: Podświetlanie reklam, oświetlenie witryn Oświetlenie uliczne Aplikacje biurowe i domowe Sterowanie urządzeniami, silnikami, pompami ± 1h AUTO PRZYCISK ON/OFF 1x16 (8) A 250V~ Języki D, GB, F, I, E, PL, CZ, NL Wymiary (wys. x szer. x gł.) (mm) 45 x 35 x 60 Najktótszy czas przełączeń 1 min Wycięcie montażowe (mm) 46 x 36 Programowalność co minutę Masa (g) ok. 170 Liczba miejsc pamięci 50 Napięcie zasilania 230 V / 5060 Hz Przełącznik ręczny automatyka / stałe załączenie Pobór mocy do 230 V~ (AC) 5 VA [ON] / stałe wyłączenie [OFF] Maksymalne obciążenie AC: Tworzenie bloków dni tygodnia dowolne rezystancyjne (VDE, IEC) 16 A / 250 V AC Program wakacyjny / indukcyjne cos φ 0,6 8 A / 250 V AC ustawienie daty lampa żarowa 1000 W Generator losowy Obciążalność DC: Wskaźnik stanu przełączania 24 V / 50 V / 220 V 800 ma / 300 ma / 150 ma Praca w trybie impulsowym Wyjście przekaźnika bezpotencjałowe Praca w trybie cyklicznym Rodzaj styku 2 styki przełączne Przełączanie czasu lato / zima automatyczne / wolny wybór/ Temperatura otoczenia -25 C* do +55 C funkcja wyłączona Klasa izolacji II Wejście zewnętrzne: Dokładność chodu ±1s/dzień przy +20 C funkcja override (nadpisanie) Czas podtrzymania programu 10 lat (ex Works) przy +20 C funkcja countdown (odliczanie) * z ograniczoną funkcją wyświetlacza Wejście synchronizacyjne DCF 77 Maks. przekrój przewodu 4 mm² Rodzaj podłączenia odizolowane +/, zaciski śrubowe W WYMIARY I SCHEMAT Możliwość plombowania kanał 1 kanał 2 OPIS MODUŁY KOD EAN DOSTĘPNOŚĆ STORE NR KAT. Cyfrowy zegar 2-kanałowy / tygodniowy BZ328392

28 ZEGARY I WYŁĄCZNIKI ZMIERZCHOWE W CYFROWY ZEGAR ROCZNY, 2-KANAŁOWY, PROGRAMOWALNY, 4340 SERIA TEMPUS DIGITAL BZ Program tygodniowy i roczny Zabezpieczenie kodem PIN Umożliwia programowanie daty Dodatkowe wejście impulsowe Podświetlany wyświetlacz z funkcją timera i nadpisania Obsługa 14 języków w tym polskiego Funkcja RESETu dla każdego kanału Zegar 2-kanałowy z możliwością rozbudowy do systemu 8-kanałowego Program na PC umożlwiający programowanie zegara 800 komórek pamięci Opcjonalna antena DCF lub GPS Wymienne baterie do synchronizacji czasowej Zastosowania: Sterowanie oświetleniem ulicznym, reklamowym i oświetleniem witryn sklepowych Sterownie czasowe dostępem do stref w budynkach wyposażonych w systemem kontroli dostępu, np. w garażach w centrach handlowych Sterownie pompami Sterownie klimatyzacją i wentylacją Wykorzystywany w szkołach do sterowania dzwonkiem z uwzględnieniem świąt i okresów wakacyjnych 175 Wymiary (wys. x szer. x gł.) (mm) 45 x 52,5 x 60 Liczba miejsc pamięci 800 Wycięcie montażowe (mm) 46 x 54 Przełączanie manualne automatyka / preselekcja / Masa (g) ok. 250 stałe załączenie [ON] / Napięcie zasilania 230 V / 5060 Hz (inne napięcia stałe wyłączenie [OFF] zasilania dostepne na zamówienie) Tworzenie bloków dni tygodnia dowolnie Pobór mocy do 230 V~ (AC) 5VA Program wakacyjny / Maksymalne obciążenie AC: ustawienie daty rezystancyjne (VDE, IEC) 16 A / 250 V AC Generator losowy, do 30 min indukcyjne cos φ 0,6 10 A / 250 V AC Wskaźnik stanu przełączenia lampa żarowa 2600 W Praca w trybie impulsowym : sek., min lampa halogenowa 2600 W Praca w trybie cyklicznym : sek., min, godz., dni świetlówki 1000 W Przełączanie czasu lato / zima automatyczne / wolny wybór / obciążenie typu AC1/AC W / 750 W funkcja wyłączona Obciążalność DC: Wejście zewnętrzne: 24 V / 50 V / 220 V 800 ma / 300 ma / 150 ma funkcja override (nadpisanie) Wyjście przekaźnika bezpotencjałowe funkcja countdown (odliczanie) Rodzaj styku 2 styki przełączne licznik impulsów Temperatura otoczenia -10 C do +55 C Wejście synchronizujące Klasa izolacji II DCF 77 / wejście GPS / Dokładność chodu ± 0,5 s/dzień przy +20 C Maks. przekrój przewodu 4 mm² Rezerwa chodu 3 lata (ex Works) przy +20 C Rodzaj podłączenia osłonięte zaciski śrubowe Najkrótszy czas przełączeń 1 s Uszczelnienie Jednostka programowania co minutę W WYMIARY I SCHEMAT kanał 1 kanał 2 DCF77/GPS OPIS MODUŁY KOD EAN DOSTĘPNOŚĆ STORE NR KAT. Cyfrowy, programowalny zegar roczny 2P BZ327992
