1 D R Z W I O Ś C I E Ż N I C E A K C E S O R I A w w w. d r z w i v a s c o. p l Cennik detaliczny [w PLN] obowiązuje od dnia Katalog produktów 2013 edycja 2

2 Drzwi VASCO to nowy standard jakości na polskim rynku. Niepowtarzalny wygląd, kolor i strukturę drzwi VASCO otrzymały poprzez użycie nowatorskiej technologii. Ta innowacyjna technologia pozwala wykończyć drzwi VASCO bez łączenia na krawędziach przylgi, co znacznie poprawia efekt wizualny i praktyczny. Cechy charakterystyczne drzwi VASCO:! bezpieczne szkło hartowane ESG! zaokrąglone krawędzie skrzydeł! bez łączenia materiału na krawędzi przylgi! główne powierzchnie pokryte laminatem! konstrukcja oparta na masywnym ramiaku z drewna i MDF! estetyczna szczelina wentylacyjna (w opcji dodatkowej) Ramiak konstrukcyjny VASCO Klasyfikacja pokryć VASCO Ramiak konstrukcyjny powstaje w wyniku sklejenia trzech warstw materiału (dla kolekcji: FARO, PORTO, MADERA, LISBONA, VENTURA). Starannie wysuszone i wystrugane drewno iglaste stanowi rdzeń ramiaka. Zewnętrzna warstwa stabilizująca wykonana jest z płyty MDF. Następnie całość pokryta jest jednolitym materiałem wykończeniowym, np.laminatem CPL. Uzyskano znakomity wyrób, który posiada lepsze właściwości niż drewno lite, ponieważ usunięte zostały wszystkie wady drewna, np. duże sęki. Zalety warstwowej konstrukcji ramiaka: źwysoka wytrzymałość i sztywność źstabilność kształtów i wymiarów źodporność na powstawanie pęknięć Lita struktura drzwi VASCO pozwoliła całkowicie wyeliminować papierowe wypełnienia stabilizujące, tzw. plaster miodu". Ramiak konstrukcyjny VASCO typ1 MDF laminat CPL rdzeń drewniany Wychodząc naprzeciw Państwa oczekiwaniom, przygotowaliśmy klasyfikację pokryć dostępnych w VASCO, w odniesieniu do najbardziej rozpowszechnionej skali. ««««««««««klasa PROFESSIONAL Okładzina CPL Wielowarstwowa okładzina wysoce odporna na ścieranie, zadrapania i światło słoneczne. Dedykowana do miejsc o dużym natężeniu ruchu, do biur, hoteli i budynków użyteczności publicznej. 1 klasa PREMIUM Okładzina WOOD DECOR, DECOR DESIGN Wysokiej jakości okładzina syntetyczna, podkreślająca naturalne piękno drewna. Przeznaczona do miejsc o wyższej intensywności użytkowania ( biura, budynki mieszkalne). 1 klasa STANDARD PLUS Okładzina DECORATIVE - okładzina o dobrych parametrach ścieralności i odporności na wilgotność. Doskonała do wyrobów użytkowanych w gospodarstwach domowych. 1 klasa STANDARD Farba akrylowa wewnętrzna - nie występuje w drzwiach VASCO 1 klasa ECONOMIC Lakier wodny wewnętrzny - nie występuje w drzwiach VASCO Q 2

3 VASCO skrzydła drzwiowe i ościeżnice 3

4 BRAGA oryginalne formy 4

5 wzór 1 wzór 2 wzór 3 wzór 4 wzór 5 wzór 6 płycina x5 płycina x4 szkło x1 płycina x3 szkło x2 płycina x2 szkło x3 płycina x1 szkło x4 szkło x5 308,00 378,84 308,00 378,84 325,00 399,75 325,00 399,75 325,00 399,75 325,00 399,75 płycina x4 szkło x1 wzór A 308,00 378,84 płycina x2 szkło x3 wzór B 325,00 399,75 informacje techniczne ceny w PLN netto brutto (VAT 23%) - cena skrzydła bez ościeżnicy i klamki KONSTRUKCJA SKRZYDŁA: RODZAJE I WYMIARY: ź ramiak wykonany z płyty MDF ź jednoskrzydłowe: wszystkie wzory, w szeroź wypełnienie - płycina 4 mm (płyta HDF obu- kościach określonych w tabeli dostępności na stronnie okleinowana) lub szkło hartowane 4 mm stronie 28 ź dwuskrzydłowe: (szczegóły na str. 24): jako WYKOŃCZENIE: dowolne zestawienie szerokości i wzorów, w szeroź płaszczyzna skrzydła oraz krawędzie wykończone kościach określonych w tabeli dostępności na okładziną Decorative stronie 28 ź przesuwne: w systemie naściennym lub do PROFIL KRAWĘDZI SKRZYDŁA: zabudowy w ścianie (szczegóły na str ): ź wszystkie krawędzie skrzydeł są zaokrąglone; wszystkie wzory, w szerokościach określonych nowoczesna technologia umożliwiła wykończenie w tabeli dostępności na stronie 28 skrzydła bez żadnego łączenia na krawędziach przylgi konstrukcja oparta na ramiaku typ3 OŚCIEŻNICE - szczegóły na str ź polecane ościeżnice regulowane Vasco system WYPOSAŻENIE (w cenie skrzydła): ź ościeżnicę można również zamówić w wersji ź zamek jednopunktowy, wpuszczany, rozstaw 72 tunel mm: na klucz zwykły(k) lub z blokadą łazienkową(w) lub dostosowany pod wkładkę patentową(p) lub bez otworu na klucz (Z) Ramiak konstrukcyjny typ3 ź zawiasy: czopowe wkręcane - 2 szt. bez łączenia na krawędziach ź szkło hartowane satinato ź przygotowanie do skrótu: 40 mm WYPOSAŻENIE (za dopłatą): ź szczelina wentylacyjna (29,0035,67 nettobrutto) ź klamka z szyldem (dostępność według lokalnej oferty) ź 3-ci zawias w skrzydle (15,0018,45 nettobrutto); ź osłonki na zawiasy - szczegóły na stronie 28 kolekcja BRAGA MDF okładzina Decorative Dostępne wykończenia Okładzina Decorative «««««Bezpieczne szkło ESG buk bawaria 239 dąb jasny 732 morgana 936 dąb szlachetny 958 satinato ESG biały 910 kasztan 245 akacja 236 5

6 nowość 3 nowość FUERTA wyrafinowana klasyka KONSTRUKCJA SKRZYDŁA: WYPOSAŻENIE (w cenie skrzydła): RODZAJE I WYMIARY: ź szeroki ramiak wykonany z płyty MDF ź zamek jednopunktowy, wpuszczany, rozstaw 72 ź jednoskrzydłowe: wszystkie wzory, w szerokościach ź wypełnienie - płycina 14 mm (płyta MDF obustronnie okleinowana) lub szkło hartowane 4 mm mm: na klucz zwykły(k) lub z blokadą łazienkową(w) lub dostosowany pod wkładkę patentową(p) lub bez otworu na klucz (Z) określonych w tabeli dostępności na stronie 28 ź dwuskrzydłowe: (szczegóły na str. 24): jako ź zawiasy: czopowe wkręcane - 3 szt. dowolne zestawienie szerokości i wzorów, WYKOŃCZENIE: ź szkło hartowane satinato w szerokościach określonych w tabeli dostępź płaszczyzna skrzydła oraz krawędzie wykoń- ź przygotowanie do skrótu: 40 mm ności na stronie 28 czone okładziną Decor Design ź przesuwne: w systemie naściennym lub do WYPOSAŻENIE (za dopłatą): zabudowy w ścianie (szczegóły na str ): PROFIL KRAWĘDZI SKRZYDŁA: ź szczelina wentylacyjna (29,0035,67 netto wszystkie wzory, w szerokościach określonych ź wszystkie krawędzie skrzydeł są zaokrąglone, brutto) w tabeli dostępności na stronie 28 konstrukcja oparta na ramiaku typ5 ź klamka z szyldem (dostępność według lokalnej oferty) OŚCIEŻNICE - szczegóły na str ź osłonki na zawiasy - szczegóły na str. 28 ź polecane ościeżnice regulowane Vasco system ź ościeżnicę można również zamówić w wersji tunel 6

7 nowe ceny płycina x7 wzór 1 płycina x5 szkło x1 wzór 2 płycina x3 szkło x2 wzór 3 płycina x3 szkło x2 wzór 4-20% nowe ceny 508,00 624,84 406,00 499,38 560,00 688,80 447,00 549,81 560,00 688,80 447,00 549,81 560,00 688,80 447,00 549,81 kolekcja FUERTA płycina x5 szkło x2 560,00 688,80 wzór 5 447,00 549,81 płycina x2 szkło x3 560,00 688,80 wzór 6 447,00 549,81 płycina x4 szkło x3 560,00 688,80 wzór 7 447,00 549,81 płycina x4 szkło x3 560,00 688,80 wzór 8 447,00 549,81 płycina x3 szkło x4 560,00 688,80 wzór 9 447,00 549,81 ceny w PLN netto brutto (VAT 23%) - cena skrzydła bez ościeżnicy i klamki Dostępne wykończenia Decor Design «««««Ramiak konstrukcyjny typ5 NOWO Ś Ć NOWO ŚĆ dąb palony 695 dąb truflowy 676 dąb ruby 681 Bezpieczne szkło ESG NOWOŚĆ dąb tabacco 680 NOWOŚĆ dąb sonoma 690 satinato ESG Decor Design MDF 7

8 nowość 3 nowość VENTURA przejrzystość formy 8

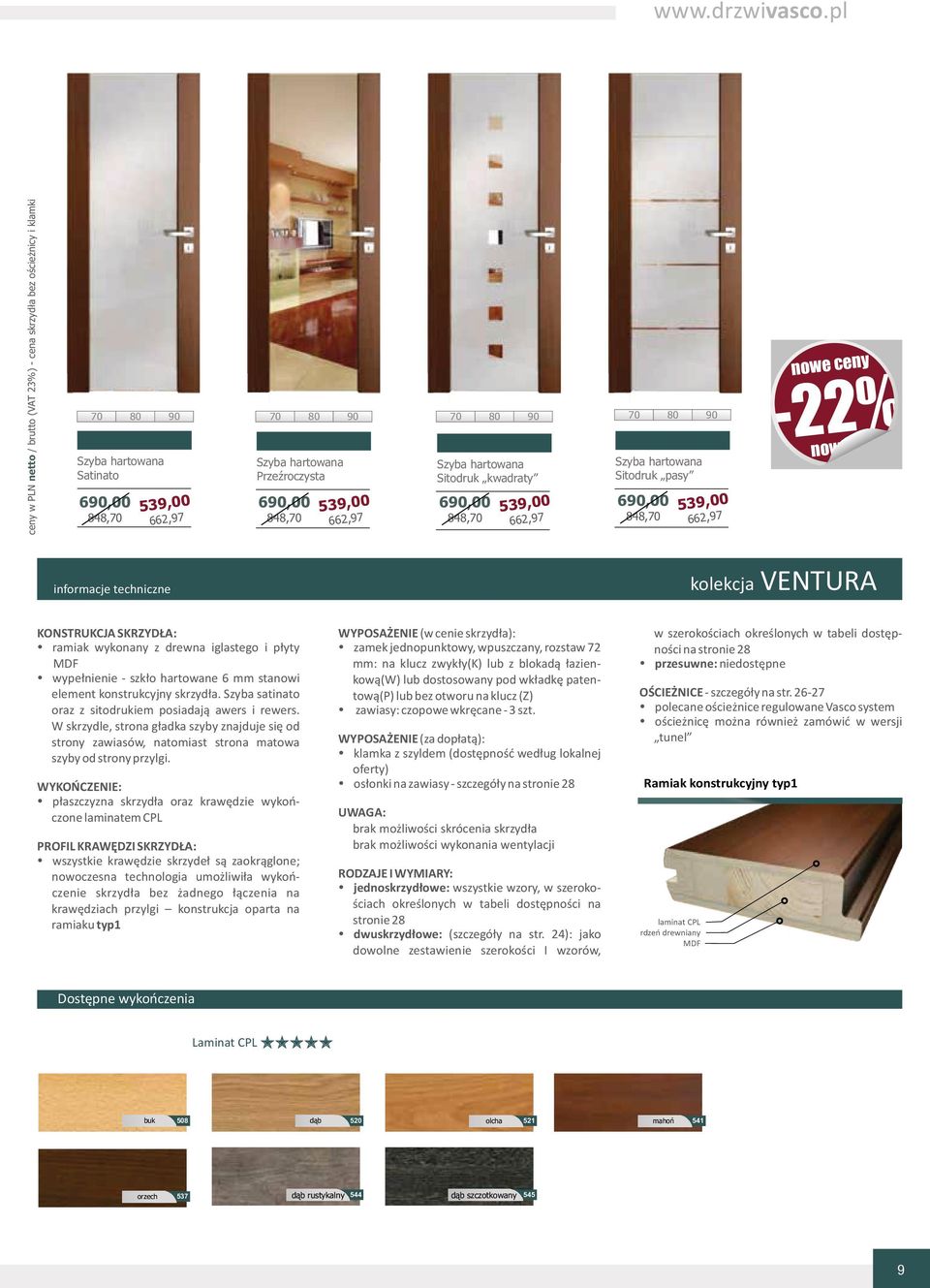

9 ceny w PLN netto brutto (VAT 23%) - cena skrzydła bez ościeżnicy i klamki Szyba hartowana Satinato 690,00 848,70 539,00 662, Szyba hartowana Przeźroczysta 690,00 848,70 539,00 662, Szyba hartowana Sitodruk kwadraty 690,00 848,70 539,00 662, Szyba hartowana Sitodruk pasy 690,00 848,70 539,00 662,97 nowe ceny -22% nowe ceny informacje techniczne kolekcja VENTURA KONSTRUKCJA SKRZYDŁA: WYPOSAŻENIE (w cenie skrzydła): w szerokościach określonych w tabeli dostępź ramiak wykonany z drewna iglastego i płyty ź zamek jednopunktowy, wpuszczany, rozstaw 72 ności na stronie 28 MDF mm: na klucz zwykły(k) lub z blokadą łazienkową(w) ź przesuwne: niedostępne ź wypełnienie - szkło hartowane 6 mm stanowi lub dostosowany pod wkładkę paten- element konstrukcyjny skrzydła. Szyba satinato tową(p) lub bez otworu na klucz (Z) OŚCIEŻNICE - szczegóły na str ź zawiasy: czopowe wkręcane - 3 szt. ź polecane ościeżnice regulowane Vasco system ź ościeżnicę można również zamówić w wersji tunel oraz z sitodrukiem posiadają awers i rewers. W skrzydle, strona gładka szyby znajduje się od strony zawiasów, natomiast strona matowa szyby od strony przylgi. WYKOŃCZENIE: ź płaszczyzna skrzydła oraz krawędzie wykończone laminatem CPL WYPOSAŻENIE (za dopłatą): ź klamka z szyldem (dostępność według lokalnej oferty) ź osłonki na zawiasy - szczegóły na stronie 28 UWAGA: brak możliwości skrócenia skrzydła brak możliwości wykonania wentylacji PROFIL KRAWĘDZI SKRZYDŁA: ź wszystkie krawędzie skrzydeł są zaokrąglone; nowoczesna technologia umożliwiła wykończenie skrzydła bez żadnego łączenia na krawędziach przylgi konstrukcja oparta na ramiaku typ1 RODZAJE I WYMIARY: ź jednoskrzydłowe: wszystkie wzory, w szeroko- ściach określonych w tabeli dostępności na stronie 28 ź dwuskrzydłowe: (szczegóły na str. 24): jako dowolne zestawienie szerokości I wzorów, Ramiak konstrukcyjny typ1 laminat CPL rdzeń drewniany MDF Dostępne wykończenia Laminat CPL «««««buk 508 dąb 520 olcha 521 dąb szlachetny mahoń orzech 537 dąb rustykalny 544 dąb szczotkowany 545 9

10 VIGO trwałość i finezja 10

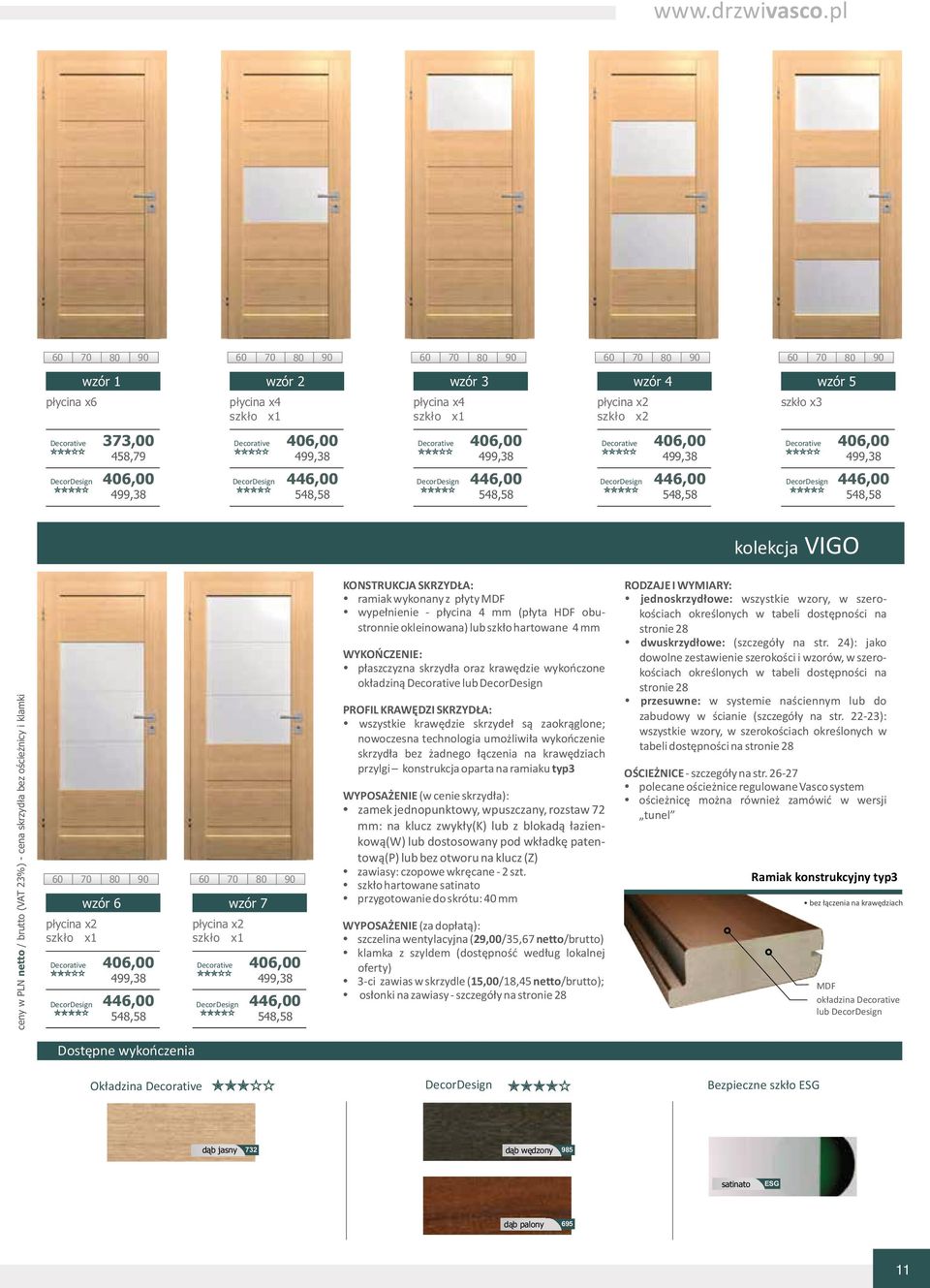

11 płycina x6 Decorative «««««DecorDesign wzór 1 373,00 458,79 406,00 499,38 płycina x4 szkło x1 Decorative «««««wzór 2 406,00 499,38 446,00 płycina x4 szkło x1 Decorative «««««wzór 3 406,00 499,38 446,00 płycina x2 szkło x2 Decorative «««««wzór 4 406,00 499,38 446,00 szkło x3 Decorative «««««DecorDesign DecorDesign DecorDesign DecorDesign 548,58 548,58 548,58 wzór 5 406,00 499,38 446,00 548,58 kolekcja VIGO ceny w PLN netto brutto (VAT 23%) - cena skrzydła bez ościeżnicy i klamki płycina x2 szkło x1 Decorative «««««DecorDesign wzór 6 406,00 499,38 446,00 548,58 płycina x2 szkło x1 Decorative «««««DecorDesign wzór 7 406,00 499,38 446,00 548,58 KONSTRUKCJA SKRZYDŁA: RODZAJE I WYMIARY: ź ramiak wykonany z płyty MDF ź jednoskrzydłowe: wszystkie wzory, w szeroź wypełnienie - płycina 4 mm (płyta HDF obu- kościach określonych w tabeli dostępności na stronnie okleinowana) lub szkło hartowane 4 mm stronie 28 ź dwuskrzydłowe: (szczegóły na str. 24): jako WYKOŃCZENIE: dowolne zestawienie szerokości i wzorów, w szeroź płaszczyzna skrzydła oraz krawędzie wykończone kościach określonych w tabeli dostępności na okładziną Decorative lub DecorDesign stronie 28 ź przesuwne: w systemie naściennym lub do PROFIL KRAWĘDZI SKRZYDŁA: zabudowy w ścianie (szczegóły na str ): ź wszystkie krawędzie skrzydeł są zaokrąglone; wszystkie wzory, w szerokościach określonych w nowoczesna technologia umożliwiła wykończenie tabeli dostępności na stronie 28 skrzydła bez żadnego łączenia na krawędziach przylgi konstrukcja oparta na ramiaku typ3 OŚCIEŻNICE - szczegóły na str ź polecane ościeżnice regulowane Vasco system WYPOSAŻENIE (w cenie skrzydła): ź ościeżnicę można również zamówić w wersji ź zamek jednopunktowy, wpuszczany, rozstaw 72 tunel mm: na klucz zwykły(k) lub z blokadą łazienkową(w) lub dostosowany pod wkładkę patentową(p) lub bez otworu na klucz (Z) ź zawiasy: czopowe wkręcane - 2 szt. Ramiak konstrukcyjny typ3 ź szkło hartowane satinato ź przygotowanie do skrótu: 40 mm WYPOSAŻENIE (za dopłatą): ź szczelina wentylacyjna (29,0035,67 nettobrutto) ź klamka z szyldem (dostępność według lokalnej oferty) ź 3-ci zawias w skrzydle (15,0018,45 nettobrutto); ź osłonki na zawiasy - szczegóły na stronie 28 bez łączenia na krawędziach MDF okładzina Decorative lub DecorDesign Dostępne wykończenia Okładzina Decorative «««««DecorDesign Bezpieczne szkło ESG dąb jasny 732 dąb wędzony 985 satinato ESG dąb palony

12 MADERA jakość i styl 12

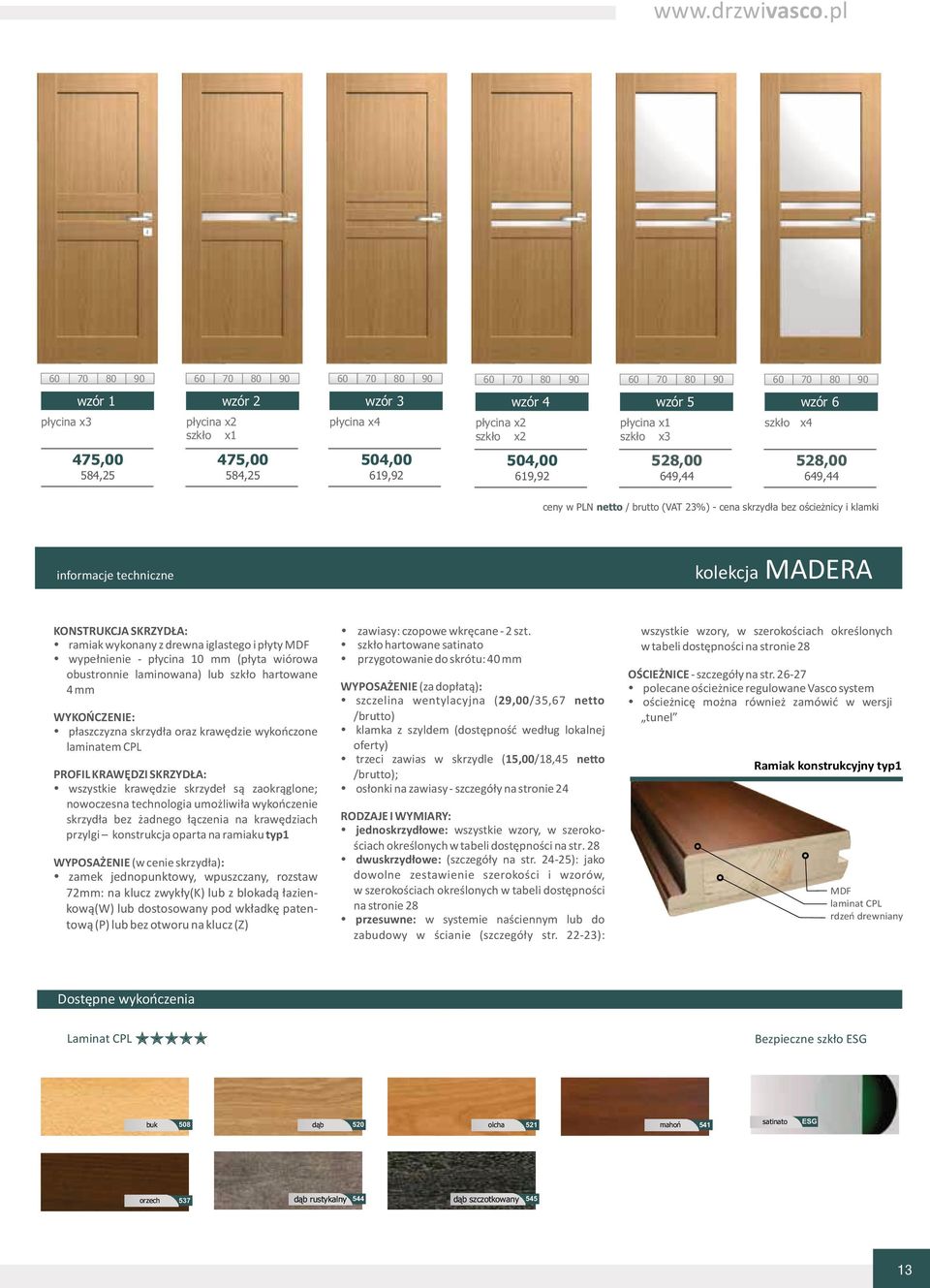

13 płycina x3 wzór 1 płycina x2 szkło x1 wzór 2 płycina x4 wzór 3 płycina x2 szkło x2 wzór 4 płycina x1 szkło x3 wzór 5 szkło x4 wzór 6 475,00 584,25 475,00 584,25 504,00 619,92 504,00 619,92 528,00 649,44 528,00 649,44 ceny w PLN netto brutto (VAT 23%) - cena skrzydła bez ościeżnicy i klamki informacje techniczne kolekcja MADERA KONSTRUKCJA SKRZYDŁA: ź zawiasy: czopowe wkręcane - 2 szt. wszystkie wzory, w szerokościach określonych ź ramiak wykonany z drewna iglastego i płyty MDF ź szkło hartowane satinato w tabeli dostępności na stronie 28 ź wypełnienie - płycina 10 mm (płyta wiórowa ź przygotowanie do skrótu: 40 mm obustronnie laminowana) lub szkło hartowane OŚCIEŻNICE - szczegóły na str mm WYPOSAŻENIE (za dopłatą): ź polecane ościeżnice regulowane Vasco system ź szczelina wentylacyjna (29,0035,67 netto ź ościeżnicę można również zamówić w wersji WYKOŃCZENIE: brutto) tunel ź płaszczyzna skrzydła oraz krawędzie wykończone ź klamka z szyldem (dostępność według lokalnej laminatem CPL oferty) ź trzeci zawias w skrzydle (15,0018,45 netto Ramiak konstrukcyjny typ1 PROFIL KRAWĘDZI SKRZYDŁA: brutto); ź wszystkie krawędzie skrzydeł są zaokrąglone; ź osłonki na zawiasy - szczegóły na stronie 24 nowoczesna technologia umożliwiła wykończenie skrzydła bez żadnego łączenia na krawędziach RODZAJE I WYMIARY: przylgi konstrukcja oparta na ramiaku typ1 ź jednoskrzydłowe: wszystkie wzory, w szeroko- ściach określonych w tabeli dostępności na str. 28 WYPOSAŻENIE (w cenie skrzydła): ź dwuskrzydłowe: (szczegóły na str ): jako ź zamek jednopunktowy, wpuszczany, rozstaw dowolne zestawienie szerokości i wzorów, 72mm: na klucz zwykły(k) lub z blokadą łazienkową(w) lub dostosowany pod wkładkę paten- w szerokościach określonych w tabeli dostępności MDF na stronie 28 laminat CPL ź przesuwne: w systemie naściennym lub do rdzeń drewniany tową (P) lub bez otworu na klucz (Z) zabudowy w ścianie (szczegóły str ): Dostępne wykończenia Laminat CPL «««««Bezpieczne szkło ESG buk 508 dąb 520 olcha 521 dąb szlachetny mahoń satinato ESG orzech 537 dąb rustykalny 544 dąb szczotkowany

14 FARO FARO prostota kształtu 14

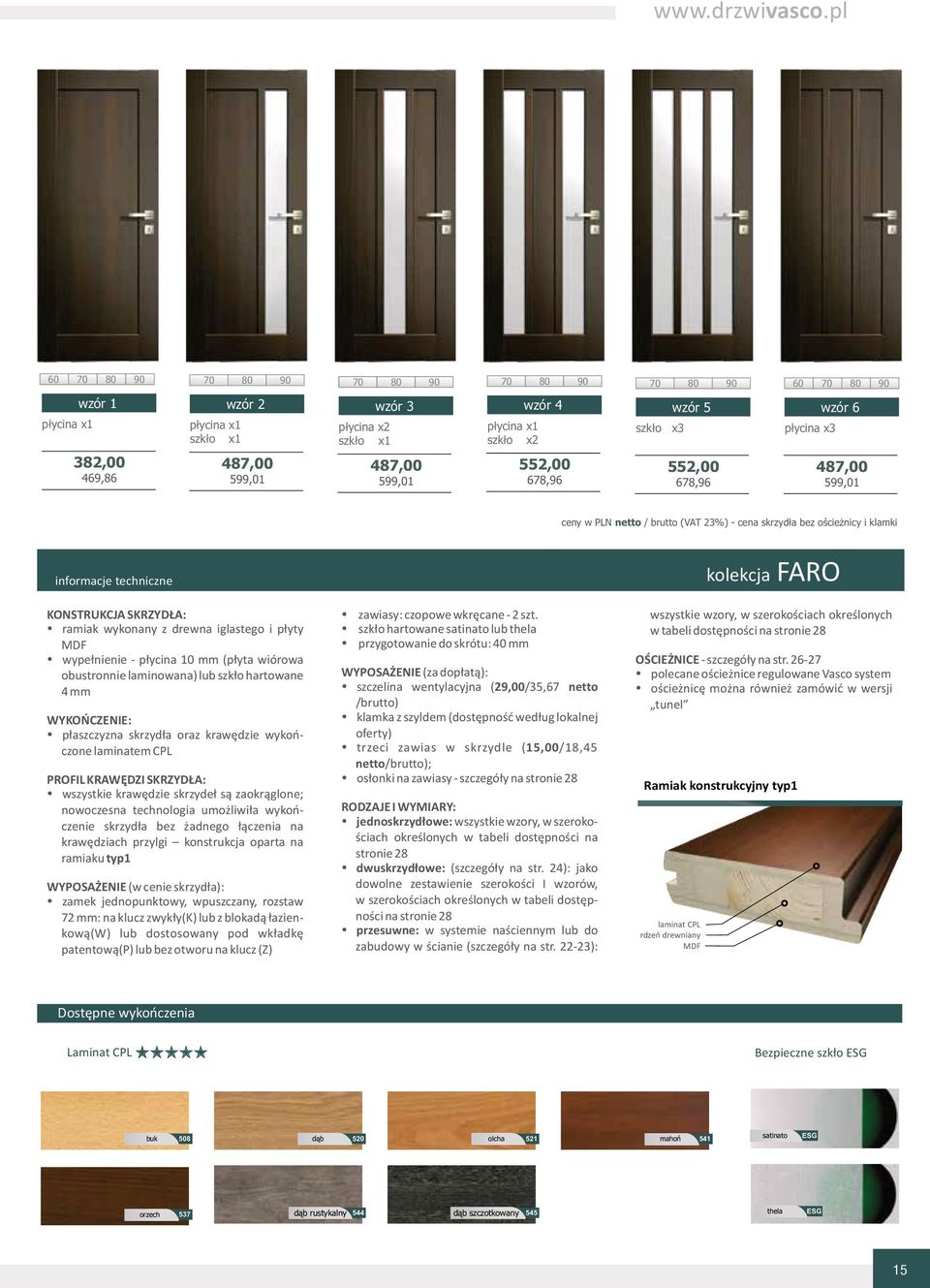

15 płycina x1 wzór 1 382,00 469,86 płycina x1 szkło x1 wzór 2 487,00 599,01 płycina x2 szkło x1 wzór 3 487,00 599,01 płycina x1 szkło x2 wzór 4 552,00 678,96 szkło x3 wzór 5 552,00 678,96 płycina x3 wzór 6 487,00 599,01 ceny w PLN netto brutto (VAT 23%) - cena skrzydła bez ościeżnicy i klamki informacje techniczne kolekcja FARO KONSTRUKCJA SKRZYDŁA: ź zawiasy: czopowe wkręcane - 2 szt. wszystkie wzory, w szerokościach określonych ź ramiak wykonany z drewna iglastego i płyty ź szkło hartowane satinato lub thela w tabeli dostępności na stronie 28 MDF ź wypełnienie - płycina 10 mm (płyta wiórowa ź przygotowanie do skrótu: 40 mm OŚCIEŻNICE - szczegóły na str obustronnie laminowana) lub szkło hartowane WYPOSAŻENIE (za dopłatą): ź polecane ościeżnice regulowane Vasco system 4 mm ź szczelina wentylacyjna (29,0035,67 netto ź ościeżnicę można również zamówić w wersji brutto) tunel WYKOŃCZENIE: ź klamka z szyldem (dostępność według lokalnej ź płaszczyzna skrzydła oraz krawędzie wykońź oferty) czone laminatem CPL trzeci zawias w skrzydle (15,0018,45 nettobrutto); PROFIL KRAWĘDZI SKRZYDŁA: ź osłonki na zawiasy - szczegóły na stronie 28 ź wszystkie krawędzie skrzydeł są zaokrąglone; Ramiak konstrukcyjny typ1 nowoczesna technologia umożliwiła wykońź RODZAJE I WYMIARY: czenie skrzydła bez żadnego łączenia na jednoskrzydłowe: wszystkie wzory, w szeroko- krawędziach przylgi konstrukcja oparta na ściach określonych w tabeli dostępności na ramiaku typ1 stronie 28 ź dwuskrzydłowe: (szczegóły na str. 24): jako WYPOSAŻENIE (w cenie skrzydła): dowolne zestawienie szerokości I wzorów, ź zamek jednopunktowy, wpuszczany, rozstaw w szerokościach określonych w tabeli dostępności na stronie mm: na klucz zwykły(k) lub z blokadą łazienkową(w) lub dostosowany pod wkładkę ź przesuwne: w systemie naściennym lub do rdzeń drewniany laminat CPL patentową(p) lub bez otworu na klucz (Z) zabudowy w ścianie (szczegóły na str ): MDF Dostępne wykończenia Laminat CPL «««««Bezpieczne szkło ESG buk 508 dąb 520 olcha 521 dąb szlachetny mahoń satinato ESG orzech 537 dąb rustykalny 544 dąb szczotkowany 545 thela ESG 15

16 PORTO w klasycznym stylu 16

17 wzór 1 wzór 2 wzór 3 wzór 4 wzór 5 płycina x4 płycina x3 szkło x1 płycina x2 szkło x2 płycina x1 szkło x3 szkło x4 463,00 569,49 463,00 569,49 508,00 624,84 508,00 624,84 508,00 624,84 ceny w PLN netto brutto (VAT 23%) - cena skrzydła bez ościeżnicy i klamki informacje techniczne kolekcja PORTO KONSTRUKCJA SKRZYDŁA: ź szkło hartowane satinato lub thela wszystkie wzory, w szerokościach określonych ź ramiak wykonany z drewna iglastego i płyty MDF ź przygotowanie do skrótu: 40 mm w tabeli dostępności na stronie 28 ź wypełnienie - płycina 10 mm (płyta wiórowa obustronnie laminowana) lub szkło hartowane WYPOSAŻENIE (za dopłatą): OŚCIEŻNICE - szczegóły na stronie mm ź szczelina wentylacyjna (29,0035,67 netto ź polecane ościeżnice regulowane Vasco system brutto) ź ościeżnicę można również zamówić w wersji WYKOŃCZENIE: ź klamka z szyldem (dostępność według lokalnej tunel ź płaszczyzna skrzydła oraz krawędzie wykończone oferty) laminatem CPL ź trzeci zawias w skrzydle (15,0018,45 netto brutto); PROFIL KRAWĘDZI SKRZYDŁA: ź osłonki na zawiasy - szczegóły na stronie 28 ź wszystkie krawędzie skrzydeł są zaokrąglone; nowoczesna technologia umożliwiła wykoń- Ramiak konstrukcyjny typ1 czenie skrzydła bez żadnego łączenia na RODZAJE I WYMIARY: krawędziach przylgi konstrukcja oparta na ź jednoskrzydłowe: wszystkie wzory, w szero- ramiaku typ1 kościach określonych w tabeli dostępności na stronie 28 WYPOSAŻENIE (w cenie skrzydła): ź dwuskrzydłowe: (szczegóły na str. 24): jako ź zamek jednopunktowy, wpuszczany, rozstaw 72 mm: na klucz zwykły(k) lub z blokadą łazienkową(w) lub dostosowany pod wkładkę patentową(p) lub bez otworu na klucz (Z) ź zawiasy: czopowe wkręcane - 2 szt. dowolne zestawienie szerokości i wzorów, w szerokościach określonych w tabeli dostępności na stronie 28 ź przesuwne: w systemie naściennym lub do zabudowy w ścianie (szczegóły na str ): laminat CPL rdzeń drewniany MDF Dostępne wykończenia Laminat CPL «««««Bezpieczne szkło ESG buk 508 dąb 520 olcha 521 dąb szlachetny mahoń satinato ESG orzech 537 dąb rustykalny 544 dąb szczotkowany 545 thela ESG 17

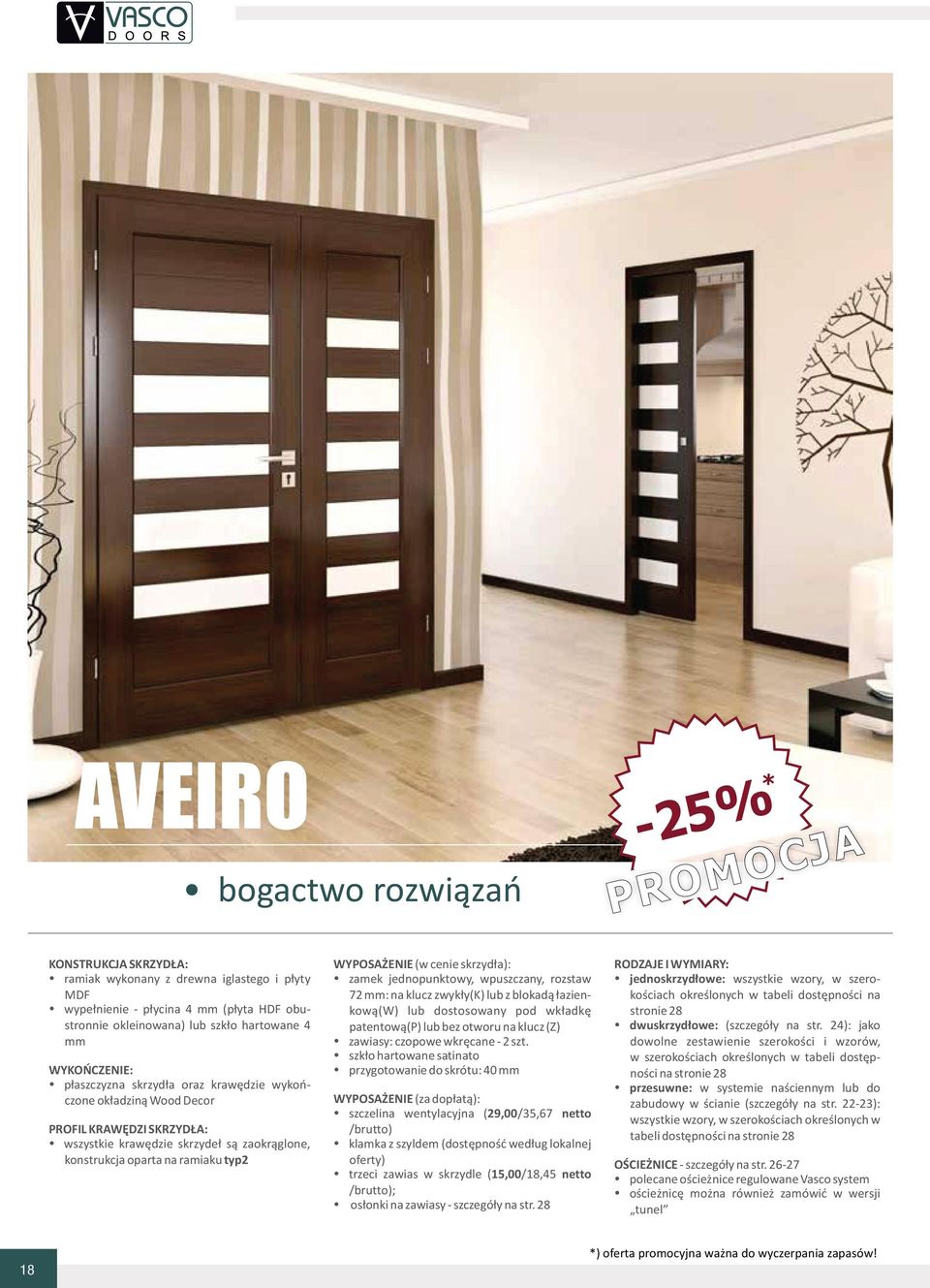

18 AVEIRO bogactwo rozwiązań * -25% PROMOCJA KONSTRUKCJA SKRZYDŁA: WYPOSAŻENIE (w cenie skrzydła): RODZAJE I WYMIARY: ź ramiak wykonany z drewna iglastego i płyty ź zamek jednopunktowy, wpuszczany, rozstaw ź jednoskrzydłowe: wszystkie wzory, w szero- MDF 72 mm: na klucz zwykły(k) lub z blokadą łazienkową(w) kościach określonych w tabeli dostępności na ź wypełnienie - płycina 4 mm (płyta HDF obustronnie lub dostosowany pod wkładkę stronie 28 okleinowana) lub szkło hartowane 4 patentową(p) lub bez otworu na klucz (Z) ź dwuskrzydłowe: (szczegóły na str. 24): jako mm ź zawiasy: czopowe wkręcane - 2 szt. dowolne zestawienie szerokości i wzorów, ź szkło hartowane satinato w szerokościach określonych w tabeli dostęp- WYKOŃCZENIE: ź przygotowanie do skrótu: 40 mm ności na stronie 28 ź płaszczyzna skrzydła oraz krawędzie wykoń- ź przesuwne: w systemie naściennym lub do czone okładziną Wood Decor WYPOSAŻENIE (za dopłatą): zabudowy w ścianie (szczegóły na str ): ź szczelina wentylacyjna (29,0035,67 netto wszystkie wzory, w szerokościach określonych w PROFIL KRAWĘDZI SKRZYDŁA: brutto) tabeli dostępności na stronie 28 ź wszystkie krawędzie skrzydeł są zaokrąglone, ź klamka z szyldem (dostępność według lokalnej konstrukcja oparta na ramiaku typ2 oferty) OŚCIEŻNICE - szczegóły na str ź trzeci zawias w skrzydle (15,0018,45 netto ź polecane ościeżnice regulowane Vasco system brutto); ź ościeżnicę można również zamówić w wersji ź osłonki na zawiasy - szczegóły na str. 28 tunel 18 *) oferta promocyjna ważna do wyczerpania zapasów!

19 wzór 1 wzór 2 wzór 3 wzór 4 wzór 5 wzór 6 płycina x7 650,00 799,50 płycina x6 szkło x1 650,00 799,50 płycina x5 szkło x2 650,00 799,50 płycina x4 szkło x3 650,00 799,50 płycina x3 szkło x4 650,00 799,50 płycina x2 szkło x5 650,00 799,50 PROMOCJA 487,50 599,63 wszystkie wzory ceny w PLN netto brutto (VAT 23%) - cena skrzydła bez ościeżnicy i klamki kolekcja AVEIRO wzór 7 płycina x1 szkło x6 650,00 799,50 wzór 8 szkło x7 650,00 799,50 wzór A płycina x6 szkło x1 650,00 799,50 wzór B płycina x4 szkło x3 650,00 799,50 wzór C płycina x2 szkło x5 650,00 799,50 wzór D płycina x4 szkło x3 650,00 799,50 Ramiak konstrukcyjny typ2 Dostępne wykończenia Wood Decor «««««dąb champagne 451 wiśnia 940 venge 581 MDF rdzeń drewniany okładzina Wood Decor Bezpieczne szkło ESG satinato ESG 19

20 LISBONA siła tradycji WYKOŃCZENIE: ź zawiasy: czopowe wkręcane - 2 szt. ź dwuskrzydłowe: (szczegóły na str ): jako ź płaszczyzna skrzydła oraz krawędzie wykończone ź szkło hartowane satinato lub thela dowolne zestawienie szerokości i wzorów, laminatem CPL ź przygotowanie do skrótu: 40 mm w szerokościach określonych w tabeli dostępności na stronie 28 PROFIL KRAWĘDZI SKRZYDŁA: WYPOSAŻENIE (za dopłatą): ź przesuwne: w systemie naściennym lub do ź wszystkie krawędzie skrzydeł są zaokrąglone; ź szczelina wentylacyjna (29,0035,67 netto brutto) zabudowy w ścianie (szczegóły na str ): nowoczesna technologia umożliwiła wykończenie ź klamka z szyldem (dostępność według lokalnej wszystkie wzory, w szerokościach określonych skrzydła bez żadnego łączenia na krawędziach oferty) w tabeli dostępności na str. 28 przylgi konstrukcja oparta na ramiaku typ1 ź trzeci zawias w skrzydle (15,0018,45 netto brutto); OŚCIEŻNICE - szczegóły na str WYPOSAŻENIE (w cenie skrzydła): ź osłonki na zawiasy - szczegóły na stronie 28 ź polecane ościeżnice regulowane Vasco system ź zamek jednopunktowy, wpuszczany, rozstaw ź ościeżnicę można również zamówić w wersji 72mm: na klucz zwykły(k) lub z blokadą łazienkową(w) lub dostosowany pod wkładkę patentową RODZAJE I WYMIARY: tunel ź jednoskrzydłowe: wszystkie wzory, w szerokościach określonych w tabeli dostępności na (P) lub bez otworu na klucz (Z) stronie 28 20

21 wzór 1 wzór 2 wzór 3 wzór 4 płycina x2 płycina x4 płycina x3 szkło x1 płycina x2 szkło x2 405,00 498,15 508,00 624,84 508,00 624,84 508,00 624,84 kolekcja LISBONA ceny w PLN netto brutto (VAT 23%) - cena skrzydła bez ościeżnicy i klamki płycina x1 szkło x3 wzór 5 508,00 624, płycina x2 szkło x1 wzór 6 508,00 624,84 płycina x1 szkło x1 wzór 7 508,00 624,84 KONSTRUKCJA SKRZYDŁA: ź ramiak wykonany z drewna iglastego i płyty MDF ź wypełnienie - płycina 10 mm (płyta wiórowa obustronnie laminowana) lub szkło hartowane 4 mm Ramiak konstrukcyjny typ1 laminat CPL rdzeń drewniany MDF Dostępne wykończenia Laminat CPL «««««Bezpieczne szkło ESG buk 508 dąb 520 olcha 521 dąb szlachetny mahoń satinato ESG orzech 537 dąb rustykalny 544 dąb szczotkowany 545 thela ESG 21

22 SYSTEM PRZESUWNY NAŚCIENNY W miejscach gdzie zastosowanie skrzydeł uchylnych jest niemożliwe, polecamy drzwi przesuwne VASCO. Kompletny zestaw do drzwi przesuwnych naściennych składa się z: ź systemu przesuwnego naściennego ź skrzydła (za osobną opłatą) - dowolnego modelu wykonanego w wersji bezprzylgowej. W formie drzwi przesuwnych dostępne są wszystkie modele drzwi wewnętrznych - w szerokościach określonych w tabeli dostępności na str. 28, ź ościeżnicy w wersji tunel (za osobną opłatą) 1. Zawartość systemu przesuwnego naściennego (w cenie): ź szyna aluminiowa wraz z wózkami jezdnymi ź okrągły metalowy uchwyt (zamontowany w skrzydle - w opcji możliwość zamówienia skrzydła bez uchwytu) ź maskownica ź listwa odbojowa ź montażowa listwa dystansowa ź akcesoria montażowe 2. Skrzydła przesuwne: KONSTRUKCJA: ź ramiak wykonany z drewna iglastego ilub płyty MDF ź wypełnienie - płyta o gr. 4 lub 10 mm (w zależności od modelu) ź szkło hartowane o grubości 4 mm (w zależności od modelu) ź metalowy uchwyt (okrągły w kolorze: chrom satyna) ź przygotowanie do skrótu 40 mm ź frezowanie w dolnej krawędzi skrzydła przesuwnego pod element prowadzący montowany do podłogi (uwaga: po skróceniu skrzydła należy ponownie wykonać frezowanie we własnym zakresie) WYPOSAŻENIE skrzydła za dopłatą: ź szczelina wentylacyjna (29,00 35,67 zł) ź metalowy uchwyt kwadratowy (szczegóły na stronie31) PROFIL KRAWĘDZI i WYKOŃCZENIE SKRZYDŁA: ź krawędzie skrzydeł są zaokrąglone; nowoczesna technologia umożliwiła wykończenie skrzydła bez żadnego łączenia na krawędziach ź płaszczyzna skrzydła oraz krawędzie wykończone jednorodną okładziną, zależną od modelu 3. Ościeżnice ź polecane ościeżnice regulowane Vasco system dostosowane do grubości muru od mm, wykonane w wersji tunel (tj. bez zawiasów i zaczepu zamka - wyposażone w uszczelkę) - szczegóły na stronie cena kompletnego zestawu = cena systemu przesuwnego naściennego cena wybranego skrzydła + + cena ościeżnicy Drzwi LEWE Kierunki skrzydeł przesuwnych: Drzwi PRAWE Decorative 325,00 399,75 system przesuwny naścienny WOOD decor, Laminat CPL, DecorDesign 345,00 424,35 ceny w PLN netto brutto (VAT 23%) Drzwi przesuwne naścienne można zamontować: l jako pojedyncze lub podwójne (przy drzwiach podwójnych należy zastosować dwa systemy przesuwne) l na zabudowie tunelowej lub bezpośrednio na ścianie Montaż należy wykonać w pomieszczeniach z ostatecznie wykończonymi ścianami (np. tapety) i podłogą (np.. parkiet) System jest dostarczony w postaci kompletu elementów przeznaczonych do złożenia w miejscu wbudowania Wymiary szyn i maskownic: rozmiar przeznaczony do (wymiary skrzydeł podano na stronie 23) długość szyny długość maskownicy typ A 60 i mm 1605 mm typ B mm 1905 mm typ C mm 2105 mm 22

23 Kompletny zestaw do systemu drzwi przesuwnych do zabudowy składa się z: 1. kasety konstrukcyjnej 2. ościeżnicy do kasety 3. skrzydła (za osobną opłatą) - dowolnego modelu wykonanego w wersji bezprzylgowej. W formie drzwi przesuwnych dostępne są wszystkie modele drzwi wewnętrznych - w szerokościach określonych w tabeli dostępności na str Elementy składowe kasety (w cenie zestawu): ź szyna aluminiowa ź łożyskowane wózki jezdne ź profile konstrukcyjne kasety ź akcesoria montażowe 2. Elementy ościeżnicy do kasety (w cenie zestawu): ź komplet listew i opasek na dwie strony ź szczotki przeciwkurzowe ź okucia montażowe NA BAZIE: ON SYSTEM PRZESUWNY W KASECIE do zabudowy w ścianie 3. Skrzydła przesuwne (za osobną opłatą): KONSTRUKCJA: ź ramiak wykonany z drewna iglastego ilub płyty MDF ź wypełnienie - płyta o gr. 4 lub 10 mm (w zależności od modelu) ź szkło hartowane o grubości 4 mm (w zależności od modelu) ź metalowy uchwyt (okrągły) ź przygotowanie do skrótu 40 mm ź frezowanie w dolnej krawędzi skrzydła przesuwnego pod element prowadzący montowany do podłogi (uwaga: po skróceniu skrzydła należy ponownie wykonać frezowanie we własnym zakresie) WYPOSAŻENIE skrzydła za dopłatą: ź szczelina wentylacyjna (29,00 35,67 zł) ź metalowy uchwyt kwadratowy (szczegóły na stronie 31) PROFIL KRAWĘDZI i WYKOŃCZENIE SKRZYDŁA: ź krawędzie skrzydeł są zaokrąglone; nowoczesna technologia umożliwiła wykończenie skrzydła bez żadnego łączenia na krawędziach ź płaszczyzna skrzydła oraz krawędzie wykończone jednorodną okładziną, zależną od modelu System przesuwny to alternatywne rozwiązanie w stosunku do skrzydeł rozwieralnych. Konstrukcję systemu stanowi kaseta, w którą chowa się skrzydło w trakcie otwierania. To nowoczense rozwiązanie: cena kompletnego zestawu = cena systemu przesuwnego do zabudowy + cena wybranego skrzydła!!! pozwala zaoszczędzić miejsce jest wysoce niezawodne wyjątkowo ciche w czasie użytkowania akcesoria dodatkowe do systemu przesuwnego do zabudowy - spowalniacz do drzwi 195,00 239,85 zł (dla jednego skrzydła) - mechanizm synchronicznego otwierania drzwi podwójnych 199,00 244,77 zł Spowalniacz do drzwi. Jest to pneumatyczny amortyzator, który podnosi komfort użytkowania drzwi przesuwnych. Urządzenie bezgłośnie domyka drzwi i zapobiega uderzaniu skrzydła o ościeżnicę. System podwójny składa się z dwóch kaset połączonych prowadnicą górną. Można w nim zamontować mechanizm synchronicznego otwierania drzwi, który pozwala jednocześnie otwierać dwa skrzydła. system przesuwny do zabudowy w ścianie w rozmiarze 100 oraz 125 system pojedynczy do skrzydeł 60, 70, 80, 90 Decorative 1.065, , , ,65 WOOD decor, Laminat CPL, DecorDesign 1.135, ,05 system podwójny dla zestawów 120, 140, 160, , ,80 ceny w PLN netto brutto (VAT 23%) System jest dostarczony w postaci kompletu elementów przeznaczonych do złożenia w miejscu wbudowania 23

24 drzwi DWUSKRZYDŁOWE VASCO system daje możliwość dowolnego zestawienia wzorów i wymiarów skrzydeł - wg. tabeli dostępności na stronie 28. Konstrukcja oparta na ramiakach umożliwiła wyeliminowanie listwy przymykowej. TYPY drzwi dwuskrzydłowych:! 120, 130, 140, 150, 160, 170, 180! wymiary techniczne ościeżnic podano na stronie 29 OŚCIEŻNICE do drzwi dwuskrzydłowych - szczegóły na str ! polecane ościeżnice regulowane Vasco system! ościeżnicę można również zamówić w wersji tunel (tj. bez zawiasów - wyposażoną w uszczelkę). WYPOSAŻENIE DOSTAWKI (w cenie):! rygle 2 szt. oraz blacha zaczepowa! zawiasy, szyby, wypełnienia i wykończenie - identyczne jak w standardowych skrzydłach przylgowych, uzależnione od modelu! przygotowanie do skrótu: 40 mm! w dostawce nie ma możliwości wykonania szczeliny wentylacyjnej 24

25 Skrzydło: Aveiro wzór B, prawe, dąb champagne, szer. 90 Skrzydło: Lisbona wzór 7, prawe, mahoń, szer. 70 Skrzydło: Porto wzór 5, lewe, olcha, szer. 60 Dostawka: Aveiro wzór 8, lewa, dąb champagne, szer. 60 Dostawka: Lisbona wzór 7, lewa, mahoń, szer. 70 Dostawka: Porto wzór 5, prawa, olcha, szer. 60 Skrzydło: Madera wzór 2, prawe, dąb, szer. 80 Skrzydło: Braga wzór 6, lewe, akacja, szer. 80 Skrzydło: Faro wzór 2, prawe, orzech, szer. 80 Dostawka: Madera wzór 2, lewa, dąb, szer. 80 Dostawka: Braga wzór 1, prawa, akacja, szer. 60 Dostawka: Faro wzór 1, lewa, orzech, szer. 60 cena drzwi dwuskrzydłowych = cena cena dostawki * skrzydła + + cena ościeżnicy do drzwi dwuskrzydłowych *) cena dostawki uzależniona od modelu - jest równa cenie standardowego skrzydła przylgowego Kierunki skrzydeł w drzwiach dwuskrzydłowych: LEWE skrzydło + PRAWA dostawka LEWA dostawka + PRAWE skrzydło Połączenie skrzydła z dostawką w drzwiach dwyskrzydłowych 25

26 ościeżnica REGULOWANA KONSTRUKCJA OŚCIEŻNICY: Ościeżnica składa się z: ź dwóch stojaków pionowych, wyposażonych w odpowiednie okucia ź jednego nadproża ź regulacyjnych opasek kątowych Ościeżnica jest produkowana i dostarczana w postaci kompletu elementów przeznaczonych do złożenia w miejscu montażu. Elementy ościeżnicy (stojaki i nadproże) przycięte są w narożach pod kątem 45 stopni i przygotowane do połączenia ze sobą za pomocą stalowych klamer i metalowych łączników. WYKOŃCZENIE: ź wszystkie płaszczyzny i krawędzie wykończone są jednolitym materiałem: laminatem CPL, okładziną WOOD Decor, DecorDesign lub okładziną DECORATIVE. WYPOSAŻENIE (w cenie ościeżnicy): ź dwa zawiasy czopowe ź zaczep zamka ź wzmocniona uszczelka ź wzmocnione kieszenie na zawiasy WYPOSAŻENIE (za dopłatą): ź trzeci zawias w ościeżnicy: jednoskrzydłowej - 15,0018,45; dwuskrzydłowej - 30,0036,90 ź osłonki na zawiasy - szczegóły na str. 28 RODZAJE I WYMIARY: ź do drzwi jednoskrzydłowych o szerokościach: 60, 70, 80, 90 ź do drzwi dwuskrzydłowych o szerokościach: 120, 130, 140, 150, 160, 170, 180 ź w wersji tunel w szerokościach: 60, 70, 80, 90, w cenie standardowej ościeżnicy do drzwi jednoskrzydłowych; 110, 120, 130, 140, 150, 160, 170, w cenie standardowej ościeżnicy do drzwi dwuskrzydłowych ZAKRESY: Dostępna w 26 zakresach szerokości muru, od 75 mm do 600 mm. Ościeżnice z zakresu A-S wykonane są jako jednoelementowe, z zakresu T-Z jako dwuelementowe (z jednym łączeniem). UWAGA! Pomiaru grubości muru: należy dokonać w kilku miejscach, na ostatecznie wykończonej ścianie po tynkowaniu oraz przyklejeniu tapet, płytek itp.. Montaż ościeżnicy: wykonujemy po zakończeniu wszystkich mokrych prac budowlanych. Schemat regulacji ościeżnicy VASCO max. 20 mm JEDNOELEMENTOWE Rozmiar (symbol) A B C D E F G H I J K L M N O P R S Zakres regulacji Wersja tunel wykonana jest bez zawiasów i zaczepu zamka - w standardzie wyposażona jest w uszczelkę. Można ją zastąpić ćwierćwałkiem typ T (8x12 mm) zawartym w komplecie. Wymiary techniczne podano na stronie 29. okładzina Decorative 214,00 232,00 247,00 262,00 277,00 292,00 307,00 323,00 339,00 355,00 375,00 400,00 435,00 469,00 496,00 529,00 561,00 590,00 Ceny ościeżnic regulowanych VASCO jednoskrzydłowe 263,22 285,36 303,81 322,26 340,71 359,16 377,61 397,29 416,97 436,65 461,25 492,00 535,05 576,87 610,08 650,67 690,03 725,70 WOOD decor DecorDesign, laminat CPL 229,00 248,00 264,00 280,00 296,00 312,00 328,00 344,00 361,00 378,00 399,00 425,00 462,00 498,00 526,00 561,00 594,00 626,00 281,67 305,04 324,72 344,40 364,08 383,76 403,44 423,12 444,03 464,94 490,77 522,75 568,26 612,54 646,98 690,03 730,62 769,98 okładzina Decorative 321,00 348,00 370,50 393,00 415,50 438,00 460,50 484,50 508,50 532,50 562,50 600,00 652,50 703,50 744,00 793,50 841,50 885,00 dwuskrzydłowe 394,83 428,04 455,72 483,39 511,07 538,74 566,42 595,94 625,46 654,98 691,88 738,00 802,58 865,31 915,12 976, , ,55 WOOD decor DecorDesign, laminat CPL 343,50 372,00 396,00 420,00 444,00 468,00 492,00 516,00 541,50 567,00 598,50 637,50 693,00 747,00 789,00 841,50 891,00 939,00 422,51 457,56 487,08 516,60 546,12 575,64 605,16 634,68 666,05 697,41 736,16 784,13 852,39 918,81 970, , , ,97 DWUELEMENTOWE T Q U V W X Y Z ,00 745,00 777,00 810,00 845,00 877,00 910,00 945,00 873,30 916,35 955,71 996, , , , ,35 760,00 790,00 828,00 865,00 900,00 938,00 975, ,00 934,80 971, , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , ,45 dopłata za 3 zawias 15,00 18,45 15,00 18,45 30,00 36,90 30,00 36,90 ceny w PLN netto brutto (VAT 23%) 26

27 ościeżnica BLOKOWA KONSTRUKCJA OŚCIEŻNICY: Ościeżnica składa się z: ź dwóch stojaków pionowych, wyposażonych w odpowiednie okucia ź jednego nadproża ź listew opaskowych oraz ćwierćwałka - opcje dostępne za dopłatą Ościeżnica jest produkowana i dostarczana w postaci kompletu elementów przeznaczonych do złożenia w miejscu wbudowania. Elementy ościeżnicy (stojaki i nadproże) przycięte są w narożach pod kątem 45 stopni i przygotowane do połączenia ze sobą za pomocą kołków i metalowych łączników. WYKOŃCZENIE: ź wszystkie płaszczyzny i krawędzie wykończone są jednolitym materiałem: laminatem CPL, okładziną WOOD Decor, DecorDesign lub okładziną DECORATIVE WYPOSAŻENIE (w cenie ościeżnicy): ź dwa zawiasy czopowe ź zaczep zamka ź wzmocniona uszczelka ź kieszenie na zawiasy WYPOSAŻENIE ( za dopłatą): ź trzeci zawias w ościeżnicy: jednoskrzydłowej - 15,0018,45; dwuskrzydłowej - 30,0036,90 ź osłonki na zawiasy - szczegóły na str. 28 ź listwy opaskowe ź ćwierćwałek RODZAJE I WYMIARY: Przystosowana do osadzenia w murze o grubości min. 100 mm ź do drzwi jednoskrzydłowych o szerokościach: 60, 70, 80, 90 ź do drzwi dwuskrzydłowych o szerokościach: 120, 130, 140, 150, 160, 170, 180 ź niedostępna w wersji tunel Wymiary techniczne podano na stronie 29 Montaż ościeżnicy należy wykonać w pomieszczeniach z ostatecznie wykończonymi ścianami (np. tapety) i podłogą (np. parkiet). Nazwa jednoskrzydłowe Decorative Nazwa Ćwierćwałek typ I 14x19 mm Ćwierćwałek typ T * 8x12 mm wymiary: ościeżnica 44 x 100 mm opaska 8 x 60 mm ćwierćwałek I 14 x 19 mm ćwierćwałek T 8 x 12 mm Ceny ościeżnic blokowych VASCO WOOD dekor DecorDesign, CPL Ościeżnica blokowa 149,00 183,27 189,00 232,47 dopłata za 3 zawias 15,00 18,45 15,00 18,45 Listwa opaskowa 39,00 47,97 44,00 54,12 Listwa opaskowa 53,00 65,19 59,00 72,57 ceny w PLN netto brutto (VAT 23%) *) Ćwierćwałek typ T dołączany jest do każdej ościeżnicy w wersji tunel - bez dopłaty. Nazwa Ościeżnica blokowa cena za komplet - do ościeżnicy jednoskrzydłowej, na jedną stronę akcesoria do ościeżnic okładzina Decorative 9,00 11,07 dwuskrzydłowe Decorative 223,50 274,91 WOOD dekor DecorDesign, CPL 283,50 348,71 dopłata za 3 zawias 30,00 36,90 30,00 36,90 WOOD dekor DecorDesign, Laminat CPL 11,00 13,53 5,00 6,15 6,00 7,38 cena za sztukę - długość 2,20m Kolorystyka ościeżnic (regulowanych i blokowych) Decorative «««««Kolorystyka ościeżnic (regulowanych i blokowych) DecorDesign Wood Decor «««««CPL «««««239 buk Bavaria 236 akacja 936 morgana 985 dąb wędzony 695 dąb palony 940 wiśnia 508 buk 537 orzech N OWO Ś Ć NOWO Ś Ć 732 dąb jasny 245 kasztan 958 dąb szlachetny 676 dąb truflowy 680 dąb tabacco 581 wenge 520 dąb 544 dąb rustykalny N OWO Ś Ć NOWOŚĆ 910 biały 681 dąb ruby 690 dąb sonoma 451 dąb Champagne 521 olcha 545 dąb szczotkowany 541 mahoń 27

28 Informacje techniczne SKRZYDŁA DRZWIOWE APROBATA TECHNICZNA AT ITB Warszawa Ss Sp Kierunki skrzydeł w drzwiach jednoskrzydłowych: Drzwi lewe Drzwi prawe Zawias z regulacją (standardowe wyposażenie we wszystkich skrzydłach) tabela określa wymiary: pojedynczych skrzydeł przylgowych, dostawek w drzwiach dwuskrzydłowych Hs * skrzydło przylgowe Hp (opcja: cena 6,00 7,38 za kpl. na jeden zawias) kolory: chrom połysk, stary mosiądz, mosiądz satyna, chrom satyna, mosiądz połysk TYP Ss Sp Hs Hp 2017 Ss, Hs całkowita szerokośćwysokość skrzydła Sp, Hp szerokośćwysokość skrzydła w przyldze * trzeci zawias dostępny jako opcja WENTYLACJA Nominalna szczelina podłogowa w drzwiach zamontowanych wg. zaleceń z instrukcji wynosi 12 mm. Aby zmniejszyć tę standardową szczelinę należy przed montażem skrócić ościeżnicę stosownie do potrzeb (powoduje to ograniczenia przepływu powietrza). Aby zwiększyć tę standardową szczelinę należy odpowiednio skrócić skrzydło. Ze względu na komfort użytkowania wyrobu oraz zgodnie z obowiązującymi przepisami drzwi do pomieszczeń sanitarnych (łazienki, ustępy) powinny mieć szerokość nie mniejszą niż 80 cm, a w dolnej części posiadać otwory wentylacyjne o łącznej powierzchni 220 cm 2 w celu zapewnienia właściwego przepływu powietrza. Do wyznaczenia tej powierzchni należy zsumować wszystkie elementy wentylacyjne w skrzydle (np. szczelina wentylacyjna VASCO + szczelina podłogowa). Skrzydła ze szczeliną wentylacyjną fabrycznie wyposażone są w zamek z blokadą łazienkową. Dokładną informację o dostępnym wyposażeniu skrzydeł ze szczeliną można uzyskać w salonach sprzedaży. Poniższa tabela określa wymiary szczelin zapewniające sumaryczny przekrój otworów 2 wentylacyjnych o powierzchni 220 cm. Podano w niej wysokość wymaganej szczeliny podłogowej oraz określono wielkość dodatkowego podcięcia skrzydła. Ramiak ze szczeliną wentylacyjną (opcja: cena 29,0035,67) TYP nominalna (fabr.) szczelina podłogowa [mm] [mm] [mm] [mm] [mm] skrzydło bez szczeliny wentylacyjnej wymagana wys. szczeliny podłogowej dodatkowe podcięcie skrzydła skrzydło ze szczeliną wentylacyjną wymagana wys. szczeliny podłogowej dodatkowe podcięcie skrzydła Tabela dostępności skrzydeł określa dostępne szerokości pojedynczych skrzydeł przylgowych, dostawek w drzwiach dwuskrzydłowych oraz bezprzylgowych skrzydeł do systemu przesuwnego FARO LISBONA VENTURA wszystkie wzory MADERA PORTO AVEIRO BRAGA VIGO EVORA FUERTA wszystkie wzory 28

29 Wymiary ościeżnicy regulowanej - jednoskrzydłowej, dwuskrzydłowej oraz tunelowej OŚCIEŻNICA REGULOWANA Sz So Sd Sw APROBATA TECHNICZNA AT ITB Warszawa Wymiary ościeżnicy regulowanej, system przylgowy TYP ościeżnica dostępność możliwe kombinacje tunel Sw So szerokość Sd Sz dwuskrzydłowe jednoskrzydłowe , , , wysokość Hz Ho Hd Hw wszystkie typy Hw Ho Hd Hz Sw, Hw szerokośćwysokość ościeżnicy w świetle So, Ho zalecany wymiar montażowy Sd, Hd wymiar po zewnętrznej stronie ościeżnicy (bez opasek) Sz, Hz wymiar po zewnętrznej stronie ościeżnicy (z opaskami) Wymiary ościeżnicy blokowej - jednoskrzydłowej i dwuskrzydłowej OŚCIEŻNICA BLOKOWA So Sd Sw dwuskrzydłowe jednoskrzydłowe TYP tunel Sw Wymiary ościeżnicy blokowej, system przylgowy ościeżnica , , , wszystkie typy możliwe kombinacje Hw szerokość So wysokość Ho Sd Hd Ho Hd Hw Sw, Hw szerokośćwysokość ościeżnicy w świetle So, Ho zalecany wymiar montażowy Sd, Hd wymiar po zewnętrznej stronie ościeżnicy 29

30 H Informacje techniczne SYSTEMY PRZESUWNE kaseta pojedyncza D C F Dostępna w dwóch typach: do ściany o gr. 100 mm do ściany o gr. 125 mm 100 mm 125 mm Hs H C D F Sw Ss D C F D kaseta podwójna 925 mm Dostępna w dwóch typach: do ściany o gr. 100 mm do ściany o gr. 125 mm Hs 100 mm 125 mm Ss 30

31 D C F Sw D System naścienny zamontowany z zabudową tunelową System naścienny zamontowany bez zabudowy listwa maskująca listwa odbojowa zamontowana na ościeżnicy uchwyt okrągły pojedyncza kaseta wręg na prowadnik podwójna kaseta Wymiary kasety w systemie przesuwnym do zabudowy wymiary kasety typ Sw Hw F D C Sw, Hw - szerokośćwysokość w świetle ościeżnicy; Ss, Hs - calkowita szerokośćwysokość skrzydła przesuwnego Wymiary skrzydeł przesuwnych Ss x642 2x742 2x842 2x942 F - światło przejścia kasety bez ościeżnicy; D - szerokość zabudowy kasety; C - całkowita szerokość kasety; H - całkowita wysokość kasety H Hs Uchwyt do drzwi przesuwnych (kwadratowy) ( opcja: cena 48,00 59, 04 za kpl. na jedn o skrzydło) kolory: chrom satyna, stal szczotkowana 31

32 producent: KOSPAN spółka z ograniczoną odpowiedzialnością sp.k. ul. Lubliniecka 28, Ciasna drzwi@kospan.pl Nota prawna: Niniejszy folder ma charakter informacyjny. Nie stanowi oferty handlowej w rozumieniu Kodeksu Cywilnego. Zdjęcia i wzory kolorów zamieszczone w folderze mogą odbiegać od wizerunku produktów znajdujących się w sprzedaży. Kospan spółka z ograniczoną odpowiedzialnością sp.k. zastrzega sobie prawo do zmian wymiarów, parametrów technicznych, wyposażenia, cen oraz specyfikacji produktów oraz możliwość pomyłek i błędów drukarskich. Zawarte informacje są aktualne w chwili ukazania się niniejszej publikacji. Wszystkie ceny, zawarte w niniejszym Katalogu, stanowią średnie rynkowe ceny detaliczne produktów. Niniejszy Katalog nie ustala cen sprzedaży, zaś poszczególni przedstawiciele indywidualnie określają ceny produktów, w związku z czym ceny sprzedaży mogą się różnić w poszczególnych punktach sprzedaży. Wszystkie poprzednie cenniki dotyczące tego samego asortymentu tracą ważność. Przed montażem należy zapoznać się z instrukcją montażu.
