1 Dlaczego pompy ciepła i kiedy korzyści z ich zastosowania? Prezentacja Tytuł prezentacji.. Glen Dimplex Sp. z o.o. «

2 11:45-12:30 1. Dlaczego pompy ciepła i kiedy korzyści z ich zastosowania? Wpływ systemu na koszty eksploatacyjne. Gruntowe i powietrzne w systemach nisko- i wysokotemperaturowych. Regulacja pompy ciepła w systemie automatyka. Prezentacja Tytuł prezentacji.. Glen Dimplex Sp. z o.o. «

3 Pompy ciepła pompy ciepła typu split pompy ciepła powietrzne (zewnętrzne) pompy ciepła powietrzne (wewnętrzne) kompaktowe gruntowe i powietrzne pompy ciepła gruntowe pompy ciepła pompy ciepła woda/woda pompy ciepła c.w.u.

4 Pompy ciepła zasada działania Pompa ciepła nie wytwarza energii cieplnej. Jest to urządzenie pobierające ciepło przy niskiej temperaturze (źródło dolne) i dzięki doprowadzeniu energii napędowej, oddającym ciepło przy wyższej temperaturze (źródło górne). Prezentacja Tytuł prezentacji.. Glen Dimplex Sp. z o.o. «

5 Pompy ciepła zasada działania PROBLEM Transport ciepła ze źródła o niższej temp. do źródła o temp. wyższej! +20 C +5 C ŚRODOWISKO NATURALNE ENERGIA ODNAWIALNA ENERGIA NIEKONWENCJONALNA Przygotowania ciepłej wody użytkowej +55 C Prezentacja Tytuł prezentacji.. Glen Dimplex Sp. z o.o.

6 Pompy ciepła zasada działania REALIZACJA Przez doprowadzenie energii z zewnątrz zużytkowanej do realizacji lewobieżnego obiegu zamkniętego, nazywanego +20 C OBIEGIEM CHŁODNICZYM +5 C ŚRODOWISKO NATURALNE ENERGIA ODNAWIALNA ENERGIA NIEKONWENCJONALNA POMPA CIEPŁA Przygotowania ciepłej wody użytkowej +55 C Prezentacja Tytuł prezentacji.. Glen Dimplex Sp. z o.o.

7 Pompy ciepła zasada działania OBIEGIEM CHŁODNICZYM Termodynamiczny układ zamknięty, w którym krąży w sposób ciągły określona ilość płynu roboczego, mającego tą własność, że pod ciśnieniem normalnym wrze on odpowiednio w niskiej temp. +20 C +5 C ŚRODOWISKO NATURALNE ENERGIA ODNAWIALNA ENERGIA NIEKONWENCJONALNA POMPA CIEPŁA Przygotowania ciepłej wody użytkowej +55 C Prezentacja Tytuł prezentacji.. Glen Dimplex Sp. z o.o.

8 dla każdego źródła ciepła

9 Pompy ciepła zasada działania Rys. 2 Schemat ideowy sprężarkowej pompy ciepła: P- parownik, S - skraplacz, Sp - sprężarka, ZR - zawór rozprężny Współczynnik wydajności grzewczej COP. Q k. N t - wydajność cieplna skraplacza w [kw], - zapotrzebowanie na moc elektryczną niezbędną do napędu sprężarki w [kw] Prezentacja Tytuł prezentacji.. Glen Dimplex Sp. z o.o. «

10 Pompy ciepła zasada działania Prezentacja Tytuł prezentacji.. Glen Dimplex Sp. z o.o. «

11 Pompy ciepła zasada działania 73,6 kw 15,3 kw DIMPLEX SI 75TU B0/W35 wg EN14511 Sprawność (COP)= Zysk (73,6)/ Nakład (15,3) = 4,8 Prezentacja Tytuł prezentacji.. 58,3 kw Glen Dimplex Sp. z o.o. Rys. 2 Schemat ideowy sprężarkowej pompy ciepła: P- parownik, S - skraplacz, Sp - sprężarka, ZR - zawór rozprężny Współczynnik wydajności grzewczej Q COP N. k. - wydajność cieplna skraplacza w [kw], - zapotrzebowanie na moc elektryczną niezbędną do napędu sprężarki w [kw] t «

12 Ponowy gruntowy wymiennik ciepła Prezentacja Tytuł prezentacji.. Glen Dimplex Sp. z o.o. 12 «

14 Ponowy gruntowy wymiennik ciepła Prezentacja Tytuł prezentacji.. Glen Dimplex Sp. z o.o. «

16 Pompy ciepła dolne źródło ciepła Wypełnienie λ 1 =0,6W/mK t 1 = 10 o C t 1 = 0 o C Prezentacja Tytuł prezentacji.. Glen Dimplex Sp. z o.o. «

17 Pompy ciepła dolne źródło ciepła Wypełnienie λ 1 =2W/mK t 1 = 10 o C t 1 = 5 o C Prezentacja Tytuł prezentacji.. Glen Dimplex Sp. z o.o. «

18 Temperatura DŹC Temperatura instalacji grzewczej Pompy ciepła zasada działania Konieczne jest wyznaczenie 55 o C pracownikom celów. INSTALACJA GRZEWCZA INSTALACJA GÓRNEGO ŹRÓDŁA 50 o C 45 o C 40 o C 35 o C 30 o C 25 o C Życzyłbym sobie otwartości, przejrzystości i wiarygodności. INSTALACJA DOLNEGO ŹRÓDŁA 20 o C 15 o C 10 Kultura informacji musi się o C 5 zmienić o C 0 o C -5 o C Prezentacja Tytuł prezentacji o C Glen Dimplex Sp. z o.o. «

20 Pompy ciepła górne źródło ciepła Połączenie równoległe bufora grzewczego zalety / wady M13 M16 Połączenie hydrauliczne pompy ciepła z instalacją grzewczą Prezentacja Tytuł prezentacji.. Glen Dimplex Sp. z o.o. «

21 Pompy ciepła górne źródło ciepła Połączenie równoległe bufora grzewczego zalety / wady M13 M16 Połączenie hydrauliczne pompy ciepła z instalacją grzewczą Prezentacja Tytuł prezentacji.. Glen Dimplex Sp. z o.o. «

22 Pompy ciepła górne źródło ciepła Połączenie równoległe bufora grzewczego zalety / wady M13 1K = 2,5% ΔT= 2-7K M16 Połączenie hydrauliczne pompy ciepła z instalacją grzewczą Prezentacja Tytuł prezentacji.. Glen Dimplex Sp. z o.o. «

23 Pompy ciepła górne źródło ciepła Połączenie równoległe bufora grzewczego zalety / wady M13? 1K = 2,5% ΔT= 2-7K M16 Połączenie hydrauliczne pompy ciepła z instalacją grzewczą Prezentacja Tytuł prezentacji.. Glen Dimplex Sp. z o.o. «

24 Pompy ciepła górne źródło ciepła Połączenie równoległe bufora grzewczego zalety / wady M13 1K = 2,5% ΔT= 2-7K M16 Połączenie hydrauliczne pompy ciepła z instalacją grzewczą Prezentacja Tytuł prezentacji.. Glen Dimplex Sp. z o.o. «

25 Pompy ciepła górne źródło ciepła Odczyty temperatur z instalacji grzewczej Prezentacja Tytuł prezentacji.. Glen Dimplex Sp. z o.o. «

26 Pompy ciepła górne źródło ciepła Połączenie szeregowe bufora grzewczego w systemie z DDV połączenie zalet szeregowego oraz równoległego połączenia bufora grzewczego M13 DDV M16 Połączenie hydrauliczne pompy ciepła z instalacją grzewczą Brak straty temperaturowej Prezentacja Tytuł prezentacji.. Glen Dimplex Sp. z o.o. «

27 Pompy ciepła górne źródło ciepła Połączenie szeregowe bufora grzewczego w systemie z DDV połączenie zalet szeregowego oraz równoległego połączenia bufora grzewczego Ładowanie bufora grzewczego DDV M16 Połączenie hydrauliczne pompy ciepła z instalacją grzewczą Prezentacja Tytuł prezentacji.. Glen Dimplex Sp. z o.o. «

28 Pompy ciepła górne źródło ciepła Połączenie szeregowe bufora grzewczego w systemie z DDV połączenie zalet szeregowego oraz równoległego połączenia bufora grzewczego Rozładowanie bufora grzewczego M13 DDV Prezentacja Tytuł prezentacji.. Glen Dimplex Sp. z o.o. «

29 Pompy ciepła górne źródło ciepła Połączenie szeregowe bufora grzewczego w systemie z DDV połączenie zalet szeregowego oraz równoległego połączenia bufora grzewczego M13 DDV M16 Połączenie hydrauliczne pompy ciepła z instalacją grzewczą Brak straty temperaturowej Prezentacja Tytuł prezentacji.. Glen Dimplex Sp. z o.o. «

30 Pompy ciepła zasada działania Wpływ wzrostu ciśnienia skraplania na działanie SPC, gdzie ( ) przemiany termodynamiczne w obiegu chłodniczym przy ciśnieniu skraplania p k, zaś ( ) przy ciśnieniu p k h h q Q 2 3 k k COP h 2 h 1 l t N t Prezentacja Tytuł prezentacji.. Glen Dimplex Sp. z o.o. «

31 Temperatura DŹC Temperatura instalacji grzewczej Pompy ciepła zasada działania Konieczne jest wyznaczenie 55 o C pracownikom celów. INSTALACJA GRZEWCZA INSTALACJA GÓRNEGO ŹRÓDŁA 50 o C 45 o C 40 o C 35 o C 30 o C 25 o C Życzyłbym sobie otwartości, przejrzystości i wiarygodności. 20 o C INSTALACJA DOLNEGO ŹRÓDŁA 15 o C 10 o C 5 o C 0 o C Prezentacja Tytuł prezentacji.. -5 o C -10 o C Glen Dimplex Sp. z o.o. «

33 Pompy ciepła górne źródło ciepła

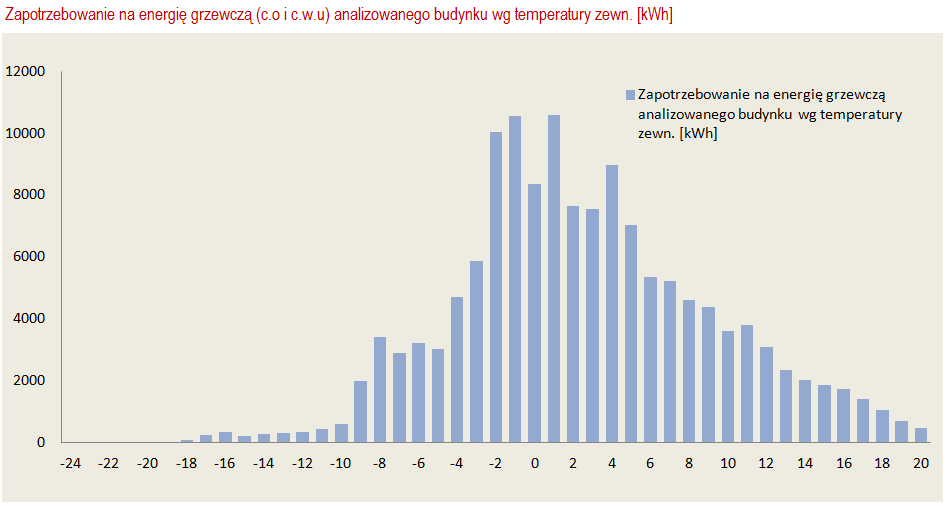

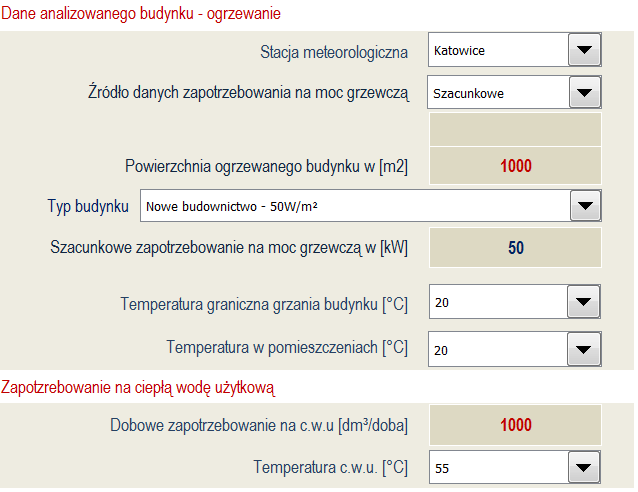

36 Pompy ciepła górne źródło ciepła Stacja meteorologiczna Temperatura zewn. obliczeniowa wg strefy klimatycznej Średnia temperatura zewn. Katowice -20 C 8,1 C «

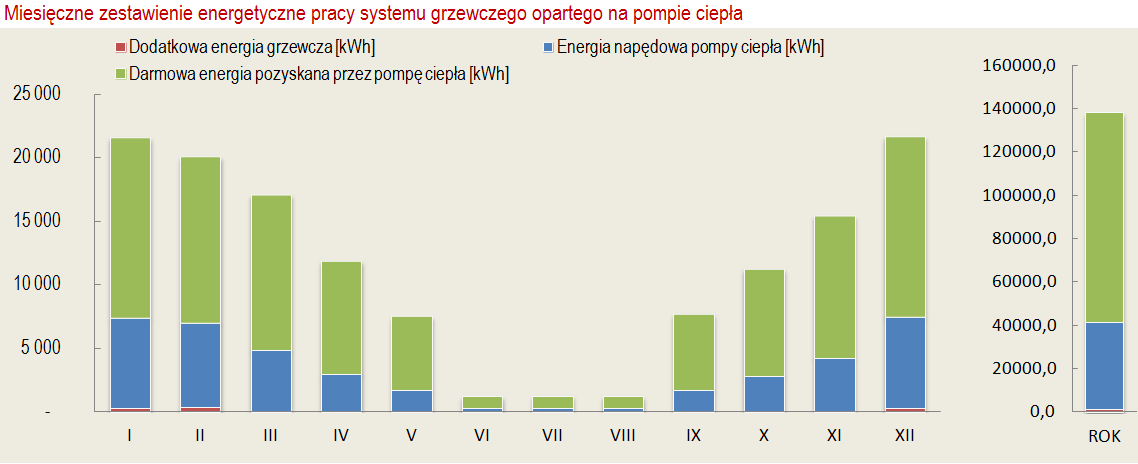

41 Pompy ciepła górne źródło ciepła Podstawowe informacje (roczne koszty eksploatacyjne) Pompa ciepła ,68 zł

42 Pompy ciepła górne źródło ciepła Podstawowe informacje (roczne koszty eksploatacyjne) Pompa ciepła ,68 zł Gaz ziemny ,36 zł «

43 Pompy ciepła górne źródło ciepła Podstawowe informacje (roczne koszty eksploatacyjne) Pompa ciepła ,68 zł Gaz płynny ,92 zł «

46 Pompy ciepła górne źródło ciepła Podstawowe informacje (roczne koszty eksploatacyjne) Pompa ciepła ,36 zł Gaz ziemny ,36 zł «

50 Pompy ciepła górne źródło ciepła Podstawowe informacje (roczne koszty eksploatacyjne) Pompa ciepła Gaz ziemny ,75 zł ,36 zł «

57 Pompy ciepła górne źródło ciepła Podstawowe informacje (roczne koszty eksploatacyjne) Pompa ciepła + Grzałka elektryczna ,54 zł

58 Pompy ciepła górne źródło ciepła Podstawowe informacje (roczne koszty eksploatacyjne) Pompa ciepła + Grzałka elektryczna ,54 zł Gaz płynny ,92 zł «

60 Pompy ciepła górne źródło ciepła Podstawowe informacje (roczne koszty eksploatacyjne) Pompa ciepła + Grzałka elektryczna ,07 zł

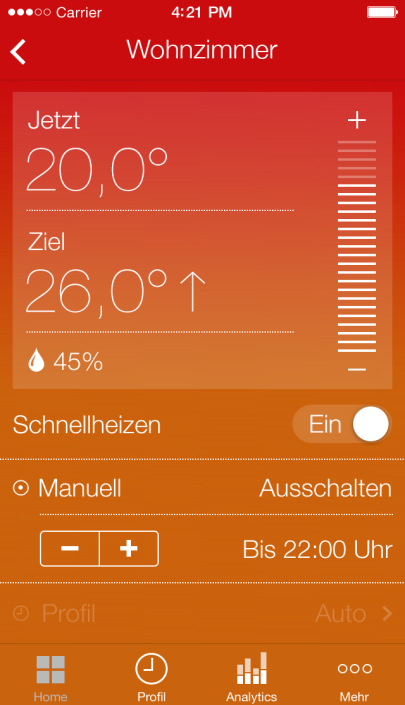

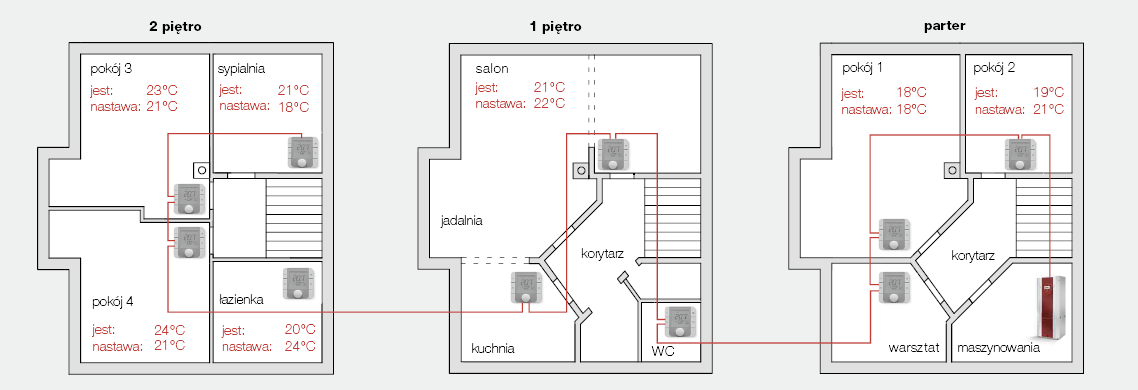

65 Efektywna inwestycja w pompy ciepła analiza techniczno-ekonomiczna

66 12:50-14:20 ciąg dalszy seminarium 2. Systemy grzewcze z pompą ciepła. Układy hydrauliczne, różne konfiguracje, dlaczego takie? 3. Systemy grzewczo-chłodzące. Układy hydrauliczne dwu- i czterorurowe, chłodzenie pasywne i aktywne, ciche i dynamiczne. 4. Problemy w doborze osprzętu do pomp ciepła Wpływ parametrów na efektywność pompy ciepła, temperatura i przepływ górnego i dolnego źródła ciepła. Elektroniczne pompy obiegowe z pompą ciepła, jak nimi sterować Podgrzewanie c.w. z pompą ciepła. 5. Wymiarowanie dolnego źródła w układach mono- i biwalentnych. 6. Dobór pomp ciepła na podstawie analizy techniczno-ekonomicznej Prezentacja Tytuł prezentacji.. Glen Dimplex Sp. z o.o. «

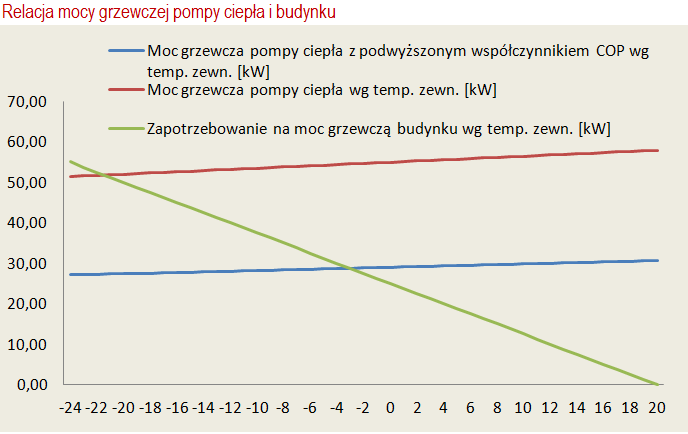

68 Pompy ciepła systemy pracy System pracy Pompy ciepła Punkt biwalentny - B MONOWALENTNY BIWALENTNY Alternatywny Równoległy monoenergetyczny Mieszany

69 Pompy ciepła systemy pracy System monowalentny

71 Pompy ciepła systemy pracy Systemy pomp ciepła ciepła woda użytkowa centralne ogrzewanie POMPY CIEPŁA SOLANKA/WODA Decydując się na wybór pompy ciepła solanka/woda należy rozważyć jeden z dwóch sposobów pozyskiwania energii z dolnego źródła ciepła: poziome kolektory gruntowe lub pionową sondę gruntową, które są niczym jak odpornymi na ciśnienie rurami różniącymi się od siebie sposobem ułożenia. Kolektory poziome układa się stosunkowo płytko (na głębokości ok. 1,6 m) lecz poniżej strefy przemarzania gruntu, pionowe sondy zaś umieszcza się w otworach wiertniczych o głębokości ok. 100 m. W obydwu przypadkach transport energii zostaje przejęty przez cyrkulujący nośnik ciepła, którym najczęściej jest roztwór glikolu. Wyższą efektywność zapewniają pionowe sondy gruntowe, gdyż pobierają one energię cieplną z głębokości, na której temperatura wynosi około 10 C i jest stała niezależnie od pory roku.

72 Pompy ciepła systemy pracy Systemy pomp ciepła ciepła woda użytkowa centralne ogrzewanie POMPY CIEPŁA SOLANKA/WODA Decydując się na wybór pompy ciepła solanka/woda należy rozważyć jeden z dwóch sposobów pozyskiwania energii z dolnego źródła ciepła: poziome kolektory gruntowe lub pionową sondę gruntową, które są niczym jak odpornymi na ciśnienie rurami różniącymi się od siebie sposobem ułożenia. Kolektory poziome układa się stosunkowo płytko (na głębokości ok. 1,6 m) lecz poniżej strefy przemarzania gruntu, pionowe sondy zaś umieszcza się w otworach wiertniczych o głębokości ok. 100 m. W obydwu przypadkach transport energii zostaje przejęty przez cyrkulujący nośnik ciepła, którym najczęściej jest roztwór glikolu. Wyższą efektywność zapewniają pionowe sondy gruntowe, gdyż pobierają one energię cieplną z głębokości, na której temperatura wynosi około 10 C i jest stała niezależnie od pory roku. «

74 Pompy ciepła systemy pracy Systemy pomp ciepła ciepła woda użytkowa centralne ogrzewanie POMPY CIEPŁA WODA/WODA Pompy ciepła woda/woda czerpią ciepło grzewcze z wody gruntowej, która nawet zimą osiąga temperatury od +7 C do +12 C. ich konstrukcja jest podobna do pomp ciepła solanka/woda różnica polega na tym, że cyrkulującym czynnikiem nie jest solanka, lecz woda gruntowa czerpana ze studni zasilającej. Jeżeli występuje ona w dostatecznej ilości i jakości, jest najbardziej efektywnym źródłem ciepła. Urządzenia tego typy należą do najbardziej wydajnych pomp ciepła.

75 Pompy ciepła systemy pracy

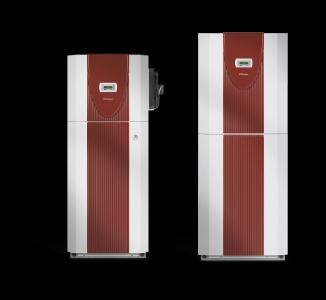

77 Pompy ciepła systemy pracy SIK 6-14TES to kompaktowa gruntowa pompa ciepła przeznaczona do ogrzewania. Wyposażona jest w główne komponenty dolnego/górnego źródła ciepła i charakteryzuje się niewielkimi wymiarami oraz prostym montażem. Urządzenie umożliwia podłączenie niemieszanego obiegu grzewczego i przeznaczone jest do mniejszych systemów grzewczych, np. nowoczesnych domów jednorodzinnych, nawet tych bez dodatkowego pomieszczenia gospodarczego.

78 Pompy ciepła systemy pracy System biwalentny - alternatywny

79 Pompy ciepła systemy pracy System biwalentny - równoległy

80 Pompy ciepła systemy pracy System monoenergetyczny

81 Pompy ciepła systemy pracy System mieszany

83 Pompy ciepła systemy pracy Systemy pomp ciepła ciepła woda użytkowa centralne ogrzewanie POMPY CIEPŁA POWIETRZE/WODA Pompy ciepła powietrze/woda można stosować zarówno w instalacji zewnętrznej jak i wewnętrznej. Urządzenia do montażu zewnętrznego cechuje odporność na niekorzystne warunki atmosferyczne oraz łatwy montaż. Jeżeli pompy ciepła nie można ustawić w ogrodzie, doskonałym wyborem będą modele do montażu wewnętrznego, w których prowadzenie powietrza odbywa się przez przewody powietrzne w ścianie budynku. Nie wymagają one dużej powierzchni i co ważne można je zainstalować przy ścianie praktycznie w każdym pomieszczeniu gospodarczym, a modele z kierownicą powietrza 90 również w narożniku. Atutem wszystkich pomp ciepła powietrze/woda jest niezwykle cicha praca, gdyż Dimplex stosuje wentylatory z innowacyjnie uformowanymi łopatkami zapewniające niemal bezgłośną pracę. «

84 Pompy ciepła systemy pracy Systemy pomp ciepła ciepła woda użytkowa centralne ogrzewanie POMPY CIEPŁA POWIETRZE/WODA Pompy ciepła powietrze/woda można stosować zarówno w instalacji zewnętrznej jak i wewnętrznej. Urządzenia do montażu zewnętrznego cechuje odporność na niekorzystne warunki atmosferyczne oraz łatwy montaż. Jeżeli pompy ciepła nie można ustawić w ogrodzie, doskonałym wyborem będą modele do montażu wewnętrznego, w których prowadzenie powietrza odbywa się przez przewody powietrzne w ścianie budynku. Nie wymagają one dużej powierzchni i co ważne można je zainstalować przy ścianie praktycznie w każdym pomieszczeniu gospodarczym, a modele z kierownicą powietrza 90 również w narożniku. Atutem wszystkich pomp ciepła powietrze/woda jest niezwykle cicha praca, gdyż Dimplex stosuje wentylatory z innowacyjnie uformowanymi łopatkami zapewniające niemal bezgłośną pracę. «

87 Pompy ciepła systemy pracy LA 9-18S-TU to powietrzna pompa ciepła do montażu zewnętrznego o bardzo wysokiej wydajności przeznaczona do ogrzewania. Uniwersalna konstrukcja oferuje elastyczne możliwości rozbudowy w kombinacji z innymi źródłami ciepła, zarówno konwencjonalnymi jak i odnawialnymi, a także niemieszanymi i mieszanymi obiegami grzewczymi. Dedykowana jest do mniejszych systemów grzewczych obiektów o mniejszym zapotrzebowaniu na ciepło.

88 Pompy ciepła systemy pracy LIK 12TU to kompaktowa powietrzna pompa ciepła przeznaczona do instalacji wewnątrz budynku. Oferuje różnorodne warianty montażu i dlatego nadaje się prawie do każdego pomieszczenia gospodarczego zapewniając wysoką wydajność. Kompaktowa konstrukcja charakteryzuje się niewielkimi wymiarami i bogatym wyposażeniem posiada wbudowane komponenty instalacji grzewczej, które ułatwiają montaż oraz redukują powierzchnię potrzebną do ustawienia urządzenia.

89 Pompy ciepła systemy pracy Splydro to system typu split przeznaczony do ogrzewania, chłodzenia i przygotowania c.w.u. będący połączeniem inwerterowej pompy ciepła powietrze/woda LA 6-14ITR i wieży hydraulicznej Hydro Tower. System minimalizuje nakłady związane z montażem, zapewnia też elastyczną możliwość rozbudowy w kombinacji z innymi źródłami ciepła, zarówno konwencjonalnymi jak i odnawialnymi. Przeznaczony jest do mniejszych systemów grzewczych obiektów o mniejszym zapotrzebowaniu na ciepło np. nowoczesnego budownictwa jednorodzinnego.

90

91

92

93

94

95

96

97

98

99

100

101

102

103

104

105

106

108 Wpływ obciążeń zewnętrznych Wärmeverluste

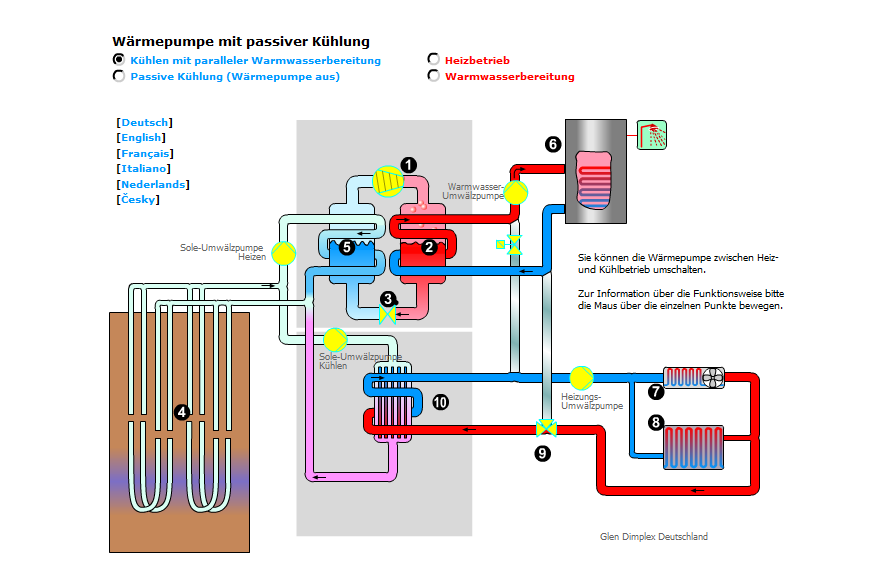

109 Chłodzenie pasywne gruntowe pomp ciepła

110 Gotowe rozwiązania w systemie DDV chłodzenie pasywne (gruntowa pompa ciepła)

111 Wpływ obciążeń wewnętrznych

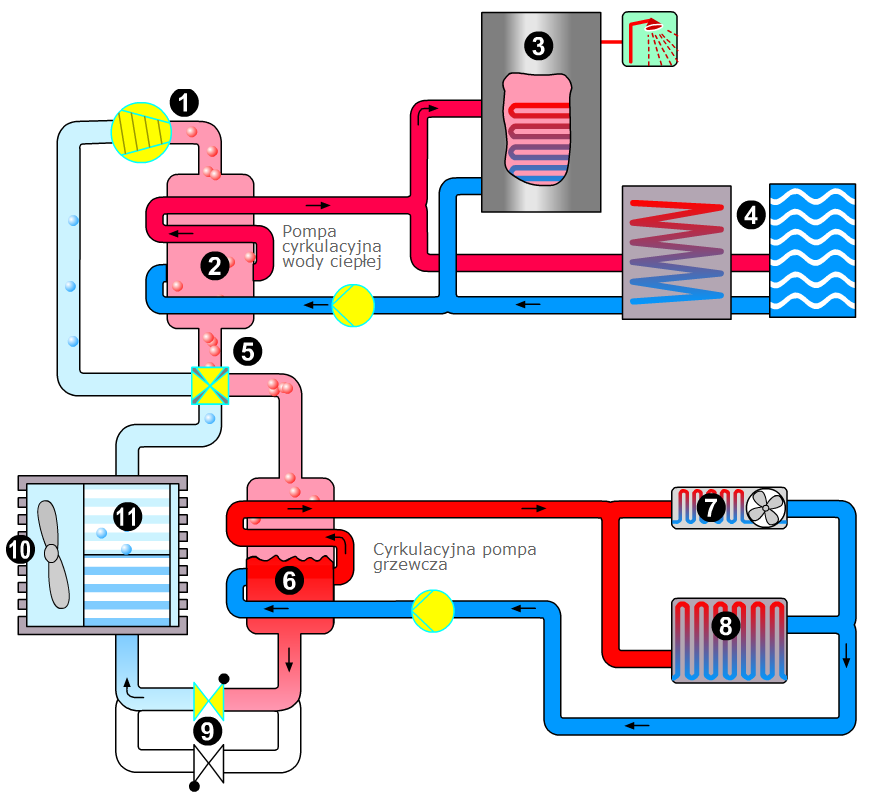

114 Chłodzenie pompą ciepła zasada działania rewersyjnych pomp ciepła Pompa ciepła Pompa ciepła Obieg ogrzewania Obieg chłodzenia

115 Chłodzenie pompą ciepła zasada działania rewersyjnych pomp ciepła Stacja klimatyczna niezbędna do cichego chłodzenia Termostat przełączający z trybu grzewczego na tryb chłodzący Ciepło odpadowe powstałe w trybie chłodzenia wykorzystane do ogrzewania basenu i c.w.u Konwektory wentylatorowe niskotemperaturowe ogrzewanie i dynamiczne chłodzenie Ciepło odpadowe powstałe w trybie chłodzenia pozwala na ogrzewanie poszczególnych pomieszczeń Rewersyjna pompa ciepła w trybie chłodzenia (np powietrze/woda łazienka) Ciepło odpadowe powstałe w trybie chłodzenia zostaje wykorzystane do podgrzewania wody użytkowej Niskotemperaturowe ogrzewanie i ciche chłodzenie «

116 Chłodzenie pompą ciepła zasada działania rewersyjnych pomp ciepła

117 Rozwiązania systemowe w dziedzinie grzania i chłodzenia Chłodzenie aktywne dedykowany dla obiektów komercyjnych Źródło chłodu wymiennik gruntowy pionowy System chłodzenia Ciche - płaszczyznowe Dynamiczne - klimakonwekty Tryb grzania Przepływ przeciwprądowy Zachowanie wysokiej sprawności wymiany ciepła Układ bez zaworu czterodrogowego Biwalentny alternatywny system centralnego ogrzewania z chłodzeniem aktywnym Prezentacja Tytuł prezentacji.. Glen Dimplex Sp. z o.o. «

118 Rozwiązania systemowe w dziedzinie grzania i chłodzenia Chłodzenie aktywne dedykowany dla obiektów komercyjnych Źródło chłodu wymiennik gruntowy pionowy System chłodzenia Ciche - płaszczyznowe Dynamiczne - klimakonwekty Tryb chłodzenia Przepływ współprądowy Spadek sprawności wymiany ciepła Układ bez zaworu czterodrogowego Biwalentny alternatywny system centralnego ogrzewania z chłodzeniem aktywnym Prezentacja Tytuł prezentacji.. Glen Dimplex Sp. z o.o. «

119 Rozwiązania systemowe w dziedzinie grzania i chłodzenia Chłodzenie aktywne dedykowany dla obiektów komercyjnych Źródło chłodu wymiennik gruntowy pionowy System chłodzenia Ciche - płaszczyznowe Dynamiczne - klimakonwekty Tryb chłodzenia Przepływ przeciwprądowy Zachowanie wysokiej sprawności wymiany ciepła Układ z zaworem czterodrogowym Biwalentny alternatywny system centralnego ogrzewania z chłodzeniem aktywnym Prezentacja Tytuł prezentacji.. Glen Dimplex Sp. z o.o. «

120 Rozwiązania systemowe w dziedzinie grzania i chłodzenia 25,8 kw (54) kw DIMPLEX SI 130 TUR+ B0/W35 wg EN ,7 kw 108,5 (54)kW Prezentacja Tytuł prezentacji.. Glen Dimplex Sp. z o.o. «

121 Rozwiązania systemowe w dziedzinie grzania i chłodzenia 23 kw (65) kw DIMPLEX SI 130 TUR+ B20/W9 wg EN (98) kw 129 kw Prezentacja Tytuł prezentacji.. Glen Dimplex Sp. z o.o. «

122 Chłodzenie dynamiczne CHŁODZENIE DYNAMICZNE W przypadku chłodzenia dynamicznego za pomocą konwektorów wentylatorowych Dimplex, wydajność chłodnicza zostaje aktywnie przekazywana do powietrza w pomieszczeniu. System może przekazywać większą moc chłodniczą przy jednoczesnym usuwaniu wilgotności z powietrza pomieszczenia spowodowanej ubytkiem kondensatu. Oprócz chłodzenia, konwektory wentylatorowe mogą być stosowane także jako kombinacja ogrzewania i chłodzenia. P=130KW EER=5,5

123 Chłodzenie ciche CHŁODZENIE CICHE Chłodzenie ciche polega na pobieraniu ciepła przez schłodzone powierzchnie podłóg, ścian lub sufitów. Temperatura czynnika chłodniczego musi być przy tym utrzymywana powyżej punktu rosy, aby zapobiec ubytkom kondensatu. Przekazywane moce chłodnicze zależą od wpływu czynników zewnętrznych np. od wilgotności powietrza w pomieszczeniu. Ze względu na wykorzystywanie istniejących powierzchni grzewczych do chłodzenia powstają tylko niewielkie dodatkowe koszty inwestycyjne.

124 Chłodzenie ciche CHŁODZENIE CICHE Chłodzenie ciche polega na pobieraniu ciepła przez schłodzone powierzchnie podłóg, ścian lub sufitów. Temperatura czynnika chłodniczego musi być przy tym utrzymywana powyżej punktu rosy, aby zapobiec ubytkom kondensatu. Przekazywane moce chłodnicze zależą od wpływu czynników zewnętrznych np. od wilgotności powietrza w pomieszczeniu. Ze względu na wykorzystywanie istniejących powierzchni grzewczych do chłodzenia powstają tylko niewielkie dodatkowe koszty inwestycyjne. P=170KW EER=6,7

125

126 Chłodzenie pompą ciepła zasada działania rewersyjnych pomp ciepła Elementy systemów z zastosowaniem rewersyjnych pomp ciepła Dimplex (opis oznaczen na schematach obok) 1 Rewersyjna gruntowa pompa ciepła Dimplex SI 130TUR+ (grzanie, chłodzenie pasywne i aktywne) 1A Rewersyjna powietrzna pompa ciepła Dimplex LA 60TUR+ (grzanie i chłodzenie aktywne) 2 Zasobnik buforowy c.o. Dimplex serii PSW gromadzacy wode grzewcza w trybie grzania i wode lodowa w trybie chłodzenia 3 Basen ciepło odpadowe powstałe w trybie chłodzenia wykorzystane do ogrzewania basenu 4 Konwektory wentylatorowe Dimplex SmartRad SRX niskotemperaturowe ogrzewanie i dynamiczne chłodzenie 5 System ogrzewania powierzchniowego niskotemperaturowe ogrzewanie i ciche chłodzenie 6 Podgrzewacz c.w.u. Dimplex serii WWSP ciepło odpadowe powstałe w trybie chłodzenia zostaje wykorzystane do podgrzewania wody uzytkowej 7 Wymiennik posredni pasywnego chłodzenia Dimplex serii WTU (dotyczy systemu z rewersyjna gruntowa pompa ciepła) 8 Zawór 4-drogowy zapewniajacy wysoka sprawnosc wymiany ciepła dzieki zachowaniu przeciwpradowego przepływu przez pompe ciepła w trybie grzania i chłodzenia 9 System regulacji Dimplex w zaleznosci od specyfi ki systemu i indywidualnych potrzeb, przy pomocy funkcyjnych modułów rozszerzajacych: EWPM, LWPM 410 (rozszerzenie sterownika pompy ciepła za pomoca magistrali KNX/EIB), NWPM (rozszerzenie do zdalnej komunikacji za pomoca siec Ethernet). «

127 Chłodzenie pompą ciepła zasada działania rewersyjnych pomp ciepła Elementy systemów z zastosowaniem rewersyjnych pomp ciepła Dimplex (opis oznaczen na schematach obok) 1 Rewersyjna gruntowa pompa ciepła Dimplex SI 130TUR+ (grzanie, chłodzenie pasywne i aktywne) 1A Rewersyjna powietrzna pompa ciepła Dimplex LA 60TUR+ (grzanie i chłodzenie aktywne) 2 Zasobnik buforowy c.o. Dimplex serii PSW gromadzacy wode grzewcza w trybie grzania i wode lodowa w trybie chłodzenia 3 Basen ciepło odpadowe powstałe w trybie chłodzenia wykorzystane do ogrzewania basenu 4 Konwektory wentylatorowe Dimplex SmartRad SRX niskotemperaturowe ogrzewanie i dynamiczne chłodzenie 5 System ogrzewania powierzchniowego niskotemperaturowe ogrzewanie i ciche chłodzenie 6 Podgrzewacz c.w.u. Dimplex serii WWSP ciepło odpadowe powstałe w trybie chłodzenia zostaje wykorzystane do podgrzewania wody uzytkowej 7 Wymiennik posredni pasywnego chłodzenia Dimplex serii WTU (dotyczy systemu z rewersyjna gruntowa pompa ciepła) 8 Zawór 4-drogowy zapewniajacy wysoka sprawnosc wymiany ciepła dzieki zachowaniu przeciwpradowego przepływu przez pompe ciepła w trybie grzania i chłodzenia 9 System regulacji Dimplex w zaleznosci od specyfi ki systemu i indywidualnych potrzeb, przy pomocy funkcyjnych modułów rozszerzajacych: EWPM, LWPM 410 (rozszerzenie sterownika pompy ciepła za pomoca magistrali KNX/EIB), NWPM (rozszerzenie do zdalnej komunikacji za pomoca siec Ethernet). «

128

129

130

131

132

133

134

135

136

137

138

139

141 Pompy ciepła zasada działania. Q dź filtr LP Q cz filtr HP Q cz SKRAPLACZ PAROWNIK Dolne źródło ciepła - np.. Kolektor poziomy. Q dźc Prezentacja Tytuł prezentacji.. Glen Dimplex Sp. z o.o. «

142 Pompy ciepła zasada działania Projektant / Instalator musi zagwarantować prawidłowy przepływ wody c.o. przez skraplacz pompy ciepła i jednocześnie prawidłowy przepływ nośnika ciepła źródła dolnego przez parownik pompy ciepła V rz = V nom [m 3 /h], [dm 3 /s] V nom - zgodny z Dokumentacja Techniczną Producenta Prezentacja Tytuł prezentacji.. Glen Dimplex Sp. z o.o. «

143 Pompy ciepła zasada działania Przepływ nośnika ciepła źródła dolnego przez parownik. Q dź filtr V rz [m 3 /h] t = 2 ~ 5 [K] LP Q cz filtr t opt = 3,5 [K] HP SKRAPLACZ PAROWNIK Dolne źródło ciepła - np.. Kolektor poziomy Prezentacja Tytuł prezentacji.. Glen Dimplex Sp. z o.o. «

144 OGRZEWANIE Pompy ciepła PAROWNIKA zasada działania Prawidłowe ogrzewanie parownika:. Q dź. Q cz.. Q cz = Q dź Q dź V n, t Prezentacja Tytuł prezentacji.. V n - przepływ nominalny nośnika źródła dolnego przez parownik pompy ciepła t - różnica temperatur między zasilaniem i powrotem nośnika ciepła na parowniku Glen Dimplex Sp. z o.o. «

145 Pompy ciepła zasada działania Przyczyny obniżenia przepływu w dolnym źródle V rz < V n gdy: - zanieczyszczony jest filtr siatkowy na instalacji dolnego źródła, - nieprawidłowo dobrano instalację dolnego źródła ciepła ( p > p dys ), - brak jest skutecznego odpowietrzania rurociągów instalacji dolnego źródła ciepła, Prezentacja Tytuł prezentacji.. Glen Dimplex Sp. z o.o. «

146 Pompy ciepła zasada działania. Q dź Przepływ nośnika ciepła /wody/ źródła górnego przez skraplacz filtr LP V rz [m 3 /h] Q cz filtr t = 6 ~ 10 [K] HP SKRAPLACZ PAROWNIK Dolne źródło ciepła - np.. Kolektor poziomy t opt = 7,2 [K] Prezentacja Tytuł prezentacji.. Glen Dimplex Sp. z o.o. «

147 Pompy ciepła zasada działania Prawidłowe chłodzenie skraplacza:. Q cz. Q co.... Q cz = Q co Q co V n, t V n - przepływ nominalny wody z instalacji c.o. przez skraplacz pompy ciepła t - różnica temperatur między zasilaniem i powrotem wody ze skraplacza Prezentacja Tytuł prezentacji.. Glen Dimplex Sp. z o.o. «

148 Pompy ciepła zasada działania Przyczyny obniżenia przepływu V rz < V n gdy: - zanieczyszczony jest filtr siatkowy na instalacji grzewczej, - aparatura regulacyjna zamknie zawory na grzejnikach lub ogrzewaniu podłogowym, - nieprawidłowo dobrano pompę obiegową do oporów hydraulicznych instalacji grzewczej ( p > p dys ),, - brak jest skutecznego odpowietrzania rurociągów zasilających, grzejników i ogrzewania podłogowego, Prezentacja Tytuł prezentacji.. Glen Dimplex Sp. z o.o. «

149 Elektroniczne pompy obiegowe Prąd rozruchowy wysokowydajnej pompy obiegowej 1 Prąd rozruchowy (mikrosekundy) - Czas mniejsze 1μs - Przyczyna: kondensatory filtra EMC 2 Prąd ładowania szczytowy (ms) - Okres mniej 8ms - Przyczyna: kondensator obwodu DC 3 Aktualny - punkt pracy pompy

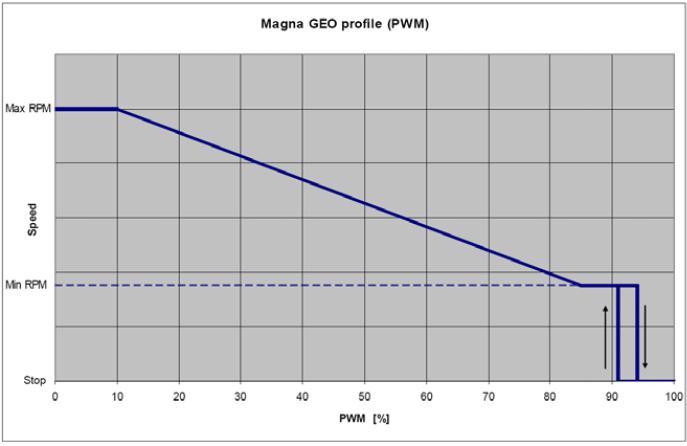

150 Elektroniczne pompy obiegowe 0 10V Sygnał (VDC) PWM - Sygnał (PWM)

151 Elektroniczne pompy obiegowe Pompy obiegowe w trybie grzania - sterowanie 0 Tryb 10V automatyczny Sygnał (VDC) automatyczny PWM - Sygnał (PWM) wybór automatycznego sterowania według stałej ustalonej różnicy temperatury pomiędzy zasilaniem i powrotem (stały przepływ) Temperatura zasilania do 35 C = 5K Temperatura zasilania do C = 7K Temperatura zasilania > 45 C = 10K Gdy sprężarka jest wyłączona, pompy sterowane są z 50% mocy

152 Elektroniczne pompy obiegowe Pompa solanki / głębinowa - sterowanie Tryb automatyczny 0 10V Sygnał (VDC) PWM - Sygnał (PWM) wybór automatycznego sterowania według stałej ustalonej różnicy temperatury pomiędzy zasilaniem źródła ciepła i powrotem źródła ciepła Wejście dolnego źródła < -5 C = 2K Wejście dolnego źródła C = 3K Wejście dolnego źródła > 15 C = 4K Gdy sprężarka jest wyłączona, pompy sterowane są z 50% mocą

153 Podgrzewacze c.w.u. Wykres doboru podgrzewaczy c.w.u oraz wymaganego przepływu przez rurowy wymiennik ciepła (wezownice) 0 10V Sygnał (VDC) PWM - Sygnał (PWM) Q k A T[ W ] Q m c T[ W ] w «

154 Podgrzewacze c.w.u. Wykres doboru podgrzewacza c.w.u oraz wymaganego przepływu przez rurowy wymiennik ciepła (wezownice) 0 10V Sygnał (VDC) PWM - Sygnał (PWM) A = 5,6 M 2

158 Bufor grzewczy Zalecana zawartosc szeregowego zbiornika buforowego ok. 10% przepływu wody grzewczej pompy 0 10V Sygnał (VDC) PWM ciepła - Sygnał godzine. (PWM) Przy pompach ciepła z dwoma stopniami mocy wystarczajacy jest przepływ ok. 8%, nie powinien on jednak przekraczac wiecej niz 30 % przepływu wody grzewczej na godzine. Zbyt wielkie zbiorniki buforowe prowadza do dłuzszych czasów pracy sprezarki. Przy pompach ciepła z dwoma stopniami mocy moze to doprowadzic do niekoniecznego właczenia drugiej sprezarki. Przy połączeniu pomp ciepła w układzie kaskadowym pojemność zasobnika ciepła powinna odpowiadać pompie ciepła o największej mocy grzewczej w tym układzie.

160 Pompy ciepła dolne źródło ciepła WYZNACZENIE DŁUGOŚCI KOLEKTORA PIONOWEGO oraz POZIOMEGO Prezentacja Tytuł prezentacji.. Glen Dimplex Sp. z o.o. «

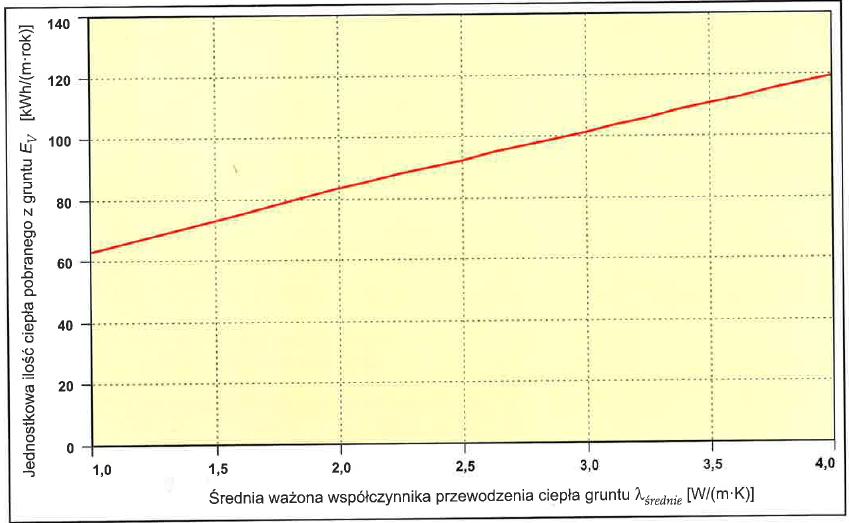

161 Pompy ciepła dolne źródło ciepła OBCIĄŻANIE GRUNTU STRUMIENIEM POZYSKIWANEJ ENERGII Prezentacja Tytuł prezentacji.. Glen Dimplex Sp. z o.o. «

162 Pompy ciepła dolne źródło ciepła Praca monowalentna (100%) obiekt 50kW, I strefa klimatyczna Moc grzewcza pompy ciepła z podwyższonym współczynnikiem COP wg temp. zewn. [kw] Moc grzewcza pompy ciepła wg temp. zewn. [kw] 70,00 60,00 50,00 40,00 30,00 20,00 10,00 0,00 Zapotrzebowanie na moc grzewczą budynku wg temp. zewn. [kw] Prezentacja Tytuł prezentacji.. Glen Dimplex Sp. z o.o. «

163 Pompy ciepła dolne źródło ciepła Praca monowalentna (100%) obiekt 50kW, I strefa klimatyczna (Gdańsk) Zródło szczytowe praca biwalentna alternatywna [kwh] Zródło szczytowe praca równoległa [kwh] Praca monowalentna [kwh] Prezentacja Tytuł prezentacji.. Glen Dimplex Sp. z o.o. «

164 Pompy ciepła dolne źródło ciepła Praca monowalentna (100%) obiekt 50kW, I strefa klimatyczna (Gdańsk) Zapotrzebowanie obiektu na energię użytkową EU - grzanie ,6kWh W tym zapotrzebowanie na energię cieplną do produkcji c.w.u. 0kWh Moc grzewcza pompy ciepła przy temp. zewn. -16 C oraz temp. zasilania systemu grzeczego 35 C 52kW Energia cieplna z pompy ciepła ,6kWh Moc dodatkowego źródła ciepła przy temp. zewn. -16 C oraz temp. zasilania systemu grzeczego 35 C 0kW Energia z dodatkowego źródła ciepła 0kWh Stopień pokrycia energetycznego przez pompę ciepła 100% Stopień pokrycia mocy grzewczej przy temp. zewn. -16 C oraz temp. zasilania systemu grzeczego 35 C 104% Czas pracy pompy ciepła 2166,4h Energia napędowa pompy ciepła (energia końcowa EK) - grzanie Odnawialne źródło ciepła 18643,7kWh ,9kWh Długość pionowego WC =1260m Prezentacja Tytuł prezentacji.. Glen Dimplex Sp. z o.o. «

165 Pompy ciepła dolne źródło ciepła Praca biwalentna (50%) obiekt 50kW, I strefa klimatyczna Moc grzewcza pompy ciepła z podwyższonym współczynnikiem COP wg temp. zewn. [kw] Moc grzewcza pompy ciepła wg temp. zewn. [kw] 70,00 60,00 50,00 40,00 30,00 20,00 10,00 0,00 Zapotrzebowanie na moc grzewczą budynku wg temp. zewn. [kw] Prezentacja Tytuł prezentacji.. Glen Dimplex Sp. z o.o. «

166 Pompy ciepła dolne źródło ciepła Praca biwalentna (50%) obiekt 50kW, I strefa klimatyczna (Gdańsk) Zródło szczytowe praca biwalentna alternatywna [kwh] Zródło szczytowe praca równoległa [kwh] Praca monowalentna [kwh] Prezentacja Tytuł prezentacji.. Glen Dimplex Sp. z o.o. «

167 Pompy ciepła dolne źródło ciepła Praca biwalentna (50%) obiekt 50kW, I strefa klimatyczna (Gdańsk) Zapotrzebowanie obiektu na energię użytkową EU - grzanie ,6kWh W tym zapotrzebowanie na energię cieplną do produkcji c.w.u. 0kWh Moc grzewcza pompy ciepła przy temp. zewn. -16 C oraz temp. zasilania systemu grzeczego 35 C 26,2kW Energia cieplna z pompy ciepła kWh Moc dodatkowego źródła ciepła przy temp. zewn. -16 C oraz temp. zasilania systemu grzeczego 35 C 24kW Energia z dodatkowego źródła ciepła 3521,6kWh Stopień pokrycia energetycznego przez pompę ciepła 97% Stopień pokrycia mocy grzewczej przy temp. zewn. -16 C oraz temp. zasilania systemu grzeczego 35 C 52% Czas pracy pompy ciepła 4332,2h Energia napędowa pompy ciepła (energia końcowa EK) - grzanie Odnawialne źródło ciepła 20286kWh 95665kWh Długość pionowego WC =1195m Prezentacja Tytuł prezentacji.. Glen Dimplex Sp. z o.o. «

168 Pompy ciepła dolne źródło ciepła 15,3 kw 73,6 kw 58,3 kw DIMPLEX SI 75TU B0/W35 wg EN14511 Obieg termodynamiczny sprężarkowej pompy ciepła na wykresie (p-h) Sprawność (COP)= Zysk (73,6)/ Nakład (15,3) = 4,8 Prezentacja Tytuł prezentacji.. Glen Dimplex Sp. z o.o. «

169 Pompy ciepła dolne źródło ciepła BILANS CIEPLNY POMPY CIEPŁA:... Q k = Q o + N [kw] Q k - wydajność cieplna pompy ciepła Q o - wydajność chłodnicza pompy ciepła N - moc napędowa sprężarki Prezentacja Tytuł prezentacji.. Glen Dimplex Sp. z o.o. 169 «

170 Pompy ciepła dolne źródło ciepła Wielkość dolnego źródła ciepła należy obliczyć dla wydajności chłodniczej Q o pompy ciepła:... Q o = Q k - N [kw] Q k - wydajność cieplna pompy ciepła (z karty katalogowej) Q o - wydajność chłodnicza pompy ciepła N - moc napędowa sprężarki (z karty katalogowej) Prezentacja Tytuł prezentacji.. Glen Dimplex Sp. z o.o. «

171 Kolektor poziomy Budowa: Kolektor poziomy zakopuje się na głębokości min 1,5 m. Odległość pomiędzy sąsiednimi pętlami od 1,0 do 1,5 m Obciążanie gruntu strumieniem pozyskiwanej energii q poz = 12 W/m - wartość dla większości gruntów 15 W/m - dla gruntów wilgotnych, gliniastych, 10 W/m - dla gruntów suchych, piaszczystych słońce, woda = energia cieplna Prezentacja Tytuł prezentacji.. Glen Dimplex Sp. z o.o. «

172 WYZNACZENIE DŁUGOŚCI KOLEKTORA POZIOMEGO: Przykład: dla pompy ciepła... (dla budynku o pow. ok. 180 m 2 ) Q k - wydajność cieplna pompy ciepła 9,1 kw N - moc napędowa sprężarki 2,0 kw Q o - wydajność chłodnicza pompy ciepła - obliczamy L = Q o = Q k - N = 9,1-2,0 = 7,1 kw. Q o q poz = W 12 W/m = 591,6 m Prezentacja Tytuł prezentacji.. Glen Dimplex Sp. z o.o. «

173 Tytuł slajdu WYZNACZENIE POWIERZCHNI DZIAŁKI ZAJMOWANEJ PRZEZ KOLEKTOR POZIOMY: P dz = L. 1,3 [m 2 ] Przykład: dla pompy ciepła... (dla budynku o pow. ok. 180 m 2 ) P dz = ,3 = 780 [m 2 ] Prezentacja Tytuł prezentacji.. Glen Dimplex Sp. z o.o. 173 «

174 Poziomy gruntowy wymiennik ciepła Prezentacja Tytuł prezentacji.. Glen Dimplex Sp. z o.o. 174 «

182 POZYSKIWANIE CIEPŁA Z GRUNTU Kolektor pionowy Budowa: Kolektory pionowe wykonuje się obecnie na głębokość min. 80 m. Odległość pomiędzy sąsiednimi odwiertami powinna wynosić od 7 do 10 m (10% głębokości). OBCIĄŻANIE GRUNTU STRUMIENIEM POZYSKIWANEJ ENERGII q pion = W/m (wydajność pionowego wymiennika ciepła zależy od właściwości gruntu oraz od czasu pracy pompy ciepła, dla gruntu λ= 2W/mK i czasu pracy pompy ciepła t=2000h/rok wydajność pionowego wymiennika wynosi 40W/m) Prezentacja Tytuł prezentacji.. Glen Dimplex Sp. z o.o. «

183 Pompy ciepła dolne źródło ciepła WYZNACZENIE GŁĘBOKOŚCI KOLEKTORA PIONOWEGO: Przykład: dla pompy ciepła... (dla budynku o pow. ok. 180 m 2 ) Q k - wydajność cieplna pompy ciepła 9,1 kw N - moc napędowa sprężarki 2,2 kw Q o - wydajność chłodnicza pompy ciepła - obliczamy L = Q o = Q k - N = 9,1-2,0 = 7,1 kw. Q o q pion = W 45 W/m = 157,7 m Prezentacja Tytuł prezentacji.. Glen Dimplex Sp. z o.o. «

193 Efektywna inwestycja w pompy ciepła analiza techniczno-ekonomiczna

194 14:40-15:00 ciąg dalszy seminarium 7. Jak ustrzec się przed błędami projektowymi przykłady z realizacji. 8. Materiały dla projektantów w wersji elektronicznej. Materiały techniczne (katalogi). Program do analizy doboru. Schematy hydrauliczne (pdf i dwg). 9. Typy pomp ciepła na rynku polskim. 10. Podsumowanie i informacje uzupełniające. Wsparcie techniczne w tworzeniu koncepcji. Prezentacja Tytuł prezentacji.. Glen Dimplex Sp. z o.o. «

195 GMINA WIELKA NIESZAWKA Centrum Sportu i Rekreacji OLENDER Prezentacja Tytuł prezentacji.. Glen Dimplex Sp. z o.o. «

199 GMINA WIELKA NIESZAWKA Centrum Sportu i Rekreacji OLENDER Biwalentny układ gruntowych pomp ciepła pracujących dla obiektu konferencyjno rekreacyjnego OLENDER*** Centrum Sportu i Rekreacji OLENDER Sp. z o.o. w Wielkiej Nieszawce, ul. Toruńska 34/40, Cierpice Ciepło na potrzeby wentylacji, basenu, pomieszczeń mieszkalnych, konferencyjnych, restauracji. Prezentacja Tytuł prezentacji.. Glen Dimplex Sp. z o.o. «

200 Prezentacja Tytuł prezentacji.. Glen Dimplex Sp. z o.o. «

201 14:40-15:00 ciąg dalszy seminarium 7. Jak ustrzec się przed błędami projektowymi przykłady z realizacji. 8. Typy pomp ciepła na rynku polskim. 9. Materiały dla projektantów w wersji elektronicznej. Materiały techniczne (katalogi). Program do analizy doboru. Schematy hydrauliczne (pdf i dwg). 10. Podsumowanie i informacje uzupełniające. Wsparcie techniczne w tworzeniu koncepcji. Prezentacja Tytuł prezentacji.. Glen Dimplex Sp. z o.o. «

202 Doskonały partner dla profesjonalistów z 40-letnim doświadczeniem w dziedzinie pomp ciepła

203 Możliwości poparte najbogatszą ofertą pomp ciepła na polskim rynku pompy ciepła typu split pompy ciepła powietrzne (zewnętrzne) pompy ciepła powietrzne (wewnętrzne) kompaktowe gruntowe i powietrzne pompy ciepła gruntowe pompy ciepła pompy ciepła woda/woda pompy ciepła c.w.u.

204 Rozwiązania dla każdego źródła ciepła
