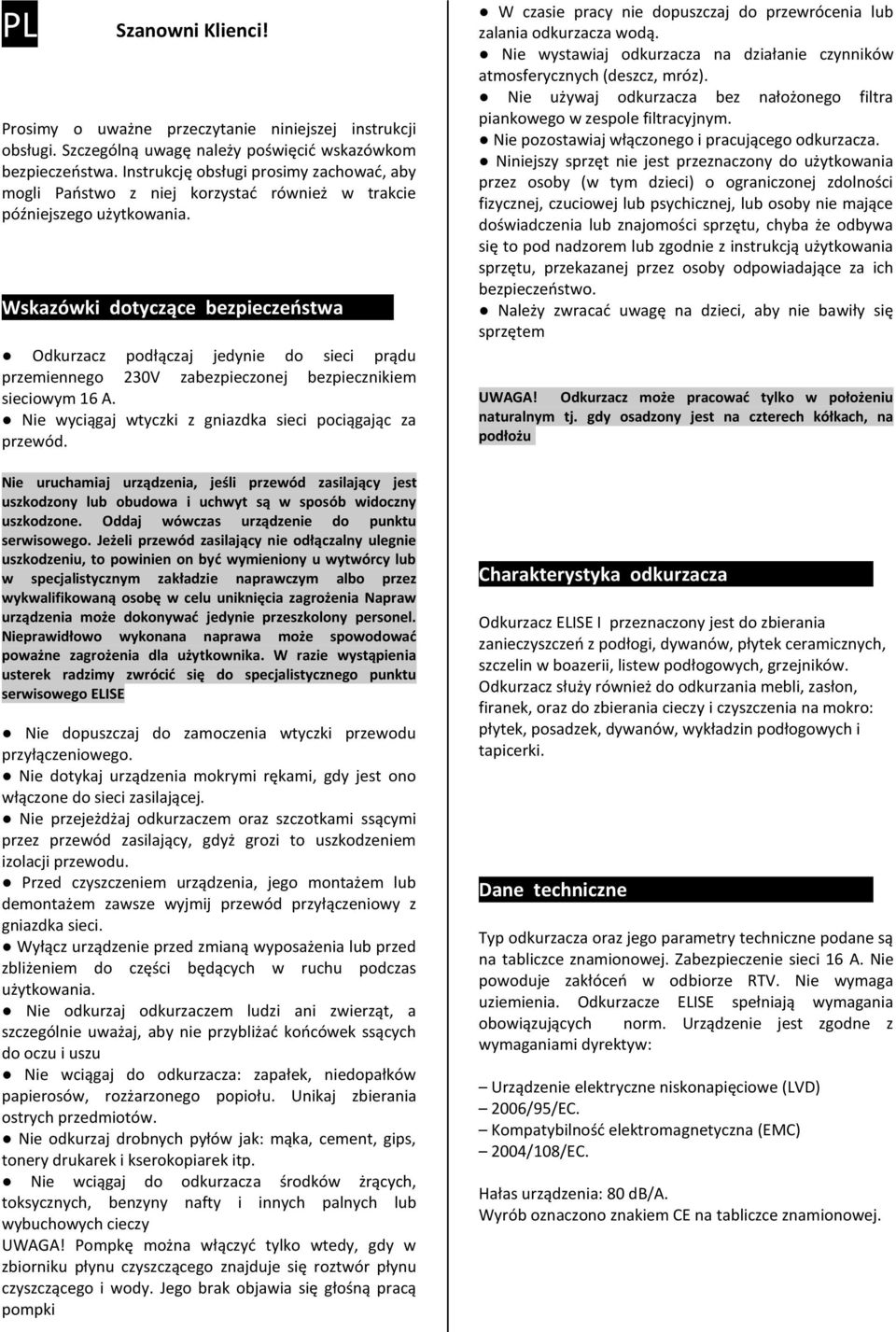

6 PL Szanowni Klienci! Prosimy o uważne przeczytanie niniejszej instrukcji obsługi. Szczególną uwagę należy poświęcić wskazówkom bezpieczeństwa. Instrukcję obsługi prosimy zachować, aby mogli Państwo z niej korzystać również w trakcie późniejszego użytkowania. Wskazówki dotyczące bezpieczeństwa... Odkurzacz podłączaj jedynie do sieci prądu przemiennego 230V zabezpieczonej bezpiecznikiem sieciowym 16 A. Nie wyciągaj wtyczki z gniazdka sieci pociągając za przewód. Nie uruchamiaj urządzenia, jeśli przewód zasilający jest uszkodzony lub obudowa i uchwyt są w sposób widoczny uszkodzone. Oddaj wówczas urządzenie do punktu serwisowego. Jeżeli przewód zasilający nie odłączalny ulegnie uszkodzeniu, to powinien on być wymieniony u wytwórcy lub w specjalistycznym zakładzie naprawczym albo przez wykwalifikowaną osobę w celu uniknięcia zagrożenia Napraw urządzenia może dokonywać jedynie przeszkolony personel. Nieprawidłowo wykonana naprawa może spowodować poważne zagrożenia dla użytkownika. W razie wystąpienia usterek radzimy zwrócić się do specjalistycznego punktu serwisowego ELISE Nie dopuszczaj do zamoczenia wtyczki przewodu przyłączeniowego. Nie dotykaj urządzenia mokrymi rękami, gdy jest ono włączone do sieci zasilającej. Nie przejeżdżaj odkurzaczem oraz szczotkami ssącymi przez przewód zasilający, gdyż grozi to uszkodzeniem izolacji przewodu. Przed czyszczeniem urządzenia, jego montażem lub demontażem zawsze wyjmij przewód przyłączeniowy z gniazdka sieci. Wyłącz urządzenie przed zmianą wyposażenia lub przed zbliżeniem do części będących w ruchu podczas użytkowania. Nie odkurzaj odkurzaczem ludzi ani zwierząt, a szczególnie uważaj, aby nie przybliżać końcówek ssących do oczu i uszu Nie wciągaj do odkurzacza: zapałek, niedopałków papierosów, rozżarzonego popiołu. Unikaj zbierania ostrych przedmiotów. Nie odkurzaj drobnych pyłów jak: mąka, cement, gips, tonery drukarek i kserokopiarek itp. Nie wciągaj do odkurzacza środków żrących, toksycznych, benzyny nafty i innych palnych lub wybuchowych cieczy UWAGA! Pompkę można włączyć tylko wtedy, gdy w zbiorniku płynu czyszczącego znajduje się roztwór płynu czyszczącego i wody. Jego brak objawia się głośną pracą pompki W czasie pracy nie dopuszczaj do przewrócenia lub zalania odkurzacza wodą. Nie wystawiaj odkurzacza na działanie czynników atmosferycznych (deszcz, mróz). Nie używaj odkurzacza bez nałożonego filtra piankowego w zespole filtracyjnym. Nie pozostawiaj włączonego i pracującego odkurzacza. Niniejszy sprzęt nie jest przeznaczony do użytkowania przez osoby (w tym dzieci) o ograniczonej zdolności fizycznej, czuciowej lub psychicznej, lub osoby nie mające doświadczenia lub znajomości sprzętu, chyba że odbywa się to pod nadzorem lub zgodnie z instrukcją użytkowania sprzętu, przekazanej przez osoby odpowiadające za ich bezpieczeństwo. Należy zwracać uwagę na dzieci, aby nie bawiły się sprzętem UWAGA! Odkurzacz może pracować tylko w położeniu naturalnym tj. gdy osadzony jest na czterech kółkach, na podłożu. Charakterystyka odkurzacza... Odkurzacz ELISE I przeznaczony jest do zbierania zanieczyszczeń z podłogi, dywanów, płytek ceramicznych, szczelin w boazerii, listew podłogowych, grzejników. Odkurzacz służy również do odkurzania mebli, zasłon, firanek, oraz do zbierania cieczy i czyszczenia na mokro: płytek, posadzek, dywanów, wykładzin podłogowych i tapicerki. Dane techniczne... Typ odkurzacza oraz jego parametry techniczne podane są na tabliczce znamionowej. Zabezpieczenie sieci 16 A. Nie powoduje zakłóceń w odbiorze RTV. Nie wymaga uziemienia. Odkurzacze ELISE spełniają wymagania obowiązujących norm. Urządzenie jest zgodne z wymaganiami dyrektyw: Urządzenie elektryczne niskonapięciowe (LVD) 2006/95/EC. Kompatybilność elektromagnetyczna (EMC) 2004/108/EC. Hałas urządzenia: 80 db/a. Wyrób oznaczono znakiem CE na tabliczce znamionowej.

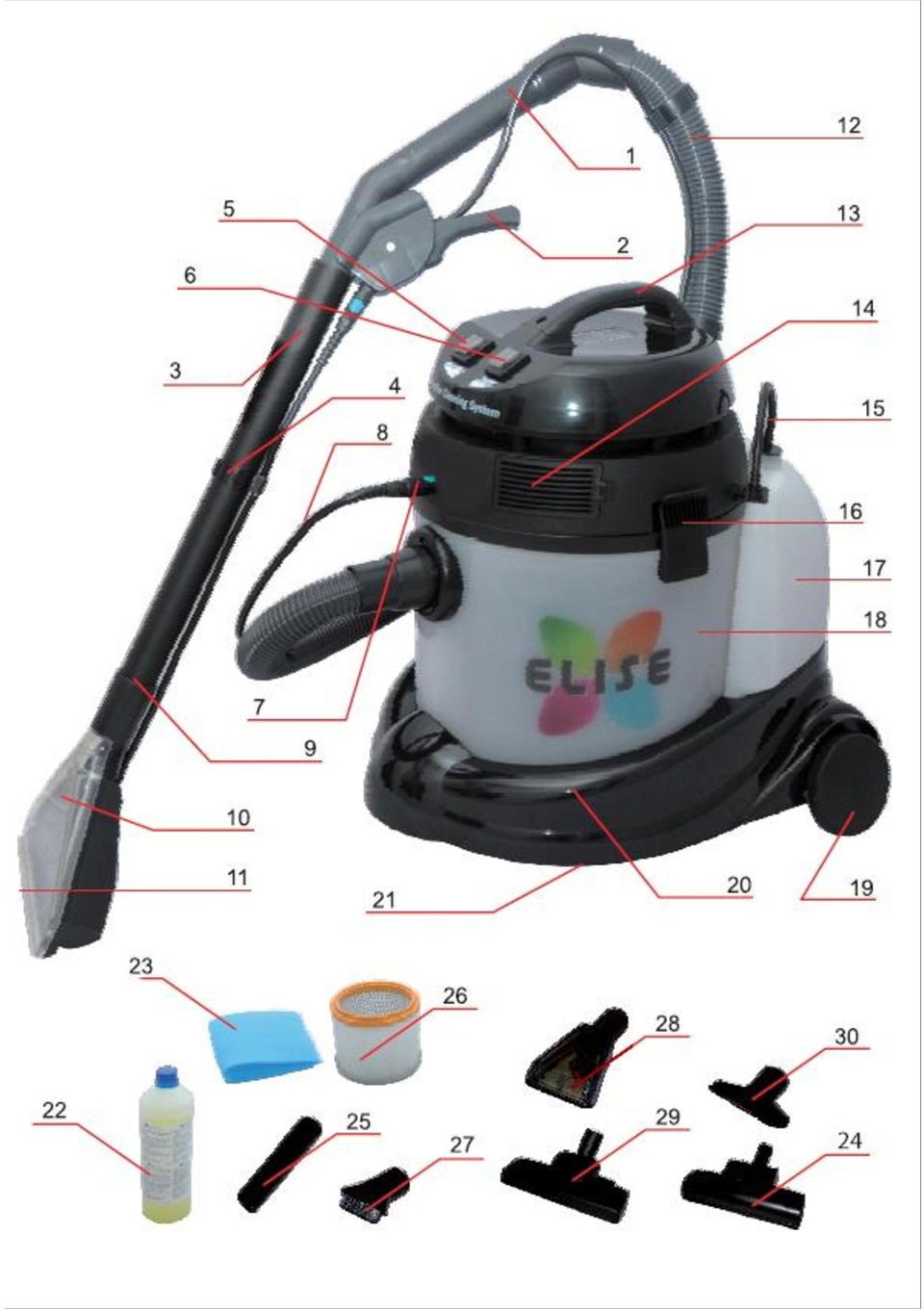

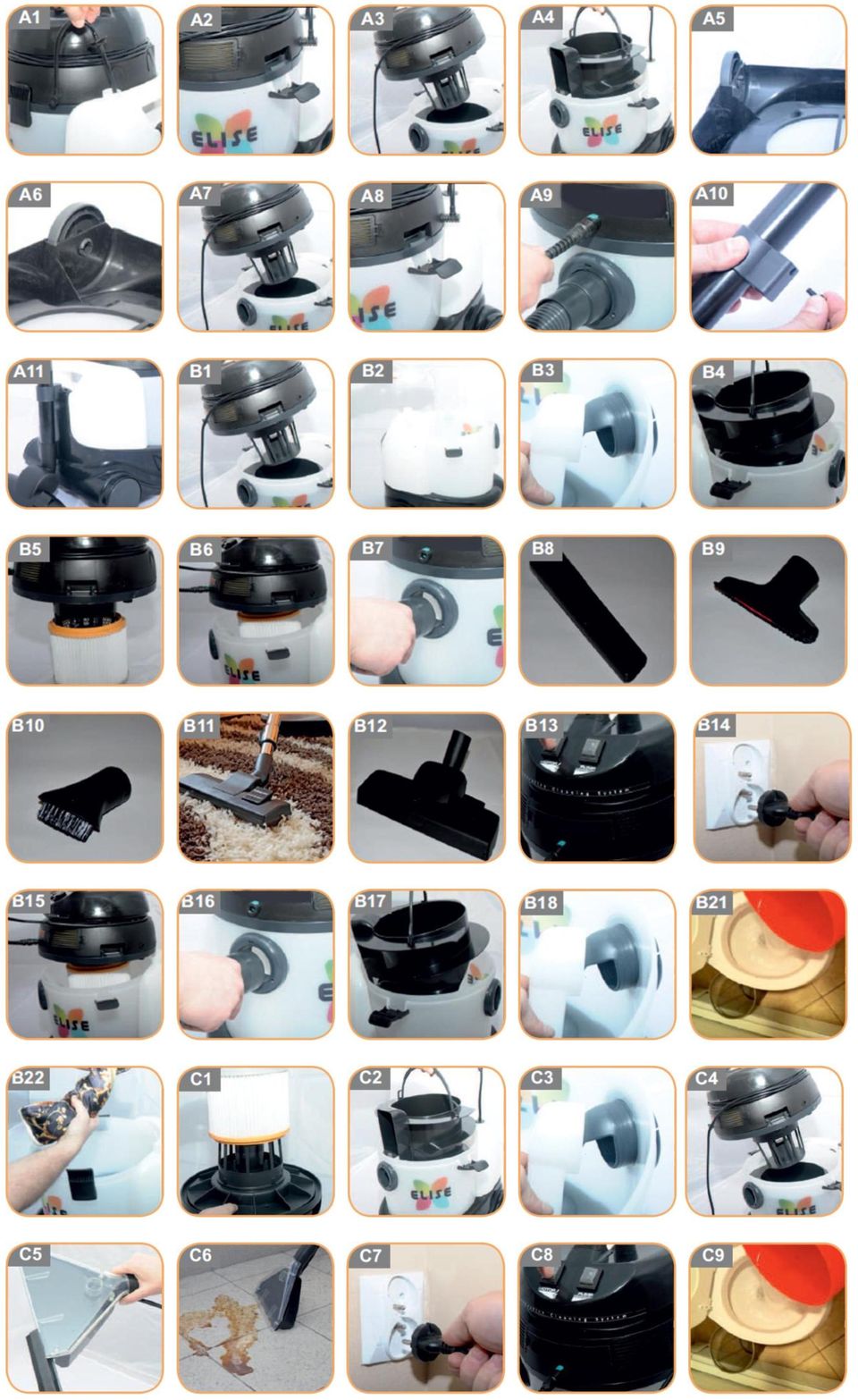

7 Budowa urządzenia Uchwyt do trzymania węża 2. Spust 3. Wąż ssący nieruchomy 4. Obejma 5. Przełącznik silnika( "MOTOR") 6. Przełącznik pompki ("PUMP") 7. Złącze 8. Wąż doprowadzający szampon 9. Złącze 10. Duża szczotka do prania 11. Nadstawka do gładkich powierzchni 12. Wąż ssący ruchomy 13. Uchwyt 14. Krata wyjściowa 15. Wąż ssący do szamponu 16. Zatrzask 17. Pojemnik na szampon 18. Zbiornik 19. Kółka jezdne 20. Wózek 21. Kółko obrotowe 22. Koncentrat szamponu 23. Filtr piankowy 24. Turbo szczotka (OPCJA DODATKOWA) 25. Końcówka szczelinowa 26. Filtr stały 27. Szczotka do mebli 28. Mała szczotka do prania 29. Szczotka do podłogi 30. Szczotka do pościeli i materacy Przygotowanie odkurzacza do użytku... 1) Z opakowania wyjąć urządzenie oraz skrzynkę z osprzętem 2) Odpiąć zamknięcia zbiornika i usunąć główkę odkurzacza ze zbiornika (rys. A1, A2) oraz wyjąć ze zbiornika separator (oczyszczalnik) (rys. A4) 3) Wyjąć pojemnik na szampon 4) Zamontuj kółka do wózka (rys A5, A6) 5) Obudowę załóż z powrotem na zbiornik (rys A7, rys. A8) 6) Załóż pojemnik na szampon 7) Do zbiornika na szampon przyłączyć rurkę ssącą (rys.a1) 8) Do obudowy odkurzacza podłącz wolną część rurki ssącej 9) Założyć wąż ssący (rys. A9) 10) Do węża ssącego przykręć złącze (rys. A9) 11) Na drugim końcu rury ssącej zamontuj odpowiednią ssawkę bądź szczotkę. 12) Pozostałe elementy można nałożyć w miejsca przygotowane na obudowie (rys. A11) Funkcje odkurzacza... ODKURZANIE Z WYKORZYSTANIEM MODUŁU FILTRA WODNEGO UWAGA! Podczas odkurzania na sucho należy obowiązkowo korzystać z funkcji wodnego filtra. Odkurzanie bez wodnego filtra jest zabronione! Przygotowanie Odkurzacza Urządzenie nie może być podłączone do sieci elektrycznej. Zdjąć głowę odkurzacza ze zbiornika (rys. B1) Do zbiornika wlać od 2 do 2,5 litra wody (rys. B2) wlanie większej ilości wody może spowodować uszkodzenie odkurzacza! Na wewnętrznej stronie zbiornika umieść kolanko tak aby wylotowa zwężona rurka kolanka była zanurzona we wodzie (rys. B3) Wstawić oczyszczalnik, przycisnąć go do dna zbiornika i położyć uchwyt (rys. B4) na koszyczek należy założyć stały filtr czyszczący (rys. B5) Główkę odkurzacza umieść z powrotem na zbiornik (rys. B6) Umieścić ruchomy wąż ssący (rys. B7) UWAGA! Nie uruchamiaj odkurzacza bez węża ssącego.oraz bez wody w zbiorniku podczas odkurzania z wykorzystaniem modułu filtra wodnego. Nie pracuj zbyt długo bez zmiany wody w zbiorniku Na uchwyt ruchomego węża ssącego umieść odpowiednią przystawkę do odpowiedniej odkurzanej powierzchni. - Ze spłaszczonym wylotem do odkurzania szczelin (rys. B8) - Zwężony wylot do czyszczenia tapicerowanych mebli (rys. B9) - Szczotkę do czyszczenia mebli i zakurzonych powierzchni (rys. B10) - Szczotkę do czyszczenia podłogi można wykorzystać także w celu odkurzenia dywanów po uprzednim odpowiednim przełączeniu (rys. B11 czyszczenie dywanów, rys. B12 czyszczenie względnie twardych powierzchni) Odkurzacz podłącz do sieci elektrycznej (rys. B14), włącz go przyciskiem MOTOR (rys. B13) i możesz zacząć odkurzanie zabrudzonych powierzchni. Do suchego odkurzania bądź też głębokiego czyszczenia oraz trzepania obitych powierzchni i włosianych materiałów używaj głębinową turbo szczotkę (OPCJA) UWAGA! Przy trudnościach w łączeniu w/w elementów zwilż uszczelki np. wazeliną techniczną, wodą, itp...

8 PO KAŻDYM UŻYCIU Wyłącz odkurzacz przyciskiem MOTOR (rys. B13) i odłącz go z sieci elektrycznej rys. B14) Ze zbiornika wyjąć ruchomy wąż ssący (rys. B16) oraz głowę odkurzacza (rys. B15) Wyjąć oczyszczalnik (rys. B17) oraz dokładnie go opłukać nad zbiornikiem w którym znajduje się brudna woda, zwłaszcza dolną część gdzie znajduje się największe zanieczyszczenie. Zdjąć kolanko (rys. B18) i dokładnie wypłukać nad zbiornikiem. Zabrudzoną wodę ze zbiornika wylać (rys. B21) (nie należy wylewać do zlewów gdyż z powodu wielkiej koncentracji śmieci można spowodować jego zapchanie) Zbiornik opłukać i wytrzeć ścierką (rys. B22) Oczyszczony zbiornik i pozostałe jego części osuszyć a następnie starannie schować w przeznaczone dla niego miejsce do następnego użytku. ODKURZANIE NA MOKRO (ODKURZANIE PŁYNÓW, CIECZY) UWAGA! Przed rozpoczęciem odkurzania na mokro należy wyjąć ze zbiornika oczyszczalnik oraz kolanko!. W trakcie odkurzania na mokro wykorzystywany jest filtr piankowy, który zakłada się na koszyk ( rys. C1) Ze zbiornika wyjąć oczyszczalnik (rys. C2) oraz kolanko (rys. C3) Umieść głowę odkurzacza z powrotem na zbiornik (rys. C4) Umieść ruchomy wąż ssący na zbiorniku (rys. B7) na sztywną końcówkę węża ssącego umieść szczotkę do odkurzania na mokro (rys. C5) w taki sposób aby jej gumowa część była z przodu Podłącz odkurzacz do sieci elektrycznej (rys. B14) oraz przyciskiem MOTOR załącz urządzenie i zacznij odkurzanie. Gdy płyn osiągnie określony poziom, pływak automatycznie zamknie przepływ powietrza. Słabsza praca odkurzacza oznacza iż zbiornik z zebranymi płynami, cieczami jest pełen i należy go opróżnić w celu dalszego odkurzania. Po zakończonej pracy odkurzania wyłącz urządzenie przyciskiem MOTOR oraz odłącz od sieci elektrycznej (rys.b13, rys.b14) opróżnij zbiornik z zanieczyszczeniami i wytrzyj suchą szmatką (rys. B21, rys. B22) oraz osusz filtr piankowy. CZYSZCZENIE NA MOKRO Z UŻYCIEM SZAMPONU Przygotowanie Odkurzacza Zwolnić zatrzask odkurzacza i zdjąć obudowę ze zbiornika Upewnić się czy zbiornik jest opróżniony Umieść filtr piankowy na koszyku Z pojemnika na szampon wyjmij wąż odsysający (rys. D1) Wyjmij pojemnik na szampon (rys. D2) Do pojemnika wlej 3-5 korków od butelki szamponu (rys. D3, rys. D4) Do pojemnika na szampon dolej zimną wodę do poziomu oznaczonego MAX (rys. D5) Załóż pełen pojemnik (rys. D6) Do pojemnika na szampon Podłącz wąż (rys. D7) Załóż ponownie obudowę na zbiornik odkurzacza Do obudowy odkurzacza podłącz wolny element węża odsysającego do szamponu (rys. D10) Przyłącze do przepływu szamponu znajdujące się na końcu węża zamocuj na złącze w odkurzaczu (rys. D11) Pchnięcie złącza palcem do wewnątrz powoduje usunięcie przyłącza do przepływu szamponu (rys. D12) Zamontuj wąż ssący ruchomy do odkurzacza (rys. D13) Do uchwytów zamocuj węże odsysające (rys. D10) Na węże załóż szczotkę do prania (rys. D14) Na uchwyt zamontuj zespół spustowy (rys. D8, D9) Wąż wraz ze szczotką zamocuj do złącza na uchwycie (rys. D19) Małą szczotkę zamontuj bezpośrednio do uchwytu (rys. D18, rys. D19) Pozostałe elementy umieść na odkurzaczu w przeznaczonym do tego miejscu. Rozwiń maksymalnie przewód zasilający i podłącz go do gniazdka elektrycznego (rys. D20) CZYSZCZENIE NA MOKRO WYKŁADZIN, OKLEIN, MATERACÓW I POWIERZCHNI GŁADKICH UWAGA! Przed rozpoczęciem pracy należy sprawdzić poziom płynu w zbiorniku na szampon. Nie wolno włączać pompki (przycisk PUMP) dopóki zbiornik nie zostanie zapełniony szamponem lub płynem piorącym.. LEKKO ZABRUDZONE WYKŁADZINY Włączyć oba przyciski (MOTOR, PUMP) (rys. E1, E2) za pomocą przycisku znajdującego się na uchwycie do trzymania węża rozprowadź środek czyszczący (rys. E3) Poluzowanie tego przyciski spowoduje zaprzestanie rozprowadzania środka czyszczącego (rys. E4)

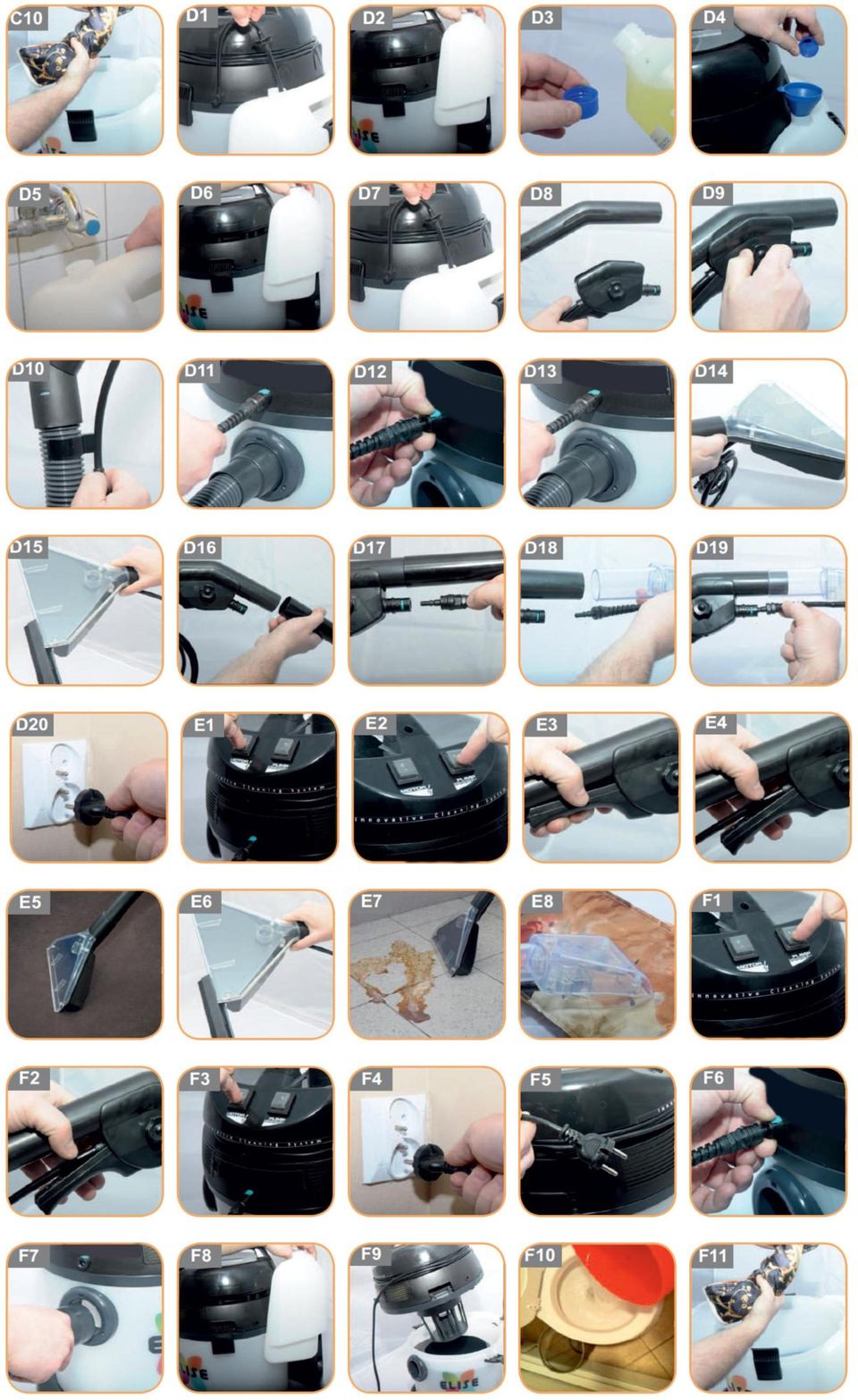

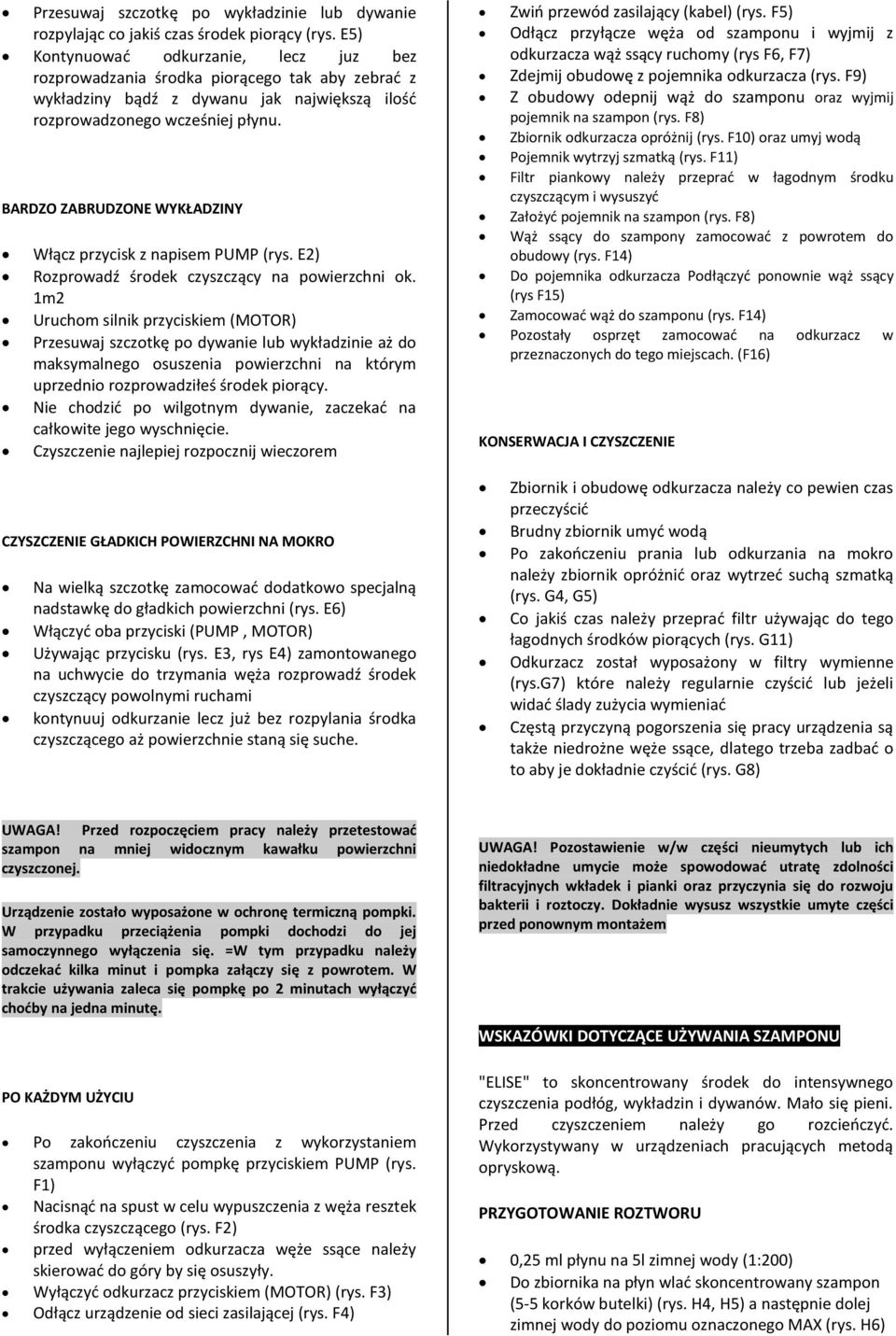

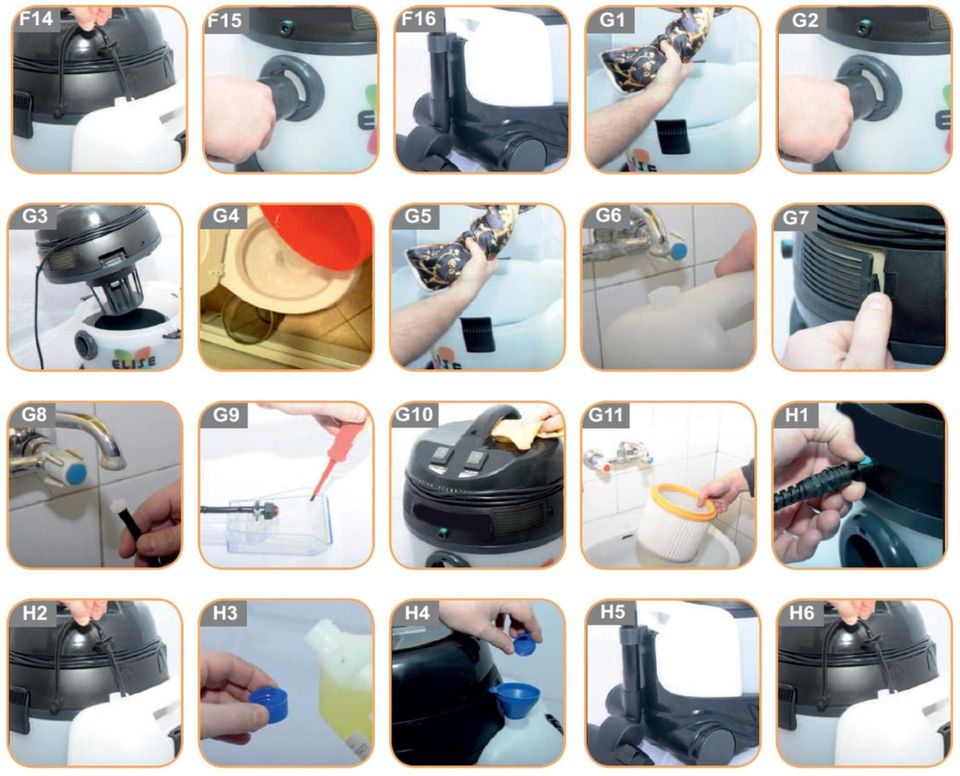

9 Przesuwaj szczotkę po wykładzinie lub dywanie rozpylając co jakiś czas środek piorący (rys. E5) Kontynuować odkurzanie, lecz juz bez rozprowadzania środka piorącego tak aby zebrać z wykładziny bądź z dywanu jak największą ilość rozprowadzonego wcześniej płynu. BARDZO ZABRUDZONE WYKŁADZINY Włącz przycisk z napisem PUMP (rys. E2) Rozprowadź środek czyszczący na powierzchni ok. 1m2 Uruchom silnik przyciskiem (MOTOR) Przesuwaj szczotkę po dywanie lub wykładzinie aż do maksymalnego osuszenia powierzchni na którym uprzednio rozprowadziłeś środek piorący. Nie chodzić po wilgotnym dywanie, zaczekać na całkowite jego wyschnięcie. Czyszczenie najlepiej rozpocznij wieczorem Zwiń przewód zasilający (kabel) (rys. F5) Odłącz przyłącze węża od szamponu i wyjmij z odkurzacza wąż ssący ruchomy (rys F6, F7) Zdejmij obudowę z pojemnika odkurzacza (rys. F9) Z obudowy odepnij wąż do szamponu oraz wyjmij pojemnik na szampon (rys. F8) Zbiornik odkurzacza opróżnij (rys. F10) oraz umyj wodą Pojemnik wytrzyj szmatką (rys. F11) Filtr piankowy należy przeprać w łagodnym środku czyszczącym i wysuszyć Założyć pojemnik na szampon (rys. F8) Wąż ssący do szampony zamocować z powrotem do obudowy (rys. F14) Do pojemnika odkurzacza Podłączyć ponownie wąż ssący (rys F15) Zamocować wąż do szamponu (rys. F14) Pozostały osprzęt zamocować na odkurzacz w przeznaczonych do tego miejscach. (F16) KONSERWACJA I CZYSZCZENIE CZYSZCZENIE GŁADKICH POWIERZCHNI NA MOKRO Na wielką szczotkę zamocować dodatkowo specjalną nadstawkę do gładkich powierzchni (rys. E6) Włączyć oba przyciski (PUMP, MOTOR) Używając przycisku (rys. E3, rys E4) zamontowanego na uchwycie do trzymania węża rozprowadź środek czyszczący powolnymi ruchami kontynuuj odkurzanie lecz już bez rozpylania środka czyszczącego aż powierzchnie staną się suche. Zbiornik i obudowę odkurzacza należy co pewien czas przeczyścić Brudny zbiornik umyć wodą Po zakończeniu prania lub odkurzania na mokro należy zbiornik opróżnić oraz wytrzeć suchą szmatką (rys. G4, G5) Co jakiś czas należy przeprać filtr używając do tego łagodnych środków piorących (rys. G11) Odkurzacz został wyposażony w filtry wymienne (rys.g7) które należy regularnie czyścić lub jeżeli widać ślady zużycia wymieniać Częstą przyczyną pogorszenia się pracy urządzenia są także niedrożne węże ssące, dlatego trzeba zadbać o to aby je dokładnie czyścić (rys. G8) UWAGA! Przed rozpoczęciem pracy należy przetestować szampon na mniej widocznym kawałku powierzchni czyszczonej. Urządzenie zostało wyposażone w ochronę termiczną pompki. W przypadku przeciążenia pompki dochodzi do jej samoczynnego wyłączenia się. =W tym przypadku należy odczekać kilka minut i pompka załączy się z powrotem. W trakcie używania zaleca się pompkę po 2 minutach wyłączyć choćby na jedna minutę. PO KAŻDYM UŻYCIU Po zakończeniu czyszczenia z wykorzystaniem szamponu wyłączyć pompkę przyciskiem PUMP (rys. F1) Nacisnąć na spust w celu wypuszczenia z węża resztek środka czyszczącego (rys. F2) przed wyłączeniem odkurzacza węże ssące należy skierować do góry by się osuszyły. Wyłączyć odkurzacz przyciskiem (MOTOR) (rys. F3) Odłącz urządzenie od sieci zasilającej (rys. F4) UWAGA! Pozostawienie w/w części nieumytych lub ich niedokładne umycie może spowodować utratę zdolności filtracyjnych wkładek i pianki oraz przyczynia się do rozwoju bakterii i roztoczy. Dokładnie wysusz wszystkie umyte części przed ponownym montażem WSKAZÓWKI DOTYCZĄCE UŻYWANIA SZAMPONU "ELISE" to skoncentrowany środek do intensywnego czyszczenia podłóg, wykładzin i dywanów. Mało się pieni. Przed czyszczeniem należy go rozcieńczyć. Wykorzystywany w urządzeniach pracujących metodą opryskową. PRZYGOTOWANIE ROZTWORU 0,25 ml płynu na 5l zimnej wody (1:200) Do zbiornika na płyn wlać skoncentrowany szampon (5-5 korków butelki) (rys. H4, H5) a następnie dolej zimnej wody do poziomu oznaczonego MAX (rys. H6)

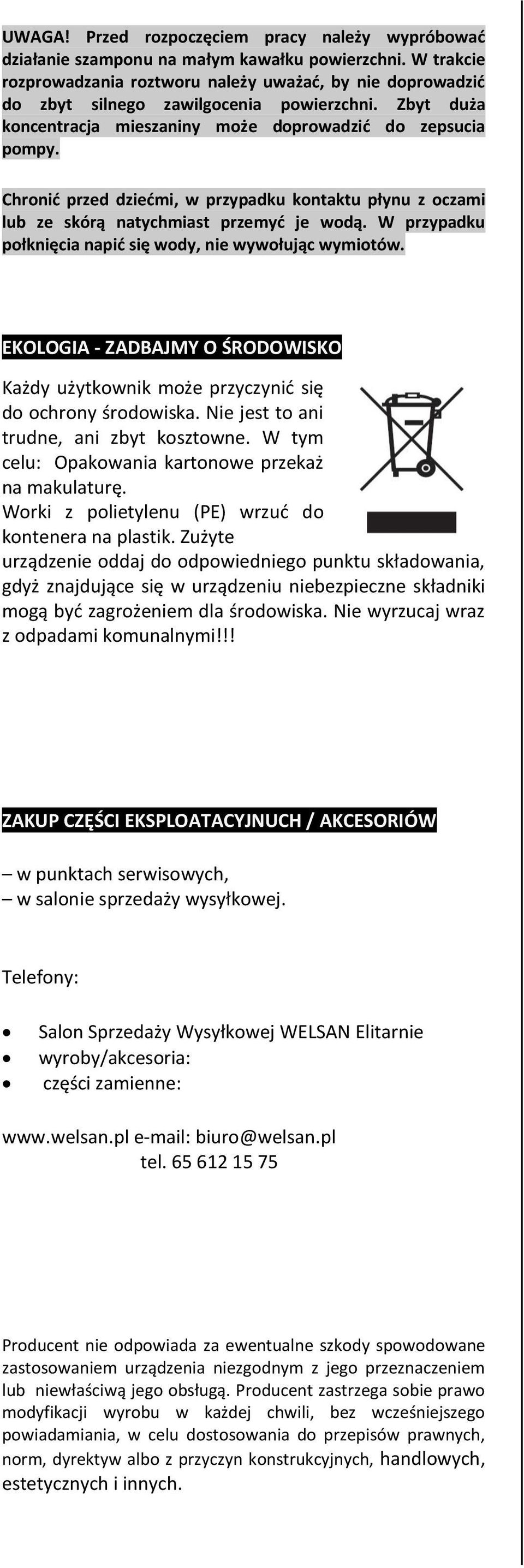

10 UWAGA! Przed rozpoczęciem pracy należy wypróbować działanie szamponu na małym kawałku powierzchni. W trakcie rozprowadzania roztworu należy uważać, by nie doprowadzić do zbyt silnego zawilgocenia powierzchni. Zbyt duża koncentracja mieszaniny może doprowadzić do zepsucia pompy. Chronić przed dziećmi, w przypadku kontaktu płynu z oczami lub ze skórą natychmiast przemyć je wodą. W przypadku połknięcia napić się wody, nie wywołując wymiotów. EKOLOGIA - ZADBAJMY O ŚRODOWISKO Każdy użytkownik może przyczynić się do ochrony środowiska. Nie jest to ani trudne, ani zbyt kosztowne. W tym celu: Opakowania kartonowe przekaż na makulaturę. Worki z polietylenu (PE) wrzuć do kontenera na plastik. Zużyte urządzenie oddaj do odpowiedniego punktu składowania, gdyż znajdujące się w urządzeniu niebezpieczne składniki mogą być zagrożeniem dla środowiska. Nie wyrzucaj wraz z odpadami komunalnymi!!! ZAKUP CZĘŚCI EKSPLOATACYJNUCH / AKCESORIÓW w punktach serwisowych, w salonie sprzedaży wysyłkowej. Telefony: Salon Sprzedaży Wysyłkowej WELSAN Elitarnie wyroby/akcesoria: części zamienne: biuro@welsan.pl tel Producent nie odpowiada za ewentualne szkody spowodowane zastosowaniem urządzenia niezgodnym z jego przeznaczeniem lub niewłaściwą jego obsługą. Producent zastrzega sobie prawo modyfikacji wyrobu w każdej chwili, bez wcześniejszego powiadamiania, w celu dostosowania do przepisów prawnych, norm, dyrektyw albo z przyczyn konstrukcyjnych, handlowych, estetycznych i innych.
