1 RW2-NET Instrukcja obsługi modułu RW2-NET v1.0

2 1. Do czego służy ten moduł: RW2-NET jest to uniwersalny moduł wejść/wyjść z interfejsem ethernet. Moduł doskonale nadaje się do zastosowań w automatyce domowej, systemach alarmowych czy sieciach komputerowych. Funkcjonalności: - sterowniki włącz, wyłącz, restartuj - monitoring stanu wejść cyfrowych, analogowych napięciowych, czujników temperatury DS18B(S)20 - cztery regulatory histerezowe włącz/wyłącz - programator tygodniowy włącz/wyłącz - cztery niezależne restartery sieciowe ICMP - powiadomienia o niektórych zdarzeniach pocztą , lub na zdalny serwer syslog 2. Parametry elektryczno-mechaniczne Moduł posiada 23 porty P1-P23. Niektóre mają funkcje alternatywne zmieniane programowo zależnie od potrzeb użytkownika. - P1 - wejście cyfrowe aktywne 0-5V, wyjście cyfrowe 0-5V, wejście czujników temperatury DS18B(S)20 - P2,P3,P4,P5,P6,P7 - wejście cyfrowe aktywne 0-5V, wyjście cyfrowe 0-5V - P8,P9,P10,P11 - cztery wyjścia przekaźnikowe ~230V/10A przełączne - P12,P13,P14,P15 - cztery wejścia cyfrowe separowane 0-10VDC (próg przełączania ok. 3,5V) - P16,P17,P18,P19 - cztery wejścia analogowe 0-50VDC - P20,P21,P22,P23 - wejście cyfrowe aktywne 0-5V, wyjście cyfrowe 0-5V, wejście analogowe 0-5VDC (złącze IDC10)

3 gniazdo zasilania 5,5/2,1 mm, zasilanie +12VDC, pobór do 250mA (aktywne wszystkie przekaźniki), zabezpieczenie przed odwrotną polaryzacją gniazdo ethernet rj45 10Mbit porty P1-P19 złącza śrubowe ARK, porty P20-P23 złącze IDC10 podłączenie napięć większych jak 5V lub ujemnych do portów P1-P7 oraz P20 do P23 może spowodować uszkodzenie modułu porty P1-P7 oraz P20 do P23 posiadają wspólną masę z masą zasilania modułu stan wyjść przekaźnikowych i wejść separowanych sygnalizowany jest lampkami (przekaźnik aktywny, wejście w stanie wysokim) wymiary 110x101x25mm szer x dł. x wys. bez kołków dystansowych, 27mm z kołkami od spodu znajduje się podstawka baterii 3V CR2032

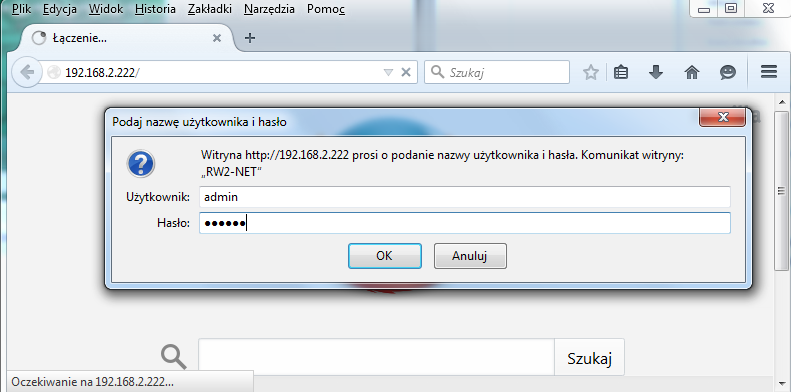

4 4. Pierwsze uruchomienie Po podłączeniu zasilacza i kabla ethernet do switcha lub karty sieciowej komputera zaświecą się lampki LINK, RxD, TxD. Domyślne ustawienia modułu: adres IP: , maska , port: 80, nazwa użytkownika: admin, hasło: public. Do karty sieciowej komputera należy przypisać jeden z adresów podsieci np.: adres oraz maskę Panel sterowania->centrum sieci i udostępniania->zmień ustawienia karty sieciowej ->Połączenie lokalne->właściwości->protokół internetowy wersji 4 (TCP/IPv4) ->Właściwości->Użyj następującego adresu IP: W pasku adresowym przeglądarki należy wpisać adres ip modułu i zalogować się w/w nazwą użytkownika i hasłem.

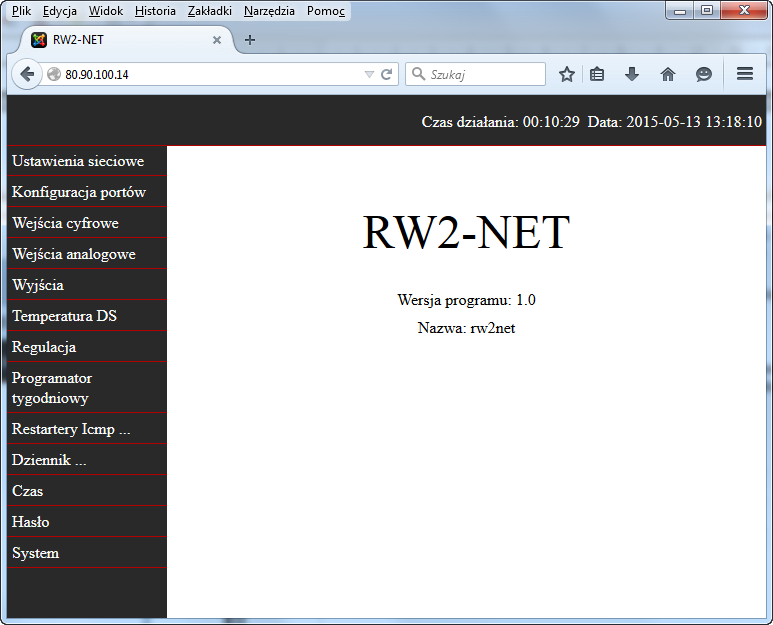

5 Po prawidłowym zalogowaniu pojawi się strona startowa z odpowiednimi zakładkami. Informacje w górnej części o czasie działania modułu oraz data odświeżane są automatycznie co 1 sekundę. 5. Ustawienia sieciowe W kolejnym kroku należy przejść do zakładki Ustawienia sieciowe, zmienić ustawienia na zgodne z aktualną konfiguracją dotychczas używanej sieci, przywrócić poprzednie ustawienia karty sieciowej i ponownie zalogować się używając nowego adresu IP.

6 - Nazwa dowolna nazwa nadawana w celu łatwiejszej identyfikacji modułu (maksymalnie 15 znaków). Wyświetlana jest na stronie startowej oraz wykorzystywana w powiadomieniach jako nadawca wiadomości , oraz syslog. Adres IP, Maska, Brama aktualne ustawienia sieciowe DNS1, DNS2 serwery nazw podstawowy i zapasowy Port HTTP port używany do komunikacji z przeglądarką www Adres MAC unikatowy adres fizyczny modułu 6. Zmiana hasła Zakładka Hasło umożliwia zmianę aktualnego hasła. Aby zmienić hasło należy podać hasło aktualne oraz dwukrotnie wpisać nowe. Hasła nie są widoczne podczas wpisywania. Maksymalna długość hasła 30 znaków. 7. Ustawienie czasu Po wejściu w zakładkę Czas można ustawić aktualną datę i godzinę, która zostanie zapisana do zegara RTC modułu. Zaznaczenie opcji synchronizacji z serwerem NTP przy zapisie spowoduje natychmiastowe pobranie czasu z zewnętrznego serwera, oraz aktualizację w odstępach co 15minut. Brak opcji synchronizacji spowoduje że moduł będzie pobierał czas tylko z zegara RTC. Aktualny czas wykorzystywany jest do działania programatora tygodniowego.

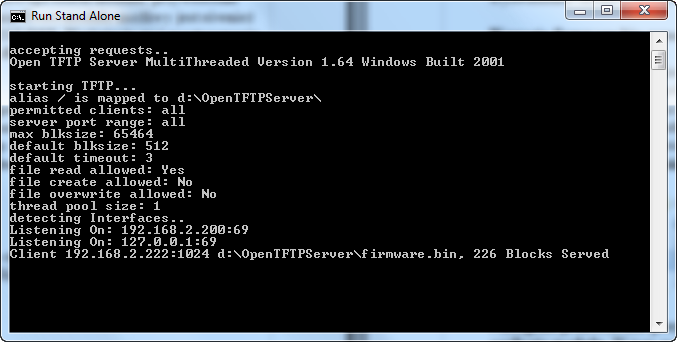

7 8. System i zmiana oprogramowania, przycisk RST/DEF. Zakładka System umożliwia wykonanie programowego resetu modułu, przywrócenie ustawień fabrycznych, oraz zmianę oprogramowania. Reset modułu możliwy jest również poprzez krótkie wciśnięcie fizycznego przycisku RST/DEF. Wciśnięcie go i przytrzymanie (również podczas włączenia zasilania modułu) na dłużej jak 15 sekund przywraca ustawienia fabryczne. Zmiana oprogramowania odbywa się w dwóch etapach, wgranie programu firmware.bin a następnie treści content.bin. Etap pierwszy można wykonać na dwa sposoby, albo przez przeglądarkę www, albo za pomocą serwera tftp np.: gdy podczas wgrywania przez przeglądarkę wystąpi błąd, lub zanik prądu. Etap drugi czyli wgranie pliku content.bin tylko przez przeglądarkę. Wgranie firmware.bin przez przeglądarkę. Po wejściu w zakładkę System w opcji Zmiana oprogramowania należy z dysku wskazać plik firmware.bin wcisnąć przycisk Wyślij i potwierdzić. Po przesłaniu pliku wyświetlona zostanie informacja o odczekaniu na ponowne uruchomienie. Po odczekaniu ok 2 minut moduł uruchomi się ponownie z ustawieniami fabrycznymi. Po odpowiedniej konfiguracji sieciowej i wpisaniu w pasku adresu przeglądarki adresu fabrycznego modułu pojawi się informacja o wgraniu pliku content.bin. Z dysku należy wskazać plik content.bin, wcisnąć przycisk Wyślij i potwierdzić. Wgrywanie treści trwa ok. 2 minut po czym ponownie wyświetlona zostanie informacja o zresetowaniu modułu j.w.

8 W tym momencie ponowne wpisanie w przeglądarce adresu fabrycznego spowoduje wyświetlenie strony z nową wersją oprogramowania. Wgranie firmware.bin przez tftp. Do wgrania konieczne będzie uruchomienie na komputerze serwera tftp np.: Open TFTP Server, czy Tftpd32, Tftpd64. W obydwu przypadkach po instalacji plik firmware.bin należy umieścić w katalogu aplikacji serwera. W przypadku używania do aktualizacji serwera tftp moduł łączy się domyślnie z komputerem o adresie dlatego w pierwszej kolejności w ustawieniach sieciowych tcp komputera należy przypisać karcie powyższy adres. Po skopiowaniu pliku i ustawieniu adresu należy uruchomić serwer. Następnie jednocześnie przytrzymując przycisk RST/DEF przez ok. 5 sekund włączyć zasilanie modułu. Po ok. 5 sekundach zwolnić przycisk. W tym momencie moduł połączy się z serwerem, pobierze plik firmware.bin. Wgrywanie może potrwać ok. 2 minuty. Po tym czasie moduł uruchomi się z fabrycznymi ustawieniami. W pasku przeglądarki należy wpisać fabryczny adres ip po czym pojawi się informacja o wgraniu pliku content.bin.

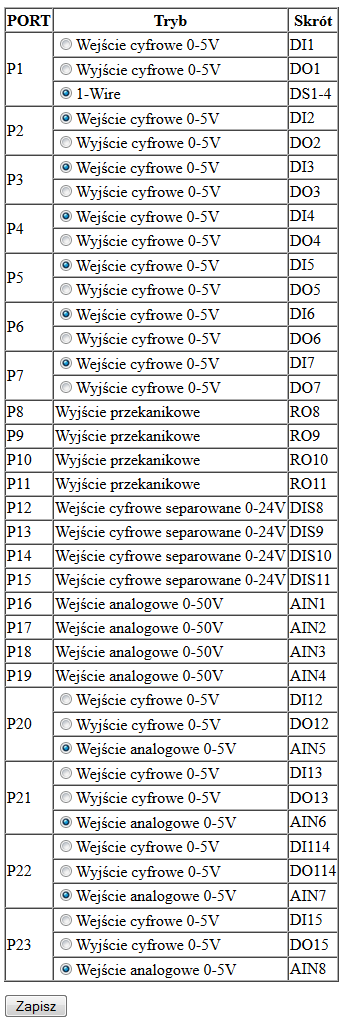

9 9. Konfiguracja portów

10 W zakładce Konfiguracja portów jest możliwość zmiany trybu niektórych portów. Np: port P1 może działać jako wejście cyfrowe 0-5V, wyjście cyfrowe 0-5V, lub wejście dla czujników ds18b20/ds18s20. Port P20 może działać w trybie wejście cyfrowe 0-5V, wyjście cyfrowe 0-5V lub wejście analogowe 0-5V. Skrót jest to nazwa skrócona danego portu ułatwiająca identyfikację. 10. Wejścia cyfrowe Zakładka Wejścia cyfrowe umożliwia konfigurację wejść cyfrowych 0-5V i separowanych 0-10V. Moduł obsługuje do 15 wejść cyfrowych. Linie w kolorze szarym oznaczają że dany port nie został skonfigurowany jako wejście cyfrowe. Nazwa dowolny ciąg o długości do 15 znaków Odwracaj stan odwraca wyświetlanie stanu danego wejścia. Ponieważ wejścia cyfrowe DI1-DI7 oraz DI12-DI15 zostały programowo podciągnięte do 5V ich stan jest normalnie wysoki. Zwarcie wejścia lub podanie napięcia 0V spowoduje zmianę stanu na niski. Dla wejść transoptorowych DIS8-DIS11 stan można odwrócić. Dopiero podanie napięcia powyżej ok. 3V spowoduje zmianę stanu na wysoki. Stan aktualny stan wejścia. BRAK port nie został skonfigurowany jako wejście, 1:WYSOKI, 0:NISKI. Stan odświeżany jest automatycznie.

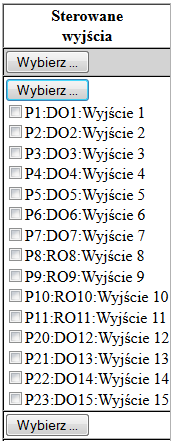

11 Sterowane wyjścia powiązanie wejścia z wyjściami. Po kliknięciu na przycisk jest możliwość wyboru wyjść które będą zmieniały swój stan w zależności od stanu na wejściu. Lista wyjść będzie zawierała nazwy przypisane w zakładce Wyjśćia. Restart gdy zmiana stanu wybrane wyjścia będą restartowane gdy wystąpi zmiana stanu na wejściu z wysokiego na niski lub odwrotnie. Ciągłe zmiany stanu na wejściu spowodują że wyjścia będą w ciągłym stanie restartu i powrócą do stanu początkowego dopiero po ustaniu zmian. Stan wejścia wybrane wyjścia będą ustawione w zależności od stanu na wejściu. Gdy wejście będzie w stanie wysokim wyjścia będą w stanie włączone (stan wysoki lub aktywny przekaźnik) i na odwrót. 11. Wyjścia Zakładka Wyjścia umożliwia konfigurację wyjść cyfrowych 0-5V i przekaźnikowych. Moduł obsługuje do 15 wyjść. Linie w kolorze szarym oznaczają że dany port nie został skonfigurowany jako wyjście. Nazwa dowolny ciąg o długości do 15 znaków Stan początkowy stan wyjścia po uruchomieniu modułu, lub przestawieniu trybu danego portu na wyjście. W przypadku gdy wybrana zostanie opcja Wł a moduł został podłączony do zasilania wyjście zostanie ustawione z opóźnieniem ok 5 sekund. Kierunek restartu wybór sposobu restartu. Na komendę restartu dane wyjście zostanie najpierw Włączone a następnie Wyłączone (Wł->Wył) lub odwrotnie (Wył->Wł). Gdy wyjście jest aktualnie w stanie włączonym a kierunek restartu jest Wł->Wył to na komendę restart zostanie tylko wyłączone po upływie czasu restartu. Czas restartu- ustawienie czasu restartu wyjścia sek. Autorestart wyjście będzie automatycznie restartowane co zadany czasu. Zapisz powoduje zapis ustawień bez zmiany stanu wyjść. Akcja zaznaczenie wybranej opcji i kliknięcie na Wykonaj spowoduje wykonanie wybranej komendy Włącz/Wyłącz/Restart. Stan aktualny pokazuje aktualny stan wyjścia WŁĄCZONY/WYŁĄCZONY/RESTART. Stan odświeżany jest automatycznie.

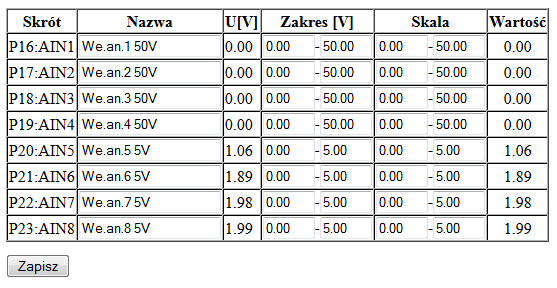

12 12. Wejścia analogowe Moduł obsługuje do ośmiu wejść analogowych napięciowych. Wejścia stałe AIN1-AIN4 w zakresie 0-50VDC i AIN5-AIN8 w zakresie 0-5VDC. Linie w kolorze szarym oznaczają że port nie został skonfigurowany jako wejście analogowe. Nazwa dowolny ciąg o długości do 15 znaków U[V] rzeczywiste napięcie na wejściu Zakres[V] i Skala możliwość skalowania wartości mierzonej. Np: do wejścia AIN1 podłączono czujnik PT100 z przetwornikiem temperatura/napięcie 0-100ºC/2-10V. Wpisanie w kolumnie zakres 2-10 i w kolumnie skala spowoduje że w kolumnie Wartość wyświetlana będzie mierzona wartość temperatury. Wartość wielkość przeskalowana.

13 13. Temperatury DS Zakładka Temperatury DS pozwala automatycznie wyszukać i dodać czujniki temperatury typu DS18B20 lub DS18S20 podłączone do portu P1. Moduł obsługuje maksymalnie 4 czujniki. Linie w kolorze szarym oznaczają że dany port nie został skonfigurowany jako wejście czujników ds18x20. Nazwa dowolny ciąg o długości do 15 znaków ID czujnika unikatowy numer wyszukanego czujnika Wartość zmierzona temperatura w zakresie -55 do 125ºC lub brak w przypadku braku komunikacji z czujnikiem. Odświeżana automatycznie. Dodaj/Usuń wyszukanie i dodanie nowego czujnika lub skasowanie. Podłączenie czujników temperatury DS18B(S)20 Przed podłączeniem czujników port P1 należy ustawić w tryb 1-Wire (DS1-4). W zależności od jakości i długości zastosowanego przewodu możliwe jest wykorzystanie tylko dwóch żył. W praktyce dla skrętki komputerowej maksymalna ich długość wynosi ok 15m. Dla przewodu sterowniczego ekranowanego do kilkudziesięciu metrów. Gdy długość przewodu jest niewystarczająca w polu Wartość wyświetlony zostanie napis BRAK. W takim przypadku należy użyć trzech żył przewodu i wyprowadzenie VDD podłączyć do zasilania 5V.

14 14. Regulacja W zakładce Regulacja można skonfigurować 4 niezależne regulatory histerezowe. Aktywny aktywuje regulator. Źródło regulacji wybór jednego z wyjść analogowych, lub cyfrowego czujnika DS18x20 Wartość zmierzona wartość przeskalowana wejścia analogowego, lub temperatura czujnika ds18x20, lub napis BRAK w przypadku gdy dany port nie jest skonfigurowany jako wejście analogowe, lub wejście czujnika temperatury. Odświeżana automatycznie. Aktualna wartość zadana wartość zadana przypisana z tabeli Wartości zadane o określonej godzinie. Histereza ustalona odchyłka od wartości zadanej w trakcie regulacji. Regulacja prosta (grzanie) wybrane wyjście będzie załączane gdy wartość zmierzona będzie mniejsza od wartości zadanej co najmniej o wartość histerezy oraz wyłączane gdy wartość zmierzona będzie większa o histerezę. Regulacja odwrócona (chłodzenie) wybrane wyjście będzie załączane gdy wartość zmierzona będzie większa od zadanej co najmniej o wartość histerezy oraz włączane gdy wartość zmierzona będzie większa o histerezę. Wyjście wyjście które będzie Włączane/Wyłączane w trakcie regulacji. Stan wyjścia aktualny stan wybranego wyjścia lub napis BRAK w przypadku gdy port nie został skonfigurowany jako wyjście. Odświeżane automatycznie.

15 Wartości zadane tabela wartości zadanych dla każdego z regulatorów w zależności od aktualnej godziny. 15. Programator tygodniowy Zakładka Programator tygodniowy umożliwia zaprogramowanie stanu Włączeń/Wyłączeń wyjść cyfrowych i przekaźnikowych w danym dniu i o określonej godzinie. Aktywny aktywuje dane Włączenie/Wyłączenie. Dzień, godzina, minuta, sekunda czas od którego wybrane wyjście ma być ustawione. Sterowane wyjścia wybór aktywowanych wyjść Włączony, Wyłączony stan wyjść. Cykl czasowy rozpoczyna się w poniedziałek o godzinie 00:00:00. Jeśli dla tej godziny wyjście nie będzie zaprogramowane to do pierwszego zaprogramowanego czasu stan wyjścia będzie taki jak ostatni z poprzedniego tygodnia, lub stan początkowy ustawiony w zakładce Wyjścia w przypadku np.: po zaniku zasilania. Po uzyskaniu pierwszego zaprogramowanego czasu programator ustawi odpowiednio wyjście również po ponownym włączeniu modułu.

16 16. Restartery Icmp Moduł obsługuje 4 niezależne restartery icmp (ping).

17 Aktywny aktywuje dany restarter pod warunkiem że port dla wybranego wyjścia Restarowane wyjście ustawiony jest w trybie wyjście. W trzeciej kolumnie wyświetlany jest stan restartera. Stan restartera odświeżany jest automatycznie co 1 sekundę. ZATRZYMANY restarter jest Nieaktywny lub wybrano wyjście którego port nie jest skonfigurowany jako wyjście. TESTUJE - restarter wysyła serię zapytań do zadanych adresów IP. PO_RESTARCIE wyjście zostało zrestartowane i restarter odlicza czas ustawiony w polu Opóźnienie wysyłania zapytań po restarcie lub włączeniu zasilania. PO_WŁ_ZASILANIA moduł został przed chwilą uruchomiony i restarter odlicza czas ustawiony w polu Opóźnienie wysyłania zapytań po restarcie lub włączeniu zasilania. KONIEC_SERII restarter skończył serię zapytań w wyniku której nie nastąpił restart i odlicza czas ustawiony w polu Odstęp pomiędzy serią zapytań. Dla adresów można przypisać dowolne nazwy maksymalnie 15 znaków. IP1, IP2, IP3 testowane adresy. Adres jest pomijany. Status adresów: NIESPRAWDZANY dla adresu NIEZNANY przed skończeniem pierwszej serii zapytań OBECNY w przypadku uzyskania odpowiedzi na PING BRAK_ODPOWIEDZI w przypadku braku odpowiedzi na PING Status adresów odświeżany jest automatycznie co 1 sekundę. Restartuj gdy nie odpowiada: Żaden przekaźnik będzie restartowany gdy wystąpi brak odpowiedzi od wszystkich adresów ip znajdujących się na liście. Którykolwiek przekaźnik będzie restartowany gdy wystąpi brak odpowiedzi od przynajmniej jednego adresu ip z listy. Wartość fabryczna żaden Liczba bajtów rozmiar pakietu ICMP Czas oczekiwania na odpowiedź jeśli w tym czasie restarter nie uzyska odpowiedzi ustawi status BRAK_ODPOWIEDZI dla danego adresu ip. Liczba zapytań dla jednego IP do każdego z adresów zostania wysłana odpowiednia liczba pakietów testujących. Odstęp między zapytaniem liczba sekund pomiędzy wysyłanymi zapytaniami Ograniczenie licznika kolejnych restartów - Opcja pozwala na ograniczenie liczby restartów pomimo, których nadal nie uzyskano żadnej odpowiedzi ICMP. Po osiągnięciu przez licznik restartów tej wartości wyjście nie będzie już przełączane dopóki licznik niezostanie wyzerowany. Wpisanie 0 powoduje wyłączenie tej opcji, a wyjście będzie restartowane w nieskończoność. Stan licznika odświeżany jest co sekundę. Automatyczne zerowanie licznika po przekroczeniu i uzyskaniu odpowiedzi: zaznaczenie tej opcji spowoduje, że licznik restartów po osiągnięciu maksymalnej wartości zostanie automatycznie wyzerowany w momencie uzyskania odpowiedzi ICMP. Jeżeli opcja ta nie jest zaznaczona licznik restartów należy wyzerować ręcznie poprzez ponowne zapisanie ustawień. Opóźnienie wysyłania zapytań po restarcie lub włączeniu zasilania: Jest to czas o jaki restarter opóźni testowanie ICMP w przypadku zaniku i ponownym włączeniu zasilania modułu, jak również w przypadku restartu. Minimalna wartość tego parametru powinna być większa niż maksymalny czas włączania urządzenia które uruchamia się najdłużej ze wszystkich podłączonych do danego wyjścia restartera. Parametr wykorzystywany jest w przypadku gdy czas uruchamiania się urządzenia testowanego jest stosunkowo długi np.: komputer. Restartowane wyjście: wyjście przypisane do danego restartera.

18 17. Dziennik Zakładka Dziennik->Ustawienia W zakładce tej jest możliwość skonfigurowania konta pocztowego dla powiadomień oraz zdalnego serwera syslog. odbiorcy: adres docelowy na który będą wysyłane powiadomienia max. 30 znaków nadawcy: adres źródłowy z którego będą wysyłane powiadomienia max. 30 znaków Serwer SMTP nadawcy: serwer poprzez który wysyłane będą powiadomienia Port serwera SMTP: port serwera domyślnie 25 Serwer wymaga uwierzytelniania: jeśli serwer wymaga uwierzytelnia należy podać nazwę użytkownika i hasło. Wysyłane wiadomości będą miały tytuł Raport, w polu nadawca umieszczona będzie nazwa modułu zapisana w ustawieniach sieciowych, a format powiadomienia będzie taki sam jak format loga lokalnego (opis w dalszej części instrukcji) i zdalnego syslog. W przypadku powiadomień na serwer syslog należy podać adres serwera oraz port.

19 Zakładka Dziennik->Raporty Wybór zdarzeń które będą raportowane w dzienniku lokalnym, na serwerze syslog, lub pocztą . Źródło: lista wszystkich wejść, wyjść, i czujników ds18x20. Stan: wybór zdarzenia raportu. Dla wejść cyfrowych jest to zmiana stanu z wysokiego na niski lub odwrotnie, dla wyjść włączenie, wyłączenie, restart, dla wejść analogowych i czujników ds18x20 pojawienie się określonej wartości. W przypadku wartości liczbowych ponowne wysłanie powiadomienia będzie możliwe gdy wartość zmieni się o wartość histerezy odpowiednio w górę (+) dla opcji Mniejsze lub w dół (-) dla opcji Większe.

20

21 Zakładka Dziennik->Logi lokalne Zakładka przechowuje maksymalnie 100 ostatnich raportów. Raporty przechowywane są do momentu wyłączenia modułu.
