25 HP AHU KIT Dane techniczne R 410 A

Transkrypt

1 25 HP AHU KIT Dane techniczne R 410 A

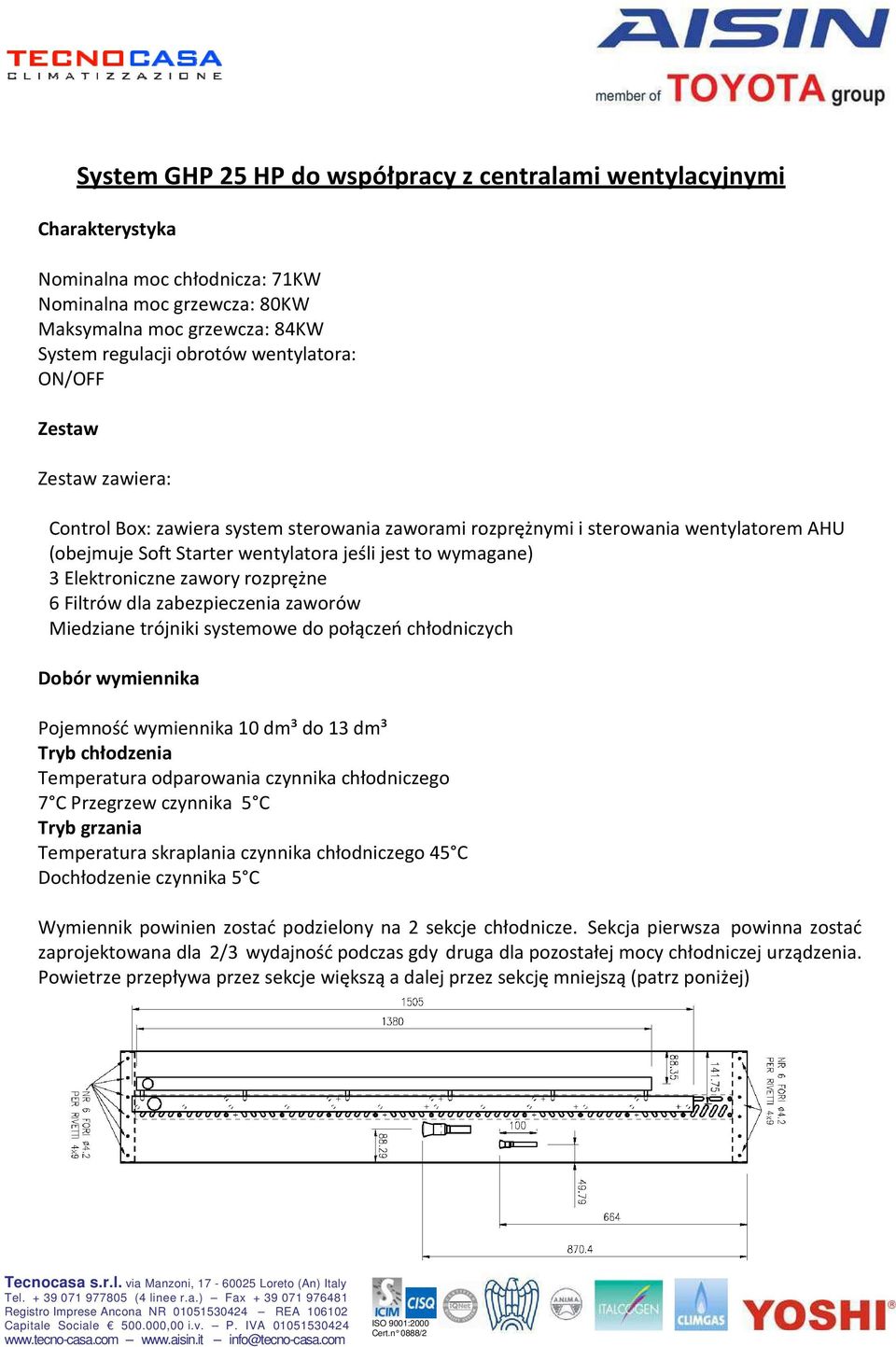

2 System GHP 25 HP do współpracy z centralami wentylacyjnymi Charakterystyka Nominalna moc chłodnicza: 71KW Nominalna moc grzewcza: 80KW Maksymalna moc grzewcza: 84KW System regulacji obrotów wentylatora: ON/OFF Zestaw Zestaw zawiera: Control Box: zawiera system sterowania zaworami rozprężnymi i sterowania wentylatorem AHU (obejmuje Soft Starter wentylatora jeśli jest to wymagane) 3 Elektroniczne zawory rozprężne 6 Filtrów dla zabezpieczenia zaworów Miedziane trójniki systemowe do połączeń chłodniczych Dobór wymiennika Pojemność wymiennika 10 dm³ do 13 dm³ Tryb chłodzenia Temperatura odparowania czynnika chłodniczego 7 C Przegrzew czynnika 5 C Tryb grzania Temperatura skraplania czynnika chłodniczego 45 C Dochłodzenie czynnika 5 C Wymiennik powinien zostać podzielony na 2 sekcje chłodnicze. Sekcja pierwsza powinna zostać zaprojektowana dla 2/3 wydajność podczas gdy druga dla pozostałej mocy chłodniczej urządzenia. Powietrze przepływa przez sekcje większą a dalej przez sekcję mniejszą (patrz poniżej)

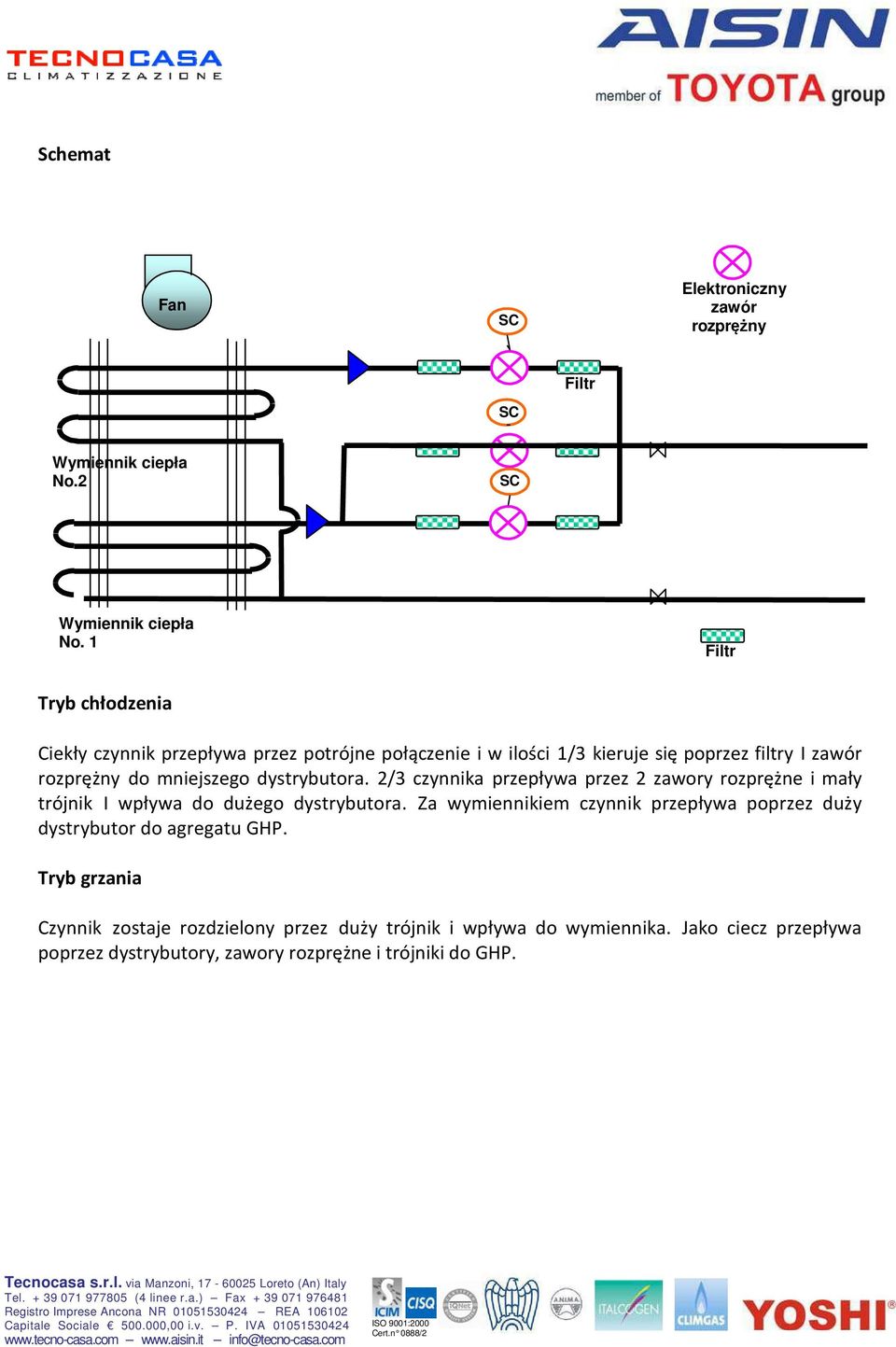

3 Schemat Fan SC Elektroniczny zawór rozprężny Filtr SC Wymiennik ciepła No.2 SC Wymiennik ciepła No. 1 Filtr Tryb chłodzenia Ciekły czynnik przepływa przez potrójne połączenie i w ilości 1/3 kieruje się poprzez filtry I zawór rozprężny do mniejszego dystrybutora. 2/3 czynnika przepływa przez 2 zawory rozprężne i mały trójnik I wpływa do dużego dystrybutora. Za wymiennikiem czynnik przepływa poprzez duży dystrybutor do agregatu GHP. Tryb grzania Czynnik zostaje rozdzielony przez duży trójnik i wpływa do wymiennika. Jako ciecz przepływa poprzez dystrybutory, zawory rozprężne i trójniki do GHP.

4 Połączenia elektryczne Uwaga: Objaśnienia CZERWONE odnoszą się do połączeń wykonywanych na etapie montażu AHU. Objaśnienia NIEBIESKIE są dla połączeń opcjonalnych. Objaśnienie ZIELONE odnoszą się do połączeń do wykonania w czasie montażu AHU The Expansion Valves connection is made using special harnesses, included in the kit, in order to avoid wrong wiring Czujnik temperatury powietrza świeżego X12A Czujnik temperatury cieczy (duży wymiennik) X12A Czujnik temperatury cieczy (mały wymiennik) Czujnik temperatury powietrza wywiewanago X11A Czujnik temperatury gazu (duży wymiennik) X11A Czujnik temperatury gazu (mały wymiennik) P1 P2 Zdalny sterownik F1 F2 Bus Line (do GHP) T1 T2 OnOff lub Wymuszony styk Off X7A Kontroler zaworu rozprężnego (duży wymiennik)

5 X7A controller zaworu rozprężnego (mniejszt wymiennik) T2A N2 Soft Starter Zasilanie GND MP MP MP Zasilanie wentylatora GND LR LS LT LN AHU Zasilanie These are the X7A Connector (already wired in the electrical box)

6 Trójniki Dostarczone razem z układem Trójniki miedziane

7 Penel elektrczny Wymiary: 65cm x 42cm x 20 cm (nie pokazano pokrywy)

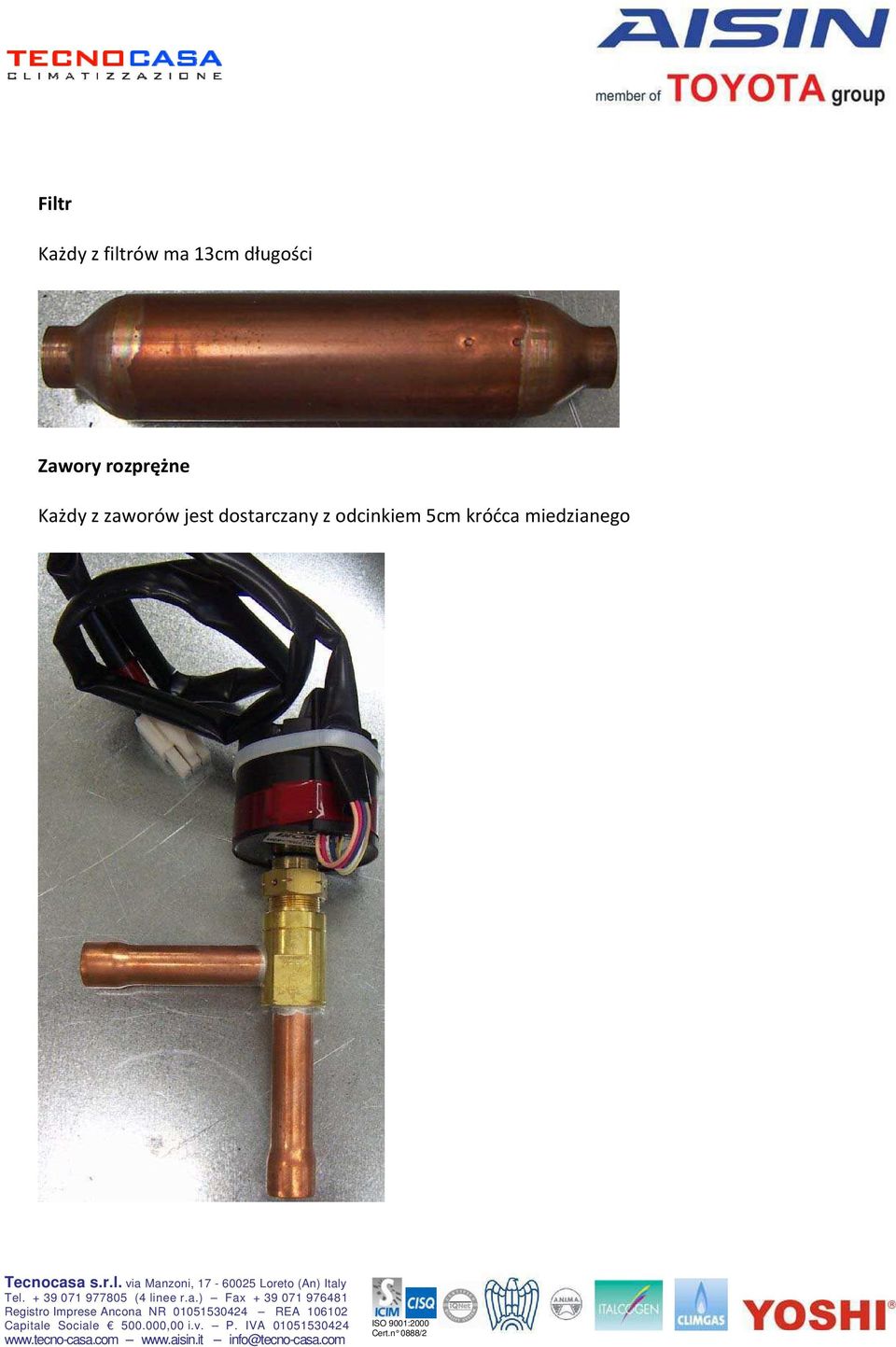

8 Filtr Każdy z filtrów ma 13cm długości Zawory rozprężne Każdy z zaworów jest dostarczany z odcinkiem 5cm króćca miedzianego

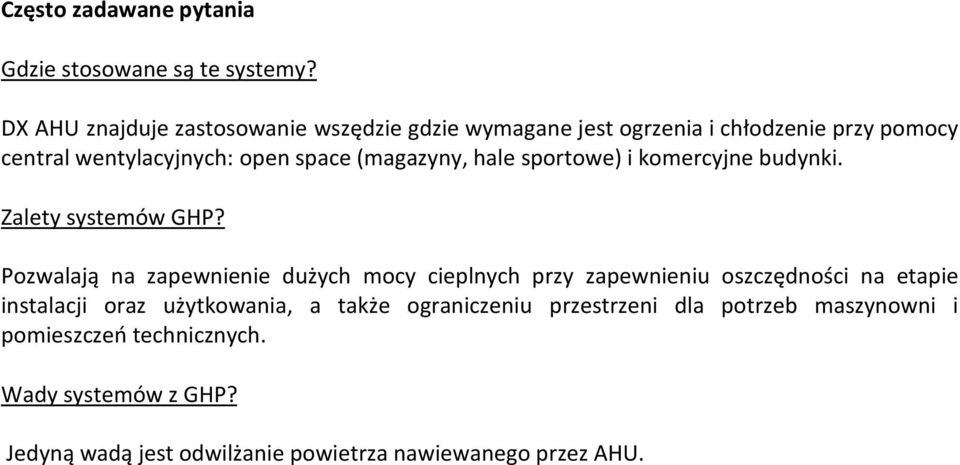

9 Często zadawane pytania Gdzie stosowane są te systemy? DX AHU znajduje zastosowanie wszędzie gdzie wymagane jest ogrzenia i chłodzenie przy pomocy central wentylacyjnych: open space (magazyny, hale sportowe) i komercyjne budynki. Zalety systemów GHP? Pozwalają na zapewnienie dużych mocy cieplnych przy zapewnieniu oszczędności na etapie instalacji oraz użytkowania, a także ograniczeniu przestrzeni dla potrzeb maszynowni i pomieszczeń technicznych. Wady systemów z GHP? Jedyną wadą jest odwilżanie powietrza nawiewanego przez AHU.
