1 Informacja o produkcie Klapa przeciwpożarowa typu BKS-2 Zgodność z oznakowaniem CE wg przepisów europejskich "Komfort i bezpieczeństwo"

2 Spis treści Informacje ogólne Najważniejsze zalety...3 Istotne właściwości...3 Klasyfikacja odporności ogniowej zgodnie z EN Sytuacje montażowe Przepisy montażowe...5 Montaż w ścianach murowanych, z betonu oraz betonu komórkowego, a także w stropach z betonu oraz betonu komórkowego...5 Montaż w lekkich ścianach działowych...14 Dane techniczne Podwieszenie i masa...16 Wystawanie przegrody odcinającej poza korpus klapy...17 Poziom mocy akustycznej db (A) strata ciśnienia Δp Charakterystyka przepływu - diagramy...18 Dane techniczne...19 Siłownik ze sprężyną powrotną typu BF Siłownik ze sprężyną powrotną łącznie z termoelektrycznym urządzeniem wyzwalającym...20 Wskazówki montażowe dotyczące późniejszego montażu siłownika elektrycznego łącznie z termoelektrycznym urządzeniem wyzwalającym...20 Dane techniczne...21 Siłownik ze sprężyną powrotną typu SFL Siłownik ze sprężyną powrotną łącznie z termoelektrycznym urządzeniem wyzwalającym...22 Wskazówki montażowe dotyczące późniejszego montażu siłownika elektrycznego łącznie z termoelektrycznym urządzeniem wyzwalającym...22 Dane techniczne...23 Akcesoria elektryczny wyłącznik krańcowy typu EE Elektryczny wyłącznik krańcowy typu EE...24 Wskazówki montażowe dotyczące późniejszego montażu wyłączników krańcowych do klap przeciwpożarowych...24 Dane techniczne...25 Przykład zamówienia Klapa przeciwpożarowa typu BKS Karta informacyjna Karta informacyjna dot. klapy przeciwpożarowej typu BKS Informacja o produkcie Klapa przeciwpożarowa typu BKS-2

3 Klapa przeciwpożarowa typu BKS-2 Klapa przeciwpożarowa bez wewnętrznej listwy oporowej, zoptymalizowana pod względem akustycznym i wentylacyjnym. Zbadane pod względem ochrony przeciwpożarowej zgodnie z normą EN Klasyfikacja wg norm EN do EI 120 S w zależności od sytuacji montażowej Typ BKS-2 Najważniejsze zalety Może być montowana w ścianach i stropach oraz w lekkich ścianach działowych. Posiada urządzenie wyzwalające z topikowym wyzwalaczem, 72 C (statyczna temperatura zadziałania). W przypadku ogrzewania gorącym powietrzem mogą być stosowane również wyzwalacze topikowe o statycznej temperaturze zadziałania wynoszącej 90 C. Wyposażona w przegrodę odcinającą osadzoną pośrodku, wykonaną z ocynkowanej blachy stalowej, z osiami ze stali szlachetnej (V2A), łożyskowanymi w tulejach z brązu. Dodatkowo istnieje możliwość wykonania obudowy i przegrody odcinającej ze stali szlachetnej (V2A). Standardowa długość klapy przeciwpożarowej to 500 mm, na życzenie dostarczane są także klapy o długości 375 mm. Można przyłączyć profil przyłącza kanałowego z ramką o wysokości 20, 23 i 30 mm. Dodatkowo mogą być opcjonalnie dostarczane termoelektryczne urządzenia wyzwalające: siłownik ze sprężyną powrotną 24 V AC/DC i siłownik ze sprężyną powrotną 230 V AC. Istotne właściwości Klasyfikacja ze względu na bezpieczeństwo Klasyfikacja wg norm EN do EI 120 S w zależności od sytuacji montażowej. Badanie pod kątem ochrony przeciwpożarowej wg EN z oznakowaniem CE wg EN Temperatura zadziałania od 72 C. Maksymalna szczelność między korpusem a przegrodą odcinającą. Wskazówka: serwisowanie klap przeciwpożarowych wykonywane jest po uruchomieniu instalacji wentylacyjnej w odstępach półrocznych. Jeżeli dwa kolejne przeglądy nie wykażą usterek w funkcjonowaniu klap przeciwpożarowych, kolejne serwisowanie może być wykonywane w odstępach rocznych. Informacja o produkcie Klapa przeciwpożarowa typu BKS-2 3

4 Klasyfikacja odporności na działanie ognia zgodnie z EN El 120 S (300 Pa) EI 90 S (300 Pa) ściana masywna zwykły beton / ściana murowana minimalna grubość 100 mm minimalna gęstość 2200+/-200 kg /m³ (ve i o) 200 x 200 mm 1500 x 800 mm 200 x 200 mm 1500 x 800 mm ściana masywna beton komórkowy minimalna grubość 100 mm minimalna gęstość 650+/-200 kg /m³ (ve i o) 200 x 200 mm 1500 x 800 mm 200 x 200 mm 1500 x 800 mm lekkie ściany działowe na metalowej konstrukcji nośnej z obustronnym obłożeniem z obustronnym obłożeniem 100 mm (ve i o) 200 x 200 mm 1500 x 800 mm 200 x 200 mm 1500 x 800 mm stropy poziome minimalna grubość 100 mm minimalna gęstość 2200 kg /m³ (ho i o) 200 x 200 mm 1500 x 800 mm stropy poziome minimalna grubość 100 mm minimalna gęstość 650 kg /m³ (ho i o) 200 x 200 mm 1500 x 800 mm 4 Informacja o produkcie Klapa przeciwpożarowa typu BKS-2

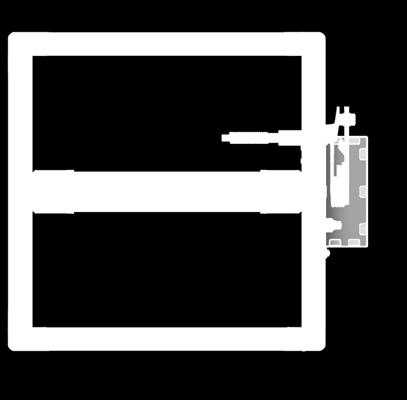

5 Sytuacje montażowe Przepisy montażowe Uwaga: klapa przeciwpożarowa została sprawdzona fabrycznie pod względem prawidłowości jej działania i ma funkcję bezpieczeństwa, na placu budowy powinna być składowana w suchym i czystym miejscu. Klapa przeciwpożarowa wymaga ostrożnego obchodzenia się z nią do czasu montażu. Należy sprawdzić funkcjonowanie klap przed i po ich zamontowaniu. Klapa musi być łatwo ręcznie otwierana i zamykana. Należy ją ustawić w pozycji otwartej. Po uruchomieniu wyzwalacza ręcznego przegroda odcinająca musi się zamknąć i zaryglować. Montaż w ścianach murowanych, z betonu i betonu komórkowego, a także w stropach z betonu i betonu komórkowego Szczegóły montażu 30 H + 60 H = wysokość B = szerokość ~60 B + 90 Informacja o produkcie Klapa przeciwpożarowa typu BKS-2 5

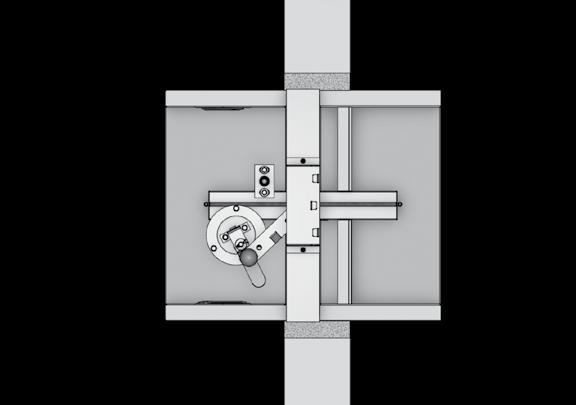

6 Montaż w ścianie z wełną mineralną nadproże H H = wysokość B = szerokość B Grubość ściany W = min. 100 mm Montaż w ścianie: szczelinę obwodową wypełnić wełną mineralną (A1 DIN 4102 / 100 kg/m 3 ) ,5 100 LR LR Podwojenie biegnącej obwodowo płyty gipsowo-kartonowej wzmocnionej włóknem szklanym (GKF, DIN 18180, 100 x grubość 12,5 mm) jako zabezpieczenie przed wypadaniem wełny mineralnej. LR = dowolny kierunek przepływu powietrza 6 Informacja o produkcie Klapa przeciwpożarowa typu BKS-2

7 Montaż w ścianie z użyciem zaprawy nadproże H H = wysokość szczelina obwodowa wypełniona zaprawą* B = szerokość Grubość ściany W = min. 100 mm B *Uwaga: biegnąca obwodowo szczelina 60 mm musi zostać wypełniona zaprawą cementową kategorii M10 wg normy DIN EN lub zaprawą z grupy II lub III wg normy DIN Dopuszczalne są maszynowe wypełnienia zaprawą cementową kategorii M10 wg normy DIN EN Szczelina obwodowa wypełniona zaprawą* LR LR LR = dowolny kierunek przepływu powietrza *Uwaga: biegnąca obwodowo szczelina 60 mm musi zostać wypełniona zaprawą cementową kategorii M10 wg normy DIN EN lub zaprawą z grupy II lub III wg normy DIN Dopuszcalne są maszynowe wypełnienia zaprawą cementową kategorii M10 wg normy DIN EN Informacja o produkcie Klapa przeciwpożarowa typu BKS-2 7

8 Montaż w stropie z użyciem zaprawy H H = wysokość Szczelina obwodowa wypełniona zaprawą* B = szerokość B Grubość stropu D = 100 mm * Uwaga: biegnąca obwodowo szczelina 60 mm musi zostać wypełniona zaprawą cementową kategorii M10 wg normy DIN EN lub zaprawą z grupy II lub III wg normy DIN Dopuszczalne są maszynowe wypełnienia zaprawą cementową kategorii M10 wg normy DIN EN LR Szczelina obwodowa wypełniona zaprawą* LR = dowolny kierunek przepływu powietrza LR * Uwaga: biegnąca obwodowo szczelina 60 mm musi zostać wypełniona zaprawą cementową kategorii M10 wg normy DIN EN lub zaprawą z grupy II lub III wg normy DIN Dopuszczalne są maszynowe wypełnienia zaprawą cementową kategorii M10 wg normy DIN EN Informacja o produkcie Klapa przeciwpożarowa typu BKS-2

9 Dostępne wymiary Szerokość Wysokość Długość standardowa: L = 500 mm, wymiary pośrednie na zamówienie Szerokość Wysokość Długość standardowa: L = 500 mm, wymiary pośrednie na zamówienie Informacja o produkcie Klapa przeciwpożarowa typu BKS-2 9

10 Przepisy dotyczące przyłączeń odstępy minimalne Wskazówka: odstęp między dwiema klapami przeciwpożarowymi BKS-2, które są zamontowane w oddzielnych przewodach, musi wynosić minimum 200 mm, a odstęp między płytą przeciwpożarową BKS-2 a elementem konstrukcji nośnej (ściana/strop) przynajmniej 75 mm. Minimalny odstęp dla otworów w podłączonych przewodach wentylacyjnych z niepalnych materiałów budowlanych 60 1,5D 220 (220)/(95) 1,5D D = B jeżeli B H D = H jeżeli H B strop 75 mm 200 mm 75 mm 10 Informacja o produkcie Klapa przeciwpożarowa typu BKS-2

11 Montaż z osią w pozycji poziomej ściana B 200 B 400 B 75 strop ściana i strop ze spoiną dylatacyjną 75 odstęp dylatacji Informacja o produkcie Klapa przeciwpożarowa typu BKS-2 11

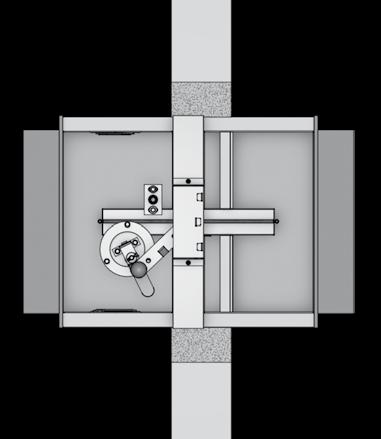

12 Wyrównanie dylatacji Klapy przeciwpożarowe w podanych niżej zastosowaniach muszą być przyłączone obustronnie poprzez elastyczne króćce z materiałów budowlanych przynajmniej normalnie zapalnych (klasa B2 wg DIN 4102) o długości przynajmniej 10 cm (w stanie zamontowanym) między klapami przeciwpożarowymi a przewodem wentylacyjnym z materiałów niepalnych: w ścianach masywnych z wypełnieniem wełną mineralną, w lekkich ścianach działowych. Przyłączenie przewodów wentylacyjnych siły oddziałujące na ściany Klapy przeciwpożarowe mogą być połączone tylko z takimi przewodami wentylacyjnymi, które z uwagi na rodzaj ich konstrukcji bądź ułożenia w wyniku rozgrzania w razie pożaru nie będą działać ze znaczną siłą na klapy przeciwpożarowe czy ściany. Elastyczny króciec typu SS Uwaga: od wysokości H 550 mm wymagane jest przedłużenie obudowy. Wskazówka: w przypadku przerwania uziemienia kanałów blaszanych w wyniku zamontowania elastycznych króćców dostępne jest wyrównanie potencjału typu PO. 12 Informacja o produkcie Klapa przeciwpożarowa typu BKS-2

13 Króciec przyłączeniowy typu R Ø Uwaga: króćce okrągłe tylko do wielkości klap 500/500 (dla większych przekrojów króćców wymagane przedłużenie obudowy). Siatka stalowa typu GI elastyczny króciec typu SS 30 Ø 20 X X Uwaga: z jednostronną siatką stalową typu GI, szerokość oczek 20 mm 2 warunek: X 50 mm. Informacja o produkcie Klapa przeciwpożarowa typu BKS-2 13

14 Montaż w lekkich ścianach działowych Montaż w lekkich ścianach działowych z płyt gipsowo-kartonowych wzmocnionych włóknem szklanym GKF podwójna płyta g-k (wymiary 100 x 12,5 mm) płyta gipsowo-kartonowa wzmocniona włóknem szklanym GKF Grubość ściany W min. 100 mm Wysokość ściany zgodnie z dopuszczeniem ściany przez nadzór budowlany wełna mineralna A1, temperatura topnienia 1000 C, DIN 4102 Uwaga: minimalny odstęp między dwiema klapami przeciwpożarowymi wynosi 200 mm. Konstrukcja szkieletowa lekkiej ściany działowej profil LW (wymiary w zależności od grubości ściany) A profil UW (wymiary w zależności od grubości ściany) podwójna płyta g-k (wymiary 100 x 12,5 mm) A wełna mineralna A1, temperatura topnienia 1000 C, DIN 4102 W 100 mm 100 płyta gipsowo-kartonowa wzmocniona włóknem szklanym GKF długość klap 375 lub Informacja o produkcie Klapa przeciwpożarowa typu BKS-2

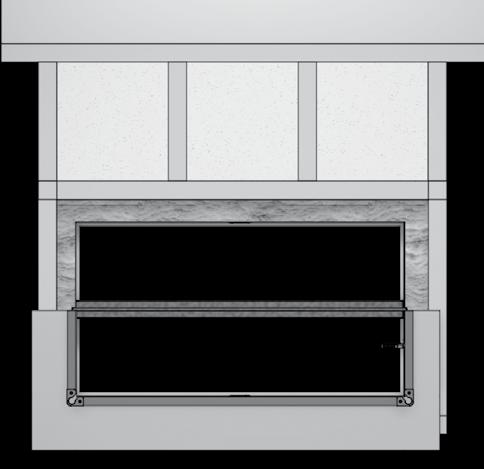

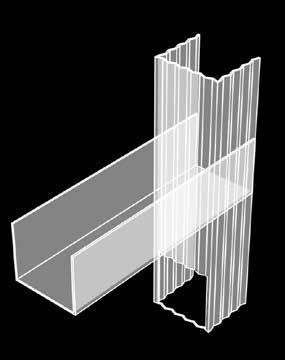

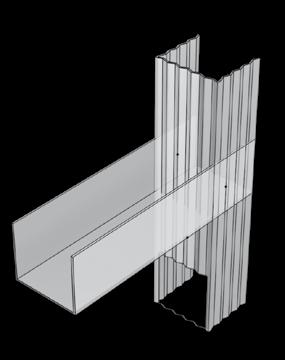

15 Przekrój A-A profil LW (wymiary w zależności od grubości ściany) profil UW (wymiary w zależności od grubości ściany) wełna mineralna A1, temperatura topnienia 1000 C, DIN 4102 wkręt do szybkiego montażu, wymiary w zależności od położenia płyty B x H + 85 min. 60 wysokość ściany ~ Szczegół X profil UW (wymiary w zależności od grubości ściany) nity do mocowania, stal ocynkowana, min. 3 x 6 mm profil LW (wymiary w zależności od grubości ściany) Informacja o produkcie Klapa przeciwpożarowa typu BKS-2 15

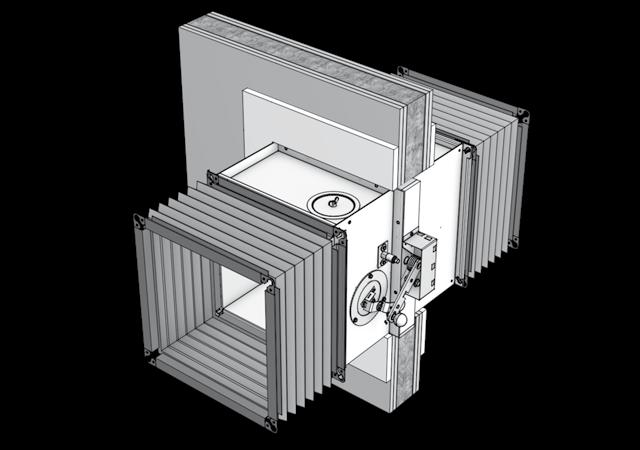

16 Przepisy dotyczące przyłączania przy montażu klapy przeciwpożarowej w lekkich ścianach działowych Uwaga: klapy przeciwpożarowe w lekkich ścianach działowych, przy łączeniu przewodów obustronnie niepalnych, muszą być zawsze przyłączane w sposób elastyczny. Elastyczne króćce z materiałów budowlanych przynajmniej normalnie zapalnych (klasa B2 wg DIN 4102) o długości minimum 10 cm (w stanie zamontowanym) muszą być przyłączone między klapą przeciwpożarową a przewodem wentylacyjnym. Wyrównanie dylatacji elastyczny króciec typu SS Dane techniczne Podwieszenie i masa Wskazówka dotycząca kołków stalowych z ogólnym dopuszczeniem w myśl przepisów o nadzorze budowlanym Wskazówki: zawiesia muszą być mocowane stalowymi kołkami rozporowymi M8. Kołki muszą odpowiadać zaleceniom zawartym w ważnych dopuszczeniach niemieckiego Instytutu Techniki Budowlanej i powinny być montowane na głębokość dwukrotnie większą niż głębokość podana w decyzji, o ile nie zawiera ona innych wytycznych, ponadto nie wolno przekraczać obciążenia rozciągającego wynoszącego 500 N na kołek. Można również stosować kołki specjalne z maksymalnym obciążeniem rozciągającym 700 N. 16 Informacja o produkcie Klapa przeciwpożarowa typu BKS-2

17 Masa klap przeciwpożarowych BKS-2 w kg (L = 500 mm) H B , , , , , , , , , , , , , H B Wystawanie przegrody odcinającej poza korpus klapy Długość (mm) Wysokość (mm) Strona obsługowa (mm) Strona tylna (mm) Informacja o produkcie Klapa przeciwpożarowa typu BKS-2 17

18 Poziom mocy akustycznej db (A) strata ciśnienia Δp Diagramy projektowe 1, pole powierzchni czynnej S E [m 2 ] 0,5 0,2 0,1 0,05 strumień objętościowy powietrza V [m 3 /h] ,02 0, prędkość powietrza V E [m/s] poziom mocy akustycznej L w db (A) strata ciśnienia p ,5 0,2 0,1 1,0 0,5 ζ 0,1 18 Informacja o produkcie Klapa przeciwpożarowa typu BKS-2

19 Dane projektowe H B ,030 0,840 0,040 0,038 0,741 0,051 0,047 0,651 0,064 0,053 0,611 0,072 0,060 0,573 0,080 0,067 0,538 0,090 0,040 0,713 0,051 0,050 0,629 0,064 0,064 0,553 0,080 0,071 0,519 0,090 0,080 0,487 0,101 0,090 0,457 0,113 0,053 0,609 0,064 0,067 0,537 0,080 0,085 0,472 0,101 0,095 0,443 0,114 0,106 0,415 0,127 0,119 0,390 0,143 0,061 0,564 0,072 0,077 0,498 0,090 0,097 0,437 0,114 0,109 0,410 0,127 0,122 0,385 0,143 0,137 0,361 0,160 0,070 0,524 0,080 0,088 0,463 0,101 0,111 0,406 0,127 0,124 0,381 0,143 0,139 0,358 0,160 0,156 0,336 0,180 0,080 0,487 0,090 0,100 0,430 0,113 0,126 0,378 0,143 0,142 0,354 0,160 0,159 0,333 0,180 0,178 0,312 0,202 0,091 0,454 0,101 0,114 0,401 0,127 0,143 0,352 0,160 0,161 0,330 0,180 0,180 0,310 0,201 0,202 0,291 0,226 0,103 0,423 0,114 0,129 0,373 0,142 0,163 0,328 0,180 0,183 0,307 0,202 0,205 0,288 0,226 0,230 0,271 0,254 0,117 0,394 0,127 0,147 0,348 0,160 0,185 0,305 0,202 0,208 0,286 0,226 0,233 0,269 0,254 0,261 0,252 0,285 0,132 0,368 0,143 0,166 0,324 0,179 0,210 0,285 0,226 0,235 0,267 0,254 0,264 0,251 0,284 0,296 0,235 0,319 0,150 0,344 0,160 0,188 0,303 0,201 0,237 0,266 0,253 0,266 0,250 0,285 0,298 0,234 0,319 0,335 0,220 0,358 0,169 0,321 0,180 0,212 0,283 0,225 0,268 0,249 0,284 0,301 0,233 0,319 0,337 0,219 0,358 0,378 0,205 0,401 0,191 0,300 0,202 0,240 0,265 0,253 0,302 0,233 0,319 0,340 0,218 0,358 0,380 0,205 0,401 0,427 0,192 0,450 0,216 0,281 0,226 0,270 0,247 0,284 0,341 0,217 0,358 0,383 0,204 0,402 0,429 0,191 0,450 0,482 0,180 0,505 0,223 0,275 0,234 0,280 0,243 0,293 0,353 0,213 0,370 0,396 0,200 0,415 0,444 0,188 0,465 0,498 0,176 0,522 0,274 0,246 0,285 0,344 0,217 0,357 0,434 0,190 0,450 0,487 0,179 0,506 0,546 0,168 0,566 0,612 0,157 0,636 0,291 0,238 0,302 0,365 0,210 0,378 0,460 0,184 0,477 0,517 0,173 0,536 0,579 0,162 0,600 0,650 0,152 0,674 0,075 0,101 0,134 0,153 0,175 0,200 0,227 0,258 0,293 0,331 0,375 0,424 0,478 0,540 0,558 0,686 0,728 0,505 0,429 0,366 0,339 0,315 0,293 0,273 0,254 0,237 0,221 0,206 0,193 0,180 0,169 0,165 0,148 0,143 0,101 0,127 0,160 0,180 0,201 0,226 0,253 0,284 0,319 0,358 0,401 0,450 0,505 0,566 0,584 0,712 0,755 0,084 0,113 0,150 0,172 0,197 0,224 0,255 0,290 0,329 0,372 0,421 0,476 0,537 0,606 0,627 0,771 0,818 0,473 0,402 0,343 0,318 0,295 0,275 0,256 0,238 0,222 0,207 0,194 0,181 0,169 0,158 0,155 0,138 0,134 0,114 0,142 0,180 0,202 0,226 0,254 0,284 0,319 0,358 0,402 0,450 0,505 0,567 0,636 0,657 0,800 0,848 0,094 0,127 0,169 0,193 0,221 0,252 0,286 0,325 0,369 0,418 0,472 0,534 0,603 0,680 0,704 0,865 0,918 0,444 0,377 0,322 0,298 0,277 0,258 0,240 0,223 0,208 0,194 0,182 0,170 0,159 0,148 0,145 0,130 0,126 0,127 0,160 0,202 0,226 0,254 0,285 0,319 0,358 0,402 0,451 0,505 0,567 0,636 0,713 0,737 0,898 0,951 0,106 0,142 0,189 0,217 0,247 0,282 0,321 0,365 0,414 0,469 0,530 0,599 0,676 0,763 0,789 0,970 1,030 0,416 0,354 0,302 0,280 0,260 0,242 0,225 0,210 0,195 0,182 0,170 0,159 0,149 0,139 0,137 0,122 0,118 0,143 0,179 0,226 0,254 0,284 0,319 0,358 0,402 0,451 0,506 0,567 0,636 0,713 0,800 0,826 1,007 1,067 0,119 0,391 0,160 0,159 0,212 0,332 0,283 0,201 0,253 0,243 0,277 0,263 0,244 0,285 0,319 0,316 0,359 0,227 0,211 0,358 0,401 0,409 0,464 0,197 0,183 0,450 0,505 0,525 0,594 0,171 0,160 0,567 0,635 0,671 0,758 0,149 0,140 0,713 0,799 0,855 0,885 0,131 0,128 0,897 0,926 1,087 1,154 0,114 0,111 1,129 1,196 SE ζ SK SE ζ SK SE ζ SK SE ζ SK SE ζ SK SE ζ SK SE ζ SK SE ζ SK SE ζ SK SE ζ SK SE ζ SK Objaśnienie B [mm] szerokość H [mm] wysokość S E [m 2 ] pole powierzchni czynnej klapy przeciwpożarowej S K [m 2 ] przekrój przyłącza kanałowego qv [m 3 /h] strumień objętościowy powietrza VE [m/s] prędkość powietrza Δp spadek ciśnienia (montaż kanałowy) ζ miejscowy współczynnik oporu (montaż kanałowy) L WA [db (A)] szacowany poziom mocy akustycznej (w kanale) Przykład obliczeń dla klapy typu BKS-2 Dane: B = 894, H = 400 qv 6000 m 3 /h Szukane: Δp; L WA ; L WO Wynik: z tabeli wymiarów: SE = 0,337 m 2 ζ = 0,219 z diagramu: V E = 3,5 m/s Δp = 1,8 Pa L WA = 32 db (A) Tabela korekcji oceny poziomu mocy akustycznej w oktawach [db/okt.] F [Hz] Ko [db] moc akustyczna w oktawie L WO = L WA Ko Okt. [Hz] L WO [db] Informacja o produkcie Klapa przeciwpożarowa typu BKS-2 19

20 Siłownik ze sprężyną powrotną typu BF Siłownik ze sprężyną powrotną łącznie z termoelektrycznym urządzeniem wyzwalającym Stan pracy: klapa w pozycji "OTW" Wyłączniki krańcowe znajdujące się w siłowniku 3 nakrętki mocujące M6 rozstawione co Pozycja wskaźnika klapy 2 (ZAM) 88 (OTW) 50 klapa przeciwpożarowa S1 S2 S3 S4 S5 S6 wskaźnik "ZAM" = S1 + S2 wskaźnik "OTW" = S4 + S6 termoelektryczne urządzenie wyzwalające siłownik elektryczny typu BF 1 2 zabudowa siłownika ok. 132 mm płyta montażowa 24 V V ~ L1 N PE Wskazówki montażowe dotyczące późniejszego montażu siłownika elektrycznego łącznie z termoelektrycznym urządzeniem wyzwalającym Zakres dostawy: płyta montażowa z zamontowanym siłownikiem elektrycznym, stelażem i termoelektrycznym urządzeniem wyzwalającym Wymiary otworu mocowania na dźwigni ręcznej 8,5 Przebieg pracy: odłączyć sprężynę naciągową mechanizmu klapy przeciwpożarowej. Do wielkości klapy H 503 mm zdemontować zapadkę (umieszczoną obok dźwigni ręcznej). Od wielkości klapy H 565 mm zdemontować zapadkę z guzikiem kulowym i zamknąć otwór powstały w blasze przy pomocy załączonej płytki montażowej. Z istniejącego urządzenia wyzwalającego usunąć pierścień naciskowy (mocowany nakrętkami 3 x M6) łącznie z urządzeniem wyzwalającym. Założyć nową płytę montażową z kompletnym wyposażeniem i ponownie zamocować odkręconymi wcześniej nakrętkami. Ustawić klapę w pozycji "ZAM" 41 Zamocować dźwignię siłownika z przegubem kulowym na dźwigni ręcznej, a następnie zamontować dźwignię siłownika na silniku przy pomocy kołnierza mocującego. Przyłącze elektryczne zgodnie ze schematem połączeń. 20 Informacja o produkcie Klapa przeciwpożarowa typu BKS-2

21 Dane techniczne BF 230T BF 24T Napięcie zasilania 230 V 24 V Moc 6,5 W 5 W Stopień ochrony IP 42 Moment obrotowy dla napięcia znamionowego Moment obrotowy dla s prężyny powrotnej 18 Nm 12 Nm Wymiarowanie 11 VA 10 VA Informacja o produkcie Klapa przeciwpożarowa typu BKS-2 21

22 Siłownik ze sprężyną powrotną typu SFL Siłownik ze sprężyną powrotną łącznie z termoelektrycznym urządzeniem wyzwalającym Stan pracy: klapa w pozycji "OTW" Wyłączniki krańcowe znajdujące się w siłowniku 3 nakrętki mocujące M6 rozstawione o Pozycja wskaźnika klapy 2 (ZAM) 88 (OTW) 55 klapa przeciwpożarowa wskaźnik "ZAM" = wskaźnik "OTW" = termoelektryczne urządzenie wyzwalające siłownik elektryczny typu SFL 30 płyta montażowa budowa siłownika ok. 162 mm wyzwalanie ręczne pozycja 0 = wyzwalanie pozycja 1 = praca Termoelektryczne urządzenie wyzwalające zostaje połączone w siłowniku z zaciskami V V ~ L1 N PE Wskazówki montażowe dotyczące późniejszego montażu siłownika elektrycznego łącznie z termoelektrycznym urządzeniem wyzwalającym Zakres dostawy: płyta montażowa z zamontowanym siłownikiem elektrycznym, stelażem i termoelektrycznym urządzeniem wyzwalającym Wymiary otworu mocowania na dźwigni ręcznej 8,5 Przebieg pracy: odłączyć sprężynę naciągową mechnizmu klapy przeciwpożarowej. Do wielkości klapy H 503 mm zdemontować zapadkę (umieszczoną obok dźwigni ręcznej). Od wielkości klapy H 565 mm zdemontować zapadkę z guzikiem kulowym i zamknąć otwór powstały w blasze przy pomocy załączonej płytki montażowej. Z istniejącego urządzenia wyzwalającego usunąć pierścień naciskowy (mocowany nakrętkami 3 x M6) łącznie z urządzeniem wyzwalającym. Założyć nową płytę montażową z kompletnym wyposażeniem i ponownie zamocować odkręconymi wcześniej nakrętkami. Ustawić klapę w pozycji "ZAM" 41 Zamocować dźwignię siłownika z przegubem kulowym na dźwigni ręcznej, a następnie zamontować dźwignię siłownika na silniku przy pomocy kołnierza mocującego. Przyłącze elektryczne zgodnie ze schematem połączeń. 22 Informacja o produkcie Klapa przeciwpożarowa typu BKS-2

23 Dane techniczne SFL 1.90 T SFL 2.90T Napięcie robocze 24 V 230 V Czas działania: otwieranie (podanie napięcia) zamykanie (sprężyna powrotna) Częstotliwość ok. 90 do 120 sekund ok. 10 sekund Hz Wymiarowanie 18 VA 13 VA Stopień ochrony Zdolność łączeniowa Obsługa IP 54 z dławnicą kablową 3 (1,5) A, 230 V bezobsługowy Dane techniczne dla kompatybilnego z magistralą napędu typu SFL 1.90T SLC Dane techniczne jak dla typu SFL 1.90T, ale kompatybilny z magistralą, tzn. napięcie siłownika wynoszące 24 V i sygnalizacja położenia krańcowego za pomocą techniki 2-przewodowej. Wymagane są odpowiednie urządzenia komunikacyjne (interfejsy) z oznaczeniami SPMa-1 F/R lub SPLMF MOD. Interfejsy należy zamawiać osobno. Działanie zgodnie z zasadą prądu spoczynkowego. Informacja o produkcie Klapa przeciwpożarowa typu BKS-2 23

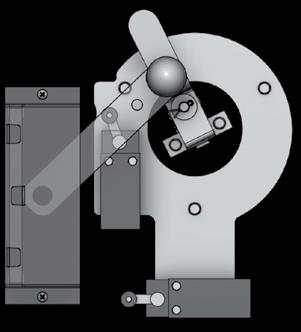

24 Akcesoria elektryczny wyłącznik krańcowy typu EE Elektryczny wyłącznik krańcowy typu EE Schemat: klapa w pozycji "OTW" 3 nakrętki mocujące M6 rozstawione o 120 klapa przeciwpożarowa sworzeń oporowy płyta montażowa dźwignia ręczna wskaźnik "OTW" = 1 wskaźnik "ZAM" = 2 lampy kontrolne na miejscu montażu (poza dostawą) 24 V V ~ L1 N PE Wskazówki montażowe dotyczące późniejszego montażu wyłączników krańcowych na klapach przeciwpożarowych Zakres dostawy: płyta montażowa z zamontowanym(i) wyłącznikiem/wyłącznikami krańcowym(i) i sworzniami oporowymi z nakrętką M8. Przebieg pracy: z istniejącego urządzenia wyzwalającego usunąć pierścień naciskowy (mocowany nakrętkami 3 x M6). Założyć nową płytę montażową z kompletnym wyposażeniem i ponownie zamocować odkręconymi wcześniej nakrętkami. Sworzeń oporowy (patrz rysunek) stanowiący element dostawy wstawić od dołu do nowo wywierconego otworu i zamocować od góry nakrętką. Klapa przesunie się powoli do pozycji "ZAM" (zamknięcie), a popychacz wyłącznika krańcowego zostanie ustawiony w taki sposób, że wałek naciśnie na sworzeń oporowy, który zadziała. dźwignia ręczna ze sworzniem oporowym do uruchamiania wyłącznika krańcowego 41 8,5 sworzeń oporowy z nakrętką M8 W pozycji "OTW" (otwarcie) ustawić dźwignię w pozycji otwarcia i postępować w ten sam sposób. Przyłącze elektryczne zgodnie ze schematem połączeń. 24 Informacja o produkcie Klapa przeciwpożarowa typu BKS-2

25 Dane techniczne Wyłącznik krańcowy typu EE Stopień ochrony IP 65 Prąd stały/th Napięcie znamionowe izolacji 10 A 500 V Wersja typowa Wersja na życzenie (bez podwyższania ceny) Ö/S S+S Przykład zamówienia BKS-2 / B200 x H500 / BK70 / EE Seria klapa przeciwpożarowa BKS-2 2. Wymiary szerokość mm, wysokość mm 3. Mechanizm wyzwalający BK70 ręczny mechanizm wyzwalający topikowy 72 SFL 1.90T napęd ze sprężyną powrotną 24 V AC/DC SFL 2.90T napęd ze sprężyną powrotną 230 V AC BF 24T napęd ze sprężyną powrotną 24 V AC/DC BF 230T napęd ze sprężyną powrotną 230 V AC/DC SFL 1.90T SLC napęd ze sprężyną powrotną 24 V AC/DC z techniką SLC do sterowania i monitorowania klap przeciwpożarowych 4. Akcesoria EE EX RMS2 SS SZ wyłącznik położenia krańcowego dla ręcznych urządzeń wyzwalających wyłącznik położenia krańcowego dla ręcznych urządzeń wyzwalających z ochroną przeciwwybuchową, kabel przyłączeniowy o długości 2 m optyczny czujnik dymu kompensator tkaninowy 150 mm, obustronny z profilem przyłącza kanałowego 30 mm wskaźnik pozycji dla stropów podwieszanych Informacja o produkcie Klapa przeciwpożarowa typu BKS-2 25

26 Karta informacyjna Poz. Opis Jednostka Cena jednostkowa EUR Cena całkowita EUR Klapa przeciwpożarowa BKS-2 Klapy przeciwpożarowe o kształcie prostokątnym do zamykania przewodów wentylacyjnych między dwiema strefami pożarowymi. Badanie pod kątem wymagań w zakresie ochrony przeciwpożarowej wg EN z oznakowaniem CE wg EN i deklaracją właściwości użytkowych zgodnie z rozporządzeniem w sprawie wyrobów budowlanych. Klapa przeciwpożarowa składa się z obudowy i przegrody odcinającej z ocynkowanej blachy stalowej oraz urządzenia wyzwalającego. Oś klapy ze stali nierdzewnej łożyskowana jest w tulejach z brązu, niewymagających konserwacji. Odpowiednia do montowania w masywnych ścianach i stropach, a także w lekkich ścianach działowych. Do EI 120 (ve, ho i o) S zgodnie z normą EN Klapa przeciwpożarowa bez listwy oporowej. Obudowa i przegroda odcinająca z ocynkowanej blachy stalowej. Wymiary: wysokość mm, szerokość mm. Termiczne wyzwalanie topikowe 72 C. Otwór rewizyjny łącznie z dźwignią ręczną i ręcznym wyzwalaniem umieszczone są po stronie obsługowej, która musi być łatwo dostępna. Dodatkowo na stronach B umieszczono dwie pokrywy rewizyjne. Typ: BKS-2 Producent: Strulik GmbH Akcesoria: Napęd elektryczny 230 V łącznie z termoelektrycznym urządzeniem wyzwalającym typu: SFL 2.90T Napęd elektryczny 230 V łącznie z termoelektrycznym urządzeniem wyzwalającym typu: BF 230T Napęd elektryczny 24 V łącznie z termoelektrycznym urządzeniem wyzwalającym typu: SFL 1.90T Napęd elektryczny 24 V łącznie z termoelektrycznym urządzeniem wyzwalającym typu: SFL 1.90T SLC Napęd elektryczny 24 V łącznie z termoelektrycznym urządzeniem wyzwalającym typu: BF 24T Elektryczny wyłącznik krańcowy typu: EE Jw., z ochroną przeciwwybuchową, kabel przyłączeniowy o długości 2 m typu: EX Wskaźnik pozycji dla stropów podwieszanych typu: SZ Optyczny czujnik dymu typu: RMS2 Kompensator tkaninowy 130 mm, obustronny, z profilem przyłącza kanałowego 30 mm typu: SS 26 Informacja o produkcie Klapa przeciwpożarowa typu BKS-2
