1 INSTRUKCJA OBSŁUGI ŁADOWARKA LD-2512

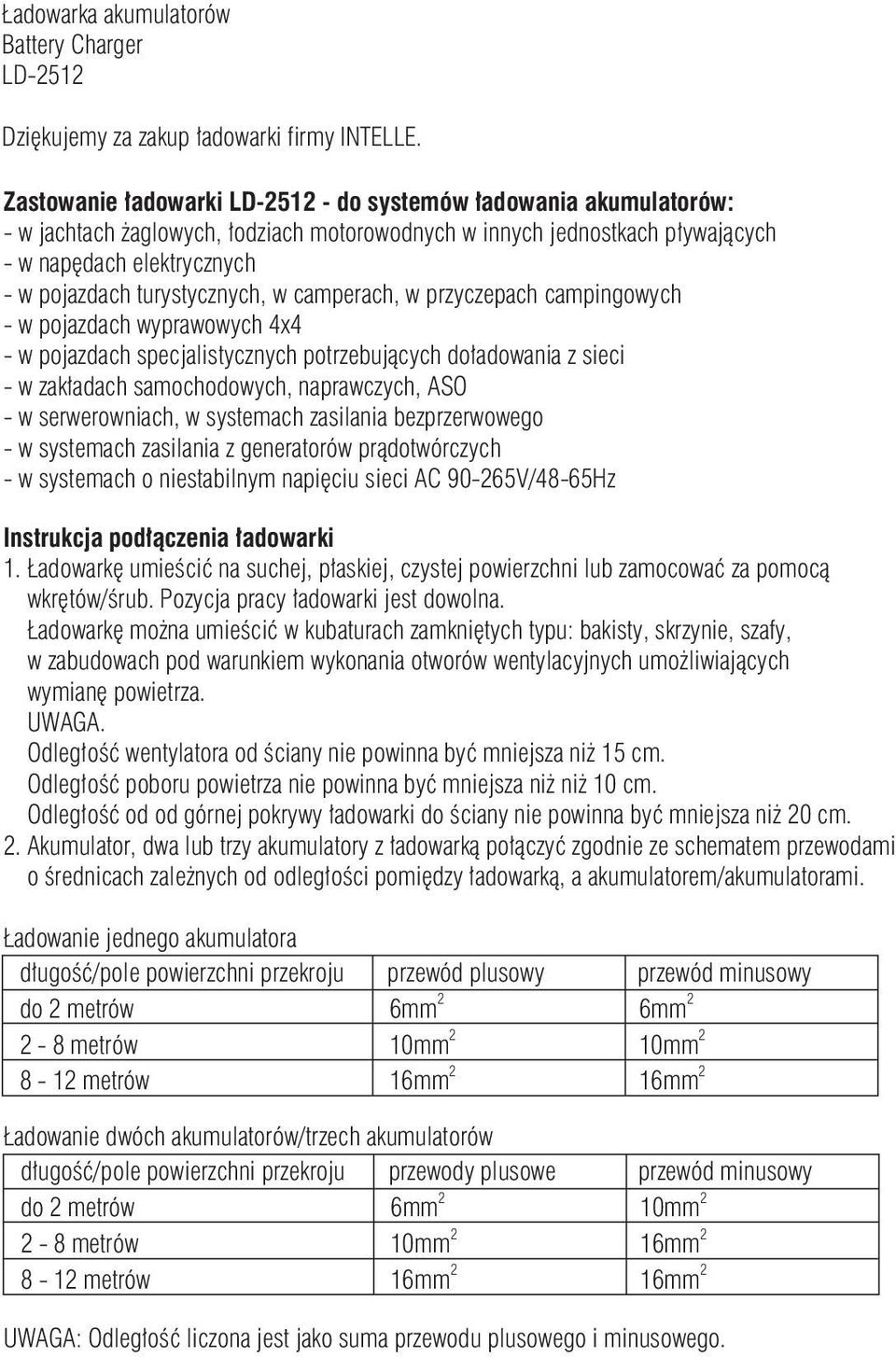

2 Ładowarka akumulatorów Battery Charger LD-2512 Dziękujemy za zakup ładowarki firmy INTELLE. Zastowanie ładowarki LD do systemów ładowania akumulatorów: - w jachtach żaglowych, łodziach motorowodnych w innych jednostkach pływających - w napędach elektrycznych - w pojazdach turystycznych, w camperach, w przyczepach campingowych - w pojazdach wyprawowych 4x4 - w pojazdach specjalistycznych potrzebujących doładowania z sieci - w zakładach samochodowych, naprawczych, ASO - w serwerowniach, w systemach zasilania bezprzerwowego - w systemach zasilania z generatorów prądotwórczych - w systemach o niestabilnym napięciu sieci AC V/48-65Hz Instrukcja podłączenia ładowarki 1. Ładowarkę umieścić na suchej, płaskiej, czystej powierzchni lub zamocować za pomocą wkrętów/śrub. Pozycja pracy ładowarki jest dowolna. Ładowarkę można umieścić w kubaturach zamkniętych typu: bakisty, skrzynie, szafy, w zabudowach pod warunkiem wykonania otworów wentylacyjnych umożliwiających wymianę powietrza. UWAGA. Odległość wentylatora od ściany nie powinna być mniejsza niż 15 cm. Odległość poboru powietrza nie powinna być mniejsza niż niż 10 cm. Odległość od od górnej pokrywy ładowarki do ściany nie powinna być mniejsza niż 20 cm. 2. Akumulator, dwa lub trzy akumulatory z ładowarką połączyć zgodnie ze schematem przewodami o średnicach zależnych od odległości pomiędzy ładowarką, a akumulatorem/akumulatorami. Ładowanie jednego akumulatora długość/pole powierzchni przekroju do 2 metrów 2-8 metrów 8-12 metrów przewód plusowy przewód minusowy 6mm 2 6mm 2 10mm 2 10mm 2 16mm 2 16mm 2 Ładowanie dwóch akumulatorów/trzech akumulatorów długość/pole powierzchni przekroju do 2 metrów 2-8 metrów 8-12 metrów przewody plusowe 6mm 2 10mm 2 16mm 2 przewód minusowy 10mm 2 16mm 2 16mm 2 UWAGA: Odległość liczona jest jako suma przewodu plusowego i minusowego.

3 3. Włącznik zasilania ustawić na pozycję wyłączoną "0". Dołączony do zestawu przewód zasilający należy podłączyć w pierwszej kolejności do ładowarki, następnie do gniazda zasilającego 115/230V. 4. Suwak wyboru typu akumulatora nastawić w zależności od konstrukcji akumulatora: WET, AGM lub GEL. 5. Po sprawdzeniu połączeń należy włączyć ładowarkę. Włącznik zasilania ustawić na pozycję wyłączoną "1. Ładowarka LD-2512 przeznaczona jest do ładowania akumulatorów kwasowo-ołowiowych: - elektrolit w płynie, typ akumulatorów WET (owarte) - elektrolit w wacie szklanej, typ akumulatorów AGM (zamknięte) - elektrolit w żelu, typ akumulatorów GEL (zamknięte, żelowe) Każdy z powyższych typów akumulatorów ładowany jest odpowiednią charakterystyką 3-etapową (zgodną z normą Eurobat) wybieraną na suwaku umieszczonym na boku urządzenia. - etap BULK - ładowanie stałoprądowe - 25A - etap ABSORPTION - ładowanie stałonapięciowe po osiągnięciu napięcia: 14,4/14,3/14,1V w oczekiwaniu na osiągnięcie prądu ładowania 3A (+/- 0,2A) - etap FLOAT - podtrzymanie napięcia: 13,6/13,5/13,3V U A U F U S napięcie ładowania ABSORPTION 14,4/14,3/14,1V FLOAT 13,6/13,5/13,3V start ładowania 25A prąd ładowania maksymalny prąd ładowania 3A prąd przełączenia do fazy FLOAT BULK LED czerwona etap stałoprądowy ABSORPTION LED żółta etap stałonapięciowy FLOAT LED zielona etap podtrzymania

4 MADE IN POLAND FLOAT ABSORPTION 100% BULK /230V WET AGM GEL PANEL/RC Sygnalizacja etapów ładowania LED: zielona 115/230V - włączone zasilanie sieciowe ładowarki czerwona BULK - etap I - ładowanie stałoprądowe 25A +/-0,2A żółta ABSORPTION - etap II - ładowanie stałonapięciowe 14,4/14,3/14.1V zielona FLOAT - etap III - podtrzymanie napięcia 13,6/13,5/13,2V - koniec ładowania wł./wył. sieciowy CE ŁADOWARKA AKUMULATORÓW BATTERY CHARGER WET/AGM/GEL przewód sieciowy 3 ETAPY ŁADOWANIA/3 STAGE SWITCHING MODE przełącznik 25A/12V 115/230V 231 mm wentylator bezpiecznik 30A/12V BAT1(+) BAT2(+) LD-2512 BAT3(+) MASA/GROUND(-) 247 mm UWAGA. Odległość wentylatora od ściany > 15 cm. Odległość poboru powietrza od ściany > 10 cm. Odległość od od górnej pokrywy ładowarki do ściany > 20 cm. BAT3 BAT2 BAT gniazdo 115/230V wlot powietrza bezpiecznik 30A/12V mm wł./wył. sieciowy przełącznik 115/230V gniazdo RC - remote control suwak wyboru typu akumulatora UWAGA: W przypadku korzystania z ładowarki z dwóch napięć AC: 115V lub 230V - należy przed włączeniem koniecznie odpowiednio ustawić przełącznik 115/230V.

5 WET AGM GEL Zalecenia i małe problemy. Po podłączeniu do sieci 115/230V i po włączeniu zasilania nie świeci się LED zielona 115/230V Po włączeniu ładowarki do sieci świeci się LED zielona 115/230V i LED zielona FLOAT Po włączeniu ładowarki do sieci LED nie świecą się Po włączeniu ładowarki do sieci świeci się LED zielona 115/230V i LED czerwona BULK, długi czas pracy ładowarki w fazie BULK Po włączeniu ładowarki do sieci świeci się LED zielona 115/230V i LED żółta ABSORPTION, długi czas pracy ładowarki w fazie ABSORPTION Po zmianie charakterystyki ładowania: WET/AGM/GEL Wymiana bezpiecznika 12V brak napięcia sieci uszkodzony przewód zasilający uszkodzony bezpiecznik 12V akumulator jest naładowany następuje 3 faza ładowania FLOAT uszkodzony bezpiecznik 12V uszkodzony akumulator (prawdopodobne zwarcie celi) uszkodzony akumulator (akumulator ciągle pobiera zbyt duży prąd) koniecznie wyłącz i ponownie włącz ładowarkę włącznikiem sieciowym po wyłączeniu ładowarki i wyjęciu przewodu sieciowego z gniazda Z ładowarką LD-2512 współpracuje woltomierz cyfrowy RC-VOLT6 - pomiar 3 napięć - programowalne alarmy wysokich i niskich napięć - do wyboru 30 nazw akumulatorów - menu polskie/angielskie - podłączenie do gniazda RC - podświetlany LCD i przyciski WOLTOMIERZ/VOLTMETER RC-VOLT6 W skład zestawu wchodzi: - ładowarka LD zapasowy bezpiecznik bagnetowy 30A/12V - przewód zasilania 230V - instrukcja obsługi z gwarancją

6 Opis techniczny/technical data: Do ładowania akumulatorów kwasowo-ołowiowych for battery LID-ACID charging Sugerowana pojemność akumulatorów suggested battery capacity Wyjście/output DC napięcie absorpcji/boost voltage napięcie float/float voltage ilość wyjść/outputs bank maksymalny prąd/current max. Wejście/input AC napięcie/voltage AC częstotliwość/frequency sprawność/efficiency pobór prądu/current AC Zabezpieczenia/protection Inne/other temperatura pracy/working temperature wilgotność względna/working humidity napięcie probiercze/withstand voltage AC emisja EMC/EMC emission odpornośćemc/emc immunity Deklaracja CE/CE mark Wymiary/dimensions Waga/weight elektrolit w płynie/wet elektrolit w wacie szklanej/agm żelowych/gel Ah WET=14,4V/AGM=14,3V/GEL=14,1V WET=13,6V/AGM=13,5V/GEL=13,3V 3 25A (+/-0,2A) V/ V 48-65Hz >86% 3,7A/230V;7,1A/115V zwarcie/short circuit przekroczenie napięcia over voltage: 16-18V przekroczenie temperatury wewnętrznej/over temperature odwrotna polaryzacja -20 C do 60 C 20-90% I/P-O/P:3kV I/P-FG:1,5kV O/P-FG:0,5kV zgodne z EN55022 class B zgodne z EN ,3,4,5,6,8,11 EN55024 tak/yes 247x231x45 (mm) 2,7kG

7 Gwarancja Intelle udziela gwarancji na czas 24 miesięcy liczony od daty zakupu. W przypadku niepoprawnej pracy ładowarkę należy dostarczyć do naprawy na własny koszt do siedziby firmy Intelle. Gwarancją nie są objęte uszkodzenia: - mechaniczne - wynikłe z zalania urządzenia - wynikłe z nieprawidłowego użytkowania urządzenia - w przypadku uszkodzenia wynikłego z niewłaściwej nastawy przełącznika 115/230V - w przypadku ingerencji w urządzenie osób trzecich oraz zerwania plomby data sprzedaży pieczęć i podpis data naprawy gwarancyjnej pieczęć i podpis data naprawy gwarancyjnej pieczęć i podpis data naprawy gwarancyjnej pieczęć i podpis Producent: INTELLE Chotomów ul. Żeligowskiego 27/3 intelle@intelle.pl T:

8 Urządzenia INTELLE Ładowarka LD Separator SE-3 MOSFET Separator SE-2/KEY MOSFET Separator SE-2/VOLT MOSFET Separator SE-3/STRONG MOSFET Separator diodowy SD-3 Separator diodowy SD-3/METER Separator ECM Woltomierz VOLT3 Amperomierz AMP3/60A Amperomierz AMP3/150A Woltomierz RC-VOLT6 Ładowanie sekwencyjne RC-SEKW Miernik poziomów RC-LEVEL Tablice rozdzielcze 12/24V 15A/12V, 2 wyjścia, 3-etapy ładowania, 115/230V 130A/12-24V, ładowanie/separownie 3-4 akumulatorów, włączany ze stacyjki 130A/12-24V, ładowanie/separownie 2 akumulatorów, włączany ze stacyjki 130A/12V, ładowanie/separownie 2 akumulatorów, włączany z pomiaru napięcia ładowania 250A/12-24V, ładowanie/separownie 2 akumulatorów, włączany ze stacyjki 110A/12-24V, ładowanie/separownie 3 akumulatorów, praca samoistna 110A/12V, ładowanie/separownie 3 akumulatorów, wyjście RC, praca samoistna 250A/12V-24V, ładowanie/separownie 2 akumulatorów, łączenie akumulatorów, włączany ze stacyjki cyfrowy, zakres: 9-19V, zasilany z mierzonego napięcia, pomiar napięcia na 3 akumulatorach, podświetlany cyfrowy, zakres: +/- 60A, zasilany z oddzielnego napięcia, z zewnętrznym bocznikiem, podświetlany cyfrowy, zakres: +/- 150A, zasilany z oddzielnego napięcia, z zewnętrznym bocznikiem, podświetlany cyfrowy, mikroprocesorowy, zakres: 9-19V, zasilany z mierzonego napięcia, pomiar napięcia na 6 akumulatorach, programowanie alarmów niskich i wysokich napięć, programowanie nazw akumulatorów, menu polskie lub angielskie, podświetlany LCD system mikroprocesorowy, zakres: 9-19V, system ładowania sekwencyjnego akumulatorów jeden po drugim lub grupowo, programowalny, zależny od wartości napięć i odmierzanego czasu, podświetlany LCD system mikroprocesorowy, system do pomiaru 6 poziomów cieczy, programowalny, podświetlany LCD wykonywane indywidualnie, z zabezpieczeniami automatycznymi, z frezowaniem szkicu jachtów, z sygnalizacją włączeń oświetlenia nawigacyjnego
