TP-RH 24 E _11012 Oryginalna instrukcja obsługi. Młotowiertarka

Transkrypt

1 TP-RH 24 E _11012 Oryginalna instrukcja obsługi Młotowiertarka

2

3

4 OSTRZEŻENIE W celu zmniejszenia ryzyka zranienia przeczytać instrukcję obsługi Nosić nauszniki ochronne. Nosić nauszniki ochronne. Nosić okulary ochronne. Powstające podczas pracy iskry, trociny, odłamki i kurz mogą powodować utratę wzroku. Nosić maskę ochronną. Przy obrabianiu drewna i innych materiałów mogą powstawać szkodliwe dla zdrowia pyły. Materiał azbestowy nie może być obrabiany! Aby uniknąć uszkodzenia urządzenia, przełączanie pomiędzy funkcjami powinno następować, gdy urządzenie zatrzyma się. Uwaga! Podczas użytkowania urządzenia należy przestrzegać wskazówek bezpieczeństwa w celu uniknięcia zranień i uszkodzeń. Z tego względu proszę dokładnie zapoznać się z instrukcją obsługi/wskazówkami bezpieczeństwa. Proszę zachować instrukcje i wskazówki, aby można było w każdym momencie do nich wrócić. W razie przekazania urządzenia innej osobie, proszę wręczyć jej również instrukcję obsługi / wskazówki bezpieczeństwa. Nie odpowiadamy za wypadki i uszkodzenia zaistniałe w wyniku nieprzestrzegania niniejszej instrukcji. 1. Wskazówki bezpieczeństwa Właściwe wskazówki bezpieczeństwa znajdują się w załączonym zeszycie! Ostrzeżenie Przeczytać wszystkie wskazówki bezpieczeństwa i instrukcje. Nieprzestrzeganie niżej wymienionych instrukcji może spowodować porażenie prądem, niebezpieczeństwo pożaru i/lub ciężkie zranienia. Nieprzestrzeganie niżej wymienionych instrukcji może spowodować porażenie prądem, niebezpieczeństwo pożaru i/lub ciężkie zranienia. 2. Opis urządzenia i zakres dostawy 2.1 Opis urządzenia (rys. 1) 1. Osłona przeciwpyłowa 2. Tulejka blokująca 3a. Przełącznik rodzaju pracy 3b. Blokada przełącznika trybu pracy 4a. Włącznik/ Wyłącznik 4b. Przycisk blokujący 5. Uchwyt 6. Uchwyt antywibracyjny 7. Ogranicznik głębokości 8. Przełącznik obrotów prawo/ lewo 2.2 Zakres dostawy Proszę sprawdzić kompletność dostawy artykułu na podstawie opisanego zakresu dostawy. W przypadku braku części, najpóźniej w ciągu 5 dni roboczych od zakupu artykułu, proszę zwrócić się z dowodem zakupu do naszego centrum serwisowego. Proszę zwracać przy tym uwagę na tabelę świadczeń gwarancyjnych, która znajduje się na końcu tego wprowadzenia. Otworzyć opakowanie i ostrożnie wyciągnąć urządzenie. Usunąć materiał opakowaniowy oraz zabezpieczenia opakowaniowe/ i transportowe (jeśli są). Sprawdzić kompletność zakresu dostawy. Sprawdzić urządzenie i dodatki pod kątem uszkodzeń w transporcie. Jeśli to możliwe zachować opakowanie, aż do czasu upływu gwarancji. Uwaga! Urządzenie i opakowanie nie są zabawkami! Dzieci nie mogą się bawić elementami z tworzywa sztucznego, folią i małymi częściami! Istnieje niebezpieczeństwo połknięcia i uduszenia się! Ogranicznik głębokości Oryginalna instrukcja obsługi Wskazówki bezpieczeństwa 3. Użycie zgodne z przeznaczeniem Urządzenie przeznaczone jest do wiercenia udarowego w betonie, kamieniu i cegłach oraz do dłutowania przy zastosowaniu odpowiednich wierteł i dłut. Urządzenia używać tylko zgodnie z jego przeznaczeniem. Każde użycie, odbiegające od opisanego w niniejszej instrukcji jest niezgodne z przeznaczeniem urządzenia. Za powstałe w wyniku niewłaściwego użytkowania szkody lub zranienia odpowiedzialność ponosi użytkownik / właściciel, a nie producent. 4. Dane techniczne Zasilanie: V ~ 50 Hz Pobór mocy: W Liczba obrotów biegu jałowego: min-1 Liczba udarów: min-1 Maksymalna średnica wiercenia w betonie/ kamieniu: mm Klasa ochrony:... II/_ Waga:...0,20,9 kg Siła udaru:...0,30,0 J Energia uderzenia została zmierzona według nowych wytycznych EPTA 05 i dlatego może być o ok. 30% mniejsza niż wartości zmierzone wg. dotychczasowych wytycznych. Hałas i wibracje Poziom hałasu i wibracji wyliczono zgodnie z EN i EN Ciśnienie akustyczne LpA db (A) Tolerancja KpA...3 db Natężenie hałasu: LWA db (A) Tolerancja

5 KWA...3 db Młot udarowy nie jest przeznaczony do użytku na wolnym powietrzu, zgodnie z artykułem 3 dyrektywy 2000/14/EC_2005/88/EC. Nosić nauszniki ochronne. Nosić nauszniki ochronne. Wartości całkowite drgań (suma wektorowa 3 kierunków) mierzone są zgodnie z normą EN Wiercenie udarowe w betonie Wartość emisji drgań a h = 13,6 m/s2 Tolerancja K = 1,5 m/s2 Dłutowanie Wartość emisji drgań a h = 11,2 m/s2 Tolerancja K = 1,5 m/s2 Ostrzeżenie! Podana wartość emisji drgań została zmierzona według znormalizowanych procedur i może się zmieniać w zależności od sposobu używania elektronarzędzia w wyjątkowych przypadkach może wykraczać ponad podaną wartość. Podana wartość emisji drgań może zostać zastosowana analogicznie do innego elektronarzędzia. Podana wartość emisji drgań być może używana do wstępnego oszacowania negatywnego oddziaływania. Ograniczać powstawanie hałasu i wibracji do minimum! Używać wyłącznie urządzeń bez uszkodzeń. Regularnie czyścić urządzenie. Dopasować własny sposób pracy do urządzenia. Nie przeciążać urządzenia. W razie potrzeby kontrolować urządzenie. Nie włączać urządzenia, jeśli nie będzie używane. Nosić rękawice ochronne. Pozostałe zagrożenia Także w przypadku, gdy to elektronarzędzie będzie obsługiwane zgodnie z instrukcją, zawsze zachodzi ryzyko powstawania zagrożenia. W zależności od budowy i sposobu wykonania tego elektronarzędzia mogą pojawić się następujące zagrożenia: 1. Uszkodzenia płuc, w przypadku nie stosowania odpowiedniej maski przeciwpyłowej. 2. Uszkodzenia słuchu, w przypadku nie stosowania odpowiednich nauszników ochronnych. 3. Negatywny wpływ na zdrowie, w wyniku drgań ramion i dłoni, w przypadku, gdy urządzenie jest używane przez dłuższy czas lub w niewłaściwy sposób i bez przeglądów. 5. Przed uruchomieniem Kiedy wykonywane są prace, przy których narzędzie mogłoby dotknąć ukrytych przewodów prądu lub kabla zasilającego, trzymać urządzenie wyłącznie za izolowane przyczepne obszary. Kontakt z przewodami pod napięciem powoduje, że metalowe części urządzenia są też pod napięciem, co prowadzi do porażenia prądem. Przed podłączeniem urządzenia należy się upewnić, że dane na tabliczce znamionowej urządzenia są zgodne z danymi zasilania. Przed rozpoczęciem ustawiania urządzenia zawsze wyciągać wtyczkę z gniazdka. Za pomocą urządzenia do odszukiwania przewodów zbadać czy w miejscu pracy nie ma ukrytych przewodów elektrycznych, gazowych lub instalacji wodnej. 5.1 Uchwyt dodatkowy (rys. 2- poz. 6) Ze względów bezpieczeństwa używać młota udarowego tylko z uchwytem dodatkowym. Uchwyt dodatkowy (6) zapewnia dodatkowe trzymanie urządzenia podczas pracy. Dlatego proszę nie używać urządzenia bez dodatkowego uchwytu. Uchwyt dodatkowy (6) zamocowany jest na młocie za pomocą zacisku. Uchwyt dodatkowy (6) poluźnić obracając w kierunku przeciwnym do ruchu wskazówek zegara i wsunąć przez główkę wiertarki. Ustawić uchwyt dodatkowy w wybranej pozycji i z powrotem dokręcić. Uchwyt dodatkowy w tym modelu zamocowany jest na urządzeniu za pomocą elementów tłumiących drgania, co chroni użytkownika przed zmęczeniem w czasie pracy. Uchwyt dodatkowy (6) przeznaczony jest dla osób lewo- oraz praworęcznych. 5.2 Ogranicznik głębokości (rys. 3/poz. 7) Ogranicznik głębokości (7) trzymany jest przez uchwyt dodatkowy (6) za pomocą zacisku. Poluźnić uchwyt dodatkowy (6), odkręcając go w kierunku przeciwnym do ruchu wskazówek zegara i nałożyć ogranicznik głębokości. Ustawić ogranicznik głębokości (7) na równym poziomie z wiertłem. Pociągnąć ogranicznik głębokości (7) o wymaganą głębokość wiercenia. Ponownie przykręcić śrubę mocującą (6). Wiercić otwór, aż ogranicznik głębokości (7) dotknie obrabiany przedmiot. 5.3 Wkładanie narzędzia (rys. 4) Przed włożeniem wyczyścić narzędzie i lekko nasmarować chwyt narzędzia smarem. Pociągnąć do tyłu tulejkę blokującą (2) i zatrzymać. Narzędzie obracając wsunąć, aż do oporu w uchwyt. Puścić tuleję blokującą (2). Poprzez pociągnięcie narzędzia sprawdzić, czy jest zablokowane. 5.4 Wyciągnie narzędzia (rys. 5) Pociągnąć do tyłu tulejkę blokującą (A), zatrzymać i wyjąć narzędzie. 6. Obsługa Uwaga! W celu uniknięcia zagrożenia, należy trzymać urządzenie obiema rękami za uchwyty (5/6). W innym przypadku przy przewierceniu przewodów może powstać zagrożenie porażenia prądem! 6.1 Włącznik/ Wyłącznik (Rys. 6) Najpierw włożyć odpowiednie wiertło do urządzenia (patrz. 5.3). Dopiero wtedy włożyć wtyczkę do odpowiedniego gniazdka. Ustawić wiertarkę udarową bezpośrednio na wierconym miejscu.

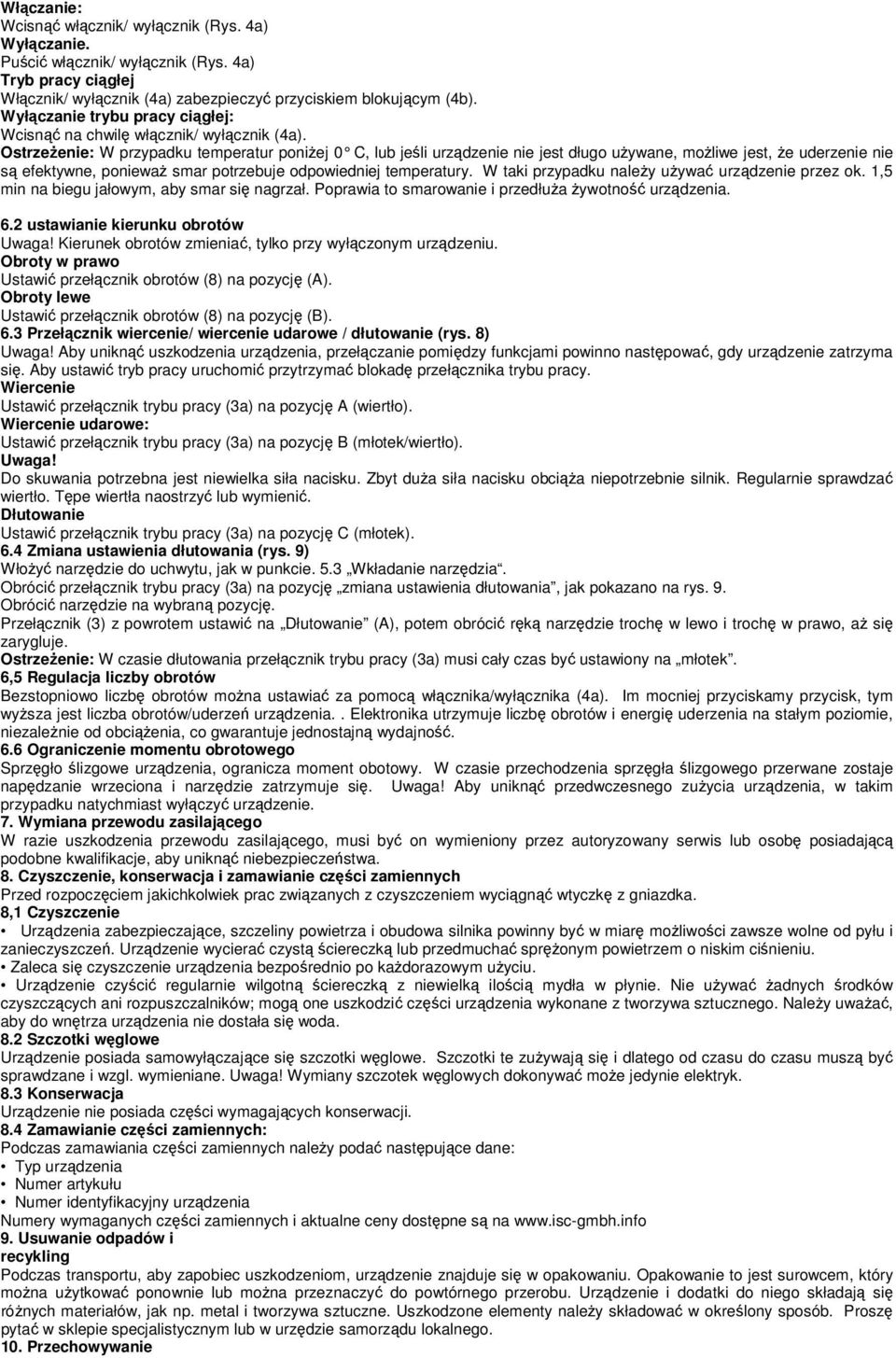

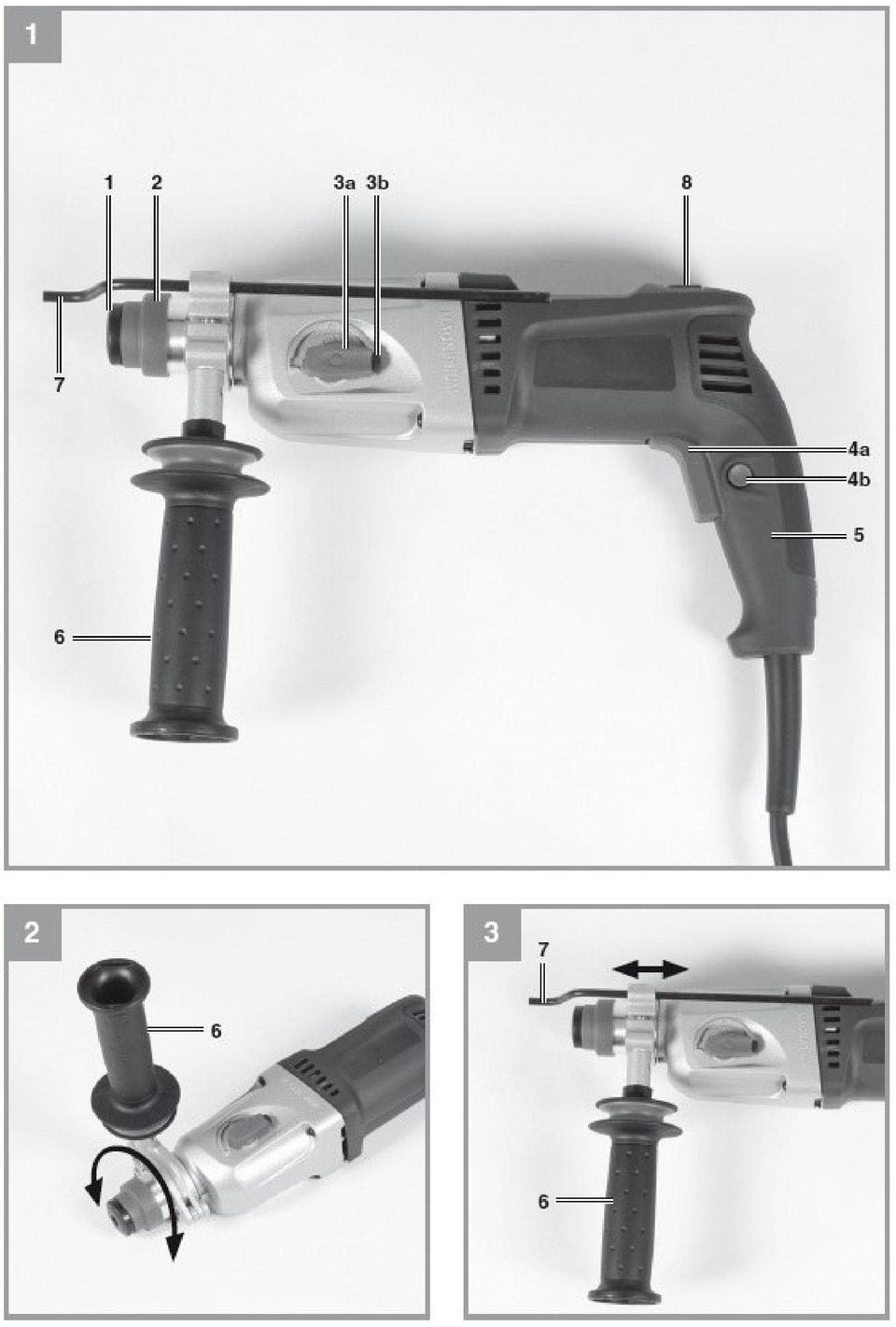

6 Włączanie: Wcisnąć włącznik/ wyłącznik (Rys. 4a) Wyłączanie. Puścić włącznik/ wyłącznik (Rys. 4a) Tryb pracy ciągłej Włącznik/ wyłącznik (4a) zabezpieczyć przyciskiem blokującym (4b). Wyłączanie trybu pracy ciągłej: Wcisnąć na chwilę włącznik/ wyłącznik (4a). Ostrzeżenie: W przypadku temperatur poniżej 0 C, lub jeśli urządzenie nie jest długo używane, możliwe jest, że uderzenie nie są efektywne, ponieważ smar potrzebuje odpowiedniej temperatury. W taki przypadku należy używać urządzenie przez ok. 1,5 min na biegu jałowym, aby smar się nagrzał. Poprawia to smarowanie i przedłuża żywotność urządzenia. 6.2 ustawianie kierunku obrotów Uwaga! Kierunek obrotów zmieniać, tylko przy wyłączonym urządzeniu. Obroty w prawo Ustawić przełącznik obrotów (8) na pozycję (A). Obroty lewe Ustawić przełącznik obrotów (8) na pozycję (B). 6.3 Przełącznik wiercenie/ wiercenie udarowe / dłutowanie (rys. 8) Uwaga! Aby uniknąć uszkodzenia urządzenia, przełączanie pomiędzy funkcjami powinno następować, gdy urządzenie zatrzyma się. Aby ustawić tryb pracy uruchomić przytrzymać blokadę przełącznika trybu pracy. Wiercenie Ustawić przełącznik trybu pracy (3a) na pozycję A (wiertło). Wiercenie udarowe: Ustawić przełącznik trybu pracy (3a) na pozycję B (młotek/wiertło). Uwaga! Do skuwania potrzebna jest niewielka siła nacisku. Zbyt duża siła nacisku obciąża niepotrzebnie silnik. Regularnie sprawdzać wiertło. Tępe wiertła naostrzyć lub wymienić. Dłutowanie Ustawić przełącznik trybu pracy (3a) na pozycję C (młotek). 6.4 Zmiana ustawienia dłutowania (rys. 9) Włożyć narzędzie do uchwytu, jak w punkcie. 5.3 Wkładanie narzędzia. Obrócić przełącznik trybu pracy (3a) na pozycję zmiana ustawienia dłutowania, jak pokazano na rys. 9. Obrócić narzędzie na wybraną pozycję. Przełącznik (3) z powrotem ustawić na Dłutowanie (A), potem obrócić ręką narzędzie trochę w lewo i trochę w prawo, aż się zarygluje. Ostrzeżenie: W czasie dłutowania przełącznik trybu pracy (3a) musi cały czas być ustawiony na młotek. 6,5 Regulacja liczby obrotów Bezstopniowo liczbę obrotów można ustawiać za pomocą włącznika/wyłącznika (4a). Im mocniej przyciskamy przycisk, tym wyższa jest liczba obrotów/uderzeń urządzenia.. Elektronika utrzymuje liczbę obrotów i energię uderzenia na stałym poziomie, niezależnie od obciążenia, co gwarantuje jednostajną wydajność. 6.6 Ograniczenie momentu obrotowego Sprzęgło ślizgowe urządzenia, ogranicza moment obotowy. W czasie przechodzenia sprzęgła ślizgowego przerwane zostaje napędzanie wrzeciona i narzędzie zatrzymuje się. Uwaga! Aby uniknąć przedwczesnego zużycia urządzenia, w takim przypadku natychmiast wyłączyć urządzenie. 7. Wymiana przewodu zasilającego W razie uszkodzenia przewodu zasilającego, musi być on wymieniony przez autoryzowany serwis lub osobę posiadającą podobne kwalifikacje, aby uniknąć niebezpieczeństwa. 8. Czyszczenie, konserwacja i zamawianie części zamiennych Przed rozpoczęciem jakichkolwiek prac związanych z czyszczeniem wyciągnąć wtyczkę z gniazdka. 8,1 Czyszczenie Urządzenia zabezpieczające, szczeliny powietrza i obudowa silnika powinny być w miarę możliwości zawsze wolne od pyłu i zanieczyszczeń. Urządzenie wycierać czystą ściereczką lub przedmuchać sprężonym powietrzem o niskim ciśnieniu. Zaleca się czyszczenie urządzenia bezpośrednio po każdorazowym użyciu. Urządzenie czyścić regularnie wilgotną ściereczką z niewielką ilością mydła w płynie. Nie używać żadnych środków czyszczących ani rozpuszczalników; mogą one uszkodzić części urządzenia wykonane z tworzywa sztucznego. Należy uważać, aby do wnętrza urządzenia nie dostała się woda. 8.2 Szczotki węglowe Urządzenie posiada samowyłączające się szczotki węglowe. Szczotki te zużywają się i dlatego od czasu do czasu muszą być sprawdzane i wzgl. wymieniane. Uwaga! Wymiany szczotek węglowych dokonywać może jedynie elektryk. 8.3 Konserwacja Urządzenie nie posiada części wymagających konserwacji. 8.4 Zamawianie części zamiennych: Podczas zamawiania części zamiennych należy podać następujące dane: Typ urządzenia Numer artykułu Numer identyfikacyjny urządzenia Numery wymaganych części zamiennych i aktualne ceny dostępne są na 9. Usuwanie odpadów i recykling Podczas transportu, aby zapobiec uszkodzeniom, urządzenie znajduje się w opakowaniu. Opakowanie to jest surowcem, który można użytkować ponownie lub można przeznaczyć do powtórnego przerobu. Urządzenie i dodatki do niego składają się różnych materiałów, jak np. metal i tworzywa sztuczne. Uszkodzone elementy należy składować w określony sposób. Proszę pytać w sklepie specjalistycznym lub w urzędzie samorządu lokalnego. 10. Przechowywanie

7 Urządzenie i jego wyposażenie dodatkowe przechowywać z dal od dzieci, w ciemnym, suchym i wolnym od wilgoci pmieszczeniu. Optymalna temperatura przechowywania to 5 do 30 C. Przechowywać urządzenie w oryginalnym opakowaniu. WARUNKI GWARANCJI Informujemy, że urządzenie objęte jest gwarancją w Einhell Polska przez 24 miesięcy od daty zakupu przez użytkownika. Gwarancja realizowana jest na podstawie dokumentu zakupu tj. paragonu lub faktury vat. Jeżeli w powyższych zapisach mowa jest o dowodach zakupu paragonach i fakturach, to dotyczy to wyłącznie dowodów sprzedaży wystawionych na terytorium RP. Informacje ogólne: Roszczenie z tytułu gwarancji rozpatrywane jest w serwisie firmy Einhell Polska Sp. z o.o., pod adresem ul.wymysłowskiego 1, Nowa Wieś Wrocławska. 1. O uznaniu roszczenia reklamacyjnego i o sposobie jego rozpatrzenia decyduje wyłącznie gwarant; roszczenie może być zrealizowane poprzez naprawę urządzenia. 2. Odpowiedzialność gwaranta jest ograniczona do obowiązku usunięcia wady uszkodzonego urządzenia. Roszczenie objęte gwarancją dotyczy wad powstałych z przyczyny tkwiącej w sprzedanym urządzeniu, które ujawniły się w czasie zgodnego z przeznaczeniem użytkowania. Termin i sposób realizacji gwarancji: 1. Rozpatrzenie reklamacji i wykonanie obowiązków z tytułu gwarancji zostanie wykonane niezwłocznie, najpóźniej w ciągu 14 dni roboczych od daty dostarczenia urządzenia do serwisu. 2. Uszkodzone urządzenie należy przysyłać lub osobiście dostarczyć do serwisu firmy Einhell Polska Sp. z o.o., na adres: ul.wymysłowskiego 1, Nowa Wieś Wrocławska w opakowaniu fabrycznym lub zastępczym zabezpieczającym towar przed uszkodzeniem wraz z akcesoriami i wyposażeniem standardowym, czyste, z czytelną tabliczką znamionową, zgłoszeniem reklamacyjnym wypełnionym i podpisanym przez reklamującego oraz danymi adresowymi, numerem telefonu i adresem mailowym osoby uprawnionej z gwarancji oraz dokumentem potwierdzającym zakup tj. paragon lub faktura vat. 3. Kontakt do firmy kurierskiej DHL, za pośrednictwem której należy odesłać urządzenie do serwisu znajduje się na stronie 4. Termin naprawy może ulec przedłużeniu o czas dostawy części zamiennych, w przypadku gdy serwis zamawia je u producenta. 5. Reklamujący znając numer listu przewozowego oraz za pośrednictwem strony może śledzić aktualny status reklamacji na każdym etapie rozpatrywania reklamacji. W razie pytań prosimy o kontakt z serwisem: 071/ / fax: 071/ Termin gwarancji ulega przedłużeniu o czas, w ciągu którego, wskutek wady rzeczy objętej gwarancją, uprawniony z gwarancji nie mógł z niej korzystać. Roszczenie gwarancyjne nie obejmuje: 1. Uszkodzeń: 1. wynikających z niewłaściwego użytkowania urządzenia, braku odpowiedniej konserwacji i czyszczenia konserwacji lub przechowywania w nieodpowiednich warunkach; 2. mechanicznych; 3. wynikających z eksploatacji urządzenia w sposób sprzeczny z zaleceniami producenta; 4. wynikających z eksploatacji urządzenia w sposób sprzeczny z udzielonymi pisemnie przez gwaranta wskazówkami; 5. wynikających z dokonania przez osobę uprawnioną z gwarancji lub osobę trzecią nieupoważnioną przez gwaranta jakichkolwiek zmian w urządzeniu, chyba że gwarant wyraził na to zgodę w formie pisemnej. 2. Czynności: 1. polegających na regulacji sprawnego towaru, a w przypadku przesłania takiego urządzenia do serwisu, gwarant ma prawo obciążyć konsumenta/użytkownika kosztami regulacji oraz przesyłki urządzenia; 2. które zgodnie z instrukcją obsługi, uprawniony z gwarancji zobowiązany jest wykonać we własnym zakresie i na własny koszt. Roszczenie gwarancyjne zostaje wykluczone w przypadku stwierdzenia: 1. Braku dowodu zakupu wystawionego na terytorium RP. 2. Eksploatacji urządzenia w sposób prowadzący do jego ponadnormatywnego zużycia lub użycia niezgodnego z przeznaczeniem (np. urządzeń dla majsterkowiczów w sposób profesjonalny i/lub zarobkowy). 3. Zniszczenia lub zabrudzenia tabliczki znamionowej uniemożliwiające identyfikację urządzenia. 4. Ingerencji w urządzenie przez uprawnionego z gwarancji lub osoby trzecie. 5. Niewłaściwej konserwacji i/lub przechowywania urządzenia bez zachowania zaleceń określonych w instrukcji.

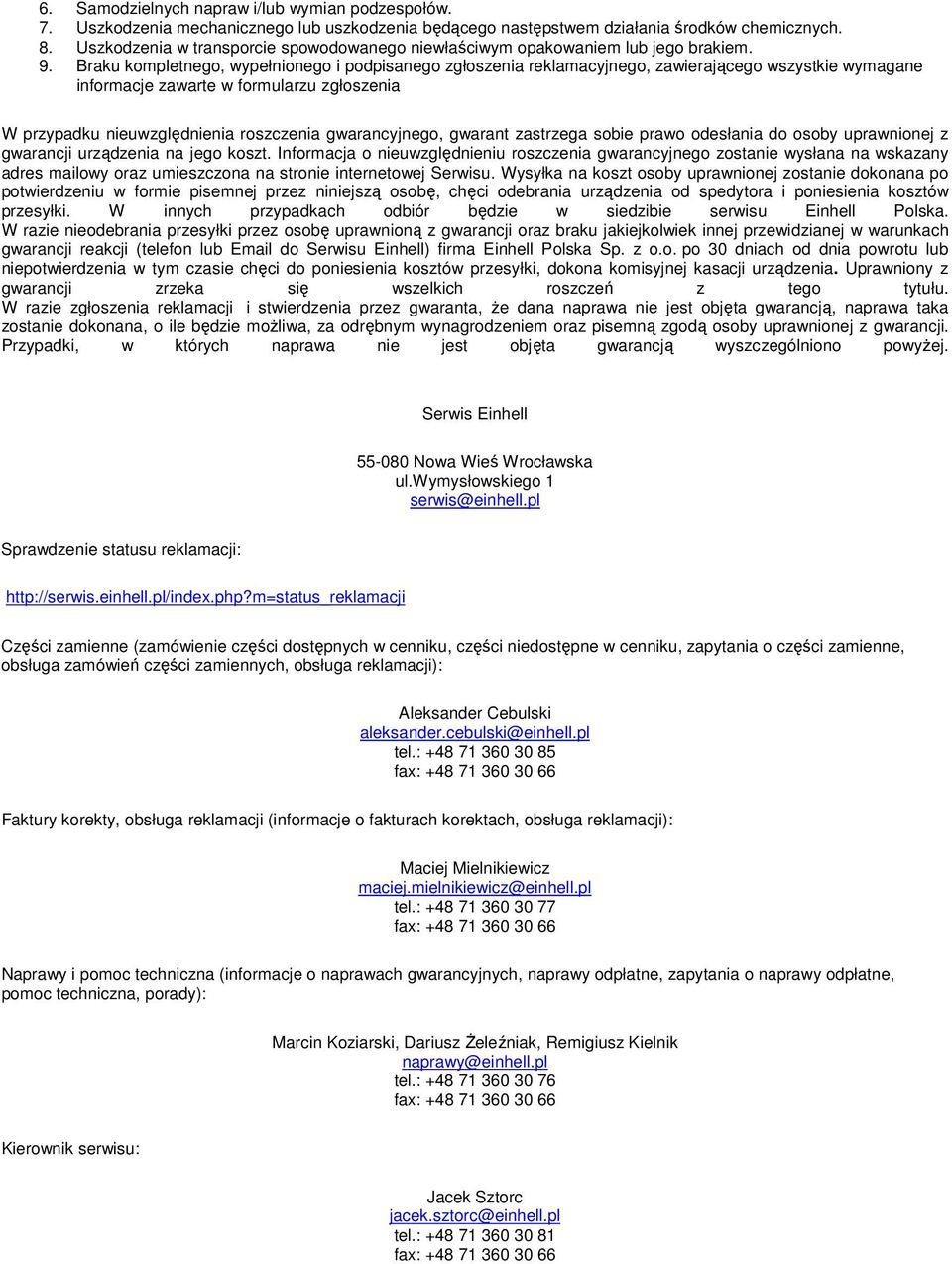

8 6. Samodzielnych napraw i/lub wymian podzespołów. 7. Uszkodzenia mechanicznego lub uszkodzenia będącego następstwem działania środków chemicznych. 8. Uszkodzenia w transporcie spowodowanego niewłaściwym opakowaniem lub jego brakiem. 9. Braku kompletnego, wypełnionego i podpisanego zgłoszenia reklamacyjnego, zawierającego wszystkie wymagane informacje zawarte w formularzu zgłoszenia W przypadku nieuwzględnienia roszczenia gwarancyjnego, gwarant zastrzega sobie prawo odesłania do osoby uprawnionej z gwarancji urządzenia na jego koszt. Informacja o nieuwzględnieniu roszczenia gwarancyjnego zostanie wysłana na wskazany adres mailowy oraz umieszczona na stronie internetowej Serwisu. Wysyłka na koszt osoby uprawnionej zostanie dokonana po potwierdzeniu w formie pisemnej przez niniejszą osobę, chęci odebrania urządzenia od spedytora i poniesienia kosztów przesyłki. W innych przypadkach odbiór będzie w siedzibie serwisu Einhell Polska. W razie nieodebrania przesyłki przez osobę uprawnioną z gwarancji oraz braku jakiejkolwiek innej przewidzianej w warunkach gwarancji reakcji (telefon lub do Serwisu Einhell) firma Einhell Polska Sp. z o.o. po 30 dniach od dnia powrotu lub niepotwierdzenia w tym czasie chęci do poniesienia kosztów przesyłki, dokona komisyjnej kasacji urządzenia. Uprawniony z gwarancji zrzeka się wszelkich roszczeń z tego tytułu. W razie zgłoszenia reklamacji i stwierdzenia przez gwaranta, że dana naprawa nie jest objęta gwarancją, naprawa taka zostanie dokonana, o ile będzie możliwa, za odrębnym wynagrodzeniem oraz pisemną zgodą osoby uprawnionej z gwarancji. Przypadki, w których naprawa nie jest objęta gwarancją wyszczególniono powyżej. Serwis Einhell Nowa Wieś Wrocławska ul.wymysłowskiego 1 serwis@einhell.pl Sprawdzenie statusu reklamacji: Części zamienne (zamówienie części dostępnych w cenniku, części niedostępne w cenniku, zapytania o części zamienne, obsługa zamówień części zamiennych, obsługa reklamacji): Aleksander Cebulski aleksander.cebulski@einhell.pl tel.: fax: Faktury korekty, obsługa reklamacji (informacje o fakturach korektach, obsługa reklamacji): Maciej Mielnikiewicz maciej.mielnikiewicz@einhell.pl tel.: fax: Naprawy i pomoc techniczna (informacje o naprawach gwarancyjnych, naprawy odpłatne, zapytania o naprawy odpłatne, pomoc techniczna, porady): Marcin Koziarski, Dariusz Żeleźniak, Remigiusz Kielnik naprawy@einhell.pl tel.: fax: Kierownik serwisu: Jacek Sztorc jacek.sztorc@einhell.pl tel.: fax:
