1 INSTRUKCJA OBSŁUGI Miernik przewodności GLF 100 RW (woda czysta) Nr produktu Strona 1 z 10

2 Strona 2 z 10

3 1 Przeznaczenie do użycia Precyzyjne pomiary przewodności w zastosowaniach wody czystej o przewodnościach poniżej 100µS/cm. Uwaga: woda z kra nu nie jest wodą czystą (kilka 100/µS/cm)! Zastosowania: Monitorowanie wody kotłowej Kontrola działania wymienników jonów Kontrola wody destylowanej/ demineralizowanej/ dejonizowanej itp. 2 Porady ogólne Dokładnie zapoznaj się w niniejszym dokumentem i pracą urządzenia przed jego użyciem. Zachowaj dokument pod ręką aby móc do niego zajrzeć w przypadku wątpliwości. 4 Obsługa i konserwacja Jeśli z lewej strony ekranu wyświetli się symbol "BAT, bateria jest słaba i pomiar będzie kontynuowany przez krótki czas. Jeśli na głównym ekranie wyświetli się symbol bat, bateria jest wyczerpana i należy ją wymienić. Wykonywanie pomiaru nie jest dłużej możliwe. Baterię należy wyjąc przy składowaniu urządzenia w temperaturze powyżej 50 C. Wskazówka: zalecamy wyjęcie baterii, jeśli urządzenie nie będzie używane przez dłuższy czas. Ryzyko wycieku. Ostrożnie obchodź się z urządzeniem i sondami. Używaj je wyłącznie zgodnie ze specyfikacjami (nie rzucaj, nie uderzaj nimi itp.). Chroń przed zabrudzeniem. Po włączeniu przyrządu wyświetli się test segmentów (wszystkie segmenty) a następnie P.off, jeśli włączona jest funkcja automatycznego odłączenia zasilania (patrz konfiguracja). Strona 3 z 10

4 6 Elementy wyświetlacza 1. BAT Wskazuje niski poziom baterii 2. Ekran pomiaru Weź pod uwagę dodatkowe strzałki i symbole na ekranie! 3. HLD Zmierzona wartość jest zamrożona 4. kompensacja temperatury Strzałki oznaczające aktywną kompensację temperatury nlf LIN NaCl Nieliniowa kompensacja temperatury Liniowa kompensacja temperatury Kompensacja słabych roztworów NaCl 5. Jednostka strzałki 7 Przyciski przyciśnięcie : pokaż temperaturę on/off długie przyciśnięcie :wył; krótkie Strona 4 z 10

5 mode wybierz wartość pomiaru / wartość min / wartość maks przyciśnij 2s: zresetuj wartość min i maks hold: wstrzymaj aktualny pomiar wartość ( HLD na ekranie) 7.1 Pamięć wartości Min-/max Najniższa i najwyższa zmierzona wartość od włączenia urządzenia zostanie zapisana. Wyświetl Wartość min (Lo): przyciśnij na chwilę przycisk mode ekran wyświetli Lo i Wartość min. Wyświetl Wartość maks (Hi): przyciśnij na chwilę mode ekran wyświetli Hi i Wartość maks. przywróć aktualną wartość: przyciśnij na chwilę mode wyświetli się aktualna wartość w wybranej jednostce. Usuń wartość Min / Maks: przyciśnij mode przez 2 sekundy, wartości Min i Maks zostaną usunięte; ekran wyświetli na chwilę CLr (clear) Pamięc wartości min i maks zapamiętuje najniższą i najwyższą wartość przewodności (oporowości) wraz z powiązaną temperaturą. Przyciśnięcie na chwilę ( ) zmienia pomiędzy min/maks wartością pomiarową a min/maks temperaturą. Po wyłączeniu i ponownym włączeniu wszystkie wartości min i maks zostaną usunięte. 7.2 Funkcja Hold Po przyciśnięciu przycisku hold, aktualna zmierzona wartość zostanie zamrożona (symbol: HLD) aż do ponownego przyciśnięcia przycisku. Następnie urządzenie będzie dokonywało pomiaru w normalny sposób. 8 Konfiguracja przyrządu Aby skonfigurować przyrządy zgodnie z potrzebami postępuj następująco: Wyłącz przyrząd. Włącz i przyciśnij przycisk mode- podczas testu segmentów ( ), aż ekran wyświetli pierwszy parametr P_oF. Jeśli parametr ma być edytowany, przyciśnij przycisk w górę lub w dół ( ), ustawienie parametru zostanie wyświetlone i można je zmienić przyciskami góra/dół i wyświetlić zmieniony parametr za pomocą Przejdź do kolejnego parametru przyciskiem parametr wartość znaczenie przycisk przyciski Auto Power-Off ustawienie fabryczne: Auto Auto Power-Off w minutach. Jeśli nie zostanie przyciśnięte, urządzenie zostanie wyłączone automatycznie aby zaoszczędzić baterie (zakres ustawień od 1 do 120 min). Automatyczne wyłączenie zasilania nie jest aktywne (praca ciągła) Strona 5 z 10

6 Jednostka wyświetlacza ustawienie fabryczne: cond µs/cm cond µs/cm resi MOhm*cm Pomiar przewodności w jednostkach µs/cm Pomiar oporowości w jednostkach MOhm*cm Zakres wyświetlacza ustawienie fabryczne: Auto Auto Pomiar w zakresie automatycznym µs/cm Jeśli Jednostka = cond µs/cm: zakres przewodności µs/cm µs/cm : zakres przewodności µs/cm µs/cm : zakres przewodności µs/cm (brak zakresu automatycznego).2000 MOhm*cm Jeśli Jednostka = resi MOhm*cm: zakres oporowości MOhm*cm MOhm*cm : zakres oporowości MOhm*cm MOhm*cm : zakres oporowości MOhm*cm Jednostka wyświetlacza temperatury: ustawienie fabryczne: C C temperatura wyświetlana w C F temperatura wyświetlana w F Kompensacja temperatury (tylko dla µs/cm and ms/cm) ustawienie fabryczne: nlf OFF nlf Lin na.cl Brak kompensacji temperatury pomiaru przewodności Nieliniowa kompensacja temperatury dla wody naturalnej zgodnie z EN (DIN 38404) w celu pomiaru wód gruntowych, wód powierzchniowych, wody pitnej i wody najczystszej Liniowa kompensacja temperatury za pomocą regulowanego współczynnika (t.lin) Kompensacja temperatury słabych roztworów NaCl zgodnie z DIN EN Temperatura referencyjna kompensacji temperatury (tylko dla t.cor <> off) ustawienie fabryczne: 25 C 25 C / 77 F Temperatura referencyjna 25 C / 77 F Strona 6 z 10

7 20 C / 68 F Temperatura referencyjna 20 C / 68 F Współczynnik kompensacji (tylko dla t.cor = Lin) ustawienie fabryczne: Współczynnik kompensacji temperatury w % / K. Współczynnik należy ocenić eksperymentalnie lub znaleźć w literaturze. Przywrócenie ustawień fabrycznych Ustawienia zostają zapisane Przywrócenie urządzenia do ustawień fabrycznych Przyciśnięcie ponowne zapisuje ustawienia, przyrząd uruchamia się ponownie (test segmentu). Pamiętaj: jeśli żaden przycisk nie zostanie przyciśnięty w trybie menu w ciągu 2 minut konfiguracja zostanie porzucona a wprowadzone ustawienia zostaną utracone! 9 Regulacja przyrządu Korekcja ogniwa może zmienić się wskutek naturalnego starzenia lub osadów na ogniwie pomiarowym. Jeśli masz do dyspozycji dokładną ciecz referencyjną możesz ustawić przyrząd poprzez stosowna zmianę skali ogniw. Pomiar temperatury jest bardzo stabilny i należy go regulować wyłącznie w bardzo rzadkich przypadkach. Aby ustawić przyrządy zgodnie z potrzebami, postępuj następująco. Wyłącz przyrząd. Włącz i przyciśnij przycisk hold- podczas testu segmentów ( ), aż ekran wyświetli pierwszy parametr SCL Jeśli parametr ma być edytowany, przyciśnij przycisk w górę lub w dół ( ), ustawienie parametru zostanie wyświetlone i można je zmienić przyciskami góra/dół i wyświetlić zmieniony parametr za pomocą Przejdź do kolejnego parametru przyciskiem Parametr Wartość Znaczenie przycisk przyciski Korekcja skali ogniwa pomiarowego Strona 7 z 10

8 Regulacja skali ogniw pomiarowych Przesunięcie temperatury C F Ustawienie przesunięcia pomiaru temperatury (patrz poniżej) Korekcja skali temperatury % Regulacja skali pomiaru temperatury Ekran = (zmierzona wartość przesunięcie ) * ( 1 + regulacja skali / 100) Przyciśnięcie ponowne zapisuje ustawienia, przyrząd uruchamia się ponownie (test segmentu). Pamiętaj: jeśli żaden przycisk nie zostanie przyciśnięty w trybie menu w ciągu 2 minut konfiguracja zostanie porzucona a wprowadzone ustawienia zostaną utracone! 10 Komunikaty systemowe Er. 1 = przekroczenie zakresu pomiarowego -- = Sensor Error Er. 7 = błąd systemu - urządzenie wykryło błąd systemu (wadliwy lub przekroczony dopuszczalny zakres temperatury otoczenia). Jeśli z lewej strony ekranu wyświetli się symbol "BAT, bateria jest słaba i pomiar będzie kontynuowany przez krótki czas. Jeśli na głównym ekranie wyświetli się symbol bat, bateria jest wyczerpana i należy ją wymienić. Wykonywanie pomiaru nie jest dłużej możliwe. 11 Sprawdzenie dokładności/usługi regulacyjne Dokładność można sprawdzić za pomocą roztworów testowych (sprzęt dodatkowy). Jeśli precyzja nie znajduje się już w zakresie dopuszczalnym, zalecamy odesłanie urządzenia do producenta celem jego regulacji. 12 Informacje ogólne o pomiarze niskiej przewodności Ogniwo pomiarowe przewodności Podczas pomiaru, ogniwo pomiarowe przewodności musi być zanurzone co najmniej 25mm od góry ogniwa pomiarowego w medium. Komora pomiarowa pomiędzy elektroda wewnętrzna a elektroda zewnętrzną nie może zawierać pęcherzy powietrza w trakcie pomiaru, precyzyjne wyniki wymagają odpowiedniego przepływu przez komorę pomiarową. Strona 8 z 10

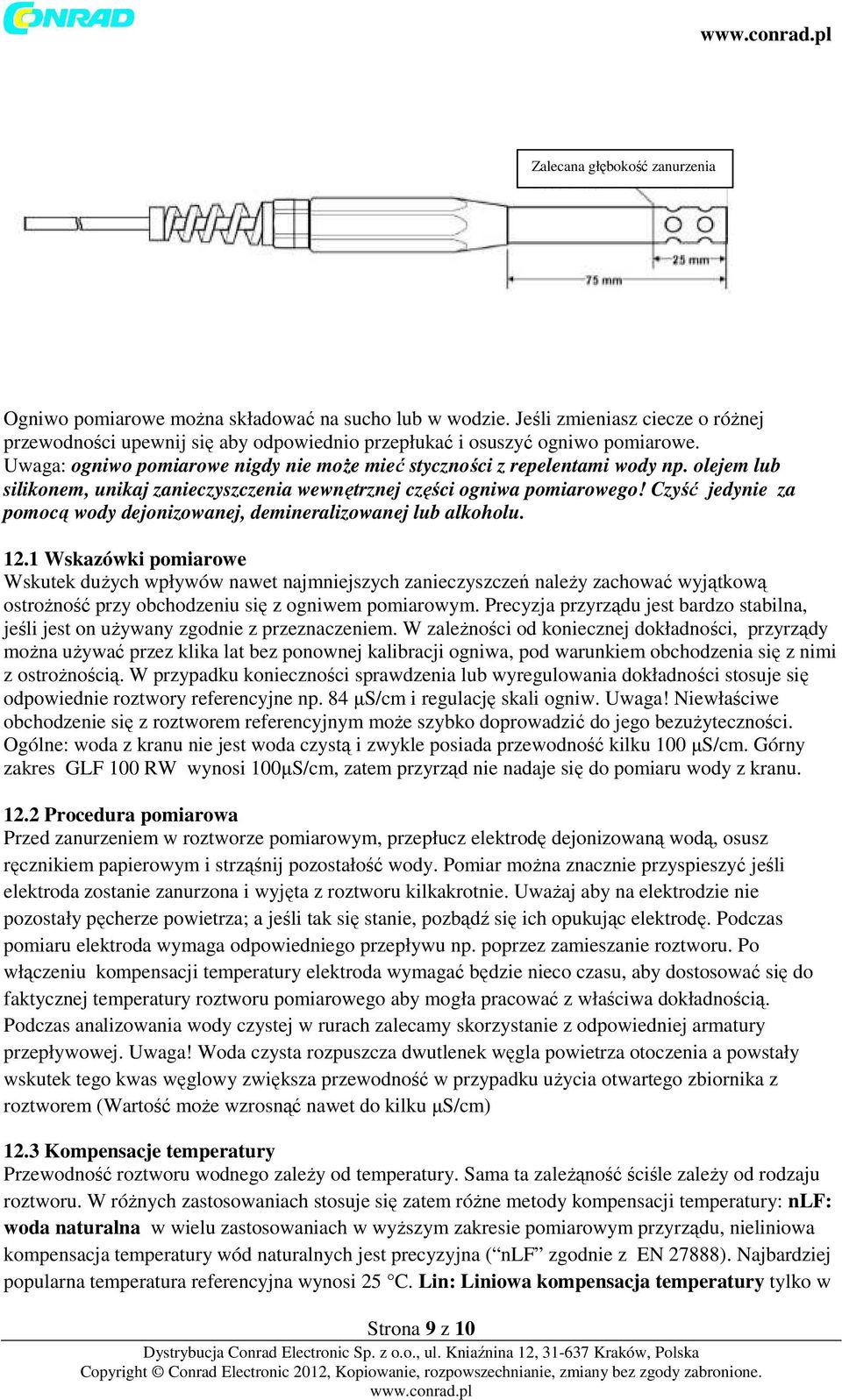

9 Zalecana głębokość zanurzenia Ogniwo pomiarowe można składować na sucho lub w wodzie. Jeśli zmieniasz ciecze o różnej przewodności upewnij się aby odpowiednio przepłukać i osuszyć ogniwo pomiarowe. Uwaga: ogniwo pomiarowe nigdy nie może mieć styczności z repelentami wody np. olejem lub silikonem, unikaj zanieczyszczenia wewnętrznej części ogniwa pomiarowego! Czyść jedynie za pomocą wody dejonizowanej, demineralizowanej lub alkoholu Wskazówki pomiarowe Wskutek dużych wpływów nawet najmniejszych zanieczyszczeń należy zachować wyjątkową ostrożność przy obchodzeniu się z ogniwem pomiarowym. Precyzja przyrządu jest bardzo stabilna, jeśli jest on używany zgodnie z przeznaczeniem. W zależności od koniecznej dokładności, przyrządy można używać przez klika lat bez ponownej kalibracji ogniwa, pod warunkiem obchodzenia się z nimi z ostrożnością. W przypadku konieczności sprawdzenia lub wyregulowania dokładności stosuje się odpowiednie roztwory referencyjne np. 84 µs/cm i regulację skali ogniw. Uwaga! Niewłaściwe obchodzenie się z roztworem referencyjnym może szybko doprowadzić do jego bezużyteczności. Ogólne: woda z kranu nie jest woda czystą i zwykle posiada przewodność kilku 100 µs/cm. Górny zakres GLF 100 RW wynosi 100µS/cm, zatem przyrząd nie nadaje się do pomiaru wody z kranu Procedura pomiarowa Przed zanurzeniem w roztworze pomiarowym, przepłucz elektrodę dejonizowaną wodą, osusz ręcznikiem papierowym i strząśnij pozostałość wody. Pomiar można znacznie przyspieszyć jeśli elektroda zostanie zanurzona i wyjęta z roztworu kilkakrotnie. Uważaj aby na elektrodzie nie pozostały pęcherze powietrza; a jeśli tak się stanie, pozbądź się ich opukując elektrodę. Podczas pomiaru elektroda wymaga odpowiedniego przepływu np. poprzez zamieszanie roztworu. Po włączeniu kompensacji temperatury elektroda wymagać będzie nieco czasu, aby dostosować się do faktycznej temperatury roztworu pomiarowego aby mogła pracować z właściwa dokładnością. Podczas analizowania wody czystej w rurach zalecamy skorzystanie z odpowiedniej armatury przepływowej. Uwaga! Woda czysta rozpuszcza dwutlenek węgla powietrza otoczenia a powstały wskutek tego kwas węglowy zwiększa przewodność w przypadku użycia otwartego zbiornika z roztworem (Wartość może wzrosnąć nawet do kilku µs/cm) 12.3 Kompensacje temperatury Przewodność roztworu wodnego zależy od temperatury. Sama ta zależąność ściśle zależy od rodzaju roztworu. W różnych zastosowaniach stosuje się zatem różne metody kompensacji temperatury: nlf: woda naturalna w wielu zastosowaniach w wyższym zakresie pomiarowym przyrządu, nieliniowa kompensacja temperatury wód naturalnych jest precyzyjna ( nlf zgodnie z EN 27888). Najbardziej popularna temperatura referencyjna wynosi 25 C. Lin: Liniowa kompensacja temperatury tylko w Strona 9 z 10
