1 RZECZPOSPOLITA POLSKA (12) OPIS PATENTOWY (19) PL (11) (13) B1 (21) Numer zgłoszenia: (51) Int.Cl. A47C 7/02 ( ) A47C 7/44 ( ) Urząd Patentowy Rzeczypospolitej Polskiej (22) Data zgłoszenia: (54) Siedzisko ergonomiczne (43) Zgłoszenie ogłoszono: BUP 02/09 (45) O udzieleniu patentu ogłoszono: WUP 01/10 (73) Uprawniony z patentu: LINIA ZDROWIE Niedzielski Czernicka Spółka Jawna J.,Warszawa,PL (72) Twórca(y) wynalazku: Wacław Niedzielski,Piaseczno,PL Katarzyna Czernicka,Warszawa,PL (74) Pełnomocnik: Piotrowicz Alicja, Rzecznik Patentowy, KULIKOWSKA & KULIKOWSKI PL B1

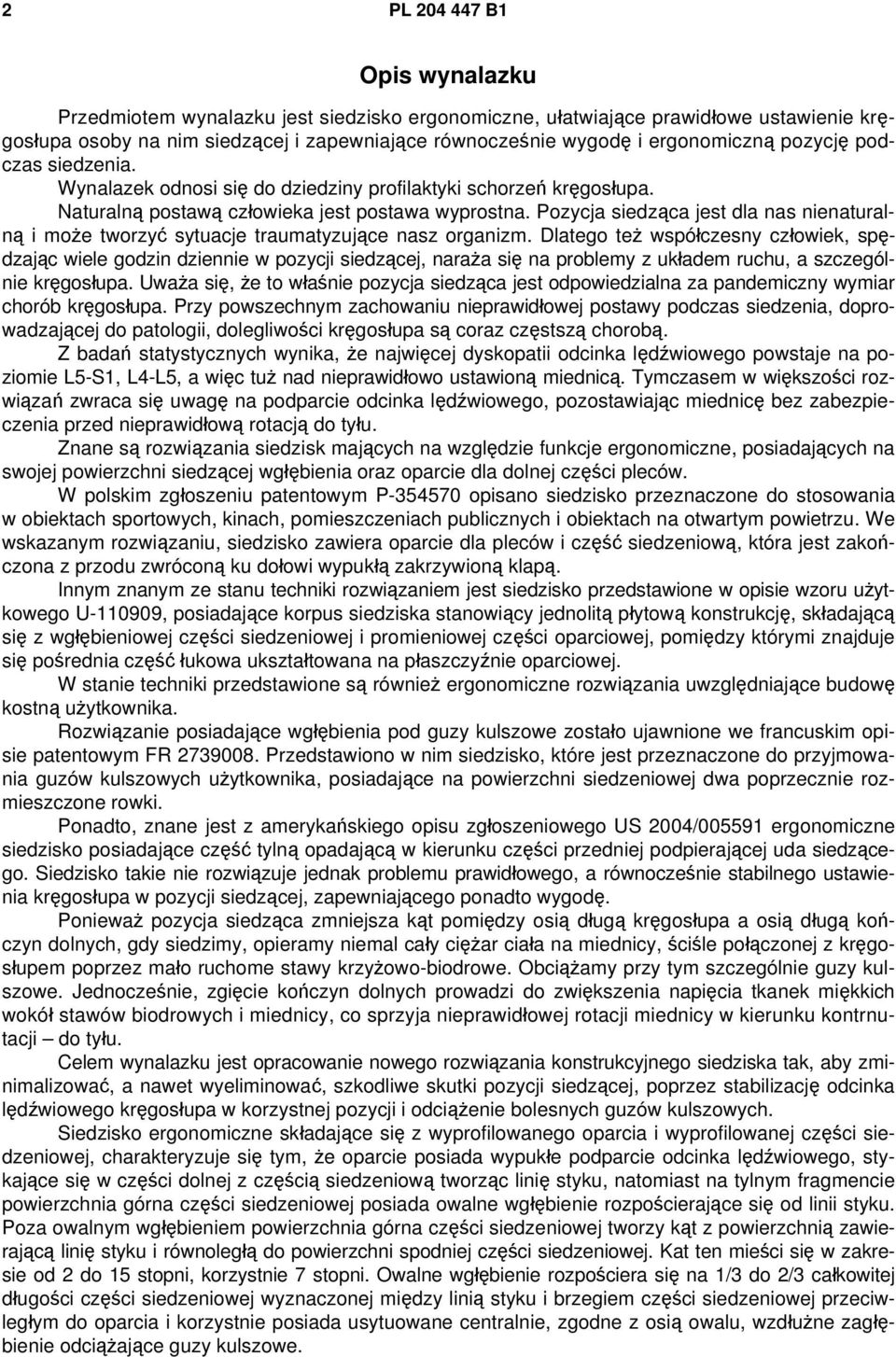

2 2 PL B1 Opis wynalazku Przedmiotem wynalazku jest siedzisko ergonomiczne, ułatwiające prawidłowe ustawienie kręgosłupa osoby na nim siedzącej i zapewniające równocześnie wygodę i ergonomiczną pozycję podczas siedzenia. Wynalazek odnosi się do dziedziny profilaktyki schorzeń kręgosłupa. Naturalną postawą człowieka jest postawa wyprostna. Pozycja siedząca jest dla nas nienaturalną i może tworzyć sytuacje traumatyzujące nasz organizm. Dlatego też współczesny człowiek, spędzając wiele godzin dziennie w pozycji siedzącej, naraża się na problemy z układem ruchu, a szczególnie kręgosłupa. Uważa się, że to właśnie pozycja siedząca jest odpowiedzialna za pandemiczny wymiar chorób kręgosłupa. Przy powszechnym zachowaniu nieprawidłowej postawy podczas siedzenia, doprowadzającej do patologii, dolegliwości kręgosłupa są coraz częstszą chorobą. Z badań statystycznych wynika, że najwięcej dyskopatii odcinka lędźwiowego powstaje na poziomie L5-S1, L4-L5, a więc tuż nad nieprawidłowo ustawioną miednicą. Tymczasem w większości rozwiązań zwraca się uwagę na podparcie odcinka lędźwiowego, pozostawiając miednicę bez zabezpieczenia przed nieprawidłową rotacją do tyłu. Znane są rozwiązania siedzisk mających na względzie funkcje ergonomiczne, posiadających na swojej powierzchni siedzącej wgłębienia oraz oparcie dla dolnej części pleców. W polskim zgłoszeniu patentowym P opisano siedzisko przeznaczone do stosowania w obiektach sportowych, kinach, pomieszczeniach publicznych i obiektach na otwartym powietrzu. We wskazanym rozwiązaniu, siedzisko zawiera oparcie dla pleców i część siedzeniową, która jest zakończona z przodu zwróconą ku dołowi wypukłą zakrzywioną klapą. Innym znanym ze stanu techniki rozwiązaniem jest siedzisko przedstawione w opisie wzoru użytkowego U , posiadające korpus siedziska stanowiący jednolitą płytową konstrukcję, składającą się z wgłębieniowej części siedzeniowej i promieniowej części oparciowej, pomiędzy którymi znajduje się pośrednia część łukowa ukształtowana na płaszczyźnie oparciowej. W stanie techniki przedstawione są również ergonomiczne rozwiązania uwzględniające budowę kostną użytkownika. Rozwiązanie posiadające wgłębienia pod guzy kulszowe zostało ujawnione we francuskim opisie patentowym FR Przedstawiono w nim siedzisko, które jest przeznaczone do przyjmowania guzów kulszowych użytkownika, posiadające na powierzchni siedzeniowej dwa poprzecznie rozmieszczone rowki. Ponadto, znane jest z amerykańskiego opisu zgłoszeniowego US 2004/ ergonomiczne siedzisko posiadające część tylną opadającą w kierunku części przedniej podpierającej uda siedzącego. Siedzisko takie nie rozwiązuje jednak problemu prawidłowego, a równocześnie stabilnego ustawienia kręgosłupa w pozycji siedzącej, zapewniającego ponadto wygodę. Ponieważ pozycja siedząca zmniejsza kąt pomiędzy osią długą kręgosłupa a osią długą kończyn dolnych, gdy siedzimy, opieramy niemal cały ciężar ciała na miednicy, ściśle połączonej z kręgosłupem poprzez mało ruchome stawy krzyżowo-biodrowe. Obciążamy przy tym szczególnie guzy kulszowe. Jednocześnie, zgięcie kończyn dolnych prowadzi do zwiększenia napięcia tkanek miękkich wokół stawów biodrowych i miednicy, co sprzyja nieprawidłowej rotacji miednicy w kierunku kontrnutacji do tyłu. Celem wynalazku jest opracowanie nowego rozwiązania konstrukcyjnego siedziska tak, aby zminimalizować, a nawet wyeliminować, szkodliwe skutki pozycji siedzącej, poprzez stabilizację odcinka lędźwiowego kręgosłupa w korzystnej pozycji i odciążenie bolesnych guzów kulszowych. Siedzisko ergonomiczne składające się z wyprofilowanego oparcia i wyprofilowanej części siedzeniowej, charakteryzuje się tym, że oparcie posiada wypukłe podparcie odcinka lędźwiowego, stykające się w części dolnej z częścią siedzeniową tworząc linię styku, natomiast na tylnym fragmencie powierzchnia górna części siedzeniowej posiada owalne wgłębienie rozpościerające się od linii styku. Poza owalnym wgłębieniem powierzchnia górna części siedzeniowej tworzy kąt z powierzchnią zawierającą linię styku i równoległą do powierzchni spodniej części siedzeniowej. Kat ten mieści się w zakresie od 2 do 15 stopni, korzystnie 7 stopni. Owalne wgłębienie rozpościera się na 1/3 do 2/3 całkowitej długości części siedzeniowej wyznaczonej między linią styku i brzegiem części siedzeniowej przeciwległym do oparcia i korzystnie posiada usytuowane centralnie, zgodne z osią owalu, wzdłużne zagłębienie odciążające guzy kulszowe.

3 PL B1 3 Powierzchnia górna części siedzeniowej i/lub dolna część wyprofilowanego oparcia w odmianie siedziska wyłożone są materiałem elastycznym, korzystnie silikonem. Wynalazek obejmuje także zastosowanie siedziska ergonomicznego opisanego powyżej we wszelkich konstrukcjach do siedzenia. I tak wynalazek obejmuje zastosowanie siedziska w ławce szkolnej. Zastosowanie według wynalazku obejmuje także konstrukcję do siedzenia, taką jak krzesło sportowe, krzesło stadionowe lub siedzisko kajakowe. Konstrukcją do siedzenia, w której siedzisko znajduje zastosowanie jest również krzesło, korzystnie krzesło biurowe, a także fotel, korzystnie fotel biurowy, fotel samochodowy, fotel samolotowy, fotel konferencyjny, fotel kinowo-teatralny oraz fotel stomatologiczny. Siedzisko może być ponadto zastosowane jako nakładka na konstrukcję do siedzenia. Siedzisko ergonomiczne, poprzez skośne ustawienie powierzchni, zachowuje kąt rozwarty pomiędzy osią długą kręgosłupa, a osią długą kończyn dolnych. Siedzisko to, dzięki specjalnym zagłębieniom i elastyczności materiału, amortyzuje siły nacisku na miednicę, a w szczególności odciąża guzy kulszowe. Szczególnym przejawem innowacyjności rozwiązania siedziska jest profil połączenia podparcia miednicy i kości krzyżowej z wgłębieniem w części siedzeniowej, co uniemożliwia ruch kontrnutacji i zachowuje prawidłowe ustawienie miednicy, a więc i kręgosłupa. Taki sposób łączenia siedziska z podparciem miednicy i odcinka lędźwiowego decyduje o ergonomice pozycji siedzącej. Siedzisko ergonomiczne pozwala zachować prawidłowe ustawienie miednicy i kości krzyżowej, a więc i krzywizny kręgosłupa podczas siedzenia, jednocześnie zapewniając komfort siedzenia poprzez specjalną strefę zagłębienia odciążającego w szczególności guzy kulszowe. Podłużny kształt tego zagłębienia zapewnia możliwość wygodnego korzystania z siedziska osób z różnym rozstawieniem guzów kulszowych, uzależnionym od wielkości miednicy. Przedmiot wynalazku w korzystnym przykładzie wykonania przedstawiony został na rysunku, na którym fig. 1 przedstawia przekrój poprzeczny siedziska ergonomicznego w widoku z boku, fig 2 - część siedzeniową siedziska ergonomicznego w widoku z góry. Siedzisko ergonomiczne posiada wyprofilowane oparcie stykające się z wyprofilowaną częścią siedzeniową. Oparcie 1 posiada wypukłe podparcie 2 odcinka lędźwiowego, stykające się w części dolnej z częścią siedzeniową tworząc linię styku 3, natomiast na tylnym fragmencie powierzchnia górna 4 części siedzeniowej posiada owalne wgłębienie 5 rozpościerające się od linii styku 3, zaś poza owalnym wgłębieniem 5 powierzchnia górna 4 części siedzeniowej tworzy kąt α z powierzchnią zawierającą linię styku 3 i równoległą do powierzchni spodniej 6 części siedzeniowej. Kąt α wynosi około 7. Owalne wgłębienie 5 rozpościera się na około 2/5 całkowitej długości części siedzeniowej, wyznaczonej między linią styku 3 i brzegiem części siedzeniowej przeciwległym do oparcia 1 oraz ma centralnie usytuowane wzdłużne zagłębienie dla odciążenia guzów kulszowych. W jednym z korzystnych przykładów wykonania oparcie ogranicza się do wypukłego podparcia 2 odcinka lędźwiowego, o wskazanym profilu. Siedzisko ergonomiczne znajduje zastosowanie we wszelkich typach konstrukcji do siedzenia, a więc przykładowo w ławce szkolnej, w krzesłach, takich jak krzesło biurowe, krzesło sportowe, krzesło stadionowe, w siedzisku kajakowym, lub w fotelu, takim jak fotel biurowy, fotel samochodowy, fotel samolotowy, fotel konferencyjny, fotel kinowo-teatralny czy fotel stomatologiczny. Siedzisko może być także stosowane jako nakładka na konstrukcję do siedzenia. Zastrzeżenia patentowe 1. Siedzisko ergonomiczne składające się z wyprofilowanego oparcia i wyprofilowanej części siedzeniowej, znamienne tym, że oparcie (1) posiada wypukłe podparcie (2) odcinka lędźwiowego, stykające się w części dolnej z częścią siedzeniową tworząc linię styku (3), natomiast na tylnym fragmencie powierzchnia górna (4) części siedzeniowej posiada owalne wgłębienie (5) rozpościerające się od linii styku (3), zaś poza owalnym wgłębieniem (5) powierzchnia górna (4) części siedzeniowej tworzy kąt (α) z powierzchnią zawierającą linię styku (3) i równoległą do powierzchni spodniej (6) części siedzeniowej. 2. Siedzisko według zastrz. 1, znamienne tym, że owalne wgłębienie (5) rozpościera się na 1/3 do 2/3 całkowitej długości części siedzeniowej, wyznaczonej między linią styku (3) i brzegiem części siedzeniowej przeciwległym do oparcia (1).

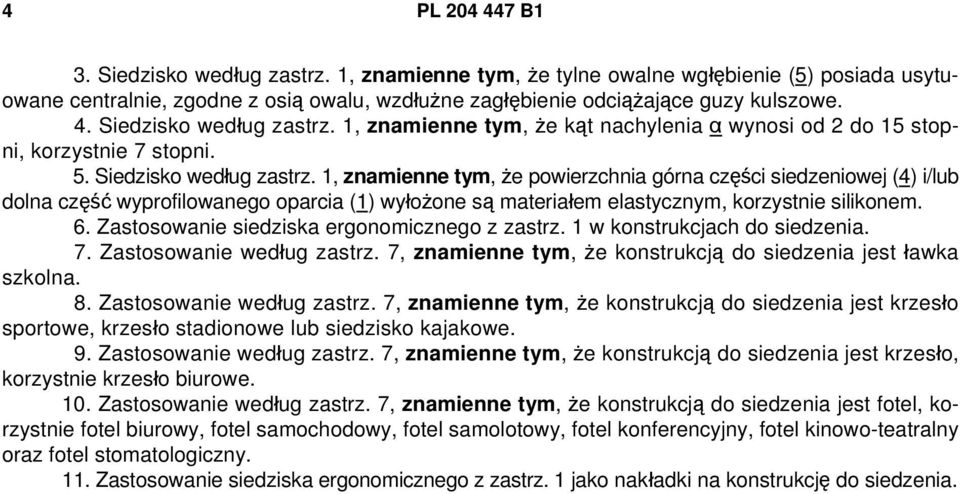

4 4 PL B1 3. Siedzisko według zastrz. 1, znamienne tym, że tylne owalne wgłębienie (5) posiada usytuowane centralnie, zgodne z osią owalu, wzdłużne zagłębienie odciążające guzy kulszowe. 4. Siedzisko według zastrz. 1, znamienne tym, że kąt nachylenia α wynosi od 2 do 15 stopni, korzystnie 7 stopni. 5. Siedzisko według zastrz. 1, znamienne tym, że powierzchnia górna części siedzeniowej (4) i/lub dolna część wyprofilowanego oparcia (1) wyłożone są materiałem elastycznym, korzystnie silikonem. 6. Zastosowanie siedziska ergonomicznego z zastrz. 1 w konstrukcjach do siedzenia. 7. Zastosowanie według zastrz. 7, znamienne tym, że konstrukcją do siedzenia jest ławka szkolna. 8. Zastosowanie według zastrz. 7, znamienne tym, że konstrukcją do siedzenia jest krzesło sportowe, krzesło stadionowe lub siedzisko kajakowe. 9. Zastosowanie według zastrz. 7, znamienne tym, że konstrukcją do siedzenia jest krzesło, korzystnie krzesło biurowe. 10. Zastosowanie według zastrz. 7, znamienne tym, że konstrukcją do siedzenia jest fotel, korzystnie fotel biurowy, fotel samochodowy, fotel samolotowy, fotel konferencyjny, fotel kinowo-teatralny oraz fotel stomatologiczny. 11. Zastosowanie siedziska ergonomicznego z zastrz. 1 jako nakładki na konstrukcję do siedzenia.

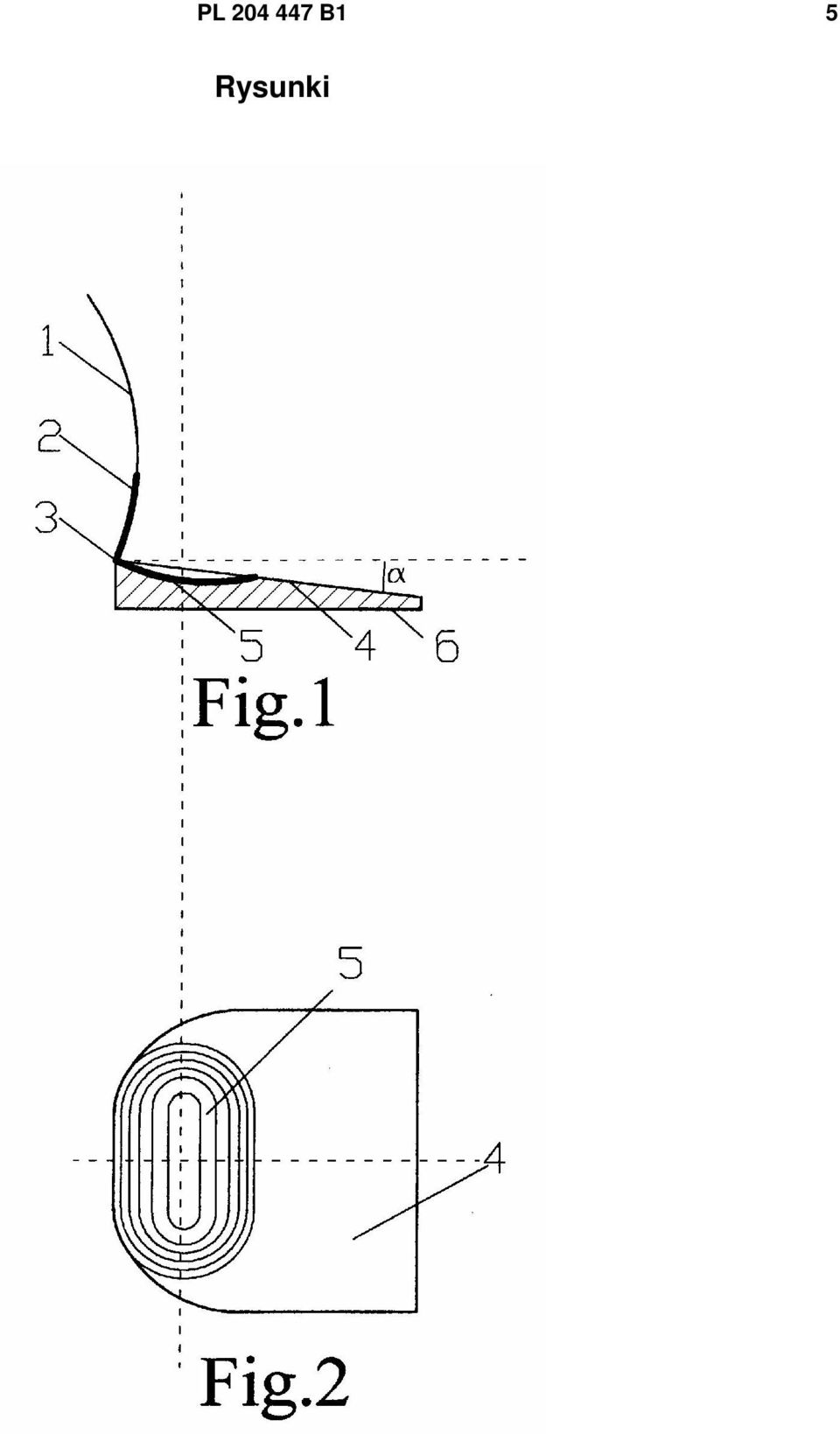

5 PL B1 5 Rysunki

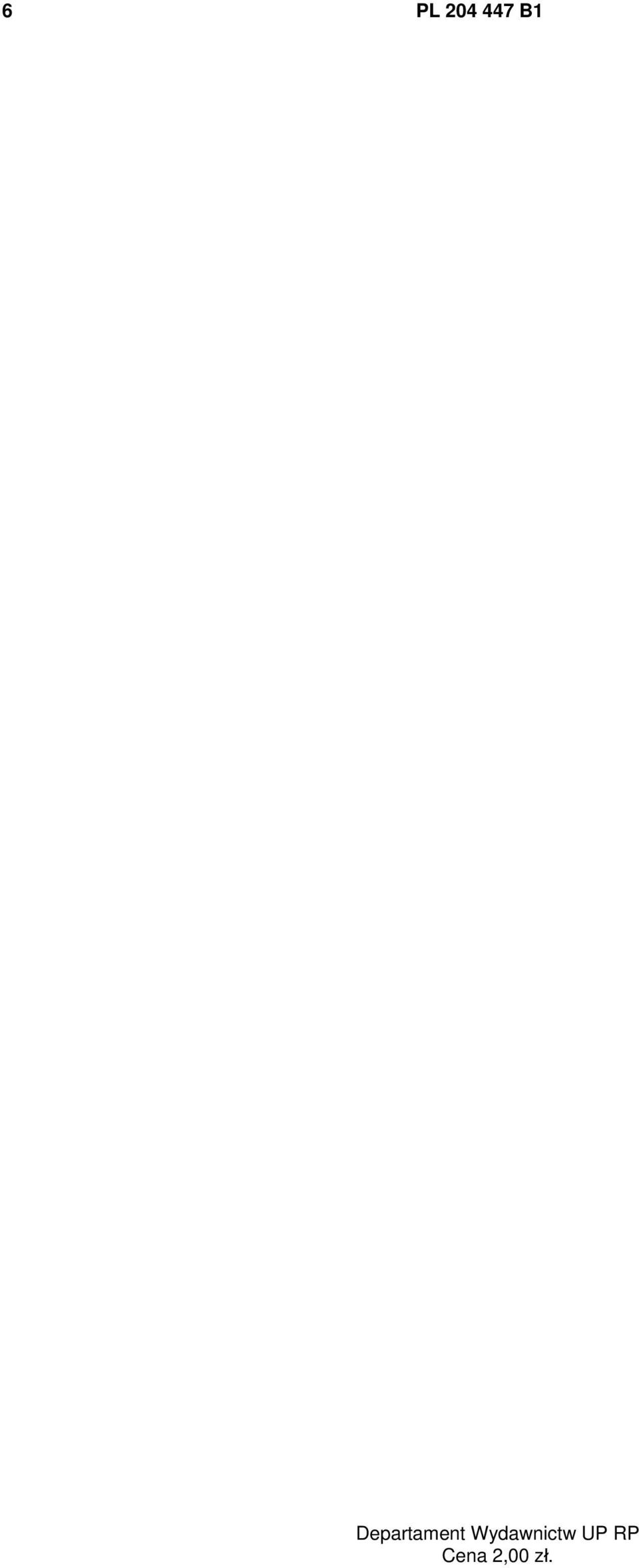

6 6 PL B1 Departament Wydawnictw UP RP Cena 2,00 zł.
