NOwOści TRYTYT Sp. z o.o. Biuro/Magazyn

Transkrypt

1 NOwOści

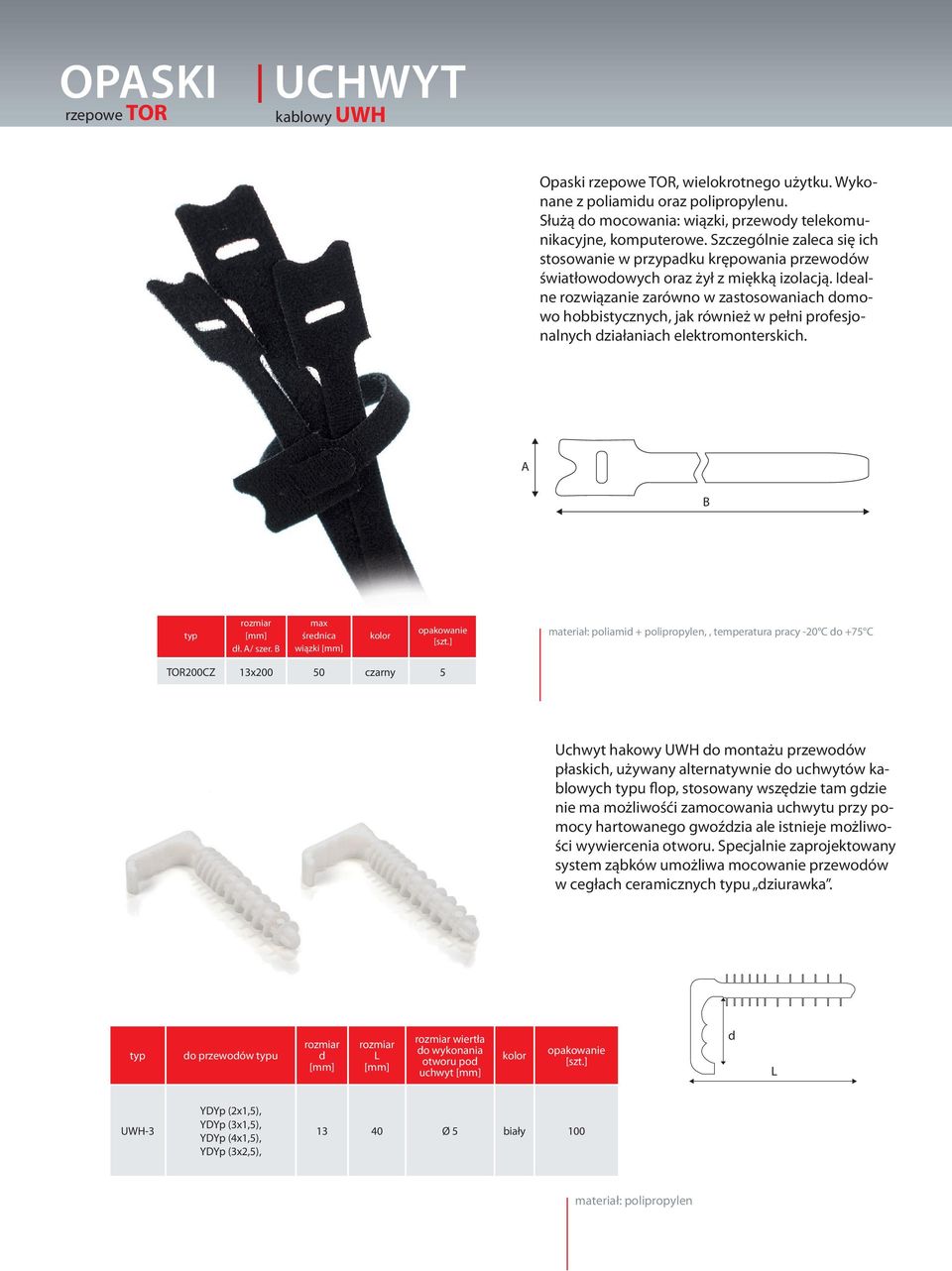

2 Opaski uchwyt rzepowe TOR kablowy UWH Opaski rzepowe TOR, wielokrotnego użytku. Wykonane z poliamidu oraz polipropylenu. Służą do mocowania: wiązki, przewody telekomunikacyjne, komputerowe. Szczególnie zaleca się ich stosowanie w przypadku krępowania przewodów światłowodowych oraz żył z miękką izolacją. Idealne rozwiązanie zarówno w zastosowaniach domowo hobbistycznych, jak również w pełni profesjonalnych działaniach elektromonterskich. A B rozmiar [mm] dł. A/ szer. B max średnica wiązki [mm] kolor materiał: poliamid + polipropylen,, temperatura pracy -20 C do +75 C TOR200CZ 13x czarny 5 Uchwyt hakowy UWH do montażu przewodów płaskich, używany alternatywnie do uchwytów kablowych u flop, stosowany wszędzie tam gdzie nie ma możliwośći zamocowania uchwytu przy pomocy hartowanego gwoździa ale istnieje możliwości wywiercenia otworu. Specjalnie zaprojektowany system ząbków umożliwa mocowanie przewodów w cegłach ceramicznych u dziurawka. do przewodów u rozmiar d [mm] rozmiar L [mm] rozmiar wiertła do wykonania otworu pod uchwyt [mm] kolor d L UWH-3 YDYp (2x1,5), YDYp (3x1,5), YDYp (4x1,5), YDYp (3x2,5), Ø 5 biały 100 materiał: polipropylen

3 Dławice zaslepki kablowe z odgiętką elastyczną Dławice kablowe z odgiętką elastyczną. Wysokiej jakości dławice kablowe mające na celu ochronę przewodów przed załamywaniem w bezpośredniej bliskości dławicy kablowej. średnica otworu skok gwintu rozmiary D B1 L1 L2 L3 Zakres dławienia przewodów [mm] MGEO ,25 8,3 6,9 7,9 19,6 53,3 3-6,5 10 MGEO ,5 10,9 10,5 15,5 23,4 74, MGEO ,5 15,0 14,0 15,0 28,5 96, MGEO ,5 18,6 18,4 15,2 29,4 111, materiał: poliamid 66, temperatura pracy -40 C do +85 C, kolor jasno szary, zgodne z UL 94V-2, zgodne z EN-50262:02 Zaślepki do dławic kablowych. Służą do tymczasowego, szybkiego i estetycznego zaślepienia otworów w dławicach kablowych. Tworzą pewną ochronę otworów wypustowych dławic kablowych, uniemożliwiając dostanie się do wnętrza wszelkiego rodzaju nieczystościom. dla dławic rozmiary A B C B ZDK-6 PG-7/PG9 MG-12 6,0 10,2 15,5 50 ZDK-9 PG-11/PG13,5 MG-16 9,5 15,6 15,5 50 ZDK-13 PG-16 MG-20 13,5 19,6 16,5 50 ZDK-17 PG-21 MG-25 17,5 24,4 17,0 50 ZDK-24 PG-29 MG-32 24,5 32,5 17,5 25 ZDK-31 PG-36 MG-40 31,5 41,5 18,0 10 C ZDK-38 PG-42 MG-50 38,9 47,2 18,0 10 ZDK-41 PG-48 MG-63 43,5 52,5 19,0 10 A Materiał: poliamid 66, kolor czarny 3

4 zaślepki do otworów Zaślepki do otworów. Służą do trwałego lub tymczasowego zaślepienia otworów z gwintem PG lub metrycznym we wszelkiego rodzaju obudowach, puszkach elektroinstalacyjnych itp. Dokręcane śrubokrętem płaskim. rozmiar gwintu rozmiary A B C D ZMG-12 M12 x 1,5 11,7 15,0 10,0 6,0 25 ZMG-16 M16 x 1,5 15,7 20,0 10,5 6,0 25 ZMG-20 M20 x 1,5 19,9 24,0 10,5 6,0 25 ZMG-25 M25 x 1,5 24,7 29,7 12,8 7,8 25 ZMG-32 M32 x 1,5 31,7 36,6 13,3 7,8 25 ZMG-40 M40 x 1,5 39,9 45,8 13,4 7,8 5 ZMG-50 M50 x 1,5 49,4 55,5 16,2 9,8 5 ZMG-63 M63 x 1,5 62,4 69,3 17,5 11,8 5 rozmiar gwintu rozmiary A B C D ZPG-7 PG 7 12,2 14,8 10,0 6,0 25 ZPG-9 PG 9 15,1 18,7 10,4 6,0 25 ZPG-11 PG 11 18,5 21,7 10,4 6,0 25 ZPG-13,5 PG 13,5 20,3 23,7 10,3 6,0 25 ZPG-16 PG 16 22,3 27,0 10,3 6,0 25 ZPG-21 PG 21 28,2 32,8 12,8 7,8 25 ZPG-29 PG 29 37,0 44,1 13,3 7,8 25 ZPG-36 PG 36 47,0 52,6 13,7 7,7 5 ZPG-42 PG 42 54,0 59,5 16,3 9,6 5 ZPG-48 PG 48 59,6 64,2 18,0 11,8 5 Materiał: poliamid 66, temperatura pracy -40 C do +85 C, kolor jasnoszary, grubość blachy od 0,8-3,2 mm, zgodne z UL 94V-2 4

5 Obejmy metalowe OFX Obejmy metalowe OFX służą do mocowania rurek i przewodów do podłoża za pomocą wszelkiego rodzaju wkrętów, kołków lub gwoździ. Metalowy uchwyt wraz z wykonaną z kauczuku syntetycznego (etylenopropylen) wkładką redukują przenoszenie drgań przez kabel, wiązkę kabli lub zamocowane rurki. dla wiązki o średnicy [mm] średnica otworu [mm] rozmiary D [mm] rozmiar S [mm] OFX-5 5 5,3 12 1,5 100 OFX-6 6 5,3 12 1,5 100 OFX-8 8 5,3 12 1,5 100 OFX ,3 12 1,5 100 OFX ,3 12 1,5 100 OFX ,3 12 1,5 100 OFX ,3 12 1,5 100 OFX ,3 12 1,5 100 OFX ,3 12 1,5 100 OFX ,3 12 1,5 100 OFX ,3 12 1,5 50 OFX ,3 12 1,5 50 OFX ,3 12 1,5 50 OFX ,3 12 1,5 50 OFX ,3 12 1,5 50 OFX ,3 12 1,5 50 OFX ,3 12 1,5 50 S D materiał: stal ocynkowana ogniowo + EPDM - etylenopropylen (kauczuk syntetyczny). zgodne z normą DIN 3016, temperatura pracy: -40 C do +120 C 5

6 kołek POBIJAK Taśma PPMB TPDK Kołek stalowy TKW. Wykonany ze stali hartowanej bezgwintowy wbijany kołek montażowy. Najczęściej stosowany łącznie z taśmami MB, MBCZ oraz PPMB umożliwiając ich montaż do podłoża. średnica długość [mm] kolor TKW 4 18 stalowy 200 materiał: stal hartowana Pobijak TPDK do montażu kołków. Wykonany ze stali hartowanej oraz wysokiej jakości tworzywa, pobijak do wbijania kołków TKW. Oprócz najwyższej jakości stalowego trzpienia umożliwia montaż do podłoża betonowego rur lub przewodów. Posiada wykonaną z tworzywa sztucznego osłonę dłoni, zabezpieczające przed przypadkowym uderzeniem. szerokość [mm] wysokość [mm] kolor TPDK stalowy+czarny 1 materiał: stal hartowana + tworzywo sztuczne Taśma PPMB, wykonana ze ściśle plecionego polipropylenu. W połączeniu z kołkami TKW umożliwia montaż do podłoża betonowego rur lub przewodów. kształt profilu kolor wymiar: szerokośćxgrubość [mm] [m] PPMB prosty czarny 15x1,0 15 6

7 UCHWYTY kablowe KKB Uchwyty kablowe KKB do tworzenia prostych tras kablowych. Stosowane alternatywnie do kanałów, korytek kablowych. Najczęściej wykorzystywane do prowadzenia kabli nad sufitami podwieszanymi. Umożliwają szybkie dokładanie i odejmowanie z tras kablowych przewodów. Mocowane do podłoża za pomocą śrub, kołków rozporowych, gwoździ. Modyfikacja trasy kablowej nie wymaga użycia dodatkowych narzędzi. maksymalna ilość przewodów NYM szerokość [mm] wysokość [mm] kolor 3x1,5 mm 2 KKB-8 8 jasnoszary 100 maksymalna ilość przewodów NYM szerokość [mm] wysokość [mm] kolor 3x1,5 mm 2 KKB jasnoszary 50 maksymalna ilość przewodów NYM szerokość [mm] wysokość [mm] kolor 3x1,5 mm 2 KKB jasnoszary 50 materiał: poliamid 6 (PA6), temperatura pracy pracy -40 C do +80 C (krótkotrwale do pracy +130 C) minimalna temperatura montażu -10 C. Podstawowa odporność na działanie promieni UV zapewnia żywotność uchwytu przy zastosowaniu zewnętrznym określa się na okres przynajmniej 5 lat. 7

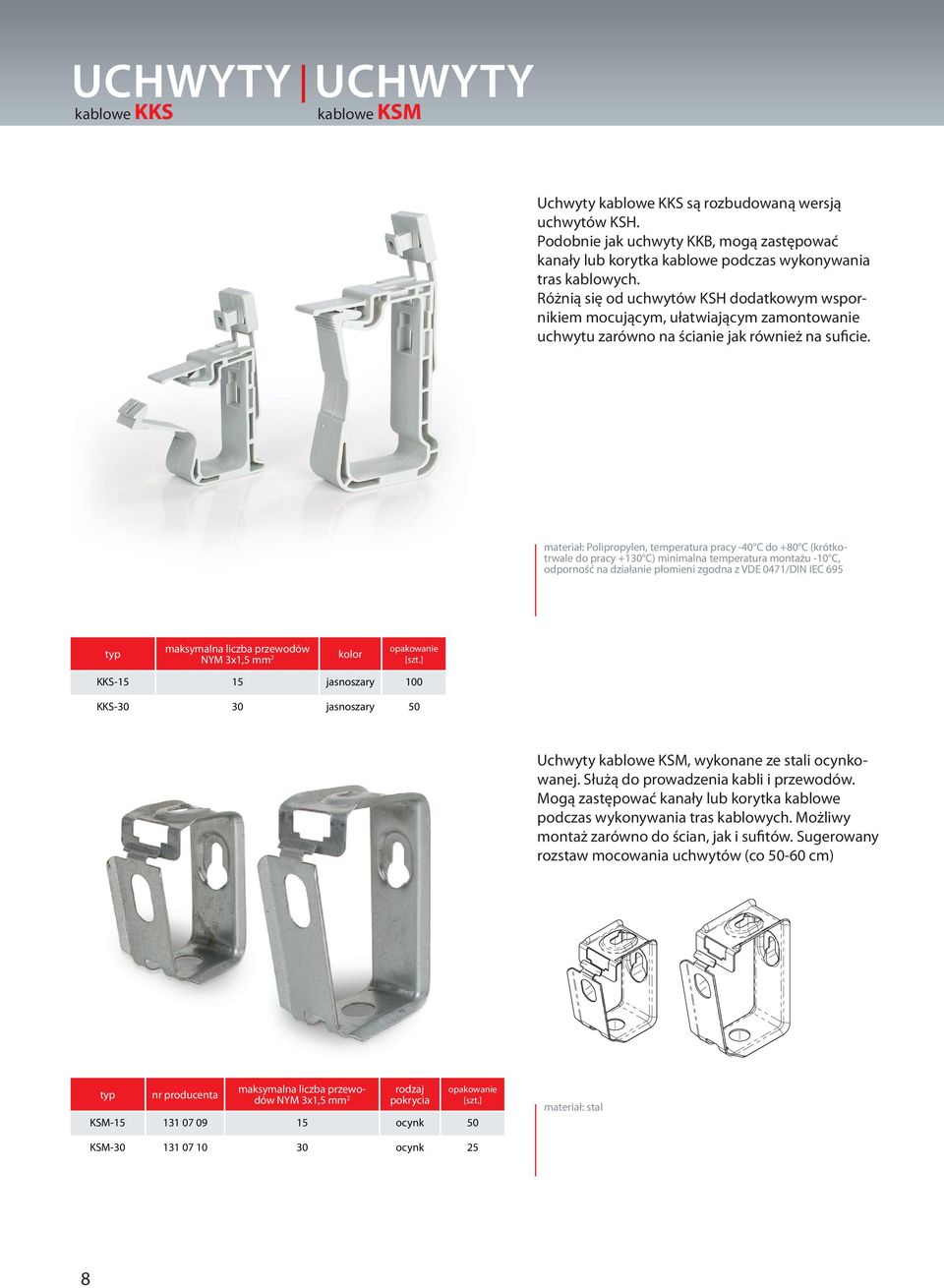

8 uchwyty uchwyty kablowe KKS kablowe KSM Uchwyty kablowe KKS są rozbudowaną wersją uchwytów KSH. Podobnie jak uchwyty KKB, mogą zastępować kanały lub korytka kablowe podczas wykonywania tras kablowych. Różnią się od uchwytów KSH dodatkowym wspornikiem mocującym, ułatwiającym zamontowanie uchwytu zarówno na ścianie jak również na suficie. materiał: Polipropylen, temperatura pracy -40 C do +80 C (krótkotrwale do pracy +130 C) minimalna temperatura montażu -10 C, odporność na działanie płomieni zgodna z VDE 0471/DIN IEC 695 maksymalna liczba przewodów NYM 3x1,5 mm 2 kolor KKS jasnoszary 100 KKS jasnoszary 50 Uchwyty kablowe KSM, wykonane ze stali ocynkowanej. Służą do prowadzenia kabli i przewodów. Mogą zastępować kanały lub korytka kablowe podczas wykonywania tras kablowych. Możliwy montaż zarówno do ścian, jak i sufitów. Sugerowany rozstaw mocowania uchwytów (co cm) nr producenta maksymalna liczba przewodów NYM 3x1,5 mm 2 rodzaj pokrycia KSM ocynk 50 materiał: stal KSM ocynk 25 8

9 Mufy żelowe Mufy żelowe SERIA IP68. Stosowane dla całkowitego zabezpieczania połączeń przewodów przed działaniem pyłu lub wody. Zapewniają uzyskanie stopnia szczelności IP68 na działanie wody do głębokości 10m. W mufach tej serii zastosowano nowe rozwiązania np: demontowane ścianki umożliwiające właściwe ułożenie przewodów lub żył, profilowane uszczelki zabezpieczające połączenie przed działaniem ciśnienia wody na głębokości 10 m. Mufy serii IP68 wyposażono w nakrętki dławiące, które mocują przewód oraz jednocześnie poprawiają szczelność mufy, zastosowano w nich prosty system uniemożliwiający samoodkręcanie się. W zależności od u mufy, zestaw zawiera złączkę umożliwiającą połączenie 1, 3 lub 5-żył o przekroju od 1,5 do 25 mm². SH6801A SH6801B SH6801C SH6801D SH6802A SH6803A przekrój kabla dla połączeń prostych mm 2 przewód zasilajacy przekrój kabla dla połączeń rozgałęziających przewód odprowadzający Typ złączki w zestawie SH6801A 1x śrubowa SH6801B - 3x1,5-6 3x1, torowa SH6801C - 3x1,5-6 3x1,5-6 3-torowa SH6801D - 5x2,5-6 5x2,5-6 5 konektorów ZALETY: - 100% wodoszczelne - 100% pyłoszczelne - demontowalne - dobra odporność mechaniczna - bezterminowy okres przechowywania i stosowania SH6802A - 5x2,5-10 5x2, torowa SH6803A - 5x x torowa materiał: poliamid + żel silikonowy temp. pracy: -20 C +90 C 9

10 REPLAY GEL REPLAY GEL - Przezroczysty żel silikonowy wielokrotnego użytku o niskiej lepkości. Dwuskładnikowy żel stosowany do izolowania połączeń w puszkach instalacyjnych. Od żelu u MPGEL- 100 odróżnia go możliwość wielokrotnego stosowania. parametry kolor wartości nominalne jasnozielony-przezroczysty Proporcje mieszania 1:1 Odporność dielektryczna Czas urabialności 23 C Czas polimeryzacji 23 C 24kV/mm 10min 25min Ph 6,5-8,5 Temperatura pracy -60 C +200 C skład zestawu [litr] MPGEL-3100 składające się z dwóch komponentów po 0,5 litra każdy 1,0 materiał: żel silikonowy, wolny od rozpuszczalników, niepodrażniający, bezwonny, nietoksyczny 10

11 FLO950 i 350 FLO950 - Półprzezroczysty, wolnoschnący smar silikonowy, redukuje tarcie i ułatwia układanie kabli elektrycznych oraz telekomunikacyjnych w rurach osłonowych oraz ciągach telekomunikacyjnych. W znacznym stopniu usprawnia przeciąganie przewodów na odcinkach na których występują różnego rodzaju nierówności, załamania oraz zakrzywienia. Nietoksyczny i zgodny z każdym em izolacji kabla. Nie zawiera wosku, tłuszczu. parametry Temperatura pracy Odporność na działanie płomienia UL94 wartości nominalne -40 C +85 C V2 Absorpcja wody 23 C i 50% wilgotności względnej 2,5% sprężystość 2750MPa Wydłużenie przy zerwaniu 70% Ph 6,5-8,5 Odporność chemiczna [litr] FLO950 0,95 materiał: silikon, temperatura stosowania -5 C +60 C, współczynnik tarcia dla kabli w izolacji PVC 0,11 FLO350 - Mlecznobiały, bezzapachowy płyn smarujący dla owych zastosowań w pracach elektrycznych. Umożliwia zmniejszenia tarcia, usprawnia układanie kabli elektrycznych i telekomunikacyjnych w rurach osłonowych oraz ciągach telekomunikacyjnych. W znacznym stopniu usprawniają przeciąganie przewodów na odcinkach na których występują różnego rodzaju nierówności, uskoki oraz zakrzywienia. Redukuje tarcie o 70%. Chemicznie obojętny, nietoksyczny, niepalny zgodny z każdego rodzaju tworzywem izolacji kabla. Zgodny z RoHS. [litr] FLO350 1,0 materiał: silikon, temperatura stosowania -5 C +50 C, redukcja tarcia do 70% Ph:6-7 11

12 TRYTYT Sp. z o.o. ul. Sumpera 9, Bielsko-Biała Biuro/Magazyn Międzyrzecze Międzyrzecze Górne tel , fax biuro@trytyt.com
