Elektroniczny przekaźnik ciśnienia

Transkrypt

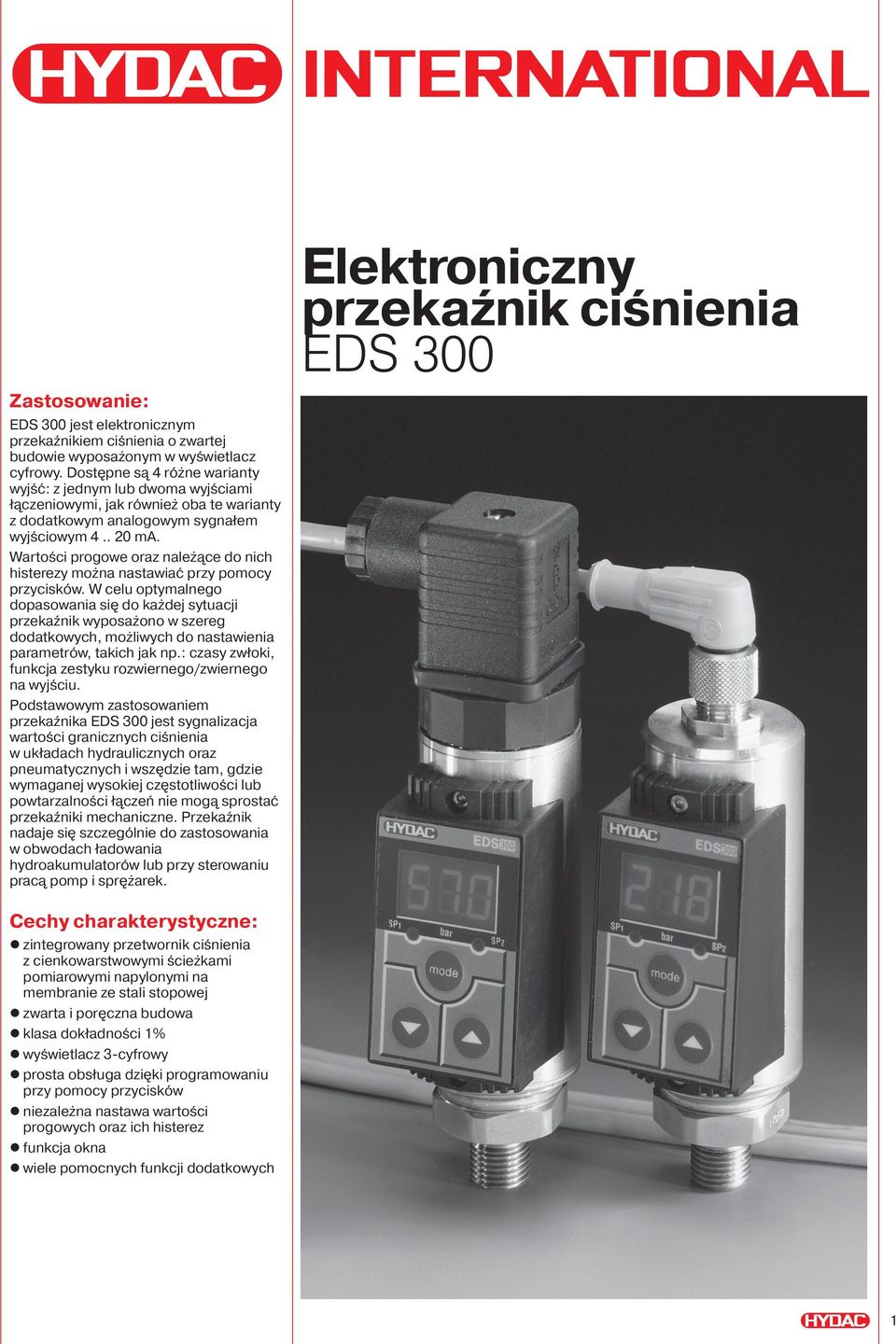

1 Zastosowanie: EDS 300 jest elektronicznym przekaźnikiem ciśnienia o zwartej budowie wyposażonym w wyświetlacz cyfrowy. Dost pne s 4 różne warianty wyjść: z jednym lub dwoma wyjściami ł czeniowymi, jak również oba te warianty z dodatkowym analogowym sygnałem wyjściowym ma. Wartości progowe oraz należ ce do nich histerezy można nastawiać przy pomocy przycisków. W celu optymalnego dopasowania si do każdej sytuacji przekaźnik wyposażono w szereg dodatkowych, możliwych do nastawienia parametrów, takich jak np.: czasy zwłoki, funkcja zestyku rozwiernego/zwiernego na wyjściu. Podstawowym zastosowaniem przekaźnika EDS 300 jest sygnalizacja wartości granicznych ciśnienia w układach hydraulicznych oraz pneumatycznych i wsz dzie tam, gdzie wymaganej wysokiej cz stotliwości lub powtarzalności ł czeń nie mog sprostać przekaźniki mechaniczne. Przekaźnik nadaje si szczególnie do zastosowania w obwodach ładowania hydroakumulatorów lub przy sterowaniu prac pomp i spr żarek. Elektroniczny przekaźnik ciśnienia EDS 300 Cechy charakterystyczne: l zintegrowany przetwornik ciśnienia z cienkowarstwowymi ścieżkami pomiarowymi napylonymi na membranie ze stali stopowej l zwarta i por czna budowa l klasa dokładności 1% l wyświetlacz 3-cyfrowy l prosta obsługa dzi ki programowaniu przy pomocy przycisków l niezależna nastawa wartości progowych oraz ich histerez l funkcja okna l wiele pomocnych funkcji dodatkowych 1

2 Możliwości nastaw: Wszystkie możliwe do zrealizowania na przekaźniku EDS 300 nastawy zebrane s w dwóch menu o przejrzystej strukturze. W celu ochrony przekaźnika przed niepoż danymi zmianami nastaw wyposażono go w możliwość blokady programowania. Zakresy nastaw wartości progowych oraz ich histerez: Zakres Wartość Histereza Skok pomia- progowa warrowy tości* w bar w bar in bar w bar 16 0, ,1.. 15,8 0,1 40 0, ,2.. 39,6 0, , ,5.. 99,0 0, , , , , , , , , ,0 * Wszystkie wartości podane w tabeli mog być zmieniane o wartość skoku. Funkcje dodatkowe: l możliwość wyboru nastaw wyjść ł czeniowych (funkcja punktów przeł czenia lub funkcja okna) l nastawny rodzaj podł czenia wyjść ł czeniowych (funkcja zestyku rozwiernego lub zwiernego) l nastawna wartość zwłoki wł czenia w zakresie 0, sek. l nastawna wartość zwłoki wył czenia w zakresie 0, sek l możliwość wyboru rodzaju wskazań (aktualne ciśnienie, wartość progowa 1, wartość progowa 2, wartość szczytowa, wyświetlacz zaciemniony) l możliwa dodatkowa korekta punktu zerowego w zakresie ±3% FS Wartości progowe nastawa górna / dolna: Pod poj ciem górnej nastawy wartości progowej rozumie si tak wartość ciśnienia, po osi gni ciu której (w czasie narostu ciśnienia) nast puje zmiana stanu wyjścia ł czeniowego. Ten stan wyjścia ł czeniowego utrzymuje si dot d, aż przy obniżaniu si ciśnienia nast pi przekroczenie dolnej nastawy wartości progowej. Nastaw doln wyznacza wielkość nastawionej histerezy przyporz dkowanej górnej wartości progowej (dolna wartość progowa = górna wartość progowa minus histereza). Sposób podł czenia wyjść: Wykonanie z 1 wyjściem ł czeniowym Gniazdko wg DIN 43650, 3-stykowe + PE Gniazdko 4-stykowe M12x1 Wykonanie z 2 wyjściami ł czeniowymi Gniazdko do wkr cania 4-stykowe, seria 714 M18 Gniazdko 4-stykowe, M12x1 Wykonanie z 1 wyjściem ł czeniowym i 1 wyjściem analogowym Gniazdko do wkr cania 4-stykowe, seria 714 M18 Gniazdko 4-stykowe M12x1 Wykonanie z 2 wyjściami ł czeniowymi i 1 wyjściem analogowym Gniazdko 5-stykowe, M12x1 ZAŁ. WYŁ. SP = górna nastawa progowa HY = histereza RSP = dolna wartość progowa (górna wartość progowa minus histereza) 2

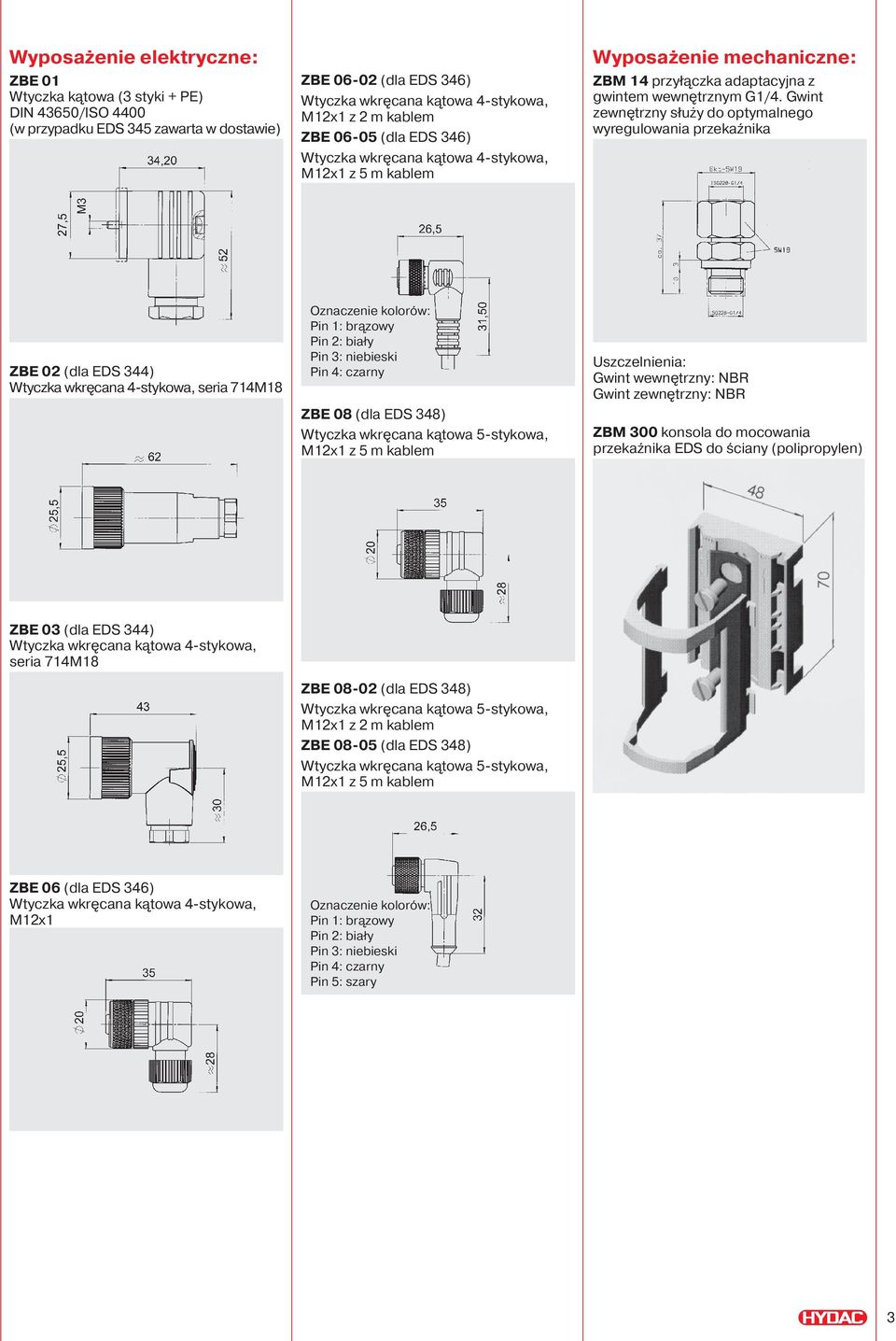

3 Wyposażenie elektryczne: ZBE 01 Wtyczka k towa (3 styki + PE) DIN 43650/ISO 4400 (w przypadku EDS 345 zawarta w dostawie) ZBE (dla EDS 346) M12x1 z 2 m kablem ZBE (dla EDS 346) Wyposażenie mechaniczne: ZBM 14 przył czka adaptacyjna z gwintem wewn trznym G1/4. Gwint zewn trzny służy do optymalnego wyregulowania przekaźnika ZBE 02 (dla EDS 344) Wtyczka wkr cana 4-stykowa, seria 714M18 Oznaczenie kolorów: Pin 1: br zowy Pin 2: biały Pin 3: niebieski Pin 4: czarny ZBE 08 (dla EDS 348) Uszczelnienia: Gwint wewn trzny: NBR Gwint zewn trzny: NBR ZBM 300 konsola do mocowania przekaźnika EDS do ściany (polipropylen) ZBE 03 (dla EDS 344) seria 714M18 ZBE (dla EDS 348) M12x1 z 2 m kablem ZBE (dla EDS 348) ZBE 06 (dla EDS 346) M12x1 Oznaczenie kolorów: Pin 1: br zowy Pin 2: biały Pin 3: niebieski Pin 4: czarny Pin 5: szary 3

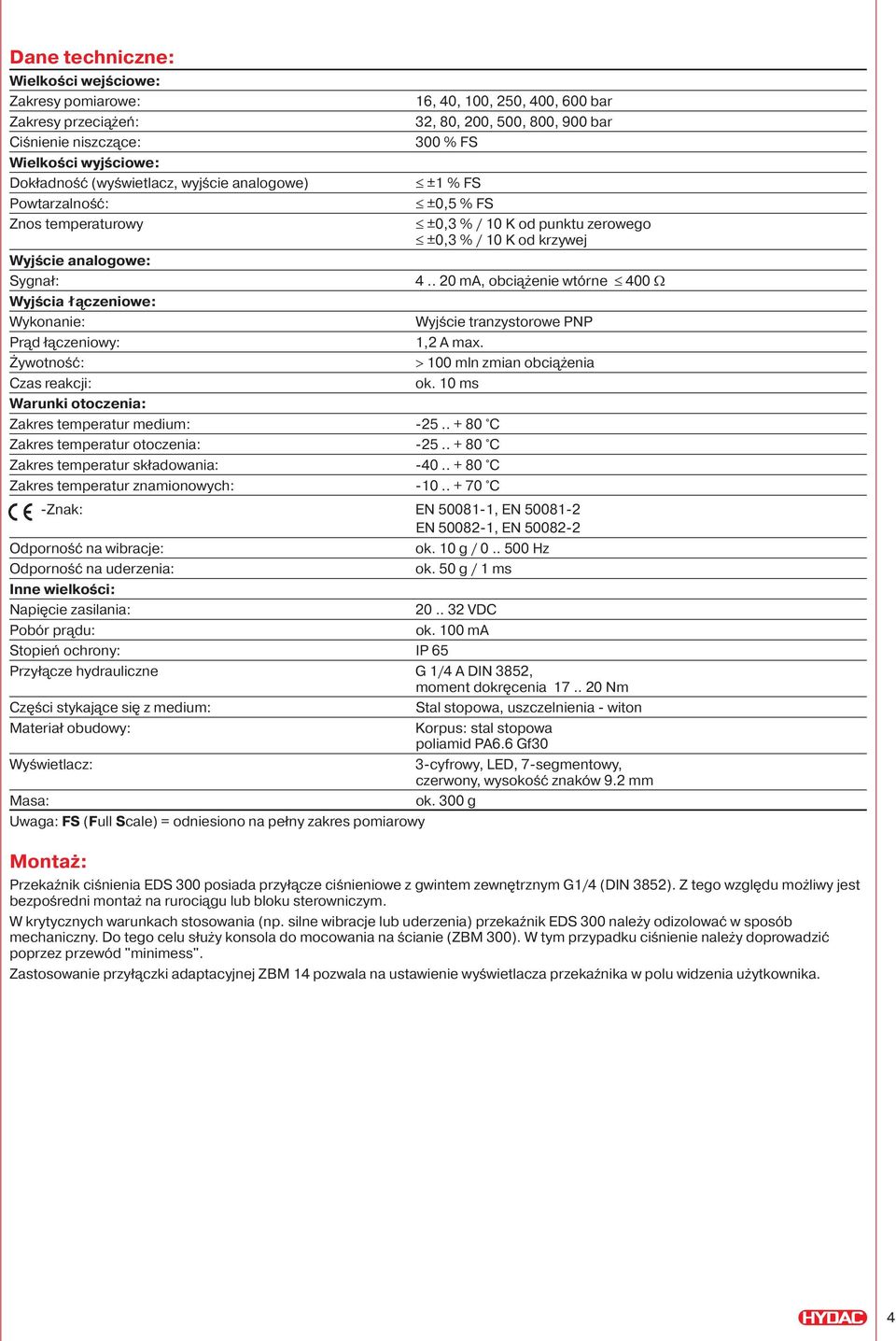

4 Dane techniczne: Wielkości wejściowe: Zakresy pomiarowe: Zakresy przeci żeń: Ciśnienie niszcz ce: Wielkości wyjściowe: Dokładność (wyświetlacz, wyjście analogowe) Powtarzalność: Znos temperaturowy 16, 40, 100, 250, 400, 600 bar 32, 80, 200, 500, 800, 900 bar 300 % FS ±1 % FS ±0,5 % FS ±0,3 % / 10 K od punktu zerowego ±0,3 % / 10 K od krzywej Wyjście analogowe: Sygnał: ma, obci żenie wtórne 400 W Wyjścia ł czeniowe: Wykonanie: Wyjście tranzystorowe PNP Pr d ł czeniowy: 1,2 A max. Żywotność: > 100 mln zmian obci żenia Czas reakcji: ok. 10 ms Warunki otoczenia: Zakres temperatur medium: C Zakres temperatur otoczenia: C Zakres temperatur składowania: C Zakres temperatur znamionowych: C -Znak: EN , EN EN , EN Odporność na wibracje: ok. 10 g / Hz Odporność na uderzenia: ok. 50 g / 1 ms Inne wielkości: Napi cie zasilania: VDC Pobór pr du: ok. 100 ma Stopień ochrony: IP 65 Przył cze hydrauliczne G 1/4 A DIN 3852, moment dokr cenia Nm Cz ści stykaj ce si z medium: Stal stopowa, uszczelnienia - witon Materiał obudowy: Korpus: stal stopowa poliamid PA6.6 Gf30 Wyświetlacz: 3-cyfrowy, LED, 7-segmentowy, czerwony, wysokość znaków 9.2 mm Masa: ok. 300 g Uwaga: FS (Full Scale) = odniesiono na pełny zakres pomiarowy Montaż: Przekaźnik ciśnienia EDS 300 posiada przył cze ciśnieniowe z gwintem zewn trznym G1/4 (DIN 3852). Z tego wzgl du możliwy jest bezpośredni montaż na ruroci gu lub bloku sterowniczym. W krytycznych warunkach stosowania (np. silne wibracje lub uderzenia) przekaźnik EDS 300 należy odizolować w sposób mechaniczny. Do tego celu służy konsola do mocowania na ścianie (ZBM 300). W tym przypadku ciśnienie należy doprowadzić poprzez przewód "minimess". Zastosowanie przył czki adaptacyjnej ZBM 14 pozwala na ustawienie wyświetlacza przekaźnika w polu widzenia użytkownika. 4

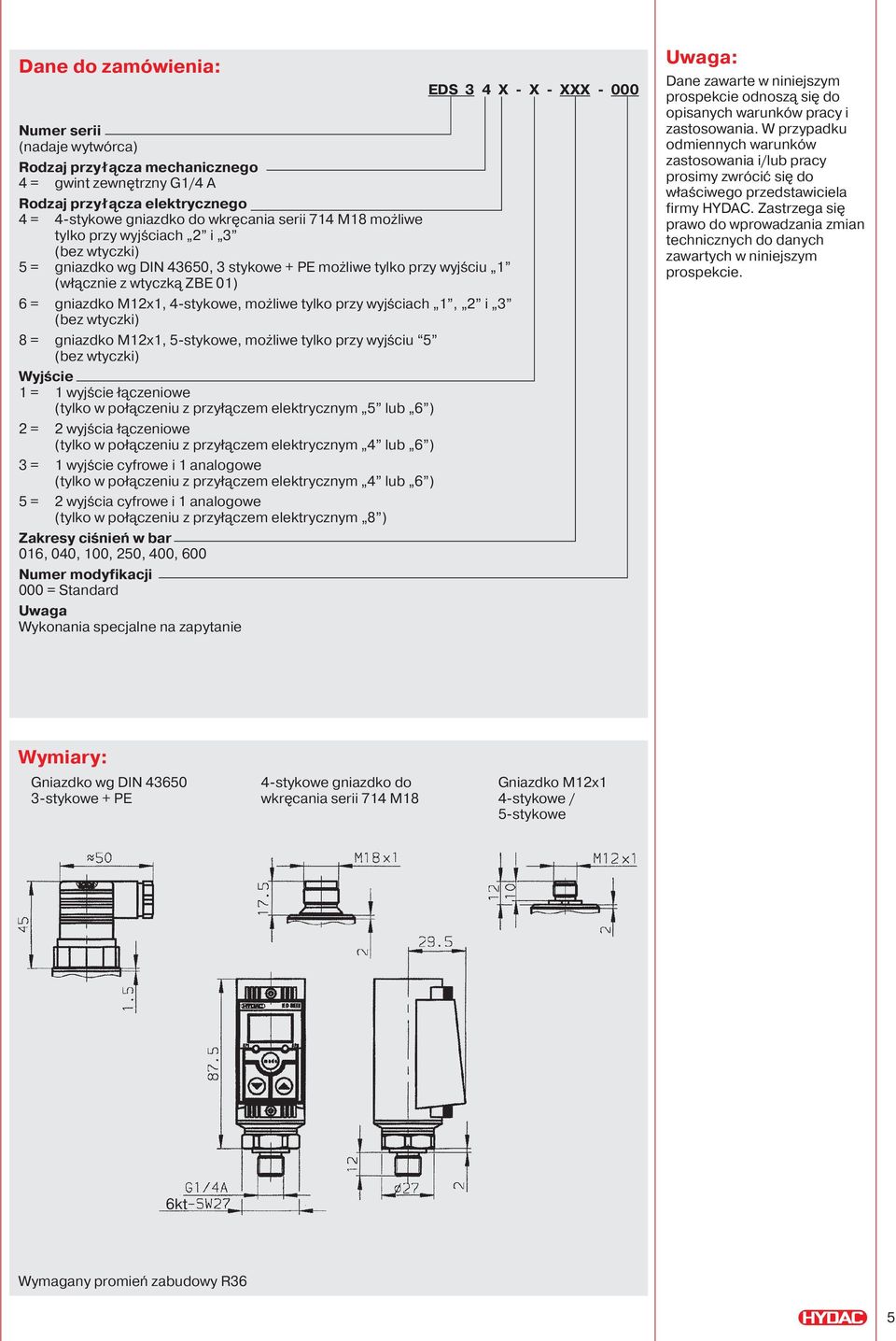

5 Dane do zamówienia: Numer serii (nadaje wytwórca) Rodzaj przył cza mechanicznego 4 = gwint zewn trzny G1/4 A Rodzaj przył cza elektrycznego 4 = 4-stykowe gniazdko do wkr cania serii 714 M18 możliwe tylko przy wyjściach 2 i 3 5 = gniazdko wg DIN 43650, 3 stykowe + PE możliwe tylko przy wyjściu 1 (wł cznie z wtyczk ZBE 01) 6 = gniazdko M12x1, 4-stykowe, możliwe tylko przy wyjściach 1, 2 i 3 8 = gniazdko M12x1, 5-stykowe, możliwe tylko przy wyjściu 5 Wyjście 1 = 1 wyjście ł czeniowe (tylko w poł czeniu z przył czem elektrycznym 5 lub 6 ) 2 = 2 wyjścia ł czeniowe (tylko w poł czeniu z przył czem elektrycznym 4 lub 6 ) 3 = 1 wyjście cyfrowe i 1 analogowe (tylko w poł czeniu z przył czem elektrycznym 4 lub 6 ) 5 = 2 wyjścia cyfrowe i 1 analogowe (tylko w poł czeniu z przył czem elektrycznym 8 ) Zakresy ciśnień w bar 016, 040, 100, 250, 400, 600 Numer modyfikacji 000 = Standard Uwaga Wykonania specjalne na zapytanie EDS 3 4 X - X - XXX Uwaga: Dane zawarte w niniejszym prospekcie odnosz si do opisanych warunków pracy i zastosowania. W przypadku odmiennych warunków zastosowania i/lub pracy prosimy zwrócić si do właściwego przedstawiciela firmy HYDAC. Zastrzega si prawo do wprowadzania zmian technicznych do danych zawartych w niniejszym prospekcie. Wymiary: Gniazdko wg DIN stykowe + PE 4-stykowe gniazdko do wkr cania serii 714 M18 Gniazdko M12x1 4-stykowe / 5-stykowe 6kt Wymagany promień zabudowy R36 5
