PSE Operator S.A. Wymogi wobec JWCD na potrzeby wdrażania systemu LFC

Wielkość: px
Rozpocząć pokaz od strony:

Download "PSE Operator S.A. Wymogi wobec JWCD na potrzeby wdrażania systemu LFC"

Transkrypt

1 Wymogi wobec JWCD na potrzeby wdrażania systemu LFC Konstancin-Jeziorna,

2 wersja 2.0 Strona 2/32 Spis treści 1 WSTĘP 4 2 SPOSÓB REALIZACJI REGULACJI WTÓRNEJ W KSE Charakterystyka ogólna Regulator centralny LFC Spełnienie wymogów czasowych na reakcję regulacji wtórnej na zaburzenia 5 3 SPOSÓB WYMIANY DANYCH POMIĘDZY OSP I JWCD Sposób wymiany danych w relacji OSP -> JWCD Definicja pojęć Transmisja planów bazowych Specyfikacja wymogów wobec infrastruktury sprzętowej JWCD Lokalizacja systemów OSP Redundancja sprzętowa Wymogi czasowe Specyfikacja wymogów wobec infrastruktury komunikacyjnej JWCD Specyfikacja zakresu informacyjnego wymienianego pomiędzy JWCD i OSP Sygnały pobierane z JWCD Polecenia sterujące Plany generacji Typy zmiennych Procedury awaryjne 24.Monitorowanie pracy JWCD przez system LFC 25 Monitorowanie pracy JWCD przez system LFC Ocena regulacyjności JWCD Określenie sposobu rampowania mocy bazowej przez JWCD 28 4 DODATEK A ZESTAWIENIE SYGNAŁÓW Parametry stałe w zakresie regulacji wtórnej - nie podlegające transmisji z JWCD do OSP Zmienne podlegające transmisji z WL SMPP do WC SMPP Zmienne podlegające transmisji z LFC do WL SMPP Sterowania podlegające transmisji z LFC do WL SMPP 32

3 wersja 2.0 Strona 3/32 Słownik skrótów i symboli ACE ARCM BPKD ICCP IRiESP JW JWCD KOE KSE LFC OH OSP Pos, Pmin.tech PPW Pw_zadane Pw dpwmax Pwmax_nab Pwmax_red Pzadane Pz_1-Pz_100 Pzbiorcze RO(P) RO(PI) SIRE SMPP SOWE UTRT Vw Vb_nab Vb_red Area Control Error uchyb obszarowy System automatycznej regulacji częstotliwości i mocy Bieżący plan koordynacyjny dobowy Inter Control-Centers Communication Protocol (TASE.2) Instrukcja Ruchu i Eksploatacji Sieci Przesyłowej Jednostka Wytwórcza Jednostka Wytwórcza Centralnie Dysponowana Baza danych parametrów statycznych systemu SIRE Krajowy System Elektroenergetyczny Load Frequency Control System automatycznej regulacji częstotliwości i mocy Operation Handbook dokument wydany przez UCTE definiujący zasady współpracy operatorów w połączonym systemie Operator Systemu Przesyłowego Moc znamionowa bloku [MW] Moc minimalna techniczna bloku [MW] Praca na potrzeby własne Moc zadana w paśmie regulacji wtórnej [MW] Moc zadana w paśmie regulacji wtórnej po ograniczniku prędkości [MW] Maksymalny skok wartości Pw_zadane w kolejnych sterowaniach [MW] Zakres regulacji wtórnej przy zwyżce mocy [MW] Zakres regulacji wtórnej przy redukcji mocy [MW] Zadana moc bazowa bloku [MW] na bieżący okres rozliczeniowy Zadana moc bazowa bloku [MW] na określony okres rozliczeniowy (np.15 min.) Moc zbiorcza zadana bloku [MW] Regulator prędkości obrotowej RO o strukturze P (statyczny) Regulator prędkości obrotowej RO o strukturze PI Systemy Informatyczne Rynku Energii System Monitorowania Parametrów Pracy JWCD System Operatywnej Współpracy z Elektrowniami Protokół transmisji sygnałów regulacyjnych w systemie ARCM Szybkość zmian mocy w paśmie regulacji wtórnej [MW/min] Szybkość naboru mocy bazowej [MW/min] Szybkość redukcji mocy bazowej [MW/min]

4 wersja 2.0 Strona 4/32 1 Wstęp Informacje zawarte w tym dokumencie mają na celu przedstawienie systemu LFC na potrzeby wdrożenia LFC w JWCD. Wymagania postawione JWCD w tym dokumencie są wspólne dla wszystkich podmiotów i zostały przygotowane tak, aby ich realizacja mogła być możliwa przez dowolnego wykonawcę w oparciu o jak najbardziej standardowe metody. Jednocześnie rozwiązania zaproponowane JWCD są na tyle elastyczne i dostosowane do ogólnego poziomu rozwiązań technicznych po stronie JWCD, aby zapewnić wymaganą funkcjonalność i nie generować nadmiernych kosztów implementacji interfejsu do systemu LFC. Należy podkreślić, iż wdrożenie LFC powinno zostać wykonane w taki sposób, aby zapewnić (np. w przypadku awarii LFC) możliwość przełączenia na poprzedni system ARCM, wykorzystujący sygnał regulacyjny Y1. 2 Sposób realizacji regulacji wtórnej w KSE 2.1 Charakterystyka ogólna Przez Regulację wtórną rozumiemy działania polegające na aktywowaniu mocy w wybranych JWCD w ciągu kilku minut powodując sprowadzenie częstotliwości oraz mocy wymiany międzysystemowej do określonych wartości poprzedzających zakłócenie równowagi z równoczesnym odbudowaniem możliwości regulacji pierwotnej. Realizacja regulacji wtórnej odbywa się poprzez centralne sterowanie z systemu regulatora centralnego. Celem działania systemu regulacji wtórnej jest utrzymanie uchybu obszarowego ACE w pobliżu zera. ACE P K f gdzie: P P P0 f f 0 f ACE P P0 f f 0 K uchyb obszarowy [MW] saldo wymiany obszarowej [MW] zadane saldo wymiany obszarowej [MW] częstotliwość chwilowa [Hz] częstotliwość bazowa [Hz] stała systemowa [MW/Hz]

5 wersja 2.0 Strona 5/ Regulator centralny LFC W celu realizacji zadania regulacji wtórnej system LFC zawiera w sobie w moduł regulatora centralnego, który pracuje w czasie rzeczywistym, w pętli zamkniętej. Aby uniknąć błędu szczątkowego, regulator ma charakterystykę PI (proporcjonalno-całkową). Pożądane zachowanie w czasie regulatora centralnego osiąga się stosując proporcjonalnocałkową (PI) charakterystykę pętli regulacyjnej, zgodnie z następują-cym równaniem: P 1 ACE T ACE dt gdzie: P korygująca wartość mocy sterująca jednostkami uczestniczącymi w regulacji w obszarze regulacyjnym współczynnik proporcjonalności (wzmocnienie) regulatora centralnego T ACE w obszarze regulacyjnym stała czasowa całkowania regulatora centralnego w i-tym obszarze regulacyjnym uchyb regulacyjny obszaru (ACE) dla obszaru regulacyjnego 2.3 Spełnienie wymogów czasowych na reakcję regulacji wtórnej na zaburzenia System LFC musi spełniać dwa podstawowe wymogi czasowe: 1. Czas reakcji systemu regulacji wtórnej powinien być krótszy od 30 sekund. 2. System LFC powinien być zdolny do aktywowania całego pasma regulacyjnego w ciągu 15 minut. Pierwszy wymóg jest spełniony przez zapewnienie odpowiednich parametrów czasowych w zakresie akwizycji danych z linii wymiany, cyklu przetwarzania danych przez moduł LFC, transmisji sterowań do JWCD i realizacji sterowań przez JWCD. Przyjmuje się, że czas rozpoczęcia reakcji systemu regulacji wtórnej w postaci zmiany generacji JWCD na zakłócenie nie powinien przekroczyć 15 sekund z czego ~10 s po stronie OSP i ~5 s po stronie JWCD. Spełnienie drugiego warunku jest znacznie trudniejsze i przesądza o sposobie realizacji regulacji wtórnej w KSE. Aby uruchomić całe pasmo regulacji na poziomie ±500 [MW] w

6 wersja 2.0 Strona 6/32 ciągu 15 minut, należy dysponować szybkością zmian mocy w paśmie regulacji wtórnej na poziomie 67 [MW/min]. W tabeli (Tabela 1) przedstawiono wymagane prędkości zmian mocy dla różnych wielkości pasma regulacji wtórnej. Tabela 1. Wymagane prędkości zmian mocy w regulacji wtórnej dla różnych pasm regulacji Pasmo Wymagana szybkość [MW/min] ± ± ± Zważywszy na strukturę generacji KSE, gdzie większość mocy uzyskiwane jest z bloków cieplnych o dość niskich prędkościach zmian mocy w paśmie regulacji wtórnej, nie jest możliwe zapewnienie odpowiedniej szybkości regulacji, jeśli nie zaangażuje się jednocześnie znacznej ilości bloków cieplnych.

7 wersja 2.0 Strona 7/32 3 Sposób wymiany danych pomiędzy OSP i JWCD Wymiana danych pomiędzy OSP i JWCD odbywać się będzie dwukierunkowo na bazie dwóch niezależnych dróg transmisyjnych w każdej z relacji. Na (Rysunek 1) i (Rysunek 2) przedstawiono architekturę wymiany danych pomiędzy OSP i JWCD. Rysunek 1. Architektura transmisji w relacji JWCD -> OSP OSP ARCM Tor Y1 Elektrownia Odbiornik sterowań UTRT Y1 Droga zapasowa SOWE/EL - BPKD OSP LFC Polecenia regulacyjne Tor zapasowy Tor podstawowy Elektrownia Elektrownia Serwer komunikacyjny Serwer komunikacyjny JWCD JWCD Polecenia regulacyjne JWCD Rysunek 2. Architektura transmisji w relacji OSP -> JWCD

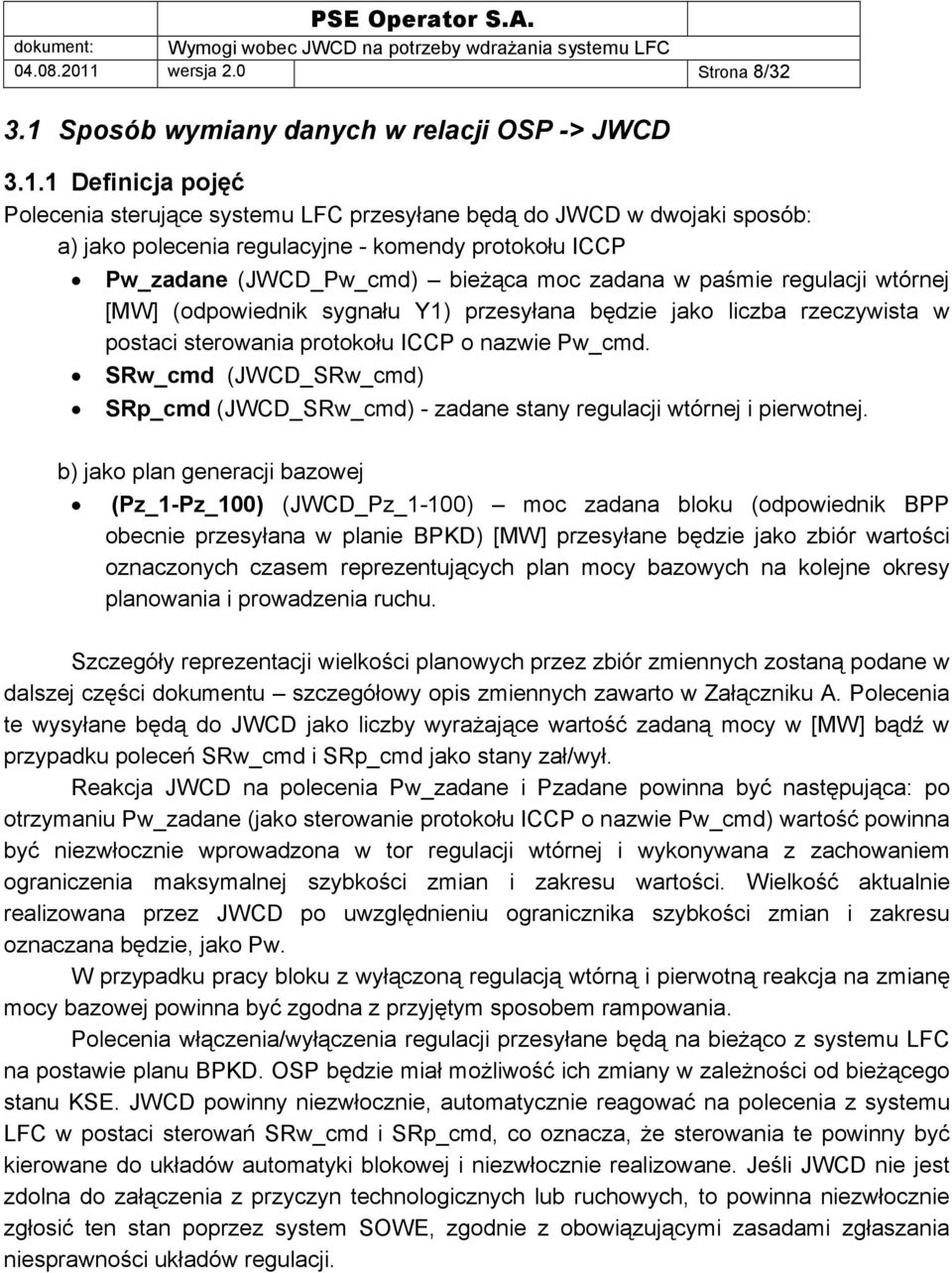

8 wersja 2.0 Strona 8/ Sposób wymiany danych w relacji OSP -> JWCD Definicja pojęć Polecenia sterujące systemu LFC przesyłane będą do JWCD w dwojaki sposób: a) jako polecenia regulacyjne - komendy protokołu ICCP Pw_zadane (JWCD_Pw_cmd) bieżąca moc zadana w paśmie regulacji wtórnej [MW] (odpowiednik sygnału Y1) przesyłana będzie jako liczba rzeczywista w postaci sterowania protokołu ICCP o nazwie Pw_cmd. SRw_cmd (JWCD_SRw_cmd) SRp_cmd (JWCD_SRw_cmd) - zadane stany regulacji wtórnej i pierwotnej. b) jako plan generacji bazowej (Pz_1-Pz_100) (JWCD_Pz_1-100) moc zadana bloku (odpowiednik BPP obecnie przesyłana w planie BPKD) [MW] przesyłane będzie jako zbiór wartości oznaczonych czasem reprezentujących plan mocy bazowych na kolejne okresy planowania i prowadzenia ruchu. Szczegóły reprezentacji wielkości planowych przez zbiór zmiennych zostaną podane w dalszej części dokumentu szczegółowy opis zmiennych zawarto w Załączniku A. Polecenia te wysyłane będą do JWCD jako liczby wyrażające wartość zadaną mocy w [MW] bądź w przypadku poleceń SRw_cmd i SRp_cmd jako stany zał/wył. Reakcja JWCD na polecenia Pw_zadane i Pzadane powinna być następująca: po otrzymaniu Pw_zadane (jako sterowanie protokołu ICCP o nazwie Pw_cmd) wartość powinna być niezwłocznie wprowadzona w tor regulacji wtórnej i wykonywana z zachowaniem ograniczenia maksymalnej szybkości zmian i zakresu wartości. Wielkość aktualnie realizowana przez JWCD po uwzględnieniu ogranicznika szybkości zmian i zakresu oznaczana będzie, jako Pw. W przypadku pracy bloku z wyłączoną regulacją wtórną i pierwotną reakcja na zmianę mocy bazowej powinna być zgodna z przyjętym sposobem rampowania. Polecenia włączenia/wyłączenia regulacji przesyłane będą na bieżąco z systemu LFC na postawie planu BPKD. OSP będzie miał możliwość ich zmiany w zależności od bieżącego stanu KSE. JWCD powinny niezwłocznie, automatycznie reagować na polecenia z systemu LFC w postaci sterowań SRw_cmd i SRp_cmd, co oznacza, że sterowania te powinny być kierowane do układów automatyki blokowej i niezwłocznie realizowane. Jeśli JWCD nie jest zdolna do załączenia z przyczyn technologicznych lub ruchowych, to powinna niezwłocznie zgłosić ten stan poprzez system SOWE, zgodnie z obowiązującymi zasadami zgłaszania niesprawności układów regulacji.

9 wersja 2.0 Strona 9/32 Rysunek 3. Przykładowy dopuszczalny przebieg mocy Pbrutto na bloku JWCD Na poniższym rysunku (Rysunek 4) przedstawiono schemat modelu układów wejściowych regulatora turbiny JWCD. SOWE EL LFC P BPKD Pzadane F(Pbpkd) F(Pzadane) P bazowe P W F(P W_ZADANE) Rw Pdf Moc zbiorcza Rp Turbina P brutto przełącznik Manualny LFC/ARCM P Y 1 P df dpdf -31 P Y1 dp Y1 31 Y1 ogranicznik -dp df f-f0 -dp Y1 f Y1 P W_ZADANE ARCM LFC Rysunek 4. Sygnały sterujące w JWCD Sygnały regulacyjne przesyłane do JWCD muszą podlegać kontroli po stronie JWCD tak, aby wyeliminować możliwość przyjęcia niewłaściwego sterowania. Przyjmuje się, że dla sygnału Pw_zadane przesyłanego do JWCD w postaci wartości rzeczywistej nastąpi kontrola: Wartość sterowania Pw_zadane musi mieścić się w przedziale <Pwmax_red;Pwmax_nab> (Pwmax_red - zakres regulacji wtórnej przy redukcji mocy, Pwmax_nab - zakres regulacji wtórnej przy naborze mocy). Sygnały poza zakresem

10 wersja 2.0 Strona 10/32 powinny być ignorowane, a informacja o otrzymaniu nieprawidłowej wartości powinna być przekazana OSP, zgodnie z procedurami ruchowymi Reakcja na Pw_zadane w postaci składnika regulacyjnego Pw wprowadzonego na wejście regulatora turbiny powinna być realizowana w postaci liniowej zmiany wartości Pw z szybkością zadeklarowaną przez JWCD Vw (Rysunek 5). Zakłada się, iż w stanie normalnej pracy wartości kolejnych skoków Pw_zadane mieścić się będą w granicach poniżej 1 MW (około 0,1-0,2 MW). Działanie systemu LFC opiera się na regulatorze PI (proporcjonalno całkowym), który zamienia uchyb obszarowy ACE w sygnał regulacyjny TDG(t) - zgodnie z wzorem przedstawionym w p.2.2). Sygnał TDG(t) podlega rozdziałowi na zaplanowane i dostępne JWCD do których kierowany jest indywidualny, ciągły sygnał Pw_zadane(t). Sygnał ten poddany zostanie dyskretyzacji i kontroli szybkości zmiany w stosunku do indywidualnych możliwości JWCD. Dyskretne wartości Pw_zadane przesyłane będą indywidualnie dla każdej z JWCD poprzez protokół ICCP (sterowanie o nazwie KODJWCD_Pw_cmd) w momencie, kiedy wartość sygnału zmieni się o zadany próg. Przyjęto, że JWCD będą akceptowały dowolne wartości Pw_zadane w zakresie zadeklarowanego przez nie pasma <Pwmax_red;Pwmax_nab>. W przypadku konieczności gwałtownej zmiany polecenia jednostka powinna realizować takie polecenie w postaci składnika mocy zadanej Pw, zgodnie z określonym gradientem <Vw >

11 wersja 2.0 Strona 11/32 Pw Dopuszczalny zakres skoku wartości Pw JWCD czas Pw_zadane z LFC Pw Dopuszczalny zakres skoku wartości Pw JWCD czas Pw_zadane z LFC Rysunek 5. Zadawanie składnika mocy zadanej Pw w JWCD w odpowiedzi na Pw_zadane. Przyjmuje się, że w przypadku utraty komunikacji pomiędzy serwerami komunikacyjnymi elektrowni i LFC JWCD będzie realizować ostatnie poprawnie pozyskane polecenie regulacyjne Pw_zadane, aż do momentu odzyskania komunikacji i otrzymania kolejnego poprawnego sterowania Transmisja planów bazowych W normalnym stanie pracy KSE i systemów IT OSP system LFC w momencie pozyskania nowego planu BPKD z systemu rozdziału obciążeń bazowych OSP dokona jedynie jego transmisji (bez ingerencji w jego zawartość). Zawartość informacyjna takiego planu ograniczać się będzie jedynie do mocy bazowych dla danej JW i powinna być zgodna z zawartością planu przesłanego poprzez system SOWE w trybie informacyjnym. Plan BPKD

12 wersja 2.0 Strona 12/32 przysłany za pomocą systemu komunikacyjnego LFC jest nadrzędny w stosunku do planu przesłanego systemem SOWE Założono dodatkowo, że w przypadku awarii systemów IT (obsługujących rynek energii) systemu LFC operator LFC będzie miał możliwość autonomicznej korekty planów bazowych. Można powiedzieć, że ostateczna postać planów bazowych przesyłana będzie z systemu LFC poprzez protokół ICCP w przypadku braku komunikacji z systemem LFC przez dłuższy okres (wartość ustaloną z OSP np. 15 minut) jednostka wytwórcza będzie mogła pobierać plany bazowe z systemu SOWE. Przyjęto rozwiązanie, w którym OSP przesyłał będzie do JWCD zbiór zmiennych reprezentujących plan w postaci zbioru wartości reprezentowanych przez zmienne o identyfikatorach: kodjwcd_pz_1 - kodjwcd_pz100. Na każdy blok przewidziano bufor 100 zmiennych. Założono, że pojedynczy plan może być przesłany jednokrotnie w całości lub kilkakrotnie w postaci dowolnego podzbioru zmiennych (fragmentu planu), gdzie każda zmienna będzie typu całkowitego ze znacznikiem czasu i statusem wartości. W protokole ICCP zmienne będą miały typ "DiscreteQTimeTag". Oznaczenie zmiennej (Data Value Name) wskazywać będzie, którego bloku dotyczy wartość planowa np. Blok_1_Pz54 oznaczać będzie wartość planu bazowego dla bloku Blok_1. Końcówka nazwy "Pz54" używana będzie jedynie do rozróżnienia zmiennych i nie niesie sobą żadnej informacji. Nie należy łączyć przykładowej liczby 54 z numerem okresu wartości planowanej np. 54 kwadrans doby. O przynależności przesyłanej wartości do okresu planowanego świadczy jedynie znacznik czasu (TimeTag). Wszelkie dane przesyłane do JW znakowane będą czasem UTC określającym początek okresu obowiązywania wartości planowanej. Status zmiennej (Quality Flag) ustawiany będzie zawsze na poprawny. Przykładowo zmienna Blok_1_Pz2 posiadająca pola: Value=192,00 Quality=0 TimeTag= (typ time_t liczba sekund od r.) oznacza plan dla bloku Blok_1 Pzadane=192,00 MW obowiązujące od :15:00UTC (czas lokalny :15:00) Pojedyncza transmisja jednej wersji planu mocy bazowych na jeden dzień dla jednego bloku przy okresie 15 minut może zawierać 96 wartości np. Blok_1_Pz1- Blok_1_Pz96 (lub 92, 100 wartości przy zmianie czasu lokalnego).

13 wersja 2.0 Strona 13/32 Poniżej pokazano przykładowy plan na 24h dla 1 bloku przy okresie planowania i prowadzenia ruchu - 15 minut. Informacje przekazywane w protokole ICCP Interpretacja po stronie JWCD Nazwa zmiennej Data Value Name Znacznik czasu time_t TimeTag Status Quality Flag Liczba typu Discrete Value Czas UTC początek okresu Data UTC Pzadane [MW] BLOK_1_Pz :00: BLOK_1_Pz :15: BLOK_1_Pz :30: BLOK_1_Pz :45: BLOK_1_Pz :00: BLOK_1_Pz :15: BLOK_1_Pz :30: BLOK_1_Pz :45: BLOK_1_Pz :00: BLOK_1_Pz :15: BLOK_1_Pz :30: BLOK_1_Pz :45: BLOK_1_Pz :00: BLOK_1_Pz :15: BLOK_1_Pz :45: BLOK_1_Pz :00: BLOK_1_Pz :15: BLOK_1_Pz :30: BLOK_1_Pz :45: BLOK_1_Pz :00: BLOK_1_Pz :15: BLOK_1_Pz :30: BLOK_1_Pz :45: BLOK_1_Pz :00: BLOK_1_Pz :15: BLOK_1_Pz :30: BLOK_1_Pz :45: Przyjmuje się, że OSP może przesyłać także fragment planu od danej godziny do końca doby. Taki plan zawierał będzie odpowiednio mniej zmiennych w transmisji protokołu ICCP. Należy pamiętać, że nazwa zmiennej pokazuje jedynie JW, której dotyczy plan i nie ma związku z czasem planowania, a kolejne numery w nazwie są użyte jedynie dla rozróżnienia nazw zmiennych i nie oznaczają numerów kwadransów w dobie.

14 wersja 2.0 Strona 14/32 Każdy kolejny plan zastępuje wcześniej przesłane wartości. Interpretacja planów po stronie JWCD jest analogiczna, jak planu przysłanego poprzez system SOWE (za wyjątkiem znaczników regulacji). JW zadaje zmianę mocy bazowej w charakterystyczny dla siebie sposób tak, aby moc bazowa w planowanym okresie była jak najbliższa wartości Pzadane zawartej w planie. 3.2 Specyfikacja wymogów wobec infrastruktury sprzętowej JWCD Na potrzeby wymiany danych pomiędzy OSP i JWCD w zakresie systemu LFC w elektrowniach będą musiały zostać wyposażone w redundantny serwer komunikacyjny, który przyjmie obsługę sterowań od systemu LFC (OSP) do elektrowni, jak i udostępniania danych systemom LFC i SMPP. Urządzenie to może zostać zbudowane na bazie WL SMPP poprzez rozszerzenie jego funkcjonalności Lokalizacja systemów OSP Przyjmuje się, że system LFC po stronie OSP zlokalizowany zostanie w trzech niezależnych siedzibach. Lokalizacja nr 1 - podstawowa, nr 2 - zapasowa i nr 3 na potrzeby testowe/uruchomieniowe/rozwojowe.

15 wersja 2.0 Strona 15/32 Rysunek 6. Redundancja lokalizacji systemu LFC. Na (Rysunek 6) pokazano układ pracy serwerów ICCP z różnych lokalizacji. OSP przygotuje i dostarczy konfigurację serwerów ICCP uwzględniającą możliwość równoległego działania systemu LFC z 3 niezależnych siedzib. Z punktu widzenia elektrowni system LFC widziany będzie jako jedna siedziba posiadająca 6 niezależnych aktywnych połączeń [3xLFC+3xSMPP], co nie będzie wymagało szczególnych dodatkowych działań i nakładów w zakresie budowy serwerów ICCP dla każdej z siedzib. OSP odpowiedzialny będzie za zapewnienie odpowiednich rozwiązań telekomunikacyjnych po swojej stronie, aby prowadzić działania regulacyjne (ARCM/LFC) z właściwej lokalizacji, przy czym w jednym czasie aktywny będzie tylko jeden Regulator Centralny. Elektrownia powinna traktować równoważnie komendy i wartości przesyłane z dowolnej siedziby. Wszelkie rysunki pokazywane w dalszej części dokumentu dla uproszczenia zawierają jedną lokalizację systemu LFC, ale należy zawsze pamiętać, że trzeba traktować system LFC jako rozproszony na 3 lokalizacje. Wyjątkiem od tej reguły jest sieć dedykowana na potrzeby systemu LFC, którą przewiduje się uruchomić jedynie w 2 lokalizacjach Redundancja sprzętowa Przyjmuje się, że dla zapewnienia jak największej niezawodności w torach transmisji sygnałów sterujących po stronie JWCD będzie zbudowana redundantna warstwa sprzętowa zarówno w torze sterowań jak i akwizycji danych. W związku z tym założono, że po stronie

16 wersja 2.0 Strona 16/32 JWCD będą przygotowane dwa serwery ICCP pracujące w układzie redundantnym. Połączenie serwerów z układami automatyki blokowej zostaną wykonane także w takim układzie. Rozwiązania zastosowane po stronie JWCD zależne będą od zastosowanych rozwiązań technicznych poszczególnych układów automatyki blokowej, niemniej zakłada się, że tory komunikacyjne pomiędzy serwerem komunikacyjnym, a układami automatyki blokowej będą również pracować w układzie redundantnym. Zakłada się, że połączenie systemu LFC z JWCD odbywać się będzie na bazie dwóch całkowicie niezależnych środowisk komunikacyjnych tzn. kanał podstawowy transmisji będzie działał na bazie protokołu ICCP i sieci WAN BB, a kanał zapasowy będzie oparty na protokole ICCP i bezpośrednich łączach szeregowych zestawianych pomiędzy serwerem ICCP LFC/SMPP i serwerami komunikacyjnymi w JWCD. Jednoczesny dostęp do łącza szeregowego zostanie zrealizowany poprzez dodatkowy router po stronie Elektrowni wyposażony w 2 interfejsy szeregowe i LAN. Przyjmuje się, że sieci będą fizycznie rozdzielone i serwery komunikacyjne posiadać będą oddzielne interfejsy sieciowe LAN na potrzeby każdej z sieci. Na (Rysunek 8) pokazano schemat rozwiązania w zakresie sieci dedykowanej LFC. Adresacja IP sieci WAN i sieci dedykowanej będzie różna tak, aby adresy należały do różnych podsieci. Szczegóły dotyczące adresów IP zostaną przekazane każdej z elektrowni w odrębnym trybie podczas uruchamiania systemu LFC wraz z konfiguracją ICCP. Budowa dodatkowej sieci na potrzeby LFC wymaga, aby Elektrownia posiadała dedykowany router i sprzęt LAN przeznaczony jedynie na potrzeby komunikacji z LFC i SMPP obu siedzib OSP. Ponieważ router będzie obsługiwał jedynie 2 połączenia szeregowe, 64 kbps, to wymogi sprzętowe dotyczące sprzętu routera są minimalne. Wybór określonego standardu interfejsu szeregowego pomiędzy routerem, a centralą PCM elektrowni będzie zależeć od dostępność portów w konkretnej infrastrukturze Elektrowni i wyboru lokalizacji routera. Zakłada się, że te szczegóły zostaną ustalone indywidualnie dla każdej z Elektrowni na bazie ustaleń projektanta WL SMPP po stronie Elektrowni z służbami technicznymi OSP.

17 wersja 2.0 Strona 17/32 OSP Lokalizacja 1 z 3 OSP Lokalizacja 2 z 3 SMPP LFC SMPP LFC LAN LFC LAN LFC WAN BB Łącze szeregowe Łącze szeregowe Segment SOWE Segment SMPP/LFC Router dedykowany Wydzielony segment LAN Serwery SOWE/EL Serwery SMPP/LFC Sieć przemysłowa redundantna Segment WIRE Automatyka blokowa Serwery WIRE ELEKTROWNIA Infrastruktura układów odbiorczych regulatora LFC Rysunek 7. Schemat sieci dedykowanej LFC. Przyjmuje się, że redundancja połączeń (Rysunek 8) serwerów komunikacyjnych pomiędzy OSP i JW zostanie zrealizowana w oparciu o następujące zasady:

18 wersja 2.0 Strona 18/32 Rysunek 8. Redundancja serwerów. W siedzibie OSP każdy z serwerów LFC, SMPP posiada 2 adresy IP, jeden dla łącza podstawowego poprzez sieć WAN i jeden dla łącza zapasowego. Elektrownia posiadać będzie 2 adresy IP na każdy z serwerów ICCP. Połączenie jest inicjowane poprzez jeden z serwerów LFC i niezależnie SMPP z dowolnego adresu IP serwera (IP1 lub IP2) i z dowolnej lokalizacji, co daje możliwość utrzymywania jednocześnie 6 połączeń. W jednym momencie utrzymywane będzie tylko 1 połączenie z systemu SMPP i jedno z systemu LFC dla każdej z siedzib. Połączenia na każdą z lokalizacji składać się będą z 2 asocjacji ICCP, jednej na potrzeby sterowań z serwera LFC, a drugiej do akwizycji danych pomiarowych - serwer SMPP. W przypadku zerwania połączenia aktywny serwer LFC lub SMPP w danej siedzibie, będzie próbował nawiązać połączenie z kolejnym adresem serwera JWCD. Serwery JWCD mogą pracować w układzie gorącej lub zimnej rezerwy, tzn. w przypadku, gdy serwery JWCD pracują w układzie gorącej rezerwy i oba urządzenia pracują poprawnie, to serwer LFC SMPP będzie mógł połączyć się z dowolnym adresem IP dowolnego serwera z dowolnej siedziby i będzie można zestawić połączenie oraz prowadzić wymianę danych. W przypadku zimnej rezerwy po stronie JWCD serwer LFC SMPP z każdej z siedzib będzie mógł połączyć się jedynie z aktywnym serwerem JWCD na jeden z dostępnych adresów IP. Przyjmuje się, że przełączenie serwerów pracujących w układzie zimnej rezerwy będzie następowało w krótkim (kilkusekundowym) czasie bez znaczącego wpływu na funkcjonowanie komunikacji Wymogi czasowe

19 wersja 2.0 Strona 19/32 Wymogi czasowe postawione regulacji wtórnej stwierdzają, że reakcja regulacji wtórnej na zakłócenie musi nastąpić najpóźniej w ciągu 30 sekund od jego powstania tak, aby zapewnić odbudowanie rezerwy regulacji pierwotnej. Przyjęcie założeń w zakresie czasu jaki OSP pozostawi JWCD na realizację sterowania od momentu odbioru polecenia jest kompromisem pomiędzy regulacyjnością KSE, a kosztami jakie JWCD będą musiały zaangażować w realizację sprzęgów serwera ICCP z układami wejściowymi automatyki blokowej. Jeśli oszacujemy czas jaki OSP potrzebuje na wypracowanie sygnału regulacyjnego i przesłanie do JWCD od momentu powstania zaburzenia, to otrzymamy w najgorszym przypadku około 10 sekund (Tabela 2). Tabela 2. Szacunkowy czas przetwarzania i transmisji sterowań przez LFC. Nazwa Szacunkowy czas w najgorszym przypadku [sekund] Pobranie danych z RTU na liniach wymiany 5 obszaru regulacyjnego Transmisja FrontEnd->LFC 0,8 Przetwarzanie LFC 2 Transmisja sterowania LFC -> ICCP JWCD 2 Razem ~10 Założono, że po stronie JWCD nie nastąpi opóźnienie większe niż 5 sekund licząc od momentu otrzymania sterowania na serwer ICCP elektrowni do momentu zmiany wartości mocy zadanej zbiorczej w systemie zadawania obciążenia jednostki wytwórczej. Zakłada się, że JWCD będzie realizować sterowania z opóźnieniem w granicach od 2 do 5 sekund, gdzie 5 oznacza wartość maksymalną dopuszczalną przez OSP.

20 wersja 2.0 Strona 20/ Specyfikacja wymogów wobec infrastruktury komunikacyjnej JWCD router Kanał szeregowy router Pw, Pzadane Pw, Pzadane LAN LFC Sterowania ICCP Pw,Pzadane WAN Serwer Serwer ICCP ICCP Pw, Pzadane Regulator Turbiny SMPP Stany pracy JWCD Stany pracy JWCD Droga podstawowa sterowań i parametrów JWCD BPKD Droga zapasowa sterowań LFC i ARCM SOWE/EL Droga zapasowa planów Pzadane JWCD Rysunek 9. Schemat ogólny powiązań komunikacyjnych w zakresie regulacji wtórnej. Na (Rysunek 9, Rysunek 10) przedstawiono schemat ogólny powiązań komunikacyjnych wykorzystywanych w systemie LFC. Zadawanie sygnałów regulacyjnych oraz wysyłanie planów odbywać się będzie przy wykorzystaniu protokołu ICCP (TASE.2) opartego na warstwie MMS oraz na transporcie TCP/IP zgodnie z normami: IEC , IEC , IEC , ISO/IEC Implementacja oprogramowania Serwera/Klienta ICCP zawiera bloki 1, 2, 4 i 5. Do celów wysyłania sterowań zgodnie z normą ICCP (TASE.2) wykorzystany zostanie blok 5, natomiast do wysyłania planów wykorzystany zostanie blok 1. Do wysyłania sterowań zostaną użyte następujące typy ICCP bloku 5: Control_Command, Control_Setpoint_Real. Każda wartość podlegająca wymianie powinna być opatrzona statusem poprawności. Oprogramowanie ICCP uruchomione na serwerach WC LFC SMPP będzie inicjować asocjację. Instancje protokołu ICCP pracować będą zarówno jako serwer, jak i jako klient.

21 wersja 2.0 Strona 21/32 Infrastruktura komunikacyjna LFC Połączenia LAN OSP Połączenia komunikacyjne po stronie Elektrowni LFC1 64 kbps Regulator turbiny 1 T1 Connection to HQ LFC2 SMPP1 SMPP2 Router/Firewall Dedykowany router LFC Switch Połączenie szeregowe Router/Firewall Router WAN BB Switch Serwer kom.1 Regulator turbiny 2 Redundantne połączenia serwerów ICCP z regulatorami turbin Serwer kom.2 Regulator turbiny n OSP Połączenia WAN Elektrownia Schemat połączeń LAN/WAN serwerów LFC, SMPP z serweram komunikacyjnymi Elektrowni. Rysunek 10. Schemat powiązań komunikacyjnych LFC z elektrowniami. 3.4 Specyfikacja zakresu informacyjnego wymienianego pomiędzy JWCD i OSP W celu realizacji regulacji wtórnej system LFC będzie oddziaływać na JWCD, które powinny spełniać następujące warunki rzutujące na zakres wymienianych informacji: 1. JWCD posiadać będą zdolność do wyzwolenia zmiany mocy regulacyjnej wtórnej Pw_zadane(t) z zadeklarowaną prędkością. Odpowiedź JWCD Pw powinna równomiernie nadążać za zmianami mocy zadanej Pw_zadanej wokół mocy bazowej utrzymywanej w dopuszczalnym paśmie regulacyjnym JWCD. 2. JWCD zadeklaruje zgodnie z zawartymi z OSP umowami odpowiedni zakres regulacji Pw w górę Pwmax_nab i w dół Pwmax_red z zastrzeżeniem, że zakres ten nie będzie mniejszy niż 5% Pos. 3. JWCD określi i uzgodni z OSP szybkośc zmian mocy w torze regulacji wtórnej Vw 4. JWCD zadeklaruje dostępność pasma Pw w całym zakresie zmian mocy bazowej.

22 wersja 2.0 Strona 22/32 5. Przy współpracy regulacji wtórnej z regulacją pierwotną, na tle zmian mocy Pbrutto(t), podążających za zmianami sygnału Pw, muszą być spełnione wymagania określone dla regulacji pierwotnej Sygnały pobierane z JWCD Przyjmuje się, że z JWCD pobierane byłyby następujące dane: Pbrutto Moc wyjściowa brutto bloku [MW]. Pzadane Moc zadana faktycznie przesłana blok do układu realizacji obciążenia bazowego. Typowo będzie to wartość przesłana przez LFC w postaci fragmentu planu BPKD, ale może to być także wartość wprowadzona manualnie przez operatora bloku [MW]. Pbazowe Moc bazowa bloku [MW]. Moc zadana po funkcji przejścia. PdF Składnik mocy zadanej bloku wynikający z działania regulacji pierwotnej [MW]. Pw Składnik mocy zadanej bloku wynikający z działania regulacji wtórnej [MW]. Jest to bieżąca wartość mocy w torze regulacji wtórnej wielkość pochodna Pw_zadane Pw_zadane Moc zadana bloku w paśmie regulacji wtórnej przesłana przez OSP z systemu LFC w postaci komendy Pw_cmd [MW]. Rp Stan pracy regulacji pierwotnej [zał/wył]. W stanie zał statyzm i strefa martwa powinna być ustawiona na poziomie uzgodnio-nym z OSP. Rw Stan pracy regulacji wtórnej [zał/wył]. Y1 Wartość sygnału Y1 odbierana w elektrowni jako liczba <-31,31> Pzbiorcze Moc zbiorcza zadana bloku wartość sumaryczna wszystkich składników mocy zadanej na wejściu regulatora bloku [MW]. Tpbl Tryb pracy bloku: brak RO(P) lub/i PPW, regulacja RO(P), PPW (RO(PI)), PPW (RO(P)). Obroty Prędkość obrotowa bloku [obr/min] Zmienne Pbrutto, Pbazowe, Pzbiorcze, PdF, Pw, Pw_zadane i obroty przesyłane będą cyklicznie w cyklu 1-2 sek, Pozostałe w trybie RBE (Report By Exception) z cyklem skanowania zdarzeń = 1 sek. Oznacza to, że transmitowane będą jedynie wartości, które ulegają zmianie oraz dodatkowo wszystkie wielkości cyklicznie po upłynięciu określonego czasu (Integrity Timeout - zostanie nastawiony w zakresie od 300 do 900 sek.). Sygnały Tpbl i Obroty powinny zostać zaimplementowane w taki sposób, aby były wypracowywane automatycznie i jednoznacznie z układów automatyki blokowej. Sygnały te nie mogę być wprowadzane ręcznie przez operatora bloku. Sposób wypracowywania wspomnianych sygnałów powinien zostać przekazane wraz z określeniem sposobu rampowania mocy bazowej przez JWCD (rozdział 3.4.7)

23 wersja 2.0 Strona 23/32 Przy przepustowości łącz 64 kbps i poziomie wymiany danych on-line ww. metodą przy utrzymaniu parametru Integrity Tiomeout powyżej 300 sek, ilość przesyłanych informacji będzie zaniedbywalnie mała w stosunku do przepustowości kanału. W normalnych warunkach czas przesłania danych pomiędzy bazami danych czasu rzeczywistego serwera komunikacyjnego JWCD i serwera LFC nie powinien przekroczyć 2 sek. Wymiana danych odbywać się będzie na zasadzie klient serwer, gdzie SMPP pełnił będzie rolę klienta w stosunku do serwerów rozmieszczonych w JWCD. Inicjacja połączeń (Associations) dokonywana będzie przez SMPP. Serwer SMPP odpowiedzialny będzie także za zdalną definicję zbiorów danych do retransmisji (DataSets) oraz zadawał będzie zdalnie sposób transmisji tych zbiorów danych poprzez definicję DSTransferSets. Na potrzeby ciągłego monitorowania połączenia LFC SMPP<>JWCD zakłada się także, że w ramach asocjacji zostanie ustawiona opcja pozwalająca na kontrolę stanu asocjacji. OSP przekaże każdej z elektrowni pliki XML, które zawierać będą konfigurację serwera ICCP przygotowaną zgodnie z wymogami OSP Polecenia sterujące Polecenia sterujące będą wysyłane przy użyciu bloku 1 i 5 protokołu ICCP. Polecenia bloku 5 (devices) przesyłane będą w trybie SBO (Select Before Operate) oraz DirectOperate dla polecenia Pw_cmd. Wartość mocy zadanej w torze regulacji wtórnej przesyłanej do JWCD reprezentowana będzie w postaci sterowania Pw_cmd Plany generacji Do przekazywania planów generacji w trybie informacyjnym używany będzie, tak jak obecnie, system SOWE. Plany te będą miały wyłącznie charakter informacyjny, ponieważ moc bazowa i stany składników regulacji będą pobierane z systemu LFC. Zakłada się jednak, że jeśli nastąpi utrata komunikacji pomiędzy systemem LFC i serwerem komunikacyjnym elektrowni stany regulacji pierwotnej i wtórnej pozostaną bez zmian, a moce bazowe po upłynięciu uzgodnionego czasu przerwy będą mogły być zadawane z systemu SOWE. Po odzyskaniu komunikacji system LFC prześle do serwera komunikacyjnego JW aktualny plan generacji oraz odpowiednio załączy stan regulacji pierwotnej i wtórnej zgodnie z planem BPKD. Przyjęto, że jeżeli system LFC prześle do JWCD wartość mocy bazowej lub stan regulacji niezgodny z wcześniej otrzymanym planem BPKD, a łączność z systemem LFC jest poprawna, to JWCD realizować będzie moc bazową i stany regulacji przesyłane przez moduł LFC.

24 wersja 2.0 Strona 24/ Typy zmiennych Szczegółowa konfiguracja protokołu ICCP zostanie wygenerowana automatycznie poprzez odpowiednie narzędzie konfiguracyjne OSP w postaci plików XML podobnie jak to miało miejsce w systemie SMPP. Szczegółowe zestawienie sygnałów zawarto w Dodatku A Procedury awaryjne Pomimo zastosowania środków technicznych mających na celu zapewnienie bezpiecznej i niezawodnej wymiany danych pomiędzy systemem LFC i elektrowniami systemowymi należy rozważyć sytuacje, w których system LFC nie będzie posiadał łączności z serwerem komunikacyjnym elektrowni bądź zawartość merytoryczna wymienianych informacji będzie nieprawidłowa. Przewiduje się następujące reakcje JWCD na stany awaryjne (Tabela 3) Tabela 3. Reakcja JWCD na stany awaryjne. p. Stan Reakcja JWCD Uwagi 1 Utrata połączenia pomiędzy serwerem ICCP LFC i elektrowni lub awaria serwera komunikacyjnego elektrowni na czas <= 15 minut 2 Utrata połączenia pomiędzy serwerem ICCP LFC i elektrowni lub awaria serwera komunikacyjnego elektrowni na czas > 15 minut 3 Otrzymanie informacji o niewiarygodnym statusie 4 Otrzymanie sterowania Pw_zadane poza zakresem <-Pwmax_red;Pwmax_nab> 5 Otrzymanie wielkości planowej Pz_1-Pz_100 poza dopuszczalnym zakresem JWCD powinno realizować ostatnio otrzymane wartości Pzadane i Pw_zadane JWCD powinno od następnego kwadransa realizować moc bazową z planu BPKD z SOWE i pozostawić regulację wtórną LFC w dotychczasowym stanie. W sytuacji, gdy regulacja jest wyłączona nie powinno się jej włączać Należy ignorować wartości opatrzone niewłaściwym statusem i realizować ostatnio poprawnie otrzymane wartości. Należy ignorować nieprawidłową wartość i przyjąć do regulacji ostatnio odebraną poprawnie. Należy ignorować otrzymaną wartość i realizować ostatnio otrzymaną poprawnie. W przypadku odzyskania połączenia ICCP przed upływem 15 min. JWCD powinno przyjąć nowe sterowania i pracować normalnie. W przeciwnym przypadku realizować kolejny punkt Po odzyskaniu połączenia. JWCD powinno przyjąć nowe sterowania i pracować normalnie. Należy powiadomić służby ruchowe OSP o zaistniałej sytuacji. Jeśli czas utrzymywania się niesprawności przekroczy 15 minut, to zastosować procedurę p.2 Należy powiadomić służby ruchowe OSP o zaistniałej sytuacji, jako awarię WC LFC. Należy powiadomić służby ruchowe OSP o zaistniałej sytuacji.

25 wersja 2.0 Strona 25/32 6 Brak planów Pz_1-Pz_100 na bieżący okres 7 Otrzymanie wartości planu bazowego Pz_1-Pz_100 niezgodnie z planem BPKD przesłanym przez SOWE 8 Otrzymanie polecenia załączenia lub wyłączenia regulacji pierwotnej niezgodnie z planem BPKD przesłanym przez SOWE 9 Otrzymanie polecenia załączenia lub wyłączenia regulacji wtórnej niezgodnie z planem BPKD przesłanym przez SOWE 10 Otrzymanie sterowania Pw_zadane jeśli stan regulacji wtórnej jest wyłączony JWCD powinno od następnego kwadransa realizować moc bazową z planu BPKD, przesyłanego SOWE. Przyjąć polecenie do realizacji jeśli wartość mieści się w dopuszczalnych granicach. Przyjąć polecenie do realizacji i czekać na poprawną wartośc w SOWE Przyjąć polecenie do realizacji i czekać na poprawną wartośc w SOWE Należy odrzucić otrzymaną wartość do momentu otrzymania komendy załączenia regulacji. Należy powiadomić służby ruchowe OSP o zaistniałej sytuacji. Po otrzymaniu poprawnego planu przełączyć się na sterowania Pzadane z LFC i przekazać informację o poprawności stanu do OSP Poprawnie otrzymane z LFC plany różne od przesłanego ostatnio poprzez SOWE BPKD stanowią ostateczne polecenie nadane JWCD. W przypadku braku reakcji przez 15 min zgłosić do OSP występującą rozbieżność W przypadku braku reakcji przez 15 min zgłosić do OSP występującą rozbieżność Należy powiadomić służby ruchowe OSP o zaistniałej sytuacji..

26 wersja 2.0 Strona 26/32 Monitorowanie pracy JWCD przez system LFC System LFC wymaga do poprawnej pracy informacji zwrotnej z JWCD. Szczególnie istotna jest informacja o stanie regulacji wtórnej. Nieplanowe zmiany stanu regulacji wtórnej będą uwzględniane przez system LFC i moduł rozdziału obciążeń dokona odpowiedniego przydziału mocy w paśmie regulacji wtórnej na podstawie rzeczywistej informacji pobieranej z systemu SMPP, a nie z planu BPKD Ocena regulacyjności JWCD W systemie LFC w odróżnieniu od ARCM każda z JWCD posiadać będzie model na podstawie którego OSP oceniał będzie regulacyjność jednostki. Jeśli operator LFC uzna, że JWCD nie odpowiada poprawnie na sygnały regulacyjne, to będzie w stanie pozaplanowo wyłączyć JWCD z regulacji wtórnej. Dodatkowo operator LFC wyposażony zostanie w możliwość zdalnego testowania JWCD w zakresie reakcji na Pw_zadane podobnie jak to ma miejsce podczas prób odbiorowych jednostki. Ponieważ OSP dysponował będzie możliwością indywidualnych sterowań, to operator będzie mógł przełączyć JWCD w tryb zdalnego testu i zadać wybrany przebieg Pw_zadane(t) w zakresie dopuszczalnych wielkości. Informacje z modelu oraz ewentualny test regulacyjności pozwalać będą operatorowi LFC na ocenę poprawności działania JWCD i ewentualne wyłączanie z regulacji jednostek, które nie realizują poleceń, co umożliwi regulację KSE przy pomocy innych JWCD zaplanowanych w planie BPKD i/lub załączonych do regulacji manualnie przez operatora. Dla poprawnej pracy modelu OSP musi zamodelować po swojej stronie proces "rampowania" mocą bazową jednostki podczas zmiany planów bazowych. Przyjęto 3 sposoby modelowania "rampowania": 1. rampa ze stałym gradientem 2. rampa estymowana 3. rampa ze zmiennym gradientem Rampa ze stałym gradientem JWCD rozpoczyna liniowe przejście twyprzedzenia sekund przed rozpoczęciem nowego kwadransa i zakończeniem bieżącego. Prędkość zmiany punktu bazowego określona jest przez zmienne:

27 wersja 2.0 Strona 27/32 Vb_nab prędkość naboru mocy [MW/min] Vb_red prędkość redukcji mocy [MW/min] JWCD zmienia liniowo punkt bazowy od BPKD_Pzadane do wartości zawartej w zmiennej BPKD_Pzadane_next. Rysunek 11 Rampa ze stałym gradientem Rampa estymowana Na podstawie planu na następny kwadrans oraz prędkości naboru (albo redukcji w zależności od tego czy plan na następny kwadrans przewiduje podwyższenie albo obniżenie punktu bazowego) wyznaczany jest czas wyprzedzenia (t.wyp.), tak aby zmiana punktu bazowego przebiegała według schematu przedstawionego na Rysunek 12. Rysunek 12 Rampa estymowana

28 wersja 2.0 Strona 28/32 Przejście następuje tak, że o pełnym kwadransie punkt bazowy jest w połowie drogi między punktem bieżącym (BPKD_Pzadane), a punktem bazowym obowiązującym w następnym kwadransie (BPKD_Pzadane_next). Energia wyprodukowana w czasie [t 0 twyp., t 0 ] jest równa energii wyprodukowanej w czasie [t 0, t 0 + twyp.], gdzie t 0 jest momentem zakończenia kwadransa (rozpoczęcia nowego kwadransa). Rampa ze zmiennym gradientem Na podstawie planu na następny kwadrans oraz czasu wyprzedzenia (twyp.) wyznaczana jest prędkość naboru (albo redukcji w zależności od tego czy plan na następny kwadrans przewiduje podwyższenie albo obniżenie punktu bazowego) tak by liniowa zmiana punktu bazowego przebiegała tak jak przedstawiono na Rysunek 13. Bieżący kwadrans Następny kwadrans Punkt bazowy BPKD_Pzadane t wyp. BPKD_Pzadane_next czas Rysunek 13 Rampa ze zmiennym gradientem Zmiana punktu bazowego następuje według takiego samego schematu co w przypadku rampy estymowanej Określenie sposobu rampowania mocy bazowej przez JWCD Ponieważ OSP nie narzuca sposobu zmiany mocy bazowej, to dla jak najlepszego zamodelowania jej zmian po stronie OSP wymagane będzie, aby Elektrownie udostępniły informację na temat sposobu zmiany mocy bazowej na poszczególnych JWCD. W poniższej tabeli przedstawiono zestaw parametrów, które należy zadeklarować na każdy z bloków (Tabela 4).

29 wersja 2.0 Strona 29/32 Tabela 4. Opis rampowania mocą bazową JWCD. Kod JWCD Typ rampy 0 - stały gradient 1 - estymowana 2 - zmienny gradient 3 - inny twyp [sek.] Blok Blok Blok Vb naboru Vb redukcji [MW/min] W przypadku kiedy elektrownia stosuje inny typ rampy (3), to wymagane będzie opisowe przedstawienie sposobu zmiany mocy bazowej, tak by można było zastosować odpowiedni model po stronie OSP. Po uruchomieniu systemu LFC i przełączeniu jednostki na tryb pracy z systemem LFC wymagane będzie informowanie OSP o zmianie sposobu i parametrów "rampowania".

30 4 DODATEK A Zestawienie sygnałów 4.1 Parametry stałe w zakresie regulacji wtórnej - nie podlegające transmisji z JWCD do OSP Tabela 5. Parametry stałe zadawane w systemie LFC dla każdej JWCD uzgodnione z OSP Lp. Nazwa zmiennej Jedn. Opis System źródłowy w stosunku do LFC Zakres wartości 1. Vw MW/min Prędkość redukcji mocy bloku w paśmie regulacji wtórnej zadeklarowana przez JWCD 3. Pwmax_red MW Zakres redukcji mocy w paśmie regulacji wtórnej zadeklarowany przez JWCD 4. Pwmax_nab MW Zakres naboru mocy w paśmie regulacji wtórnej zadeklarowany przez JWCD KOE <0,01*P OS; 0,2* P OS>, gdzie Pos moc osiągalna danej JWCD KOE <0,05* P OS; P OS > KOE <0,05* P OS; Pos> 4.2 Zmienne podlegające transmisji z WL SMPP do WC SMPP Tabela 6. Sygnały pobierane z WL SMPP do WC SMPP OSP Lp. Nazwa zmiennej Jedn. Nazwa ICCP Opis Cykl odświeżania Zmienne zawarte w obecnej konfiguracji WL SMPP Sygnały szybkozmienne 1. Pbrutto MW JWCD_Pbrutto Moc wyjściowa brutto bloku 2. Pbazowe MW JWCD_Pbazowe Moc bazowa bloku - jest to moc zadana po funkcji przejścia 3. PdF MW JWCD_PdF Składnik mocy zadanej bloku wynikający z działania regulacji pierwotnej 4. Pw - odpowiednik PY1 MW Sygnały wolnozmienne JWCD_Pw Nastąpiła zmiana nazwy PY1 na Pw 5. Pzadane MW JWCD_Pzadane Moc zadana faktycznie przesłana na blok. Typowo powinna to być wartość przesłana przez LFC w postaci planu, ale może to być także wartość wprowadzona manualnie przez operatora bloku 6. Rp JWCD_Rp Stan pracy regulacji pierwotnej [zał/wył]. W stanie zał statyzm i strefa martwa powinna System źródłowy Zakres wartości 1-2 sek. SMPP/LFC <0;Pos*1.2> 1-2 sek. SMPP/LFC <0;Pos*1,2> 1-2 sek. SMPP/LFC <+/- Pos*1,2> Składnik mocy zadanej 1-2 sek. WL SMPP <Pwmax_red bloku wynikający z ;Pwmax_nab> działania regulacji wtórnej RBE* i nie rzadziej niż, co 15 min RBE* i nie rzadziej niż, co 15 min WL SMPP WL SMPP <0;Pos*1,2> 0/1 (0-wyłączone, 1-załączone)

31 wersja 2.0 Strona 31/32 Lp. Nazwa zmiennej Jedn. Nazwa ICCP Opis Cykl odświeżania być ustawiona na poziomie uzgodnionym z KDM 7. Rw JWCD_Rw Stan pracy regulacji wtórnej 8. Y1 stopnie JWCD_Y1 Wartość sygnału Y1 odbierana w elektrowni jako liczba <-31,31> Zmienne dodatkowe na potrzeby LFC Sygnały szybkozmienne 9. Pzbiorcze MW JWCD_Pzbiorcze Moc zbiorcza zadana bloku wartość sumaryczna wszystkich składników mocy zadanej na wejściu regulatora bloku 10. Pw_zadane MW JWCD_Pw_zadane Moc zadana bloku w paśmie regulacji wtórnej przesłana przez OSP z systemu LFC poprzez ICCP 11. Prędkość obrotowa Sygnały wolnozmienne obr./min JWCD_obroty Wartość obrotów na JWCD pobierana z automatyki blokowej 12. Tpbl JWCD_Tpbl Tryb pracy bloku: brak RO(P) lub PPW, regulacja RO(P), PPW. Zmiana stanu na 1, 2 lub 3 powinna skutkować automatycznym, realizowanym w Elektrowni, wyłączeniem regulacji pierwotnej lub/i wtórnej. RBE* i nie rzadziej niż, co 15 min RBE* i nie rzadziej niż, co 15 min System źródłowy WL SMPP Zakres wartości 0/1 (0-wyłączone, 1-załączone) WL SMPP <-31;31> 1-2 sek. WL SMPP <0;Pos*1,2> 1-2 sek. WL SMPP <Pwmax_red ;Pwmax_nab> 1-2 sek. WL SMPP <0; 4000> - RBE* WL SMPP 0 brak RO(P) i PPW 1 RO(P) 2 PPW (RO(PI)) 3 PPW i RO(P) 4.3 Zmienne podlegające transmisji z LFC do WL SMPP Tabela 7. Zmienne przesyłane z systemu LFC do WL SMPP Lp. Nazwa zmiennej Jedn. Nazwa ICCP Opis Cykl przesyłu System źródłowy Sygnały wolnozmienne 1. Pz_1-Pz_100 Bufor 100 zmiennych na plan mocy bazowych dla wybranej JWCD MW JWCD_Pz_1-100 Moc zadana bloku (obecnie przesyłana w planie BPKD) Zdarzeniowo jeśli pojawi się nowy plan BPKD lub po zmianie bieżącego planu BPKD Typ zmiennej (Typ ICCP) Plankton/LFC Liczby całkowite rzutowane na (RealQTimetag) Zakres wartości <0;Pos*1,2>, gdzie Pos oznacza moc osiągalną

32 wersja 2.0 Strona 32/ Sterowania podlegające transmisji z LFC do WL SMPP Tabela 8. Sterowania z systemu LFC przesyłane do WL SMPP Lp. Nazwa Jedn. Nazwa sterowania Opis Cykl System zmiennej ICCP przesyłu źródłowy Sterowania szybkozmienne 1. Pw_zadane MW JWCD_Pw_cmd Moc zadana w paśmie regulacji wtórnej Sterowania wolnozmienne 2. SRp_cmd JWCD_SRp_cmd Zadany stan regulacji pierwotnej 3. SRw_cmd JWCD_SRw_cmd Zadany stan regulacji wtórnej zdarzeniowo LFC Typ zmiennej (Typ ICCP) Rzeczywista (Control_Setpoint_ Real) zdarzeniowo Plankton (plan Dwustanowa BPKD). (Control_Command) Dyspozytor może zmienić stan zarówno w planie BPKD poprzez Planktona, jak i bezpośrednio poprzez interfejs w LFC. zdarzeniowo Plankton (plan Dwustanowa BPKD). (Control_Command) Dyspozytor może zmienić stan zarówno w planie BPKD poprzez Planktona, jak i bezpośrednio poprzez interfejs w LFC. Zakres wartości <Pwmax_red ;Pwmax_nab>, gdzie Pwmax_red i Pwmax_nab zakresy redukcji i naboru w paśmie reg. wt. 0/1 (0-wyłączone, 1-załączone) 0/1 (0-wyłączone, 1-załączone) * - RBE - tryb RBE (Report By Exception) z cyklem skanowania zdarzeń = 1 sek. Oznacza to, że transmitowane byłyby jedynie wartości, które ulegają zmianie oraz, dodatkowo, wszystkie wielkości cyklicznie po upłynięciu określonego czasu (Integrity Tiomeout - zakres zmian od 5 do 15 min proponowany 15 min).
