1 Instrukcja montażu i eksploatacji centrali wentylacyjnej RECU 300VE

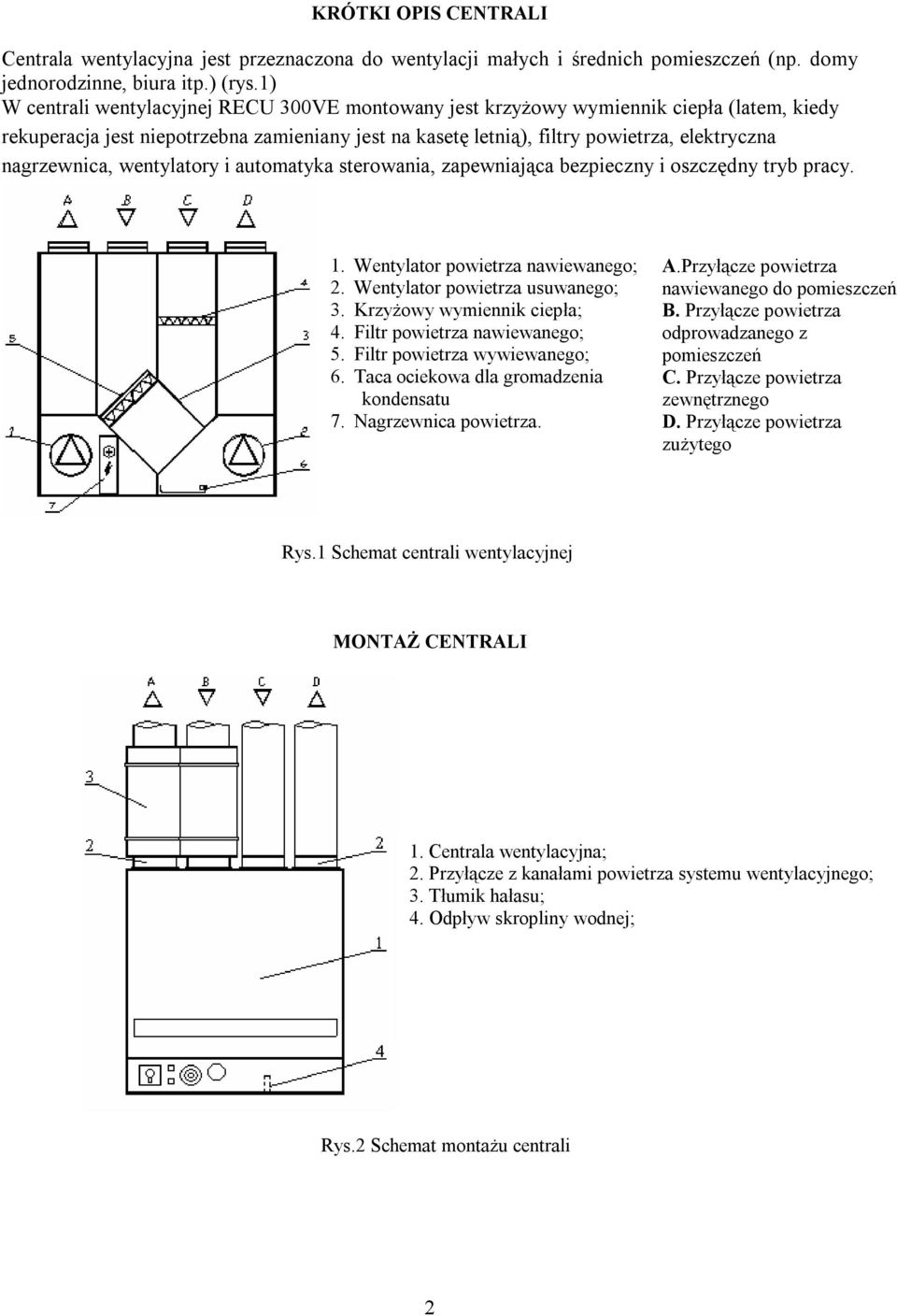

2 KRÓTKI OPIS CENTRALI Centrala wentylacyjna jest przeznaczona do wentylacji małych i średnich pomieszczeń (np. domy jednorodzinne, biura itp.) (rys.1) W centrali wentylacyjnej RECU 300VE montowany jest krzyżowy wymiennik ciepła (latem, kiedy rekuperacja jest niepotrzebna zamieniany jest na kasetę letnią), filtry powietrza, elektryczna nagrzewnica, wentylatory i automatyka sterowania, zapewniająca bezpieczny i oszczędny tryb pracy. 1. Wentylator powietrza nawiewanego; 2. Wentylator powietrza usuwanego; 3. Krzyżowy wymiennik ciepła; 4. Filtr powietrza nawiewanego; 5. Filtr powietrza wywiewanego; 6. Taca ociekowa dla gromadzenia kondensatu 7. Nagrzewnica powietrza. A.Przyłącze powietrza nawiewanego do pomieszczeń B. Przyłącze powietrza odprowadzanego z pomieszczeń C. Przyłącze powietrza zewnętrznego D. Przyłącze powietrza zużytego Rys.1 Schemat centrali wentylacyjnej MONTAŻ CENTRALI 1. Centrala wentylacyjna; 2. Przyłącze z kanałami powietrza systemu wentylacyjnego; 3. Tłumik hałasu; 4. Odpływ skropliny wodnej; Rys.2 Schemat montażu centrali 2

nagrzewnica, wentylatory i automatyka sterowania, zapewniająca bezpieczny i oszczędny tryb pracy. 1. Wentylator powietrza nawiewanego; 2. Wentylator powietrza usuwanego; 3.

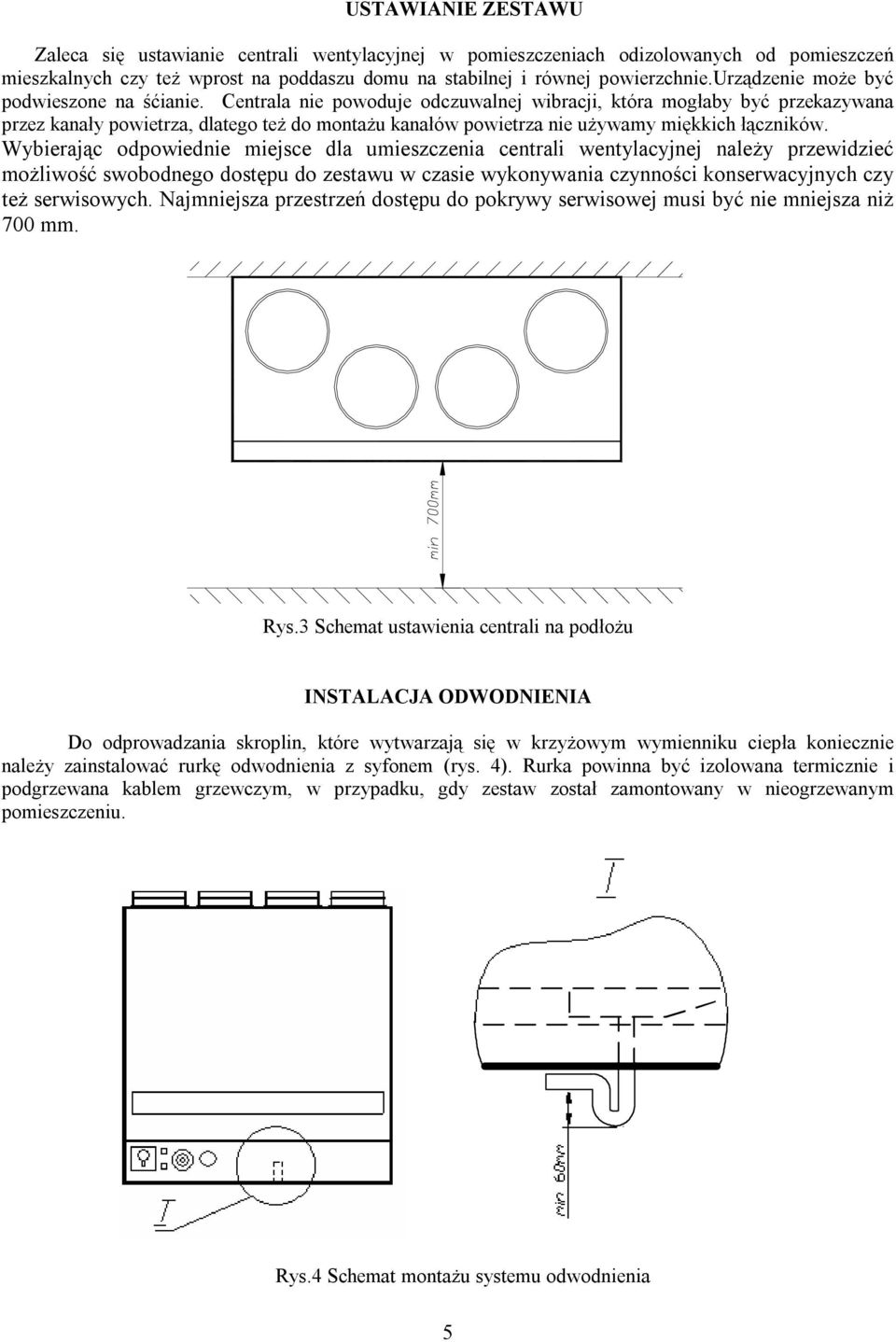

3 USTAWIANIE ZESTAWU Zaleca się ustawianie centrali wentylacyjnej w pomieszczeniach odizolowanych od pomieszczeń mieszkalnych czy też wprost na poddaszu domu na stabilnej i równej powierzchnie.urządzenie może być podwieszone na śćianie. Centrala nie powoduje odczuwalnej wibracji, która mogłaby być przekazywana przez kanały powietrza, dlatego też do montażu kanałów powietrza nie używamy miękkich łączników. Wybierając odpowiednie miejsce dla umieszczenia centrali wentylacyjnej należy przewidzieć możliwość swobodnego dostępu do zestawu w czasie wykonywania czynności konserwacyjnych czy też serwisowych. Najmniejsza przestrzeń dostępu do pokrywy serwisowej musi być nie mniejsza niż 700 mm. Rys.3 Schemat ustawienia centrali na podłożu INSTALACJA ODWODNIENIA Do odprowadzania skroplin, które wytwarzają się w krzyżowym wymienniku ciepła koniecznie należy zainstalować rurkę odwodnienia z syfonem (rys. 4). Rurka powinna być izolowana termicznie i podgrzewana kablem grzewczym, w przypadku, gdy zestaw został zamontowany w nieogrzewanym pomieszczeniu. Rys.4 Schemat montażu systemu odwodnienia 5

Centrala nie powoduje odczuwalnej wibracji, która mogłaby być przekazywana przez kanały powietrza, dlatego też do montażu kanałów powietrza nie używamy miękkich łączników.

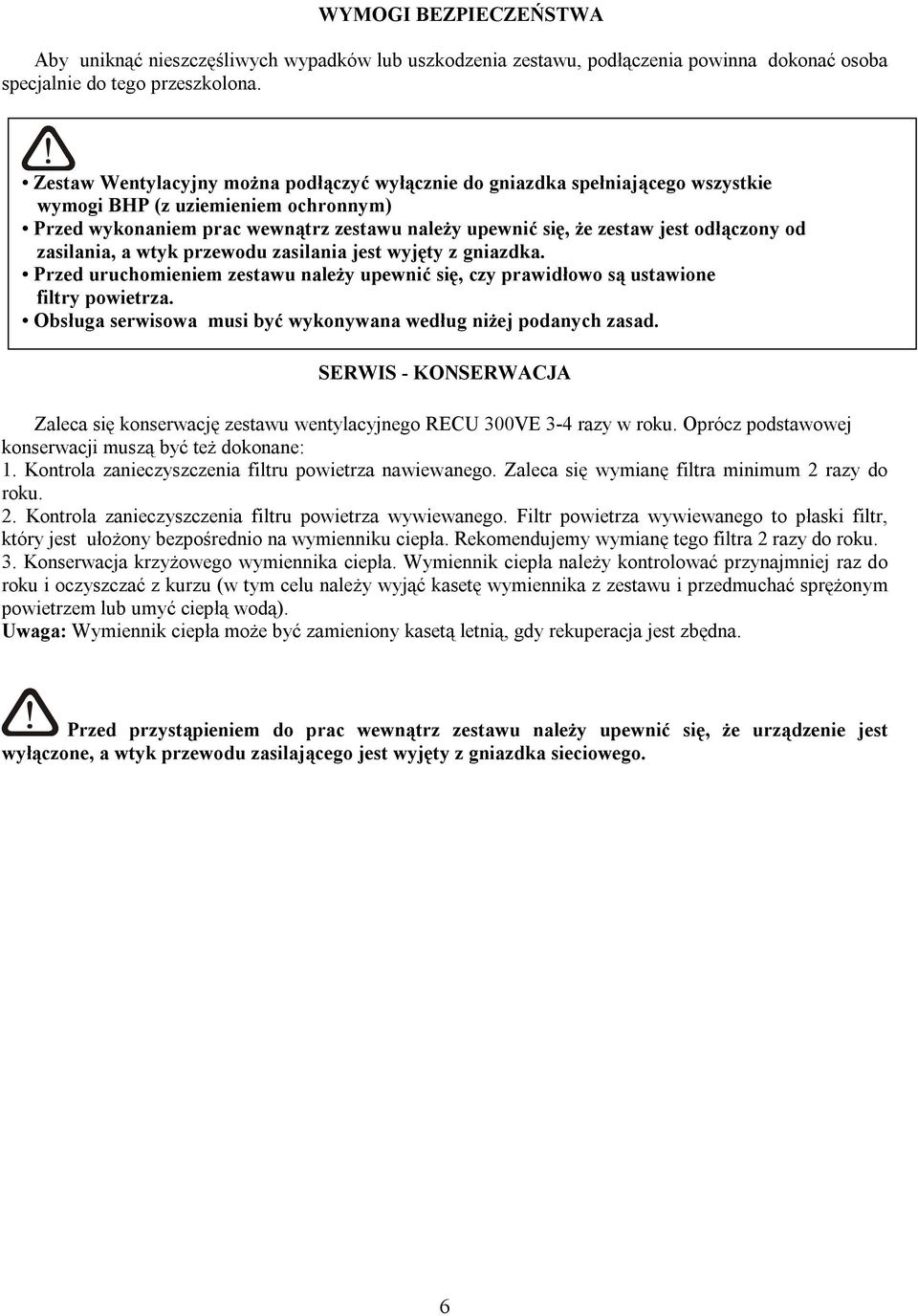

4 WYMOGI BEZPIECZEŃSTWA Aby uniknąć nieszczęśliwych wypadków lub uszkodzenia zestawu, podłączenia powinna dokonać osoba specjalnie do tego przeszkolona. Zestaw Wentylacyjny można podłączyć wyłącznie do gniazdka spełniającego wszystkie wymogi BHP (z uziemieniem ochronnym) Przed wykonaniem prac wewnątrz zestawu należy upewnić się, że zestaw jest odłączony od zasilania, a wtyk przewodu zasilania jest wyjęty z gniazdka. Przed uruchomieniem zestawu należy upewnić się, czy prawidłowo są ustawione filtry powietrza. Obsługa serwisowa musi być wykonywana według niżej podanych zasad. SERWIS - KONSERWACJA Zaleca się konserwację zestawu wentylacyjnego RECU 300VE 3-4 razy w roku. Oprócz podstawowej konserwacji muszą być też dokonane: 1. Kontrola zanieczyszczenia filtru powietrza nawiewanego. Zaleca się wymianę filtra minimum 2 razy do roku. 2. Kontrola zanieczyszczenia filtru powietrza wywiewanego. Filtr powietrza wywiewanego to płaski filtr, który jest ułożony bezpośrednio na wymienniku ciepła. Rekomendujemy wymianę tego filtra 2 razy do roku. 3. Konserwacja krzyżowego wymiennika ciepła. Wymiennik ciepła należy kontrolować przynajmniej raz do roku i oczyszczać z kurzu (w tym celu należy wyjąć kasetę wymiennika z zestawu i przedmuchać sprężonym powietrzem lub umyć ciepłą wodą). Uwaga: Wymiennik ciepła może być zamieniony kasetą letnią, gdy rekuperacja jest zbędna. Przed przystąpieniem do prac wewnątrz zestawu należy upewnić się, że urządzenie jest wyłączone, a wtyk przewodu zasilającego jest wyjęty z gniazdka sieciowego. 6

odłączony od zasilania, a wtyk przewodu zasilania jest wyjęty z gniazdka. Przed uruchomieniem zestawu należy upewnić się, czy prawidłowo są ustawione filtry powietrza.

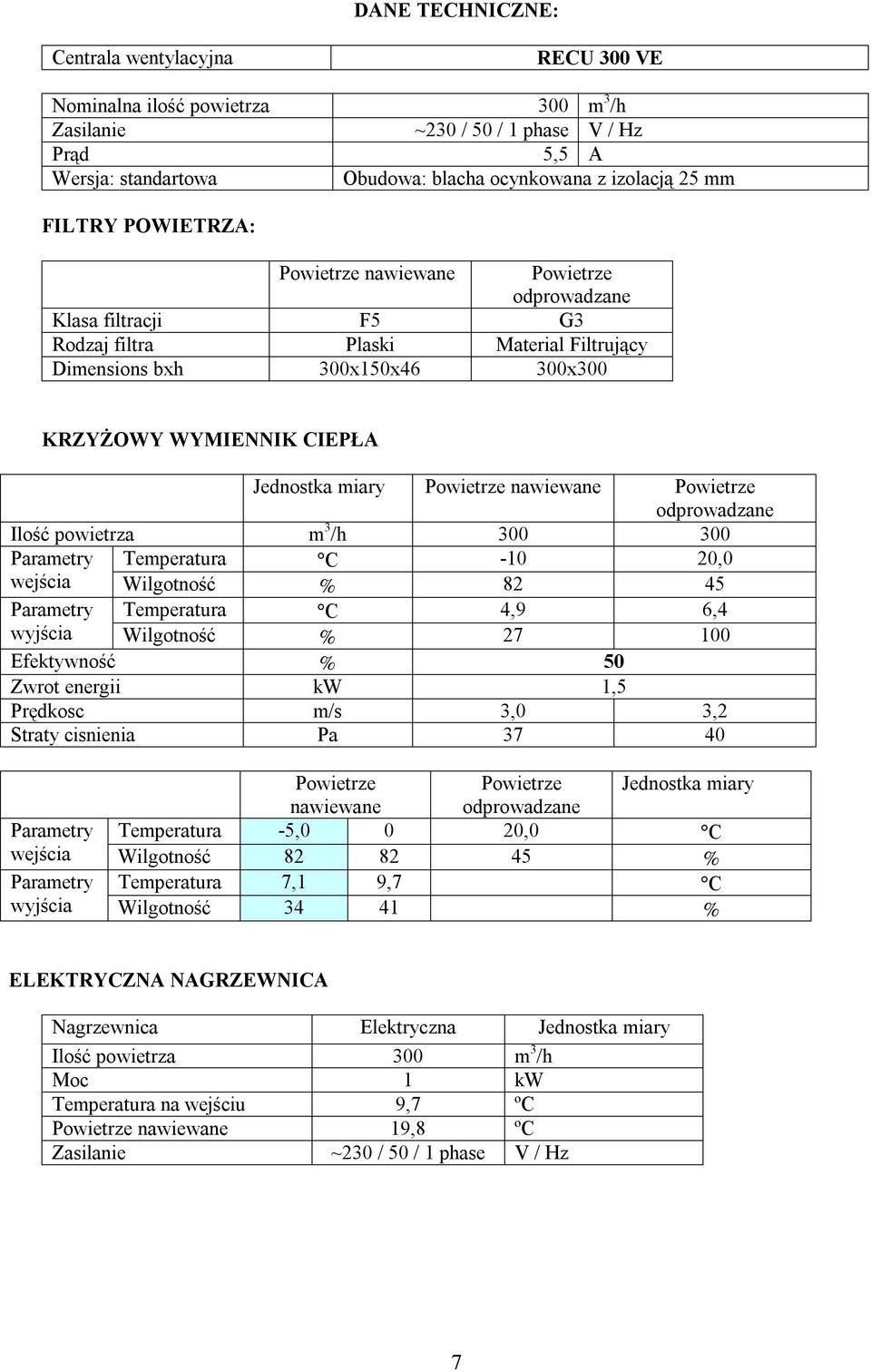

5 DANE TECHNICZNE: Centrala wentylacyjna RECU 300 VE Nominalna ilość powietrza 300 m 3 /h Zasilanie ~230 / 50 / 1 phase V / Hz Prąd 5,5 A Wersja: standartowa Obudowa: blacha ocynkowana z izolacją 25 mm FILTRY POWIETRZA: Powietrze nawiewane Powietrze odprowadzane Klasa filtracji F5 G3 Rodzaj filtra Plaski Material Filtrujący Dimensions bxh 300x150x46 300x300 KRZYŻOWY WYMIENNIK CIEPŁA Jednostka miary Powietrze nawiewane Powietrze odprowadzane Ilość powietrza m 3 /h Parametry Temperatura C ,0 wejścia Wilgotność % Parametry Temperatura C 4,9 6,4 wyjścia Wilgotność % Efektywność % 50 Zwrot energii kw 1,5 Prędkosc m/s 3,0 3,2 Straty cisnienia Pa Powietrze Powietrze Jednostka miary nawiewane odprowadzane Parametry Temperatura -5,0 0 20,0 C wejścia Wilgotność % Parametry Temperatura 7,1 9,7 C wyjścia Wilgotność % ELEKTRYCZNA NAGRZEWNICA Nagrzewnica Elektryczna Jednostka miary Ilość powietrza 300 m 3 /h Moc 1 kw Temperatura na wejściu 9,7 ºC Powietrze nawiewane 19,8 ºC Zasilanie ~230 / 50 / 1 phase V / Hz 7

Powietrze nawiewane Powietrze odprowadzane Ilość powietrza m 3 /h 300 300 Parametry Temperatura C -10 20,0 wejścia Wilgotność % 82 45 Parametry Temperatura C 4,9 6,4 wyjścia Wilgotność % 27 100

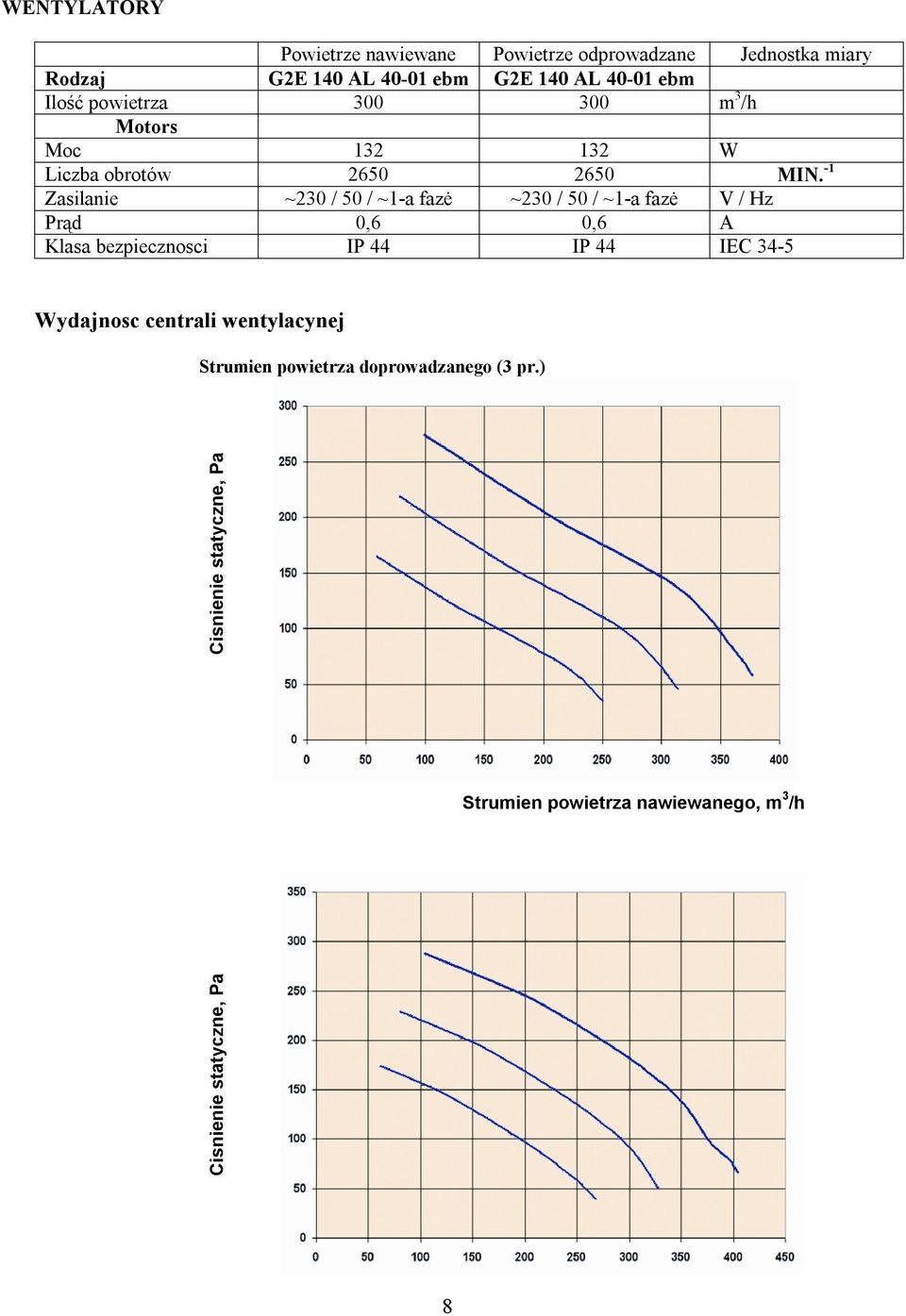

6 WENTYLATORY Powietrze nawiewane Powietrze odprowadzane Jednostka miary Rodzaj G2E 140 AL ebm G2E 140 AL ebm Ilość powietrza m 3 /h Motors Moc W Liczba obrotów MIN. -1 Zasilanie ~230 / 50 / ~1-a fazė ~230 / 50 / ~1-a fazė V / Hz Prąd 0,6 0,6 A Klasa bezpiecznosci IP 44 IP 44 IEC 34-5 Wydajnosc centrali wentylacynej Strumien powietrza doprowadzanego (3 pr.) Strumien powietrza nawiewanego, m 3 /h Cisnienie statyczne, Pa Cisnienie statyczne, Pa 8

-1 Zasilanie ~230 / 50 / ~1-a fazė ~230 / 50 / ~1-a fazė V / Hz Prąd 0,6 0,6 A Klasa bezpiecznosci IP 44 IP 44 IEC 34-5

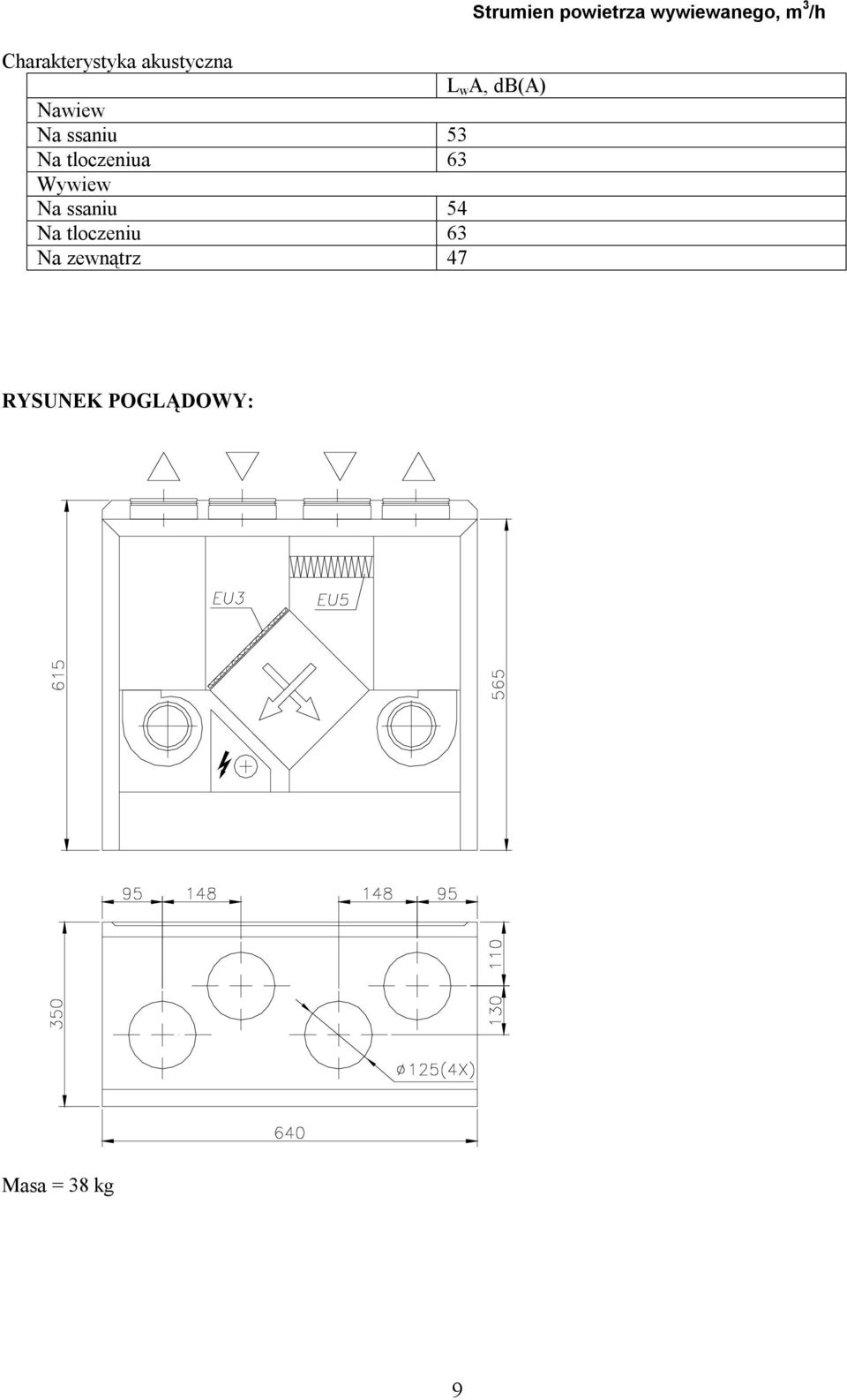

7 Charakterystyka akustyczna L w A, db(a) Nawiew Na ssaniu 53 Na tloczeniua 63 Wywiew Na ssaniu 54 Na tloczeniu 63 Na zewnątrz 47 Strumien powietrza wywiewanego, m 3 /h RYSUNEK POGLĄDOWY: Masa = 38 kg 9

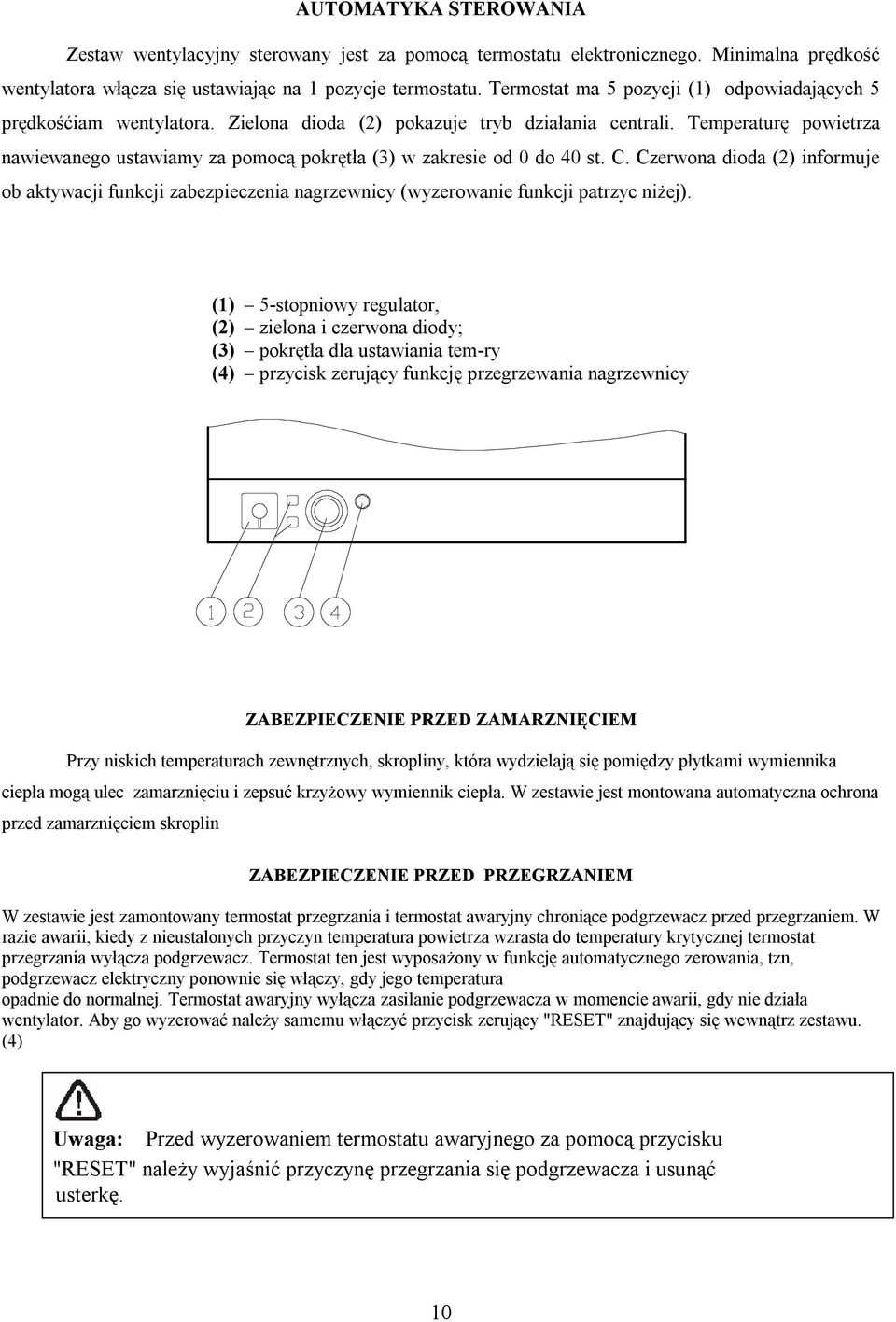

8 AUTOMATYKA STEROWANIA Zestaw wentylacyjny sterowany jest za pomocą termostatu elektronicznego. Minimalna prędkość wentylatora włącza się ustawiając na 1 pozycje termostatu. Termostat ma 5 pozycji (1) odpowiadających 5 prędkośćiam wentylatora. Zielona dioda (2) pokazuje tryb działania centrali. Temperaturę powietrza nawiewanego ustawiamy za pomocą pokrętła (3) w zakresie od 0 do 40 st. C. Czerwona dioda (2) informuje ob aktywacji funkcji zabezpieczenia nagrzewnicy (wyzerowanie funkcji patrzyc niżej). (1) 5-stopniowy regulator, (2) zielona i czerwona diody; (3) pokrętła dla ustawiania tem-ry (4) przycisk zerujący funkcję przegrzewania nagrzewnicy ZABEZPIECZENIE PRZED ZAMARZNIĘCIEM Przy niskich temperaturach zewnętrznych, skropliny, która wydzielają się pomiędzy płytkami wymiennika ciepła mogą ulec zamarznięciu i zepsuć krzyżowy wymiennik ciepła. W zestawie jest montowana automatyczna ochrona przed zamarznięciem skroplin ZABEZPIECZENIE PRZED PRZEGRZANIEM W zestawie jest zamontowany termostat przegrzania i termostat awaryjny chroniące podgrzewacz przed przegrzaniem. W razie awarii, kiedy z nieustalonych przyczyn temperatura powietrza wzrasta do temperatury krytycznej termostat przegrzania wyłącza podgrzewacz. Termostat ten jest wyposażony w funkcję automatycznego zerowania, tzn, podgrzewacz elektryczny ponownie się włączy, gdy jego temperatura opadnie do normalnej. Termostat awaryjny wyłącza zasilanie podgrzewacza w momencie awarii, gdy nie działa wentylator. Aby go wyzerować należy samemu włączyć przycisk zerujący "RESET" znajdujący się wewnątrz zestawu. (4) Uwaga: Przed wyzerowaniem termostatu awaryjnego za pomocą przycisku "RESET" należy wyjaśnić przyczynę przegrzania się podgrzewacza i usunąć usterkę. 10

Temperaturę powietrza nawiewanego ustawiamy za pomocą pokrętła (3) w zakresie od 0 do 40 st. C.

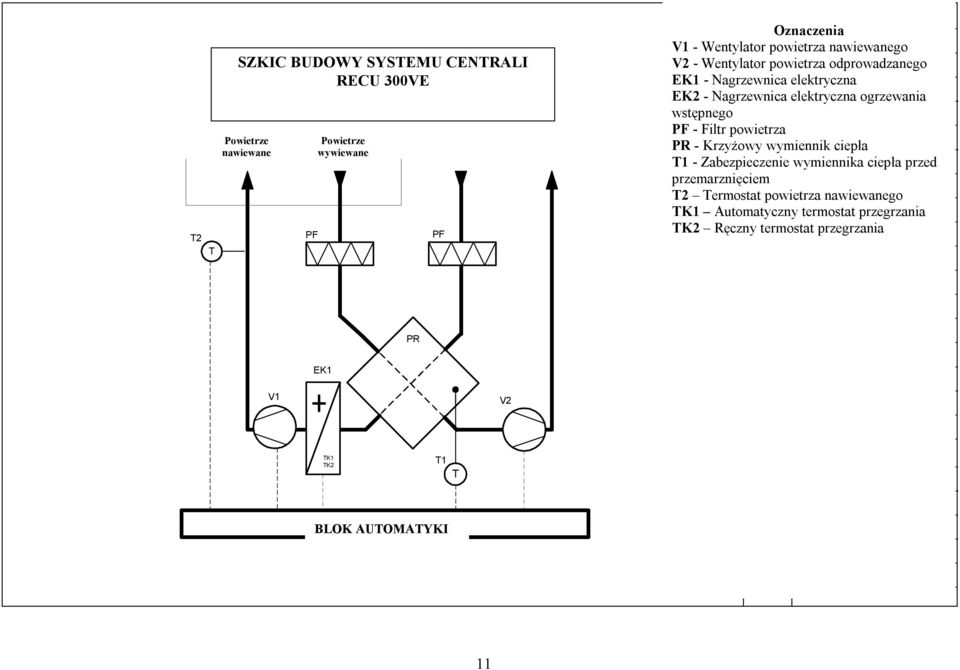

9 T2 T SZKIC BUDOWY SYSTEMU CENTRALI RECU 300VE FUNCTIONAL DIAGRAM Powietrze Powietrze nawiewane Supply air Exhaust wywiewane air PF PF Mark Name Oznaczenia V1 Supply air fan V1 - Wentylator powietrza nawiewanego V2 - Wentylator V2powietrza Exhaust odprowadzanego air fan EK1 - Nagrzewnica elektryczna EK1 Electric heater EK2 - Nagrzewnica elektryczna ogrzewania wstępnego PF Air filter PF - Filtr powietrza PR Plate-type heat exchanger PR - Krzyżowy wymiennik ciepła T1 - Zabezpieczenie T1 wymiennika Safety thermostat ciepła przed przemarznięciem T2 T2 Termostat powietrza nawiewanego Supply air temperature termostat TK1 Automatyczny TK1 Automatic termostat overheat przegrzania protection TK2 Ręczny termostat przegrzania TK2 Manual overheat protection PR EK1 V1 V2 TK1 TK2 T1 T CONTROL BOX BLOK AUTOMATYKI 11

powietrza PR Plate-type heat exchanger PR - Krzyżowy wymiennik ciepła T1 - Zabezpieczenie T1 wymiennika Safety thermostat ciepła przed przemarznięciem T2 T2 Termostat powietrza nawiewanego Supply air

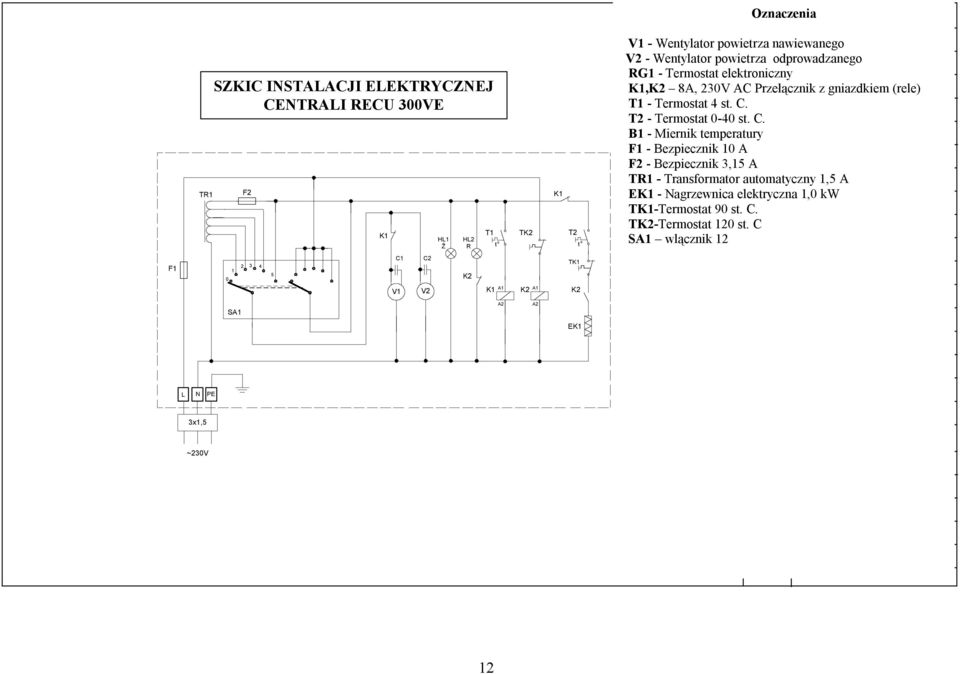

10 Oznaczenia Mark Name F1 TR1 SZKIC INSTALACJI RECU 300VE ELEKTRYCZNEJ CENTRALI ELECTRICAL RECU DIAGRAM 300VE 0 1 F K1 C1 C2 HL1 Ž HL2 R K2 T1 t TK2 K1 T2 t TK1 V1 Supply air fan V1 - Wentylator powietrza nawiewanego V2 - Wentylator powietrza V2odprowadzanego Exhaust air fan RG1 - Termostat elektroniczny K1,K2 8A, 230V AC Przełącznik T1 Capillary z gniazdkiem thermostat 4 (rele) C T1 - Termostat 4 st. C. T2 T2 - Termostat 0-40 st. C. B1 - Miernik temperatury F1 - Bezpiecznik 10 A F1 Fuse 10A F2 - Bezpiecznik 3,15 A TR1 - Transformator automatyczny F2 Fuse 1,5 3,15AA K1, K2 8A, 230V AC relay with socket EK1 - Nagrzewnica elektryczna 1,0 kw TK1-Termostat 90 st. C. TK2-Termostat 120 st. C EK1 SA1 wlącznik 12 TR1 Toroidinis autoransformatorius 1,5A TK1 TK2 Capillary thermostat 0-40 C Elektrinis kaitintuvas 1,0 kw Capillary thermostat 90 C Capillary thermostat 120 C SA1 V1 V2 A1 K1 A2 A1 K2 A2 K2 SA1 Control switch 12A EK1 L N PE 3x1,5 ~230V 12
