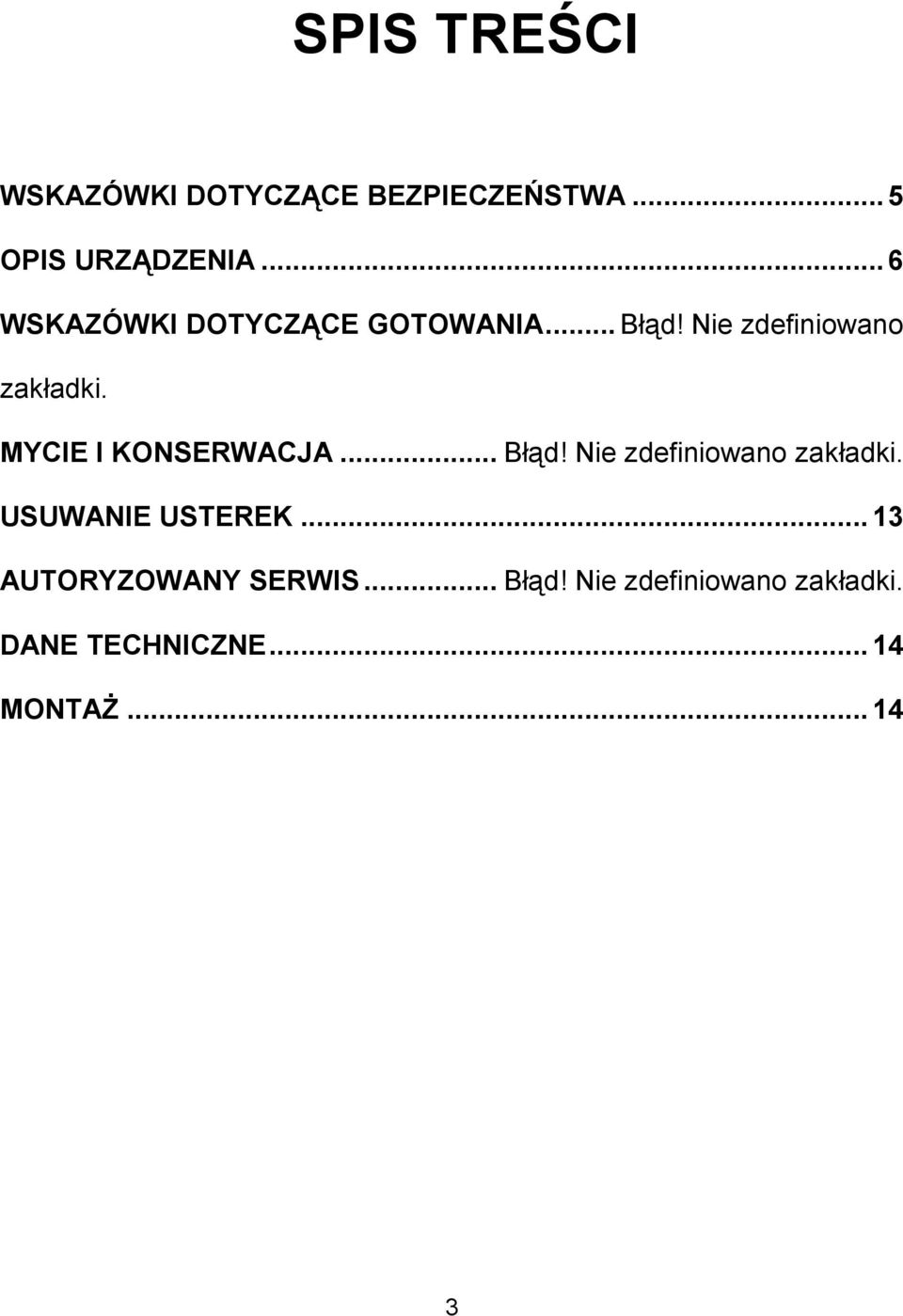

3 SPIS TRE$CI WSKAZÓWKI DOTYCZ+CE BEZPIECZE,STWA... 5 OPIS URZ+DZENIA... 6 WSKAZÓWKI DOTYCZ+CE GOTOWANIA... Bd! Nie zdefiniowano zakadki. MYCIE I KONSERWACJA... Bd! Nie zdefiniowano zakadki. USUWANIE USTEREK AUTORYZOWANY SERWIS... Bd! Nie zdefiniowano zakadki. DANE TECHNICZNE MONTA

4 Szanowni Klienci! Dzi7kujemy za zainteresowanie naszymi produktami i gratulujemy zakupu urz<dzenia naszej marki. Pastwa nowa pyta jest praktycznym, nowoczesnym i funkcjonalnym urzdzeniem, które wyprodukowano z materiaów wysokiej jako%ci. Przed opuszczeniem naszej fabryki urzdzenie poddano dokadnej kontroli technicznej i testom, aby sprawdzi( jego prawidowe funkcjonowanie i tym samym speni( wszystkie potrzeby i oczekiwania u*ytkownika oraz osign( doskonae rezultaty gotowania. Instrukcja podzielona jest na dwie cz,%ci: pierwsza cz,%( obejmuje instrukcj, obsugi i druga cz,%( instrukcj, instalacji. Przed przystpieniem do eksploatacji urzdzenia prosimy o dokadne zapoznanie si, ze wskazówkami zawartymi w instrukcji i zastosowanie si, do nich. W instrukcji podano wa*ne informacje dotyczce obsugi oraz wskazówki w zakresie bezpieczestwa. Urzdzenie zostao zabezpieczone specjalnym opakowaniem, które chroni je przed uszkodzeniem podczas transportu. Wszystkie materia y opakowania s< przyjazne dla =rodowiska naturalnego, nadaj< si7 do przetworzenia - recyklingu i powtórnego wykorzystania! Dzi,ki przetworzeniu materiaów, z których wykonano opakowanie, oszcz,dzamy surowce i ograniczamy ilo%( odpadów. Informacj, o punktach zbiórki surowców przeznaczonych do recyklingu mo*na uzyska( w lokalnym urz,dzie. Zu*yte urzdzenie przeznaczone do usuni,cia z gospodarstwa domowego nale*y uszkodzi( w taki sposób, aby nie nadawao si, do u*ytku, a nast,pnie przekaza( do punktu recyklingu wyznaczonego przez lokalny urzd. 4

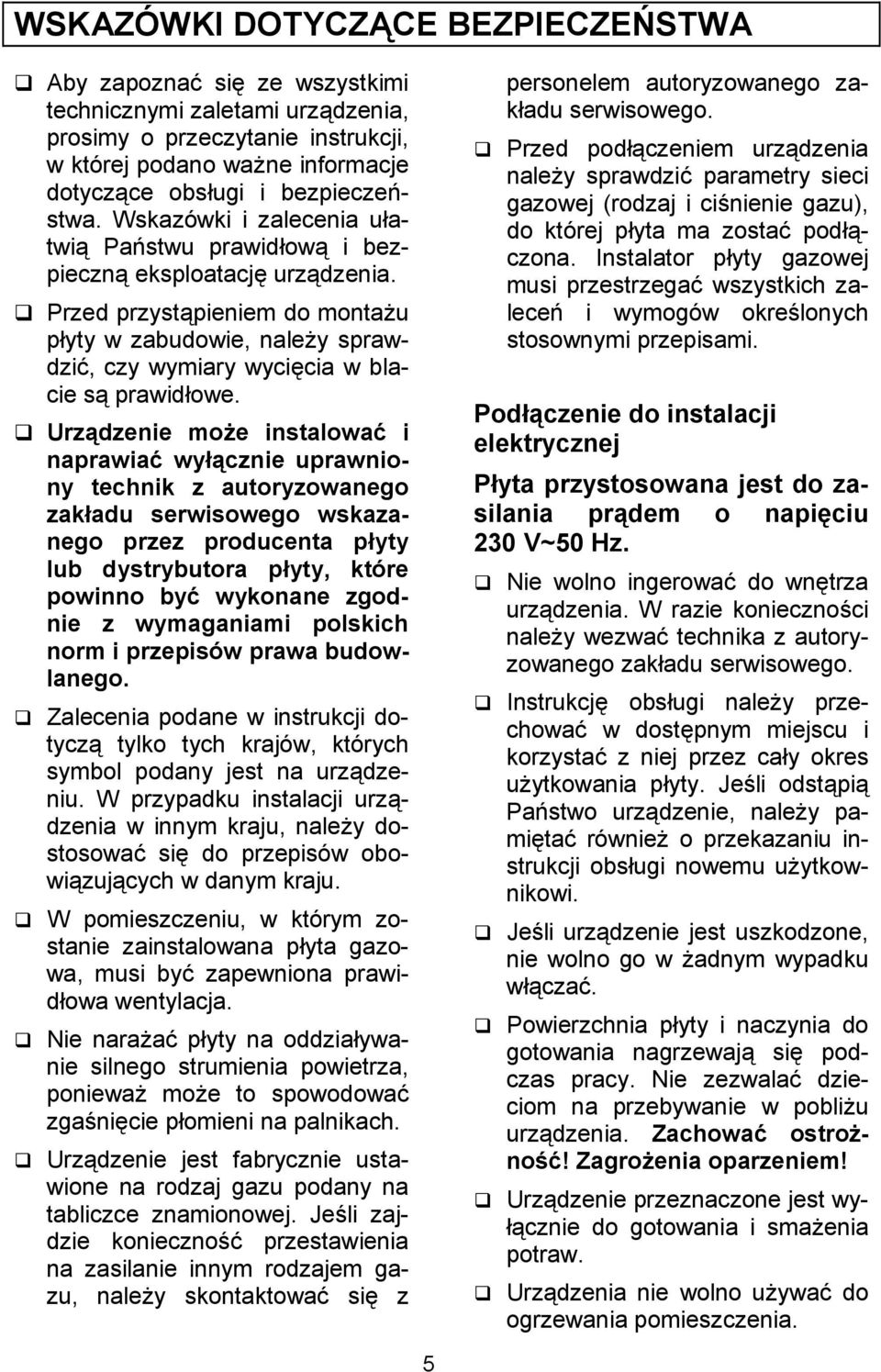

5 WSKAZÓWKI DOTYCZ+CE BEZPIECZE,STWA Aby zapozna( si, ze wszystkimi technicznymi zaletami urzdzenia, prosimy o przeczytanie instrukcji, w której podano wa*ne informacje dotyczce obsugi i bezpieczestwa. Wskazówki i zalecenia uatwi Pastwu prawidow i bezpieczn eksploatacj, urzdzenia. Przed przystpieniem do monta*u pyty w zabudowie, nale*y sprawdzi(, czy wymiary wyci,cia w blacie s prawidowe. Urz<dzenie mo@e instalowaa i naprawiaa wy <cznie uprawniony technik z autoryzowanego zak adu serwisowego wskazanego przez producenta p yty lub dystrybutora p yty, które powinno bya wykonane zgodnie z wymaganiami polskich norm i przepisów prawa budowlanego. Zalecenia podane w instrukcji dotycz tylko tych krajów, których symbol podany jest na urzdzeniu. W przypadku instalacji urzdzenia w innym kraju, nale*y dostosowa( si, do przepisów obowizujcych w danym kraju. W pomieszczeniu, w którym zostanie zainstalowana pyta gazowa, musi by( zapewniona prawidowa wentylacja. Nie nara*a( pyty na oddziaywanie silnego strumienia powietrza, poniewa* mo*e to spowodowa( zga%ni,cie pomieni na palnikach. Urzdzenie jest fabrycznie ustawione na rodzaj gazu podany na tabliczce znamionowej. Je%li zajdzie konieczno%( przestawienia na zasilanie innym rodzajem gazu, nale*y skontaktowa( si, z personelem autoryzowanego zakadu serwisowego. Przed podczeniem urzdzenia nale*y sprawdzi( parametry sieci gazowej (rodzaj i ci%nienie gazu), do której pyta ma zosta( podczona. Instalator pyty gazowej musi przestrzega( wszystkich zalece i wymogów okre%lonych stosownymi przepisami. Pod <czenie do instalacji elektrycznej P yta przystosowana jest do zasilania pr<dem o napi7ciu 230 V~50 Hz. Nie wolno ingerowa( do wn,trza urzdzenia. W razie konieczno%ci nale*y wezwa( technika z autoryzowanego zakadu serwisowego. Instrukcj, obsugi nale*y przechowa( w dost,pnym miejscu i korzysta( z niej przez cay okres u*ytkowania pyty. Je%li odstpi Pastwo urzdzenie, nale*y pami,ta( równie* o przekazaniu instrukcji obsugi nowemu u*ytkownikowi. Je%li urzdzenie jest uszkodzone, nie wolno go w *adnym wypadku wcza(. Powierzchnia pyty i naczynia do gotowania nagrzewaj si, podczas pracy. Nie zezwala( dzieciom na przebywanie w pobli*u urzdzenia. ZachowaA ostro@- no=a! Zagro@enia oparzeniem! Urzdzenie przeznaczone jest wy- cznie do gotowania i sma*enia potraw. Urzdzenia nie wolno u*ywa( do ogrzewania pomieszczenia. 5

6 Podczas sma*enia mo*e si, samoistnie zapali( rozgrzany tuszcz lub olej. Niebezpieczestwo oparzenia i po*aru! Aby unikn( po- *aru i oparzenia, nale*y stale nadzorowa( proces kulinarny. Nie wolno wlewa( wody na palcy si, tuszcz i olej. Zagro*enie poparzeniem! W przypadku zapalenia si, tuszczu nale*y nakry( pojemnik, aby stumi( ogie i wyczy( pyt,. W przypadku awarii urzdzenia nale*y przerwa( dopyw gazu i wyczy( zasilanie elektryczne. Urz<dzenie mog< naprawiaa i instalowaa wy <cznie uprawnieni pracownicy autoryzowanych zak adów serwisowych. Na palnikach nie wolno ustawia( zdeformowanych i zniszczonych naczy do gotowania, gdy* mog si, one przewróci(. Je%li kurek zostanie zablokowany, nie wolno go przekr,ca( na si,. Usterk, zgosi( w autoryzowanym zakadzie serwisowym. Producent nie ponosi odpowiedzialno=ci za szkody powsta e wskutek nieprawid owego pod <- czenia i wadliwej instalacji urz<dzenia. Uszkodzenia takie nie s< obj7te gwarancj<. OPIS URZ+DZENIA Rys Ruszt 2. Palniki gazowe 3. P yta podpalnikowa 4. Pokr7t a do sterowania p yt< 6

7 Pokr7t o przyporz<dkowane do palnika Przed ka*d nast,pn prób zapalenia pomienia nale*y otworzy( drzwi pomieszczenia, w którym znajduje si, pyta, lub zaczeka( przynajmniej 1 minut,. Po zapaleniu pomienia na palniku nale*y jeszcze kilka sekund (ok. 6-7 sekund) przytrzyma( pokr,to, aby dopyw gazu samoczynnie pozosta otwarty (czujnik termiczny zostanie wtedy wystarczajco nagrzany). Rys Zapalacz iskrowy 2. Du@y p omieg 3. Ma y (oszcz7dno=ciowy) p omieg Ka*de pokr,to jest odpowiednio oznaczone i przyporzdkowane do okre%lonego palnika. Pokr,to su*y do wczania i ustawiania pomienia (rys.2). Zasady uruchamiania p yty z zabezpieczeniem przeciwwyp ywowym P yta oferowana jest z zabezpieczeniem przeciwwyp ywowym. Aby zapali( pomie na palniku, nale*y wcisn( odpowiednie pokr,to, obróci( je w lewo na pozycj, zapalacza, przytrzymujc kilka sekund na pozycji du*ego pomienia i czeka( na zapalenie si, pomienia. Zwolni( pokr,to i ustawi( na pozycji wybranego pomienia. Naciska( pokr,to nie du*ej ni* 15 sekund. Je%li po upywie 15 sekund na palniku nie zapali si, pomie, pokr,ta nie nale*y dalej wciska(. Je%li pokr,to zostanie za wcze%nie puszczone, wtedy pomie zga%nie. Nast,pnie nale*y ustawi( wielko%( pomienia. W przypadku, je%li pomie nie zapali si,, nale*y ponowi( prób, zapalenia pomienia. Uwaga!!! Ka@dy palnik jest zabezpieczony osobno! Oznacza je=li p omieg zga- =nie (np. po wykipieniu potrawy podczas gotowania), wtedy zostanie zamkni7ty dop yw gazu do palnika. W celu wyczenia palnika nale*y przekr,ci( pokr,to w prawo i ustawi( na pozycji 0. Pastwa nowoczesna i funkcjonalna pyta wyposa*ona jest w kurki umo*- liwiajce ustawienie wielko%ci pomienia na pozycjach po%rednich warto%ci, w zakresie od najwi,kszego do najmniejszego pomienia (oszcz,dno%ciowy). Podczas gotowania na pycie gazowej powstaje wilgo( i ciepo w pomieszczeniu, w którym znajduje si, urzdzenie. Dlatego nale*y zagwarantowa( dobr wentylacj, w miejscu ustawienia urzdzenia! Nale*y pozostawi( otwarte naturalne otwory 7

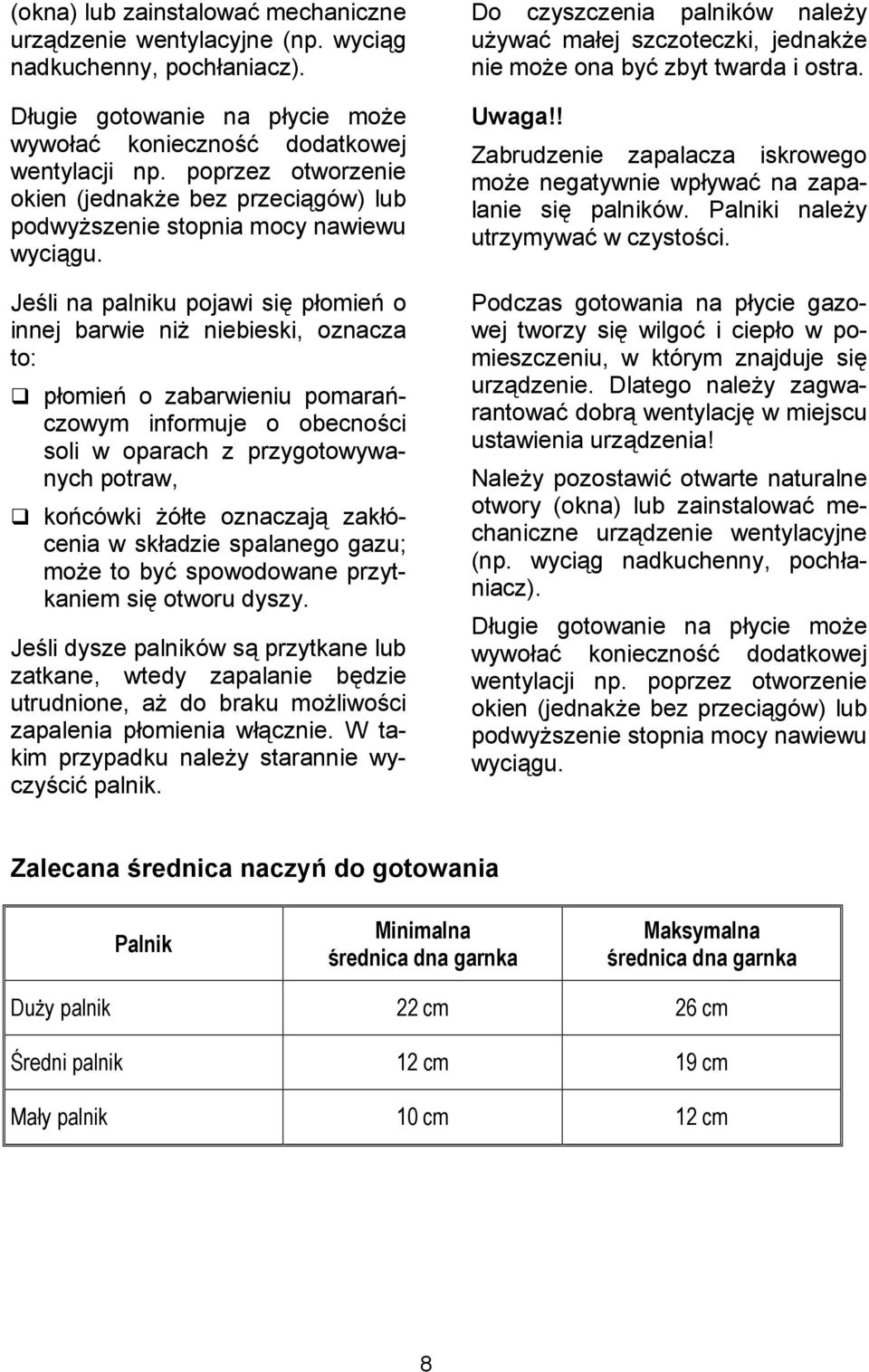

8 (okna) lub zainstalowa( mechaniczne urzdzenie wentylacyjne (np. wycig nadkuchenny, pochaniacz). Dugie gotowanie na pycie mo*e wywoa( konieczno%( dodatkowej wentylacji np. poprzez otworzenie okien (jednak*e bez przecigów) lub podwy*szenie stopnia mocy nawiewu wycigu. Je%li na palniku pojawi si, pomie o innej barwie ni* niebieski, oznacza to: pomie o zabarwieniu pomaraczowym informuje o obecno%ci soli w oparach z przygotowywanych potraw, kocówki *óte oznaczaj zakócenia w skadzie spalanego gazu; mo*e to by( spowodowane przytkaniem si, otworu dyszy. Je%li dysze palników s przytkane lub zatkane, wtedy zapalanie b,dzie utrudnione, a* do braku mo*liwo%ci zapalenia pomienia wcznie. W takim przypadku nale*y starannie wyczy%ci( palnik. Do czyszczenia palników nale*y u*ywa( maej szczoteczki, jednak*e nie mo*e ona by( zbyt twarda i ostra. Uwaga!! Zabrudzenie zapalacza iskrowego mo*e negatywnie wpywa( na zapalanie si, palników. Palniki nale*y utrzymywa( w czysto%ci. Podczas gotowania na pycie gazowej tworzy si, wilgo( i ciepo w pomieszczeniu, w którym znajduje si, urzdzenie. Dlatego nale*y zagwarantowa( dobr wentylacj, w miejscu ustawienia urzdzenia! Nale*y pozostawi( otwarte naturalne otwory (okna) lub zainstalowa( mechaniczne urzdzenie wentylacyjne (np. wycig nadkuchenny, pochaniacz). Dugie gotowanie na pycie mo*e wywoa( konieczno%( dodatkowej wentylacji np. poprzez otworzenie okien (jednak*e bez przecigów) lub podwy*szenie stopnia mocy nawiewu wycigu. Zalecana =rednica naczyg do gotowania Palnik Minimalna rednica dna garnka Maksymalna rednica dna garnka Duy palnik 22 cm 26 cm redni palnik 12 cm 19 cm May palnik 10 cm 12 cm 8

9 Praktyczne rady dotycz<ce gotowania Palnik Intensywne gotowanie rednie gotowanie Delikatne gotowanie Duy palnik redni palnik May palnik Sznycel, befsztyk, tortilla, frytki. Ziemniaki gotowane, )wiee warzywa, dania z wkadk*, produkty m*czne. Gotowanie da/ z wkadk*, ryu na mleku, karmelu (palony cukier). Ry, beszamel, ragout. Duszenie mi%sa i jarzyn. Podgrzewanie i podtrzymywanie w stanie ciepym gotowanych potraw i przyrz*dzanie produktów delikatesowych. Rozmraanie i powolne gotowanie owoców w upinkach, innych owoców, g%boko zamroonych produktów. Topienie masa, czekolady, zalewy. WSKAZÓWKI DOTYCZ+CE GOTOWANIA Na du*ym palniku nale*y gotowa( w naczyniu o takiej wielko%ci, aby pomienie nie uchodziy poza kraw,d= dna naczynia. Nie gotowa( w naczyniu bez pokrywki, gdy* powoduje to zb,dne zu*ycie energii cieplnej. Nie u*ywa( naczy z nierównym dnem, gdy* powoduje to wydu*enie czasu gotowania i zwi,ksza zu*ycie energii cieplnej. 9

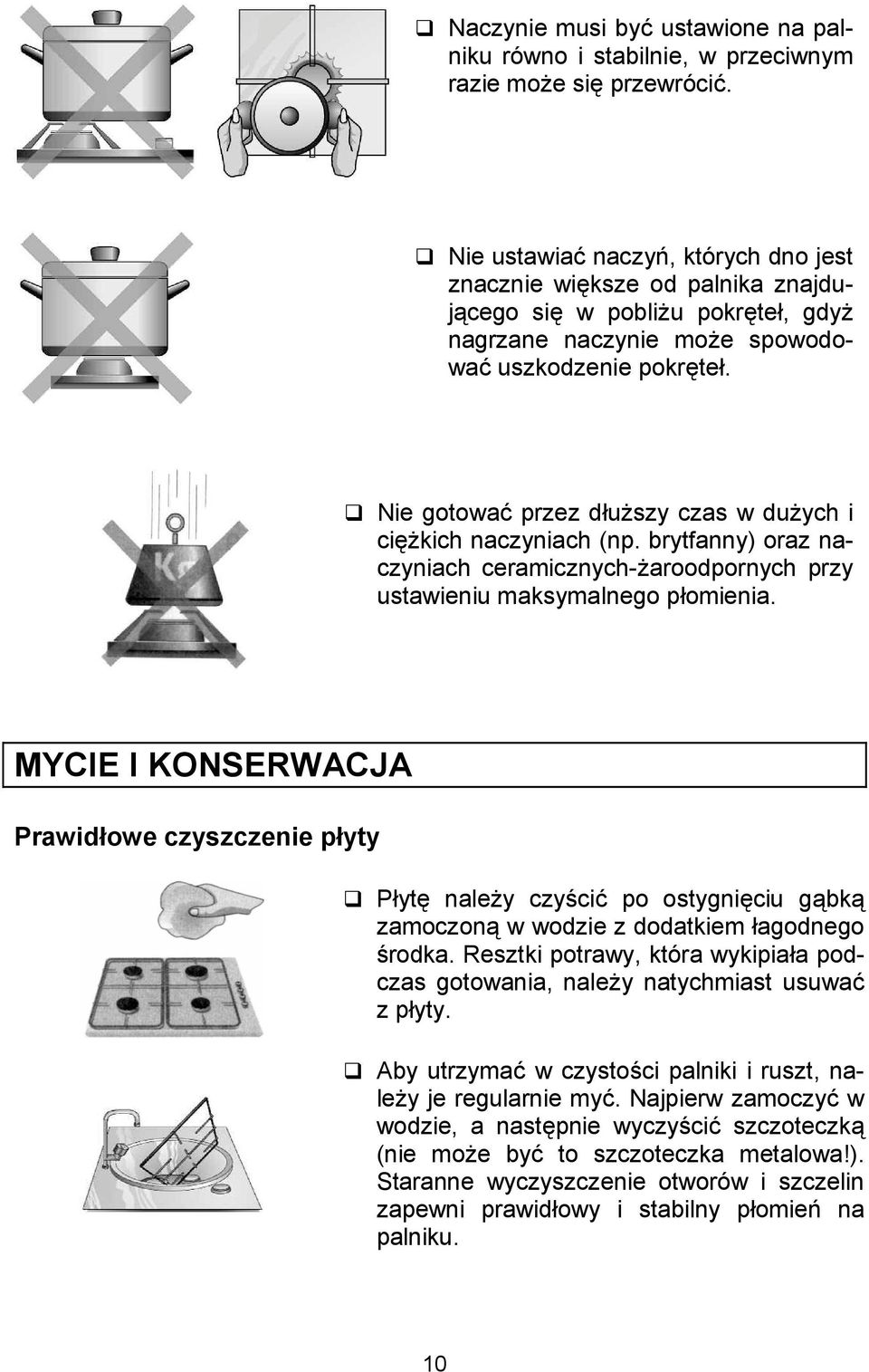

10 Naczynie musi by( ustawione na palniku równo i stabilnie, w przeciwnym razie mo*e si, przewróci(. Nie ustawia( naczy, których dno jest znacznie wi,ksze od palnika znajdujcego si, w pobli*u pokr,te, gdy* nagrzane naczynie mo*e spowodowa( uszkodzenie pokr,te. Nie gotowa( przez du*szy czas w du*ych i ci,*kich naczyniach (np. brytfanny) oraz naczyniach ceramicznych-*aroodpornych przy ustawieniu maksymalnego pomienia. MYCIE I KONSERWACJA Prawid owe czyszczenie p yty Pyt, nale*y czy%ci( po ostygni,ciu gbk zamoczon w wodzie z dodatkiem agodnego %rodka. Resztki potrawy, która wykipiaa podczas gotowania, nale*y natychmiast usuwa( z pyty. Aby utrzyma( w czysto%ci palniki i ruszt, nale*y je regularnie my(. Najpierw zamoczy( w wodzie, a nast,pnie wyczy%ci( szczoteczk (nie mo*e by( to szczoteczka metalowa!). Staranne wyczyszczenie otworów i szczelin zapewni prawidowy i stabilny pomie na palniku. 10

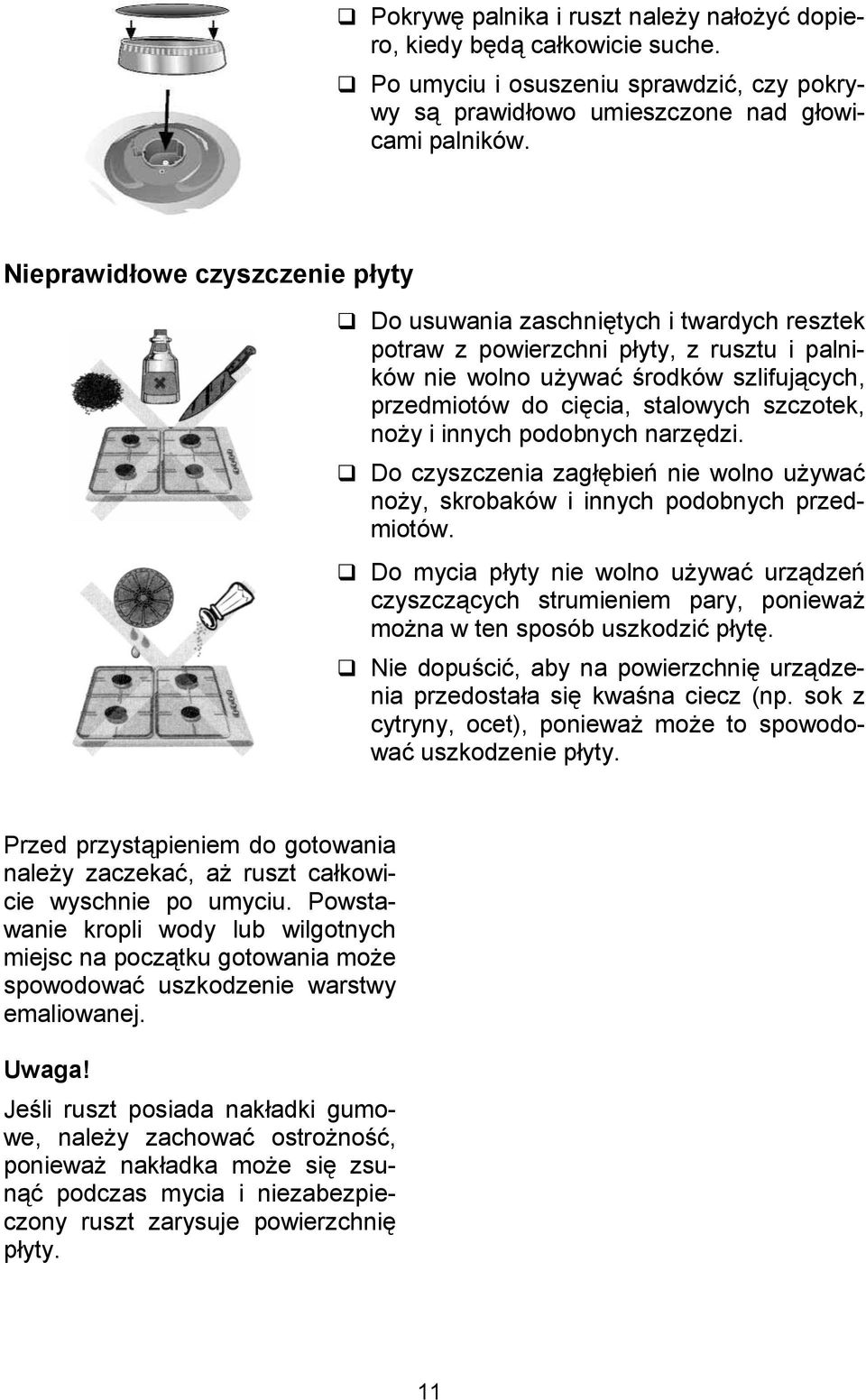

11 Pokryw, palnika i ruszt nale*y nao*y( dopiero, kiedy b,d cakowicie suche. Po umyciu i osuszeniu sprawdzi(, czy pokrywy s prawidowo umieszczone nad gowicami palników. Nieprawid owe czyszczenie p yty Do usuwania zaschni,tych i twardych resztek potraw z powierzchni pyty, z rusztu i palników nie wolno u*ywa( %rodków szlifujcych, przedmiotów do ci,cia, stalowych szczotek, no*y i innych podobnych narz,dzi. Do czyszczenia zag,bie nie wolno u*ywa( no*y, skrobaków i innych podobnych przedmiotów. Do mycia pyty nie wolno u*ywa( urzdze czyszczcych strumieniem pary, poniewa* mo*na w ten sposób uszkodzi( pyt,. Nie dopu%ci(, aby na powierzchni, urzdzenia przedostaa si, kwa%na ciecz (np. sok z cytryny, ocet), poniewa* mo*e to spowodowa( uszkodzenie pyty. Przed przystpieniem do gotowania nale*y zaczeka(, a* ruszt cakowicie wyschnie po umyciu. Powstawanie kropli wody lub wilgotnych miejsc na pocztku gotowania mo*e spowodowa( uszkodzenie warstwy emaliowanej. Uwaga! Je%li ruszt posiada nakadki gumowe, nale*y zachowa( ostro*no%(, poniewa* nakadka mo*e si, zsun( podczas mycia i niezabezpieczony ruszt zarysuje powierzchni, pyty. 11

12 USUWANIE USTEREK P yt7 gazow< mo@e naprawiaa wy <cznie uprawniony instalator urz<dzeg gazowych lub technik z autoryzowanego zak adu serwisowego. Naprawy wykonywane przez osoby bez wymaganych kwalifikacji stwarzaj< bardzo powa@ne zagro@enie dla u@ytkownika! Je%li wystpi zakócenia w funkcjonowaniu pyty, nale*y najpierw sprawdzi( na podstawie wskazówek podanych w instrukcji obsugi, czy mog Pastwo samodzielnie usun( usterk,. Uwaga! Je=li usterka urz<dzenia wyst<pi wskutek niew a=ciwej obs ugi, to wizyta technika serwisowego jest p atna, nawet w czasie trwania gwarancji! Objawy usterki Moliwa przyczyna Sposób usuni!cia usterki Zasilanie elektryczne pyty nie funkcjonuje. Elektryczny zapalacz iskrowy palników nie funkcjonuje. Palniki pal* si% nierównomiernym pomieniem. Wypyw gazu jest nieprawidowy lub gaz w ogóle nie wypywa. W obr%bie kuchni wyczuwalny jest zapach gazu. Bezpiecznik jest uszkodzony. Wy*cznik lub automatyczne urz*dzenie od*czaj*ce zadziaa- o i spowodowao od*czenie pyty od sieci zasilania elektrycznego. Resztki potraw lub )rodków czyszcz*cych przedostay si% pomi%dzy zapalacz i palnik. Palniki s* mokre. Pokrywy palników s* nieprawidowo naoone. Poszczególne elementy palnika s* nieprawidowo zaoone. Szczeliny wypywu strumienia gazu z palnika s* zanieczyszczone. Wypyw gazu moe zosta5 przerwany, poniewa kurki s* zakr%cone. Je)li gaz pochodzi z butli, nale- y sprawdzi5, czy nie jest pusta. Kurek gazu jest otwarty. Nieszczelno)5 w pod*czeniu do butli gazowej. Sprawdzi5 bezpieczniki w gównej skrzynce. Sprawdzi5 w gównej skrzynce, co spowodowao od*czenie pyty od sieci zasilania elektrycznego. Usun*5 zanieczyszczenia ze szczeliny pomi%dzy zapalaczem i palnikiem i wyczy)ci5 j*. Starannie osuszy5 pokrywy palników i zapalacza. Prawidowo naoy5 pokrywy palników. Prawidowo zaoy5 poszczególne cz%)ci palnika. Wyczy)ci5 otwory wylotu strumienia gazu palnika. Odkr%ci5 kurki blokuj*ce dopyw gazu. Napeni5 butl%. Sprawdzi5, czy kurki s* odkr%cone. Sprawdzi5, czy pod*czenie urz*dzenia do butli gazowej jest szczelne. 12

13 Objawy usterki Moliwa przyczyna Sposób usuni!cia usterki Zabezpieczenie przeciwwypywowe w poszczególnych palnikach nie funkcjonuje. Nie przytrzymali Pa/stwo odpowiednio dugo pokr%ta. Dysza wylotu strumienia gazu jest zanieczyszczona. Je)li palnik raz si% zapali, naley przytrzyma5 wci)ni%te pokr%to kilka sekund. Wyczy)ci5 dysz% wylotu strumienia gazu w palniku. AUTORYZOWANY SERWIS W przypadku wystpienia problemów technicznych prosimy o zwrócenie si, do personelu naszych autoryzowanych zakadów serwisowych. Wa@ne Przed zg oszeniem awarii w autoryzowanym zak adzie serwisowym prosz7 sprawdzia, czy mog< PaGstwo usun<a usterk7 wed ug wskazówek podanych w rozdziale Usuwanie usterek. W przypadku awarii urz<dzenia wskutek nieprawid owej obs ugi i w sposób niezgodny ze wskazówkami zawartymi w instrukcji obs ugi, wizyta i porada serwisanta b7d< odp atne, nawet w czasie trwania gwarancji. Urz<dzenie mog< naprawiaa wy- <cznie pracownicy autoryzowanych zak adów serwisowych. Naprawy wykonywane przez osoby nieuprawnione stwarzaj< powa@ne zagro@enie dla u@ytkownika urz<dzenia. Tabliczka znamionowa z numerami urzdzenia znajduje si, pod pyt. Zalecamy zapisanie tych numerów w instrukcji obsugi. E-Nr... FD-Nr... Gwarancja Warunki gwarancji podane s w karcie gwarancyjnej, doczonej do zakupionego urzdzenia. Urzdzenie dopuszczone jest do obrotu na terenie Polski. Producent zastrzega sobie prawo do wprowadzania zmian technicznych!! 13

14 DANE TECHNICZNE Ustawienie Gaz Gaz ziemny E / Gz50 20 mbar Gaz ziemny Lw / Gz41,5 Palnik ma$y Palnik redni Palnik duy Obci*enie cieplne (kw) 0,9 1,6 2,6 Oznaczenie dyszy (mm) 0,72n 1,00n 1,15n Zawarto)5 CO (ppm) Obci*enie cieplne (kw) 0,9 1,6 2,6 Oznaczenie dyszy (mm) 0,8n 1,1n 1,35n Gaz ziemny Obci*enie cieplne (kw) 0,9 1,6 2,7 Ls / Gz35 13 mbar Oznaczenie dyszy (mm) 1,06n 1,35n 1,60n Gaz pynny Obci*enie cieplne (kw) 0,9 1,6 2,7 P-B / GPB 36 mbar Oznaczenie dyszy (mm) 0,50 0,67 0,85 Ogóem Sprawno)5 % n oznacza dysza nawiercana MONTA4 Wskazówki bezpieczegstwa dla instalatora Pod <czenie gazu - wskazówki dla instalatora (bezwzgl7dnie osoba z uprawnieniami gazowymi) Pyta jest fabrycznie ustawiona na rodzaj gazu podany na spodniej cz,- %ci pyty. Pyt, nale*y podczy( do sieci gazowej zgodnie z obowizujcymi przepisami i zamontowa( zawór odcinajcy dopyw gazu. Zawór odcinaj<cy musi bya w ka@dej chwili dost7pny. Podczenie do zasilania gazem ziemnym (E/Gz50, Lw/Gz41,5, Ls/Gz35) nale*y wykona( z wykorzystaniem kolanka nakr,tnowkr,tnego (G1/2 x R1/2), które jest dostarczane z pyt. Zaleca si, pod- czenie pyty do instalacji gazowej przy pomocy metalowego przewodu gi,tkiego o maksymalnej dugo%ci 1,5m. Metalowy przewód gi,tki musi by( oznaczony znakiem bezpieczestwa B, CE. Kolanko nale*y przykr,ci( wraz z uszczelk (b,dc na wyposa*eniu) do podczenia gazowego pyty. 14

15 W* nale*y uo*y( w taki sposób, aby nie styka si, z gorc powierzchni lub z innymi cz,%ciami urzdze nagrzanych do wysokiej temperatury (np. cz,%( spodnia pyty). W* nale*y w taki sposób rozmie%ci(, aby by swobodnie uo*ony i nie styka si, z ruchomymi cz,%ciami elementów kuchennych (np. szuflada). Podczenie do zasilania gazem pynnym P-B/GP-B (propano-butan) nale*y wykona( przy u*yciu w,*a elastycznego o %rednicy 9 mm i maksymalnej dugo%ci 3 m. Koce w,*a nale*y zamocowa( na kró(cach przy- czeniowych reduktora i pyty, zabezpieczajc przed zsuni,ciem opaskami zaciskowymi. W* i reduktor musz by( przeznaczone do gazów pynnych i musz posiada( certyfikat bezpieczestwa B, CE. Wszelkie prace zwizane z instalacj, regulacj i dostosowaniem pyty do zasilania okre%lonym rodzajem gazu musz by( wykonane zgodnie z obowizujcymi przepisami i wymogami norm budowlanych oraz zakadu gazowniczego. Pyta musi by( zainstalowana zgodnie ze wskazówkami podanymi w instrukcji obsugi i instalacji oraz przepisami bezpieczestwa. Przed przystpieniem do jakichkolwiek prac konserwacyjnych urzdzenia nale*y zamkn( dopyw gazu i wyczy( urzdzenie z sieci zasilajcej. Przed przystpieniem do instalacji pyty gazowej nale*y sprawdzi(, czy dane na tabliczce znamionowej odpowiadaj parametrom sieci gazowej, do której urzdzenie ma zosta( podczone (rodzaj i ci%nienie gazu). USTAWIENIE FABRYCZNE Kuchnie gazowe s poddawane kontroli fabrycznej i posiadaj znak CE. Kuchnie gazowe s fabrycznie plombowane i dostarczane z ustawieniem na zasilanie gazem ziemnym E/Gz50 (20 mbar). Obci*enie i przepyw gazu poszczególnych palników podano w tabeli instrukcji obsugi. W przypadku przestawienia na zasilanie innym rodzajem gazu konieczna jest wymiana dysz. Dane dotyczce dysz zamieszczone s w tabeli. Po wymianie dysz na inny rodzaj gazu nale*y na tabliczce znamionowej pyty wpisa( wa%ciwy rodzaj gazu. Pyt, mo*na zamontowa( pod pochaniaczem kuchennym zainstalowanym zgodnie z zaleceniami w instrukcji monta*u pochaniacza, jednak*e nale*y pami,ta( o zachowaniu odst,pu pomi,dzy pyt gazow a wycigiem minimum 650 mm. W pomieszczeniu, w którym zainstalowana jest pyta gazowa, nale*y bezwzgl,dnie zapewni( wystarczajc wentylacj, zgodnie z obowizujcymi przepisami, aby umo*liwi( wa%ciwe odprowadzanie spalin. Przed przystpieniem do monta*u pyty w zabudowie nale*y sprawdzi( jej wymiary oraz wymiary wyci,cia, jakie nale*y wykona( w blacie szafki do zabudowy. Panele znajdujce si, na blacie roboczym lub w bezpo%rednim ssiedztwie pyty musz by( wykonane z niepalnego materiau. Fornir lub okadzina oraz klej u*yty do produkcji mebli z tworzywa sztucznego, ssiadujcych z pyt 15

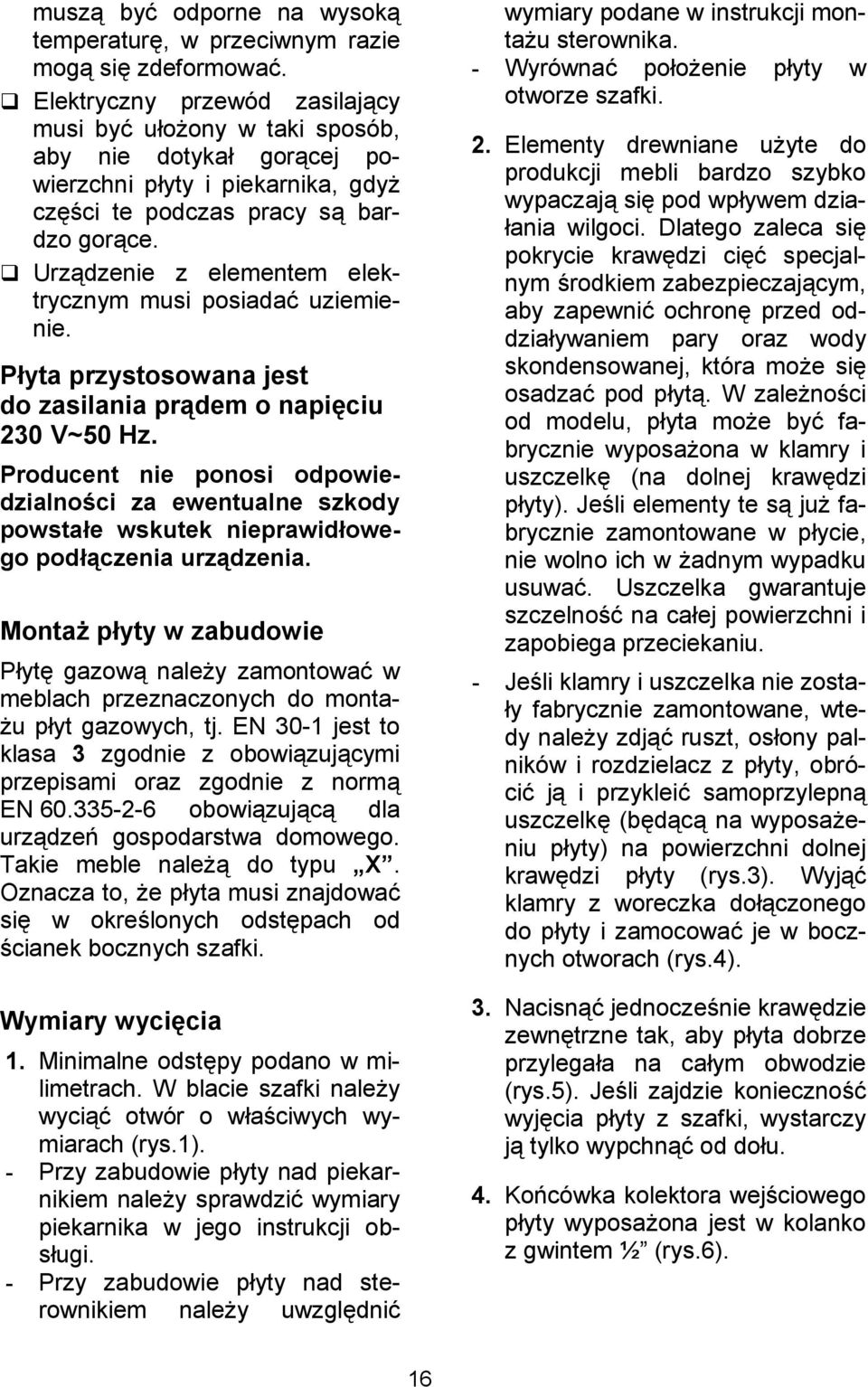

16 musz by( odporne na wysok temperatur,, w przeciwnym razie mog si, zdeformowa(. Elektryczny przewód zasilajcy musi by( uo*ony w taki sposób, aby nie dotyka gorcej powierzchni pyty i piekarnika, gdy* cz,%ci te podczas pracy s bardzo gorce. Urzdzenie z elementem elektrycznym musi posiada( uziemienie. P yta przystosowana jest do zasilania pr<dem o napi7ciu 230 V~50 Hz. Producent nie ponosi odpowiedzialno=ci za ewentualne szkody powsta e wskutek nieprawid owego pod <czenia urz<dzenia. Monta@ p yty w zabudowie Pyt, gazow nale*y zamontowa( w meblach przeznaczonych do monta- *u pyt gazowych, tj. EN 30-1 jest to klasa 3 zgodnie z obowizujcymi przepisami oraz zgodnie z norm EN obowizujc dla urzdze gospodarstwa domowego. Takie meble nale* do typu X. Oznacza to, *e pyta musi znajdowa( si, w okre%lonych odst,pach od %cianek bocznych szafki. Wymiary wyci7cia 1. Minimalne odst,py podano w milimetrach. W blacie szafki nale*y wyci( otwór o wa%ciwych wymiarach (rys.1). - Przy zabudowie pyty nad piekarnikiem nale*y sprawdzi( wymiary piekarnika w jego instrukcji obsugi. - Przy zabudowie pyty nad sterownikiem nale*y uwzgl,dni( wymiary podane w instrukcji monta*u sterownika. - Wyrówna( poo*enie pyty w otworze szafki. 2. Elementy drewniane u*yte do produkcji mebli bardzo szybko wypaczaj si, pod wpywem dzia- ania wilgoci. Dlatego zaleca si, pokrycie kraw,dzi ci,( specjalnym %rodkiem zabezpieczajcym, aby zapewni( ochron, przed oddziaywaniem pary oraz wody skondensowanej, która mo*e si, osadza( pod pyt. W zale*no%ci od modelu, pyta mo*e by( fabrycznie wyposa*ona w klamry i uszczelk, (na dolnej kraw,dzi pyty). Je%li elementy te s ju* fabrycznie zamontowane w pycie, nie wolno ich w *adnym wypadku usuwa(. Uszczelka gwarantuje szczelno%( na caej powierzchni i zapobiega przeciekaniu. - Je%li klamry i uszczelka nie zosta- y fabrycznie zamontowane, wtedy nale*y zdj( ruszt, osony palników i rozdzielacz z pyty, obróci( j i przyklei( samoprzylepn uszczelk, (b,dc na wyposa*eniu pyty) na powierzchni dolnej kraw,dzi pyty (rys.3). Wyj( klamry z woreczka doczonego do pyty i zamocowa( je w bocznych otworach (rys.4). 3. Nacisn( jednocze%nie kraw,dzie zewn,trzne tak, aby pyta dobrze przylegaa na caym obwodzie (rys.5). Je%li zajdzie konieczno%( wyj,cia pyty z szafki, wystarczy j tylko wypchn( od dou. 4. Kocówka kolektora wej%ciowego pyty wyposa*ona jest w kolanko z gwintem ½ (rys.6). 16
