Biuro Techniczno Handlowe THERMO- PROJEKT KATOWICE Katowice, Al. Roździeńskiego 100/170 Tel./Fax , Tel. mobile:
|
|
- Kajetan Czerwiński
- 8 lat temu
- Przeglądów:
Transkrypt
1 Wykonawca: Biuro Techniczno Handlowe THERMO- PROJEKT KATOWICE Katowice, Al. Roździeńskiego 100/170 Tel./Fax , Tel. mobile: TEMAT: Wykonanie indywidualnego węzła cieplnego c.o. i c.w.u., wymiana instalacji zimnej wody i kanalizacji, rozprowadzenie instalacji ciepłej wody w budynku przy ul. Niskiej 33 w Tomaszowie Mazowieckim PROJEKT BUDOWLANO-WYKONAWCZY węzła cieplnego wymiennikowego dwufunkcyjnego w budynku przy ul. Niskiej 33 w Tomaszowie Mazowieckim BRANŻA: Technologiczna INWESTOR: Tomaszowskie Towarzystwo Budownictwa Społecznego Sp.z o.o. ul. Majowa Tomaszów Mazowiecki, NR PROJEKTU: 11/TTBSTM/07W Lokalizacja obiektu: Działka 96/6 obręb 013 j. ewid.: Miasto Tomaszów Mazowiecki Projekt zawiera: 14 stron ponumerowanych i spiętych, 5 rysunków, 4 karty doboru urządzeń PROJEKTOWAŁ: Tomasz Czerski SPRAWDZIŁ: Adam Wojtacha WSPÓŁPRACOWAŁ Mateusz Bluszcz Katowice, czerwiec
2 OŚWIADCZENIE PROJEKTANTA: Oświadczam, że załączony Projekt Budowlano-Wykonawczy został wykonany zgodnie z obowiązującymi przepisami i zasadami wiedzy technicznej. OŚWIADCZENIE SPRAWDZAJĄCEGO: Oświadczam, że załączony Projekt Budowlano-Wykonawczy został wykonany zgodnie z obowiązującymi przepisami i zasadami wiedzy technicznej. 2
3 ZAWARTOŚĆ OPRACOWANIA I. Oświadczenie projektanta+ kserokopia uprawnień budowlanych i zaświadczenia o przynależności do Izby Budowlanej II. PROJEKT ZAGOSPODAROWANIA TERENU PRZEDMIOT INWESTYCJI ISTNIEJĄCE ZAGOSPODAROWANIE TERENU ZMIANY W ZAGOSPODAROWANIU TERENU LOKALIZACJA WĘZŁA... 4 III. Warunki techniczne...4a IV. OPIS TECHNICZNY PRZEDMIOT OPRACOWANIA PODSTAWA OPRACOWANIA ZAKRES OPRACOWANIA: DANE TECHNICZNE: TECHNICZNE ROZWIĄZANIE ZAGADNIENIA:... 5 Obieg wody wysokoparametrowej:... 6 Obieg wody niskoparametrowej:... 6 Układ zabezpieczający instalację c.o Układ uzupełniania i stabilizacji ciśnienia... 7 Obieg ciepłej wody użytkowej... 7 Układ zabezpieczający instalację c.w.u Armatura DOBÓR URZĄDZEŃ MONTAŻ URZĄDZEŃ PŁUKANIE I PRÓBA CIŚNIENIOWA ZABEZPIECZENIE ANTYKOROZYJNE: IZOLACJA TERMICZNA URZĄDZENIA AKPIA Regulacja temperatury c.o. i c.w.u Licznik ciepła Zawory regulacyjne REGULACJA WĘZŁA WYTYCZNE DLA BRANŻY BUDOWLANEJ WYTYCZNE PPOŻ UWAGI KOŃCOWE V. ZAŁĄCZNIKI 1. Zestawienie materiałów, 2. Karta doboru kompaktowego węzła cieplnego, 3. Specyfikacje techniczną węzła, 4. Karty doboru urządzeń 4 szt. VI. RYSUNKI: Rys. nr 1 - Mapa ewidencyjna 1 : 1000 Rys. nr 2 - Rzut piwnic 1 : 100 Rys. nr 3 - Schemat technologiczny.. Rys. nr 4 - Rzut i przekrój węzła 1 : 50 Rys. nr 5 - Przekroje węzła 1 : 50 3

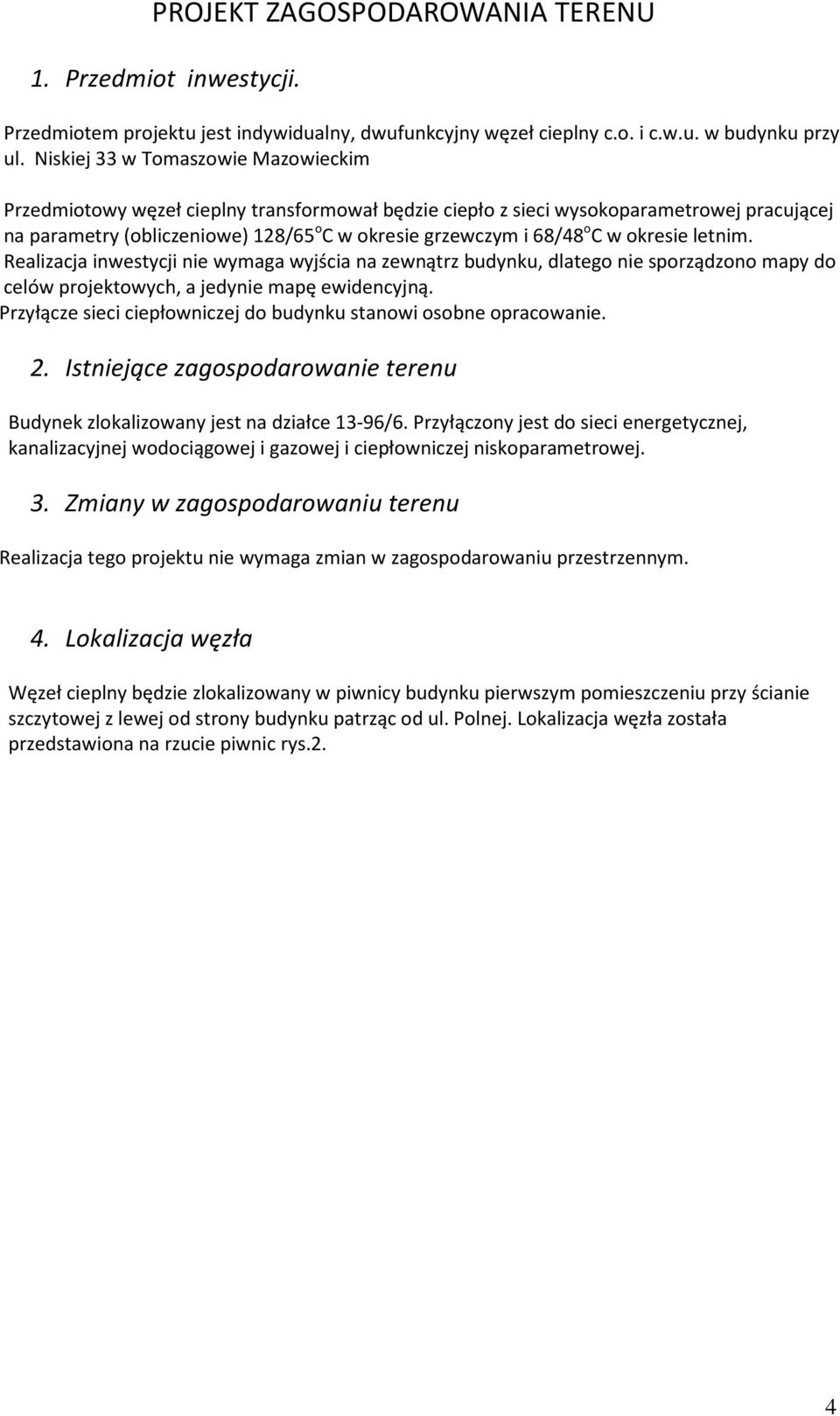

4 PROJEKT ZAGOSPODAROWANIA TERENU 1. Przedmiot inwestycji. Przedmiotem projektu jest indywidualny, dwufunkcyjny węzeł cieplny c.o. i c.w.u. w budynku przy ul. Niskiej 33 w Tomaszowie Mazowieckim Przedmiotowy węzeł cieplny transformował będzie ciepło z sieci wysokoparametrowej pracującej na parametry (obliczeniowe) 128/65 o C w okresie grzewczym i 68/48 o C w okresie letnim. Realizacja inwestycji nie wymaga wyjścia na zewnątrz budynku, dlatego nie sporządzono mapy do celów projektowych, a jedynie mapę ewidencyjną. Przyłącze sieci ciepłowniczej do budynku stanowi osobne opracowanie. 2. Istniejące zagospodarowanie terenu Budynek zlokalizowany jest na działce 13-96/6. Przyłączony jest do sieci energetycznej, kanalizacyjnej wodociągowej i gazowej i ciepłowniczej niskoparametrowej. 3. Zmiany w zagospodarowaniu terenu Realizacja tego projektu nie wymaga zmian w zagospodarowaniu przestrzennym. 4. Lokalizacja węzła Węzeł cieplny będzie zlokalizowany w piwnicy budynku pierwszym pomieszczeniu przy ścianie szczytowej z lewej od strony budynku patrząc od ul. Polnej. Lokalizacja węzła została przedstawiona na rzucie piwnic rys.2. 4

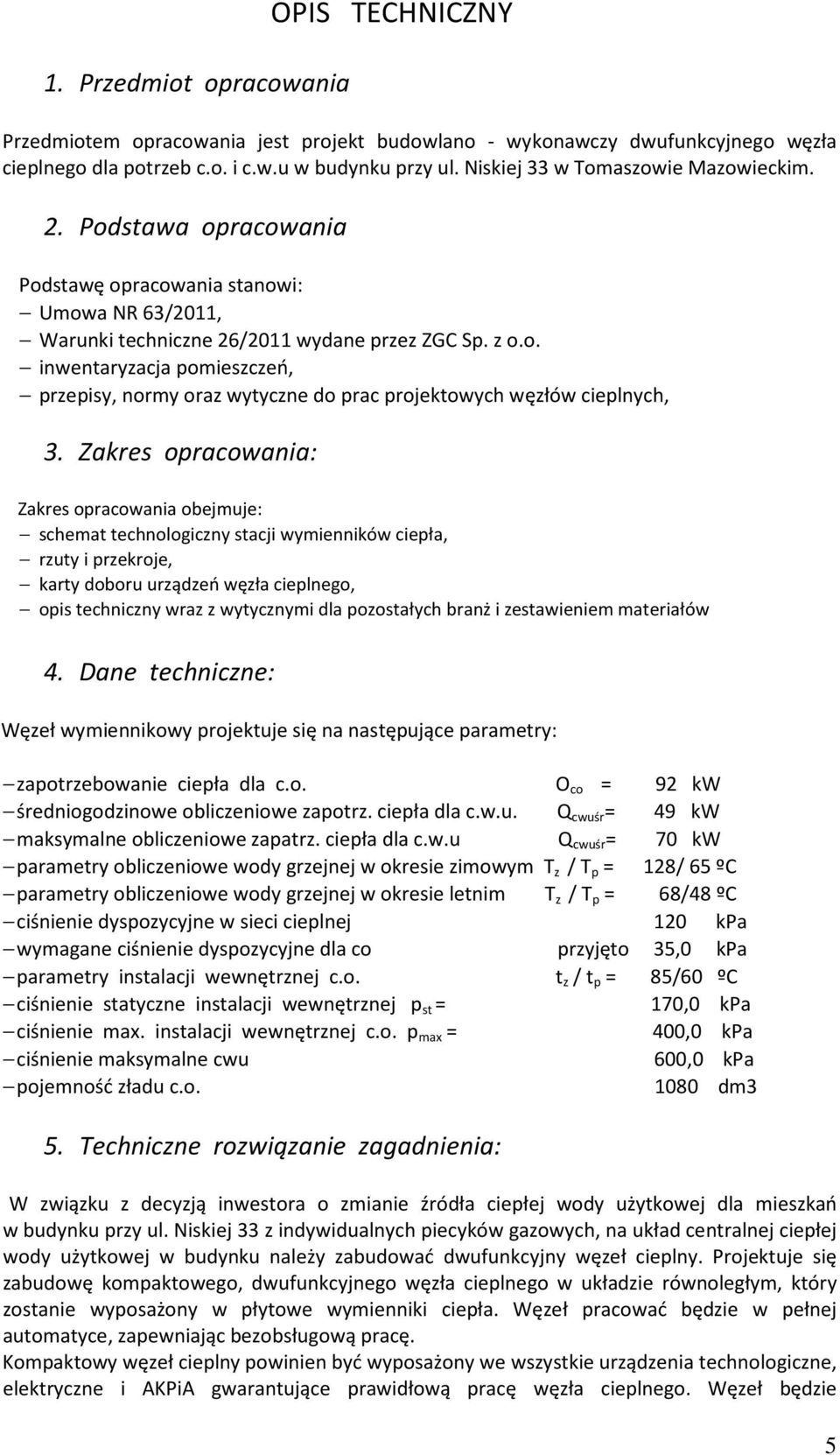

5 1. Przedmiot opracowania OPIS TECHNICZNY Przedmiotem opracowania jest projekt budowlano - wykonawczy dwufunkcyjnego węzła cieplnego dla potrzeb c.o. i c.w.u w budynku przy ul. Niskiej 33 w Tomaszowie Mazowieckim. 2. Podstawa opracowania Podstawę opracowania stanowi: Umowa NR 63/2011, Warunki techniczne 26/2011 wydane przez ZGC Sp. z o.o. inwentaryzacja pomieszczeń, przepisy, normy oraz wytyczne do prac projektowych węzłów cieplnych, 3. Zakres opracowania: Zakres opracowania obejmuje: schemat technologiczny stacji wymienników ciepła, rzuty i przekroje, karty doboru urządzeń węzła cieplnego, opis techniczny wraz z wytycznymi dla pozostałych branż i zestawieniem materiałów 4. Dane techniczne: Węzeł wymiennikowy projektuje się na następujące parametry: zapotrzebowanie ciepła dla c.o. O co = 92 kw średniogodzinowe obliczeniowe zapotrz. ciepła dla c.w.u. Q cwuśr = 49 kw maksymalne obliczeniowe zapatrz. ciepła dla c.w.u Q cwuśr = 70 kw parametry obliczeniowe wody grzejnej w okresie zimowym T z / T p = 128/ 65 ºC parametry obliczeniowe wody grzejnej w okresie letnim T z / T p = 68/48 ºC ciśnienie dyspozycyjne w sieci cieplnej 120 kpa wymagane ciśnienie dyspozycyjne dla co przyjęto 35,0 kpa parametry instalacji wewnętrznej c.o. t z / t p = 85/60 ºC ciśnienie statyczne instalacji wewnętrznej p st = 170,0 kpa ciśnienie max. instalacji wewnętrznej c.o. p max = 400,0 kpa ciśnienie maksymalne cwu 600,0 kpa pojemność zładu c.o dm3 5. Techniczne rozwiązanie zagadnienia: W związku z decyzją inwestora o zmianie źródła ciepłej wody użytkowej dla mieszkań w budynku przy ul. Niskiej 33 z indywidualnych piecyków gazowych, na układ centralnej ciepłej wody użytkowej w budynku należy zabudować dwufunkcyjny węzeł cieplny. Projektuje się zabudowę kompaktowego, dwufunkcyjnego węzła cieplnego w układzie równoległym, który zostanie wyposażony w płytowe wymienniki ciepła. Węzeł pracować będzie w pełnej automatyce, zapewniając bezobsługową pracę. Kompaktowy węzeł cieplny powinien być wyposażony we wszystkie urządzenia technologiczne, elektryczne i AKPiA gwarantujące prawidłową pracę węzła cieplnego. Węzeł będzie 5
6 dostarczony w komplecie, ale powinien posiadać płaszczyznę podziału na części dla umożliwienia wniesienia do pomieszczenia wymiennikowni zlokalizowanego w piwnicy budynku. Obieg wody wysokoparametrowej: Układ wody wysokoparametrowej o temperaturze 128/65 0 C połączony jest do sieci cieplnej dwoma rurociągami DN 40 mm. Woda przepływa przez zawór odcinający kołnierzowy i wpływa do kompaktowego węzła cieplnego, w którym przepływa przez filtr siatkowo-magnetyczny i rozpływa się na układ c.o. i układ c.w.u., W każdym z nich woda grzewcza przepływa przez zawór odcinający, zawór regulujący temperaturę (odpowiedni w instalacji c.o. lub c.w.u.), wymiennik ciepła, i zawór odcinający obieg. Następnie woda łączy się z wodą z równoległego obiegu drugiej funkcji i przepływa przez regulator różnicy ciśnień, przetwornik przepływu licznika ciepła, zawór odcinający, i powraca do sieci ciepłowniczej. Na rurociągach zamontowanych jest szereg punktów pomiaru ciśnienia i temperatury, armatura odpowietrzająca i spustowa. Rurociągi wykonać z rur stalowych bez szwu wg PN-80/H łączonych przez spawanie. Połączenia rurociągów układu grzewczego z armaturą za pomocą kołnierzy okrągłych przyspawanych, na ciśnienie nominalne zgodne z ciśnieniem nominalnym armatury lud przy pomocy połączeń gwintowanych. Załamania tras tych rurociągów wykonać za pomocą łuków stalowych o promieniu gięcia 1,5x Dn. W najwyższych punktach wykonać odpowietrzenia, a w najniższych odwodnienia. Wodę z armatury odpowietrzającej i odwadniającej sprowadzić w okolicę kratki ściekowej. Obieg wody niskoparametrowej: Projektuje się wykonać instalacja niskoparametrową c.o. tz / tp = 85/60 ºC systemu zamkniętego wg PN-99/B Woda niskoparametrowa powracająca z wewnętrznej instalacji odbiorczej przepływa przez kompaktowy węzeł cieplny, a w nim przez armaturę odcinającą, filtr siatkowo- magnetyczny, pompę obiegową, wymiennik ciepła. Na rurociągu zamontowanych jest szereg punktów pomiaru ciśnienia i temperatury, armatura zabezpieczająca, odpowietrzająca i spustowa. Węzeł połączyć do wewnętrznej instalacjo c.o. układając na ścianie wewnętrznej piwnicy rurociągi dn 50 prowadzące do miejsca dzisiejszego wejścia zewnętrznej instalacji odbiorczej zgodnie z rys. 2. Rurociągi układać na wysokości równej wysokości wejścia zewnętrznej instalacji odbiorczej do budynku ze spadkiem w kierunku węzła. Rurociągi instalacji niskoparametrowej wykonać z rur stalowych ze szwem o średnicy Dn 50mm, łączonych przez spawanie. Połączenia rurociągów układu grzewczego z armaturą za pomocą kołnierzy okrągłych przyspawanych, na ciśnienie nominalne zgodne z ciśnieniem nominalnym armatury lub poprzez połączenia gwintowane. Załamania tras tych rurociągów wykonać za pomocą łuków o promieniu gięcia 1,5x Dn. W najwyższych punktach wykonać odpowietrzenia, a w najniższych odwodnienia. Wodę z armatury odpowietrzającej i odwadniającej sprowadzić do rury zbiorczej i odprowadzić kratki ściekowej. 6

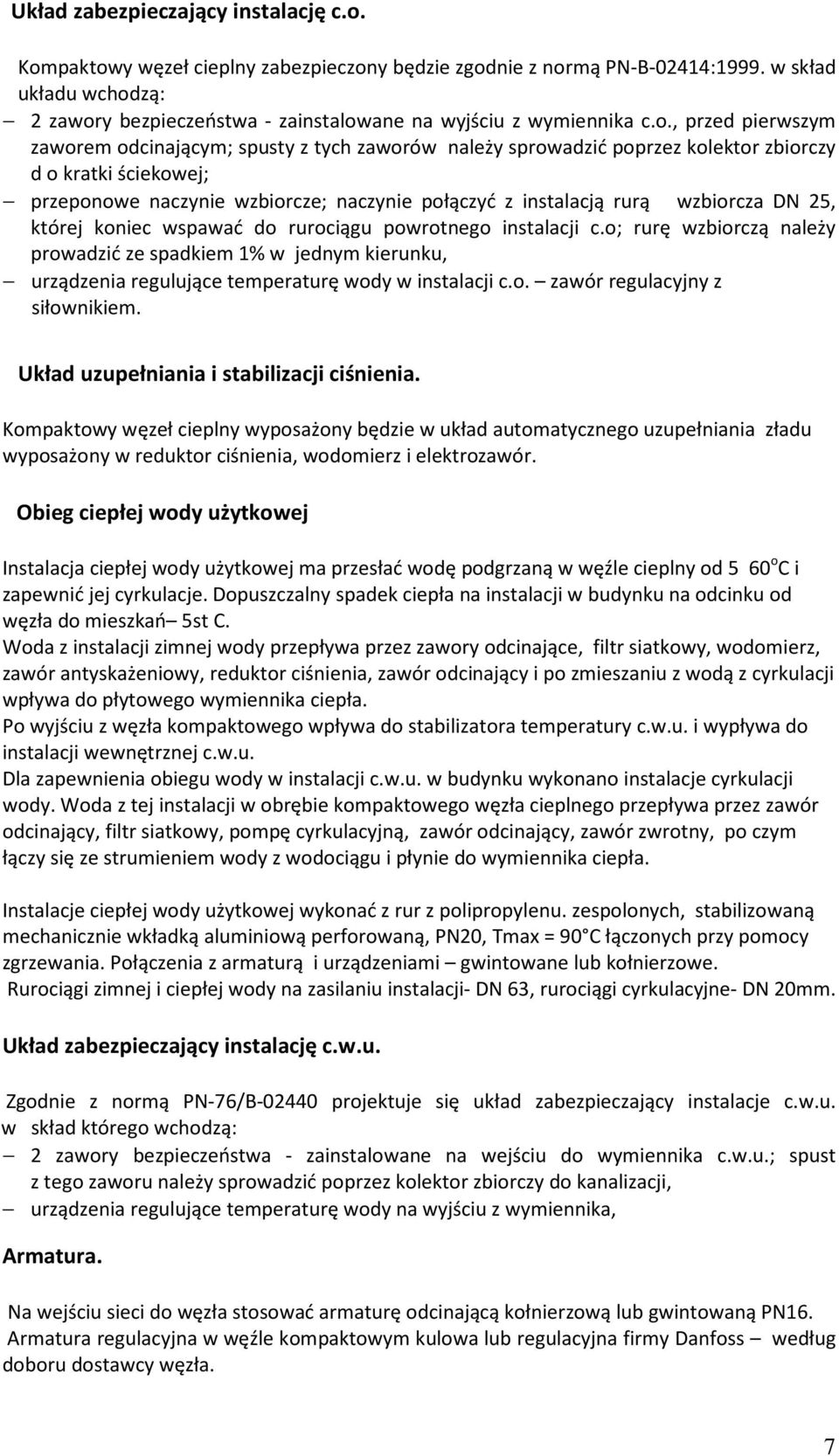

7 Układ zabezpieczający instalację c.o. Kompaktowy węzeł cieplny zabezpieczony będzie zgodnie z normą PN-B-02414:1999. w skład układu wchodzą: 2 zawory bezpieczeństwa - zainstalowane na wyjściu z wymiennika c.o., przed pierwszym zaworem odcinającym; spusty z tych zaworów należy sprowadzić poprzez kolektor zbiorczy d o kratki ściekowej; przeponowe naczynie wzbiorcze; naczynie połączyć z instalacją rurą wzbiorcza DN 25, której koniec wspawać do rurociągu powrotnego instalacji c.o; rurę wzbiorczą należy prowadzić ze spadkiem 1% w jednym kierunku, urządzenia regulujące temperaturę wody w instalacji c.o. zawór regulacyjny z siłownikiem. Układ uzupełniania i stabilizacji ciśnienia. Kompaktowy węzeł cieplny wyposażony będzie w układ automatycznego uzupełniania zładu wyposażony w reduktor ciśnienia, wodomierz i elektrozawór. Obieg ciepłej wody użytkowej Instalacja ciepłej wody użytkowej ma przesłać wodę podgrzaną w węźle cieplny od 5 60 o C i zapewnić jej cyrkulacje. Dopuszczalny spadek ciepła na instalacji w budynku na odcinku od węzła do mieszkań 5st C. Woda z instalacji zimnej wody przepływa przez zawory odcinające, filtr siatkowy, wodomierz, zawór antyskażeniowy, reduktor ciśnienia, zawór odcinający i po zmieszaniu z wodą z cyrkulacji wpływa do płytowego wymiennika ciepła. Po wyjściu z węzła kompaktowego wpływa do stabilizatora temperatury c.w.u. i wypływa do instalacji wewnętrznej c.w.u. Dla zapewnienia obiegu wody w instalacji c.w.u. w budynku wykonano instalacje cyrkulacji wody. Woda z tej instalacji w obrębie kompaktowego węzła cieplnego przepływa przez zawór odcinający, filtr siatkowy, pompę cyrkulacyjną, zawór odcinający, zawór zwrotny, po czym łączy się ze strumieniem wody z wodociągu i płynie do wymiennika ciepła. Instalacje ciepłej wody użytkowej wykonać z rur z polipropylenu. zespolonych, stabilizowaną mechanicznie wkładką aluminiową perforowaną, PN20, Tmax = 90 C łączonych przy pomocy zgrzewania. Połączenia z armaturą i urządzeniami gwintowane lub kołnierzowe. Rurociągi zimnej i ciepłej wody na zasilaniu instalacji- DN 63, rurociągi cyrkulacyjne- DN 20mm. Układ zabezpieczający instalację c.w.u. Zgodnie z normą PN-76/B projektuje się układ zabezpieczający instalacje c.w.u. w skład którego wchodzą: 2 zawory bezpieczeństwa - zainstalowane na wejściu do wymiennika c.w.u.; spust z tego zaworu należy sprowadzić poprzez kolektor zbiorczy do kanalizacji, urządzenia regulujące temperaturę wody na wyjściu z wymiennika, Armatura. Na wejściu sieci do węzła stosować armaturę odcinającą kołnierzową lub gwintowaną PN16. Armatura regulacyjna w węźle kompaktowym kulowa lub regulacyjna firmy Danfoss według doboru dostawcy węzła. 7

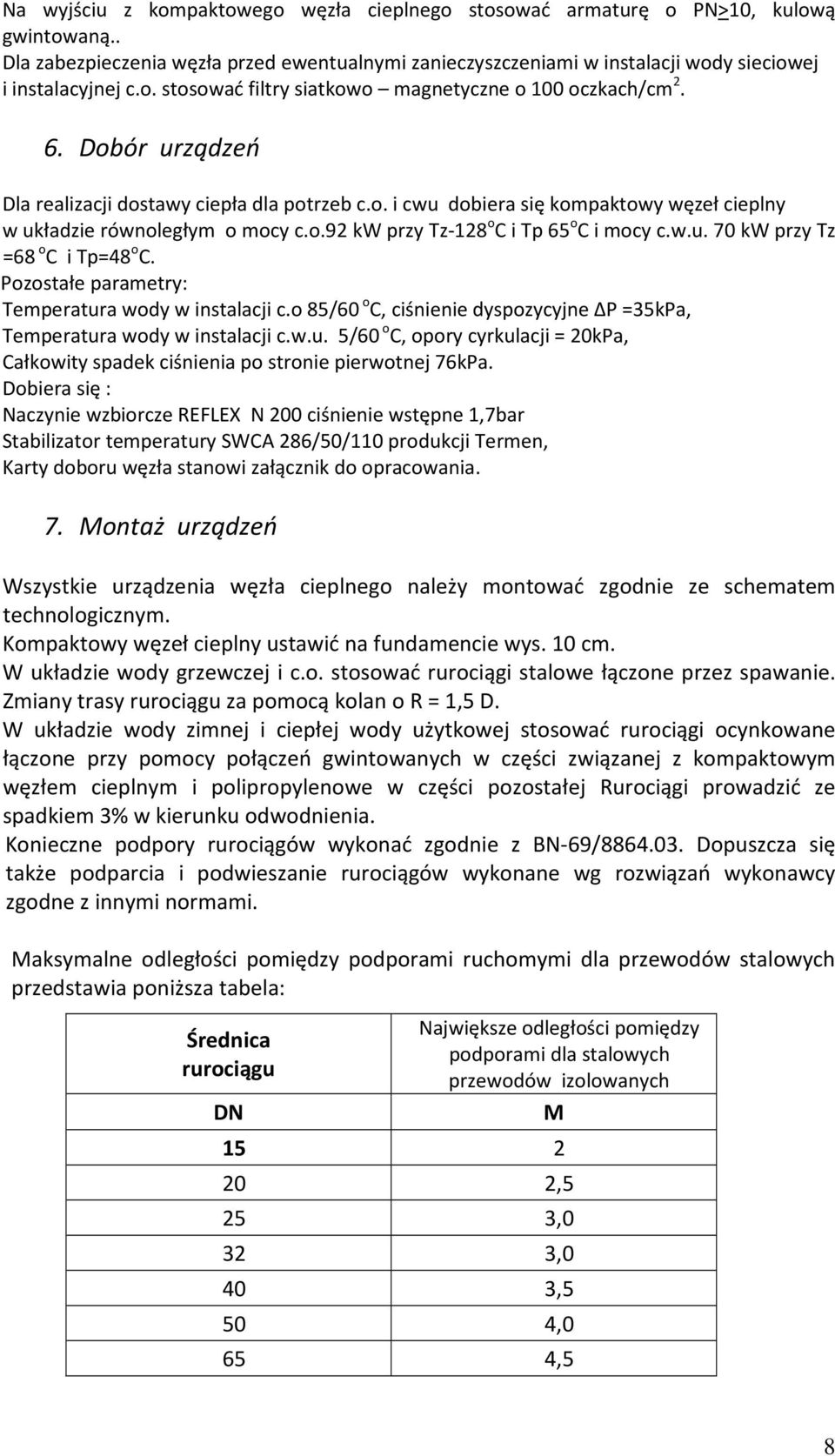

8 Na wyjściu z kompaktowego węzła cieplnego stosować armaturę o PN>10, kulową gwintowaną.. Dla zabezpieczenia węzła przed ewentualnymi zanieczyszczeniami w instalacji wody sieciowej i instalacyjnej c.o. stosować filtry siatkowo magnetyczne o 100 oczkach/cm Dobór urządzeń Dla realizacji dostawy ciepła dla potrzeb c.o. i cwu dobiera się kompaktowy węzeł cieplny w układzie równoległym o mocy c.o.92 kw przy Tz-128 o C i Tp 65 o C i mocy c.w.u. 70 kw przy Tz =68 o C i Tp=48 o C. Pozostałe parametry: Temperatura wody w instalacji c.o 85/60 o C, ciśnienie dyspozycyjne ΔP =35kPa, Temperatura wody w instalacji c.w.u. 5/60 o C, opory cyrkulacji = 20kPa, Całkowity spadek ciśnienia po stronie pierwotnej 76kPa. Dobiera się : Naczynie wzbiorcze REFLEX N 200 ciśnienie wstępne 1,7bar Stabilizator temperatury SWCA 286/50/110 produkcji Termen, Karty doboru węzła stanowi załącznik do opracowania. 7. Montaż urządzeń Wszystkie urządzenia węzła cieplnego należy montować zgodnie ze schematem technologicznym. Kompaktowy węzeł cieplny ustawić na fundamencie wys. 10 cm. W układzie wody grzewczej i c.o. stosować rurociągi stalowe łączone przez spawanie. Zmiany trasy rurociągu za pomocą kolan o R = 1,5 D. W układzie wody zimnej i ciepłej wody użytkowej stosować rurociągi ocynkowane łączone przy pomocy połączeń gwintowanych w części związanej z kompaktowym węzłem cieplnym i polipropylenowe w części pozostałej Rurociągi prowadzić ze spadkiem 3% w kierunku odwodnienia. Konieczne podpory rurociągów wykonać zgodnie z BN-69/ Dopuszcza się także podparcia i podwieszanie rurociągów wykonane wg rozwiązań wykonawcy zgodne z innymi normami. Maksymalne odległości pomiędzy podporami ruchomymi dla przewodów stalowych przedstawia poniższa tabela: Średnica rurociągu DN Największe odległości pomiędzy podporami dla stalowych przewodów izolowanych M ,5 25 3,0 32 3,0 40 3,5 50 4,0 65 4,5 8

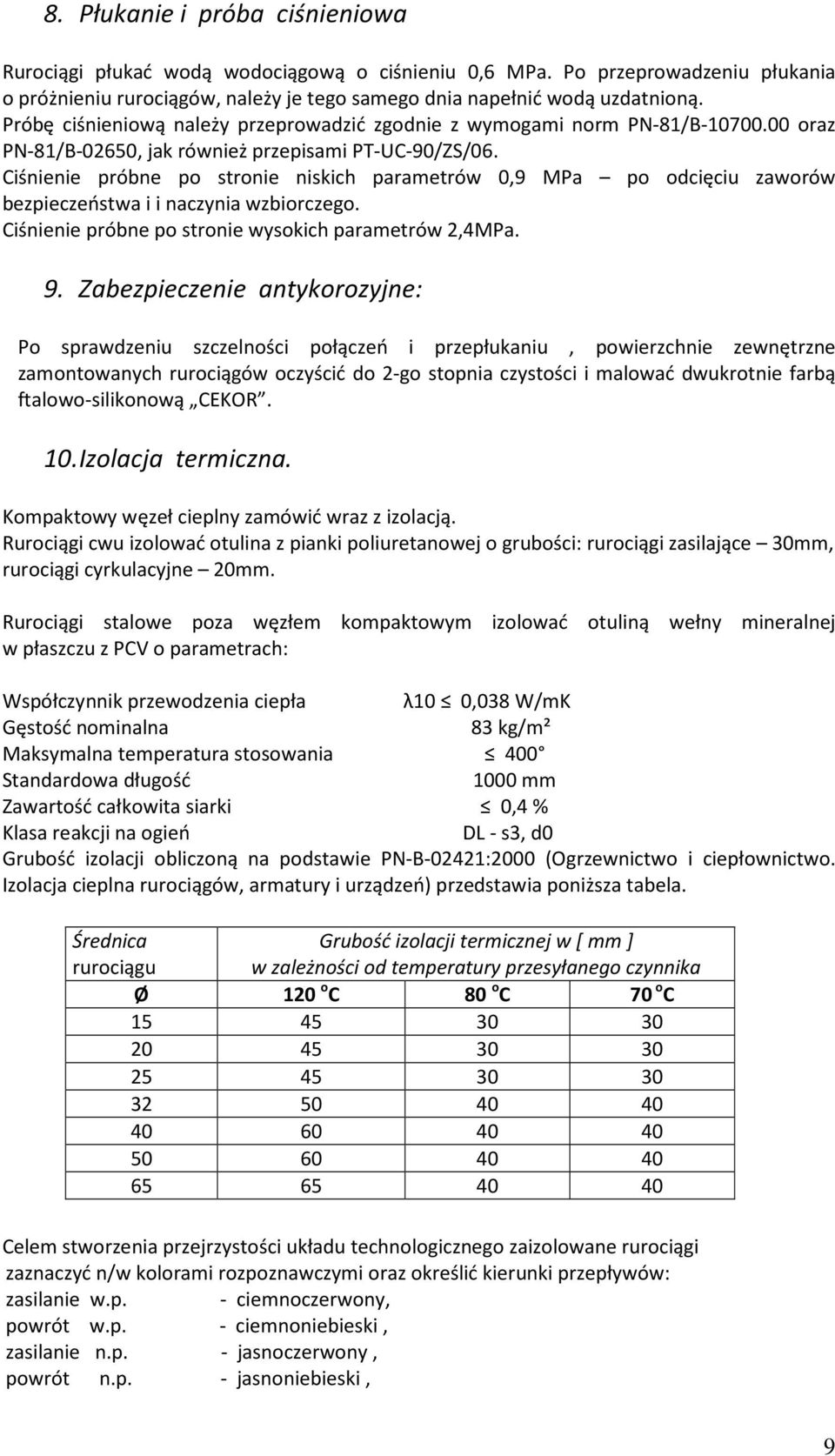

9 8. Płukanie i próba ciśnieniowa Rurociągi płukać wodą wodociągową o ciśnieniu 0,6 MPa. Po przeprowadzeniu płukania o próżnieniu rurociągów, należy je tego samego dnia napełnić wodą uzdatnioną. Próbę ciśnieniową należy przeprowadzić zgodnie z wymogami norm PN-81/B oraz PN-81/B-02650, jak również przepisami PT-UC-90/ZS/06. Ciśnienie próbne po stronie niskich parametrów 0,9 MPa po odcięciu zaworów bezpieczeństwa i i naczynia wzbiorczego. Ciśnienie próbne po stronie wysokich parametrów 2,4MPa. 9. Zabezpieczenie antykorozyjne: Po sprawdzeniu szczelności połączeń i przepłukaniu, powierzchnie zewnętrzne zamontowanych rurociągów oczyścić do 2-go stopnia czystości i malować dwukrotnie farbą ftalowo-silikonową CEKOR. 10. Izolacja termiczna. Kompaktowy węzeł cieplny zamówić wraz z izolacją. Rurociągi cwu izolować otulina z pianki poliuretanowej o grubości: rurociągi zasilające 30mm, rurociągi cyrkulacyjne 20mm. Rurociągi stalowe poza węzłem kompaktowym izolować otuliną wełny mineralnej w płaszczu z PCV o parametrach: Współczynnik przewodzenia ciepła λ10 0,038 W/mK Gęstość nominalna 83 kg/m² Maksymalna temperatura stosowania 400 Standardowa długość 1000 mm Zawartość całkowita siarki 0,4 % Klasa reakcji na ogień DL - s3, d0 Grubość izolacji obliczoną na podstawie PN-B-02421:2000 (Ogrzewnictwo i ciepłownictwo. Izolacja cieplna rurociągów, armatury i urządzeń) przedstawia poniższa tabela. Średnica rurociągu Grubość izolacji termicznej w [ mm ] w zależności od temperatury przesyłanego czynnika Ø 120 o C 80 o C 70 o C Celem stworzenia przejrzystości układu technologicznego zaizolowane rurociągi zaznaczyć n/w kolorami rozpoznawczymi oraz określić kierunki przepływów: zasilanie w.p. - ciemnoczerwony, powrót w.p. - ciemnoniebieski, zasilanie n.p. - jasnoczerwony, powrót n.p. - jasnoniebieski, 9
10 ciepła woda użytkowa zielony, cyrkulacja c.w.u. żółty. 11. Urządzenia AKPiA. Regulacja temperatury c.o. i c.w.u. Do regulacji temperatury co i c.w.u zabudować regulator pogodowy ECL Comfort 310. Licznik ciepła Zgodnie z warunkami technicznymi w węźle zostanie zabudowany licznik ciepła Landis. Miejsce montażu rurociąg powrotny. Licznik dostarcza dostawca ciepła. Zawory regulacyjne Przewiduje się stosowanie zaworów regulacyjnych do regulacji temperatury co i cwu poprzez regulacje natężenia przepływu po stronie pierwotnej. Stosować zawory regulacyjne gwintowane z napędem elektrycznym 230V. 12. Regulacja węzła. Po zmontowaniu i uruchomieniu węzła nastawić: regulator temperatury c.o. na zadaną krzywą grzewczą, regulator temperatury cwu na żądaną temperaturę, wydajność pompy na 3,17m3/m, Zaworem regulacji różnicy ciśnień nastawić przepływ maksymalny 2,3m 3 /h przy całkowicie otwartych zaworach regulacyjnych c.o. i c.w.u. 13. Wytyczne dla branży budowlanej. Pomieszczenie, w którym ma być zlokalizowany węzeł przygotować do montażu i eksploatacji węzła: - instalacja kanalizacyjna i wodociągowa: Pomieszczenie węzła powinno posiadać instalacje wodna i kanalizacyjną. Doprowadzenie wody do węzła powinno być wyposażone w zawór czerpalny z końcówką do węża. Na przyłączu należy zabudować wodomierz z możliwością odczytu wskazań droga radiową. W pomieszczeniu węzła cieplnego znajduję się pion kanalizacyjny. Rozebrać podejście od pion oraz odcinek poziomu kanalizacyjnego i wstawić na nim trójnik dla zamontowania kartki ściekowyej w pomieszczeniu zgodnie z rzutem węzła cieplnego rys.4. W przypadku konieczności spuszczania wody z sieci cieplnej wysokoparametrowej w przypadku, gdy jej temperatura przekracza 95 o C, należy do niej dolewać wody zimnej dla obniżenia temperatury poniżej tej granicy. - wymagania budowlane: Drzwi do pomieszczenia węzła ciepłowniczego powinny mieć szerokość co najmniej 0,8 m i wysokość co najmniej 2,0 m. Powinny one mieć zamknięcie bezklamkowe i otwierać się pod naciskiem od strony pomieszczenia węzła. Drzwi łącznie z futryną należy wykonać ze stali. 10
11 Wykonać fundament wysokości 10cm dla węzła kompaktowego. Ściany i strop powinny być gładko otynkowane oraz pomalowane na jasny kolor powłokami malarskimi chroniącymi przed przenikaniem wilgoci. Do wysokości 1m nad posadzką pomalować lamperie. Podłoga w pomieszczeniu węzła ciepłowniczego powinna być gładka, niepalna, wytrzymała na uderzenia mechaniczne i nagłe zmiany temperatury. Należy ją wykonać ze spadkiem 1% w kierunku kratki ściekowej lub studzienki schładzającej. Podłogę pokryć płytkami gresowymi antypoślizgowymi. - wentylacja pomieszczenia: Każde pomieszczenie węzła cieplnego powinno mieć wentylację grawitacyjną nawiewną i wywiewną. Powietrze do wentylacji będzie dopływało z korytarza piwnicy. W tym celu w ścianie należy wykonać kratkę wentylacyjną 200*200 usytuowana 30cm nad podłogą. Kanał wentylacji wywiewnej grawitacyjnej powinien mieć otwór wlotowy umieszczony 30cm pod stropem pomieszczenia i mieć powierzchnie 14x14cm. - oświetlenie: Pomieszczenie węzła cieplnego powinno mieć oświetlenie dzienne i elektryczne. Instalacja elektryczna powinna zapewnić oświetlenie pomieszczenia węzła cieplnego o natężeniu minimalnym 50 lux. - instalacja elektryczna: Na ścianie w pobliżu drzwi zlokalizować rozdzielnie elektryczną z wyłącznikiem głównym. Rozdzielnie zasilić z tablicy administracyjnej budynku. Rozdzielnie przygotować tak, aby jednym przewodem podłączyć kompaktowy węzeł cieplny. 14. Wytyczne ppoż. Węzeł cieplny wyposażyć w gaśnice proszkową GP4Xx ABC Miejsce lokalizacji gaśnicy oznaczyć znakiem luminescencyjnym Gaśnica proszkowa. W okolicy gaśnicy umieścić instrukcje obsługi gaśnicy proszkowej. Na drzwiach wyjściowych z węzła umieścić znak luminescencyjny Wyjście ewakuacyjne. 15. Informacja do planu BIOZ. Zakres robót przy wykonywaniu węzła cieplnego wyklucza możliwość przekroczenia warunków wymagalności sporządzenia planu BiOZ określonych w art. 21a ust 1 i 2 Ustawy z dnia 7 lipca 1994 r. PRAWO BUDOWLANE (Dz.U Nr 89 poz. 414 z późn. zm.) oraz w Rozporządzeniu Ministra Infrastruktury z Dnia w sprawie informacji dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia. Realizowane prace będą wykonywane przez mniej niż 20 pracowników w okresie krótszym niż 30 dni. Opracowanie planu BiOZ jest zbędne. 11

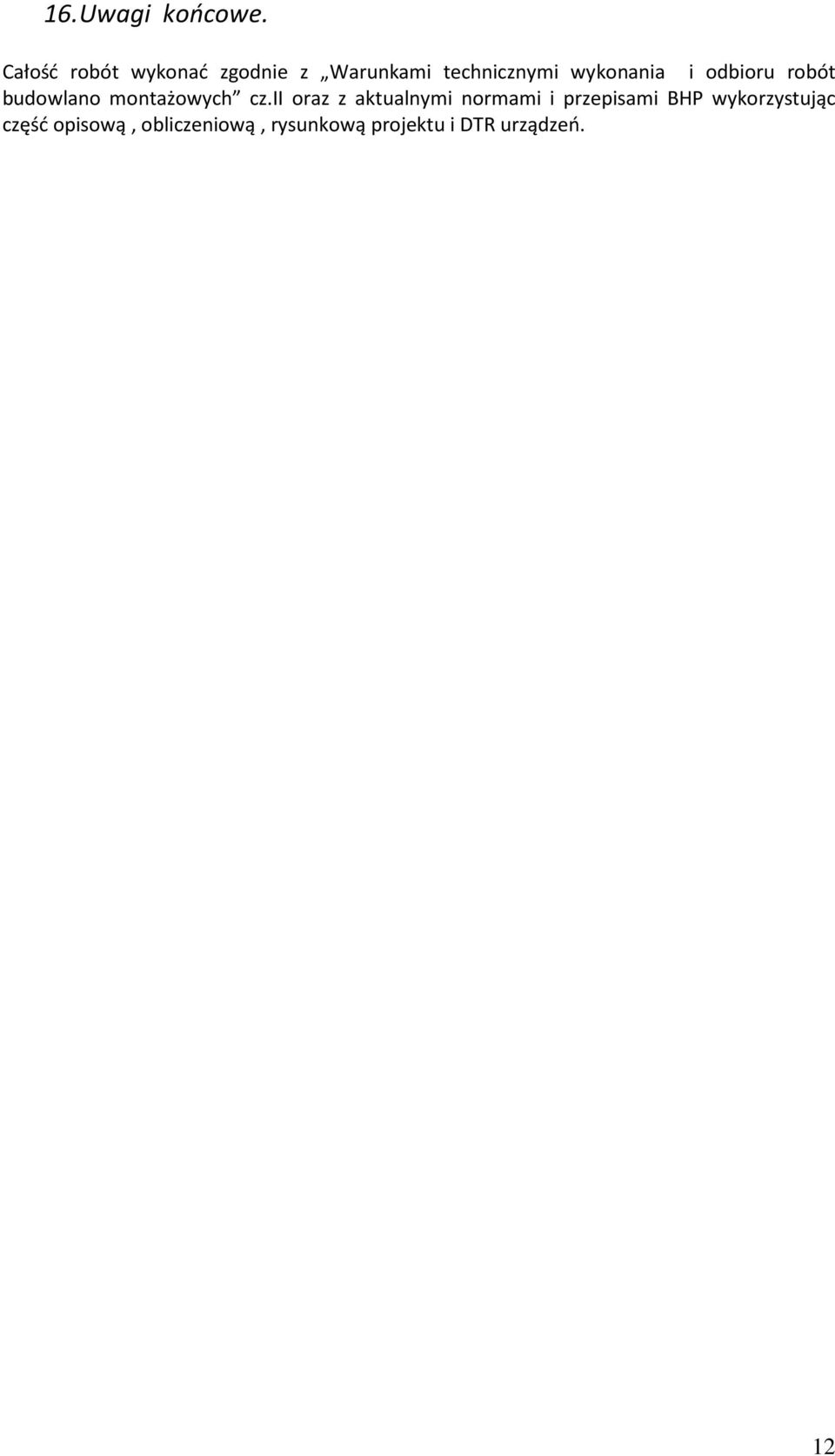

12 16. Uwagi końcowe. Całość robót wykonać zgodnie z Warunkami technicznymi wykonania i odbioru robót budowlano montażowych cz.ii oraz z aktualnymi normami i przepisami BHP wykorzystując część opisową, obliczeniową, rysunkową projektu i DTR urządzeń. 12
