1 INSTALLATIONS- OG BRUGSVEJLEDNING MANUAL DE INSTALAÇÃO E UTILIZAÇÃO INSTRUKCJA INSTALACJI I OBSŁUGI DA PT PL STYREENHED TIL SYSTEMER FOR PÅFYLDNING AF BEHOLDERE CENTRAL PARA SISTEMAS DE ENCHIMENTO DE RESERVATÓRIOS CENTRALKA DO SYSTEMÓW NAPEŁNIANIA ZBIORNIKÓW

2 INDHOLDSFORTEGNELSE INDHOLDSFORTEGNELSE... II INDLEDNING ADVARSLER OG GARANTIBETINGELSER TEKNISKE SPECIFIKATIONER ELEKTRISKE TILSLUTNINGER BETJENINGSPANEL BRUG OG FUNKTIONER BESKRIVELSE AF MATERIALEPÅFYLDNINGSSYSTEM ANDRE FUNKTIONER TIMER OG PARAMETRE...16 DA Oversættelse af den originale vejledning II

3 INDLEDNING DA Kære kunde, vi takker Dem for at have valgt et af vores produkter. For at sikre optimal drift anbefaler vi, at De læser hele denne vejledning omhyggeligt igennem. REVIDERING AF VEJLEDNINGEN Denne vejlednings indhold er af rent teknisk karakter og tilhører MCZ Group Spa. Ingen dele af vejledningen må oversættes til et andet sprog og/eller tilpasses og/eller gengives, fuldt eller delvist, i anden form og/eller med mekaniske eller elektroniske midler, ved fotokopiering, optagelse eller andet uden forudgående skriftlig tilladelse fra MCZ Group Spa. Virksomheden forbeholder sig ret til at foretage eventuelle ændringer på produktet til enhver tid uden forudgående varsel. Virksomheden beskytter sine rettigheder efter loven. OPBEVARING OG ANVENDELSE AF VEJLEDNINGEN Tag vare om denne vejledning og opbevar den på et sted, hvor De hurtigt og let kan få fat i den. Bed forhandleren eller det autoriserede tekniske servicecenter om et nyt eksemplar, hvis vejledningen forsvinder eller ødelægges. tekst med fed skrift kræver særlig opmærksomhed fra læserens side. tekst i kursiv anvendes til at henlede opmærksomheden på andre afsnit i vejledningen eller yderligere forklaringer. Under Bemærk gives læseren yderligere oplysninger om emnet. SYMBOLER, DER ANVENDES I VEJLEDNINGEN GIV AGT: den pågældende meddelelse skal læses og forstås omhyggeligt, da manglende overholdelse kan medføre alvorlig beskadigelse af produktet og sætte brugerens sikkerhed på spil. OPLYSNINGER: manglende overholdelse af forskrifterne vil påvirke anvendelsen af produktet. Teknisk Service - Alle rettigheder forbeholdes - Gengivelse forbudt 1

4 1 - ADVARSLER OG GARANTIBETINGELSER DA SIKKERHEDSFORSKRIFTER Installation, tilslutning til elforsyningen, funktionseftersyn og vedligeholdelse må udelukkende foretages af autoriserede, kvalificerede teknikere. Produktet skal installeres i overensstemmelse med gældende lokal og national lovgivning samt med de standarder, der gælder for kommunen, amtet eller landet. Dette apparat må ikke anvendes af personer (herunder børn), der ikke har de fornødne fysiske, sensoriske eller mentale evner, eller som ikke har erfaring med eller kendskab til brug af apparatet, medmindre de overvåges eller instrueres i brug af apparatet af en person, der er ansvarlig for deres sikkerhed. Man skal altid overholde anvisningerne i nærværende vejledning for at sikre rigtig brug af produktet og de elektroniske apparater, der er forbundet med det, og forebygge ulykker. Før der foretages nogen form for handling, har brugeren eller en hvilken som helst anden person, der skal arbejde på eller med produktet, pligt til at læse og forstå samtlige anvisninger i nærværende installations- og brugsvejledning. Fejl eller forkerte indstillinger kan medføre fare og/eller driftsforstyrrelser. Ethvert ansvar for utilsigtet anvendelse af produktet påhviler kunden alene, og ophæver fabrikantens civile og strafferetlige ansvar. Enhver form for manipulering eller uautoriseret udskiftning med ikke-originale reservedele på produktet kan sætte brugerens sikkerhed på spil, og ophæver fabrikantens civile og strafferetlige ansvar. Sluk for produktet, hvis der opstår fejl eller driftsforstyrrelser. GARANTIBETINGELSER Fabrikanten yder garanti for produktet, med undtagelse af de nedenstående dele, der udsættes for almindeligt slid, i to år fra købsdatoen, som fremgår af købspapirerne, hvor forhandlerens navn er angivet, og hvor det fremgår, hvornår produktet er blevet købt. Med garanti menes gratis udskiftning eller reparation af dele, der konstateres fejlbehæftede på grund af fabrikationsfejl. UNDTAGELSER Alle de dele, der går i stykker som følge af skødesløs eller uagtsom anvendelse, forkert vedligeholdelse eller installation i strid med forskrifterne (jævnfør omhandlende kapitler i nærværende brugsvejledning), er ikke dækket af garantien. Fabrikanten kan ikke drages til ansvar for direkte eller indirekte skader på mennesker, dyr eller genstande, som skyldes tilsidesættelse af forskrifterne i brugsvejledningen, i særdeleshed de påbud, der vedrører installation, brug og vedligeholdelse af produktet. Hvis apparatet ikke fungerer ordentligt, bedes kunden rette henvendelse til den lokale forhandler og/eller importør. Garantien dækker ikke skader, der opstår i forbindelse med fragt og/eller håndtering. Hvad angår installation og brug af apparatet, skal man udelukkende følge anvisningerne i den medleverede installations- og brugsvejledning. Garantien bortfalder i tilfælde af skader, der skyldes manipulation af produktet, vejrmæssige forhold, naturkatastrofer, lynnedslag, brand, driftsfejl i elanlægget samt manglende eller ukorrekt vedligeholdelse i strid med fabrikantens anvisninger. 2

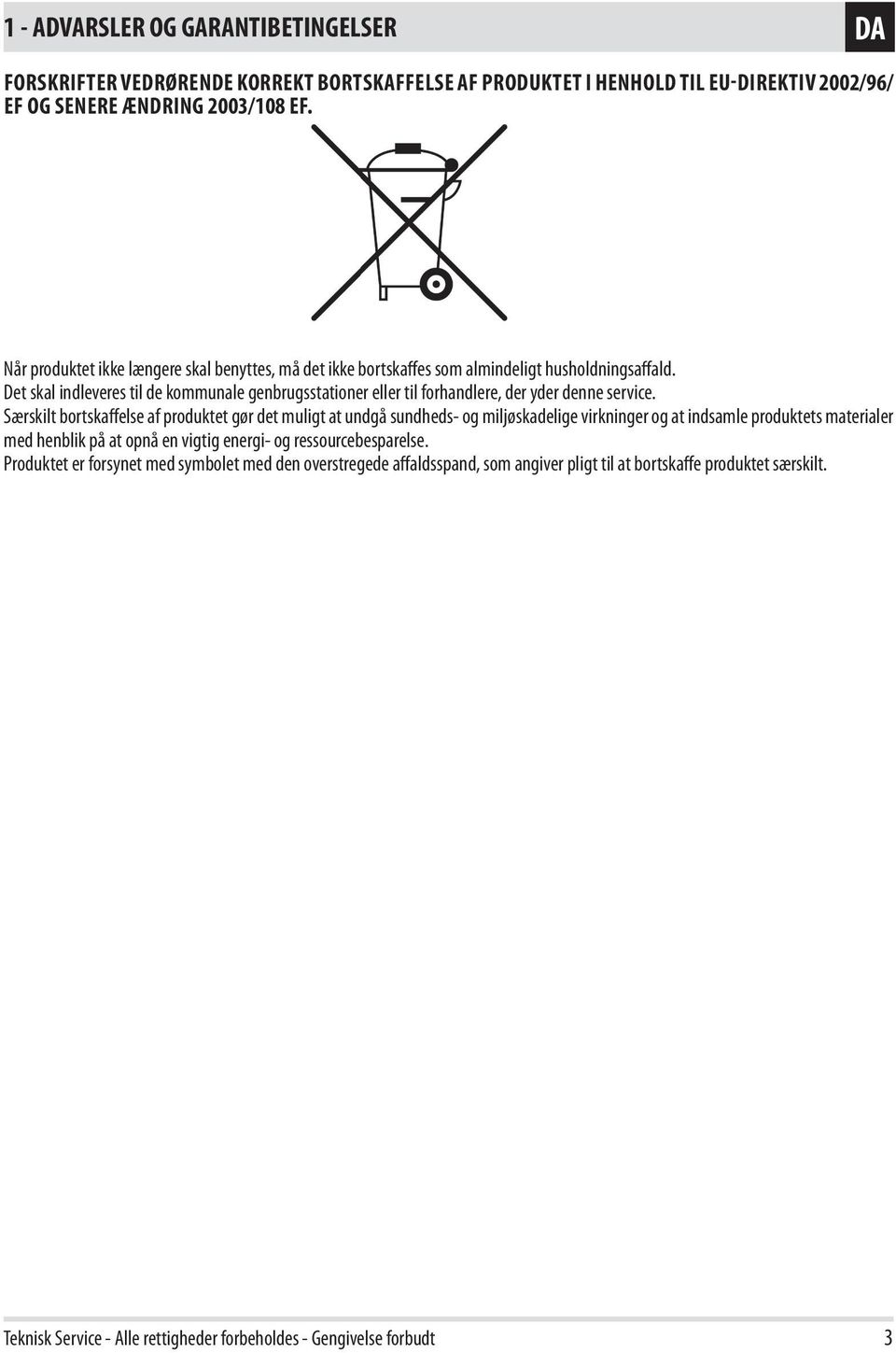

5 1 - ADVARSLER OG GARANTIBETINGELSER DA FORSKRIFTER VEDRØRENDE KORREKT BORTSKAFFELSE AF PRODUKTET I HENHOLD TIL EU-DIREKTIV 2002/96/ EF OG SENERE ÆNDRING 2003/108 EF. Når produktet ikke længere skal benyttes, må det ikke bortskaffes som almindeligt husholdningsaffald. Det skal indleveres til de kommunale genbrugsstationer eller til forhandlere, der yder denne service. Særskilt bortskaffelse af produktet gør det muligt at undgå sundheds- og miljøskadelige virkninger og at indsamle produktets materialer med henblik på at opnå en vigtig energi- og ressourcebesparelse. Produktet er forsynet med symbolet med den overstregede affaldsspand, som angiver pligt til at bortskaffe produktet særskilt. Teknisk Service - Alle rettigheder forbeholdes - Gengivelse forbudt 3

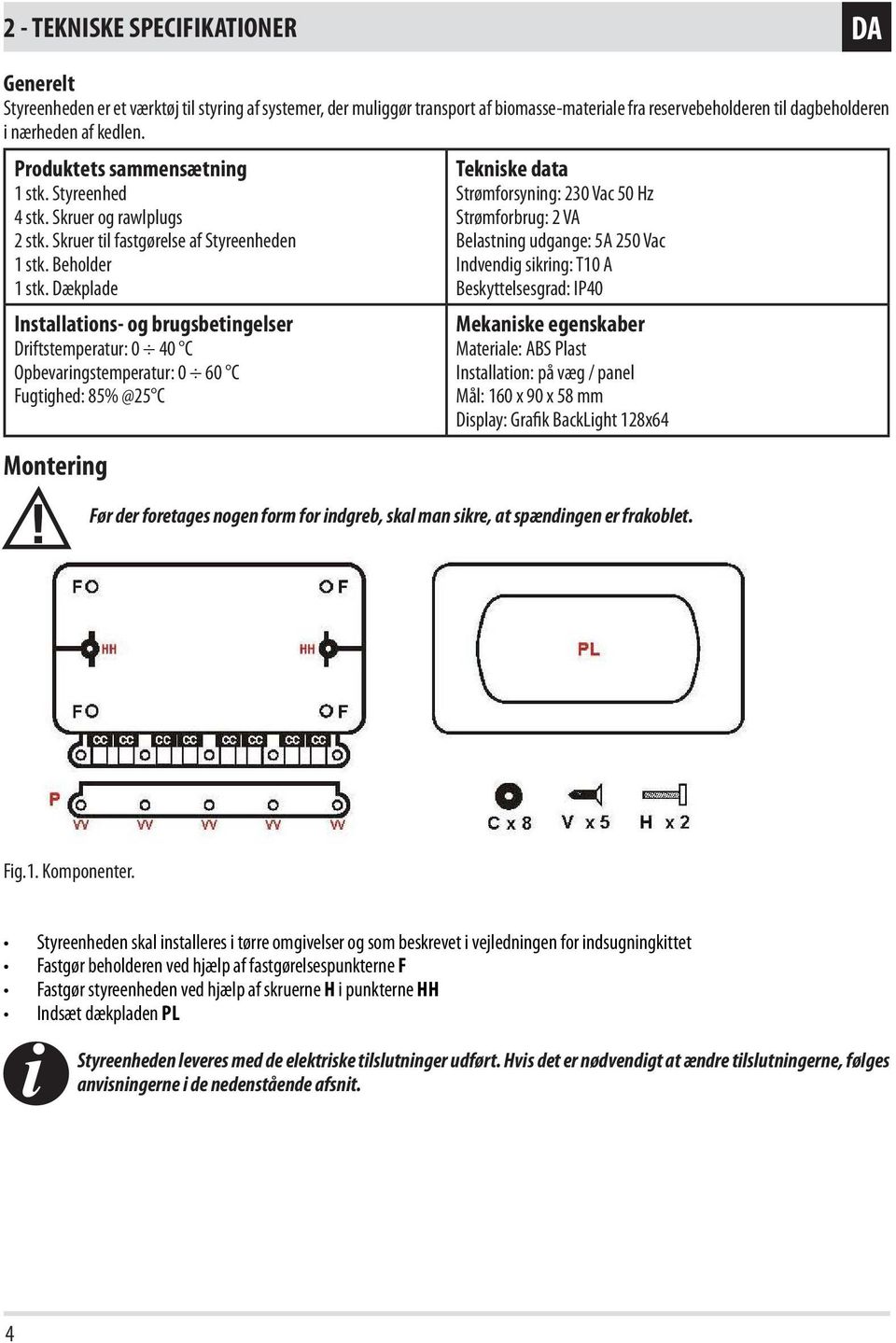

6 2 - TEKNISKE SPECIFIKATIONER DA Generelt Styreenheden er et værktøj til styring af systemer, der muliggør transport af biomasse-materiale fra reservebeholderen til dagbeholderen i nærheden af kedlen. Produktets sammensætning 1 stk. Styreenhed 4 stk. Skruer og rawlplugs 2 stk. Skruer til fastgørelse af Styreenheden 1 stk. Beholder 1 stk. Dækplade Installations- og brugsbetingelser Driftstemperatur: 0 40 C Opbevaringstemperatur: 0 60 C Fugtighed: C Montering Tekniske data Strømforsyning: 230 Vac 50 Hz Strømforbrug: 2 VA Belastning udgange: 5A 250 Vac Indvendig sikring: T10 A Beskyttelsesgrad: IP40 Mekaniske egenskaber Materiale: ABS Plast Installation: på væg / panel Mål: 160 x 90 x 58 mm Display: Grafik BackLight 128x64 Før der foretages nogen form for indgreb, skal man sikre, at spændingen er frakoblet. Fig.1. Komponenter. Styreenheden skal installeres i tørre omgivelser og som beskrevet i vejledningen for indsugningkittet Fastgør beholderen ved hjælp af fastgørelsespunkterne F Fastgør styreenheden ved hjælp af skruerne H i punkterne HH Indsæt dækpladen PL Styreenheden leveres med de elektriske tilslutninger udført. Hvis det er nødvendigt at ændre tilslutningerne, følges anvisningerne i de nedenstående afsnit. 4

7 3 - ELEKTRISKE TILSLUTNINGER Elektriske tilslutninger For korrekt og sikker drift skal tilslutningerne altid jordforbindes. Foretag tilslutningerne på en velordnet måde og forsøg så vidt muligt at holde lavspændingssignalerne (sonder, kontakter) adskilt fra højspændingssignalerne (strømforsyning, belastninger) for at minimere interferensproblemer. TILSLUTNINGER BESKRIVELSE S Digitale indgange med S udgang med fri kontakt udgangsspænding 0-5 S Vdc S logisk NPN / PNP udgang +V 14/15 +V = Vdc P2 5 6 Udgange forsynet med P3 7 8 netspænding P P5 11 N.O. 12 N.C. 13 COM Udgang potentialfri kontakter i udveksling DA LINE OUT 3 4 Udgang spænding 230 V ac Beskyttet af 10 A sikring LINE IN 1 2 Netspænding 230 V ac 50 Hz Fig.2. Elektriske tilslutninger Teknisk Service - Alle rettigheder forbeholdes - Gengivelse forbudt 5

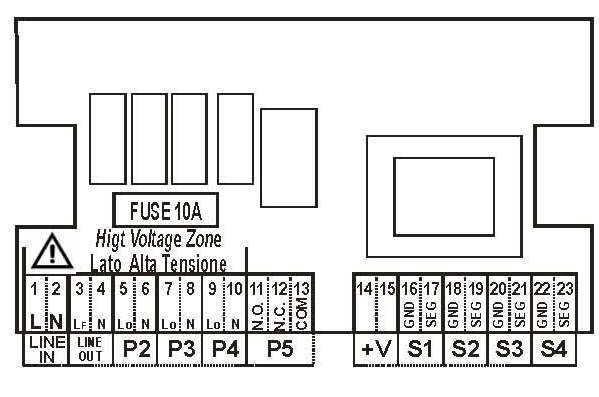

8 3 - ELEKTRISKE TILSLUTNINGER DA EKSTRAUDSTYR Fig.3. Elektriske tilslutninger hjælperelæ Følere 14/15 +V FØLER S1 S2 S3 S4 16 GND 17 SEG 14/15 +V 18 GND 19 SEG V 20 GND 21 SEG 14/15 +V 22 GND 23 SEG Hvis udgangen i nærvær af materiale er på lavt niveau (0V), indstilles parameteren TYPxxx = N.C. ellers indstilles parameteren TYPxxx = N.O. 6

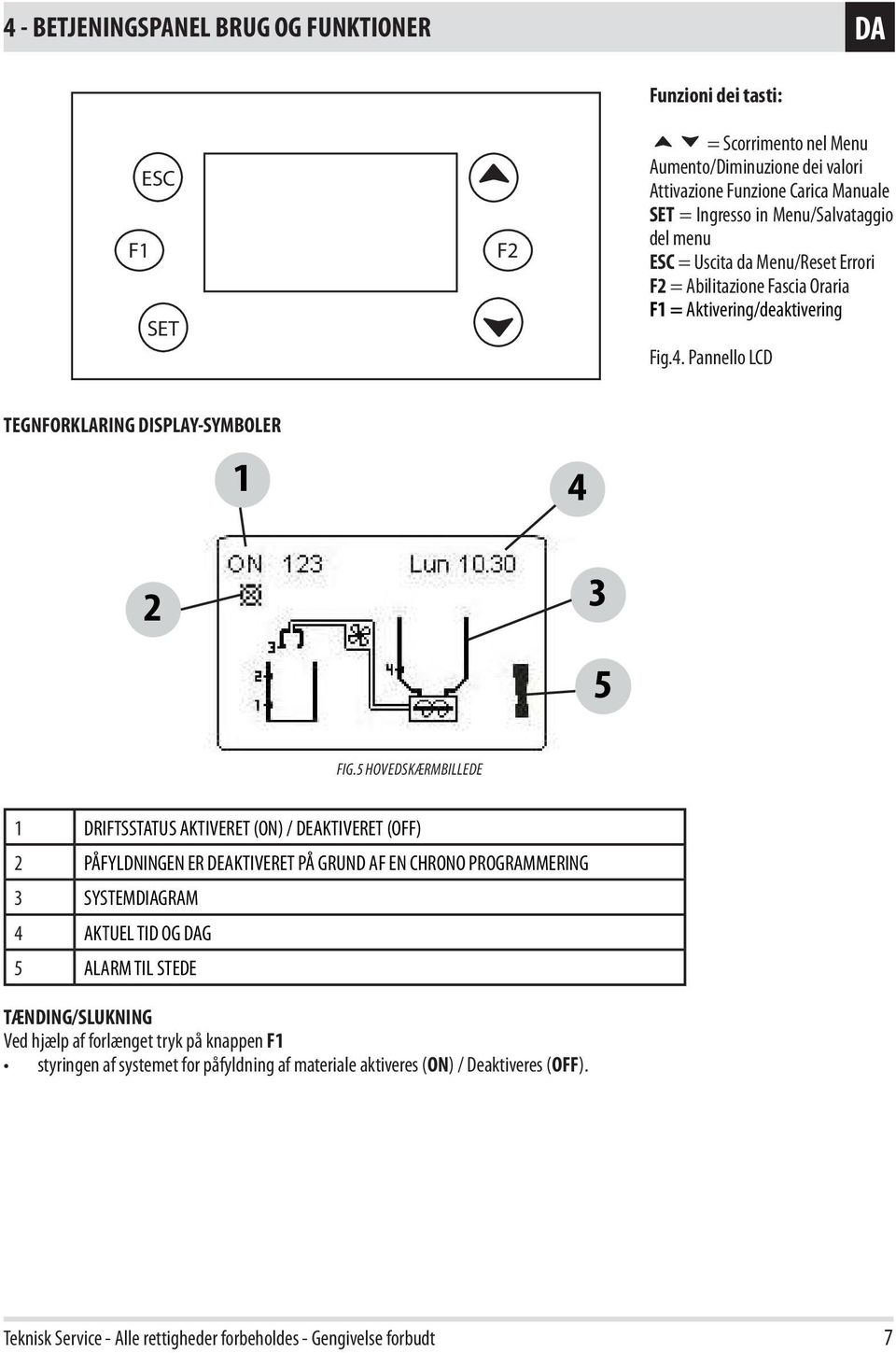

9 4 - BETJENINGSPANEL BRUG OG FUNKTIONER DA ESC F1 SET F2 Funzioni dei tasti: = Scorrimento nel Menu Aumento/Diminuzione dei valori Attivazione Funzione Carica Manuale SET = Ingresso in Menu/Salvataggio del menu ESC = Uscita da Menu/Reset Errori F2 = Abilitazione Fascia Oraria F1 = Aktivering/deaktivering Fig.4. Pannello LCD TEGNFORKLARING DISPLAY-SYMBOLER FIG.5 HOVEDSKÆRMBILLEDE 1 DRIFTSSTATUS AKTIVERET (ON) / DEAKTIVERET (OFF) 2 PÅFYLDNINGEN ER DEAKTIVERET PÅ GRUND AF EN CHRONO PROGRAMMERING 3 SYSTEMDIAGRAM 4 AKTUEL TID OG DAG 5 ALARM TIL STEDE TÆNDING/SLUKNING Ved hjælp af forlænget tryk på knappen F1 styringen af systemet for påfyldning af materiale aktiveres (ON) / Deaktiveres (OFF). Teknisk Service - Alle rettigheder forbeholdes - Gengivelse forbudt 7

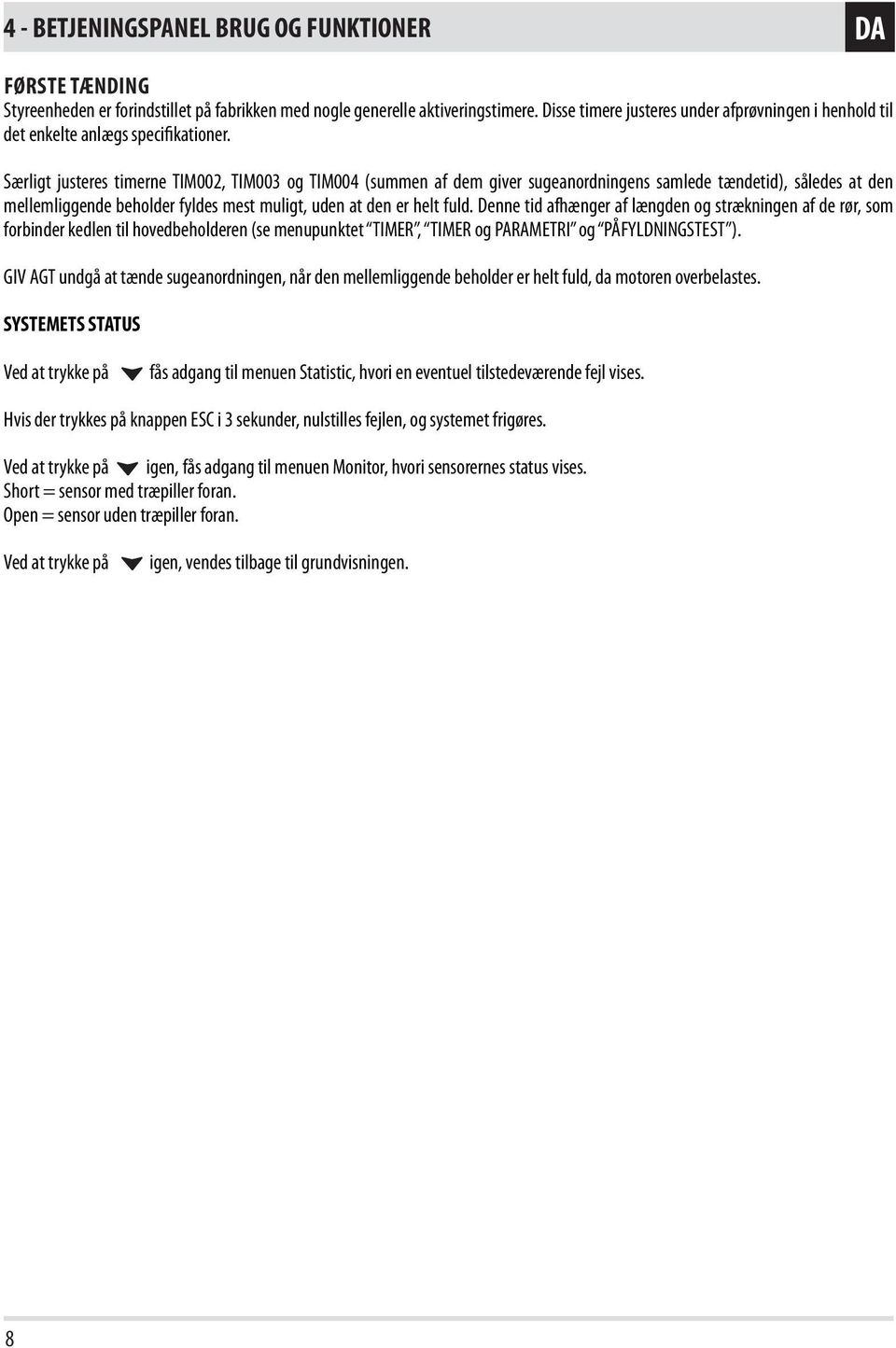

10 4 - BETJENINGSPANEL BRUG OG FUNKTIONER DA FØRSTE TÆNDING Styreenheden er forindstillet på fabrikken med nogle generelle aktiveringstimere. Disse timere justeres under afprøvningen i henhold til det enkelte anlægs specifikationer. Særligt justeres timerne TIM002, TIM003 og TIM004 (summen af dem giver sugeanordningens samlede tændetid), således at den mellemliggende beholder fyldes mest muligt, uden at den er helt fuld. Denne tid afhænger af længden og strækningen af de rør, som forbinder kedlen til hovedbeholderen (se menupunktet TIMER, TIMER og PARAMETRI og PÅFYLDNINGSTEST ). GIV AGT undgå at tænde sugeanordningen, når den mellemliggende beholder er helt fuld, da motoren overbelastes. SYSTEMETS STATUS Ved at trykke på fås adgang til menuen Statistic, hvori en eventuel tilstedeværende fejl vises. Hvis der trykkes på knappen ESC i 3 sekunder, nulstilles fejlen, og systemet frigøres. Ved at trykke på igen, fås adgang til menuen Monitor, hvori sensorernes status vises. Short = sensor med træpiller foran. Open = sensor uden træpiller foran. Ved at trykke på igen, vendes tilbage til grundvisningen. 8

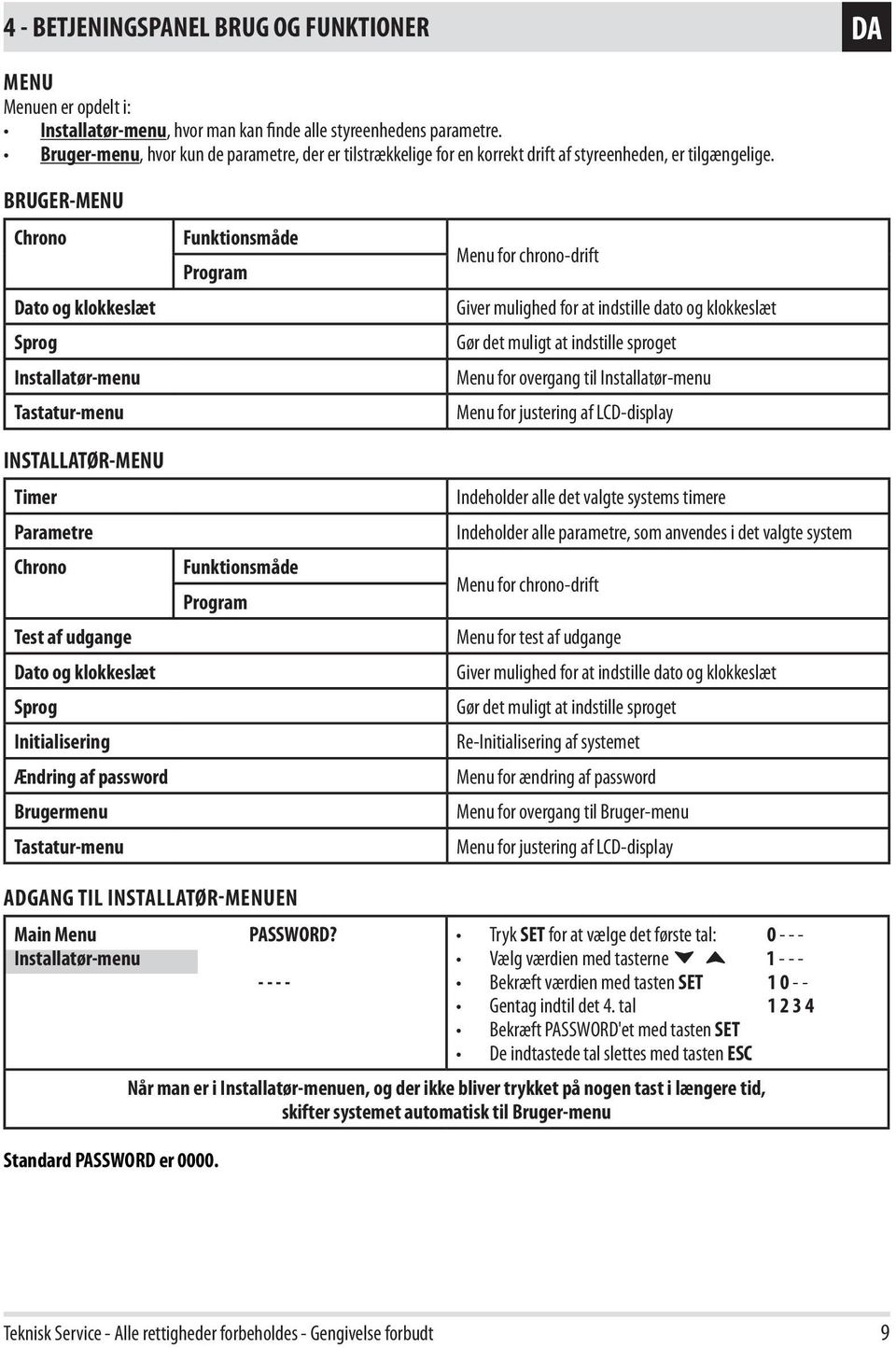

11 4 - BETJENINGSPANEL BRUG OG FUNKTIONER DA MENU Menuen er opdelt i: Installatør-menu, hvor man kan finde alle styreenhedens parametre. Bruger-menu, hvor kun de parametre, der er tilstrækkelige for en korrekt drift af styreenheden, er tilgængelige. BRUGER-MENU Chrono Dato og klokkeslæt Sprog Installatør-menu Tastatur-menu INSTALLATØR-MENU Timer Parametre Chrono Test af udgange Dato og klokkeslæt Sprog Initialisering Ændring af password Brugermenu Tastatur-menu Funktionsmåde Program Funktionsmåde Program Menu for chrono-drift Giver mulighed for at indstille dato og klokkeslæt Gør det muligt at indstille sproget Menu for overgang til Installatør-menu Menu for justering af LCD-display Indeholder alle det valgte systems timere Indeholder alle parametre, som anvendes i det valgte system Menu for chrono-drift Menu for test af udgange Giver mulighed for at indstille dato og klokkeslæt Gør det muligt at indstille sproget Re-Initialisering af systemet Menu for ændring af password Menu for overgang til Bruger-menu Menu for justering af LCD-display ADGANG TIL INSTALLATØR-MENUEN Main Menu Installatør-menu Standard PASSWORD er PASSWORD? Tryk SET for at vælge det første tal: Vælg værdien med tasterne Bekræft værdien med tasten SET Gentag indtil det 4. tal Bekræft PASSWORD'et med tasten SET De indtastede tal slettes med tasten ESC Når man er i Installatør-menuen, og der ikke bliver trykket på nogen tast i længere tid, skifter systemet automatisk til Bruger-menu Teknisk Service - Alle rettigheder forbeholdes - Gengivelse forbudt 9

12 4 - BETJENINGSPANEL BRUG OG FUNKTIONER DA TIMER Indeholder timere for styring af det valgte system. PARAMETRE Indeholder parametre for styring af det valgte system. CHRONO Menu til at indstille de tidsintervaller, i hvilke påfyldning af materiale er aktiveret. Udenfor tidsintervallerne er styringen af materialepåfyldningen deaktiveret, og displayet viser I funktionsmåden Deaktiveret er styringen af materialepåfyldningen altid aktiveret. CHRONO: FUNKTIONSMÅDE Chrono Funktionsmåde Program Funktionsmåde Deaktiveret Dagligt Ugentligt Week End Gå ind i ændringsmenuen med SET (markøren blinker) Vælg med Bekræft med SET ESC for at forlade 10

13 4 - BETJENINGSPANEL BRUG OG FUNKTIONER DA CHRONO: PROGRAM Chrono Funktionsmåde Program Program Dagligt Ugentligt Week End Gå ind i ændringsmenuen med SET (markøren blinker) Vælg med Bekræft med SET ESC for at forlade Dagligt: Vælg dagen; 3 tænde-/slukkeintervaller for hver enkelt dag. Programma Lunedì Giornaliero Martedì Settimanale Mercoledì Week End Giovedì Venerdì Lunedì ON OFF 09:30 11:15 00:00 00:00 00:00 00:00 Ugentlig: 3 intervaller for alle ugens dage Programma Lun-Dom Giornaliero ON OFF Settimanale 08:30 13:15 Week End 00:00 00:00 00:00 00:00 Week End: 3 intervaller for hver periode Mandag-Fredag og Lørdag-Søndag Programma Lun-Ven Lun-Ven Giornaliero Sab-Dom ON OFF Settimanale 06:30 08:00 Fine settimana 12:00 14:00 18:00 22:00 Efter at have valgt det foretrukne program: Vælg det tidspunkt, der skal programmeres PROGRAMMERING AF TIDSINTERVALLER Gå ind i ændringsfunktionsmåde (det valgte tidspunkt blinker) Ændr tidspunkterne Gem programmeringen Aktiver tidsintervallet: der vises et eller deaktiver tidsintervallet der vises ikke et Gå ud PROGRAMMERING AF TIDSINTERVALLER, DER LØBER OVER MIDNAT Indstil OFF tidspunktet for en dags tidsinterval til 23:59 Indstil ON tidspunktet for den næste ugedags tidsinterval til 00:00 Taster De tre typer programmering gemmes separat: hvis man for eksempel justerer det Daglige, bliver de andre funktionsmåder ikke ændret SET SET F2 ESC Teknisk Service - Alle rettigheder forbeholdes - Gengivelse forbudt 11

14 4 - BETJENINGSPANEL BRUG OG FUNKTIONER DA TEST UDGANGE Gør det muligt at teste om udgangene virker. Ved at vælge udgangene en ad gangen er det muligt at bringe dem alle i ON (1) tilstand Når menuen forlades, genoprettes systemets tilstand automatisk. Sugeanordningen er tilsluttet udgang 2. DATO OG KLOKKESLÆT Gør det muligt at indstille den aktuelle dato og klokkeslæt SPROG Gør det muligt at indstille sproget INITIALISERING Menu til at re-initialisere systemet og give mulighed for at vælge et andet påfyldningssystem ÆNDRING AF PASSWORD Giver mulighed for at ændre adgangspasswordet til Installatør-menuen BRUGER-MENU Giver mulighed for at skifte til Bruger-menuen LCD TASTATUR Menu for justering af LCD-display Juster kontrast Indstil med Bekræft med SET ESC for at forlade 12

15 5 - BESKRIVELSE AF MATERIALEPÅFYLDNINGSSYSTEM DA Hvis systemet skulle miste sin konfiguration, indstilles system 1. Dagbeholder med følere for minimum- og maksimumniveau for indsugnings-kittet til kedlerne Compact, mens kedlen Logika Refill kun har minimumføleren. Betegnelse Klemmer Beskrivelse P2 5-6 Udsugningsenhed P3 7-8 Snegl (ekstraudstyr) P Signalering Påfyldningsalarm P Signalering Minimumsreserve S4 S1 14/ Minimumniveau-føler S2 14/ Maksimumniveau-føler (kun Compact) S3 14/ Anvendes ikke S4 14/ Føler for Minimumsreserve-niveau STYRING AF PÅFYLDNING AF MATERIALE Hvis materialeniveauet kommer under minimuniveauet registreret af føleren S1: Aktiveres Materialepåfyldningscyklusserne Timeren TIM000 nedtælles for at kontrollere, at minimumniveauet S1 er blevet overskredet. Når minimumniveauet S1 er blevet overskredet: Nedtælles timeren TIM001 for at kontrollere, at maksimumniveauet S2 er blevet overskredet. Når maksimumniveauet S2 er blevet overskredet: Deaktiveres Materialepåfyldningscyklusserne MATERIALEPÅFYLDNINGSCYKLUSSER Hver cyklus omfatter fyldning af den mellemliggende beholder fra reservebeholderen med efterfølgende tømning i dagbeholderen. Når Materialepåfyldningscyklusserne er blevet startet, som beskrevet i ovenstående afsnit: Aktiveres udgangen Udsugningsenhed P2 Nedtælles timeren TIM002 for at kontrollere, at lugen S3 er lukket og tillade, at røret tømmes. Når timeren TIM002 er udløbet: Aktiveres udgangen Snegl P3 Nedtælles timeren TIM003 for påfyldning af den mellemliggende beholder Når timeren TIM003 er udløbet: Deaktiveres udgangen Snegl P3 Udgangen Udsugningsenhed P2 forbliver aktiveret Timeren TIM004 nedtælles for at tillade tømning af røret Når timeren TIM004 er udløbet: Deaktiveres udgangen Udsugningsenhed P2 Nedtælles timeren TIM005 for udtømning af materiale fra den mellemliggende beholder til dagbeholderen Når Timeren TIM005 udløber, gentages Materialepåfyldningscyklussen. Teknisk Service - Alle rettigheder forbeholdes - Gengivelse forbudt 13

16 5 - BESKRIVELSE AF MATERIALEPÅFYLDNINGSSYSTEM DA SIGNALERING AF ALARMER A01 A02 A03 A04 A05 Hvis minimumniveauet S1 ikke er overskredet, inden timeren TIM000 udløber: Aktiveres udgangen Påfyldningsalarm P4 med tilhørende deaktivering af proceduren Vises meddelelsen A01 i Statistics Menu Kontroller føleren S1 og værdien af TIM000 Hvis maksimumniveauet S2 ikke overskrides, inden timeren TIM001 udløber: Aktiveres udgangen Påfyldningsalarm P4 med tilhørende deaktivering af proceduren Vises meddelelsen A02 i Statistics Menu Kontroller føleren S2 og værdien af TIM000 Hvis lugen S3 ikke lukker, inden timeren TIM002 udløber: Deaktiveres udgangen Udsugningsenhed P2 Nedtælles forsinkelsestimeren TIM006 Når forsinkelsestimeren TIM006 udløber: Forsøges aktiveringssekvensen for udgangen Udsugningsenhed P2 igen Det maksimale antal forsøg er bestemt af parameteren COU000. Når man har nået det maksimale antal forsøg COU000: Deaktiveres Materialepåfyldningscyklussen (Udsugningsenhed P2 slukket), Aktiveres udgangen Påfyldningsalarm P4 Vises meddelelsen A03 i Statistics Menu Kontrollér de elektriske tilslutninger og tællerens status I tilfælde af signalering af: Minimumniveau-føler S1 ikke overskredet og Maksimumniveau-føler S2 overskredet: Aktiveres udgangen Påfyldningsalarm P4 med tilhørende deaktivering af proceduren Vises meddelelsen A04 i Statistics Menu Kontroller placeringen af følerne S1 og S2 og deres tilslutninger Hvis indgangen luge S3 er lukket, og udgangen Udsugningsenhed P2 er slukket: Deaktiveres Materialepåfyldningscyklussen (Udsugningsenhed P2 slukket), Aktiveres udgangen Påfyldningsalarm P4 Vises meddelelsen A05 i Statistics Menu Kontrollér de elektriske tilslutninger og tællerens status MANUEL PÅFYLDNING Funktionen er kun aktiv i driftstilstanden ON. Ved tryk på tasten F2 aktiveres en Materialepåfyldningscyklus. TEST UDGANG UDSUGNINGSENHED Hvis P4 holdes inde, aktiveres udgangen udsugningsenhed P2, så længe tasten holdes inde. 14

17 6 - ANDRE FUNKTIONER DA TEST PÅFYLDNING Ved hjælp af denne funktion er det muligt at bestemme den tid, det tager at fylde dagbeholderen. Testen starter kun, hvis sensoren S2 ikke registrerer tilstedeværelse af materiale. Sæt styreenheden på OFF ved at trykke på knappen K5. Ved at holde knappen K5 inde, afhængigt af det indstillede system: Materialepåfyldningscyklusserne er startede Nedtælles og vises Testtiden i menuen Statistics. Påfyldningstesten afbrydes: Automatisk ved overskridelse af Maksimumniveauet S2 Manuelt ved at holde knappen K5 inde Teknisk Service - Alle rettigheder forbeholdes - Gengivelse forbudt 15

18 7 - TIMER OG PARAMETRE DA Kode Beskrivelse Range U Min Set Max TIM000 Maksimal tid for at nå Minimumniveau S min TIM001 Maksimal tid for at nå Maksimumniveau S min TIM002 Ventetid for lukning af luge (S3) og tømning af rør s TIM003 Påfyldningstid Mellemliggende beholder (kun Compact 14) TIM004 TIM005 TIM006 Ventetid for tømning af røret med Snegl OFF ved afslutningen af påfyldningen af Mellemliggende beholder Ventetid for udtømning af materiale fra den Mellemliggende beholder til Dagbeholderen Ventetid med Udsugningsenhed OFF efter mislykket forsøg på at lukke lugen for at gentage sekvensen 600 s s s s COU000 Maksimalt antal forsøg på lukning af lugen (S3) n TYP001 Parameter for indstilling af følertype S1 N.C. N.C. N.O. type TYP002 Parameter for indstilling af følertype S2 N.C. N.C. N.O. type TYP003 Parameter for indstilling af følertype S3 N.C. N.C. N.O. type TYP004 Parameter for indstilling af følertype S4 N.C. N.C. N.O. type Alle dataene i denne tabel er vejledende og skal tilpasses efter anlæggets specifikationer. 16
