1 SKIM-O il automatyczny separator zanieczyszczeń 1

2 SPIS TREŚCI 1. Wprowadzenie 2. Cel zastosowania 3. Opis montażu 4. Dane Techniczne 5. Wskazówki dotyczące bezpieczeństwa 6. Czyszczenie i konserwacja 7. Gwarancja i serwis 8. Porady 9. Dane producenta, serwisu, sprzedawcy 10. Zakres dostawy WPROWADZENIE Gratulujemy zakupu urządzenia SKIM-Oil - niezbędnego dla utrzymania płynów chłodzących w Twoich maszynach we właściwej kondycji. Jest to produkt całkowicie POLSKI, zaprojektowany i wykonany z dbałością o najmniejsze szczegóły dla zapewnienia satysfakcji użytkownika. Niniejsza instrukcja stanowi jego integralną część. Zawiera ona ważne wskazówki dotyczące bezpiecznego użytkowania. Przed włączeniem urządzenia zapoznaj się z jej treścią. Używaj produktu zgodnie z opisem i w podanych obszarach zastosowania. W przypadku przekazania urządzenia następnej osobie, nie zapomnij dołączyć instrukcji obsługi. CEL ZASTOSOWANIA Produkt SKIM-O il ma zastosowanie w usuwaniu olejów hydraulicznych, smarujących, zabezpieczeń antykorozyjnych, które w trakcie procesu produkcyjnego lub w związku z procesem technologicznym w sposób niezamierzony dostają się do cieczy (emulsji chłodzącej). SKIM-O il znajduje zastosowanie w małych basenach z chłodziwem, montowanych przy każdej obrabiarce, jak również w dużych systemach centralnego chłodzenia.zastosowanie urządzenia SKIM-O il ma na celu znaczące przedłużenie żywotności cieczy chłodzącej (emulsji) poprzez usuwanie w sposób ciągły warstwy 2

3 unoszącego się na powierzchni oleju. SKIM-O il znajduje swoje zastosowanie w separacji oleju w procesach mycia części, oczyszczania ścieków czy przetwórstwa roślinnego. OPIS MONTAŻU SKIM-O il należy montować na burcie zbiornika z płynem chłodzącym tak, aby zapewnić swobodny, nieograniczony ruch dla węża zbierającego. Do mocowania służy zintegrowany wieszak w dwoma wystającymi ramionami oraz poprzeczką dolną ze śrubą regulacyjną. Urządzenie należy zamontować w pozycji pionowej lekko pochylonej w stroną zbiornika. Do ustalenia odchylenia służy śruba regulacyjna w poprzeczce wieszaka. Wąż zbierający musi być zanurzony w płynie chłodzącym na długości min. 30cm 3

4 DANE TECHNICZNE Napięcie zasilania Pobór mocy Max obciążenie rynny spustowej Waga (bez zasilacza) Wydajność - ilość separowanego oleju Długość węża zbierającego 230 Vac/12Vdc 7W 10kg 5kg max. 3l/godz. min. 1200mm SKIM-O il posiada dwuwarstwowe zabezpieczenie antykorozyjne farbą proszkową. WSKAZÓWKI DOTYCZĄCE BEZPIECZEŃSTWA Urządzenie należy chronić przed zanurzeniem w cieczy chłodzącej. Przed włączeniem do sieci, należy upewnić się czy SKIM-O il jest w sposób prawidłowy zamontowany na basenie. Uważaj, aby w trakcie użytkowania nie zamoczyć kabla zasilania. Kabel zasilający układać w taki sposób, aby nie został on zakleszczony lub uszkodzony w inny sposób. Naprawę uszkodzonej wtyczki lub kabla sieciowego niezwłocznie zleć wykfalifikowanemu personelowi lub serwisowi klienta Po zakończeniu pracy urządzenia należy zawsze wyciągnąć gniazdka sieciowego wtyczkę z Do sterowania pracą SKIM-O il można używać zewnętrznych zegarów sterujących lub innego systemu sterowania czasowego. Nie pozostawiaj włączonego urządzenia bez nadzoru. 4

5 CZYSZCZENIE I KONSERWACJA Przed przystąpieniem do czyszczenia nie zapomnij wyciągnąć wtyczki z gniazdka sieciowego. UWAGA!!! Niedopuszczalne jest mycie urządzenia pod wodą bieżącą, spowoduje to uszkodzenia silnika elektrycznego. Obudowę zaleca się czyścić przy użyciu wilgotnej szmatki lub ręcznika papierowego. W celu usunięcia tłustego zabrudzenia wskazane jest użycie łagodnych detergentów. UWAGA!!! Niedopuszczalne jest używanie jakichkolwiek rozpuszczalników. Środki te mogą uszkodzić wąż oraz pierścień zgarniający. Urządzenie SKIM-O il GWARANCJA I SERWIS objęte jest 12 miesięczną gwarancją na bezawaryjną pracę, licząc od daty zakupu. Produkt został starannie wykonany i poddany skrupulatnej kontroli przed dostarczeniem. Dowód zakupu (fakturę) należy zachować w przypadku roszczeń gwarancyjnych. Gwarancja obejmuje wyłącznie wady materiałowe i fabryczne. Gwarancja nie obejmuje szkód powstałych podczas transportu, wymiany części ulegających zużyciu (pierścień zgarniający, wąż elastyczny). Gwarancja traci ważność w przypadku niewłaściwego użytkowania urządzenia, używania niezgodnego z przeznaczeniem, użycia siły, zamoczenia podzespołów elektrycznych, nieautoryzowanej ingerencji w urządzenie. Niniejsza gwarancja nie ogranicza ustawowych praw nabywcy urządzenia. Po upływie okresu gwarancyjnego naprawy wykonywane są odpłatnie. PRAKTYCZNE PORADY DLA UŻYTKOWNIKA SKIM-O il należy przenosić oraz dokonywać montażu przy użyciu uchwytu umieszczonego na szczycie urządzenia. 5

6 Wieszając pojemnik lub wiaderko na rynnie spustowej należy pamiętać aby ich ciężar wraz z zawartością nie przekraczał 10kg. Jeśli boczny montaż, wykorzystujący burtę zbiornika z chłodziwem, nie jest możliwy należy zastosować wspornik magnetyczny (dostępny jako wyposażenie opcjonalne). 6

7 SKIM-O il wyposażony został w dwuczęściową rynnę spustową umożliwiającą dostosowanie jej długości do wymiarów pojemnika odbiorczego. Z uwagi na dużą wydajność zbierania oleju z powierzchni basenu, należy odpowiednio często kontrolować poziomu zebranych zanieczyszczeń by nie dopuścić do przelania. Po przepracowaniu przez SKIM-O il kilkuset godzin zaleca się przeszlifowanie węża elastycznego za pomocą papieru ściernego o ziarnistości Polepszy to przyleganie oleju do jego powierzchni, co zwiększy skuteczność separacji. Bardzo ważne jest zapewnienie możliwości swobodnego ruchu dla węża zbierającego. Ciągły ruch powoduje przemieszczanie warstwy zanieczyszczeń i równomierną separację. SKIM-O il może pracować przy wahaniach poziomu cieczy od 250 mm do 500 mm w zależności od długości zainstalowanego węża zbierającego. Producent urządzenia SKIM-O il przewidział możliwość dostosowania długości węża zbierającego do danej aplikacji. Użytkownik może zamówić inną długość węża podając głębokość zbiornika, a czynność montażu wykonać we własnym zakresie zgodnie z dostarczoną instrukcją. 7

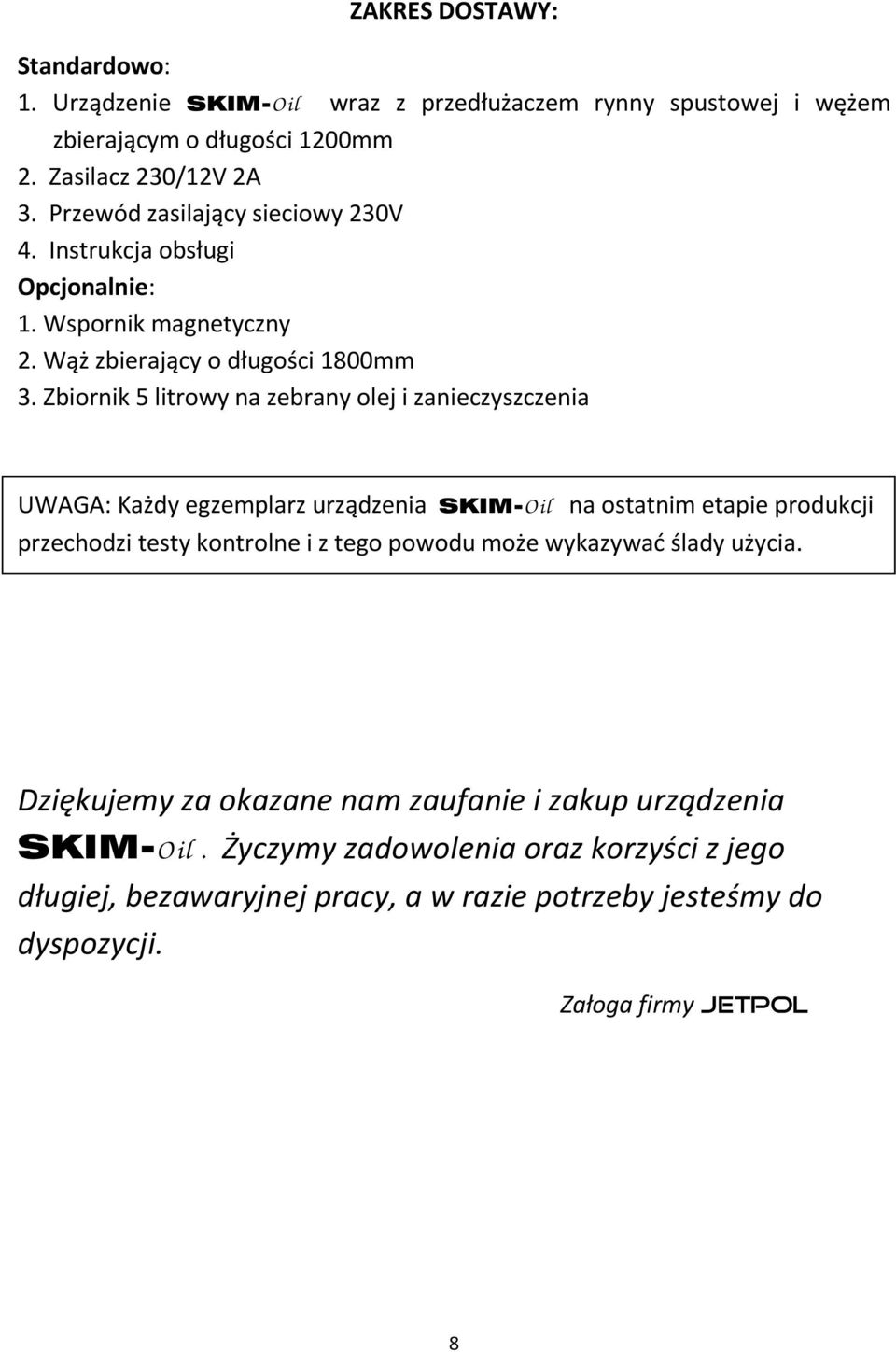

8 ZAKRES DOSTAWY: Standardowo: 1. Urządzenie SKIM-O il wraz z przedłużaczem rynny spustowej i wężem zbierającym o długości 1200mm 2. Zasilacz 230/12V 2A 3. Przewód zasilający sieciowy 230V 4. Instrukcja obsługi Opcjonalnie: 1. Wspornik magnetyczny 2. Wąż zbierający o długości 1800mm 3. Zbiornik 5 litrowy na zebrany olej i zanieczyszczenia UWAGA: Każdy egzemplarz urządzenia SKIM-O il na ostatnim etapie produkcji przechodzi testy kontrolne i z tego powodu może wykazywać ślady użycia. Dziękujemy za okazane nam zaufanie i zakup urządzenia SKIM-O il. Życzymy zadowolenia oraz korzyści z jego długiej, bezawaryjnej pracy, a w razie potrzeby jesteśmy do dyspozycji. Załoga firmy JETPOL 8

9 PRODUCENT i SERWIS JETPOL ul. Okrętowa Poznań tel fax biuro@jetpol.net.pl DYSTRYBUCJA I SPRZEDAŻ DATA ZAKUPU I NUMER FAKTURY PIECZATKA I PODPIS SPRZEDAWCY PODPIS KLIENTA 9
