1 INSTRUKCJA OBSŁUGI BEZPRZEWODOWE URZĄDZENIE SIECIOWE WLAN airhaul Nexus smartbridges sb 3010 #05355 wersja 1.0

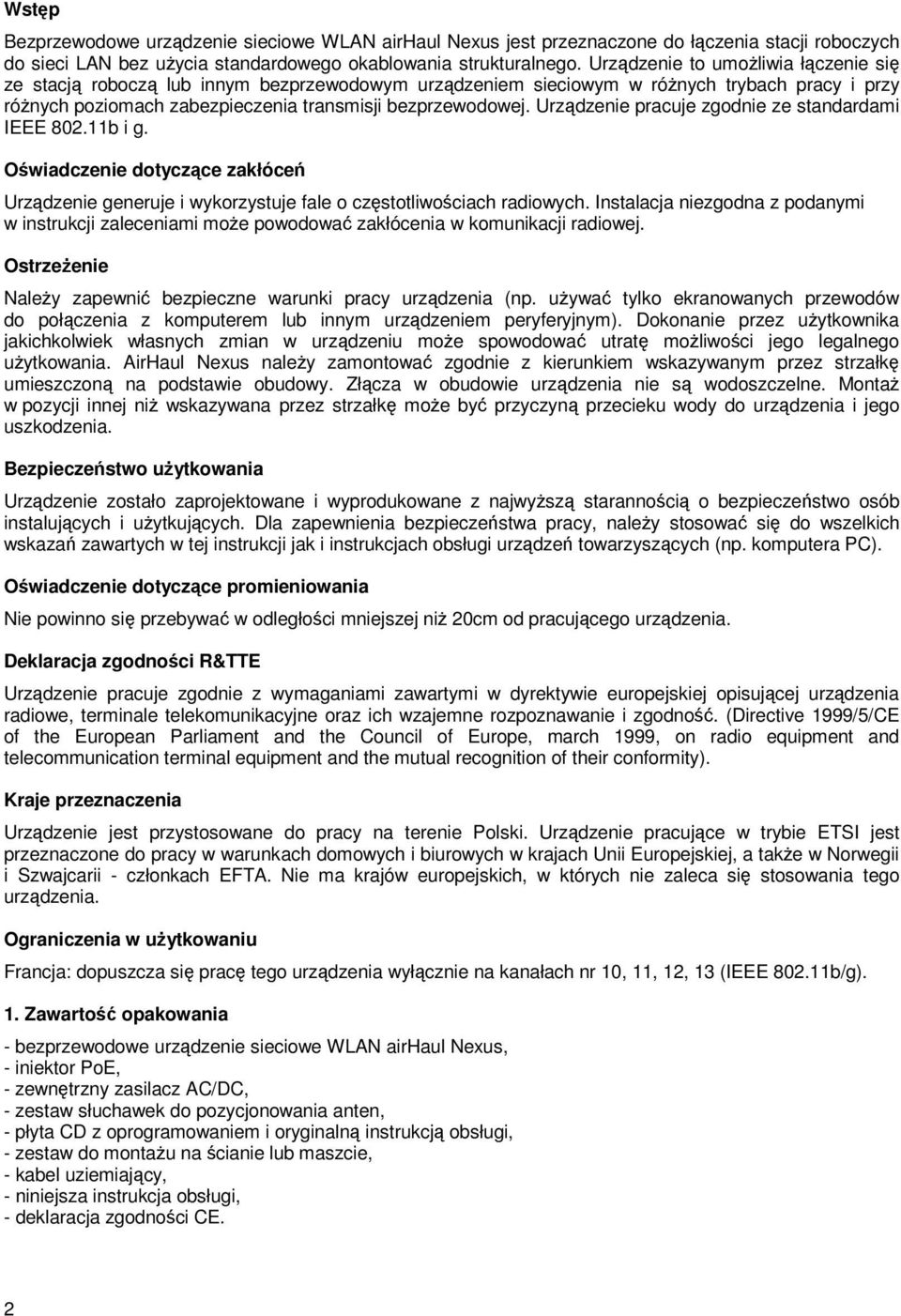

2 Wstęp Bezprzewodowe urządzenie sieciowe WLAN airhaul Nexus jest przeznaczone do łączenia stacji roboczych do sieci LAN bez uŝycia standardowego okablowania strukturalnego. Urządzenie to umoŝliwia łączenie się ze stacją roboczą lub innym bezprzewodowym urządzeniem sieciowym w róŝnych trybach pracy i przy róŝnych poziomach zabezpieczenia transmisji bezprzewodowej. Urządzenie pracuje zgodnie ze standardami IEEE b i g. Oświadczenie dotyczące zakłóceń Urządzenie generuje i wykorzystuje fale o częstotliwościach radiowych. Instalacja niezgodna z podanymi w instrukcji zaleceniami moŝe powodować zakłócenia w komunikacji radiowej. OstrzeŜenie NaleŜy zapewnić bezpieczne warunki pracy urządzenia (np. uŝywać tylko ekranowanych przewodów do połączenia z komputerem lub innym urządzeniem peryferyjnym). Dokonanie przez uŝytkownika jakichkolwiek własnych zmian w urządzeniu moŝe spowodować utratę moŝliwości jego legalnego uŝytkowania. AirHaul Nexus naleŝy zamontować zgodnie z kierunkiem wskazywanym przez strzałkę umieszczoną na podstawie obudowy. Złącza w obudowie urządzenia nie są wodoszczelne. MontaŜ w pozycji innej niŝ wskazywana przez strzałkę moŝe być przyczyną przecieku wody do urządzenia i jego uszkodzenia. Bezpieczeństwo uŝytkowania Urządzenie zostało zaprojektowane i wyprodukowane z najwyŝszą starannością o bezpieczeństwo osób instalujących i uŝytkujących. Dla zapewnienia bezpieczeństwa pracy, naleŝy stosować się do wszelkich wskazań zawartych w tej instrukcji jak i instrukcjach obsługi urządzeń towarzyszących (np. komputera PC). Oświadczenie dotyczące promieniowania Nie powinno się przebywać w odległości mniejszej niŝ 20cm od pracującego urządzenia. Deklaracja zgodności R&TTE Urządzenie pracuje zgodnie z wymaganiami zawartymi w dyrektywie europejskiej opisującej urządzenia radiowe, terminale telekomunikacyjne oraz ich wzajemne rozpoznawanie i zgodność. (Directive 1999/5/CE of the European Parliament and the Council of Europe, march 1999, on radio equipment and telecommunication terminal equipment and the mutual recognition of their conformity). Kraje przeznaczenia Urządzenie jest przystosowane do pracy na terenie Polski. Urządzenie pracujące w trybie ETSI jest przeznaczone do pracy w warunkach domowych i biurowych w krajach Unii Europejskiej, a takŝe w Norwegii i Szwajcarii - członkach EFTA. Nie ma krajów europejskich, w których nie zaleca się stosowania tego urządzenia. Ograniczenia w uŝytkowaniu Francja: dopuszcza się pracę tego urządzenia wyłącznie na kanałach nr 10, 11, 12, 13 (IEEE b/g). 1. Zawartość opakowania - bezprzewodowe urządzenie sieciowe WLAN airhaul Nexus, - iniektor PoE, - zewnętrzny zasilacz AC/DC, - zestaw słuchawek do pozycjonowania anten, - płyta CD z oprogramowaniem i oryginalną instrukcją obsługi, - zestaw do montaŝu na ścianie lub maszcie, - kabel uziemiający, - niniejsza instrukcja obsługi, - deklaracja zgodności CE. 2

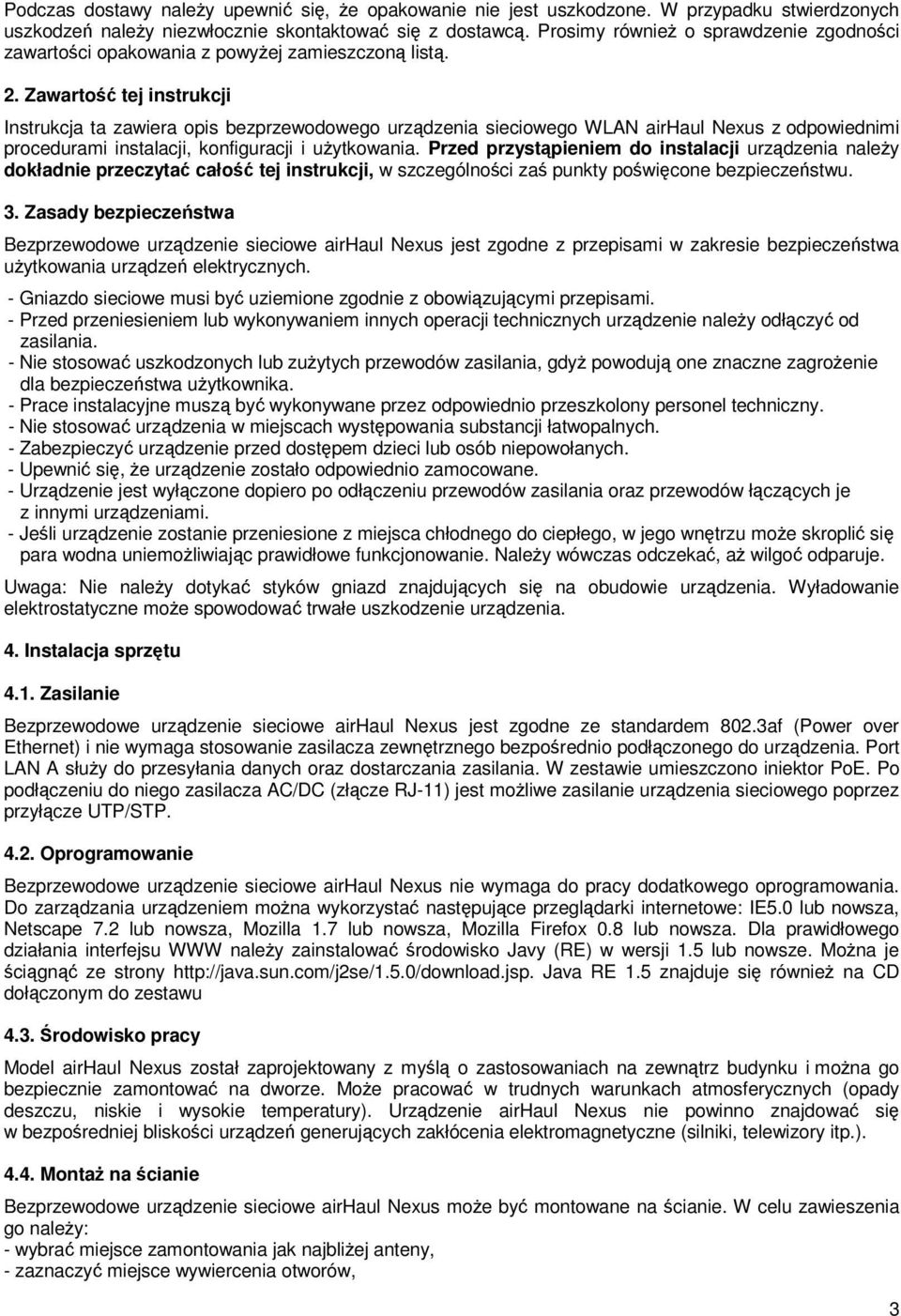

3 Podczas dostawy naleŝy upewnić się, Ŝe opakowanie nie jest uszkodzone. W przypadku stwierdzonych uszkodzeń naleŝy niezwłocznie skontaktować się z dostawcą. Prosimy równieŝ o sprawdzenie zgodności zawartości opakowania z powyŝej zamieszczoną listą. 2. Zawartość tej instrukcji Instrukcja ta zawiera opis bezprzewodowego urządzenia sieciowego WLAN airhaul Nexus z odpowiednimi procedurami instalacji, konfiguracji i uŝytkowania. Przed przystąpieniem do instalacji urządzenia naleŝy dokładnie przeczytać całość tej instrukcji, w szczególności zaś punkty poświęcone bezpieczeństwu. 3. Zasady bezpieczeństwa Bezprzewodowe urządzenie sieciowe airhaul Nexus jest zgodne z przepisami w zakresie bezpieczeństwa uŝytkowania urządzeń elektrycznych. - Gniazdo sieciowe musi być uziemione zgodnie z obowiązującymi przepisami. - Przed przeniesieniem lub wykonywaniem innych operacji technicznych urządzenie naleŝy odłączyć od zasilania. - Nie stosować uszkodzonych lub zuŝytych przewodów zasilania, gdyŝ powodują one znaczne zagroŝenie dla bezpieczeństwa uŝytkownika. - Prace instalacyjne muszą być wykonywane przez odpowiednio przeszkolony personel techniczny. - Nie stosować urządzenia w miejscach występowania substancji łatwopalnych. - Zabezpieczyć urządzenie przed dostępem dzieci lub osób niepowołanych. - Upewnić się, Ŝe urządzenie zostało odpowiednio zamocowane. - Urządzenie jest wyłączone dopiero po odłączeniu przewodów zasilania oraz przewodów łączących je z innymi urządzeniami. - Jeśli urządzenie zostanie przeniesione z miejsca chłodnego do ciepłego, w jego wnętrzu moŝe skroplić się para wodna uniemoŝliwiając prawidłowe funkcjonowanie. NaleŜy wówczas odczekać, aŝ wilgoć odparuje. Uwaga: Nie naleŝy dotykać styków gniazd znajdujących się na obudowie urządzenia. Wyładowanie elektrostatyczne moŝe spowodować trwałe uszkodzenie urządzenia. 4. Instalacja sprzętu 4.1. Zasilanie Bezprzewodowe urządzenie sieciowe airhaul Nexus jest zgodne ze standardem 802.3af (Power over Ethernet) i nie wymaga stosowanie zasilacza zewnętrznego bezpośrednio podłączonego do urządzenia. Port LAN A słuŝy do przesyłania danych oraz dostarczania zasilania. W zestawie umieszczono iniektor PoE. Po podłączeniu do niego zasilacza AC/DC (złącze RJ-11) jest moŝliwe zasilanie urządzenia sieciowego poprzez przyłącze UTP/STP Oprogramowanie Bezprzewodowe urządzenie sieciowe airhaul Nexus nie wymaga do pracy dodatkowego oprogramowania. Do zarządzania urządzeniem moŝna wykorzystać następujące przeglądarki internetowe: IE5.0 lub nowsza, Netscape 7.2 lub nowsza, Mozilla 1.7 lub nowsza, Mozilla Firefox 0.8 lub nowsza. Dla prawidłowego działania interfejsu WWW naleŝy zainstalować środowisko Javy (RE) w wersji 1.5 lub nowsze. MoŜna je ściągnąć ze strony Java RE 1.5 znajduje się równieŝ na CD dołączonym do zestawu 4.3. Środowisko pracy Model airhaul Nexus został zaprojektowany z myślą o zastosowaniach na zewnątrz budynku i moŝna go bezpiecznie zamontować na dworze. MoŜe pracować w trudnych warunkach atmosferycznych (opady deszczu, niskie i wysokie temperatury). Urządzenie airhaul Nexus nie powinno znajdować się w bezpośredniej bliskości urządzeń generujących zakłócenia elektromagnetyczne (silniki, telewizory itp.) MontaŜ na ścianie Bezprzewodowe urządzenie sieciowe airhaul Nexus moŝe być montowane na ścianie. W celu zawieszenia go naleŝy: - wybrać miejsce zamontowania jak najbliŝej anteny, - zaznaczyć miejsce wywiercenia otworów, 3

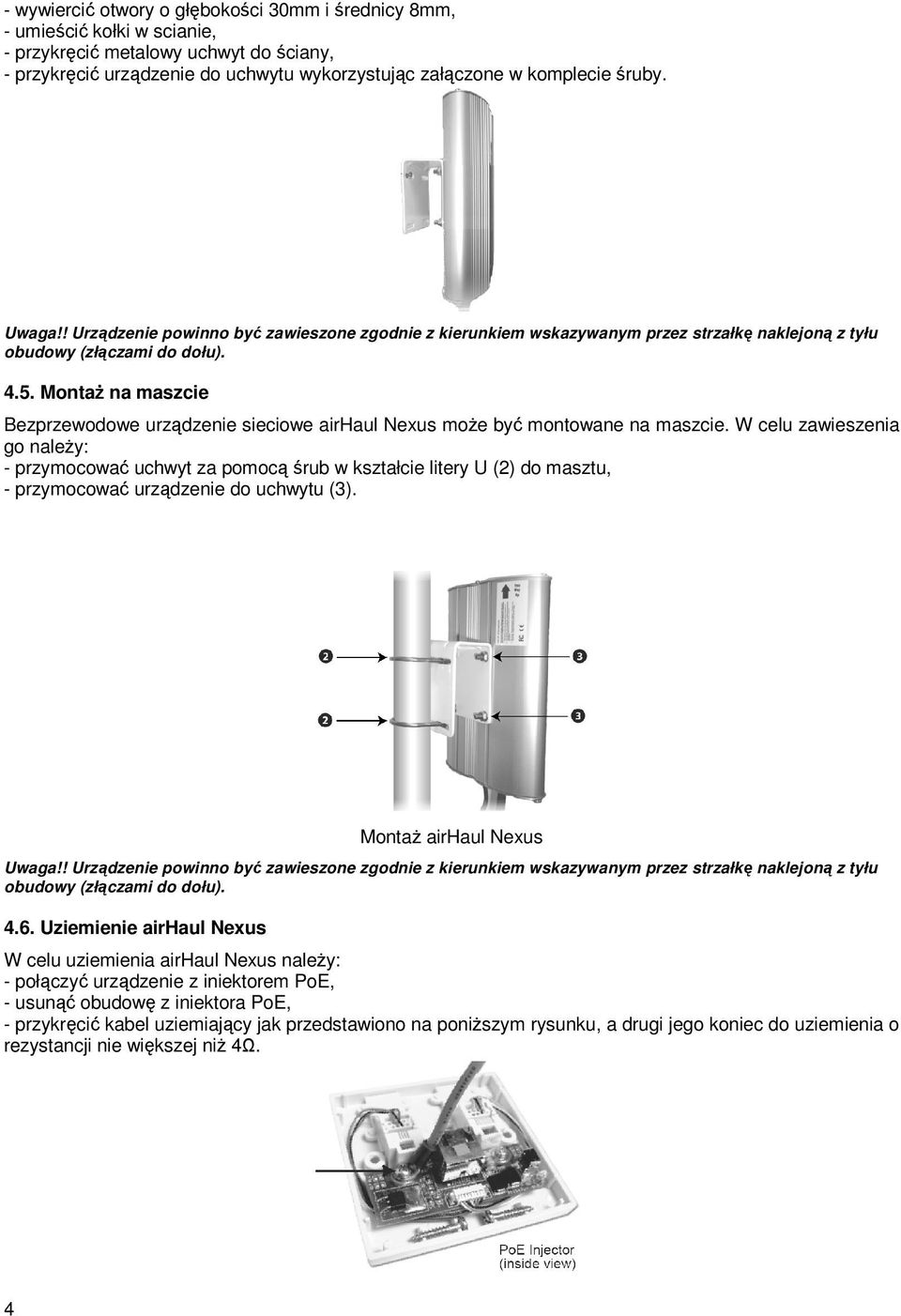

4 - wywiercić otwory o głębokości 30mm i średnicy 8mm, - umieścić kołki w scianie, - przykręcić metalowy uchwyt do ściany, - przykręcić urządzenie do uchwytu wykorzystując załączone w komplecie śruby. Uwaga!! Urządzenie powinno być zawieszone zgodnie z kierunkiem wskazywanym przez strzałkę naklejoną z tyłu obudowy (złączami do dołu) MontaŜ na maszcie Bezprzewodowe urządzenie sieciowe airhaul Nexus moŝe być montowane na maszcie. W celu zawieszenia go naleŝy: - przymocować uchwyt za pomocą śrub w kształcie litery U (2) do masztu, - przymocować urządzenie do uchwytu (3). MontaŜ airhaul Nexus Uwaga!! Urządzenie powinno być zawieszone zgodnie z kierunkiem wskazywanym przez strzałkę naklejoną z tyłu obudowy (złączami do dołu) Uziemienie airhaul Nexus W celu uziemienia airhaul Nexus naleŝy: - połączyć urządzenie z iniektorem PoE, - usunąć obudowę z iniektora PoE, - przykręcić kabel uziemiający jak przedstawiono na poniŝszym rysunku, a drugi jego koniec do uziemienia o rezystancji nie większej niŝ 4Ω. 4

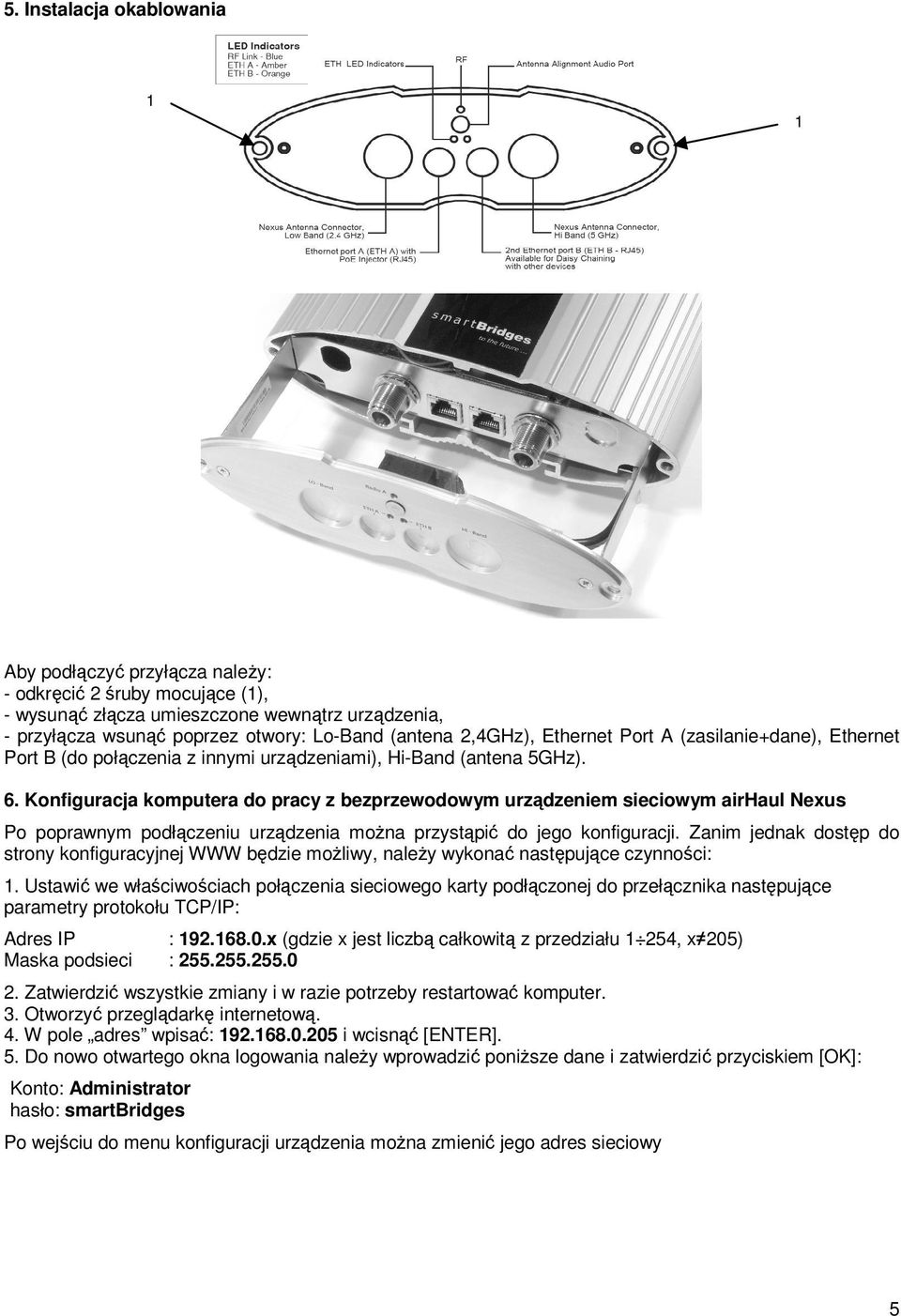

5 5. Instalacja okablowania 1 1 Aby podłączyć przyłącza naleŝy: - odkręcić 2 śruby mocujące (1), - wysunąć złącza umieszczone wewnątrz urządzenia, - przyłącza wsunąć poprzez otwory: Lo-Band (antena 2,4GHz), Ethernet Port A (zasilanie+dane), Ethernet Port B (do połączenia z innymi urządzeniami), Hi-Band (antena 5GHz). 6. Konfiguracja komputera do pracy z bezprzewodowym urządzeniem sieciowym airhaul Nexus Po poprawnym podłączeniu urządzenia moŝna przystąpić do jego konfiguracji. Zanim jednak dostęp do strony konfiguracyjnej WWW będzie moŝliwy, naleŝy wykonać następujące czynności: 1. Ustawić we właściwościach połączenia sieciowego karty podłączonej do przełącznika następujące parametry protokołu TCP/IP: Adres IP : x (gdzie x jest liczbą całkowitą z przedziału 1 254, x 205) Maska podsieci : Zatwierdzić wszystkie zmiany i w razie potrzeby restartować komputer. 3. Otworzyć przeglądarkę internetową. 4. W pole adres wpisać: i wcisnąć [ENTER]. 5. Do nowo otwartego okna logowania naleŝy wprowadzić poniŝsze dane i zatwierdzić przyciskiem [OK]: Konto: Administrator hasło: smartbridges Po wejściu do menu konfiguracji urządzenia moŝna zmienić jego adres sieciowy 5

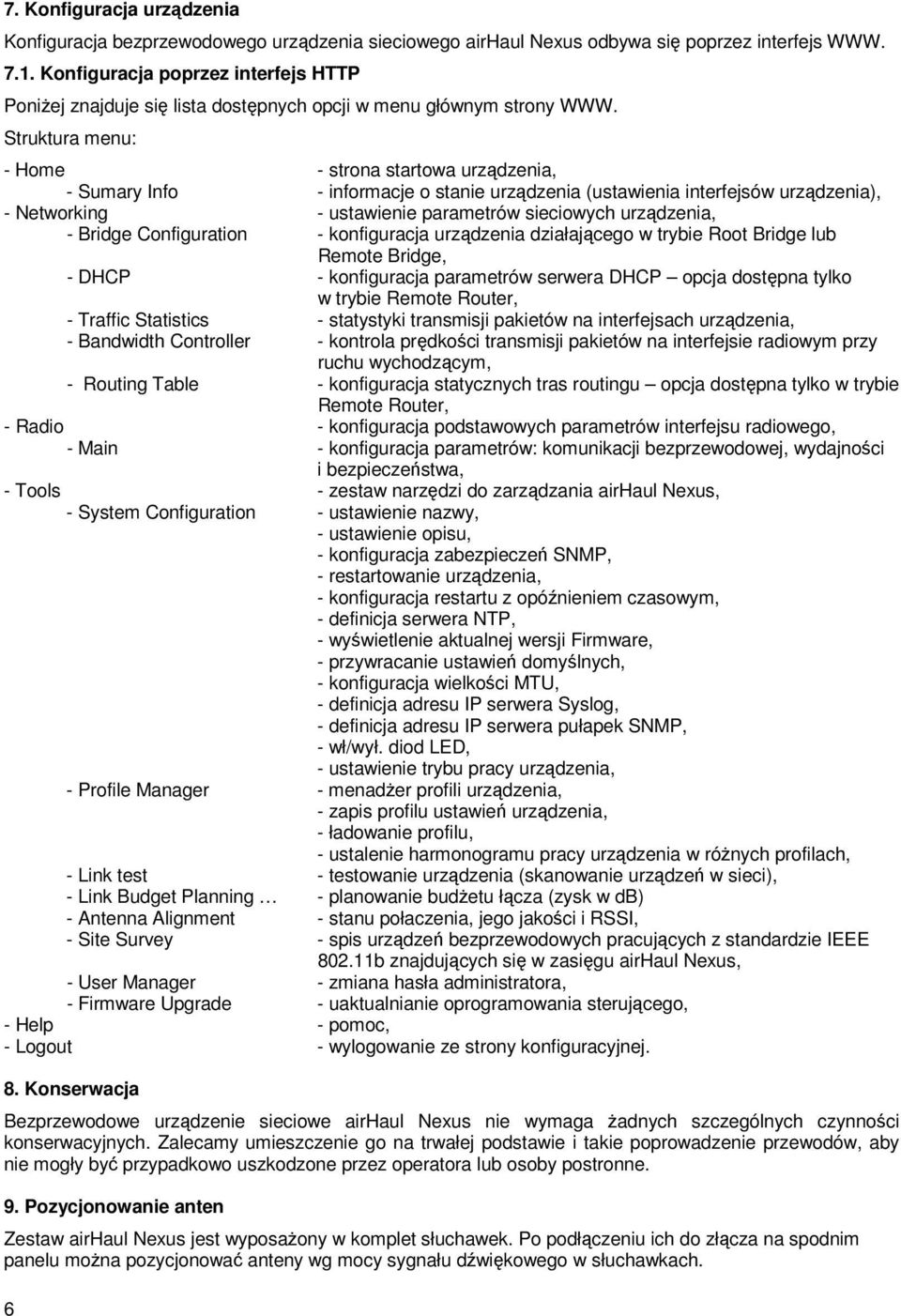

6 7. Konfiguracja urządzenia Konfiguracja bezprzewodowego urządzenia sieciowego airhaul Nexus odbywa się poprzez interfejs WWW Konfiguracja poprzez interfejs HTTP PoniŜej znajduje się lista dostępnych opcji w menu głównym strony WWW. Struktura menu: - Home - strona startowa urządzenia, - Sumary Info - informacje o stanie urządzenia (ustawienia interfejsów urządzenia), - Networking - ustawienie parametrów sieciowych urządzenia, - Bridge Configuration - konfiguracja urządzenia działającego w trybie Root Bridge lub Remote Bridge, - DHCP - konfiguracja parametrów serwera DHCP opcja dostępna tylko w trybie Remote Router, - Traffic Statistics - statystyki transmisji pakietów na interfejsach urządzenia, - Bandwidth Controller - kontrola prędkości transmisji pakietów na interfejsie radiowym przy ruchu wychodzącym, - Routing Table - konfiguracja statycznych tras routingu opcja dostępna tylko w trybie Remote Router, - Radio - konfiguracja podstawowych parametrów interfejsu radiowego, - Main - konfiguracja parametrów: komunikacji bezprzewodowej, wydajności i bezpieczeństwa, - Tools - zestaw narzędzi do zarządzania airhaul Nexus, - System Configuration - ustawienie nazwy, - ustawienie opisu, - konfiguracja zabezpieczeń SNMP, - restartowanie urządzenia, - konfiguracja restartu z opóźnieniem czasowym, - definicja serwera NTP, - wyświetlenie aktualnej wersji Firmware, - przywracanie ustawień domyślnych, - konfiguracja wielkości MTU, - definicja adresu IP serwera Syslog, - definicja adresu IP serwera pułapek SNMP, - wł/wył. diod LED, - ustawienie trybu pracy urządzenia, - Profile Manager - menadŝer profili urządzenia, - zapis profilu ustawień urządzenia, - ładowanie profilu, - ustalenie harmonogramu pracy urządzenia w róŝnych profilach, - Link test - testowanie urządzenia (skanowanie urządzeń w sieci), - Link Budget Planning - planowanie budŝetu łącza (zysk w db) - Antenna Alignment - stanu połaczenia, jego jakości i RSSI, - Site Survey - spis urządzeń bezprzewodowych pracujących z standardzie IEEE b znajdujących się w zasięgu airhaul Nexus, - User Manager - zmiana hasła administratora, - Firmware Upgrade - uaktualnianie oprogramowania sterującego, - Help - pomoc, - Logout - wylogowanie ze strony konfiguracyjnej. 8. Konserwacja Bezprzewodowe urządzenie sieciowe airhaul Nexus nie wymaga Ŝadnych szczególnych czynności konserwacyjnych. Zalecamy umieszczenie go na trwałej podstawie i takie poprowadzenie przewodów, aby nie mogły być przypadkowo uszkodzone przez operatora lub osoby postronne. 9. Pozycjonowanie anten Zestaw airhaul Nexus jest wyposaŝony w komplet słuchawek. Po podłączeniu ich do złącza na spodnim panelu moŝna pozycjonować anteny wg mocy sygnału dźwiękowego w słuchawkach. 6

7 10. Parametry techniczne Bezprzewodowy Access Point airpoint XO sb3010 Numer Atel #05355 Standard IEEE a/b/g,IEEE 802.3u Porty Tryby pracy Pasmo częstotliwości Modulacja Max. moc wyjściowa Max. moc wyjściowa dla ETSI Czułość odbiornika Ilość kanałów Ilość kanałów niepokrywających się Redukcja interferencji Zarządzanie Zarządzanie przepustowością Protokół dostępu Bezpieczeństwo WLAN Kontrola dostępu Obsługa VLAN Antena Typ obudowy Wymiary zewnętrzne Waga 2x 10/100 Mbps RJ-45 Wireless Root Bridge, Wireless Remote Bridge, Wireless Remote Router GHz, , , GHz COFDM z BPSK, QPSK, 16 QAM, 64QAM 6 Mbps (2.4 GHz), 54 Mbps (2.4 GHz), 6 Mbps (5.x GHz), 54 Mbps (5.x GHz) 20 dbm (2.4 GHz ), 30 dbm (5.x GHz) 6 Mbps (2.4 GHz), 54 Mbps (2.4 GHz), 6 Mbps (5.x GHz), 54 Mbps (5.x GHz) 11 (5,x GHz), 13 (2,4 GHz) dla ETSI, 19 (5.x GHz), 11 (2,4 GHz) dla FCC 23 TPC, DFS (801.11d/h), Tight Spectral Mask, Multi-band, Squelch control WWW Packet Concatenation, Packet Bursting and Compression for high spectrum efficiency CSMA/CA Wi-Fi Protected Access (IEEE i), 64/128 bit WEP MAC Authentication tak 2x N(F) dołączalna zewnętrzna 198x62x250 mm 3.3 kg Dopuszczalna temperatura pracy -40 C 65 C Dopuszczalna wilgotność otoczenia Mocowanie Zasilanie Pobór mocy 5% 95%, niekondensująca maszt lub ściana PoE 48V V Certyfikaty CE, FCC, ETSI, RSS 139 Producent smartbridges 7

8 11. Praca urządzenia w paśmie ~5GHz Bezprzewodowe urządzenie sieciowe airhaul Nexus pracujące w trybie a moŝe być stosowane w Polsce wyłącznie w następujący sposób: - wewnątrz pomieszczeń (ang. indoor): w paśmie MHz (kanały 52 64), - na zewnątrz (ang. outdoor): w paśmie MHz (kanały ). Pomimo dołoŝenia wszelkich starań nie gwarantujemy, Ŝe publikowane w niniejszej instrukcji informacje są wolne od błędów. 8 Atel Electronics pb/
