Realizacja inwestycji z zastosowaniem produktów OZE na konkretnych przykładach.

Transkrypt

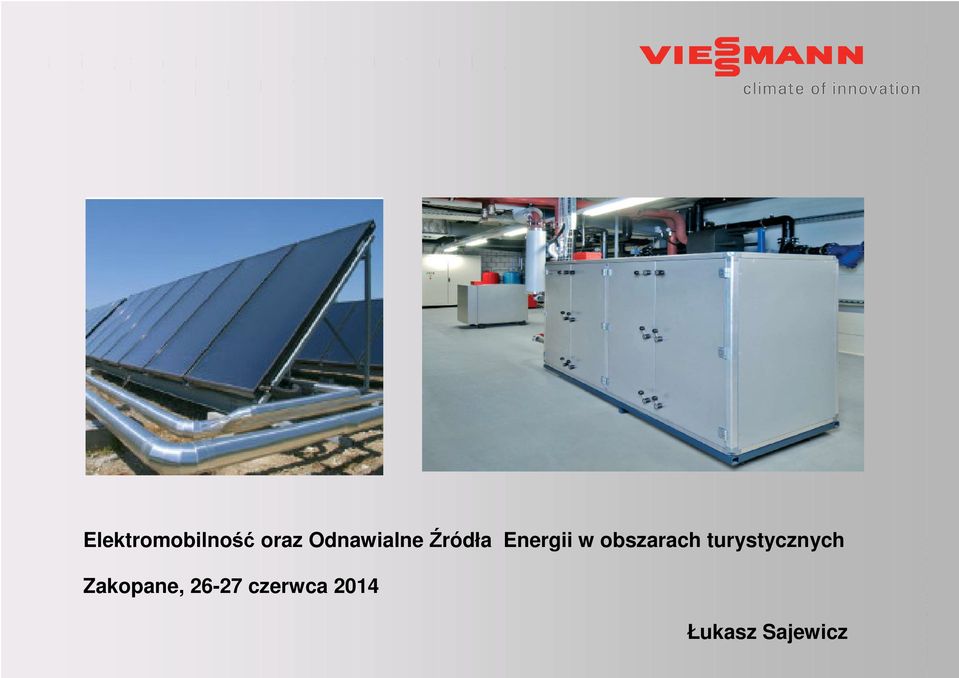

1 Elektromobilność oraz Odnawialne Źródła Energii w obszarach turystycznych Zakopane, czerwca 2014 Łukasz Sajewicz

2 Realizacja inwestycji z zastosowaniem produktów OZE Organizacja sprzedaży - przedstawicielstwa handlowe. Viessmann Polska. Gdańsk Poznań Warszawa Wrocław, 1996 Vi Legnica Wrocław Vi Elektronik Mysłowic e Warszawa, Mysłowice 1999 Gdańsk, 2009 Legnica, Wrocław 2000 / 2008 / 2012 Poznań, 1998

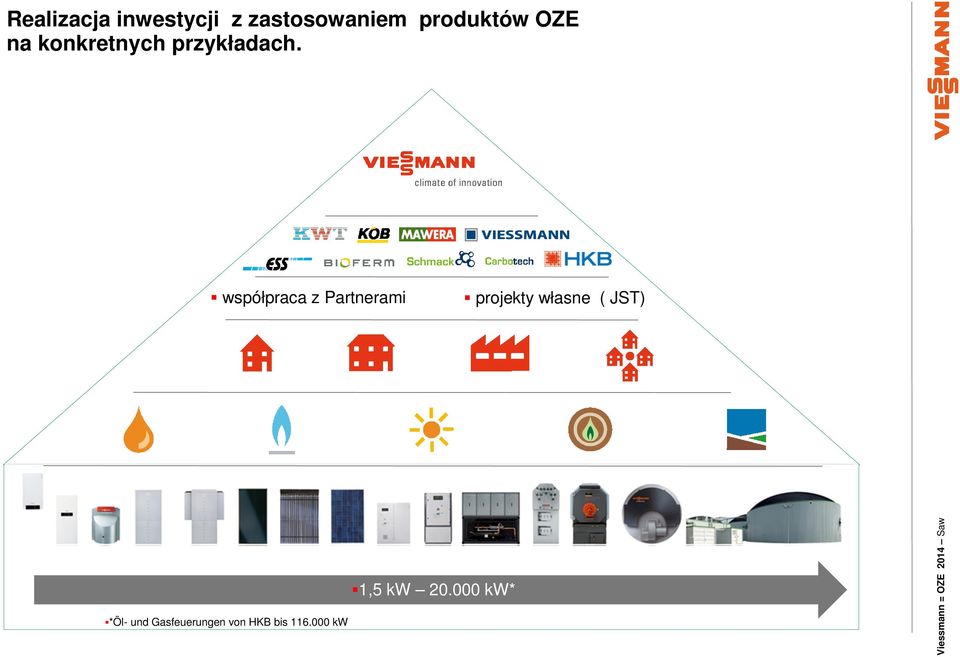

3 współpraca z Partnerami projekty własne ( JST) *Öl- und Gasfeuerungen von HKB bis kw 1,5 kw kw*

4 Możliwości stosowania OZE : Typ obiektu Instalacja solarna Pompa ciepła Kotłownia biomasowa Instalacja fotowoltaiczna Kogeneracja Domy jednorodzinne Domy wielorodzinne Baseny odkryte Baseny kryte Szpitale / DPS y Przemysł Ogrodnictwo

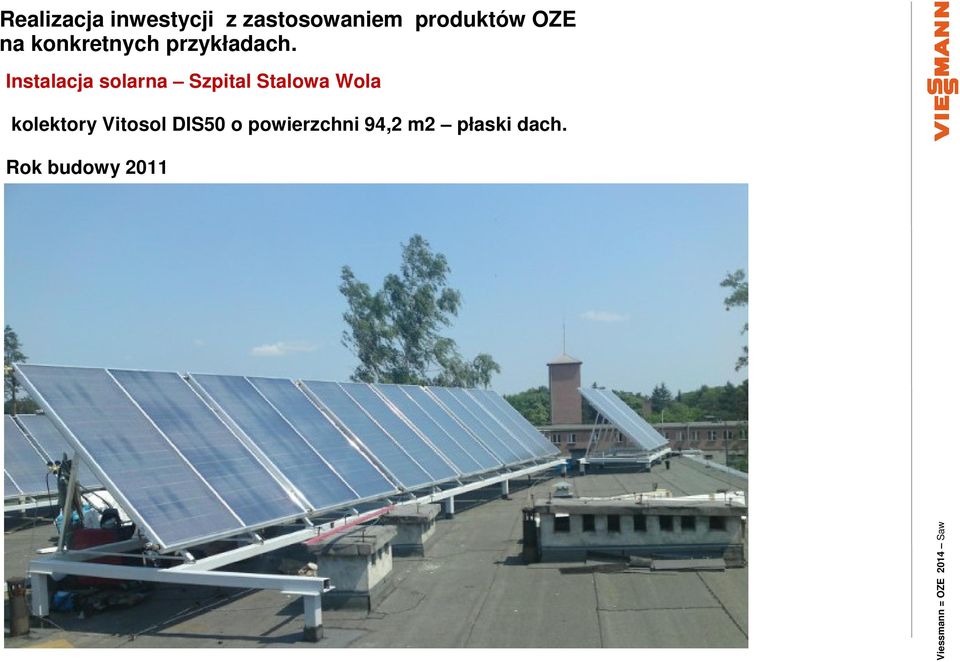

5 Instalacja solarna Szpital Stalowa Wola kolektory Vitosol DIS50 o powierzchni 94,2 m2 płaski dach. Rok budowy 2011

6 Instalacja solarna Spółdzielnia Mieszkaniowa Nowoczesna w Raciborzu kolektory Vitosol DIS 50-6 budynków o łącznej powierzchni 461 m2 Rok budowy 2011

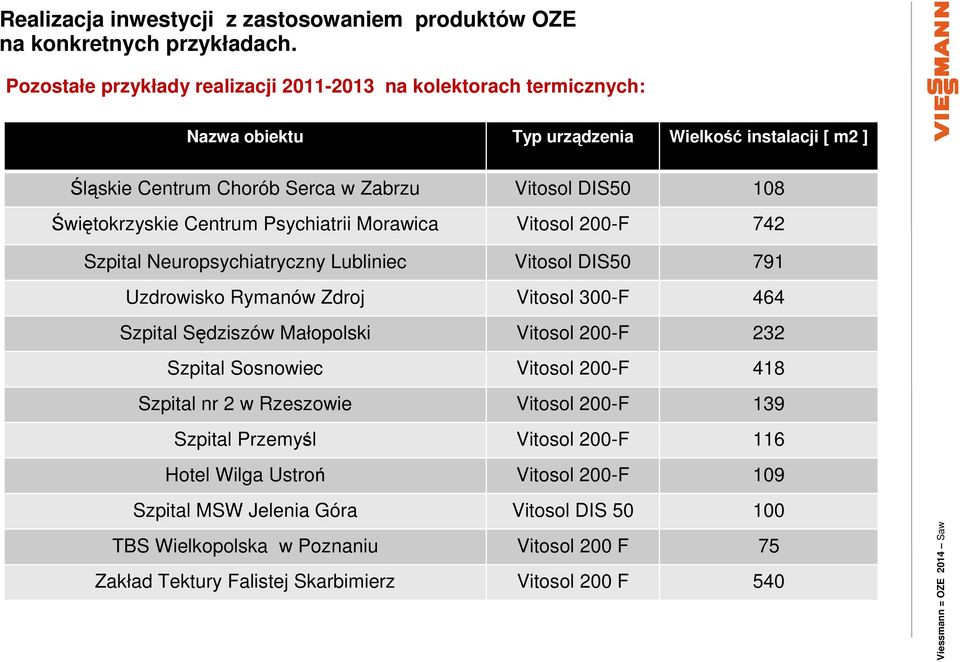

7 Pozostałe przykłady realizacji na kolektorach termicznych: Nazwa obiektu Typ urządzenia Wielkość instalacji [ m2 ] Śląskie Centrum Chorób Serca w Zabrzu Vitosol DIS Świętokrzyskie Centrum Psychiatrii Morawica Vitosol 200-F 742 Szpital Neuropsychiatryczny Lubliniec Vitosol DIS Uzdrowisko Rymanów Zdroj Vitosol 300-F 464 Szpital Sędziszów Małopolski Vitosol 200-F 232 Szpital Sosnowiec Vitosol 200-F 418 Szpital nr 2 w Rzeszowie Vitosol 200-F 139 Szpital Przemyśl Vitosol 200-F 116 Hotel Wilga Ustroń Vitosol 200-F 109 Szpital MSW Jelenia Góra Vitosol DIS TBS Wielkopolska w Poznaniu Vitosol 200 F 75 Zakład Tektury Falistej Skarbimierz Vitosol 200 F 540

8 Pompy ciepła

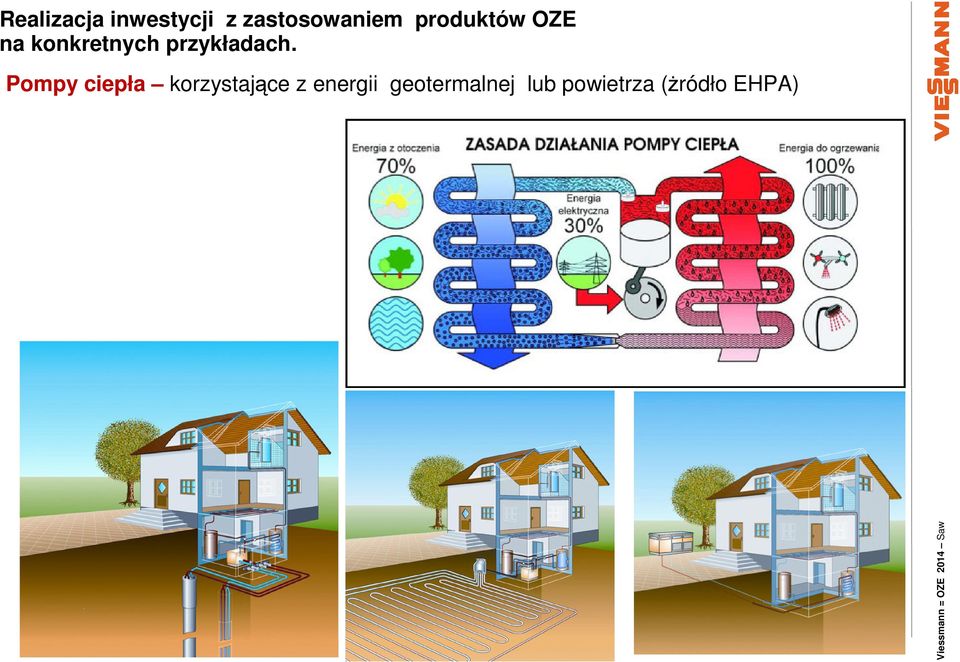

9 Pompy ciepła korzystające z energii geotermalnej lub powietrza (żródło EHPA)

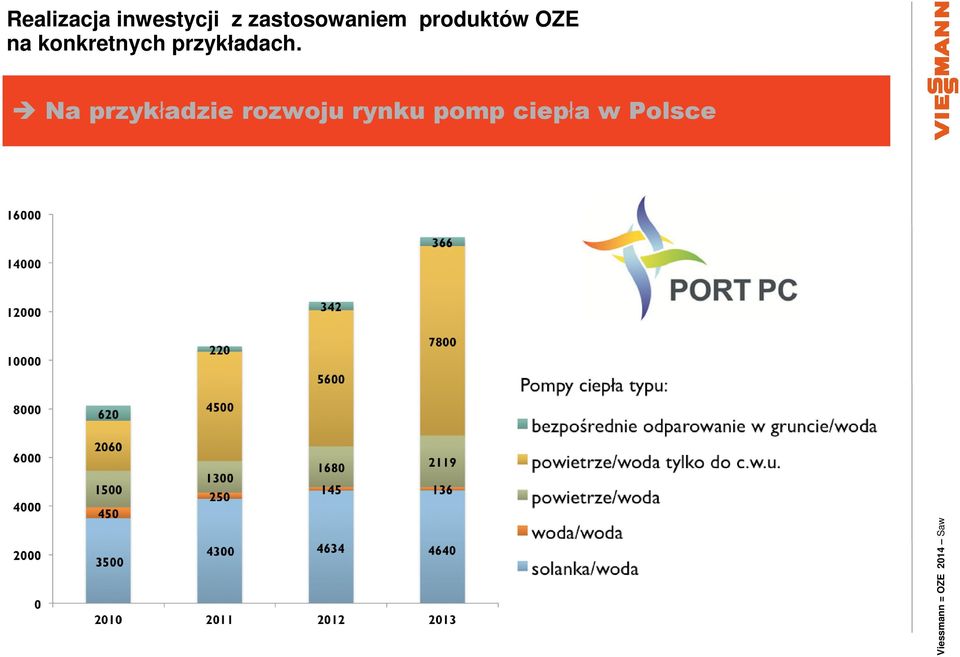

10 Na przykładzie rozwoju rynku pomp ciepła w Polsce

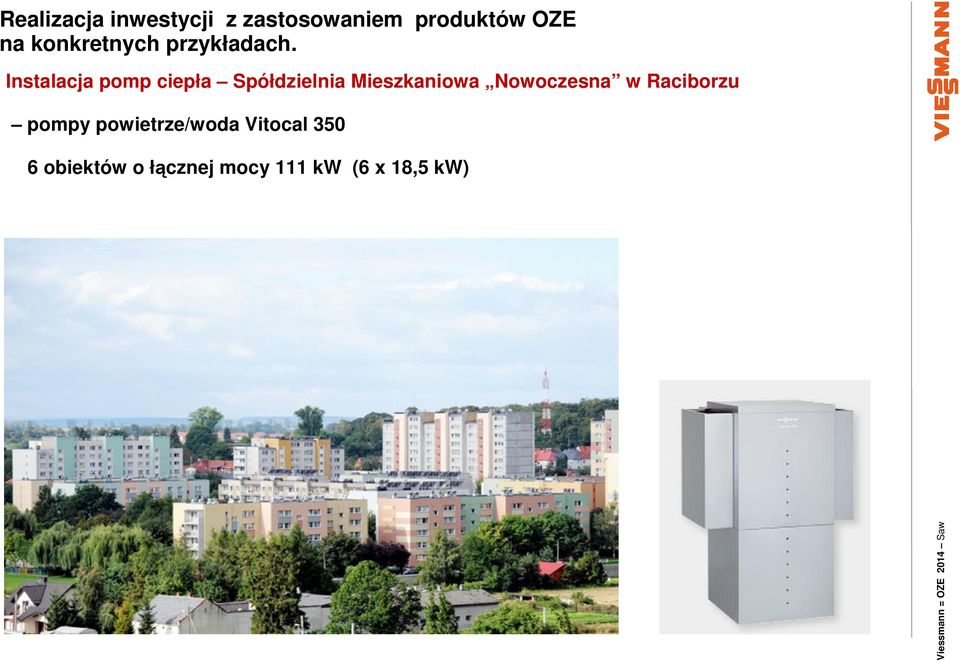

11 Instalacja pomp ciepła Spółdzielnia Mieszkaniowa Nowoczesna w Raciborzu pompy powietrze/woda Vitocal obiektów o łącznej mocy 111 kw (6 x 18,5 kw) Rok budowy 2011

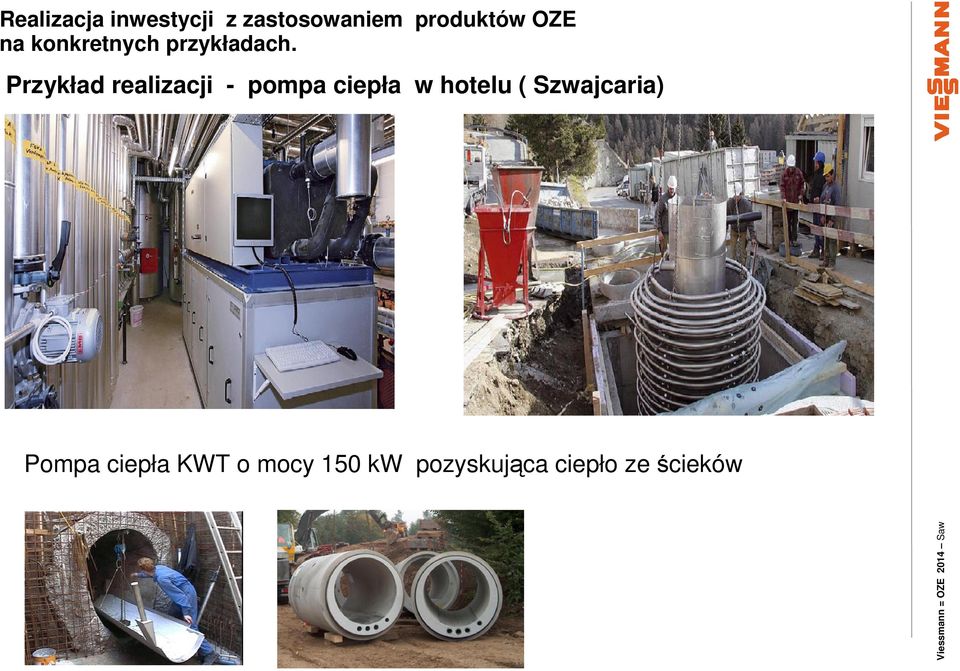

12 Przykład realizacji - pompa ciepła w hotelu ( Szwajcaria) Pompa ciepła KWT o mocy 150 kw pozyskująca ciepło ze ścieków

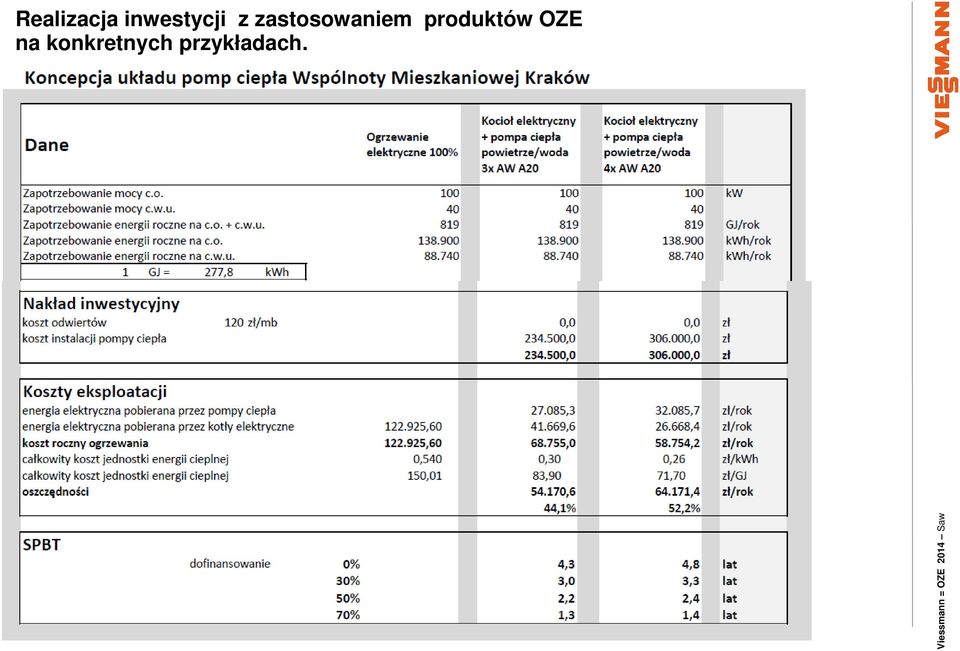

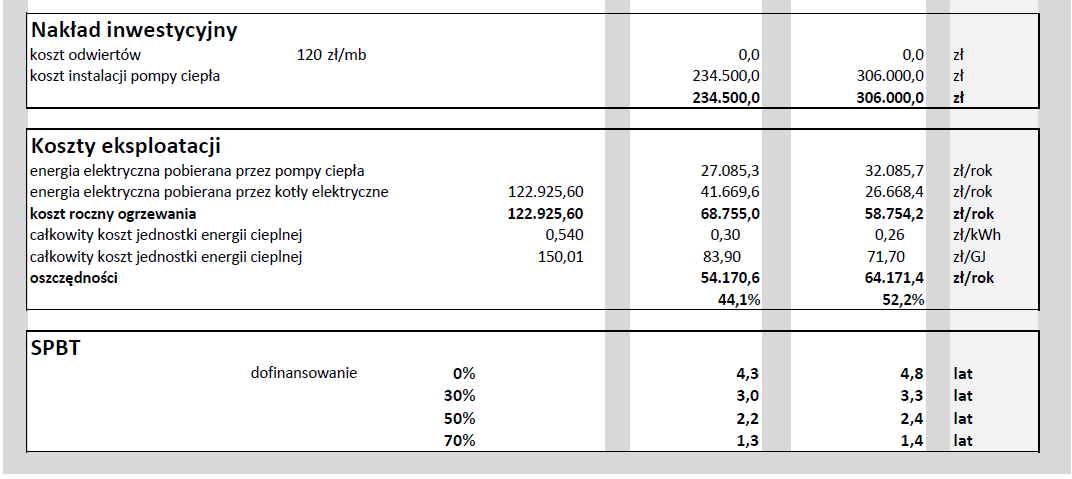

13 Przykład realizacji - analiza dla wspólnoty.

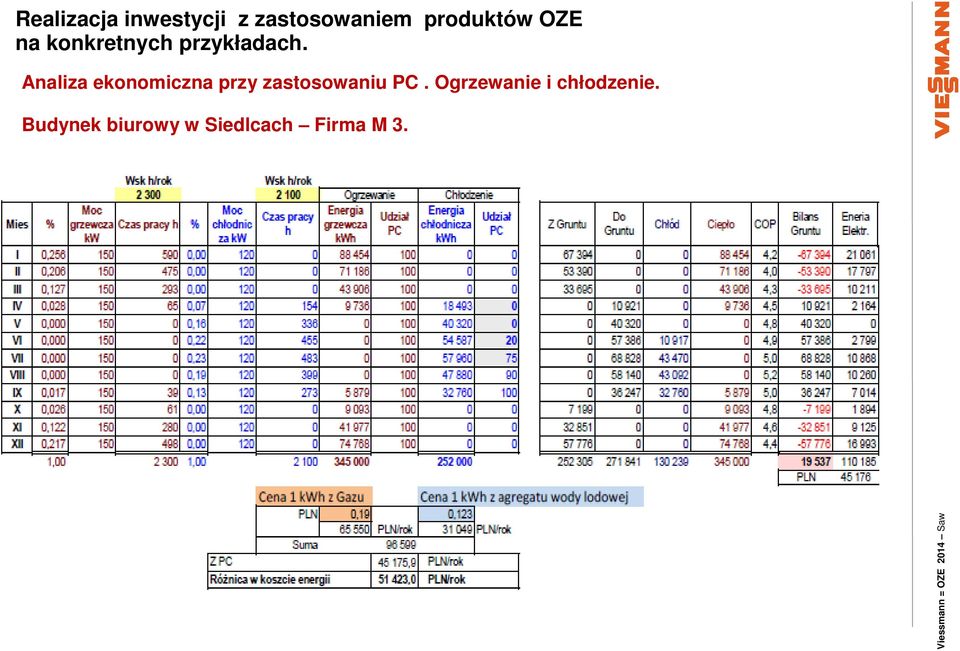

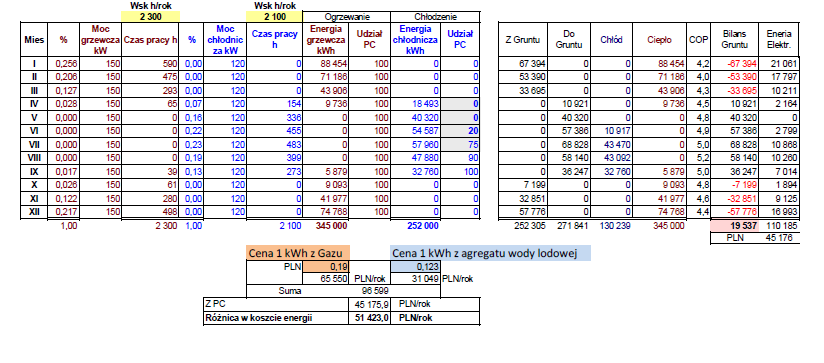

14 Analiza ekonomiczna przy zastosowaniu PC. Ogrzewanie i chłodzenie. Budynek biurowy w Siedlcach Firma M 3.

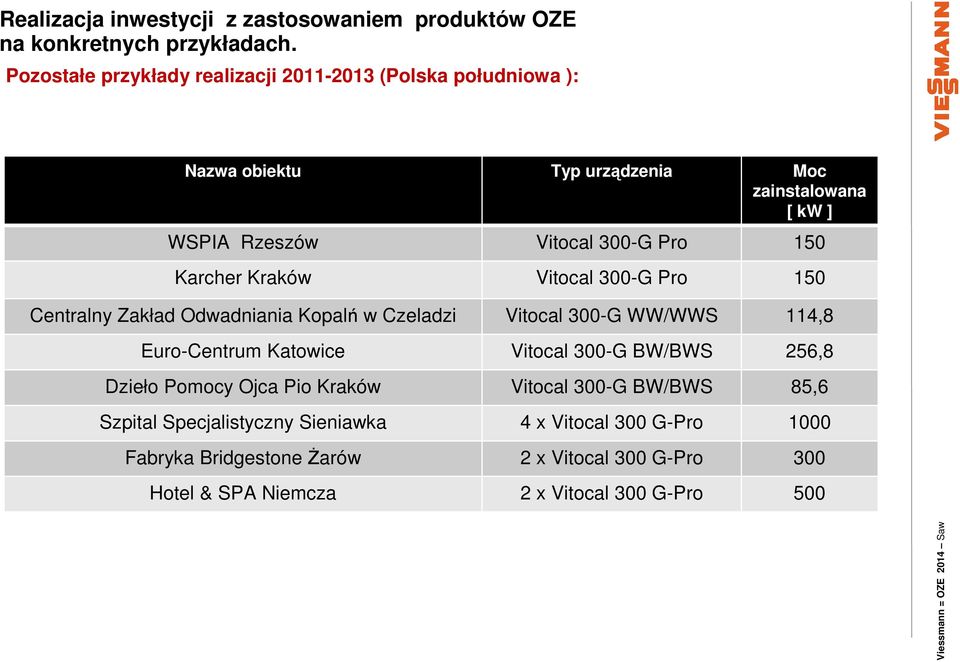

15 Pozostałe przykłady realizacji (Polska południowa ): Nazwa obiektu Typ urządzenia Moc zainstalowana [ kw ] WSPIA Rzeszów Vitocal 300-G Pro 150 Karcher Kraków Vitocal 300-G Pro 150 Centralny Zakład Odwadniania Kopalń w Czeladzi Vitocal 300-G WW/WWS 114,8 Euro-Centrum Katowice Vitocal 300-G BW/BWS 256,8 Dzieło Pomocy Ojca Pio Kraków Vitocal 300-G BW/BWS 85,6 Szpital Specjalistyczny Sieniawka 4 x Vitocal 300 G-Pro 1000 Fabryka Bridgestone Żarów 2 x Vitocal 300 G-Pro 300 Hotel & SPA Niemcza 2 x Vitocal 300 G-Pro 500

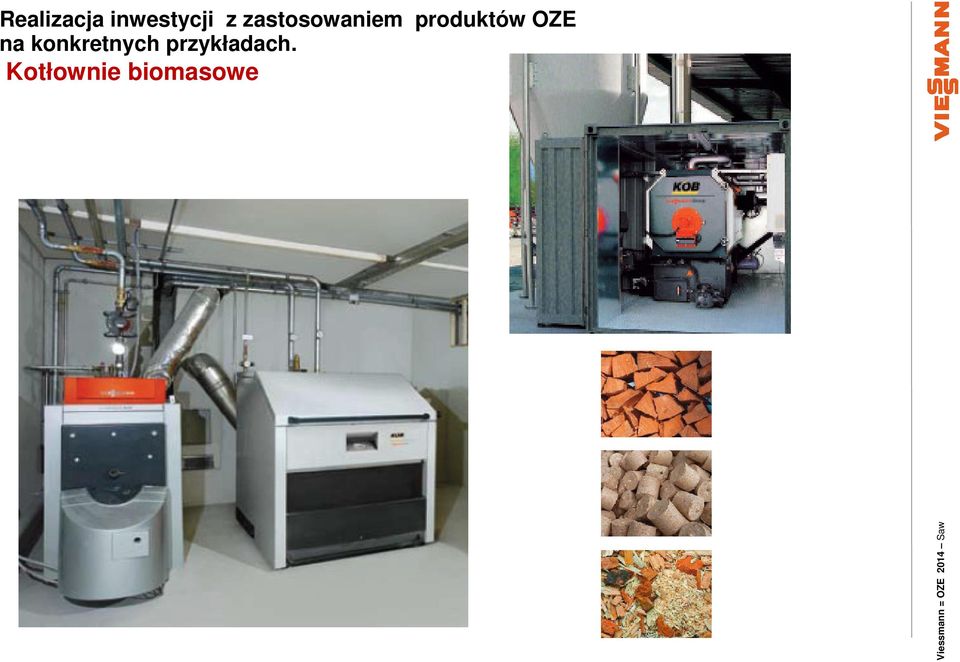

16 Kotłownie biomasowe

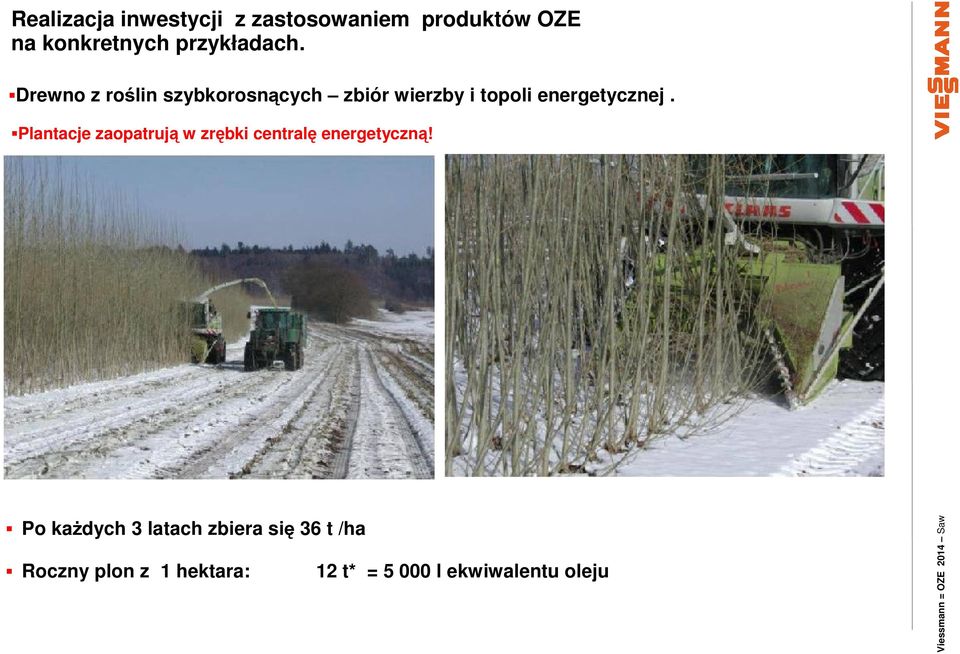

17 Drewno z roślin szybkorosnących zbiór wierzby i topoli energetycznej. Plantacje zaopatrują w zrębki centralę energetyczną! Po każdych 3 latach zbiera się 36 t /ha Roczny plon z 1 hektara: 12 t* = l ekwiwalentu oleju

18 ZSM w gminie Bartoszyce Kotły biomasowe Mawera FU 850 RIA Moc 2 x 900 kw Paliwo zrębki drewna, pelet Uruchomiony jesień 2010 Magazyn paliwa ruchoma podłoga

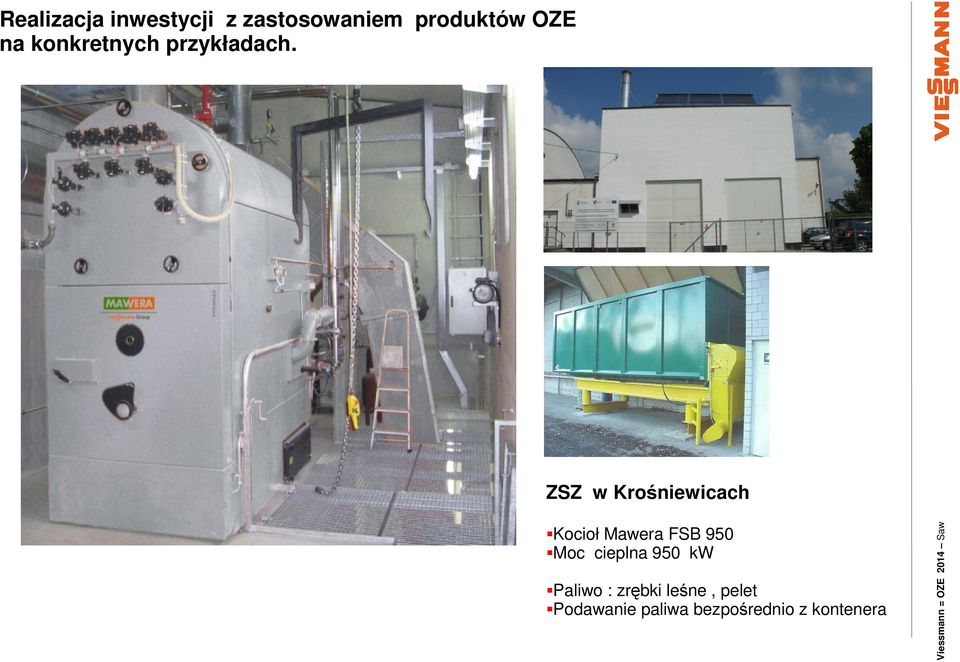

19 ZSZ w Krośniewicach Kocioł Mawera FSB 950 Moc cieplna 950 kw Paliwo : zrębki leśne, pelet Podawanie paliwa bezpośrednio z kontenera

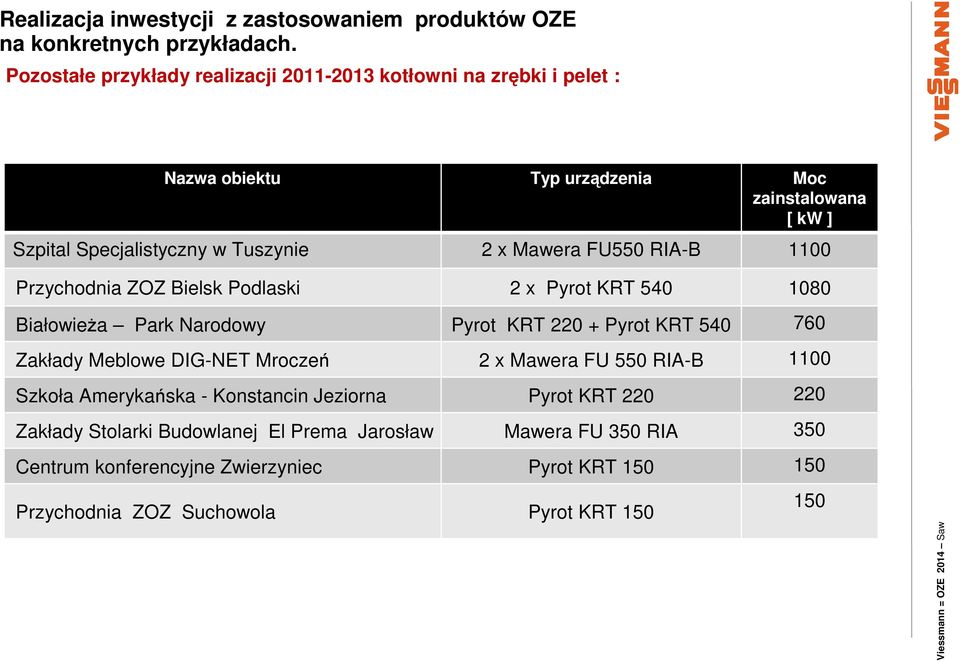

20 Pozostałe przykłady realizacji kotłowni na zrębki i pelet : Nazwa obiektu Typ urządzenia Moc zainstalowana [ kw ] Szpital Specjalistyczny w Tuszynie 2 x Mawera FU550 RIA-B 1100 Przychodnia ZOZ Bielsk Podlaski 2 x Pyrot KRT Białowieża Park Narodowy Pyrot KRT Pyrot KRT Zakłady Meblowe DIG-NET Mroczeń 2 x Mawera FU 550 RIA-B 1100 Szkoła Amerykańska - Konstancin Jeziorna Pyrot KRT Zakłady Stolarki Budowlanej El Prema Jarosław Mawera FU 350 RIA 350 Centrum konferencyjne Zwierzyniec Pyrot KRT Przychodnia ZOZ Suchowola Pyrot KRT

21 Fotowoltaika.

22 Instalacja systemu fotowoltaicznego nie jest skomplikowana. 10 m² ogniw fotowoltaicznych wystarcza na pokrycie średniego zużycia energii elektrycznej na mieszkańca. k

23 Fotowoltaika na potrzeby własne. Moc instalacji 30,00 kw Zakładany czas eksploatacji instalacji 25 lat Koszt instalacji ,00 PLN Roczna produkcja energii elektrycznej 28,50 MWh Roczny spadek produkcji energii dla instalacji 0,6 %/rok Poczatkowa cena energii 650,00 PLN/MWh Waloryzacja 3,5 %/rok Suma przepływów narastająco Saldo przepływów Lata Max wartość zielonego certfikatu 0,00 PLN/MWh Współczynnik korekcyjny 1,00 - Bez waloryzacji Koszty serwisu i administracji 0,70 % Podatek od nieruchomości 2,00 % Ubezpieczenie instalacji 0,25 % Bez waloryzacji Oprocentowanie kredytu 2,00 % Kredyt na maks 5 lat Koszty serwisu i administracji 1 102,50 PLN waloryzacja 3,5 %/ rok PLN PLN , , , , , , , , , , , , , , , , , , , , , , , ,21 12

24 Fotowoltaika Krupina (Słowacja) -moc elektryczna zainstalowana 4 MWp Rok budowy

25 Strategia działania NFOŚiGW na lata z perspektywą do 2020 roku Priorytetowe programy NFOŚiGW na rok 2014, m.in.: -Priorytet Wspierania rozproszonych, odnawialnych źródeł energii -- program Prosument - linia dofinansowania z przeznaczeniem na zakup i montaż mikroinstalacji odnawialnych źródeł energii Zaplanowane lata: Budżet: 600 mln zł Część pilotażowa realizowana w latach: Budżet: 200 mln zł Rozdziałśrodków: 50% - jednostki samorządowe, 50% - bank

26 Strategia działania NFOŚiGW na lata z perspektywą do 2020 roku CEL: Osiągnięcie efektu ekologicznego polegającego na ograniczeniu lub uniknięciu emisji CO2 w wyniku zwiększenia produkcji energii ze źródeł odnawialnych Poprzez zakup i montaż małych instalacji lub mikroinstalacji odnawialnych źródeł energii typu prosumenckiego : do produkcji energii elektrycznej lub ciepłą i energii elektrycznej. Urządzenia: 1.Źródła ciepła opalane biomasą, pompy ciepła oraz kolektory słoneczne o zainstalowanej mocy cieplnej do 300 kwt 2.Systemy fotowoltaiczne, małe elektrownie wiatrowe, mikrobiogazownie oraz mikrokogeneracja o zainstalowanej mocy elektrycznej do 40 kwe

27 Hybryda różnych form energii Nowości rynku OZE rozwiązanie do programu PROSUMENT Pompa ciepła do CWU we współpracy z instalacją PV On-Grid

28 Perowskity Graal energetyki - przyszłość rynku OZE Perowskity mogą zastąpić krzem w ogniwach słonecznych. Jest to grupa nieorganicznych związków chemicznych, znanych już od XIX w, odkrytych w górach Uralu przez niemieckiego mineraloga Gustava Rose a Perowskity podobnie jak krzem pochłaniająświatło widzialne w taki sposób, że można z nich odzyskiwać energię elektryczną.

29 Perowskity przyszłość fotowoltaiki Polski wkład w rozwój fotowoltaiki Olga Malinkiewicz z Uniwersytetu w Walencji opracowała innowacyjną metodę wykorzystania perowskitów w ogniwach fotowoltaicznych. Photonics21 Student Innovation Award 2014

30 Perowskity przyszłość fotowoltaiki Olga Malinkiewicz opracowała technikę wytwarzania cienkiego filmu z perowskitów. Film z perowskitów można nanosić na dowolny materiał jak odzież, plastik czy nawet papier. Warstwa tego materiału może być nawet 10 razy cieńsza niż warstwa krzemu. Ogniwa z perowskitów są porównywalne wydajnością z krzemowymi, ale w przeciwieństwie do nich tanie, łatwe do wytworzenia i wygodne w użyciu. Tygodnik Science uznał perowskity za jedno z największych odkryć 2013 r.

31 Kogeneracja z gazu i biogazu

32 Moduł CHP VITOBLOC 200 Podstawowe parametry techniczne: Moc elektryczna kw 238 Moc grzewcza kw 363 Współczynnik sprawności ogólnej % 89,7 Parametry pracy C 90/70 Zużycie gazu m3/h 66,7 Zakres modulacji wydajności Poziom ciśnienia akustycznego z 1m % db 71

33 Wymiennik ciepła spaliny / woda Woda chłodząca Tłumik wydechu Silnik gazowy Generator Woda lodowa agregat obsorbcyjny Wymiennik ciepła wody chłodzącej Chłodnica oleju Zasada: System trigeneracyjny zbudowany jest z modułu CHP - produkującego energię elektryczną a ciepło odpadowe wykorzystywane jest w urządzeniu absorpcyjnym do produkcji chłodu!

34 Kogeneracja Centrum Rehabilitacji Rolników CRUS w Szklarskiej Porębie. - moduł Vitobloc EM-70/115 - modernizacja.

35 Kogeneracja inne przykłady realizacji biogazownie.

36 Kogeneracja inne przykłady realizacji Nazwa obiektu Typ urządzenia Moc jednostki [ kwe ] Oczyszczalnia Ścieków Aqua B. Biała Vitobloc BM Oczyszczalnia Ścieków Synthos Dwory Vitobloc BM Hotel B&B Warszawa Vitobloc EM 50/81 50 Szpital MSWiA Rzeszów Vitobloc EM 50/81 50 Zakłady Durable Przecław Vitobloc EM 70/ Zakłady FoodCare Niepołomnice Vitobloc EM 401/

37 Porównanie kosztów ogrzewania nowego domku 160 m l cwu/ dzień.

38 Kompletny system Viessmann.

39

40

41 Ankieta do analizy Państwa domu :

42 Zapraszamy na naszą stronę
