WSTĘP PODŁĄCZENIE BATERII

Transkrypt

1

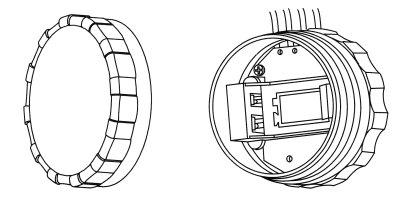

2 WSTĘP Sterownik SVC firmy Hunter jest odpowiedni do zastosowania w tych systemach nawadniania, gdzie nie można ułożyć standardowego okablowania elektrycznego. Stosuje się go na terenach, gdzie nie można połączyć przewodami sterownika z zaworami. SVC to skrót od Smart Valve Controller, czyli inteligentny sterownik zaworów. Podłącza się go bezpośrednio do zaworu, szybko i łatwo, bez użycia wkrętów, bez jakichkolwiek przewodów, bez kopania rowów. Jego solidna konstrukcja pozwala na umiejscowienie w bezpośredniej bliskości zaworu. Jest on wodoodporny, wodoszczelny, a szczelna obudowa czyni go odpornym na zabrudzenia. Jest zasilany baterią 9 V, dzięki której może funkcjonować nawet przez cały rok. Można go łatwo zaprogramować, używając do tego celu przycisków i posługując się dużym wyświetlaczem LCD. Sterownik SVC jest idealny do stosowania na terenach trudno dostępnych, tam gdzie nie można doprowadzić zasilania przewodami. PODŁĄCZENIE BATERII Do zasilania tego sterownika potrzebna jest bateria 9 V (do nabycia osobno). Czas pracy sterownika i zużycie baterii zależy od ilości podłączonych zaworów. Średnio bateria wystarcza na okres jednego roku. Instalacja baterii: 1. Odkręć tylną obudowę sterownika. 2. Włóż baterię do gniazda baterii. 3. Sprawdź, czy do środka nie dostała się woda. Dokręć część obudowy wcześniej rozkręconą. Copyright 2004 Agro-Kultura sterownik SVC, Instrukcja obsługi, strona 1

3 Uwaga. SVC posiada pamięć, która nie wymaga zasilania. Dzięki temu po wyjęciu baterii dane nie ulegają skasowaniu. Uwaga. Gniazdo baterii skonstruowane jest tak, że baterię można włożyć tylko w jeden sposób. PODŁĄCZANIE ZAWORU FIRMY HUNTER Sterownik SVC można łatwo zamontować do plastikowej obudowy zaworu. Instalację ułatwia specjalne ramię połączeniowe. Dodatkowo specjalna uszczelka pokrywy obudowy zapobiega przedostawaniu się zanieczyszczeń do wewnątrz SVC. Montaż SVC do zaworu (rys.1): 1. Odkręć starą cewkę od zaworu. 2. Wkręć w to miejsce nową cewkę SVC. 3. Wciśnij większy koniec ramienia połączeniowego w połowie obudowy sterownika SVC. 4. Wciśnij mniejszy koniec ramienia połączeniowego na cewkę. INNA METODA MONTAŻU Uniwersalne ramię połączeniowe oraz adapter dostarczane są w komplecie ze sterownikiem SVC. Dzięki nim możesz zamontować sterownik do obudowy osłaniającej zawór lub na paliku w pobliżu zaworu. Copyright 2004 Agro-Kultura sterownik SVC, Instrukcja obsługi, strona 2

4 Instalacja do obudowy osłaniającej zawór (rys. 2). 1. Zamocuj adapter uniwersalny do ścianki obudowy zaworu. Zwróć uwagę, aby sterownik nie znajdował się zbyt blisko zaworu lub nie stykał się z nim. 2. Przykręć adapter śrubami. 3. Złącz ramię połączeniowe z adapterem z jednej strony i sterownikiem z drugiej strony. Montaż sterownika na paliku (rys. 3). 1. Utnij rurkę plastikową o średnicy 1/2. 2. Wbij ją w ziemię wewnątrz obudowy osłaniającej zawór. Nie powinna ona wystawać ponad zawór. 3. Wciśnij adapter na rurkę. 4. Złącz ramię połączeniowe z adapterem z jednej strony i sterownikiem z drugiej strony. PODŁĄCZANIE CZUJNIKA POGODY Do sterownika SVC można podłączyć czujnik Mini-Clik firmy Hunter lub inny dowolny czujnik. Jego zadaniem jest wyłączenie nawadniania, jeśli warunki pogodowe są nieodpowiednie. Uwaga. Kiedy czujnik wyłącza nawadnianie, na wyświetlaczu sterownika wyświetli się ikona wyłączonego systemu, napis OFF oraz znak parasola Copyright 2004 Agro-Kultura sterownik SVC, Instrukcja obsługi, strona 3

5 Podłączanie czujnika pogody do SVC. 1. Przetnij w połowie żółty przewód dołączony do sterownika SVC. 2. Ściągnij izolację na około 13 mm z każdego z obciętych końców. Tak przygotowane przewody skręć z przewodami czujnika. 3. Połącz przewody wodoszczelnymi końcówkami. PROGRAMOWANIE Sterownik SVC jest łatwy w programowaniu. Posługując się przyciskami, dzięki wyświetlającym się ikonom, łatwo przejść proces konfiguracji. Po wciśnięciu klawisza na wyświetlaczu pojawi się aktualna data i godzina. Ten sam przycisk pozwala na przemieszczanie się w menu dostępnych opcji. Jeśli przez dłuższy czas nie będzie wciskany żaden z przycisków, sterownik wyłączy wyświetlacz, aby oszczędzać baterię. Można zwiększyć lub zmniejszyć intensywność wyświetlanych symboli używając do tego celu przycisku lub. Przyciski strzałek oraz służą do poruszania się, jeśli nie odbywa się edycja danych. W sterowniku SVC możesz ustawić 9 czasów startu. Pozwala to nawadniać urozmaiconą roślinność w wymaganych odstępach czasowych wiele razy dziennie, rano, w południe i wieczorem. W łatwy sposób zaznaczasz dni tygodnia, w których ma nastąpić nawadnianie. Ustawianie daty i czasu. 1. Wciskaj klawisz, aż zobaczysz ikonę zegara. 2. Liczba oznaczająca godzinę będzie migać. Wciskając klawisz lub, zmieniasz tę wartość. Aby przejść do ustawiania minut wciśnij strzałkę. 3. Liczba oznaczająca minuty będzie migać. Wciskając klawisz lub, zmieniasz tę wartość. Aby przejść do ustawiania trybu czasu wciśnij strzałkę. 4. Posługując się klawiszami i, wybierz tryb AM/PM lub tryb 24-godzinny. Aby przejść do ustawiania dni tygodnia wciśnij strzałkę. 5. Migać będzie cyfra 1, która oznacza pierwszy dzień tygodnia. Za pomocą klawiszy i wybierz odpowiedni dzień tygodnia. Ustawianie czasów startu. 1. Wciskaj klawisz do momentu, kiedy ukaże się ikona zegara. 2. Używając klawiszy i, zmień czas startu. Ustawiając go, zauważysz, że liczba przeskakuje co 15 minut. Jeśli przytrzymasz klawisz, po chwili liczba sama zacznie przeskakiwać bez konieczności wciskania klawisza co chwilę. 3. Wciśnij klawisz strzałki, aby przejść do ustawiania kolejnego czasu startu. Możesz ustawić maksymalnie 9 czasów startu. Copyright 2004 Agro-Kultura sterownik SVC, Instrukcja obsługi, strona 4

6 Wykasowanie czasu startu. Kiedy jesteś w trybie ustawiania czasów startu, wciskaj lub, aż liczba przeskoczy na 12:00 PM, czyli północ. Teraz wciśnij raz, krótko, klawisz, aby ustawić tryb dezaktywacji OFF. Uwaga. Jeżeli wszystkie 9 czasów startu będzie nieaktywnych, czyli ustawionych na OFF, wówczas sterownik jest w trybie wyłączenia. Ustawianie czasu nawadniania. 1. Wciskaj klawisz do momentu ukazania się ikony klepsydry. 2. Na wyświetlaczu ukaże się ostani wprowadzony czas startu. 3. Używając klawiszy i, ustaw czas nawadniania z przedziału od 1 minuty do 4 godzin. Ustawianie dni nawadniania. 1. Wciskaj klawisz do momentu ukazania się ikony kalendarza. 2. Na wyświetlaczu ukaże się siedem dni tygodnia z ikoną aktywacji. lub dezaktywacji nawadniania. 3. Kiedy kursor znajduje się w wybranym dniu, możesz aktywować nawadnianie wciskając klawisz lub dezaktywować je, wciskając klawisz. Kursor automatycznie przesunie się na pozycję następnego dnia tygodnia. 4. Powtarzając punkt 3, możesz zaprogramować wszystkie dni tygodnia. Ustawianie przerw w nawadnianiu. Dzięki temu możesz ustawić przerwę w nawadnianiu od 1 do 31 dni. 1. Kiedy kursor kropelki znajduje się na 7 dniu przy ustawianiu dni nawadniania, wciśnij klawisz strzałki i pojawi się ikona dwóch kalendarzy. 2. Wciskając klawisze i,wybierz pożądaną wartość pomiędzy 1 a 31. Oznacza ona przerwę w nawadnianiu. Wyłączanie sterownika. Można wyłączyć sterownik na nieokreślony czas. 1. Wciskaj klawisz do momentu ukazania się ikony przekreślonego zraszacza. 2. Poczekaj 4 sekundy, aż na wyświetlaczu pojawi się symbol OFF. W ten sposób wyłączyłeś sterownik. Włącznie sterownika. 1. Wciśnij klawisz raz. Sterownik włączy się, pokazując na wyświetlaczu, że znajduje się w trybie wyłączenia OFF. 2. Wciśnij klawisz jeszcze raz i napis OFF zniknie. W ten sposób włączyłeś sterownik. Copyright 2004 Agro-Kultura sterownik SVC, Instrukcja obsługi, strona 5

7 Programowanie wyłączenia systemu na określoną ilość dni. Dzięki temu możesz zatrzymać wszystkie programy nawadniania na czas od 1 do 7 dni. Po tym czasie sterownik powróci do normalnej pracy. 1. Wciskaj klawisz do momentu ukazania się ikony przekreślonego zraszacza, czyli ikona oznaczająca wyłączenie systemu. 2. Wciśnij klawisz ; cyfra 1 pokaże się na wyświetlaczu. 3. Wciskając klawisz, zmieniasz tę wartość w przedziale od 1 do 7. Nawadnianie ręczne. Aktywowanie nawadniania w trybie ręcznym: 1. Wciskaj klawisz do momentu ukazania się ikony zegara. 2. Wciśnij i przytrzymaj klawisz strzałki przez parę sekund, aż ukaże się ikona ręki. 3. Używając klawiszy i, ustaw czas nawadniania w przedziale od 1 minuty do 4 godzin. 4. Ponowne wciśnięcie klawisza spowoduje aktywację trybu ręcznego po 10 sekundach. 5. Teraz na wyświetlaczu będzie widać ikonę zraszacza oznaczającą, że system aktualnie nawadnia. Wyłączanie trybu ręcznego. 1. Wciskaj klawisz do momentu ukazania się ikony przekreślonego zraszacza, oznaczającego wyłączenie systemu. Po 4 sekundach pojawi się symbol OFF. 2. Wciśnij klawisz jeszcze raz i sterownik powróci do normalnej, automatycznej pracy. POZIOM WYCZERPANIA BATERII Na wyświetlaczu widać ikonę oznaczającą poziom wyczerpania baterii. Dzięki temu możesz kupić nową baterię w odpowiednim momencie. Jeżeli bateria jest naładowana w pełni, ikona będzie wypełniona cała. Jeśli natomiast bateria będzie wyczerpana, na wyświetlaczu będzie widać ikonę baterii z niewypełnionym środkiem. Copyright 2004 Agro-Kultura sterownik SVC, Instrukcja obsługi, strona 6

8 WYKRYWANIE USTEREK Problem Przyczyna Rozwiązanie Wyświetlacz nic nie pokazuje. Wyświetlacz pokazuje nawadnianie, lecz nic się nie dzieje. Nawadnianie nie rozpoczęło się o zaprogramowanej godzinie. Czujnik deszczu nie przerwał nawadniania. Sterownik włącza nawadnianie raz po razie. Wyświetlacz jest wyłączony. Bateria jest wyczerpana. Brak ciśnienia wody. Cewka jest zepsuta. Sterownik jest ustawiony w tryb wyłączony. Ustawienie AM/PM dla dni nawadniania jest niewłaściwe. Ustawienie AM/PM dla czasu nawadniania jest niewłaściwe. Czujnik jest zepsuty lub źle podłączony. Zaprogramowano zbyt wiele czasów startu. Wciśnij dowolny klawisz na 1 sekundę. Wymień baterię. Włącz zasilanie główne. Zmień cewkę. Sprawdź, czy sterownik jest w trybie włączony Popraw ustawienie AM/PM dla dni nawadniania. Popraw ustawienie AM/PM dla czasów startu. Sprawdź poprawność działania i podłączenia czujnika. Jeden czas startu aktywuje kompletny cykl. Zobacz temat Ustawianie czasów startu. Copyright 2004 Agro-Kultura sterownik SVC, Instrukcja obsługi, strona 7
