BADANIA WYTRZYMAŁOŚCIOWE CERAMIKA A STOPY DENTYSTYCZNE W KONTEKŚCIE WYBRANYCH RODZAJÓW STOPÓW PROTETYCZNYCH

Wielkość: px
Rozpocząć pokaz od strony:

Download "BADANIA WYTRZYMAŁOŚCIOWE CERAMIKA A STOPY DENTYSTYCZNE W KONTEKŚCIE WYBRANYCH RODZAJÓW STOPÓW PROTETYCZNYCH"

Transkrypt

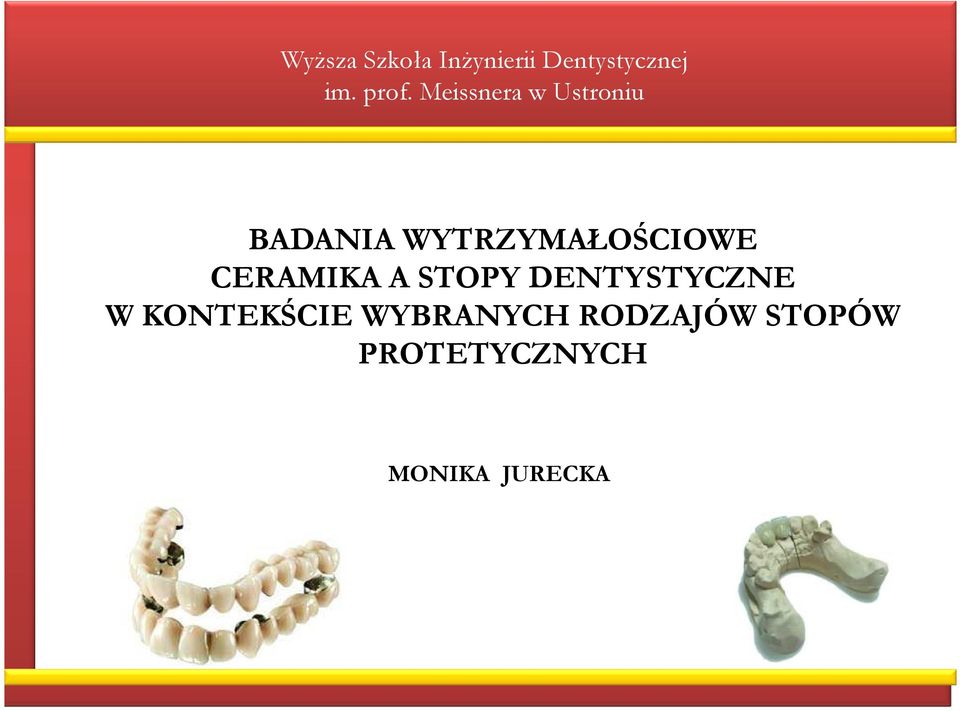

1 WyŜsza Szkoła InŜynierii Dentystycznej im. prof. Meissnera w Ustroniu BADANIA WYTRZYMAŁOŚCIOWE CERAMIKA A STOPY DENTYSTYCZNE W KONTEKŚCIE WYBRANYCH RODZAJÓW STOPÓW PROTETYCZNYCH

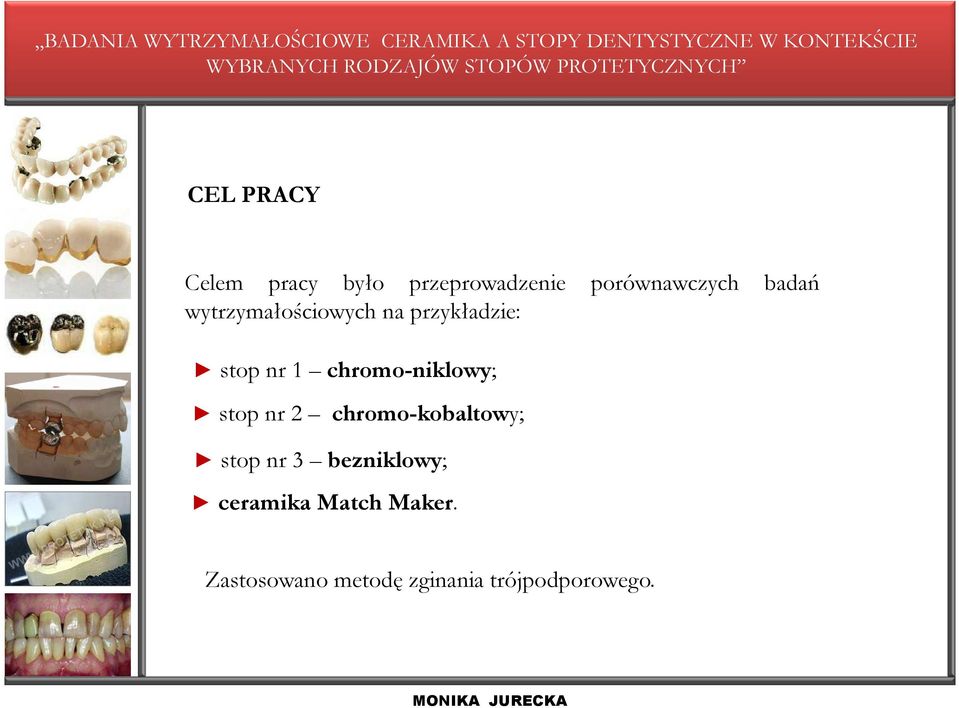

2 CEL PRACY Celem pracy było przeprowadzenie porównawczych badań wytrzymałościowych na przykładzie: stop nr 1 chromo-niklowy; stop nr 2 chromo-kobaltowy; stop nr 3 bezniklowy; ceramika Match Maker. Zastosowano metodę zginania trójpodporowego.

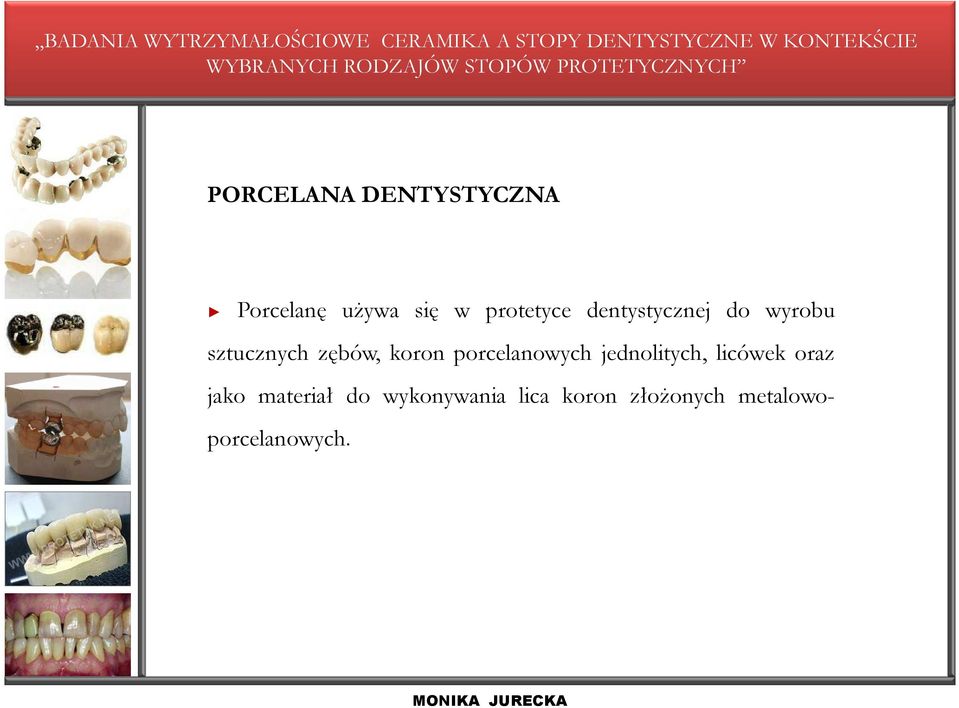

3 PORCELANA DENTYSTYCZNA Porcelanę uŝywa się w protetyce dentystycznej do wyrobu sztucznych zębów, koron porcelanowych jednolitych, licówek oraz jako materiał do wykonywania lica koron złoŝonych metalowoporcelanowych.

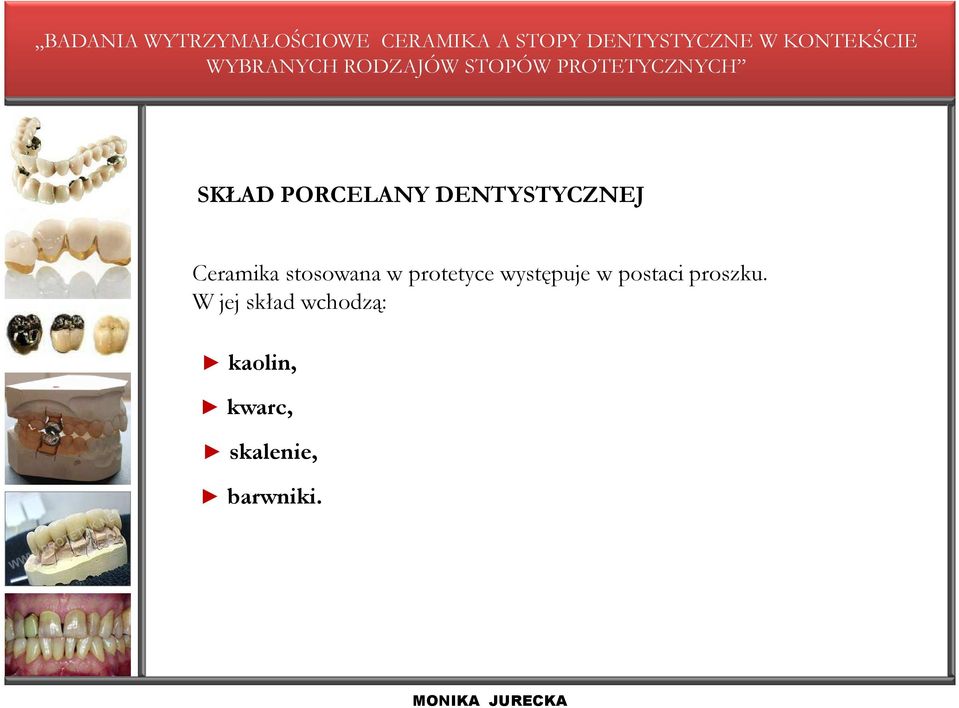

4 SKŁAD PORCELANY DENTYSTYCZNEJ Ceramika stosowana w protetyce występuje w postaci proszku. W jej skład wchodzą: kaolin, kwarc, skalenie, barwniki.

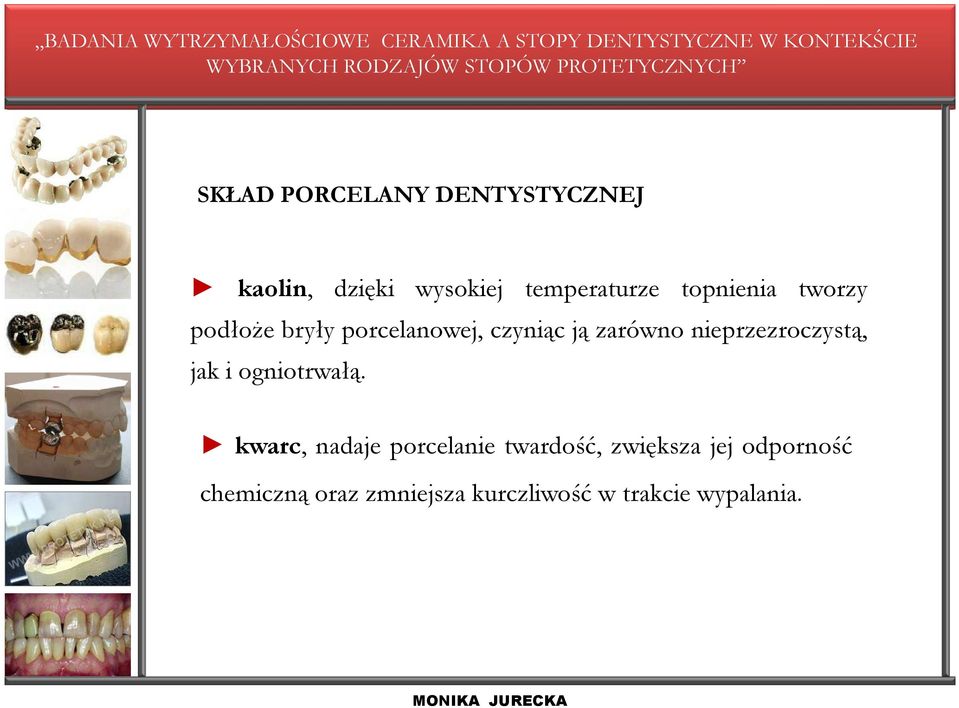

5 SKŁAD PORCELANY DENTYSTYCZNEJ kaolin, dzięki wysokiej temperaturze topnienia tworzy podłoŝe bryły porcelanowej, czyniąc ją zarówno nieprzezroczystą, jak i ogniotrwałą. kwarc, nadaje porcelanie twardość, zwiększa jej odporność chemiczną oraz zmniejsza kurczliwość w trakcie wypalania.

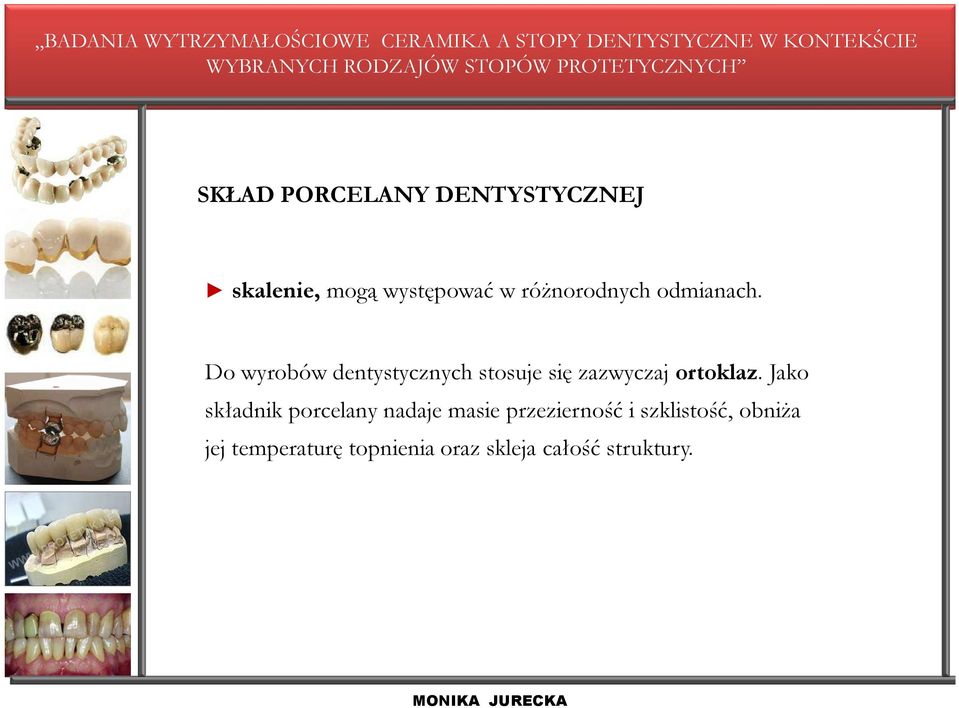

6 SKŁAD PORCELANY DENTYSTYCZNEJ skalenie, mogą występować w róŝnorodnych odmianach. Do wyrobów dentystycznych stosuje się zazwyczaj ortoklaz. Jako składnik porcelany nadaje masie przezierność i szklistość, obniŝa jej temperaturę topnienia oraz skleja całość struktury.

7 SKŁAD PORCELANY DENTYSTYCZNEJ barwniki, słuŝą do nadania sztucznym zębom naturalnego koloru szkliwa. Zakłady produkujące porcelanę podają pełny asortyment barw. Stosuje się 2-3 kolory porcelany dla jednego zęba: dla części przyszyjkowej, środkowej i brzegu siecznego. Nakłada się je warstwowo.

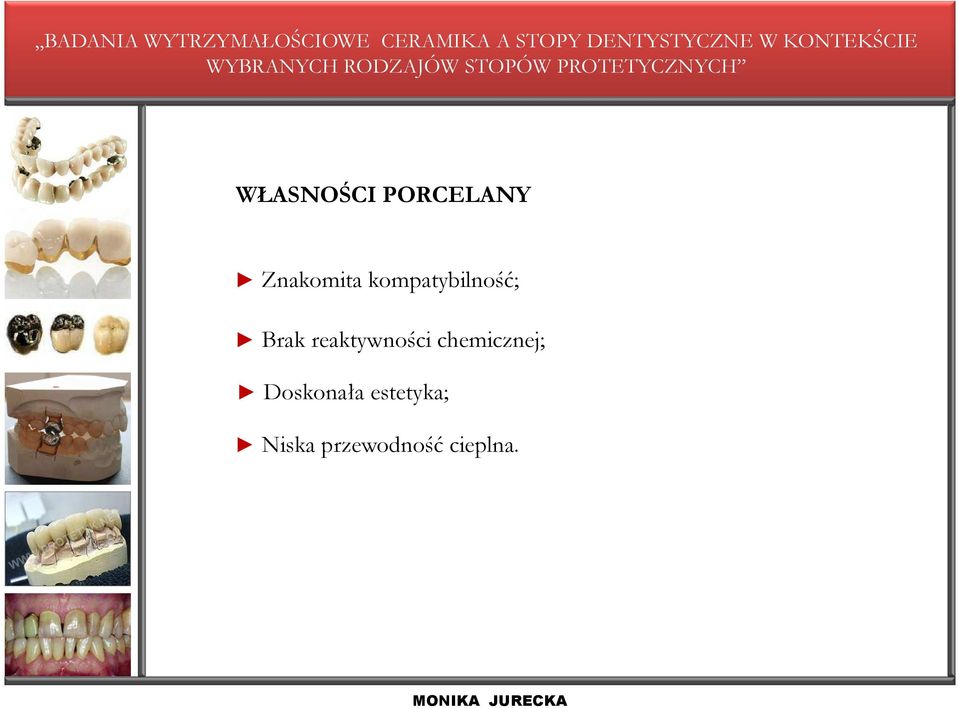

8 WŁASNOŚCI PORCELANY Znakomita kompatybilność; Brak reaktywności chemicznej; Doskonała estetyka; Niska przewodność cieplna.

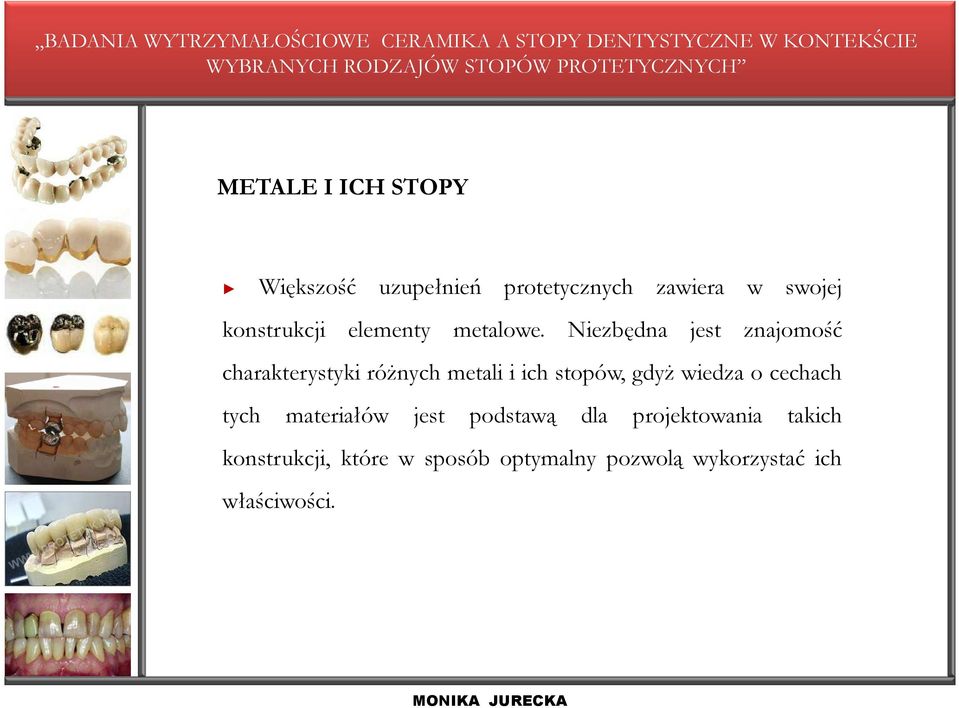

9 METALE I ICH STOPY Większość uzupełnień protetycznych zawiera w swojej konstrukcji elementy metalowe. Niezbędna jest znajomość charakterystyki róŝnych metali i ich stopów, gdyŝ wiedza o cechach tych materiałów jest podstawą dla projektowania takich konstrukcji, które w sposób optymalny pozwolą wykorzystać ich właściwości.

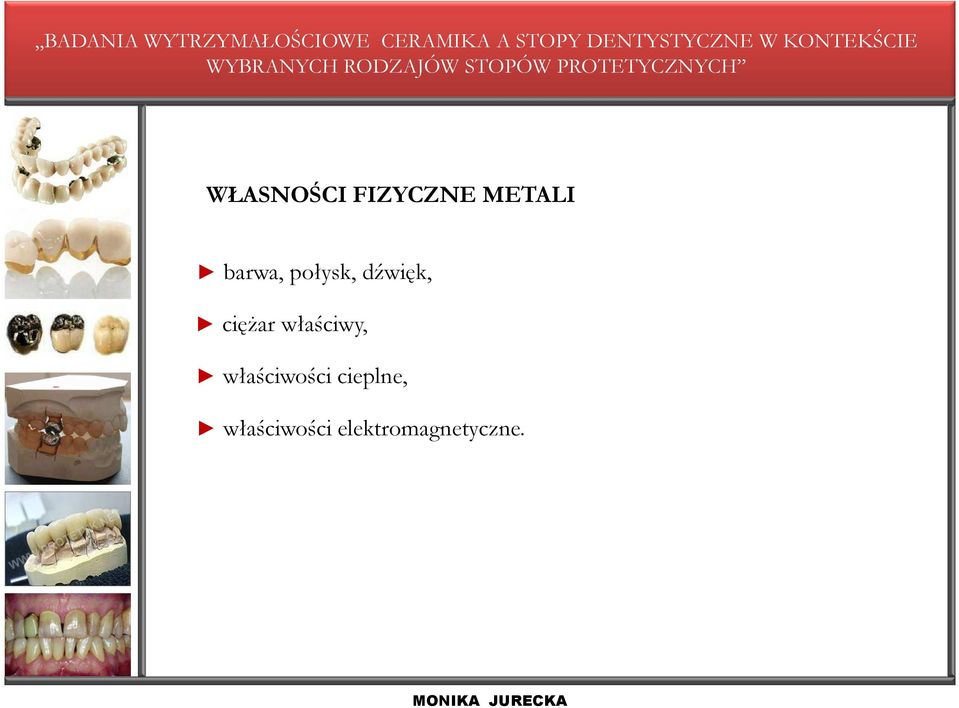

10 WŁASNOŚCI FIZYCZNE METALI barwa, połysk, dźwięk, cięŝar właściwy, właściwości cieplne, właściwości elektromagnetyczne.

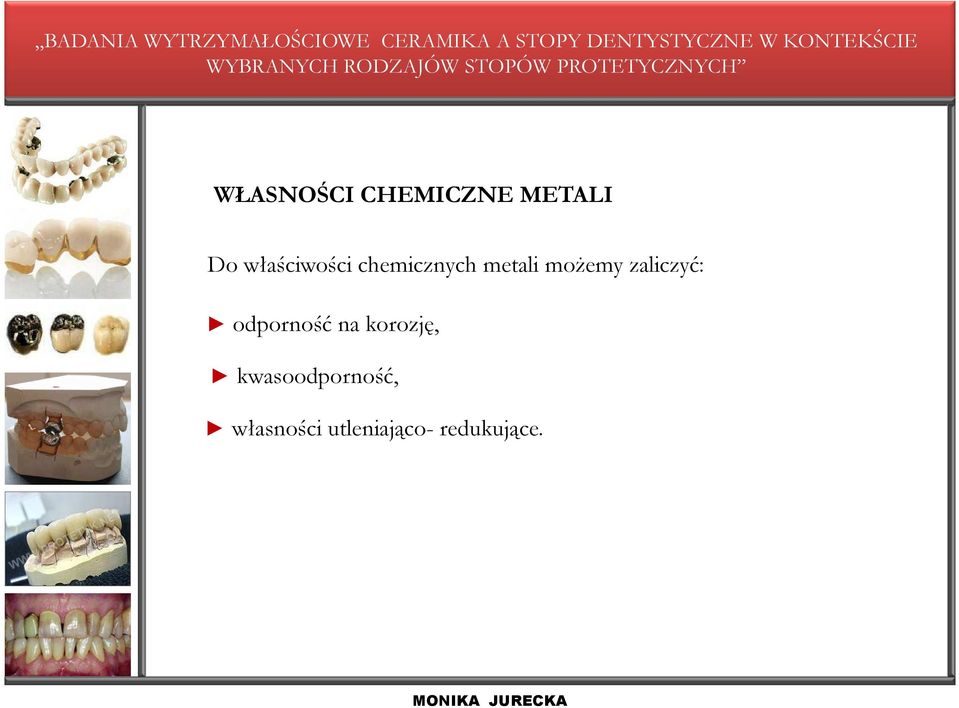

11 WŁASNOŚCI CHEMICZNE METALI Do właściwości chemicznych metali moŝemy zaliczyć: odporność na korozję, kwasoodporność, własności utleniająco- redukujące.

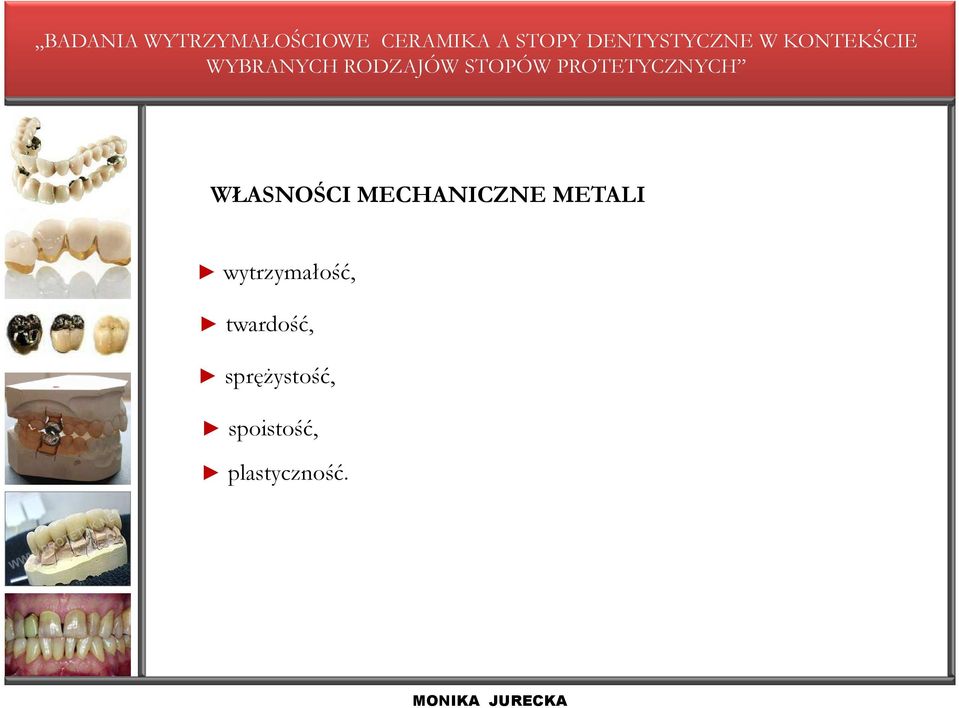

12 WŁASNOŚCI MECHANICZNE METALI wytrzymałość, twardość, spręŝystość, spoistość, plastyczność.

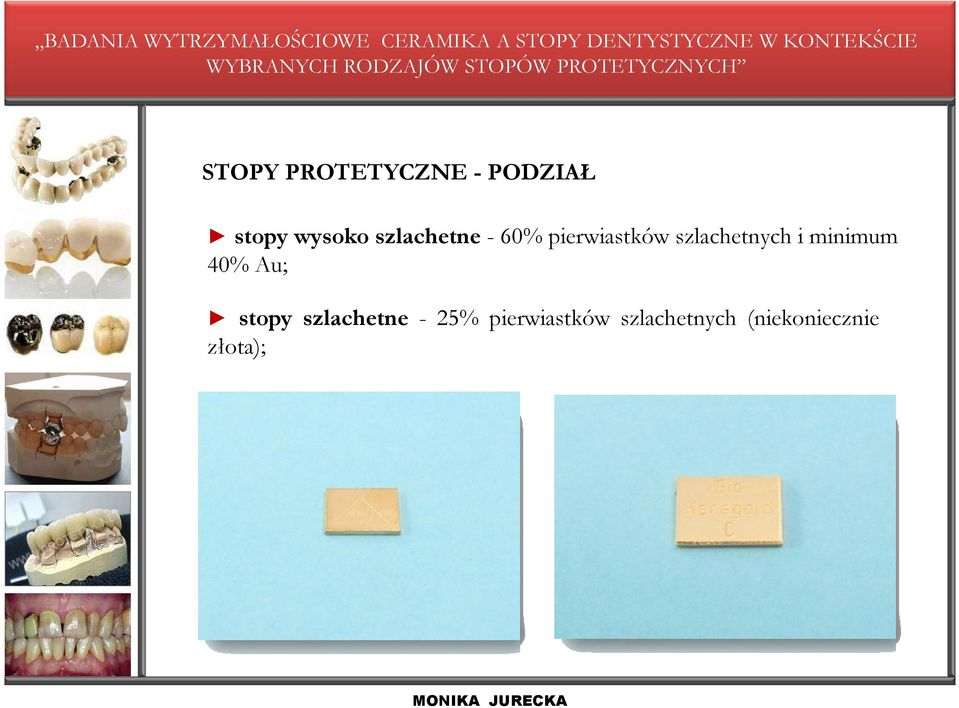

13 STOPY PROTETYCZNE - PODZIAŁ stopy wysoko szlachetne - 60% pierwiastków szlachetnych i minimum 40% Au; stopy szlachetne - 25% pierwiastków szlachetnych (niekoniecznie złota);

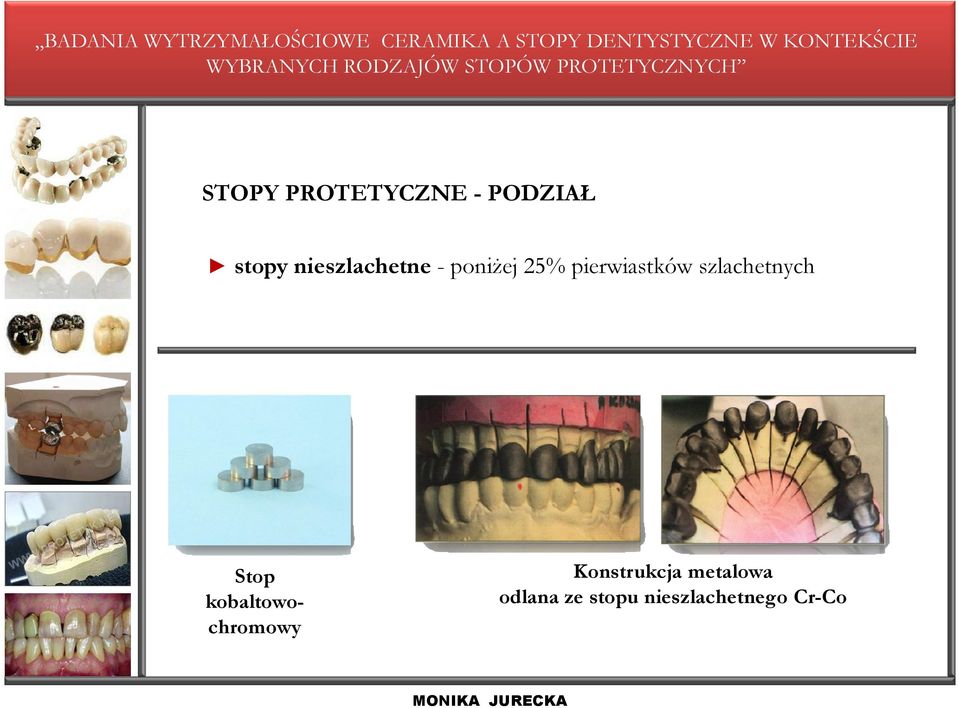

14 STOPY PROTETYCZNE - PODZIAŁ stopy nieszlachetne - poniŝej 25% pierwiastków szlachetnych Stop kobaltowochromowy Konstrukcja metalowa odlana ze stopu nieszlachetnego Cr-Co

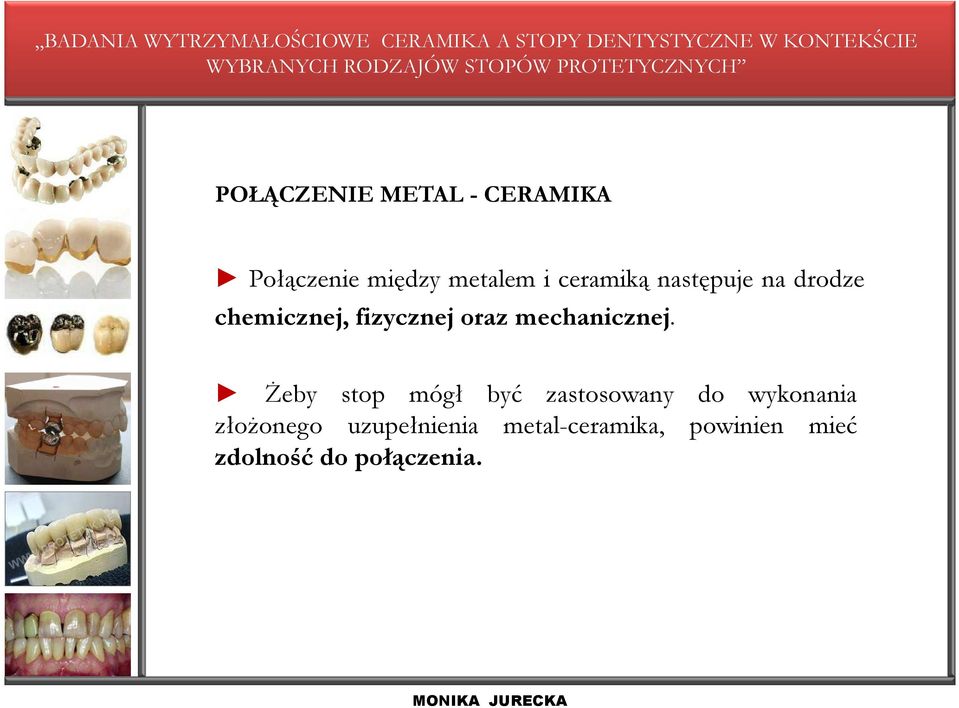

15 POŁĄCZENIE METAL - CERAMIKA Połączenie między metalem i ceramiką następuje na drodze chemicznej, fizycznej oraz mechanicznej. śeby stop mógł być zastosowany do wykonania złoŝonego uzupełnienia metal-ceramika, powinien mieć zdolność do połączenia.

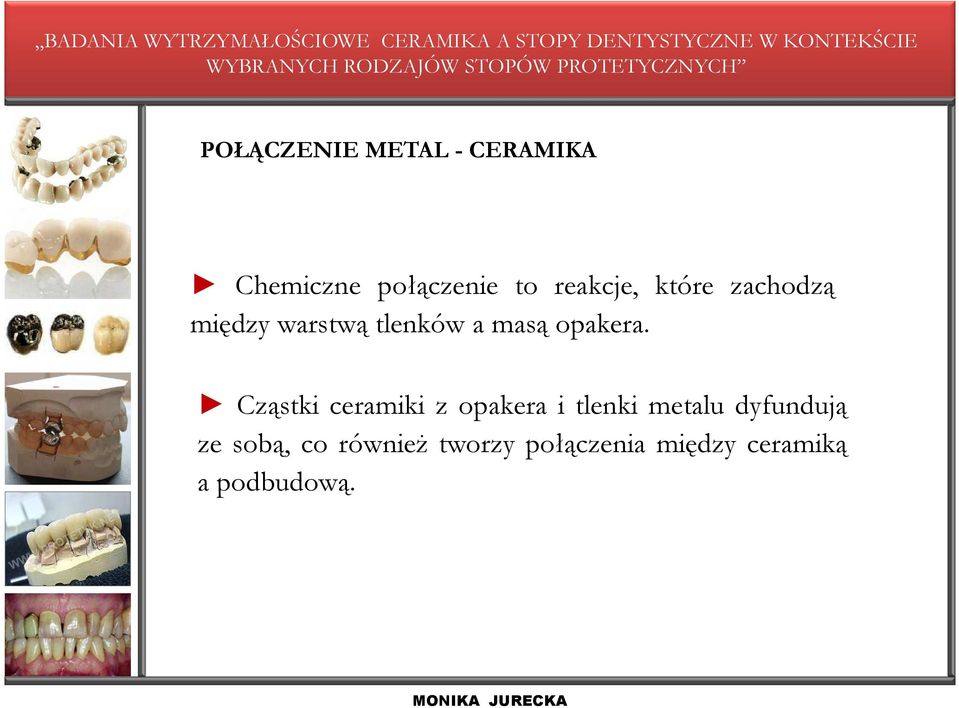

16 POŁĄCZENIE METAL - CERAMIKA Chemiczne połączenie to reakcje, które zachodzą między warstwą tlenków a masą opakera. Cząstki ceramiki z opakera i tlenki metalu dyfundują ze sobą, co równieŝ tworzy połączenia między ceramiką a podbudową.

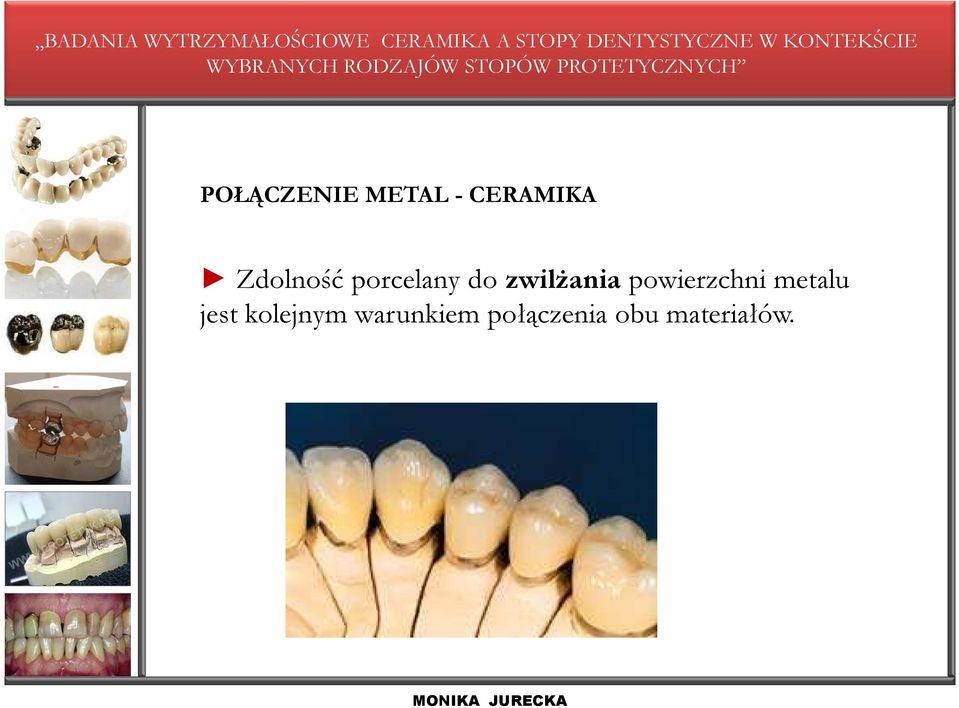

17 POŁĄCZENIE METAL - CERAMIKA Zdolność porcelany do zwilŝania powierzchni metalu jest kolejnym warunkiem połączenia obu materiałów.

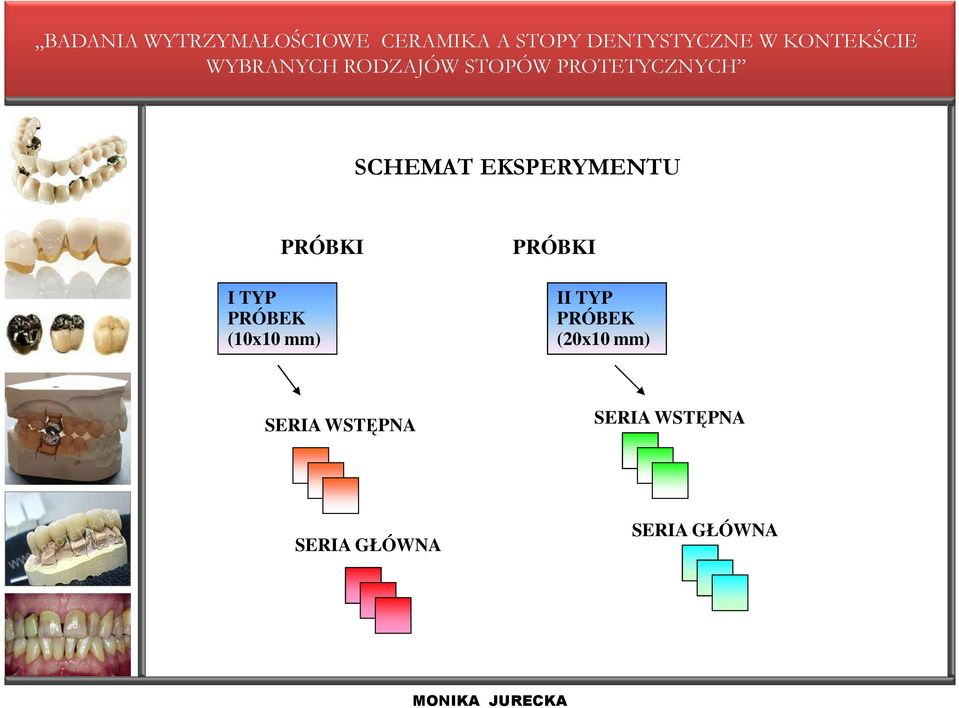

18 SCHEMAT EKSPERYMENTU PRÓBKI I TYP PRÓBEK (10x10 mm) PRÓBKI II TYP PRÓBEK (20x10 mm) SERIA WSTĘPNA SERIA WSTĘPNA SERIA GŁÓWNA SERIA GŁÓWNA

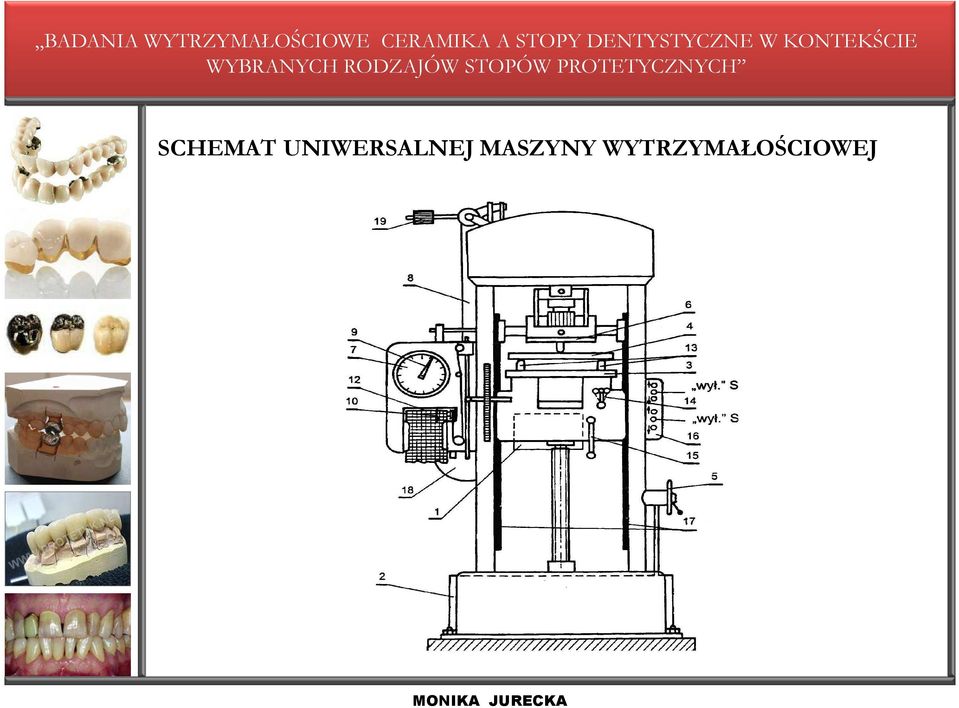

19 SCHEMAT UNIWERSALNEJ MASZYNY WYTRZYMAŁOŚCIOWEJ

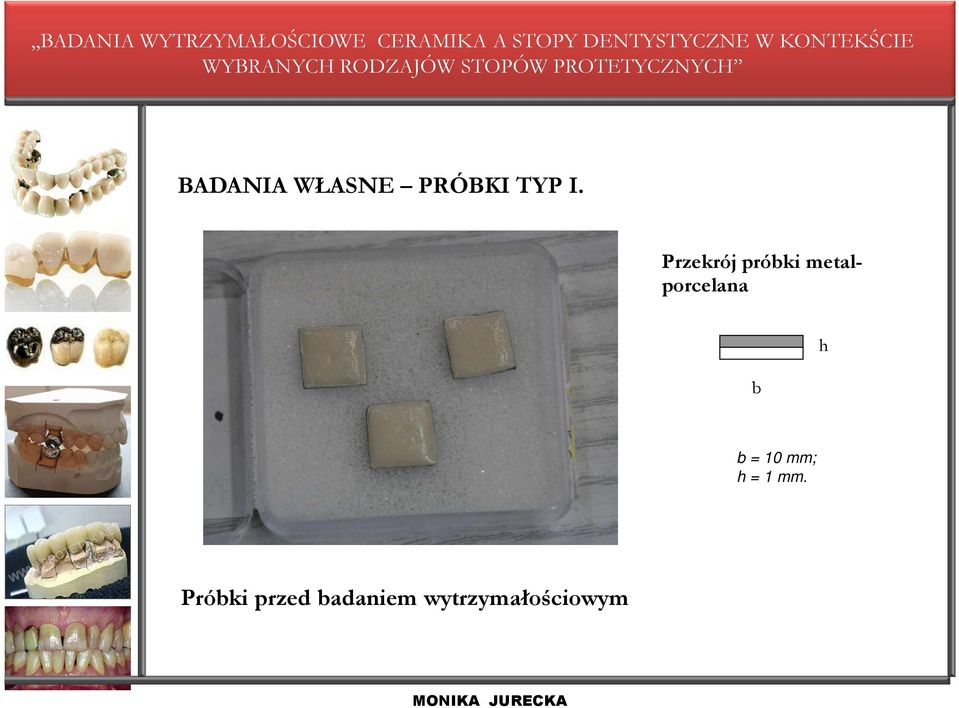

20 BADANIA WŁASNE PRÓBKI TYP I. Przekrój próbki metalporcelana b h b = 10 mm; h = 1 mm.. Próbki przed badaniem wytrzymałościowym

21 BADANIA WŁASNE PRÓBKI TYP I.

22 BADANIA WŁASNE PRÓBKI TYP I. Próbka po badaniu z widocznym pęknięciem ceramiki.

23 BADANIA WŁASNE Przekrój próbki metalporcelana: b h b = 10 mm; h = 1 mm.

24 BADANIA WŁASNE

25 BADANIA WŁASNE P ró b k a p o b ad an iu z w id o cz n ym o d p r ysk iem ceram ik i.

26 BADANIA WŁASNE-SERIA WSTĘPNA Próbka nr 1 Stop Cr-Ni, ceramika Match Maker

27 BADANIA WŁASNE-SERIA WSTĘPNA Próbka nr 2 Stop Cr-Co, ceramika Match Maker

28 BADANIA WŁASNE -SERIA WSTĘPNA Próbka nr 3 Stop Cr, ceramika Match Maker

29 BADANIA WŁASNE- SERIA WSTĘPNA Próbka nr 1 Próbka nr 2 Próbka nr 3

30 BADANIA WŁASNE-SERIA GŁÓWNA Próbka nr 1 Stop Cr-Ni, ceramika Match Maker

31 BADANIA WŁASNE-SERIA GŁÓWNA Próbka nr 2 Stop Cr-Co, ceramika Match Maker

32 BADANIA WŁASNE-SERIA GŁÓWNA Próbka nr 3 Stop Cr, ceramika Match Maker

33 BADANIA WŁASNE-SERIA GŁÓWNA Próbka nr 1 Próbka nr 2 Próbka nr 3

34 BADANIA WŁASNE Siły oddziałujące na badaną próbkę

35 BADANIA WYTRZYMAŁOŚCIOWE

36 WNIOSKI Wytrzymałość na zginanie dla poszczególnego układu stop-porcelana wyniosła: układ 1: stop Cr-Ni; porcelana Match Maker 180,12 [MPa], układ 2: stop Cr-Co; porcelana Match Maker 201,20 [MPa], układ 3: stop Cr; porcelana Match Maker 139,88 [MPa].

37 WNIOSKI największą wytrzymałość osiągają próbki chromokobaltowe Cr-Co.

38 WNIOSKI Dla przeprowadzonej analogicznej serii badań próbek o dwukrotnej większym rozstawie podpór otrzymano wyŝsze wartości wytrzymałości o ok. 20%. Wynika to z korzystniejszego rozkładu napręŝeń kontaktowych w podporach belki zginanej dla większego rozstawu podpór (zasada Saint Venanta).

39 WNIOSKI Wartości podawane przez producenta są znacznie wyŝsze niŝ wyznaczone doświadczalnie co oznacza, Ŝe nie uwzględniają tak istotnego faktu jak rzeczywiste moŝliwości techniczne laboratorium protetycznego.

40 DZIĘKUJĘ ZA UWAGĘ

mechaniczna trójpunktowych mostów protetycznych wykonanych z ceramiki tłoczonej t i tlenku cyrkonu

mechaniczna trójpunktowych mostów protetycznych wykonanych z ceramiki tłoczonej t i tlenku cyrkonu WyŜsza Szkoła InŜynierii Dentystycznej w Ustroniu Wytrzymałość mechaniczna trójpunktowych mostów protetycznych wykonanych z ceramiki tłoczonej t i tlenku cyrkonu Ireneusz Podkowinski Promotor: prof. dr

Bardziej szczegółowo

WPŁYW RODZAJU MASY OSŁANIAJĄCEJ NA STRUKTURĘ, WŁAŚCIWOŚCI MECHANICZNE I ODLEWNICZE STOPU Remanium CSe

WPŁYW RODZAJU MASY OSŁANIAJĄCEJ NA STRUKTURĘ, WŁAŚCIWOŚCI MECHANICZNE I ODLEWNICZE STOPU Remanium CSe WYśSZA SZKOŁA INśYNIERII DENTYSTYCZNEJ im. prof. Meissnera w Ustroniu WYDZIAŁ INśYNIERII DENTYSTYCZNEJ WPŁYW RODZAJU MASY OSŁANIAJĄCEJ NA STRUKTURĘ, WŁAŚCIWOŚCI MECHANICZNE I ODLEWNICZE STOPU Remanium

Bardziej szczegółowo

WyŜsza Szkoła InŜynierii Dentystycznej im. prof. Meissnera

WyŜsza Szkoła InŜynierii Dentystycznej im. prof. Meissnera WyŜsza Szkoła InŜynierii Dentystycznej im. prof. Meissnera ANALIZA POŁĄCZENIA WARSTW CERAMICZNYCH Z PODBUDOWĄ METALOWĄ Promotor: Prof. zw. dr hab. n. tech. MACIEJ HAJDUGA Tadeusz Zdziech CEL PRACY Celem

Bardziej szczegółowo

Keep it simple and safe. take five Zalety wyliczone na pięciu palcach

Keep it simple and safe. take five Zalety wyliczone na pięciu palcach Keep it simple and safe. take five Zalety wyliczone na pięciu palcach take Klasyczne stopy szlachetne Duceram Kiss Uniwersalne stopy szlachetne i nieszlachetne oraz ceramika prasowana Duceragold Kiss Stopy

Bardziej szczegółowo

im. prof. Meissnera w Ustroniu Tomasz Kaptur

im. prof. Meissnera w Ustroniu Tomasz Kaptur WyŜsza Szkoła a InŜynierii Dentystycznej im. prof. Meissnera w Ustroniu Tomasz Kaptur ANALIZA WYTRZYMAŁOŚCI POŁĄCZENIA METAL KOMPOZYT W ZALEśNOŚCI OD SPOSOBU PRZYGOTOWANIA POWIERZCHNI METALOWEJ Praca dyplomowa

Bardziej szczegółowo

B A D A N I E W Y T R Z Y M A Ł O Ś C I K O M P O Z Y T Ó W W Ę G L O W Y C H

B A D A N I E W Y T R Z Y M A Ł O Ś C I K O M P O Z Y T Ó W W Ę G L O W Y C H WYśSZA SZKOŁA INśYNIERII DENTYSTYCZNEJ IM. PROF. ALFREDA MEISSNERA W USTRONIU WYDZIAŁ INśYNIERII DENTYSTYCZNEJ B A D A N I E W Y T R Z Y M A Ł O Ś C I K O M P O Z Y T Ó W W Ę G L O W Y C H Autor pracy:

Bardziej szczegółowo

PCT FlexVest. Fosforanowa Bezgrafitowa MASA OSŁANIAJĄCA. Do wygrzewana techniką tradycyjną lub na szybko S T O P Y M E T A L I PRECYZYJNA

PCT FlexVest. Fosforanowa Bezgrafitowa MASA OSŁANIAJĄCA. Do wygrzewana techniką tradycyjną lub na szybko S T O P Y M E T A L I PRECYZYJNA PCT FlexVest Fosforanowa Bezgrafitowa MASA OSŁANIAJĄCA Do wygrzewana techniką tradycyjną lub na szybko OD UNIWERSALNA WYGODNA DO PRECYZYJNA S T O P Y M E T A L I PCT FlexVest jest nowoczesną masą osłaniającą

Bardziej szczegółowo

Analiza porównawcza podbudowy wykonanej z cyrkonu i aluminy pod korony ceramiczne

Analiza porównawcza podbudowy wykonanej z cyrkonu i aluminy pod korony ceramiczne WyŜsza Szkoła InŜynierii Dentystycznej im. prof. Meissnera w Ustroniu Jerzy Grabka Analiza porównawcza podbudowy wykonanej z cyrkonu i aluminy pod korony ceramiczne Promotor: prof. dr hab. inŝ. Janusz

Bardziej szczegółowo

Charakter struktury połączenia porcelany na podbudowie cyrkonowej w zaleŝności od rodzaju materiału licującego.

Charakter struktury połączenia porcelany na podbudowie cyrkonowej w zaleŝności od rodzaju materiału licującego. WyŜsza Szkoła InŜynierii Dentystycznej w Ustroniu Charakter struktury połączenia porcelany na podbudowie cyrkonowej w zaleŝności od rodzaju materiału licującego. Anna Legutko Promotor: prof. zw. dr hab.

Bardziej szczegółowo

Rozwiązanie systemu pastylek daje najwyższą efektywność dla pracowni protetycznych

Rozwiązanie systemu pastylek daje najwyższą efektywność dla pracowni protetycznych Dwu-krzemian Litu - ceramika prasowana o wyjątkowej wytrzymałości! 420 Mpa odporności na zginanie Wysoka estetyka Doskonałe dopasowanie powierzchni Rozwiązanie systemu pastylek daje najwyższą efektywność

Bardziej szczegółowo

WYśSZA SZKOŁA INśYNIERII DENTYSTYCZNEJ IM. PROF. MEISSNERA W USTRONIU

WYśSZA SZKOŁA INśYNIERII DENTYSTYCZNEJ IM. PROF. MEISSNERA W USTRONIU WYśSZA SZKOŁA INśYNIERII DENTYSTYCZNEJ IM. PROF. MEISSNERA W USTRONIU Wytrzymałościowe badanie porównawcze podbudowy cyrkonowej wykonanej w systemie CAD/CAM Kamińska Gabriela Praca dyplomowa napisana napisana

Bardziej szczegółowo

POLSKI 100% BIAŁY. Bezmetalowe podbudowy wykonane z najwyższej jakości cyrkonu

POLSKI 100% BIAŁY. Bezmetalowe podbudowy wykonane z najwyższej jakości cyrkonu POLSKI 100% BIAŁY Bezmetalowe podbudowy wykonane z najwyższej jakości cyrkonu 100% BIAŁY Cyrkon jest najstarszym i najczęściej występującym w skorupie ziemskiej minerałem. Jest on podstawą do wytworzenia

Bardziej szczegółowo

MATERIAŁOZNAWSTWO. dr hab. inż. Joanna Hucińska Katedra Inżynierii Materiałowej Pok. 128 (budynek Żelbetu )

MATERIAŁOZNAWSTWO. dr hab. inż. Joanna Hucińska Katedra Inżynierii Materiałowej Pok. 128 (budynek Żelbetu ) MATERIAŁOZNAWSTWO dr hab. inż. Joanna Hucińska Katedra Inżynierii Materiałowej Pok. 128 (budynek Żelbetu ) jhucinsk@pg.gda.pl MATERIAŁOZNAWSTWO dziedzina nauki stosowanej obejmująca badania zależności

Bardziej szczegółowo

BADANIE WYTRZYMAŁOŚCI NA ROZCIĄGANIE KOMPOZYTÓW WZMACNIANYCH WŁÓKNAMI WĘGLOWYMI KLASY T700

BADANIE WYTRZYMAŁOŚCI NA ROZCIĄGANIE KOMPOZYTÓW WZMACNIANYCH WŁÓKNAMI WĘGLOWYMI KLASY T700 Autor: Joachim Marzec BADANIE WYTRZYMAŁOŚCI NA ROZCIĄGANIE KOMPOZYTÓW WZMACNIANYCH WŁÓKNAMI WĘGLOWYMI KLASY T700 Praca dyplomowa napisana w Katedrze Mechaniki i Podstaw Konstrukcji Protetycznych pod kierunkiem

Bardziej szczegółowo

BADANIA PÓL NAPRĘśEŃ W IMPLANTACH TYTANOWYCH METODAMI EBSD/SEM. Klaudia Radomska

BADANIA PÓL NAPRĘśEŃ W IMPLANTACH TYTANOWYCH METODAMI EBSD/SEM. Klaudia Radomska WyŜsza Szkoła InŜynierii Dentystycznej im. prof. Meissnera w Ustroniu Wydział InŜynierii Dentystycznej BADANIA PÓL NAPRĘśEŃ W IMPLANTACH TYTANOWYCH METODAMI EBSD/SEM Klaudia Radomska Praca dyplomowa napisana

Bardziej szczegółowo

CENNIK USŁUG STOMATOLOGICZNYCH W PORADNIACH UCS GUMed

CENNIK USŁUG STOMATOLOGICZNYCH W PORADNIACH UCS GUMed CENNIK USŁUG STOMATOLOGICZNYCH W PORADNIACH UCS GUMed PORADNIA PROTETYKI I IMPLANTOLOGII STOMATOLOGICZNEJ * CENNIK Z DNIA 09 Sierpnia 2013r z uwzględnieniem oznaczeń dodatkowych * Procedury nie objęte

Bardziej szczegółowo

BADANIE DRUTÓW ORTODONTYCZNYCH W ASPEKCIE WYTRZYMAŁOŚCI NA ROZCIĄGANIE

BADANIE DRUTÓW ORTODONTYCZNYCH W ASPEKCIE WYTRZYMAŁOŚCI NA ROZCIĄGANIE WYśSZA SZKOŁA INśYNIERII DENTYSTYCZNEJ BADANIE DRUTÓW ORTODONTYCZNYCH W ASPEKCIE WYTRZYMAŁOŚCI NA ROZCIĄGANIE Praca dyplomowa napisana w Katedrze Mechaniki i Podstaw Konstrukcji Protetycznych pod kierunkiem

Bardziej szczegółowo

Daria Jóźwiak. OTRZYMYWANĄ METODĄ ZOL -śel W ROZTWORZE SZTUCZNEJ KRWI.

Daria Jóźwiak. OTRZYMYWANĄ METODĄ ZOL -śel W ROZTWORZE SZTUCZNEJ KRWI. WYśSZA SZKOŁA INśYNIERI DENTYSTYCZNEJ IM. PROF. MEISSNERA W USTRONIU WYDZIAŁ INśYNIERII DENTYSTYCZNEJ Daria Jóźwiak Temat pracy: ODPORNOŚĆ KOROZYJNA STALI CHIRURGICZNEJ 316L MODYFIKOWANEJ POWŁOKĄ CERAMICZNĄ

Bardziej szczegółowo

CHARAKTER POŁĄCZENIA FAZ METAL - CERAMIKA W OBECNOŚCI OPAKERA

CHARAKTER POŁĄCZENIA FAZ METAL - CERAMIKA W OBECNOŚCI OPAKERA Aktualne Problemy Biomechaniki, nr 4/2010 59 Maciej HAJDUGA, Akademia Techniczno-Humanistyczna w Bielsku-Białej; Wyższa Szkoła Inżynierii Dentystycznej i Nauk Humanistycznych, Katedra Techniki Dentystycznej,

Bardziej szczegółowo

Akademia Morska w Szczecinie Instytut InŜynierii Transportu Zakład Techniki Transportu. Materiałoznawstwo i Nauka o materiałach

Akademia Morska w Szczecinie Instytut InŜynierii Transportu Zakład Techniki Transportu. Materiałoznawstwo i Nauka o materiałach Akademia Morska w Szczecinie Instytut InŜynierii Transportu Zakład Techniki Transportu Instrukcja do ćwiczeń laboratoryjnych z przedmiotów Materiałoznawstwo i Nauka o materiałach Wpływ róŝnych rodzajów

Bardziej szczegółowo

MECHANICZNYCH STOPU CHROMO-KOBALTOWEGO W ZALEśNO NOŚCI OD TECHNOLOGII ODLEWANIA. Joanna Wasylów

MECHANICZNYCH STOPU CHROMO-KOBALTOWEGO W ZALEśNO NOŚCI OD TECHNOLOGII ODLEWANIA. Joanna Wasylów ANALIZA WŁAŚCIWOW CIWOŚCI MECHANICZNYCH STOPU CHROMO-KOBALTOWEGO W ZALEśNO NOŚCI OD TECHNOLOGII ODLEWANIA Joanna Wasylów Błędy podczas projektowania, modelowania i odlewania szkieletu koryguje się w kolejnych

Bardziej szczegółowo

Woski dentystyczne twarde w aspekcie ich właściwości technologicznych. Agnieszka Imiełowska

Woski dentystyczne twarde w aspekcie ich właściwości technologicznych. Agnieszka Imiełowska Woski dentystyczne twarde w aspekcie ich właściwości technologicznych Agnieszka Imiełowska Woski w przeszłości Woski są stosowane w warunkach klinicznych i laboratoryjnych w wielu dziedzinach stomatologii.

Bardziej szczegółowo

MIĘKKIE W ASPEKCIE ICH WŁAŚCIWOŚCI. Ewa Maria Ścieszka

MIĘKKIE W ASPEKCIE ICH WŁAŚCIWOŚCI. Ewa Maria Ścieszka WOSKI DENTYSTYCZNE MIĘKKIE W ASPEKCIE ICH WŁAŚCIWOŚCI TECHNOLOGICZNYCH Ewa Maria Ścieszka Wstęp W medycynie stomatologicznej pierwowzór woskowy stanowiący etap do sporządzenia protezy utraconych tkanek

Bardziej szczegółowo

"DROBNA" RÓŻNICA DLA PODBUDOWY CYRKONOWEJ

DROBNA RÓŻNICA DLA PODBUDOWY CYRKONOWEJ "DROBNA" RÓŻNICA DLA PODBUDOWY CYRKONOWEJ Zrealizowane przez Dominique Olivier WYSOKOTOPLIWA MIKROCERAMIKA FELDSZPATOWA NA WSZELKIE PODBUDOWY Z CYRKONU Vintage ZR jest porcelaną o szczególnie drobnej,

Bardziej szczegółowo

Naturalna. Ekonomiczna. Niezawodna. Ceramco PFZ.

Naturalna. Ekonomiczna. Niezawodna. Ceramco PFZ. Naturalna. Ekonomiczna. Niezawodna. Ceramco PFZ. Naturalna. Ekonomiczna. Niezawodna. Ceramco PFZ. Osiągaj naturalne rezultaty. Niezawodnie i efektywnie. Porcelana Ceramco PFZ została stworzona by zapewnić

Bardziej szczegółowo

Materiały budowlane - systematyka i uwarunkowania właściwości użytkowych

Materiały budowlane - systematyka i uwarunkowania właściwości użytkowych Materiały budowlane - systematyka i uwarunkowania właściwości użytkowych Kompozyty Większość materiałów budowlanych to materiały złożone tzw. KOMPOZYTY składające się z co najmniej dwóch składników występujących

Bardziej szczegółowo

WPŁYW DODATKÓW STOPOWYCH NA WŁASNOŚCI STOPU ALUMINIUM KRZEM O NADEUTEKTYCZNYM SKŁADZIE

WPŁYW DODATKÓW STOPOWYCH NA WŁASNOŚCI STOPU ALUMINIUM KRZEM O NADEUTEKTYCZNYM SKŁADZIE WYDZIAŁ ODLEWNICTWA AGH Oddział Krakowski STOP XXXIV KONFERENCJA NAUKOWA Kraków - 19 listopada 2010 r. Marcin PIĘKOŚ 1, Stanisław RZADKOSZ 2, Janusz KOZANA 3,Witold CIEŚLAK 4 WPŁYW DODATKÓW STOPOWYCH NA

Bardziej szczegółowo

WPŁYW CERAM BONDU NA CHARAKTER POŁĄCZENIA METAL-CERAMIKA

WPŁYW CERAM BONDU NA CHARAKTER POŁĄCZENIA METAL-CERAMIKA Aktualne Problemy Biomechaniki, nr 4/2010 71 Maciej HAJDUGA Akademia Techniczno Humanistyczna w Bielsku-Białej, Wyższa Szkoła Inżynierii Dentystycznej w Ustroniu Tadeusz ZDZIECH Wyższa Szkoła Inżynierii

Bardziej szczegółowo

Mikrostruktura wybranych implantów stomatologicznych w mikroskopie świetlnym i skaningowym mikroskopie elektronowym

Mikrostruktura wybranych implantów stomatologicznych w mikroskopie świetlnym i skaningowym mikroskopie elektronowym WYśSZA SZKOŁA INśYNIERII DENTYSTYCZNEJ IM. PROF. MEISSNERA W USTRONIU WYDZIAŁ INśYNIERII DENTYSTYCZNEJ Mikrostruktura wybranych implantów stomatologicznych w mikroskopie świetlnym i skaningowym mikroskopie

Bardziej szczegółowo

POLITECHNIKA POZNAŃSKA WYDZIAŁ BUDOWY MASZYN I ZARZĄDZANIA

POLITECHNIKA POZNAŃSKA WYDZIAŁ BUDOWY MASZYN I ZARZĄDZANIA POLITECHNIKA POZNAŃSKA WYDZIAŁ BUDOWY MASZYN I ZARZĄDZANIA METODA ELEMENTÓW SKOŃCZONYCH LABORATORIUM COMSOL Multiphysics 3.4 Wykonali: Kamiński Paweł Wesołowski Patryk Wojtkowiak Bartosz Prowadzący: dr

Bardziej szczegółowo

Zespół Szkół Samochodowych

Zespół Szkół Samochodowych Zespół Szkół Samochodowych Podstawy Konstrukcji Maszyn Materiały Konstrukcyjne i Eksploatacyjne Temat: CHARAKTERYSTYKA I OZNACZENIE STALIW. 2016-01-24 1 1. Staliwo powtórzenie. 2. Właściwości staliw. 3.

Bardziej szczegółowo

Dyski CAD/CAM z metali nieszlachetnych

Dyski CAD/CAM z metali nieszlachetnych Dyski CAD/CAM z metali nieszlachetnych Dyski CAD/CAM na bazie kobaltu i tytanu Cała gama materiałów ze stopów nieszlachetnych wyprodukowana w Niemczech. Dla wszystkich znanych zastosowań, z jednego źródła.

Bardziej szczegółowo

Z zamiłowania do perfekcji

Z zamiłowania do perfekcji Z zamiłowania do perfekcji Signum Ceramis Masy do odbudowy bezmetalowej - pojedyncze korony bez podbudowy metalowej, licówki, onlay, inlay - charakteryzacja zębów w protezie akrylowej Signum Essentia Masy

Bardziej szczegółowo

WyŜsza Szkoła InŜynierii Dentystycznej im. prof. Meissnera. ortodontycznego. Promotor: prof. Vaclav Bednar

WyŜsza Szkoła InŜynierii Dentystycznej im. prof. Meissnera. ortodontycznego. Promotor: prof. Vaclav Bednar WyŜsza Szkoła InŜynierii Dentystycznej im. prof. Meissnera Wpływ retencji na wynik leczenia ortodontycznego Ewa Szołkiewicz Promotor: prof. Vaclav Bednar Cel i zakres pracy Celem pracy było przedstawienie

Bardziej szczegółowo

LABORATORIUM NAUKI O MATERIAŁACH

LABORATORIUM NAUKI O MATERIAŁACH Imię i Nazwisko Grupa dziekańska Indeks Ocena (kol.wejściowe) Ocena (sprawozdanie)........................................................... Ćwiczenie: MISW2 Podpis prowadzącego Politechnika Łódzka Wydział

Bardziej szczegółowo

VITA VMK Master Informacja o produkcie

VITA VMK Master Informacja o produkcie Informacja o produkcie VITA pobór koloru VITA komunikacja koloru VITA reprodukcja koloru VITA kontrola koloru Stan z 10.09 Ceramika przeznaczona do napalania na podbudowy metalowe w konwencjonalnym zakresie

Bardziej szczegółowo

Metale i niemetale. Krystyna Sitko

Metale i niemetale. Krystyna Sitko Metale i niemetale Krystyna Sitko Substancje proste czyli pierwiastki dzielimy na : metale np. złoto niemetale np. fosfor półmetale np. krzem Spośród 115 znanych obecnie pierwiastków aż 91 stanowią metale

Bardziej szczegółowo

BADANIE ZMIAN ZACHODZĄCYCH W MASACH Z BENTONITEM POD WPŁYWEM TEMPERATURY METODĄ SPEKTROSKOPII W PODCZERWIENI

BADANIE ZMIAN ZACHODZĄCYCH W MASACH Z BENTONITEM POD WPŁYWEM TEMPERATURY METODĄ SPEKTROSKOPII W PODCZERWIENI BADANIE ZMIAN ZACHODZĄCYCH W MASACH Z BENTONITEM POD WPŁYWEM TEMPERATURY METODĄ SPEKTROSKOPII W PODCZERWIENI BADANIE ZMIAN ZACHODZĄCYCH W MASACH Z BENTONITEM POD WPŁYWEM TEMPERATURY METODĄ SPEKTROSKOPII

Bardziej szczegółowo

Stopy metali nieszlachetnych do odlewania

Stopy metali nieszlachetnych do odlewania Stopy metali nieszlachetnych do odlewania Starbond CoS Starbond CoS Starbond CoS Disc Starbond CoS Disc Starbond CoS SoftDisc Starbond Starbond CoS Soft Disc CoS Powder Starbond CoS Powder Najwyższej jakości

Bardziej szczegółowo

20 LAT DOŚWIADCZENIA WYPOSAśONE LABORATORIUM DOŚWIADCZENIE DYDAKTYCZNE. CIAPdent Tomasz Ciaputa 30-072 Kraków ul.nawojki 4

20 LAT DOŚWIADCZENIA WYPOSAśONE LABORATORIUM DOŚWIADCZENIE DYDAKTYCZNE. CIAPdent Tomasz Ciaputa 30-072 Kraków ul.nawojki 4 Prosimy aby osoby chcące uczestniczyć w szkoleniach kontaktowały się bezpośrednio z nami telefonicznie lub e-mailem ( kursy@ciapdent.pl ). PoniewaŜ obecnie szkolenia są przeprowadzane tylko w systemie

Bardziej szczegółowo

Własności mechaniczne i strukturalne wybranych gipsów w mechanizmie wiązania.

Własności mechaniczne i strukturalne wybranych gipsów w mechanizmie wiązania. WYśSZA SZKOŁA INśYNIERII DENTYSTYCZNEJ im. prof. Meissnera w Ustroniu Własności mechaniczne i strukturalne wybranych gipsów w mechanizmie wiązania. Promotor: Prof. zw. dr hab. n. tech. MACIEJ HAJDUGA Barbara

Bardziej szczegółowo

Budowa przyrządu do pomiaru sił zgryzu występujących na przeciwstawnych zębach siecznych, na bazie tensometrii oporowej.

Budowa przyrządu do pomiaru sił zgryzu występujących na przeciwstawnych zębach siecznych, na bazie tensometrii oporowej. WYśSZA SZKOŁA INśYNIERII DENTYSTYCZNEJ IM. PROF. MEISSNERA W USTRONIU WYDZIAŁ INśYNIERII DENTYSTYCZNEJ Michał Lodek Budowa przyrządu do pomiaru sił zgryzu występujących na przeciwstawnych zębach siecznych,

Bardziej szczegółowo

Nowoczesne materiały konstrukcyjne : wybrane zagadnienia / Wojciech Kucharczyk, Andrzej Mazurkiewicz, Wojciech śurowski. wyd. 3. Radom, cop.

Nowoczesne materiały konstrukcyjne : wybrane zagadnienia / Wojciech Kucharczyk, Andrzej Mazurkiewicz, Wojciech śurowski. wyd. 3. Radom, cop. Nowoczesne materiały konstrukcyjne : wybrane zagadnienia / Wojciech Kucharczyk, Andrzej Mazurkiewicz, Wojciech śurowski. wyd. 3. Radom, cop. 2011 Spis treści Wstęp 9 1. Wysokostopowe staliwa Cr-Ni-Cu -

Bardziej szczegółowo

Ich właściwości zmieniające się w szerokim zakresie w zależności od składu chemicznego (rys) i technologii wytwarzania wyrobu.

Ich właściwości zmieniające się w szerokim zakresie w zależności od składu chemicznego (rys) i technologii wytwarzania wyrobu. STOPY ŻELAZA Ich właściwości zmieniające się w szerokim zakresie w zależności od składu chemicznego (rys) i technologii wytwarzania wyrobu. Ze względu na bardzo dużą ilość stopów żelaza z węglem dla ułatwienia

Bardziej szczegółowo

Dobór materiałów konstrukcyjnych cz. 7

Dobór materiałów konstrukcyjnych cz. 7 Dobór materiałów konstrukcyjnych cz. 7 dr inż. Hanna Smoleńska Katedra Inżynierii Materiałowej i Spajania Wydział Mechaniczny, Politechnika Gdańska Materiały edukacyjne Sprężystość i wytrzymałość Naprężenie

Bardziej szczegółowo

MATERIAŁOZNAWSTWO. Prof. dr hab. inż. Andrzej Zieliński Katedra Inżynierii Materiałowej Pok. 204

MATERIAŁOZNAWSTWO. Prof. dr hab. inż. Andrzej Zieliński Katedra Inżynierii Materiałowej Pok. 204 MATERIAŁOZNAWSTWO Prof. dr hab. inż. Andrzej Zieliński Katedra Inżynierii Materiałowej Pok. 204 PODRĘCZNIKI Leszek A. Dobrzański: Podstawy nauki o materiałach i metaloznawstwo K. Prowans: Materiałoznawstwo

Bardziej szczegółowo

SCENARIUSZ ZAJĘĆ TEMAT: ŚWIAT METALI.

SCENARIUSZ ZAJĘĆ TEMAT: ŚWIAT METALI. SCENARIUSZ ZAJĘĆ Publiczne Gimnazjum w Pajęcznie Klasa II Przedmiot - chemia Prowadzący zajęcia - mgr Bożena Dymek Dział programu SUROWCE I TWORZYWA POCHODZENIA MINERALNEGO TEMAT: ŚWIAT METALI. CELE OGÓLNE:

Bardziej szczegółowo

Nauka o Materiałach dr hab. inż. Mirosław Bućko, prof. AGH B-8, p. 1.13, tel

Nauka o Materiałach dr hab. inż. Mirosław Bućko, prof. AGH B-8, p. 1.13, tel Nauka o Materiałach dr hab. inż. Mirosław Bućko, prof. AGH B-8, p. 1.13, tel. 12 617 3572 www.kcimo.pl, bucko@agh.edu.pl Plan wykładów Monokryształy, Materiały amorficzne i szkła, Polikryształy budowa,

Bardziej szczegółowo

Techniki wytwarzania - odlewnictwo

Techniki wytwarzania - odlewnictwo Techniki wytwarzania - odlewnictwo Główne elementy układu wlewowego Układy wlewowe Struga metalu Przekrój minimalny Produkcja odlewów na świecie Odbieranie ciepła od odlewów przez formę Krystalizacja Schematyczne

Bardziej szczegółowo

PORÓWNANIE WŁASNOŚCI WYBRANYCH WOSKÓW DENTYSTYCZNYCH. Moczulska Anna Maria

PORÓWNANIE WŁASNOŚCI WYBRANYCH WOSKÓW DENTYSTYCZNYCH. Moczulska Anna Maria PORÓWNANIE WŁASNOŚCI WYBRANYCH WOSKÓW DENTYSTYCZNYCH Moczulska Anna Maria Wstęp W szybko rozwijającej się współczesnej protetyce wykorzystuje się rozmaite materiały naturalne i syntetyczne. Woski dentystyczne

Bardziej szczegółowo

Odkryj kolejny wymiar naturalnego piękna. Charisma Diamond.

Odkryj kolejny wymiar naturalnego piękna. Charisma Diamond. Odkryj kolejny wymiar naturalnego piękna. Charisma Diamond. Naturalne piękno Odkryj kolejny wymiar naturalnego piękna. Przedstawiamy Charisma Diamond. Po pięciu latach badań, Heraeus z dumą wprowadza Charisma

Bardziej szczegółowo

Technologie Materiałowe II Spajanie materiałów

Technologie Materiałowe II Spajanie materiałów KATEDRA INŻYNIERII MATERIAŁOWEJ I SPAJANIA ZAKŁAD INŻYNIERII SPAJANIA Technologie Materiałowe II Spajanie materiałów Wykład 12 Lutowanie miękkie (SOLDERING) i twarde (BRAZING) dr inż. Dariusz Fydrych Kierunek

Bardziej szczegółowo

ZAKRES AKREDYTACJI LABORATORIUM BADAWCZEGO Nr AB 193

ZAKRES AKREDYTACJI LABORATORIUM BADAWCZEGO Nr AB 193 ZAKRES AKREDYTACJI LABORATORIUM BADAWCZEGO Nr AB 193 wydany przez POLSKIE CENTRUM AKREDYTACJI 01-382 Warszawa ul. Szczotkarska 42 Wydanie nr 15, Data wydania: 8 października 2015 r. AB 193 Kod identyfikacji

Bardziej szczegółowo

W tygle używane do topienia (grzanie indukcyjne) metali (szlachetnych) W płyty piecowe / płyty ślizgowe / wyposażenie pieca

W tygle używane do topienia (grzanie indukcyjne) metali (szlachetnych) W płyty piecowe / płyty ślizgowe / wyposażenie pieca FRIALIT -DEGUSSIT ZAAWANSOWANA CERAMIKA TECHNICZNA DEGUSSIT ZR25 Zastosowanie: Szok termiczny i wysokie temperatury, izolacja Materiał: Mg-PSZ (ZrO2) DEGUSSIT ZR25 Cyrkon znany jest z wysokiej wytrzymałości

Bardziej szczegółowo

MATERIAŁY SUPERTWARDE

MATERIAŁY SUPERTWARDE MATERIAŁY SUPERTWARDE Twarde i supertwarde materiały Twarde i bardzo twarde materiały są potrzebne w takich przemysłowych zastosowaniach jak szlifowanie i polerowanie, cięcie, prasowanie, synteza i badania

Bardziej szczegółowo

ZAKRES AKREDYTACJI LABORATORIUM BADAWCZEGO Nr AB 097

ZAKRES AKREDYTACJI LABORATORIUM BADAWCZEGO Nr AB 097 ZAKRES AKREDYTACJI LABORATORIUM BADAWCZEGO Nr AB 097 wydany przez POLSKIE CENTRUM AKREDYTACJI 01-382 Warszawa, ul. Szczotkarska 42 Wydanie nr 14 Data wydania: 5 lutego 2016 r. AB 097 Kod identyfikacji

Bardziej szczegółowo

ODPORNOŚĆ KOROZYJNA STALI 316L W PŁYNACH USTROJOWYCH CZŁOWIEKA

ODPORNOŚĆ KOROZYJNA STALI 316L W PŁYNACH USTROJOWYCH CZŁOWIEKA WyŜsza Szkoła InŜynierii Dentystycznej im. prof. Meissnera w Ustroniu ODPORNOŚĆ KOROZYJNA STALI 316L W PŁYNACH USTROJOWYCH CZŁOWIEKA Magdalena Puda Promotor: Dr inŝ. Jacek Grzegorz Chęcmanowski Cel pracy

Bardziej szczegółowo

INSTYTUT INŻYNIERII MATERIAŁOWEJ PŁ LABORATORIUM TECHNOLOGII POWŁOK OCHRONNYCH ĆWICZENIE 2

INSTYTUT INŻYNIERII MATERIAŁOWEJ PŁ LABORATORIUM TECHNOLOGII POWŁOK OCHRONNYCH ĆWICZENIE 2 INSTYTUT INŻYNIERII MATERIAŁOWEJ PŁ LABORATORIUM TECHNOLOGII POWŁOK OCHRONNYCH ĆWICZENIE 2 BADANIA ODPORNOŚCI NA KOROZJĘ ELEKTROCHEMICZNĄ SYSTEMÓW POWŁOKOWYCH 1. WSTĘP TEORETYCZNY Odporność na korozję

Bardziej szczegółowo

BEAUTIFIL Flow Plus PŁYNNY HYBRYDOWY MATERIAŁ ODBUDOWUJĄCY DO ZĘBÓW PRZEDNICH I BOCZNYCH

BEAUTIFIL Flow Plus PŁYNNY HYBRYDOWY MATERIAŁ ODBUDOWUJĄCY DO ZĘBÓW PRZEDNICH I BOCZNYCH PŁYNNY HYBRYDOWY MATERIAŁ ODBUDOWUJĄCY DO ZĘBÓW PRZEDNICH I BOCZNYCH SIŁA HYBRYDY Cechą systemu jest zdolność przenikania światła rozproszonego analogiczna do szkliwa i zębiny, niezwykła plastyczność materiału

Bardziej szczegółowo

MATERIAŁY SPIEKANE (SPIEKI)

MATERIAŁY SPIEKANE (SPIEKI) MATERIAŁY SPIEKANE (SPIEKI) Metalurgia proszków jest dziedziną techniki, obejmującą metody wytwarzania proszków metali lub ich mieszanin z proszkami niemetali oraz otrzymywania wyrobów z tych proszków

Bardziej szczegółowo

prosto i łatwo, piękny UŚMIECH

prosto i łatwo, piękny UŚMIECH prosto i łatwo, piękny UŚMIECH logiczny, innowacyjny system do uzupełnień stworzony, aby za każdym razem oszczędzać czas Your Smile. Our Vision. Jak skład zęba wpływa na jego kolor. Ponieważ kolor zęba

Bardziej szczegółowo

1. OZNACZANIE STALI WEDŁUG NORM EUROPEJSKICH

1. OZNACZANIE STALI WEDŁUG NORM EUROPEJSKICH 1. OZNACZANIE STALI WEDŁUG NORM EUROPEJSKICH Zgodnie z Normami Europejskimi obowiązują dwa systemy oznaczania stali: znakowy (według PN-EN 10027-1: 1994); znak stali składa się z symboli literowych i cyfr;

Bardziej szczegółowo

Zakład Chemii Medycznej PUM. Metale w stomatologii

Zakład Chemii Medycznej PUM. Metale w stomatologii Zakład Chemii Medycznej PUM Metale w stomatologii 1 Właściwości metali Metale zazwyczaj są: twarde, połyskliwe, mają dużą gęstość zależną od masy atomowej pierwiastka i typu struktury krystalicznej, która

Bardziej szczegółowo

Metody badań materiałów konstrukcyjnych

Metody badań materiałów konstrukcyjnych Wyznaczanie stałych materiałowych Nr ćwiczenia: 1 Wyznaczyć stałe materiałowe dla zadanych materiałów. Maszyna wytrzymałościowa INSTRON 3367. Stanowisko do badania wytrzymałości na skręcanie. Skalibrować

Bardziej szczegółowo

Odbudowa funkcji i estetyki przy użyciu ceramiki ANTAGON

Odbudowa funkcji i estetyki przy użyciu ceramiki ANTAGON Rekonstrukcja wysokości zwarcia za pomocą licówek i koron pełnoceramicznych Odbudowa funkcji i estetyki przy użyciu ceramiki ANTAGON Tech. dent. Iwona Wilkowska, Łódź Z powodu znacznego starcia zębów doszło

Bardziej szczegółowo

KLIWOŚCI WYZNACZANIE NASIĄKLIWO. eu dział laboratoria. Więcej na: www.tremolo.prv.pl, www.tremolo.elektroda.eu. Robert Gabor, Krzysztof Klepacz

KLIWOŚCI WYZNACZANIE NASIĄKLIWO. eu dział laboratoria. Więcej na: www.tremolo.prv.pl, www.tremolo.elektroda.eu. Robert Gabor, Krzysztof Klepacz Robert Gabor, Krzysztof Klepacz WYZNACZANIE NASIĄKLIWO KLIWOŚCI Więcej na: www.tremolo.prv.pl, www.tremolo.elektroda.eu eu dział laboratoria Materiały ceramiczne Materiały ceramiczne są tworzone głównie

Bardziej szczegółowo

lek. dent. Kamila Wróbel-Bednarz

lek. dent. Kamila Wróbel-Bednarz WARSZAWSKI UNIWERSYTET MEDYCZNY WYDZIAŁ LEKARSKO DENTYSTYCZNY KATEDRA PROTETYKI STOMATOLOGICZNEJ lek. dent. Kamila Wróbel-Bednarz Analiza zjawisk mechanicznych zachodzących w układzie ząb cement wkład

Bardziej szczegółowo

Zakład Chemii Medycznej PUM. Metale w stomatologii

Zakład Chemii Medycznej PUM. Metale w stomatologii Zakład Chemii Medycznej PUM Metale w stomatologii 1 Właściwości metali Metale zazwyczaj są: twarde, połyskliwe, mają dużą gęstość zależną od masy atomowej pierwiastka i typu struktury krystalicznej, która

Bardziej szczegółowo

Korozja drutów ortodontycznych typu Remanium o zróŝnicowanej średnicy w roztworze sztucznej śliny w warunkach stanu zapalnego

Korozja drutów ortodontycznych typu Remanium o zróŝnicowanej średnicy w roztworze sztucznej śliny w warunkach stanu zapalnego Korozja drutów ortodontycznych typu Remanium o zróŝnicowanej średnicy w roztworze sztucznej śliny w warunkach stanu zapalnego Marta Rydzewska-Wojnecka WyŜsza Szkoła InŜynierii Dentystycznej w Ustroniu

Bardziej szczegółowo

FRIATEC AG. Ceramics Division FRIDURIT FRIALIT-DEGUSSIT

FRIATEC AG. Ceramics Division FRIDURIT FRIALIT-DEGUSSIT FRIATEC AG Ceramics Division FRIDURIT FRIALIT-DEGUSSIT FRIALIT-DEGUSSIT Ceramika tlenkowa Budowa dla klienta konkretnego rozwiązania osiąga się poprzez zespół doświadczonych inżynierów i techników w Zakładzie

Bardziej szczegółowo

Drewno. Zalety: Wady:

Drewno. Zalety: Wady: Drewno Drewno to naturalny surowiec w pełni odnawialny. Dzięki racjonalnej gospodarce leśnej w Polsce zwiększają się nie tylko zasoby drewna, lecz także powierzchnia lasów. łatwość w obróbce, lekkość i

Bardziej szczegółowo

1. Wstęp. O wkładach koronowych.

1. Wstęp. O wkładach koronowych. 1. Wstęp O wkładach koronowych. Wkłady koronowe są uznaną metodą rekonstrukcji utraconych twardych tkanek zęba (fot.1-3). Ich kształt oraz wielkość zależą od klasy ubytku (klasyfikacja według Blacka).W

Bardziej szczegółowo

Materiały do laboratorium Przygotowanie Nowego Wyrobu dotyczące metody elementów skończonych (MES) Opracowała: dr inŝ.

Materiały do laboratorium Przygotowanie Nowego Wyrobu dotyczące metody elementów skończonych (MES) Opracowała: dr inŝ. Materiały do laboratorium Przygotowanie Nowego Wyrobu dotyczące metody elementów skończonych (MES) Opracowała: dr inŝ. Jolanta Zimmerman 1. Wprowadzenie do metody elementów skończonych Działanie rzeczywistych

Bardziej szczegółowo

Chłodnice CuproBraze to nasza specjalność

Chłodnice CuproBraze to nasza specjalność Chłodnice CuproBraze to nasza specjalność Dlaczego technologia CuproBraze jest doskonałym wyborem? LUTOWANIE TWARDE 450 C LUTOWANIE MIĘKKIE 1000 C 800 C 600 C 400 C 200 C Topienie miedzi Topienie aluminium

Bardziej szczegółowo

WYTRZYMAŁOŚĆ POŁĄCZEŃ KLEJOWYCH WYKONANYCH NA BAZIE KLEJÓW EPOKSYDOWYCH MODYFIKOWANYCH MONTMORYLONITEM

WYTRZYMAŁOŚĆ POŁĄCZEŃ KLEJOWYCH WYKONANYCH NA BAZIE KLEJÓW EPOKSYDOWYCH MODYFIKOWANYCH MONTMORYLONITEM KATARZYNA BIRUK-URBAN WYTRZYMAŁOŚĆ POŁĄCZEŃ KLEJOWYCH WYKONANYCH NA BAZIE KLEJÓW EPOKSYDOWYCH MODYFIKOWANYCH MONTMORYLONITEM 1. WPROWADZENIE W ostatnich latach można zauważyć bardzo szerokie zastosowanie

Bardziej szczegółowo

w_08 Chemia mineralnych materiałów budowlanych c.d. Chemia metali budowlanych

w_08 Chemia mineralnych materiałów budowlanych c.d. Chemia metali budowlanych w_08 Chemia mineralnych materiałów budowlanych c.d. Chemia metali budowlanych Spoiwa krzemianowe Kompozyty krzemianowe (silikatowe) kity, zaprawy, farby szkło wodne Na 2 SiO 3 + 2H 2 O H 2 SiO 3 +

Bardziej szczegółowo

metali i stopów

metali i stopów metali i stopów 2013-10-20 1 Układ SI Międzynarodowy Układ Jednostek Miar zatwierdzony w 1960 (później modyfikowany) przez Generalną Konferencję Miar. Jest stworzony w oparciu o metryczny system miar.

Bardziej szczegółowo

Budowa. drewna. Gatunki drewna. Wilgotność drewna w przekroju. Pozyskiwanie drewna budowlanego - sortyment tarcicy. Budowa drewna iglastego

Budowa. drewna. Gatunki drewna. Wilgotność drewna w przekroju. Pozyskiwanie drewna budowlanego - sortyment tarcicy. Budowa drewna iglastego Przekrój poprzeczny Budowa i właściwości drewna Budowa drewna iglastego Przekrój promienisty Przekrój styczny Budowa drewna liś liściastego (brzoza) Gatunki drewna Przekrój poprzeczny wybrane przykłady

Bardziej szczegółowo

CHARAKTERYSTYKA ZMIAN STRUKTURALNYCH W WARSTWIE POŁĄCZENIA SPAJANYCH WYBUCHOWO BIMETALI

CHARAKTERYSTYKA ZMIAN STRUKTURALNYCH W WARSTWIE POŁĄCZENIA SPAJANYCH WYBUCHOWO BIMETALI Mariusz Prażmowski 1, Henryk Paul 1,2, Fabian Żok 1,3, Aleksander Gałka 3, Zygmunt Szulc 3 1 Politechnika Opolska, ul. Mikołajczyka 5, Opole. 2 Instytut Metalurgii i Inżynierii Materiałowej PAN, ul. Reymonta

Bardziej szczegółowo

Materiały dydaktyczne. Semestr IV. Laboratorium

Materiały dydaktyczne. Semestr IV. Laboratorium Materiały dydaktyczne Wytrzymałość materiałów Semestr IV Laboratorium 1 Temat: Statyczna zwykła próba rozciągania metali. Praktyczne przeprowadzenie statycznej próby rozciągania metali, oraz zapoznanie

Bardziej szczegółowo

http://www.chem.uw.edu.pl/people/ AMyslinski/Kaim/cze14.pdf BUDOWNICTWO Materiały kompozytowe nadają się do użycia w budownictwie w szerokiej gamie zastosowań: elementy wzmacniające przemysłowych

Bardziej szczegółowo

Akademia Morska w Szczecinie Instytut InŜynierii Transportu Zakład Techniki Transportu. Materiałoznawstwo i Nauka o materiałach

Akademia Morska w Szczecinie Instytut InŜynierii Transportu Zakład Techniki Transportu. Materiałoznawstwo i Nauka o materiałach Akademia Morska w Szczecinie Instytut InŜynierii Transportu Zakład Techniki Transportu Instrukcja do ćwiczeń laboratoryjnych z przedmiotów Materiałoznawstwo i Nauka o materiałach Identyfikacja materiałów

Bardziej szczegółowo

Materiały budowlane i instalacyjne Kod przedmiotu

Materiały budowlane i instalacyjne Kod przedmiotu Materiały budowlane i instalacyjne - opis przedmiotu Informacje ogólne Nazwa przedmiotu Materiały budowlane i instalacyjne Kod przedmiotu 06.4-WI-EKP-Matbudiinst-S16 Wydział Kierunek Wydział Budownictwa,

Bardziej szczegółowo

Rys.59. Przekrój poziomy ściany

Rys.59. Przekrój poziomy ściany Obliczenia dla ściany wewnętrznej z uwzględnieniem cięŝaru podciągu Obliczenia ściany wewnętrznej wykonano dla ściany, na której oparte są belki stropowe o największej rozpiętości. Zebranie obciąŝeń jednostkowych-

Bardziej szczegółowo

Deklaracja właściwości użytkowych wyrobu budowlanego StoPur EZ 505

Deklaracja właściwości użytkowych wyrobu budowlanego StoPur EZ 505 1 / 7 użytkowych wyrobu budowlanego StoPur EZ 505 Kod identyfikacyjny typu produktu PROD0519 StoPur EZ 505 Zastosowanie EN 1504-2: Produkt chroniący powierzchnię powłoka ochrona przed wnikaniem substancji

Bardziej szczegółowo

Od rysunku do licowania korony zęba przedniego

Od rysunku do licowania korony zęba przedniego tech. dent. Björn Maier, tłum. mgr tech. dent. Marta Szumińska-Mrówka Od rysunku do licowania korony zęba przedniego Björn Maier podchodzi do techniki dentystycznej z pasją i zaangażowaniem. W artykule

Bardziej szczegółowo

TOWAROZNAWSTWO ARTYKUŁÓW PRZEMYSŁOWYCH

TOWAROZNAWSTWO ARTYKUŁÓW PRZEMYSŁOWYCH TOWAROZNAWSTWO ARTYKUŁÓW PRZEMYSŁOWYCH Prowadzący: prof. dr hab. inż. Henryk GALINA, H-245, tel. 865 1750, 603 950 952 dr inż. Jaromir LECHOWICZ, H-244, tel. 865 1416 Katedra Technologii i Materiałoznawstwa

Bardziej szczegółowo

WYJAŚNIENIE ORAZ ZMIANA TREŚCI SIWZ

WYJAŚNIENIE ORAZ ZMIANA TREŚCI SIWZ Wydział Zamówień Publicznych ul. Grunwaldzka 37 43-600 Jaworzno tel. +48 32 618 52 02 fax.+48 32 615 08 62 Jaworzno, dnia 20.07.2011 r. Wykonawcy zainteresowani udziałem w postępowaniu o udzielenie zamówienia

Bardziej szczegółowo

POLITECHNIKA POZNAŃSKA

POLITECHNIKA POZNAŃSKA POLITECHNIKA POZNAŃSKA WYDZIAŁ BUDOWY MASZYN I ZARZĄDZANIA MODELOWANIE I SYMULACJA ZAGADNIEŃ BIOMEDYCZNYCH Symulacja naprężeń i przemieszczeń materiału w koronie implantu zęba podczas zgryzu Wykonali:

Bardziej szczegółowo

BADANIA WŁASNOŚCI MECHANICZNYCH MATERIAŁÓW KONSTRUKCYJNYCH 1. Próba rozciągania metali w temperaturze otoczenia (zg. z PN-EN :2002)

BADANIA WŁASNOŚCI MECHANICZNYCH MATERIAŁÓW KONSTRUKCYJNYCH 1. Próba rozciągania metali w temperaturze otoczenia (zg. z PN-EN :2002) Nazwisko i imię... Akademia Górniczo-Hutnicza Nazwisko i imię... Laboratorium z Wytrzymałości Materiałów Wydział... Katedra Wytrzymałości Materiałów Rok... Grupa... i Konstrukcji Data ćwiczenia... Ocena...

Bardziej szczegółowo

PODSTAWY INŻYNIERII MATERIAŁOWEJ. Publikacja współfinansowana ze środków Unii Europejskiej w ramach Europejskiego Funduszu Społecznego

PODSTAWY INŻYNIERII MATERIAŁOWEJ. Publikacja współfinansowana ze środków Unii Europejskiej w ramach Europejskiego Funduszu Społecznego PODSTAWY INŻYNIERII MATERIAŁOWEJ Publikacja współfinansowana ze środków Unii Europejskiej w ramach Europejskiego Funduszu Społecznego WPROWADZENIE 1. GENEZA INŻYNIERII MATERIAŁOWEJ 2. KLASYFIKACJA MATERIAŁÓW

Bardziej szczegółowo

LABORATORIUM KOROZJI MATERIAŁÓW PROTETYCZNYCH

LABORATORIUM KOROZJI MATERIAŁÓW PROTETYCZNYCH INSTYTUT INŻYNIERII MATERIAŁOWEJ POLITECHNIKA ŁÓDZKA INSTRUKCJA DO ĆWICZEŃ LABORATORYJNYCH LABORATORIUM KOROZJI MATERIAŁÓW PROTETYCZNYCH KOROZJA W STOPACH METALI GRUPY CO-CR I NI-CR CEL ĆWICZENIA Celem

Bardziej szczegółowo

CEMENTY PROWIZORYCZNE & OSTATECZNE

CEMENTY PROWIZORYCZNE & OSTATECZNE CEMENTY PROWIZORYCZNE & OSTATECZNE KROMOGLASS 2 KROMOGLASS: cementy na bazie szkła-jonomerowego, rozrabiane z wodą 2 3 Rozrabiany z wodą, jest zalecany do wypełniania ubytków w zębach mlecznych klasy 1.

Bardziej szczegółowo

Nowoczesne metody metalurgii proszków. Dr inż. Hanna Smoleńska Materiały edukacyjne DO UŻYTKU WEWNĘTRZNEGO Część III

Nowoczesne metody metalurgii proszków. Dr inż. Hanna Smoleńska Materiały edukacyjne DO UŻYTKU WEWNĘTRZNEGO Część III Nowoczesne metody metalurgii proszków Dr inż. Hanna Smoleńska Materiały edukacyjne DO UŻYTKU WEWNĘTRZNEGO Część III Metal injection moulding (MIM)- formowanie wtryskowe Metoda ta pozwala na wytwarzanie

Bardziej szczegółowo

OK Autrod 1070 (OK Autrod 18.01)*

OK Autrod 1070 (OK Autrod 18.01)* OK Autrod 1070 (OK Autrod 18.01)* EN ISO 18273: S Al 1070 (Al99,7) Drut do spawania czystego aluminium, odporny na działanie czynników chemicznych i korozję atmosferyczną. Posiada dobre właściwości spawalnicze.

Bardziej szczegółowo

Piny pozycjonujące i piny do zgrzewania dla przemysłu samochodowego FRIALIT -DEGUSSIT ceramika tlenkowa

Piny pozycjonujące i piny do zgrzewania dla przemysłu samochodowego FRIALIT -DEGUSSIT ceramika tlenkowa Piny pozycjonujące i piny do zgrzewania dla przemysłu samochodowego FRIALIT -DEGUSSIT ceramika tlenkowa Większa perfekcja i precyzja podczas produkcji samochodu FRIALIT -DEGUSSIT ceramika tlenkowa 2 Komponenty

Bardziej szczegółowo

O naszej konkurencyjności decydują: wysokie parametry jakościowe produktów, rzetelna obsługa, terminowość realizacji zamówień.

O naszej konkurencyjności decydują: wysokie parametry jakościowe produktów, rzetelna obsługa, terminowość realizacji zamówień. IMPEXMETAL S.A. Huta Aluminium Konin jest obecna na rynku europejskim od wielu lat. Łączymy w sobie cechy doświadczonego producenta i dostawcy otwartego na rynek oraz potrzeby klientów. Nasza strategia

Bardziej szczegółowo

LFC Ceramika niskotopliwa instrukcja stosowania

LFC Ceramika niskotopliwa instrukcja stosowania LFC Ceramika niskotopliwa instrukcja stosowania Przeznaczenie LFC jest hydrotermalną ceramiką stomatologiczną przeznaczoną specjalnie do niskotopliwych napraw ceramicznych oraz korekt koron i mostków licowanych

Bardziej szczegółowo

ĆWICZENIE 1 STATYCZNA PRÓBA ROZCIĄGANIA METALI - UPROSZCZONA. 1. Protokół próby rozciągania Rodzaj badanego materiału. 1.2.

ĆWICZENIE 1 STATYCZNA PRÓBA ROZCIĄGANIA METALI - UPROSZCZONA. 1. Protokół próby rozciągania Rodzaj badanego materiału. 1.2. Ocena Laboratorium Dydaktyczne Zakład Wytrzymałości Materiałów, W2/Z7 Dzień i godzina ćw. Imię i Nazwisko ĆWICZENIE 1 STATYCZNA PRÓBA ROZCIĄGANIA METALI - UPROSZCZONA 1. Protokół próby rozciągania 1.1.

Bardziej szczegółowo

POLITECHNIKA OPOLSKA WYDZIAŁ BUDOWNICTWA Katedra Inżynierii Materiałów Budowlanych Laboratorium Materiałów Budowlanych. Raport LMB 326/2012

POLITECHNIKA OPOLSKA WYDZIAŁ BUDOWNICTWA Katedra Inżynierii Materiałów Budowlanych Laboratorium Materiałów Budowlanych. Raport LMB 326/2012 POLITECHNIKA OPOLSKA WYDZIAŁ BUDOWNICTWA Katedra Inżynierii Materiałów Budowlanych Laboratorium Materiałów Budowlanych Raport 326/2012 WDROŻENIE WYNIKÓW BADAŃ WYTRZYMAŁOŚCI BETONU NA ŚCISKANIE ORAZ GŁĘBOKOŚCI

Bardziej szczegółowo
