CARMO. Prehardened cold work tool steel for car body dies
|
|
- Aleksandra Marczak
- 8 lat temu
- Przeglądów:
Transkrypt
1 Prehardened cold work tool steel for car body dies

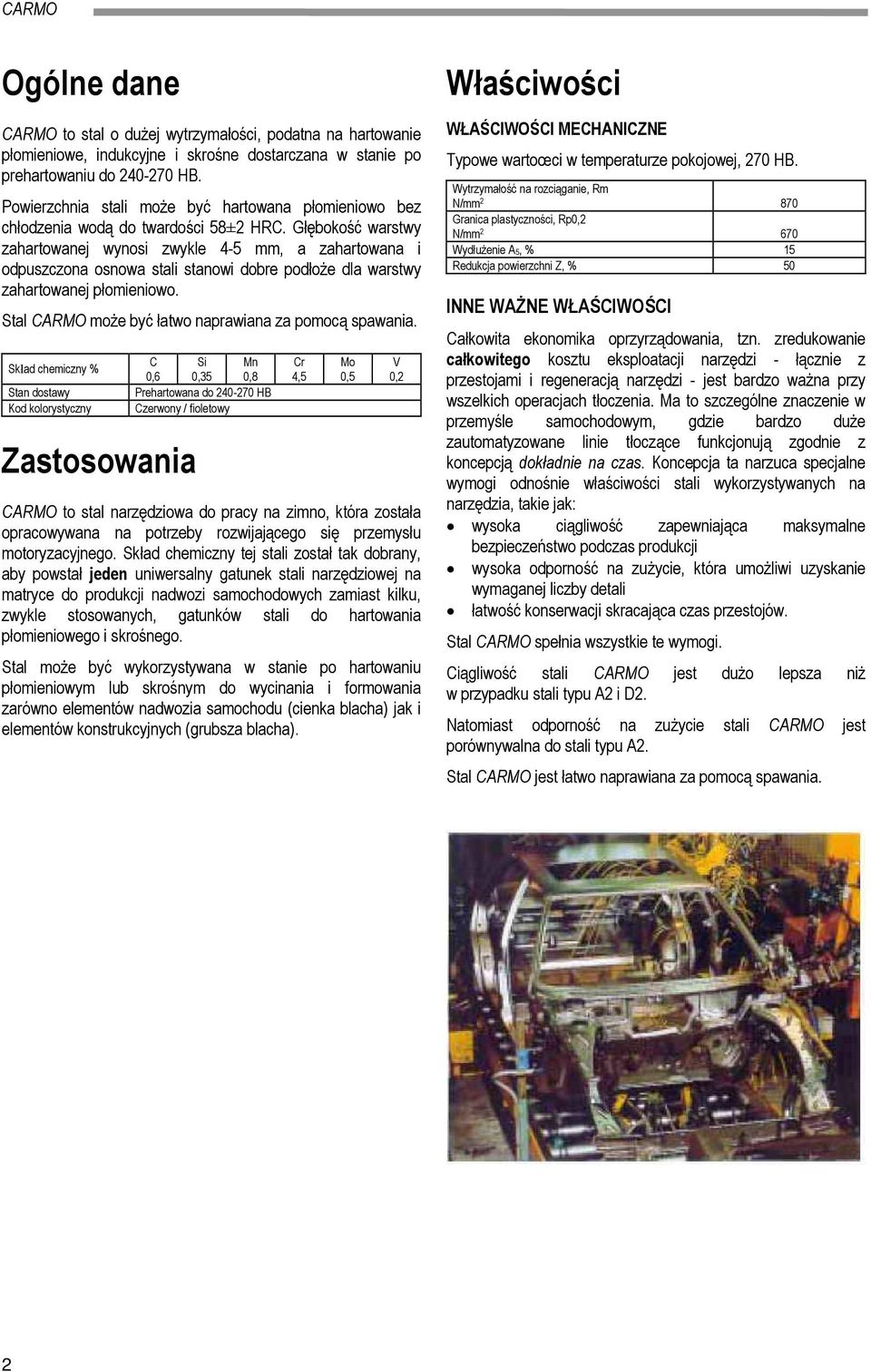

2 Ogólne dane CARMO to stal o dużej wytrzymałości, podatna na hartowanie płomieniowe, indukcyjne i skrośne dostarczana w stanie po prehartowaniu do HB. Powierzchnia stali może być hartowana płomieniowo bez chłodzenia wodą do twardości 58±2 HRC. Głębokość warstwy zahartowanej wynosi zwykle 4-5 mm, a zahartowana i odpuszczona osnowa stali stanowi dobre podłoże dla warstwy zahartowanej płomieniowo. Stal CARMO może być łatwo naprawiana za pomocą spawania. Skład chemiczny % Stan dostawy Kod kolorystyczny Zastosowania C 0,6 Si 0,35 Mn 0,8 Prehartowana do HB Czerwony / fioletowy Cr 4,5 Mo 0,5 V 0,2 CARMO to stal narzędziowa do pracy na zimno, która została opracowywana na potrzeby rozwijającego się przemysłu motoryzacyjnego. Skład chemiczny tej stali został tak dobrany, aby powstał jeden uniwersalny gatunek stali narzędziowej na matryce do produkcji nadwozi samochodowych zamiast kilku, zwykle stosowanych, gatunków stali do hartowania płomieniowego i skrośnego. Stal może być wykorzystywana w stanie po hartowaniu płomieniowym lub skrośnym do wycinania i formowania zarówno elementów nadwozia samochodu (cienka blacha) jak i elementów konstrukcyjnych (grubsza blacha). Właściwości WŁAŚCIWOŚCI MECHANICZNE Typowe wartoœci w temperaturze pokojowej, 270 HB. Wytrzymałość na rozciąganie, Rm N/mm Granica plastyczności, Rp0,2 N/mm Wydłużenie A5, % 15 Redukcja powierzchni Z, % 50 INNE WAŻNE WŁAŚCIWOŚCI Całkowita ekonomika oprzyrządowania, tzn. zredukowanie całkowitego kosztu eksploatacji narzędzi - łącznie z przestojami i regeneracją narzędzi - jest bardzo ważna przy wszelkich operacjach tłoczenia. Ma to szczególne znaczenie w przemyśle samochodowym, gdzie bardzo duże zautomatyzowane linie tłoczące funkcjonują zgodnie z koncepcją dokładnie na czas. Koncepcja ta narzuca specjalne wymogi odnośnie właściwości stali wykorzystywanych na narzędzia, takie jak: wysoka ciągliwość zapewniająca maksymalne bezpieczeństwo podczas produkcji wysoka odporność na zużycie, która umożliwi uzyskanie wymaganej liczby detali łatwość konserwacji skracająca czas przestojów. Stal CARMO spełnia wszystkie te wymogi. Ciągliwość stali CARMO jest dużo lepsza niż w przypadku stali typu A2 i D2. Natomiast odporność na zużycie stali CARMO jest porównywalna do stali typu A2. Stal CARMO jest łatwo naprawiana za pomocą spawania. 2

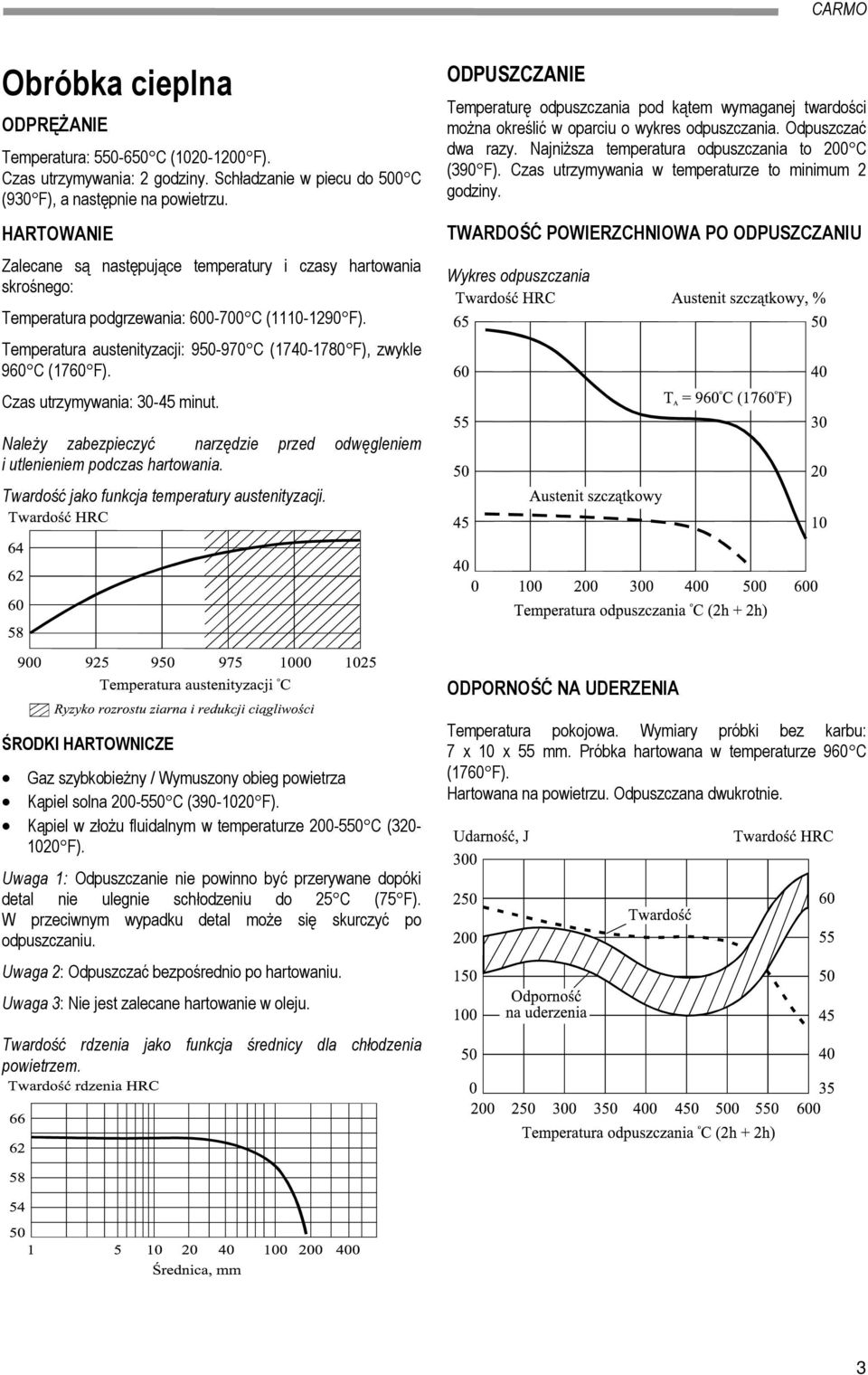

3 Obróbka cieplna ODPRĘŻANIE Temperatura: C ( F). Czas utrzymywania: 2 godziny. Schładzanie w piecu do 500 C (930 F), a następnie na powietrzu. HARTOWANIE Zalecane są następujące temperatury i czasy hartowania skrośnego: Temperatura podgrzewania: C ( F). Temperatura austenityzacji: C ( F), zwykle 960 C (1760 F). Czas utrzymywania: minut. ODPUSZCZANIE Temperaturę odpuszczania pod kątem wymaganej twardości można określić w oparciu o wykres odpuszczania. Odpuszczać dwa razy. Najniższa temperatura odpuszczania to 200 C (390 F). Czas utrzymywania w temperaturze to minimum 2 godziny. TWARDOŚĆ POWIERZCHNIOWA PO ODPUSZCZANIU Wykres odpuszczania Należy zabezpieczyć narzędzie przed odwęgleniem i utlenieniem podczas hartowania. Twardość jako funkcja temperatury austenityzacji. ODPORNOŚĆ NA UDERZENIA ŚRODKI HARTOWNICZE Gaz szybkobieżny / Wymuszony obieg powietrza Kąpiel solna C ( F). Kąpiel w złożu fluidalnym w temperaturze C ( F). Uwaga 1: Odpuszczanie nie powinno być przerywane dopóki detal nie ulegnie schłodzeniu do 25 C (75 F). W przeciwnym wypadku detal może się skurczyć po odpuszczaniu. Uwaga 2: Odpuszczać bezpośrednio po hartowaniu. Uwaga 3: Nie jest zalecane hartowanie w oleju. Temperatura pokojowa. Wymiary próbki bez karbu: 7 x 10 x 55 mm. Próbka hartowana w temperaturze 960 C (1760 F). Hartowana na powietrzu. Odpuszczana dwukrotnie. Twardość rdzenia jako funkcja średnicy dla chłodzenia powietrzem. 3

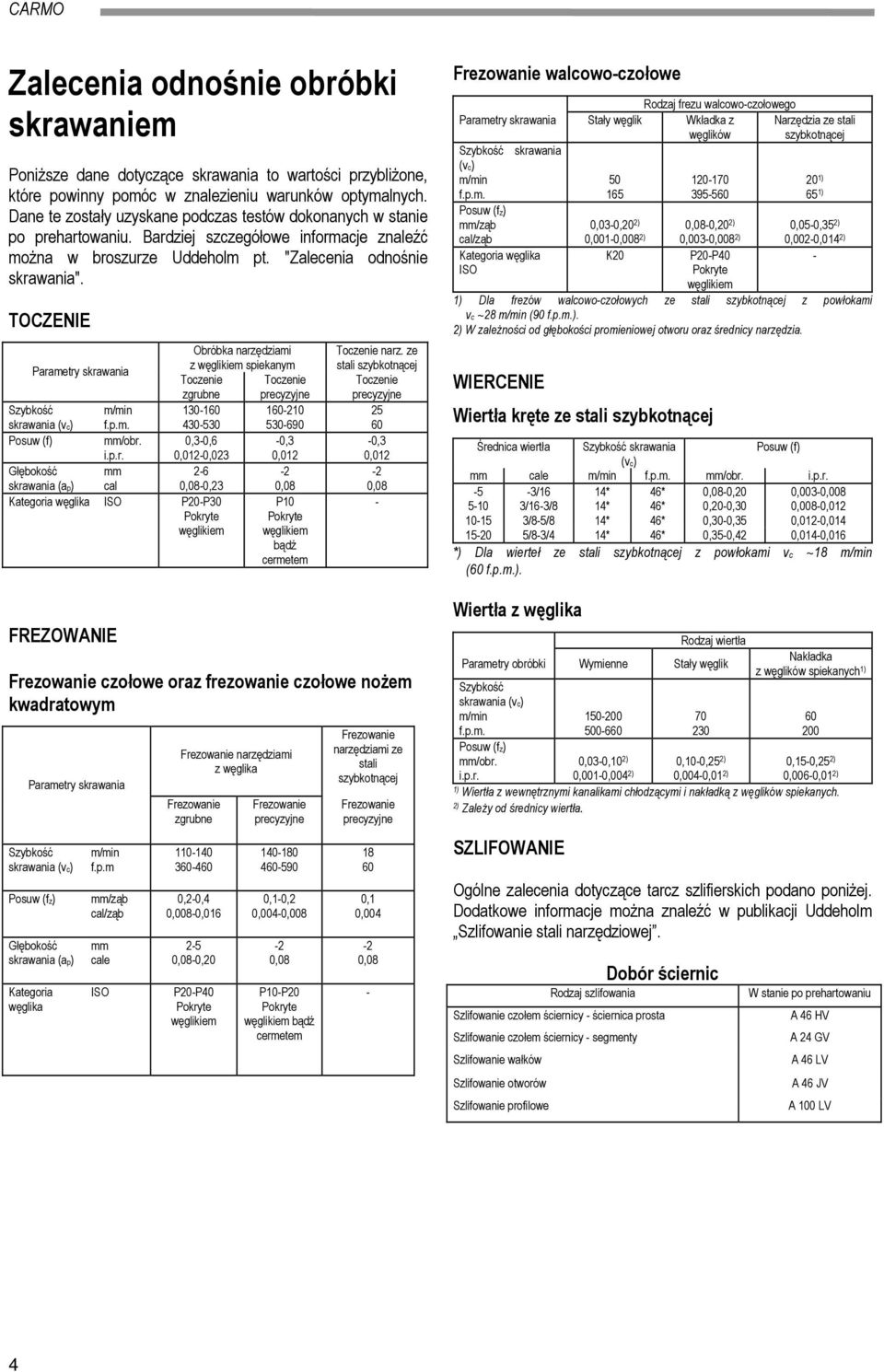

4 Zalecenia odnośnie obróbki skrawaniem Poniższe dane dotyczące skrawania to wartości przybliżone, które powinny pomóc w znalezieniu warunków optymalnych. Dane te zostały uzyskane podczas testów dokonanych w stanie po prehartowaniu. Bardziej szczegółowe informacje znaleźć można w broszurze Uddeholm pt. "Zalecenia odnośnie skrawania". TOCZENIE Obróbka narzędziami Parametry skrawania z węglikiem spiekanym Toczenie Toczenie zgrubne precyzyjne Szybkość skrawania (vc) f.p.m Posuw (f) mm/obr. 0,3-0,6-0,3 i.p.r. 0,012-0,023 0,012 Głębokość mm 2-6 skrawania (ap) cal -0,23 Kategoria węglika ISO P20-P30 P10 węglikiem węglikiem bądź cermetem FREZOWANIE Toczenie narz. ze stali szybkotnącej Toczenie precyzyjne ,3 0,012 - czołowe oraz frezowanie czołowe nożem kwadratowym Parametry skrawania Szybkość skrawania (vc) Posuw (fz) Głębokość skrawania (ap) Kategoria węglika f.p.m mm/ząb cal/ząb mm cale ISO narzędziami z węglika zgrubne ,2-0,4 0,008-0, ,20 P20-P40 węglikiem precyzyjne ,1-0,2 0,004-0,008 P10-P20 węglikiem bądź cermetem narzędziami ze stali szybkotnącej precyzyjne ,1 0,004 - walcowo-czołowe Rodzaj frezu walcowo-czołowego Parametry skrawania Stały węglik Wkładka z węglików Narzędzia ze stali szybkotnącej Szybkość skrawania (vc) f.p.m ) 65 1) Posuw (fz) mm/ząb cal/ząb 0,03-0,20 2) 0,001-0,008 2) -0,20 2) 0,003-0,008 2) 0,05-0,35 2) 0,002-0,014 2) Kategoria węglika ISO K20 P20-P40 węglikiem 1) Dla frezów walcowo-czołowych ze stali szybkotnącej z powłokami vc ~28 (90 f.p.m.). 2) W zależności od głębokości promieniowej otworu oraz średnicy narzędzia. WIERCENIE Wiertła kręte ze stali szybkotnącej Średnica wiertła Szybkość skrawania Posuw (f) (vc) mm cale f.p.m. mm/obr. i.p.r. -5-3/16 14* 46* -0,20 0,003-0, /16-3/8 14* 46* 0,20-0,30 0,008-0, /8-5/8 14* 46* 0,30-0,35 0,012-0, /8-3/4 14* 46* 0,35-0,42 0,014-0,016 *) Dla wierteł ze stali szybkotnącej z powłokami vc ~18 (60 f.p.m.). Wiertła z węglika Rodzaj wiertła Parametry obróbki Wymienne Stały węglik Szybkość skrawania (vc) f.p.m. Posuw (fz) mm/obr. i.p.r Nakładka z węglików spiekanych 1) ,03-0,10 2) 0,001-0,004 2) 0,10-0,25 2) 0,004-0,01 2) 0,15-0,25 2) 0,006-0,01 2) 1) Wiertła z wewnętrznymi kanalikami chłodzącymi i nakładką z węglików spiekanych. 2) Zależy od średnicy wiertła. SZLIFOWANIE Ogólne zalecenia dotyczące tarcz szlifierskich podano poniżej. Dodatkowe informacje można znaleźć w publikacji Uddeholm Szlifowanie stali narzędziowej. Dobór ściernic Rodzaj szlifowania Szlifowanie czołem ściernicy - ściernica prosta Szlifowanie czołem ściernicy - segmenty Szlifowanie wałków Szlifowanie otworów Szlifowanie profilowe W stanie po prehartowaniu A 46 HV A 24 GV A 46 LV A 46 JV A 100 LV 4

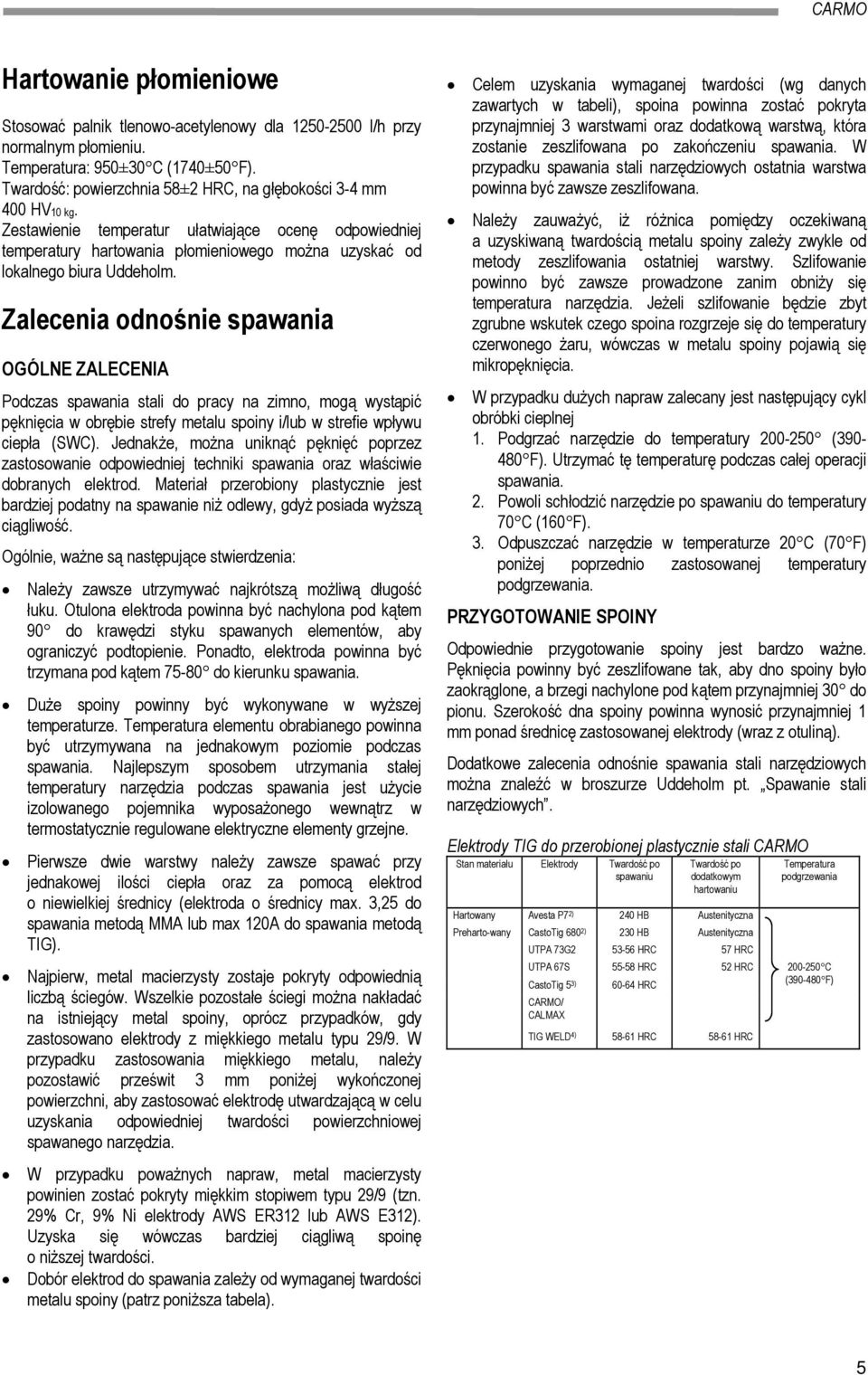

5 Hartowanie płomieniowe Stosować palnik tlenowo-acetylenowy dla l/h przy normalnym płomieniu. Temperatura: 950±30 C (1740±50 F). Twardość: powierzchnia 58±2 HRC, na głębokości 3-4 mm 400 HV10 kg. Zestawienie temperatur ułatwiające ocenę odpowiedniej temperatury hartowania płomieniowego można uzyskać od lokalnego biura Uddeholm. Zalecenia odnośnie spawania OGÓLNE ZALECENIA Podczas spawania stali do pracy na zimno, mogą wystąpić pęknięcia w obrębie strefy metalu spoiny i/lub w strefie wpływu ciepła (SWC). Jednakże, można uniknąć pęknięć poprzez zastosowanie odpowiedniej techniki spawania oraz właściwie dobranych elektrod. Materiał przerobiony plastycznie jest bardziej podatny na spawanie niż odlewy, gdyż posiada wyższą ciągliwość. Ogólnie, ważne są następujące stwierdzenia: Należy zawsze utrzymywać najkrótszą możliwą długość łuku. Otulona elektroda powinna być nachylona pod kątem 90 do krawędzi styku spawanych elementów, aby ograniczyć podtopienie. Ponadto, elektroda powinna być trzymana pod kątem do kierunku spawania. Duże spoiny powinny być wykonywane w wyższej temperaturze. Temperatura elementu obrabianego powinna być utrzymywana na jednakowym poziomie podczas spawania. Najlepszym sposobem utrzymania stałej temperatury narzędzia podczas spawania jest użycie izolowanego pojemnika wyposażonego wewnątrz w termostatycznie regulowane elektryczne elementy grzejne. Pierwsze dwie warstwy należy zawsze spawać przy jednakowej ilości ciepła oraz za pomocą elektrod o niewielkiej średnicy (elektroda o średnicy max. 3,25 do spawania metodą MMA lub max 120A do spawania metodą TIG). Najpierw, metal macierzysty zostaje pokryty odpowiednią liczbą ściegów. Wszelkie pozostałe ściegi można nakładać na istniejący metal spoiny, oprócz przypadków, gdy zastosowano elektrody z miękkiego metalu typu 29/9. W przypadku zastosowania miękkiego metalu, należy pozostawić prześwit 3 mm poniżej wykończonej powierzchni, aby zastosować elektrodę utwardzającą w celu uzyskania odpowiedniej twardości powierzchniowej spawanego narzędzia. W przypadku poważnych napraw, metal macierzysty powinien zostać pokryty miękkim stopiwem typu 29/9 (tzn. 29% Cr, 9% Ni elektrody AWS ER312 lub AWS E312). Uzyska się wówczas bardziej ciągliwą spoinę o niższej twardości. Dobór elektrod do spawania zależy od wymaganej twardości metalu spoiny (patrz poniższa tabela). Celem uzyskania wymaganej twardości (wg danych zawartych w tabeli), spoina powinna zostać pokryta przynajmniej 3 warstwami oraz dodatkową warstwą, która zostanie zeszlifowana po zakończeniu spawania. W przypadku spawania stali narzędziowych ostatnia warstwa powinna być zawsze zeszlifowana. Należy zauważyć, iż różnica pomiędzy oczekiwaną a uzyskiwaną twardością metalu spoiny zależy zwykle od metody zeszlifowania ostatniej warstwy. Szlifowanie powinno być zawsze prowadzone zanim obniży się temperatura narzędzia. Jeżeli szlifowanie będzie zbyt zgrubne wskutek czego spoina rozgrzeje się do temperatury czerwonego żaru, wówczas w metalu spoiny pojawią się mikropęknięcia. W przypadku dużych napraw zalecany jest następujący cykl obróbki cieplnej 1. Podgrzać narzędzie do temperatury ( F). Utrzymać tę temperaturę podczas całej operacji spawania. 2. Powoli schłodzić narzędzie po spawaniu do temperatury 70 C (160 F). 3. Odpuszczać narzędzie w temperaturze 20 C (70 F) poniżej poprzednio zastosowanej temperatury podgrzewania. PRZYGOTOWANIE SPOINY Odpowiednie przygotowanie spoiny jest bardzo ważne. Pęknięcia powinny być zeszlifowane tak, aby dno spoiny było zaokrąglone, a brzegi nachylone pod kątem przynajmniej 30 do pionu. Szerokość dna spoiny powinna wynosić przynajmniej 1 mm ponad średnicę zastosowanej elektrody (wraz z otuliną). Dodatkowe zalecenia odnośnie spawania stali narzędziowych można znaleźć w broszurze Uddeholm pt. Spawanie stali narzędziowych. Elektrody TIG do przerobionej plastycznie stali CARMO Stan materiału Elektrody Twardość po spawaniu Twardość po dodatkowym hartowaniu Hartowany Avesta P7 2) 240 HB Austenityczna Preharto-wany CastoTig 680 2) 230 HB Austenityczna UTPA 73G HRC 57 HRC UTPA 67S HRC 52 HRC CastoTig 5 3) HRC CARMO/ CALMAX TIG WELD 4) HRC HRC Temperatura podgrzewania C ( F) 5
6 Elektrody MMA (SMAW) do przerobionej plastycznie stali CARMO Stan materiału Elektrody Twardość po spawaniu Twardość po dodatkowym hartowaniu Hartowany Avesta P7 5) ok. 270 HB Austenityczna Preharto-wany Castolin 680S 5) ok. 220 HB Austenityczna 29.9.R 5) ok. 250 HB Austenityczna ESAB OK HRC 49 HRC UTP 67S HRC 52 HRC Oerlikon CITODUR 600B HRC HRC Fontargen E HRC HRC CARMO/CALM AX WELD 4) HRC HRC Temperatura podgrzewania C ( F) Uwagi: 1) Po spawaniu narzędzie powinno być wolno schładzane. 2) Rdzenie TIG typu AWS ER ) Elektroda CastoTig 5 nie powinna być stosowana przy większej ilości warstw niż 4, w związku ze zwiększonym ryzykiem pękania spoiny. 4) Elektrody CARMO/CALMAX TIG WELD/WELD posiadają skład chemiczny odpowiadający stali CARMO/CALMAX tzn. podobną reakcję na obróbkę cieplną. 5) Elektrody MMA typu AWS ER 312. produkcji dokładnie na czas, wymogów odnośnie wzrostu wydajności produkcji oraz udzielania gwarancji co do żywotności narzędzi. Tradycyjne stale narzędziowe na narzędzia do tłoczenia są ciągle rutynowo specyfikowane i dobierane, ale często oznacza to pogorszenie pracy i wydajności narzędzia. Odpowiednio dobrane właściwości stali CARMO powodują, iż jest ona lepiej dostosowana do obróbki nowoczesnych materiałów oraz metod produkcji. Stal CARMO gwarantuje większe bezpieczeństwo, konieczne dla zapewnienia optymalnej pracy narzędzia oraz osiągnięcia maksymalnej wydajności. ODPORNOŚĆ NA CZYNNIKI POWODUJĄCE USZKODZENIA Zastosowania do pracy na zimno TYPOWE OBSZARY ZASTOSOWAŃ Zwykłe wykrawanie i formowanie Wysokowydajne wykrawanie i formowanie Głębokie tłoczenie Wybijanie Matryce o skomplikowanych kształtach do wyciskania na zimno Walce Noże Prototypy narzędzi * Stal CARMO jest dostarczana w stanie prehartowanym celem poprawy podatności na hartowanie płomieniowe / indukcyjne, które stanowią zwykłą procedurę hartowania dla stali CARMO. Jednakże stal CARMO może być również hartowana skrośnie. Pozostałe stale w powyższej tabeli są zwykle hartowane skrośnie. Szczegółowe informacje Prosimy o kontakt z lokalnym biurem Uddeholm celem uzyskania dodatkowych informacji dotyczących doboru, obróbki cieplnej i zastosowań stali narzędziowych Uddeholm. TRADYCYJNE STALE NA NARZĘDZIA DO TŁOCZENIA Większość narzędzi do tłoczenia stosowanych obecnie produkowane jest przy użyciu tradycyjnych stali narzędziowych takich jak O1, A2, D2, D3 i D6. Stale te cechują się dobrą odpornością na zużycie, a ich zakres twardości jest odpowiedni dla większości zastosowań. Jednakże niska ciągliwość, słaba podatność na hartowanie płomieniowe i indukcyjne oraz gorsza spawalność tych stali często mają wpływ na obniżenie wydajności i przyczyniają się do zwiększenia kosztów eksploatacji ze względu na występowanie niespodziewanych uszkodzeń narzędzi. Dlatego też, opracowano nową stal narzędziową na narzędzia do tłoczenia czyli stal CARMO. Stal CARMO zapewnia optymalną ekonomikę narzędzi, tzn. najniższy koszt narzędzia na każdy wyprodukowany detal. AKTUALNE WYMOGI W ostatnich latach nastąpiły znaczne zmiany w tłocznictwie. Wprowadzono stal nierdzewną i taśmy powlekane z jednej strony, a z drugiej zastosowano prasy szybkobieżne. Do tego należy dodać wprowadzenie systemu just in time czyli Narzędzie do produkcji elementów podłogi. 6
PRELIMINARY BROCHURE CORRAX. A stainless precipitation hardening steel
PRELIMINARY BROCHURE CORRAX A stainless precipitation hardening steel Ogólne dane Właściwości W porównaniu do konwencjonalnych narzędziowych odpornych na korozję, CORRAX posiada następujące zalety: Szeroki
Bardziej szczegółowoUDDEHOLM IMPAX SUPREME
UDDEHOLM IMPAX SUPREME Ogólne dane IMPAX SUPREME jest wysokogatunkową chromowoniklowomolibdenową stopową stalą dostarczaną w stanie po zahartowaniu i odpuszczeniu oferującą następujące korzyści: Brak problemów
Bardziej szczegółowoOgólne dane. Właściwości. Zastosowania SLEIPNER
UDDEHOLM SLEIPNER Ogólne dane SLEIPNER jest chromowomolibdenowowanadową stopową stalą narzędziową charakteryzującą się: dobrą odpornością na zużycie dobrą odpornością na wykruszanie dobrą wytrzymałością
Bardziej szczegółowoHOTVAR. Hot work tool steel
Hot work tool steel Ogólne dane HOTVAR jest molibdenowowanadową stalą narzędziową do pracy na gorąco cechującą się: Bardzo dobrą odpornością na wysokie temperatury Bardzo dobrymi właściwościami w wysokich
Bardziej szczegółowoSVERKER 3. Cold work tool steel
Cold work tool steel Ogólne dane SVERKER 3 jest wysokowęglową i wysokochromową stalą narzędziową z domieszką wolframu charakteryzującą się: Bardzo dobrą odpornością na zużycie Wysoką wytrzymałością na
Bardziej szczegółowoORVAR 2 Microdized. Hot work tool steel
Hot work tool steel Ogólne dane ORVAR 2 Microdized jest chromowomolibdenowowanadową stalą stopową cechującą się: Dobrą odpornością na ścieranie zarówno w niskich jak i wysokich temperaturach Doskonałą
Bardziej szczegółowoSTAVAX SUPREME. Stainless tool steel
STAVAX SUPREME Stainless tool steel Ogólne dane Wymagania stawiane materiałom na formy stale rosną. Stale na formy muszą posiadać unikatową kombinacje wytrzymałości, odporności na korozje oraz zdolności
Bardziej szczegółowoUDDEHOLM ELMAX SUPERCLEAN 3
UDDEHOLM ELMAX SUPERCLEAN 3 Ogólne dane ELMAX jest chromowowanadowomolibdenową stalą stopową charakteryzującą się: Dobrą odpornością na zużycie Dobrą wytrzymałością na ściskanie Odpornością na korozję
Bardziej szczegółowoSTAL NARZĘDZIOWA DO PRACY NA ZIMNO
STAL NARZĘDZIOWA DO PRACY NA ZIMNO Jakościowe porównanie głównych własności stali Tabela daje jedynie wskazówki, by ułatwić dobór stali. Nie uwzględniono tu charakteru obciążenia narzędzia wynikającego
Bardziej szczegółowoPRELIMINARY BROCHURE. Uddeholm Caldie
PRELIMINARY BROCHURE Uddeholm Caldie DANE OGÓLNE Uddeholm Caldie jest stopową stalą chromowomolibdenowovanadową cechującą się: bardzo dobrą odpornością na łuszczenie i wykruszania dobrą odpornością na
Bardziej szczegółowoSTAL NARZĘDZIOWA DO PRACY NA GORĄCO
STAL NARZĘDZIOWA DO PRACY NA GORĄCO Stal BÖHLER W360 ISOBLOC jest stalą narzędziową na matryce i stemple do kucia na zimno i na gorąco. Stal ta może mieć szerokie zastosowanie, gdzie wymagane są wysoka
Bardziej szczegółowoSTAL NARZĘDZIOWA DO PRACY NA ZIMNO
STAL NARZĘDZIOWA DO PRACY NA ZIMNO Jakościowe porównanie głównych własności stali Tabela daje jedynie wskazówki, by ułatwić dobór stali. Nie uwzględniono tu charakteru obciążenia narzędzia wynikającego
Bardziej szczegółowoOgólne dane. Właściwości. Zastosowania WŁAŚCIWOŚCI FIZYCZNE WYTRZYMAŁOŚĆ NA ŚCISKANIE UDARNOŚĆ CALMAX
UDDEHOLM CALMAX S SOMETHING YOU EARN, EVERY DAY LONG LASTING TOOLS TOTAL ECONOMY THE WORLD S LEADING SUPPLIER OF TOOLIN TIVE A NEW WAY OF THINKING HIGH PERFORMANCE DUCTILITY TOUGHNESS STRENGTH INNOVATION
Bardziej szczegółowoSTAL NARZĘDZIOWA DO PRACY NA ZIMNO
STAL NARZĘDZIOWA DO PRACY NA ZIMNO BÖHLER K340 ISODUR jest uniwersalną stalą narzędziową do pracy na zimno, przy pomocy której zarobicie pieniądze i nie tylko podczas wycinania monet, lecz również podczas
Bardziej szczegółowoSTAL NARZĘDZIOWA DO PRACY NA GORĄCO
STAL NARZĘDZIOWA DO PRACY NA GORĄCO Jakościowe porównanie najważniejszych własności stali 1) Stal Maraging (temperatura maraging ok. 480 C); w tym stanie nie porównywalna ze stalami do ulepszania cieplnego.
Bardziej szczegółowoOgólne dane. Dostępność. Zastosowania RIGOR FORMOWANIE
UDDEHOLM RIGOR Ogólne dane RIGOR jest chromowomolibdenowowanadową stopową stalą narzędziową hartowaną w oleju bądź powietrzu charakteryzującą się: Dobrą obrabialnością Bardzo dobrą stabilnością wymiarową
Bardziej szczegółowoWIELOOSTRZOWE UZĘBIENIE O ZMIENNEJ GEOMETRII SZLIFOWANE W 5 PŁASZCZYZNACH NA PARĘ ZĘBÓW Z MONOLITU SPECJALNEJ STALI SZYBKOTNĄCEJ
TREPANACYJNE P O W L E K A N E TiN WIELOOSTRZOWE UZĘBIENIE O ZMIENNEJ GEOMETRII SZLIFOWANE W 5 PŁASZCZYZNACH NA PARĘ ZĘBÓW Z MONOLITU SPECJALNEJ STALI SZYBKOTNĄCEJ 3 płaszczyzny ząb A 2 płaszczyzny ząb
Bardziej szczegółowoEN 450B. EN 14700: E Z Fe3. zasadowa
EN 450B EN 14700: E Z Fe3 Grubootulona elektroda do regeneracji zużytych części maszyn o wymaganej twardości napawanej powierzchni w stanie surowym minimum 40 HRC. UDT C Si Mn Mo 0,06 0,40 0,75 0,50 Twardość
Bardziej szczegółowoUDDEHOLM VIDAR 1 ESR
UDDEHOLM VIDAR 1 ESR This information is based on our present state of knowledge and is intended to provide general notes on our products and their uses. It should not therefore be construed as a warranty
Bardziej szczegółowoSTAL PROSZKOWA NARZĘDZIOWA DO PRACY NA ZIMNO
STAL PROSZKOWA NARZĘDZIOWA DO PRACY NA ZIMNO Elementy gięte BÖHLER K390 MICROCLEAN jest stalą proszkową do pracy na zimno posiadającą najlepsze właściwości oferowane do chwili obecnej w zastosowaniach
Bardziej szczegółowoSTAL DO PRZETWÓRSTWA TWORZYW SZTUCZNYCH
STAL DO PRZETWÓRSTWA TWORZYW SZTUCZNYCH STAL DO PRZETWÓRSTWA TWORZYW SZTUCZNYCH BÖHLER M268 BÖHLER M268 VMR jest ulepszoną cieplnie stalą do przetwórstwa tworzyw sztucznych. Stal M268 VMR posiada doskonałą
Bardziej szczegółowoTOOLS NEWS B228P. Seria frezów trzpieniowych CERAMIC END MILL. Ultrawysoka wydajność obróbki stopów żaroodpornych na bazie niklu
TOOLS NEWS B228P Seria frezów trzpieniowych CERAMIC END MILL Ultrawysoka wydajność obróbki stopów żaroodpornych na bazie niklu CERAMIC Seria frezów trzpieniowych Łatwa obróbka materiałów trudnoobrabialnych!
Bardziej szczegółowoALUMEC. High strength aluminium
High strength aluminium Ogólne informacje ALUMEC to stop aluminium o wysokiej wytrzymałości dostarczany w formie gorącowalcowanych i obrobionych cieplnie płyt. Stop ten poddawany jest specjalnej operacji
Bardziej szczegółowoWIERTŁA TREPANACYJNE POWLEKANE
TREPANACYJNE POWLEKANE Nowoczesne, wysokowydajne wiertła trepanacyjne przeznaczone do pracy w ciężkich warunkach przemysłowych. Wykonane ze specjalnej stali szybkotnącej, dodatkowo powlekane warstwą azotku
Bardziej szczegółowoWydajność w obszarze HSS
New czerwiec 2017 Nowe produkty dla techników obróbki skrawaniem Wydajność w obszarze HSS Nowe wiertło HSS-E-PM UNI wypełnia lukę pomiędzy HSS a VHM TOTAL TOOLING = JAKOŚĆ x SERWIS 2 WNT Polska Sp. z o.o.
Bardziej szczegółowoSVERKER 21. Cold work tool steel
SVERKER 21 Cold work tool steel Ogólne dane SVERKER 21 jest wysokowęglową i wysokochromową stalą narzędziową z domieszkami molibdenu oraz wanadu charakteryzującą się: dobrą odpornością na zużycie dobrą
Bardziej szczegółowoSTAL NARZĘDZIOWA DO PRACY NA ZIMNO
STAL NARZĘDZIOWA DO PRACY NA ZIMNO Nowa stal BÖHLER K360 ISODUR jest kolejnym rozwinięciem 8% stali chromowych i została stworzona, aby sprostać oczekiwaniom naszych klientów, teraz bardziej niż kiedykolwiek.
Bardziej szczegółowoZastosowania do pracy na gorąco. Ogólne dane DIEVAR
DIEVAR Ogólne dane DIEVAR jest wysokowydajną chromowomolibdenowowanadową stalą narzędziową do pracy na gorąco, o bardzo dobrej odporności na pęknięcia cieplne, pęknięcia całkowite, zużycie na gorąco i
Bardziej szczegółowoDOLFA-POWDER FREZY TRZPIENIOWE ZE STALI PROSZKOWEJ DOLFAMEX
-POWDER FREZY TRZPIENIOWE ZE STALI PROSZKOWEJ Dzięki użyciu nowoczesnego materiału mają one zastosowanie przy obróbce stali i żeliwa o podwyższonej twardości: q charakteryzują się wysoką żywotnością narzędzia,
Bardziej szczegółowoUNI UNIWERSALNE EKONOMICZNE NIEZAWODNE. Wiertła pełnowęglikowe HPC FORMAT GT. OBOWIĄZUJE DO r. 4,5.
D1 UNI UNIWERSALNE EKONOMICZNE NIEZAWODNE Wiertła pełnowęglikowe HPC FORMAT GT 5,1 5,1 www.format-quality.com Gültig bis 30.04.2021 4,5 99,15 15,20 OBOWIĄZUJE DO 30.04.2021 r. Idealne do uniwersalnych
Bardziej szczegółowoSTAL NARZĘDZIOWA DO PRACY NA GORĄCO
STAL NARZĘDZIOWA DO PRACY NA GORĄCO Żywotność narzędzi wzrasta wraz ze wzrostem twardości roboczej Najważniejszymi czynnikami, pomiędzy innymi, które mogą skutkować zmniejszeniem kosztów produkcji są długi
Bardziej szczegółowoUDDEHOLM VANADIS 23 SUPERCLEAN 3
UDDEHOLM VANADIS 23 SUPERCLEAN 3 Krytyczne właściwości stali narzędziowych gwarantujące Wysoka odporność na zużycie jest często kojarzona z niską ciągliwością i odwrotnie. Jednak w wielu przypadkach, dopiero
Bardziej szczegółowoFrezy czołowe. profiline
profiline Charakterystyka produktu Nowe frezy trzpieniowe RUKO z drobnoziarnistego, wysokowydajnego węglika spiekanego z powłoką zabezpieczająca przed zużyciem TiAlN oferują najwyższą trwałość krawędzi
Bardziej szczegółowoWIERTŁA RUROWE nowa niższa cena nowa geometria (łamacz wióra)
WIERTŁA RUROWE nowa niższa cena nowa geometria (łamacz wióra) Wiertła rurowe umożliwiają wiercenie otworów przelotowych w pełnym materiale bez konieczności wykonywania wstępnych operacji. Dzięki zastosowanej
Bardziej szczegółowoUDDEHOLM MIRRAX ESR UDDEHOLM MIRRAX ESR
UDDEHOLM MIRRAX ESR UDDEHOLM MIRRAX ESR UDDEHOLM MIRRAX ESR Uddeholm Mirrax ESR is specially developed and adapted for larger moulds that require corrosion resistance and/or high surface finish. It is
Bardziej szczegółowoMP6100/MP7100/MP9100
NOWOŚĆ W OFERCIE B208P Nowe gatunki z powłoką PVD MP6100/MP7100/MP9100 pecjalistyczne gatunki, opracowane z myślą o określonych materiałach. Nowe gatunki z powłoką PVD Nowe gatunki z powłoką PVD MP6100/MP7100/MP9100
Bardziej szczegółowoPRZYGOTÓWKI WĘGLIKOWE
Wprowadzenie Narzędzia z węglików spiekanych są szeroko używane w produkcji. Zdecydowana większość narzędzi węglikowych używana jest do obróbki maszynowej, jednak istnieją również narzędzia przeznaczone
Bardziej szczegółowoWiertła modułowe. System wierteł modułowych KenTIP. Zastosowanie podstawowe
System wierteł modułowych KenTIP Zastosowanie podstawowe System wierteł składanych KenTIP zapewnia osiągi na poziomie monolitycznych wierteł węglikowych. Opatentowany mechanizm zacisku umożliwia wymianę
Bardziej szczegółowoL: 250 mm L: 500 mm C Si Mn P S Cr W 2,0-2,3 0,1-0,4 0,3-0,6 0-0,03 0-0,03 11,0-13,0 0,6-0,8
Nazwa Materiał-Nr. / Werkstoff-Nr. PREMIUM 1.2436 Nazwa wg składu chemicznego, własności i / lub zastosowania PN AISI/SAE Szukanie alternatywnych gatunków stali w aplikacji ABRAMS PORADNIK STALI X210CrW12
Bardziej szczegółowoPełna wydajność Nowy FORMAT GT
Pełna wydajność Nowy FORMAT GT Obowiązuje do dn. 30.0.2019 _00_0001-0016_GT_PL 1 UNIVERSAL Frezy wysokiej wydajności Szybsze postępy od zaraz Narzędzie przeznaczone do obróbki uniwersalnej różnicowany
Bardziej szczegółowoTERMOFORMOWANIE OTWORÓW
TERMOFORMOWANIE OTWORÓW WIERTŁA TERMOFORMUJĄCE UNIKALNA GEOMETRIA POLEROWANA POWIERZCHNIA SPECJALNY GATUNEK WĘGLIKA LEPSZE FORMOWANIE I USUWANIE MATERIAŁU LEPSZE ODPROWADZENIE CIEPŁA WIĘKSZA WYDAJNOŚĆ
Bardziej szczegółowopassion passion for precision for precision Wiertło Supradrill U
passion passion for precision for precision Wiertło Supradrill U Wiertło Supradrill U do obróbki stali i stali nierdzewnej Wiertło kręte Supradrill U to wytrzymałe narzędzie z węglika spiekanego zaprojektowane
Bardziej szczegółowo12 Frezy HSS 12. Wiertła HSS. Wiertła VHM. Wiertła z płytkami wymiennymi. Rozwiertaki i pogłębiacze. Gwintowniki HSS. Frezy cyrkulacyjne do gwintów
1 Wiertła HSS Wiercenie 2 3 Wiertła VHM Wiertła z płytkami wymiennymi 4 5 Rozwiertaki i pogłębiacze Gwintowniki HSS Gwint 6 Frezy cyrkulacyjne do gwintów 7 8 Płytki do toczenia gwintów Narzędzia tokarskie
Bardziej szczegółowoWOJSKOWA AKADEMIA TECHNICZNA Wydział Nowych Technologii i Chemii KATEDRA ZAAWANSOWANYCH MATERIAŁÓW I TECHNOLOGII
WOJSKOWA AKADEMIA TECHNICZNA Wydział Nowych Technologii i Chemii KATEDRA ZAAWANSOWANYCH MATERIAŁÓW I TECHNOLOGII DOBÓR NARZĘDZI I PARAMETRÓW SKRAWANIA Techniki Wytwarzania Ć1: Budowa narzędzi tokarskich
Bardziej szczegółowoTrzpieniowe 6.2. Informacje podstawowe
6. Trzpieniowe Informacje podstawowe 6 Trzpieniowe Narzędzia trzpieniowe wykonywane w formie frezów z lutowanymi ostrzami HSS lub HM, głowic z wymienną płytką oraz frezów spiralnych, monolitycznych. Frezy
Bardziej szczegółowoUDDEHOLM VANADIS 10 UDDEHOLM VANADIS 10
UDDEHOLM VANADIS 10 UDDEHOLM VANADIS 10 UDDEHOLM VANADIS 10 Uddeholm Vanadis 10 is a high vanadium alloyed powder metallurgy tool steel offering a unique combination of an excellent abrasive wear resistance
Bardziej szczegółowoFrezy nasadzane 3.2. Informacje podstawowe
3. Frezy nasadzane Informacje podstawowe 3 Frezy nasadzane Frezy nasadzane z nakładami ze stali szybkotnącej (HSS) przeznaczone do profesjonalnej obróbki drewna litego miękkiego oraz frezy nasadzane z
Bardziej szczegółowoWIERTŁA MONOLITYCZNE WĘGLIKOWE WDPN Płaskie dno
WIERTŁA MONOLITYCZNE WĘGLIKOWE WDPN Płaskie dno Dla otworów o różnym kącie pochylenia płaszczyzny Kąt wierzchołkowy 180 pozwala na wiercenie płaskich, nachylonych i zakrzywionych powierzchni MODEL OPIS
Bardziej szczegółowoNarzędzia do toczenia poprzecznego
Dragonskin 1335 / HCN1345 - toczenie stali 1335 i HCN1345 to nowe rodzaje powłok Dragonskin, jakie WNT wprowadza na rynek. Powłoka 1335 różni się od konkurencji nie tylko optycznie. Także jej wydajność
Bardziej szczegółowoWiertła do metalu Wiertła SPiralNe HSS-tiN do ekstremalnych obciążeń w przemyśle i rzemiośle met iertła al u Polecane do obróbki: Kasety z wiertłami
SPIRALNE HSS-TiN DIN 338 wiertło z uchwytem cylindrycznym, krótkie, prawotnące, typu N 30 l Do ekstremalnych obciążeń w przemyśle i rzemiośle l Szlif dwuścinowy wg. DIN 1412 C, kąt wierzchołkowy 135 l
Bardziej szczegółowoWKŁADKI WĘGLIKOWE do narzędzi górniczych
WKŁADKI WĘGLIKOWE do narzędzi górniczych Wprowadzenie Wkładki i piły tnące z węglików spiekanych są powszechnie używanymi narzędziami tnącymi. Są szeroko stosowane w narzędziach tokarskich, wiertłach,
Bardziej szczegółowoPOWLEKANE AZOTKIEM TYTANU GWINTOWNIKI BEZWIÓROWE
WYSOKOWYDAJNE G W I N T O W N I K I MASZYNOWE TiN 2300 HV POWLEKANE AZOTKIEM TYTANU GWINTOWNIKI BEZWIÓROWE WIĘKSZE PRĘDKOŚCI GWINTOWANIA ZNACZNIE DŁUŻSZA ŻYWOTNOŚĆ NARZĘDZIA WIĘKSZA WYTRZYMAŁOŚĆ POŁĄCZENIA
Bardziej szczegółowoStal precyzyjna okrągła łuszczona / przekręcana C Si Mn P S Cr Mo Ni
Nazwa Materiał-Nr. / Werkstoff-Nr. PREMIUM 1.2767 Nazwa wg składu chemicznego, własności i / lub zastosowania PN AISI/SAE Szukanie alternatywnych gatunków stali w aplikacji ABRAMS PORADNIK STALI 45NiCrMo16
Bardziej szczegółowoEcoCut ProfileMaster nowa generacja
New Nowe Styczeń 2017 produkty dla techników obróbki skrawaniem ProfileMaster nowa generacja Udoskonalony, by być jeszcze lepszym! TOTAL TOOLING = JAKOŚĆ x SERWIS 2 WNT Polska Sp. z o.o. ul. Józefa Marcika
Bardziej szczegółowoPRĘTY CHROMOWANE, RURY STALOWE CYLINDROWE
PRĘTY CHROMOWANE, RURY STALOWE CYLINDROWE 1 SPECYFIKACJA PRODUKTU 1 Rury bez szwu, zimnociągnione, wewnętrznie honowane na cylindry hudrauliczne H8 1. Stosowanie: Ta specyfikacja produktu zawiera wszystkie
Bardziej szczegółowoEwolucja we frezowaniu trochoidalnym
New Nowe Lipiec 2016 produkty dla techników obróbki skrawaniem Ewolucja we frezowaniu trochoidalnym Frezy trzpieniowe CircularLine skracają czas obróbki i wydłużają żywotność TOTAL TOOLING = JAKOŚĆ x SERWIS
Bardziej szczegółowoMATERIAŁY KONSTRUKCYJNE
Stal jest to stop żelaza z węglem o zawartości węgla do 2% obrobiona cieplnie i przerobiona plastycznie Stale ze względu na skład chemiczny dzielimy głównie na: Stale węglowe Stalami węglowymi nazywa się
Bardziej szczegółowo1. Właściwy dobór taśmy
1. Właściwy dobór taśmy 1. 1. Długość taśmy Wymiary taśmy są ściśle związane z rodzajem używanej przecinarki. Informacje na ten temat można przeczytać w DTR-ce maszyny. 1. 2. Szerokość taśmy W przecinarkach
Bardziej szczegółowoMateriał ostrza. Głębokość wiercenia. 3 x D Węglik monolit. Węglik. monolit. 5 x D Węglik monolit. monolit. 7 x D Węglik monolit.
Wiertła orma Typ Ilustracja narzędzia Głębokość wiercenia Zakres średnic [mm] r art. Wiertła RATIO z kanałkami chłodzącymi RT 100 37 K U 3 x D 3,00-20,00 5510 155 18 RT 100 37 K U 3 x D HE 3,00-20,00 5610
Bardziej szczegółowoODPORNOŚĆ M9315 M9325 M9340 P M NOWE MATERIAŁY SKRAWAJĄCE DO FREZOWANIA SERIA M9300.
ODPORNOŚĆ www.pramet.com NOWE MATERIAŁY SKRAWAJĄCE DO FREZOWANIA SERIA M93 P M Gatunek należy do nowej generacji materiałów skrawających UP!GRADE i przeznaczony jest przede wszystkim do wysokowydajnej
Bardziej szczegółowoUE6110 MC6025 UH6400 US735 HZ/HL/ HM/HX/ HV/HR TOOLS NEWS. Nowy system łamaczy wióra do obróbki ciężkiej
TOOLS NEWS B45P Nowy system łamaczy wióra do obróbki ciężkiej Przeznaczony specjalnie do obróbki cięzkiej stali nierdzewnych i stopowych. // HM/HX/ HV/HR Nowy system łamaczy wióra do obróbki ciężkiej //
Bardziej szczegółowoNarzędzia skrawające firmy Sandvik Coromant. Narzędzia obrotowe FREZOWANIE WIERCENIE WYTACZANIE SYSTEMY NARZĘDZIOWE
Narzędzia skrawające firmy Sandvik Coromant Narzędzia obrotowe RZOWANI WIRCNI WYTACZANI SYSTMY NARZĘDZIOW 2012 WIRCNI ak dobrać odpowiednie wiertło ak dobrać odpowiednie wiertło 1 Określenie średnicy i
Bardziej szczegółowo... Definicja procesu spawania łukowego ręcznego elektrodą otuloną (MMA):... Definicja - spawalniczy łuk elektryczny:...
KATEDRA INŻYNIERII MATERIAŁOWEJ SPRAWOZDANIE ĆWICZENIE SP-2 LABORATORIUM SPAJALNICTWA Temat ćwiczenia: Spawanie łukowe ręczne elektrodą otuloną Student: Grupa lab.: Prowadzący: Data wykonania ćwicz.: Ocena:
Bardziej szczegółowo7 Płytki do toczenia gwintów 7 8
1 Wiertła HSS Wiercenie 2 3 Wiertła VHM Wiertła z płytkami wymiennymi 4 5 Rozwiertaki i pogłębiacze Gwintowniki HSS Gwint 6 Frezy cyrkulacyjne do gwintów Płytki do toczenia gwintów 8 Narzędzia tokarskie
Bardziej szczegółowoSTALE STOPOWE KONSTRUKCYJNE. Publikacja współfinansowana ze środków Unii Europejskiej w ramach Europejskiego Funduszu Społecznego
STALE STOPOWE KONSTRUKCYJNE Publikacja współfinansowana ze środków Unii Europejskiej w ramach Europejskiego Funduszu Społecznego STALE STOPOWE KONSTRUKCYJNE Ważniejsze grupy stali: stale spawalne o podwyższonej
Bardziej szczegółowoPrędkość skrawania Posuw Kąt lini śrubowej Czas obróbki. fn = vf (mm/obr.) n. fn: Posuw na obrót (mm/obr.) vf : Posuw na minutę (mm/min)
Główne wzory w odniesieniu do wiercenia Prędkość skrawania Posuw Kąt lini śruowej Czas oróki vc = π D n (m/min) 000 vc : Prędkość skrawania (m/min) n : Oroty na minutę (min - ) π : icza Pi (.) Md = KD²
Bardziej szczegółowoStale narzędziowe - stopy przeznaczone na narzędzia tj. przedmioty służące do rozdzielania i rozdrabniania materiałów bądź nadawania kształtu przez
STALE NARZĘDZIOWE Stale narzędziowe - stopy przeznaczone na narzędzia tj. przedmioty służące do rozdzielania i rozdrabniania materiałów bądź nadawania kształtu przez obróbkę skrawaniem lub przez przeróbkę
Bardziej szczegółowoPOKRYWANE FREZY ZE STALI PROSZKOWEJ PM60. Idealne rozwiązanie dla problemów z wykruszaniem narzędzi węglikowych w warunkach wibracji i drgań
FREZY POKRYWANE FREZY ZE STALI PROSZKOWEJ PM60 Idealne rozwiązanie dla problemów z wykruszaniem narzędzi węglikowych w warunkach wibracji i drgań - Lepsza odporność na zużycie - Lepsza żywotność narzędzi
Bardziej szczegółowoStale narzędziowe. Publikacja współfinansowana ze środków Unii Europejskiej w ramach Europejskiego Funduszu Społecznego
Stale narzędziowe Publikacja współfinansowana ze środków Unii Europejskiej w ramach Europejskiego Funduszu Społecznego Stale narzędziowe stopy przeznaczone na narzędzia tj. przedmioty służące do rozdzielania
Bardziej szczegółowoWIERTŁA STOPNIOWE. profiline
WIERTŁA STOPNIOWE profiline Charakterystyka produktu W przypadku wierteł owych nowej generacji RUKO o wysokiej wydajności spiralny rowek wiórowy szlifowany jest w technologii CBN w materiale poddanym uprzednio
Bardziej szczegółowoStopy miedzi w technice elektrycznego zgrzewania oporowego. Elmedur X XS Z B2 NCS HA
Stopy miedzi w technice elektrycznego zgrzewania oporowego Elmedur X XS Z B2 NCS HA Treść Elmedur X (do ogólnych zastosowań) 2 Elmedur XS (dla elektrod) 4 Elmedur Z 6 Elmedur B2 8 Elmedur NCS 1 Elmedur
Bardziej szczegółowoWęglikowe pilniki obrotowe. Asortyment rozszerzony 2016
Węglikowe pilniki obrotowe Asortyment rozszerzony 2016 1 WĘGLIKOWE PILNIKI OBROTOWE Asortyment rozszerzony 2016 WSTĘP Pilniki obrotowe Dormer to wysokiej jakości, uniwersalne narzędzia o różnej budowie
Bardziej szczegółowoVHM HPC Frezy wysokowydajne. Q-Cut
VHM HPC Frezy wysokowydajne Q-Cut SPIS TREŚCI VHM HPC Frezy Strona 4 (Twardość do 800 Nm) VHM HPC Frezy X-TREME Strona 5 (Twardość do 1400 Nm) VHM HPC Frezy INOX Strona 6 (do stopów specjalnych) VHM HPC
Bardziej szczegółowoFrezy UFJ Wiertła WDXC Płytki: węglikowe ceramiczne borazonowe OBRÓBKA INCONELU.
Frezy UFJ Wiertła WDXC Płytki: węglikowe ceramiczne borazonowe OBRÓBKA INCONELU DEDYKOWANE NARZĘDZIA DO INCONELU TIZ IMPLEMENTS Seria frezów UFJ Połączenie ultra-drobnego węglika o wysokiej wytrzymałości,
Bardziej szczegółowoWSZECHSTRONNOŚĆ T9315 T9325 NOWE GATUNKI DO TOCZENIA SERIA T9300 Z POWŁOKAMI MT-CVD.
WSZECHSTRONNOŚĆ www.pramet.com NOWE GATUNKI DO TOCZENIA SERIA T93 Z POWŁOKAMI MT-CVD P M NOWE GATUNKI DO TOCZENIA SERIA T93 Przedstawiamy nową generację materiałów skrawających UP!GRADE do toczenia z serii
Bardziej szczegółowoWIERCENIE I ROZWIERCANIE
WAŻNE DO 31.12.2019 WIERCENIE I ROZWIERCANIE ATORN NOWY PROGRAM WIERTEŁ UNI STRONA 4 21 ATORN WIERTŁA STRONA 26 27 ATORN UNI/VA STRONA 37 39 ROZWIERCANIE OD STRONY 52 WWW.HAHN-KOLB.PL PODSTAWĄ PAŃSTWA
Bardziej szczegółowoAdvanced Forming Hartowanie w procesie tłoczenia
Advanced Forming Hartowanie w procesie tłoczenia ZAAWANSOWANE FORMOWANIE DLA PRZEMYSŁU SAMOCHODOWEGO Gdy klienci kładą silny nacisk na masę i wytrzymałość Wymagania odnośnie coraz lżejszych elementów z
Bardziej szczegółowoCzęści specjalne HARTMETALL UND KERAMIK. PRECYZYJNE CZĘŚCI DO PRZYRZĄDÓW SEKCJE NARZĘDZI STEMPLE MATRYCE
PRECYZYJNE CZĘŚCI DO PRZYRZĄDÓW SEKCJE NARZĘDZI STEMPLE MATRYCE RDZENIE FORMUJĄCE NARZĘDZIA DO OBRÓBKI PLASTYCZNEJ SPRAWDZIANY NOŻE Części specjalne www.stjorsen.pl Nasza firma Jakość w każdym aspekcie
Bardziej szczegółowoNa miarę. Twoich. potrzeb PRODUCENT PROFESJONALNYCH NARZĘDZI ŚCIERNYCH
ŚCIERNICE SPERARE Na miarę woich potrzeb PROCEN PROFESJONALNYC NARZĘZI ŚCIERNYC ŚCIERNICE SPERARE Grupa narzędzi ściernych, w których jako materiał ścierny wykorzystuje się ziarna IAMENOE lub BORAZONOE
Bardziej szczegółowoSSAB Boron STWORZONE DLA CIEBIE I HARTOWANIA
SSAB Boron STWORZONE DLA CIEBIE I HARTOWANIA Jeśli doświadczyłeś zakłóceń w produkcji ze względu na zmienne własności stali, zalecamy stosowanie stali borowych SSAB. SSAB BORON GWARANCJA ŁATWIEJSZEJ I
Bardziej szczegółowoTwoje rozwiązanie w zakresie ogólnego frezowania walcowo-czołowego Frezy walcowo-czołowe 90 serii M680
Frezy walcowo-czołowe 90 eria 680 wprowadzenie Twoje rozwiązanie w zakresie ogólnego frezowania walcowo-czołowego Frezy walcowo-czołowe 90 serii 680 zukając dużego wyboru geometrii i gatunków z optymalnie
Bardziej szczegółowoKATEDRA TECHNIK WYTWARZANIA I AUTOMATYZACJI
KATEDRA TECHNIK WYTWARZANIA I AUTOMATYZACJI INSTRUKCJA DO ĆWICZEŃ LABORATORYJNYCH Przedmiot : OBRÓBKA SKRAWANIEM I NARZĘDZIA Temat: Katalogowy dobór narzędzi i parametrów obróbki Nr ćwiczenia : 10 Kierunek:
Bardziej szczegółowoWiercenie w obszarze High-End udoskonalona powłoka Dragonskin wynosi wydajność WTX Speed i WTX Feed na nowy poziom
New Wrzesień 2018 Nowe produkty dla techników obróbki skrawaniem WTX Speed WTX Feed Wiercenie w obszarze High-End udoskonalona powłoka Dragonskin wynosi wydajność WTX Speed i WTX Feed na nowy poziom www.wnt.com
Bardziej szczegółowoMateriały metalowe. Odkształcenie plastyczne i rekrystalizacja metali. Copyright by L.A. Dobrzaski, IMIiB, Gliwice
Stale szybkotnce to takie stale stopowe, które maj zastosowanie na narzdzia tnce do obróbki skrawaniem, na narzdzia wykrojnikowe, a take na narzdzia do obróbki plastycznej na zimno i na gorco. Stale te
Bardziej szczegółowoCu min. Fe maks. Ni maks. P min. P maks. Pb maks. Sn min. Sn maks. Zn min. Zn maks.
Taśmy z brązu Skład chemiczny Oznaczenie Skład chemiczny w % (mm) Klasyfikacja symboliczna Klasyfikacja numeryczna Norma Europejska (EN) Cu min. Fe maks. Ni maks. P min. P maks. Pb maks. Sn min. Sn maks.
Bardziej szczegółowoQM MILL & QM MAX nowa generacja japońskich głowic high feed.
QM MILL & QM MAX nowa generacja japońskich głowic high feed. Wysoka produktywność poprzez zastosowanie wielu ostrzy. Możliwość stosowania dużych prędkości posuwu Vf przy małych głębokościach skrawania
Bardziej szczegółowo5. ZUŻYCIE NARZĘDZI SKRAWAJĄCYCH. 5.1 Cel ćwiczenia. 5.2 Wprowadzenie
5. ZUŻYCIE NARZĘDZI SKRAWAJĄCYCH 5.1 Cel ćwiczenia Celem ćwiczenia jest zapoznanie studentów z formami zużywania się narzędzi skrawających oraz z wpływem warunków obróbki na przebieg zużycia. 5.2 Wprowadzenie
Bardziej szczegółowoKOMPETENCJI W PRECYZJI I JAKOSC ŁUSZCZENIOWE DO BLACHY WIERTŁA
KOMPETENCJI W PRECYZJI I JAKOSC WIERTŁA ŁUSZCZENIOWE DO BLACHY Charakterystyka produktu W przypadku wysokowydajnych wierteł łuszczeniowych do blachy RUKO rowek wiórowy śrubowy jest szlifowany metodą CBN
Bardziej szczegółowoQM - MAX. Wysokowydajne frezy do obróbki kopiowej i kształtowej DIJET INDUSTRIAL CO., LTD
QM - MAX Wysokowydajne frezy do obróbki kopiowej i kształtowej DIJET INDUSTRIAL CO., LTD Właściwości produktu 1) Wysoka produktywność poprzez zastosowanie wielu ostrzy 2) Możliwość stosowania wysokich
Bardziej szczegółowoA 03. Najlepszy sposób doboru gatunków tokarskich KORLOY. System doboru. Zakres stosowania gatunków do toczenia
Najlepszy sposób doboru gatunków tokarskich ORLOY System doboru ateriał Węgliki pokrywane nierdzewna Żeliwo N. kolorowe S Żaroodporne H Hartowane 01 10 20 30 40 50 10 20 30 40 01 10 20 30 N10 N20 N30 S01
Bardziej szczegółowoC/Bizkargi, 6 Pol. Ind. Sarrikola E LARRABETZU Bizkaia - SPAIN
Mosiądz Skład chemiczny Oznaczenia Skład chemiczny w % (mm) EN Symboliczne Numeryczne Cu min. Cu maks. Al maks. Fe maks. Ni maks. Pb min. Pb maks. Sn maks. Zn min. Inne, całkowita maks. CuZn10 CW501L EN
Bardziej szczegółowoMetody łączenia metali. rozłączne nierozłączne:
Metody łączenia metali rozłączne nierozłączne: Lutowanie: łączenie części metalowych za pomocą stopów, zwanych lutami, które mają niższą od lutowanych metali temperaturę topnienia. - lutowanie miękkie
Bardziej szczegółowoFrezy o mikrośrednicy do obróbki z szybkim posuwem. Wysoce wydajna obróbka dzięki małemu oporowi i odporności na drgania
Frezy o mikrośrednicy do obróbki z szybkim posuwem Wysoce wydajna obróbka dzięki małemu oporowi i odporności na drgania Skraca czas obróbki zgrubnej Zastępuje monolityczne frezy walcowo-czołowe w celu
Bardziej szczegółowoSTALE NARZĘDZIOWE DO PRACY NA GORĄCO
Ćwiczenie 9 Stale narzędziowe STALE NARZĘDZIOWE DO PRACY NA ZIMNO DO PRACY NA GORĄCO SZYBKOTNĄCE NIESTOPOWE STOPOWE Rysunek 1. Klasyfikacja stali narzędziowej. Ze stali narzędziowej wykonuje się narzędzia
Bardziej szczegółowoWysokowydajne systemy laserowe produkcji ALPHA LASER. Autoryzowany Dystrybutor. LaserTech
Wysokowydajne systemy laserowe produkcji ALPHA LASER Autoryzowany Dystrybutor LaserTech ALPHA LASER & Messer Eutectic Castolin Współpraca W 2019 roku firma Messer Eutectic Castolin sp. z o.o. stała się
Bardziej szczegółowoMonolityczne płytki CBN do obróbki żeliw i stopów spiekanych
AKTUALNOŚCI 2014.01 B076P Monolityczne płytki CBN do obróbki żeliw i stopów spiekanych Doskonałe połączenie odporności na ścieranie i pękanie dzięki zastosowaniu wysokowydajnej technologii spiekania. Nowe
Bardziej szczegółowoSchemat obróbki nożami tokarskimi. Oznaczenia noży tokarskich wg ISO, PN, DIN, F, Gost. ISO 2 NNZc-d 4972 302 2102. Nóż wygięty ISO 243 ISO 514.
Schemat obróbki nożami tokarskimi Oznaczenia noży tokarskich wg ISO, PN, DIN, F, Gost ISO 243 Nóż ISO 514 PN / M-58352 DIN F GOST (PN / M-58355) ISO 1 NNZa-b 4971 301 2100 Nóż prosty ISO 2 NNZc-d 4972
Bardziej szczegółowo1 Wiertła HSS 1. Wiertła VHM. Wiertła z płytkami wymiennymi. Rozwiertaki i pogłębiacze. Gwintowniki HSS. Frezy cyrkulacyjne do gwintów
1 Wiertła 1 Wiercenie 2 3 Wiertła VHM Wiertła z płytkami wymiennymi 4 Rozwiertaki i pogłębiacze 5 Gwintowniki Gwint 6 rezy cyrkulacyjne do gwintów 7 8 Płytki do toczenia gwintów arzędzia tokarskie Toczenie
Bardziej szczegółowoQUADWORX CZTERY KRAWĘDZIE DLA WIĘKSZEJ WYDAJNOŚCI
QUADWORX CZTERY KRAWĘDZIE DLA WIĘKSZEJ WYDAJNOŚCI ZAŁOŻENIA TEORETYCZNE większa pewność procesu większa ilość krawędzi płytki wzmocnienie zewnętrznych krawędzi ostrza pewne pozycjonowanie płytki w gnieździe
Bardziej szczegółowoSymboliczne Numeryczne EN Cu min. Cu maks. Fe maks. Mn maks. Ni min. Ni maks. Pb maks. Sn maks. Zn min. Szacunkowe odpowiedniki międzynarodowe
Taśmy nowe srebro Skład chemiczny Oznaczenie Skład chemiczny w % (mm) Symboliczne Numeryczne EN Cu min. Cu maks. Fe maks. Mn maks. Ni min. Ni maks. Pb maks. Sn maks. Zn min. Inne, całkowita maks. CuNi12Zn24
Bardziej szczegółowo
