Agata Piotrowska. Instytut Chemii i Techniki Jądrowej w Warszawie. Seminarium szkoleniowe Energia na jutro
|
|
- Wiktor Stachowiak
- 8 lat temu
- Przeglądów:
Transkrypt

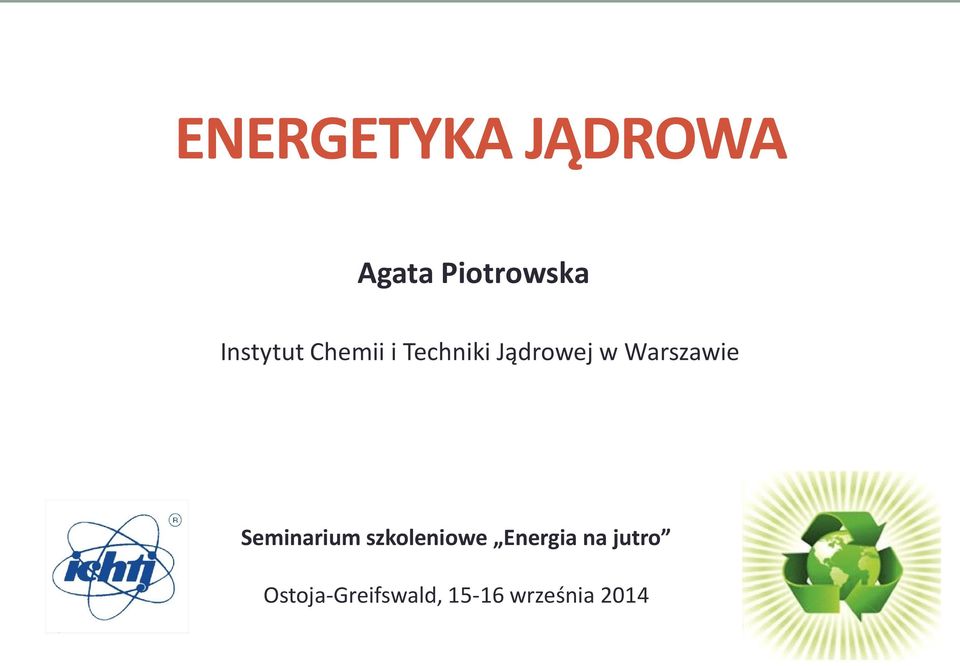

1 ENERGETYKA JĄDROWA Agata Piotrowska Instytut Chemii i Techniki Jądrowej w Warszawie Seminarium szkoleniowe Energia na jutro Ostoja-Greifswald, września 2014
2 Energia jądrowa rozpad A liczba masowa Z liczba atomowa synteza Nukleon wspólna nazwa dla protonu i neutronu Zależność średniej energii wiązania nukleonu w jądrze od liczby masowej Energia wiązania na nukleon jest to energia, którą należy dostarczyć do jądra, aby uwolnić z niego jeden nukleon.

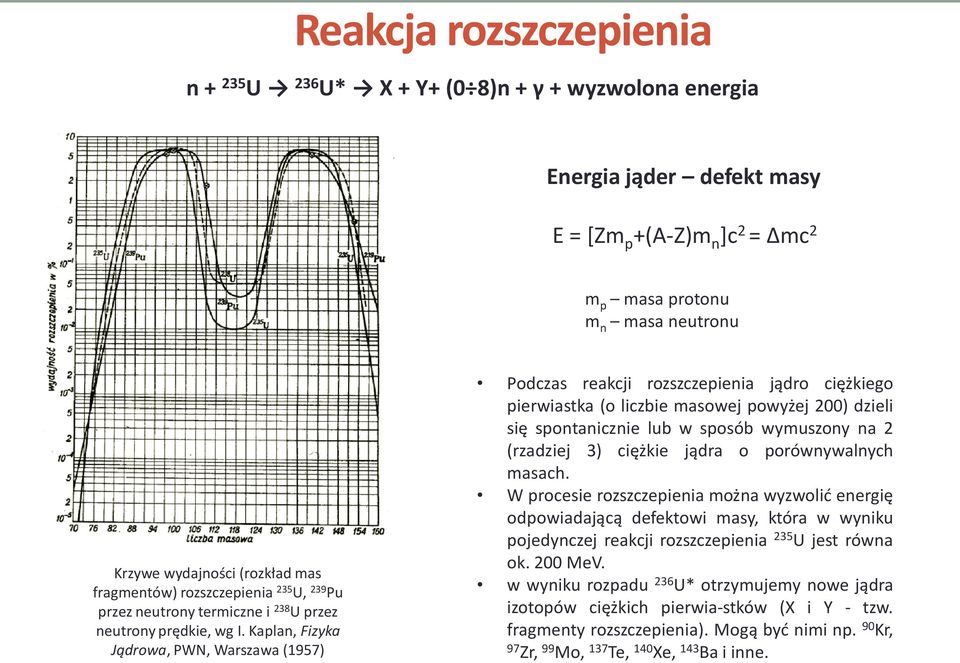

3 Reakcja rozszczepienia n U 236 U* X + Y+ (0 8)n + γ + wyzwolona energia Energia jąder defekt masy E = [Zm p +(A-Z)m n ]c 2 = Δmc 2 m p masa protonu m n masa neutronu Krzywe wydajności (rozkład mas fragmentów) rozszczepienia 235 U, 239 Pu przez neutrony termiczne i 238 U przez neutrony prędkie, wg I. Kaplan, Fizyka Jądrowa, PWN, Warszawa (1957) Podczas reakcji rozszczepienia jądro ciężkiego pierwiastka (o liczbie masowej powyżej 200) dzieli się spontanicznie lub w sposób wymuszony na 2 (rzadziej 3) ciężkie jądra o porównywalnych masach. W procesie rozszczepienia można wyzwolić energię odpowiadającą defektowi masy, która w wyniku pojedynczej reakcji rozszczepienia 235 U jest równa ok. 200 MeV. w wyniku rozpadu 236 U* otrzymujemy nowe jądra izotopów ciężkich pierwia stków (X i Y - tzw. fragmenty rozszczepienia). Mogą być nimi np. 90 Kr, 97 Zr, 99 Mo, 137 Te, 140 Xe, 143 Ba i inne.

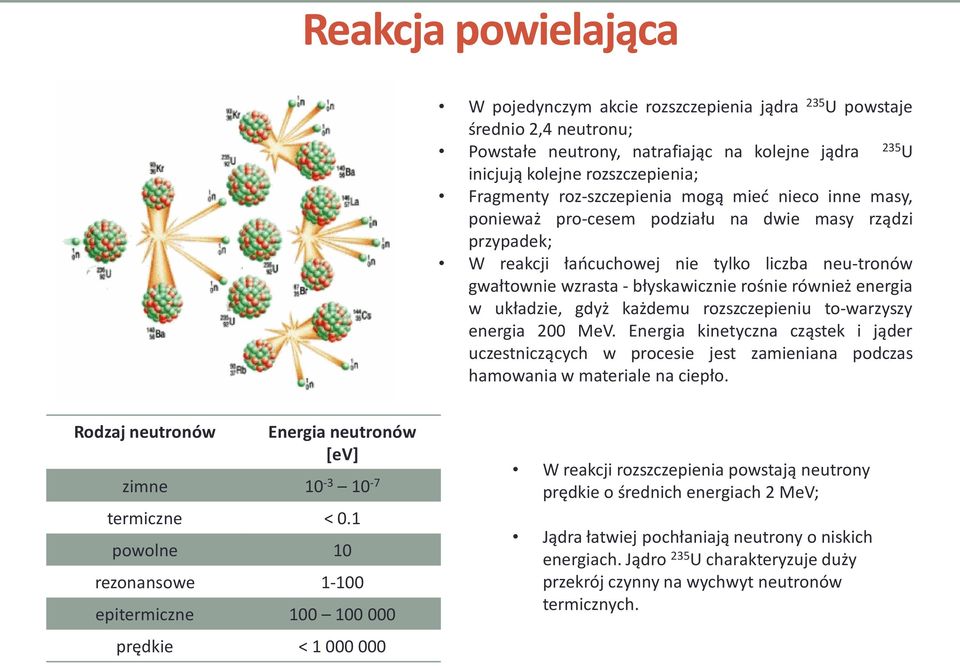

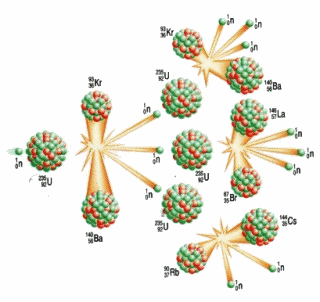

4 Reakcja powielająca W pojedynczym akcie rozszczepienia jądra 235 U powstaje średnio 2,4 neutronu; Powstałe neutrony, natrafiając na kolejne jądra 235 U inicjują kolejne rozszczepienia; Fragmenty roz szczepienia mogą mieć nieco inne masy, ponieważ pro cesem podziału na dwie masy rządzi przypadek; W reakcji łańcuchowej nie tylko liczba neu tronów gwałtownie wzrasta - błyskawicznie rośnie również energia w układzie, gdyż każdemu rozszczepieniu to warzyszy energia 200 MeV. Energia kinetyczna cząstek i jąder uczestniczących w procesie jest zamieniana podczas hamowania w materiale na ciepło. Rodzaj neutronów Energia neutronów [ev] zimne termiczne < 0.1 powolne 10 rezonansowe epitermiczne prędkie < W reakcji rozszczepienia powstają neutrony prędkie o średnich energiach 2 MeV; Jądra łatwiej pochłaniają neutrony o niskich energiach. Jądro 235 U charakteryzuje duży przekrój czynny na wychwyt neutronów termicznych.

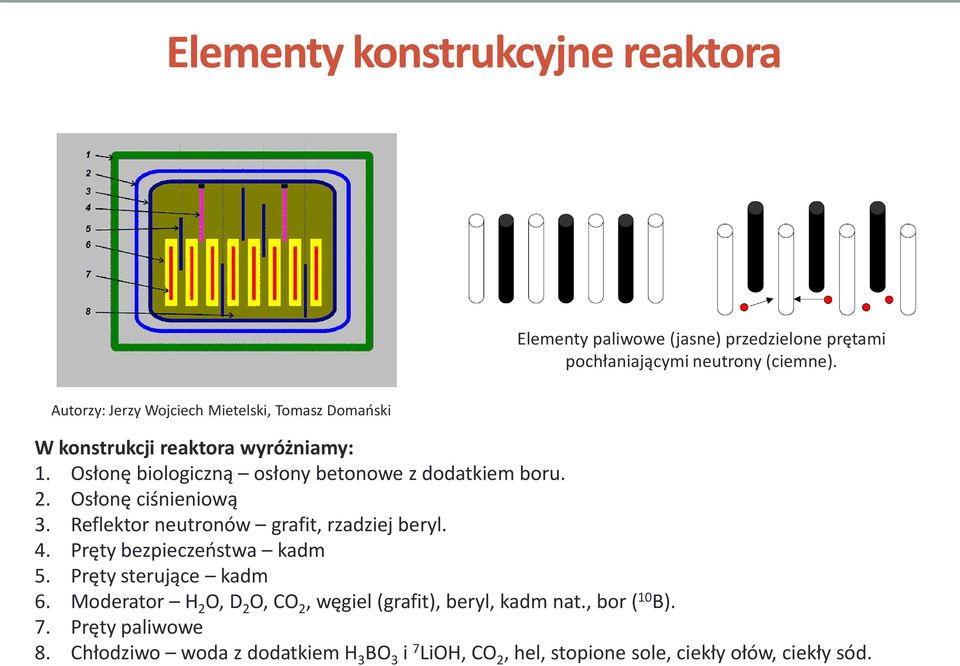

5 Elementy konstrukcyjne reaktora Elementy paliwowe (jasne) przedzielone prętami pochłaniającymi neutrony (ciemne). Autorzy: Jerzy Wojciech Mietelski, Tomasz Domański W konstrukcji reaktora wyróżniamy: 1. Osłonę biologiczną osłony betonowe z dodatkiem boru. 2. Osłonę ciśnieniową 3. Reflektor neutronów grafit, rzadziej beryl. 4. Pręty bezpieczeństwa kadm 5. Pręty sterujące kadm 6. Moderator H 2 O, D 2 O, CO 2, węgiel (grafit), beryl, kadm nat., bor ( 10 B). 7. Pręty paliwowe 8. Chłodziwo woda z dodatkiem H 3 BO 3 i 7 LiOH, CO 2, hel, stopione sole, ciekły ołów, ciekły sód.
6 Paliwo Izotopy rozszczepialne: 235 U 233 U 239 Pu Izotopy paliworodne: 238 U 232 Th Przekroje czynne na wychwyt neutronów
7 Wzbogacenie uranu Najważniejszymi minerałami uranu są: blenda uranowa: UO 2 uraninit: U 3 O 8 karnotyt: K 2 (UO 2 ) 2 (VO 4 ) 2 3H 2 O uranofan: Ca(UO 2 ) 2 (SiO 3 OH) 2 5H 2 O Przed przystąpieniem do procesu wzbogacania przeprowadza się proces konwersji z postaci U 3 O 8 do UF 6. We wstępnie przerobionej rudzie rozszczepialny izotop 235 U stanowi tylko 0,7%, resztę stanowi 238 U. Natomiast po przeprowadzeniu wzbogacania będzie stanowił 3-5%. Schemat ideowy wirówki do wzbogacania uranu w 235 U. Hala wirówek w zakładzie wzbogacania uranu w Gronau, Niemcy (

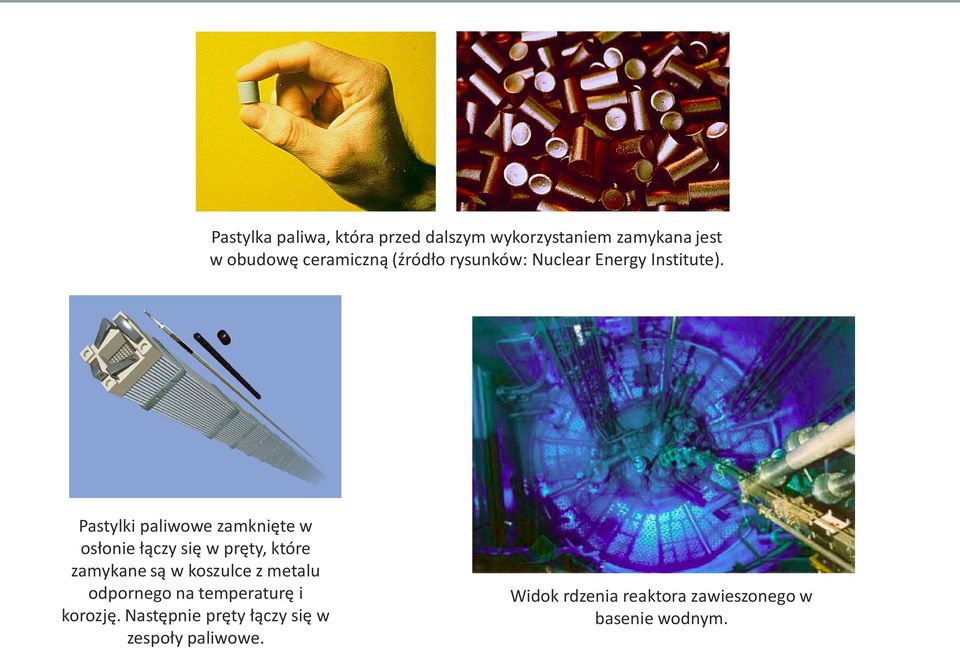

8 Pastylka paliwa, która przed dalszym wykorzystaniem zamykana jest w obudowę ceramiczną (źródło rysunków: Nuclear Energy Institute). Pastylki paliwowe zamknięte w osłonie łączy się w pręty, które zamykane są w koszulce z metalu odpornego na temperaturę i korozję. Następnie pręty łączy się w zespoły paliwowe. Widok rdzenia reaktora zawieszonego w basenie wodnym.
9 Klasyfikacja reaktorów jądrowych Reaktory jądrowe można podzielić ze względu na: rodzaj paliwa uran naturalny wzbogacony w 235 U, 239 Pu, mieszanina U/Pu; energię neutronów używanych do rozszczepienia termiczne i prędkie; rodzaj moderatora grafit, zwykła woda, ciężka woda; agregację paliwa i moderatora hetero- i homogeniczne; rodzaje chłodziwa gaz, woda, sód, stopione sole; zastosowanie badawcze, energetyczne, powielające. Podstawowe rodzaje reaktorów energetycznych: Reaktor wodno-ciśnieniowy PWR (od ang. Pressurized Water Reactor) Reaktor z wrzącą wodą BWR (Boiling Water Reactor) Reaktor chłodzony gazem AGR (Advanced Gas-cooled Reactor) Reaktory kanałowe RBMK i CANDU Reaktor powielający FBR (Fast Breeder Reactor) Reaktor wysokotemperaturowy THTR (Thorium High Temperature Reactor)

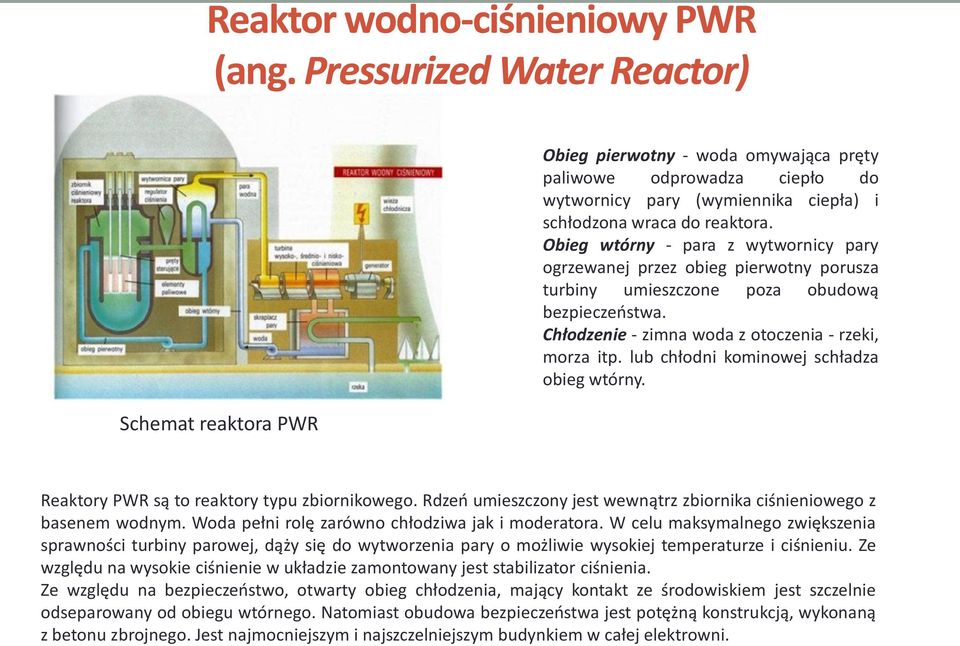

10 Reaktor wodno-ciśnieniowy PWR (ang. Pressurized Water Reactor) Schemat reaktora PWR Obieg pierwotny - woda omywająca pręty paliwowe odprowadza ciepło do wytwornicy pary (wymiennika ciepła) i schłodzona wraca do reaktora. Obieg wtórny - para z wytwornicy pary ogrzewanej przez obieg pierwotny porusza turbiny umieszczone poza obudową bezpieczeństwa. Chłodzenie - zimna woda z otoczenia - rzeki, morza itp. lub chłodni kominowej schładza obieg wtórny. Reaktory PWR są to reaktory typu zbiornikowego. Rdzeń umieszczony jest wewnątrz zbiornika ciśnieniowego z basenem wodnym. Woda pełni rolę zarówno chłodziwa jak i moderatora. W celu maksymalnego zwiększenia sprawności turbiny parowej, dąży się do wytworzenia pary o możliwie wysokiej temperaturze i ciśnieniu. Ze względu na wysokie ciśnienie w układzie zamontowany jest stabilizator ciśnienia. Ze względu na bezpieczeństwo, otwarty obieg chłodzenia, mający kontakt ze środowiskiem jest szczelnie odseparowany od obiegu wtórnego. Natomiast obudowa bezpieczeństwa jest potężną konstrukcją, wykonaną z betonu zbrojnego. Jest najmocniejszym i najszczelniejszym budynkiem w całej elektrowni.
11 Reaktor z wrzącą wodą BWR (ang. Boiling Water Reactor) Schemat reaktora BWR Schemat barier bezpieczeństwa stosowanych w reaktorach BWR Najistotniejszą cechą reaktorów BWR jest to, iż wodę w rdzeniu reaktora doprowadza się do wrzenia, na wyjściu z reaktora mamy zaś parę nasyconą napędzającą turbinę parową. W tym przypadku zarówno chłodziwem jak i czynnikiem roboczym jest para wodna. Para poruszająca turbinę jest wcześniej osuszana w specjalnych separatorach wilgoci. Podobnie jak w reaktorach PWR, tutaj również mamy do czynienia z bardzo rozbudowanymi układami bezpieczeństwa. Reaktory te, po reaktorach wodno-ciśnieniowych są najczęściej spotykane i ich udział w produkcji energii elektrycznej pochodzącej z reaktorów jądrowych przekracza 20%.

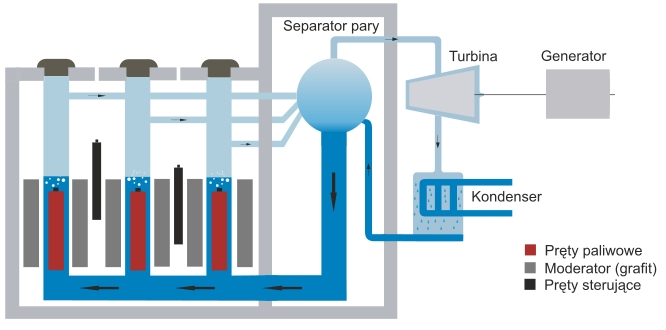

12 Reaktor kanałowy RBMK (ros. Rieaktor Bolszoj Moszcznosti Kanalnyj) Schemat reaktora RBMK Widok korpusu reaktora RBMK z włazami dla wymienianego paliwa (fot. A.Strupczewski) Reaktor RBMK to typ reaktora pracującego w Czarnobylu, którego podstawową istotą konstrukcyjną jest możliwość wymieniania paliwa w trakcie pracy reaktora. Taka częsta wymiana paliwa jest konieczna, jeżeli paliwem jest uran bardzo nisko wzbogacony lub naturalny, dzięki czemu uzyskuje się względnie dużą produkcję Pu-239 do celów militarnych. Chłodziwem w tego w typu reaktorach jest grafit. Wady reaktora RMBK: Dodatni współczynnik reaktywności Brak obudowy bezpieczeństwa i mocnego, stalowego zbiornika reaktora Rozgrzanie grafitu powyżej temperatury zapłonu Wadliwa konstrukcja prętów regulacyjnych Powolne opuszczanie prętów regulacyjnych Sterowanie częściowo ręczne i możliwość wyłączania systemów bezpieczeństwa Ograniczenie zasobu wody do awaryjnego zalania rdzenia reaktora
13 Zmiany gęstości rozszczepień po odparowaniu części wody. A - normalna praca, B - wzrost temperatury, część wody odparowuje. W reaktorze PWR lub BWR liczba rozszczepień maleje, a w reaktorze RBMK rośnie, (
14 Bezpieczeństwo Bezpieczeństwo jądrowe gwarantuje system wielu barier: 1. Materiał paliwowy 2. Koszulki elementu paliwowego 3. Obudowa reaktora 4. Obudowa bezpieczeństwa Bezpieczeństwo jądrowe kultura techniczna: dbałość o zachowanie wszelkich wymagań i zasad na każdym etapie projektu, wykonania i eksploatacji elektrowni jądrowej 1. Wykorzystanie naturalnych praw fizyki w projektowaniu (grawitacja, konwekcja naturalna, właściwości materiałów) 2. Analiza wszelkich scenariuszy awaryjnych na etapie projektu - przygotowanie weryfikacji procesu budowy 3. Szkolenie personelu (symulatory) 4. Brak tolerancji uchybień (nie ma małych uchybień) 5. Wykorzystanie doświadczeń eksploatacyjnych z innych elektrowni 6. Nauczenie odpowiedzialności w praktycznym działaniu i w każdych okolicznościach personelu operacyjnego A także wprowadzenie zasadę głębokiej obrony zapewnienie przeciwdziałania skutkom możliwych awarii urządzeń i błędów ludzkich.
15 Naturalny reaktor jądrowy w Oklo Pozostałości wypalonego paliwa z naturalnego reaktora w Oklo, pozostałości jedynego reaktora, który można oglądać pod ziemią, widoczne są jako szaro-zielona skała zawierająca głównie tlenek uranu. Około 2 miliardy lat temu zawartość U-235 w uranie naturalnym w tym miejscu wynosiła 3-4%. Warunki hydrogeologiczne występujące wokół złoża umożliwiły zajście reakcji łańcuchowej. Woda była zarówno moderatorem jak i reflektorem. Przebieg reakcji natomiast był następujący: przesiąkająca przez złoże uranu woda w czasie opadów zaczęła spełniać rolę moderatora umożliwiając łańcuchowe rozszczepienie U-235. Po spowodowanym reakcją podwyższeniu temperatury woda odparowywała i wtedy samoczynnie reaktor przerywał swoją pracę. Po ochłodzeniu woda znów zaczynała się dostawać w obszar złoża i reakcja rozpoczynała się od nowa.

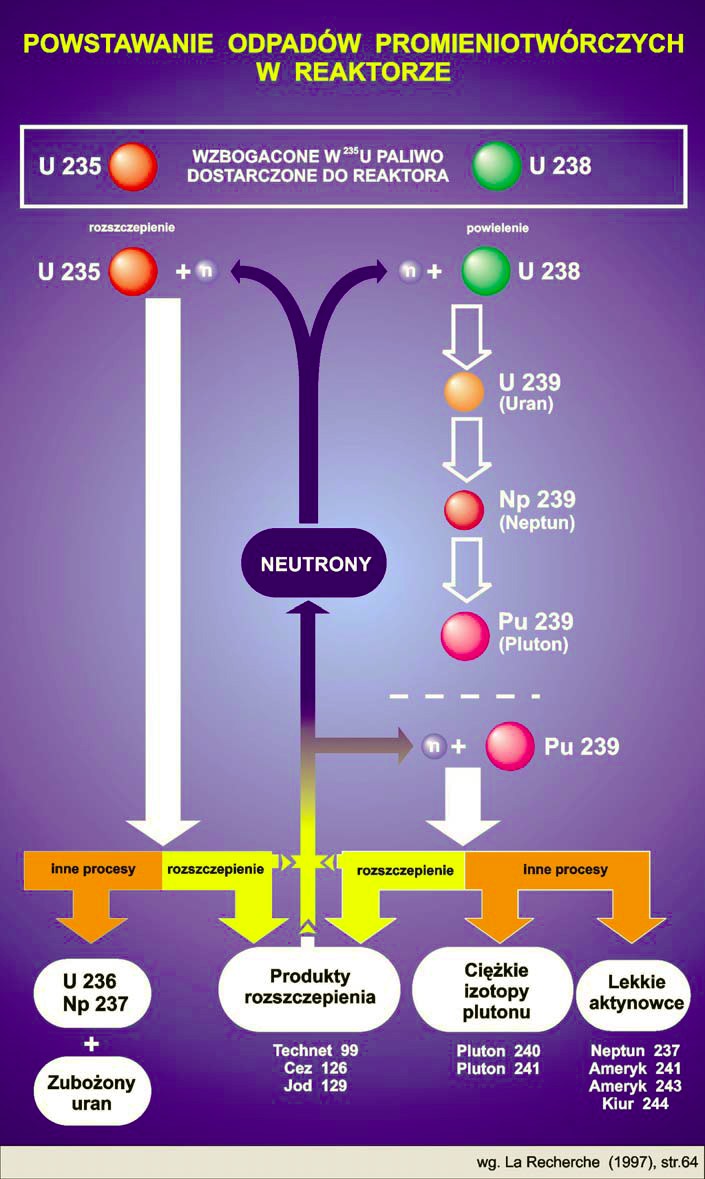

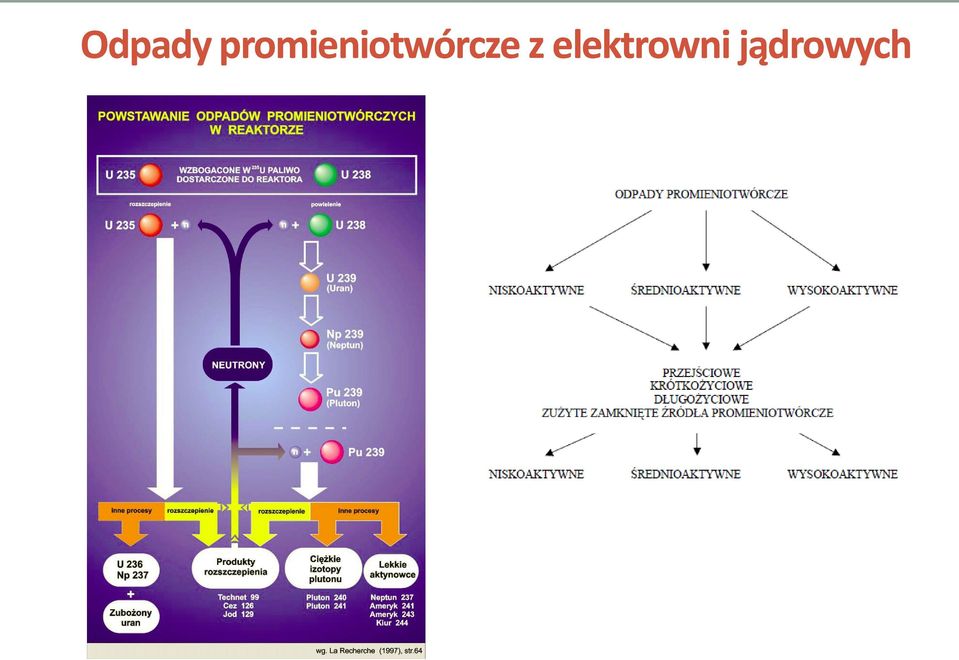

16 Odpady promieniotwórcze z elektrowni jądrowych

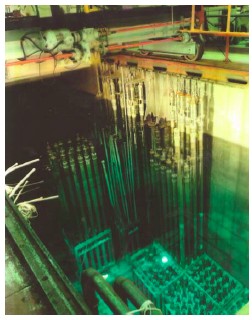

17 Wypalone paliwo jądrowe Widok basenu przechowawczego w reaktorze MARIA w Świerku Podczas recyklizacji dokonuje się obróbki radiochemicznej, podczas której wydobywa się przede wszystkim 235 U i 239 Pu. Z izotopów tych, a precyzyjniej z tlenków tych izotopów (UO 2 i PuO 2 ) można wyprodukować świeże paliwo (typu MOX od ang. Mixed Oxides). Z paliwa wypalonego przez rok pracy elektrowni o mocy 1000 MWe można uzyskać około 230 kg plutonu (1% całości wypalonego paliwa). W sumie recyklingowi (recyklizacji) podlega jakieś 97% wypalonego paliwa, pozostałe 3% (ok. 700 kg rocznie z elektrowni o mocy 1000 MWe) stanowią odpady wysokoaktywne. W wyniku przerobu pozostaje wciąż wysokoaktywny odpad w ciekłej postaci. Ciecz ta zawiera zarówno fragmenty rozszczepienia, jak i promieniotwórcze aktynowce. Stosunkowo najbezpieczniejszy obecnie przerób tej cieczy polega na jej witryfikacji, tj. zeszkleniu lub glazurowaniu. Tak przygotowana gorąca borosilikatowa masa szklana (Pyrex) wlewana jest do pojemników ze stali nierdzewnej, które po ostudzeniu są zaspawywane. Blok szkła borosilikatowego o objętości odpowiadającej objętości odpadów promieniotwórczych przypadających na człowieka w czasie jego życia, a pochodzących z energii elektrycznej wyprodukowanej w elektrowni jądrowej.
18 Wysokoaktywne odpady promieniotwórcze - krytyczny problem energetyki jądrowej Radiotoksyczność wypalonego paliwa jądrowego spada do poziomu radiotoksyczności rudy uranowej dopiero po upływie lat Przerób wypalonego paliwa - po odzyskaniu rozszczepialnych 235 U i 239 Pu pozostają odpady wysokoaktywne zawierające produkty rozszczepienia i długożyciowe izotopy aktynowców (Np, Am, Cm, ) Po usunięciu z odpadów jądrowych wszystkich aktynowców radiotoksyczność pozostałych odpadów (w tym 99 Tc, 135 Cs i 129 I) - spadnie do poziomu radiotoksyczności rudy uranowej już po latach (PUREX + DIAMEX + SANEX albo proces GANEX)
19 Energetyka jądrowa w Polsce Polska nie posiada żadnej elektrowni jądrowej, ale w odległości do ok. 310 km od granic jest 10 czynnych elektrowni jądrowych (25 bloków - reaktorów energetycznych) o łącznej elektrycznej mocy zainstalowanej brutto ok. 17 GWe. W Polsce planowana jest budowa reaktora III generacji, w którym nastąpi: zwiększenie bezpieczeństwa eksploatacji (obniżenie prawdopodobieństwa poważnego uszkodzenia rdzenia reaktora) poprawianie efektywności ekonomicznej (obniżenie kosztów budowy i eksploatacji elektrowni).
20 Energetyka jądrowa na świecie Obecnie na świecie pracuje 436 reaktów energetycznych w 30 państwach i na Tajwanie (stan na dzień ). Udział elektrowni jądrowych w światowej produkcji energii elektrycznej wynosi obecnie ok. 13%. Moc zainstalowana netto wynosi 372,326 GWe. 1 reaktor jest w stanie długoterminowego wyłączenia
21 Reakcje termojądrowe (fuzji) Są to reakcje wymagające bardzo wysokich temperatur. Energia kinetyczna cząstek zderzających się musi być bardzo duża. Aby zaszła reakcja musi być pokonana bariera energetyczna J co wymaga energii kinetycznej cząstek o temperaturze 10 9 K. Ze względu na występowanie efektu tunelowego temperatura może być mniejsza o jeden rząd wielkości. Energia syntezy 4 He w reakcji D-T Energia syntezy - Q Deficyty masy w MeV dla substratów i produktu D + T 4 He + n + Q 13, ,950 = 2, ,070 + Q Q = 17.6 MeV/5 nukleonów
22 Reakcje termojądrowe zachodzące w gwiazdach I. (10-14)*10 6 K Cykl protonowy 1 H + 1 H 2 D + e + + ν e + γ Q = 0,42 MeV T = lat e + + e - γ + γ Q = 1,02 MeV 2 D + 1 H 3 He + γ Q = 5,49 MeV T = 1,6 s 3 He + 3 He 4 He H Q = 12,86 MeV T = 9x10 5 lat Q(4 1 H 4 He) = [4m( 1 H) m( 4 He)]c 2 = 26,7 MeV II. (14-23)*10 6 K 3 He + 4 He 7 Be + γ Q = 1,586 MeV 7 Be + e 7 Li + ν e Q = 0,861 MeV 7 Li + 1 H 2 4 He Q = 17,347 MeV III. >23*10 6 K 7 Be + 1 H 8 B + γ Q = 0,135 MeV 8 B + e 8 Be + e + + ν e 8 Be 2 4 He Q = 18,07 MeV
23 Cykl węglowo-azotowo-tlenowy I. 1 H + 12 C 13 N + γ T = 106 lat II. 13 N 13 C + e + + ν e + γ T = 7 min III. 1 H + 13 C 14 N + γ T = lat IV. 1 H + 14 N 15 O + γ T = lat V. 15 O 15 N + e + + ν e + γ T = 2 min VI. 1 H + 15 N 12 C + 4 He T = 104 lat 4 1 H 4 He +2e ν e Q = 23,8 MeV Syriusz A
24 D + D T + H + 4,04 MeV D + D 3 He + n + 3,27 MeV D + T 4 He + n + 17,58 MeV D + 3 He 4 He + n + 18,37 MeV T + T 4 He + 2n + 11,31 MeV H + 6 Li 4 He + 3 He + 3,9 MeV H + 11 B 3( 4 He) + 8,68 MeV D + 6 Li 2( 4 He) + 22,3 MeV Lekkie cząstki dość łatwo przyspieszyć do takich energii. Jednakże energia potrzebna do pracy akceleratora znacznie przewyższałaby energię, którą otrzymalibyśmy z reakcji syntezy. Z tego względu, aby inicjować reakcje syntezy należy wykorzystać inne podejście: energie kinetyczne reagujących cząstek powinny być wynikiem wysokiej temperatury gazu takich cząstek. W temperaturach rzędu dziesiątków i setek milionów stopni, elektrony są odrywane od atomów, reagujące cząstki istnieją więc jako gorąca plazma.
25 Różne rodzaje plazm
26 Fizyka plazmy podstawą badań syntezy jądrowej Kryterium Lawsona - iloczyn gęstości jąder w plazmie i czasu utrzymania plazmy w temperaturze zapłonu plazmy powinien przewyższać wartość progową. Kiedy ten warunek jest spełniony reakcja syntezy jest utrzymywana bez potrzeby dogrzewania plazmy. Stan ten nazywany jest ignition. Kryterium Lawsona dla plazmy deuterowotrytowej wymaga: 1. Przy utrzymaniu magnetycznym: - czasu utrzymania s; - gęstości - >10 31 /m 3 ; 2. Przy utrzymaniu inercyjnym: - czasu utrzymania >10-11 s; - gęstości - >10 20 /m 3.
27 Magnetyczne utrzymanie plazmy - tokamak Pole toroidalne powodujące powstanie pola wzdłuż torusa. Uzyskuje się to poprzez zastosowanie cewek wytwarzających pole magnetyczne otaczające komorę próżniową. Pole toroidalne realizuje podstawowy mechanizm utrzymania cząsteczek plazmy. Pole poloidalne powodujące powstanie pola wokół przekroju plazmy. Pole to odsuwa plazmę od ścian oraz nadaje jej odpowiedni kształt oraz stabilność. Poloidalne pole jest indukowane poprzez mechanizmy wewnętrzne i zewnętrzne. Mechanizmem wewnętrznym jest prąd płynący w plazmie, który z kolei jest jednym ze sposobów grzania. Mechanizmem zewnętrznym są cewki umieszczone wzdłuż ścian bocznych komory. n+ 6 Li 4 He+ 3 T Pierwszy tokamak powstał w 1950 roku w Instytucie Energii Atomowej w Moskwie. Zasadę działania tego urządzenia opracowali Igor J. Tamm i Andriej D. Sacharow. Rosyjskie tokamaki były budowane pod kierunkiem profesora Lwa Arcymowicza. Ich nazwa, która przyjęła się powszechnie, to skrót od rosyjskiej nazwy urządzenia: Toroidalnaja Kamiera s Magnitnymi Katuszkami, pierścieniowa komora z cewkami magnetycznymi.
28 Parametry tokamaka JET Promień torusa: 3.1 m, Komora: 3,96 m wys., 2,4 m szer., Objętość plazmy: 80 m 3, Prąd w plazmie do 5 MA, Toroidalne pole magnetyczne: do 4 tesli. Po lewej: wnętrze tokamaka JET. Po prawej: obraz plazmy uzyskany za pośrednictwem kamery wideo przez okno kwarcowe. (Foto: EFDA-JET,
29 Magnetyczne utrzymanie plazmy - stellarator Wygląd cewek pola magnetycznego stellaratora Największy na świecie układ stellaratora w Japonii. Z prawej pokazany jest kształt sznura plazmowego w tym stellaratorze
30 Inercyjne utrzymanie plazmy Przebieg wywołania reakcji syntezy jądrowej z utrzymywaniem inercyjnym
31 NOVA Lawrence Livermore Laboratory Przyjęte rozwiązanie cechuje się kilkoma wadami: Chociaż stosunek energii uzyskanej z syntezy do energii niezbędnej do jej zainicjowania wynosi (dla równomiernie grzanego peletu D+T) około 225, jednak niska efektywność laserów i źródeł jonów powoduje konieczność dostarczenia do układu energii co najmniej 10 4 razy większej. Zainicjowanie syntezy wymaga energii 100 kj, co oznacza, że zbudowanie reaktora wymagałoby laserów o mocy kilku megawatów. A już obecna hala laserów wygląda imponująco. Trudności zagwarantowania odpowiedniej częstości repetycji laserów i wytrzymałości ich okien.
32 Dokąd zmierzamy? 21 listopada 2006 r. zostało w Paryżu podpisane porozumienie dotyczące przedsięwzięcia ITER budowy i eksploatacji eksperymentalnego reaktora termojądrowego kolejnej generacji. Udziałowcami tego projektu są: Unia Europejska, Japonia, Stany Zjednoczone, Rosja, Chiny, Indie i Korea Płd. Tych siedmiu partnerow zdecydowało, że ITER będzie budowany w Cadarache, małej miejscowości na południu Francji, w pobliżu Aix-en- Provence Skala przedsięwzięcia: porównanie rozmiarów tokamaków JET i ITER.
33 Prototypowy reaktor termojądrowy PROTO (jeśli będzie konstruowany) ma mieć następujące parametry: Promień zewnętrzny urządzenia 17 m, Duży promień torusa 7 m, Wysokość sznura plazmy 6 m, Szerokość sznura plazmy 3.4 m, Objętość plazmy 760 m 3, Pole magnetyczne 9 Tesli, Indukowany prąd w plazmie do 12 MA, Moc rozruchowa 60 MW, Obciążenie ścianki strumieniem neutronów ~ 3 MW/m 3, Moc uzyskiwana z syntezy MW (równoważnik dwóch dużych elektrowni jądrowych).
34 Ryzyko i trudności jakie niesie ze sobą elektrownia termojądrowa Bombardowanie komory neutronami będzie powodowało zniszczenia radiacyjne materiału i wzbudzenie niektórych pierwiastków. Po 15 latach eksploatacji trzeba będzie 30 lat, aby poziom promieniowania materiału komory obniżył się poniżej tła naturalnego Tryt niezbędny do reakcji syntezy jest beta-promieniotwórczy. Gaz ten ma dużą zdolność penetracji, łatwo rozpuszcza się w wodzie i może być niebezpieczny jeszcze przez wiele lat od jego utworzenia W reaktorach termojądrowych będzie tworzyła się, podobnie jak w reaktorach jądrowych ogromna ilość promieniowania jonizującego (szczególnie neutronowego). Zasadniczą sprawą staje się konstrukcja osłony biologicznej przed promieniowaniem.
35 Do przygotowania prezentacji wykorzystano materiały: Cykl wykładów prof. L. Dobrzyńskiego, Energia jądrowa i jej wykorzystanie: J. Sobkowski, M. Jelińska-Kazimierczuk, Chemia jądrowa Energia gwiazd. Energia dla naszej planety. Fusion Expo. European Fusion Development Agreement, Consorzio RFX (Padova-I), Gałkowski A. (2008), Od JET-a do ITER-a. Ważny krok na drodze do energii taniej, bezpiecznej i przyjaznej środowisku. Postępy Fizyki, 59, 3, oficjalna strona internetowa European Fusion Development Agreement, oficjalna strona internetowa projektu ITER, U. Woźnicka, Synteza termojądrowa źródło energii dla elektrowni przyszłości,
36 Dziękuję za uwagę
