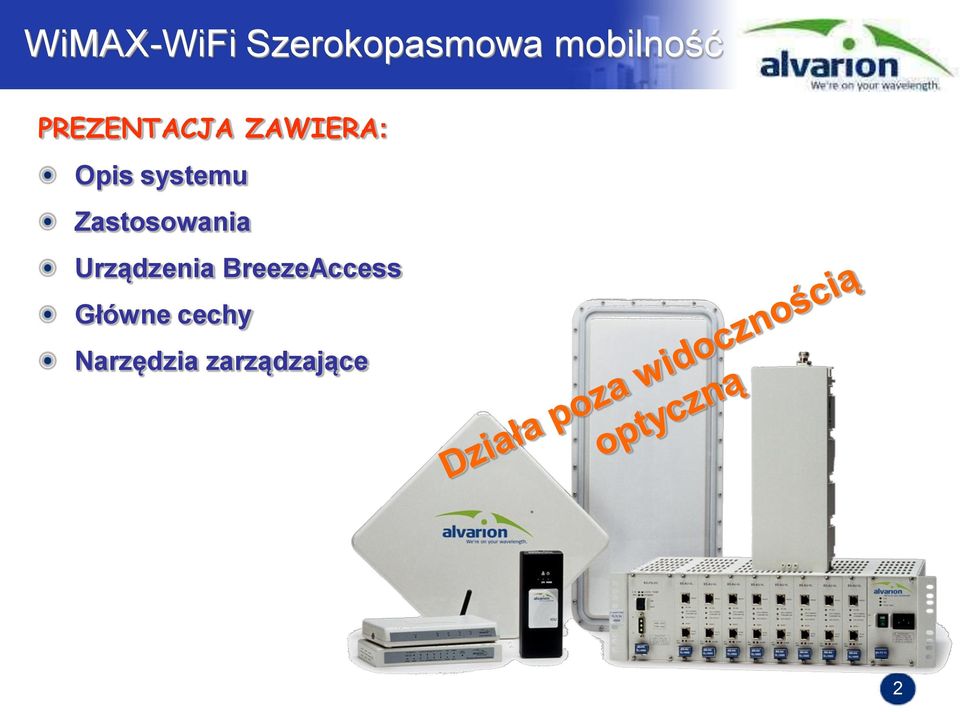

2 WiMAX-WiFi Szerokopasmowa mobilność PREZENTACJA ZAWIERA: Opis systemu Zastosowania Urządzenia BreezeAccess Główne cechy Narzędzia zarządzające 2

3 1 Opis systemu 3

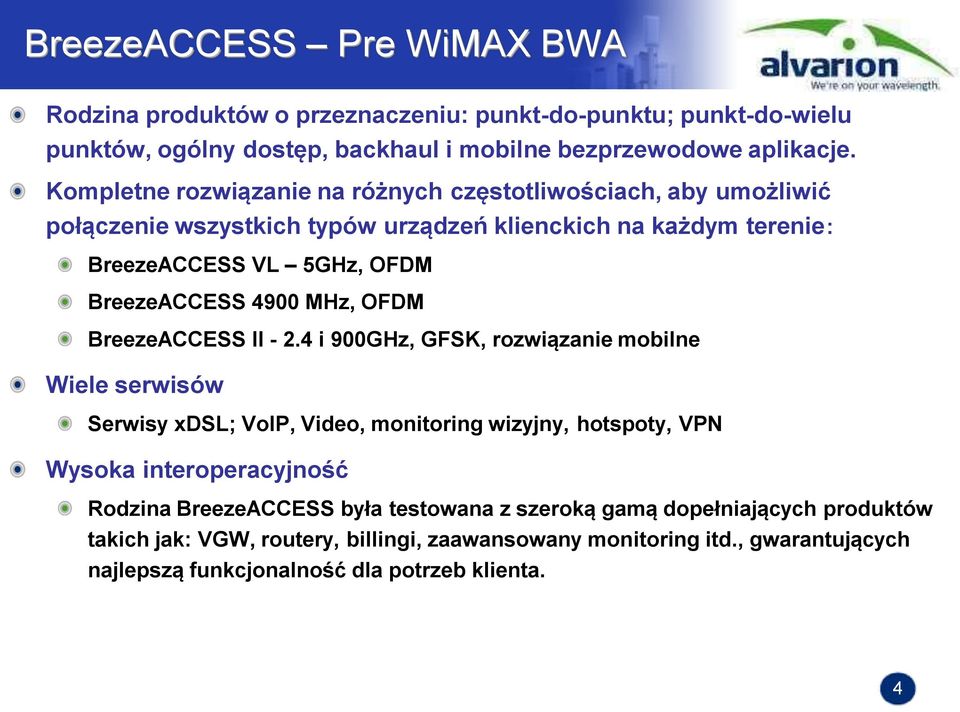

4 BreezeACCESS Pre WiMAX BWA Rodzina produktów o przeznaczeniu: punkt-do-punktu; punkt-do-wielu punktów, ogólny dostęp, backhaul i mobilne bezprzewodowe aplikacje. Kompletne rozwiązanie na różnych częstotliwościach, aby umożliwić połączenie wszystkich typów urządzeń klienckich na każdym terenie: BreezeACCESS VL 5GHz, OFDM BreezeACCESS 4900 MHz, OFDM BreezeACCESS II i 900GHz, GFSK, rozwiązanie mobilne Wiele serwisów Serwisy xdsl; VoIP, Video, monitoring wizyjny, hotspoty, VPN Wysoka interoperacyjność Rodzina BreezeACCESS była testowana z szeroką gamą dopełniających produktów takich jak: VGW, routery, billingi, zaawansowany monitoring itd., gwarantujących najlepszą funkcjonalność dla potrzeb klienta. 4

5 BreezeACCESS Pre WiMAX BWA Elastyczna architektura Stacji Bazowej Modułowa wersja szafowa stacji Macro BST Półka obsługuje wszystkie produkty z rodziny BreezeACCESS VL, 4900,2400, 900 Rozłożona architektura Wolnostojąca Micro BST Urządzenia klienckie oferujące: Mosty z zintegrowanymi bądź dodatkowymi antenami Bramki głosowe; Bramki sieciowe Pokrycie zasięgiem w NLOS, wysoka wydajność, duża pojemność, i szybkość OFDM I GFSK Modulacja adaptacyjna ATPC (Automatic Transmit Power Control) łatwa instalacja i optymalizacja transmisji Automatyczne rozpoznanie dystansu dla lepszej efektywności Narzędzia zarządzające AlvariSTAR NMS (SNMP); BreezeCONFIG (darmowa windowsowska aplikacja) i telnet Łatwe ulepszanie w celu redukcji kosztów oprogramowania Łatwa konfiguracja upload/download Integrated Antenna Detached Antenna 5

6 BreezeACCESS Pre WiMAX BWA Obszerny zbiór narzędzi gwarantujących wsparcie wielu serwisom. SLA i QoS Obsługa różnych profili użytkowników w tym samym sektorze Committed Information Rate (CIR) i Maximum Information Rate (MIR) Priorytetyzacja pakietów w warstwie 2 (802.11P) i 3 (IP TOS) Niewykorzystane łącze jest oferowane innym użytkownikom Taktowna degradacja w przypadku zapełnionego sektora 802.1Q VLAN WEP 128 i AES 128 szyfrowanie danych (zgodny z FIPS 197) Kontrola dostępu MAC; IP; filtrowanie protokułu Wybranie najlepszego AU dla szybkiej instalacji i dobrej jakości połączenia SU skanuje dostępne częstotliwości,identyfikuje wszystkie AU w zasięgu i wybiera najlepsze AU (bazuje na modulacji) Optymalizacja połączenia przez wybranie najlepszego AU W przypadku awarii AU, wybranie następnego najlepszego AU 6

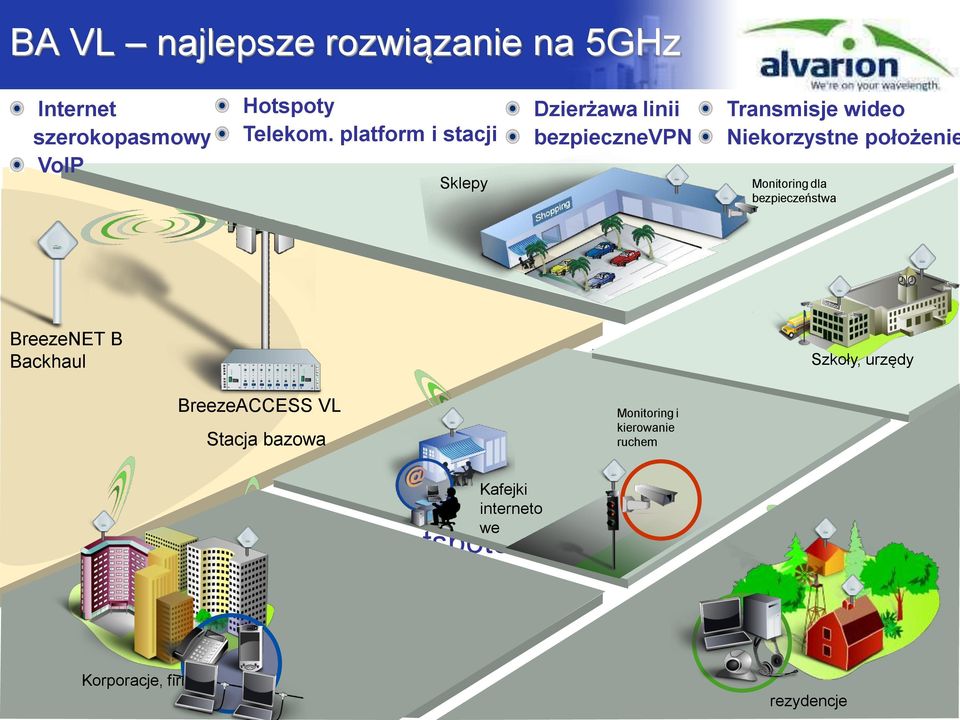

7 BA VL najlepsze rozwiązanie na 5GHz Internet szerokopasmowy VoIP BreezeNET B Backhaul Hotspoty Telekom. platform i stacji Sklepy Dzierżawa linii bezpiecznevpn Bezpieczeństwo Transmisje wideo Niekorzystne położenie Monitoring dla bezpieczeństwa Dzierżawa linii Szkoły, urzędy BreezeACCESS VL Stacja bazowa Zasilanie Kafejki interneto we hostspotów Monitoring i Kontrola ruchu kierowanie ruchem drogowego Doskonała jakość usług telefonicznych Korporacje, firmy Bezprzewodowy dostęp 7 rezydencje

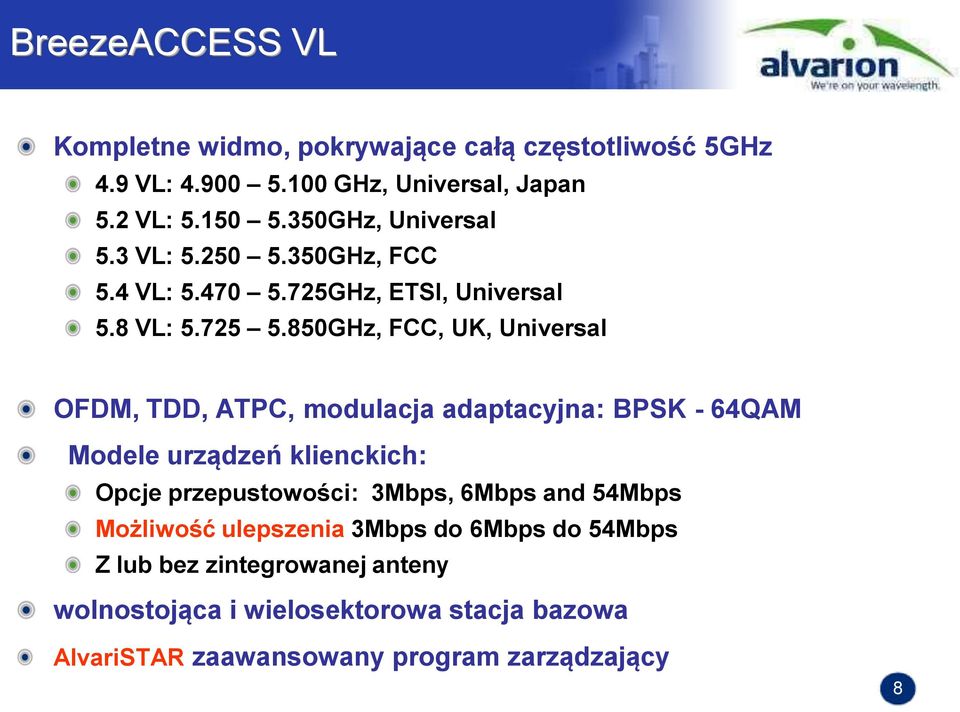

8 BreezeACCESS VL Kompletne widmo, pokrywające całą częstotliwość 5GHz 4.9 VL: GHz, Universal, Japan 5.2 VL: GHz, Universal 5.3 VL: GHz, FCC 5.4 VL: GHz, ETSI, Universal 5.8 VL: GHz, FCC, UK, Universal OFDM, TDD, ATPC, modulacja adaptacyjna: BPSK - 64QAM Modele urządzeń klienckich: Opcje przepustowości: 3Mbps, 6Mbps and 54Mbps Możliwość ulepszenia 3Mbps do 6Mbps do 54Mbps Z lub bez zintegrowanej anteny wolnostojąca i wielosektorowa stacja bazowa AlvariSTAR zaawansowany program zarządzający 8

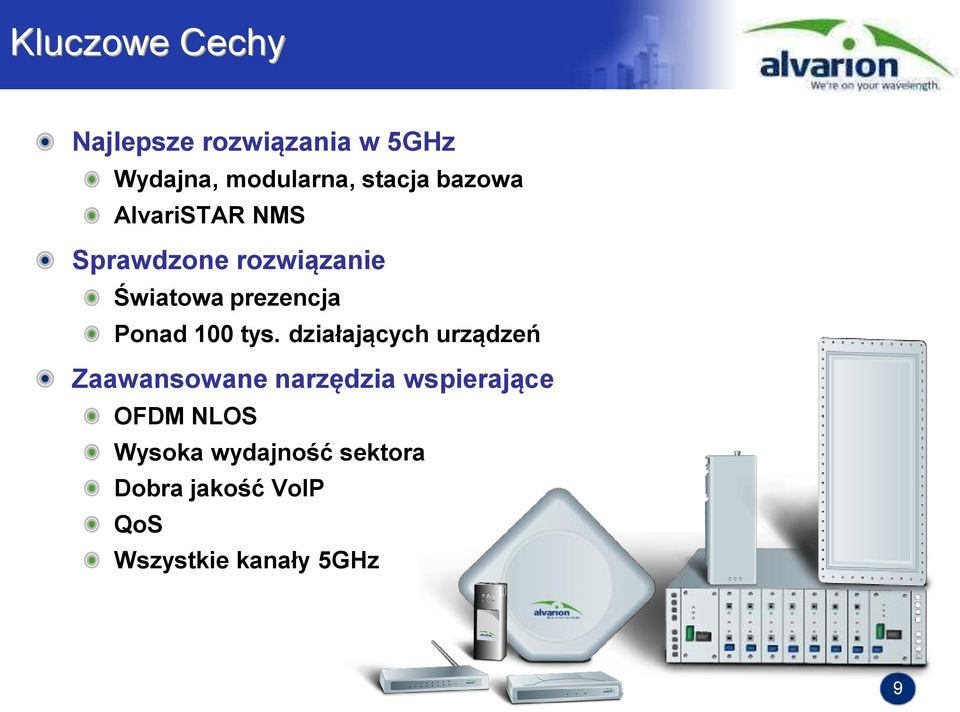

9 Kluczowe Cechy Najlepsze rozwiązania w 5GHz Wydajna, modularna, stacja bazowa AlvariSTAR NMS Sprawdzone rozwiązanie Światowa prezencja Ponad 100 tys. działających urządzeń Zaawansowane narzędzia wspierające OFDM NLOS Wysoka wydajność sektora Dobra jakość VoIP QoS Wszystkie kanały 5GHz 9

10 Maksymalna wydajność Maksymalna łączna przepustowość 32 Mbps (FTP) Maksymalnie 40,000 pakietów na sekundę Wysoka jakość VoIP i wydajność sieci Maksymalnie użytkowników na sektor 500 Maksymalna przepustowość na użytkownika 32 Mbps FTP Maksymalny zasięg 30 Km Zależne od ustawienia 10

11 2 Zastosowania 11

12 Dostęp punkt-wiele punktów Do 500 użytkowników na sektor Domy wolnostojące SU-3, SU-6 Głos i internet Zasięg Km: do 3 w mieście do 10 tereny podmiejskie do 30 teren wiejski Zależne od ukształtowania terenu Firmy SU-6, SU-54 Głos i internet 12

13 Bardzo dobra jakość Voip dla firm i rezydencji Wireless link prioritization via licensing Wysoka wydajność CIR/MIR Klasyfikacja i priorytetyzacja pakietów Bramka głosowa Alvariona H323 lub SIP G729 lub G711 Wsparcie T38 dla G3 1 lub 2 linie DRAP Dynamic Resource Allocation Protocol Prąd AC { AC do DC adapter IDU ODU Kabel CAT-5 dane i zasilenie dla ODU Kabel Ethernet przenosi dane i głos 13

14 Tworzenie sieci Bramka sieciowa alvariona oferuje: Router z 4 portami i b/g access pointem Wydajne właściwości sieciowe dla firm, kafejek internetowych i restauracji Zasilanie AC AC do DC adapter ODU Kabel CAT-5 dane i zasilenie dla ODU 2.4GHz Antena Łatwe do instalacji i konfiguracji Zdalne zarządzanie i instalacja Do 4 odseparowanych sieci 14

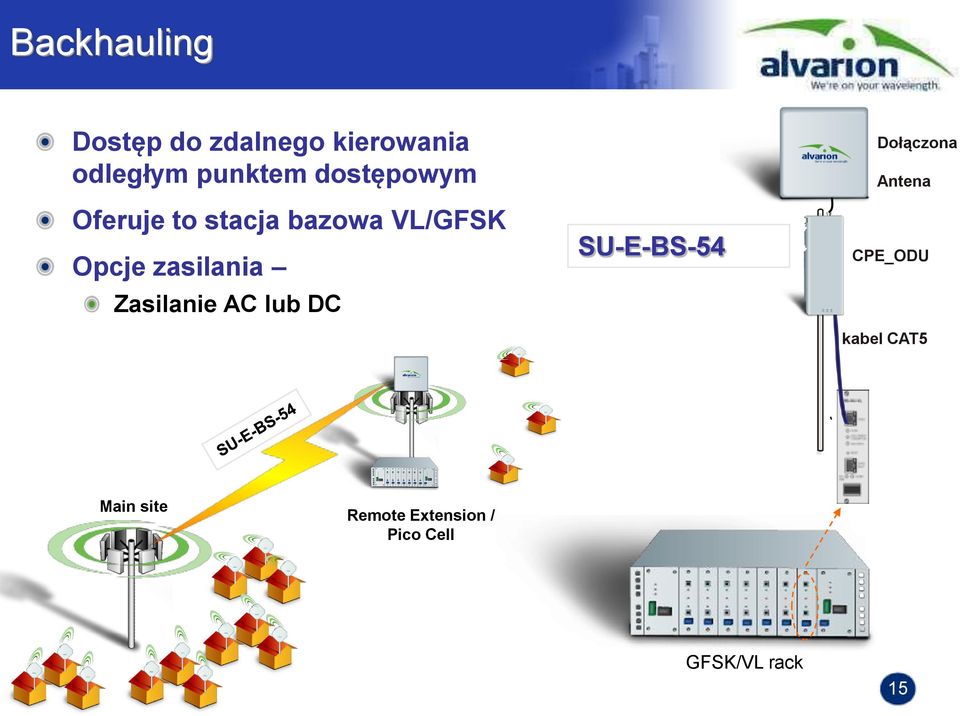

15 Backhauling Dostęp do zdalnego kierowania odległym punktem dostępowym Oferuje to stacja bazowa VL/GFSK Opcje zasilania Zasilanie AC lub DC SU-E-BS-54 Dołączona Antena CPE_ODU kabel CAT5 Main site Remote Extension / Pico Cell GFSK/VL rack 15

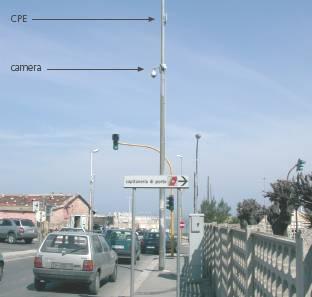

16 Monitoring Video Server Street light camera CCTV Video Monitor Router Traffic light camera Schemat zastosowań monitoringu: 16

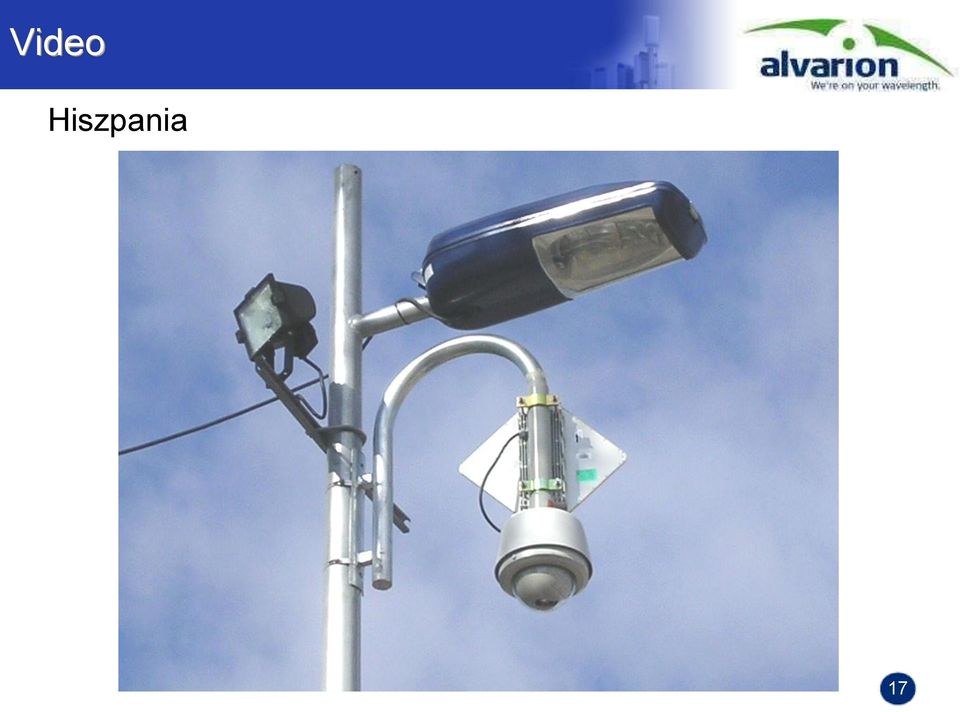

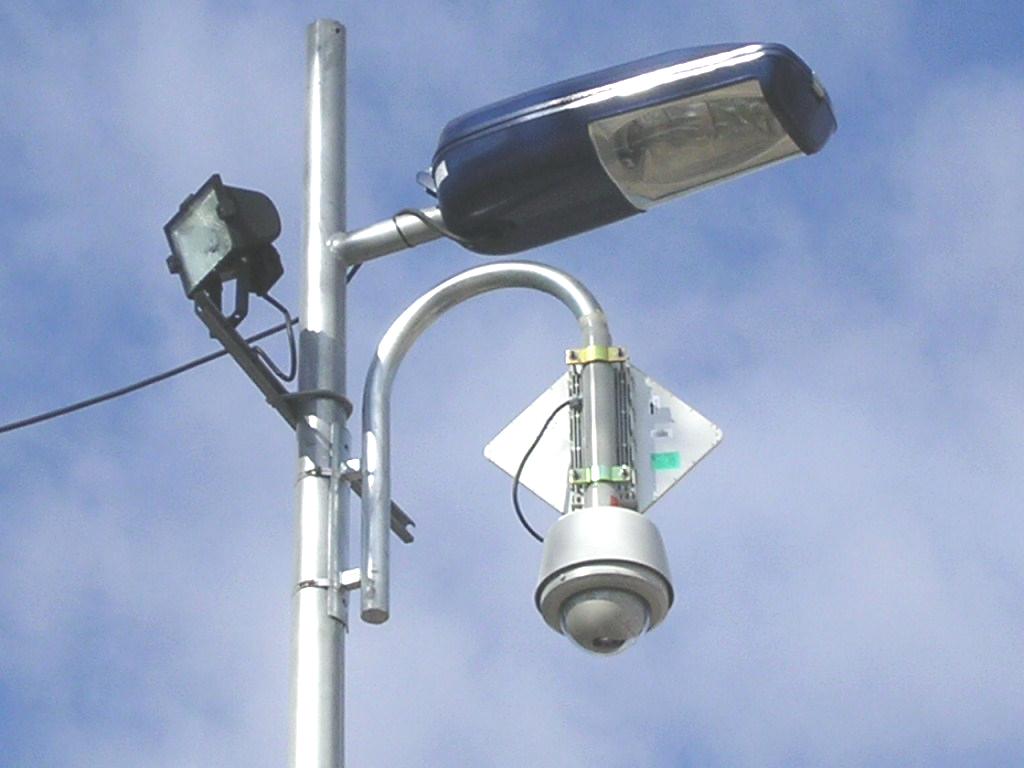

17 Video Hiszpania 17

18 Video Włochy 18

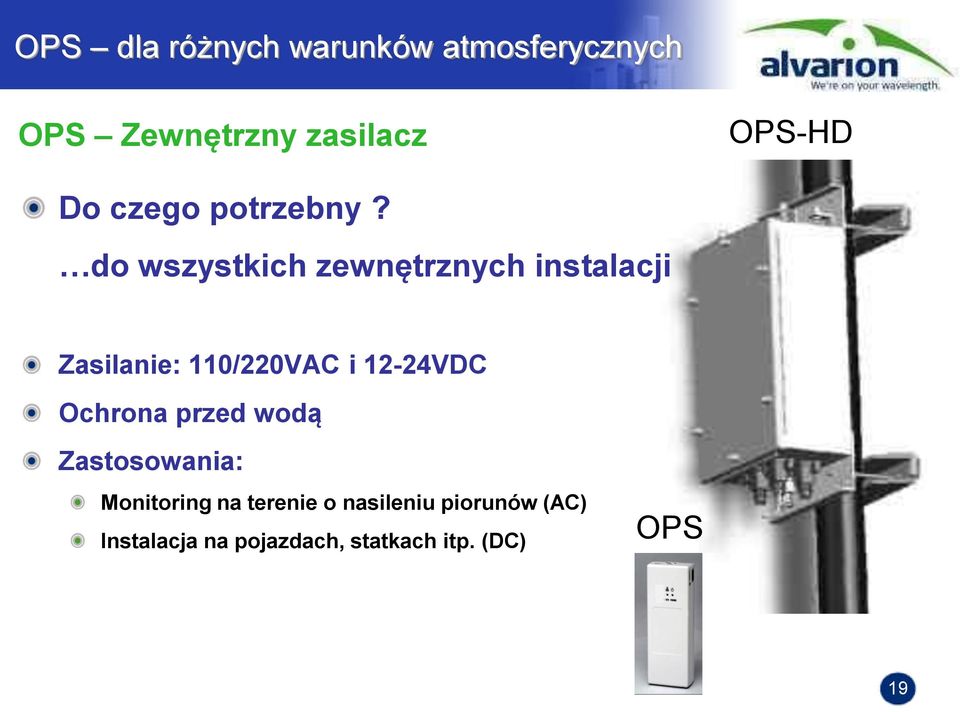

19 OPS dla różnych warunków atmosferycznych OPS Zewnętrzny zasilacz OPS-HD Do czego potrzebny? do wszystkich zewnętrznych instalacji Zasilanie: 110/220VAC i 12-24VDC Ochrona przed wodą Zastosowania: Monitoring na terenie o nasileniu piorunów (AC) Instalacja na pojazdach, statkach itp. (DC) OPS 19

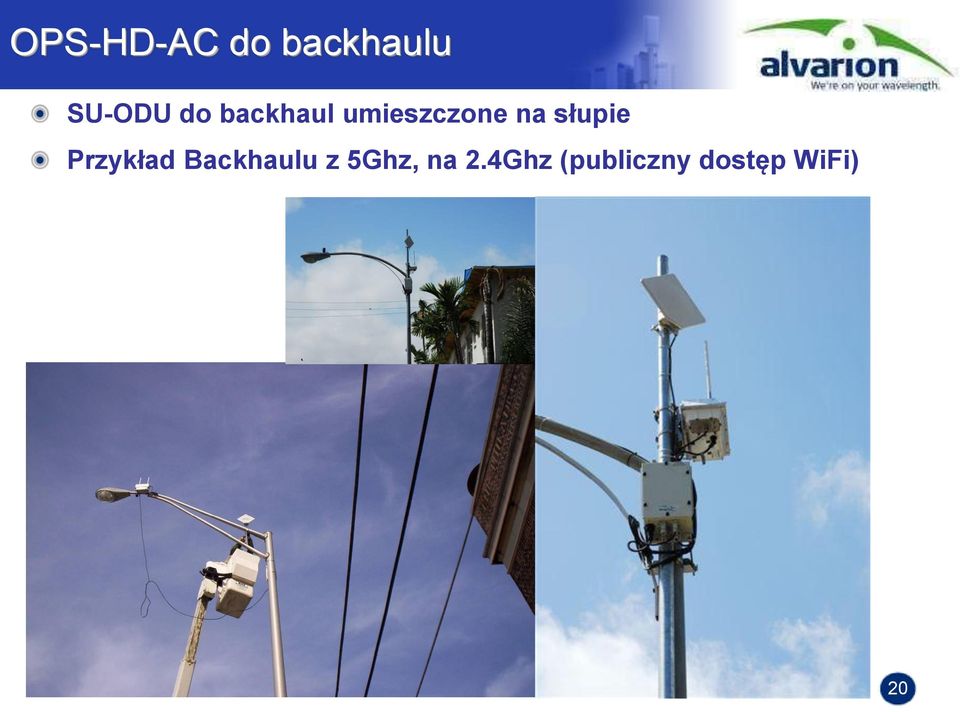

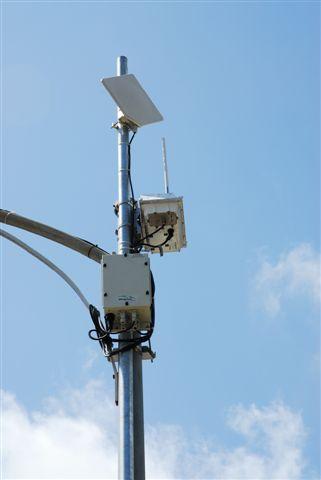

20 OPS-HD-AC do backhaulu SU-ODU do backhaul umieszczone na słupie Przykład Backhaulu z 5Ghz, na 2.4Ghz (publiczny dostęp WiFi) 20

21 3 Urządzenia BreezeAccess

22 Stacja bazowa BreezeACCESS VL ntena sektorowa ODU stacji bazowej (radio i Modem) Urządzenie klienckie-odu IDUs & GWs Stacja bazowa 22

23 Możliwości stacji bazowej Stacje bazowe Alvariona BreezeACCESS, rozwiązania na 5GHz Wersja szafowa stacji bazowej 19 Obsługuje wszystkie produkty z rodziny BreezeACCESS Od 1 do 6 sektorów na stacje bazową Pojemność stacji >324Mbps (@6 sektorów) Zasilanie 110V/220V AC lub 48V DC. Wolnostojąca Stacja Bazowa Zasilanie 110V/220V AC. Kabel CAT-5 do połączenia urządzenia wewnętrznego z zewnętrznym Opcje anten: (360, 120, 90 and 60) Obsługuje wszystkie typy urządzeń klienckich 23

24 Możliwości urządzenia klienckiego Urządzenie klienckie ze zintegrowaną anteną lub z mocniejszą zamówioną osobno. 3Mbps, 6Mbps, 54Mbps Urządzenie zewnętrzne Antena Urządzenie zewnętrzne Kabel CAT5 do połączenia urządzenia zew.-wew. Zasilanie (110V/220V AC) Do sieci 24

25 Diody LED(kontrola działania urządzenia) ODU IDU 25

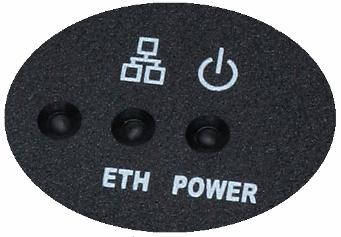

26 4 Główne cechy 26

27 Szybka instalacja i bardzo dobra jakość usług Modulacja adaptacyjna 8 poziomów, Płynne przełączanie się między poziomami w celu zapewnienia optymalnego połączenia Dla użytkownika modulacja jest ustawiana automatycznie(jak najwyższa) Wysoka czujność ATPC (Automatic Transmit Power Control) AU automatycznie mierzy i reguluje siłe nadawania SU Umożliwia to łatwą i swobodną instalacje Optymalizacja transmisji dla lepszego działania całej sieci Automatyczne mierzenie dystansu do SU 27

28 Szybka instalacja i bardzo dobra jakość usług Najlepsze AU Dla szybkiej instalacji SU Optymalizacja połączenia poprzez wybranie najlepszego AU Mechanizm zapasowy W przypadku stracenia sygnału, SU automatycznie przełącza się na kolejne najlepsze AU Diody SNR na CPE ODU Szybkie ustawienie Zbędne dodatkowe urządzenia do instalacji 28

29 Znakomita jakość Znakomita jakość radia na wszystkich pasmach Szybkie serwisy Szybki 266MHz processor w każdym CPE 32 Mbps FTP przepustowość na sektor Ponad 40,000 pakietów na sekundę Wydajność Tryb (Burst) Łączenie pakietów Szybkie przełączanie między sektorami 2-5 sekund 29

30 Zapewnienie stałej dostępności Dwa zasilacze na stacji bazowej w celu zapewnienia stabilności działania Najlepsze AU SU przy stracie połączenia, łączy się z następnym AU SU automatycznie skanuje i szuka następnego AU gdy straci połączenie Pełne przełączenie z nieaktywnego AU na zapasowe 1:1 TX = Off TX = On CAT5 cables 30

31 Wsparcie QoS i SLA Wireless Link Prioritization e (wymaga licencji) CIR i MIR Inne SLAs dla różnych użytkowników w tej samym sektorze/sieci Dynamic Resource Allocation Protocol (DRAP) Współpracuje z VoIP i GWs Doskonała jakość telefonii VoIP Automatyczne wykrycie GW Klasyfikacja i priorytetyzacja pakietów VLAN P IP TOS IP DiffServ TCP/UDP 31

32 Zabezpieczenia Zabezpieczenie danych użytkowników WEP 128 i AES 128 Nowy FIPS-197 (wymaga licencji) Używany do zabezpieczania danych w agencjach Rządowych Zabezpieczenia sieci Broadcast/multicast limiter Ochrania sieć przed wirusami/robakami Broadcasts filtering (e.g., Microsoft NetBios) DHCP Broadcast Override Filter PPPoE Broadcast Override Filter ARP Broadcast Override Filter 32

33 Zabezpieczenia Bezpieczny dostęp do sieci Lista urządzeń z dostępem lub bez dostępu Blokuje niezautoryzowane Urządzenia Filtrowanie na protokołach IP Protocol Only IP address filtering (with DHCP override) PPPoE Protocol Only Bezpieczny dostęp do zarządzania siecią 33

34 5 Narzędzia zarządzające

35 Narzędzia zarządzające SNMP Łatwe ulepszanie oprogramowania Zdalna konfiguracja Narzędzia zarządzające AlvariSTAR wszechstronne narzędzie zarządzjące BreezeCONFIG konfiguracja i monitorowanie sieci Telnet 35

36 AlvariSTAR zaawansowane narzędzie do zarządzania siecią AlvariSTAR NMS dla BreezeACCESS VL i BreezeMAX Wersja zawiera: Zabezpieczenia: Users, ID/hasło, Layered Access Wykrywanie urządzeń Status urządzeń Zdalne zarządzanie CPE Ulepszanie oprogramowania Zarządzanie serwisami Spis urządzeń Menadżer błędów sieci Menadżer wydajności sieci Menadżer raportów 36

37 BreezeCONFIG narzędzie konfiguracyjne Windowsowska aplikacja, służąca do konfiguracji i monitoringu urządzeń BreezeACCESS Działa na standardowym PC Automatycznie wykrywa urządzenia BreezeACCESS w sieci Stały monitoring urządzeń BreezeACCESS. 37
