CZĘŚĆ III. Zamknięcie i rekultywacja składowisk odpadów

Transkrypt

1 CZĘŚĆ III PROGRAM FUNKCJONALNO-UŻYTKOWY NAZWA ZAMÓWIENIA: ZAMAWIAJĄCY: Zamknięcie i rekultywacja składowisk odpadów Miejski Zakład Oczyszczania Sp. z o.o., Leszno, ul.saperska 23, działający na podstawie art. 15 ust.2 ustawy Prawo zamówień publicznych, w imieniu i na rzecz Miasta Leszna ADRESY OBIEKTÓW: - Gm Święciechowa m. Długie Nowe lokalizacja dz. nr 260/1 obręb Długie Nowe, - Gm Śmigiel m. Koszanowo lokalizacja na terenie miejscowości Koszanowo dz 155/1, 156/3,156/4, - Gm Krzemieniewo m. Krzemieniewo lokalizacja Krzemieniewo dz. nr 954, - Gm Osieczna m. Trzebania lokalizacja wsie Trzebania i Jeziorki dz. nr 6/1,6/2, 6/4, - Gm Wijewo m. Brenno-Pole lokalizacja dz. nr 809/4, - Gm Rydzyna m. Moraczewo lokalizacja obręb Moraczewo dz. Nr 475 (powstała po połączeniu działek nr 86/1, 86/3, 86/5), - Gm Rawicz m. Rawicz lokalizacja działka 2023, 2040/1, 2020 i 2024, - Gm Pępowo m. Czeluścin lokalizacja miejscowość Czeluścin działki nr 241/7 i 241/6, - Gm Krobia m. Karzec lokalizacja dz. nr 314/1, 314/2, 315/1, 325/3, 325/4, - Gm Poniec m. Wydawy lokalizacja dz. nr 1088/11, 1088/2, 892, - Gm Krzywiń m. Czerwona Wieś lokalizacja dz. nr 347, 357, - Gm Gostyń m. Dalabuszki lokalizacja na gruntach wsi Dalabuszki, dz. nr 17/4, - Gm Bojanowo m. Sowiny lokalizacja dz. nr 142/2, 143/2, 143/3. Kod zamówienia według CPV: Roboty budowlane Przygotowanie terenu pod budowę Roboty w zakresie burzenia i rozbiórki obiektów budowlanych; roboty ziemne Roboty w zakresie burzenia i roboty ziemne Roboty w zakresie burzenia Roboty w zakresie przygotowania terenu pod budowę i roboty ziemne Rekultywacja Rekultywacja terenu Roboty wykopaliskowe Roboty budowlane w zakresie wznoszenia kompletnych obiektów budowlanych lub ich części oraz roboty w zakresie inżynierii ściekowej i wodnej

2 Roboty inżynieryjne i budowlane Składowiska odpadów Konstrukcje Konstrukcje z betonu zbrojonego Roboty budowlane w zakresie budowy rurociągów, linii komunikacyjnych i elektroenergetycznych, autostrad, dróg, lotnisk i kolei; wyrównywanie terenu Roboty budowlane w zakresie budowy rurociągów, ciągów komunikacyjnych i linii elektroenergetycznych Kładzenie rurociągów Gazociągi Linie przesyłu gazu Roboty pomocnicze w zakresie przesyłu gazu Roboty budowlane w zakresie budowy linii energetycznych Roboty pomocnicze w zakresie linii energetycznych Roboty w zakresie konstruowania, fundamentowania oraz wykonywania nawierzchni autostrad dróg Objazdy Wiercenie studni wodnych Usuwanie azbestu Instalowanie ogrodzeń, płotów i sprzętu ochronnego Usługi inżynieryjne w zakresie projektowania Sadzenie drzew Usługi sadzenia roślin oraz utrzymania terenów zielonych AUTORZY OPRACOWANIA: Lp. Imię i nazwisko 1. inż. Bartosz Bryk 2. mgr inż. Magdalena Egiert 3. mgr inż. Katarzyna Frankowska 4. dr Jacek Kurzawa 5.. Justyna Szczypiorska 6. mgr inż. Jarosław Zgiet 7. mgr inż. Anna Krzysztopik 2

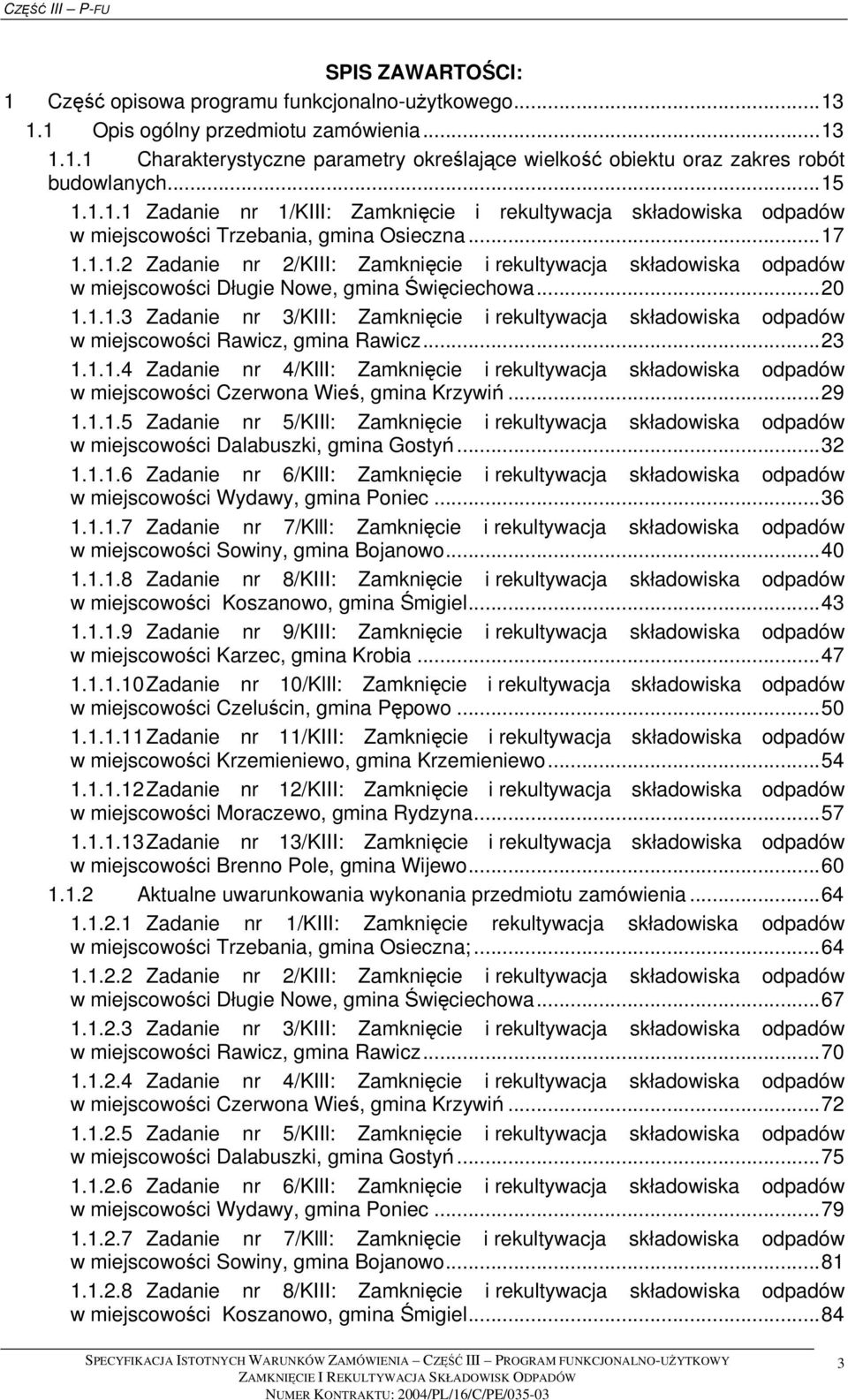

3 SPIS ZAWARTOŚCI: 1 Część opisowa programu funkcjonalno-użytkowego Opis ogólny przedmiotu zamówienia Charakterystyczne parametry określające wielkość obiektu oraz zakres robót budowlanych Zadanie nr 1/KIII: Zamknięcie i rekultywacja składowiska odpadów w miejscowości Trzebania, gmina Osieczna Zadanie nr 2/KIII: Zamknięcie i rekultywacja składowiska odpadów w miejscowości Długie Nowe, gmina Święciechowa Zadanie nr 3/KIII: Zamknięcie i rekultywacja składowiska odpadów w miejscowości Rawicz, gmina Rawicz Zadanie nr 4/KIlI: Zamknięcie i rekultywacja składowiska odpadów w miejscowości Czerwona Wieś, gmina Krzywiń Zadanie nr 5/KIIl: Zamknięcie i rekultywacja składowiska odpadów w miejscowości Dalabuszki, gmina Gostyń Zadanie nr 6/KIlI: Zamknięcie i rekultywacja składowiska odpadów w miejscowości Wydawy, gmina Poniec Zadanie nr 7/Klll: Zamknięcie i rekultywacja składowiska odpadów w miejscowości Sowiny, gmina Bojanowo Zadanie nr 8/KIII: Zamknięcie i rekultywacja składowiska odpadów w miejscowości Koszanowo, gmina Śmigiel Zadanie nr 9/KIII: Zamknięcie i rekultywacja składowiska odpadów w miejscowości Karzec, gmina Krobia Zadanie nr 10/KlIl: Zamknięcie i rekultywacja składowiska odpadów w miejscowości Czeluścin, gmina Pępowo Zadanie nr 11/KIII: Zamknięcie i rekultywacja składowiska odpadów w miejscowości Krzemieniewo, gmina Krzemieniewo Zadanie nr 12/KIII: Zamknięcie i rekultywacja składowiska odpadów w miejscowości Moraczewo, gmina Rydzyna Zadanie nr 13/KIII: Zamknięcie i rekultywacja składowiska odpadów w miejscowości Brenno Pole, gmina Wijewo Aktualne uwarunkowania wykonania przedmiotu zamówienia Zadanie nr 1/KIII: Zamknięcie rekultywacja składowiska odpadów w miejscowości Trzebania, gmina Osieczna; Zadanie nr 2/KIII: Zamknięcie i rekultywacja składowiska odpadów w miejscowości Długie Nowe, gmina Święciechowa Zadanie nr 3/KIII: Zamknięcie i rekultywacja składowiska odpadów w miejscowości Rawicz, gmina Rawicz Zadanie nr 4/KIlI: Zamknięcie i rekultywacja składowiska odpadów w miejscowości Czerwona Wieś, gmina Krzywiń Zadanie nr 5/KIIl: Zamknięcie i rekultywacja składowiska odpadów w miejscowości Dalabuszki, gmina Gostyń Zadanie nr 6/KIlI: Zamknięcie i rekultywacja składowiska odpadów w miejscowości Wydawy, gmina Poniec Zadanie nr 7/Klll: Zamknięcie i rekultywacja składowiska odpadów w miejscowości Sowiny, gmina Bojanowo Zadanie nr 8/KIII: Zamknięcie i rekultywacja składowiska odpadów w miejscowości Koszanowo, gmina Śmigiel

4 Zadanie nr 9/KIII: Zamknięcie i rekultywacja składowiska odpadów w miejscowości Karzec, gmina Krobia Zadanie nr 10/KlIl: Zamknięcie i rekultywacja składowiska odpadów w miejscowości Czeluścin, gmina Pępowo Zadanie nr 11/KIII: Zamknięcie i rekultywacja składowiska odpadów w miejscowości Krzemieniewo, gmina Krzemieniewo Zadanie nr 12/KIII: Zamknięcie i rekultywacja składowiska odpadów w miejscowości Moraczewo, gmina Rydzyna Zadanie nr 13/KIII: Zamknięcie i rekultywacja składowiska odpadów w miejscowości Brenno Pole, gmina Wijewo Ogólne właściwości funkcjonalno-użytkowe Zadanie nr 1/KIII: Zamknięcie i rekultywacja składowiska odpadów w miejscowości Trzebania, gmina Osieczna Zadanie nr 2/KIII: Zamknięcie i rekultywacja składowiska odpadów w miejscowości Długie Nowe, gmina Święciechowa Zadanie nr 3/KIII: Zamknięcie i rekultywacja składowiska odpadów w Rawiczu, gmina Rawicz Zadanie nr4/kili: Zamknięcie i rekultywacja składowiska odpadów w miejscowości Czerwona Wieś, gmina Krzywiń Zadanie nr 5/KIIl: Zamknięcie i rekultywacja składowiska odpadów w miejscowości Dalabuszki, gmina Gostyń Zadanie nr 6/KIlI: Zamknięcie i rekultywacja składowiska odpadów w miejscowości Wydawy, gmina Poniec Zadanie nr 7/Klll: Zamknięcie i rekultywacja składowiska odpadów w miejscowości Sowiny, gmina Bojanowo Zadanie nr 8/KIII: Zamknięcie i rekultywacja składowiska odpadów w miejscowości Koszanowo, gmina Śmigiel Zadanie nr 9/KIII: Zamknięcie i rekultywacja składowiska odpadów w miejscowości Karzec, gmina Krobia Zadanie nr 10/KlIl: Zamknięcie i rekultywacja składowiska odpadów w miejscowości Czeluścin, gmina Pępowo Zadanie nr 11/KIII: Zamknięcie i rekultywacja składowiska odpadów w miejscowości Krzemieniewo, gmina Krzemieniewo Zadanie nr 12/KIII: Zamknięcie i rekultywacja składowiska odpadów w miejscowości Moraczewo, gmina Rydzyna Zadanie nr 13/KIII: Zamknięcie i rekultywacja składowiska odpadów w miejscowości Brenno Pole, gmina Wijewo Szczegółowe właściwości funkcjonalno-użytkowe wyrażone we wskaźnikach powierzchniowo-kubaturowych ustalone zgodnie z Polską Normą PN-ISO 9836: Zadanie nr 1/KIII: Zamknięcie rekultywacja składowiska odpadów w miejscowości Trzebania, gmina Osieczna Zadanie nr 2/KIII: Zamknięcie i rekultywacja składowiska odpadów w miejscowości Długie Nowe, gmina Święciechowa Zadanie nr 3/KIII: Zamknięcie i rekultywacja składowiska odpadów w Rawiczu, gmina Rawicz Zadanie nr 4/KIlI: Zamknięcie i rekultywacja składowiska odpadów w miejscowości Czerwona Wieś, gmina Krzywiń

5 Zadanie nr 5/KIIl: Zamknięcie i rekultywacja składowiska odpadów w miejscowości Dalabuszki, gmina Gostyń Zadanie nr 6/KIlI: Zamknięcie i rekultywacja składowiska odpadów w miejscowości Wydawy, gmina Poniec Zadanie nr 7/Klll: Zamknięcie i rekultywacja składowiska odpadów w miejscowości Sowiny, gmina Bojanowo Zadanie nr 8/KIII: Zamknięcie i rekultywacja składowiska odpadów w miejscowości Koszanowo, gmina Śmigiel Zadanie nr 9/KIII: Zamknięcie i rekultywacja składowiska odpadów w miejscowości Karzec, gmina Krobia Zadanie nr 10/KlIl: Zamknięcie i rekultywacja składowiska odpadów w miejscowości Czeluścin, gmina Pępowo Zadanie nr 11/KIII: Zamknięcie i rekultywacja składowiska odpadów w miejscowości Krzemieniewo, gmina Krzemieniewo Zadanie nr 12/KIII: Zamknięcie i rekultywacja składowiska odpadów w miejscowości Moraczewo, gmina Rydzyna Zadanie nr 13/KIII: Zamknięcie i rekultywacja składowiska odpadów w miejscowości Brenno Pole, gmina Wijewo Wymagania Zamawiającego w stosunku do przedmiotu zamówienia Cechy obiektu dotyczące rozwiązań budowlano-konstrukcyjnych i wskaźników ekonomicznych Warunki Wykonania i Odbioru Robót Budowlanych WWiO Część ogólna dotycząca warunków wykonania i odbioru robót budowlanych 126 Warunki gwarancji i serwisu Informacje o terenie budowy Wymagania dla projektowania Wyroby budowlane Sprzęt Wykonawcy Transport Wykonanie robót System zapewnienia jakości Wymagania dotyczące warunków wykonania i odbioru robót budowlanych CZĘŚĆ INFORMACYJNA Przepisy prawne i normy Zadanie nr 1/KIII: Zamknięcie i rekultywacja składowiska odpadów w Trzebani Dokumenty potwierdzające zgodność zamierzenia budowlanego z wymaganiami wynikającymi z odrębnych przepisów Oświadczenie zamawiającego stwierdzające jego prawo do dysponowania nieruchomością na cele budowlane Materiały źródłowe niezbędne do wykonania dokumentacji projektowej Kopia mapy zasadniczej Wyniki badań gruntowo- wodnych Zalecenia konserwatorskie Inwentaryzacja zieleni Dane dotyczące zanieczyszczenia atmosfery

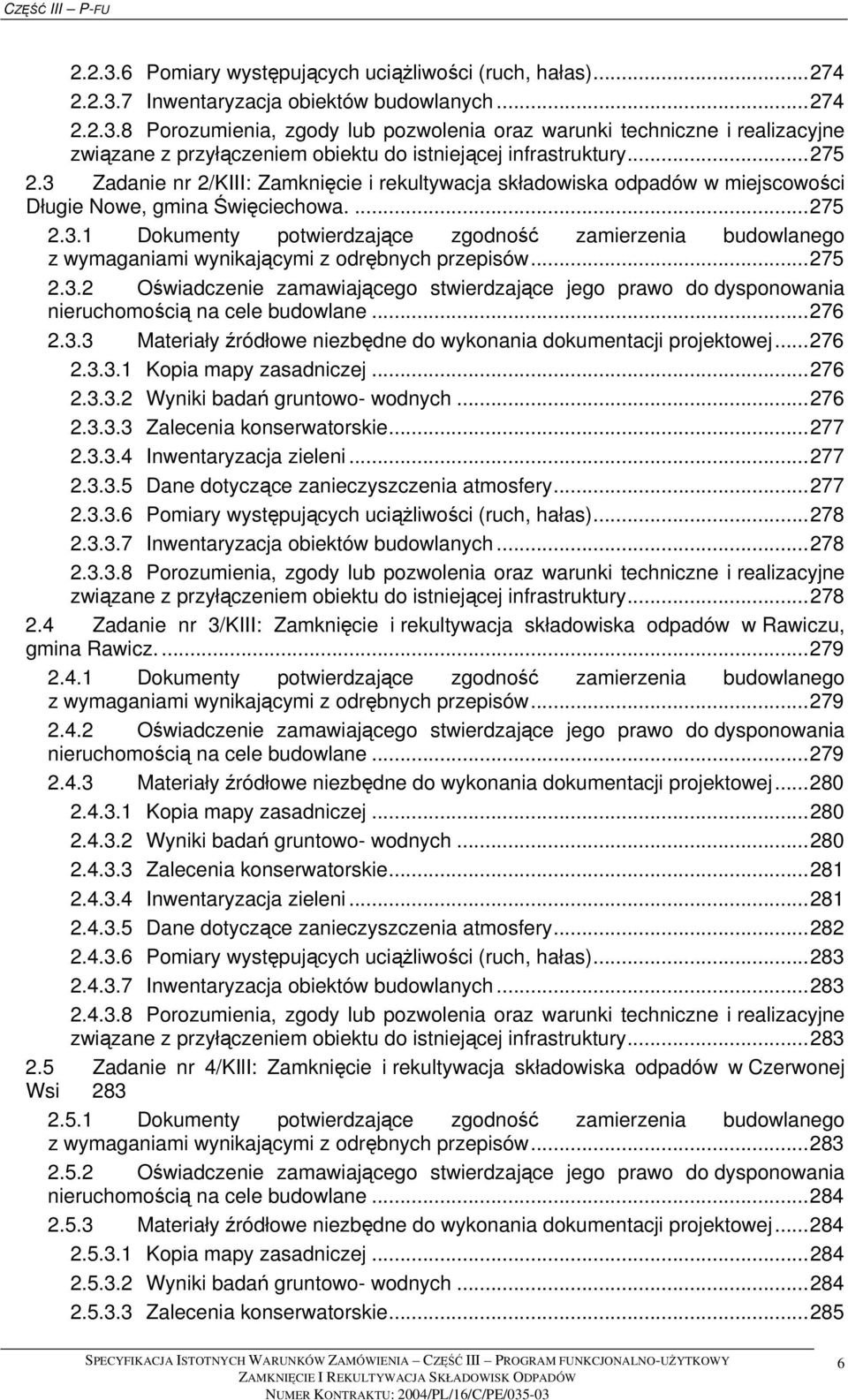

6 Pomiary występujących uciążliwości (ruch, hałas) Inwentaryzacja obiektów budowlanych Porozumienia, zgody lub pozwolenia oraz warunki techniczne i realizacyjne związane z przyłączeniem obiektu do istniejącej infrastruktury Zadanie nr 2/KIII: Zamknięcie i rekultywacja składowiska odpadów w miejscowości Długie Nowe, gmina Święciechowa Dokumenty potwierdzające zgodność zamierzenia budowlanego z wymaganiami wynikającymi z odrębnych przepisów Oświadczenie zamawiającego stwierdzające jego prawo do dysponowania nieruchomością na cele budowlane Materiały źródłowe niezbędne do wykonania dokumentacji projektowej Kopia mapy zasadniczej Wyniki badań gruntowo- wodnych Zalecenia konserwatorskie Inwentaryzacja zieleni Dane dotyczące zanieczyszczenia atmosfery Pomiary występujących uciążliwości (ruch, hałas) Inwentaryzacja obiektów budowlanych Porozumienia, zgody lub pozwolenia oraz warunki techniczne i realizacyjne związane z przyłączeniem obiektu do istniejącej infrastruktury Zadanie nr 3/KIII: Zamknięcie i rekultywacja składowiska odpadów w Rawiczu, gmina Rawicz Dokumenty potwierdzające zgodność zamierzenia budowlanego z wymaganiami wynikającymi z odrębnych przepisów Oświadczenie zamawiającego stwierdzające jego prawo do dysponowania nieruchomością na cele budowlane Materiały źródłowe niezbędne do wykonania dokumentacji projektowej Kopia mapy zasadniczej Wyniki badań gruntowo- wodnych Zalecenia konserwatorskie Inwentaryzacja zieleni Dane dotyczące zanieczyszczenia atmosfery Pomiary występujących uciążliwości (ruch, hałas) Inwentaryzacja obiektów budowlanych Porozumienia, zgody lub pozwolenia oraz warunki techniczne i realizacyjne związane z przyłączeniem obiektu do istniejącej infrastruktury Zadanie nr 4/KIlI: Zamknięcie i rekultywacja składowiska odpadów w Czerwonej Wsi Dokumenty potwierdzające zgodność zamierzenia budowlanego z wymaganiami wynikającymi z odrębnych przepisów Oświadczenie zamawiającego stwierdzające jego prawo do dysponowania nieruchomością na cele budowlane Materiały źródłowe niezbędne do wykonania dokumentacji projektowej Kopia mapy zasadniczej Wyniki badań gruntowo- wodnych Zalecenia konserwatorskie

7 Inwentaryzacja zieleni Dane dotyczące zanieczyszczenia atmosfery Pomiary występujących uciążliwości (ruch, hałas) Inwentaryzacja obiektów budowlanych Porozumienia, zgody lub pozwolenia oraz warunki techniczne i realizacyjne związane z przyłączeniem obiektu do istniejącej infrastruktury Zadanie nr 5/KIIl: Zamknięcie i rekultywacja składowiska odpadów w miejscowości Dalabuszki, gmina Gostyń Dokumenty potwierdzające zgodność zamierzenia budowlanego z wymaganiami wynikającymi z odrębnych przepisów Oświadczenie zamawiającego stwierdzające zgodność zamierzenia budowlanego z wymaganiami wynikającymi z odrębnych przepisów Materiały źródłowe niezbędne do wykonania dokumentacji projektowej Kopia mapy zasadniczej Wyniki badań gruntowo-wodnych Zalecenia konserwatorskie Inwentaryzacja zieleni Dane dotyczące zanieczyszczenia atmosfery Pomiary występujących uciążliwości (ruch, hałas) Inwentaryzacja obiektów budowlanych Porozumienia, zgody lub pozwolenia oraz warunki techniczne i realizacyjne związane z przyłączeniem obiektu do istniejącej infrastruktury Zadanie nr 6/KIlI: Zamknięcie i rekultywacja składowiska odpadów w miejscowości Wydawy, gmina Poniec Dokumenty potwierdzające zgodność zamierzenia budowlanego z wymaganiami wynikającymi z odrębnych przepisów Oświadczenie zamawiającego stwierdzające zgodność zamierzenia budowlanego z wymaganiami wynikającymi z odrębnych przepisów Materiały źródłowe niezbędne do wykonania dokumentacji projektowej Kopia mapy zasadniczej Wyniki badań gruntowo-wodnych Zalecenia konserwatorskie Inwentaryzacja zieleni Dane dotyczące zanieczyszczenia atmosfery Pomiary występujących uciążliwości (ruch, hałas) Inwentaryzacja obiektów budowlanych Porozumienia, zgody lub pozwolenia oraz warunki techniczne i realizacyjne związane z przyłączeniem obiektu do istniejącej infrastruktury Zadanie nr 7/Klll: Zamknięcie i rekultywacja składowiska odpadów w miejscowości Sowiny, gmina Bojanowo Dokumenty potwierdzające zgodność zamierzenia budowlanego z wymaganiami wynikającymi z odrębnych przepisów Oświadczenie zamawiającego stwierdzające zgodność zamierzenia budowlanego z wymaganiami wynikającymi z odrębnych przepisów Materiały źródłowe niezbędne do wykonania dokumentacji projektowej Kopia mapy zasadniczej

8 Wyniki badań gruntowo-wodnych Zalecenia konserwatorskie Inwentaryzacja zieleni Dane dotyczące zanieczyszczenia atmosfery Pomiary występujących uciążliwości (ruch, hałas) Inwentaryzacja obiektów budowlanych Porozumienia, zgody lub pozwolenia oraz warunki techniczne i realizacyjne związane z przyłączeniem obiektu do istniejącej infrastruktury Zadanie nr 8/KIII: Zamknięcie i rekultywacja składowiska odpadów w miejscowości Koszanowo, gmina Śmigiel Dokumenty potwierdzające zgodność zamierzenia budowlanego z wymaganiami wynikającymi z odrębnych przepisów Oświadczenie zamawiającego stwierdzające zgodność zamierzenia budowlanego z wymaganiami wynikającymi z odrębnych przepisów Materiały źródłowe niezbędne do wykonania dokumentacji projektowej Kopia mapy zasadniczej Wyniki badań gruntowo-wodnych Zalecenia konserwatorskie Inwentaryzacja zieleni Dane dotyczące zanieczyszczenia atmosfery Pomiary występujących uciążliwości (ruch, hałas) Inwentaryzacja obiektów budowlanych Porozumienia, zgody lub pozwolenia oraz warunki techniczne i realizacyjne związane z przyłączeniem obiektu do istniejącej infrastruktury Zadanie nr 9/KIII: Zamknięcie i rekultywacja składowiska odpadów w miejscowości Karzec, gmina Krobia Dokumenty potwierdzające zgodność zamierzenia budowlanego z wymaganiami wynikającymi z odrębnych przepisów Oświadczenie zamawiającego stwierdzające jego prawo do dysponowania nieruchomością na cele budowlane Materiały źródłowe niezbędne do wykonania dokumentacji projektowej Kopia mapy zasadniczej Wyniki badań gruntowo- wodnych Zalecenia konserwatorskie Inwentaryzacja zieleni Dane dotyczące zanieczyszczenia atmosfery Pomiary występujących uciążliwości (ruch, hałas) Inwentaryzacja obiektów budowlanych Porozumienia, zgody lub pozwolenia oraz warunki techniczne i realizacyjne związane z przyłączeniem obiektu do istniejącej infrastruktury Zadanie nr 10/KlIl: Zamknięcie i rekultywacja składowiska odpadów w miejscowości Czeluścin, gmina Pępowo Dokumenty potwierdzające zgodność zamierzenia budowlanego z wymaganiami wynikającymi z odrębnych przepisów Oświadczenie zamawiającego stwierdzające zgodność zamierzenia budowlanego z wymaganiami wynikającymi z odrębnych przepisów

9 Materiały źródłowe niezbędne do wykonania dokumentacji projektowej Kopia mapy zasadniczej Wyniki badań gruntowo-wodnych Zalecenia konserwatorskie Inwentaryzacja zieleni Dane dotyczące zanieczyszczenia atmosfery Pomiary występujących uciążliwości (ruch, hałas) Inwentaryzacja obiektów budowlanych Porozumienia, zgody lub pozwolenia oraz warunki techniczne i realizacyjne związane z przyłączeniem obiektu do istniejącej infrastruktury Zadanie nr 11/Klll: Zamknięcie i rekultywacja składowiska odpadów w miejscowości Krzemieniewo, gmina Krzemieniewo Dokumenty potwierdzające zgodność zamierzenia budowlanego z wymaganiami wynikającymi z odrębnych przepisów Oświadczenie zamawiającego stwierdzające zgodność zamierzenia budowlanego z wymaganiami wynikającymi z odrębnych przepisów Materiały źródłowe niezbędne do wykonania dokumentacji projektowej Kopia mapy zasadniczej Wyniki badań gruntowo-wodnych Zalecenia konserwatorskie Inwentaryzacja zieleni Dane dotyczące zanieczyszczenia atmosfery Pomiary występujących uciążliwości (ruch, hałas) Inwentaryzacja obiektów budowlanych Porozumienia, zgody lub pozwolenia oraz warunki techniczne i realizacyjne związane z przyłączeniem obiektu do istniejącej infrastruktury Zadanie nr 12/Klll: Zamknięcie i rekultywacja składowiska odpadów w miejscowości Moraczewo, gmina Rydzyna Dokumenty potwierdzające zgodność zamierzenia budowlanego z wymaganiami wynikającymi z odrębnych przepisów Oświadczenie zamawiającego stwierdzające zgodność zamierzenia budowlanego z wymaganiami wynikającymi z odrębnych przepisów Materiały źródłowe niezbędne do wykonania dokumentacji projektowej Kopia mapy zasadniczej Wyniki badań gruntowo-wodnych Zalecenia konserwatorskie Inwentaryzacja zieleni Dane dotyczące zanieczyszczenia atmosfery Pomiary występujących uciążliwości (ruch, hałas) Inwentaryzacja obiektów budowlanych Porozumienia, zgody lub pozwolenia oraz warunki techniczne i realizacyjne związane z przyłączeniem obiektu do istniejącej infrastruktury Zadanie nr 13/Klll: Zamknięcie i rekultywacja składowiska odpadów w miejscowości Brenno Pole, gmina Wijewo Dokumenty potwierdzające zgodność zamierzenia budowlanego z wymaganiami wynikającymi z odrębnych przepisów

10 Oświadczenie zamawiającego stwierdzające zgodność zamierzenia budowlanego z wymaganiami wynikającymi z odrębnych przepisów Materiały źródłowe niezbędne do wykonania dokumentacji projektowej Kopia mapy zasadniczej Wyniki badań gruntowo-wodnych Zalecenia konserwatorskie Inwentaryzacja zieleni Dane dotyczące zanieczyszczenia atmosfery Pomiary występujących uciążliwości (ruch, hałas) Inwentaryzacja obiektów budowlanych Porozumienia, zgody lub pozwolenia oraz warunki techniczne i realizacyjne związane z przyłączeniem obiektu do istniejącej infrastruktury Spis Rycin : Ryc. 1-1Przykładowy plan sytuacyjny składowiska odpadów w m. Długie Nowe Ryc. 1-2 Przykładowy plan sytuacyjny składowisko odpadów w Rawiczu Ryc. 1-3 Przykładowy plan sytuacyjny składowiska w Czerwonej Wsi gmina Krzywiń...32 Ryc. 1-4 Przykładowy plan sytuacyjny składowiska w Dalabuszkach...36 Ryc. 1-5 Przykładowy plan sytuacyjny składowiska odpadów w Wydawach...39 Ryc. 1-6 Przykładowy plan sytuacyjny składowiska odpadów w Sowinach, gmina Bojanowo...42 Ryc. 1-7 Przykładowy plan sytuacyjny składowiska odpadów w Koszanowie, gmina Śmigiel...46 Ryc. 1-8 Przykładowy plan sytuacyjny składowiska odpadów w Karcu...49 Ryc. 1-9 Przykładowy plan sytuacyjny składowiska odpadów w Czeluścinie, gm. Pępowo..53 Ryc Przykładowy plan sytuacyjny składowiska odpadów w Krzemieniewie...56 Ryc Przykładowy plan sytuacyjny składowiska odpadów w Moraczewie, gmina Rydzyna...59 Ryc Przykładowy plan sytuacyjny składowiska odpadów w Brennie Polu, gmina Wijewo...63 Ryc Rzut poziomy projektowanej rekultywacji kwatery odpadów innych niż niebezpieczne i obojętne w Długich Nowych, gm. Święciechowa Ryc Profile projektowanej rekultywacji kwatery odpadów innych niż niebezpieczne i obojętne w Długich Nowych, gm. Święciechowa Spis Tabel: Tab Wykaz składowisk przewidzianych do rekultywacji...14 Tab Skład miesznki traw użytych do rekultywacji biologicznej...16 Tab. 1-3 Charakterystyka obu kwater na składowisku w m. Czeluścin...90 Tab. 1-4 Przewidywana charakterystyka jakościowo- ilościowa wskaźników powierzchniowokubaturowych składowiska w miejscowości Trzebania, gm. Osieczna Tab Przewidywana charakterystyka jakościowo- ilościowa wskaźników powierzchniowo kubaturowych składowiska w miejscowości Długie Nowe, gm. Święciechowa Tab. 1-6 Przewidywana charakterystyka jakościowo- ilościowa wskaźników powierzchniowo kubaturowych składowiska w miejscowości Rawicz, gm. Rawicz

11 Tab. 1-7 Przewidywana charakterystyka jakościowo- ilościowa wskaźników powierzchniowokubaturowych składowiska w miejscowości Czerwona Wieś, gm. Krzywiń Tab. 1-8 Przewidywana charakterystyka jakościowo- ilościowa wskaźników powierzchniowokubaturowych składowiska w miejscowości Dalabuszki, gm. Gostyń Tab. 1-9 Przewidywana charakterystyka jakościowo- ilościowa wskaźników powierzchniowokubaturowych składowiska w m. Wydawy, gm. Poniec Tab Przewidywana charakterystyka jakościowo- ilościowa wskaźników powierzchniowo- kubaturowych składowiska w miejscowości Sowiny, gm. Bojanowo Tab Przewidywana charakterystyka jakościowo- ilościowa wskaźników powierzchniowo- kubaturowych składowiska w miejscowości Koszanowo, gm. Śmigiel Tab Przewidywana charakterystyka jakościowo- ilościowa wskaźników powierzchniowo- kubaturowych składowiska w miejscowości Karzec, gm. Krobia Tab Przewidywana charakterystyka jakościowo- ilościowa wskaźników powierzchniowo- kubaturowych składowiska w miejscowości Czeluścin, gm. Pępowo Tab Przewidywana charakterystyka jakościowo- ilościowa wskaźników powierzchniowo- kubaturowych składowiska w miejscowości Krzemieniewo, gm. Krzemieniewo Tab Przewidywana charakterystyka jakościowo- ilościowa wskaźników powierzchniowo- kubaturowych składowiska w miejscowości Moraczewo, gm. Rydzyna Tab Przewidywana charakterystyka jakościowo- ilościowa wskaźników powierzchniowo- kubaturowych składowiska w miejscowości Brenno Pole, gm. Wijewo Tab Częstotliwość oraz zakres badań i pomiarów w czasie robót Tab Częstotliwość oraz zakres badań i pomiarów warstwy ochronno-filtracyjnej i odgazowującej Tab Wymagania dla środków do impregnacji betonu Tab Wymagania dla środków do powierzchniowej hydrofobizacji betonu Tab Wymagania wobec powłok ograniczających dostęp agresywnych środowisk Tab Wymagania dla środków użytych do wykonania uszczelnienia dylatacji posadzek Tab Wymagania dla środków użytych do wykonania uszczelnienia przerw roboczych Tab Wymagania dla taśmy dylatacyjnej wewnętrznej Tab Wymagania dla środków użytych do wykonania uszczelnienia dylatacji zbiorników Tab. 2-1 Wyniki badań laboratoryjnych wód podziemnych w obrębie składowiska w m. Trzebania, gm. Osieczna Tab. 2-2 Wyniki badań laboratoryjnych wód powierzchniowych w obrębie składowiska w m. Trzebania, gm. Osieczna Tab. 2-3 Inwentaryzacja zieleni na składowisku w m. Trzebania gm. Osieczna Tab. 2-4 Inwentaryzacja obiektów budowlanych na składowisku w m.trzebania gm. Osieczna Tab. 2-5 Charakterystyka ważniejszych ujęć wody Tab. 2-6 Obiekty budowlane zlokalizowane na składowisku w m. Długie Nowe, gm. Święciechowa

12 Tab. 2-7 Wyniki badań laboratoryjnych wód podziemnych w obrębie składowiska w Rawiczu, gm. Rawicz Tab. 2-8 Inwentaryzacja zieleni na terenie składowiska w Rawiczu gm. Rawicz Tab. 2-9 Inwentayzacja obiektów na terenie składowiska w Rawiczu, gm. Rawicz Tab Zestawienie wyników badań fizyczno-chemicznych wody w m. Krzywiń Tab Inwentaryzacja obiektów na terenie składowiska w m.czerwona Wieś, gm. Krzywiń Tab Wyniki badań wód gruntowych z 2001 r. [źródło: Przegląd ekologiczny składowiska odpadów komunalnych w Dalabuszkach] Tab Wyniki badań odcieków ze składowiska odpadów w Dalabuszkach z 2001 r Tab Inwentaryzacja Obiektów na składowisku w m.dalabuszki gm. Gostyń Tab Wyniki badań laboratoryjnych wód podziemnych w obrębie składowiska w m. Wydawy, gm. Poniec Tab Inwentaryzacja Obiektów na składowisku w m.wydawy gm. Poniec Tab Wyniki badań laboratoryjnych wód podziemnych w obrębie składowiska w m. Sowiny, gm. Bojanowo Tab Wyniki badań laboratoryjnych wód powierzchniowych w obrębie składowiska w m. Sowiny, gm. Bojanowo Tab Inwentaryzacja zieleni na składowisku w m. Sowiny gm. Bojanowo Tab Inwentaryzacja Obiektów na składowisku w m. Sowiny gm. Bojanowo Tab Wyniki z badań wody gruntowej pobranej z piezometru 5p zlokalizowanego po zewnętrznej stronie składowiska w Koszanowie Tab Inwentaryzacja Obiektów na składowisku w Koszanowie., gmina Śmigiel Tab Wyniki badań wody podziemnej z piezometrów zlokalizowanych przy granicy wysypiska odpadów komunalnych w m. Karzec, gm. Krobia Tab. 2-24Inwentaryzacja zieleni na składowisku w m. Karcu Gm. Krobia Tab Obiekty budowlane zlokalizowane na składowisku w m. Karzec, gm. Krobia Tab Wyniki niwelacji piezometrów Tab Wyniki z badań wody z piezometru 1 składowiska w m. Czeluścin, gm. Pępowo (2002 r.) Tab Wyniki z badań wody z piezometru 2 składowiska w m. Czeluścin, gm. Pępowo (2002 r.) Tab Wyniki z badań wody z piezometru 3 składowiska w m. Czeluścin, gm. Pępowo (2002 r.) Tab Inwentaryzacja obiektów na terenie skladowiska w m. Czeluścin gm. Pępowo..314 Tab Wyniki badań laboratoryjnych wód podziemnych w obrębie składowiska w m. Krzemieniewo gm. Krzemieniewo Tab Inwentaryzacja Obiektów na składowisku w m. Krzemieniewo gm. Krzemieniewo Tab Wyniki badań laboratoryjnych wód podziemnych w obrębie składowiska w m. Moraczewo gm. Rydzyna Tab Wyniki badań laboratoryjnych wód powierzchniowych w obrębie składowiska w m. Moraczewo gm. Rydzyna Tab Inwentaryzacja Obiektów na składowisku w m. Moraczewo gm. Rydzyna Tab Wyniki badań laboratoryjnych wód podziemnych w obrębie składowiska w m. Brenno Pole gm. Wijewo Tab Inwentaryzacja Obiektów na składowisku w m. Brenno Pole gm. Wijewo

13 1 Część opisowa programu funkcjonalnoużytkowego 1.1 Opis ogólny przedmiotu zamówienia Przedmiotem niniejszego zamówienia jest sporządzenie dokumentacji technicznych rekultywacji składowisk oraz wykonanie robót budowlanych polegających na rekultywacji 13 składowisk odpadów innych niż niebezpieczne i obojętne, stanowiące realizację Kontraktu nr III, obejmującego następujące zadania : 1) Zadanie nr 1/KIII: Zamknięcie i rekultywacja składowiska odpadów w miejscowości Trzebania, gmina Osieczna, 2) Zadanie nr 2/KIII: Zamknięcie i rekultywacja składowiska odpadów w miejscowości Długie Nowe, gmina Święciechowa, 3) Zadanie nr 3/KIII: Zamknięcie i rekultywacja składowiska odpadów w miejscowości Rawicz, gmina Rawicz, 4) Zadanie nr 4/KIlI: Zamknięcie i rekultywacja składowiska odpadów w miejscowości Czerwona Wieś, gmina Krzywiń, 5) Zadanie nr 5/KIIl: Zamknięcie i rekultywacja składowiska odpadów w miejscowości Dalabuszki, gmina Gostyń, 6) Zadanie nr 6/KIlI: Zamknięcie i rekultywacja składowiska odpadów w miejscowości Wydawy, gmina Poniec, 7) Zadanie nr 7/Klll: Zamknięcie i rekultywacja składowiska odpadów w miejscowości Sowiny, gmina Bojanowo, 8) Zadanie nr 8/KIII: Zamknięcie i rekultywacja składowiska odpadów w miejscowości Koszanowo, gmina Śmigiel, 9) Zadanie nr 9/KIII: Zamknięcie i rekultywacja składowiska odpadów w miejscowości Karzec, gmina Krobia, 10) Zadanie nr 10/KlIl: Zamknięcie i rekultywacja składowiska odpadów w miejscowości Czeluścin, gmina Pępowo, 11) Zadanie nr 11/KIII: Zamknięcie i rekultywacja składowiska odpadów w miejscowości Krzemieniewo, gmina Krzemieniewo, 12) Zadanie nr 12/KIII: Zamknięcie i rekultywacja składowiska odpadów w miejscowości Moraczewo, gmina Rydzyna, 13) Zadanie nr 13/KIII: Zamknięcie i rekultywacja składowiska odpadów w miejscowości Brenno Pole, gmina Wijewo. 13

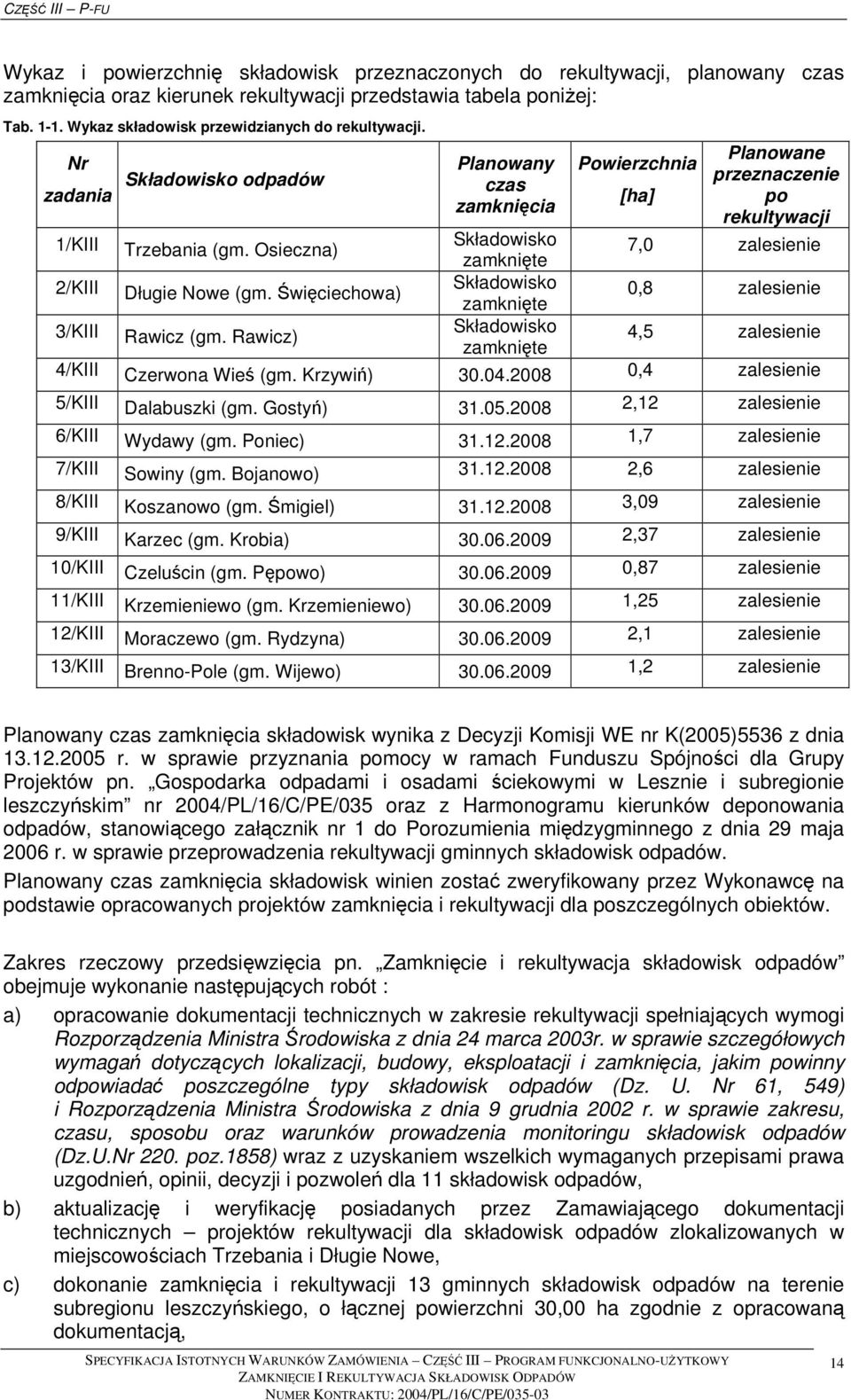

14 Wykaz i powierzchnię składowisk przeznaczonych do rekultywacji, planowany czas zamknięcia oraz kierunek rekultywacji przedstawia tabela poniżej: Tab Wykaz składowisk przewidzianych do rekultywacji. Nr zadania Składowisko odpadów Planowany czas zamknięcia Powierzchnia [ha] Planowane przeznaczenie po rekultywacji 1/KIII Składowisko Trzebania (gm. Osieczna) zamknięte 7,0 zalesienie 2/KIII Składowisko Długie Nowe (gm. Święciechowa) zamknięte 0,8 zalesienie 3/KIII Składowisko Rawicz (gm. Rawicz) zamknięte 4,5 zalesienie 4/KIII Czerwona Wieś (gm. Krzywiń) ,4 zalesienie 5/KIII Dalabuszki (gm. Gostyń) ,12 zalesienie 6/KIII Wydawy (gm. Poniec) ,7 zalesienie 7/KIII Sowiny (gm. Bojanowo) ,6 zalesienie 8/KIII Koszanowo (gm. Śmigiel) ,09 zalesienie 9/KIII Karzec (gm. Krobia) ,37 zalesienie 10/KIII Czeluścin (gm. Pępowo) ,87 zalesienie 11/KIII Krzemieniewo (gm. Krzemieniewo) ,25 zalesienie 12/KIII Moraczewo (gm. Rydzyna) ,1 zalesienie 13/KIII Brenno-Pole (gm. Wijewo) ,2 zalesienie Planowany czas zamknięcia składowisk wynika z Decyzji Komisji WE nr K(2005)5536 z dnia r. w sprawie przyznania pomocy w ramach Funduszu Spójności dla Grupy Projektów pn. Gospodarka odpadami i osadami ściekowymi w Lesznie i subregionie leszczyńskim nr 2004/PL/16/C/PE/035 oraz z Harmonogramu kierunków deponowania odpadów, stanowiącego załącznik nr 1 do Porozumienia międzygminnego z dnia 29 maja 2006 r. w sprawie przeprowadzenia rekultywacji gminnych składowisk odpadów. Planowany czas zamknięcia składowisk winien zostać zweryfikowany przez Wykonawcę na podstawie opracowanych projektów zamknięcia i rekultywacji dla poszczególnych obiektów. Zakres rzeczowy przedsięwzięcia pn. Zamknięcie i rekultywacja składowisk odpadów obejmuje wykonanie następujących robót : a) opracowanie dokumentacji technicznych w zakresie rekultywacji spełniających wymogi Rozporządzenia Ministra Środowiska z dnia 24 marca 2003r. w sprawie szczegółowych wymagań dotyczących lokalizacji, budowy, eksploatacji i zamknięcia, jakim powinny odpowiadać poszczególne typy składowisk odpadów (Dz. U. Nr 61, 549) i Rozporządzenia Ministra Środowiska z dnia 9 grudnia 2002 r. w sprawie zakresu, czasu, sposobu oraz warunków prowadzenia monitoringu składowisk odpadów (Dz.U.Nr 220. poz.1858) wraz z uzyskaniem wszelkich wymaganych przepisami prawa uzgodnień, opinii, decyzji i pozwoleń dla 11 składowisk odpadów, b) aktualizację i weryfikację posiadanych przez Zamawiającego dokumentacji technicznych projektów rekultywacji dla składowisk odpadów zlokalizowanych w miejscowościach Trzebania i Długie Nowe, c) dokonanie zamknięcia i rekultywacji 13 gminnych składowisk odpadów na terenie subregionu leszczyńskiego, o łącznej powierzchni 30,00 ha zgodnie z opracowaną dokumentacją, 14

15 d) wykonanie dokumentacji powykonawczych dla 13 obiektów, e) przeprowadzenie rozruchu urządzeń i instalacji, f) wykonanie instrukcji obsługi, eksploatacji i konserwacji wszystkich urządzeń znajdujących się na składowiskach po ich rekultywacji, g) uzyskanie wszelkich niezbędnych uzgodnień, opinii, dopuszczeń, decyzji i pozwoleń. Dla dwóch obiektów, tj. składowiska odpadów w Trzebani oraz składowiska odpadów w Długich Nowych Zamawiający posiada następujące dokumentacje : Projekt rekultywacji składowiska odpadów komunalnych i przemysłowych (dot. Trzebani) oraz Projekt techniczny rekultywacji składowiska odpadów innych niż niebezpieczne i obojętne (dot. Długich Nowych). Sposób wykonania zamknięcia i rekultywacji poszczególnych składowisk należy dostosować do indywidualnej charakterystyki każdego obiektu. W ramach rekultywacji składowisk winny zostać wykonane wszystkie niezbędne działania techniczne, mające na celu minimalizację, a w dłuższej perspektywie wyeliminowanie zagrożeń emisji lub samych emisji, a w szczególności: - właściwe, zgodne z zasadami uformowanie hałdy odpadów, - szczelne lub trudnoprzepuszczalne zamknięcie wierzchowiny odpadów, - ujęcie i unieszkodliwianie gazu składowiskowego - w uzasadnionych przypadkach, - odprowadzenie wód powierzchniowych z rejonu wierzchowiny hałdy, - wykonanie zabudowy biologicznej zamykanych obiektów, poprzez nawiezienie i rozprowadzenie na wierzchowinie i zboczach hałdy odpowiednich warstw rekultywacyjnych oraz wykonanie zasiewów i nasadzeń roślinności odpornej na trudne warunki siedliskowe Charakterystyczne parametry określające wielkość obiektu oraz zakres robót budowlanych Parametry, przedstawione w punktach poniżej należy traktować jako przewidywane. Wszystkie rekultywowane składowiska będą miały realizowaną w podobny sposób rekultywację biologiczną. W niniejszym punkcie przedstawiono charakterystykę zakresu robót dotyczących rekultywacji biologicznej, jakie będą realizowane na każdym składowisku. Zadania rekultywacji biologicznej to: stworzenie warstwy glebotwórczej stanowiącej siedlisko dla roślin, które stanowić będą podstawową ochronę rekultywowanego obiektu, stabilizacja warstwy glebotwórczej oraz zabezpieczenia jej przed erozją wodną i wietrzną z jednoczesnym nadaniem odpowiednich walorów estetycznych oraz krajobrazowych, inicjowanie i stymulowanie procesów glebotwórczych, wytworzenie roślinności zadarniającej, pochłanianie wód opadowych w strefie korzeniowej roślin, zwiększenie parowania terenowego, utworzenie strefy fitosanitacyjnej dla wód spływowych poprzez nasadzenia drzew i krzewów. 15

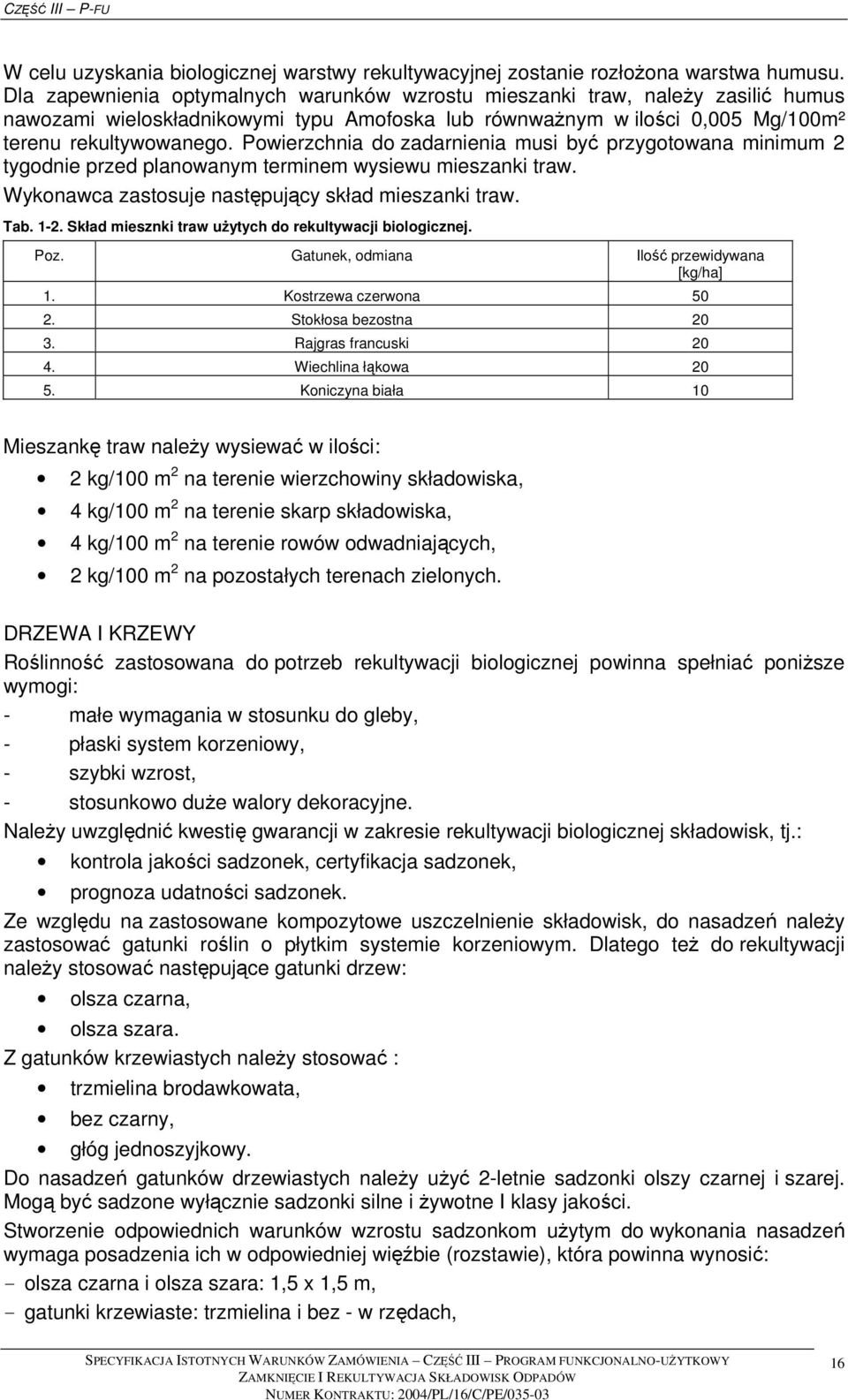

16 W celu uzyskania biologicznej warstwy rekultywacyjnej zostanie rozłożona warstwa humusu. Dla zapewnienia optymalnych warunków wzrostu mieszanki traw, należy zasilić humus nawozami wieloskładnikowymi typu Amofoska lub równważnym w ilości 0,005 Mg/100m² terenu rekultywowanego. Powierzchnia do zadarnienia musi być przygotowana minimum 2 tygodnie przed planowanym terminem wysiewu mieszanki traw. Wykonawca zastosuje następujący skład mieszanki traw. Tab Skład miesznki traw użytych do rekultywacji biologicznej. Poz. Gatunek, odmiana Ilość przewidywana [kg/ha] 1. Kostrzewa czerwona Stokłosa bezostna Rajgras francuski Wiechlina łąkowa Koniczyna biała 10 Mieszankę traw należy wysiewać w ilości: 2 kg/100 m 2 na terenie wierzchowiny składowiska, 4 kg/100 m 2 na terenie skarp składowiska, 4 kg/100 m 2 na terenie rowów odwadniających, 2 kg/100 m 2 na pozostałych terenach zielonych. DRZEWA I KRZEWY Roślinność zastosowana do potrzeb rekultywacji biologicznej powinna spełniać poniższe wymogi: - małe wymagania w stosunku do gleby, - płaski system korzeniowy, - szybki wzrost, - stosunkowo duże walory dekoracyjne. Należy uwzględnić kwestię gwarancji w zakresie rekultywacji biologicznej składowisk, tj.: kontrola jakości sadzonek, certyfikacja sadzonek, prognoza udatności sadzonek. Ze względu na zastosowane kompozytowe uszczelnienie składowisk, do nasadzeń należy zastosować gatunki roślin o płytkim systemie korzeniowym. Dlatego też do rekultywacji należy stosować następujące gatunki drzew: olsza czarna, olsza szara. Z gatunków krzewiastych należy stosować : trzmielina brodawkowata, bez czarny, głóg jednoszyjkowy. Do nasadzeń gatunków drzewiastych należy użyć 2-letnie sadzonki olszy czarnej i szarej. Mogą być sadzone wyłącznie sadzonki silne i żywotne I klasy jakości. Stworzenie odpowiednich warunków wzrostu sadzonkom użytym do wykonania nasadzeń wymaga posadzenia ich w odpowiedniej więźbie (rozstawie), która powinna wynosić: - olsza czarna i olsza szara: 1,5 x 1,5 m, - gatunki krzewiaste: trzmielina i bez - w rzędach, 16

17 Materiał sadzeniowy olszy czarnej, olszy szarej, bzu czarnego oraz trzmieliny brodawkowatej musi być dostarczony na teren budowy kilka dni przed planowanym terminem sadzenia. Możliwe są 2 terminy sadzenia: wiosna po rozmarznięciu gleby, jesień. Po dostarczeniu na budowę materiał sadzeniowy musi zostać zadołowany. Ma to na celu uniknięcie przesuszenia korzeni roślin. Wielkość dołu przeznaczonego do krótkotrwałego, wynoszącego do 6 dni, przechowywania materiału sadzeniowego wynosi: głębokość od 50 do 80 cm, szerokość od 150 do 200 cm, długość zależnie od wielkości i liczby sadzonek. PIELĘGNACJA Pielęgnacja roślinności polega na koszeniu trawy oraz przynajmniej trzykrotnym podlaniu oraz odchwaszczaniu miejsc sadzenia drzew i krzewów. Drzewa i krzewy, które nie przyjęły się muszą być wymienione. Wykonawca dokona nasadzenia nowych sadzonek wzmiankowanych roślin Zadanie nr 1/KIII: Zamknięcie i rekultywacja składowiska odpadów w miejscowości Trzebania, gmina Osieczna Zamawiający posiada następujące dokumentacje dotyczące składowiska w Trzebani: - Projekt rekultywacji składowiska odpadów komunalnych i przemysłowych opracowany w 2003 roku, - Aktualizacja obliczeń dostępnej pojemności czynnej składowiska odpadów komunalnych i przemysłowych w Trzebani opracowana w 2006 roku, Sposób i warunki przeprowadzenia rekultywacji zostały określone w decyzji z dnia r. nr SR.Le /04 wydanej przez Wojewodę Wielkopolskiego. Stan prawny obiektu w dniu roku składowisko zostało zamknięte zgodnie z decyzją Wojewody Wielkopolskiego Nr SR.Le /03 z dnia roku Charakterystyczne parametry określające wielkość obiektu Składowisko odpadów komunalnych i przemysłowych zlokalizowane jest na działkach 6/1, 6/2 i 6/4 na gruntach wsi Jeziorki i Trzebania, obręb Trzebania, gm. Osieczna. Parametry wielkościowe obiektu : - powierzchnia całkowita działek - 7,48 ha, - powierzchnia składowiska 7,48 ha, w tym : - powierzchnia do rekultywacji 7,00 ha, - powierzchnia do uporządkowania 0,48 ha, - pojemność składowiska (określona na podstawie ww. opracowania pn. Aktualizacja obliczeń ) stan na r. po zamknięciu obiektu około tys. m³. 17

18 Zakres robót budowlanych Przewidziane do wykonania roboty budowlane i zabiegi agrotechniczne na terenie składowiska w Trzebani mają na celu powstrzymanie procesów dalszej degradacji środowiska w związku z funkcjonowaniem obiektu. Przywrócenie gruntom składowiska wartości przyrodniczej, wymaga odpowiednich zabiegów, których prawidłowe wykonanie zagwarantuje powstanie fizjocenozy leśnej poprzez kierunkową sukcesję roślinności. Zgodnie z projektem rekultywacji oraz decyzją uzgadniającą warunki rekultywacji należy przeprowadzić następujące roboty i czynności : PRZYGOTOWANIE TERENU: usunięcie istniejących drzew i krzewów, tj. ścięcie i wykarczowanie, przemieszczenie i zagęszczenie odpadów, uformowanie i wyrównanie czaszy składowiska. WYKONANIE REKULTYWACJI PODSTAWOWEJ 1 : wykonanie warstwy wyrównawczej; wykonanie uszczelnienia kompozytowego; wykonanie warstwy podglebia; wykonanie warstwy humusowej i zabiegów agrotechnicznych, wykonanie instalacji odgazowania złoża odpadów studniami odgazowującymi wraz z siecią przewodów ssawnych, wykonanie odwodnienia kopca poprzez system rowów opaskowych i zbiorników ewaporacyjnych. WYKONANIE REKULTYWACJI SZCZEGÓŁOWEJ ZABUDOWA BIOLOGICZNA (założenia i wytyczne zamieszczono w pkt ) przygotowanie podłoża i zadarnienie mieszanką traw, dokonanie nasadzeń roślinności niskiej i drzew; ROBOTY KOŃCOWE: uporządkowanie terenu wokół składowiska, w tym zadarnienie. MONITORING: uzupełnienie w uzasadnionym przypadku sieci monitoringu Przygotowanie terenu prac Wykonawca uzyska decyzję na usunięcie drzew i krzewów wyszczególnionych w inwentaryzacji zieleni, dokona ich usunięcia oraz przeprowadzi inne działania określone w uzyskanej decyzji Roboty konstrukcyjne, w tym rekultywacja techniczna W celu stateczności obiektu Wykonawca wykona formowanie hałdy odpadów do rzędnych ustalonych w projekcie technicznym, poprzez odspajanie i przemieszczanie maszynami ziemnymi odpadów na skarpach do wymaganego spadku w stosunku 1:3 oraz na wierzchowinie ze spadkiem w zakresie od 4,0 do 10,0%. Formowana hałda wymaga mechanicznego zagęszczania w celu odpowiedniego przygotowania pod prace ziemno-instalacyjne. Wykonana zostanie warstwa wyrównawcza z gruntu mineralnego o grubości 20 cm i zagęszczonego do I D =0,5. Stopień zagęszczenia 1 Na podstawie Projektu rekultywacji i decyzji Wojewody Wielkopolskiego Nr SR.Le /04 z dnia 27 września 2004 r. uzgadniającej warunki rekultywacji składowiska odpadów komunalnych i przemysłowych w Trzebani gmina Osieczna. 18

19 gruntu musi być zbadany przy użyciu sondy udarowej. Na warstwie wyrównawczej wykonane zostanie uszczelnienie kompozytowe składające się z: uszczelnienia z maty bentonitowej o zawartości bentonitu 5000 g/m 2, warstwy izolacyjnej wykonanej z geomembrany PEHD 1,5 mm, która powinna być gładka na wierzchowinie składowiska a na skarpach obustronnie strukturowana wymagane jest aby geomembrana pochodziła od jednego producenta, geowłókniny o gramaturze minimum 250g/m², stanowiącej zabezpieczenie geomembrany. Mata bentonitowa oraz geowłóknina będą łączone na zakładkę a geomembrana będzie dodatkowo zgrzewana. W celu zapewnienia poprawnego wykonania połączenia pasm geomembrany Wykonawca musi ściśle przestrzegać rygoru, co do warunków atmosferycznych, w jakich można wykonywać łączenie termiczne. Koniecznym jest wykonywanie uszczelnienia z geomembrany przy temperaturze powietrza od +5 C do + 40 C. Niższe i wyższe temperatury mają niekorzystny wpływ na układanie i łączenie materiału. Nie należy wykonywać zgrzewania geomembrany podczas deszczu. Wilgotność powietrza nie powinna przekraczać 85 %. Temperatura geomembrany powinna wynosić 3 C powyżej punktu rosy. Do wykonywania spoin łączących poszczególne pasma geomembrany należy stosować metodę termiczną. Połączenia należy wykonywać zgrzewem dwutorowym z kanałem kontrolnym. Na tak uszczelnione odpady ułożona zostanie warstwa podglebia z gruntu mineralnego o grubości 80 cm i warstwa humusu o grubości 10 cm. Do formowania warstwy rekultywacyjnej dopuszcza się zgodnie z Projektem rekultywacji możliwość wykorzystania odpadów, w tym osadów ściekowych, na zasadach określonych przepisami prawa Rekultywacja biologiczna Sposób wykonania rekultywacji biologicznej został przedstawiony w punkcie Roboty instalacyjne Instalacja sanitarna Zrekultywowane składowisko nie będzie wyposażone w instalacje sanitarne Instalacja elektryczna Zrekultywowane składowisko nie będzie wyposażone w instalacje elektro-energetyczne Instalacja odgazowująca Rekultywowane składowisko należy wyposażyć w instalację do odgazowywania, która przyłączona zostanie do projektowanego węzła rodzielczo-pomiarowego na terenie Zakładu Zagospodarowania Odpadów w Trzebani. Należy wykonać 29 studni odgazowujących. Po ostatecznym uformowaniu hałdy odpadów należy wykonać odwierty montażowe pod studnie odgazowujące. Rdzeń każdej ze studni stanowić będzie rura drenarska PEHD o średnicy 250/220 mm i łącznej długości około 415,0 m. Wypełnienie studni zostanie wykonane z tłucznia o granulacji 32,0 do 64,0 mm. Studnie odgazowujące należy przyłączyć do sieci przewodów ssawnych. Do każdego rurociągu należy podłączyć 3 lub 4 studnie odgazowujące. W ten sposób powstanie 8 węzłów ssawnych. Przyłącza ze studzien wykonane zostaną z rur ciśnieniowych PE 80, DN 50 o średnicy Dy/Di = 63 x 51,4 mm. Połączenie rur z głowicą studni wykonane będzie złączką rurową do gazu PE/stal, kołnierzową kołnierz dla PN10. Transport gazu ze studni odgazowujących do węzła końcowego odbywać się będzie za pośrednictwem przyłączy podłączonych do 8 przewodów ssawnych. Przewody ssawne 19

20 należy wykonać z rur ciśnieniowych PE do gazu, w zwojach, SDR 11, o średnicy Dy/Di=90 x 73,6 mm. Przewody ssawne w wierzchowinie należy prowadzić w warstwie rekultywacyjnej na głębokości 650 mm od projektowanego terenu do osi przewodu. Łączna długość przewodów ssawnych to około 2165 m. Przewody z węzła końcowego powinny być doprowadzone do granicy działki w kierunku instalacji zagospodarowania biogazu na terenie ZZO Trzebania i zaślepione Instalacja odwadniająca W celu odwodnienia rekultywowanego składowiska należy wykonać rów opaskowy odwadniający hałdę rekultywacyjną. Nachylenie skarp rowu opaskowego od strony hałdy rekultywacyjnej powinno wynosić 1:2, natomiast nachylenie drugiej skarpy będzie zmienne od 1:1 do 1:1,5. Szerokość dna rowu wyniesie 0,5 m o zmiennej wysokości od 0,7 do 1,1 m. Całkowita długość rowu wyniesie około 1030 m. W celu uzyskania efektu ewaporacji wody opadowej należy wykonać 2 ziemne zbiorniki odwadniające. Zbiorniki zostaną wykonane jako zagłębienia terenu o głębokości maksymalnej 3,0 m obsiane trawą. Łączna przewidywana objętość obu zbiorników wynosić będzie około 500 m³. Ze wzgledów bezpieczeństwa należy wykonać następujące elementy: - schody żelbetowe jako zejście do zbiorników, - barierki ochronne wokół zbiorników Roboty końcowe Po zakończeniu robót rekultywacyjnych należy uporządkować teren wokół składowiska w tym m.in. należy wykonać zadarnienie terenu Zadanie nr 2/KIII: Zamknięcie i rekultywacja składowiska odpadów w miejscowości Długie Nowe, gmina Święciechowa Zamawiający posiada Projekt techniczny rekultywacji składowiska odpadów innych niż niebezpieczne i obojętne w miejscowości Długie Nowe, opracowany w 2003 roku, Sposób i warunki przeprowadzenia rekultywacji zostały określone w decyzji z dnia r. nr OS.I /2003 wydanej przez Starostę Leszczyńskiego wraz z decyzjami zmieniającymi nr OS.I /004 z dnia r. oraz nr OS.I /06 z dnia r. Stan prawny obiektu od dnia roku składowisko zamknięte zgodnie z decyzją Starosty Leszczyńskiego Nr OS.I /2003 z dnia r Charakterystyczne parametry określające wielkość obiektu Składowisko odpadów komunalnych zlokalizowane jest w miejscowości Długie Nowe, gm. Święciechowa, północna część działki nr 260/1 (obręb Długie Nowe). Parametry wielkościowe obiektu : - powierzchnia całkowita działki - 2,67 ha, 20

21 - powierzchnia składowiska około1,96 ha, w tym: - powierzchnia do rekultywacji około 0,80 ha, - powierzchnia do uporządkowania około 1,16 ha Zakres robót budowlanych Przewidywane roboty budowlane mają na celu minimalizację negatywnego oddziaływania rekultywowanego składowiska na środowisko. W ramach prac przewidziano ukształtowanie kopca odpadów, wykonanie warstwy wyrównawczej, odwadniającej oraz roślinotwórczej a także obsadzenie pryzmy roślinnością. Przewidziano odwodnienie pryzmy systemem rowów oraz możliwość retencjonowania nadmiaru wód w zbiorniku ewaporacyjnym. Przewidziano odgazowanie złoża studniami odgazowującymi. Koniecznym jest wybudowanie piezometrów w celu oceny oddziaływania składowiska na środowisko gruntowo-wodne. Zgodnie z projektem rekultywacji (projekt wymaga weryfikacji i aktualizacji) oraz decyzją wyrażającą zgodę na zamknięcie składowiska należy przeprowadzić następujące roboty i czynności : PRZYGOTOWANIE TERENU: usunięcie istniejącej roślinności; przemieszczenie odpadów w celu ukształtowania kopca; rozbiórka i wywiezienie istniejącego budynku socjalnego o konstrukcji drewnianej. WYKONANIE REKULTYWACJI TECHNICZNEJ 2 : wykonanie warstwy wyrównawczej - uszczelniającej o gr. 40 cm, wykonanie dwóch studni odgazowania, nawiezienie i wbudowanie humusu grubości 10 cm, wykonanie rowu opaskowego, budowa zbiornika na ścieki deszczowe. WYKONANIE REKULTYWACJI BIOLOGICZNEJ (założenia i wytyczne zamieszczono w pkt ) : przygotowanie podłoża i zadarnienie mieszanką traw, dokonanie nasadzeń roślinności niskiej i drzew. ROBOTY KOŃCOWE: uporządkowanie terenu wokół składowiska - w tym zadarnienie. MONITORING: opracowanie dokumentacji (projekt prac geologicznych, dokumentacja hydrogeologiczna) oraz wykonanie sieci monitoringu Przygotowanie terenu prac Wykonawca dokona rozbiórki budynku socjalno-administracyjnego oraz usunie roślinność porastającą skarpy. 2 Warstwy rekultywacyjne zgodnie z decyzjami przytoczonymi w pkt. :

22 Planuje się przemieszczenie odpadów zdeponowanych w bezpośrednim sąsiedztwie wybierzyska i odsunięcie krawędzi kwatery o ok. 12 m od istniejącej krawędzi wybierzyska Roboty konstrukcyjne, w tym rekultywacja techniczna W celu prawidłowego uformowania bryły kwatery należy dokonać przemieszczenia części odpadów z uformowanych pryzm w części wschodniej i zachodniej kwatery składowiska. Łącznie przewiduje się iż ok m 3 odpadów zostanie przemieszczonych w obrębie kwatery. Ponadto przewiduje się konieczność rozebrania wału ziemnego, znajdującego się w północnej części kwatery. Żwir, który był wykorzystany do uformowania wału (około m 3 ) należy wykorzystać jako materiał do utworzenia warstwy wyrównawczej. Odpady należy przykryć 0,4 m warstwą wyrównawczo uszczelniającą oraz 0,1 m warstwą humusu Rekultywacja biologiczna Sposób wykonania rekultywacji biologicznej został przedstawiony w punkcie Roboty instalacyjne Instalacja sanitarna Zrekultywowane składowisko nie będzie wyposażone w instalacje sanitarne Instalacja elektryczna Zrekultywowane składowisko nie będzie wyposażone w instalacje elektro-energetyczne Instalacja odgazowania Rekultywowane składowisko należy wyposażyć w studnie odgazowujące. Należy wykonać 2 studnie wiercone o przewidywanej głębokości 4,7 m i 4,4 m (studzienki należy dowiercić do głębokości 1,5 m od spągu występowania odpadów w niecce kwatery) o konstrukcji z rury drenarskiej PEHD DN50 w obsypce żwirowej 16/ Instalacja odwadniająca W celu odbioru wód opadowych należy wykonać rów opaskowy wokół rekultywowanego kopca odpadów oraz ziemny zbiornik ewaporacyjny. Rów powinien mieć głębokość około 0,5 m, szerokość dna 0,5 m i nachylenie skarp 1:3 od strony złoża odpadów i 1:2 od zewnętrznej strony. Zostanie on obsiany mieszanką traw zadarniających. Przewidywana długość rowu wyniesie około 366 m. Zbiornik ewaporacyjny o planowanej pojemności 314m 3 należy umocnić poprzez humusowanie i zadarnienie trawą. Wykonać schody żelbetowe jako zejście do zbiornika oraz zabezpieczenie barierkami ochronnymi. Poziom posadowienia obiektu wykonać w taki sposób aby ścieki deszczowe dopływały do zbiornika grawitacyjnie Roboty końcowe Po zakończeniu robót rekultywacyjnych należy uporządkować teren wokół składowiska w tym m.in. wykonać zadarnienie terenu. Należy zlokalizować drogę dojazdową do zbiornika na wody opadowe. Przewiduje się wykonanie drogi o nawierzchni z tłucznia szerokości około 3,5 m i długości około 52 m wraz z placem manewrowym w pobliżu zbiornika na ścieki deszczowe o wymiarach około 8,0 x 12,5 m. 22

23 Ryc. 1-1Przykładowy plan sytuacyjny składowiska odpadów w m. Długie Nowe Zadanie nr 3/KIII: Zamknięcie i rekultywacja składowiska odpadów w miejscowości Rawicz, gmina Rawicz Stan prawny obiektu od dnia roku składowisko jest zamknięte zgodnie z decyzją Starosty Rawickiego Nr OS /01/03 z dnia r. 23

24 Charakterystyczne parametry określające wielkość obiektu Składowisko zlokalizowane jest w miejscowości Rawicz gm. Rawicz, na działkach nr 2040/1, 2023, 2020, 2024 obręb Rawicz. Teren składowiska składa się z dwóch obszarów których rekultywacja będzie wykonywana w odmienny sposób. Ze względu na fakt, że na obszarze 2 występują odpady, które są w znaczącej mierze zmineralizowane (zostały złożone przynajmniej przed 20 laty a najstarsze nawet przed 30 laty) nie przewiduje się ich odgazowania oraz uszczelnienia a jedynie zabezpieczenie przed rozmywaniem i rekonstrukcję warstwy roślinotwórczej. Parametry wielkościowe obiektu : - powierzchnia składowiska 5,2 ha, w tym : - powierzchnia do rekultywacji 4,50 ha składająca się z sumy obszaru nr 1 (pow.2,97 ha) i obszaru nr 2 (pow. 1,53 ha), - powierzchnia do uporządkowania 0,70 ha, - pojemność składowiska około 105 tys. m³ Zakres robót budowlanych Uwagi ogólne obszar 1 składowiska zostanie uszczelniony geomembraną grubości co najmniej 1,5 mm, obszar 2 zostanie zabezpieczony geowłókniną i warstwami odwadniającymi. Przewiduje się następujący zakres robót i czynności związanych z zamknięciem i rekultywacją składowiska: PRZYGOTOWANIE TERENU przemieszczenie odpadów do wnętrza kwatery z terenu podlegającego uprzątnięciu; usunięcie istniejących drzew i krzewów, tj. ścięcie i wykarczowanie; uformowanie i wyrównanie kopca odpadów; rozbiórka i wywiezienie ogrodzenia (szlabany). WYKONANIE REKULTYWACJI TECHNICZNEJ OBSZARU 1 : wykonanie warstwy wyrównawczej z pospółki o miąższości do 10 cm; wykonanie warstwy odgazowania o miąższości 30 cm; wykonanie 8 studni odgazowania w złożu odpadów; wykonanie uszczelnienia z geomembrany PEHD (lub równoważnej) o grubości co najmniej 1,5 mm ułożonej na warstwie odgazowującej; wykonanie zabezpieczenia z geowłókniny o gramaturze co najmniej 250gr/m 2 ; wykonanie warstwy filtracyjnej o miąższości 30 cm; wykonanie rurociągów do zbierania gazu składowiskowego; wykonanie podglebia grubości 30 cm; nawiezienie i wbudowanie humusu grubości 20 cm; przygotowanie placu o nawierzchni utwardzonej dla instalacji pochodni do spalania gazu składowiskowego; montaż instalacji unieszkodliwiania gazu składowiskowego; 24

25 budowa linii energetycznej (z terenu projektowanej, sąsiadującej stacji przeładunkowej odpadów); budowa oświetlenia instalacji unieszkodliwiania gazu składowiskowego; wykonanie zbiornika na ścieki deszczowe z możliwością zrzutu ścieków do sąsiedniego rowu melioracyjnego (konieczność uzyskania pozwolenia wodno prawnego); wykonanie rowu opaskowego. WYKONANIE REKULTYWACJI TECHNICZNEJ OBSZARU 2 : wykonanie warstwy wyrównawczej z pospółki o miąższości do 10 cm; wykonanie zabezpieczenia z geowłókniny o gramaturze co najmniej 250gr/m 2 ; wykonanie warstwy filtracyjnej o miąższości 30 cm; wykonanie podglebia o miąższości 30 cm; nawiezienie i wbudowanie humusu o miąższości 20 cm (również na terenie z którego usunięto odpady odsłaniając skałę macierzystą); WYKONANIE REKULTYWACJI BIOLOGICZNEJ (założenia i wytyczne zamieszczono w pkt ) : zadarnienie mieszanką traw; nasadzenia roślinności niskiej i drzew; ROBOTY KOŃCOWE: uporządkowanie terenu wokół składowiska, w tym zadarnienie. MONITORING: uzupełnienie w uzasadnionym przypadku sieci monitoringu Przygotowanie terenu prac Przewiduje się rozbiórkę nawierzchni z płyt betonowych oraz demontaż szlabanów wjazdowych Wykonawca uzyska decyzję na usunięcie drzew i krzewów wyszczególnionych w inwentaryzacji zieleni, dokona ich usunięcia oraz przeprowadzi inne działania określone w uzyskanej decyzji Roboty konstrukcyjne, w tym rekultywacja techniczna Teren składowiska składa się z dwóch obszarów nr 1 i nr 2. Rekultywacja techniczna obszaru 1 składowiska polegać będzie na usunięciu roślinności porastającej skarpy. Należy uformować i wyrównać kopiec odpadów. Na uformowany kopiec odpadów ułożyć warstwę wyrównawczą grubości 10 cm, dalej należy wykonać warstwę odgazowującą grubości 30 cm, na warstwę odgazowującą ułożyć geomembranę PEHD (lub równoważną) o grubości co najmniej 1,5 mm gładką na wierzchowinie i fakturowaną obustronnie na skarpach. Geomembranę należy zabezpieczyć geowłókniną o gramaturze co najmniej 250g/m 2. Obie warstwy uszczelnienia należy zakotwić w podstawie skarpy odpadów. Na zabezpieczonej geomembranie należy wykonać warstwę filtracyjną grubości 30 cm. Dalej ułożyć warstwę podglebia 30 cm i warstwę humusu grubości 20 cm. Rekultywacja techniczna obszaru 2 składowiska polegać będzie na uporządkowaniu terenu wokół obszaru i przemieszczeniu odpadów z terenu sąsiadującego (porządkowanego) do wnętrza obszaru 2 oraz wyrównaniu krawędzi samego obszaru (dzięki temu zmniejszy się jego powierzchnia a zwiększy miąższość przynajmniej do 2 m). Następnie należy uformować i wyrównać sam kopiec odpadów w obszarze 2. Na uformowany kopiec odpadów ułożyć warstwę wyrównawczą grubości 10 cm a na nią geowłókninę o gramaturze co najmniej 250g/m 2. Geowłókninę zakotwić w podstawie skarpy odpadów. Na zabezpieczonej folii 25

26 należy wykonać warstwę filtracyjną grubości 30 cm. Dalej ułożyć warstwę podglebia 30 cm i warstwę humusu grubości 20 cm. Wykonawca w celu zabezpieczenia stateczności skarp uformuje je o spadku 1:3, przemieszczając odpady do wnętrza kwatery. Wierzchowinę kopca odpadów uformować ze spadkami 4% do 10%. Wykonawca wykona płytę fundamentową żelbetową (3,5 x 2 m) pod instalację pochodni spalania gazu składowiskowego Rekultywacja biologiczna Sposób wykonania rekultywacji biologicznej został przedstawiony w punkcie Roboty instalacyjne Instalacja sanitarna Zrekultywowane składowisko nie będzie wyposażone w instalacje sanitarne Instalacja elektryczna Do instalacji spalania gazu składowiskowego należy doprowadzić zasilanie energetyczne 5 kv z projektowanej zlokalizowanej w bezpośrednim sąsiedztwie - stacji przeładunkowej odpadów. Przewiduje się oświetlenie miejsca lokalizacji instalacji unieszkodliwiania gazu składowiskowego Instalacja odgazowania Rekultywowane składowisko należy wyposażyć w instalację do odgazowywania w której będzie unieszkodliwiany gaz składowiskowy poprzez spalanie w pochodni. Należy wykonać 8 szt. studni wierconych do głębokości 1,5 m od spągu występowania odpadów w niecce kwatery, z rury drenarskiej PEHD DN50 w obsypce żwirowej 16/32. Wyprowadzenie studni nad izolację będzie zakończone przewodem zbiorczym prowadzącym gaz do instalacji spalania. Miejsce unieszkodliwiania gazu skadowiskowego musi spełniać następujące warunki: - należy wykonać drogę dojazdową o nawierzchni z tłucznia, - miejsce należy usytuować w taki sposób, aby można swobodnie doprowadzić rurociągi z gazem składowiskowym do podłączenia zasilania pochodni do spalania gazu, - należy wykonać ogrodzenie wokół instalacji, - należy wykonać oświetlenie instalacji Instalacja odwadniająca W celu odbioru wód opadowych należy wykonać rowy opaskowe wokół rekultywowanych obszarów 1 i 2. Retencjonowanie ścieków deszczowych odbywać się będzie w zbiorniku ścieków deszczowych o zakładanej pojemności m 3. W celu budowy zbiornika należy wykonać podbudowę z chudego betonu B-10 o grubości 0,1 m i uszczelnić folią PEHD (lub równoważną) o grubości co najmniej 1,5 mm i zabezpieczyć geowłókniną o gramaturze minimum 250g/m 2. Następnie należy wykonać podsypkę piaskową o grubości 0,15 m pod ułożenie płyt betonowych ażurowych. Cały zbiornik należy zabezpieczyć barierkami ochronnymi z rur stalowych. Obok zbiornika należy wykonać studnię czerpną ze złączką p.poż. na głębokości 2,5 m. Należy wykonać schody żelbetowe kontrolne jako wejście do zbiornika w pobliżu studni czerpnej. Obiekt należy usytuować w taki sposób, aby ścieki deszczowe dopływały grawitacyjnie. 26

27 Roboty końcowe Po zakończeniu robót rekultywacyjnych należy uporządkować teren wokół składowiska w tym m.in. wykonać zadarnienie terenu. W miejscach, gdzie odsłonięto skałę macierzystą należy nawieść humus oraz wysiać trawę. Należy zlokalizować drogi dojazdowe do zbiornika na wody opadowe oraz do pochodni do spalania gazu składowiskowego. Przewiduje się wykonanie drogi o nawierzchni z tłucznia szerokości około 3,5 m i długości około 52 m wraz z placem manewrowym w pobliżu zbiornika na ścieki deszczowe o wymiarach około 8,0 x 12,5 m Droga dojazdowa do pochodni zostanie umocniona tłuczniem Ogrodzenie terenu Przebieg ogrodzenia w ramach rekultywacji składowiska ogranicza się do zabezpieczenia miejsca unieszkodliwiania gazu składowiskowego tj.: pochodni do spalania gazu składowiskowego. Ogrodzenie należy wykonać z siatki stalowej o wysokości 2,0 m z drutem kolczastym. Łączna długość ogrodzenia do wykonania wynosi około 60 m wraz z bramą. Na drodze dojazdowej należy zainstalować szlaban uniemożliwiający dojazd do stacji unieszkodliwiania gazu składowiskowego osobom nieuprawnionym. 27

28 Ryc. 1-2 Przykładowy plan sytuacyjny składowisko odpadów w Rawiczu. 28

29 Zadanie nr 4/KIlI: Zamknięcie i rekultywacja składowiska odpadów w miejscowości Czerwona Wieś, gmina Krzywiń Charakterystyczne parametry określające wielkość obiektu Składowisko zlokalizowane jest w miejscowości Czerwona Wieś gm. Krzywiń na działkach nr 347 i 357. Parametry wielkościowe obiektu : - powierzchnia składowiska 1,7 ha, w tym : - powierzchnia do rekultywacji 0,40 ha, - powierzchnia do uporządkowania około 0,4 ha, - pojemność składowiska około 8 tys. m³ Zakres robót budowlanych Przewidziane do wykonania roboty budowlane i zabiegi agrotechniczne na terenie składowiska w Czerwonej Wsi mają na celu powstrzymanie procesów degradacji środowiska w związku z funkcjonowaniem obiektu. Przywrócenie gruntom składowiska wartości przyrodniczej wymaga odpowiednich zabiegów, których prawidłowe wykonanie zagwarantuje powstanie fizjocenozy leśnej poprzez kierunkową sukcesję roślinności. Przewiduje się następujący zakres robót i czynności związanych z zamknięciem i rekultywacją składowiska: PRZYGOTOWANIE TERENU: usunięcie istniejącej roślinności; rozbiórka brodzika dezynfekcyjnego, rozbióra zbiornika bezodpływowego na ścieki bytowe, ostateczne ukształtowanie kopca odpadów, WYKONANIE REKULTYWACJI TECHNICZNEJ: wykonanie warstwy wyrównawczej z pospółki o miąższości do 10 cm, wykonanie warstwy odgazowania o miąższości 30 cm, wykonanie studni odgazowania w złożu odpadów do głębokości 1,5m nad spągiem odpadów; wykonanie uszczelnienia z geomembrany PEHD (lub równoważnej) o grubości co najmniej 1,5 mm ułożonej na warstwie odgazowującej, wykonanie zabezpieczenia z geowłókniny o gramaturze co najmniej 250g/m 2 ; wykonanie warstwy filtracyjnej o miąższości 30 cm, wykonanie podglebia grubości 30 cm, nawiezienie i wbudowanie humusu grubości 20 cm, wykonanie zbiornika na ścieki deszczowe wraz ze studnią czerpną, wykonanie rowu opaskowego. WYKONANIE REKULTYWACJI BIOLOGICZNEJ (założenia i wytyczne zamieszczono w pkt ) : 29

30 przygotowanie podłoża i zadarnienie mieszanką traw, dokonanie nasadzeń roślinności niskiej i drzew. ROBOTY KOŃCOWE: uporządkowanie terenu wokół składowiska, w tym zadarnienie. MONITORING: uzupełnienie w uzasadnionym przypadku sieci monitoringu Przygotowanie terenu prac Wykonawca dokona demontażu brodzika dezynfekcyjnego o powierzchni 30,0 m². Pozostałe obiekty i urzadzenia zlokalizowane na terenie składowiska będą zagospodarowane przez zarządzającego skadowiskiem w następujący sposób: - boksy na odpady opakowaniowe, kompostownia polowa nie będą demontowane z uwagi na możliwość wykorzystania na potrzeby projektowanej czyszczalni ścieków, budynek socjalny zostanie zdemontowany i zagospodarowany we własnym zakresie Roboty konstrukcyjne, w tym rekultywacja techniczna W celu uzyskania stateczności obiektu, Wykonawca wykona formowanie hałdy odpadów do rzędnych ustalonych w projekcie technicznym, poprzez przemieszczanie maszynami ziemnymi odpadów na skarpach do wymaganego spadku w stosunku 1:3 oraz na wierzchowinie ze spadkiem w zakresie od 4,0 do 10,0%. Formowana hałda wymaga mechanicznego zagęszczania w celu odpowiedniego przygotowania pod prace ziemno-instalacyjne. Wykonana zostanie warstwa wyrównawcza z pospółki o grubości 0,1 m oraz warstwa odgazowania 0,3 m zagęszczone do ID=0,5. Stopień zagęszczenia musi być zbadany przy użyciu sondy udarowej. Na warstwie wyrównawczej wykonane zostanie uszczelnienie składowiska składające się z: warstwy izolacyjnej wykonanej z geomembrany PEHD (lub równoważnej) o grubości co najmniej 1,5 mm. Geomembrana PEHD (lub równoważna) na wierzchowinie składowiska powinna być gładka, na skarpach obustronnie teksturowana wymagane jest aby geomembrana pochodziła od jednego producenta. zabezpieczenia geomembrany z geowłókniny o gramaturze minimum 250g/m². W celu zapewnienia poprawnego wykonania połączenia pasm geomembrany Wykonawca musi ściśle przestrzegać rygoru, co do warunków atmosferycznych, w jakich można wykonywać łączenie termiczne. Koniecznym jest wykonywanie uszczelnienia z geomembrany przy temperaturze powietrza od +5 C do + 40 C. Nie należy wykonywać zgrzewania geomembrany podczas deszczu. Wilgotność powietrza nie powinna przekraczać 85 %. Temperatura geomembrany powinna wynosić 3 C powyżej punktu rosy. Do wykonywania spoin łączących poszczególne pasma geomembrany należy stosować metodę termiczną. Połączenia należy wykonywać zgrzewem dwutorowym z kanałem kontrolnym. Na tak uszczelnione odpady ułożona zostanie warstwa drenażowa grubości 0,30 m oraz warstwa podglebia grubości 0,30 m i warstwa humusowa grubości 0,20 m Rekultywacja biologiczna Sposób wykonania rekultywacji biologicznej został przedstawiony w punkcie Roboty instalacyjne Instalacja sanitarna Zrekultywowane składowisko nie będzie wyposażone w instalacje sanitarne. 30

31 Instalacja elektryczna Zrekultywowane składowisko nie będzie wyposażone w instalacje elektro-energetyczne Instalacja odgazowania Rekultywowane składowisko będzie wyposażone w instalację do pasywnego odgazowywania. Należy wykonać 3 studnie odgazowujące, wiercone o głębokości 2,5 m wykonane z rury drenarskiej PEHD DN50 w obsypce żwirowej 16/32. Na końcu każdej studni należy zainstalować biofiltr torfowy dezodorujący Instalacja odwadniająca W celu odbioru wód opadowych należy wykonać rów opaskowy wokół rekultywowanego kopca odpadów oraz ziemny zbiornik ewaporacyjny. Rów powinien mieć głębokość 0,5 m, szerokość dna 0,5 m i nachylenie skarp 1:3 od strony złoża odpadów i 1:2 od zewnętrznej strony. Zostanie on obsiany mieszanką traw zadarniających. Przewidywana długość rowu wyniesie 324 m. Zbiornik ewaporacyjny będzie miał wymiary 10x10m i głębokość 1m oraz zostanie umocniony poprzez humusowanie i zadarnienie trawami. Wykonać schody żelbetowe jako zejście do zbiornika oraz zabezpieczenie barierkami ochronnymi. Poziom posadowienia obiektu wykonać w taki sposób aby ścieki deszczowe dopływały do zbiornika grawitacyjnie Roboty końcowe Po zakończeniu robót rekultywacyjnych należy uporządkować teren wokół składowiska w tym m.in. wykonać zadarnienie terenu. Należy przewidzieć drogę dojazdową do zbiornika wód opadowych. 31

32 Ryc. 1-3 Przykładowy plan sytuacyjny składowiska w Czerwonej Wsi gmina Krzywiń. Kolorem czerwonym oznaczono powierzchnię obecnie eksploatowanej części składowiska. Kolorem niebieskim oznaczono docelową wierzchowinę rekultywowanego składowiska. Kolorem żółtym oznaczono zasięg odgazowywania poszczególnych studni Zadanie nr 5/KIIl: Zamknięcie i rekultywacja składowiska odpadów w miejscowości Dalabuszki, gmina Gostyń Charakterystyczne parametry określające wielkość obiektu Składowisko odpadów komunalnych w m. Dalabuszki Gm. Gostyń położone jest na działce nr 17/4 obręb Dalabuszki. Parametry wielkościowe obiektu : - powierzchnia składowiska 3,99 ha, w tym : - powierzchnia do rekultywacji 2,12 ha, - powierzchnia do uporządkowania 1,87 ha, - pojemność składowiska około 97 tys. m³. 32

33 Zakres robót budowlanych Przewidywane roboty budowlane mają na celu minimalizację negatywnego oddziaływania rekultywowanego składowiska na środowisko. W ramach prac przewidziano ukształtowanie kopca odpadów, wykonanie warstwy wyrównawczej, odwadniającej oraz roślinotwórczej a także obsadzenie pryzmy roślinnością. Przewidziano odwodnienie pryzmy systemem rowów oraz możliwość retencjonowania nadmiaru wód w zbiorniku ewaporacyjnym. Przewidziano odgazowanie złoża studniami odgazowującymi i unieszkodliwianie gazu składowiskowego w pochodni. Przewiduje się następujący zakres robót i czynności związanych z zamknięciem i rekultywacją składowiska: PRZYGOTOWANIE TERENU: - usunięcie istniejącej roślinności, - rozbiórka i wywiezienie brodzika dezynfekcyjnego, tablicy informacyjnej i bramy wjazdowej oraz pozostałości ogrodzenia; - demontaż wagi samochodowej i przewiezienie celem zainstalowania we wskazane przez Zamawiającego miejsce, - rozbiórka i wywiezienie fundamentów żelbetowych po demontażu wagi; - demontaż zbiornika bezopływowego na ścieki socjalno-bytowe; - demontaż słupa oświetleniowego; - przygotowanie placu o nawierzchni utwardzonej do instalacji pochodni do spalania gazu składowiskowego; - uformowanie i wyrównanie kopca odpadów; WYKONANIE REKULTYWACJI TECHNICZNEJ: - wykonanie warstwy wyrównawczej z pospółki o miąższości do 0,10 m; - nawiezienie warstwy odgazowującej o miąższości 0,30 m; - wykonanie uszczelnienia z geomembrany PEHD (lub równoważnej) o grubości co najmniej 1,5 mm ułożonej na warstwie odgazowującej zagęszczonej do wskaźnika zagęszczenia I D =0,5; - wykonanie zabezpieczenia z geowłókniny o gramaturze co najmniej 250 g/m 2 ; - wykonanie warstwy filtracyjnej o miąższości 30 cm - nawieziene warstwy podglebia grubości 0,30 m; - nawiezienie i wbudowanie humusu grubości 0,20 m; - budowa studni odgazowania; - budowa gazociągu do zbierania gazu składowiskowego; - budowa rowów odwadniających z elementów prefabrykowanych (koryta żelbetowe); - budowa uszczelnionego zbiornika na ścieki deszczowe wraz z barierką ochronną; - budowa studni czerpnej ze złączką p.poż.; - budowa przepustu pod drogą; - nadbudowa istniejącej przepompowni odcieków; - budowa instalacji pochodni spalania gazu składowiskowego wraz z ogrodzeniem z siatki stalowej; - budowa linii energetycznej. WYKONANIE REKULTYWACJI BIOLOGICZNEJ (założenia i wytyczne zamieszczono w pkt ) : - przygotowanie podłoża i zadarnienie mieszanką traw, 33

34 - dokonanie nasadzeń roślinności niskiej i drzew. ROBOTY KOŃCOWE: - uporządkowanie terenu wokół składowiska, w tym zadarnienie. MONITORING: - uzupełnienie w uzasadnionym przypadku sieci monitoringu Przygotowanie terenu prac Wykonawca w ramach przygotowania terenu, dokona demontażu i rozbiórki następujących elementów wyposażenia składowiska : waga samochodowa, brodzik dezynfekcyjny, zbiornik na ścieki bytowe, pozostałości ogrodzenia wraz z bramą wjazdową, tablica informacyjna. Pozostałe obiekty i urządzenia zlokalizowane na terenie składowiska będą zagospodarowane przez zarządzającego składowiskiem we własnym zakresie przed rozpoczęciem robót : - budynek socjalno-administracyjny, boksy na odpady opakowaniowe, płyty drogowe stanowiące umocnienie dróg wewnętrznych oraz płyty ogrodzeniowe Roboty konstrukcyjne, w tym rekultywacja techniczna Rekultywacja techniczna składowiska polegać będzie na usunięciu roślinności porastającej skarpy. Należy uformować i wyrównać kopiec odpadów. Na uformowany kopiec odpadów ułożyć warstwę wyrównawczą grubości 0,10 m, dalej należy wykonać warstwę odgazowującą grubości 0,30 m, na warstwę odgazowującą ułożyć folię PEHD (lub równoważną) o grubości co najmniej 1,5 mm gładką na wierzchowinie. Folię należy zabezpieczyć geowłókniną o gramaturze co najmniej 250g/m 2. Folię i geowłókninę zakotwić w koronie skarpy odpadów. Na zabezpieczonej folii należy wykonać warstwę filtracyjną grubości 0,30 m. Dalej ułożyć warstwę podglebia 0,30 m i warstwę humusu grubości 0,20 m. Powierzchnia pod instalacją pochodni do spalania gazu składowiskowego wzmocniona zostanie płytami żelbetowymi o wymiarach 2,0 x 3,5 m. Wierzchowinę kopca odpadów należy uformować ze spadkami w zakresie 4% do 10% Rekultywacja biologiczna Sposób wykonania rekultywacji biologicznej został przedstawiony w punkcie Roboty instalacyjne Instalacja sanitarna Zrekultywowane składowisko nie będzie wyposażone w instalacje sanitarne Instalacja elektryczna Do instalacji spalania biogazu zostanie doprowadzone zasilanie energetyczne z istniejącej na składowisku stacji transformatorowej. Długość przyłącza elektrycznego do instalacji odgazowującej pochodni do spalania biogazu - wynosi około 180 m. Przewiduje się wykonanie oświetlenia miejsca unieszkodliwiania gazu składowiskowego Instalacja odgazowania Rekultywowane składowisko odpadów będzie wyposażone w instalację do odgazowywania i system unieszkodliwiania biogazu w pochodni. Należy wykonać płytę fundamentową żelbetową o wymiarach 3,5 x 2,0 m. Należy wykonać jedną studnię wierconą do głębokości około 1,5 m od spągu występowania odpadów w niecce kwatery o konstrukcji z rury drenarskiej PEHD w obsypce ze żwiru 16/32. Na terenie składowiska istnieje już 7 studni odgazowujących. Razem z zaprojektowaną 34

35 studnią będą odprowadzać gaz składowiskowy do głównego rurociągu odgazowującego o łącznej długości około 371 m, a następnie do pochodni spalania biogazu. Studnie odgazowujące będą oddalone od siebie co około 50 m. Na kwaterze I należy wykonać drenaż odgazowujący zabezpieczony geowłókniną o długości około 126 m. Warstwę żwiru należy przykryć geowłókniną, a następnie ułożyć warstwę wyrównawczą ziemi. Miejsce unieszkodliwiania gazu składowiskowego musi spełniać następujące warunki: - należy zmodernizować drogę dojazdową do pochodni, - miejsce należy usytuować w taki sposób, aby można swobodnie doprowadzić rurociągi z gazem składowiskowym i aby była możliwość podłączenia zasilania do pochodni do spalania gazu składowiskowego Instalacja odwadniająca Instalację odprowadzającą wody deszczowe ze składowiska w m. Dalabuszki, gm. Gostyń stanowić będzie system rowów wykonany z prefabrykatów korytkowych, żelbetowych na podbudowie z chudego betonu. Długość rowu wyniesie około 548 m. Elementy rowu będą łaczone zaprawą cementową 1:2. Ścieki deszczowe należy retencjonować w zbiorniku ścieków deszczowych o przewidywanych wymiarach 18x30 m. Zbiornik należy wykonać na podbudowie z chudego betonu B-10 o grubości 0,1 m, uszczelnić folią PEHD (lub równoważną) o grubości co najmniej1,5 mm i zabezpieczyć geowłókniną o gramaturze co najmniej 250g/m 2. Następnie należy wykonać podsypkę piaskową o grubości 0,15 m pod płyty betonowe ażurowe o całkowitej powierzchni 540 m 2. Cały zbiornik należy zabezpieczyć barierkami ochronnymi z rur stalowych o H=1,1 m i długości około 100 m. Obok zbiornika należy wykonać studnię czerpną ze złączką p.poż. o głębokości 2,5 m. Należy wykonać schody żelbetowe kontrolne do zbiornika w pobliżu studni czerpnej Instalacja odcieków Istniejącą przepompownię odcieków należy nadbudować do poziomu warstwy rekultywacyjnej 0,5m npt., czyli wysokość nadbudowy wniesie około 3,50 m Roboty końcowe Po zakończeniu robót rekultywacyjnych należy uporządkować teren wokół składowiska w tym m.in. wykonać zadarnienie terenu. Należy przewidzieć drogi dojazdowej do projektowanych obiektów: - zbiornika na ścieki deszczowe, - pochodnia do spalania gazu Ogrodzenie terenu Przebieg ogrodzenia w ramach rekultywacji składowiska ogranicza się do zabezpieczenia miejsca unieszkodliwiania gazu wysypiskowego, tj. kontenera z odpowiednim wyposażeniem ( pochodnia). Ogrodzenie będzie wykonane z siatki o wys. 2,0 m zabezpieczonej górą drutem kolczastym na słupkach stalowych. Łączna długość ogrodzenia do wykonania w ramach rozbudowy wynosi ok. 60 m. Obiekt dodatkowo będzie wyposażony w furtkę i bramę metalową zabezpieczoną antykorozyjnie. Na drodze dojazdowej należy zainstalować szlaban uniemożliwiający dojazd osobom nieuprawnionym do stacji unieszkodliwiania gazu składowiskowego. 35

36 CZĘŚĆ III P-FU Ryc. 1-4 Przykładowy plan sytuacyjny składowiska w Dalabuszkach Zadanie nr 6/KIlI: Zamknięcie i rekultywacja składowiska odpadów w miejscowości Wydawy, gmina Poniec Charakterystyczne parametry określające wielkość obiektu Składowisko odpadów komunalnych w m. Wydawy gm. Poniec zlokalizowane jest na działkach o numerach 1088/11, 1088/2, 892. Parametry wielkościowe obiektu : - powierzchnia składowiska 2,77 ha, w tym : - powierzchnia do rekultywacji 1,70 ha, - powierzchnia do uporządkowania 0,40 ha, - pojemność składowiska około 40 tys. m³. 36

37 Zakres robót budowlanych Przewidywane roboty budowlane mają na celu minimalizację negatywnego oddziaływania rekultywowanego składowiska na środowisko. W ramach prac przewidziano ukształtowanie kopca odpadów, wykonanie warstwy wyrównawczej, odwadniającej oraz roślinotwórczej a także obsadzenie pryzmy roślinnością. Założono odwodnienie pryzmy systemem rowów oraz możliwość retencjonowania nadmiaru wód w zbiorniku ewaporacyjnym. Przewidziano pasywny system odgazowania złoża studniami odgazowującymi. Przewiduje się następujący zakres robót i czynności związanych z zamknięciem i rekultywacją składowiska: PRZYGOTOWANIE TERENU: usunięcie istniejącej roślinności; rozbiórka ogrodzenia; uformowanie i wyrównanie kopca odpadów; WYKONANIE REKULTYWACJI TECHNICZNEJ: wykonanie warstwy wyrównawczej z pospółki o miąższości do 10 cm; wykonanie warstwy odgazowania o miąższości 30 cm; wykonanie studni odgazowania w złożu odpadów do głębokości około 1,5m nad spągiem odpadów; wykonanie uszczelnienia z geomembrany PEHD (lub równoważnej) o grubości co najmniej 1,5 mm ułożonej na warstwie odgazowującej; wykonanie zabezpieczenia z geowłókniny o gramaturze co najmniej 250g/m 2, wykonanie warstwy filtracyjnej o miąższości 30 cm; wykonanie podglebia grubości 30 cm; nawiezienie i wbudowanie humusu grubości 20 cm; wykonanie zbiornika na ścieki deszczowe; wykonanie rowu opaskowego. WYKONANIE REKULTYWACJI BIOLOGICZNEJ (założenia i wytyczne zamieszczono w pkt ) : przygotowanie podłoża i zadarnienie mieszanką traw, dokonanie nasadzeń roślinności niskiej i drzew. ROBOTY KOŃCOWE: uporządkowanie terenu wokół składowiska, w tym zadarnienie. MONITORING: uzupełnienie w uzasadnionym przypadku sieci monitoringu Przygotowanie terenu prac Wykonawca w ramach przygotowania terenu, dokona demontażu istniejącego ogrodzenia długości około 157 m, natomiast zarządzający składowiskiem zdemontuje i usunie przed rozpoczęciem robót - barakowóz pełniący dotychczas funkcję socjalno-biurową Roboty konstrukcyjne, w tym rekultywacja techniczna W celu uzyskania stateczności obiektu, Wykonawca wykona formowanie hałdy odpadów do rzędnych ustalonych w projekcie technicznym, poprzez przemieszczanie maszynami do 37

38 robót ziemnych odpadów na skarpach do wymaganego spadku w stosunku 1:3 oraz na wierzchowinie ze spadkiem w zakresie od 4,0 do 10,0%. Formowana hałda wymaga mechanicznego zagęszczania w celu odpowiedniego przygotowania pod prace ziemno-instalacyjne. Wykonana zostanie warstwa wyrównawcza z pospółki o grubości 0,1 m oraz warstwa odgazowania o miąższości 30 cm, zagęszczona do I D =0,5. Stopień zagęszczenia musi być zbadany przy użyciu sondy udarowej. Na warstwie wyrównawczej wykonane zastanie uszczelnienie składowiska składające się z: warstwy izolacyjnej wykonanej z geomembrany PEHD (lub równoważnej) o grubości co najmniej 1,5 mm. Geomembrana PEHD (lub równoważna) na wierzchowinie składowiska powinna być gładka, na skarpach obustronnie strukturowana wymagane jest aby geomembrana pochodziła od jednego producenta. zabezpieczenia geomembrany z geowłókniny o gramaturze minimum 250g/m². Na tak uszczelnione odpady ułożona zostanie warstwa drenażowa grubości 30 cm oraz warstwa podglebia o grubości 30 cm i warstwa humusu o grubości 20 cm. Wierzchowinę kopca odpadów należy uformować ze spadkami w zakresie 4% do 10% Rekultywacja biologiczna Sposób wykonania rekultywacji biologicznej został przedstawiony w punkcie Roboty instalacyjne Instalacja sanitarna Zrekultywowane składowisko nie będzie wyposażone w instalacje sanitarne Instalacja elektryczna Zrekultywowane składowisko nie będzie wyposażone w instalacje elektro-energetyczne Instalacja odgazowania Rekultywowane składowisko będzie wyposażone w instalację do pasywnego odgazowywania składowiska. Należy wykonać 4 studnie odgazowujące. Studzienki należy dowiercić do głębokości 1,5 m od spągu występowania odpadów w niecce kwatery, konstrukcja studni z rury drenarskiej PEHD w obsypce żwirowej 16/32. Na końcu zostanie zainstalowany biofiltr torfowy dezodorujący Instalacja odwadniająca W celu odbioru wód opadowych zostanie wykonany rów opaskowy o przewidywanej długości około 560 m i o głębokości 0,5 m, szerokości dna 0,5 m i nachyleniu skarp 1:3 od strony złoża odpadów i 1:2 od zewnętrznej strony. Rów zostanie obsiany mieszanką traw zadarniających. W celu gromadzenia i ewaporacji wód opadowych zostanie wykonany ziemny zbiornik o głębokości 1,0m i przewidywanych wymiarach 15x15 m umocniony poprzez humusowanie i zadarnienie trawami. 38

39 Ryc. 1-5 Przykładowy plan sytuacyjny składowiska odpadów w Wydawach Kolorem czerwonym oznaczono granicę składowanych odpadów, kolorem jasnozielonym oznaczono projektowaną wierzchowinę składowiska, kolorem ciemnozielonym skarpy składowiska, kolorem żółtym zasięg odgazowywania przez poszczególne studnie odgazowujące. 39

40 Zadanie nr 7/Klll: Zamknięcie i rekultywacja składowiska odpadów w miejscowości Sowiny, gmina Bojanowo Charakterystyczne parametry określające wielkość obiektu Składowisko zlokalizowane jest w miejscowości Sowiny, gmina Bojanonowo na działkach nr 142/2, 143/2 i 143/3. Parametry wielkościowe obiektu : - powierzchnia składowiska 4,63 ha, w tym : - powierzchnia do rekultywacji 2,60 ha, - powierzchnia do uporządkowania 2,03 ha, - pojemność składowiska 126 tys. m³ Zakres robót budowlanych Przewidywane roboty budowlane mają na celu minimalizację negatywnego oddziaływania rekultywowanego składowiska na środowisko. W ramach prac przewidziano ukształtowanie kopca odpadów, wykonanie warstwy wyrównawczej, odwadniającej oraz roślinotwórczej a także obsadzenie pryzmy roślinnością. Założono odwodnienie pryzmy systemem rowów oraz możliwość retencjonowania nadmiaru wód w zbiorniku ewaporacyjnym. Przewidziano pasywny system odgazowania złoża studniami odgazowującymi. Przewiduje się następujący zakres robót i czynności związanych z zamknięciem i rekultywacją składowiska: PRZYGOTOWANIE TERENU: usunięcie istniejących drzew i krzewów, tj. ścięcie i wykarczowanie, usunięcie odpadów od strony południowo-wschodniej (las mieszany świeży graniczący ze złożem odpadów); uformowanie i wyrównanie kopca odpadów; rozbiórka istniejącego budynku socjalnego, rozbiórka bramy wjazdowej oraz ogrodzenia; rozbiórka placu manewrowego, WYKONANIE REKULTYWACJI TECHNICZNEJ: wykonanie warstwy wyrównawczej z pospółki o miąższości do 10 cm, wykonanie warstwy odgazowania o miąższości 30 cm, wykonanie studni odgazowania w złożu odpadów do głębokości 1,5m nad spągiem odpadów; wykonanie uszczelnienia z geomembrany PEHD (lub równoważnej) o grubości co najmniej 1,5 mm ułożonej na warstwie odgazowującej, wykonanie zabezpieczenia z geowłókniny o gramaturze co najmniej 250g/m 2, wykonanie warstwy filtracyjnej o miąższości 30 cm, 40

41 wykonanie podglebia grubości 30 cm, nawiezienie i wbudowanie humusu grubości 20 cm, wykonanie zbiornika na ścieki deszczowe, wykonanie rowu opaskowego. WYKONANIE REKULTYWACJI BIOLOGICZNEJ (założenia i wytyczne zamieszczono w pkt ) : przygotowanie podłoża i zadarnienie mieszanką traw, dokonanie nasadzeń roślinności niskiej i drzew. ROBOTY KOŃCOWE: uporządkowanie terenu wokół składowiska, w tym zadarnienie. MONITORING: uzupełnienie w uzasadnionym przypadku sieci monitoringu Przygotowanie terenu prac Wykonawca dokona rozbiórki istniejącego ogrodzenia na długości około 120 m. W ramach prac przygotowania terenu zostanie również usunięty barakowóz pełniący dotychczas funkcję socjalno-biurową, a także rozebrany zostanie plac manewrowy o powierzchni około 782 m². Zarządzający składowiskiem zdemontuje przed rozpoczęciem robót - boksy na surowce wtórne. Dotychczasowy sposób eksploatacji składowiska spowodował zanieczyszczenie terenu zadrzewionego lasem mieszanym świeżym znajdującym się od strony południowej. W celu przygotowania terenu należy uporządkować ten teren poprzez przemieszczanie mas odpadów na hałdę odpadów. Powierzchnia terenu, na którym należy dokonać uprzątnięcia odpadów w ramach przygotowania do rekultywacji - wynosi około 1365 m 2. Wykonawca uzyska decyzję na wycinkę drzew i na podstawie inwentaryzacji zieleni dokona usunięcia zakwalifikowanych drzew oraz powierzchni zakrzewionych, ponadto zgodnie z uzyskaną decyzją dokona nasadzeń bądź innych działań w niej określonych Roboty konstrukcyjne, w tym rekultywacja techniczna W celu uzyskania stateczności obiektu, Wykonawca wykona formowanie hałdy odpadów do rzędnych ustalonych w projekcie technicznym, poprzez przemieszczanie maszynami do robót ziemnych odpadów na skarpach do wymaganego spadku w stosunku 1:3 oraz na wierzchowinie ze spadkiem w zakresie od 4,0 do 10,0%. Formowana hałda wymaga mechanicznego zagęszczania w celu odpowiedniego przygotowania pod prace ziemno-instalacyjne. Wykonana zostanie warstwa wyrównawcza z pospółki o grubości 0,1 m oraz warstwa odgazowania o miąższości 30 cm zagęszczona do I D =0,5. Stopień zagęszczenia musi być zbadany przy użyciu sondy udarowej. Na warstwie wyrównawczej wykonane zastanie uszczelnienie składowiska składające się z: warstwy izolacyjnej wykonanej z geomembrany PEHD (lub równoważnej) o grubości co najmniej 1,5 mm. Geomembrana PEHD (lub równoważna) na wierzchowinie składowiska powinna być gładka, na skarpach obustronnie strukturowana wymagane jest aby geomembrana pochodziła od jednego producenta. zabezpieczenia geomembrany z geowłókniny o gramaturze minimum 250g/m². Na tak uszczelnione odpady ułożona zostanie warstwa drenażowa grubości 30 cm oraz warstwa podglebia o grubości 30 cm i warstwa humusu o grubości 20 cm. Wierzchowinę kopca odpadów należy uformować ze spadkami w zakresie 4% do 10%. 41

42 Rekultywacja biologiczna Sposób wykonania rekultywacji biologicznej został przedstawiony w punkcie Roboty instalacyjne Instalacja sanitarna Zrekultywowane składowisko nie będzie wyposażone w instalacje sanitarne Instalacja elektryczna Zrekultywowane składowisko nie będzie wyposażone w instalacje elektro-energetyczne Instalacja odgazowania Rekultywowane składowisko będzie wyposażone w studnie odgazowujące jako pasywny system odgazowania. Należy wykonać 5 szt. studni wierconych. Studzienki należy dowiercić do głębokości około 1,5 m od spągu występowania odpadów w niecce kwatery, konstrukcja studni z rury drenarskiej PEHD w obsypce żwirowej 16/32. Na końcu zostanie zainstalowany biofiltr torfowy dezodorujący Instalacja odwadniająca W celu odbioru wód opadowych zostanie wykonany rów opaskowy o długości około 648 m o głębokości 0,5 m, szerokości dna 0,5 m i nachyleniu skarp 1:3 od strony złoża odpadów i 1:2 od zewnętrznej strony. Rów zostanie obsiany mieszanką traw zadarniających. W celu gromadzenia i ewaporacji wód opadowych zostanie wykonany ziemny zbiornik o wymiarach 25x25 m umocniony poprzez humusowanie i zadarnienie trawami. Zbiornik zostanie zlokalizowany w północno wschodniej części składowiska w celu zapewnienia grawitacyjnego spływu wód deszczowych. Ryc. 1-6 Przykładowy plan sytuacyjny składowiska odpadów w Sowinach, gmina Bojanowo Kolorem czerwonym oznaczono granicę składowanych odpadów, kolorem jasnozielonym oznaczono projektowaną wierzchowinę składowiska, kolorem ciemnozielonym skarpy składowiska, kolorem żółtym zasięg odgazowywania przez poszczególne studnie (SG) odgazowujące. 42

43 Zadanie nr 8/KIII: Zamknięcie i rekultywacja składowiska odpadów w miejscowości Koszanowo, gmina Śmigiel Charakterystyczne parametry określające wielkość obiektu Składowisko jest położone na działkach nr 155/1, 156/3, 156/4. Parametry wielkościowe obiektu : - powierzchnia składowiska 3,45 ha, w tym : - powierzchnia do rekultywacji 3,09 ha, - powierzchnia do uporządkowania 0,36 ha, - pojemność składowiska około 121 tys. m³ Zakres robót budowlanych Przewidywane roboty budowlane mają na celu minimalizację negatywnego oddziaływania rekultywowanego składowiska na środowisko. W ramach prac przewidziano ukształtowanie kopca odpadów, wykonanie warstwy wyrównawczej, odwadniającej oraz roślinotwórczej a także obsadzenie pryzmy roślinnością. Przewidziano odwodnienie pryzmy systemem rowów do rowu melioracyjnego. Przewidziano odgazowanie złoża studniami odgazowującymi i unieszkodliwianie gazu składowiskowego w pochodni. Przewiduje się następujący zakres robót i czynności związanych z zamknięciem i rekultywacją składowiska: PRZYGOTOWANIE TERENU: usunięcie roślinności, demontaż tablicy informacyjnej wraz z wywiezieniem; uformowanie i wyrównanie kopca odpadów; nadbudowa wału; przygotowanie placu o nawierzchni utwardzonej do instalacji pochodni do spalania gazu składowiskowego. WYKONANIE REKULTYWACJI TECHNICZNEJ: nawiezienie warstwy wyrównawczej z pospółki do 0,10 m; nawiezienie warstwy odgazowującej 0,30 m; wykonanie uszczelnienia z geomembrany PEHD (lub równoważnej) o grubości co najmniej 1,5 mm zakotwienie geomembrany PEHD (lub równoważnej) o grubości co najmniej 1,5 mm ułożonej na warstwie odgazowującej zagęszczonej do wskaźnika zagęszczenia I D =0,5; zabezpieczenie geomembrany geowłókniną o gramaturze co najmniej 250 g/m 2, nawiezienie warstwy filtracyjnej o grubości 0,30 m; nawiezienie i wbudowanie podglebia grubości 0,30 m; 43

44 nawiezienie i wbudowanie humusu grubości 0,20 m; budowa studzienek odgazowujących wraz z gazociągiem; budowa rowu ziemnego na wody deszczowe o zakładanej długości około 938 m uchodzącego do rowu melioracyjnego zlokalizowanego w pobliżu oczyszczalni ścieków (konieczność uzyskania pozwolenia wodno-prawnego); montaż instalacji unieszkodliwiania gazu składowiskowego wraz z ogrodzeniem z siatki o wys. 2,0 m z drutem kolczastym na słupkach stalowych oraz bramą metalową; budowa linii energetycznej do instalacji pochodni spalania gazu składowiskowego. WYKONANIE REKULTYWACJI BIOLOGICZNEJ (założenia i wytyczne zamieszczono w pkt ) : przygotowanie podłoża i zadarnienie mieszanką traw, dokonanie nasadzeń roślinności niskiej i drzew. ROBOTY KOŃCOWE: uporządkowanie terenu wokół składowiska, w tym zadarnienie. MONITORING: uzupełnienie w uzasadnionym przypadku sieci monitoringu Przygotowanie terenu prac Wykonawca w ramach przygotowania terenu dokona demontażu i wywiezienia tablicy informacyjnej oraz usunięcia roślinności porastającej skarpy składowiska. Pozostałe obiekty i urządzenia zlokalizowane na terenie składowiska będą zagospodarowane przez zarządzającego składowiskiem we własnym zakresie przed rozpoczęciem robót. Powyższe dotyczy : - wiaty stalowej, boksów na odpady opakowaniowe, płyt drogowych stanowiących umocnienie dróg wewnętrznych, bramy wjazdowej Roboty konstrukcyjne, w tym rekultywacja techniczna W ramach rekultywacji technicznej składowiska należy uformować i wyrównać kopiec odpadów oraz dokonać nadbudowy wałów. Na uformowany kopiec odpadów ułożyć warstwę wyrównawczą grubości 0,10 m, dalej należy wykonać warstwę odgazowującą grubości 0,30 m, na warstwę odgazowującą należy ułożyć folię PEHD (lub równoważną) o grubości co najmniej 1,5 mm gładką na wierzchowinie i fakturowaną obustronnie na skarpach. Folię zabezpieczyć geowłókniną o gramaturze co najmniej 250g/m 2. Folię i geowłókninę należy zakotwić w podstawie skarpy odpadów. Na zabezpieczonej folii należy wykonać warstwę filtracyjną grubości 0,30 m. Dalej ułożyć warstwę podglebia 0,30 m i warstwę humusu grubości 0,20 m. W celu zapewnienia stateczności skarp kopca odpadów należy je uformować o pochyleniu 1:3, a wierzchowinę należy formować o spadkach 4% do 10%. Na potrzeby posadowienia pochodni splania gazu składowiskowego należy wykonać płytę fundamentową żelbetową o wymiarach 3,5x2,0 m. 44

45 Rekultywacja biologiczna Sposób wykonania rekultywacji biologicznej został przedstawiony w punkcie Roboty instalacyjne Instalacja sanitarna Zrekultywowane składowisko nie będzie wyposażone w instalacje sanitarne Instalacja elektryczna Do instalacji spalania biogazu zostanie doprowadzone zasilanie energetyczne pochodzące ze stacji transformatorowej zlokalizowanej na terenie składowiska. Długość przyłącza elektrycznego do instalacji unieszkodliwiania gazu pochodni do spalania biogazu - wynosi około 258 m. Moc energii niezbędnej do przyłączenia instalacji pochodni wynosi 6 kw. Przewiduje się wykonanie oświetlenia miejsca unieszkodliwiania gazu wysypiskowego Instalacja odgazowania Rekultywowane składowisko będzie wyposażone w instalację do odgazowywania i system unieszkodliwiania biogazu w pochodni. Należy wykonać 2 studnie wiercone do głębokości około 1,5 m od spągu występowania odpadów w niecce kwatery o konstrukcji z rury drenarskiej PEHD w obsypce o grubości 0,30m. Pierwszą studnię odgazowującą należy wykonać na głębokości około 5,5 m, natomiast drugą na głębokości około 3,3 m. Wyprowadzenie studni nad izolację będzie zakończone przewodem zbiorczym (gazociągiem) o zakładanej długości około 192 m prowadzącym gaz składowiskowy do instalacji unieszkodliwiania - pochodni. Miejsce lokalizacji pochodni należy usytuować w taki sposób, aby można swobodnie doprowadzić rurociągi z gazem składowiskowym, oraz podłączenia zasilania energetycznego dla pochodni do spalania biogazu Instalacja odwadniająca Instalację odprowadzającą wody deszczowe stanowić będzie system rowów ziemnych, nieuszczelnionych otaczający zrekultywowaną kwaterę składowiska. Przewidywana długość rowów wynosi około 938 m. Rowy będą zbiegać się od strony północno-zachodniej w jeden rów odprowadzający ścieki deszczowe do rowu melioracyjnego zlokalizowanego w pobliżu oczyszczalni ścieków. Pod drogą przewiduje się wykonanie przepustu o długości 7,0 m. Należy zamontować rurę PEHD o średnicy DN 400 i długości 7,80 m Ogrodzenie terenu Przebieg ogrodzenia w ramach rekultywacji składowiska ogranicza się do zabezpieczenia miejsca unieszkodliwiania gazu składowiskowego, tj. kontenera z odpowiednim wyposażeniem ( pochodnia). Ogrodzenie będzie wykonane z siatki o wys. 2,0 m zakończonej górą drutem kolczastym na słupkach stalowych zabezpieczonych przed korozją. Łączna długość ogrodzenia do wykonania w ramach rekultywacji wynosi ok. 60 m. Obiekt dodatkowo będzie wyposażony w furtkę i bramę metalową zabezpieczoną antykorozyjnie. Na drodze dojazdowej należy zainstalować szlaban uniemożliwiający dojazd do stacji unieszkodliwiania gazu wysypiskowego osobom nieuprawnionym. 45

46 Ryc. 1-7 Przykładowy plan sytuacyjny składowiska odpadów w Koszanowie, gmina Śmigiel 46

47 Zadanie nr 9/KIII: Zamknięcie i rekultywacja składowiska odpadów w miejscowości Karzec, gmina Krobia Charakterystyczne parametry określające wielkość obiektu Składowisko jest położone na działkach 325/3, 315/1, 314/1, 314/2, 325/4 obręb Karzec, natomiast droga wokół obiektu położona jest na działkach 326, 327/2, 325/2, 315/2, 313/3, 314/4. Obiekt ma powierzchnię 3,59 ha i pojemność ok. 60 tys. m 3. Parametry wielkościowe obiektu : - powierzchnia składowiska 3,59 ha, w tym : - powierzchnia do rekultywacji 2,37 ha, - powierzchnia do uporządkowania 1,22 ha, - pojemność składowiska około 60 tys. m³ Zakres robót budowlanych Przewidywane roboty budowlane mają na celu minimalizację negatywnego oddziaływania rekultywowanego składowiska na środowisko. W ramach prac przewidziano ukształtowanie kopca odpadów, wykonanie warstwy wyrównawczej, odwadniającej oraz roślinotwórczej a także obsadzenie pryzmy roślinnością. Przewiduje się następujący zakres robót i czynności związanych z zamknięciem i rekultywacją składowiska: PRZYGOTOWANIE TERENU: - usunięcie istniejących drzew i krzewów, tj. ścięcie i wykarczowanie, - uformowanie i wyrównanie kopca odpadów, - rozbiórka istniejącego ogrodzenia z siatki na słupach betonowych, - rozbiórka zaplecza administracyjno- socjalnego i podręcznego magazynu, WYKONANIE REKULTYWACJI TECHNICZNEJ - wykonanie warstwy wyrównawczej z pospółki do 10cm, - wykonanie warstwy odgazowania 30cm, - wykonanie studni odgazowania w promieniu co 50m nawiercanych w złożu odpadów, - wykonanie uszczelnienia z geomembrany PEHD (lub równoważnej) o grubości co najmniej 1,5 mm ułożonej na warstwie odgazowującej zagęszczonej do I D =0,5; - wykonanie zabezpieczenia z geowłókniny o gramaturze co najmniej 250 g/m 2 - wykonanie warstwy filtracyjnej,o miąższości 30 cm, - wykonanie zbiornika ziemnego na ścieki deszczowe, - wykonanie podglebia grubości 30 cm, - nawiezienie i wbudowanie humusu grubości 20 cm, - wykonanie rowu opaskowego o przewidywanej długości 765 m, 47

48 WYKONANIE REKULTYWACJI BIOLOGICZNEJ (założenia i wytyczne zamieszczono w pkt ) : przygotowanie podłoża i zadarnienie mieszanką traw, dokonanie nasadzeń roślinności niskiej i drzew. ROBOTY KOŃCOWE: uporządkowanie terenu wokół składowiska, w tym zadarnienie. MONITORING: uzupełnienie w uzasadnionym przypadku sieci monitoringu Przygotowanie terenu prac Wykonawca w ramach przygotowania terenu dokona demontażu i wywiezienia wszystkich elementów wyposażenia technicznego składowiska. Wykonawca uzyska decyzję na wycinkę drzew i na podstawie inwentaryzacji zieleni dokona usunięcia zakwalifikowanych drzew oraz powierzchni zakrzewionych, ponadto zgodnie z uzyskaną decyzją dokona nasadzeń bądź innych działań w niej określonych Roboty konstrukcyjne, w tym rekultywacja techniczna Należy uformować i wyrównać kopiec odpadów. Na uformowany kopiec odpadów ułożyć warstwę wyrównawczą grubości 10 cm, dalej należy wykonać warstwę odgazowującą grubości 30 cm. Na warstwę odgazowującą należy ułożyć folię PEHD (lub równoważną) o grubości co najmniej 1,5 mm gładką na wierzchowinie i fakturowaną obustronnie na skarpach. Folię należy zabezpieczyć geowłókniną o gramaturze co najmniej 250 g/m 2. Folię i geowłókninę należy zakotwić w podstawie skarpy odpadów. Na zabezpieczonej folii należy wykonać warstwę filtracyjną grubości 30 cm. Dalej układamy warstwę podglebia 30 cm i warstwę humusu grubości 20 cm. W celu zapewnienia stateczności skarp kopca odpadów należy je uformować o pochyleniu 1:3, a wierzchowinę należy formowac o spadkach 4% do 10 % Rekultywacja biologiczna Sposób wykonania rekultywacji biologicznej został przedstawiony w punkcie Roboty instalacyjne Instalacja sanitarna Zrekultywowane składowisko nie będzie wyposażone w instalacje sanitarne Instalacja elektryczna Zrekultywowane składowisko nie będzie wyposażone w instalacje elektryczne Instalacja odgazowania Zrekultywowane składowisko będzie wyposażone w studzienki odgazowujące. Należy wykonać 4 szt. studni wierconych do głębokości 1,5 m od spągu występowania odpadów w niecce kwatery. Studzienki wykonane z rur drenarskich PEHD w obsypce żwirowej 16/32. 48

49 Wyprowadzenie studni nad izolację będzie zakończone biofiltrem z wylotem gazu do atmosfery Instalacja odwadniająca W celu odbioru wód opadowych zostanie wykonany rów opaskowy o przewidywanej długości około 765 m, który należy wykonać należy jako ziemny o przekroju trapezowym. Umocnienie rowu, długości około 93 m, wykonane będzie z płyt chodnikowych o wymiarach 50x50x7. Do połączenia elementów prefabrykowanych wykorzystana zostanie zaprawa cementowa 1:2. Podbudowa z betonu B-10. Ścieki deszczowe należy retencjonować w zbiorniku ścieków deszczowych o wymiarach 18x30 m. Należy wykonać podbudowę z chudego betonu B-10 o grubości 0,1 m i uszczelnić folią PEHD (lub równoważną) o grubości co najmniej 1,5 mm i zabezpieczyć geowłókniną o gramaturze minimum 250g/m 2. Następnie należy wykonać podsypkę piaskową o grubości 0,15 m pod ułożenie płyt typu JUMBO o całkowitej powierzchni 540 m 2. Cały zbiornik należy zabezpieczyć barierkami ochronnymi z rur stalowych o H=1,1 m i długości 100,80 m. Obok zbiornika należy wykonać studnię czerpną ze złączką p.poż. na głębokości 2,5 m. Należy wykonać schody żelbetowe kontrolne jako wejście do zbiornika w pobliżu studni czerpnej. Miejsce lokalizacji zbiornika wód deszczowych należy usytuować w taki sposób, aby ścieki deszczowe dopływały grawitacyjnie. Należy wykonać drogę dojazdową do zbiornika o przewidywanych parametrach : szerokość około 3,50 m i powierzchnia 202 m 2. Droga dojazdowa zostanie umocniona tłuczniem.. Ryc. 1-8 Przykładowy plan sytuacyjny składowiska odpadów w Karcu 49

50 Zadanie nr 10/KlIl: Zamknięcie i rekultywacja składowiska odpadów w miejscowości Czeluścin, gmina Pępowo Charakterystyczne parametry określające wielkość obiektu Składowisko jest położone na działkach nr 241/6 i 241/7 obręb Czeluścin. Parametry wielkościowe obiektu : - powierzchnia składowiska 1,1 ha, w tym : - powierzchnia do rekultywacji 0,87 ha, - powierzchnia do uporządkowania 0,23 ha, - pojemność składowiska około 33,6 tys. m³ Zakres robót budowlanych Przewidywane roboty budowlane mają na celu minimalizację negatywnego oddziaływania rekultywowanego składowiska na środowisko. W ramach prac przewidziano ukształtowanie kopca odpadów, wykonanie warstwy wyrównawczej, odwadniającej oraz roślinotwórczej a także obsadzenie pryzmy roślinnością. Przewidziano odwodnienie pryzmy systemem rowów do rowu melioracyjnego. Przewidziano odgazowanie złoża studniami odgazowującymi i unieszkodliwianie gazu składowiskowego w pochodni. Przewiduje się następujący zakres robót i czynności związanych z zamknięciem i rekultywacją składowiska: PRZYGOTOWANIE TERENU: - rozbiórka boksów na surowce wtórne wraz z wywiezieniem; - rozbiórka brodzika dezynfekcyjnego i tablicy informacyjnej wraz z wywiezieniem; - rozbiórka ogrodzenia z siatki na słupach betonowych wraz z wywiezieniem; - demontaż bramy wjazdowej wraz z wywiezieniem; - rozbiórka dróg i placy wewntętrznych z płyt żelbetowych wraz z wywiezieniem; - uformowanie i wyrównanie kopca odpadów; WYKONANIE REKULTYWACJI TECHNICZNEJ: - nawiezienie warstwy wyrównawczej z pospółki do 0,10 m; - nawiezienie warstwy odgazowującej 0,30 m; - ułożenie folii gładkiej PEHD (lub równoważnej) o grubości co najmniej 1,5 mm na warstwie odgazowującej kwater zagęszczonej do wskaźnika zagęszczenia I D =0,5; - ułożenie folii PEHD (lub równoważnej) dwustronnie fakturowanej na skarpach o gr. co najmniej 1,5 mm; - zakotwienie geomembrany; - zabezpieczenie geomembrany geowłókniną o gramaturze co najmniej 250 g/m 2 - nawiezienie warstwy filtracyjnej o grubości 0,30 m; - nawiezienie i wbudowanie podglebia grubości 0,30 m; 50

51 - nawiezienie i wbudowanie humusu grubości 0,20 m; - budowa studzienek odgazowujących; - budowa rowu ziemnego na wody deszczowe o długości około 272m wraz z umocnieniami; - budowa zbiornika na ścieki deszczowe wraz z barierkami ochronnymi; - budowa studni czerpnej ze złączką p.poż. na głębokości 2,5 m poniżej terenu; - nadbudowa wału. WYKONANIE REKULTYWACJI BIOLOGICZNEJ (założenia i wytyczne zamieszczono w pkt ) : - przygotowanie podłoża i zadarnienie mieszanką traw, - dokonanie nasadzeń roślinności niskiej i drzew. ROBOTY KOŃCOWE: - uporządkowanie terenu wokół składowiska, w tym zadarnienie. MONITORING: - uzupełnienie w uzasadnionym przypadku sieci monitoringu Przygotowanie terenu prac Wykonawca w ramach przygotowania terenu prac wykona następujące czynności: - demontaż placu z płyt drogowych, - demontaż boksów na surowce wtórne, - demontaż tablicy informacyjnej o kontrukcji stalowej, Natomiast demontaż kontenerowego budynku socjalnego o konstrukcji stalowej zostanie wykonany przez zarządzającego składowiskiem we własnym zakresie przed rozpoczęciem robót. Wykonawca uzyska decyzję na wycinkę drzew określonych na podstawie inwentaryzacji zieleni, dokona usunięcia zakwalifikowanych drzew i zgodnie uzyskaną decyzją dokona nasadzeń bądź innych działań w niej określonych Roboty konstrukcyjne, w tym rekultywacja techniczna Rekultywacja techniczna składowiska polegać będzie na usunięciu roślinności porastającej skarpy. Należy uformować i wyrównać kopiec odpadów. Na uformowany kopiec odpadów ułożyć warstwę wyrównawczą grubości 0,10 m, dalej należy wykonać warstwę odgazowującą grubości 0,30 m, na warstwę odgazowującą należy ułożyć folię PEHD (lub równoważną) o grubości co najmniej 1,5 mm gładką na wierzchowinie i fakturowaną obustronnie na skarpach. Folię należy zabezpieczyć geowłókniną o gramaturze minimum 250 g/m 2. Folię i geowłókninę należy zakotwić w podstawie skarpy odpadów. Na zabezpieczonej folii należy wykonać warstwę filtracyjną grubości 0,30 m. Dalej należy ułożyć warstwę podglebia 0,30 m i warstwę humusu grubości 0,20 m. Skarpy kopca odpadów należy uformować w pochyleniu 1:3, zapewni to stateczność skarpy odpadów. Wierzchowinę formować z pochyleniami od 4% do 10%. 51

52 Rekultywacja biologiczna Sposób wykonania rekultywacji biologicznej został przedstawiony w punkcie Roboty instalacyjne Instalacja sanitarna Zrekultywowane składowisko nie będzie wyposażone w instalacje sanitarne Instalacja elektryczna Zrekultywowane składowisko nie będzie wyposażone w instalacje elektryczne Instalacja odgazowania Na rekultywowanym składowisku odpadów innych niż niebezpieczne i obojętne w m. Czeluścin, gm. Pępowo należy wykonać pasywny system odgazowywania polegający na wybudowaniu 2 studni wierconych do głębokości około 1,5 m od spągu występowania odpadów w niecce kwatery składowanych odpadów o konstrukcji z rury drenarskiej PEHD w obsypce żwirowej 16/32. Pierwszą studnię odgazowującą należy wykonać do głębokości około 3,0 m, drugą do głębokości około 4,0 m Instalacja odwadniająca Instalację odprowadzającą wody deszczowe stanowić będzie system rowów ziemnych, nieuszczelnionych od strony południowej i wschodniej składowiska. Długość rowu wynosi około 272 m. Rów będzie dodatkowo umocniony podbudową z betonu chudego B-10 oraz płytkami chodnikowymi. Połączenia prefabrykowanych elementów należy wzmocnić zaprawą cementową. Ścieki deszczowe należy retencjonować w zbiorniku ścieków deszczowych o przewidywanych wymiarach 22x11 m. Zbiornik należy: wykonać z chudego betonu B-10 o grubości 0,1 m i uszczelnić folią PEHD (lub równoważną) o grubości co najmniej 1,5 mm gładką i zabezpieczyć geowłókniną o gramaturze minimum 250g/m 2. Następnie należy wykonać podsypkę piaskową o grubości 0,15 m pod ułożenie płyt betonowych, ażurowych o całkowitej powierzchni koło 242 m 2. Cały zbiornik należy zabezpieczyć barierkami ochronnymi z rur stalowych o H=1,1 m i długości 66,00 m. Obok zbiornika należy wykonać studnię czerpną ze złączką p.poż. na głębokości 2,5 m. Należy wykonać schody żelbetowe kontrolne jako wejście do zbiornika w pobliżu studni czerpnej. 52

53 Ryc. 1-9 Przykładowy plan sytuacyjny składowiska odpadów w Czeluścinie, gm. Pępowo 53

54 Zadanie nr 11/KIII: Zamknięcie i rekultywacja składowiska odpadów w miejscowości Krzemieniewo, gmina Krzemieniewo Charakterystyczne parametry określające wielkość obiektu Składowisko jest położone na działce o numerze 954, obręb Krzemieniewo. Parametry wielkościowe obiektu : - powierzchnia składowiska 2,75 ha, w tym : - powierzchnia do rekultywacji 1,25 ha, - powierzchnia do uporządkowania 1,50 ha, - pojemność składowiska około 40 tys. m³ Zakres robót budowlanych Przewidywane roboty budowlane mają na celu minimalizację negatywnego oddziaływania rekultywowanego składowiska na środowisko. W ramach prac przewidziano ukształtowanie kopca odpadów, wykonanie warstwy wyrównawczej, odwadniającej oraz roślinotwórczej a także obsadzenie pryzmy roślinnością. Przewiduje się następujący zakres robót i czynności związanych z zamknięciem i rekultywacją składowiska: PRZYGOTOWANIE TERENU: - rozbiórka istniejącego budynku socjalno-biurowego, - rozbiórka ogrodzenia, - rozbiórka brodzika dezynfekcyjnego i zbiornika bezodpływowego na ścieki bytowe, - rozbiórka boksów na surowce, - likwidacja placu manewrowego z elementów betonowych - uformowanie i wyrównanie kopca odpadów; WYKONANIE REKULTYWACJI TECHNICZNEJ: - wykonanie warstwy wyrównawczej z pospółki o miąższości do 10 cm, - wykonanie warstwy odgazowania o miąższości 30 cm, - wykonanie nadbudowy studni odgazowania, - wykonanie uszczelnienia z geomembrany PEHD (lub równoważnej) o grubości co najmniej 1,5 mm ułożonej na warstwie odgazowującej, - wykonanie zabezpieczenia z geowłókniny o gramaturze co najmniej 250 g/m 2 ; - wykonanie warstwy filtracyjnej o miąższości 30 cm, - wykonanie podglebia grubości 30 cm, - nawiezienie i wbudowanie humusu grubości 20 cm, - wykonanie zbiornika na ścieki deszczowe, - wykonanie rowu opaskowego. 54

55 WYKONANIE REKULTYWACJI BIOLOGICZNEJ (założenia i wytyczne zamieszczono w pkt ) : - przygotowanie podłoża i zadarnienie mieszanką traw, - dokonanie nasadzeń roślinności niskiej i drzew. ROBOTY KOŃCOWE: - uporządkowanie terenu wokół składowiska, w tym zadarnienie. MONITORING: - uzupełnienie w uzasadnionym przypadku sieci monitoringu Przygotowanie terenu prac Wykonawca w ramach przygotowania terenu, dokona demontażu i rozbiórki wszystkich elementów wyposażenia składowiska, tj. : ogrodzenie (długości 1083 m), brama wjazdowa, kontener socjalno-biurowy, boksy na surowce o łącznej powierzchni około 91,125 m², brodzik dezynfekcyjny o powierzchni około 37,4 m², zbiornik bezodpływowy na ścieki bytowe oraz nawierzchnia wykonana z elementów betonowych o powierzchni około 802 m² Roboty konstrukcyjne, w tym rekultywacja techniczna W celu uzyskania stateczności obiektu, Wykonawca wykona formowanie hałdy odpadów do rzędnych ustalonych w projekcie technicznym, poprzez przemieszczanie maszynami ziemnymi odpadów na skarpach do wymaganego spadku w stosunku 1:3 oraz na wierzchowinie ze spadkiem w zakresie od 4,0 do 10,0%. Formowana hałda wymaga mechanicznego zagęszczania w celu odpowiedniego przygotowania pod prace ziemno-instalacyjne. Wykonana zostanie warstwa wyrównawcza z pospółki o grubości 0,1 m i warstwa odgazowania zagęszczone do I D =0,5. Na warstwie wyrównawczej wykonane zostanie uszczelnienie składowiska składające się z: warstwy izolacyjnej wykonanej z geomembrany PEHD (lub równoważnej) o grubości co najmniej 1,5 mm. Geomembrana PEHD (lub równoważna) na wierzchowinie składowiska powinna być gładka, na skarpach obustronnie strukturowana, zabezpieczenia geomembrany geowłókniną o gramaturze minimum 250g/m². Do wykonywania spoin łączących poszczególne pasma geomembrany należy stosować metodę termiczną. Połączenia należy wykonywać zgrzewem dwutorowym z kanałem kontrolnym. W celu zapewnienia poprawnego wykonania połączenia pasm geomembrany Wykonawca musi ściśle przestrzegać rygoru, co do warunków atmosferycznych, w jakich można wykonywać łączenie termiczne. Na tak uszczelnione odpady ułożona zostanie warstwa drenażowa grubości 30 cm oraz warstwa podglebia o grubości 30 cm i warstwa humusu o grubości 20 cm Rekultywacja biologiczna Sposób wykonania rekultywacji biologicznej został przedstawiony w punkcie Roboty instalacyjne Instalacja sanitarna Zrekultywowane składowisko nie będzie wyposażone w instalacje sanitarne Instalacja elektryczna Zrekultywowane składowisko nie będzie wyposażone w instalacje elektro-energetyczne Instalacja odgazowania Rekultywowane składowisko będzie wyposażone w instalację do pasywnego odgazowywania składowiska. 55

56 Należy kontynuować budowę obecnie wykorzystywanych 2 studni odgazowujących. Nadbudowę studni należy wykonać systemem wierconym z założoną rurą PEHD drenarską w obsybce żwirowej 16/32, zakończenie studni odgazowania stanowić będzie biofiltr torfowy dezodorujący z kominkiem wylotowym PCW o średnicy 100 mm Instalacja odwadniająca W celu odbioru wód opadowych należy wykonać rów opaskowy o długości około 457 m wokół kwatery składowiska i o głębokości 0,5 m, szerokości dna 0,5 m i nachyleniu skarp 1:1,5. Rów zostanie obsiany mieszanką traw zadarniających. W celu gromadzenia i ewaporacji wód opadowych zostanie wykonany ziemny zbiornik o wymiarach 15x15 m i głębokości 1 m, umocniony poprzez humusowanie i zadarnienie trawami. Zbiornik zostanie wykonany w miejscu pozwalającym na grawitacyjny spływ wód opadowych Roboty końcowe Po zakończeniu robót rekultywacyjnych należy uporządkować teren wokół składowiska w tym m.in. wykonać zadarnienie terenu. Należy przewidzieć drogę dojazdową do zbiornika wód opadowych. Ryc Przykładowy plan sytuacyjny składowiska odpadów w Krzemieniewie Kolorem czerwonym oznaczono granicę składowanych odpadów, kolorem jasnozielonym oznaczono projektowaną wierzchowinę składowiska, kolorem ciemnozielonym skarpy składowiska, kolorem żółtym zasięg odgazowywania przez poszczególne studnie (SG) odgazowujące. Kolorem szarym zaznaczono istniejący plac manewrowy wykonany z elementów betonowych(do rozbiórki). 56

57 Zadanie nr 12/KIII: Zamknięcie i rekultywacja składowiska odpadów w miejscowości Moraczewo, gmina Rydzyna Charakterystyczne parametry określające wielkość obiektu Składowisko położone jest na działce nr 475 obręb Moraczewo. Parametry wielkościowe obiektu : - powierzchnia składowiska 2,10 ha, w tym : - powierzchnia do rekultywacji 2,10 ha, - pojemność składowiska około 100 tys. m³ Zakres robót budowlanych Przewidywane roboty budowlane mają na celu minimalizację negatywnego oddziaływania rekultywowanego składowiska na środowisko. W ramach prac przewidziano ukształtowanie kopca odpadów, wykonanie warstwy wyrównawczej, odwadniającej oraz roślinotwórczej a także obsadzenie pryzmy roślinnością. Przewiduje się następujący zakres robót i czynności związanych z zamknięciem i rekultywacją składowiska: PRZYGOTOWANIE TERENU: - rozbiórka ogrodzenia, - rozbiórka brodzika dezynfekcyjnego, - rozbiórka boksów na surowce, - uformowanie i wyrównanie kopca odpadów; WYKONANIE REKULTYWACJI TECHNICZNEJ: - wykonanie warstwy wyrównawczej z pospółki o miąższości do 10 cm, - wykonanie warstwy odgazowania o miąższości 30 cm, - wykonanie studni odgazowania w złożu odpadów do głębokości 1,5m nad spągiem odpadów; - wykonanie uszczelnienia z geomembrany PEHD (lub równoważnej) o grubości co najmniej 1,5 mm ułożonej na warstwie odgazowującej, - wykonanie zabezpieczenia z geowłókniny o gramaturze co najmniej 250 g/m 2 ; - wykonanie warstwy filtracyjnej o miąższości 30 cm, - wykonanie podglebia grubości 30 cm, - nawiezienie i wbudowanie humusu grubości 20 cm, - wykonanie zbiornika na ścieki deszczowe, - wykonanie rowu opaskowego. WYKONANIE REKULTYWACJI BIOLOGICZNEJ (założenia i wytyczne zamieszczono w pkt ) : - przygotowanie podłoża i zadarnienie mieszanką traw, 57

58 - dokonanie nasadzeń roślinności niskiej i drzew. ROBOTY KOŃCOWE: - uporządkowanie terenu wokół składowiska, w tym zadarnienie. MONITORING: - uzupełnienie w uzasadnionym przypadku sieci monitoringu Przygotowanie terenu prac Wykonawca w ramach przygotowania terenu, dokona demontażu i rozbiórki wszystkich elementów wyposażenia składowiska, tj. : ogrodzenia (długości około 440 m) wraz z bramą wjazdową, brodzika dezynfekcyjnego oraz boksów na surowce wtórne. Zarządzający składowiskiem dokona we własnym zakresie demontażu kontenera socjalnego przed rozpoczęciem robót Roboty konstrukcyjne, w tym rekultywacja techniczna W celu uzyskania stateczności obiektu, Wykonawca wykona formowanie hałdy odpadów do rzędnych ustalonych w projekcie technicznym, poprzez przemieszczanie maszynami ziemnymi odpadów na skarpach do wymaganego spadku w stosunku 1:3 oraz na wierzchowinie ze spadkiem w zakresie od 4,0 do 10,0%. Formowana hałda wymaga mechanicznego zagęszczania w celu odpowiedniego przygotowania pod prace ziemno-instalacyjne. Wykonana zostanie warstwa wyrównawcza z pospółki o grubości 0,1 m i warstwa odgazowania, zagęszczone do I D =0,5. Na warstwie wyrównawczej wykonane zastanie uszczelnienie składowiska składające się z: warstwy izolacyjnej wykonanej z geomembrany PEHD (lub równoważnej) o grubości co najmniej 1,5 mm. Geomembrana PEHD (lub równoważna) na wierzchowinie składowiska powinna być gładka, na skarpach obustronnie strukturowana, zabezpieczenia geomembrany geowłókniną o gramaturze minimum 250g/m². Do wykonywania spoin łączących poszczególne pasma geomembrany należy stosować metodę termiczną. Połączenia należy wykonywać zgrzewem dwutorowym z kanałem kontrolnym. W celu zapewnienia poprawnego wykonania połączenia pasm geomembrany Wykonawca musi ściśle przestrzegać rygoru, co do warunków atmosferycznych, w jakich można wykonywać łączenie termiczne. Na tak uszczelnione odpady ułożona zostanie warstwa drenażowa grubości 30 cm oraz warstwa podglebia o grubości 30 cm i warstwa humusu o grubości 20 cm Rekultywacja biologiczna Sposób wykonania rekultywacji biologicznej został przedstawiony w punkcie Roboty instalacyjne Instalacja sanitarna Zrekultywowane składowisko nie będzie wyposażone w instalacje sanitarne Instalacja elektryczna Zrekultywowane składowisko nie będzie wyposażone w instalacje elektro-energetyczne Instalacja odgazowania Rekultywowane składowisko będzie wyposażone w instalację do pasywnego odgazowywania składowiska. Należy wykonać 2 studnie odgazowujące. Studnie wykonane będą system wierconym z założoną rurą PEHD drenarską w obsybce żwirowej 16/32. Zakończenie każdej studni odgazowania stanowić będzie biofiltr torfowy dezodorujący z kominkiem wylotowym PCW o średnicy 100 mm. Głębokość studni wyniesie około 5,5 m. 58

59 Instalacja odwadniająca W celu odbioru wód opadowych zostanie wykonany rów opaskowy o przewidywanej długości 441 m i o głębokości 0,5 m, szerokości dna 0,5 m i nachyleniu skarp 1:3 od strony złoża odpadów i 1:2 od zewnętrznej strony. Rów zostanie obsiany mieszanką traw zadarniających. W celu gromadzenia i ewaporacji wód opadowych zostanie wykonany ziemny zbiornik umocniony poprzez humusowanie i zadarnienie trawami. Zbiornik zostanie wykonany w miejscu pozwalającym na grawitacyjny spływ wód opadowych Roboty końcowe Po zakończeniu robót rekultywacyjnych należy uporządkować teren wokół składowiska w tym m.in. wykonać zadarnienie terenu. Należy przewidzieć drogę dojazdową do zbiornika wód opadowych. Ryc Przykładowy plan sytuacyjny składowiska odpadów w Moraczewie, gmina Rydzyna Kolorem czerwonym oznaczono granicę składowanych odpadów, kolorem jasnozielonym oznaczono projektowaną wierzchowinę składowiska, kolorem ciemnozielonym skarpy składowiska, kolorem żółtym zasięg odgazowywania przez poszczególne studnie (SG) odgazowujące. 59

60 Zadanie nr 13/KIII: Zamknięcie i rekultywacja składowiska odpadów w miejscowości Brenno Pole, gmina Wijewo Charakterystyczne parametry określające wielkość obiektu Składowisko zlokalizowane jest na działce nr 809/4 obręb Brenno Pole. Parametry wielkościowe obiektu : - powierzchnia składowiska 1,49 ha, w tym : - powierzchnia do rekultywacji 1,20 ha, - powierzchnia do uporządkowania 0,29 ha, - pojemność składowiska około 100 tys. m³ Zakres robót budowlanych Przewidywane roboty budowlane mają na celu minimalizację negatywnego oddziaływania rekultywowanego składowiska na środowisko. W ramach prac przewidziano ukształtowanie kopca odpadów, wykonanie warstwy wyrównawczej, odwadniającej oraz roślinotwórczej a także obsadzenie pryzmy roślinnością. Przewiduje się następujący zakres robót i czynności związanych z zamknięciem i rekultywacją składowiska: PRZYGOTOWANIE TERENU: - rozbiórka ogrodzenia; - rozbiórka brodzika dezynfekcyjnego; - rozbiórka wiaty na sprzęt pracujący na składowisku oraz boksu; - uformowanie i wyrównanie kopca odpadów; WYKONANIE REKULTYWACJI TECHNICZNEJ - wykonanie warstwy wyrównawczej z pospółki o miąższości do 10 cm; - wykonanie warstwy odgazowania o miąższości 30 cm; - wykonanie studni odgazowania w złożu odpadów do głębokości 1,5m nad spągiem odpadów; - wykonanie uszczelnienia z geomembrany PEHD (lub równoważnej) o grubości co najmniej 1,5 mm ułożonej na warstwie odgazowującej; - wykonanie zabezpieczenia z geowłókniny o gramaturze co najmniej 250 g/m 2 ; - wykonanie warstwy filtracyjnej o miąższości 30 cm; - wykonanie podglebia grubości 30 cm; - nawiezienie i wbudowanie humusu grubości 20 cm; - wykonanie zbiornika na ścieki deszczowe; - wykonanie rowu opaskowego. WYKONANIE REKULTYWACJI BIOLOGICZNEJ (założenia i wytyczne zamieszczono w pkt ) : - przygotowanie podłoża i zadarnienie mieszanką traw, 60

61 - dokonanie nasadzeń roślinności niskiej i drzew. ROBOTY KOŃCOWE: - uporządkowanie terenu wokół składowiska, w tym zadarnienie. MONITORING: - uzupełnienie w uzasadnionym przypadku sieci monitoringu Przygotowanie terenu prac Wykonawca w ramach przygotowania terenu dokona demontażu i rozbiórki następujących elementów wyposażenia składowiska : ogrodzenie (długość około 495 m), brama wjazdowa z furtką, szambo o pojemności około 4,5 m³, brodzik dezynfekcyjny o wymiarach około 3,3 x 10,0 m, wiata stalowa o wymiarach 5x4 m i wysokości 3 m na sprzęt składowiskowy. Z uwagi na lokalizację na terenie składowiska wieży telefonii komórkowej należy pozostawić część utwardzenia placu manewrowego wykonanego z płyt drogowych celem umożliwienia dojazdu do obiektu Roboty konstrukcyjne, w tym rekultywacja techniczna W celu uzyskania stateczności obiektu, Wykonawca wykona formowanie hałdy odpadów do rzędnych ustalonych w projekcie technicznym, poprzez przemieszczanie maszynami ziemnymi odpadów na skarpach do wymaganego spadku w stosunku 1:3 oraz na wierzchowinie ze spadkiem w zakresie od 4,0 do 10,0%. Formowana hałda wymaga mechanicznego zagęszczania w celu odpowiedniego przygotowania pod prace ziemno-instalacyjne. Wykonana zostanie warstwa wyrównawcza z pospółki o grubości 0,1 m i warstwa odgazowania, zagęszczone do I D =0,5. Na warstwie wyrównawczej wykonane zastanie uszczelnienie składowiska składające się z: warstwy izolacyjnej wykonanej z geomembrany PEHD (lub równoważnej) o grubości co najmniej 1,5 mm. Geomembrana PEHD (lub równoważna) na wierzchowinie składowiska powinna być gładka, na skarpach obustronnie strukturowana, zabezpieczenia geomembrany geowłókniną o gramaturze minimum 250g/m². Do wykonywania spoin łączących poszczególne pasma geomembrany należy stosować metodę termiczną. Połączenia należy wykonywać zgrzewem dwutorowym z kanałem kontrolnym. W celu zapewnienia poprawnego wykonania połączenia pasm geomembrany Wykonawca musi ściśle przestrzegać rygoru, co do warunków atmosferycznych, w jakich można wykonywać łączenie termiczne. Na tak uszczelnione odpady ułożona zostanie warstwa drenażowa grubości 30 cm oraz warstwa podglebia o grubości 30 cm i warstwa humusu o grubości 20 cm Rekultywacja biologiczna Sposób wykonania rekultywacji biologicznej został przedstawiony w punkcie Roboty instalacyjne Instalacja sanitarna Zrekultywowane składowisko nie będzie wyposażone w instalacje sanitarne Instalacja elektryczna Zrekultywowane składowisko nie będzie wyposażone w instalacje elektro-energetyczne Instalacja odgazowania Rekultywowane składowisko będzie wyposażone w instalację do pasywnego odgazowywania składowiska. 61

62 Należy wykonać 2 studnie odgazowujące. Studnie wykonane będą system wierconym z założoną rurą PEHD drenarską w obsybce żwirowej 16/32, zakończenie studni odgazowania biofiltr torfowy dezodorujący z kominkiem wylotowym PCW o średnicy 100 mm. Głębokość studni wyniesie około 7,5 m Instalacja odwadniająca W celu odbioru wód opadowych zostanie wykonany rów opaskowy o przewidwanej długości 388 m i o głębokości 0,5 m, szerokości dna 0,5 m i nachyleniu skarp 1:3 od strony złoża odpadów i 1:2 od zewnętrznej strony. Rów zostanie obsiany mieszanką traw zadarniających. W celu gromadzenia i ewaporacji wód opadowych zostanie wykonany ziemny zbiornik o wymiarach około 15x15 m umocniony poprzez humusowanie i zadarnienie trawami. Zbiornik zostanie wykonany w miejscu pozwalającym na grawitacyjny spływ wód opadowych Roboty końcowe Po zakończeniu robót rekultywacyjnych należy uporządkować teren wokół składowiska w tym m.in. wykonać zadarnienie terenu. Należy przewidzieć drogę dojazdową do zbiornika wód opadowych.. 62

63 Ryc Przykładowy plan sytuacyjny składowiska odpadów w Brennie Polu, gmina Wijewo Kolorem czerwonym oznaczono granicę składowanych odpadów, kolorem jasnozielonym oznaczono projektowaną wierzchowinę składowiska, kolorem ciemnozielonym ska rpy składowiska, kolorem żółtym zasięg odgazowywania przez poszczególne studnie (SG) odgazowujące. Kolorem szarym zaznaczono plac manewrowy wykonany z płyt żelbetowych. 63

64 1.1.2 Aktualne uwarunkowania wykonania przedmiotu zamówienia Zadanie nr 1/KIII: Zamknięcie rekultywacja składowiska odpadów w miejscowości Trzebania, gmina Osieczna; Składowisko odpadów komunalnych i przemysłowych zlokalizowane jest na działkach 6/1, 6/2 i 6/4 na gruntach wsi Jeziorki i Trzebania, obręb Trzebania, stanowiących własność Urzędu Miasta i Gminy Osieczna. Użytkownikiem i administratorem obiektu jest Miejski Zakład Oczyszczania Sp. z o.o. w Lesznie, ul. Saperska 23, Leszno. W 1986 r. opracowano koncepcję programową tymczasowego wysypiska odpadów komunalnych i przemysłowych we wsi Trzebania, gmina Osieczna oraz uzyskano wskazanie lokalizacyjne BUA 8332/48/85-89 z dnia r. Teren składowiska jest zgodny z ustaleniami planu ogólnego zagospodarowania przestrzennego Miasta i Gminy Osieczna uchwała Nr III/18/94 z dnia 15 listopada 1994 r. i jest zarejestrowany pod numerem jednostki bilansowej NUw z funkcją podstawową wysypisko śmieci. 3 Składowisko odpadów w Trzebani zgodnie z art. 3 ustawy o odpadach z dnia 27 kwietnia 2001 r. (Dz.U. Nr 62, poz. 629) jest składowiskiem odpadów innych niż niebezpieczne i obojętne. Całkowita powierzchnia działek wynosi 7,48 ha. Powierzchnia zajęta przez odpady (w rzucie poziomym) 6,15 ha. Powierzchnia ograniczona istniejącym ogrodzeniem (w rzucie poziomym) powierzchnia przeznaczona do rekultywacji 7,00 ha. Składowisko zlokalizowane jest w odległości około 0,7 km na północny zachód od wsi Trzebania, po lewej stronie drogi Leszno-Śrem. Składowisko zostało założone w wyrobisku po eksploatacji kruszywa naturalnego. Odpady były składowane od 1972 roku, zgodnie z protokołem z dnia 17 grudnia 1972 r. w sprawie przekazania gruntów na rzecz Wydziału Gospodarki Komunalnej i Mieszkaniowej PMRN w Lesznie. Zgodnie z obliczeniami zawartymi w Aktualizacji obliczeń dostępnej pojemności czynnej składowiska odpadów komunalnych i przemysłowych w Trzebani wykonanej w marcu 2006r. przez EKOSYSTEM Pracownie Badawczo-Projektowe Sp. z o.o. istniejąca bryła składowanych odpadów zajmuje objętość około m³. Zgodnie z przyjętą gęstością składowanych odpadów wynoszącą 0,65 Mg/m³, masa składowanych odpadów wynosi 962,tys. Mg. Stosownie do założeń przyjętych w harmonogramie kierunków deponowania odpadów - zapełnienie dyspozycyjnej pojemności obiektu nastąpiło z końcem 2006 roku. Zgodnie z decyzją Wojewody Wielkopolskiego Nr SR.Le /03 z dnia 31 grudnia 2003r. o zamknięciu składowiska odpadów w miejscowości Trzebania, gmina Osieczna obiekt był eksploatowany do dnia 31 grudnia 2006 roku. Konieczność zamknięcia i rekultywacji składowiska odpadów w Trzebani wynikała z ustawy z dnia 27 kwietnia 2001 r. o odpadach oraz Rozporządzenia Ministra Środowiska z dnia r. w sprawie szczegółowych wymagań dotyczących lokalizacji, budowy, 3 Plan zagospodarowania przestrzennego stracił ważność. 64

65 eksploatacji i zamknięcia, jakim powinny odpowiadać poszczególne typy składowisk odpadów. Składowisko odpadów w Trzebani jest składowiskiem odpadów innych niż niebezpieczne i obojętne i zgodnie z ww. rozporządzeniem, w procesie zamknięcia składowiska odpadów lub jego części wykonuje się prace rekultywacyjne w sposób zabezpieczający składowisko odpadów przed jego szkodliwym oddziaływaniem na wody powierzchniowe i podziemne oraz powietrze. Dokumentami warunkującymi wykonanie zadania są: Kopia mapy zasadniczej w skali 1:1000, Plan Gospodarki Odpadami dla Województwa Wielkopolskiego, Plan Gospodarki Odpadami dla Powiatu Leszczyńskiego, Plan Gospodarki Odpadami dla Gminy Osieczna, Plan Gospodarki Odpadami dla Miasta Leszno, Instrukcja eksploatacji składowiska odpadów w Trzebani wykonana w listopadzie 2002 r. przez Tadeusza Krzyśków, ul. Stysia 46/5, Wrocław, Aneks do instrukcji eksploatacji składowiska odpadów w Trzebani, Leszno 2005, Przegląd ekologiczny składowiska odpadów w Trzebani, wykonany w czerwcu 2002r. przez Tadeusza Krzyśków, ul. Stysia 46/5, Wrocław, Decyzja Wojewody Wielkopolskiego Nr SR.Le /03 z dnia 31 grudnia 2003 r. o zamknięciu składowiska odpadów w miejscowości Trzebania, gmina Osieczna w terminie do dnia 31 grudnia 2006 r. zarządzanego przez Miejski Zakład Oczyszczania Sp. z o.o. mieszczący się w Lesznie przy ul. Saperskiej 23, Dodatek do dokumentacji określającej warunki hydrogeologiczne w rejonie składowiska odpadów w Trzebani, gmina Osieczna pow. Leszczyński, z marca 2004r. wykonany przez GEOKOM Sp. z o.o. ul. Piątkowska 87A/21, Poznań, Decyzja Wojewody Wielkopolskiego Nr SR.Le /04 z dnia 27 września 2004r. uzgadniająca warunki rekultywacji składowiska odpadów komunalnych i przemysłowych w Trzebani, gmina Osieczna. Realizacja systemu gospodarki odpadami i osadami ściekowymi dla miasta Leszna i gmin subregionu leszczyńskiego Studium Wykonalności, Zielona Góra, lipiec 2004r; Koncepcja organizacji systemu zamykania składowisk, Zielona Góra 2004; Decyzja Komisji Wspólnot Europejskich z dnia 13-XII-2005 r. w sprawie przyznania pomocy w ramach Funduszu Spójności dla Grupy Projektów pn. Gospodarka odpadami i osadami ściekowymi w Lesznie nr 2004/PL/16/C/PE/035, Aktualizacja koncepcji organizacji systemu zamykania składowisk, Leszno, 2006, Projekt rekultywacji składowiska odpadów komunalnych i przemysłowych, EKOSYSTEM Pracownie Badawczo-Projektowe Sp. z o.o., Zielona Góra, grudzień 2003 r, Aktualizacja obliczeń dostępnej pojemności czynnej składowiska odpadów komunalnych i przemysłowych w Trzebani wykonana w marcu 2006 r. przez EKOSYSTEM Pracownie Badawczo-Projektowe Sp. z o.o., ul. Kożuchowska 20c, Zielona Góra, Monitoring składowiska odpadów komunalnych w Trzebani gmina Osieczna za 2005r. oraz za 2006 r. wykonany przez EKO-PROJEKT, Pszczyna. 65

66 Warunki hydrogeologiczne Składowisko w Trzebani jego lokalizacja - zalicza się do makroregionu Nizina Południowo- Wielkopolska mezoregionu Wysoczyzny Leszczyńskiej, umiejscowiona jest na pograniczu pagórków dolskich i równiny leszczyńskiej w pasie pagórkowatej równiny czołowej. Na jednym z pagórków morenowych, na północnym stoku zostało zlokalizowane składowisko. Od obszaru składowiska teren łagodnie opada w kierunku południowym i południowowschodnim, gdzie rzędne obniżają się poniżej 80 m npm. W kierunku południowym i wschodnim najniżej położony teren zajmuje rynna glacjalna o szerokości 1,0-1,5 km, której: granicę wytycza rzędna 90 m npm, strefa krawędziowa została miejscami zachowana między rzędnymi m npm, dno opada w kierunku Osiecznej w granicach rzędnych m npm. Rynna glacjalna odwadnia teren strefy marginalnej fazy leszczyńskiej, zlodowacenia bałtyckiego okresowym i niewielkim ciekiem Samicą w granicach rzędnych 78,5-71,0 m npm do Jeziora Łoniewskiego z rzędną zwierciadła wody na wysokości 70,4 m npm. W podłożu składowiska w Trzebani występuje następujący profil litologiczny: 0,0 4/8 -piaski fluwioglacjalne zlodowacenia bałtyckiego, 4/8 10 -gliny zwałowe zlodowacenia bałtyckiego, 10 15/20 -gliny piaszczyste z brukiem morenowym zlodowacenia środkowopolskiego, 15/20 22/30 -gliny piaszczyste z otoczakami zlodowacenia południowopolskiego, poniżej 22/30 -iły trzeciorzędowe. W rejonie składowiska w Trzebani występują 2 poziomy wodonośne - poziom wód gruntowych i poziom podglinowy. Występowanie wód gruntowych w rejonie składowiska bezpośrednio związane jest z zawodnieniem piasków fluwioglacjalnych zlodowacenia bałtyckiego - w zależności od konfiguracji podłoża gliniastego. Podłoże to obniża się zgodnie z nachyleniem terenu strefy morenowej w granicach m npm z W na E w kierunku rynny glacjalnej. Poziom wód gruntowych tworzy nieciągły strumień w obniżeniu podłoża gliniastego na rzędnych m npm z wyjątkiem lokalnej soczewy międzyglinowej w otworze P3 z najwyżej, bo do 98 m npm wyniesionym podłożem gliniastym. Parametry poziomu gruntowego są następujące: miąższość zróżnicowana od 0,2 do ponad 7,5 m w piaskach pylastych, drobnych, grubych i żwirach, zwierciadło wody o rzędnej 93,3 m npm obniżające się do 89,0 m npm na granicy rynny lodowcowej, w której poziom wód gruntowych osiąga rzędne 82,3-77,4 m npm obniżające się w kierunku Jeziora Łoniewskiego. Poziom wód gruntowych jest w kontakcie hydraulicznym-pośrednim z podglinowym poziomem wodonośnym zasilając go drogą przesączania przez gliny piaszczyste. Omawiana podglinowa warstwa wodonośna występuje głównie w rynnie glacjalnej w formie doliny kopalnej wypełnionej piaskami interglacjału emskiego i mazowieckiego o następujących parametrach: miąższość wodonośna 7-19 m, współczynnik filtracji k=5,5-19,4 m/d, przewodność hydrauliczna T=2,4-6,5 m²/h, wydajność jednostkowa q=2,13m³/hm (otwór OP-1) oraz 1,3-7,1 m³/hm (ujecie w Trzebani), rzędne zwierciadła wody od m npm obniżające się w kierunku Jeziora Łoniewskiego do 74,0 m npm w kierunku Trzebani. 66

67 Monitoring lokalny W celu kontroli jakości wód podziemnych i oddziaływania na nie składowiska w Trzebani, stworzona została sieć monitoringowa składająca się z 6 piezometrów. Piezometry P1 oraz P3 są punktami monitorującymi strefę występowania wód odciekowych (poziom wód gruntowych). Piezometr P1 jest zlokalizowany w strefie odpływu wód gruntowych do rynny glacjalnej. Piezometry OP-1, OP-3 i OP-4 kontrolują ilość zanieczyszczeń występujących w podglinowej warstwie wodonośnej. Monitoring składowiska odpadów komunalnych w Trzebani realizowany jest przez badanie wód podziemnych, wielkości opadu atmosferycznego oraz osiadania. Zgodnie ze sprawozdaniem za 2005 rok, wykonanym przez Zakład Inżynierii Środowiska EKO- PROJEKT ul. Zdrojowa 2, Pszczyna: pierwszy poziom wód podziemnych (wody gruntowe) w rejonie składowiska wykazuje znaczne przekroczenia norm przewodnictwa elektrolitycznego właściwego, ogólnego węgla organicznego, amoniaku, chlorków, siarczanów sodu oraz potasu. Autorzy badań stwierdzają, że woda gruntowa jest wodą odciekową, a składowisko ma zdecydowanie negatywny wpływ na środowisko pierwszego (gruntowego) poziomu wodonośnego, drugi poziom wód podziemnych (wody podglinowe) zanieczyszczony jest głównie przez chlorki, których wartości w otworze obserwacyjnym OP-1 klasyfikowały wodę do V klasy. Zgodnie z Rozporządzeniem Ministra Środowiska z dnia r. w sprawie szczegółowych wymagań dotyczących lokalizacji, budowy, eksploatacji i zamknięcia, jakim powinny odpowiadać poszczególne typy składowisk odpadów po zakończeniu eksploatacji składowiska odpadów innych niż niebezpieczne i obojętne, skarpy oraz powierzchnię korony składowiska porządkuje się i zabezpiecza przed erozją wodną i wietrzną przez wykonanie odpowiedniej okrywy rekultywacyjnej, której konstrukcja uzależniona jest od właściwości odpadów. W tym celu w grudniu 2003 roku opracowany został Projekt rekultywacji składowiska odpadów komunalnych i przemysłowych w Trzebani przez EKOSYSTEM Pracownie Badawczo-Projektowe Sp. z o.o., ul. Kożuchowska 20c, Zielona Góra, który wymaga aktualizacji Zadanie nr 2/KIII: Zamknięcie i rekultywacja składowiska odpadów w miejscowości Długie Nowe, gmina Święciechowa Składowisko odpadów komunalnych zlokalizowane jest w miejscowości Długie Nowe, gm. Święciechowa, północna część działki nr 260/1 (obręb Długie Nowe). Zajmuje ona grunty klasy V i VI przylegające od strony północnej do terenu leśnego - działka nr 259 i 85. Grunty, na których znajduje się składowisko nie były wykorzystywane rolniczo, lecz jako wyrobisko piasku i żwiru ogólnie dostępne dla okolicznych mieszkańców. Składowisko położone jest w odległości ponad 1,00 km od zabudowy wiejskiej oraz 400 m od szosy Leszno-Wschowa. W odległości około 300 m od szosy oraz 100 m od składowiska na gruntach należących do Gospodarstwa Rolnego Długie Stare funkcjonuje niewielka żwirownia zlokalizowana na części działki nr 623. Sąsiadujące ze składowiskiem działki są eksploatowane jako kopalnie żwiru. Składowisko aktualnie nie jest eksploatowane i nie przyjmuje odpadów. Nie jest również dozorowane oraz odpowiednio zabezpieczone. W sąsiedztwie składowiska funkcjonują 67

68 kopalnie żwiru, które w części północnej bezpośrednio przylegają do kwatery składowania odpadów (Fot. 4., Fot. 5 zamieszczone w Załączniku do PF-U). Skutkuje to osuwaniem się odpadów do niecki żwirowni. Przed 1990 r. północny skraj działki zajmowało wyrobisko piasku o głębokości 5,0 m. Po wypełnieniu go odpadami przeprowadzono rekultywację mechaniczną, która polegała na niwelacji terenu, ugniataniu odpadów oraz przysypaniu odpadów warstwą ziemi o grubości 0,30 m. Na granicy północnej działki nr 260/1 wykonano wał ziemny o wysokości około 2,0 m. Na tak przygotowanym terenie zaczęto składować odpady, z których po przemieszczeniu uformowane zostały dwa pozostałe wały od strony wschodniej i zachodniej oraz przykryto odpadami wał ziemny. Określono, że w części nadpoziomowej składowiska zdeponowano około m 3 odpadów, Od strony północnej i północno-zachodniej składowisko przylega do aktualnie nie wykorzystywanego wybierzyska żwiru. Wykop żwirowni sąsiaduje bezpośrednio z nagromadzonymi odpadami. Eksploatacja żwirowni spowodowała podkopanie nasypu odpadów i utworzenie skarpy o nachyleniu 1:1 i wysokości około 9 m. Dojazd do składowiska przebiegał drogą gruntową od drogi Leszno-Wschowa, stan drogi dobry. Teren składowiska nie jest ogrodzony oraz nie posiada zasilania w energię elektryczną i wodę. Wyposażenie obiektu stanowił drewniany barak. Po zewnętrznej stronie wału (część południowa) użytkownik składowiska nasadził drzewa liściaste głównie brzozę. Stan formalno prawny składowiska: zarządzający: Urząd Gminy Święciechowa, miejsce składowania było zgodne z przeznaczeniem, ujęte w planie zagospodarowania przestrzennego Gminy Święciechowa, pow. Leszno, składowisko odpadów w m. Długie Nowe, Gm. Święciechowa posiada decyzję o zamknięciu Nr OS.I /2003 z dnia r. zmienioną decyzjami Nr OS.I /2004 z dnia r. oraz OS.I /06 z dnia r. Stosowana technologia składowania odpadów: Odpady były składowane nadpoziomowo bezpośrednio na gruncie. wzdłuż wałów (uformowanych z odpadów) ograniczających kwaterę-składowania z trzech stron. Strona południowa jest otwarta i umożliwiła wjazd pojazdom dowożącym odpady na miejsca wskazane przez zarządzającego składowiskiem. Wysokość okalających wałów około 4,0-4,5 m, szerokość stopy m średnie nachylenie skarp 1,0 0,7. Na składowisku nie prowadzono segregacji odpadów. Oddzielnie gromadzono na wskazanych przez zarządzającego miejscach - gruz oraz ziemię. Średnio w miesiącu na składowisko dostarczano około 95 m 3. Składowisko nie posiada: systemu rowów i drenażu uniemożliwiającego dopływ wód powierzchniowych i podziemnych do kwatery, wagi samochodowej oraz spycharki (lub kompaktora Powierzchnia zajmowana przez odpady wynosi ok m 2. Teren wokół składowiska nie jest zanieczyszczony frakcjami lekkimi odpadów. Pozostałymi dokumentami warunkującymi wykonanie zadania na podstawie których zostały przygotowane założenia techniczne rekultywacji składowiska odpadów w m.długie Nowe są : Kopia mapy zasadniczej w skali 1:1 000; Plan Gospodarki Odpadami dla Gminy Święciechowa; Projekt techniczny rekultywacji składowiska odpadów innych niż niebezpieczne i obojętne, Leszno 2003; Instrukcja eksploatacji składowiska odpadów komunalnych, Leszno 2002; Przegląd ekologiczny składowisk odpadów komunalnych, Leszno 2002; 68

69 Realizacja systemu gospodarki odpadami i osadami ściekowymi dla miasta Leszna i gmin subregionu leszczyńskiego Studium wykonalności, Zielona Góra, lipiec 2004r; Koncepcja organizacji systemu zamykania składowisk, Zielona Góra 2004; Decyzja Komisji Wspólnot Europejskich z dnia 13-XII-2005 r. w sprawie przyznania pomocy w ramach Funduszu Spójności dla Grupy Projektów pn. Gospodarka odpadami i osadami ściekowymi w Lesznie nr 2004/PL/16/C/PE/035, Decyzja Starosty Leszczyńskiego nr OS.I /2003 z dnia o zamknięciu składowiska odpadów innych niż niebezpieczne i obojętne w miejscowości Długie Nowe, Gm. Święciechowa, Decyzja Starosty Leszczyńskiego nr OS.I /2004 z dnia zmieniająca decyzję Starosty Leszczyńskiego z dnia nr OS.I /2004, Decyzja Starosty Leszczyńskiego nr OS.I /2006 z dnia zmieniająca decyzję Starosty Leszczyńskiego z dnia nr OS.I /2004, Aktualizacja koncepcji organizacji systemu zamykania składowisk, Leszno, Charakterystyka hydrogeologiczna Geologia i warunki gruntowo wodne zostały szczegółowo opracowane w październiku 1992 r. przez Spółkę z o. o. GEOKOM z Poznania. Rejon składowiska znajduje się w obszarze kulminacji wysoczyzny morenowej o rzędnych m n.p.m., Składowisko znajduje się w zlewni Rowu Krzyckiego oddalonego 550 m w kierunku wschodnim, Dział wodny przebiega 1,0 1,3 km od cieku, jest to obszar płaski, całkowicie pozbawiony rowów odwadniających i zbiorników wód stojących. Na podstawie przekroju hydrogeologicznego stwierdzono zmienność budowy geologicznej rejonu Długie Nowe - Długie Stare. W obrębie składowiska wykonano w dniu 29 sierpnia 1992 r. trzy otwory wiertnicze. W otworach 2 i 3 nie natrafiono na wodę gruntową, w otworze I (dno żwirowni) natrafiono na wodę gruntową na głębokości 1,10 m czyli na rzędnej 38,34 m n.p.m. W otworze 1 - na głębokości poniżej 4,5 m wystąpiła w profilu glina piaszczysta (od rzędnej 84,94 m n.p.m.,). Na podstawie wcześniejszych badań terenowych, obserwacji oraz obecnego stanu, należy stwierdzić, że składowisko posiada korzystne warunki lokalizacyjne, geologiczne oraz wodne, lecz jego eksploatacja nie spełnia wymogów stawianych przez obowiązujące przepisy z zakresu ochrony środowiska. Jakość wód podziemnych Ujęcia wody funkcjonują w okolicy Długich Nowych i Długich Starych. Są to studnie wiercone pionowe eksploatujące wodę podziemną dla celów pitnych z różnych struktur hydrogeologicznych: pokrywy fluwioglacjalnej podglinowej (Niechłód, Piotrowice, Dębowa Łęka) i bez nadkładu glin Długie Nowe,doliny kopalnej z interglacjału mazowieckiego - Długie Stare, doliny Rowu Polskiego (Długie Stare (PKP), zbiornika wód trzeciorzędowych Długie Nowe. Najbliższe ujęcia wody: - gospodarstwo rolne Długie Stare 1,2 km od składowiska, - Freya-Pool Zakład Produkcji Napojów Długie Nowe 1,8 km od składowiska. 69

70 Według badań wody wykonanych przez laboratorium Wojewódzkiej Stacji Sanitarno - Epidemiologicznej w Lesznie w latach; 1972, 1986, 1990,1991 i 1992 dla wód doliny kopalnej w Długich Starych oraz wód pokrywy fluwioglacjalnej i z utworów trzeciorzędowych w Długich Nowych należy stwierdzić, że parametry w poszczególnych latach są prawie na tym samym poziomie. Wody doliny kopalnej w Długich Starych (w stanie surowym) są bardzo mętne, zabarwione, o zapachu naturalnym, odczynie obojętnym, twarde, o niskim stężeniu chlorków, azotynów i azotanów, siarczanów i fosforanów; niska mineralizacja, duże ilości amoniaku, nadmierne stężenie związków żelaza i magnezu (usuwane w procesie uzdatniania). Bakteriologicznie nie budzą zastrzeżeń. Woda pokrywy fluwioglacjalnej w Długich Nowych w stanie surowym są zabarwione, o zapachu roślinnym, odczynie słabo alkalicznym, twarde, o niskim stężeniu chlorków, amoniaku, azotynów, siarczanów i fosforanów, bez magnezu, o wyższym stężeniu azotanów oraz żelaza. Okresowo są zanieczyszczone bakteriologicznie. Woda z utworów trzeciorzędowych w Długich Nowych w stanie surowym jest bardzo mętna, o zapachu roślinnym, odczynie obojętnym, średnio twarda, o niskiej zawartości chlorków, bez azotanów, azotynów. Jest zanieczyszczona związkami żelaza i manganem (wysokie wartości). Bakteriologicznie nie budzi zastrzeżeń. Woda pobierana dla celów konsumpcyjnych jest poddawana uzdatnianiu. W zakresie oddziaływania na wody podziemne i powierzchniowe - składowisko nie stanowi zagrożenia dla otaczającego środowiska wodnego z powodu: występowania glin morenowych utrudniających migrację zanieczyszczeń w kierunku Rowu Krzyckiego i ujęć wody, strefy aeracji o miąższości 13,5 m umożliwiającej funkcjonowanie składowiska tlenowego z szybką mineralizacją, uwarunkowań hydraulicznych w podłożu składowiska nie sprzyjających spływaniu wód gruntowych występujących w pokładzie glin środkowopolskich (niższy poziom wody od wód powierzchniowych i podziemnych w utworach wodonośnych czwartorzędu). Rów Krzycki oddalony o 550 m ma dno o 3,5 m położone wyżej od poziomu wód gruntowych położonych w soczewce wśródglinianej i ze względów hydraulicznych nie może być zagrożony przez składowisko. Ujęcia wody są bezpieczne z powodu dużego oddalenia od składowiska oraz istniejących barier geologicznych. Wpływ składowiska ogranicza się tylko do soczewki wód gruntowych w granicach składowiska. Wyniki monitoringu lokalnego Na składowisku nie jest prowadzony monitoring. Składowisko nie posiada piezometrów, wyznaczonego reperu ani nie prowadzi obserwacji meteorologicznych Zadanie nr 3/KIII: Zamknięcie i rekultywacja składowiska odpadów w miejscowości Rawicz, gmina Rawicz Składowisko zlokalizowane jest w miejscowości Rawicz gm. Rawicz, na działkach nr 2040/1, 2023, 2020, 2024 obręb Rawicz stanowiących własność Gminy Rawicz. Zgodnie z decyzją Starosty Rawickiego Nr OS /01/03 z dnia r.o zamknięciu składowiska odpadów komunalnych w Rawiczu obiekt był eksploatowany do dnia 30 kwietnia 2007 roku. 70

71 Powierzchnia składowiska wynosi 5,2 ha, z czego eksploatowana do 30 kwietnia 2007r. kwatera ma powierzchnię 2,34 ha. Dokumentami warunkującymi wykonanie zadania na podstawie których zostały przygotowane założenia techniczne rekultywacji składowiska odpadów w Rawiczu są: Kopia mapy zasadniczej w skali 1:1000 Monitoring składowiska odpadów komunalnych w Rawiczu: sprawozdania za I kwartał 2006, za rok 2005 i 2004 wykonane przez progeo sp. z o.o. ul. Energetyczna 8/7, Wrocław Instrukcja eksploatacji składowiska odpadów komunalnych Rawicz Osiedle Sarnowa, Rawicz 2003, Aneks do instrukcji eksploatacji składowiska odpadów, Przegląd ekologiczny składowiska odpadów komunalnych Rawicz Sarnowa, Wrocław 2003, Dokumentacja geologiczna określająca warunki hydrogeologiczne dla istniejącego składowiska odpadów, Wrocław 2000, Dodatek do dokumentacji geologicznej, Wrocław 2003, Dodatek do dokumentacji geologicznej, Wrocław 2005, Przygotowanie wysypiska odpadów do rekultywacji, Leszno Realizacja systemu gospodarki odpadami i osadami ściekowymi dla miasta Leszna i gmin subregionu leszczyńskiego Studium wykonalności, Zielona Góra, lipiec 2004r; Koncepcja organizacji systemu zamykania składowisk, Zielona Góra 2004; Decyzja Komisji Wspólnot Europejskich z dnia 13-XII-2005 r. w sprawie przyznania pomocy w ramach Funduszu Spójności dla Grupy Projektów pn. Gospodarka odpadami i osadami ściekowymi w Lesznie nr 2004/PL/16/C/PE/035, Aktualizacja koncepcji organizacji systemu zamykania składowisk, Leszno, Plan gospodarki odpadami dla gminy Rawicz, Rawicz Decyzja o zamknięciu składowiska Nr OS /01/03 z dnia r Charakterystyka hydrogeologiczna Przedmiotowy obszar znajduje się w południowej części Wysoczyzny Leszczyńskiej w obrębie obniżenia Rawicza. Na terenie objętym badaniami znaczenie użytkowe posiada głęboki poziom czwartorzędowy i jeszcze głębszy trzeciorzędowy poziom wodonośny. Czwartorzędowy poziom wodonośny związany jest z soczewami piasków i żwirów wodnolodowcowych, które zalegają w sposób nieciągły w obrębie glin morenowych, tworząc nieregularne soczewy na głębokościach od 12,0 do 20,0 m. Zwierciadło wody tego poziomu występuje pod naporem hydrostatycznym nadległych utworów słabo przepuszczalnych. Poziomy te są izolowane o znacznej miąższości utworami słabo przepuszczalnymi i nie przepuszczalnymi, co powoduje brak więzi hydraulicznej wód przypowierzchniowych z wodami głębszymi. W rejonie tym występuje też płytki, czwartorzędowy poziom wodonośny (wody zawieszone), związany z piaskami eolicznymi zalegającymi na trudno przepuszczalnym podłożu glin morenowych. Wody tego poziomu mają zwierciadło statyczne, występujące na głębokości 1,5 1,8 m ppt i wykazują bezpośredni kontakt z utworami powierzchniowymi będąc nie izolowaną warstwą zasilaną wodami infiltracyjnymi. Wody tego poziomu są na ogół mocno zanieczyszczone o podwyższonej mineralizacji ogólnej i ponadnormatywnej zawartości związków żelaza, manganu i azotynów. Ponadto wody tego poziomu występujące w podłożu składowiska i jego bezpośrednim sąsiedztwie wykazują 71

72 duże zanieczyszczenie chemiczne i organiczne. Poziom ten charakteryzuje się małą zasobnością i nie posiada znaczenia użytkowego. Generalny kierunek przepływu wód podziemnych dla tego rejonu skierowany jest na południowy wschód. Na kierunku spływu wód, prostopadle do rozciągłości składowiska przebiega rów melioracyjny, który spełnia rolę drenażu dla wód z rejonu składowiska w okresie wysokich stanów wód gruntowych. W rejonie składowiska brak jest cieków i zbiorników wód powierzchniowych. Na południowy zachód, południe oraz północny zachód od składowiska są rowy melioracyjne odprowadzające wody do Dąbroczni i Masłówki. Wody podziemne występujące na terenie składowiska związane są z utworami czwartorzędowymi i trzeciorzędowymi. W czwartorzędzie wyróżnia się dwa poziomy: poziom wód gruntowych i poziom wgłębny międzyglinowy Wyniki monitoringu lokalnego. Monitoring składowiska w Rawiczu polega na prowadzeniu badań w 7 piezometrach. W piezometrach zlokalizowanych w najbliższym otoczeniu składowiska obserwowane jest zanieczyszczenie wód podziemnych. Wyniki badań monitoringowych wg Sprawozdania z monitoringu składowiska (I kwartał 2006) przedstawiają się następująco: badania laboratoryjne wód podziemnych wykazały V lub IV klasę jakości wód, składowisko w ograniczonym zakresie wpływa na wody podziemne Zadanie nr 4/KIlI: Zamknięcie i rekultywacja składowiska odpadów w miejscowości Czerwona Wieś, gmina Krzywiń Składowisko odpadów w Czerwonej Wsi gmina Krzywiń zlokalizowane jest na działkach ewidencyjnych 347 i 357 stanowiących własność Gminy Krzywiń. Składowisko w Czerwonej Wsi zostało wykonane zgodnie z planem ogólnym zagospodarowania przestrzennego ww. terenu, na podstawie decyzji Starosty Kościańskiego z dnia r. Obiekt oddano do użytku w 2001 roku decyzją Starosty Kościańskiego AB-IV-7353d/1/2001 z dnia 29 marca 2001 r. Teren składowiska ogranicza od strony wschodniej droga Krzywiń-Gryżyna oraz użytki rolne, od północy ciek melioracji podstawowych Struga Łagowska i nieużytki, od strony zachodniej Kościański Kanał Obry, a od strony południowej ciek LUBIŃ A oraz użytki zielone. W ramach obecnie funkcjonującej kwatery nr 1 składowiska użytkowane są pola składowe nr 1 i 2. Oba pola składowe zostały uszczelnione folią PEHD grubości 2 mm. Na skarpach folia jest jednostronnie ryflowana, natomiast na dnie kwatery gładka. W celu zabezpieczenia folii przed uszkodzeniami mechanicznymi oraz w celu lepszej filtracji odcieków powstających w wyniku składowania odpadów do drenażu, wykonano obsypkę całej powierzchni folii piaskiem średnioziarnistym o grubości warstwy 0,5 m. Oba pola składowe ograniczone są wałem o szerokości korony 3,0 m i nachyleniem skarp wynoszącym 1:1,5. Wał obsiany jest trawą. W celu eliminacji negatywnego wpływu składowiska w Czerwonej Wsi na wody podziemne i powierzchniowe w obsypce został ułożony drenaż odcieków wykonany z rur perforowanych PVC Dz 113 mm wraz z komorami i studniami rozrządu. Grawitacyjnie, rurociągiem PVC

73 mm odcieki kierowane są do żelbetowego zbiornika na odcieki zabezpieczonego wewnętrznie folią chemoodporną o pojemności całkowitej Vc=95,0 m³ i pojemności użytkowej Vu=58,8 m³. Zgromadzone odcieki wywożone są do oczyszczalni ścieków w Jerce gmina Krzywiń. Na terenie składowiska zlokalizowano ponadto kompostownię polową wykonaną z 2 utwardzonych betonem płyt o wymiarach 17,0 x 3,0 m rozdzielonych drogą dojazdową. W celu czasowego magazynowania surowców odpadowych takich jak szkło, złom, papier, szmaty, tworzywa sztuczne na terenie placu manewrowego składowiska zlokalizowano cztery boksy wykonane z żelbetowych elementów prefabrykowanych osadzonych w słupach żelbetowych. Wysokość boksów wynosi 1,80 m. Na trasie drogi wyjazdowej ze składowiska w ciągu drogi wewnętrznej został zlokalizowany brodzik dezynfekcyjny, wykonany jako betonowe koryto o długości 10,0 m, szerokości 3,0 m i głębokości 0,3 m. Do celów socjalnych, biurowych i gospodarczych na terenie składowiska ustawiono kontener socjalny wyposażony w następujące pomieszczenia: dyżurkę, WC z umywalką, szatnie z magazynem podręcznym. Do kontenera doprowadzono wodę oraz wykonano kanalizację sanitarną z odprowadzeniem do bezodpływowego zbiornika (szamba) o pojemności około 2m³. Kontener socjalny posiada zasilanie energetyczne doprowadzone linią kablową. Użytkownikiem i administratorem obiektu jest Urząd Miasta i Gminy Krzywiń. Całkowita powierzchnia czaszy składowiska wynosi 0,36 ha, na którą składają się obecnie funkcjonujące pola składowe nr 1 i 2. Konieczność zamknięcia i rekultywacji składowiska odpadów w Czerwonej Wsi wynika z ustawy z dnia 27 kwietnia 2001 r. o odpadach oraz Rozporządzenia Ministra Środowiska z dnia r. w sprawie szczegółowych wymagań dotyczących lokalizacji, budowy, eksploatacji i zamknięcia, jakim powinny odpowiadać poszczególne typy składowisk odpadów. Składowisko odpadów w Czerwonej Wsi jest składowiskiem odpadów innych niż niebezpieczne i obojętne i zgodnie z ww. rozporządzeniem, w procesie zamknięcia składowiska odpadów lub jego części wykonuje się prace rekultywacyjne w sposób zabezpieczający składowisko odpadów przed jego szkodliwym oddziaływaniem na wody powierzchniowe i podziemne oraz powietrze. Pozostałymi dokumentami warunkującymi wykonanie zadania na podstawie których zostały przygotowane założenia techniczne rekultywacji składowiska odpadów w miejscowości Czerwona Wieś są: Plan Gospodarki Odpadami dla Województwa Wielkopolskiego, Plan Gospodarki Odpadami dla Powiatu Kościańskiego, Plany Gospodarki Odpadami dla Gminy Krzywiń, Projekt budowy wysypiska odpadów komunalnych dla miasta i gminy Krzywiń wykonany w 1995 r. przez HYDROSERWIS Zakład Geologiczno-Wiertniczy, ul. Ratajczaka 10/12, Poznań. Dokumentacja powykonawcza budowy międzygminnego składowiska odpadów komunalnych wraz z infrastrukturą towarzyszącą w Czerwonej Wsi gmina Krzywiń wykonana w listopadzie 2000 roku przez Wielkopolskie Biuro Geodezji i Terenów Rolnych w Poznaniu, oddział w Lesznie, pracownia terenowa w Kościanie ul. Kościuszki 22, Kościan, Przegląd ekologiczny składowiska odpadów komunalnych KRZYWIŃ wykonany w lipcu 2002 r. przez Zakład Projektowy mgr inż. Elżbieta Okonek, ul. Jasna 15, Leszno, Realizacja systemu gospodarki odpadami i osadami ściekowymi dla miasta Leszna i gmin subregionu leszczyńskiego Studium wykonalności, Zielona Góra, lipiec 2004r; Koncepcja organizacji system u zamykania składowisk, Zielona Góra 2004; 73

74 Decyzja Komisji Wspólnot Europejskich z dnia 13-XII-2005 r. w sprawie przyznania pomocy w ramach Funduszu Spójności dla Grupy Projektów pn. Gospodarka odpadami i osadami ściekowymi w Lesznie nr 2004/PL/16/C/PE/035, Aktualizacja koncepcji organizacji systemu zamykania składowisk, Leszno, Zgodnie z przyjętym harmonogramem kierunków deponowania odpadów - zapełnienie dyspozycyjnej pojemności na składowisku będzie następować odpadami zmieszanymi do r. w następujących ilościach (podane objętości odpadów odnoszą się do odpadów zagęszczonych do 0,65Mg/m³): o Dowóz odpadów z gminy Krzywiń w 2007 r m³ o Dowóz odpadów z gminy Krzywiń do r. 527 m³ Łącznie odpadów zagęszczonych do 0,65Mg/m³ m³ Warunki hydrogeologiczne. Składowisko w Czerwonej Wsi jego lokalizacja - zalicza się do makroregionu Nizina Wielkopolska mezoregionu Pojezierze Leszczyńskie w środkowej części o nazwie Pojezierze Krzywińskie. Teren składowiska zlokalizowany został na tarasie nadzalewowym, na prawym skraju Kościańskiego Kanału Obry. Wysoczyzna w tym regionie wzniesiona jest do rzędnej 90,0 m npm i schodzi do doliny kanału Obry długim zboczem. Rzeka Obra płynie w odległości 800 m na południe od składowiska. W rejonie składowiska do doliny Obry uchodzą dwa cieki wodne: Struga Ługowska i Rów Lubiń A. W podłożu składowiska do głębokości ok. 100 m ppt występują 4 kompleksy sedymentacyjne: seria utworów mioceńskich trzeciorzędu, seria poznańskich pstrych iłów pliocenu, gliny morenowe zlodowacenia północno-polskiego czwartorzędu, utwory akumulacji rzecznej plejstoceńsko-holoceńskie. W poziomie około 75 m ppt występuje strop osadów serii miocenu z okresu trzeciorzędu. Jego miąższość waha się od kilku do kilkunastu metrów. Pod utworami trzeciorzędowymi od głębokości około m ppt znajduje się spąg utworów czwartorzędowych: w partiach dolnych - gliny lodowcowe moreny dennej o miąższości około 5 m, pod glinami ciągły kompleks akumulacji rzecznej Wyniki monitoringu lokalnego W rejonie składowiska odpadów w Czerwonej Wsi zlokalizowano sieć monitoringową składającą się z 4 piezometrów. Zarządzający dysponuje wynikami badań z okresu odwiertu piezometrów. Monitoring środowiska na terenie składowiska prowadzony był wyrywkowo ostatnie wyniki badań pochodzą ze stycznia 2007 roku. 74

75 Zadanie nr 5/KIIl: Zamknięcie i rekultywacja składowiska odpadów w miejscowości Dalabuszki, gmina Gostyń Gminne składowisko odpadów innych niż niebezpieczne i obojętne w m. Dalabuszki, eksploatowane od 1991 r. Zarządzającym składowiskiem jest Zakład Gospodarki Komunalnej i Mieszkaniowej w Gostyniu. Składowisko powstało w miejscu wyrobiska po eksploatacji żwiru. W odległości około 0,8 km na północny-wschód znajduje się PGR Dalabuszki, a wzdłuż ściany wschodniej około 50 metrów od składowiska przebiega linia kolejowa PKP relacji Gostyń-Kościan. Najbliższa zabudowa mieszkaniowa występuje w promieniu 0,9-1,1 km. Lokalizacja składowiska w Dalabuszkach jest zgodna z miejscowym planem zagospodarowania przestrzennego. Składowisko odpadów komunalnych w m. Dalabuszki jest obiektem o łącznej powierzchni kwater około 2,12 ha i pojemności ok. 97 tys. m 3. Podzielone jest na 3 kwatery : Kwatera nr I o powierzchni 0,50 ha i pojemności 14 tys m 3 (wypełnione); Kwatera nr II o powierzchni 0,42 ha i pojemności 23 tys. m 3 (wypełnione); Kwatera nr III o powierzchni 1,20 ha i pojemności 60 tys. m 3, w tym pojemność dyspozycyjna wynosi ok. 20 tys. m 3. Dwie pierwsze kwatery zostały zamknięte i nie zostały zrekultywowane. Obecnie od 2001 roku eksploatowana jest tylko kwatera nr III. Miąższość deponowanych odpadów średnio wynosi 5,5-6,0 m. Na infrastrukturę składowiska składa się także: droga dojazdowa do wysypiska o nawierzchni bitumicznej; drogi i place wewnętrzne z płyt żelbetowych, ogrodzenie z siatki stalowej, wodociąg wiejski Ø100 mm, pomieszczenia kontenerowe socjalno-administracyjne wyposażone w telefony, energię elektryczną, WC, prysznic, umywalkę, szatnię, pomieszczenia biurowe i techniczne, brodzik dezynfekcyjny, waga elektroniczna typu DFT-E2 firmy Schenck o płycie najazdowej 10,5 m i max obciążenieu = 50 Mg; zbiornik bezodpływowy na ścieki socjalno-bytowe, zbiorniki retencyjne na odcieki, boksy na odpady (gł. odpady komunalne, gruz, odpady pochodzące z czyszczenia dróg i ulic) - służą do segregacji złomu i odpadów wielkogabarytowych, tablica informacyjna, brama wjazdowa, energia elektryczna ze stacją transformatorową, instalacja odgazowania (studnie odgazowujące, drenaże), instalacja odciekowa z przepompownią i zbiornikiem na odcieki, 3 piezometry zlokalizowane: jeden przy lesie (P-1), drugi na łące (P-2), trzeci piezometr (P-3) w północno-zachodniej części składowiska, Wyposażenie techniczne: ładowarka Fadroma Ł-220 służąca do ugniatania i przesypywania odpadów, Instalacja odciekowa Na terenie składowiska znajduje się: 75

76 zbiornik odcieków dla kwatery II i III; pompownia odcieków zlokalizowana w kwaterze II. Parametry zbiornika odciekowego: Wymiary: 20,0x15,0 m; Wysokość zagłębienia zbiornika: 1,5 m ppt; Ilość przyjmowanych ścieków; 360 m 3 ; Warstwa izolacyjna: dno i skarpa zbiornika wyłożone folią PEHD grubości 2 mm, przykryte warstwą podsypki piaskowej i umocnione płytami betonowymi. Odcieki z kwatery II i III transportowane są do oczyszczalni ścieków w Gostyniu lub rozdeszczowane na kwaterze II (zdrenowanej). W celu zabezpieczenia gruntu przed przenikaniem zanieczyszczeń pochodzących ze składowiska odpadów zastosowano warstwy uszczelniające dno poszczególnych kwater: kwatera I uszczelniona została gliną piaszczystą o grubości 0,50 m, dno i skarpy kwatery II i III uszczelnione folią. Instalacja odgazowania Gaz wysypiskowy odprowadzany jest za pomocą drenażu gazowego poziomego bądź pionowego. Kwatera I posiada system pionowego odprowadzania biogazu. Kwatera II wyposażona jest w drenaż poziomy zbudowany z warstwy piasku o grubości 0,20 m ułożonych na przemian z warstwą odpadów. Miąższość warstwy wynosi 1,5 m. Natomiast w kwaterze III rolę systemu odgazowującego pełnią 4 perforowane rury betonowe zbudowane z kręgów wypełnionych tłuczniem. Emisja substancji odoroczynnych ograniczana jest za pomocą przesypywania odpadów odpowiednim materiałem izolującym, najczęściej piaskiem bądź gruzem. Odpowiednio przygotowana warstwa odpadów o miąższości ok. 1,5 m jest przesypywana warstwą materiału izolacyjnego o grubości cm. Taki zabieg umożliwia łatwiejsze ulatnianie się produktów gazowych (CO 2, CH 3, H 2 S) pochodzących z rozkładu biomasy. Przesypywanie odpadów na składowisku nie jest jednak przeprowadzanie regularnie. Strefa ochronna Składowisko otoczone jest z każdej strony pasem zieleni izolacyjnej, która stanowi barierę ochronną przed wywiewaniem lekkich frakcji odpadów, rozprzestrzenianiem się substancji odoroczynnych oraz hałasem na składowisku. Szerokość pasa zieleni wynosi 5 m i składa się głównie z takich gatunków drzew, jak: topola, wierzba, brzoza, klon, karagan. Zieleń utrzymywana jest w sposób właściwy. W pobliżu składowiska nie występują żadne obszary chronione jak: rezerwaty przyrody, parki krajobrazowe, parki narodowe. Ilość dostarczanych odpadów kontrolowana jest przez ważenie. Na składowisko przyjmowane są jedynie odpady z terenu gminy. Składowisko spełnia wszystkie wymogi formalno-prawne w zakresie uzgodnień lokalizacyjnych inwestycji oraz budowy składowiska. Pozostałymi dokumentami warunkującymi wykonanie zadania na podstawie których zostały przygotowane założenia techniczne rekultywacji składowiska odpadów w Dalabuszkach są: Kopia mapy zasadniczej w skali 1:1000, Plan Gospodarki Odpadami dla Gminy Gostyń; Projekt techniczny składowiska w Dalabuszkach Gm. Gostyń, Poznań, wrzesień 1990 r.; 76

77 Wysypisko komunalne w Dalabuszkach gm. Gostyń, Poznań, sierpień 1990 r.; Instrukcja eksploatacji składowiska odpadów komunalnych w Dalabuszkach, Gostyń, styczeń 2003 r.; Przegląd ekologiczny składowiska odpadów komunalnych w Dalabuszkach, Włoszakowice, czerwiec 2002 r.; Realizacja systemu gospodarki odpadami i osadami ściekowymi dla miasta Leszna i gmin subregionu leszczyńskiego Studium wykonalności, Zielona Góra, lipiec 2004 r; Koncepcja organizacji system u zamykania składowisk, Zielona Góra 2004 r.; Decyzja Komisji Wspólnot Europejskich z dnia 13-XII-2005 r. w sprawie przyznania pomocy w ramach Funduszu Spójności dla Grupy Projektów pn. Gospodarka odpadami i osadami ściekowymi w Lesznie nr 2004/PL/16/C/PE/035 Aktualizacja koncepcji organizacji systemu zamykania składowisk, Leszno, 2006 r. Zgodnie z przyjętym harmonogramem kierunków deponowania odpadów na składowiskach należących do systemu zapełnienie dysponowanej pojemności na składowisku odpadami będzie następować do roku 2008 w następujących ilościach (podane objętości odnoszą się do odpadów zagęszczonych do 0,65 Mg/m 3 ): o Dowóz odpadów z gminy Gostyń 2007 rok m 3 /rok o Dowóz odpadów z gminy Gostyń (i gmin ościennych) 2008 rok m 3 /rok Charakterystyka hydrogeologiczna Składowisko odpadów innych niż niebezpieczne i obojętne zlokalizowane jest w południowej części województwa wielkopolskiego, w gminie Gostyń, we wsi Dalabuszki. Obszar należy do mezoregionu Wysoczyzny Koźmińskiej ukształtowanego przez lądolód skandynawski i znajduje się pomiędzy pradoliną Warszawsko-Berlińską na południu a wysoczyzną morenową na północy. Tak zróżnicowana budowa geomorfologiczna świadczy o silnie pofałdowanej strukturze badanego terenu. Wysokość terenu składowiska waha się od 102,8 do 94,3 m n.p.m. Jednak po usunięciu z powierzchni składowiska wierzchniej warstwy gleby, teren składowiska został podwyższony do rzędnej 100,8-103,2 m n.p.m. Zdjęty materiał wykorzystano na budowę obwałowań zewnętrznych obiektu. Zmiana powierzchni ziemi najpierw poprzez jej obniżenie, a następnie wypełnienie opadami w obrębie wyrobiska nie wpływa na rzeźbę terenu w bezpośrednim otoczeniu składowiska. Teren składowiska leży na utworach czwarto- i trzeciorzędowych. Są to przede wszystkim nieużytki i pola orne o niskiej jakości gleb (głównie klasy Vi VI), na które składają się gleby piaszczyste, żwirowe i gliniaste, a także gleby dolinne, mułowe, murszowe i iły. Gleby piaszczyste podścielone są grubszą warstwą gleb gliniastych i iłami. Piaszczyste utwory czwartorzędowe charakteryzują się dużą przepuszczalnością i wysokim współczynnikiem filtracji, co wpływa na łatwe przenikanie zanieczyszczeń zgromadzonych odpadów w głąb gruntu. Generalny kierunek spływu wody gruntowej dla tego rejonu odbywa się z płn.-zach. na płd.-wsch. Wieś Dalabuszki położona jest w promieniu 1,7 km na wschód od zlewni Kanału Obry o rzędnych zwierciadła m n.p.m. W pobliżu występują dwa najbliższe ujścia wody: jedno w Tworzymirkach (około 0,9 km od składowiska), drugie w Szczodrochowie (ok. 2,5 km od obiektu). W obrębie wysoczyzny morenowej w Dalabuszkach występują korzystne warunki hydrogeologiczne ze względu na brak wód podziemnych w osadach czwartorzędowych. Tylko w obniżeniach doliny występują użytkowe warstwy wodonośne. Na skutek gromadzonej wody w partii spągowej w podłożu wysypiska tworzy się poziom wodonośny o miąższości rzędu 1-2 m, która drenowana jest poprzez sieć pobliskich rowów. Poza poziomami wodonośnymi występują także poziomy nadglinowy, międzyglinowy 77

78 i podglinowy. Poziom nadglinowy wykazuje największą zmienność miąższości i wydajności. Zwierciadło wody ma charakter napięty. Kwatery I i II leżą głównie na utworach gliniastych pokrytych piaskiem zawodnionym o miąższości 0,5-1,0 m. Na glinie zwałowej zalega częściowo kruszywo naturalne. Kruszywo na terenie składowiska był nieprawidłowo eksploatowane, co spowodowało powstanie zbiornika wodnego o rzędnej zwierciadła wody 94,0-94,5 m n.p.m., który wypełniony jest obecnie wodą pochodzenia podziemnego. Wydobywanie złoża znad wody oraz wypełnienie wyrobiska odpadami może wpłyną negatywnie na środowisko wodne. Natomiast na terenie kwatery I i II nie stwierdza się zarówno zawieszonych, jak i większych zasobów wody gruntowej Wyniki monitoringu lokalnego Monitoring składowiska w Dalabuszkach polega na corocznych badaniach wody z dwóch piezometrów (na odpływie), badaniach jakości wód w najbliższym cieku wodnym oraz odcieków w zbiorniku odcieków. Na podstawie badań przeprowadzonych w roku 2001 stwierdzono, że: dla wód gruntowych z piezometrów zostały przekroczone wartości utlenionych związków azotu (w piezometrze P-1 przy lesie) oraz fosforanów, siarczanów, wapnia, miedzi (w P-2 na łące) (badania z 2001 roku); wody gruntowe były wolne od zanieczyszczeń amoniakiem, chlorkami, potasem, sodem, ogólnym węglem organicznym świadczy to o prawidłowej pracy systemu drenażu odcieków (badania z 2001 roku); w odciekach brak związków toksycznych takich, jak: cyjanki, rtęć, arsen (badania z 1999 i 2001 r.) Badania nie wykazały przekroczeń wartości substancji zanieczyszczających w pobliskim cieku w Tworzymirkach, dzięki właściwemu drenażowi odcieków i wód gruntowych przez rów melioracyjny oraz naturalną warstwę izolacyjną w postaci utworów gliniastych o miąższości 28 m. Wyniki badań wód gruntowych oraz odcieków wysypiskowych przedstawiono w tabelach. W planach było zamontowanie trzeciego piezometru na dopływie, jednak ze względu na brak możliwości dowiercenia się do warstwy wodonośnej, zaniechano jego budowy. Zaleca się w najbliższym czasie założenie urządzenia kontrolno-pomiarowego. Emisja substancji odoroczynnych jest niewielka, nie ma również zagrożenia skażenia bakteriologicznego. Składowisko nie wpływa na emisję hałasu i wibracje ze względu na znaczną odległość od najbliższych zabudowań. Mała powierzchnia składowiska ogrodzona siatką nie powoduje zagrożenia dla lokalnej fauny i flory. Składowisko ma wpływ na zmianę powierzchni ziemi i kopaliny, ale tylko w obrębie składowiska. Na podstawie wyników badań ostatecznie nie stwierdzono, aby składowisko w m. Dalabuszki oddziaływało negatywnie na otaczające go środowisko przyrodnicze. 4 Wg Przeglądu ekologicznego składowiska odpadów komunalnych w m. Dalabuszki, Biuro Usług Ekologicznych EKOMAL, Włoszakowice czerwiec 2002 r. 78

79 Zadanie nr 6/KIlI: Zamknięcie i rekultywacja składowiska odpadów w miejscowości Wydawy, gmina Poniec Składowisko zlokalizowane jest na gruntach wsi Wydawy, na działkach nr 1088/11, 1088/2, 892, będących własnością Gminy Poniec. Obiekt zrealizowano na podstawie dokumentacji przyrodniczo-technicznej - Projekt ochrony środowiska dla wysypiska, wylewiska i oczyszczalni odpadów płynnych w Poniecu" - opracowany przez GEOKOM" Sp. z o.o. Poznań w sierpniu 1991 r. - decyzja o pozwoleniu na budowę nr NB-7351/P/45/92 z dnia r. wydana przez Urząd Rejonowy w Gostyniu. Składowisko zajmuje obszar po wyrobisku glinowym. Odpady deponowane są na jednej kwaterze o powierzchni około 0,8 ha i głębokości 10 m. Kwatera bazuje na naturalnym uszczelnieniu iłowym. Część wgłębna została już wypełniona. Uformowane wały osłonowe o wysokości około 2 m umożliwiają eksploatację nadpoziomową. Składowisko nie posiada drenażu do zbierania odcieków. Zaplecze techniczne stanowi barakowóz, usytuowany przy wjeździe na składowisko. Teren obiektu ogrodzony jest tylko częściowo. Od strony wjazdu i wylewiska ogrodzenie wykonane jest z siatki metalowej, od strony składowiska ogrodzenie stanowi wał ziemny. Natomiast istniejące stawy bezpośrednio przylegają do pól uprawnych (bez ogrodzenia). Użytkownikiem i administratorem obiektu do 31 września 2006 roku był Zakład Gospodarki Komunalnej i Mieszkaniowej w Poniecu, obecnie funkcję tę pełni Miejski Zakład Oczyszczania Sp. z o.o. z siedzibą w Lesznie. Konieczność zamknięcia i rekultywacji składowiska odpadów w Wydawach wynika z ustawy z dnia 27 kwietnia 2001 r. o odpadach oraz Rozporządzenia Ministra Środowiska z dnia r. w sprawie szczegółowych wymagań dotyczących lokalizacji, budowy, eksploatacji i zamknięcia, jakim powinny odpowiadać poszczególne typy składowisk odpadów. Składowisko odpadów w Wydawach jest składowiskiem odpadów innych niż niebezpieczne i obojętne i zgodnie z ww. rozporządzeniem, w procesie zamknięcia składowiska odpadów lub jego części wykonuje się prace rekultywacyjne w sposób zabezpieczający składowisko odpadów przed jego szkodliwym oddziaływaniem na wody powierzchniowe i podziemne oraz powietrze Charakterystyka hydrogeologiczna Pod względem morfologicznym teren składowiska położony jest w makroregionie zwanym Niziną Południowopolską w mezoregionie Wysoczyzna Leszczyńska. W odległości ok.1,2 km przepływa Rów Polski, którego dolina dotyka północnego skraju składowiska. Rzędne terenu wahają się od 86,0 m npm (w dolinie Rowu Polskiego) do 98,5 m npm (w rejonie składowiska). Na podstawie wierceń 3 piezometrów P-1, P-2, P-3 o głębokości od 11,0 do 15,0 m można stwierdzić, że pod warstwą nasypu nie budowlanego (1,3-3,0 m) występują gliny piaszczyste żółto - szare o miąższości 2,2-4,1 m. Pod nimi występują piaski gliniaste i piaski drobne i średnie o miąższości od 2,5 do 4,6 m. Pod warstwą piasków znów występują gliny zwałowe szare. Na podstawie wierceń archiwalnych wykonanych na terenie miasta Poniec, oraz PGR Wydawy określono spąg utworów czwartorzędowych. Zalega on na głębokości ok. 30 m ppt tj. około 64 m npm ( PGR Wydawy ok.1 km na zachód od składowiska). Najstarszymi osadami czwartorzędowymi nawierconymi w otworze PGR Wydawy są mułki ilaste o miąższości ok m(13-30 m). W 2 z 4 otworów ujęcia PGR Wydawy w obrębie mułków występuje warstwa piasku średniego o miąższości 1,0-3,5 m. Wyżej nad mułkami występuje warstwa piasku drobnego lub pylastego o miąższości od 1,0 m do 5,0 m. Nad nimi występują gliny morenowe zlodowacenia środkowopolskiego, o miąższości ponad 7-10 m. 79

80 Z uwagi na budowę geologiczną, wody w utworach czwartorzędowych w rejonie Ponieca, tworzą dwa poziomy wodonośne: gruntowy oraz wgłębny (międzygiinowy). Poziom gruntowy o napiętym oraz swobodnym zwierciadle wody kształtującym się w rejonie składowiska odpadów w Wydawach stabilizuje się na głębokości od ok.3,7 do 5,8 m ppt (92,76-93,47 m npm). Poziom ten występuje w przewadze w piaskach gliniastych oraz piaskach drobnych i średnich, nawierconych na głębokości od 5,7 do 6,1 m ppt. Po ustabilizowaniu w otworach lustro wody kształtuje się na głębokości od 3,7 do 5,8 m ppt. Kierunek przepływu wód podziemnych poziomu gruntowego jest zachodni, w kierunku dawnego PGR Wydawy. Parametry poziomu gruntowego w rejonie składowiska odpadów w Wydawach są następujące : współczynnik filtracji: k= od 0,018 m/h (piaski gliniaste) do 0,36 m/h (piaski średnie) przewodność hydrauliczna: T= od 0,7-1,65 m 2 /h Poziomu międzyglinowego (wgłębnego) w rejonie składowiska odpadów nie nawiercono do głębokości 15,0 m. Występuje on znacznie głębiej pod warstwą glin piaszczystych, których współczynnik filtracji wynosi 5x10 m/s Monitoring lokalny Monitoring lokalny prowadzony jest w sieci 3 piezometrów, ujmujących poziom wód gruntowych. Wykonane dotychczas badania monitoringowe wód wykazały że, wody podziemne poziomu gruntowego w rejonie składowiska odpadów Poniec - Wydawy są znacznie zanieczyszczone pod względem fizyczno-chemicznym i pod względem zanieczyszczeń należy je zaliczyć do V klasy wód podziemnych - złej jakości. Czynnikami decydującymi o tak niskiej klasie wód są takie parametry jak : zawartość azotanów zawartość azotynów zawartość siarczanów zawartość manganu Pozostałymi dokumentami warunkującymi wykonanie zadania na podstawie których zostały przygotowane założenia techniczne rekultywacji składowiska odpadów w miejscowości Wydawy są: Mapa Sytuacyjna w skali 1:1000. Plan Gospodarki Odpadami dla Województwa Wielkopolskiego, Plan Gospodarki Odpadami dla Powiatu Gostyńskiego, Plan Gospodarki Odpadami dla Gminy Poniec, Przegląd Ekologiczny Składowiska Odpadów Komunalnych w Wydawach gmina Poniec wykonany w październiku 2002 r. przez PROEKO-ENERGO Stefan Żarski, ul. Rejtana 17/6, Leszno, Instrukcja Eksploatacji Składowiska Odpadów innych niż niebezpieczne i obojętne zlokalizowanego w miejscowości Wydawy wykonana przez PROEKO-ENERGO Stefan Żarski, ul. Rejtana 17/6, Leszno, Dokumentacja określająca warunki hydrogeologiczne w rejonie składowiska odpadów w Poniecu-Wydawach wykonana we wrześniu 2005 r. przez Pracownię Dokumentacji Hydrogeologicznych Piotr Wołcyrz, ul. Bułgarska 4/9, Leszno. Wyniki badań fizyko-chemicznych wody podziemnej z otworów obserwacyjnych zabudowanych na terenie składowiska odpadów komunalnych w miejscowości 80

81 Wydawy. Raport wykonany w marcu 2006 r. przez Andrzeja Wichłacza ul. Osiedle Rusa 9/44, Poznań, Realizacja systemu gospodarki odpadami i osadami ściekowymi dla miasta Leszna i gmin subregionu leszczyńskiego Studium wykonalności, Zielona Góra, lipiec 2004r; Koncepcja organizacji system u zamykania składowisk, Zielona Góra 2004; Decyzja Komisji Wspólnot Europejskich z dnia 13-XII-2005 r. w sprawie przyznania pomocy w ramach Funduszu Spójności dla Grupy Projektów pn. Gospodarka odpadami i osadami ściekowymi w Lesznie nr 2004/PL/16/C/PE/035, Aktualizacja koncepcji organizacji systemu zamykania składowisk, Leszno, Zgodnie z przyjętym harmonogramem kierunków deponowania odpadów - zapełnienie dyspozycyjnej pojemności na składowisku będzie następować odpadami zmieszanymi do r. w następujących ilościach (podane objętości odpadów odnoszą się do odpadów zagęszczonych do 0,65 Mg/m³): o Dowóz odpadów z gminy Poniec w 2007 r m³ o Dowóz odpadów z gminy Poniec w 2008 r m³ o Dowóz odpadów z miasta Leszno w 2008 r m³ Łącznie odpadów zagęszczonych do 0,65Mg/m³ m³ Zadanie nr 7/Klll: Zamknięcie i rekultywacja składowiska odpadów w miejscowości Sowiny, gmina Bojanowo Składowisko znajduje się w odległość 7,0 km od Bojanowa. Odległość od szosy do Ponieca wynosi 0,4 km. Droga ta została wykonana z drogowych płyt żelbetowych. Od strony północnej i wschodniej składowisko graniczy ze stawami. Teren składowiska stanowi obszar niezabudowany, obok bramy wjazdowej znajduje się barakowóz, który spełnia rolę portierni i pomieszczenia socjalnego dla obsługujących składowisko. Składowisko częściowo jest ogrodzone siatką - od bramy wjazdowej w lewo i w prawo. Za bramą po lewej stronie znajduje się plac umocniony płytami żelbetowymi o powierzchni około 800 m². Składowanie odbywa się metodą zwałowania wewnętrznego z użyciem spycharki gąsienicowej. Użytkownikiem i administratorem obiektu był Zakład Gospodarki Komunalnej i Mieszkaniowej, Gołaszyn 11, natomiast z dniem 1 kwietnia 2007 roku funkcję tą objął Miejski Zakład Oczyszczania Sp. z o.o. z siedzibą w Lesznie. Składowisko odpadów komunalnych w Sowinach zlokalizowane jest na działkach o numerach ewidencyjnych 142/2, 143/2 i 143/3 o powierzchni ogółem 4,63 ha. Odpady są składowane w byłym wyrobisku iłu. Powierzchnia zajęta przez odpady wynosi 2,6 ha. Konieczność zamknięcia i rekultywacji składowiska odpadów w Sowinach wynika z ustawy z dnia 27 kwietnia 2001 r. o odpadach oraz Rozporządzenia Ministra Środowiska z dnia r. w sprawie szczegółowych wymagań dotyczących lokalizacji, budowy, eksploatacji i zamknięcia, jakim powinny odpowiadać poszczególne typy składowisk odpadów. Składowisko odpadów w Sowinach jest składowiskiem odpadów innych niż niebezpieczne i obojętne i zgodnie z ww. rozporządzeniem, w procesie zamknięcia składowiska odpadów lub jego części wykonuje się prace rekultywacyjne w sposób zabezpieczający składowisko odpadów przed jego szkodliwym oddziaływaniem na wody powierzchniowe i podziemne oraz powietrze. 81

82 Pozostałymi dokumentami warunkującymi wykonanie zadania na podstawie których zostały przygotowane założenia techniczne rekultywacji składowiska odpadów w miejscowości Sowiny są: Mapa Sytuacyjna składowiska w skali 1:1000. Plan Gospodarki Odpadami dla Województwa Wielkopolskiego, Plan Gospodarki Odpadami dla Powiatu Rawickiego, Plany Gospodarki Odpadami dla Gminy Bojanowo, Przegląd ekologiczny składowiska odpadów komunalnych w Sowinach wykonany w lipcu 2001 r. przez GEOMEL Sp. z o.o. ul. Leśna 1 15, Leszno, Instrukcja eksploatacji Gminnego Składowiska Odpadów Komunalnych Sowiny gmina Bojanowo, październik 2002 r. Sprawozdanie kwartalne i roczne z badań w ramach monitoringu składowiska odpadów komunalnych w Sowinach gmina Bojanowo, wykonane w kwietniu 2006 r. przez PETROGEO Sp. z o.o. ul. Staszica 9, Piła, Realizacja systemu gospodarki odpadami i osadami ściekowymi dla miasta Leszna i gmin subregionu leszczyńskiego Studium wykonalności, Zielona Góra, lipiec 2004r; Koncepcja organizacji system u zamykania składowisk, Zielona Góra 2004; Decyzja Komisji Wspólnot Europejskich z dnia 13-XII-2005 r. w sprawie przyznania pomocy w ramach Funduszu Spójności dla Grupy Projektów pn. Gospodarka odpadami i osadami ściekowymi w Lesznie nr 2004/PL/16/C/PE/035, Aktualizacja koncepcji organizacji systemu zamykania składowisk, Leszno, Zgodnie z przyjętym harmonogramem kierunków deponowania odpadów - zapełnienie dyspozycyjnej pojemności na składowisku będzie następować odpadami zmieszanymi do r. w następujących ilościach (podane objętości odpadów odnoszą się do odpadów zagęszczonych do 0,65Mg/m³): Dowóz odpadów z gminy Bojanowo w 2007 r m³ Dowóz odpadów z gminy Rawicz w 2007 r m³ Dowóz odpadów z gminy Bojanowo w 2008r m³ Dowóz odpadów z gminy Rawicz w 2008 r m³ Dowóz odpadów z gminy Leszno w 2008 r m³ Łącznie odpadów zagęszczonych do 0,65 Mg/m³ m³ Charakterystyka hydrogelogiczna Składowisko w Sowinach zlokalizowano na terenie płaskim, w pobliżu lokalnego działu wodnego rzeki Masłówki w głębokim wyrobisku ilastym - bezodpływowym. Charakter składowiska bezodpływowego warunkują przede wszystkim: brak obecności ciągłych warstw wodonośnych, tak w czwartorzędzie jak i w stropie trzeciorzędu umożliwiających odpływ podziemny czy nawet wewnątrzglebowy do cieków, występowanie bardzo szczelnego podłoża w silnie plastycznych iłach pstrych. Odpady w wyrobisku zalegają w środowisku nie nawodnionym a więc środowisku tlenowym - co potwierdzają wykonane otwory badawcze P1, P1 bis, P2, P3, P4 i P5. Z powodu braku występowania warstw wodonośnych i możliwości migracji należy całkowicie wykluczyć wpływ składowiska w Sowinach na: 82

83 czwartorzędową warstwę wodonośną występująca w odległości 2,0-2,5 km w dolinie Rowu Polskiego i w dolinie kopalnej Sowiny - Kawcze, zbiornik wód mioceńskich odizolowany od powierzchni terenu nadkładem ilasto - gliniastym o miąższości m, najbliższe ujęcia wody z udokumentowanymi zasobami eksploatacyjnymi z utworów czwarto- i trzeciorzędowych Monitoring lokalny Monitoring lokalny prowadzony jest w sieci 3 piezometrów, ujmujących poziom wód gruntowych. Analiza wyników monitoringu stanu wód podziemnych i powierzchniowych w rejonie wysypiska odpadów komunalnych w Sowinach gmina Bojanowo w 2005 r. pozwala na wyciągnięcie kilku ogólnych wniosków oraz stwierdzenie pewnych prawidłowości w oddziaływaniu wysypiska na stan tych wód w jego rejonie. Poziom zwierciadła wody w ciągu 2005 roku wahał się w granicach od 0,60-0,95 m ppt. w piezometrze P1 do 0,80-3,25 m p.p.t. w piezometrze P3. Brak zmian w poziomie wody w piezometrze P2 (bardzo niski), spowodował niemożność poboru prób, Odczyn kształtował się w granicach od ph 6,5 w piezometrze P5 do ph 8,5 w stawie S1. Woda w piezometrach posiada odczyn lekko kwaśny lub obojętny, natomiast woda w stawach jest lekko alkaliczna. Badania wód podziemnych w piezometrach P1, P3 i P4 nie wykazały znaczących zanieczyszczeń: w piezometrze P1 wodę kwalifikuje do V klasy czystości - ponadnormatywna przewodność elektrolityczna właściwa, oraz zawartość ogólnego węgla organicznego, a w II kwartale wystąpiło nieznaczne przekroczenie zawartości ołowiu, w piezometrze P3 wodę kwalifikuje do V klasy czystości - ponadnormatywna zawartość ogólnego węgla organicznego, w III i IV kwartale wystąpiło nieznaczne przekroczenie zawartości ołowiu, a w IV kwartale wystąpiło przekroczenie zawartości WWA, w piezometrze P4 wodę kwalifikuje do V klasy czystości - ponadnormatywna zawartość ogólnego węgla organicznego, a w III kwartale wystąpiło nieznaczne przekroczenie zawartości ołowiu. Największe zanieczyszczenia w otoczeniu składowiska odpadów w Sowinach, utrzymujące się przez cały rok skupiają się wokół piezometru P5, gdzie obserwuje się znaczne przekroczenia wskaźnika zasolenia (przewodności elektrolitycznej właściwej) oraz wskaźnika zanieczyszczeń organicznych (OWO). W II kwartale 2005 roku zaobserwowano również podwyższoną zawartość WWA. Ogólnie ujmując, wodę podziemną pobraną na terenie składowiska można zaliczyć do V klasy czystości (woda złej jakości). W wodach powierzchniowych (stawy S1 i S2) nie stwierdzono przekroczeń dopuszczalnych stężeń badanych wskaźników zanieczyszczeń. 83

84 Zadanie nr 8/KIII: Zamknięcie i rekultywacja składowiska odpadów w miejscowości Koszanowo, gmina Śmigiel Gmina Śmigiel posiada składowisko odpadów komunalnych w m. Koszanowo, eksploatowane od 1993 roku. Użytkownikiem i administratorem obiektu do 31 września 2006 roku był Zakład Gospodarki Komunalnej i Mieszkaniowej w Śmiglu, obecnie funkcję tę pełni Miejski Zakład Oczyszczania Sp. z o.o. z siedzibą w Lesznie. Jest to obiekt o powierzchni 2,65 ha i pojemności ok. 121 tys. m 3, w tym pojemność czynna wynosi ok. 40 tys. m 3. Inne parametry składowiska: Ilość zdeponowanych odpadów: ok. 1/3 czaszy składowiska; Ilość odpadów przyjmowanych w tonach na dobę: ok. 13,1 (<20,0) Mg/d; Materiał uszczelniający dno czaszy: pospółka (warstwa 0,4 m); Sposób odprowadzania odcieków: dren; Sposób oczyszczania odcieków: kolektor bezpośrednio do pobliskiej oczyszczalni ścieków; Rodzaj składowiska: częściowo podpoziomowe, częściowo nadpoziomowe, uporządkowane. Składowisko zlokalizowane jest 1,5 km na północny wschód od miejscowości Śmigiel. Znajduje się tam najbliższa zabudowa mieszkaniowa oraz obszary leśne. Na wschód od składowiska przebiega droga dojazdowa o poziomie 86,0-87,5 m n.p.m. obniżającym się w kierunku doliny do m n.p.m. Od strony północno zachodniej do terenu składowiska przylega oczyszczalnia ścieków dla gminy Śmigiel, do której odprowadzane i utylizowane są odcieki ze składowiska. Od strony północnej, 10 km od składowiska, w dolinie leży rów melioracyjny Samica. Składowisko położone jest na południowym stoku doliny Samicy na wysokości o rzędnej m n.p.m. Ponadto, cały teren składowiska wtopiony jest w krajobraz rolniczy ze względu na pobliskie grunty orne oraz użytki zielone o najniższej klasy bonitacji (klasa IV, V i VI). Lokalizacja składowiska jest zgodna z miejscowym planem zagospodarowania przestrzennego gminy Śmigiel. Składowisko składa się z jednej kwatery, w której odbywa się przede wszystkim deponowanie odpadów komunalnych. Cały teren składowiska jest obwałowany z każdej strony szer. korony wału waha się od 3,0 m do nawet 26 m od strony północnej, nachylenie skarpy 1:1,5. Wały wokół składowiska zabezpieczają przed niekontrolowanym dowozem odpadów oraz zwiększają czynną pojemność i wysokość (do 6,6 m) składowiska. Średnia wysokość misy, jaka pozostała do wypełnienia do poziomu korony obwałowania wynosi ok. 2 m. Na infrastrukturę składowiska składa się także: droga wjazdowa (utwardzona) na teren kwatery z metalową bramką (zamykaną na kłódkę); ogrodzenie z siatki stalowej; stacja elektroenergetyczna; instalacja odciekowa sieć sączków; 2 piezometry: jeden o nr 5p o rzędnej 86,91 m n.p.m., drugi brak danych; oba punkty kontrolno-pomiarowe znajdują się na zewnątrz wałów; studnia zbiorcza odprowadza wody odciekowe do kolektora włączonego do kanału kanalizacji ogólnospławnej i dalej do oczyszczalni ścieków w Śmiglu; studzienki rewizyjne; 84

85 tablica informacyjna; boksy na segregowane odpady; studnia (głębokość max 5 m). Infrastruktura techniczna: gąsienicowy spychacz typu S100. Wysypisko otoczone jest luźną roślinnością, która częściowo może spełnia funkcję ochronną przed wywiewaniem lekkich frakcji odpadów komunalnych z czaszy wysypiska, emisją hałasu czy emisją substancji odoroczynnych. W skład zadrzewień wchodzą m.in. topola włoska, topola Simona stożkowa, wierzba wawrzynkowa, brzoza brodawkowata. Pozostałymi dokumentami warunkującymi wykonanie zadania na podstawie których zostały przygotowane założenia techniczne rekultywacji składowiska odpadów w Koszanowie są: Kopia mapy zasadniczej w skali 1:1000 Plan Gospodarki Odpadami dla Gminy Śmigiel; Przegląd ekologiczny składowiska odpadów komunalnych w Koszanowie, czerwiec 2002 r.; Dokumentacja techniczna odwodnienia drogi dojazdowej do wysypiska i jej sąsiedztwa; UMiG Śmigiel, Poznań, sierpień 1994 r.; Projekt techniczny jednostadiowy, Gliwice, 1990 r.; Informacja dotycząca planowania i budowy wysypiska odpadów stałych w Koszanowie, UMiG Śmigiel; Instrukcja eksploatacji składowiska odpadów w Koszanowie gm. Śmigiel, listopad 2002 r.; Realizacja systemu gospodarki odpadami i osadami ściekowymi dla miasta Leszna i gmin subregionu leszczyńskiego Studium wykonalności, Zielona Góra, lipiec 2004r; Koncepcja organizacji system u zamykania składowisk, Zielona Góra 2004; Decyzja Komisji Wspólnot Europejskich z dnia 13-XII-2005 r. w sprawie przyznania pomocy w ramach Funduszu Spójności dla Grupy Projektów pn. Gospodarka odpadami i osadami ściekowymi w Lesznie nr 2004/PL/16/C/PE/035; Aktualizacja koncepcji organizacji systemu zamykania składowisk, Leszno, Zgodnie z przyjętym harmonogramem kierunków deponowania odpadów na składowiskach należących do systemu zapełnienie dysponowanej pojemności na składowisku odpadami będzie następować do 31 grudnia 2008 roku w następujący sposób (podane objętości odpadów odnoszą się do odpadów zagęszczonych do 0,65 Mg/m³): o Dowóz odpadów z gminy Śmigiel 2007 rok m 3 /rok o Dowóz odpadów z gminy Lipno 2007 rok m 3 /rok o Dowóz odpadów z gminy Osieczna 2007 rok m 3 /rok o Dowóz odpadów z miasta Leszna 2007 rok m 3 /rok o Dowóz odpadów z gminy Śmigiel 2008 rok m 3 /rok o Dowóz odpadów z gminy Osieczna 2008 rok m 3 /rok 85

86 Charakterystyka hydrogeologiczna Na utworach trzeciorzędowych występują dwie warstwy wodonośne na głębokości wahającej się pomiędzy 100 a 115 mppt, zaś na utworach czwartorzędowych zlokalizowane są dwa poziomy wodonośne: gruntowy i międzyglinowy. Ze względu na niekorzystne parametry filtracyjne iłów (utwory nieprzepuszczalne) poziom trzeciorzędowy wraz z nadlegającymi czwartorzędowymi poziomami wodonośnymi wykazuje bardzo ograniczoną więź. Utwory ilaste stanowią naturalną izolację mineralną uniemożliwiającą, według ekspertyzy geologicznej, jej zniszczenie. Czwartorzędowy poziom gruntowy ma charakter ciągły i znajduje się w dolinie Samicy, na wysoczyźnie występuje sporadycznie. Najdogodniejsze warunki do budowy ujęcia wody występują w równoleżnikowym odcinku doliny Samicy. Poziom gruntowy zasilany jest poprzez spływy z wysoczyzn i infiltrację opadów. Rolę systemu drenującego pełni w tym przypadku rzeka Samica wraz z jej dopływami. Czwartorzędowy poziom międzyglinowy występuje w obrębie wysoczyzny mioceńskiej, w osadach piaszczystych pod glinami morenowymi. Poziom ten nie ma charakteru ciągłego ze względu na występowanie obszarów pozbawionych warstw wodonośnych. Taka budowa hydrogeologiczna występuje w obszarze wysypiska. Poziom międzyglinowy eksploatowany jest przez ujęcie miejskie w Śmiglu i Cegielnię w Nietężkowie Monitoring lokalny Monitoring składowiska w Koszanowie nie jest prowadzony regularnie. Badanie jakości wód podziemnych odbywa się za pomocą jednego z dwóch istniejących piezometrów zlokalizowanych po zewnętrznej stronie obwałowania składowiska. Użytkowany punkt piezometryczny o rzędnej 86,91 m n.p.m. oznaczony jest nr 5p. Natomiast brak danych odnośnie drugiego piezometru. Wyniki z pomiaru przedstawiono w Tab Części informacyjnej PF-U. Dwa razy do roku prowadzone są badania odcieków ze składowiska odpadów, które są odprowadzane za pośrednictwem kanalizacji do oczyszczalni ścieków w Koszanowie. We własnym zakresie przeprowadzane są badania podstawowe: ChZT, BZT 5, NH 4, NO 2, zawiesina, zawartość fosforu ogólnego. Nie prowadzi się badań kontrolnych, ani pomiarów gazów wydzielających się w wyniku rozkładu biomasy i procesów mineralizacji. Problem odorów na składowisku w Koszanowie rozwiązano poprzez stosowanie zabiegów mechanicznych jak: ugniatanie odpadów, przykrywanie materiałem izolacyjnym, właściwa segregacja wstępna, obwałowanie składowiska. Wszystkie te zabiegi minimalizują przenoszenie się substancji odoroczynnych na dalsze odległości. Koncentracja zapachów klasyfikowanych jako nieprzyjemne występuje w promieniu 50 metrów i nie powoduje zagrożenia dla mieszkańców wsi ze względu na oddalenie składowiska od zabudowy mieszkaniowej o 1,5 km i występowanie wiatrów zachodnich. Składowisko nie oddziaływuje negatywnie na środowisko przyrodnicze i kulturowe. Na terenie otaczającym obiekt nie występują obszary objęte ochroną przyrody. Nie stwierdzono również występowania gatunków roślin i zespołów roślinnych o dużych walorach przyrodniczych. Brak jest miejsc gniazdowania ptaków, stanowisk płazów i gadów. Na terenie składowiska nie występują urządzenia emitujące znaczny hałas do środowiska. Jedynym źródłem hałasu są maszyny dowożące odpady, jednak skala emisji jest niewielka. 86

87 Zadanie nr 9/KIII: Zamknięcie i rekultywacja składowiska odpadów w miejscowości Karzec, gmina Krobia Na terenie gminy Krobia znajduje się składowisko odpadów komunalnych zlokalizowane w m. Karzec, eksploatowane od 1994 r. Użytkownikiem i administratorem obiektu do dnia 31 sierpnia 2006 roku był Urząd Miejski w Krobi, obecnie funkcję tę pełni Miejski Zakład Oczyszczania Sp. z o.o. z siedzibą w Lesznie. Jest to obiekt o powierzchni 3,55 ha i pojemności ok. 60 tys. m 3, w tym powierzchnia czynna, obecnie eksploatowana, wynosi ok. 2,34 ha. Stopień wypełnienia misy szacuje się na 70 %. Składowisko odpadów w m. Karzec składa się z jednego pola składowego o powierzchni 2,34 ha. Pozostałymi dokumentami warunkującymi wykonanie zadania na podstawie których zostały przygotowane założenia techniczne rekultywacji składowiska odpadów w Karcu są: Kopia mapy zasadniczej w skali 1:1000 Plan Gospodarki Odpadami dla Gminy Krobia Instrukcja eksploatacji wysypiska stałych odpadów komunalnych Karzec gmina Krobia Zakład Projektowo-Budowlany KOLEKTOR Oddział Projektowania i Obsługi Inwestycji Leszno, czerwiec 1994 Dokumentacja Hydrogeologiczna Usługi Projektowe w zakresie hydrogeologii Cichocka Jolanta Poznań, czerwiec Projekt uporządkowanego wysypiska odpadów stałych w Karcu Geokom Sp. z o.o. Poznań, październik 1991r. Projekt rekultywacji wysypiska odpadów w Karcu Geokom Sp. z o.o., październik 1991r. (dokument nieaktualny), Projekt prac geologicznych Usługi Projektowe w Zakresie hydrogeologii Cichocka Jolanta, Poznań Kwiecień 2006r. Projekt Ochrony Środowiska dla wysypiska odpadów stałych w Karcu gm. Krobia woj. Leszczyńskie Geokom Sp. z o.o. Poznań, październik 1991r. Przegląd ekologiczny składowiska odpadów komunalnych w Karcu. Attma, Poznań, lipiec 2002r. Aneks do dokumentacji przyrodniczo technicznej wysypiska odpadów stałych w Karcu - Geokom Poznań, lipiec 1992r Realizacja systemu gospodarki odpadami i osadami ściekowymi dla miasta Leszna i gmin subregionu leszczyńskiego Studium wykonalności, EKOSYSTEM Zielona Góra, lipiec 2004r; Koncepcja organizacji system u zamykania składowisk, EKOSYSTEM Zielona Góra 2004; Decyzja Komisji Wspólnot Europejskich z dnia 13-XII-2005 r. w sprawie przyznania pomocy w ramach Funduszu Spójności dla Grupy Projektów pn. Gospodarka odpadami i osadami ściekowymi w Lesznie nr 2004/PL/16/C/PE/035; Aktualizacja koncepcji organizacji systemu zamykania składowisk, Leszno, Charakterystyka hydrogelogiczna W omawianym rejonie w utworach czwartorzędowych występują dwie warstwy wodonośne: 87

88 poziom wód gruntowych związany jest z osadami zlodowacenia środkowopolskiego i holocenu. Występuje w dolinach rzek (Rowu Polskiego, Samicy) oraz w strukturach sandrowych omawianego rejonu. Jego miąższość wynosi od 2 m do ponad 10m, w rejonie omawianej inwestycji 2,0 4,0 m. Zbudowany jest z piasków drobnych w strukturach sandrowych oraz pospółki i żwirów w dolinach rzecznych. Poziom ten charakteryzuje się swobodnym zwierciadłem wody, którego położenie uzależnione jest od morfologii terenu baz drenażu. Poziom gruntowy zasilany jest w głównej mierze przez infiltrację opadów z wód powierzchniowych, a w dolinach rzek także z drenażu wód wgłębnych. Wielkość infiltracji efektywnej do tego poziomu zależna jest przede wszystkim od opadów, charakteru parametrów filtracyjnych warstw, głębokości zalegania zwierciadła wody i szaty roślinnej terenu, waha się w granicach 4,0 9,0 m, poziom międzyglinowy związany jest z osadami zlodowacenia środkowopolskiego. Występuje on w dolinie kopalnej o ograniczonym zasięgu. Budują go piaski i żwiry fluwioglacjalne zalegające wśród glin zlodowacenia środkowopolskiego I południowopolskiego lub pod glinami na głębokości od 19,0-27,0 m ppt. Miąższość tego poziomu wynosi od 2,0 40 m, a w bezpośrednim podłożu omawianego składowiska nie został rozpoznany. Zwierciadło wody ma charakter naporowy. Naturalną bazą drenażu tego poziomu wodonośnego jest Rów Polski. Parametry filtracyjne tego poziomu są bardzo zmienne, zależne od granulacji warstw ich miąższości, kształtują się następująco: o - współczynnik filtracji :0,1 2,0 mb o - przewodność: 2,0 15,0 m Monitoring lokalny Monitoring lokalny prowadzony jest w sieci 5 piezometrów, ujmujących poziom wód gruntowych oraz wód podziemnych ( I piętro wodonośne). W ciągu ponad 10 lat eksploatacji składowiska w miejscowości Karzec, uwidocznił się jego wpływ na środowisko gruntowo-wodne, głównie przez migrację odcieków wysypiskowych wzmorzony ruch samochodowy oraz wywiewane substancje z eksploatowanego wysypiska, co potwierdzają przeprowadzone analizy zarówno wód podziemnych jak gleby. Zanieczyszczone wody gruntowe stwarzają zagrożenie dla przepływających w pobliżu wód powierzchniowych oddalonego o ca 100 m na wschód od składowiska rowu Samicy. Konieczne jest prowadzenie systematycznego monitoringu wód podziemnych w cełu kontrolowania stanu zanieczyszczenia wód gruntowych przez składowisko wychwycenia ewentualnego ich wzrostu oraz szybkiego przeciwdziałania. W dniu r. z dwóch piezometrów zlokalizowanych przy granicy wysypiska odpadów komunalnych w m. Karzec, gm. Krobia pobrano dwie próby wody podziemnej do badań organoleptycznych i fizyko-chemicznych. Wyniki badań zestawiono w Tab niniejszego PF-U i odniesiono do obowiązującej normy dla wód do picia. Z analizy danych zwartych w Tab wynika, iż lepszą jakość wykazują wody podziemne z piezometru 2, zlokalizowanego na północno-zachodnim odpływie wód gruntowych ze składowiska. Tutaj większość zbadanych wskaźników mieści się w granicach dopuszczonych obowiązującą normą. Zanieczyszczenie wykazują cztery wskaźniki: mętność, żelazo i mangan oraz pierwiastek toksyczny - rtęć. Stężenia pozostałych zbadanych wskaźników są w większości znacznie niższe od obowiązującej normy dla wód do picia. W zbadanej wodzie z piezometru 1, zlokalizowanego tuż za granicą składowiska, na południowo-wschodnim kierunku odpływu wód podziemnych, stwierdzono podwyższoną 88

89 barwę i mętność oraz ponadnormatywne stężenie ołowiu, rtęci i manganu oraz podwyższoną zawartość siarczanów, kadmu oraz twardości ogólnej. Obecność ołowiu i rtęci w podwyższonej ilości, pierwiastków zaliczanych do toksycznych, oraz podwyższona zawartość siarczanów, kadmu i twardości ogólnej świadczy o negatywnym oddziaływaniu eksploatowanego składowiska na wody podziemne. Wysoka zawartość ołowiu jest wynikiem przede wszystkim wzmożonego ruchu samochodowego na drodze do wysypiska w związku z tym jego migracji przez niewielkiej miąższości warstwę osadów piaszczystych do wód gruntowych. Reasumując, stwierdza się iż po wieloletniej eksploatacji składowiska, szczególnie w piezometrze P-1, uwidocznił się jego negatywny wpływ na wody podziemne. Odnotowano w nim zarówno zdecydowane przekroczenia obowiązującej normy (4 wskaźniki) jak i znacznie podwyższone (przy granicy normy) stężenia niektórych pierwiastków (siarczanów, Cd, twardości og.) W piezometrze P-2 również odnotowano wpływ składowiska choć w zdecydowanie mniejszym stopniu. Wykonano projekt monitoringu i wykonano nowe piezometry Zadanie nr 10/KlIl: Zamknięcie i rekultywacja składowiska odpadów w miejscowości Czeluścin, gmina Pępowo Składowisko odpadów komunalnych w m. Czeluścin, eksploatowane od 1 lipca 1999 roku. Zarządzającym składowiskiem jest Urząd Gminy Pępowo. Jest to obiekt o powierzchni 1,1 ha i pojemności 33,6 tys. m 3, w tym powierzchnia czynna (obecnie eksploatowana) wynosi ok. 0,87 ha. Składowisko zlokalizowane jest na działkach 241/6 oraz 241/7. Od strony zachodniej i wschodniej składowisko w m. Czeluścin, gm. Pępowo przylega do dróg gruntowych gminnych, które prowadzą na pola producentów rolnych. Ponadto od strony zachodniej w pobliżu składowiska występują także tzw. otoczaki w postaci rozdrobnionej przeznaczone na materiał do budowy dróg. Od strony południowej występują tereny rolnicze, zaś od północy prywatne obszary leśne. W bezpośrednim otoczeniu składowiska nie występują żadne obiekty publiczne, dobra materialne i dobra kultury, nie ma też terenów zabudowy mieszkaniowej i terenów rekreacyjnych. Cały okoliczny obszar składowiska jest użytkowany wyłącznie dla celów gospodarki rolnej. Najbliższa zabudowa mieszkaniowa (wieś Czeluścin) oddalona jest o 800 m od składowiska, toteż obiekt ten nie stanowi zagrożenia dla okolicznej ludności. Składowisko podzielone jest na 2 kwatery: Kwatera I o pojemności 16,8 tys. m 3 ; kwatera typu nadpoziomowego z wałami ziemnymi o wysokości 2-2,5 m, obecnie zrekultywowana; Kwatera II o pojemności 16,8 tys. m 3 ; pojemność dyspozycyjna wynosi 8,8 tys. m 3, podzielona została na pole składowe nr 1 i nr 2 oraz część z odpadami starymi (wys. 1,0 m); kwatera czynna. Dno i częściowo skarpy obu kwater uszczelnione są geomembraną z folii PEHD o grubości 1,5 mm oraz zainstalowany został drenaż nafoliowy odcieków do zamkniętego zbiornika żelbetowego. Pola składowe nr 1 i 2 są oddzielone wałem poprzecznym o wysokości 1 metra. Wał jest zabezpieczony dodatkowo folią PEHD. Zanim wybudowano legalne składowisko odpadów komunalnych, teren ten był wykorzystywany pod wyrobisko piasku, zmienione w dzikie wysypisko. Podczas budowy legalnego składowiska wszystkie dzikie odpady (ok ton) zostały przesunięte na stronę zachodnią przeznaczona na składowisko (kwatera I). Odpady odpowiednio zagęszczono spycharką, a teren zrekultywowano. Rekultywacja polegała na pokryciu 89

90 kwatery 0,2 m warstwą piasku, w którym ułożono perforowaną rurę PE Ø113. Rura pełni funkcję odprowadzalnika biogazu. Na warstwę piasku nawieziono 0,3-0,4 m gliny, a całość obsiano trawą. Rzędna stropu zrekultywowanej kwatery w części środkowej wynosi 117 m n.p.m. Obecnie teren porośnięty jest niskimi chwastami. W tabeli poniżej została przedstawiona pełna charakterystyka obu kwater na składowisku w m. Czeluścin. Tab. 1-3 Charakterystyka obu kwater na składowisku w m. Czeluścin. KWATERA I - zrekultywowana POLE SKŁADOWE NR 1 POLE SKŁADOWE NR 2 Pojemność projektowana [ton] Obwałowania: -wysokość max [m] nad teren -rzędna obwałowania [m n.p.m.] Rzędne [m n.p.m.]: -dno kwatery -drenaż odcieków Miąższość odpadów średni. [m] w części środkowej 2,2-3,3 115,9 114,0-113,8 113,7-113,4 3,3-3,8 115,9 113,8-113,5 113,4-113,1 3,8 115,9 113,5-113,9 113,1-113,4 2,3 3,3 3,6 Rzędna stropu [m n.p.m.] 115,9-116,5 116,5-117,4 117,4 Ilość studni odgazowujących brak 1 na granicy pól 1 na granicy pól Na infrastrukturę składowiska składa się także: Droga dojazdowa umocniona tłuczniem; Plac wewnętrzny z płyt żelbetowych; Budynek socjalno-administracyjny; Brodzik dezynfekcyjny o pow. 27 m 2 ; Zbiornik bezodpływowy ścieków socjalno-bytowych; Boksy na segregowane odpady; Ogrodzenie z siatki na słupach betonowych; Zbiornik odcieków (żelbetowy) o średnicy 5 m z pompą recyrkulacji MS2 32R; Nafoliowe dreny odprowadzające ścieki z kwatery I i pól składowych o Ø113 mm; Komora rozrzutu ścieków z kwater składowania; Studnia zbiorcza na odcieki; Studnia przelewowa obok brodzika dezynfekcyjnego; Tymczasowe drogi wewnętrzne z płyt żelbetowych w rejonie wjazd-wyjazd; Przyłącze telefoniczne; Przyłącze elektroenergetyczne; Sieć hydrantowa dla recyrkulacji ścieków składowiskowych; Rów infiltracyjny; Brama wjazdowa; 3 piezometry poza ogrodzeniem składowiska: P1 na zachodnim skraju składowiska w odległości 25 m od wału, P2 w odległości 10 m na południe od zbiornika ścieków, P3 w rejonie boksów składowiska; wszystkie na dopływie; naturalna bariera ochronna - las sosnowy od strony placu wewnętrznego. Obiekty kubaturowe zajmują powierzchnię 15,4 m 2, natomiast obiekty inżynierskie 714,6 m 2. Całe składowisko jest obwałowane do rzędnej docelowej. Wewnętrzna strona wałów ziemnych została wykonana z odpadów silnie zmineralizowanych (po dzikim składowisku), zaś zewnętrzna z nasypu piasku i gliny z narzutem gleby porośniętej trawą. Nachylenie 90

91 skarp wynosi 1:1,5. Obwałowania kwater mogą być w trakcie eksploatacji kwater podwyższane. Infrastruktura techniczna: Sprzęt gaśniczy; Sieć hydrantowa do pompowania ścieków składowiskowych w wypadku pożaru; Agregat spalinowy napędu prądnicy zasilającej pompę ściekową. Składowanie odpadów Skład odpadów to: frakcja mineralna - 59,6%, frakcja organiczna 21,4%, tworzywa 10,4%, frakcja szklana 3,1%, odpady spożywcze 1,5%, papier, szmaty i tektura 4,0%, Frakcja powyżej 10 mm stanowi ponad 65. Docelowa rzędna składowania odpadów znajduje się na poziomie 118 m n.p.m. Instalacja odciekowa Ścieki składowiskowe (odcieki) zbierane są z pól składowych za pomocą systemu drenowego. Nachylenie spągów obu pól składowych oraz kwatery I umożliwia prawidłowy spływ ścieków poprzez dreny nafoliowe do żelbetowego zbiornika retencyjnego o średnicy 5,0 m. Ścieki dalej podlegają recyrkulacji, toteż za pośrednictwem pompy MS2 32R są przepompowywane do rurociągu hydrantami na pole składowe nr 1. Przy eksploatacji pola nr 2 zmieni się kierunek ścieków, które będą gromadzone w zbiorniku żelbetowym. Wody deszczowe z pola składowego nr 2 dostają się poprzez system drenu zlokalizowanego po stronie północnej od wału poprzecznego do komory rozrządu i dalej spływają do pobliskiego rowu infiltracyjnego, który wprowadza deszczówkę do gruntu. Instalacja odgazowująca Ze względu na biogaz powstający w wyniku procesów biochemicznych składowisko zostało wyposażone na dnie kwatery I (zrekultywowanej) i pola składowego nr 1 i 2 w wał kamienny, którym odprowadzany jest biogaz do studni odgazowującej. Pozostałymi dokumentami warunkującymi wykonanie zadania na postawie których zostały przygotowane założenia techniczne rekultywacji składowiska odpadów w Czeluścinie są: Kopia mapy zasadniczej w skali 1:1000; Plan Gospodarki Odpadami dla gm. Pępowo; Przegląd ekologiczny składowiska odpadów komunalnych w Czeluścinie, gm. Pępowo, październik 2002; Instrukcja eksploatacji składowiska odpadów komunalnych w Czeluścinie, gm. Pępowo, październik 2002 r.; Projekt budowlany wysypiska odpadów komunalnych dla gm. Pępowo, woj. Leszczyńskie, 1996 r.; Dokumentacja określająca warunki hydrogeologiczne w związku z projektowaniem gminnego składowiska odpadów w rejonie wsi Czeluścin, Poznań, styczeń 1996 r.; Projekt prac geologicznych dla określenia warunków hydrogeologicznych w związku z projektowaniem gminnego składowiska odpadów w rejonie wsi Czeluścin, Poznań, październik 1995 r.; Realizacja systemu gospodarki odpadami i osadami ściekowymi dla miasta Leszna i gmin subregionu leszczyńskiego Studium wykonalności, Zielona Góra, lipiec 2004r; Koncepcja organizacji system u zamykania składowisk, Zielona Góra 2004; Decyzja Komisji Wspólnot Europejskich z dnia 13-XII-2005 r. w sprawie przyznania pomocy w ramach Funduszu Spójności dla Grupy Projektów pn. Gospodarka odpadami i osadami ściekowymi w Lesznie nr 2004/PL/16/C/PE/035; Aktualizacja koncepcji organizacji systemu zamykania składowisk, Leszno,

92 Zgodnie z przyjętym harmonogramem kierunków deponowania odpadów na składowiskach należących do systemu zapełnienie dysponowanej pojemności na składowisku odpadami innymi niż niebezpieczne i obojętne będzie następować do 30 czerwca 2009 roku w następujący sposób (podane objętości odpadów odnoszą się do odpadów zagęszczonych do 0,65Mg/m³): o Dowóz odpadów z gminy Pępowo m 3 /rok o Dowóz odpadów z gminy Pogorzela m 3 /rok o Dowóz odpadów z gminy Pępowo m 3 /rok o Dowóz odpadów z gminy Pogorzela m 3 /rok o Dowóz odpadów z gminy Gostyń m 3 /rok o Dowóz odpadów z gminy Pępowo m 3 /rok o Dowóz odpadów z gminy Pogorzela m 3 /rok o Dowóz odpadów z gminy Rawicz m 3 /rok o Dowóz odpadów z gminy Miejska Górka m 3 /rok o Dowóz odpadów z gminy Gostyń m 3 /rok o Dowóz odpadów z gminy Bojanowo m 3 /rok o Dowóz odpadów z miasta Leszna m 3 /rok Charakterystyka hydrogeologiczna Teren składowiska odpadów komunalnych w m. Czeluścin, w gm. Pępowo wpisany jest w krajobraz morenowy Wysoczyzny Leszczyńskiej należącej do subregionu zwanego Równiną Koźmińską. Struktura terenu ma charakter płaski, lokalnie pagórkowaty, delikatnie opadający ku dolinie rzeki Orli. Teren obiektu znajduje się na poziomie rzędnych 112,5-115,0 m n.p.m., natomiast w dolinie Orli wynosi 102,0-104,6 m n.p.m. Hydrogeologia W rejonie Czeluścina, wody podziemne występują w partiach piaszczystych utworów czwartorzędowych i trzeciorzędowych. W utworach czwartorzędowych tworzą one dwa poziomy wodonośne gruntowy i wgłębny. Poziom gruntowy występuje w osadach eolicznych w pasach zwydmień, w spiaszczonych, przypowierzchniowych partiach glin morenowych oraz w dolinach strumienia Pasieka i rzeki Orli, gdzie związany jest z rzecznymi osadami piaszczysto-żwirowymi tych dolin i przylegającymi do niej tarasami. Obecnie jest eksploatowany sporadycznie. W rejonie składowiska w Czeluścinie występuje on w pokrywie wydmowej. W otworze penetracyjnym wykonanym w listopadzie 1993r. na zachodnim, najniższym skraju składowiska, swobodne zwierciadło wody zalegało na głębokości 0,9 m. W innych partiach składowiska zalega ono na głębokości do 3,0 m w zależności od morfologii terenu. Pojawia się on też na powierzchni terenu w dołach powyrobiskowych we wschodniej części składowiska. Zasilanie tego poziomu następuje wyłącznie na drodze infiltracji opadów. Poziom wgłębny występuje w rzecznych osadach piaszczysto-żwirowych dolin kopalnych. W utworach czwartorzędowych nie występują wody podziemne wgłębne. Zasilanie tego poziomu następuje na drodze infiltracji opadów przesączających się z poziomu gruntowego przez kompleks glin zwałowych. Bazą drenażu jest rzeka Orla. W utworach trzeciorzędowych wody podziemne rozpoznano w osadach piaszczystych miocenu środkowego. Strop tych osadów zalega na głębokości poniżej 135 m. Tworzą one 92

93 regionalny, mioceński (wgłębny) poziom wodonośny. W rejonie Czeluścina poziom ten powinien wystąpić na głębokości poniżej 150m, a subartezyjskie zwierciadło wody na głębokości 25 m. Parametry hydrogeologiczne: współczynnik filtracji k = 0,1-0,2 m/h, przewodność 2 3 m 2 /h. Z pojedynczego otworu można uzyskać wydajność do Q = 45,0m 3 /h. Poziom wód podziemnych wgłębnych w utworach trzeciorzędowych są mocno zabarwione, a przez to nie eksploatowane. Zasilanie poziomu trzeciorzędowego następuje poprzez przeciekanie wód z poziomów czwartorzędowych przez kompleks osadów słabo i bardzo słabo przepuszczalnych. Z uwagi na miąższy kompleks tych osadów zasilanie to jest znacznie ograniczone. Wg badań modelowych moduł zasilania jest bardzo niski i wynosi 0,2-0,3 m 3 /h 1km 2. Regionalną bazą drenażu poziomu trzeciorzędowego - mioceńskiego jest rzeka Barycz. Od strony wschodniej od składowiska w Czeluścinie w odległości 5,5 km znajduje się rzeka Orla wraz z jej prawobrzeżnym dopływem Pasieką. Od strony północnej i południowej występują dwa rowy, których zadaniem jest odwodnienie terenu składowiska Monitoring lokalny Na składowisku w m. Czeluścin, w gm. Pępowo monitoring lokalny prowadzony jest w sieci 3 piezometrów, ujmujących poziom wód gruntowych (niesystematycznie). Przeprowadzone zostały jedynie badania wpływu składowiska na środowisko wód podziemnych. Wyniki badań gruntowych wód podziemnych zostały wykonane w 1995 roku jeszcze przed budową składowiska oraz w 2002 roku podczas eksploatacji skadowiska. Najnowsze (z 2002 roku) badania wykazały, że w rejonie składowiska zanieczyszczenia wód podziemnych amoniakiem, potasem i żelazem ogólnym są przekroczone. Według autorów Przeglądu ekologicznego przypuszcza się, że zanieczyszczenia wód podziemnych mają związek z występowaniem we wcześniejszym okresie dzikiego składowiska odpadów. Nie zostały jednak przeprowadzone badania wgłębnych wód podziemnych. Na składowisku w Czeluścinie, gm. Pępowo nie przeprowadzono badań na obecność metanu w biogazie oraz jakości ścieków wysypiskowych Zadanie nr 11/KIII: Zamknięcie i rekultywacja składowiska odpadów w miejscowości Krzemieniewo, gmina Krzemieniewo Składowisko w Krzemieniewie zostało wykonane zgodnie z decyzją o warunkach zabudowy i zagospodarowania terenu wydaną przez Wójta Gminy Krzemieniewo Nr RRG-7331/116/96 z dnia r. oraz z decyzją pozwoleniem na budowę wydanym przez Kierownika Urzędu Rejonowego w Lesznie Nr NB-7351/K/52/97 z dnia r. Do dnia 31 grudnia 2006 r. zarządzającym składowiskiem odpadów w Krzemieniewie była Spółdzielnia Kółek Rolniczych Krzemieniewo, Nowy Belęcin 23, natomiast z dniem 1 stycznia 2007 roku funkcję tą objął Miejski Zakład Oczyszczania Sp. z o.o. z siedzibą w Lesznie. Obecnie funkcjonująca kwatera o powierzchni 1,25 ha (do dalszych prac przyjęto powierzchnię z mapy powierzchnia po wewnętrznej granicy składowania odpadów 1,0925 ha) została zabezpieczona geomembraną PEHD o grubości 2 mm. W celu jej zabezpieczenia przed uszkodzeniami mechanicznymi i w celu ułożenia drenażu odcieków 93

94 wykonano obsypkę z piasku średniego o grubości 30 cm. Kwatera składowa ograniczona jest wałem o rzędnej korony 117,5 m npm i nachyleniem skarp wynoszącym 1:3 od strony składowanych odpadów i 1:2 od strony ogrodzenia. Drenaż odsączający wykonany został z rur perforowanych DUO o średnicy 117/100 mm. Odcieki ze składowiska kierowane są grawitacyjnie rurociągiem PEHD o średnicy 160 mm do zbiornika odcieków o objętości 60 m³. W celu odgazowywania składowiska wykonano 2 studnie odgazowujące o średnicy 1,0 m. W związku z niskim poziomem wód gruntowych w obrębie składowiska wykonano zbiornik infiltracyjny wód podziemnych o rzędnej dna wynoszącej 110 m npm. Zbiornik ma kształt prostokąta o wymiarach dna 30,0 x 40,0 m, głębokości 5 m, ze skarpami o nachyleniu 1:2. W celu czasowego magazynowania surowców odpadowych takich jak szkło, złom, papier, szmaty, tworzywa sztuczne na terenie składowiska zlokalizowano zestaw 3 boksów o łącznym wymiarze 20,25 m x 4,50. Wysokość boksów wynosi 1,80 m. Na trasie drogi wyjazdowej ze składowiska w ciągu drogi wewnętrznej został zlokalizowany brodzik dezynfekcyjny, wykonany jako betonowe koryto o długości 11,0 m, szerokości 3,4 m i głębokości 0,32 m. Do celów socjalnych, biurowych i gospodarczych na terenie składowiska ustawiono kontener socjalny wyposażony w następujące pomieszczenia: dyżurkę, WC z umywalką, szatnie z magazynem podręcznym. Do kontenera doprowadzono wodę oraz wykonano kanalizację sanitarną z odprowadzeniem do bezodpływowego zbiornika (szamba) o pojemności około 2m³. Kontener socjalny posiada zasilanie energetyczne doprowadzone linią kablową. Na terenie składowiska wykonano ogrodzenie z siatki stalowej o wysokości 2 m z bramą wjazdową. Konieczność zamknięcia i rekultywacji składowiska odpadów w Krzemieniewie wynika z ustawy z dnia 27 kwietnia 2001 r. o odpadach oraz Rozporządzenia Ministra Środowiska z dnia r. w sprawie szczegółowych wymagań dotyczących lokalizacji, budowy, eksploatacji i zamknięcia, jakim powinny odpowiadać poszczególne typy składowisk odpadów. Składowisko odpadów w Krzemieniewie jest składowiskiem odpadów innych niż niebezpieczne i obojętne i zgodnie z ww. rozporządzeniem, w procesie zamknięcia składowiska lub jego części wykonuje się prace rekultywacyjne w sposób zabezpieczający składowisko odpadów przed jego szkodliwym oddziaływaniem na wody powierzchniowe i podziemne oraz powietrze. Pozostałymi dokumentami warunkującymi wykonanie zadania na podstawie których zostały przygotowane założenia techniczne rekultywacji składowiska odpadów w miejscowości Krzemieniewo są: Plan Gospodarki Odpadami dla Województwa Wielkopolskiego, Plan Gospodarki Odpadami dla Powiatu Leszczyńskiego, Plany Gospodarki Odpadami dla Gminy Krzemieniewo, Instrukcja eksploatacji składowiska odpadów komunalnych wykonana w kwietniu 1998r. przez GEOKOM Sp.z o.o., ul. Słowińska 26/15, Poznań, Raport z badań monitoringowych wód gruntowych w rejonie wysypiska odpadów komunalnych Krzemieniewo wykonany w styczniu 1998 r. przez GEOKOM Sp.z o.o., ul. Słowińska 26/15, Poznań, Przegląd Ekologiczny Składowiska Odpadów Komunalnych KRZEMIENIEWO wykonany w sierpniu 2002 r. przez mgr inż. Mariana Bartkowiaka, Projekt techniczny składowiska odpadów komunalnych Krzemieniewo wykonany w 1997r. przez GEOKOM Sp.z o.o., ul. Słowińska 26/15, Poznań, Dodatek do dokumentacji hydrologicznej z 1995 r. w rejonie składowiska odpadów w Krzemieniewie pow. Leszczyński wykonany w styczniu 2005 r. przez GEOKOM Sp. z o.o. ul. Piątkowska 87A/21, Poznań, 94

95 Realizacja systemu gospodarki odpadami i osadami ściekowymi dla miasta Leszna i gmin subregionu leszczyńskiego Studium wykonalności, Zielona Góra, lipiec 2004r; Koncepcja organizacji system u zamykania składowisk, Zielona Góra 2004; Decyzja Komisji Wspólnot Europejskich z dnia 13-XII-2005 r. w sprawie przyznania pomocy w ramach Funduszu Spójności dla Grupy Projektów pn. Gospodarka odpadami i osadami ściekowymi w Lesznie nr 2004/PL/16/C/PE/035 Aktualizacja koncepcji organizacji systemu zamykania składowisk, Leszno, Zgodnie z przyjętym harmonogramem kierunków deponowania odpadów - zapełnienie dyspozycyjnej pojemności na składowisku będzie następować odpadami zmieszanymi do r. w następujących ilościach (podane objętości odpadów odnoszą się do odpadów zagęszczonych do 0,65Mg/m³): Dowóz odpadów z gminy Krzemieniewo w 2007 r m³ Dowóz odpadów z gminy Krzemieniewo w 2008 r m³ Dowóz odpadów z miasta Leszno w 2008 r m³ Dowóz odpadów z gminy Krzywiń w 2008 r m³ Dowóz odpadów z gminy Krzemieniewo w 2009 r m³ Dowóz odpadów z gminy Krzywiń w 2009 r. 934 m³ Łącznie odpadów zagęszczonych do 0,65Mg/m³ m³ Charakterystyka hydrogelogiczna Składowisko w Krzemieniewie jego lokalizacja - zalicza się do makroregionu Nizina Południowo-Wielkopolska mezoregionu Wysoczyzna Kaliska. Teren składowiska zlokalizowany został na wysoczyźnie morenowej płaskiej o rzędnych osiągających 115,5 m npm. Na północ i południowy zachód od składowiska rozciągają się terasy zalewowe. Przez działkę nr 954 przebiega dział wodny między Kanałem Obry oddalonym o około 7,5 km na północ i Rowem Polskim płynącym około 10,5 km na południe. Obszar wokół składowiska pozbawiony jest całkowicie rzek i cieków. Na północ i południe w odległości około 0,5 2 km od składowiska rozpościera się gęsta sieć rowów melioracyjnych przebiegających przez grunty orne jak też leśno-łąkowe. Odwierty rozpoznawcze wykazały występowanie poziomu wód gruntowych. Zalega on w warstwie piasku, pospółki i żwiru na głębokości 1,1 m ppt 1,9 m ppt. Strumień wód gruntowych jest rozbieżny na południe i wschód. Pod tą warstwą występuje około 50 metrowa seria glin zwałowych stanowiąca spąg czwartorzędu. W gliniastych utworach nie występuje warstwa wodonośna. Na głębokości m ppt zalega trzeciorzędowy poziom wodonośny Monitoring lokalny Na składowisku w Krzemieniewie prowadzone są badania monitoringowe w 3 piezometrach ujmujących poziom wód gruntowych oraz w 2 studniach odgazowujących. Na podstawie wykonanych badań w 1994r. w 1998r. (piezometry P-1 i P-2) oraz w 2002 i 2004r. (studnia kopana S-1, piezometry P-1 i P-2) oceniono jakość wód gruntowych. W latach nie stwierdzono obecności najbardziej toksycznych związków jak: siarczki, cyjanki, fenole, rtęć i arsen, a miedź, ołów, nikiel, kadm, chrom i cynk wystąpiły w śladowych 95

96 ilościach. W 1994r. jako zanieczyszczenie należy przyjąć chlorki, azotany, sód i siarczany pochodzące z nawożenia gruntów rolnych. W 1998r. wody gruntowe o odczynie lekko alkalicznym miały nadal wysokie stężenia azotanów (P-1) przy niskich stężeniach azotynów i amoniaku, a stężenia siarczanów zróżnicowały się w granicach mg/l. Znacznemu obniżeniu uległy stężenia chlorków do 9-72 mg/l i sodu do 9-23 mg/l. W latach r. stwierdzono: obniżenie odczynu do lekko kwaśnego (6,4-6,5 ph), NO3 (z do 0,02 mg/1), żelaza (0,65-3,8 do 0,02-0,22 mg/l), wzrost utlenialności do 12,6-16,2 mg/l, suchej pozostałości do mg/l w P-1 i P-2, niskie stężenia sodu (37,6-39,3 mg/l), potasu (3,4-5,5) mg/l) przy średniej przewodności ( µs/cm), wahania stężeń chlorków (20-108,6 mg/l), siarczanów mg/l) i manganu (0,02-0,58 mg/l) Zadanie nr 12/KIII: Zamknięcie i rekultywacja składowiska odpadów w miejscowości Moraczewo, gmina Rydzyna Składowisko odpadów komunalnych zlokalizowane jest na gruntach wsi Moraczewo, gmina Rydzyna. Przed komunalizacją tego obszaru zajmowało działki nr 86/1, 86/3 i 86/5. Obecnie teren składowiska leży na terenie działki nr 475 o powierzchni 1,925 ha oraz działki nr 87/1 o powierzchni 0,083 ha. Składowisko posiada pozwolenie na budowę nr NB 7351a/59/R/92 z dnia r. wydane przez Kierownika Urzędu Rejonowego w Lesznie zezwalającą na budowę inwestycji obejmującej budowę wysypiska odpadów stałych, kompostownię oraz zaplecze. Składowisko założone zostało w wyrobisku po eksploatacji kruszywa naturalnego. Składowisko zostało wyposażone w budynek socjalno-gospodarczy oraz boksy na surowce. Teren składowiska został ogrodzony siatką stalową o wysokości 2,0 m. Obecnie użytkowana kwatera ograniczona jest z 3 stron wałem ziemnym o wysokości 2 metrów obsianym trawą. W 2005 roku na terenie składowiska zlokalizowano brodzik dezynfekcyjny o wymiarach 10,0 x 3,0 m. Użytkownikiem i administratorem obiektu był Zakład Gospodarki Komunalnej i Mieszkaniowej, ul. Rynek 1, Rydzyna, natomiast z dniem 1 kwietnia 2007 roku funkcję tą objął Miejski Zakład Oczyszczania Sp. z o.o. z siedzibą w Lesznie. Konieczność zamknięcia i rekultywacji składowiska odpadów w Moraczewie wynika z ustawy z dnia 27 kwietnia 2001 r. o odpadach oraz Rozporządzenia Ministra Środowiska z dnia r. w sprawie szczegółowych wymagań dotyczących lokalizacji, budowy, eksploatacji i zamknięcia, jakim powinny odpowiadać poszczególne typy składowisk odpadów. Składowisko odpadów w Moraczewie jest składowiskiem odpadów innych niż niebezpieczne i obojętne i zgodnie z ww. rozporządzeniem, w procesie zamknięcia składowiska lub jego części wykonuje się prace rekultywacyjne w sposób zabezpieczający składowisko odpadów przed jego szkodliwym oddziaływaniem na wody powierzchniowe i podziemne oraz powietrze. Pozostałymi dokumentami warunkującymi wykonanie zadania na podstawie których zostały przygotowane założenia techniczne rekultywacji składowiska odpadów w miejscowości Moraczewo są: Plan Gospodarki Odpadami dla Województwa Wielkopolskiego, 96

97 Plan Gospodarki Odpadami dla Powiatu Leszczyńskiego, Plan Gospodarki Odpadami dla Gminy Rydzyna, Instrukcja eksploatacji składowiska odpadów komunalnych wykonana w grudniu 2002 r. przez mgr inż. Mariana Bartkowiaka, ul. Niepodległości 138, Leszno, Przegląd Ekologiczny Składowiska Odpadów w Moraczewie wykonany w czerwcu 2002r. przez mgr inż. Mariana Bartkowiaka, ul. Niepodległości 138, Leszno, Dokumentacja określająca warunki hydrogeologiczne w rejonie składowiska odpadów w Moraczewie wykonana w kwietniu 2005 r. przez progeo Sp. z o.o., ul. Energetyczna 8/7, Wrocław dokumentacja wynikowa z instalacji piezometrów. Projekt prac geologicznych dla określenia warunków hydrogeologicznych w rejonie składowiska odpadów komunalnych w Moraczewie wraz z projektem sieci monitoringu lokalnego wód powierzchniowych i podziemnych wykonany w styczniu 2004 r. przez mgr inż. Tadeusz Krzyśków, Realizacja systemu gospodarki odpadami i osadami ściekowymi dla miasta Leszna i gmin subregionu leszczyńskiego Studium wykonalności, Zielona Góra, lipiec 2004r; Koncepcja organizacji system u zamykania składowisk, Zielona Góra 2004; Decyzja Komisji Wspólnot Europejskich z dnia 13-XII-2005 r. w sprawie przyznania pomocy w ramach Funduszu Spójności dla Grupy Projektów pn. Gospodarka odpadami i osadami ściekowymi w Lesznie nr 2004/PL/16/C/PE/035, Aktualizacja koncepcji organizacji systemu zamykania składowisk, Leszno, Zgodnie z przyjętym harmonogramem kierunków deponowania odpadów - zapełnienie dyspozycyjnej pojemności na składowisku będzie następować odpadami zmieszanymi do r. w następujących ilościach (podane objętości odpadów odnoszą się do odpadów zagęszczonych do 0,65Mg/m³): o Dowóz odpadów z gminy Krzemieniewo w 2007 r m³ o Dowóz odpadów z gminy Krzemieniewo w 2008 r m³ o Dowóz odpadów z miasta Leszno w 2008 r m 3 o Dowóz odpadów z gminy Krzywiń w 2008 r m³ o Dowóz odpadów z gminy Krzemieniewo w 2009 r m³ o Dowóz odpadów z gminy Krzywiń w 2009 r. 934 m³ Łącznie odpadów zagęszczonych do 0,65Mg/m³ m³ Charakterystyka hydrogeologiczna Pod względem morfologicznym teren składowiska i tereny przyległe położone są w obrębie makroregionu Nizina Południowo Wielkopolska, mezoregionu Wysoczyzny Leszczyńskiej. Cały obszar położony jest przy południowej granicy pradoliny żerkowsko rydzyńskiej. Z uwagi na budowę geologiczną, wyróżnić tutaj można poziomy wodonośne: gruntowy i wgłębny (międzyglinowy). Poziom wód gruntowych cechuje duża zmienność reżimu i zmienne w czasie warunki drenażu i zasilania. Poziom zasilany jest w głównej mierze poprzez infiltrację opadów, a jedynie w dolinach rzecznych z poziomów wód wgłębnych oraz z wód powierzchniowych. Poziom ten zasila na drodze przesączania i przepływów międzywarstwowych niżej zalegające poziomy wodonośne. 97

98 W poziomie wgłębnym wydziela się trzy warstwy wodonośne międzyglinowe : dolną i górną oraz lokalnie podglinową. Poziom międzygiinowy górny występuje na południe od Rydzyny, a międzygiinowy dolny na północ od Rydzyny. Najbliżej składowiska jest studnia w Kłodzie Mł. ujmująca wody tego poziomu. Stwierdzono występowanie dwóch warstw międzyglinowych (0,3 i 0,8 m) oraz warstwy podglinowej miąższości 9 m. Innym ujęciem bazującym na poziomie międzyglinowym górnym jest ujęcie w Kaczkowie (5,7 m miąższości). W rejonie składowiska występuje poziom gruntowy związany z utworami piaszczysto - żwirowymi doliny Rowu Polskiego. Zwierciadło o charakterze swobodnym kształtuje się na głębokości 2,2-2.5 m p.p.t. Pomierzone zwierciadło wody w piezometrze w dniu r. występuje na głębokości 0,85 m p.p.t.. Rzędne zwierciadła wody w rejonie wysypiska 83,4 m npm w części południowej do 82,1 m npm przy północy. Pod względem hydrograficznyrn teren wysypiska w Moraczewie zlokalizowany jest w zlewni Rowu Polskiego. Rów Polski płynie pradoliną żerkowsko rydzyńską. Odcinek dolnego biegu rzeki jest zabagniony i zatorfiony. Na tym odcinku rzeka jest połączona licznymi kanałami i niewielkimi naturalnymi ciekami z Śląskim Rowem Monitoring lokalny Sieć monitoringu lokalnego na składowisku w Moraczewie obejmuje 3 piezometry badające poziom wód gruntowych. Badania prowadzone są sporadycznie. Badania fizykochemiczne wód podziemnych wykazały w generalnej klasyfikacji niską jakość. Próbka z otworu P-2 określającego tło hydrogeochemiczne obszaru mieści się w najniższej V klasie jakości. Badanie wykazało ponadnormatywną jakość dla azotynów oraz podwyższoną zawartość azotanów i OWO. Próbki zlokalizowane na kierunku spływu wód z temu składowiska mieściły się w IV klasie jakości. Analizy wykazały ponadnormatywne stężenia sodu (V klasa) oraz podwyższone stężenie amoniaku w próbce P-1. Pozostałe analizowane parametry mieściły się klasach od I do III. Badania na obecność metali ciężkich i związków WWA nie wykazały podwyższonych stężeń (w większości stężenia poniżej granicy detekcji). W porównaniu do dopuszczalnych stężeń substancji zanieczyszczających wody podziemne nie stwierdzono żadnych przekroczeń. Badania laboratoryjne wód powierzchniowych wykazały brak wpływu analizowanego obiektu na jakość wód powierzchniowych. Nie obserwuje się znaczącego wzrostu parametrów mogących świadczyć o oddziaływaniu składowiska na wody powierzchniowe wraz z kierunkiem spływ tych wód. Zgodnie z klasyfikacja wód powierzchniowych obie badane próbki mieszczą się w III klasie jakości (wody o zadowalającej jakości) Zadanie nr 13/KIII: Zamknięcie i rekultywacja składowiska odpadów w miejscowości Brenno Pole, gmina Wijewo Składowisko odpadów w Brennie gmina Wijewo zlokalizowane jest na działce ewidencyjnej Nr 809/4 stanowiącej własność Gminy Wijewo. Wjazd na kwaterę odbywa się drogą umocnioną płytami drogowymi o wymiarach 3,00 x 1,50 x 0,18 m. Kwatera składowiskowa to obiekt wgłębny o średniej głębokości od poziomu terenu 4,70 m i nachyleniu skarp 1:2. Całkowita powierzchnia terenu wynosi 1,5 ha, z czego kwatera składowiskowa zajmuje powierzchnię 1,2 ha. Po zliczeniu z mapy wykonanej w skali 1:500 po wewnętrznej granicy składowania odpadów powierzchnia zajmowana przez odpady to około 9596 m². 98

99 Powierzchnia kwatery - dno i skarpy uszczelnione zostały folią hydroizolacyjną PEHD o grub. 2 mm. Na folii znajduje się warstwa ochronna i filtracyjna, w której znajduje się drenaż dla zebrania odcieków - zbieracz o średnicy 100 mm i sączki o średnicy 50 mm. Rozstawa sączków wynosi 14,0 m, spadek I = 3%o, spadek zbieracza I = 2,5%o. Odcieki spływają do zbiornika bezodpływowego wykonanego z rur żelbetowych Wipro o średnicy 1800 mm. Zbiornik przykryto płytą żelbetową typu PP /150. Dno zbiornika uszczelniono korkiem betonowym, na którym znajduje się płyta denna żelbetowa. Dla celów socjalnych i gospodarczych wykorzystuje się kontener socjalno-biurowy z podziałem na pomieszczenia: zaplecze socjalne, dyżurka, magazynek sanitarny, pomieszczenie pomocnicze. W celu gromadzenia ścieków sanitarnych wykonano szczelny zbiornik bezodpływowy z rur typu Wipro o głębokości 2,60 m. Brodzik dezynfekcyjny został wykonany jako zbiornik żelbetowy o wymiarach 3,30 x 10,00 m dostosowany do pasa drogowego oraz długości zapewniającej dwukrotny obrót kół pojazdu w płynie dezynfekcyjnym. Dla segregacji surowców wtórnych takich jak szkło, makulatura, szmaty czy tworzywa sztuczne wykorzystuje się typowe kontenery na placu magazynowo -składowym. W celu gromadzenia złomu zrealizowano boks (zasiek) o pow. 12,0 m² z typowych elementów żelbetowych, Do przechowywania sprzętu pracującego na składowisku wykonano wiatę jako konstrukcję stalową o wymiarach 5,0 x 4,0 m z dachem jednospadowym z płyt falistych. W celu manipulacji oraz odpowiedniej pracy składowiska w części południowo zachodniej składowiska zlokalizowano plac manewrowy. Został on umocniony płytami drogowymi o wymiarach 3,0 x 1,5 x 0,18 m na podsypce piaskowej o grubości 15 cm. Woda do składowiska doprowadzona jest z istniejącej sieci rurociągiem PCV. Na terenie składowiska znajduje się również hydrant. Energię elektryczną doprowadzono z istniejącej linii napowietrznej kablem podziemnym do placu manewrowo - składowego, gdzie zaprojektowano punkty świetlne oraz podłączenie do kontenera socjalnego. Ogrodzenie składowiska stanowi siatka o wysokości 2,0 m na słupkach stalowych, wbetonowanych w grunt. Od strony wjazdu zrealizowano bramę i furtkę typową wg projektu typowego KB Dojazd do składowiska zapewnia droga gminna. Natomiast wjazd do kwatery składowiska z placu manewrowo - składowego drogą ułożoną z płyt betonowych drogowych o wymiarach 3,0 x 1,50 x 0,18 m na podsypce piaskowej grubości 15 cm. Wzdłuż ogrodzenia (między ogrodzeniem, a krawędzią skarpy składowiska) zrealizowano 5- cio warstwowy pas zieleni izolacyjnej wykonany z nasadzeń drzew i krzewów. Drzewa: brzoza, topola, klon i wierzba. Krzewy: dzika róża, dziki bez czarny, akacja syberyjska, tamaryszek. Użytkownikiem i administratorem obiektu jest Urząd Gminy w Wijewie. Konieczność zamknięcia i rekultywacji składowiska odpadów w Brennie wynika z ustawy z dnia 27 kwietnia 2001 r. o odpadach oraz Rozporządzenia Ministra Środowiska z dnia r. w sprawie szczegółowych wymagań dotyczących lokalizacji, budowy, eksploatacji i zamknięcia, jakim powinny odpowiadać poszczególne typy składowisk odpadów. Składowisko odpadów w Brennie jest składowiskiem odpadów innych niż niebezpieczne i obojętne i zgodnie z ww. rozporządzeniem, w procesie zamknięcia składowiska lub jego części wykonuje się prace rekultywacyjne w sposób zabezpieczający składowisko odpadów przed jego szkodliwym oddziaływaniem na wody powierzchniowe i podziemne oraz powietrze. 99

100 Pozostałymi dokumentami warunkującymi wykonanie zadania na postawie których zostały przygotowane założenia techniczne rekultywacji składowiska odpadów w miejscowości Brenno Pole są: Plan Gospodarki Odpadami dla Województwa Wielkopolskiego, Plan Gospodarki Odpadami dla Powiatu Leszczyńskiego, Plan Gospodarki Odpadami dla Gminy Wijewo, Projekt budowy wysypiska odpadów komunalnych w miejscowości Brenno wykonany w 1994 r. przez GEOMEL Sp. z o.o., ul. Lipowa 69a/8, Leszno. Dokumentacja hydrogeologiczna dla wysypiska odpadów stałych w miejscowości Brenno wykonana w 1995 r. przez GEOKOM Sp. z o.o., ul. Słowiańska 26/15, Poznań. Przegląd Ekologiczny Wysypiska Stałych Odpadów Komunalnych dla gminy Wijewo w miejscowości Brenno wykonany w czerwcu 2002r. przez GEO-EKOL-BUD, ul. Wojciecha Bąka 13, Poznań, Instrukcja eksploatacji składowiska odpadów komunalnych w m. Brenno wykonana w grudniu 2002 r. przez GEO-EKOL-BUD, ul. Wojciecha Bąka 13, Poznań, Monitoring składowiska odpadów komunalnych w Brennie - sprawozdanie za rok 2005 wykonane przez BIPROWEL Sp. z o.o. ul. Dąbrowskiego 138, Poznań. Realizacja systemu gospodarki odpadami i osadami ściekowymi dla miasta Leszna i gmin subregionu leszczyńskiego Studium wykonalności, Zielona Góra, lipiec 2004r; Koncepcja organizacji system u zamykania składowisk, Zielona Góra 2004; Decyzja Komisji Wspólnot Europejskich z dnia 13-XII-2005 r. w sprawie przyznania pomocy w ramach Funduszu Spójności dla Grupy Projektów pn. Gospodarka odpadami i osadami ściekowymi w Lesznie nr 2004/PL/16/C/PE/035, Aktualizacja koncepcji organizacji systemu zamykania składowisk, Leszno, Zgodnie z przyjętym harmonogramem kierunków deponowania odpadów - zapełnienie dyspozycyjnej pojemności na składowisku będzie następować odpadami zmieszanymi do r. w następujących ilościach (podane objętości odpadów odnoszą się do odpadów zagęszczonych do 0,65Mg/m³): o Dowóz odpadów z gminy Wijewo w 2007 r m 3 o Dowóz odpadów z gminy Włoszakowice w 2007 r. 750 m 3 o Dowóz odpadów z gminy Święciechowa w 2007 r m 3 o Dowóz odpadów z gminy Wijewo w 2008 r m 3 o Dowóz odpadów z gminy Włoszakowice w 2008 r. 750 m 3 o Dowóz odpadów z gminy Święciechowa w 2008 r m 3 o Dowóz odpadów z gminy Lipno w 2008 r m 3 o Dowóz odpadów z gminy Wijewo w 2009 r. 534m 3 o Dowóz odpadów z gminy Włoszakowice w 2009 r. 375 m 3 o Dowóz odpadów z gminy Święciechowa w 2009 r m 3 o Dowóz odpadów z gminy Lipno w 2009 r. 781 m 3 o Dowóz odpadów z gminy Śmigiel w 2009 r m 3 o Dowóz odpadów z miasta Leszno w 2009 r m 3 o Dowóz odpadów z gminy Osieczna w 2009 r m 3 Łącznie odpadów zagęszczonych do 0,65Mg/m³ m³ 100

101 Charakterystyka hydrogeologiczna Teren składowiska znajduje się w dorzeczu rzeki Młynówki Kaszczorskiej, będącej lewym dopływem Obrzańskiego Kanału Południowego. W odległości 500 m na wschód od składowiska znajduje się rynna glacjalna posiadająca rzędne 62,50-60,70 m npm., którą płyną cieki stale prowadzące wodę do jeziora Lincjusz, przez które przepływa wspomniana Młynówka. Jezioro Lincjusz należy do systemu jezior połączonych, rozciągających się w kierunku na pomoc od omawianego obszaru. Składowisko odpadów w Brennie zlokalizowane jest na jednym z istniejących tu pagórków. Profil geologiczny stropu czwartorzędu w podłożu lokalizacji składowiska odpadów w Brennie jest następujący: 0,0-0,6 - gleba piaszczysta - holocen 0,6-3,5 - pospółka - plejstocen 3,5-5,0 - piasek pylasty 5,0-6,0 -pospółka 6,0-12,0 - glina piaszczysta (piasek pylasty lub pospółka) Monitoring lokalny Zakres prowadzonego monitoringu lokalnego obejmuje badanie wód gruntowych w 3 piezometrach oraz w studni kopanej na terenie gospodarstwa rolnego oddalonego około 150 m od składowiska. Na terenie składowiska poziom wód gruntowych zalega na głębokości 1,5-5,2 m ppt. tj. na rzędnych 61,0-63,0 m npm. oraz charakteryzuje się swobodnym zwierciadłem wody. Przyczyną tego jest występujące tu okno hydrogeologiczne, gdzie następuje bezpośredni kontakt osadów fluwioglacjalnych zlodowacenia bałtyckiego i środkowopolskiego. Badania monitoringowe wykazał, że : - Woda z piezometru P-1 pod względem fizyko-chemicznym - niezanieczyszczona, mieszcząca się w III klasie zadawalającej jakości wód podziemnych, - Woda z piezometru P-2 - znacznie zanieczyszczona antropogenicznie związkami azotu w postaci azotanowej, mieszcząca się w V klasie złej jakości wód podziemnych, - Woda z piezometru P-3 pod względem fizyko-chemicznym - mało zanieczyszczona, mieszcząca się w III klasie zadawalającej jakości wód podziemnych, - Brak monitoringu gazu składowiskowego Ogólne właściwości funkcjonalno-użytkowe Zadanie nr 1/KIII: Zamknięcie i rekultywacja składowiska odpadów w miejscowości Trzebania, gmina Osieczna Składowisko odpadów w Trzebani gmina Osieczna jest składowiskiem odpadów innych niż niebezpieczne i obojętne. Docelowym etapem jest rekultywacja składowiska w kierunku 101

102 leśnym. Teren zrekultywowanego składowiska ma pełnić rolę wzbogacającą krajobraz poprzez stworzenie warunków do odtworzenia naturalnej fitocenozy leśnej. Zgodnie z Projektem rekultywacji cały zakres prac polegających na rekultywacji składowiska odpadów podzielono na dwie fazy: Faza -1 przygotowanie składowiska do zamknięcia, Faza - 2 rekultywacja. Głównym zadaniem fazy - 1 będzie dostarczenie ostatecznej ilości odpadów przeznaczonych do zdeponowania na składowisku. Etap ten został zakończony z dniem 31 grudnia 2006 r. z uwagi na zamknięcie składowiska. W dalszym ciągu robót wykonana zostanie faza - 2 zamierzenia inwestycyjnego tj. rekultywacja. Rekultywacja została podzielona na dwa etapy: Etap-I rekultywacja podstawowa - zamknięcie bryły składowiska, Etap-II rekultywacja szczegółowa zabudowa techniczna i biologiczna bryły składowiska. REKULTYWACJA Rekultywacja techniczna składowiska odpadów w Trzebani ma na celu powstrzymanie procesów degradacji elementów środowiska (wody, powietrza) poprzez ostateczne zamknięcie bryły składowiska. W tym celu składowisko w Trzebani zostanie wyposażone w: kompozytowy system uszczelnienia odpadów, system odgazowywania złoża odpadów, system odwodnienia składowiska. W celu odtworzenia warunków siedliskowych pozwalających na funkcjonowanie zbiorowiska roślinnego, składowisko w Trzebani zostanie poddane rekultywacji biologicznej polegającej na stworzeniu warstwy glebowej oraz wykonaniu siewu traw zadarniających i nasadzeń drzew oraz krzewów. Warstwa glebowo roślinna ma na celu ustabilizowanie konstrukcji zamkniętego składowiska Zadanie nr 2/KIII: Zamknięcie i rekultywacja składowiska odpadów w miejscowości Długie Nowe, gmina Święciechowa Składowisko odpadów w Długich Nowych gm. Święciechowa jest składowiskiem odpadów innych niż niebezpieczne i obojętne. Docelowym etapem jest rekultywacja składowiska w kierunku leśnym. Teren zrekultywowanego składowiska ma pełnić rolę wzbogacającą krajobraz. Istotnym elementem zagospodarowania terenu mającym wpływ na sposób prowadzenia robót na składowisku są - położone w bezpośrednim sąsiedztwie czaszy wywierzyska, powstałe po intensywnej eksploatacji kruszywa. Wyrobiska te w istotny sposób zakłócają lokalne uwarunkowania gruntowo wodne. W sposób negatywny oddziaływać będą również na rekultywowane składowisko. Dotyczy to w szczególności wybierzyska, które przylega do kwatery składowiska od strony północnej. Z tego kierunku kopalnia żwiru zbliżyła się bezpośrednio do zdeponowanych odpadów, tak że zaczęły się one osuwać do żwirowni. Pionowe krawędzie żwirowni są narażone na osuwanie, z tego też powodu aby przeciwdziałać niekontrolowanym osuwiskom właściciel terenu będzie musiał je ustabilizować. W celu minimalizacji negatywnego oddziaływania wybierzyska na rekultywowaną kwaterę przewidziano przemieszczenie odpadów zdeponowanych w bezpośrednim sąsiedztwie wybierzyska i odsunięcie krawędzi kwatery o ok. 12 m od istniejące krawędzi wybierzyska. 102

103 Proponowane rozwiązania przedstawiono na rycinach zmieszczonych poniżej. Ryc Rzut poziomy projektowanej rekultywacji kwatery odpadów innych niż niebezpieczne i obojętne w Długich Nowych, gm. Święciechowa. 103

104 Ryc Profile projektowanej rekultywacji kwatery odpadów innych niż niebezpieczne i obojętne w Długich Nowych, gm. Święciechowa Zadanie nr 3/KIII: Zamknięcie i rekultywacja składowiska odpadów w Rawiczu, gmina Rawicz Składowisko odpadów w Rawiczu gm Rawicz jest składowiskiem odpadów innych niż niebezpieczne i obojętne. Składowisko składa się z dwóch obszarów które można traktować jako wyodrębnione kwatery. Obszar 1 ma powierzchnię 2,97 ha i składa się z części poddanej wstępnej rekultywacji (o pow. około 0,63 ha) oraz części dotychczas eksploatowanej (o pow. około 2,34 ha) i średniej miąższości ok. 10,5 m. Teren o powierzchni 0,63 ha, stanowiący fragment Obszaru nr 1 jest zamkniętą kwaterą składowiska, która została pokryta warstwą wyrównawczą i zadarniona nie posiada uszczelnienia. Obszar 2 będący bezpośrednim przedłużeniem Obszaru 1 ma powierzchnię około 1,53 ha i średnią miąższość odpadów ok. 1,5 do 2 m. Sąsiaduje z nim teren o pow. ok. 0,7 ha na 104

105 którym występują odpady składowane w sposób niezorganizowany i który przewidziany jest w ramach rekultywacji do uporządkowania. Odpady na nim występujące przemieszczone będą do obszaru 2, a sam teren będzie miał zrekonstruowaną warstwę humusu i będzie obsiany trawą. Obszar 2 również będzie podlegał pracom związanym z końcowym ukształtowaniem polegającym na uregulowaniu krawędzi występowania odpadów i przemieszczeniu odpadów z krawędzi do wnętrza kwatery (krawędź występowanie odpadów charakteryzuje się niewielką miąższością poniżej 1 m). Na obszarze tym nie składowano odpadów od 20 lat a odpady zdeponowane charakteryzują się wysokim stopniem zmineralizowania. Rekultywacja techniczna składowiska odpadów w Rawiczu ma na celu ostateczne zamknięcie bryły składowiska i zabezpieczenie środowiska przed jego negatywnym wpływem. Składowisko zostanie wyposażone w: system uszczelnienia czaszy odpadów (na terenie obszaru 1), system odgazowywania złoża odpadów (na terenie obszaru 1), instalację unieszkodliwiania gazu wysypiskowego, system odwodnienia składowiska. Docelowym etapem jest rekultywacja składowiska w kierunku leśnym. Teren zrekultywowanego składowiska ma pełnić rolę wzbogacającą krajobraz Zadanie nr4/kili: Zamknięcie i rekultywacja składowiska odpadów w miejscowości Czerwona Wieś, gmina Krzywiń Składowisko odpadów w Czerwonej Wsi gmina Krzywiń jest składowiskiem odpadów innych niż niebezpieczne i obojętne. Docelowym etapem jest rekultywacja składowiska w kierunku leśnym. Teren zrekultywowanego składowiska ma pełnić rolę wzbogacającą lokalną fizjocenozę. Rekultywacja techniczna składowiska odpadów w Czerwonej Wsi ma na celu ostateczne zamknięcie bryły składowiska i zabezpieczenie środowiska przed jego negatywnym wpływem. Składowisko zostanie wyposażone w: - system uszczelnienia czaszy odpadów, - system pasywnego odgazowywania złoża odpadów, - system odwodnienia składowiska. W celu odtworzenia warunków siedliskowych pozwalających na funkcjonowanie zbiorowiska roślinnego, składowisko zostanie poddane rekultywacji biologicznej polegającej na stworzeniu warstwy glebowej oraz wykonaniu siewu traw zadarniających i nasadzeń drzew oraz krzewów Zadanie nr 5/KIIl: Zamknięcie i rekultywacja składowiska odpadów w miejscowości Dalabuszki, gmina Gostyń Składowisko odpadów w Dalabuszkach gm. Gostyń jest składowiskiem odpadów innych niż niebezpieczne i obojętne. Docelowym etapem jest rekultywacja składowiska w kierunku leśnym. Teren zrekultywowanego składowiska ma pełnić rolę wzbogacającą krajobraz. 105

106 Rekultywacja techniczna składowiska odpadów w Dalabuszkach ma na celu ostateczne zamknięcie bryły składowiska i zabezpieczenie środowiska przed jego negatywnym wpływem. Składowisko zostanie wyposażone w: system uszczelnienia czaszy odpadów, system odgazowywania złoża odpadów, instalację unieszkodliwiania gazu wysypiskowego, system odwodnienia składowiska. W celu odtworzenia warunków siedliskowych pozwalających na funkcjonowanie zbiorowiska roślinnego, składowisko zostanie poddane rekultywacji biologicznej polegającej na stworzeniu warstwy glebowej oraz wykonaniu siewu traw zadarniających i nasadzeń drzew oraz krzewów Zadanie nr 6/KIlI: Zamknięcie i rekultywacja składowiska odpadów w miejscowości Wydawy, gmina Poniec Składowisko odpadów w Wydawach jest składowiskiem odpadów innych niż niebezpieczne i obojętne. Docelowym etapem jest rekultywacja składowiska w kierunku leśnym. Teren zrekultywowanego składowiska ma pełnić rolę wzbogacającą lokalną fizjocenozę. Rekultywacja techniczna składowiska odpadów w Wydawach ma na celu ostateczne zamknięcie bryły składowiska i zabezpieczenie środowiska przed jego negatywnym wpływem. Składowisko zostanie wyposażone w: system uszczelnienia czaszy odpadów, system pasywnego odgazowywania złoża odpadów, system odwodnienia składowiska. W celu odtworzenia warunków siedliskowych pozwalających na funkcjonowanie zbiorowiska roślinnego, składowisko zostanie poddane rekultywacji biologicznej polegającej na stworzeniu warstwy glebowej oraz wykonaniu siewu traw zadarniających i nasadzeń drzew oraz krzewów Zadanie nr 7/Klll: Zamknięcie i rekultywacja składowiska odpadów w miejscowości Sowiny, gmina Bojanowo Składowisko odpadów w Sowinach jest składowiskiem odpadów innych niż niebezpieczne i obojętne. Docelowym etapem jest rekultywacja składowiska w kierunku leśnym. Teren zrekultywowanego składowiska ma pełnić rolę wzbogacającą lokalną fizjocenozę. Rekultywacja techniczna składowiska odpadów w Sowinach ma na celu ostateczne zamknięcie bryły składowiska i zabezpieczenie środowiska przed jego negatywnym wpływem. Składowisko zostanie wyposażone w: system uszczelnienia czaszy odpadów, system pasywnego odgazowywania złoża odpadów, system odwodnienia składowiska. W celu odtworzenia warunków siedliskowych pozwalających na funkcjonowanie zbiorowiska roślinnego, składowisko zostanie poddane rekultywacji biologicznej polegającej 106

107 na stworzeniu warstwy glebowej oraz wykonaniu siewu traw zadarniających i nasadzeń drzew oraz krzewów Zadanie nr 8/KIII: Zamknięcie i rekultywacja składowiska odpadów w miejscowości Koszanowo, gmina Śmigiel Składowisko odpadów w Koszanowie, gm. Śmigiel jest składowiskiem odpadów innych niż niebezpieczne i obojętne. Docelowym etapem jest rekultywacja składowiska w kierunku leśnym. Teren zrekultywowanego składowiska ma pełnić rolę wzbogacającą krajobraz. Rekultywacja techniczna składowiska odpadów w Koszanowie ma na celu ostateczne zamknięcie bryły składowiska i zabezpieczenie środowiska przed jego negatywnym wpływem. Składowisko zostanie wyposażone w: system uszczelnienia czaszy odpadów, system odgazowywania złoża odpadów, instalację unieszkodliwiania gazu wysypiskowego, system odwodnienia składowiska. Na zrekultywowanym składowisku gaz wysypiskowy będzie unieszkodliwiny poprzez spalanie w instalacji kolumny nadmiarowo-upustowej (tzw. pochodni do spalania biogazu). Ograniczy to negatywny wpływ składowiska na środowisko przyrodnicze. W celu odtworzenia warunków siedliskowych pozwalających na funkcjonowanie zbiorowiska roślinnego, składowisko zostanie poddane rekultywacji biologicznej polegającej na stworzeniu warstwy glebowej oraz wykonaniu siewu traw zadarniających i nasadzeń drzew oraz krzewów Zadanie nr 9/KIII: Zamknięcie i rekultywacja składowiska odpadów w miejscowości Karzec, gmina Krobia Składowisko odpadów w m. Karzec gm Krobia jest składowiskiem odpadów innych niż niebezpieczne i obojętne. Rekultywacja techniczna składowiska odpadów w Karcu ma na celu ostateczne zamknięcie bryły składowiska i zabezpieczenie środowiska przed jego negatywnym wpływem. Składowisko zostanie wyposażone w: system uszczelnienia czaszy odpadów, system pasywnego odgazowywania złoża odpadów, system odwodnienia składowiska. Docelowym etapem jest rekultywacja składowiska w kierunku leśnym. Teren zrekultywowanego składowiska ma pełnić rolę wzbogacającą krajobraz. W celu odtworzenia warunków siedliskowych pozwalających na funkcjonowanie zbiorowiska roślinnego, składowisko zostanie poddane rekultywacji biologicznej polegającej na stworzeniu warstwy glebowej oraz wykonaniu siewu traw zadarniających i nasadzeń drzew oraz krzewów. 107

108 Zadanie nr 10/KlIl: Zamknięcie i rekultywacja składowiska odpadów w miejscowości Czeluścin, gmina Pępowo Składowisko odpadów w Czeluścinie gm. Pępowo jest składowiskiem odpadów innych niż niebezpieczne i obojętne. Rekultywacja techniczna składowiska odpadów w Czeluścinie ma na celu ostateczne zamknięcie bryły składowiska i zabezpieczenie środowiska przed jego negatywnym wpływem. Składowisko zostanie wyposażone w: system uszczelnienia czaszy odpadów, system pasywnego odgazowywania złoża odpadów, system odwodnienia składowiska. Docelowym etapem jest rekultywacja składowiska w kierunku leśnym. Teren zrekultywowanego składowiska ma pełnić rolę wzbogacającą krajobraz. W celu odtworzenia warunków siedliskowych pozwalających na funkcjonowanie zbiorowiska roślinnego, składowisko zostanie poddane rekultywacji biologicznej polegającej na stworzeniu warstwy glebowej oraz wykonaniu siewu traw zadarniających i nasadzeń drzew oraz krzewów Zadanie nr 11/KIII: Zamknięcie i rekultywacja składowiska odpadów w miejscowości Krzemieniewo, gmina Krzemieniewo Składowisko odpadów w Krzemieniewie jest składowiskiem odpadów innych niż niebezpieczne i obojętne. Docelowym etapem jest rekultywacja składowiska w kierunku leśnym. Teren zrekultywowanego składowiska ma pełnić rolę wzbogacającą lokalną fizjocenozę. Rekultywacja techniczna składowiska odpadów w Krzemieniewie ma na celu ostateczne zamknięcie bryły składowiska i zabezpieczenie środowiska przed jego negatywnym wpływem. Składowisko zostanie wyposażone w: system uszczelnienia odpadów, system pasywnego odgazowywania złoża odpadów, system odwodnienia składowiska. W celu odtworzenia warunków siedliskowych pozwalających na funkcjonowanie zbiorowiska roślinnego, składowisko zostanie poddane rekultywacji biologicznej polegającej na stworzeniu warstwy glebowej oraz wykonaniu siewu traw zadarniających i nasadzeń drzew oraz krzewów Zadanie nr 12/KIII: Zamknięcie i rekultywacja składowiska odpadów w miejscowości Moraczewo, gmina Rydzyna Składowisko odpadów w Moraczewie jest składowiskiem odpadów innych niż niebezpieczne i obojętne. Docelowym etapem jest rekultywacja składowiska w kierunku leśnym. Teren zrekultywowanego składowiska ma pełnić rolę wzbogacającą lokalną fizjocenozę. 108

109 Rekultywacja techniczna składowiska odpadów w Moraczewie ma na celu ostateczne zamknięcie bryły składowiska i zabezpieczenie środowiska przed jego negatywnym wpływem. Składowisko zostanie wyposażone w: system uszczelnienia odpadów, system pasywnego odgazowywania złoża odpadów, system odwodnienia składowiska. W celu odtworzenia warunków siedliskowych pozwalających na funkcjonowanie zbiorowiska roślinnego, składowisko zostanie poddane rekultywacji biologicznej polegającej na stworzeniu warstwy glebowej oraz wykonaniu siewu traw zadarniających i nasadzeń drzew oraz krzewów Zadanie nr 13/KIII: Zamknięcie i rekultywacja składowiska odpadów w miejscowości Brenno Pole, gmina Wijewo. Składowisko odpadów w Brennie jest składowiskiem odpadów innych niż niebezpieczne i obojętne. Docelowym etapem jest rekultywacja składowiska w kierunku leśnym. Teren zrekultywowanego składowiska ma pełnić rolę wzbogacającą lokalną fizjocenozę. Rekultywacja techniczna składowiska odpadów w Brennie ma na celu ostateczne zamknięcie bryły składowiska i zabezpieczenie środowiska przed jego negatywnym wpływem. Składowisko zostanie wyposażone w: system uszczelnienia odpadów, system pasywnego odgazowywania złoża odpadów, system odwodnienia składowiska. W celu odtworzenia warunków siedliskowych pozwalających na funkcjonowanie zbiorowiska roślinnego, składowisko zostanie poddane rekultywacji biologicznej polegającej na stworzeniu warstwy glebowej oraz wykonaniu siewu traw zadarniających i nasadzeń drzew oraz krzewów Szczegółowe właściwości funkcjonalno-użytkowe wyrażone we wskaźnikach powierzchniowokubaturowych ustalone zgodnie z Polską Normą PN-ISO 9836:1997 Właściwości funkcjonalno użytkowe obiektów jakie zostaną wybudowane na składowiskach wyrażono we wskaźnikach powierzchniowo kubaturowych ustalone zgodnie z Polską Normą PN-ISO 9836:1997 Właściwości użytkowe w budownictwie. Określenie wskaźników powierzchniowych i kubaturowych. Poniższe tabele zawierą charakterystykę jakościowo ilościową wskaźników powierzchniowo kubaturowych rekultywowanych składowisk. Przedstawione wskaźniki powierzchniowo-kubaturowe i ich wartości w tabelach poniżej należy traktować jako przewidywane. 109

110 Zadanie nr 1/KIII: Zamknięcie rekultywacja składowiska odpadów w miejscowości Trzebania, gmina Osieczna Tab. 1-4 Przewidywana charakterystyka jakościowo- ilościowa wskaźników powierzchniowo- kubaturowych składowiska w miejscowości Trzebania, gm. Osieczna. Pozycja Wyszczególnienie Jedn Usunięcie(ścięcie i wykarczowanie) drzew i krzewów Formowanie i zagęszczanie hałdy odpadów odspajanie i przemieszczanie maszynami ziemnymi Nawiezienie i wbudowanie warstwy wyrównawczej grubości 0,2 m Uszczelnienie składowiska - ułożenie maty bentonitowej 5000g/m2 szt. obszar Przewidywana ilość 16 9 m³ m m Uszczelnienie składowiska - ułożenie folii PEHD grubości 1,5 mm (folia gładka i fakturowana) Zabezpieczenie warstwy uszczelniającej geowłókniną 250g/m2 Nawiezienie i wbudowanie warstwy drenażowej grubości 0,3 m Nawiezienie i wbudowanie warstwy podglebia grubości 0,8 m Nawiezienie i rozplantowanie warstwy humusowej grubości 0,1 m (+ nawóz) m m m 3 0 m m Zadarnienie mechaniczne m Zadarnienie ręczne skarp m Nasadzenia niską roślinnością i drzewami m Budowa przepustu o śred, 0,4 m i długości 10 m w miejscu kolizji rowu opaskowego i drogi technologicznej Budowa studzienek odgazowujących gł. 10 m na skarpach składowiska - w tym przejścia szczelne Budowa studzienek odgazowujących gł. 23 m na wierzchowinie składowiska - w tym przejścia szczelne szt 1 szt. 19 szt Wykonanie przyłączy ze studzien odgazowujących m Wykonanie przewodów ssawnych z rur ciśnieniowych PE do gazu o średnicy Dy/Di=90x73,6 mm m Budowa rowu opaskowego o wymiarach 2,24x0,5x1,41 m Nawiezienie i wbudowanie warstwy humusowej o grubości 0,05 m m³ Budowa 2 zbiorników na ścieki deszczowe m Budowa ogrodzenia o h=2,0 m z siatki stalowej i słupków z rury stalowej o średnicy 50x6mm i wysokości 2,00m Uporządkowanie terenu wokół składowiska w tym zadarnienie m m²

111 Zadanie nr 2/KIII: Zamknięcie i rekultywacja składowiska odpadów w miejscowości Długie Nowe, gmina Święciechowa Tab Przewidywana charakterystyka jakościowo- ilościowa wskaźników powierzchniowo kubaturowych składowiska w miejscowości Długie Nowe, gm. Święciechowa. Pozycja Wyszczególnienie Jedn. Przewidywana ilość 1. Usunięcie istniejących drzew i krzewów, tj. ścięcie i wykarczowanie m Uformowanie i wyrównanie kopca odpadów m Nawiezienie i wbudowanie warstwy wyrównawczouszczelniajacej 0,4 m 4. Nawiezienie i rozplantowanie gleby -ziemia próchniczna, humus 0,1 m 5. Zadarnienie mechaniczne wierzchowiny - wysianie mieszanki traw i wałowanie m m m Zadarnienie ręczne skarp jw m Nasadzenia niską roślinnością m Budowa studzienek odgazowujacych szt Budowa rowu opaskowego m Budowa zbiornika na ścieki deszczowe (w tym: barierka ochronna, studnia czerpna) m Budowa dróg technologicznych o nawierzchni tłuczniowej m Projekt monitoringu Kpl Wykonanie piezometrów m Uporządkowanie terenu wokół składowiska w tym zadarnienie m Na składowisku powstała skarpa o wysokości ponad 9 m i nachyleniu 1:0,5 z której obsypują się odpady do sąsiadującej żwirowni. W takich warunkach nie istnieje możliwość bezpiecznego zrekultywowania tej części kwatery bez przemieszczenia przynajmniej części odpadów i złagodzeniu skarpy tak aby przeciwdziałać procesom stokowym. Istnieje więc konieczność przemieszczenia odpadów z części północnej i złożenia ich w części centralnej, w której dotychczas odpady nie były składowane. W celu prawidłowego uformowania bryły kwatery przewiduje się również przemieszczenie części odpadów z uformowanych pryzm w części wschodniej i zachodniej kwatery składowiska. Łącznie przewiduje się, iż ok m 3 odpadów zostanie przemieszczonych w obrębie kwatery. Ponad to przewiduje się konieczność rozebrania ziemnego wału który był uformowany w części północnej kwatery. Żwir, który był wykorzystany do uformowania wału (około m 3 ) będzie można wykorzystać jako materiał do uformowania warstwy wyrównawczej. Przemieszczenia odpadów są niezbędne do prawidłowego uformowania kwatery odpadów oraz odsunięcia się od krawędzi żwirowni i ograniczenia zagrożenia wynikającego z możliwości wystąpienia procesów stokowych w krawędzi żwirowni. 111

112 Zadanie nr 3/KIII: Zamknięcie i rekultywacja składowiska odpadów w Rawiczu, gmina Rawicz Tab. 1-6 Przewidywana charakterystyka jakościowo- ilościowa wskaźników powierzchniowo kubaturowych składowiska w miejscowości Rawicz, gm. Rawicz. Pozycja Wyszczególnienie Jedn. Przewidywana ilość 1. Uformowanie i wyrównanie kopca odpadów m Usunięcie istniejących drzew i krzewów, tj. ścięcie i wykarczowanie szt Nawiezienie i wbudowanie warstwy odgazowujacej 0,3 m, m Nawiezienie i wbudowanie warstwy wyrównawczej 0,1 m m Uszczelnienie składowiska ułożenie folii PEHD min. 1,5 mm (lub równoważnej) -na wierzchowinie gładka gr 1,5 mm - na skarpach obustronnie fakturowana gr 1,5 mm m m Geowłóknina 250g/m 2 m Nawiezienie i ukształtowanie warstwy filtracyjnej 0,3 m m Nawiezienie i wbudowanie podglebia 0,3 m m Nawiezienie i rozplantowanie gleby -ziemia próchniczna, humus 0,2 m 10. Zadarnienie mechaniczne wierzchowiny - wysianie mieszanki traw i wałowanie m m Zadarnienie ręczne skarp jw m Nasadzenia niską roślinnością i drzewami m Gazociąg m Instalacja pochodni spalania biogazu Kpl Przyłącze energetyczne m Budowa studzienek odgazowujących w tym przejścia szczelne szt Budowa rowu opaskowego ziemnego m Budowa rowu opaskowego wykonanego z prefabrykatów żelbetowych 19. Budowa zbiornika na ścieki deszczowe w tym barierka ochronna m 181 m Budowa dróg technologicznych m Uporządkowanie terenu wokół składowiska, w tym zadarnienie m

113 Zadanie nr 4/KIlI: Zamknięcie i rekultywacja składowiska odpadów w miejscowości Czerwona Wieś, gmina Krzywiń Tab. 1-7 Przewidywana charakterystyka jakościowo- ilościowa wskaźników powierzchniowo- kubaturowych składowiska w miejscowości Czerwona Wieś, gm. Krzywiń. Pozycja Wyszczególnienie Jedn. Przewidywana ilość 1. Uformowanie i wyrównanie kopca odpadów m Nawiezienie i wbudowanie warstwy wyrównawczej o grubości 0,1 m Nawiezienie i wbudowanie warstwy odgazowania o grubości 0,3 m Uszczelnienie składowiska - ułożenie folii PEHD (lub równoważnej) grubości min.1,5 mm Zabezpieczenie warstwy uszczelniającej geowłókniną 250g/m² Budowa studzienek odgazowujących głębokości 2,5 m (w tym przejścia szczelne) Nawiezienie i wbudowanie warstwy drenażowej o grubości 0,3 m Nawiezienie i ukształtowanie warstwy podglebia o grubości 0,3 m m m m m szt. 3 m m Wbudowanie warstwy humusu grubości 20 cm m Budowa rowu opaskowego o przekroju 1,58x0,5x1,12m m Budowa ziemnego zbiornika ewaporacyjnego o wymiarach 10,0x10,0x1,0 m Zadarnienie mechaniczne - wysianie mieszanki traw i wałowanie Zadarnienie ręczne skarp - wysianie mieszanki traw i wałowanie szt. 1 m m Nasadzenia drzew i krzewów m Uporządkowanie terenu, w tym zadarnienie m²

114 Zadanie nr 5/KIIl: Zamknięcie i rekultywacja składowiska odpadów w miejscowości Dalabuszki, gmina Gostyń Tab. 1-8 Przewidywana charakterystyka jakościowo- ilościowa wskaźników powierzchniowo- kubaturowych składowiska w miejscowości Dalabuszki, gm. Gostyń. Pozycja Wyszczególnienie Jedn. Przewidywana ilość 1. Uformowanie i wyrównanie kopca odpadów m Nawiezienie i wbudowanie warstwy wyrównawczej 0,1 m m Nawiezienie i wbudowanie warstwy odgazowującej 0,3 m 4. Uszczelnienie kwater folią PEHD (lub równoważną) gr min. 1,5 mm m m Ułożenie geowłókniny o gramaturze 250g/m 2 m Nawiezienie i wbudowanie warstwy filtracyjnej 0,3 m m Nawiezienie i wbudowanie podglebia o grubości 0,3 m m Nawiezienie i rozplantowanie gleby -ziemia próchniczna, humus 0,2 m 9. Budowa studzienki odgazowującej w tym przejście szczelne 10. Budowa gazociągu z podłączeniem do istniejących i nowoprojektowanej studzienek odgazowujących m szt. 1 m Instalacja pochodni spalania biogazu kpl Zabezpieczenie drenażu odgazowującego geowłókniną 200 g/m 2 m Nadbudowa przepompowni odcieków z kręgów żelbetowych o H=0,5 m 14. Budowa rowu opaskowego z prefabrykatów żelbet.w tym - podbudowa rowu na chudym betonie B-10 - uszczelnienie prefabrykatów zaprawą cementową 1:2 15. Budowa zbiornika na ścieki deszczowe o wymiarach 30x18 m w tym barierki ochronne i studnia czerpna 16. Budowa przepustu pod drogą z rury PEHD o średnicy DN 315 m 3,50 m 548 m m Przyłącze energetyczne do pochodni m Zadarnienie mechaniczne wierzchowiny - wysianie mieszanki traw i wałowanie m Zadarnienie ręczne skarp jw. m Nasadzenia niską roślinnością i drzewami m Uporządkowanie terenu w tym zadarnienie m

115 Zadanie nr 6/KIlI: Zamknięcie i rekultywacja składowiska odpadów w miejscowości Wydawy, gmina Poniec Tab. 1-9 Przewidywana charakterystyka jakościowo- ilościowa wskaźników powierzchniowo- kubaturowych składowiska w m. Wydawy, gm. Poniec. Pozycja Wyszczególnienie Jedn. Przewidywana ilość 1. Uformowanie i wyrównanie kopca odpadów m³ Nawiezienie i wbudowanie warstwy wyrównawczej 0,1 m m Uszczelnienie składowiska - ułożenie folii PEHD (lub równoważnej) grubości min.1,5 mm gładkiej na wierzchowinie składowiska Uszczelnienie składowiska - ułożenie folii PEHD (lub równoważnej) grubości min. 1,5 mm obustronnie fakturowanej na skarpach składowiska m m² Zabezpieczenie warstwy uszczelniającej geowłókniną 250g/m 2 m Nawiezienie i wbudowanie warstwy odgazowującej grubości 0,3 m Nawiezienie i wbudowanie warstwy filtracyjnej grubości 0,3 m Nawiezienie i wbudowanie warstwy podglebia grubości 0,3 m Nawiezienie i rozplantowanie gleby warstwa humusowa 0,2 m Budowa studzienek odgazowujących na wierzchowinie składowiska + przejścia szczelne Zadarnienie mechaniczne wierzchowiny - wysianie mieszanki traw i wałowanie m m³ m³ m szt 4 m² Zadarnienie ręczne skarp jw m Nasadzenia niską roślinnością i drzewami m Budowa rowu opaskowego o przekroju 1,58x0,5x1,12m m Nawiezienie i wbudowanie warstwy humusowej o grubości 0,05 m Zadarnienie ręczne rowu wysianie mieszanki traw i wałowanie Budowa ziemnego zbiornika ewaporacyjnego o wymiarach 15,0x15,0x1,0 m Nawiezienie i wbudowanie warstwy humusowej o grubości 0,05 m Zadarnienie ręczne zbiornika wysiew mieszanki traw i wałowanie m³ 87 m² 1745 szt. 1 m³ 12 m² Uporządkowanie terenu składowiska w tym zadarnienie m²

116 Zadanie nr 7/Klll: Zamknięcie i rekultywacja składowiska odpadów w miejscowości Sowiny, gmina Bojanowo Tab Przewidywana charakterystyka jakościowo- ilościowa wskaźników powierzchniowo- kubaturowych składowiska w miejscowości Sowiny, gm. Bojanowo. Pozycja Wyszczególnienie Jedn. Przewidywana ilość 1. Uformowanie i wyrównanie kopca odpadów m Nawiezienie i wbudowanie warstwy wyrównawczej 0,1 m m Nawiezienie i wbudowanie warstwy odgazowania o grubości 0,3 m Uszczelnienie składowiska - ułożenie folii PEHD (lub równoważnej) gładkiej grubości min.1,5 mm m m Uszczelnienie składowiska - ułożenie folii PEHD (lub równoważnej) fakturowanej dwustronnie grubości min.1,5 mm m Zabezpieczenie warstwy uszczelniającej geowłókniną 250g/m 2 m Budowa studzienek odgazowujących głębokości 5 m na wierzchowinie składowiska + przejścia szczelne Nawiezienie i wbudowanie warstwy drenażowej o grubości 0,3 m Nawiezienie i ukształtowanie warstwy podglebia o grubości 0,3 m szt. 5 m m Budowa rowu opaskowego o przekroju 1,58x0,5x1,12m m Nawiezienie i wbudowanie warstwy humusowej o grubości 0,05 m Zadarnienie ręczne rowu wysianie mieszanki traw i wałowanie Budowa ziemnego zbiornika ewaporacyjnego o wymiarach 25,0x25,0x1,0 m Nawiezienie i wbudowanie warstwy humusowej o grubości 0,05 m Zadarnienie ręczne zbiornika wysiew mieszanki traw i wałowanie Nawiezienie i rozplantowanie warstwy humusowej o grubości 0,2 m Zadarnienie mechaniczne wierzchowiny - wysianie mieszanki traw i wałowanie Zadarnienie ręczne skarp - wysianie mieszanki traw i wałowanie m³ 123 m² 1733 m m³ 36 m² 625 m m m Nasadzenia drzew i krzewów m Uporządkowanie terenu składowiska w tym zadarnienie m²

117 Zadanie nr 8/KIII: Zamknięcie i rekultywacja składowiska odpadów w miejscowości Koszanowo, gmina Śmigiel Tab Przewidywana charakterystyka jakościowo- ilościowa wskaźników powierzchniowo- kubaturowych składowiska w miejscowości Koszanowo, gm. Śmigiel. Pozycja Wyszczególnienie Jedn. Przewidywana ilość 1. Uformowanie i wyrównanie kopca odpadów m Nawiezienie i wbudowanie warstwy wyrównawczej m Nawiezienie i wbudowanie warstwy odgazowującej 0,3 m 4. Uszczelnienie kwater ułożeniem folii PEHD (lub równoważnej) na wierzchowinie gładka gr min.1,5 mm 5. Uszczelnienie skarp ułożeniem folii PEHD (lub równoważnej) obustronnie fakturowanej gr min.1,5 mm m m m Ułożenie geowłókniny o gramaturze 250 g/m 2 m Nawiezienie i wbudowanie warstwy filtracyjnej 0,30 m m Nawiezienie i wbudowanie podglebia o grubości 0,30m m Nawiezienie i rozplantowanie gleby -ziemia próchniczna, humus 0,20 m m Budowa studzienki odgazowującej + przejście szczelne szt Budowa gazociągu m Instalacja pochodni do spalania biogazu kpl Budowa rowu opaskowego ziemnego m Budowa przepustu pod drogą z rury PEHD o średnicy DN 400 m Przyłącze energetyczne do pochodni m Nadbudowa wału m Zadarnienie mechaniczne wierzchowiny - wysianie mieszanki traw i wałowanie m Zadarnienie ręczne skarp jw m Obsiew trawy na rowie ziemnym m Nasadzenia niską roślinnością i drzewami m Uporządkowanie terenu w tym zadarnienie m

118 Zadanie nr 9/KIII: Zamknięcie i rekultywacja składowiska odpadów w miejscowości Karzec, gmina Krobia Tab Przewidywana charakterystyka jakościowo- ilościowa wskaźników powierzchniowo- kubaturowych składowiska w miejscowości Karzec, gm. Krobia. Pozycja Wyszczególnienie Jedn. Przewidywana ilość 1. Uformowanie i wyrównanie kopca odpadów m Nawiezienie i wbudowanie warstwy odgazowujacej 0,3 m, m Nawiezienie i wbudowanie warstwy wyrównawczej 0,1 m m Uszczelnienie składowiska - ułożenie folii PEHD (lub równoważnej) na wierzchowinie gładką gr min 1,5 mm m Zabezpieczenie folii PEHD (lub równoważnej) geowłókniną m 2 na wierzchowinie o gramaturze 250g/m Uszczelnienie składowiska - ułożenie folii PEHD (lub równoważnej) z geowłókniną na skarpach fakturowana dwustronnie gr 1,5 mm m Nawiezienie i ukształtowanie warstwy filtracyjnej 0,3 m m Nawiezienie i wbudowanie podglebia 0,3 m m Nawiezienie i rozplantowanie gleby -ziemia próchniczna, humus 0,2 m 10. Zadarnienie mechaniczne wierzchowiny - wysianie mieszanki traw i wałowanie m m Zadarnienie ręczne skarp jw m Nasadzenia drzew i krzewów m Budowa studzienek odgazowujacych w tym przejście szczelne szt Budowa rowu opaskowego z umocnieniem m Budowa zbiornika ziemnego na ścieki deszczowe w tym : barierka ochronna studnia czerpna 16. Uporządkowanie terenu wokół składowiska, w tym zadarnienie m m

119 Zadanie nr 10/KlIl: Zamknięcie i rekultywacja składowiska odpadów w miejscowości Czeluścin, gmina Pępowo Tab Przewidywana charakterystyka jakościowo- ilościowa wskaźników powierzchniowo- kubaturowych składowiska w miejscowości Czeluścin, gm. Pępowo. Pozycja Wyszczególnienie Jedn. Przewidywana ilość 1. Uformowanie i wyrównanie kopca odpadów m Nawiezienie i wbudowanie warstwy wyrównawczej m Nawiezienie i wbudowanie warstwy odgazowującej 0,3m m Uszczelnienie kwater ułożeniem folii PEHD (lub równoważnej) na wierzchowinie gładka gr min. 1,5 mm 5. Uszczelnienie skarp ułożeniem folii PEHD (lub równoważnej) dwustronnie fakturowanej o gr min.1,5 mm m m Ułożenie geowłókniny 250 g/m 2 m Nawiezienie i wbudowanie warstwy filtracyjnej 0,30 m m Nawiezienie i wbudowanie podglebia o grubości 0,30 m m Nawiezienie i rozplantowanie gleby -ziemia próchniczna, humus 0,2 m m Budowa studzienki odgazowującej z przejściem szczelnym kpl Budowa rowu opaskowego ziemnego w tym umocnienia m Budowa zbiornika na ścieki deszczowe w tym barierki ochronne, studnia m Nadbudowa wału m Zadarnienie mechaniczne wierzchowiny wysianie mieszanki traw wałowanie m Zadarnienie ręczne skarp i rowów ziemnych jw m Ręczny obsiew trawą rowów ziemnych m Nasadzenia niską roślinnością i drzewami wierzchowiny rekultywowanego składowiska m Uporządkowanie terenu w tym zadarnienie m

120 Zadanie nr 11/KIII: Zamknięcie i rekultywacja składowiska odpadów w miejscowości Krzemieniewo, gmina Krzemieniewo Tab Przewidywana charakterystyka jakościowo- ilościowa wskaźników powierzchniowo- kubaturowych składowiska w miejscowości Krzemieniewo, gm. Krzemieniewo. Pozycja Wyszczególnienie Jedn. Przewidywana ilość 1. Uformowanie i wyrównanie kopca odpadów m Nawiezienie i wbudowanie warstwy wyrównawczej 0,1 m m Nawiezienie i wbudowanie warstwy odgazowania o grubości 0,3 m m Uszczelnienie składowiska - ułożenie folii PEHD (lub równoważna) gładka grubości min.1,5 mm Uszczelnienie składowiska - ułożenie folii PEHD (lub równoważnej) fakturowanej dwustronnie grubości min. 1,5 mm Zabezpieczenie warstwy uszczelniającej geowłókniną 250g/m2 Budowa studzienek odgazowujących głębokości 3m na wierzchowinie składowiska Nawiezienie i wbudowanie warstwy drenażowej o grubości 0,3 m Nawiezienie i ukształtowanie warstwy podglebia o grubości 0,3 m m m m szt. 2 m m Budowa rowu opaskowego o przekroju 1,58x0,5x1,12m m Nawiezienie i wbudowanie warstwy humusowej o grubości 0,05 m Zadarnienie ręczne rowu wysianie mieszanki traw i wałowanie Budowa ziemnego zbiornika ewaporacyjnego o wymiarach 25,0x25,0x1,0 m Nawiezienie i wbudowanie warstwy humusowej o grubości 0,05 m Zadarnienie ręczne zbiornika wysiew mieszanki traw i wałowanie Nawiezienie i rozplantowanie gleby warstwa humusowa 0,2 m Zadarnienie mechaniczne wierzchowiny - wysianie mieszanki traw i wałowanie Zadarnienie ręczne skarp - wysianie mieszanki traw i wałowanie m³ 73 m² 1464 m m³ 34 m² 677 m m m Nasadzenia niską roślinnością i drzewami szt

121 Pozycja Wyszczególnienie Jedn. Przewidywana ilość 20. Uporządkowanie terenu składowiska w tym zadarnienie m²

122 Zadanie nr 12/KIII: Zamknięcie i rekultywacja składowiska odpadów w miejscowości Moraczewo, gmina Rydzyna Tab Przewidywana charakterystyka jakościowo- ilościowa wskaźników powierzchniowo- kubaturowych składowiska w miejscowości Moraczewo, gm. Rydzyna. Pozycja Wyszczególnienie Jedn. Przewidywana ilość 1. Uformowanie i wyrównanie kopca odpadów m Nawiezienie i wbudowanie warstwy wyrównawczej 0,1 m m Nawiezienie i wbudowanie warstwy odgazowania o grubości 0,3 m Uszczelnienie składowiska na wierzchowinie - ułożenie folii PEHD (lub równoważnej) o grubości min.1,5 mm gładkiej Uszczelnienie składowiska na skarpach - ułożenie folii PEHD (lub równoważnej) o grubości min. 1,5 mm obustronnie fakturowanej m m m Zabezpieczenie warstwy uszczelniającej geowłókniną 250g/m 2 m Budowa studzienek odgazowujących głębokości 5,5 m na wierzchowinie składowiska w tym przejście szczelne szt Nawiezienie i wbudowanie warstwy drenażowej o grubości 0,3 m Nawiezienie i ukształtowanie warstwy podglebia o grubości 0,3 m Nawiezienie i rozplantowanie gleby warstwa humusowa 0,2 m Zadarnienie mechaniczne wierzchowiny - wysianie mieszanki traw i wałowanie m m m m Zadanienie ręczne skarp jw m Nasadzenia niską roślinnością i drzewami szt Budowa rowu opaskowego o przekroju 1,58x0,5x1,12m m Nawiezienie i wbudowanie warstwy humusowej o grubości 0,05 m Zadarnienie ręczne rowu wysianie mieszanki traw i wałowanie m 3 68 m Budowa zbiornika na ścieki deszczowe m Nawiezienie i wbudowanie warstwy humusowej o grubości 0,05 m m

123 Pozycja Wyszczególnienie Jedn Zadarnienie ręczne rowu wysianie mieszanki traw i wałowanie Uporządkowanie powierzchni składowiska w tym zadarnienie terenu Przewidywana ilość m m

124 Zadanie nr 13/KIII: Zamknięcie i rekultywacja składowiska odpadów w miejscowości Brenno Pole, gmina Wijewo Tab Przewidywana charakterystyka jakościowo- ilościowa wskaźników powierzchniowo- kubaturowych składowiska w miejscowości Brenno Pole, gm. Wijewo. Pozycja Wyszczególnienie Jedn. Przewidywana ilość 1. Uformowanie i wyrównanie kopca odpadów m Nawiezienie i wbudowanie warstwy wyrównawczej 0,1 m m Nawiezienie i wbudowanie warstwy odgazowania o grubości 0,3 m Uszczelnienie składowiska - ułożenie folii PEHD (lub równoważnej) o gładka grubości min.1,5 mm Uszczelnienie składowiska - ułożenie folii PEHD (lub równoważnej) o fakturowana dwustronnie grubości min. 1,5 mm m m m Zabezpieczenie warstwy uszczelniającej geowłókniną 250g/m 2 m Budowa studzienek odgazowujących głębokości 7,5 m na wierzchowinie składowiska w przejście szczelne Nawiezienie i wbudowanie warstwy drenażowej o grubości 0,3 m Nawiezienie i ukształtowanie warstwy podglebia o grubości 0,3 m szt. 2 m m Budowa rowu opaskowego o przekroju 1,58x0,5x1,12m m Nawiezienie i wbudowanie warstwy humusowej o grubości 0,05 m Zadarnienie ręczne rowu wysianie mieszanki traw i wałowanie Budowa ziemnego zbiornika ewaporacyjnego o wymiarach 25,0x25,0x1,0 m Nawiezienie i wbudowanie warstwy humusowej o grubości 0,05 m Zadarnienie ręczne zbiornika wysiew mieszanki traw i wałowanie Nawiezienie i rozplantowanie gleby warstwa humusowa 0,2 m Zadarnienie mechaniczne wierzchowiny - wysianie mieszanki traw i wałowanie Zadarnienie ręczne skarp - wysianie mieszanki traw i wałowanie m³ 62 m² m m³ 34 m² 677 m m m Nasadzenia niską roślinnością i drzewami szt

125 Pozycja Wyszczególnienie Jedn. 20. Uporządkowanie powierzchni składowiska, w tym zadarnienie terenu Przewidywana ilość m²

126 1.2 Wymagania Zamawiającego w stosunku do przedmiotu zamówienia Cechy obiektu dotyczące rozwiązań budowlanokonstrukcyjnych i wskaźników ekonomicznych Zamawiający wymaga, aby: - obiekty inżynierskie oraz elementy konstrukcyjne miały zapewnioną trwałość nie mniejszą niż 50 lat, - sieci uzbrojenia terenu i instalacje w zakresie orurowania i oprzewodowania zapewniały użytkowanie w okresie nie krótszym niż 30 lat, - urządzenia technologiczne kwatery zapewniały sprawne funkcjonowanie w okresie co najmniej 15 lat, - koszty eksploatacji nie przekraczały wielkości, które będą podane przez Wykonawcę w dokumentacji projektowej kwatery. - Uwzględnić kwestię gwarancji w zakresie rekultywacji biologicznej składowisk, tj.: o kontroli jakości sadzonek, certyfikacja sadzonek o prognoza udatności sadzonek - Wykonawca uwzględnił: o weryfikację harmonogramu zamykania składowisk odpadów o uzyskanie wszystkich wymaganych opinii, uzgodnień, pozwoleń, decyzji uzgadniających warunki rekultywacji - Wykonawca Robót w terminie określonym przez Zamawiającego wykonał dokumentacjię techniczną, tj. projekty zamknięcia i rekultywacji poszczególnych składowisk odpadów Warunki Wykonania i Odbioru Robót Budowlanych WWiO Część ogólna dotycząca warunków wykonania i odbioru robót budowlanych Wykaz pojęć i skrótów użytych w opisie Warunków Wykonania i Odbioru Robót Budowlanych: - Akt Umowy umowa na realizację Kontraktu; - Dokumentacja Budowy pełna dokumentacja procesu budowlanego; - Dokumenty Wykonawcy oznaczają obliczenia, programy komputerowe, i inne oprogramowanie, rysunki, podręczniki, modele, oraz inne dokumenty o charakterze technicznym dostarczone przez Wykonawcę na mocy Kontraktu; 126

127 - Główna Rzędna Niwelacyjna rzędna wyznaczona względem reperu państwowego; - Harmonogram przekazywania Terenu Budowy terminy przekazania poszczególnych składowisk do rekultywacji; - Inżynier podmiot wyłoniony przez Zamawiającego w wyniku procedury przetargowej na Wybór Inżyniera dla Grupy Projektów Nr 2004/PL/16/C/PE/035 Gospodarka odpadami i osadami ściekowymi w Lesznie i subregionie leszczyńskim (Kontrakt I); - Kontrakt Kontrakt nr III Zamknięcie i rekultywacja składowisk odpadów realizowany w ramach Grupy Projektów pn. Gospodarka odpadami i osadami ściekowymi w Lesznie i subregionie leszczyńskim ; - Materiały i Urządzenia wykaz zastosowanych materiałów i urządzeń; - Pf-u Program funkcjonalno-użytkowy; - Roboty- prace budowlane realizowane w trakcie rekultywacji; - Teren Budowy teren rekultywowanych składowisk; - WWiO - Warunki Wykonania i Odbioru Robót Budowlanych; - Wykaz Cen ceny ryczałtowe; - Wykonawca podmiot realizujący kontrakt; - POŚ Prawo Ochrony Środowiska, - Program Robót Program wykonania robót zawierający m.in. harmonogram rzeczowofinansowy realizacji inwestycji wraz z opisem metodologii prac budowlanych. - PZJ - Program Zapewnienia Jakości to opis zamierzonego sposobu wykonywania Robót, możliwości technicznych, kadrowych i organizacyjnych gwarantujących należyte wykonywanie Robót. - Asortyment Robót rodzaje robót; Stosowanie przepisów prawa i innych przepisów Wykonawca zobowiązany jest znać wszystkie prawa, przepisy i wytyczne, które są w jakikolwiek sposób związane z Robotami i będzie w pełni odpowiedzialny za przestrzeganie tych praw, przepisów i wytycznych podczas prowadzenia Robót. Ważniejsze akty prawne oraz normy i przepisy branżowe związane z Robotami podane zostały w Programie funkcjonalno-użytkowym. Wykonawca jest zobowiązany do bezwzględnego przestrzegania prawa polskiego w trakcie projektowania oraz prowadzenia i ukończenia Robót. Wykonawca zobowiązany jest znać wszystkie przepisy wydane przez władze centralne i miejscowe oraz inne przepisy i wytyczne, które są w jakikolwiek sposób związane z projektowaniem i Robotami i będzie w pełni odpowiedzialny za przestrzeganie tych praw, przepisów i wytycznych podczas projektowania i prowadzenia Robót. Istotnym elementem tych wytycznych będą uzgodnienia branżowe uzyskane przez Wykonawcę na etapie zatwierdzania dokumentacji. Wykonawca będzie przestrzegać praw patentowych i będzie w pełni odpowiedzialny za wypełnienie wszelkich wymagań prawnych odnośnie wykorzystania opatentowanych urządzeń lub metod i w sposób ciągły będzie informować Inżyniera o swoich działaniach, przedstawiając kopie zezwoleń i inne odnośne dokumenty Zgodność robót z projektem i wymaganiami Zamawiającego Wykonawca winien wykonywać Roboty zgodnie z Kontraktem, Dokumentacja projektową oraz przepisami prawa obowiązującymi w tym zakresie, sztuką budowlaną i poleceniami Inżyniera. 127

128 W przypadku rozbieżności w ustaleniach poszczególnych dokumentów obowiązuje kolejność ich ważności wymieniona w Akcie Umowy. Wszystkie Dokumenty Wykonawcy, Roboty i dostarczone Materiały i Urządzenia będą zgodne z WWiO oraz dokumentacją projektową wykonaną przez Wykonawcę. Cechy Materiałów i Urządzeń muszą być jednorodne i wykazywać zgodność z określonymi wymaganiami zamieszczonymi w WWiO oraz w dokumentacji projektowej. W przypadku, gdy Materiały i Urządzenia lub Roboty nie będą w pełni zgodne z Wymaganiami Zamawiającego i wpłynie to na niezadowalającą jakość robót, to takie Materiały i Urządzenia będą niezwłoczne zastąpione innymi przez Wykonawcę na jego koszt, łącznie z demontażem i rozbiórką. Wykonawca nie może wykorzystywać ewentualnych błędów lub opuszczeń zawartych we wszelkich dokumentach związanych z realizacją Kontraktu, a o ich wykryciu winien natychmiast powiadomić Inżyniera, który dokona odpowiednich zmian, poprawek lub interpretacji. Przed rozpoczęciem prac projektowych Wykonawca dokona analizy i weryfikacji danych do projektowania i wykona na własny koszt wszystkie badania i analizy uzupełniające, niezbędne do prawidłowego zrealizowania Kontraktu. Jeżeli prawo lub względy praktyczne wymagają, aby niektóre Dokumenty Wykonawcy były poddane weryfikacji przez osoby uprawnione lub uzgodnieniu przez odpowiednie władze to przeprowadzenie weryfikacji lub/i uzyskanie uzgodnień będzie dokonane przez Wykonawcę na jego koszt przed przedłożeniem tej dokumentacji do zatwierdzenia przez Inżyniera. Dokonanie weryfikacji lub/i uzyskanie uzgodnień nie przesądza o zatwierdzeniu przez Inżyniera, który odmówi zatwierdzenia w każdym przypadku, kiedy stwierdzi że Dokument Wykonawcy nie spełnia wymagań Kontraktu. W szczególności Wykonawca uzyska wszelkie wymagane zgodnie z prawem polskim uzgodnienia, opinie i decyzje administracyjne niezbędne dla zaprojektowania i wykonania rekultywacji składowisk odpadów (w tym przekazania instalacji i urządzeń do rozruchu i przeprowadzenia Prób Eksploatacyjnych). Zatwierdzenie jakiegokolwiek dokumentu przez Inżyniera nie zwalnia Wykonawcy z odpowiedzialności wynikającej z realizacji Kontraktu Zgodność projektu i robót z normami Roboty wykonane w ramach Kontraktu winny spełniać wymogi przewidziane polskim Prawem Budowlanym. Wymagania Zamawiającego powołują się na normy i przepisy prawa. Jeżeli tego nie określono, należy przyjmować ostatnie wydania dokumentów oraz bieżące aktualizacje. Od Wykonawcy wymaga się spełnienia ich zapisów i wymagań w trakcie projektowania i realizacji robót. Całość Robót musi być zaprojektowana i wykonana zgodnie z Polskimi Normami lub odpowiadającymi im normami europejskimi oraz zgodnie z polskimi warunkami technicznymi wykonania i odbioru robót. Ze względu na specyfikę Kontraktu ustala się jednak, ze normy oraz akty prawne wymienione w Pf-u będą dla Wykonawcy obowiązkowe w stosowaniu równorzędnie z dokumentacją projektową, poleceniami Inżyniera, wymogami montażu, transportu, magazynowania itp. podanymi przez Producentów oraz Dokumentacjami technicznorozruchowymi urządzeń. Jeśli dla określonych robót nie istnieją odpowiednie Polskie Normy, zastosowanie będą miały uznane i będące w użyciu normy i standardy europejskie (EN). Niniejsze opracowanie w różnych miejscach powołuje się na Polskie Normy przenoszące europejskie normy zharmonizowane (PN), przepisy branżowe, instrukcje. Należy je 128

129 traktować jako integralną część i należy je czytać łącznie z Warunkami Wykonania i Odbioru Robót Budowlanych, jak gdyby tam one występowały. Rozumie się, iż Wykonawca jest w pełni zaznajomiony z ich zawartością i wymaganiami. Zastosowanie będą miały ostatnie wydania Polskich Norm przenoszących europejskie normy zharmonizowane (datowane nie później niż 30 dni przed datą składania ofert), o ile nie postanowiono inaczej. Roboty będą wykonywane w bezpieczny sposób, ściśle w zgodzie z Polskimi Normami przenoszącymi europejskie normy zharmonizowane (PN). W przypadku braku Polskich Norm przenoszących europejskie normy zharmonizowane uwzględnia się: europejskie aprobaty techniczne, Polskie Normy przenoszące normy europejskie, normy państw członkowskich Unii Europejskiej przenoszące europejskie normy zharmonizowane, Polskie Normy wprowadzające normy międzynarodowe, Polskie Normy, polskie aprobaty techniczne. Wszystkie normy przywołane w niniejszym dokumencie winny być traktowane jako integralna część warunków Kontraktu i być stosowane w połączeniu z Dokumentacją projektową, Dokumentacją Budowy i Wymaganiami Zamawiającego określonymi w przedmiotowym dokumencie. Wykonawca jest zobowiązany do przestrzegania innych Polskich Norm lub odpowiednich norm krajów UE, które mają związek z projektowaniem i realizacją Robót i stosowania ich postanowień na równi z wszystkimi innymi wymaganiami zawartymi w Pf-u. W razie potrzeby normy mogą zostać zastąpione innymi, pod warunkiem, że Wykonawca uzasadni ten fakt przed Inżynierem i uzyska pisemną zgodę od Inżyniera. Szczegółowa lista Polskich Norm jest dostępna na stronie Polskiego Komitetu Normalizacyjnego ( Pozwolenia, decyzje, uzgodnienia Wykonawca wystąpi i uzyska w imieniu Zamawiającego i z jego upoważnienia: - zgody na zamknięcie składowisk odpadów (decyzja zgodnie z art ustawy o odpadach), - decyzje uzgadniające warunki rekultywacji składowisk odpadów (w oparciu o art.106 POŚ), - decyzje o pozwoleniu na budowę wraz ze wszystkimi decyzjami, uzgodnieniami i pozwoleniami, których uzyskanie jest wymagane, - pozwolenia na rozbiórkę, - inne niezbędne zgłoszenia robót budowlanych, - zezwolenia na usunięcie drzew i krzewów, - pozwolenia na użytkowanie dla obiektów nowobudowanych, - wszelkie inne decyzje, uzgodnienia, pozwolenia niezbędne dla prawidłowej realizacji Kontraktu. Wykonawca uzyska na własny koszt wszystkie wymagane zezwolenia oraz dopuszczenia konieczne do rozpoczęcia realizacji i zakończenia Robót. 129

130 Razem z Programem Robót Wykonawca przedłoży Inżynierowi wykaz wszystkich tych zezwoleń i dopuszczeń, niezbędnych do uzyskania, celem prawidłowej realizacji Kontraktu. Wykonawca winien dostosować się do wymagań tych zezwoleń i winien w pełni umożliwić władzom wydającym te zezwolenia, kontrole i badanie robót. Ponadto winien pozwolić władzom na udział w badaniach i procedurach sprawdzających, co nie zwalnia Wykonawcy z jakichkolwiek jego obowiązków umownych. Zamawiający udzieli Wykonawcy pomocy koniecznej do uzyskania ww. decyzji i zezwoleń w zakresie wynikającym z obowiązującego prawa, wedle którego Zamawiający jest stroną w procesie inwestycyjnym. Wykonawca ponosi pełną odpowiedzialność za uzyskanie wszelkiego rodzaju zezwoleń czy dopuszczeń na wykonanie dokumentacji projektowej oraz realizację prac budowlanych. Zamawiający udzieli Wykonawcy odpowiednich pełnomocnictw, jeżeli będzie to konieczne Program Robót Wykonawca, zgodnie z wymaganiami Warunków Ogólnych i Szczególnych Kontraktu, w terminie 2 tygodni po wejściu Kontraktu w życie, przedłoży Inżynierowi do zatwierdzenia szczegółowy Program Robót, który winien uwzględniać w szczególności: - harmonogram rzeczowo-finansowy realizacji inwestycji wraz z opisem metodologii prac budowlanych, - harmonogram przekazywania terenu budowy, - strategię zamykania składowisk odpadów zawierajacą przewidywany harmonogram zamykania poszczególnych obiektów, - kolejność realizacji Kontraktu z uwzględnieniem etapu projektowania i realizacji Robót oraz czasu na uzyskanie wszelkich decyzji, zatwierdzeń i pozwoleń wymaganych obowiązującym prawem, o których mowa w pkt Program Robót będzie obowiązujący dla Wykonawcy. Wszelkie zmiany w Programie Robót wymagaja pisemnej zgody Inżyniera Inżynier Funkcję Inżyniera będzie pełniła wyłoniona w przetargu przez Zamawiającego firma. Po podpisaniu Aktu Umowy z Wykonawcą, Zamawiający przekaże Wykonawcy dane dotyczące Inżyniera i jego personelu. Koszty wynajmu (względnie zakupu), wyposażenia i utrzymania stacjonarnego biura terenowego Inżyniera na terenie miasta Leszna ponosi Inżynier Gwarancje Warunki gwarancji i serwisu a) Zamawiajacy wymaga, aby Wykonawca udzielił Zamawiającemu następujących gwarancji wykonania, licząc od daty wydania Świadectwa Przejęcia: - minimum 36 miesięcy na wszystkie urządzenia, w tym instalacji pochodni spalania biogazu, b) Zamawiajacy wymaga, aby Wykonawca zagwarantował Zamawiającemu następujące warunki serwisu: - maksymalny czas reakcji serwisu od momentu zgłoszenia awarii do przyjazdu serwisanta wyniesie 24 h roboczych. 130

131 Koszty pozyskania zabezpieczenia wykonania i wszystkich wymaganych gwarancji ponosi Wykonawca. Koszt gwarancji powinien zostać uwzględniony w Wykazie Cen Ubezpieczenia Koszty zawarcia ubezpieczeń wymienionych w Warunkach Ogólnych i Szczególnych Kontraktu ponosi Wykonawca. Koszt ubezpieczeń powinien zostać uwzględniony w Wykazie Cen Informacje o terenie budowy Lokalizacja i dostęp do Terenu Budowy Teren Budowy znajduje się w następujących lokalizacjach: - Zadanie nr 1/KIII - Gm Osieczna m. Trzebania lokalizacja wsie Trzebania i Jeziorki dz. nr 6/1,6/2, 6/4 - Zadanie nr 2/KIII - Gm Święciechowa m. Długie Nowe lokalizacja północna część dz. nr 260/1 obręb Długie Nowe, - Zadanie nr 3/KIII - Gm Rawicz m. Rawicz lokalizacja dz. nr 2030, 2015, 2040/1 i 2040, - Zadanie nr 4/KIII - Gm Krzywiń m. Czerwona Wieś lokalizacja dz. nr 347, Zadanie nr 5/KIII - Gm Gostyń m. Dalabuszki lokalizacja na gruntach wsi Dalabuszki, dz. nr 17/4, - Zadanie nr 6/KIII - Gm Poniec m. Wydawy lokalizacja dz. nr 1088/2, 1088/11, 892, - Zadanie nr 7/KIII - Gm Bojanowo m. Sowiny lokalizacja dz. nr 142/2, 143/2, 143/3, - Zadanie nr 8/KIII - Gm Śmigiel m. Koszanowo lokalizacja na terenie miejscowości Koszanowo dz. nr. 155/1, 156/2, 156/4, - Zadanie nr 9/KIII - Gm Krobia m. Karzec lokalizacja dz. nr 314/1, 314/2, 315/1, 325/3, 325/4, - Zadanie nr 10/KIII - Gm Pępowo m. Czeluścin lokalizacja miejscowość Czeluścin dz. nr 241/7 i 241/6, - Zadanie nr 11/KIII - Gm Krzemieniewo m. Krzemieniewo lokalizacja Krzemieniewo dz. nr 954, - Zadanie nr 12/KIII - Gm Rydzyna m. Moraczewo lokalizacja obręb Moraczewo dz. nr 86/1, 86/3, 86/5, - Zadanie nr 13/KIII - Gm Wijewo m. Brenno-Pole lokalizacja dz. nr 809/4. Zamawiający ma prawo do dysponowania nieruchomością na cele budowlane. Organizacja możliwości dostępu do dowolnego obszaru leżącego poza granicami Terenu Budowy, określonego powyżej, jeśli miałby być wymagany, należy w całości do obowiązków Wykonawcy. Stan dróg nie może ulec pogorszeniu. Wszystkie uszkodzenia wynikające 131

132 z działalności Wykonawcy powinny zostać naprawione staraniem i na koszt Wykonawcy. W przypadku konieczności dokonania umocnienia nawierzchni dróg dojazdowych w trakcie prowadzenia robót, Wykonawca wykona te prace na własny koszt w ramach niniejszego Kontraktu Przekazanie Terenu Budowy Do czasu prowadzenia robót Wykonawca będzie miał prawo wstępu na teren przyszłej budowy po wcześniejszym uzgodnieniu z Inżynierem. Przekazywanie terenu budowy będzie następowało sukcesywnie na podstawie sporządzonego przez Wykonawcę, a zatwierdzonego przez Inżyniera Harmonogramu przekazywania Terenu Budowy, który winien być przedstawiony Inżynierowi razem z Programem Robót Budowa zaplecza budowlanego Zaplecze budowlane winno spełniać wymagania polskiego prawa w tym zakresie. Zaplecze winno być zlokalizowane na terenie składowisk odpadów, po uzgodnieniu miejsca z Inżynierem. W przypadku brak miejsca zorganizowania zaplecza budowy w granicach terenu budowy, Wykonawca uzyska na swój koszt prawo dostępu i zorganizowania zaplecza budowlanego na obszarze przylegającym do terenu budowy. Wykonawca zorganizuje biuro budowy na podstawie wykonanego przez siebie projektu, który winien uzyskać akceptację Inżyniera. Biuro Wykonawcy winno spełniać wszystkie wymagania w zakresie sanitarnym, technicznym, administracyjnym. Biuro winno być wyposażone w sprzęt umożliwiający komunikację elektroniczną, telefoniczną, fax. oraz oprogramowanie pozwalające na przekazywanie Zamawiającemu Dokumentów Wykonawcy w wersji elektronicznej.koszt zaplecza winien być uwzględniony w kosztach jednostkowych robót. Wykonawca winien zabezpieczyć zaplecze w odpowiednią ilość przenośnych toalet. Wykonawca jest odpowiedzialny za utrzymanie ich we właściwym stanie oraz odpowiednio częsty wywóz nieczystości. Toalety muszą być regularnie sprzątane i usunięte po zakończeniu robót. Zamawiający, z uwagi na brak takiej możliwości, nie zapewnia Wykonawcy przyłączy telekomunikacyjnych. Wykonawca we własnym zakresie zapewni łączność telefoniczną na użytek własny i poniesie wszystkie opłaty z tym związane. Wykonawca po wykonaniu stosownych przyłączy może korzystać z energii elektrycznej, wody i kanalizacji dla potrzeb budowy i do celów socjalnych na własny koszt. Wykonawca będzie odpowiedzialny za usunięcie wszystkich tymczasowych przyłączy po zakończeniu robót. Wykonawca obejmie ubezpieczeniem zaplecze i biura Zaplecza, a także zabezpieczy przed włamaniami i pożarami. Wszystkie pomieszczenia biurowe będą utrzymywane przez Wykonawcę w należytej czystości i sprawności przez okres użytkowania. Wykonawca w ramach Kontraktu jest zobowiązany zapewnić współdziałanie i warunki do wykonywania zadań należących do Inżyniera na Placu Budowy. W tym celu na czas trwania Kontraktu Wykonawca zobowiazany jest do udostępniania Inżynierowi miejsca w pomieszczeniu biurowym w zapleczu budowy Wykonawcy, zapewnienia Inżynierowi dostępu i korzystania z pomieszczeń socjalno-sanitarnych. Wykonawca zapewni do dyspozycji Inżyniera parking dla dwóch samochodów wraz z dojazdem. Drogi dojazdowe i parking będą gotowe do użytkowania przez Inżyniera w okresie 30 dni od przekazania Terenu Budowy Wykonawcy. 132

133 Tyczenie i sprawdzanie Terenu Budowy Tymczasowe punkty niwelacyjne powinny być wyznaczone w odpowiednich miejscach w obrębie Terenu Budowy. W miarę postępu Robót punkty niwelacyjne powinny być okresowo sprawdzane w odniesieniu do wartości głównej rzędnej niwelacyjnej. Wykonawca ponosi odpowiedzialność za sprawdzenie załączonych inwentaryzacji Terenu Budowy. Wykonawca ponosi odpowiedzialność za dokonanie własnej interpretacji oraz ocenę kompletności uzyskanych informacji Główna rzędna niwelacyjna Miejsce na główną rzędną niwelacyjną dla Robót zostanie wskazane na Terenie Budowy przez Inżyniera. Wykonawca winien nanieść Główną Rzędną Niwelacyjną względem reperu państwowego. Wykonawca przed przystąpieniem do projektowania sprawdzi rzędne bezwzględne istniejących elementów na terenie rekultywowanych składowisk odpadów. Wykonawca powinien ustalić tymczasowe punkty niwelacyjne, jakich będzie potrzebował podczas prowadzenia Robót. Do obowiązków Wykonawcy będzie należało zachowanie głównej rzędnej niwelacyjnej Odwodnienie Terenu Budowy Na wszystkich etapach Robót Teren Budowy powinien być należycie odwodniony, tak aby nie tworzyły się zastoiska wody. W miarę potrzeby drenaż stały lub tymczasowy konieczny do usuwania wody w czasie trwania budowy winny być wyposażone w łapacze piasku. Wszystkie dreny winny być utrzymywane w czystości, bez zamulenia, aż do zakończenia realizacji Robót. Wykonawca winien usuwać wszelkie zamulenia cieków wodnych, zarówno na Terenie Budowy, jak i poza nim, powstałe w wyniku niedopełnienia warunków określonych w niniejszym punkcie Inne prace na Terenie Budowy Na Terenie Budowy nie będą równocześnie realizowane żadne inne istotne prace nie wchodzące w zakres Robót Porządek Terenu Budowy Teren Budowy winien być utrzymywany w czystości i porządku. Odpady należące do Wykonawcy nie mogą być usuwane w sposób dowolny. Unieszkodliwianie odpadów musi następować zgodnie z obowiązującym prawem. Wykonawca zobowiązany jest dokumentować czynności związane z wytworzeniem, zbieraniem, transportem i unieszkodliwianiem odpadów. Koszty unieszkodliwiania odpadów ponosi Wykonawca. Niedozwolone jest wrzucanie odpadów do wykopanych rowów przed ich zasypaniem. W razie niedotrzymania przez Wykonawcę warunku utrzymania Terenu Budowy w czystości Inżynier zatrudni stronę trzecią do wykonania prac porządkowych, a Wykonawca zostanie przez niego obciążony kosztami. Niedozwolone jest ustawianie na Terenie Budowy 133

134 przyczep mieszkalnych lub baraków z przeznaczeniem na pomieszczenia sypialne, chyba że wcześniej wyrazi na to zgodę Inżynier Zagrożenie powodziowe Wykonawca pozyska informacje hydrologiczne z właściwej instytucji dla oceny sytuacji hydrologicznej w aspekcie rozwiązań projektowych, jak i bezpieczeństwa Robót. Wykonawca jest zobowiązany do uzyskania we własnym zakresie informacji dotyczących częstotliwości i intensywności zjawisk powodziowych w celu uwzględnienia ich w tracie projektowania Robót Tymczasowych i Stałych oraz Programie Robót Ochrona środowiska w czasie wykonywania Robót Obowiązkiem Wykonawcy jest znajomość i stosowanie w czasie prowadzenia Robót wszelkich przepisów dotyczących ochrony środowiska naturalnego. W okresie trwania budowy i wykończania Robót Wykonawca będzie w szczególności stosować się do: - Ustawy z dnia 16 października 1991 r. o ochronie przyrody (tekst jednolity Dziennik Ustaw z 2001 r. Nr 99 poz. 1079, zm. Z 2001 r. Nr 100 poz.1085); - Ustawy z dnia 27 kwietnia 2001 r. Prawo ochrony środowiska (tekst jednolity: Dziennik Ustaw 2006 nr 129 poz. 902) z późniejszymi zmianami i aktami wykonawczymi; - Ustawy z 27 kwietnia 2001 r. o odpadach - (Dziennik Ustaw Nr 62, poz. 628) z późniejszymi zmianami i aktami wykonawczymi (zgodnie z którą Wykonawca, między innymi, ma obowiązek przedłożenia staroście informacji o wytworzonych odpadach oraz sposobach gospodarowania tymi odpadami, na dwa miesiące przed rozpoczęciem działalności powodującej ich powstawanie); - Rozporządzenia Ministra Środowiska z dnia 29 lipca 2004r w sprawie dopuszczalnych poziomów hałasu w środowisku (Dziennik Ustaw Nr 178, poz. 1841); - Ustawy z dnia 27 lipca 2001 r. o wprowadzeniu ustawy - Prawo ochrony środowiska, ustawy o odpadach oraz o zmianie niektórych ustaw (Dziennik Ustaw Nr 100, poz. 1085); - Rozporządzenia Ministra Środowiska z dnia 24 lipca 2006 r. w sprawie warunków, jakie należy spełnić przy wprowadzaniu ścieków do wód lub do ziemi oraz w sprawie substancji szczególnie szkodliwych dla środowiska wodnego (Dz. U nr 137, poz. 984); - Rozporządzenia Ministra Budownictwa z dnia 14 lipca 2006 r. w sprawie sposobu realizacji obowiązków dostawców ścieków przemysłowych oraz warunków wprowadzania ścieków do urządzeń kanalizacyjnych (Dz. U Nr 136, poz. 964); - wypełniać obowiązki wynikające z decyzji administracyjnych; - podejmować wszelkie uzasadnione kroki mające na celu stosowanie się do przepisów i norm dotyczących ochrony środowiska na terenie i wokół Terenu Budowy oraz będzie unikać uszkodzeń lub uciążliwości dla osób lub własności społecznej i innych, a wynikających ze skażenia, hałasu lub innych przyczyn powstałych w następstwie jego sposobu działania. Stosując się do tych wymagań Wykonawca będzie miał szczególny wzgląd na: - lokalizację baz, warsztatów, magazynów, składowisk, wykopów i dróg dojazdowych; - środki ostrożności i zabezpieczenia przed: - zanieczyszczeniem zbiorników i cieków wodnych pyłami lub substancjami toksycznymi, - zanieczyszczeniem powietrza pyłami i gazami, 134

135 - możliwością powstania pożaru. Wykonawca podejmie wszelkie starania, aby podczas prowadzenia robót chronić środowisko na terenie budowy, na terenach zapleczy budów oraz na trasie transportu sprzętu i materiałów. Wykonawca zobowiązany jest zgodnie z obowiązującymi przepisami ograniczyć szkody i uciążliwości dla ludzi, służb miejskich i ratowniczych wynikające z zastosowanych metod prowadzenia robót a w szczególności: - nie przekraczać dopuszczalnych norm emisji do powietrza pyłów i gazów, - prowadzić właściwą gospodarkę odpadami, - nie przekraczać dopuszczalnych norm hałasu, - nie zanieczyszczać wód powierzchniowych odpadami i substancjami trującymi, - przestrzegać warunków bezpieczeństwa przeciwpożarowego. Wszelkie prace należy prowadzić pod nadzorem Inżyniera Ochrona przed hałasem Hałas powinien być utrzymywany na minimalnym poziomie, przez zastosowanie podczas Robót możliwie najmniej głośnych maszyn. Młoty pneumatyczne winny być wyposażone w tłumiki. W normalnych warunkach, maszyn nie należy używać w nocy, podczas weekendów ani w dni ustawowo wolne od pracy, z wyjątkiem pomp przepompowujących ścieki lub odwadniających wykopy, które winny być jak najmniej uciążliwe dla otoczenia. Poziom hałasu emitowanego przez Sprzęt na granicy działki winien spełniać wymogi Rozporządzenia Ministra Środowiska z dnia 29 lipca 2004 r. w sprawie dopuszczalnych poziomów hałasu w środowisku. W celu ochrony klimatu akustycznego, prace rozbiórkowe należy prowadzić w porze dziennej Gospodarka odpadami Na terenie budowy zabronione jest spalanie jakichkolwiek odpadów lub zbędnych materiałów bez pisemnego zezwolenia Inżyniera. Wykonawca usunie wszelkie odpady i śmieci z terenu budowy i zagospodaruje je w zatwierdzonych miejscach. Podczas prowadzenia robót należy selekcjonować powstające odpady. Zgodnie z obowiązującą w Polsce Ustawą o odpadach Wykonawca robót jest wytwórcą odpadów i on odpowiada za prawidłowe gospodarowanie odpadami, a także musi spełnić wszystkie wymagania Ustawy i idące za tym formalności związane z wytwarzanymi odpadami. Poprzez gospodarowanie odpadami rozumie się zbieranie, transport, odzysk i unieszkodliwianie w tym również nadzór nad tymi działaniami Materiały odpadowe, które nie zawierają substancji szkodliwych, powinny być przetransportowane na składowisko odpadów. Odpady zawierające odpady szkodliwe, winny być przetransportowane na składowisko odpadów, które posiada odpowiedni sprzęt techniczny i odpowiednie zezwolenia na przyjmowanie i poddawanie unieszkodliwianiu odpadów tego typu. Transport odpadów zawierających substancje szkodliwe winien być przeprowadzony przez firmę, która posiada odpowiednie zezwolenie. Zagospodarowanie odpadów powinno być zgodne z obowiązującymi przepisami prawnymi. Wszelkie koszty zagospodarowania odpadów powstałych w związku z realizacją Kontraktu zostaną poniesione przez Wykonawcę i tym samym uwzględnione w cenie Zanieczyszczenie cieków wodnych Wykonawca zobowiązany jest do prowadzenia prac w taki sposób, aby nie doprowadzić do powstawnia zanieczyszczeń i zamuleniem rzek, potoków, cieków wodnych, zlewni zbiorników, drenaży wód powierzchniowych oraz przed zanieczyszczeniem gruntu 135

136 substancjami trującymi lub szkodliwymi, powstającymi w wyniku prowadzenia Robót. W przypadku wystąpienia zanieczyszczeń jest zobowiązany do ich usunięcia na własny koszt Strefy ochronne Wykonawca powinien w trakcie robót budowlanych przestrzegać ograniczeń wynikających z ustanowionych stref ochronnych na terenie prowadzonych robót (np. strefa ochronna stanowisk archeologicznych patrz Załącznik) Ochrona przeciwpożarowa Obiekty i urządzenia z nimi związane powinny być realizowane w sposób zapewniający w razie pożaru: - nośność konstrukcji przez czas wynikający z przepisów, - ograniczenie rozprzestrzeniania się ognia i dymu w obiekcie, - ograniczania rozprzestrzeniania się pożaru na sąsiednie obiekty, - możliwość ewakuacji ludzi oraz bezpieczeństwo ekip ratowniczych. Bezpieczeństwo pożarowe wymaga uwzględnienia przepisów ochrony przeciwpożarowej, a w szczególności: 1. Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 21 kwietnia 2006 r. w sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów (Dz. U nr 80 poz. 563); 2. Rozporządzenia Ministra Infrastruktury z dnia 12 kwietnia 2002 r., w sprawie warunków, jakim powinny odpowiadać budynki i ich usytuowanie (DZ.U. Nr 75, poz.690, z późniejszymi zmianami); 3. zasad oceny zagrożenia wybuchem i wyznaczenia stref zagrożenia wybuchem; 4. warunków wyposażenia budynków lub ich części w instalacje sygnalizacyjno - alarmowe i stałe urządzenia gaśnicze; 5. zasad przeciwpożarowego zaopatrzenia wodnego; 6. wymagań dotyczących dróg pożarowych; 7. wymagań Polskich Norm: dotyczących w szczególności zasad ustalania: gęstości obciążenia ogniowego pomieszczeń i stref pożarowych, klas odporności ogniowej elementów budynku, niepalności materiałów budowlanych, stopnia palności materiałów budowlanych, dymotwórczości materiałów budowlanych, toksyczności produktów rozkładu spalania materiałów. Wykonawca zobowiązany jest do przestrzegania przepisów ochrony przeciwpożarowej. Wykonawca będzie podejmował odpowiednie środki ostrożności na wypadek pożaru przez cały okres działań Wykonawcy i Podwykonawcy. Materiały łatwopalne będą składowane w sposób zgodny z odpowiednimi przepisami i zabezpieczone przed dostępem osób trzecich. Z zastrzeżeniem odmiennych postanowień niniejszej dokumentacji Wykonawca nie zezwoli na rozpalanie ognia lub wykorzystywanie otwartych urządzeń grzewczych z otwartym ogniem. Wykonawca będzie odpowiedzialny za wszelkie straty spowodowane pożarem wywołanym jako rezultat realizacji Robót albo przez personel Wykonawcy. Praktyki budowlane, włącznie z cięciem i spawaniem, oraz ochroną przechowywanych materiałów w czasie budowy powinny być zgodne z Normami i przepisami, które stosuje się przy takich robotach. Wykonawca zarządzi okresowe kontrole przeprowadzane przez miejscowe władze straży pożarnej i będzie z tymi władzami współpracować w celu szybkiej realizacji ich zaleceń. 136

137 Wykonawca będzie utrzymywać sprawny sprzęt przeciwpożarowy, wymagany przez odpowiednie przepisy, na terenie budowy, w pomieszczeniach biurowych, mieszkalnych i magazynach oraz w maszynach i pojazdach Bezpieczeństwo w zakresie higieny i zdrowia Obiekty należy realizować z takich materiałów i wyrobów oraz w taki sposób, aby nie stanowiły zagrożenia dla higieny i zdrowia użytkowników, w szczególności w wyniku: - wydzielania się gazów toksycznych, - obecności szkodliwych gazów lub pyłów w powietrzu, - niebezpiecznego promieniowania, - zanieczyszczenia lub zatrucia wody lub gleby, - nieprawidłowego usuwania dymu lub spalin oraz nieczystości i odpadów w postaci stałej lub ciekłej, - występowania wilgoci w elementach budowlanych lub na ich powierzchni, - niekontrolowanej infiltracji powietrza zewnętrznego, - przedostawania się gryzoni do wnętrza, - nadmiernego hałasu i drgań. W szczególności Wykonawca zobowiązany jest do przestrzegania przepisów BHP wynikających z Kodeksu Pracy, Dział dziesiąty Bezpieczeństwo i Higiena Pracy (ustawa z dnia 26 czerwca 1974 r. (Dz. U nr 24 poz. 141 z późn. zmianami) Bezpieczeństwo w zakresie obciążeń Obiekty i urządzenia z nimi związane powinny być wykonywane i projektowane w taki sposób, aby obciążenia mogące na nie działać w trakcie budowy i użytkowania nie prowadziły do: - zniszczenia całości lub części obiektu, - przemieszczeń i odkształceń o niedopuszczalnej wielkości, - uszkodzenia części obiektu, połączeń lub zainstalowanego wyposażenia w wyniku znacznych przemieszczeń elementów konstrukcji, - zniszczenia na skutek wypadku w stopniu nieproporcjonalnym do jego przyczyny. Konstrukcja obiektów powinna spełniać warunki zapewniające nie przekroczenie stanów granicznych nośności oraz stanów granicznych przydatności do użytkowania w żadnym z jego elementów i w całej konstrukcji. Stany graniczne nośności uważa się za przekroczone, jeżeli konstrukcja powoduje zagrożenia dla bezpieczeństwa ludzi znajdujących się w obiekcie oraz w jego pobliżu, a także zniszczenie przechowywanego mienia lub wyposażenia. Stany graniczne przydatności do użytkowania uważa się za przekroczone, jeżeli wymagania użytkowe dotyczące konstrukcji nie są dotrzymywane. Oznacza to, że w konstrukcji nie mogą wystąpić: - lokalne uszkodzenia w tym również rysy, które mogą ujemnie wpływać na przydatność użytkową, trwałość i wygląd konstrukcji, jej części, a także przyległych do niej części budynku, - odkształcenia lub przemieszczenia ujemnie wpływające na wygląd konstrukcji i jej przydatność użytkową włączając w to również funkcjonowanie maszyn i urządzeń oraz uszkodzenia części nie konstrukcyjnych budynku i elementów wykończenia, 137

138 - drgania dokuczliwe dla ludzi lub powodujące uszkodzenia budynku, jego wyposażenia oraz przechowywanych przedmiotów, a także ograniczające jego użytkowanie zgodnie z przeznaczeniem. Warunki bezpieczeństwa konstrukcji uznaje się za spełnione, jeżeli konstrukcja ta odpowiada Polskim Normom dotyczącym projektowania i obliczania. Wzniesienie obiektu w bezpośrednim sąsiedztwie obiektu budowlanego nie może powodować zagrożeń dla bezpieczeństwa użytkowników tego obiektu lub obniżenia jego przydatności do użytkowania Utrzymanie ruchu Roboty prowadzone będą na wyłączonych z eksploatacji składowiskach odpadów Pracownicy Robotnicy i personel techniczny pracujący na terenie budowy winni używać odpowiednich ujednoliconych ubrań roboczych oraz przestrzegać wytycznych Inżyniera Organizacja ruchu Miejsce wjazdu na teren składowisk odpadów oraz organizacja ruchu na ich terenie winny być uzgodnione z Inżynierem. W miejscach poza składowiskiem odpadów, w których prowadzone Roboty będą utrudniały ruch drogowy (kołowy lub pieszy) Wykonawca zobowiązany jest do zorganizowania ruchu drogowego wg uzgodnionego projektu organizacji ruchu. W ramach ceny Kontraktowej Wykonawca wykona oznakowania i zabezpieczenie terenu robót oraz związanego z tym systemu oznaczeń pionowych i poziomych oraz poniesie wszelakie koszty związane z zajęciem drogi Plan bezpieczeństwa i ochrony zdrowia Podczas realizacji Robót Wykonawca będzie przestrzegać przepisów dotyczących bezpieczeństwa i ochrony zdrowia. W szczególności Wykonawca ma obowiązek zadbać, aby personel nie wykonywał pracy w warunkach niebezpiecznych, szkodliwych dla zdrowia oraz nie spełniających odpowiednich wymagań sanitarnych. Zgodnie z Prawem Budowlanym Wykonawca opracuje plan bezpieczeństwa i ochrony zdrowia dla każdego zakresu robót, przed ich rozpoczęciem i uzgodni z Inżynierem. Wykonawca opracuje plan bezpieczeństwa i ochrony zdrowia i przekaże go Inżynierowi. Zawartość tego planu powinna obejmować między innymi następujące kwestie: - dzienny harmonogram robót z podaniem godzin pracy i godzin odpoczynku; - pisemne instrukcje dotyczące spraw zanieczyszczeń, środków dla zapewnienia higieny i bezpieczeństwa; - ogólny przegląd materiałów, sprzętu i przyrządów; - ogólny przegląd dostępności urządzeń ochrony osobistej pracowników; - opis dostępnych urządzeń ochrony osobistej pracowników; - plan działania w sytuacjach zagrożeń. Pracownicy Wykonawcy zatrudnieni bezpośrednio przy pracach budowlano-montażowych winni posiadać aktualne badania lekarskie. 138

139 Wykonawca zapewni i będzie utrzymywał wszelkie urządzenia zabezpieczające, socjalne oraz sprzęt i odpowiednią odzież dla ochrony życia i zdrowia osób zatrudnionych na budowie oraz dla zapewnienia bezpieczeństwa publicznego Szkolenie personelu Celem szkolenia jest zapewnienie wybranemu personelowi Zamawiającego i Użytkownika niezbędnej wiedzy na temat technologii, eksploatacji i utrzymania urządzeń, instalacji oraz prac objętych Kontraktem, w celu zapewnienia prawidłowej i nieprzerwanej pracy oraz utrzymania gwarantowanych parametrów kontraktowych. Szkolenie obejmie co najmniej następującą tematykę: - poprawną eksploatację po rekultywacji, - obsługę systemów i urządzeń, - kontrolę jakości, - konserwację urządzeń, - zastosowane procedury bezpieczeństwa (łącznie z przepisami BHP i p. poż.). Wszelkie szkolenia i instruktaż muszą być prowadzone w języku polskim. Szkolenie winno generalnie składać się z zaznajomienia z zasadami działania systemów jako całości, a następnie z zapoznania z instrukcją eksploatacji oraz poszczególnymi elementami wyposażenia. Szkolenie winno być prowadzone w siedzibie Zamawiającego, a wdrażanie programów eksploatacji i utrzymania winno być opisane w instrukcjach eksploatacji i utrzymania dostarczonych przez Wykonawcę. Szkolenie winno być również prowadzone zgodnie ze szczegółowymi wymaganiami dotyczącymi uczestników, ponieważ instrukcje i informacje przekazywane poszczególnym grupom personelu różnią się od siebie w zależności od zakresu ich obowiązków, stąd konieczność omówienia różnych aspektów z różnymi uczestnikami. Szkolenie winno być zakończone wystawieniem imiennego świadectwa ukończenia dla personelu przed wystawieniem Świadectwa Przejęcia. Wykonawca winien zapewnić wszelkie niezbędne materiały szkoleniowe i pomoce audiowizualne włączając tablice, wykresy, filmy i inne pomoce szkoleniowe niezbędne personelowi do samodzielnego szkolenia w późniejszym okresie (instrukcje obsługi, konserwacji i eksploatacji) oraz do szkolenia kolejnych pracowników. Projekt programu szkoleń, ogólny opis materiałów szkoleniowych oraz próbki materiałów szkoleniowych muszą być dostarczone Inżynierowi. Wszystkie materiały winny być sporządzone w języku polskim. Szkoleniu należy poddać niezbędną liczbę pracowników określoną przez Inżyniera. Koszt szkoleń winien być uwzględniony w odpowiedniej pozycji Wykazu Cen Ochrona własności Wykonawca powinien podjąć wszelkie konieczne środki ostrożności, mające na celu zabezpieczenie obiektów, dróg dojazdowych itp. przed uszkodzeniami związanymi z wykonywaniem przez niego Robót. W razie uszkodzenia przez Wykonawcę jakiejkolwiek części istniejących obiektów powinien on bezzwłocznie naprawić uszkodzenia na swój koszt. Wykonawca odpowiada za ochronę instalacji na powierzchni ziemi i za urządzenia podziemne, takie jak rurociągi, kable itp. Wykonawca zobowiązany jest uzyskać od właścicieli tych urządzeń i instalacji, potwierdzenia informacji dostarczonych mu przez Zamawiającego w ramach planu ich lokalizacji. Wykonawca zapewni właściwe oznaczenie 139

140 i zabezpieczenie przed uszkodzeniem tych instalacji i urządzeń w czasie trwania budowy. Wykonawca zobowiązany jest umieścić w swoim Programie Robót rezerwę czasową dla wszelkiego rodzaju Robót, które mają być wykonane w zakresie przełożenia instalacji i urządzeń podziemnych na Terenie Budowy i powiadomić Inżyniera i właścicieli urządzeń podziemnych o zamiarze rozpoczęcia Robót. O fakcie przypadkowego uszkodzenia tych instalacji Wykonawca bezzwłocznie powiadomi Inżyniera i zainteresowane strony oraz będzie z nimi współpracował dostarczając wszelkiej pomocy potrzebnej przy dokonywaniu napraw. Wykonawca będzie odpowiadać za wszelkie, spowodowane przez swoje działania, uszkodzenia instalacji na powierzchni ziemi i urządzeń podziemnych wykazanych w dokumentach dostarczonych mu przez Zamawiającego. W przypadku, gdy poza terenem zamykanego składowiska wykonywane są prace, które mogą mieć wpływ na istniejące instalacje podziemne, Wykonawca winien uzyskać zgodę właściciela instalacji na wykonanie tych prac i utrzymywać z nim ścisłą współpracę przez cały czas trwania Robót. Pod nadzorem Inżyniera Wykonawca winien z góry ustalić lokalizację wszystkich głównych instalacji doprowadzających media narażonych na uszkodzenie w wyniku prowadzonych Robót. Wykonawca winien wykonać otwory próbne w miejscach, w których nie można uzyskać informacji z istniejących dokumentów lub na podstawie cech widocznych na powierzchni. Niezależnie od sprawdzenia lokalizacji dla uniknięcia uszkodzeń konieczne jest przeprowadzenie dokładnych badań w celu wyjaśnienia stanu tych głównych instalacji, które mogą kolidować z elementami Robót Stałych tam, gdzie nie zostało to pokazane na mapie do celów projektowych. W razie zdiagnozowania rozbieżności Inżynier rozważy możliwość wprowadzenia zmiany do projektu. Wczesne sprawdzenie wyżej wymienionych instalacji jest bardzo istotne dla umożliwienia wykonania takiego przemieszczenia w trakcie prac budowlanych. W miejscach, gdzie doprowadzenia mediów kolidują z elementami Robót Stałych przemieszczenie ich trasy powinno zostać szczegółowo uzgodnione przy napotkaniu ich w trakcie wykonywania Robót. Zmiany trasy systemu odwodnienia powinny być wprowadzone przez Wykonawcę, natomiast zmiany tras pozostałych instalacji przez instytucje odpowiedzialne za nie ustawowo, chyba że one same wyrażą zgodę na przeprowadzenie tych prac przez Wykonawcę. Inżynier będzie koordynował wyżej wymienione prace oraz wyda szczegółowe instrukcje dotyczące każdego przemieszczenia trasy. Koszty zmiany trasy winien pokryć Wykonawca. Wykonawca winien przedsięwziąć stosowne środki ostrożności, mające na celu zapobieżenie uszkodzeniu istniejących podziemnych instalacji doprowadzających media. Zapewniona powinna być tymczasowa ochrona wszystkich istniejących instalacji doprowadzających podłączeń mediów, które zostaną odsłonięte całkowicie lub częściowo albo będą w inny sposób narażone w związku z wykonywaniem wykopów. W razie wystąpienia szkody należy udzielić pomocy pracownikom obsługi w celu umożliwienia szybkiej naprawy uszkodzonej instalacji. Wykonawca winien przedsięwziąć środki ostrożności mające zapobiec uszkodzeniu przez pracujące maszyny i sprzęt rurociągów lub podpór w przypadku rurociągów nadziemnych bądź napowietrznych przewodów elektrycznych i telefonicznych. Maszyny nie mogą pracować zbyt blisko napowietrznych przewodów wysokiego napięcia, w związku z czym w przypadku wykonywania przejść pod wyżej wymienionymi liniami Wykonawca winien podjąć odpowiednie kroki zabezpieczające w porozumieniu z Inżynierem oraz Zakładem Energetycznym. Dokumenty dotyczące istniejących i przemieszczonych instalacji powinny być przechowywane do wglądu dla pracowników obsługi Nadzór autorski na Terenie Budowy. Przewiduje się pełnienie nadzoru autorskiego przez Projektantów celem nadzoru realizacji zadania zgodnie z projektem bądź wprowadzenia zamiennych rozwiązań projektowych. Przewiduje się pełnienie nadzoru zamiejscowego polegającego na pobycie dwóch Projektantów na Terenie Budowy dwa razy w miesiącu przez cały okres trwania budowy oraz pełnienie nadzorów miejscowych wykonywanych na terenie siedziby Biura Projektów dwa 140

141 razy w miesiącu przez cały okres trwania budowy. Konieczność częstszego niż dwa razy w miesiącu wykonania nadzoru zamiejscowego lub miejscowego przez Projektantów musi być uzgodniona z Zamawiającym. Koszty nadzoru autorskiego pokryje Wykonawca Nadzór archeologiczny Wymagane jest przeprowadzenie badań ratowniczych oraz prowadzenie nadzoru archeologicznego na składowiskach wymienionych w opinii Konserwatora Zabytków zamieszczonej w Załączniku do P-fu Poz.1. Roboty ziemne zlokalizowane w strefach ochrony konserwatorskiej należy prowadzić pod nadzorem Wojewódzkiego Konserwatora Zabytków. Koszty badań ratowniczych oraz nadzoru archeologicznego ponosi Wykonawca i uwzględni te koszty w Cenie Kontraktowej. Wykonawca w przypadku odnalezienia na terenie budowy budowli lub przedmiotów zabytkowych jest zobowiązany wstrzymać roboty oraz powiadomić o tym Inżyniera i Wojewódzkiego Konserwatora Zabytków. Inżynier w porozumieniu z Wojewódzkim Konserwatorem Zabytków podejmie decyzje w sprawie dalszego prowadzenia robót Likwidacja zieleni Wykonawca wykona wycinkę drzew i krzewów w zakresie niezbędnym do realizacji niniejszego kontraktu. Przed przystąpieniem do wycinki wymagane będzie uzyskanie decyzji zezwalającej na usunięcie dzew i krzewów oraz wniesie stosownych opłat za wprowadzenie zmian w środowisku naturalnym. Wszelkie opłaty administracyjne związane z uzyskaniem zgody na wycinkę drzew ponosi Wykonawca i koszty te są składnikiem Ceny Kontraktowej. Opłata zostanie wniesiona przed terminem planowanego rozpoczęcia robót Wymagania dla projektowania Zakres dokumentacji projektowej Wykonawca opracuje dokumentację projektową projekty techniczne rekultywacji dla 11 składowisk odpadów, objętych zadaniami nr 3/KIII 13/KIII oraz dokona weryfikacji i aktualizacji posiadanej przez Zamawiajacego dokumentacji projektowej dla Zadania nr 1/KIII i 2/KIII. Dokumentacja projektowa winna obejmować: 1. Projekt Budowlany pełnobranżowy opracowany w zakresie zgodnym z wymaganiami obowiązującej w Polsce ustawy Prawo budowlane z 7 lipca 1994 i Wymaganiami Zamawiającego i inne opracowania wymagane dla uzyskania Pozwolenia na Budowę oraz Wykonawca uzyska wszelkie niezbędne dokumenty, decyzje i uzgodnienia, w tym uzgodnienie warunków rekultywacji z odpowiednim organem ochrony środowiska. 2. Projekt wykonawczy dla celów realizacji Robót. Projekty techniczne wykonawcze stanowić będą uszczegółowienie dla potrzeb wykonawstwa Projektu Budowlanego. Dokumentacja powinna być opracowana z uwzględnieniem warunków zatwierdzenia Projektu Budowlanego oraz warunków zawartych w uzyskanych opiniach 141

142 i uzgodnieniach, jak również w Wymaganiach Zamawiającego. Projekty techniczne wykonawcze sporządzone będą oddzielnie dla każdego obiektu budowlanego. 3. Dokumentację powykonawczą z naniesionymi w sposób czytelny wszelkimi zmianami wprowadzonymi w trakcie budowy wraz z inwentaryzacją geodezyjną wykonanych obiektów oraz sieci i instalacji. 4. Projekt rozruchu obiektów. 5. Dokumentację powykonawczą rozruchową (sprawozdanie z rozruchu). 6. Instrukcję eksploatacji. 7. Kompletną dokumentację niezbędną do uzyskania pozwolenia na użytkowanie. Dodatkowo, dla obiektów wymagajacych wykonania lub uzupełnienia sieci monitoringu lokalnego składowiska odpadów Wykonawca opracuje i uzyska stosowne uzgodnienia i zatwierdzenia: 1. Projekty prac geologicznych 2. Projekty monitoringu lokalnego składowiska odpadów 3. Dokumentacje hydrogeologiczne. Cała dokumentacja będzie przedmiotem zatwierdzenia przez Inżyniera i Zamawiającego. Zasady przekazania dokumentów do akceptacji Inżynierowi obowiązują Wykonawcę na podstawie Aktu Umowy. Wykonawca wykona projekty techniczne rekultywacji dla 11 składowisk odpadów w pełnym zakresie, w tym w szczególności: 1. Zagospodarowania terenu, 2. Robót budowlanych dotyczących: rozbiórek, robót ziemnych, robót konstrukcyjnych budowlanych, robót elektrycznych, sieci zewnętrznych, robót montażowych, modernizacji i uzupełniania dróg dojazdowych do obiektów, 3. Wyposażenia w urządzenia technologiczne, 4. Aparatury kontrolno-pomiarowej i automatyki, 5. Rekultywacji biologicznej, 6. Uporządkowania terenu wokół czaszy składowiska odpadów Format dokumentacji projektowej Wydruki Wykonawca dostarczy rysunki i pozostałe dokumenty wchodzące w zakres Dokumentacji projektowej w znormalizowanym rozmiarze. Dopuszczalne są następujące rozmiary: A0 (841 mm x 1189 mm) A1 (594 mm x 841 mm) A2 (420 mm x 594 mm) A3 (297 mm x 420 mm) A4 (210 mm x 297 mm) A4 profil (wielokrotność A4) 142

143 Rysunki o formacie większym niż A0 nie mogą być przedstawione, chyba, że zostało to uzgodnione z Inżynierem. Obliczenia i opisy powinny być dostarczone na papierze formatu A Dokumentacja w formie cyfrowej Wersja cyfrowa Dokumentacji projektowej wykonana zostanie z zastosowaniem następujących formatów elektronicznych: - Rysunki, schematy, diagramy format rysunku wektorowego typu *.dwg lub *.dxf - Opisy, zestawienia, specyfikacje: o format plików tekstowych *.doc lub *.rtf o format plików arkusza kalkulacyjnego *.xls lub *.csv - Harmonogramy format plików arkusza kalkulacyjnego *.xls lub *.csv - Wersja cyfrowa Dokumentacji projektowej zostanie przekazana na nośniku cyfrowym Liczba egzemplarzy Dokumentację projektową należy opracować w języku polskim stosując zasady, wymiarowania oraz oznaczenia graficzne i literowe określone w Polskich Normach. Dokumentacja projektowa winna być wykonana w 6-ciu egzemplarzach w wersji drukowanej i w wersji elektronicznej. Wykonawca dostarczy Inżynierowi dokumentację projektową do zatwierdzenia (w uzgodnionej z Inżynierem ilości egzemplarzy). Wykonawca po zatwierdzeniu dokumentacji przez Inżyniera przekaże mu 6 egzemplarzy dokumentacji w wersji papierowej i 6 egzemplarzy w wersji cyfrowej. Każdy egzemplarz zostanie odpowiednio oznakowany. Wykonawca przygotuje i uzgodni z Inżynierem tabelę przekazania Dokumentacji dla wszystkich jej stadiów, która określać będzie odbiorców poszczególnych egzemplarzy Dokumentacji. Ponadto Zamawiający wymaga dostarczenia: - czterech kompletów dokumentacji wykonawczej zatwierdzonej przez Inżyniera oraz cztery komplety w wersji elektronicznej, - czterech kompletów dokumentacji powykonawczej zatwierdzonej przez Inżyniera oraz cztery komplety wersji elektronicznej, - trzech kompletów instrukcji obsługi, eksploatacji i konserwacji zatwierdzonej przez Inżyniera. - trzech opieczętowanych kompletów projektu prac geologicznych, projektu monitoringu lokalnego składowiska odpadów i dokumentacji hydrogeologicznej zatwierdzonych przez odpowiedni organ ochrony środowiska. Powyższy wykaz nie uwzględnia dokumentacji na potrzeby Wykonawcy oraz do bieżących uzgodnień Wymagania dotyczące dokumentacji projektowej Wymagania podstawowe Wykonawca w ramach prac przedprojektowych dokona potwierdzenia bądź weryfikacji dotychczasowych założeń bilansowych i rozwiązań konstrukcyjnych i w uzasadnionych wypadkach dostosuje założenia tak, aby zagwarantować osiągnięcie wymagań zawartych w WWiO oraz zweryfikuje wszystkie przekazane przez Zamawiającego informacje dotyczące problemów istniejących obiektów. Wszystkie przedstawione przez Zamawiającego parametry, wskaźniki i dane dotyczące rozwiązań technologicznych należy traktować jako przewidywane i orientacyjne, a ostateczne 143

144 będą określone przez Wykonawcę w zrealizowanym przez niego projekcie budowlanym. Wykonawca jest odpowiedzialny za ich sprawdzenie, interpretację oraz ustalenie wyjściowych danych i założeń do projektowania. Obiekty budowlane należy zaprojektować i wybudować zgodnie z przepisami technicznobudowlanymi, Polskimi Normami oraz zasadami wiedzy technicznej w sposób zapewniający spełnienie wymagań podstawowych w zakresie: bezpieczeństwa konstrukcji, bezpieczeństwa pożarowego, bezpieczeństwa użytkowania, odpowiednich warunków higienicznych i zdrowotnych, ochrony środowiska, ochrony przed hałasem i drganiami, oszczędności energii, Należy zapewnić ochronę uzasadnionych interesów osób trzecich oraz uwzględnić ewentualne wymagania konserwatorskie. Roboty powinny być tak zaprojektowane aby odpowiadały pod każdym względem najnowszym aktualnym praktykom inżynieryjnym. Podstawą rozwiązań projektowych powinna być prostota oraz powinny być spełnione wymagania niezawodności, tak aby budowle, urządzenia i wyposażenie zapewniały długotrwałą bezproblemową eksploatację przy niskich kosztach obsługi. Należy zwrócić szczególną uwagę na zapewnienie łatwego dostępu w celu inspekcji, oczyszczenia, obsługi i napraw. Wszystkie dostarczone urządzenia i wyposażenie powinny być zaprojektowane w taki sposób, aby bezawaryjnie pracowały we wszystkich warunkach eksploatacyjnych. Wszystkie Roboty powinny być zaprojektowane, dostarczone i wykonane w systemie metrycznym. Wykonawca bierze na siebie odpowiedzialność za wszelkie niezgodności, błędy, braki dostrzeżone na rysunkach i objaśnieniach niezależnie od tego czy zostały one zaaprobowane przez Inżyniera czy nie Projektanci Wykonawca zatrudni do projektowania Robót doświadczonych projektantów posiadających wymagane Prawem Budowlanym odpowiednie uprawnienia do pełnienia samodzielnych funkcji technicznych w budownictwie, należących do odpowiednich organizacji samorządu zawodowego oraz kompetentny personel pomocniczy Trwałość projektowanych elementów Projektowana trwałość stałych elementów Robót powinna być nie mniejsza niż: - obiekty inżynierskie oraz konstrukcje budowlane, 50 lat - sieci i instalacje w zakresie orurowania i oprzewodowania 30 lat - drogi 30 lat - urządzenia technologiczne 15 lat - oprzyrządowanie i systemy sterowania 7 lat Projekt powinien uwzględniać najbardziej skrajne warunki, jakie wystąpią podczas wykonywania Robót i w okresie eksploatacji po ukończeniu Robót, obejmujące między innymi najwyższe i najniższe obciążenia eksploatacyjne czy warunki klimatyczne. 144

145 Inwentaryzacja stanu istniejącego W zależności od potrzeb Wykonawca uzupełni dostarczoną inwentaryzację wszystkich istniejących obiektów, które w ramach Kontraktu mają być wykorzystane, modernizowane lub są z Robotami związane. Inwentaryzacja będzie obejmowała określenie wszystkich danych niezbędnych do opracowania Dokumentacji projektowej zgodnie z wymaganiami, w tym takich elementów jak wymiary, rzędne wysokościowe, współrzędne, stan budowli itd. Przekazana przez Zamawiającego w Pf-u inwentaryzacja modernizowanych obiektów ma charakter informacyjny Dokumentacja geotechniczna, geologiczno-inżynierska i hydrogeologiczna Dokumentacje geotechniczna, geologiczno-inżynierska lub hydrogeologiczna dla poszczególnych obiektów zostały opracowane na etapie budowy składowisk odpadów i/lub zakładania sieci monitoringu lokalnego składowiska odpadów. Jeżeli Wykonawca uzna że są one niewystarczające dla wykonania robót, to Wykonawca na swój koszt wykona badania i uzupełni te dokumentacje w niezbędnym zakresie. Dla potrzeb wykonania otworów obserwacyjnych do celów monitoringu lokalnego składowiska odpadów, zgodnie z Rozporządzeniem Ministra Środowiska z dnia 9 grudnia 2002 r. w sprawie zakresu, czasu, sposobu oraz warunków prowadzenia monitoringu składowisk odpadów (Dz. U z dnia 19 grudnia 2002 r.) Wykonawca opracuje: Projekt prac geologicznych, który podlega zatwierdzeniu przez Starostę, projekt powinien być opracowany zgodnie z Rozporządzeniem Ministra Środowiska z w sprawie projektów prac geologicznych (Dz.U ), Dodatek do Dokumentacji hydrogeologicznej, podlegający przedłożeniu staroście. Wykonawca opracuje inne dokumentacje oraz uzyska wszelkie dokumenty potrzebne do uzyskania pozwolenia wodnoprawnego (między innymi operat wodnoprawny) Projekt budowlany Wykonawca wykona Projekt budowlany, zgodny z wymaganiami polskiego Prawa Budowlanego w szczególności określonymi w art. 34 ust. 6 pkt 1 ustawy z dnia 7 lipca 1994 r. - Prawo budowlane (Dz. U. z 2000 r. Nr 106, poz. 1126, z późn. zm.) i w Rozporządzeniu Ministra Infrastruktury z dnia 3 lipca 2003r w sprawie szczegółowego zakresu i formy projektu budowlanego (DZ. U. Nr 120 poz. 1133). Wykonawca przygotuje wszystkie inne dokumenty, opracowania i uzyska wszelkie uzgodnienia i decyzje, w szczególności w zakresie: pozwoleń na wprowadzanie do środowiska substancji lub energii, zgodności z wymaganiami ochrony przeciwpożarowej, zgodności z wymaganiami bezpieczeństwa i higieny pracy oraz ochrony sanitarnoepidemiologicznej, zgodności z wymaganiami bezpieczeństwa użytkowania, ochrony zdrowia i prawa pracy, odstępstw od warunków technicznych, niezbędne dla zgodnego z prawem i skutecznego wystąpienia o pozwolenie na budowę Projekt wykonawczy Projekt wykonawczy, obejmuje Rysunki i opisy wszystkich elementów Robót. Projekt wykonawczy przedstawiał będzie szczegółowe usytuowanie wszystkich urządzeń 145

146 i elementów Robót, ich parametry wymiarowe i techniczne, szczegółową specyfikację (ilościową i jakościową) Urządzeń i Materiałów i będzie obejmował co najmniej: w zakresie architektury: Plan zagospodarowania z uwzględnieniem niezbędnych danych do tyczenia wszystkich elementów Robót Projekt Małej Architektury i Zieleni w zakresie elementów konstrukcyjnych i budowlanych: ogólne szkice sytuacyjne i rysunki elementów budowlanych wraz z wymiarami dla wszystkich budynków, zbiorników, konstrukcji wsporczych, pomostów, urządzeń i wyposażenia (niezależnie od Projektu Budowlanego), obliczenia i rysunki konstrukcyjne wraz z niezbędnymi projektami montażowymi dla wszystkich konstrukcji, szczegóły dotyczące zbrojenia konstrukcji żelbetowych z wykazami stali, rysunki warsztatowe elementów konstrukcji stalowych wykonane wg PN-ISO 5261, PN-ISO 8991, PN-EN zgodnie z projektem budowlanym; do rysunków należy dołączyć wykazy stali, łączników, oraz schematy montażowe konstrukcji określające usytuowanie elementów, a także niezbędne usytuowanie elementów montażowych. szczegółowe wymagania dotyczące sposobu zabezpieczenia przed korozją konstrukcji stalowych: - kategorię korozyjną środowiska wg PN-EN ISO , - oczekiwany okres trwałości do pierwszej renowacji wg PN-ISO , - wymagany sposób przygotowania powierzchni wg PN-EN ISO i PN-EN ISO 8504, umiejscowienie tego procesu, rodzaj zalecanego ścierniwa (typ, granulacja) oraz rodzaj gruntu czasowej ochrony (jeśli występuje), - sposób zabezpieczenia, - wymagania dotyczące powłok lakierowanych: nazwa producenta, nazwa i symbol farby, ilość warstw, grubość jednej warstwy, kolor, numer PN lub aprobaty technicznej, umiejscowienie procesu w cyklu montażu konstrukcji, dobór powłok z uwzględnieniem PN-EN ISO , - wymagania dotyczące powłok metalowych wg PN-EN ISO 1461, PN-EN ISO i PN-H-04684, - sposób zabezpieczeń połączeń i łączników, klasę połączeń ciernych (jeśli występują), uściślenie wymagań dotyczących odporności ogniowej: klasę odporności ogniowej, rodzaj pasywnej ochrony, grubość powłok wchodzących w skład systemu, ustalenia dotyczące bezpiecznej metody montażu konstrukcji, rysunki i obliczenia prefabrykowanych elementów betonowych, żelbetowych i stalowych, projekt montażu dla wszystkich konstrukcji stalowych, rysunki architektoniczne i budowlane, obejmujące ogólne usytuowanie i szczegóły konstrukcji murowych, betonowych, stalowych, okładzin, posadzek, pokrycia dachu, obróbek blacharskich, itp. oraz wszystkie wyszczególnione elementy osprzętu i wykończenia, zarówno na zewnątrz, jak i wewnątrz (niezależnie od Projektu Budowlanego), szczegóły dotyczące projektu izolacji przeciwwilgociowych, cieplnych i pokrycia ogniochronnego, projekt robót drogowych, obejmujący układanie krawężników, przekroje i niwelety drogi i szczegóły dotyczące odwodnienia, 146

147 specyfikacje ilościowo-jakościowe wszystkich podstawowych materiałów i konstrukcji, opisy, charakterystyki i specyfikacje niezbędne do jednoznacznego określenia szczegółów Robót. w zakresie montażu Urządzeń: rysunki sytuacyjne, przekroje charakterystyczne, profile i widoki przedstawiające szczegółowe usytuowanie Urządzeń i wszystkich elementów towarzyszących, ich wzajemne rozmieszczenie w planie i wysokościowe, schematy technologiczne Urządzeń, prezentujące ich parametry technicznotechnologiczne, funkcje i zależności technologiczne, w tym lokalizację i parametry wszystkich mediów doprowadzanych i odprowadzanych, lokalizację i charakterystykę punktów kontroli i pomiarów procesowych dla potrzeb AKPiA, szczegółowe schematy, instrukcje i rysunki montażowe prezentujące sposób montażu, mocowania i kotwienia elementów konstrukcyjnych (fundamenty, konstrukcje wsporcze, zawiesia), wykazy materiałów montażowych, projekt organizacji montażu i koniecznego sprzętu montażowego, opisy, charakterystyki i specyfikacje niezbędne do jednoznacznego określenia szczegółów Robót, w zakresie wyposażenia w sprzęt, oznakowania, środki ochrony indywidualnej i zbiorowej oraz instrukcje w zakresie BHP i ochrony przeciwpożarowej: wykaz sprzętu i środków ochrony z charakterystyką ilościową i jakościową, szkice rozmieszczenia sprzętu w obiektach, wykaz oznakowań i instrukcje ich lokalizacji i montażu, treść wymaganych instrukcji BHP i p.poż. w zakresie instalacji technologicznych, wodociągowych, sanitarnych i grzewczo wentylacyjnych: plan sytuacyjny rozmieszczenia sieci zewnętrznych ze szczegółową lokalizacją (niezależnie od Projektu Budowlanego), rysunki sytuacyjne instalacji wewnętrznych, przekroje i widoki charakterystyczne ze szczegółową lokalizacją pozwalającą na jednoznaczne określenie ich położenia w stosunku do Urządzeń i pozostałych elementów Robót, obliczenia niezbędne dla wymiarowania, łącznie z określeniem warunków prób powykonawczych, w tym ciśnień próbnych, wydajności, itp., profile oraz schematy aksonometryczne rurociągów i kanałów, specyfikacje ilościowo-jakościowe armatury, elementów i prefabrykatów rurociągów i kanałów, rysunki i schematy szczegółów wyposażenia instalacji, komór, studni, węzłów połączeniowych, konstrukcji wsporczych i oporowych, punktów stałych, rysunki i schematy lokalizacji elementów przyłączeniowych aparatury sterowniczej i kontrolno-pomiarowej, rysunki, obliczenia i instrukcje postępowania w przypadku wszystkich przejść w rejonach istniejącej infrastruktury, w tym dróg, rurociągów, kanałów, kabli i podłączeń do istniejących systemów rurociągów, ukształtowanie terenu oraz wszystkie prace pomocnicze związane z przywróceniem Terenu Budowy do stanu pierwotnego, opisy, charakterystyki i specyfikacje niezbędne do jednoznacznego określenia szczegółów Robót. w zakresie instalacji elektrycznych: 147

148 opis techniczny, schematy jednobiegunowe dla poszczególnych rozdzielni, dokumentację prefabrykacyjną rozdzielni/skrzynek, schematy rozwinięte sterowań (dla wszystkich odbiorów), zestawienie dostarczanych materiałów montażowych, dokumentację oświetlenia, dokumentację instalacji odgromowej, plany sytuacyjne rozmieszczenia urządzeń i tras kablowych, listę kabli, tabele/rysunki powiązań kablowych. w zakresie AKPiA: opis techniczny, schematy technologiczno-pomiarowe, listę pomiarów, dokumentację prefabrykacyjną szaf / skrzynek, zestawienie dostarczanej aparatury i urządzeń, zestawienie dostarczanych materiałów montażowych, schemat / opis dla zabezpieczeń, blokad, układów automatycznej regulacji, plany sytuacyjne rozmieszczenia urządzeń i tras kablowych, listę kabli, tabele/rysunki powiązań kablowych, rysunki i obliczenia dotyczące Robót Tymczasowych, w szczególności: deskowań, rusztowań, obudów ścian wykopów, Plan Ochrony Obiektów obejmujący wszystkie branże, z uwzględnieniem stałego monitoringu Dokumentacja powykonawcza Wykonawca sporządzi Dokumentację powykonawczą wraz z niezbędnymi opisami w zakresie i formie jak w Dokumentacji wykonawczej, a ich treść przedstawiać będzie Roboty tak, jak zostały przez Wykonawcę zrealizowane. Będą one obejmować także geodezyjne pomiary powykonawcze. Jeżeli w trakcie procedury uzyskania pozwolenia na użytkowanie wprowadzone zostaną zmiany w zakresie Robót, Wykonawca dokona właściwej korekty rysunków powykonawczych tak, aby ich zakres, forma i treść odpowiadała wymaganiom opisanym powyżej Dokumentacje Techniczno Ruchowe (DTR) Urządzeń Dla każdego rodzaju Urządzeń Wykonawca dostarczy DTR w języku polskim. Podręczniki te będą obejmować: Część rysunkową obejmującą: o schematy procesu i instalacji, o kompletną specyfikację elementów z podaniem rodzaju materiału, o rysunki wyposażenia z wymiarami, średnicami i lokalizacją połączeń z innymi elementami oraz z ciężarem Urządzenia, o opis wszystkich komponentów/jednostek Urządzeń/systemów i ich części, o założenia projektowe dla komponentów/jednostek, Urządzeń/systemów, 148

149 o certyfikaty (certyfikaty materiałów, certyfikaty prób etc.), o obliczenia (wytrzymałość, osiągi etc.), o schemat połączeń elektrycznych; o specyfikację narzędzi i materiałów dostarczanych z wyposażeniem. Część instalacyjną obejmującą opis: o wymagań dotyczących instalacji, o wymagań dotyczących obsługi kolumny nadmiarowo-upustowej (pochodnia), o zalecenia dotyczące magazynowania i montażu elementów instalacji. Część obsługową obejmującą opis: o obsługi, o konserwacji, o naprawy. Inne dokumenty wymagane dla danego urządzenia przez niniejsze Wymagania Zamawiającego Instrukcje obsługi, eksploatacji i konserwacji Nie później niż 3 miesiące przed ukończeniem Robót Wykonawca powinien przekazać Inżynierowi do przeglądu tymczasową Instrukcję obsługi i konserwacji (w języku polskim, w sześciu egzemplarzach), dotyczącą całości Robót. Nie później niż dwa miesiące po Przejęciu Robót przez Zamawiającego, Wykonawca przekaże Inżynierowi do zatwierdzenia ostateczną formę Instrukcji odpowiednio poprawioną i uzupełnioną tam gdzie będzie to konieczne. Wykonawca ma obowiązek dostarczenia sześciu egzemplarzy ostatecznej Instrukcji obsługi i konserwacji, w języku polskim w wersji elektronicznej na CD-ROM. Wszystkie uzupełnienia, zmiany lub skreślenia, których może zażądać Inżynier po doświadczeniach uzyskanych podczas trwania Robót oraz w trakcie Prób, winny być ujęte w wyżej wymienionych sześciu egzemplarzach Instrukcji obsługi i konserwacji w postaci stron uzupełniających lub zastępczych, a koszt wprowadzenia tych poprawek jest w zakresie Ceny Kontraktowej. Instrukcja obsługi i konserwacji powinna zawierać w szczególności: - wyczerpujący opis zakresu działania i możliwości jakie posiada instalacja i każdy z jej elementów składowych, - opis trybu działania wszystkich systemów, - schemat technologiczny instalacji, - plan sytuacyjny przedstawiający instalację po zakończeniu Robót, - rysunki przedstawiające rozmieszczenie Urządzeń, - pełną i wyczerpującą instrukcję obsługi instalacji, - instrukcje i procedury uruchamiania, eksploatacji i wyłączania dla instalacji i wszystkich elementów składowych, - specyfikacje wszystkich stałych i zmiennych nastaw wyposażenia, zweryfikowanych podczas Prób Końcowych, - procedury przestawień sezonowych, - procedury postępowania w sytuacjach awaryjnych, - procedury lokalizowania awarii, - wykaz wszystkich Urządzeń uwzględniający: o nazwę i dane teleadresowe producenta, w tym numer telefonu serwisu, 149

150 o model, typ, numer katalogowy, o podstawowe parametry techniczne, o lokalizację, o unikalny numer (oznaczenie) umożliwiający odnalezienie na schematach, - wykaz dostarczonych narzędzi i smarów, - wykaz dostarczonych części zamiennych, - zalecenia dotyczące częstotliwości i procedur konserwacji profilaktycznych, jakie mają zostać przyjęte dla zapewnienia najbardziej sprawnej eksploatacji systemów, - harmonogramy smarowania dla wszystkich pozycji smarowanych, - listę zalecanych smarów i ich równoważników, - listę normalnych pozycji zużywalnych, - listę zalecanych części zapasowych do utrzymywania w zapasie przez końcowego użytkownika obejmującą części ulegające zużyciu i zniszczeniu oraz te, które mogą powodować konieczność przedłużonego oczekiwania w przypadku zaistnienia w przyszłości konieczności ich wymiany, - ogólne schematy powykonawcze rozmieszczenia pulpitów operatora i sterowników programowalnych, - schematy powykonawcze wszystkich połączeń elektrycznych pomiędzy pulpitem operatora, sterownikami programowalnymi i zainstalowanymi obciążeniami, Wykonawca ma ponadto obowiązek przekazania: - oprogramowania narzędziowego oraz kopii aplikacji zastosowanej w sterownikach systemu AKPiA wraz z licencją dla użytkownika. - certyfikatów prób dla silników, pomp, zarówno dotyczących Robót, jak i prób na Terenie Budowy, oraz dla transformatorów, instalacji elektrycznej i innych elementów, dla których jest to wymagane, Instrukcja, zawierająca ponumerowane strony, zostanie dostarczona w rozmiarze A4, w segregatorach czteropierścieniowych w twardej oprawie, każdy z indeksem, odpowiednio podzielony i odpowiednio zatytułowany na okładce. Rysunki formatu większego niż A4 będą składane i gromadzone w okładkach w taki sposób by możliwe było ich rozłożenie bez konieczności zdejmowania z pierścieni mocujących. Tymczasowe instrukcje powinny być tego samego formatu, co instrukcje ostateczne z tymczasowymi wkładkami w przypadku pozycji, których nie można sfinalizować do czasu prób końcowych i wykonania testów parametrów eksploatacyjnych Zatwierdzanie dokumentacji projektowej przez Inżyniera Przed wystąpieniem o uzyskanie zgody na zamknięcie składowiska odpadów, o wydanie pozwolenia na budowę, pozwolenia na rozbiórkę bądź zgłoszeniem - Wykonawca zobowiązany jest przedłożyć Inżynierowi do przeglądu uzgodnioną ilość egzemplarzy w języku polskim Projektu Budowlanego (opisy, obliczenia, rysunki, harmonogramy i in.). Wykonawca winien przedkładać Inżynierowi do informacji także wszelkie uzyskane opinie, pozwolenia, uzgodnienia itp. dokumenty obrazujące przebieg toczącego się procesu projektowania. Niezależnie od stanu prac projektowych i rysunków związanych z uzyskaniem Pozwolenia na Budowę, Wykonawca zobowiązany jest przedłożyć do zatwierdzenia Inżynierowi wszystkie elementy projektów wykonawczych, obliczenia, rysunki warsztatowe itp. wraz ze szczegółami dotyczącymi rekultywacji składowisk. Dokumenty te podlegać będą przeglądowi i zatwierdzeniu przez Inżyniera zgodnie z Warunkami ogólnymi Kontraktu. 150

151 Nadzory autorskie Wykonawca zapewni sprawowanie Nadzoru Autorskiego przez projektantów autorów Dokumentacji projektowej zgodnie z wymaganiami ustawy Prawo Budowlane. Nadzór sprawowany będzie w szczególności poprzez: - kontrole zgodności wykonania Robót z treścią Dokumentacji projektowej dokonywane przez projektantów autorów. Kontrole takie odbywać się będą na każdym ważnym etapie Robót, lecz nie rzadziej niż 1 raz w ciągu 2 tygodni. Każda kontrola projektantów autorów udokumentowana zostanie wpisem do Dziennika Budowy o stanie realizacji Robót. - weryfikację Dokumentacji powykonawczej w zakresie jej zgodności z faktycznym wykonaniem Robót. Weryfikacja zostanie potwierdzona poprzez oświadczenie projektantów autorów, załączone do Dokumentacji powykonawczej. Koszty pełnienia nadzorów autorskich winny zostać uwzględnione przez Wykonawcę w Cenie Wyroby budowlane Wyroby budowlane (materiały, elementy i urządzenia) przeznaczone do robót powinny spełniać wymogi stawiane wyrobom budowlanym przez Prawo budowlane i Ustawę o wyrobach budowlanych z dnia 16 kwietnia 2004 r. (Dz. U nr 92 poz.881). Wszystkie materiały, urządzenia i elementy gotowe do wykorzystania przy Robotach Stałych powinny być nowe, pierwszej klasy jakości i solidnego wykonania. Powinno się je nabywać wyłącznie od dostawców, którzy wykażą jakość swoich produktów, przedstawiając referencje w związku z wykonanymi wcześniej podobnymi pracami lub poświadczone wyniki testów. Materiały i wyroby budowlane powinny mieć stosowną aprobatę techniczną. Warunki środowiskowe mogą się różnić w zależności od miejsca wykonywania Robót, materiały powinny być wybrane, a elementy gotowe zaprojektowane w taki sposób, aby wytrzymały wpływ występujących tam czynników korozyjnych. W szczególności: - produkty i materiały narażone na kontakt z odciekami, ściekami, użyte jako przesłony izolacyjne i filtracyjne oraz narażone na kontakt ze środowiskiem agresywnym nie mogą być biodegradowalne, - części zużywające się winny być łatwo dostępne. Należy unikać stykania się ze sobą powierzchni dwóch niejednakowych materiałów, a wszędzie tam, gdzie jest to niemożliwe, materiały te muszą być tak dobrane, aby różnica ich naturalnych potencjałów nie przekraczała 250 miliwoltów. Należy zastosować powlekanie galwaniczne lub inną technikę zabezpieczenia stykających się ze sobą powierzchni w celu zmniejszenia różnicy potencjałów do dopuszczalnego poziomu. Wszystkie materiały i ich wykończenia będą posiadały przedłużoną żywotność i odporność w otaczających warunkach klimatycznych. 151

152 Aby ułatwić nastawę i dopasowanie podzespołów, zostaną zamontowane odpowiednie podkładki ustalające i regulacyjne. W przypadkach, w których w montażu Urządzeń nie zostaną użyte sworznie, kołki i inne elementy służące do precyzyjnego pozycjonowania, po zakończeniu montażu winny być zamontowane czopy pozycjonujące. Wszystkie elementy składowe Urządzeń winny spełniać system norm. Konieczna jest pełna zamienność identycznych elementów. Wszystkie elementy Urządzeń, w których może zajść konieczność wymiany części, winny być opatrzone nieścieralnymi tabliczkami metalowymi podającymi wyraźnie nazwę producenta, numery seryjne i podstawowe informacje na temat zastosowania itp. Dane te winny być wystarczająco szczegółowe, by można było jednoznacznie opisać urządzenie w trakcie korespondencji i zamawiania części. Na każdym z elementów Urządzeń winna być podana odpowiednia informacja o jego położeniu w schemacie układu sterowania (np. Studnia Odgazowania nr 1 ). Sposób opisu zatwierdzi Inżynier. Nazwy producentów urządzeń i materiałów, które mają być zastosowane w obiektach wraz z parametrami technicznymi, świadectwami badań i innymi istotnymi danymi zostaną przedłożone Inżynierowi. Wykonawca winien przedłożyć Inżynierowi pełną informację, zgodnie ze szczegółami podanymi poniżej, odnoszącą się do wszystkich proponowanych urządzeń i materiałów. Przed złożeniem zamówienia na urządzenia i materiały Wykonawca winien przedłożyć w trzech kopiach wniosek o ich zatwierdzenie. Informacja powinna być przedstawiona w sposób jasny i staranny, w formacie standardowym, uzgodnionym z Inżynierem. Na zatwierdzenie Wykonawca winien przewidzieć dwa tygodnie i do czasu otrzymania jednego egzemplarza zatwierdzenia z podpisem i datą nie wolno składać żadnych zamówień. Wymagane są następujące dane: - nazwisko i adres proponowanego dostawcy lub producenta, - numery i tytuły odnośnych wymagań technicznych krajowej lub międzynarodowej instytucji normalizacyjnej, jakie winny spełniać materiały lub elementy gotowe, wraz z kopiami dokumentów, gdy wymaga tego Inżynier, - próbki materiałów proponowanych do wykorzystania przez Wykonawcę, reprezentatywne dla ich ogólnej jakości, - informacje pozwalające wykazać, że urządzenia są wystarczającej jakości i spełniają warunki Wymagań Zamawiającego, - wszelkie inne informacje, wymagane zgodnie z poszczególnymi punktami Wymagań Zamawiającego. Po zatwierdzeniu zamówienia na urządzenia i materiały przeznaczone do włączenia w zakres prowadzonych Robót Wykonawca winien przekazać do zatwierdzenia rysunki szczegółowe i rysunki instalacyjne. Po uzyskaniu zatwierdzenia Wykonawca winien dostarczyć trzy egzemplarze wyżej wymienionych rysunków. Przed wysłaniem zamówienia na Terenie Budowy Wykonawca winien: - zapewnić możliwość przeprowadzenia inspekcji i prób na terenie wyrobisk dostawców, zakładów producentów albo w zatwierdzonych niezależnych ośrodkach badawczych. Inspekcje i próby mogą być przeprowadzone przez Inżyniera lub jego przedstawiciela, - przedstawić szczegółowe informacje dotyczące procedur kontroli jakości dostawcy i producenta oraz kopie certyfikatów prób, - przedstawić szczegóły dotyczące identyfikacji wysyłki. 152

153 Inżynier jest władny odrzucić proponowane Urządzenia i materiały w przypadku, gdy Urządzenia i materiały lub montaż nie będą w pełni zgodne z zatwierdzonym Projektem Budowlanym i Wykonawczym lub Wymaganiami Zamawiającego i wpłynie to na niezadowalającą jakość Robót. Odrzucone Urządzenia i materiały będą niezwłocznie zdemontowane i zastąpione innymi na koszt Wykonawcy. Pominięcie specyfikacji dowolnego materiału ujętego w Wymaganiach Zamawiającego, bądź też niezbędnego do ukończenia robót w żadnym razie nie zwalnia Wykonawcy od odpowiedzialności za dostarczenie robót najlepszej jakości, które zostaną zatwierdzone przez Inżyniera. Każda partia wyrobów budowlanych przeznaczona do wbudowania będzie udokumentowana przez Wykonawcę właściwym certyfikatem zgodnym z dokumentem odniesienia (Polska Norma lub aprobata techniczna) wydanym przez producenta. Ponadto wyroby budowlane będą oznakowane w sposób umożliwiający ich identyfikację. Wykonawca ponosi odpowiedzialność za spełnienie wymagań ilościowych i jakościowych wyrobów budowlanych dostarczanych na plac budowy oraz za ich właściwe składowanie i wbudowanie zgodnie z założeniami PZJ. Jakakolwiek zmiana dostawcy Urządzeń lub materiałów w stosunku do Wykazu Dostawców wchodzącego w skład projektu wstępnego, wymaga akceptacji Inżyniera. Wykonawca pokryje wszelkie koszty wynikłe z wprowadzenia zmian Źródła szukania wyrobów budowlanych Co najmniej na trzy tygodnie przed zaplanowanym wykorzystaniem jakichkolwiek urządzeń lub materiałów przeznaczonych do Robót Wykonawca przedstawi szczegółowe informacje dotyczące proponowanego źródła wytwarzania, zamawiania lub wydobywania (pozyskiwania) tych urządzeń lub materiałów i odpowiednie świadectwa badań laboratoryjnych oraz próbki do zatwierdzenia przez Inżyniera. Zatwierdzenie pewnych materiałów z danego źródła nie oznacza automatycznie, że wszelkie materiały z danego źródła uzyskają zatwierdzenie. Wykonawca zobowiązany jest do prowadzenia badań, w celu udokumentowania, że materiały lub urządzenia uzyskane z dopuszczonego źródła w sposób ciągły spełniają wymagania WWiO w czasie postępu Robót Pozyskiwanie materiałów miejscowych Wykonawca odpowiada za uzyskanie pozwoleń od właściwych organów administracji na pozyskanie materiałów ze źródeł miejscowych włączając w to źródła wskazane przez Zamawiającego i jest zobowiązany dostarczyć Inżynierowi wymagane dokumenty przed rozpoczęciem ich eksploatacji. Wykonawca przedstawi dokumentację zawierającą raporty z badań terenowych i laboratoryjnych oraz proponowaną przez siebie metodę wydobycia i selekcji do zatwierdzenia Inżynierowi. Wykonawca ponosi odpowiedzialność za spełnienie wymagań ilościowych i jakościowych pozyskiwanych materiałów. Wykonawca poniesie wszystkie koszty a w tym: opłaty, transport do miejsca składowania lub wbudowania, wynagrodzenia i jakiekolwiek inne koszty związane z dostarczeniem materiałów do Robót na Teren Budowy. Wszystkie odpowiednie materiały pozyskane z wykopów na Terenie Budowy lub z innych miejsc wskazanych w Kontrakcie będą wykorzystane do Robót lub odwiezione na odkład odpowiednio do wymagań Kontraktu lub wskazań Inżyniera. 153

154 Do formowania warstwy rekultywacyjnej dopuszcza się możliwość wykorzystania odpadów, w tym m.in. osadów ściekowych oraz zastosowanie ziemi z wykopów stanowiącej własność Zamawiającego, pozyskanej w trakcie budowy Zakładu Zagospodarowania Odpadów w Trzebani - na zasadach określonych przepisami prawa. Eksploatacja źródeł materiałów będzie zgodna z wszelkimi regulacjami prawnymi obowiązującymi na danym obszarze Inspekcja wytwórni urządzeń i materiałów Wytwórnie urządzeń i materiałów mogą być okresowo kontrolowane przez Inżyniera w celu sprawdzenia zgodności stosowanych metod produkcyjnych z wymaganiami. Próbki materiałów mogą być pobierane w celu sprawdzenia ich właściwości. Wynik tych kontroli będzie podstawą akceptacji określonej partii materiałów pod względem jakości. W przypadku, gdy Inżynier będzie przeprowadzał inspekcję wytwórni będą zachowane następujące warunki: - Inżynier będzie miał zapewnioną współpracę i pomoc Wykonawcy oraz producenta urządzeń w czasie przeprowadzania inspekcji, - Inżynier będzie miał wolny dostęp, w dowolnym czasie, do tych części wytwórni, gdzie odbywa się produkcja urządzeń przeznaczonych do realizacji Kontraktu Materiały lub urządzenia wadliwe i nie odpowiadające wymaganiom Materiały nie odpowiadające wymaganiom zostaną przez Wykonawcę wywiezione z Terenu Budowy, bądź złożone w miejscu wskazanym przez Inżyniera. Jeśli Inżynier zezwoli Wykonawcy na użycie tych materiałów do innych robót, niż te dla których zostały zakupione, to koszt tych materiałów zostanie przewartościowany przez Inżyniera. Każdy rodzaj Robót, w którym znajdują się nie zbadane i nie zaakceptowane materiały, Wykonawca wykonuje na własne ryzyko, licząc się z jego nie przyjęciem i niezapłaceniem. W przypadku, gdy materiały lub części Robót nie będą w pełni zgodne z zatwierdzonym Projektem Budowlanym lub Wymaganiami Zamawiającego i wpłynie na niezadowalającą jakość Robót, to takie materiały będą niezwłocznie zastąpione innymi, a Roboty rozebrane na koszt Wykonawcy Materiały niebezpieczne dla środowiska Używanie materiałów stwarzających zagrożenie dla środowiska jest niedozwolone Ochrona i opakowanie w transporcie Wszystkie elementy Urządzeń, Materiałów i prefabrykatów winny być chronione i zapakowane zgodnie z zatwierdzonymi normami. Elementy Materiałów i prefabrykatów pokrywane powłoką malarską w zakładach producenta, takie jak tablice rozdzielcze, winny być w celu ochrony umieszczone przed wysyłką w odpowiednich opakowaniach o konstrukcji drewnianej (np. płyta pilśniowa przykręcona do drewnianej ramy). Szczególnie starannie winny być pakowane urządzenia elektryczne. Winny być one pakowane oddzielnie w zamknięte worki polietylenowe lub podobne zatwierdzone opakowania (z dodatkiem preparatu higroskopijnego) z zachowaniem wszelkich środków zapobiegających wilgoci. 154

155 Skrzynie winny mieć wytrzymałą konstrukcję z piórem i wpustem oraz wewnętrznymi i zewnętrznymi łatami. Każda skrzynia winna być trwale oznakowana numerem Kontraktu, adresem Terenu Budowy i innymi wskazanymi oznaczeniami. Wykonawca uzupełni wszelkie ubytki w powłoce ochronnej, powstałe podczas transportu. Sposób naprawy zatwierdzi Inżynier Instrukcja obsługi eksploatacji i konserwacji Zasady sporządzania, opracowania i przekazywania instrukcji obsługi i konserwacji podano w punkcie Pf-u Warunki składowania materiałów Wykonawca w ramach realizacji robót będzie składować i przechowywać materiały i urządzenia we własnym zakresie poza obszarem składowiska odpadów. W przypadku, gdy zajdzie konieczność składowania materiałów lub urządzeń na terenie składowiska odpadów Wykonawca winien uzyskać zgodę Inżyniera. Wykonawca zapewni, aby tymczasowo składowane urządzenia i materiały, do czasu gdy będą one potrzebne do Robót, były zabezpieczone przed zanieczyszczeniem, zachowały swoją jakość i właściwości do Robót i były dostępne do kontroli przez Inżyniera. Wyroby podatne na uszkodzenia mechaniczne należy chronić przed uszkodzeniami pochodzącymi od podłoża, na którym są składowane lub przewożone, zawiesi transportowych, stosowania niewłaściwych urządzeń i metod przeładunku, a mianowicie : - materiały izolacyjne do budowy geomembran (folia PEHD lub równoważna, geowłóknina, mata bentonitowa) należy chronić przed uszkodzeniem mechanicznym, - materiały izolacyjne do budowy geomembran należy składować wg zaleceń producenta, - rury w prostych odcinkach składować w stosach na równym podłożu, na podkładach drewnianych o szerokości nie mniejszej niż 0,1 m i w odstępach 1 do 2 metrów; nie przekraczać wysokości składowania ok. 1 m dla rur o mniejszych średnicach i 2 m dla rur o większych średnicach (jeśli szczegółowe wymagania nie stanowią inaczej); - rury o różnych średnicach powinny być składowane oddzielnie, a gdy nie jest to możliwe, to rury o większych średnicach i grubszych ściankach powinny znajdować się na spodzie. To samo dotyczy układania rur na środkach transportowych; - rury należy zabezpieczyć przed przesunięciem; - szczególnie należy zwracać uwagę na zakończenia rur i zabezpieczać je ochronami (kapturki, wkładki itp.); - nie dopuszczać do składowania w sposób, przy którym mogłyby wystąpić odkształcenia (zagięcia, zagniecenia itp.) - w miarę możliwości przechowywać i transportować w opakowaniach fabrycznych; - nie dopuszczać do zrzucenia elementów; - niedopuszczalne jest "wleczenie" pojedynczych rur, wiązek lub kręgów po podłożu; - zachować szczególną ostrożność przy pracach w obniżonych temperaturach zewnętrznych, ponieważ podatność na uszkodzenia mechaniczne w temperaturach ujemnych znacznie wzrasta; - kształtki, złączki i inne materiały (uszczelki, kleje, środki do czyszczenia i odtłuszczania itp.) powinny być składowane w sposób uporządkowany, z zachowaniem wyżej omawianych środków ostrożności; 155

156 - zwrócić trzeba szczególną uwagę na zabezpieczenie przeciwpożarowe substancji łatwopalnych, jakimi są rozpuszczalniki i kleje, Tworzywa sztuczne mają ograniczoną odporność na podwyższoną temperaturę i promieniowanie UV, w związku z czym należy chronić przed: - długotrwałą ekspozycją słoneczną, - nadmiernym nagrzewaniem od źródeł ciepła Sprzęt Wykonawcy Wymagania ogólne Wykonawca dostarczy wszelki sprzęt niezbędny dla przeprowadzenia robót i dla sprostania wymaganiom kontraktu. Wykonawca jest zobowiązany do używania jedynie takiego sprzętu, który nie spowoduje niekorzystnego wpływu na jakość wykonywanych Robót. Sprzęt używany do Robót powinien odpowiadać pod względem typów i ilości wskazaniom zawartym w Pf-u oraz projekcie organizacji Robót, zaakceptowanym przez Inżyniera; w przypadku braku ustaleń w takich dokumentach sprzęt powinien być uzgodniony i zaakceptowany przez Inżyniera. Sprzęt i narzędzia muszą posiadać ważne niezbędne atesty i świadectwa, jeżeli takie są wymagane, a sprzętem mogą się posługiwać wyłącznie osoby do tego uprawnione i przeszkolone, posiadające stosowne zaświadczenia. Wykonawca dostarczy Inżynierowi kopie aktualnych dokumentów potwierdzających dopuszczenie sprzętu do użytkowania zgodnie z jego przeznaczeniem. Liczba i wydajność sprzętu będzie gwarantować przeprowadzenie Robót, zgodnie z zasadami określonymi w Wymaganiach Zamawiającego i wskazaniach Inżyniera w terminie przewidzianym Kontraktem. Wykonawca wykorzysta sprzęt w pełni sprawny, w pełni funkcjonujący i utrzymany w doskonałym stanie mechanicznym, nadającym się do robót i w takim stanie operacyjnym, żeby Wykonawca mógł realizować roboty w sposób bezpieczny, terminowy i oszczędny zgodnie z wymaganiami kontraktu. Wykonawca jest zobowiązany do używania jedynie takiego sprzętu, który nie spowoduje niekorzystnego wpływu na jakość i środowisko wykonywanych robót. Inżynier może przez cały czas, kiedy będzie to uważał za stosowne, kontrolować cały sprzęt Wykonawcy, który ma być użyty do robót. Wybrany sprzęt, po akceptacji Inżyniera, nie może być później zmieniany bez jego zgody. Wykonawca dostarczy Inżynierowi kopie dokumentów potwierdzających dopuszczenie sprzętu do użytkowania, tam gdzie jest to wymagane przepisami. Jakikolwiek sprzęt, maszyny, urządzenia i narzędzia nie gwarantujące zachowania warunków Kontraktu, zostanie przez Inżyniera zdyskwalifikowane i nie dopuszczone do Robót Wymiana sprzętu W przypadku awarii sprzętu lub użycia przez Wykonawcę sprzętu o mniejszej wydajności roboczej niż deklarowana w oświadczeniu o wyposażeniu, Wykonawca o tym fakcie 156

157 powiadomi Inżyniera. Inżynier podejmie decyzję o zastąpieniu takiego sprzętu innym, sprawnym, o właściwej wydajności zapewniającym prawidłowe prowadzenie robót Okres działania i utrzymanie sprzętu Wykonawcy na terenie budowy Wykonawca będzie obsługiwać, utrzymywać i naprawiać cały sprzęt na terenie budowy od daty rozpoczęcia robót, aż do końca okresu konserwacji robót lub w krótszym terminie, jaki zarządzi Inżynier. Po ukończeniu kontraktu Wykonawca usunie sprzęt Wykonawcy z terenu budowy Transport Wykonawca jest zobowiązany do stosowania jedynie takich środków transportu, które nie wpłyną niekorzystnie na jakość wykonywanych Robót i właściwości przewożonych Materiałów oraz stan dróg. Liczba i rodzaj środków transportu będzie zapewniać prowadzenie Robót zgodnie z zasadami określonymi w Wymaganiach Zamawiającego,PZJ, Programie Robót i wskazaniach Inżyniera, w terminie przewidzianym Kontraktem. Przy ruchu na drogach publicznych pojazdy będą spełniać wymagania dotyczące przepisów ruchu drogowego w odniesieniu do dopuszczalnych obciążeń na osie i innych parametrów technicznych. Środki transportu nie odpowiadające warunkom Kontraktu na polecenie Inżyniera będą usunięte z Terenu Budowy. Wykonawca będzie usuwać na bieżąco, na własny koszt, wszelkie zanieczyszczenia spowodowane jego pojazdami na drogach lądowych i wodnych oraz dojazdach do Terenu Budowy. Wykonawca na własny koszt wykona prace związane z odtworzeniem dróg, a w przypadku ich zniszczenia uzgodni odtworzenie z administratorem drogi i wszelkie prace z tym związane wykona na własny koszt Wykonanie robót Wymagania ogólne Wykonawca jest odpowiedzialny za prowadzenie Robót, zgodnie z Kontraktem, wiedzą techniczną i sztuką budowlaną oraz za jakość zastosowanych materiałów i wykonywanych Robót, za ich zgodność z przepisami Prawa budowlanego, z dokumentacją techniczną, wymaganiami Zamawiającego, wymaganiami Programu Zapewnienia Jakości (PZJ), projektu organizacji Robót oraz poleceniami Inżyniera. Wykonawca ponosi odpowiedzialność za dokładne wytyczenie w planie i wyznaczenie wysokości wszystkich elementów Robót zgodnie z wymiarami i rzędnymi określonymi w Dokumentacji Projektowej, Pf-u lub przekazanymi na piśmie przez Inżyniera. Następstwa jakiegokolwiek błędu spowodowanego przez Wykonawcę w wytyczeniu i wyznaczaniu Robót zostaną, jeśli wymagać tego będzie Inżynier, poprawione przez Wykonawcę na własny koszt. 157

158 Sprawdzenie wytyczenia Robót lub wyznaczenia wysokości przez Inżyniera nie zwalnia Wykonawcy od odpowiedzialności za ich dokładność. Decyzje Inżyniera dotyczące akceptacji lub odrzucenia materiałów i elementów Robót będą oparte na wymaganiach sformułowanych w Warunkach Kontraktowych, Rysunkach i w Pf-u, a także w normach i wytycznych. Przy podejmowaniu decyzji Inżynier uwzględni wyniki badań materiałów i Robót, rozrzuty normalnie występujące przy produkcji i przy badaniach materiałów, doświadczenia z przeszłości, wyniki badań naukowych oraz inne czynniki wpływające na rozważaną kwestię. Polecenia Inżyniera będą wykonywane nie później niż w czasie przez niego wyznaczonym, po ich otrzymaniu przez Wykonawcę, pod groźbą zatrzymania Robót. Skutki finansowe z tego tytułu ponosi Wykonawca. W przypadku wszystkich elementów wykonywanych Robót Wykonawca winien przekazać Inżynierowi w dwóch egzemplarzach szczegółową metodologię prac budowlanych zgodnie z harmonogramem wykonania robót, opisując proponowane technologie budowlane wraz z Programem wykonania Robót. Przed rozpoczęciem wszelkich prac budowlanych Wykonawca winien uzyskać pisemną aprobatę Inżyniera. Zatwierdzenie proponowanych technologii i metod budowlanych nie zwalnia Wykonawcy od jego zobowiązań kontraktowych związanych z dbałością o całość Robót ani z odpowiedzialności za powstałe wypadki lub uszkodzenia. Wykonawca winien uwzględnić prace i koszty związane z rozruchem instalacji i urządzeń oraz prace i koszty związane z przeszkoleniem obsługi urządzeń Zgodność z projektem Zamawiający wymaga, aby Wykonawca ściśle przestrzegał danych z zatwierdzonego projektu budowlanego i wykonawczego, a w uzasadnionych przypadkach wnioskował na czas o zmiany, jeżeli są konieczne i korzystne dla Zamawiającego. W każdym przypadku dokumentacja powykonawcza będzie przedmiotem zatwierdzenia przez Inżyniera Przestrzeganie terminarza Wykonawca jest zobowiązany do przestrzegania terminarza w zatwierdzonym Programie Robót Sprawozdawczość, dokumentacja projektu Raporty i zdjęcia z postępu prac Wykonawca jest zobowiązany do informowania Inżyniera o stanie realizacji Kontraktu poprzez raporty miesięczne, które stanowić będą podstawę do wystawiania faktur. W uzasadnionych przypadkach na żądanie Zamawiającego Wykonawca winien przedstawić raport specjalny w terminie wskazanym przez Zamawiającego. Wszystkie materiały muszą być w postaci elektronicznej i pisemnej. Raporty podlegają zatwierdzeniu przez Inżyniera. Wstępny Zakres Raportów Miesięcznych określa punkt Pf-u a szczegółowy zostanie określony przez Inżyniera. Wykonawca dostarczy Raporty zgodnie z Warunkami Kontraktu. 158

159 Dokumentacja Robót Inżynier przed rozpoczęciem realizacji kontraktu, powinien przekazać Wykonawcy do zatwierdzenia formularze potrzebne do prowadzenia dokumentacji Robót (np. Prośba o informację, Karta zmian). Forma i treść wymienionych formularzy zostanie opracowana przez Inżyniera. Opracowane formularze będą wykorzystywane do przekazywania informacji, uzgodnień oraz wprowadzania zmian związanych z prowadzeniem robót. Formularze dokumentacji robót będą podstawą korespondencji pomiędzy Zamawiającym, Inżynierem, Wykonawcą System zapewnienia jakości Program zapewnienia jakości (PZJ) Do obowiązków Wykonawcy należy opracowanie i przedstawienie do aprobaty Inżynierowi, w terminie 2 tygodni przed rozpoczęciem Robót, Programu Zapewnienia Jakości, w którym przedstawi on zamierzony sposób wykonywania Robót, możliwości techniczne, kadrowe i organizacyjne gwarantujące wykonywanie Robót zgodnie z dokumentacją projektową, Wymaganiami Zamawiającego, Warunkami Kontraktowymi oraz poleceniami i ustaleniami wskazanymi przez Inżyniera. Program Zapewnienia Jakości będzie zawierał: a) część ogólną opisującą: - organizację wykonania Robót, w tym terminy i sposób prowadzenia Robót, - organizację ruchu na budowie wraz z oznakowaniem Robót, - plan bezpieczeństwa i ochrony zdrowia, - wykaz zespołów roboczych, ich kwalifikacje i przygotowanie praktyczne, - wykaz osób odpowiedzialnych za jakość i terminowość wykonania poszczególnych elementów robót, - system (sposób i procedurę) proponowanej kontroli i sterowania jakością wykonywanych Robót, - wyposażenie w sprzęt i urządzenia do pomiarów i kontroli (opis laboratorium własnego lub laboratorium, któremu Wykonawca zamierza podzlecić wykonywanie badań), - sposób oraz formę gromadzenia wyników badań laboratoryjnych, zapis pomiarów, nastaw mechanizmów sterujących a także wyciąganych wniosków i zastosowanych korekt w procesie technologicznym, proponowany sposób i formę przekazywania tych informacji Inżynierowi, b) część szczegółową opisującą dla każdego asortymentu Robót: - personel odpowiedzialny za wykonanie asortymentu Robót, - wykaz maszyn i urządzeń stosowanych na budowie z ich parametrami technicznymi oraz wyposażeniem w mechanizmy do sterowania i urządzenia pomiarowo-kontrolne, - rodzaje i ilość środków transportu oraz urządzeń do magazynowania i załadunku materiałów, spoiw, lepiszczy, kruszyw itp., - sposób zabezpieczenia i ochrony ładunków przed utratą ich właściwości w czasie transportu, 159

160 - sposób i procedurę pomiarów i badań (rodzaj i częstotliwość, pobieranie próbek, legalizacja i sprawdzanie urządzeń, itp.) prowadzonych podczas dostawy materiałów, wytwarzania mieszanek i wykonywania poszczególnych elementów Robót, - sposób postępowania z materiałami i Robotami nie odpowiadającymi wymaganiom Zasady kontroli jakości Robót Celem kontroli Robót będzie takie sterowanie ich przygotowaniem i wykonaniem, aby osiągnąć założoną jakość Robót. Wykonawca jest odpowiedzialny za pełną kontrolę Robót i jakości materiałów. Wykonawca zapewni odpowiedni system kontroli, włączając personel, laboratorium, sprzęt, zaopatrzenie i wszystkie urządzenia niezbędne do pobierania próbek i badań materiałów oraz Robót. Przed zatwierdzeniem planu kontroli Inżynier może zażądać od Wykonawcy przeprowadzenia badań, w celu zademonstrowania, że poziom ich wykonywania jest zadowalający. Wykonawca będzie przeprowadzać pomiary i badania materiałów oraz Robót z częstotliwością zapewniającą stwierdzenie, że Roboty wykonano zgodnie z dokumentacją projektową i Warunkami Kontraktu. Minimalne wymagania co do zakresu badań są określone w Pf-u, normach i wytycznych. W przypadku gdy nie zostały one tam określone, Inżynier ustali jaki zakres kontroli jest konieczny, aby zapewnić wykonanie Robót zgodnie z Kontraktem. Wykonawca dostarczy Inżynierowi świadectwa, że wszystkie stosowane urządzenia i sprzęt badawczy posiadają ważną legalizację, zostały prawidłowo wykalibrowane i odpowiadają wymaganiom norm określających procedury badań. Inżynier będzie miał nieograniczony dostęp do pomieszczeń laboratoryjnych w celu ich inspekcji. Inżynier będzie przekazywać Wykonawcy pisemne informacje o jakichkolwiek niedociągnięciach dotyczących urządzeń laboratoryjnych, sprzętu, zaopatrzenia laboratorium, pracy personelu lub metod badawczych. Jeżeli niedociągnięcia te będą tak poważne, że mogą wpłynąć ujemnie na wyniki badań, Inżynier natychmiast wstrzyma użycie do robót badanych materiałów i dopuści je do użytku dopiero wtedy, gdy niedociągnięcia zostaną usunięte i stwierdzona zostanie odpowiednia jakość tych materiałów. Wszystkie koszty związane z organizowaniem i prowadzeniem badań materiałów ponosi Wykonawca. Wszystkie wyniki wewnętrznej kontroli jakości Wykonawcy winny być udostępniane Inżynierowi na każde życzenie. Wszelkie niezgodności z przepisami powinny być zgłaszane przedstawicielowi Inżyniera wraz z propozycjami rozwiązania problemu. Wykonawca zobowiązany jest współpracować w zakresie wszystkich kontroli prowadzonych lub organizowanych przez przedstawiciela Inżyniera. Inżynier posiada pełny dostęp do systemu dokumentacji i może bez powiadomienia zlecić audyt jakości. W momencie dostawy materiałów i towarów Wykonawca winien przedstawić następujące dokumenty Inżynierowi w dwóch oryginalnych wersjach lub dwóch potwierdzonych kopiach: - wszystkie świadectwa, dokumentację testów, itp. materiałów i towarów przeznaczonych do realizacji Robót, - wszystkie dokumenty weryfikujące, że inspekcja, kontrola oraz testy są zgodne ze WWiO, - listy identyfikacyjne z odnośnikami do dokumentów i materiałów oraz towarów. Wszystkie działania kontrolne określone w Planie kontroli muszą być udokumentowane. Na podstawie planu zapewnienia jakości i planu kontroli Wykonawca opracuje niezbędne formularze w celu prowadzenia rejestru, dziennika, listy kontrolnej, itp. przed rozpoczęciem prac. Wszelka dokumentacja musi być opatrzona informacją identyfikacyjną, datą oraz podpisem osoby odpowiedzialnej za prowadzenie dokumentacji. Informacja identyfikacyjna musi zawierać co najmniej nazwę projektu, numer działania zgodny z planem kontroli, czas i miejsce działania kontrolnego. Miesięczne sprawozdania dotyczące jakości winny być zawarte w raportach miesięcznych. 160

161 Pobieranie próbek Próbki będą pobierane losowo. Zaleca się stosowanie statystycznych metod pobierania próbek, opartych na zasadzie, że wszystkie jednostkowe elementy produkcji mogą być z jednakowym prawdopodobieństwem wytypowane do badań. Inżynier będzie mieć zapewnioną możliwość udziału w pobieraniu próbek. Na zlecenie Inżyniera Wykonawca będzie przeprowadzać dodatkowe badania tych materiałów, które budzą wątpliwość co do jakości, o ile kwestionowane materiały nie zostaną przez Wykonawcę usunięte lub ulepszone z własnej woli. Koszty tych dodatkowych badań pokrywa Wykonawca tylko w przypadku stwierdzenia usterek; w przeciwnym przypadku koszty te pokrywa Zamawiający. Pojemniki do pobierania próbek będą, dostarczone przez Wykonawcę i zatwierdzone przez Inżyniera. Próbki dostarczone przez Wykonawcę do badań zlecanych przez Inżyniera będą odpowiednio opisane i oznakowane, w sposób zaakceptowany przez Inżyniera Badania i pomiary Wymagania ogólne Wszystkie badania i pomiary będą przeprowadzone zgodnie z wymaganiami norm. W przypadku, gdy normy nie obejmują jakiegokolwiek badania wymaganego w Pf-u, stosować można wytyczne albo inne procedury, zaakceptowane przez Inżyniera. Przed przystąpieniem do pomiarów lub badań, Wykonawca powiadomi Inżyniera o rodzaju, miejscu i terminie pomiaru lub badania. Po wykonaniu pomiaru lub badania, Wykonawca przedstawi na piśmie ich wyniki do akceptacji Inżyniera Raporty z badań Wykonawca będzie przekazywać Inżynierowi kopie raportów z wynikami badań jak najszybciej, nie później jednak niż w terminie określonym w programie zapewnienia jakości. Wyniki badań (kopie) będą przekazywane Inżynierowi na formularzach według dostarczonego przez niego wzoru lub innych, przez niego zaaprobowanych Badania prowadzone przez Inżyniera Dla celów kontroli jakości i zatwierdzenia, Inżynier uprawniony jest do dokonywania kontroli, pobierania próbek i badania materiałów u źródła ich wytwarzania, i zapewniona mu będzie wszelka potrzebna do tego pomoc ze strony Wykonawcy i producenta materiałów. Inżynier, po uprzedniej weryfikacji systemu kontroli Robót, prowadzonego przez Wykonawcę, będzie oceniać zgodność materiałów i Robót z wymaganiami dokumentacji projektowej na podstawie wyników badań dostarczonych przez Wykonawcę. Inżynier może pobierać próbki materiałów i prowadzić badania niezależnie od Wykonawcy, na swój koszt. Jeżeli wyniki tych badań wykażą, że raporty Wykonawcy są niewiarygodne, to Inżynier poleci Wykonawcy lub zleci niezależnemu laboratorium przeprowadzenie powtórnych lub dodatkowych badań, albo oprze się wyłącznie na własnych badaniach przy ocenie zgodności materiałów i Robót z dokumentacją projektową. W takim przypadku całkowite koszty powtórnych lub dodatkowych badań i pobierania próbek poniesione zostaną przez Wykonawcę Badanie urządzeń podczas wykonywania robót Wykonawca jest zobowiązany do przeprowadzenia w trakcie robót badań jakościowych i wydajnościowych poszczególnych urządzeń, odpowiednio: częściowo albo całkowicie. 161

162 Wykonawca zobowiązany do badania jakości i wydajności urządzeń w trakcie trwania próbnej eksploatacji w ramach prób końcowych. O wynikach badań Wykonawca będzie informował Inżyniera na bieżąco. Zatwierdzenie badań przez Inżyniera nie ogranicza odpowiedzialności Wykonawcy wynikającej z Kontraktu Badanie urządzeń po zakończeniu robót Wykonawca jest zobowiązany do badania jakości i wydajności urządzeń po zakończeniu Robót w trakcie trwania Prób Eksploatacyjnych. O wynikach badań Wykonawca będzie informował Inżyniera na bieżąco. Zatwierdzenie badań przez Inżyniera nie ogranicza odpowiedzialności Wykonawcy wynikającej z Kontraktu Atesty jakości materiałów i urządzeń Przed wykonaniem badań jakości materiałów przez Wykonawcę, Inżynier może dopuścić do użycia materiały posiadające atest producenta stwierdzający ich pełną zgodność z warunkami podanymi w dokumentacji projektowej. W przypadku materiałów, dla których atesty są wymagane w dokumentacji projektowej, każda partia dostarczona do Robót będzie posiadać atest określający w sposób jednoznaczny jej cechy. Produkty przemysłowe będą posiadać atesty wydane przez producenta poparte w razie potrzeby wynikami wykonanych przez niego badań. Kopie wyników tych badań będą dostarczone przez Wykonawcę Inżynierowi. Materiały posiadające atesty na urządzenia - ważne legalizacje mogą być badane w dowolnym czasie. Jeżeli zostanie stwierdzona niezgodność ich właściwości z dokumentacją projektową to takie materiały i/lub urządzenia zostaną odrzucone. Zgodność z dokumentem odniesienia jest potwierdzana następującymi procedurami atestacyjnymi: - certyfikacja na Znak Bezpieczeństwa - na wyrób wydawany jest Certyfikat na Znak Bezpieczeństwa; wykaz wyrobów objętych certyfikacją na Znak Bezpieczeństwa (oraz jednostki wydające Certyfikaty) określa Rozporządzenie Rady Ministrów z 9 listopada 1999r w sprawie wykazu wyrobów wyprodukowanych w Polsce, a także wyrobów importowanych do Polski po raz pierwszy, mogących stwarzać zagrożenie albo służących ochronie lub ratowaniu życia i zdrowia lub środowiska, podlegających obowiązkowi na Znak Bezpieczeństwa i oznaczania tym Znakiem oraz Wyrobów podlegających obowiązkowi wystawiania przez producenta deklaracji Zgodności (Dz. U. nr 5 z 2000r, poz. 53), - certyfikacja zgodności - na wyrób wydawany jest Certyfikat Zgodności z Polską Normą lub Certyfikat Zgodności z Aprobatą Techniczną, - deklaracja zgodności producenta - producent wydaje Deklarację Zgodności z Polską Normą lub Deklarację Zgodności z Aprobatą Techniczną; zasady wydawania i wzór deklaracji zgodności określa Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z 31 lipca 1998r. z sprawie systemów zgodności, wzoru Deklaracji Zgodności oraz sposobu znakowania wyrobów budowlanych dopuszczonych do obrotu i powszechnego stosowania w budownictwie (Dz. U. z 1998 nr 113, poz. 728). 162

163 Dokumenty budowy Dziennik Budowy Dziennik Budowy jest wymaganym dokumentem prawnym obowiązującym Zamawiającego i Wykonawcę w okresie od przekazania Wykonawcy Terenu Budowy do Wystawienia Świadectwa Wykonania. Odpowiedzialność za prowadzenie Dziennika Budowy zgodnie z obowiązującymi przepisami spoczywa na Wykonawcy. Zapisy w Dzienniku Budowy będą dokonywane na bieżąco i będą dotyczyć przebiegu Robót, stanu bezpieczeństwa ludzi i mienia oraz technicznej i gospodarczej strony budowy. Każdy zapis w Dzienniku Budowy będzie opatrzony datą jego dokonania, podpisem osoby, która dokonała zapisu, z podaniem jej imienia i nazwiska oraz stanowiska służbowego. Zapisy będą czytelne, dokonane trwałą techniką, w porządku chronologicznym, bezpośrednio jeden pod drugim, bez przerw. Załączone do Dziennika Budowy protokoły i inne dokumenty będą oznaczone kolejnym numerem załącznika i opatrzone datą i podpisem Wykonawcy i Inżyniera. Do Dziennika Budowy należy wpisywać w szczególności: - datę przekazania Wykonawcy Terenu Budowy, - geodezyjne wytyczenie obiektów w terenie, - uzgodnienie przez Inżyniera programu zapewnienia jakości i programów Robót, - terminy rozpoczęcia i zakończenia poszczególnych elementów Robót, - przebieg Robót, trudności i przeszkody w ich prowadzeniu, okresy i przyczyny przerw w Robotach, - uwagi i polecenia Inżyniera, - daty zarządzenia wstrzymania Robót, z podaniem powodu, - zgłoszenia i daty odbiorów Robót, - wyjaśnienia, uwagi i propozycje Wykonawcy, - stan pogody i temperaturę powietrza w okresie wykonywania Robót podlegających ograniczeniom lub wymaganiom szczególnym w związku z warunkami klimatycznymi, - zgodność rzeczywistych warunków geotechnicznych z ich opisem w dokumentacji geotechnicznej, - dane dotyczące czynności geodezyjnych (pomiarowych) dokonywanych przed i w trakcie wykonywania Robot, - dane dotyczące sposobu wykonywania zabezpieczenia Robót, - dane dotyczące jakości materiałów, pobierania próbek oraz wyniki przeprowadzonych badań z podaniem, kto je przeprowadzał, - wyniki prób poszczególnych elementów budowli z podaniem, kto je przeprowadzał, - inne istotne informacje o przebiegu Robót. Propozycje, uwagi i wyjaśnienia Wykonawcy, wpisane do Dziennika Budowy będą przedłożone Inżynierowi do ustosunkowania się. Decyzje Inżyniera wpisane do Dziennika Budowy Wykonawca podpisuje z zaznaczeniem ich przyjęcia lub zajęciem stanowiska. Wpis projektanta do Dziennika Budowy obliguje Inżyniera do ustosunkowania się. Powyższe zapisy dotyczą także Dzienników rozbiórki i montażu. 163

164 Raporty Miesięczne Raporty Miesięczne są dokumentem, w którym wpisuje się w cyklu miesięcznym z podziałem na dni szczegóły zaangażowania Wykonawcy w roboty, warunki pogodowe, dane wykonanych badań, dostawy materiałów, opis nieprzewidzianych okoliczności oraz informacje o przebiegu Robót. Do Raportów Miesięcznych należy wpisywać w szczególności: - dni, liczbę i rodzaj robotników zatrudnionych na Terenie Budowy, - sprzęt używany i sprzęt niesprawny technicznie, - stan pogody i temperaturę powietrza w okresie wykonywania robót, - opis warunków geotechnicznych z ich opisem na rysunkach, - dane dotyczące jakości materiałów, pobierania próbek oraz wyniki przeprowadzonych badań z podaniem kto je przeprowadził, - inne szczegółowe informacje z przebiegu robót, - szczegółowe wykazy wszelkich ilościowych i jakościowych części robót w tym dostarczonych i użytych dostaw. Wszystkie zapisy będą czytelne i dokonywane w porządku chronologicznym, zgodnie z warunkami Kontraktu. Raporty Miesięczne winny być zatwierdzane przez Inżyniera i przekazywane Zamawiającemu raz na miesiąc Dokumenty laboratoryjne Dzienniki laboratoryjne, atesty materiałów, orzeczenia o jakości materiałów, recepty robocze i kontrolne wyniki badań Wykonawcy będą gromadzone w formie uzgodnionej w programie zapewnienia jakości. Dokumenty te stanowią załącznik do Świadectwa Przejęcia. Winny być udostępnione na każde życzenie Inżyniera Pozostałe dokumenty budowy Do dokumentów budowy zalicza się, oprócz wymienionych w pkt. powyżej, następujące dokumenty: - pozwolenia na budowę, rozbiórkę, zgłoszenia, - zgłoszenie rozpoczęcia rekultywacji jeżeli nie jest wymagane pozwolenie na budowę - protokoły przekazania Terenu Budowy, - umowy cywilnoprawne z osobami trzecimi i inne umowy cywilnoprawne, - protokoły odbioru Robót, - protokoły z narad i ustaleń, - korespondencję dotyczącą budowy Przechowywanie dokumentów budowy Dokumenty budowy będą przechowywane na Terenie Budowy w miejscu odpowiednio zabezpieczonym. W przypadku zaginięcia któregokolwiek z dokumentów budowy konieczne jest jego natychmiastowe odtworzenie w formie przewidzianej prawem. Wszelkie dokumenty budowy będą zawsze dostępne dla Inżyniera i przedstawiane do wglądu na życzenie Zamawiającego. 164

165 Odbiór robót Rodzaje odbiorów Robót Roboty podlegają następującym etapom odbioru, dokonywanym przez Inżyniera przy udziale Wykonawcy i Zamawiającego: - Odbiór Robót zanikających i ulegających zakryciu, - Przejęcie części Robót wystawienie Świadectwa Przejęcia dla części Robót, - Przejęcie Robót - wystawienie Świadectwa Przejęcia, - Odbiór po upłynięciu 12-miesięcznego Okresu Zgłaszania Wad i usunięciu przez Wykonawcę wszystkich zgłoszonych w tym czasie wad wydanie Świadectwa Wykonania Odbiór Robót zanikających i ulegających zakryciu Odbiór Robót zanikających i ulegających zakryciu polega na końcowej ocenie ilości i jakości wykonywanych Robót, które w dalszym procesie realizacji ulegną zakryciu. Odbiór takich Robót będzie dokonany w czasie umożliwiającym wykonanie ewentualnych korekt i poprawek bez hamowania ogólnego postępu Robót. Odbioru Robót zanikających i ulegających zakryciu dokonuje Inżynier. Gotowość danej części Robót do odbioru zgłasza Wykonawca wpisem do Dziennika Budowy z jednoczesnym powiadomieniem Inżyniera. Odbiór będzie przeprowadzony niezwłocznie, nie później jednak niż w ciągu 3 dni od daty zgłoszenia wpisem do Dziennika Budowy i powiadomienia o tym fakcie Inżyniera. Jakość i ilość Robót zanikających i ulegających zakryciu ocenia Inżynier na podstawie dokumentów zawierających komplet wyników badań laboratoryjnych i w oparciu o przeprowadzone pomiary, w konfrontacji z Dokumentacją Projektową, Wymaganiami Zamawiającego i uprzednimi ustaleniami Badania i inspekcje robót zgłoszonych jako podstawa Przejściowego Świadectwa płatności. Przed wystąpieniem o Przejściowe Świadectwa Płatności Wykonawca zgłosi do Inżyniera wszystkie roboty, których płatność ma dotyczyć. Roboty zostaną uznane przez Inżyniera za podstawę do wystąpienia o Przejściowe Świadectwo Płatności, wyłącznie kiedy przeprowadzona inspekcja da wynik pozytywny. Protokół inspekcji robót Wykonawca dołączy do wystąpienia o Przejściowe Świadectwo Płatności Próby Końcowe Próby Końcowe polegają na finalnej ocenie rzeczywistego wykonania Robót w odniesieniu do ich zakresu, jakości i przeznaczenia, w tym także osiągnięcia planowanych parametrów technicznych Wymagania ogólne Warunkiem przystąpienia do Prób Końcowych dla Robót jest dostarczenie Inżynierowi przez Wykonawcę, nie później niż wraz z pisemnym powiadomieniem o gotowości do przeprowadzenia Prób, niżej wymienionych dokumentów: - instrukcja obsługi i konserwacji, - dokumentacje techniczno-ruchowe dostarczonych urządzeń, sporządzone w języku polskim i zawierające wszystkie niezbędne informacje dotyczące obsługi i konserwacji, 165

166 łącznie z wykazem części zamiennych, akcesoriów, narzędzi specjalnych i materiałów eksploatacyjnych, - dokumentacja powykonawcza, - powykonawcza dokumentacja geodezyjno kartograficzna z pieczątką o wpisie do zasobów Powiatowego Ośrodka Geodezji i Kartografii, - szkice polowe ze współrzędnymi geodezyjnymi, - wykaz współrzędnych, zapisany na dyskietce w pliku tekstowym - protokoły z wszystkich przeprowadzonych prób i inspekcji, - dokumenty dotyczące stosowanych materiałów: o dokumenty atestacyjne (wyroby oznakowane symbolem B), o certyfikat zgodności, o certyfikaty zgodności wyrobu z PN lub aprobatą, o deklaracja zgodności producenta wyrobu z PN lub aprobatą techniczną o świadectwa jakości, o świadectwa pochodzenia, - wszelkie dokumenty niezbędne w celu uzyskania pozwolenia na użytkowanie, w szczególności dokumenty wymienione w Art. 57 Prawa budowlanego. Nadzór nad przebiegiem Prób sprawować będzie Komisja w skład, której wchodzić będzie przedstawiciel Zamawiającego, Inżynier, Wykonawca oraz inne osoby powołane do udziału w Próbach przez Zamawiającego i/lub, których udział w Próbach jest wymagany przepisami. Komisja odbierająca Roboty dokona ich oceny jakościowej na podstawie przedłożonych dokumentów, wyników badań i pomiarów, oceny wizualnej oraz zgodności wykonania Robót z Dokumentacją Projektową i Wymagania Zamawiającego. Próby końcowe przeprowadzone zostaną w następującym porządku: - próby przedrozruchowe, - próby rozruchowe, - ruch próbny. Z przeprowadzonych Prób Końcowych Wykonawca sporządzi protokół według wzoru uzgodnionego z Inżynierem. Protokół musi zostać poświadczony przez wszystkich członków Komisji. Szczegółowy zakres, przebieg i wymagania Prób Końcowych określone zostaną w Projekcie rozruchu, który przygotuje Wykonawca i przedłoży Inżynierowi do zatwierdzenia w 6 egzemplarzach w terminie na 90 dni przed datą rozpoczęcia Prób Końcowych. Projekt zawierał będzie wszystkie szczegółowo opisane czynności, które będą niezbędne do wykonania, aby po zakończeniu Prób Końcowych obiekty, sieci, instalacje, urządzenia i całość Robót mogły zostać uznane za działające niezawodnie i zgodnie z Wymaganiami Zamawiającego, Dokumentacją Projektową i Warunkami Kontraktu. Wykonawca zawrze w Projekcie rozruchu wszystkie niezbędne czynności, odpowienio do zastosowanej technologii i wymagań urządzeń i instalacji oraz planowany harmonogram Prób. W każdym przypadku Projekt rozruchu uwzględniał będzie wymagania Kontraktu. Jeżeli wymagania te nie zostaną uwzględnione lub sposób ich uwzględnienia nie będzie gwarantował spełnienia wymagań Kontraktu, Inżynier odrzuci Projekt rozruchu, a Wykonawca będzie zobowiązany do poprawienia i uzupełnienia Projektu zgodnie ze wskazówkami Inżyniera. Wykonawca nie rozpocznie Prób Końcowych przed zatwierdzeniem Projektu rozruchu i przed wydaniem przez Inżyniera potwierdzenia osiągnięcia gotowości do rozpoczęcia Prób. 166

167 Wykonawca będzie zobowiązany do przeprowadzenia Prób w sposób dokumentujący zgodność z Kontraktem, a w szczególności dokumentujący osiągnięcie parametrów technicznych końcowych określonych w Wymaganiach Zamawiającego. Każdą kolejną fazę Prób można rozpocząć wyłącznie po pozytywnym zakończeniu fazy poprzedniej. Każdorazowo pomiary parametrów pracy urządzeń i instalacji dokonywane w trakcie Prób w poszczególnych ich fazach porównywane będą z dopuszczalnymi wartościami tych parametrów określonymi w instrukcjach obsługi i DTR. Parametry dopuszczalne podane będą z wartościami tolerancji. Przekroczenie wartości tolerancji parametru kwalifikowane będzie jako niepowodzenie Próby. Próby Końcowe zostaną przeprowadzone odrębnie dla każdego obiektu, odcinka instalacji/sieci, czy innego elementu robót podlegających odbiorowi Próby przedrozruchowe 1) Sprawdzenie zawartości i kompletności dokumentacji powykonawczej oraz instrukcji obsługi i konserwacji dostarczonych zgodnie z wymaganiami Warunków Kontraktu. 2) Sprawdzenie kompletności i poprawności wykonania Robót poddanych próbom poprzez weryfikację ich zgodności z dokumentacją projektową. 3) Sprawdzenie montażu instalacji poddanej próbom w zakresie usytuowania i zamontowania elementów instalacji, wykonania połączeń, zamocowań i podpór. 4) Sprawdzenie działania wszystkich części ruchomych instalacji poprzez ich ręczne uruchomienie (tam, gdzie to możliwe) w pełnym zakresie działania. 5) Sprawdzenie stanu wyposażenia instalacji i urządzeń w materiały eksploatacyjne (smary, płyny eksploatacyjne). 6) Sprawdzenie czystości i drożności elementów dostępnych instalacji (studzienki, przewody, zbiorniki). 7) Wykonanie wszystkich czynności dla urządzeń i wyposażenia seryjnego zgodnie z wymaganiami DTR i fabrycznych instrukcji obsługi i eksploatacji dla tej fazy uruchomienia Próba rozruchowa 1) Sprawdzenie skuteczności podania mediów zasilających do instalacji (energia elektryczna, woda, sprężone powietrze-jeśli dotyczy) poprzez: a) sprawdzenie dostępności i parametrów mediów na wejściu do instalacji, b) stopniowe obciążanie instalacji podających media poprzez załączanie kolejnych fragmentów instalacji, c) kolejne sprawdzanie skuteczności i poprawności działania poszczególnych elementów wyposażenia instalacji podających media (zawory, przepustnice, wyłączniki), d) sprawdzenie działania pod obciążeniem mediami wyposażenia sygnalizacyjnopomiarowego instalacji zasilających - jeśli dotyczy. 2) Pojedyncze załączanie poszczególnych elementów instalacji i urządzeń bez podania medium i bez obciążenia (na biegu jałowym) i przeprowadzenie pomiarów parametrów pracy instalacji i urządzeń. 3) Załączanie poszczególnych zespołów instalacji i urządzeń bez podania medium i bez obciążenia (na biegu jałowym) i przeprowadzenie pomiarów parametrów pracy oraz sprawdzenie prawidłowości współpracy całego zespołu. 4) Sprawdzenie skuteczności działania wszystkich elementów załączania, sterowania i regulacji. 167

168 5) Tam, gdzie to możliwe i przewidziane w instrukcjach obsługi i eksploatacji stopniowe napełnianie instalacji i urządzeń medium neutralnym, a następnie przeprowadzenie czynności j.w. wraz z dokonaniem pomiaru parametrów pracy, w szczególności parametrów pracy pod obciążeniem oraz przeprowadzeniu regulacji urządzeń sterujących. 6) Wykonanie wszystkich czynności dla urządzeń i wyposażenia seryjnego zgodnie z wymaganiami DTR i fabrycznych instrukcji obsługi i eksploatacji dla tej fazy uruchomienia. 7) Próby rozruchowe zostaną przeprowadzone zgodnie z Projektem rozruchu Ruch próbny Należy zaznaczyć że medium eksploatacyjne gaz wysypiskowy może się pojawić lub nie, w związku z tym ruch próbny będzie uzależniony od tego czynnika. Ruch próbny należy wykonać w następującym zakresie: 1) Wszystkie czynności przewidziane w ramach ruchu próbnego zostaną przeprowadzone z medium eksploatacyjnym. 2) Niezależnie od sprawdzeń dokonanych w trakcie prób przedrozruchowych i rozruchowych przed rozpoczęciem ruchu próbnego przeprowadzone zostanie ponowne sprawdzenie działania wszystkich elementów instalacji stanowiących wyposażenie i zabezpieczenie w zakresie bezpieczeństwa i ochrony pożarowej. 3) Ruch próbny zostanie rozpoczęty z minimalnym obciążeniem medium eksploatacyjnym, a następnie obciążenie będzie stopniowo zwiększane aż do wartości maksymalnej. 4) W trakcie podania medium eksploatacyjnego oraz zwiększania obciążenia przeprowadzone zostaną wszystkie czynności sprawdzające, kontrolne i regulacyjne przeprowadzone uprzednio w trakcie prób rozruchowych. 5) Wykonane zostaną wszystkie czynności dla urządzeń i wyposażenia seryjnego zgodnie z wymaganiami DTR i fabrycznych instrukcji obsługi i eksploatacji dla tej fazy uruchomienia. 6) Stopniowe obciążanie instalacji i urządzeń medium eksploatacyjnym prowadzone będzie aż do osiągnięcia stanu stabilnej pracy w całym przedziale obciążeń i ustaleniu się parametrów pracy w wartościach zgodnych z wymaganiami Projektu rozruchu i Kontraktu. 7) Po uzyskaniu stanu stabilnej pracy obiekt lub odcinek instalacji/sieci poddany zostanie zasadniczej fazie ruchu próbnego polegającej na stałej pracy przy zmiennym obciążeniu oraz rejestracji wszystkich parametrów pracy zgodnie z wymaganiami Projektu rozruchu i Kontraktu. 8) Ruch próbny prowadzony będzie zgodnie z Projektem rozruchu. 9) Ruch próbny będzie uznany za zakończony wyłącznie po spełnieniu wszystkich wymagań Projektu rozruchu i Kontraktu, a w szczególności po potwierdzeniu, że instalacja pracuje niezawodnie i zgodnie z Kontraktem. 10) Ruch próbny w odniesieniu do zrekultywowanego składowiska polegał będzie na przeprowadzeniu eksploatacji próbnej pochodni do spalania biogazu. Wykonawca winien założyć w Projekcie rozruchu czas na przeprowadzenie ruchu próbnego w Czasie na Ukończenie. Czas trwania Prób Końcowych w fazie ruchu próbnego powinien wynosić co najmniej 120 h. 168

169 Warunki Przejęcia Robót (Wystawienie Świadectwa Przejęcia) Przejęcie Robót lub ich części dokonane zostanie zgodnie z Warunkami Ogólnymi i Szczególnymi Kontraktu. Roboty będą przejęte przez Zamawiającego po zakończeniu Prób Końcowych z wynikiem pozytywnym. Zakończenie Robót oraz gotowość do odbioru będzie stwierdzona przez Wykonawcę wpisem do dziennika Budowy z bezzwłocznym powiadomieniem o tym fakcie Inżyniera. Odbioru robót dokona Komisja Odbiorowa wyznaczona przez Inżyniera, z udziałem przedstawiciela Zamawiajacego. Komisja Odbiorowa dokona oceny jakościowej robót na podstawie przedłożonych dokumentów, wyników badań i pomiarów, Prób Końcowych, oceny wizualnej oraz zgodności wykonania Robót z dokumentacja projektową. Inżynier wystawi Świadectwo Przejęcia po otrzymaniu wniosku od Wykonawcy oraz po zweryfikowaniu odbioru przez Komisję Odbiorową Dokumenty konieczne do uzyskania Świadectwa Przejęcia Robót (Protokołu Odbioru Końcowego) Do uzyskania Świadectwa Przejęcia Robót Wykonawca jest zobowiązany przygotować następujące dokumenty: - projekt z naniesionymi zmianami (dokumentacja powykonawcza), - uwagi i polecenia Inżyniera, zwłaszcza przy odbiorze Robót zanikających i ulegających zakryciu i udokumentowane wykonanie jego zaleceń, - Dziennik Budowy, - wyniki pomiarów kontrolnych oraz badań Prób Końcowych, - certyfikaty jakości wbudowanych materiałów i urządzeń, - sprawozdanie techniczne, zawierające: zakres i lokalizację Robót, wykaz wprowadzonych zmian w stosunku do projektu zatwierdzonego przez Inżyniera, uwagi dotyczące warunków realizacji Robót, datę rozpoczęcia i zakończenia Robót, - instrukcje obsługi i konserwacji dostarczonych Urządzeń, sporządzone w języku polskim i zawierające wszystkie niezbędne informacje dotyczące obsługi i konserwacji, łącznie z wykazem części zamiennych, akcesoriów, narzędzi specjalnych i materiałów eksploatacyjnych, - instrukcje obsługi wszystkich obiektów, - dokumentację geodezyjną powykonawczą, - inne dokumenty wymagane przez Zamawiającego, m.in.: oświadczenie Wykonawcy o zgodności wykonania Robót z projektem budowlanym i warunkami pozwolenia na budowę, przepisami i obowiązującymi Polskimi Normami; oświadczenie Wykonawcy o doprowadzeniu do należytego stanu i porządku Terenu Budowy, a także w razie korzystania drogi, sąsiedniej nieruchomości lub budynku. W przypadku, gdy wg. Komisji Odbiorowej Roboty pod względem przygotowania dokumentacyjnego nie będą gotowe do Przejęcia Komisja Odbiorowa wyznaczy ponowny termin odbioru końcowego-przejęcia Robót Próby eksploatacyjne Podczas Prób eksploatacyjnych, trwających 6 miesięcy w Okresie Zgłaszania Wad zostaną sprawdzone wszystkie techniczne i technologiczne parametry wymagane Kontraktem. Celem tych prób będzie potwierdzenie, ze instalacje w sposób trwały osiągnęły wszystkie wymagane parametry. 169

170 W czasie trwania Prób Eksploatacyjnych eksploatację instalacji do unieszkodliwania gazu wysypiskowego będzie prowadził Wykonawca przy obecności Użytkownika. Próby eksploatacyjne przebiegać będą w sposób opisany w warunkach szczególnych Kontraktu. O wynikach przeprowadzonych badań Wykonawca będzie powiadamiał Inżyniera a Inżynier Zamawiającego. W przypadku przekroczenia gwarantowanych parametrów Wykonawca natychmiast podejmie działania zaradcze Płatności Wymagania ogólne Podstawą płatności jest cena ryczałtowa, skalkulowana przez Wykonawcę na podstawie dokumentów kontraktowych za pozycję rozliczeniową, zgodną z daną pozycją Wykazu Cen. Cena ryczałtowa pozycji będzie uwzględniać wszystkie czynności, wymagania i badania składające się na jej wykonanie. Cena ryczałtowa za wykonanie robót poszczególnych obiektów będzie obejmować: koszty robocizny do wykonania danej pozycji robót wraz z pracami towarzyszącymi i robotami tymczasowymi dla danego obiektu obejmujące płace bezpośrednie, płace uzupełniające, koszty ubezpieczeń społecznych i podatki od płac, koszty materiałów podstawowych i pomocniczych do wykonania danej pozycji robót dla danego obiektu, obejmujące również koszty dostarczenia materiałów z miejsca ich zakupu bezpośrednio na stanowiska robocze lub na miejsce składowania na Terenie Budowy, koszty wszelkiego sprzętu budowlanego niezbędnego do wykonania danej pozycji robót dla danego obiektu, obejmujące również koszty sprowadzenia sprzętu na Teren Budowy, jego montażu i demontażu po zakończeniu robót, koszty zatrudnienia przez Wykonawcę personelu kierowniczego, technicznego, administracyjnego budowy, obejmujące wynagrodzenie tych pracowników nie zaliczane do płac bezpośrednich, wynagrodzenia uzupełniające, koszty ubezpieczeń społecznych i podatki od wynagrodzeń, wynagrodzenia bezosobowe, które wg Wykonawcy obciążają daną budowę, koszty montażu i demontażu obiektów zaplecza tymczasowego, w tym także zaplecza oraz koszty amortyzacji lub zużycia tych obiektów, koszty wyposażenia zaplecza tymczasowego w urządzenia Terenu Budowy, obejmujące drogi tymczasowe, tymczasowe sieci energetyczne, wodociągowe, kanalizacyjne, oświetlenie Terenu Budowy, zastępcze źródła ciepła do ogrzewania obiektów i robót, urządzenia zabezpieczające materiały i roboty przed deszczem, słońcem, mrozem i inne tego typu urządzenia, koszty zużycia, konserwacji i remontów lekkiego sprzętu, przedmiotów i narzędzi, koszty bezpieczeństwa i higieny pracy, obejmujące koszty wykonania planu bezpieczeństwa i ochrony zdrowia oraz niezbędnych zabezpieczeń stanowisk roboczych i miejsc wykonywania robót, koszty odzieży i obuwia ochronnego, koszty środków sanitarnych, higienicznych i leczniczych, koszty zatrudnienia pracowników zamiejscowych, koszty zużycia materiałów oraz energii na cele administracyjne budowy, koszty podróży służbowych personelu budowy, opłaty za zajęcie pasów drogowych, chodników i innych terenów na cele budowy oraz koszty tymczasowej organizacji ruchu, koszty badań jakości materiałów, robót i Prób Końcowych, 170

171 koszty sporządzenia dokumentacji powykonawczej, koszty geodezyjnej inwentaryzacji powykonawczej i naniesienia wykonanych robót na mapę, koszty pomiarów geodezyjnych nie ujętych w opisach zakresów robót objętych poszczególnymi pozycjami Wykazu Cen, koszty uporządkowania terenu budowy po wykonaniu robót, opłaty graniczne, opłaty, cła, akcyzy i inne podatki należne za robociznę, materiały i sprzęt, koszty dokumentacji niezbędnej dla uzyskania przez Zamawiającego pozwolenia wodnoprawnego, jeżeli będzie wymagane i pozwolenia na użytkowanie, wszystkie inne, nie wymienione wyżej, koszty budowy, które mogą wystąpić w związku z wykonywaniem robót budowlanych, koszty ogólne prowadzenia działalności przez Wykonawcę, koszt Komisji Rozjemczej, W osobnych pozycjach Wykazu Cen należy ująć koszty: projekty budowlane wraz z uzyskaniem pozwoleń na budowę i innych decyzji administracyjnych, projekty wykonawcze, projekty rozruchu, archeologiczne badania ratunkowe, nadzór archeologiczny, nadzór autorski Projektantów, gwarancji, ubezpieczeń, Cena ryczałtowa zaproponowana przez Wykonawcę za daną pozycję rozliczeniową w wycenionym Wykazie Cen jest ostateczna i wyklucza możliwość żądania dodatkowej zapłaty za wykonanie Robót objętych tą pozycją Płatność za wykonanie Robót ustalana na potrzeby Przejściowych Świadectw Płatności Podstawą przejściowych płatności dla Wykonawcy jest wykonanie robót i pozytywny wynik ich odbioru zgodnie z punktem Wartość robót, stanowiących podstawę Przejściowego Świadectwa Płatności ustalana będzie na podstawie kwot ryczałtowych zawartych w Wykazie Cen oraz ilości robót ustalanych w czasie trwania inspekcji robót zgłoszonych jako podstawa do Przejściowego Świadectwa Płatności. Podczas inspekcji określona zostanie ilość robót, które mają być podstawą Przejściowego Świadectwa Płatności w postaci procentowego udziału w wartości pozycji Wykazu Cen, do której należą przedmiotowe roboty. W celu poprawnego określenia ilości robót Wykonawca, w terminie 2 tygodni przed rozpoczęciem Robót, przedstawi Inżynierowi szczegółową informację na temat wartości elementów robót wchodzących w zakres danej pozycji Wykazu Płatności (szczegółowa kalkulacja ceny) 171

172 Podstawa płatności za dokumentację projektową Wynagrodzenie za wykonanie dokumentacji projektowej Wykonawca przedstawi w formie ryczałtu w Wykazie Cen: dokumentacja budowlana - do celów uzyskania pozwolenia na budowę, rozbiórkę i zgłoszenie rekultywacji składowiska wraz z wszystkimi uzgodnieniami, decyzjami i pozwoleniami - płatność za kpl. dokumentacji dla każdego zadania, dokumentacja wykonawcza - płatność za kpl. dokumentacji dla każdego zadania projekty rozruchu, projekty prac geologicznych i dokumentacje hydrogeologiczne na potrzeby monitoringu lokalnego składowiska odpadów - płatność za kpl. dokumentacji dla każdego zadania, Koszty związane z wykonaniem czynności geodezyjnych Wykonawca uwzględni w formie ryczałtu w Wykazie Cen Podstawa płatności za pozyskanie gwarancji Koszty pozyskania wszystkich zabezpieczeń gwarancyjnych związanych z realizacją kontraktu ponosi Wykonawca. Podstawę płatności za uzyskanie zabezpieczeń gwarancyjnych stanowi cena ryczałtowa określona w Wykazie Cen. Cena ryczałtowa obejmuje również wszystkie przedłużenia zabezpieczeń wynikające z kontraktu. Zapłata za zabezpieczenia gwarancyjne płatna będzie po dokonaniu takiego zabezpieczenia i przedstawieniu Zamawiającemu gwarancji bankowych Podstawa płatności za zawarcie ubezpieczeń Koszty zawarcia ubezpieczeń wymienionych w klauzuli 18 Warunków ogólnych i szczególnych kontraktu ponosi Wykonawca. Podstawę płatności za zawarcie ubezpieczeń stanowi cena ryczałtowa określona w Wykazie Cen. Cena ryczałtowa obejmuje również koszt wszystkich przedłużeń polis ubezpieczeniowych wynikających z kontraktu. Zapłata za zawarcie ubezpieczeń płatna będzie po dokonaniu ubezpieczeń i przedstawieniu Zamawiającemu polis ubezpieczeniowych Dokumenty odniesienia Wykonawca zobowiązany jest do znajomości prawa, wszystkich przepisów i wytycznych, które są w jakikolwiek sposób związane z Robotami i będzie w pełni odpowiedzialny za przestrzeganie tego prawa, przepisów i wytycznych podczas prowadzenia Robót. Całość Robót musi być zaprojektowana i wybudowana w systemie metrycznym SI. Ważniejsze akty prawne oraz normy i przepisy branżowe związane z Robotami podane zostały w części informacyjnej Programu funkcjonalno-użytkowego. 172

173 Wymagania dotyczące warunków wykonania i odbioru robót budowlanych WWiO-01. PRZYGOTOWANIE TERENU POD BUDOWĘ Nazwy i kody robót według kodu numerycznego słownika głównego Wspólnego Słownika Zamówień (CPV) Grupa robót Przygotowanie terenu pod budowę Klasa robót Roboty w zakresie burzenia i rozbiórki obiektów budowlanych; roboty ziemne Kategoria robót Roboty w zakresie burzenia i roboty ziemne w tym: Roboty w zakresie burzenia 173

174 WSTĘP Przedmiot WWiO Przedmiotem niniejszych Warunków Wykonania i Odbioru Robót są wymagania dotyczące wykonania i odbioru robót związanych z przygotowaniem terenu pod budowę w ramach Kontraktu nr III Zamknięcie i rekultywacja składowisk odpadów Zakres stosowania WWiO Niniejsze Warunki Wykonania i Odbioru Robót są stosowane jako dokument dostarczony przez Zamawiającego w ramach Specyfikacji Istotnych Warunków Zamówienia (SIWZ), zawierający zbiór wymagań, które są niezbędne do określenia wymaganego standardu i jakości wykonanych robót. Ustalenia zawarte w niniejszych WWiO dotyczą projektowania i wykonania robót związanych z przygotowaniem terenu pod budowę i obejmują roboty rozbiórkowe istniejących obiektów i infrastruktury, wycinkę drzew i krzewów na terenie 13 składowisk odpadów, w ramach niżej wymienionych zadań: a) Zadanie nr 1/KIII: Zamknięcie i rekultywacja składowiska odpadów w Trzebani, gm. Osieczna, b) Zadanie nr 2/KIII: Zamknięcie i rekultywacja składowiska odpadów w Długich Nowych, gm. Święciechowa, c) Zadanie nr 3/ KIII: Zamknięcie i rekultywacja składowiska odpadów w Rawiczu, gm. Rawicz, d) Zadanie nr 4/ KIII: Zamknięcie i rekultywacja składowiska odpadów w Czerwonej Wsi, gm. Krzywiń, e) Zadanie nr 5/KIII: Zamknięcie i rekultywacja składowiska odpadów w Dalabuszkach, gm. Gostyń, f) Zadanie nr 6/ KIII: Zamknięcie i rekultywacja składowiska odpadów w Wydawach, gm. Poniec, g) Zadanie nr 7/ KIII: Zamknięcie i rekultywacja składowiska odpadów w Sowinach, gm. Bojanowo, h) Zadanie nr 8/ KIII: Zamknięcie i rekultywacja składowiska odpadów w Koszanowie, gm. Śmigiel, i) Zadanie nr 9/KIII: Zamknięcie i rekultywacja składowiska odpadów w Karcu, gm. Krobia, j) Zadanie nr 10/KIII: Zamknięcie i rekultywacja składowiska odpadów w Czeluścinie, gm. Pępowo, k) Zadanie nr 11/KIII: Zamknięcie i rekultywacja składowiska odpadów w Krzemieniewie, gm. Krzemieniewo, l) Zadanie nr 12/KIII: Zamknięcie i rekultywacja składowiska odpadów w Moraczewie, gm. Rydzyna, m) Zadanie nr 13/KIII: Zamknięcie i rekultywacja składowiska odpadów w Brenno Pole, gm. Wijewo. 174

175 Zakres robót objętych WWiO Zakres robót obejmuje likwidację zieleni (usunięcie drzew i krzewów porastających skarpy i wierzchowinę czaszy składowiska odpadów) oraz roboty rozbiórkowe następujących istniejących obiektów i infrastruktury na terenie poszczególnych zadań Kontraktu nr III: rozbiórka budynków socjalnych (obiekty kontenerowe) oraz magazynowych, rozbiórka boksów na surowce wtórne, rozbiórka brodzików dezynfekcyjnych, demontaż wagi samochodowej, rozbiórka zbiorników bezodpływowych na ścieki bytowe, rozbiórka odcinków sieci międzyobiektowych kolidujących z projektowanymi obiektami, rozbiórka nawierzchni betonowych z płyt drogowych, demontaż lamp oświetleniowych, demontaż istniejącego ogrodzenia wraz z bramami oraz tablic informacyjnych składowisk odpadów Określenia podstawowe. Określenia podstawowe podane w niniejszej WWiO są zgodne z obowiązującymi odpowiednimi normami i określeniami zawartymi w Część ogólna dotycząca warunków wykonania i odbioru robót budowlanych WYROBY BUDOWLANE. W przypadku robót będących przedmiotem niniejszych WWiO materiały nie występują SPRZĘT WYKONAWCY. Ogólne wymagania dotyczące stosowania sprzętu podano w pkt Sprzęt budowlany powinien odpowiadać pod względem typów i ilości wymaganiom zawartym w projekcie organizacji robót, zaakceptowanym przez Inżyniera. Zgodnie z technologią założoną do wykonania robót rozbiórkowych i wycinek drzew i krzewów przewiduje się użycie m.in. następującego sprzętu: koparka przedsiębierna przystosowana do łyżki o pojemności min. 0,4m 3, koparka chwytakowa, spycharka średnia, żuraw samojezdny (q= 40kN h=6m), wiązki tlenu i acetylenu, przecinarki z tarczą diamentową do cięcia elementów żelbetowych, młoty ręczne typu lekkiego, młoty ręczne do rozbiórek murów masywnych i żelbetu, 175

176 młoty hydrauliczne montowane do koparek, ładowarki kołowe o pojemności łyżki min. 0,60m 3, sprężarka przenośna śrubowa, pomosty robocze typu lekkiego, stacja transformatorowa kontenerowa TRANSPORT Ogólne wymagania dotyczące środków transportu zostały określone w pkt Do transportu sprzętu, urządzeń, materiałów z rozbiórki i wycinki należy użyć m.in. takich środków transportu, jak: samochód skrzyniowy, wywrotki o udźwigu min. 7,0 Mg, ciągnik kołowy z przyczepą dłużycą, przyczepa skrzyniowa WYKONANIE ROBÓT Ogólne warunki wykonania robót. Ogólne wymagania dotyczące wykonania robót podano w Wykonanie robót. Wykonawca robót jest odpowiedzialny za jakość ich wykonania, zgodność z dokumentacją projektową, WWiO i poleceniami Inżyniera. Wykonawca, zgodnie z obowiązującymi przepisami Prawa budowlanego, uzyska stosowne pozwolenie na rozbiórkę lub dokona zgłoszenia robót. Wykonawca prac rozbiórkowych przed przystąpieniem do ich realizacji przedstawi Inżynierowi i uzgodni z nim harmonogram prac rozbiórkowych oraz przedstawi umowę w zakresie odbioru materiałów rozbiórkowych z odbiorcą, na czas trwania umowy. Przed dokonaniem wycinki drzew i krzewów, Wykonawca uzyska sosowne decyzje zezwalające na ich usuniecie Roboty rozbiórkowe ogólnobudowlane. teren prowadzonych robót rozbiórkowych należy wygrodzić i oznakować tablicami ostrzegawczymi, roboty rozbiórkowe można rozpocząć po odłączeniu od obiektu sieci wodociągowej, cieplnej, elektrycznej, kanalizacyjnej i innych, rozbiórkę należy prowadzić w następującej kolejności: demontaż urządzeń i armatury, demontaż przewodów instalacyjnych, rozbiórka okien i drzwi, rozbiórka ścianek działowych wykonanych z dybli lub elementów drobnowymiarowych, demontaż nadbudówek, masztów, wentylatorów, rozbiórka pokrycia dachu obróbek blacharskich, rynien, rur spustowych, demontaż ocieplenia, rozbiórka stropu, rozbiórka ścian wewnętrznych i zewnętrznych, rozbiórka elementów betonowych i żelbetowych wewnętrznych, 176

177 nie można prowadzić rozbiórki elementów konstrukcyjnych jednocześnie na kilku poziomach, roboty należy prowadzić tak, aby nie została naruszona stateczność rozbieranego elementu, oraz tak, aby usuwanie jednego elementu konstrukcyjnego nie wywołało nieprzewidzianego upadku lub przewrócenia się innego fragmentu konstrukcji, podczas wiatru o szybkości większej niż 10m/s roboty należy wstrzymać, w czasie rozbiórki przebywanie ludzi na niższych kondygnacjach jest wzbronione, nie wolno gromadzić gruzów na stropach, klatkach schodowych, daszkach, gruz należy usuwać stosując zsuwnice pochyłe lub rynny zsypowe, nie wolno obalać ścian lub innych części rozbieranego obiektu przez podkopywanie lub podcinanie, przy rozbiórce sposobem obalania długość stosowanych lin powinna być trzy razy większa od wysokości obiektu, przy obalaniu sposobem mechanicznym zatrudnionych pracowników i maszyny należy usunąć poza strefę niebezpieczną, prowadzenie robót rozbiórkowych o zmroku, przy sztucznym świetle lub przy złej widoczności jest zabronione, terminowo dokonywać przeglądu i kontroli urządzeń linowych i pomocniczych, przed dopuszczeniem pracownika do pracy należy zaopatrzyć go w odzież roboczą i ochronną, wszyscy pracownicy zagrożeni wypadkiem powinni być zaopatrzeni w atestowany sprzęt ochrony osobistej (pasy bezpieczeństwa, hełmy ochronne), dla budynków o wysokości powyżej 8,0m wyznaczyć strefę ochronną o szerokości 20,0m; dla obiektów o wysokości poniżej 8,0m strefę ochroną o szerokości 10,0m, nie dopuszcza się przebywania pod wysięgiem i demontowanym elementem w trakcie podnoszenia i podawania, nie dopuszczać do przebywania w strefach ochronnych osób nie związanych bezpośrednio z rozbiórką, stosować ochrony zabezpieczające przed upadkiem bariery, odbojnice, składowanie materiałów budowlanych i urządzeń powinno być wykonane w sposób zabezpieczający przed możliwością wywrócenia, zsunięcia lub rozsunięcia się składowanych materiałów i elementów, opieranie składowanych materiałów o płoty, budynki, słupy linii napowietrznych jest zabronione, przy składowaniu materiałów odległość stosów powinna być nie mniejsza niż 0,75m od ogrodzeń i zabudowań i 5,0m od stanowisk pracy, między stosami pryzmami lub pojedynczymi elementami należy pozostawić przejście o szerokości co najmniej 1m oraz przejazdy o szer. środka transportu powiększone o 2m, materiały powinny być składowane w miejscu wyrównanym do poziomu, materiały drobnicowe powinny być ułożone w stosy o wysokości nie większej niż 2m, dostosowane do rodzaju i wytrzymałości tych materiałów, zabronione jest urządzanie stanowisk pracy, składowisk materiałów i elementów lub maszyn i urządzeń bezpośrednio pod liniami napowietrznymi lub w odległości bliższej (licząc do poziomu) od skrajnych przewodów niż: 2 m dla linii NN 177

178 5 m dla linii WN do 15 kv 10 m dla linii WN do 30 kv 30 m dla linii WN powyżej 30 kv w razie stosowania urządzeń załadowczo-wyładowczych zachowanie powyższych odległości odnosi się do najdalej wysuniętego punktu ruchomego lub stałego elementu tych urządzeń oraz ładunku transportowanego tymi urządzeniami, podczas mechanicznego załadunku i rozładunku materiałów budowlanych, ziemi gruzu itp. przemieszczanie ich bezpośrednio nad ludźmi i kabiną kierowcy jest zabronione. Na czas tych czynności kierowca obowiązany jest opuścić kabinę, prace polegające na usuwaniu wyrobów zawierających azbest mogą być wykonywane wyłącznie przez wykonawców posiadających odpowiednie wyposażenie techniczne do prowadzenia takich prac oraz zatrudniających pracowników przeszkolonych w zakresie BHP przy usuwaniu i wymianie materiałów zawierających azbest. Wykonawca prac powinien posiadać zezwolenie na prowadzenie działalności w wyniku, której powstają odpady niebezpieczne, Wykonawca prac polegających na usuwaniu azbestu zobowiązany jest do izolowania od otoczenia obszaru prac przez zastosowanie odpowiednich osłon i zastosowanie środków technicznych celem zmniejszenia emisji włókien azbestu, prace związane z usuwaniem azbestu lub wyrobów zawierających azbest powinny być prowadzone w taki sposób, żeby wyeliminować uwalnianie azbestu lub zminimalizować pylenie. Zapewnienie tego wymaga: nawilżania wodą wyrobów zawierających azbest przed ich usuwaniem i utrzymywanie w stanie wilgotnym przez cały czas pracy demontaż całych wyrobów bez jakiegokolwiek uszkadzania jeśli jest to technicznie możliwe odspajania materiałów trwale związanych z podłożem przy stosowaniu wyłącznie narzędzi ręcznych lub wolnoobrotowych, wyposażonych w miejscowe instalacje odciągające powietrze, składowanie wyrobów zawierających azbest powinno się odbywać w osobnych pomieszczeniach zabezpieczonych przed dostępem osób niepowołanych. Materiały te powinny być opakowane w folię grubości nie mniejszej jak 0,2 mm i oznakowane, na budowie zorganizować punkt pierwszej pomocy medycznej wyposażony w apteczkę z niezbędnymi medykamentami, na terenie powinna być wywieszona na widocznym miejscu tablica z następującymi adresami i telefonami: najbliższego punktu medycznego, najbliższej straży pożarnej, policji, pogotowia ratunkowego Roboty spawalnicze. Przy wykonywaniu robót spawalniczych oraz związanych z cięciem metali jest dozwolone używanie wyłącznie butli do gazów technicznych posiadających ważną cechę organu dozoru technicznego. Ręczne przenoszenie butli o pojemności wodnej powyżej 10m3 powinno być wykonywane przez 2 osoby. Przewożenie napełnionych lub pustych butli bez nałożonych kołpaków ochronnych jest zabronione. Butle na budowie i w czasie transportu należy chronić przed zanieczyszczeniami tłuszczem, działaniem promieni słonecznych, deszczu i śniegu. 178

179 Przechowywanie w tym samym pomieszczeniu butli z tlenem i materiałów lub gazów tworzących w połączeniu z nim mieszaniną wybuchową jest zabronione. W czasie pobierania gazów technicznych butle powinny być ustawione w pozycji pionowej lub pod kątem nie mniejszym niż 45 do poziomu. Odległość płomienia palnika od butli nie może być mniejsza niż 1m. Butlę, która nagrzewa się od wewnątrz należy usunąć poza miejsce pracy, otworzyć zawór oraz polewać silnym strumieniem wody lub środka gaśniczego. Węże do tlenu i acetylenu powinny różnić się między sobą barwą, a ich długość powinna wynosić co najmniej 5m. Nie wolno zmieniać przeznaczenia węży używanych uprzednio do innych gazów. Miejsca uszkodzone w wężach powinny być wycięte. Łączenie końców dwóch węży należy wykonać za pomocą specjalnych łączników metalowych o przekroju wewnętrznym odpowiadającym prześwitowi łączonego węża. Zamocowanie węży na nasadkach reduktorów, bezpieczników wodnych, palników i łączników powinno być dokonane wyłącznie za pomocą płaskich zacisków. Stosowanie do tlenu i acetylenu przewodów igielitowych lub z tworzyw sztucznych jest zabronione Rozbiórka urządzeń i instalacji. Do rozbiórki urządzeń i instalacji elektrycznej, c.o., ciepłej wody, wodociągowej, kanalizacyjnej można przystąpić dopiero po stwierdzeniu, że wszystkie te instalacje zostały odłączone od sieci miejskich przez pracowników właściwych instytucji oraz, że dokonano odpowiedniego wpisu do dziennika rozbiórki. Demontaż instalacji powinni wykonywać robotnicy odpowiednich specjalności. Rozbiórkę należy rozpocząć od demontażu armatury, aparatów, grzejników, umywalek, misek klozetowych itp., a następnie przejść do demontażu przewodów. Rozbieranie instalacji elektrycznych rozpoczyna się również od demontażu oprawek, wyłączników itp., urządzeń instalacji elektrycznych, a następnie zdejmuje przewody Warunki szczegółowe wykonania robót. Teren rozbiórki poszczególnych obiektów należy zabezpieczyć przed dostępem osób niepowołanych. Z uwagi na różnorodność występujących konstrukcji obiektów przewiduje się różne sposoby rozbiórki: obiekty kubaturowe metodami tradycyjnym przy użyciu: narzędzi ręcznych, pneumatycznych lub hydraulicznych oraz, elektronarzędzi - do wyburzeń (narzędzia udarowe, udarowo-obrotowe itp.) oraz żurawi samojezdnych do demontażu elementów prefabrykowanych itp. fundamenty obiektów kubaturowych oraz obiekty inżynierskie metodami tradycyjnymi przy użyciu: narzędzi ręcznych, pneumatycznych lub hydraulicznych oraz elektronarzędzi (narzędzia udarowe, udarowo-obrotowe, przecinarki z tarczami diamentowymi do cięcia betonu), a także młotów hydraulicznych montowanych do koparek - do wyburzeń. Prace rozbiórkowe należy rozpocząć od odcięcia: przyłączy energetycznych oraz odprowadzenia ścieków z poszczególnych obiektów inżynierskich. 179

180 przyłączy wody do obiektów. Gruz i inne materiały uzyskane w wyniku prowadzonych prac rozbiórkowych składować odpowiednio posegregowane wzdłuż obiektów, a następnie wywozić w miejsca przerobu lub składowania. Poszczególne elementy złomu stalowego ciąć na mniejsze elementy dostosowane do możliwości transportowych Wykonawcy. Złom stalowy gromadzić tymczasowo w wyznaczonym miejscu, a następnie wywozić do punktu skupu surowców wtórnych Rozbiórka/demontaż elementów obiektów kubaturowych i inżynieryjnych Do robót rozbiórkowych można przystąpić po uprzednim zabezpieczeniu terenu robót zgodnie z wymaganiami podanymi w Części ogólnej dot. wykonana i odbioru robót. Roboty rozbiórkowe należy realizować w sposób zapewniający optymalny odzysk materiałów i wyrobów budowlanych. W celu zabezpieczenia odzyskanych materiałów i wyrobów należy je przewozić na wydzielony plac składowy. Podstawową zasadą przy robotach rozbiórkowych jest stopniowe zmniejszenie obciążenia elementów konstrukcyjnych (rozbiórka od góry) obiektu. Roboty rozbiórkowe należy wykonywać z zachowaniem szczególnej ostrożności i zgodnie z projektem organizacji robót. Warunki techniczne wykonania robót: - usunąć wszystkie elementy zagrażające bezpieczeństwu pracujących, - przed przystąpieniem do robót rozbiórkowych należy odłączyć instalację elektryczną, wodociągową i inne, - gruz i materiały drobnicowe należy usunąć przez specjalne kryte zsypy, - rozbiórka murów i elementów konstrukcji może być dokonywana przez ich przewrócenie lub wyburzenie materiałami wybuchowymi, - rozbiórkę elementów żelbetowych należy wykonywać niewielkimi odcinkami przecinając pręty zbrojenia, - elementy konstrukcji stalowych należy rozbierać przez podcinanie z zabezpieczeniem dźwigiem, - wszystkie roboty rozbiórkowe wykonywać w sposób zapewniający optymalny odzysk materiałów, - rozbiórek elementów konstrukcyjnych nie można prowadzić na kilku poziomach jednocześnie, - wszystkie przejścia i przejazdy w rejonie robót rozbiórkowych powinny być odpowiednio zabezpieczone. - roboty należy prowadzić tak, aby nie została naruszona stateczność rozbieranego elementu, oraz tak, aby usuwanie jednego elementu konstrukcyjnego nie wywołało nieprzewidzianego upadku lub przewrócenia się innego fragmentu konstrukcji, - znajdujące się w pobliżu rozbieranych obiektów urządzenia i budowle należy zabezpieczyć przed uszkodzeniami, Zakres robót rozbiórkowych podlega każdorazowo uzgodnieniu z Inżynierem. W zakres prac na poszczególnych zadaniach objętych Kontraktem nr III wchodzi rozbiórka/demontaż następujących obiektów i urządzeń inżynierskich: a) rozbiórka istniejących pomieszczeń socjalnych (kontenerów), b) rozbiórka brodzików dezynfekcyjnych, c) rozbiórka boksów na surowce wtórne, 180

181 d) rozbiórka zbiorników bezodpływowych na ścieki bytowe,, e) rozbiórka utwardzonych placów i dróg wewnętrznych, f) demontaż ogrodzenia, g) demontaż lamp oświetleniowych, h) demontaż elektronicznej wagi samochodowej. UWAGA! W ramach przedmiotowego Kontraktu Wykonawca winien dokonać demontażu elektronicznej wagi samochodowej, zlokalizowanej na składowisku odpadów w Dalabuszkach, gm. Gostyń (Zadanie nr 5/KIII) i przeniesienia jej w miejsce wskazane przez Zamawiającego, celem ponownego zainstalowania urzadzenia na terenie Stacji przeładunkowej odpadów komunalnych w Goli, gm. Gostyń Sieci międzyobiektowe W przypadku zaistnienia kolizji projektowanych obiektów z fragmentami istniejących sieci międzyobiektowych, Wykonawca dokona demontażu i rozbiórki uzbrojenia. Pozostałe odcinki sieci jako trwale nieczynne, należy zabezpieczyć poprzez zamulenie oraz zabetonowanie końcówek. W trakcie rozbiórek istniejącego uzbrojenia wystąpi konieczność rozbiórki istniejących nawierzchni betonowych Rozbiórka nawierzchni placów i dróg wewnętrznych Roboty rozbiórkowe nawierzchni istniejących na terenie budowy poszczególnych zadań, należy realizować w sposób zapewniający optymalny odzysk materiałów, które można ponownie wbudować. W celu zabezpieczenia materiałów z rozbiórki należy je dostarczać na wydzielone składowiska. Materiały te stanowią własność Zamawiającego i mogą być użyte do ponownego wbudowania tylko za jego zgodą. Roboty rozbiórkowe elementów dróg i ogrodzeń obejmują usunięcie z terenu budowy wszystkich elementów zgodnie z dokumentacją projektową lub wskazanych przez Inżyniera. Roboty rozbiórkowe można wykonywać mechanicznie lub ręcznie w sposób określony w Wymaganiach Zamawiajacego lub przez Inżyniera. Elementy zabudowy pasa drogowego nie podlegające rozbiórce a zlokalizowane w rejonie robót rozbiórkowych należy odpowiednio zabezpieczyć. Gruz i materiały należy usuwać z rejonu robót na bieżąco, wywożąc na wskazane składowisko odpadów. Przed przystąpieniem do robót należy zidentyfikować istniejące uzbrojenie terenu i odpowiednio je zabezpieczyć i w przypadku konieczności odłączyć przepływ mediów (gaz, prąd elektryczny, woda, ścieki). Zakres prac rozbiórkowych nawierzchni drogowych podlega każdorazowo uzgodnieniu z Inżynierem Wycinka drzew i krzewów Przed przystąpieniem do realizacji inwestycji konieczna będzie wycinka zarośli, drzew kolidujących z rekultywowanym składowiskiem. Informacje nt. wstępnej inwentaryzacji zieleni dla poszczególnych zadań Kontraktu zostały zamieszczone w częsci informacyjnej niniejszego dokumentu. Wykonawca zobowiązany jest do dokonania weryfikacji załączonych inwentaryzacji zieleni. 181

182 Wykonawca robót jest odpowiedzialny za jakość ich wykonania, zgodność z opisywanymi WWiO i poleceniami Inżyniera. Przed przystąpieniem do wycinki Wykonawca wystąpi o decyzję zezwalającą na usunięcie drzew i krzewów oraz wniesie stosowną opłatę za wprowadzenie zmian w środowisku naturalnym. Opłatę za usunięcie zieleni kolidującej z realizacją inwestycji (tzw. opłaty za wprowadzenie zmian w środowisku naturalnym) pokryje Wykonawca. Opłata zostanie wniesiona przed terminem planowanego rozpoczęcia robót. W ramach likwidacji zieleni należy: wykonać wycinkę w okresie jesienno-zimowym wyrąb i karczowanie drzew i krzewów, wyrąb i karczowanie korzeni i roślin, podział i sortowanie materiału roślinnego, wywóz, oczyszczenie i niwelacja terenu ze szczególną starannością zadbać o przestrzeganie przepisów BHP podczas prowadzenia prac przy wycince, w przypadku zniszczenia zieleni nie przeznaczonej do wycinki podczas realizacji prac Wykonawca zapłaci kary za zniszczenie zieleni. Wycinkę drzew i krzewów należy realizować przy użyciu sprzętu mechanicznego z zachowaniem warunków ogólnych bezpieczeństwa robót, KONTROLA JAKOŚCI ROBÓT Ogólne zasady kontroli jakości robót podano w punkcie OBMIAR ROBÓT Ogólne zasady i wymagania dotyczące obmiaru robót podano w punkcie Roboty objęte niniejszymi WWiO obmierza się w następujących jednostkach miary: kpl dla rozbiórki obiektu kubaturowego lub inżynierskiego, mb dla rozbiórki odcinka rurociągu, odcinka kabla, na podstawie pomiaru w terenie, m 2 dla rozbiórki nawierzchni placów i dróg wewnętrznych na terenie składowiska odpadów, kpl dla wycinki drzew i krzewów ODBIÓR ROBÓT Ogólne zasady odbioru robót podano w punkcie Odbiorowi podlega wykonanie kompletnego demontażu każdego z obiektów, nawierzchni placów i dróg wewnętrznych, odcinka sieci przewidzianych do rozbiórki oraz wykonanie kompletnej wycinki drzew i krzewów OPIS SPOSOBU ROZLICZENIA ROBÓT - PODSTAWA PŁATNOŚCI 182

183 Ogólne wymagania Ogólne wymagania dotyczące płatności podano w punkcie Opis sposobu rozliczenia robót tymczasowych i prac towarzyszących Roboty tymczasowe i prace towarzyszące nie zostały ujęte w Wykazie Cen jako wydzielone pozycje i nie podlegają bezpośrednio rozliczeniu finansowemu. Cena wykonania robót tymczasowych i prac towarzyszących winna być uwzględniona w cenie ryczałtowej wykonania robót budowlanych ujętych w Wykazie Cen DOKUMENTY ODNIESIENIA Podstawą do wykonania robót jest Dokumentacja Projektowa, WWiO, normy oraz inne dokumenty i ustalenia techniczne Normy Numer normy polskiej i odpowiadającej jej normy europejskiej i międzynarodowej PN-IEC :1999 Tytuł normy Instalacje elektryczne w obiektach budowlanych. Wymagania dotyczące specjalnych instalacji lub lokalizacji. Instalacje na terenie budowy i rozbiórki Inne dokumenty i ustalenia techniczne Warunki bezpieczeństwa pracy przy robotach rozbiórkowych. 183

184 WWiO-02. ROBOTY ZIEMNE Nazwy i kody robót według kodu numerycznego słownika głównego Wspólnego Słownika Zamówień (CPV) Grupa robót Przygotowanie terenu pod budowę Klasa robót Roboty w zakresie burzenia i rozbiórki obiektów budowlanych roboty ziemne Kategoria robót Roboty w zakresie przygotowania terenu pod budowę i roboty ziemne WSTĘP Przedmiot WWiO Przedmiotem niniejszych Warunków Wykonania i Odbioru Robót są wymagania dotyczące wykonania i odbioru robót ziemnych, które zostaną wykonane w ramach Kontraktu nr III Zamknięcie i rekultywacja składowisk odpadów Zakres stosowania WWiO Niniejsze Warunki Wykonania i Odbioru Robót są stosowane jako dokument dostarczony przez Zamawiającego w ramach Specyfikacji Istotnych Warunków Zamówienia (SIWZ), zawierający zbiór wymagań, które są niezbędne do określenia wymaganego standardu i jakości wykonanych robót. Ustalenia zawarte w niniejszych WWiO dotyczą projektowania i wykonania robót ziemnych związanych z przeprowadzeniem rekultywacji 13 składowisk odpadów, w ramach niżej wymienionych zadań Kontraktu nr III: a) Zadanie nr 1/KIII: Zamknięcie i rekultywacja składowiska odpadów w Trzebani, gm. Osieczna, b) Zadanie nr 2/KIII: Zamknięcie i rekultywacja składowiska odpadów w Długich Nowych, gm. Święciechowa, c) Zadanie nr 3/ KIII: Zamknięcie i rekultywacja składowiska odpadów w Rawiczu, gm. Rawicz, d) Zadanie nr 4/ KIII: Zamknięcie i rekultywacja składowiska odpadów w Czerwonej Wsi, gm. Krzywiń, e) Zadanie nr 5/KIII: Zamknięcie i rekultywacja składowiska odpadów w Dalabuszkach, gm. Gostyń, f) Zadanie nr 6/ KIII: Zamknięcie i rekultywacja składowiska odpadów w Wydawach, gm. Poniec, g) Zadanie nr 7/ KIII: Zamknięcie i rekultywacja składowiska odpadów w Sowinach, gm. Bojanowo, h) Zadanie nr 8/ KIII: Zamknięcie i rekultywacja składowiska odpadów w Koszanowie, gm. Śmigiel, i) Zadanie nr 9/KIII: Zamknięcie i rekultywacja składowiska odpadów w Karcu, gm. Krobia, j) Zadanie nr 10/KIII: Zamknięcie i rekultywacja składowiska odpadów w Czeluścinie, gm. Pępowo, 184

185 k) Zadanie nr 11/KIII: Zamknięcie i rekultywacja składowiska odpadów w Krzemieniewie, gm. Krzemieniewo, l) Zadanie nr 12/KIII: Zamknięcie i rekultywacja składowiska odpadów w Moraczewie, gm. Rydzyna, m) Zadanie nr 13/KIII: Zamknięcie i rekultywacja składowiska odpadów w Brenno Pole, gm. Wijewo Zakres robót objętych WWiO Zakres robót obejmuje wykonanie robót ziemnych związanych z wykonaniem następujących prac i obiektów na poszczególnych zadaniach Kontraktu r III: - przemieszczenia odpadów celem uformowania odpowiednich spadków skarp i wierzchowiny kopca, - wykonanie rowów opaskowych, - budowa zbiorników wód deszczowych, - wykonanie wykopów pod sieci i instalacje technologiczne oraz linie kablowe energetyczne zasilające instalację pochodni do spalania biogazu, - budowa placu technologicznego pod instalację i drogi dojazdowej do instalacji pochodni do spalania biogazu. UWAGA Wymagania Zamawiającego dotyczące wykonania robót ziemnych związanych z rekultywacją techniczną (wykonanie warstw ziemnych odgazowujących i ochronnofiltracyjnych) oraz rekultywacją biologiczną składowisk odpadów zostały zawarte w odrębnych WWiO -04 i WWiO Określenia podstawowe Określenie podane w niniejszej WWiO są zgodne z obowiązującymi odpowiednimi normami i Część ogólna dotycząca warunków wykonania i odbioru robót budowlanych. Kategorie gruntu należy rozumieć tak, jak to opisano w poniższej tabeli: Rodzaj i charakterystyka gruntu lub materiału Kategoria gruntu Średnia gęstość w stanie naturalnym kn/m 3 t/m 3 Przeciętne spulchnieni e po odspojeniu w % od pierwotnej objętości I Piasek suchy bez spoiwa Gleba uprawna zaorana lub ogrodowa Torf bez korzeni Popioły lotne nie zleżałe 15,7 11,8 9,8 11,8 1,6 1,2 1,0 1, II Piasek wilgotny Piasek gliniasty, py ł i lessy wilgotne, twardoplastyczne i plastyczne Gleba uprawna z darniną lub korzeniami grubości do 30 mm Torf z korzeniami grubości do 30 mm 16,7 17,7 12,7 1,7 1,8 1,

186 Rodzaj i charakterystyka gruntu lub materiału Kategoria gruntu Średnia gęstość w stanie naturalnym kn/m 3 t/m 3 Przeciętne spulchnieni e po odspojeniu w % od pierwotnej objętości Nasyp z piasku oraz piasku gliniastego z gruzem, tłuczniem lub odpadkami drewna Żwir bez spoiwa lub mało spoisty 10,8 16,7 1,1 1, ,7 1, III Piasek gliniasty, pył i lessy małowilgotne, półzwarte Gleba uprawna z korzeniami grubości ponad 30 mm Torf z korzeniami grubości ponad 30 mm Nasyp zleżały z piasku gliniastego, pyłu i lessu z gruzem, tłuczniem lub odpadkami drewna Rumosz skalny zwietrzelinowy z otoczakami o wymiarach do 40 mm Glina, glina ciężka i iły wilgotne, twardoplastyczne i plastyczne, bez głazów Mady i namuły gliniaste rzeczne Popioły lotne zleżałe 18,6 13,7 13,7 18,6 17,7 19,6 17,7 19,6 17,7 19,6 1,9 1,4 1,4 1,9 1,8 2,0 1,8 2,0 1,8 2, IV Less suchy zwarty Nasyp zleżały z gliny lub iłu z gruzem, tłuczniem i odpadkami drewna lub głazami o masie do 25 kg, stanowiącymi do 10% objętości gruntu Glina, glina ciężka i iły mało wilgotne, półzwarte i zwarte Glina zwałowa z głazami do 50 kg stanowiącymi do 10 % objętości gruntu Gruz ceglany i rumowisko z blokami do 50 kg Iłołupek miękki Grube otoczaki lub rumosz o wymiarach do 90 mm lub z głazami o masie do 10 kg 18,6 19,6 20,6 20,6 16,7 19,6 19,6 1,9 2,0 2,1 2,1 1,7 2,0 2, V Żużel hutniczy niezwietrzały Glina zwałowa z głazami do 50 kg stanowiącymi 10-30% objętości gruntu Rumosz skalny zwietrzelinowy o wymiarach ponad 90 mm Gruz ceglany i rumowisko budowlane silnie scementowane lub w blokach ponad 50 kg Margle miękkie lub średnio twarde słabo spękane Opoka kredowa miękka lub zbita Węgiel kamienny i brunatny Iły przewarstwione łupkiem Iłołupek twardy, lecz rozsypliwy Zlepieńce słabo scementowane Gips Tuf wulkaniczny, częściowo sypki 14,7 19,6 20,6 17,7 17,7 16,7 22,6 16,7 22,6 41,8 14,7 19,6 19,6 20,6 21,6 15,7 1,5 2,0 2,1 1,8 1,8 1,6 2,3 1,6 2,3 4,2 1,5 2,0 2,0 2,1 2,2 1, VI Iłołupek twardy Łupek mikowy i piaszczysty niespękany Margiel twardy 20,5 22,6 23,5 2,1 2,3 2,

187 Rodzaj i charakterystyka gruntu lub materiału Kategoria gruntu Średnia gęstość w stanie naturalnym kn/m 3 t/m 3 Przeciętne spulchnieni e po odspojeniu w % od pierwotnej objętości Wapień marglisty Piaskowiec o spoiwie ilastym Zlepieńce otaczaków głównie skał osadowych Anhydryt Tuf wulkaniczny zbity 22,6 21,6 21,6 24,5 18,6 2,3 2,2 2,2 2,5 1, VII Łupek piaszczysto-wapnisty Piaskowiec ilast-wapnisty twardy Zlepieńce z otaczaków głównie skał osadowych o spoiwie krzemionkowym Wapień niezwietrzały Magnezyt Granit i gnejs silnie zwietrzałe 23,5 23,5 23,5 23,5 28,4 23,5 2,4 2,4 2,4 2,4 2,9 2, VIII Łupek plastyczny niespękany Piaskowiec twardy o spoiwie wapiennym Wapień twardy niezwietrzały Marmur i wapień krystaliczny Dolomit niezbyt twardy 24,5 24,5 24,5 24,5 24,5 2,5 2,5 2,5 2,6 2, IX Piaskowiec kwarcytowy lub o spoiwie ilasto-krzemionkowym Zlepieńce z otaczaków skał głównie krystalicznych o soiwie wapiennym lub krzemionkowym Dolomit bardzo twardy Granit gruboziarnisty niezwietrzały Sjenit gruboziarnisty Serpentyn Wapień bardzo twardy Gnejs 25,5 25,5 25,5 25,5 25,5 24,5 24,5 25,5 2,6 2,6 2,6 2,6 2,6 2,5 2,5 2, X Granit średnio i drobnoziarnisty Sjenit średnioziarnisty Gnejs twardy Porfir Trachit, liparyt i skały pokruszone Granitognejs Wapień krzemienisty I rogowy bardzo twardy Andezyt, bazalt, rogowiec w ławicach Gabro Gabrodiabaz i kwarcyt Bazalt 25,5 26,5 25,5 26,5 24,5 26,5 25,5 27,4 26,5 26,5 27,4 27,4 2,6 2,7 2,6 2,7 2,5 2,7 2,6 2,8 2,7 2,7 2,8 2, WYROBY BUDOWLANE Ogólne wymagania dotyczące wyrobów budowlanych (materiałów) zostały określone w punkcie

188 Materiałami stosowanymi do wykonania robót będących przedmiotem niniejszych WWiO są m.in.: - grunt wydobyty z wykopu i składowany na odkład na wykonanie warstw rekultywacyjnych i ukształtowanie terenu, - grunt wydobyty z wykopu, wywieziony poza strefę robót, - składowane odpady komunalne, - odpady, które zgodnie z Rozporządzeniem Ministra Środowiska dnia 21 marca 2006 r w spawie odzysku lub unieszkodliwiania odpadów poza instalacjami i urządzeniami (Dz.U. Nr 49, poz.356) mogą być wykorzystywane do porządkownia i zabezpieczania powierzchni korony zamkniętego składowiska oraz do rekultywacji biologicznej zamkniętego składowiska SPRZĘT Ogólne wymagania dotyczące stosowania sprzętu budowlanego podano w pkt Roboty ziemne, związane z wykonaniem wykopów, prowadzone będą ręcznie i przy użyciu następującego sprzętu mechanicznego: - koparka, do wykonywania wykopów szerokoprzestrzennych i wąskoprzestrzennych z osprzętem przedsiębiernym, podsiębiernym i chwytakowym, - spycharka do plantowania terenu, przemieszczania gruntu w obrębie budowy, - kompaktor do przemieszczania i zagęszczania odpadów na kwaterze przeznaczonej do rekultywacji, - ładowarka do załadunku i transportu materiałów sypkich, wykonywania wykopów o głębokości do 2,00 m, spychania i zwałowania, - zagęszczarka wibracyjna krocząca do zagęszczania zasypów fundamentowych i nasypów. Sprzęt używany do Robót powinien odpowiadać pod względem typów i ilości wskazaniom zawartym w PZJ oraz projekcie organizacji robót zaakceptowanym przez Inżyniera TRANSPORT Ogólne wymagania dotyczące środków transportu zostały określone w pkt Do przewozu wszelkich materiałów sypkich i zbrylonych jak ziemia, kruszywo, odpady złożone na składowisku należy wykorzystywać samochody samowyładowcze - wywrotki. Użyte środki transportu muszą być sprawne technicznie WYKONANIE ROBÓT Ogólne warunki wykonania robót Ogólne warunki wykonania robót podano w punkcie Wykonawca jest odpowiedzialny za jakość wykonania robót oraz za zgodność z Dokumentacją Projektową, WWiO i poleceniami Inżyniera. 188

189 Roboty ziemne należy wykonywać zgodnie z normą PN-B-06050:1999 Geotechnika. Roboty ziemne. Wymagania oraz "Warunkami technicznymi wykonania i odbioru robót budowlano-montażowych. Wykonywanie wykopów może nastąpić zgodnie z Warunkami Wykonania i Odbioru robót budowlanych, dokumentacją projektową i po wyrażeniu zgody przez Inżyniera Przygotowanie do robót ziemnych Przed przystąpieniem do wykonywania wykopów i nasypów należy : - zapoznać się z planem sytuacyjno wysokościowym i naniesionymi na nim konturami i wymiarami istniejących i projektowanych obiektów i infrastruktury, wynikami badań geotechnicznych gruntu, rozmieszczeniem projektowanych nasypów i skarp ziemnych, - wyznaczyć zarysy robót ziemnych na gruncie poprzez trwałe oznaczenie w terenie położenia wszystkich charakterystycznych punktów przekroju podłużnego i przekrojów poprzecznych, zarówno wykopów, jak i nasypów, położenia ich osi geometrycznych, szerokości korony, wysokości nasypów i głębokości wykopów, zarysy skarp, punktów ich przecięcia z powierzchnią terenu; do wyznaczania zarysów robót ziemnych należy posługiwać się instrumentami geodezyjnymi takimi jak: teodolit, niwelator, jak i prostymi przyrządami - poziomicą, łatą mierniczą, taśmą itp., - przygotować i oczyścić teren poprzez: usunięcie gruzu i kamieni, wycinkę drzew i krzewów, wykonanie robót rozbiórkowych istniejących obiektów lub ich resztek, usunięcie ogrodzeń itp., osuszenie i odwodnienie pasa terenu, na którym roboty ziemne będą wykonywane, urządzenie przejazdów i dróg dojazdowych, - przygotować pochyłe powierzchnie terenu pod podstawę nasypów. Wszystkie napotkane przewody podziemne na trasie wykonywanego wykopu, krzyżujące się lub biegnące równolegle z wykopem powinny być zabezpieczone przed uszkodzeniem, a w razie potrzeby podwieszone w sposób zapewniający ich eksploatację. Odchylenie odległości krawędzi wykopu w dnie od ustalonej w planie osi wykopu nie powinno przekraczać +/ 5cm. Po wykonaniu wykopu lub w czasie jego wykonywania, należy (przy udziale Inżyniera) sprawdzić czy charakter gruntu odpowiada wykonaniu posadowieniu obiektu, wg projektu Odspojenie i odkład urobku. Należy wykonać odspojenie gruntu w wykopie, mechaniczne lub ręczne, połączone z zastosowaniem urządzeń do mechanicznego wydobycia urobku. Dno wykopu powinno być równe i wyprofilowane zgodnie ze spadkiem przewodu ustalonym w Dokumentacji Projektowej. Odkład urobku powinien być dokonywany tylko po jednej stronie wykopu, w odległości co najmniej 1,0 m od krawędzi klina odłamu Przygotowanie podłoża pod przewody Podłoże naturalne powinno stanowić nienaruszony rodzimy grunt sypki, naturalnej wilgotności o wytrzymałości powyżej 0,05 MPa wg PN 86/B 02480, dający się wyprofilować wg kształtu spodu przewodu (w celu zapewnienia jego oparcia na dnie wzdłuż długości na 1 / 4 obwodu). Grubość warstwy zabezpieczającej naturalne podłoże przed naruszeniem struktury gruntu powinna wynosić 0,2 m. Odchylenia grubości warstwy nie powinny przekraczać +/ 3 cm. Zdjęcie tej warstwy powinno być wykonane bezpośrednio przed ułożeniem przewodu. 189

190 Wykonanie robót ziemnych pod linie energetyczne kablowe. Szerokość wykopu w dnie musi być odpowiednia do ilości i średnicy układanych kabli, zgodnie z normą i nie może być mniejsza niż 0,4m. Głębokość rowu kablowego powinna być taka, aby górna powierzchnia rury osłonowej od powierzchni gruntu była nie mniejsza niż 0,7m a w przypadku gdy kable przebiegają pod jezdnią 1,0m. Grunt zasypowy należy zagęszczać do wskaźnika wymaganego dla robót zasadniczych w danych rejonie (dla pasa korony drogi 1,0). W miarę potrzeb należy ustawiać przejścia dla pieszych Wykonanie robót ziemnych pod obiekty kubaturowe. Wykopy pod obiekty kubaturowe wykonywać metodą warstwową (podłużną) warstwami o niewielkiej grubości i dużej powierzchni. Profilowania skarp i nadawania im prawidłowych kształtów dokonywać od razu po przejściach maszyn. Po wykonaniu wykopu szerokoprzestrzennego jako całości w jego dnie wykonać wykopy pod stopy i ławy fundamentowe, a wydobytą z nich ziemię rozplantować i zagęścić. Wykopy fundamentowe należy wykonywać do głębokości 0,1 0,2 m mniejszej od projektowanej, a następnie pogłębiać do głębokości właściwej, bezpośrednio przed ułożeniem fundamentu Zasypka i zagęszczenie gruntu. Do zasypania fundamentów i ścian fundamentowych obiektów kubaturowych oraz formowania nasypów należy wykorzystać grunty żwirowe i piaszczyste oraz grunty gliniasto piaszczyste pochodzące z wykopów na odkład lub dowiezione z poza strefy robót z wyłączeniem gruntów pylastych, gliniasto-piaszczystych, pyłowych, lessowych. Zasypkę należy wykonać warstwami metodą podłużną, boczną lub czołową z jednoczesnym zagęszczaniem. Grubość usypywanych warstw jest zależna od zastosowanych maszyn i środków transportowych i winna wynosić cm przy zastosowaniu spycharek i zgarniarek. Do zagęszczenia gruntów należy użyć maszyn takich jak: walce wibracyjne, wibratory o ręcznym prowadzeniu, płyty ubijające w zależności od dostępu do miejsca warstwy zagęszczanej. Stopień zagęszczenia winien wynosić 0,95 1, Wykonanie robót ziemnych pod rurociągi. Roboty ziemne pod rurociągi należy wykonywać zgodnie z normą PN-91/M Wykopy Wykopy pod przewody rurociągowe należy wykonywać do głębokości 0,1 0,2m mniejszej od projektowanej, a następnie pogłębiać do głębokości właściwej, bezpośrednio przed ułożeniem przewodu rurociągowego. Minimalna szerokość wykopu w świetle obudowy ściany wykopu powinna być dostosowana do średnicy przewodu. Przy montażu przewodu na powierzchni terenu i opuszczeniu całych ciągów do wykopu, szerokości wykopu nie może być zmniejszona. Wszystkie napotkane przewody podziemne na trasie wykonywanego wykopu, krzyżujące się lub biegnące równolegle z wykopem powinny być zabezpieczone przed uszkodzeniem, a w razie potrzeby podwieszone w sposób zapewniający ich eksploatację. Odchylenie odległości krawędzi wykopu w dnie od ustalonej w planie osi wykopu nie powinno przekraczać +/ 5cm. Po wykonaniu wykopu lub w czasie jego wykonywania, należy (przy udziale Inżyniera) sprawdzić czy charakter gruntu odpowiada wykonaniu posadowieniu obiektu, wg projektu Zasypka i zagęszczanie. Przy obiektach liniowych przed zasypaniem dno wykopu należy osuszyć i oczyścić z zanieczyszczeń pozostałych po montażu przewodu. Użyty materiał i sposób zasypania 190

191 przewodu nie powinien spowodować uszkodzenia ułożonego przewodu i obiektów na przewodzie. Grubości warstwy ochronnej zasypu strefy niebezpiecznej ponad wierzch przewodu powinna wynosić co najmniej 0,5 m. (dla rur PEHD 0,3 m oraz co najmniej 0,5m wokół ścian na całej wysokości studzienek). Materiałem zasypu w obrębie strefy ochronnej przewodu powinny być: grunt wydobyty z wykopu, bez grud i kamieni, mineralny, sypki, drobno- lub średnioziarnisty wg PN-86/B (grunt piaszczysty lub pospółka o ziarnach nie większych niż 20mm). Pozostałą część wykopu wypełnić gruntem niewysadzinowym. Zasypka powinna być wznoszona równomiernie, a różnica po obu stronach studzienki nie powinna być większa niż 15 cm. Materiał zasypu powinien być zagęszczony ubijakiem po obu stronach przewodu, ze szczególnym uwzględnieniem wykopu pod złącza. Najistotniejsze jest zagęszczenie gruntu przez podbicie w tzw. pachwinach przewodu. Podbijanie należy wykonać ubijakiem po obu stronach przewodu zgodnie z PN-B :1999. Zasypkę wykopu powyżej warstwy ochronnej dokonuje się gruntem rodzimym warstwami z jednoczesnym zagęszczeniem. Dopuszcza się stosowanie tylko lekkiego sprzętu aby nie uszkodzić studzienek. Aby uniknąć osiadania gruntu pod drogami zasypkę należy zagęścić do 95% zmodyfikowanej wartości Proctora Warunki szczegółowe wykonania robót. Przed przystąpieniem do robót ziemnych należy wykonać roboty przygotowawcze oraz niezbędne badania i opracowania geotechniczne. W czasie prowadzenia prac należy zwracać szczególną uwagę na zabezpieczenie istniejących w pasie roboczym obiektów naziemnych oraz podziemnych, stanowiących uzbrojenie terenu (instalacje sanitarne, elektryczne, telekomunikacyjne). W przypadku natrafienia na nieprzewidziane przeszkody takie jak podziemne uzbrojenie, kable itp. należy przerwać prace i powiadomić Inżyniera celem podjęcia odpowiedzialnych decyzji przy równoczesnym zabezpieczeniu przed uszkodzeniem. Roboty ziemne wymagają stałej obsługi geodezyjnej i geotechnicznej (szczególnie zasypy wykopów). Zasadnicze prace należy wykonać sprzętem mechanicznym o odpowiedniej wydajności. Przed przystąpieniem do wykonania wykopów, należy usunąć warstwę ziemi urodzajnej o gr. stwierdzonej badaniami na danym terenie inwestycji. Wykop w pobliżu istniejącego uzbrojenia podziemnego należy wykonać bezwzględnie ręcznie z zachowaniem szczególnej ostrożności. Grunty o małej nośności, występujące w poziomie posadowienia instalacji i obiektów, podlegają, po konsultacji z geotechnikiem, wymianie. Drogi transportu urobku ziemnego należy utrzymywać w należytym porządku i sprawności. Grunty przewidziane do wbudowania w nasypy podlegają ocenie przydatności. Wykonane roboty ziemne i obiekty budowlane oraz instalacje należy zabezpieczyć przez destrukcyjnym działaniem wody przez ujęcie i odprowadzenie wód powierzchniowych oraz wykonanie odpowiednich instalacji odwodnień wgłębnych tymczasowych. Celem umocnienia ścian wykopów i ich zabezpieczenia przed dopływem wód gruntowych należy wykonywać ścianki szczelne lub ażurowe o charakterze tymczasowym. Z uwagi na niejednorodność litologiczną gruntów piaszczysto-żwirowych (częste ich zaglinienie) należy: - przy występowaniu wody gruntowej do wysokości 0,5 m nad dnem wykopu i w gruntach zaglinionych stosować odwodnienie powierzchniowe, - przy występowaniu wody gruntowej na poziomie wyższym niż 0,5 m nad dnem wykopu i w gruntach piaszczystych niezaglinionych przyjęto odwodnienie wgłębne. 191

192 Przewody instalacyjne należy układać w wykopach wąskoprzestrzennych wykonywanych ręcznie lub mechanicznie, zgodnie z opisami zawartymi w Dokumentacji projektowej. Zagęszczenie obsypki i zasypki wykonanych instalacji i obiektów powinno odbywać się warstwami do uzyskania I S =0,95. Po zakończeniu robót ziemnych należy zdemontować instalacje odwadniające wgłębne oraz umocnienia wykopów. Wykonawca na podstawie informacji uzyskanych z dokumentów przetargowych oraz wizji lokalnej sam oceni jaki sposób realizacji robót ziemnych jest najkorzystniejszy ze względów techniczno-ekonomicznych i organizacyjnych Czasza składowiska odpadów do rekultywacji Warunki hydrogeologiczne i warunki posadowienia Warunki hydrogeologiczne dla poszczególnych składowisk odpadów, oparte o dane archiwalne przedstawiono w pkt Aktualne uwarunkowania wykonania przedmiotu zamówienia W przypadku uznania przez Wykonawcę konieczności wykonania aktualnych badań hydrogeologicznych, Wykonawca zobowiązany jest wykonać je na własny koszt. Wykonawca zobowiązany jest również do wykonania badań geotechnicznych pod projektowane obiekty kubaturowe i infrastrukturę techniczną Wykopy. Wykopy realizowane będą w zakresie budowy rowów opaskowych i zbiorników ziemnych ewaporacyjnych. Szczegóły rozwiązań technicznych zamieszczono w części dotyczącej wymagań szczegółowych dotyczących poszczególnych obiektów Zasypka Po wykonaniu fundamentów, wykop wokół obiektów zasypać gruntem sypkim, warstwami gr. ok. 30cm z zagęszczeniem do ID>0, Uformowanie czaszy składowiska odpadów Celem odpowiedniego uformowania czaszy składowiska odpadów nadania odpowiednich spadków skarpom i wierzchowinie należy wykonać przemieszczenia mas odpadów (odspojenie i ponowne wbudowanie) na poszczególnych obiektach poddanych rekultywacji. Przemieszczenie odpadów należy wykonać w sposób mechaniczny, z uwzględnieniem szczególnych przepisów BHP dotyczących pracy sprzętu ciężkiego na składowisku odpadów. Skarpy kopca odpadów należy uformować z pochyleniem 1:3. Do tego celu należy używać koparek podsiębiernych do formowania skarp i kompaktorów w celu rozplantowania i zagęszczenia przemieszczanych odpadów do projektowanych rzędnych Instalacja pochodni do spalania biogazu Wykopy. Wykop pod obiekt (plac utwardzony) wykonać jako otwarty, szerokoprzestrzenny. Po zdjęciu warstwy gleby gr. ok. 0,15m wykonać wykop (pozostawiając warstwę gr. ok. 0,3m do profilowania ręcznego). Nadmiar gruntu odwieźć na odl. do 1km lub zagospodarować po zakceptowaniu przez Inżyniera do rekultywacji. 192

193 Zasypka. Po wykonaniu robót budowlanych, wykop wokół obiektu zasypać gruntem sypkim, warstwami gr. ok. 30cm z zagęszczeniem do ID>0,6. Nadmiar gruntu pozostały po zasypaniu wykopu, można wykorzystać do wykonania warstwy rekultywacyjnej kwatery Sieci i instalacje technologiczne, linie energetyczne kablowe Wykopy Gazociągi odprowadzające biogaz z kwatery składowiska Wykopy poza kopcem odpadów wykonać sposobem ręcznym z odeskowaniem ścian pionowych. Na dnie wykopu wykonać podsypkę z piasku nie zawierającego gliny, ostrych kamieni i innych ciał mogących uszkodzić rurę. Grubość podsypki 20cm. Granulacja piasku powinna wynosić 0 8 mm (dopuszczalna jest zawartość 15% kamieni o wymiarach 8 20mm). Gazociągi zlokalizowane na kwaterze odpadów należy układać w warstwie odgazowującej na podsypce ze żwiru jak dla warstwy odgazowującej kopiec odpadów o granulacji żwiru 16/32 mm. Zasilanie elektroenergetyczne instalacji pochodni do spalania biogazu Wykopy wykonać sposobem ręcznym. Na dnie wykopu wykonać podsypkę z piasku nie zawierającego gliny, ostrych kamieni i innych ciał mogących uszkodzić kabel. W rejonie występowania wszelkiego rodzaju uzbrojenia podziemnego wszystkie roboty ziemne muszą być wykonywane bezwzględnie ręcznie. Istniejące uzbrojenie musi być odpowiednio zabezpieczone i podwieszone Zasypka Po zamontowaniu rur, kabli oraz sprawdzeniu połączeń i ich szczelności należy je przysypać 10cm ponad wierzch rury warstwą piasku. Warstwę obsypki z piasku należy zagęścić ubijakiem. Stopień zagęszczenia powinien wynosić Id = 1 0,68. Na zagęszczonym piasku ułożyć taśmę ostrzegawczą a pozostałą część wykopu zasypać do poziomu istniejącego terenu, gruntem uprzednio wydobytym (po uprzednim usunięciu kamieni, brył gliny lub iłu), warstwami grubości 30 cm, zagęszczając zagęszczarką KONTROLA JAKOŚCI ROBÓT Ogólne zasady kontroli jakości robót podano w pkt Po wykonaniu wykopu należy sprawdzić, czy pod względem kształtu, zagęszczenia i wykończenia odpowiada on wymaganiom zawartym w dokumentacji projektowej oraz czy dokładność wykonania nie przekracza tolerancji podanych w WWiO i normach Kontrola jakości materiałów Wszystkie materiały do wykonania robót muszą odpowiadać wymaganiom Dokumentacji Projektowej i Warunkom Wykonania i Odbioru Robót oraz muszą posiadać świadectwa jakości producentów i uzyskać akceptację Inżyniera. 193

194 Kontrola jakości wykonania robót Kontrola jakości wykonania robót polega na sprawdzeniu zgodności wykonania robót z Dokumentacją Projektową, Warunkami Wykonania i Odbioru Robót i poleceniami Inżyniera. Sprawdzeniu podlega: a) zgodność z Dokumentacją Projektową, b) badanie stopnia zagęszczenia, c) sprawdzenie robót pomiarowych (oś obiektu, robocze punkty wysokościowe, wyznaczenie nasypów i wykopów) i dodatkowo d) przy wykonaniu robót ziemnych dla sieci gazowych (gazu wysypiskowego ): - wykonanie wykopu i podłoża, - zabezpieczenie przewodów i kabli napotkanych w obrębie wykopu, - stan umocnienia wykopów lub nachylenia skarp wykopów pod kątem bezpieczeństwa pracy robotników zatrudnionych przy montażu, - wykonanie niezbędnych zejść do wykopów w postaci drabin, nie rzadziej niż co 20m, - zasypanie wykopu OBMIAR ROBÓT Ogólne wymagania dotyczące obmiaru robót podano w pkt Roboty objęte niniejszymi WWiO obmierza się w następujących jednostkach miary: - m 3 wykopu ze składowaniem ziemi na odkładzie na podstawie dokumentacji projektowej i obmiaru w terenie, - m 3 wykopu z wywozem urobku na podstawie dokumentacji projektowej i obmiaru w terenie, - m 3 zasypania wykopu ziemią leżącą na odkładzie na podstawie dokumentacji projektowej i obmiaru w terenie, - m 2 zdjęcia humusu na podstawie dokumentacji projektowej i obmiaru w terenie, - m 2 umocnienia wykopu, - m 3 przemieszczenia odpadów ODBIÓR ROBÓT Ogólne zasady odbioru robót podano w pkt Odbioru robót ziemnych należy dokonać zgodnie z PN-B-06050:1999. Odbiorowi podlega ilość i jakość wykonanego wykopu, zasypu, nasypu. Dopuszcza się odbiór częściowy wykonanego wykopu, pod warunkiem, że dotyczyć on będzie całego obiektu kubaturowego, lub liniowego. Proces odbioru powinien obejmować: - sprawdzenie dokumentacji powykonawczej w zakresie kompletności i uzyskanych wyników badań laboratoryjnych oraz pomiarów i badań kontrolnych, - sprawdzenie robót pomiarowych w zakresie zgodności z dokumentacją projektową, - sprawdzenie wykonania robót ziemnych pod względem wymaganych parametrów technicznych i zgodności z dokumentacja projektową. 194

195 OPIS SPOSOBU ROZLICZENIA ROBÓT - PODSTAWA PŁATNOŚCI Ogólne wymagania Ogólne wymagania dotyczące płatności podano w pkt Opis sposobu rozliczenia robót tymczasowych i prac towarzyszących Roboty tymczasowe i prace towarzyszące nie zostały ujęte w Wykazie Cen jako wydzielone pozycje i nie podlegają bezpośrednio rozliczeniu finansowemu. Cena wykonania robót tymczasowych i prac towarzyszących winna być uwzględniona w cenie ryczałtowej wykonania robót budowlanych ujętych w Wykazie Cen DOKUMENTY ODNIESIENIA Podstawą do wykonania robót jest Dokumentacja Projektowa, WWiO, normy oraz inne dokumenty i ustalenia techniczne Normy Numer normy polskiej i odpowiadającej jej normy europejskiej i międzynarodowej PN-B-12095:1997 PN-86/B Zastąpiona częściowo przez PN-B :1998 w zakresie zał. 1. PN-B-02481:1998 PN-74/B Zastąpiona częściowo przez PN-88/B-04481w zakresie p.6.1, 6.2, 6.3. PN-88/B PN-B-06050:1999 PN-81/B Zmiany 1 BI 2/88 poz. 14 PN S-02205:1998 PN-B-10736:1999 Tytuł normy Urządzenia wodno-melioracyjne. Nasypy. Wymagania i badania przy odbiorze. Grunty budowlane. Określenia, symbole, podział i opis gruntów Geotechnika. Terminologia podstawowa, symbole literowe i jednostki miar. Grunty budowlane. Badania polowe. Grunty budowlane. Badania próbek gruntu. Geotechnika. Roboty ziemne. Wymagania ogólne Grunty budowlane. Posadowienie budowli. Obliczenia statyczne i projektowanie. Drogi samochodowe. Roboty ziemne. Wymagania i badania. Roboty ziemne. Wykopy otwarte dla przewodów wodociągowych i kanalizacyjnych. Warunki techniczne wykonania Inne dokumenty i ustalenia techniczne Warunki Techniczne Wykonania i Odbioru Robót Budowlano-Montażowych. 195

196 WWiO-03. USZCZELNIENIE GEOSYNTETYKAMI WSTĘP Przedmiot WWiO Przedmiotem niniejszych Warunków Wykonania i Odbioru Robót są wymagania dotyczące wykonania i odbioru robót związanych z wykonaniem uszczelnienia składowisk odpadów geosyntetykami, które zostaną zrealizowane w ramach Kontrakt nr III Zamknięcie i rekultywacja składowisk odpadów Zakres stosowania WWiO Niniejsze Warunki Wykonania i Odbioru Robót są stosowane jako dokument dostarczony przez Zamawiającego w ramach Specyfikacji Istotnych Warunków Zamówienia (SIWZ), zawierający zbiór wymagań, które są niezbędne do określenia wymaganego standardu i jakości wykonanych robót, określonych w pkt Zakres robót objętych WWiO Ustalenia zawarte w niniejszych WWiO dotyczą projektowania i wykonania robót związanych z uszczelnieniem geosyntetykami czaszy rekultywowanych składowisk odpadów (wierzchowiny i skarp) oraz budowli ziemnych (uszczelnienie rowów odwadniających, zbiorników wód deszczowych), w ramach niżej wymienionych zadań Kontraktu nr III: a) Zadanie nr 1/KIII: Zamknięcie i rekultywacja składowiska odpadów w Trzebani, gm. Osieczna, b) Zadanie nr 2/KIII: Zamknięcie i rekultywacja składowiska odpadów w Długich Nowych, gm. Święciechowa, c) Zadanie nr 3/ KIII: Zamknięcie i rekultywacja składowiska odpadów w Rawiczu, gm. Rawicz, d) Zadanie nr 4/ KIII: Zamknięcie i rekultywacja składowiska odpadów w Czerwonej Wsi, gm. Krzywiń, e) Zadanie nr 5/KIII: Zamknięcie i rekultywacja składowiska odpadów w Dalabuszkach, gm. Gostyń, f) Zadanie nr 6/ KIII: Zamknięcie i rekultywacja składowiska odpadów w Wydawach, gm. Poniec, g) Zadanie nr 7/ KIII: Zamknięcie i rekultywacja składowiska odpadów w Sowinach, gm. Bojanowo, h) Zadanie nr 8/ KIII: Zamknięcie i rekultywacja składowiska odpadów w Koszanowie, gm. Śmigiel, i) Zadanie nr 9/KIII: Zamknięcie i rekultywacja składowiska odpadów w Karcu, gm. Krobia, j) Zadanie nr 10/KIII: Zamknięcie i rekultywacja składowiska odpadów w Czeluścinie, gm. Pępowo, k) Zadanie nr 11/KIII: Zamknięcie i rekultywacja składowiska odpadów w Krzemieniewie, gm. Krzemieniewo, 196

197 l) Zadanie nr 12/KIII: Zamknięcie i rekultywacja składowiska odpadów w Moraczewie, gm. Rydzyna, m) Zadanie nr 13/KIII: Zamknięcie i rekultywacja składowiska odpadów w Brenno Pole, gm. Wijewo Określenia podstawowe Geosyntetyk - materiał o postaci ciągłej, wytwarzany z wysoko spolimeryzowanych włókien syntetycznych jak polietylen, polipropylen, poliester, charakteryzujący się m.in. dużą wytrzymałością oraz wodoprzepuszczalnością. Geosyntetyki obejmują: geosiatki, geowłókniny, geotkaniny, geodzianiny, georuszty, geokompozyty, geomembrany. Geowłóknina - materiał nietkany wykonany z włókien syntetycznych, których spójność jest zapewniona przez igłowanie lub inne procesy łączenia (np. dodatki chemiczne, połączenie termiczne) i który zostaje maszynowo uformowany w postaci maty. Geotkanina - materiał tkany wytwarzany z włókien syntetycznych przez przeplatanie dwóch lub więcej układów przędz, włókien, filamentów, taśm lub innych elementów. Geokompozyt - materiał złożony z co najmniej dwóch rodzajów połączonych geosyntetyków, np. geowłókniny i geosiatki, uformowanych w postaci maty. Geosiatka - płaska struktura w postaci siatki, z otworami znacznie większymi niż elementy składowe, z oczkami połączonymi (przeplatanymi) w węzłach lub ciągnionymi. Georuszt - siatka wewnętrznie połączonych elementów wytrzymałych na rozciąganie, wykonanych jako ciągnione na gorąco, układane i sklejane lub zgrzewane. Zbrojenie geosyntetykiem budowli ziemnej - wykorzystanie właściwości geosyntetyku przy rozciąganiu (wytrzymałości, sztywności) do poprawienia właściwości mechanicznych warstwy gruntu. Słabe podłoże (pod nasypem) - warstwy gruntu nie spełniające wymagań, wynikających z warunków nośności lub stateczności albo warunków przydatności do użytkowania mas). Geomembrana folia PEHD lub równoważna gładka lub fakturowana WYROBY BUDOWLANE Ogólne wymagania dotyczące wyrobów budowlanych zostały określone w pkt Podstawowymi materiałami stosowanymi do wykonania robót będących przedmiotem niniejszych WWiO są: - geowłóknina igłowana z włókien polipropylenowych o gramaturze 250 g/m 2, dopuszczenie do stosowania w budowie warstw filtracyjnych i osłonowych składowisk odpadów komunalnych; - folia izolacyjna z polietylenu o wysokiej gęstości (PE-HD) lub równoważna, gładka i obustronnie strukturowana o grubości 1,5 mm, dopuszczenie do stosowania w budowie przesłon uszczelniających składowisk odpadów komunalnych; - mata bentonitowa o zawarości benonitu 5000g/m 2, dopuszczenie do stosowania w budowie przesłon uszczelniających składowisk odpadów komunalnych; 197

198 SPRZĘT Ogólne wymagania dotyczące stosowania sprzętu budowlanego podano w pkt Do wykonania robót związanych z uszczelnieniem geosyntykami rekultywowanych obiektów należy stosować m.in. następujący sprzęt: - układarka o prostej konstrukcji, umożliwiająca rozwijanie geosyntetyku ze szpuli, np. przez podwieszenie rolki do wysięgnika koparki, ciągnika, ładowarki itp.,; układanie geomembrany geosyntetyków może odbywać się również ręcznie; - urządzenie do zgrzewania geomembrany; Sprzęt używany do Robót powinien odpowiadać pod względem typów i ilości wskazaniom zawartym w PZJ oraz projekcie organizacji robót zaakceptowanym przez Inżyniera TRANSPORT Ogólne wymagania dotyczące środków transportu zostały określone w pkt Geosyntetyki mogą być transportowane dowolnymi środkami transportu, pod warunkiem: - opakowania bel (rolek) folią, brezentem lub tkaniną techniczną, - zabezpieczenia opakowanych bel przed przemieszczaniem się w czasie przewozu, - ochrony przed zawilgoceniem i nadmiernym ogrzaniem, niedopuszczenia do kontaktu bel z chemikaliami, tłuszczami oraz przedmiotami mogącymi przebić lub rozciąć geosyntetyki WYKONANIE ROBÓT Ogólne warunki wykonania robót Ogólne warunki wykonania robót podano w pkt Stosowanie geosyntetyków powinno być zgodne z: - dokumentacją projektową opracowaną dla danego zastosowania geotechnicznego, - szczegółową instrukcją producenta stosowania geowłóknin dostarczaną odbiorcom wraz z każdą partią wyrobu, - postanowieniami Aprobaty Technicznej Wyrobu, - obowiązującymi normami i przepisami. Rodzaj geosyntetyku i jego właściwości powinny odpowiadać wymaganiom określonym w dokumentacji projektowej. Geosyntetyki powinny być dostarczane w rolkach nawiniętych na tuleje lub rury. Wymiary (szerokość, długość) mogą być standardowe lub dostosowane do indywidualnych zamówień (niektóre wyroby mogą być dostarczane w panelach). Rolki powinny być opakowane w wodoszczelną folię, stabilizowaną przeciw działaniu promieniowania UV i zabezpieczone przed rozwinięciem. Warunki składowania nie powinny wpływać na właściwości geosyntetyków. Podczas przechowywania należy chronić materiały, zwłaszcza geowłókniny przed zawilgoceniem, zabrudzeniem, jak również przed długotrwałym (np. parotygodniowym) działaniem promieni słonecznych. Materiały należy przechowywać wyłącznie w rolkach opakowanych fabrycznie, ułożonych poziomo 198

199 na wyrównanym podłożu. Nie należy układać na nich żadnych obciążeń. Opakowania nie należy zdejmować aż do momentu wbudowania. Podczas ładowania, rozładowywania i składowania należy zabezpieczyć rolki przed uszkodzeniami mechanicznymi lub chemicznymi oraz przed działaniem wysokich temperatur Roboty przygotowawcze Roboty przygotowawcze dotyczą ustalenia rzędnej wg projektu i uzyskanie odpowiednich spadków pod ułożenie geosyntetyku. Ułożenie geosyntetyku również w podłożu nasypu wymaga: - usunięcia drzew, krzewów, korzeni, większych kamieni, które mogłyby uszkodzić materiał geotekstylny, a także ziemi roślinnej, o ile jest to możliwe, - wyrównania powierzchni, najlepiej przez ścięcie łyżką w ruchu do tyłu, aby układany materiał geotekstylny przylegał na całej powierzchni do podłoża - zagęszczenie warstwy odgazowującej do wskaźników ustalonych w projekcie Ogólne zasady układania i zasypywania geosyntetyków Geosyntetyki zaleca się układać na podstawie planu, określającego poziom układania (rzędne), wymiary pasm, kierunek postępu robót, kolejność układania pasm, szerokość zakładów, sposób łączenia, mocowania tymczasowego itp. Przyjmuje się ogólnie, że w przypadku skarp o pochyleniu: - do 45 (1: 1) - pasma geosyntetyku rozkłada się płasko w nasypie, pożądane jest tak układać geosyntetyki, aby pasma leżały poprzecznie do kierunku zasypywania. Zakłady sąsiednich pasm mogą wynosić cm. Aby zapobiec przemieszczaniu np. przez wiatr, pasma należy przymocować tymczasowo (np. chwilowo obciążyć np. pryzmami gruntu, workami z gruntem itp.). Wymagane jest łączenie pasm, za pomocą zgrzewania z kontrolą szczelności. Jeżeli szerokość wyrobu nie jest dostosowana do wymiarów konstrukcji, to rolki materiału można ciąć na potrzebny wymiar za pomocą odpowiednich urządzeń, np. noża, piły. Zasypywanie powinno następować od czoła pasma na ułożony materiał, po czym zasypka jest rozkładana na całej powierzchni odpowiednim urządzeniem lub ręcznie. Niedopuszczalny jest ruch pojazdów gąsienicowych. walców okołkowanych i innych ciężkich maszyn bezpośrednio po ułożonym materiale geotekstylnym. Wymagana jest warstwa zasypki co najmniej 15 cm Szczegółowe zasady układania geosyntetyków Przy formowaniu skarp o pochyleniu do około 45 należy uwzględnić następujące elementy układania i zasypywania geosyntetyków: 1) geosyntetyk można rozpakować z folii ochronnej bezpośrednio przed układaniem. chroniąc go przed uszkodzeniami mechanicznymi przed i w czasie montażu. 2) ułożenie i zagęszczenie gruntu nasypowego w warstwach oraz wbudowanie geosyntetyku powinno być na poziomach określonych w dokumentacji projektowej; zaleca się aby odległość pionowa pomiędzy sąsiednimi pasmami geosyntetyku nie przekraczała 0,5 m, przy ułożeniu geosyntetyku należy go lekko naciągnąć aby nie powstały fałdy, 3) grunt nasypowy zaleca się układać z zastosowaniem ładowarki lub koparki, tak aby opadał on z niewielkiej wysokości na geosyntetyk, 199

200 4) zagęszczanie gruntu nasypowego należy wykonać zgodnie z wymaganiami dokumentacji projektowej. Sprzęt zagęszczający może pracować na całej szerokości warstwy, do jej skraju. Nasyp można wykonać z niewielkim nadmiarem w jego szerokości, a po jego zagęszczeniu skarpę można ściąć, zgodnie z ustalonym pochyleniem. Powierzchnię skarpy umacnia się według postanowień dokumentacji projektowej, np. przez pokrycie ziemią urodzajną i obsianiem trawą, zadarniowanie, umocnienie biowłókniną, Geosyntetykami, hydroobsiewem itp Geowłóknina Geowłókniny są przeznaczone do stosowania w budownictwie ziemnym. Geowłókniny mogą pełnić funkcje warstwy drenażowej, filtracyjnej, ochronnej i rozdzielającej. Zakres stosowania geowłóknin będzie wynikać z ich funkcji oraz właściwości technicznych. Stosowanie geowłóknin powinno być zgodne z: - dokumentacją projektową opracowaną dla danego zastosowania geotechnicznego, - szczegółową instrukcją producenta stosowania geowłóknin dostarczaną odbiorcom wraz z każdą partią wyrobu, - postanowieniami Aprobaty Technicznej Wyrobu, - obowiązującymi normami i przepisami. Geowłókniny powinny być dostarczane w oryginalnych opakowaniach producenta oraz przechowywane i transportowane zgodnie z instrukcją producenta, w sposób zapewniający niezmienność ich właściwości. Do każdego opakowania powinna być dołączona etykieta zawierająca co najmniej następujące dane: - nazwę wyrobu, - nazwę i adres producenta, - masę i wymiary zwoju, - nr Aprobaty Technicznej, - nr certyfikatu zgodności lub deklaracji zgodności, - znak budowlany. Układanie maty geowłókniny musi odbywać się zgodnie z zaleceniami producenta i podanymi tu wskazówkami. Wszelkie zmiany w tych procedurach muszą być najpierw zatwierdzone przez osobę odpowiedzialną za realizację obiektu. Konieczne jest użycie sprzętu umożliwiającego swobodne podwieszenie rolki i swobodne rozwinięcie z zastosowaniem zawiesia belkowego i sztywnej rury (rdzenia montażowego) wsuwanej w rolkę. Zawiesie oraz rdzeń nie mogą się nadmiernie uginać przy podnoszeniu rolki. Pasma geowłókniny należy tak układać, aby na powierzchniach o nachyleniu większym niż 1:4 dłuższy bok pasma musi biec równolegle do zbocza, a koniec pasma powinien być unieruchomiony w rowie kotwiącym. Pasma układane na powierzchni poziomej mogą być zorientowane w dowolny sposób. Należy układać je od punktu najwyższego do najniższego ułatwi to odprowadzanie wody w przypadku opadów atmosferycznych. Pasma należy układać tak, by nie były napięte czy naprężone, ale również bez zmarszczeń i fałd. Niedopuszczalne jest naciąganie maty dla dopasowania do wyznaczonego obszaru. Nie wolno przeciągać go po podłożu, z wyjątkiem tych przypadków, gdy jest to konieczne do utworzenia prawidłowego zakładu pomiędzy sąsiednimi pasmami. 200

201 Instalację można prowadzić w dowolnych warunkach pogodowych, z wyjątkiem ulewnych deszczy i bardzo silnych wiatrów. Wykonawca może rozpakować i ułożyć w ciągu jednego dnia roboczego tylko taką ilość maty, jaką można przykryć gruntem lub geomembraną. Nie należy dopuszczać, aby po zakończeniu dnia pracy mata pozostawała wystawiona na działanie przypadkowych czynników atmosferycznych. Połączenia maty mają postać zakładów o szerokości od 15 do 23 cm. Podczas ich wykonywania należy posługiwać się zaznaczonymi na pasmach liniami zakładu i dopasowania. Brzegi pasm należy rozprostować, usuwając wszelkie zmarszczki i zgięcia, tym samym zapewniając największą możliwą powierzchnię styku z pasmem dolnym. Po rozwinięciu pasma górnego w docelowym miejscu, jego brzeg należy odchylić w celu odsłonięcia strefy zakładu, skąd usunąć należy zanieczyszczenia i luźny grunt. Następnie w strefie zakładu (pomiędzy krawędzią pasma a linią) należy wykonać kotwienie. Na powierzchniach o małym nachyleniu (mniejszym niż 1:4), na którym połączenia pasm mogą przebiegać w poprzek zbocza, zakłady powinny mieć układ dachówkowy, uniemożliwiający dostanie się do połączenia wody spływającej po zboczu Geomembrany Folie PEHD lub równoważne są przeznaczone do uszczelniania: budowli inżynierskich, w tym hydrotechnicznych, składowisk odpadów komunalnych, przy czym: - do uszczelniania dna i skarp składowiska mogą być stosowane folie o grubości 2,0 mm, - do uszczelniania powierzchniowego (z wyłączeniem dna i skarp składowiska) mogą być stosowane folie o grubości 1,5 mm. Stosowanie folii powinno być zgodne z dokumentacją techniczną określonego obiektu opracowaną wg obowiązujących norm i przepisów budowlanych, uwzględniającą właściwości techniczne wyrobów. Partia dostarczanego na konkretną budowę materiału geomembrany powinna mieć ważne świadectwo systemu kontroli jakości producenta, kartę gwarancji producenta materiału i metkę na każdym rulonie. W dokumentach tych powinny określone: - nazwa producenta geomembrany, - nazwa geomembrany, - rodzaj tworzywa sztucznego, - nazwa i producent granulatu, z którego wytwarzano geomembranę, - numery rulonów z danej partii, - data produkcji, - okres gwarancji producenta na dostarczoną partię materiału, - grubość geomembrany, - wymiary i masa rulonu. Sprzęt stosowany do łączenia poszczególnych arkuszy geomembrany powinien zapewniać prawidłową jakość wykonywanych spoin. Zaleca się stosowanie sprzętu z automatyczną kontrolą parametrów zgrzewania. W celu sprawdzenia stanu sprzętu i kwalifikacji obsługi zaleca się przeprowadzenie na każdej budowie, przed rozpoczęciem układania geomembrany, próbnego zgrzewania i 201

202 spawania w obecności nadzoru inwestorskiego, w warunkach zbliżonych do warunków układania geomembrany. Uzyskane w wyniku próbnego zgrzewania (spawania) spoiny należy poddać badaniom w laboratorium polowym. Podłoże gruntowe pod uszczelnienie z geomembrany, do głębokości 15 cm od powierzchni, powinno być utworzone z gruntów o średnicy ziaren nie większej niż 2 mm. Podłoże to stanowić powinny grunty o współczynniku wodoprzepuszczalności k 10-9 m/s. Podłoże gruntowe pod uszczelnienie z geomembrany powinno również spełniać wymagania nośności i stateczności. Powierzchnia podłoża powinna być gładka i jednolicie zagęszczona. Wymagany stan podłoża gruntowego nie może ulec zmianie (np. na skutek ruchu sprzętu budowlanego) w trakcie układania geomembrany. Maksymalne dopuszczalne głębokości kolein nie mogą przekraczać 10 mm. Nie dopuszcza się układania geomembrany na podłożu nawodnionym i lokalnych wysiękach wodnych. Zaleca się wykonywanie uszczelnień z geomembrany przy temperaturze powietrza od +5ºC do +40ºC. Niższe i wyższe temperatury mają niekorzystny wpływ na transport, składowanie, przenoszenie, układanie i łączenie poszczególnych pasm geomembrany. Nie zaleca się również wykonywania warstwy ochronnej geomembrany w niższych temperaturach ze względu na duże prawdopodobieństwo uszkodzenia geomembrany. Łączenie geomembrany przy niskich temperaturach otoczenia jest możliwe pod warunkiem stosowania na budowie specjalnych tuneli ocieplanych. Temperatura geomembrany w miejscach połączenia nie może być jednak niższa niż +5ºC. Zawilgocenie łączonych powierzchni stykowych w trakcie opadów atmosferycznych wyraźnie wpływa na obniżenie jakości wykonywanych spoin. Podczas opadów deszczu należy stosować tunele ochronne i sprężone powietrze do osuszania łączonych powierzchni. Podstawowym wymaganiem zapewniania jakości jest wykonanie szczelnego i bezpiecznego połączenia geomembrany z elementami konstrukcyjnymi. W przypadkach uniemożliwiających połączenia termiczne można stosować połączenia mechaniczne z zastosowaniem odpowiednich past uszczelniających. Należy unikać wszelkich otworów w geomembranie, z wyjątkiem przypadków niezbędnych z punktu widzenia konstrukcyjnego, to znaczy w przypadku: - rur drenażowych zbiorczych, - pionowych szybów wentylacyjnych, - otworów wlotowych i wylotowych, - zbiorników odcieków, - ścian działowych. W miejscach posadowienia elementów konstrukcyjnych składowiska odpadów (szyby, przepusty, studnie itp.) należy specjalnie zagęścić podłoże gruntowe i przeprowadzić kontrolę jakości zagęszczenia podłoża w celu uniknięcia różnic osiadań mogących przyczynić się do uszkodzenia połączeń. W celu zapewnienia odpowiedniej kontroli jakości robót firma układająca geomebranę powinna na bieżąco, w trakcie realizacji robót, sporządzać plan montażu geomembrany. Na planie tym powinna być naniesiona wyraźna numeracja wszystkich pasm geomembrany i wszystkich spoin. Zgodnie z oznaczeniami planu montażu powinny być wpisywane wszelkie uwagi do dziennika budowy i zapisy w protokołach z realizacji poszczególnych etapów robót. W trakcie prowadzenia robót na planie montażu powinny być sukcesywnie nanoszone: - numery fabryczne rulonów, z których pobrano poszczególne pasma geomembrany, - rodzaj wykonywanych spoin i rodzaj stosowanego sprzętu, - miejsca pobrania próbek do badań niszczących, - spoiny sprawdzane metodami nieniszczącymi. 202

203 Podczas układania pierwszego pasma geomembrany wykonawca, w obecności nadzoru inwestorskiego, powinien sprawdzić, czy geomembrana nie zawiera wad produkcyjnych lub innych uszkodzeń. Przed rozpoczęciem układania geomembrany powinna odbyć się wizja lokalna, z udziałem przedstawicieli inwestora, firmy wykonującej roboty ziemne i firmy układającej geomembranę oraz Inżyniera, w celu sprawdzenia zgodności wykonywania robót ziemnych z projektem ukształtowania terenu. Przy układaniu geomembrany należy pamiętać o stosowaniu plisowania luzującego w przypadku przewidywanego skurczu temperaturowego. Zaleca się rozwijanie wszystkich pasm przewidywanych do połączenia w danym dniu, o jednakowej porze dnia, aby uniknąć naprężeń w materiale sąsiadującym ze spoiną, wynikających z efektów temperaturowych. Spoiny powinny być wykonywane w dobrych warunkach pogodowych. Powierzchnie kontaktu powinny być wyrównane na całej długości pasm, z odpowiednim dla danej technologii łączenia zakładem. Powierzchnie kontaktowe łączonych pasm powinny być wolne od zanieczyszczeń, kurzu, wilgoci i innych substancji obcych. Przy wykonywaniu spoin łączących poszczególne pasma geomembrany należy stosować metody zapewniające wysoką jakość wykonywanych robót. Przy zgrzewaniu geomembran termoplastycznych (np. PVC) i termoplastycznych półkrystalicznych (np. PE-HD) zaleca się stosowania połączeń termicznych, np. metodą: - gorącego powietrza, - gorącego klina, - ultradźwiękową, - elektryczną. Metodę spawania dopuszcza się jedynie w miejscach trudno dostępnych, w których nie można zastosować innej metody i przy wykonywaniu wszelkiego rodzaju napraw geomembrany. Przed przystąpieniem do robót w danym dniu należy, w obecności nadzoru inwestorskiego, przeprowadzić próbne zgrzewanie (lub spawanie) w celu sprawdzenia dyspozycji operatora i sprawności sprzętu. Każda spoina powinna zostać skontrolowana na bieżąco za pomocą jednej z metod nieniszczących, na całej swojej długości. Do zalecanych nieniszczących metod badania wykonanych spoin należą: - metoda ciśnieniowa, - metoda próżniowa, - metoda ultradźwiękowa. W przypadku zastosowania sensorowej metody ciągłej kontroli szczelności konstrukcji geomembrany można zrezygnować z nieniszczących metod kontroli szczelności spoin. Zastosowanie metody sensorowej nie zwalnia jednak z konieczności przeprowadzenia niszczących badań wytrzymałościowych spoin. Jeżeli stwierdzone zostało uszkodzenie spoiny należy je zlokalizować, naprawić i sprawdzić nowe spoiny metodą próżniowa. Na każdej budowie należy pobrać próbki (1 szt./250 m spoin) do badań niszczących i przesłać je do niezależnego laboratorium w celu uzyskania oceny wytrzymałości wykonywanych spoin. Odbiór wykonanej geomembrany powinien odbywać się w obecności przedstawicieli inwestora, wykonawcy geomembrany, Inżyniera, państwowego inspektora sanitarnego, inspektora ochrony środowiska i firmy wykonującej warstwę drenażowo-ochronną. Należy 203

204 dokonać szczegółowego przeglądu całej wykonanej geomembrany, ze szczególnym zwróceniem uwagi na miejsca połączeń z elementami konstrukcyjnymi składowiska. podstawą odbioru geomembrany powinny być: - projekt uszczelnienia syntetycznego, - plan montażu geomembrany, - wyniki badań nieniszczących spoin, - wyniki badań niszczących spoin, - protokoły wg wzorów w załączniku A, - dziennik budowy. Zaleca się stosowanie geowłókniny w celu ochrony geomembrany przed przebiciem w trakcie układania warstwy drenażowo-ochronnej. warstwę tę należy wykonać jak najszybciej po ułożeniu geowłókniny osłaniającej geomembranę. Pierwsza warstwa układanego gruntu nie powinna być cieńsza niż 25 cm, a nacisk na podłoże ze strony wykonującego ją sprzętu nie może przekraczać 35 kpa. Układanie warstwy drenażowo-ochronnej powinno się rozpoczynać z powierzchni terenu, poza geomembraną, ze stopniowym przesuwaniem gruntu na geomembranę. Nie wolno dopuścić do powstawania fałdy czołowej w geomembranie, przed rozgarnianym gruntem. Wykonawca, po zakończeniu robót izolacyjnych, przekaże Inżynierowi (do akceptacji) oraz Zamawiającemu instrukcję eksploatacji uszczelnienia z geomembrany KONTROLA JAKOŚCI ROBÓT Ogólne zasady kontroli jakości robót podano w pkt Badania przed przystąpieniem do robót Przed przystąpieniem do robót Wykonawca powinien: - uzyskać wymagane dokumenty, dopuszczające wyroby budowlane do obrotu i powszechnego stosowania (certyfikaty na znak bezpieczeństwa, aprobaty techniczne, certyfikaty zgodności, deklaracje zgodności,). - sprawdzić cechy zewnętrzne gotowych materiałów z tworzyw. Wszystkie dokumenty oraz wyniki badań Wykonawca przedstawia Inżynierowi do akceptacji Badania w czasie robót Częstotliwość oraz zakres badań i pomiarów, które należy wykonać w czasie robót podaje Tabela OBMIAR ROBÓT Ogólne wymagania dotyczące obmiaru robót podano w pkt Roboty objęte niniejszymi WWiO obmierza się w następujących jednostkach miary: - m 2 - przy układaniu geosyntetyku, - m 3 - przy formowaniu skarpy. 204

205 ODBIÓR ROBÓT Ogólne zasady odbioru robót podano w pkt Roboty uznaje się za wykonane zgodnie z dokumentacją projektową, WWiO i wymaganiami Inżyniera, jeżeli wszystkie pomiary i badania z zachowaniem tolerancji wg pkt dały wyniki pozytywne. Proces odbioru powinien obejmować: - przygotowanie podłoża, - ułożenie geosyntetyku, - szczelność geosyntetyku. Tab Częstotliwość oraz zakres badań i pomiarów w czasie robót. Lp. Wyszczególnienie badań i pomiarów 1 Roboty przygotowawcze Częstotliwo badań Kontrola bieżąca Wartości dopuszczalne Wg pktu Zgodność z dokumentacją projektową Jw. Wg dokumentacji projektowej 3. Prawidłowość ułożenia geosyntetyków Jw. Wg dokumentacji projektowej. aprobaty technicznej i pkt OPIS SPOSOBU ROZLICZENIA ROBÓT - PODSTAWA PŁATNOŚCI Ogólne wymagania Ogólne wymagania dotyczące płatności podano w pkt Opis sposobu rozliczenia robót tymczasowych i prac towarzyszących Roboty tymczasowe i prace towarzyszące nie zostały ujęte w Wykazie Cen jako wydzielone pozycje i nie podlegają bezpośrednio rozliczeniu finansowemu. Cena wykonania robót tymczasowych i prac towarzyszących winna być uwzględniona w cenie ryczałtowej wykonania robót budowlanych ujętych w Wykazie Cen DOKUMENTY ODNIESIENIA Podstawą do wykonania robót jest Dokumentacja Projektowa, WWiO, normy oraz inne dokumenty i ustalenia techniczne Normy Numer normy polskiej i odpowiadającej jej normy europejskiej i międzynarodowej PN-ISO-9862:1994 Tytuł normy Geotekstylia. Pobieranie próbek laboratoryjnych i przygotowanie próbek do badań ZUAT-15/IV.4 Geowłókniny w robotach ziemnych i budowlanych. ITB 1997 r. PN-B Ogólne wymagania dotyczące wykonawstwa geomembran na bdowie składowisk odpadów stałych Inne dokumenty i ustalenia techniczne Wytyczne wzmacniania podłoża gruntowego w budownictwie drogowym. GDDP - IBDiM, Warszawa

206 WWiO-04 WARSTWY OCHRONNO-FILTRACYJNE i ODGAZOWUJĄCE Kod CPV Składowiska odpadów WSTĘP Przedmiot WWiO Przedmiotem niniejszych Warunków Wykonania i Odbioru Robót są wymagania dotyczące wykonania i odbioru robót ziemnych, polegających na wykonaniu warstw ochronnofiltracyjnej i odgazowującej, stanowiących element rekultywacji technicznej składowisk odpadów, realizowanej w ramach w ramach Kontrakt nr III Zamknięcie i rekultywacja składowisk odpadów Zakres stosowania WWiO Niniejsze Warunki Wykonania i Odbioru Robót są stosowane jako dokument dostarczony przez Zamawiającego w ramach Specyfikacji Istotnych Warunków Zamówienia (SIWZ), zawierający zbiór wymagań, które są niezbędne do określenia wymaganego standardu i jakości wykonanych robót określonych w pkt Zakres robót objętych WWiO Ustalenia zawarte w niniejszych WWiO dotyczą projektowania i wykonania robót ziemnych związanych z wykonaniem warstw filtracyjno-ochronnej i odgazowującej na terenie 13 składowisk odpadów, w ramach niżej wymienionych zadań Kontraktu nr III: a) Zadanie nr 1/KIII: Zamknięcie i rekultywacja składowiska odpadów w Trzebani, gm. Osieczna, b) Zadanie nr 2/KIII: Zamknięcie i rekultywacja składowiska odpadów w Długich Nowych, gm. Święciechowa, c) Zadanie nr 3/ KIII: Zamknięcie i rekultywacja składowiska odpadów w Rawiczu, gm. Rawicz, d) Zadanie nr 4/ KIII: Zamknięcie i rekultywacja składowiska odpadów w Czerwonej Wsi, gm. Krzywiń, e) Zadanie nr 5/KIII: Zamknięcie i rekultywacja składowiska odpadów w Dalabuszkach, gm. Gostyń, f) Zadanie nr 6/ KIII: Zamknięcie i rekultywacja składowiska odpadów w Wydawach, gm. Poniec, g) Zadanie nr 7/ KIII: Zamknięcie i rekultywacja składowiska odpadów w Sowinach, gm. Bojanowo, h) Zadanie nr 8/ KIII: Zamknięcie i rekultywacja składowiska odpadów w Koszanowie, gm. Śmigiel, i) Zadanie nr 9/KIII: Zamknięcie i rekultywacja składowiska odpadów w Karcu, gm. Krobia, j) Zadanie nr 10/KIII: Zamknięcie i rekultywacja składowiska odpadów w Czeluścinie, gm. Pępowo, k) Zadanie nr 11/KIII: Zamknięcie i rekultywacja składowiska odpadów w Krzemieniewie, gm. Krzemieniewo, 206

207 l) Zadanie nr 12/KIII: Zamknięcie i rekultywacja składowiska odpadów w Moraczewie, gm. Rydzyna, m) Zadanie nr 13/KIII: Zamknięcie i rekultywacja składowiska odpadów w Brenno Pole, gm. Wijewo WYROBY BUDOWLANE Ogólne wymagania dotyczące wyrobów budowlanych zostały określone w pkt Rodzaje materiałów Materiałami stosowanymi przy wykonywaniu warstw ochronno-filtracyjnych oraz odgazowujących są: - piaski, - mieszanki żwirowo piaskowe, - żwir frakcjonowany Wymagania dla kruszywa Kruszywa do wykonania warstw ochronno-filtracyjnych i odgazowujących powinny spełniać następujące warunki: a) szczelności, określony zależnością: gdzie: D 15 - wymiar sita, przez które przechodzi 15% ziaren warstwy odcinającej lub odsączającej d 85 - wymiar sita, przez które przechodzi 85% ziaren gruntu podłoża. Dla materiałów stosowanych przy wykonywaniu warstw odsączających warunek szczelności musi być spełniony, gdy warstwa ta nie jest układana na warstwie odcinającej. b) zagęszczalności, określony zależnością: gdzie: U- wskaźnik różnoziarnistości, d 60 - wymiar sita, przez które przechodzi 60% kruszywa tworzącego warstwę odcinającą, d 10 - wymiar sita, przez które przechodzi 10% kruszywa tworzącego warstwę odcinającą. Piasek stosowany do wykonywania warstw filtracyjnych i odgazowujących powinien spełniać wymagania normy PN-B dla gatunku 1 i 2. Żwir i mieszanka stosowane do wykonywania warstw filtracyjnych i odgazowujących powinny spełniać wymagania normy PN-B dla klasy I i II. Miał kamienny do warstw filtracyjnych i odgazowujących powinien spełniać wymagania normy PN-B Składowanie kruszywa Jeżeli kruszywo przeznaczone do wykonania warstw ochronno-filtracyjnych i odgazowujących nie jest wbudowane bezpośrednio po dostarczeniu na budowę i zachodzi 207

208 potrzeba jego okresowego składowania, to Wykonawca Robót powinien zabezpieczyć kruszywo przed zanieczyszczeniem i zmieszaniem z innymi materiałami kamiennymi. Podłoże w miejscu składowania powinno być równe, utwardzone i dobrze odwodnione SPRZĘT Ogólne wymagania dotyczące stosowania sprzętu budowlanego podano w pkt Do wykonania robót ziemnych związanych z wykonaniem warstw ochronno-filtracyjnych i odgazowujacychwykonawca winien zastosować m.in. następujący sprzęt: - równiarki, - walce statyczne,, - płyty wibracyjne lub ubijaki mechaniczne. Sprzęt używany do Robót powinien odpowiadać pod względem typów i ilości wskazaniom zawartym w PZJ oraz projekcie organizacji robót zaakceptowanym przez Inżyniera TRANSPORT Ogólne wymagania dotyczące środków transportu zostały określone w pkt Kruszywa można przewozić dowolnymi środkami transportu w warunkach zabezpieczających je przed zanieczyszczeniem, zmieszaniem z innymi materiałami, nadmiernym wysuszeniem i zawilgoceniem WYKONANIE ROBÓT Ogólne warunki wykonania robót Ogólne warunki wykonania robót podano w punkcie Wykonawca jest odpowiedzialny za jakość wykonania robót oraz za zgodność z Dokumentacją Projektową, WWiO i poleceniami Inżyniera. Roboty ziemne należy wykonywać zgodnie z normą PN-B-06050:1999 Geotechnika. Roboty ziemne. Wymagania oraz "Warunkami technicznymi wykonania i odbioru robót budowlano-montażowych Szczegółowe warunki wykonania robót Przygotowanie podłoża Podłoże gruntowe powinno spełniać wymagania określone w WWiO-02 Roboty ziemne. Warstwy filtracyjne i drenażowe powinny być wytyczone w sposób umożliwiający wykonanie ich zgodnie z dokumentacją projektową, z tolerancjami określonymi w niniejszych WWiO. Rozmieszczenie palików lub szpilek powinno umożliwiać naciągnięcie sznurków lub linek do wytyczenia robót w odstępach nie większych niż co 10 m. 208

209 Wbudowanie i zagęszczanie kruszywa Kruszywo powinno być rozkładane w warstwie o jednakowej grubości, przy użyciu spychacza z zachowaniem wymaganych spadków i rzędnych wysokościowych. Grubość rozłożonej warstwy luźnego kruszywa powinna być taka, aby po jej zagęszczeniu osiągnięto grubość projektowaną. Jeżeli dokumentacja projektowa lub WWiO przewiduje wykonanie warstwy odsączającej lub odcinającej o grubości powyżej 20 cm, to wbudowanie kruszywa należy wykonać dwuwarstwowo. Rozpoczęcie układania każdej następnej warstwy może nastąpić po odbiorze przez Inżyniera warstwy poprzedniej. W miejscach, w których widoczna jest segregacja kruszywa należy przed zagęszczeniem wymienić kruszywo na materiał o odpowiednich właściwościach. Natychmiast po końcowym wyprofilowaniu warstwy odsączającej lub odcinającej należy przystąpić do jej zagęszczania. Zagęszczanie warstw o przekroju daszkowym należy rozpoczynać od krawędzi i stopniowo przesuwać pasami podłużnymi częściowo nakładającymi się, w kierunku jej osi. Zagęszczanie nawierzchni o jednostronnym spadku należy rozpoczynać od dolnej krawędzi i przesuwać pasami podłużnymi częściowo nakładającymi się, w kierunku jej górnej krawędzi. Nierówności lub zagłębienia powstałe w czasie zagęszczania powinny być wyrównywane na bieżąco przez spulchnienie warstwy kruszywa i dodanie lub usunięcie materiału, aż do otrzymania równej powierzchni. W miejscach niedostępnych dla walców warstwa filtracyjna i odgazowująca powinna być zagęszczana płytami wibracyjnymi lub ubijakami mechanicznymi. Zagęszczanie należy kontynuować do osiągnięcia wskaźnika zagęszczenia nie mniejszego od 1,0 według normalnej próby Proctora, przeprowadzonej według PN-B Wskaźnik zagęszczenia należy określać zgodnie z BN-77/ W przypadku, gdy gruboziarnisty materiał wbudowany w warstwę filtracyjną i odgazowującą, uniemożliwia przeprowadzenie badania zagęszczenia według normalnej próby Proctora, kontrolę zagęszczenia należy oprzeć na metodzie obciążeń płytowych. Należy określić pierwotny i wtórny moduł odkształcenia warstwy według BN-64/ Stosunek wtórnego i pierwotnego modułu odkształcenia nie powinien przekraczać 2,2. Wilgotność kruszywa podczas zagęszczania powinna być równa wilgotności optymalnej z tolerancją od -20% do +10% jej wartości. W przypadku, gdy wilgotność kruszywa jest wyższa od wilgotności optymalnej, kruszywo należy osuszyć przez mieszanie i napowietrzanie. W przypadku, gdy wilgotność kruszywa jest niższa od wilgotności optymalnej, kruszywo należy zwilżyć określoną ilością wody i równomiernie wymieszać Odcinek próbny Wymaga się, aby co najmniej na 3 dni przed rozpoczęciem Robót Wykonawca wykonał odcinek próbny w celu: - stwierdzenia, czy sprzęt budowlany do rozkładania i zagęszczania jest właściwy, - określenia grubości warstwy materiału w stanie luźnym koniecznej do uzyskania wymaganej grubości po zagęszczeniu. - ustalenia liczby przejść sprzętu zagęszczającego, potrzebnej do uzyskania wymaganego wskaźnika zagęszczenia. Na odcinku próbnym Wykonawca powinien użyć takich materiałów oraz sprzętu, jakie będą stosowane do wykonywania warstwy odcinającej i odsączającej na budowie. Odcinek próbny powinien być zlokalizowany w miejscu wskazanym przez Inżyniera Utrzymanie warstwy filtracyjnej i odgazowującej. Warstwa filtracyjna i odgazowująca po wykonaniu, a przed ułożeniem następnej warstwy powinny być utrzymywane w dobrym stanie. Nie dopuszcza się ruchu budowlanego po wykonanej warstwie. W przypadku warstwy z kruszywa dopuszcza się ruch pojazdów 209

210 koniecznych dla wykonania wyżej leżącej warstwy nawierzchni. Koszt napraw wynikłych z niewłaściwego utrzymania warstwy obciąża Wykonawcę robót KONTROLA JAKOŚCI ROBÓT Ogólne zasady kontroli jakości robót podano w pkt Badania przed przystąpieniem do robót Przed przystąpieniem do robót Wykonawca powinien wykonać badania kruszyw przeznaczonych do wykonania robót i przedstawić wyniki tych badań Inżynierowi. Badania te powinny obejmować wszystkie właściwości kruszywa określone w pkt Częstotliwość oraz zakres badań i pomiarów Częstotliwość oraz zakres badań i pomiarów dotyczących cech geometrycznych i zagęszczenia warstwy ochronno-filtracyjnej i odgazowującej podaje Tab Częstotliwość oraz zakres badań i pomiarów warstwy ochronno-filtracyjnej i odgazowującej. Tab Częstotliwość oraz zakres badań i pomiarów warstwy ochronno-filtracyjnej i odgazowującej. Lp Wyszczególnienie badań i pomiarów Minimalna częstotliwość badań i pomiarów 1 Szerokość warstwy 10 razy na 1 km 2 Równość podłużna co 20 m na każdym pasie ruchu 3 Równość poprzeczna 10 razy na 1 km 4 Spadki poprzeczne 10 razy na 1 km 5 Rzędne wysokościowe 6 Ukształtowanie osi w planie 7 Grubość warstwy 8 Zagęszczenie, wilgotność kruszywa co 25 niw osi jezdni i na jej krawędziach dla autostrad i dróg ekspresowych, co 100 m dla pozostałych dróg co 25 m w osi jezdni i na jej krawędziach dla autostrad i dróg ekspresowych, co 100 m dla pozostałych dróg Podczas budowy: w 3 punktach na każdej działce roboczej, lecz nie rzadziej niż raz na 400 m 2 Przed odbiorem: w 3 punktach, lecz nie rzadziej niż raz na 2000 m 2 w 2 punktach na dziennej działce roboczej. lecz nie rzadziej niż raz na 600 m Szerokość warstwy Szerokość warstwy ochronno-filtracyjnej i odgazowującej nie może się różnić od szerokości projektowanej o więcej niż +10 cm, -5 cm Równość warstwy Nierówności podłużne warstwy ochronno-filtracyjnej i odgazowującej należy mierzyć 4-metrową łatą, zgodnie z normą BN-68/ Nierówności poprzeczne warstwy odcinającej i odsączającej należy mierzyć 4 metrową łatą. Nierówności nie mogą przekraczać 20 mm Spadki poprzeczne Spadki poprzeczne warstwy ochronno-filtracyjnej i odgazowującej na wierzchowinie i skarpach powinny być zgodne z dokumentacją projektową z tolerancją ± 0,5%. 210

211 Rzędne wysokościowe Różnice pomiędzy rzędnymi wysokościowymi warstwy ochronno-filtracyjnej i odgazowującej i rzędnymi projektowanymi nie powinny przekraczać +1 cm i -2 cm Ukształtowanie osi w planie Oś w planie nie może być przesunięta w stosunku do osi projektowanej o więcej ± 5 cm Grubość warstwy Grubość warstwy ochronno-filtracyjnej i odgazowującej powinna być zgodna z określoną w dokumentacji projektowej, z tolerancją +1 cm, -2 cm. Jeżeli warstwa, ze względów technologicznych, została wykonana w dwóch warstwach, należy mierzyć łączną grubość tych warstw. Na wszystkich powierzchniach wadliwych pod względem grubości Wykonawca wykona naprawę warstwy przez spulchnienie warstwy na głębokość co najmniej 10 cm, uzupełnienie nowym materiałem o odpowiednich właściwościach, wyrównanie i ponowne zagęszczenie. Roboty te Wykonawca wykona na własny koszt. Po wykonaniu tych robót nastąpi ponowny pomiar i ocena grubości warstwy, według wyżej podanych zasad na koszt Wykonawcy Zagęszczenie warstwy Wskaźnik zagęszczenia warstwy ochronno-filtracyjnej i odgazowującej określony wg BN- 77/893 l-12 nie powinien być mniejszy od 1. Jeżeli jako kryterium dobrego zagęszczenia warstwy stosuje się porównanie wartości modułów odkształcenia to wartość stosunku wtórnego do pierwotnego modułu odkształcenia, określonych zgodnie z normą BN-64/ , nie powinna być większa od 2,2. Wilgotność kruszywa w czasie zagęszczenia należy badać według PN-B Wilgotność kruszywa powinna być równa wilgotności optymalnej z tolerancją od -20% do + 10% Zasady postępowania z odcinkami wadliwie wykonanymi Wszystkie powierzchnie, które wykazują większe odchylenia cech geometrycznych od określonych w pkt , powinny być naprawione przez spulchnienie do głębokości co najmniej 10 cm, wyrównane i powtórnie zagęszczone. Dodanie nowego materiału bez spulchnienia wykonanej warstwy jest niedopuszczalne OBMIAR ROBÓT Ogólne wymagania dotyczące obmiaru robót podano w pkt Roboty objęte niniejszymi WWiO obmierza się w następującej jednostce miary: - m 2 - warstwy ochronno-filtracyjnej i odgazowującej ODBIÓR ROBÓT Ogólne wymagania dotyczące odbioru robót podano w pkt Roboty uznaje się za wykonane zgodnie z dokumentacją projektową, WWiO i wymaganiami Inżyniera, jeżeli wszystkie pomiary i badania z zachowaniem tolerancji wg pkt dały wyniki pozytywne. Proces odbioru powinien obejmować: - sprawdzenie dokumentacji powykonawczej w zakresie kompletności i uzyskanych wyników badań laboratoryjnych oraz pomiarów i badań kontrolnych, 211

212 - sprawdzenie robót pomiarowych w zakresie zgodności z dokumentacją projektową, - sprawdzenie wykonania robót pod względem wymaganych parametrów technicznych i zgodności z dokumentacją projektową (wyrównanie ułożonej warstwy do wymaganego profilu, zagęszczenie wyprofilowanej warstwy, utrzymanie warstwy) OPIS SPOSOBU ROZLICZANIA ROBÓT - PODSTAWA PŁATNOŚCI Ogólne wymagania Ogólne wymagania dotyczące płatności podano w pkt Opis sposobu rozliczenia robót tymczasowych i prac towarzyszących Roboty tymczasowe i prace towarzyszące nie zostały ujęte w Wykazie Cen jako wydzielone pozycje i nie podlegają bezpośrednio rozliczeniu finansowemu. Cena wykonania robót tymczasowych i prac towarzyszących winna być uwzględniona w cenie ryczałtowej wykonania robót budowlanych ujętych w Wykazie Cen DOKUMENTY ODNIESIENIA Podstawą do wykonania robót jest Dokumentacja Projektowa, WWiO, normy oraz inne dokumenty i ustalenia techniczne Normy - PN-B Grunty budowlane. Badania próbek gruntu - PN-B Kruszywa mineralne. Badania. Oznaczanie wilgotności - PN-B Kruszywo mineralne. Kruszywo naturalne do nawierzchni drogowych. Żwir i mieszanka - PN-B Kruszywo mineralne. Kruszywo łamane do nawierzchni drogowych - PN-B Kruszywa mineralne. Kruszywo naturalne do nawierzchni drogowych. Piasek - BN-64/ Drogi samochodowe. Oznaczanie modułu odkształcenia nawierzchni podatnych i podłoża przez obciążenie płytą - BN-68/ Drogi samochodowe. Pomiar równości nawierzchni planografem i łatą - BN-77/ Oznaczanie wskaźnika zagęszczenia gruntu 212

213 WWiO-05 ROBOTY BUDOWLANE KONSTRUKCYJNE Nazwy i kody robót według kodu numerycznego głównego Wspólnego Słownika Zamówień (CPV) Grupa robót Roboty budowlane w zakresie wznoszenia kompletnych obiektów budowlanych lub ich części oraz roboty w zakresie inżynierii ściekowej i wodnej Klasa robót Roboty inżynieryjne i budowlane Kategoria robót Konstrukcje w tym: Konstrukcje z betonu zbrojonego WSTĘP Przedmiot WWiO Przedmiotem niniejszych Warunków Wykonania i Odbioru Robót są wymagania dotyczące wykonania i odbioru robót budowlanych konstrukcyjnych - betonowych i żelbetowych, które zostaną wykonane w ramach Kontraktu nr III Zamknięcie i rekultywacja składowisk odpadów Zakres stosowania WWiO Niniejsze Warunki Wykonania i Odbioru Robót są stosowane jako dokument dostarczony przez Zamawiającego w ramach Specyfikacji Istotnych Warunków Zamówienia (SIWZ), zawierający zbiór wymagań, które są niezbędne do określenia wymaganego standardu i jakości wykonanych robót określonych w pkt Ustalenia zawarte w niniejszych WWiO dotyczą projektowania i wykonania robót budowlanych betonowych i żelbetowych na terenie 13 składowisk odpadów, w ramach niżej wymienionych zadań Kontraktu nr III: a) Zadanie nr 1/KIII: Zamknięcie i rekultywacja składowiska odpadów w Trzebani, gm. Osieczna, b) Zadanie nr 2/KIII: Zamknięcie i rekultywacja składowiska odpadów w Długich Nowych, gm. Święciechowa, c) Zadanie nr 3/ KIII: Zamknięcie i rekultywacja składowiska odpadów w Rawiczu, gm. Rawicz, d) Zadanie nr 4/ KIII: Zamknięcie i rekultywacja składowiska odpadów w Czerwonej Wsi, gm. Krzywiń, e) Zadanie nr 5/KIII: Zamknięcie i rekultywacja składowiska odpadów w Dalabuszkach, gm. Gostyń, f) Zadanie nr 6/ KIII: Zamknięcie i rekultywacja składowiska odpadów w Wydawach, gm. Poniec, g) Zadanie nr 7/ KIII: Zamknięcie i rekultywacja składowiska odpadów w Sowinach, gm. Bojanowo, h) Zadanie nr 8/ KIII: Zamknięcie i rekultywacja składowiska odpadów w Koszanowie, gm. Śmigiel, 213

214 i) Zadanie nr 9/KIII: Zamknięcie i rekultywacja składowiska odpadów w Karcu, gm. Krobia, j) Zadanie nr 10/KIII: Zamknięcie i rekultywacja składowiska odpadów w Czeluścinie, gm. Pępowo, k) Zadanie nr 11/KIII: Zamknięcie i rekultywacja składowiska odpadów w Krzemieniewie, gm. Krzemieniewo, l) Zadanie nr 12/KIII: Zamknięcie i rekultywacja składowiska odpadów w Moraczewie, gm. Rydzyna, m) Zadanie nr 13/KIII: Zamknięcie i rekultywacja składowiska odpadów w Brenno Pole, gm. Wijewo Zakres robót objętych WWiO Zakres robót obejmuje wykonanie monolitycznych konstrukcji betonowych i żelbetowych i elementów prefabykowanych następujących elementów konstrukcyjnych i obiektów na poszczególnych składowisk ach odpadów, rekultywowanych w ramach ww. Kontraktu nr III.: - umocnienia zbiorników wód deszczowych, - umocnienia rowów opaskowych, - fundamenty pod pochodnie do spalania biogazu, - ścianki czołowe przepustów drogowych rurowych, - nadbudowa istniejących betonowych studzienek odgazowującyh.. - nadbudowa studni przepompowni odcieków Określenia podstawowe Określenia podstawowe podane w niniejszych WWiO są zgodne z obowiązującymi odpowiednimi normami i Część ogólna dotycząca warunków wykonania i odbioru robót budowlanych WYROBY BUDOWLANE Ogólne wymagania dotyczące wyrobów budowlanychzostały określone w pkt Materiały do wykonania robót betonowych i żelbetowych poszczególnych obiektów należy stosować zgodnie z dokumentacją projektową - opisem technicznym i rysunkami. Są to m.in. następujące materiały: - beton hydrotechniczny klasy B30, wodooporność W8, mrozoodporność F 150 (wszystkie ściany i dno w projektowanych i modernizowanych obiektach), - beton hydrotechniczny klasy B20, wodooporność W8, mrozoodporność F 150 (skosy betonowe, kinety, spadki dna w obiektach projektowanych i modernizowanych,), - beton zwykły klasy B10 (podłoża, betony spadkowe), - stal zbrojeniowa, - stal profilowa węglowa gat. St3X, - papa asfaltowa, - lepik asfaltowy, - folia budowlana gr. 1,00 i 0,50mm, 214

215 - elektroda EB 150 (do łączenia prętów zbrojenia ze stali 18G2), - łączniki: kotwy rozporowe ze stali nierdzewnej, kotwy segmentowe wstrzeliwane i śruby ze stali, - systemowe środki izolacyjne do powierzchni betonowych, - prefabrykowane kręgi betonowe Wymagania odnośnie betonu B 30 o wodoszczelności W-8 Beton konstrukcyjny klasy B 30 o wodoszczelności W-8 i mrozoodporności min. F 150 powinien odpowiadać wymogom normy PN-88/B Wymaganą szczelność należy osiągnąć przez: - odpowiedni dobór składników betonu. Kruszywo powinno być dobrane wg ciągłej krzywej przesiewu, wodoszczelne, jednolicie chemoodporne, czyste bez zanieczyszczeń organicznych oraz pyłami gliny i iłów. Kruszywo powinno odpowiadać wymogom normy PN - 96/B i PN - 87/B Uziarnienie kruszywa do 32 mm. Marka kruszywa > 20. Należy zwrócić uwagę aby zawartość frakcji < 0,250 mm wahała się w granicach 4-6%, a punkt piaskowy pp = 35-37%. Cement hutniczy, wolnowiążący, o niskim cieple hydratacji marki 35: HOZ 35L-NW/NA w ilości min. 270 kg/m3, max 400 kg/m3. Woda zarobowa powinna odpowiadać wymogom normy PN- 75/C Wartość w/c nie powinna przekraczać 0,45, klasa mrozoodporności min. F150, nasiąkliwość betonu max. 5%; - stosowanie dodatków chemicznych do betonu w celu opóźnienia wiązania, o właściwościach zwiększających wodoszczelność betonu; - prawidłowe wykonanie mieszanki betonowej. Dozowanie składników wyłącznie wagowe. Konsystencja gęstoplastyczna K-2 wg PN-88/B-06250; - zagęszczanie mieszanki betonowej wibratorami o częstotliwości drgań/min; - właściwą pielęgnację betonu, ochrona przed silnym nasłonecznieniem. Ochrona przed silnym nasłonecznieniem oraz zbyt szybkim upływem ciepła z betonu, niedopuszczenie do wysychania betonu przez pierwsze 7 dni, polewanie powierzchni wodą o temperaturze betonu (w celu uniknięcia szoku termicznego i powstania dodatkowych naprężeń), utrzymanie w szalunkach min. 5 dni. Sposób pielęgnacji i czas utrzymania w szalunkach zależny jest od rodzaju cementu, temperatury powietrza, nasłonecznienia, działania wiatru. Technologia betonowania i pielęgnacji powinna być szczegółowo opracowana przez Wykonawcę, uwzględniając możliwe warunki atmosferyczne (mróz, nasłonecznienie, opady atmosferyczne itd.). Skład mieszanki betonowej powinien być projektowany i poddawany kontroli laboratoryjnej Wymagania odnośnie betonu B 20 o wodoszczelności W-8 Beton konstrukcyjny klasy B20 o wodoszczelności W-8 powinien odpowiadać wymogom normy PN-88/B Wymaganą szczelność należy osiągnąć przez: - odpowiedni dobór składników betonu. Kruszywo powinno być dobrane wg ciągłej krzywej przesiewu, wodoszczelne, jednolicie chemoodporne, czyste bez zanieczyszczeń organicznych oraz pyłami gliny i iłów. Żwir o granulacji do 20 mm. Cement hutniczy, wolnowiążący, o niskim cieple hydratacji.marki.35 w ilości min. 270 kg/m 3, max 400 kg/m 3. Woda zarobowa powinna odpowiadać wymogom normy.pn- 75/C Wartość w/c nie powinna przekraczać 0,45-0,50; - stosowanie dodatków chemicznych do betonu;, 215

216 - prawidłowe wykonanie mieszanki betonowej, dozowanie składników wyłącznie wagowe; - konsystencję gęstoplastyczną - zagęszczanie mieszanki betonowej wibratorami o częstotliwości drgań / min, - właściwą pielęgnację betonu, ochrona przed silnym nasłonecznieniem, polewanie powierzchni wodą o temperaturze pielęgnowanego betonu, w razie konieczności stosowanie osłon i polewanie woda o temperaturze polewanego betonu. Skład mieszanki betonowej powinien być projektowany i poddawany kontroli laboratoryjnej Wymagania odnośnie pozostałych materiałów - Jakość betonów wg PN-88/B Beton wodoszczelny i odporny za działanie ścieków wg PN-88/B i PN-85/B po przeprowadzeniu badań wg PN-80/B Woda do betonów i zapraw wg PN-EN-1008: Walcówka i pręty stalowe do zbrojenia betonów wg PN-82/H Stal zbrojeniowa - Powierzchnia zbrojenia powinna być czysta, nie zardzewiała, najwyżej pokryta lekkim nalotem rdzy dającym się łatwo usunąć. W nalocie nie powinny występować substancje agresywne oraz tłuszcze. - Kruszywa mineralne do betonu wg PN-96/B Tab Wymagania dla środków do impregnacji betonu. Lp Cecha Wymaganie 1 Stan powierzchni po nałożeniu w stosunku do betonu B30 W8 bez zmian 2 Opór dyfuzyjny wobec pary wodnej [m] równoważnej warstwy powietrza 4 3 Spadek nasiąkliwości powierzchniowej, [%] w stosunku do betonu B30 W Wskaźnik absorpcji kropli wody, [%] 5 5 Wzrost odporności na ścieranie, [%] w stosunku do betonu B30 W4 20 Cechy identyfikacyjne : gęstość czas wypływu z kubka pomiarowego nr 4, [s] czas utwardzania, [min.] wg producenta Tab Wymagania dla środków do powierzchniowej hydrofobizacji betonu. Lp Cecha Wymaganie 1 Wygląd powierzchni w porównaniu do stanu przed hydrofobizacją bez zmian 2 Wskaźnik absorpcji kropli wody, [%] Wskaźnik nieprzepuszczalności, [%] Głębokość hydrofobizacji, [mm] 1,0 4 Nasiąkliwość powierzchniowa betonu B20, [kg/m2] po 1 dniu po 3 dniach po 14 dniach 4,0 6,0 12,0 5 Względny współczynnik przepuszczalności pary wodnej podłoża po hydrofobizacji 0,9 216

217 Lp Cecha Wymaganie Cechy identyfikacyjne : stan skupienia barwa obecność widocznych zanieczyszczeń wygląd po rozcieńczeniu gęstość jednorodna ciecz wg producenta brak bez zmian wg producenta temperatura zapłonu (w uzasadnionych przypadkach) wg producenta Tab Wymagania wobec powłok ograniczających dostęp agresywnych środowisk. Lp Cecha W środowisku gazowym W środowisku ciekłym 1 Przyczepność do podłoża, [MPa] 0,5 0,5 2 Elastyczność-największa średnica sworznia, przy przeginaniu na którym powłoka nie pęka, [cm] 3 Opór dyfuzyjny wobec pary wodnej [m] równoważnej warstwy powietrza środowisko gazowe zewnętrzne środowisko gazowe wewnętrzne 4 Opór dyfuzyjny względem CO 2 [m] równoważnej warstwy powietrza 5 Przesiąkliwość wody, [cm 3 ] (tylko dla środowisk gazowych zewnętrznych) 6 Odporność chemiczna na stałe i okresowe działanie wybranych środowisk agresywnych po 8 tygodniach badania: zmiana masy 1,0 0, , (przy działaniu okresowym ) (przy działaniu okresowym ) zmiana wyglądu bez zmian bez zmian 7 Twardość tłumienie ruchu wahadła - 0,1 8 Odporność na ścieranie, [kg/µm] - 0,5 9 Wytrzymałość na rozciąganie, [MPa] - 1,0 10 Szczelność natężenie prądu płynącego przez próbkę z powłoką po 4 tygodniach badania, [µa] Cechy identyfikacyjne : gęstość czas wypływu z kubka pomiarowego nr4, [s] czas przydatności do użycia, [h] spływność z powierzchni pionowych czas wysychania, [h] wg producenta wg producenta 1,0 dopuszczalne nieliczne wąskie strugi 24 Tab Wymagania dla środków użytych do wykonania uszczelnienia dylatacji posadzek. Lp. Cecha Wymaganie Jedn. 1 Wytrzymałość przy wydłużeniu 100% 0,2 N/mm 2 2 Twardość wg Shore'a ok Dopuszczalne długotrwałe odkształcenie 15 % Tab Wymagania dla środków użytych do wykonania uszczelnienia przerw roboczych. Lp. Cecha Wymaganie Jedn. 1 Wytrzymałość przy rozciąganiu 1 N/mm 2 217

218 Lp. Cecha Wymaganie Jedn. 2 Wydłużenie przy zerwaniu 50 % 3 Twardość wg Shore'a ok Zwiększenie objętości 100 % 5 Możliwość wielokrotnych cykli pęcznienia i skurczu 6 Dopuszczona do kontaktu ze ściekami komunalnymi Tab Wymagania dla taśmy dylatacyjnej wewnętrznej. Lp. Cecha Wymaganie Jedn. 1 Wytrzymałość przy rozciąganiu 10 N/mm 2 2 Wydłużenie przy zerwaniu 300 % 3 Twardość wg Shore'a 75 Tab Wymagania dla środków użytych do wykonania uszczelnienia dylatacji zbiorników. Lp. Cecha Wymaganie Jedn. 1 Wytrzymałość przy wydłużeniu 100% 0,2 N/mm 2 2 Twardość wg Shore'a ok Dopuszczalne odkształcenie 25 % 4 Dopuszczony do kontaktu ze ściekami komunalnymi SPRZĘT Ogólne wymagania dotyczące stosowania sprzętu budowlanego podano w pkt Sprzęt budowlany powinien odpowiadać pod względem typów i ilości wymaganiom zawartym w PZJ oraz projekcie organizacji robót, zaakceptowanym przez Inżyniera. Zgodnie z technologią założoną w Dokumentacji Projektowej do wykonania robót betonowych i żelbetowych proponuje się użyć następującego sprzętu: - betoniarka do produkcji mieszanek betonowych różnych klas o konsystencji od półciekłej do gęstoplastycznej - wibratory pogrążalne - zacieraczka do betonu - agregat strumieniowo-pompowy do odpowietrzania i odprowadzania nadmiaru wody ze świeżo ułożonej mieszanki betonowej - deskowania inwentaryzowane z drewna lub deskowania z częściowym użyciem materiałów drewnopochodnych takim, jak płyty twarde, stemple, łączniki stalowe itp. - deskowania z tarcz średniowymiarowych dostosowanych do przestawiania ręcznego, z ramami drewnianymi z krawędziaków - ciesielnia polowa do przygotowania i uzupełniania deskowań i stemplowań. - maszyny do obróbki stali zbrojeniowej: prościarka, nożyce mechaniczne, giętarka mechaniczna. 218

219 TRANSPORT Ogólne wymagania dotyczące środków transportu podano w pkt Zgodnie z technologią założoną w Dokumentacji Projektowej do transportu proponuje się użyć takich środków transportu, jak: - pompa hydrauliczna do transportu mieszanki betonowej w obrębie placu Budowy na podwoziu samochodowym, - cementowóz do zaopatrzenia w cement, - przyczepa do transportu stali zbrojeniowej i dłużyc. Czas pomiędzy wymieszaniem betonu a jego wbudowaniem nie może przekraczać 45 minut WYKONANIE ROBÓT Ogólne warunki wykonania robót Ogólne warunki wykonania robót podano w pkt Wykonawca robót jest odpowiedzialny za jakość ich wykonania oraz za zgodność robót z Dokumentacją Projektową, WWiO, obowiązującymi normami i poleceniami Inżyniera Przygotowanie zbrojenia Przygotowanie, montaż i odbiór zbrojenia powinien odpowiadać wymaganiom PN-91/S , a klasy i gatunki stali winny być zgodne z rysunkami roboczymi i odpowiadać klasom betonu. Przewożenie stali na budowę powinno odbywać się w sposób zabezpieczający ją przed odkształceniami i zanieczyszczeniami. Stal zbrojeniowa nie jest zasadniczo zabezpieczona przed korozją w okresie przed wbudowaniem. Należy dążyć, by stal taka była magazynowana w miejscu nie narażonym na nadmierne zawilgocenie lub zanieczyszczenie. Zabezpieczeniem przed nadmierną korozją stali zbrojeniowej, magazynowanej na otwartym powietrzu, może być powłoka wykonana z mleczka cementowego. Pręty zbrojenia, przed ich ułożeniem w deskowaniu, należy oczyścić z zendry, luźnych płatków rdzy, kurzu i błota. Stal pokrytą rdzą oczyszcza się szczotkami ręcznie lub mechanicznie. Po oczyszczeniu należy sprawdzić wymiary przekroju poprzecznego prętów. Stal tylko zabłoconą należy zmyć strumieniem wody. Pręty oblodzone odmraża się strumieniem ciepłej wody. Stal narażoną na choćby chwilowe działanie słonej wody należy zmyć wodą słodką. Pręty zbrojenia zanieczyszczone tłuszczem (smary, oliwa) lub farbą olejną, należy opalać aż do całkowitego usunięcia zanieczyszczeń. Pręty, używane do produkcji zbrojenia powinny być proste. Dopuszczalna wielkość miejscowego wykrzywienia nie powinna przekraczać 4 mm, w przypadku większych odchyłek stal zbrojeniową należy prostować za pomocą kluczy, młotków, prostowarek i wyciągarek. Cięcie prętów należy wykonać przy maksymalnym wykorzystaniu materiałów. Pręty ucina się z dokładnością do 1 cm Cięcie przeprowadza się przy pomocy mechanicznych noży. Dopuszcza się również cięcie palnikiem acetylenowym. Gięcie prętów należy wykonać zgodnie z dokumentacją techniczną i normą PN-91/S Na zimno na budowie można wykonywać odgięcia prętów o średnicy d 12 mm. Pręty o średnicy d> 12 mm powinny być odginane z kontrolowanym podgrzewaniem. 219

220 Niedopuszczalne są pęknięcia powstałe podczas wyginania. Minimalna odległość od krzywizny pręta do miejsca, gdzie można na nim położyć spoinę, wynosi 10 d. Łączenie prętów należy wykonywać zgodnie z PN-91/S Do zgrzewania i spawania prętów mogą być dopuszczeni tylko spawacze mający odpowiednie uprawnienia. Skrzyżowania prętów należy wiązać miękkim drutem lub spawać w ilości min. 30% skrzyżowań Montaż zbrojenia Montaż zbrojenia płyt należy wykonać bezpośrednio na deskowaniu (blasze stalowej) wg naznaczonego rozstawu prętów. Dla zachowania właściwej grubości otulenia prętów należy stosować podkładki dystansowe z tworzywa sztucznego, betonu lub zaprawy cementowej. Stosowanie innych sposobów zapewnienia otuliny, a szczególnie podkładek z prętów stalowych jest niedopuszczalne. Na wysokości ścian pionowych utrzymuje się konieczne otulenie za pomocą podkładek plastikowych pierścieniowych. Na dnie form powinny być stosowane podkładki dystansowe typu zatwierdzonego przez Inżyniera. Szkielety zbrojenia powinny być, o ile możliwe, prefabrykowane na zewnątrz. W szkieletach tych węzły na przecięciach prętów powinny być połączone przez spawanie, zgrzewanie lub wiązanie na podwójny krzyż wyżarzonym drutem wiązałkowym o średnicy nie mniejszej niż 0,6 mm Warunki atmosferyczne w czasie betonowania Betonowanie nie powinno być wykonywane w temperaturach niższych niż 5 o C i nie wyższych niż 30 o C. Przestrzeganie tych przedziałów temperatur zapewnia prawidłowy przebieg hydratacji cementu i twardnieniu betonu, co gwarantuje uzyskanie wymaganej wytrzymałości i trwałości betonu Skład mieszanek betonowych Skład mieszanek betonowych opracowuje Wykonawca na podstawie wyników badań materiałów, ogólnie stosowanych metod projektowania składu betonu oraz laboratoryjnych badań próbek. Ponadto skład mieszanki betonowej winien być ustalony metodą obliczeniowo-doświadczalną biorąc pod uwagę właściwości : - konsystencji, - urabialności, - szczelności, - zgodnie z normą PN-88/B Warunki przystąpienia do produkcji betonu Przed przystąpieniem do produkcji betonu wszystkie zespoły i urządzenia wytwórni należy komisyjnie sprawdzić. Wyniki kontroli powinny być ujęte w protokóle podpisanym przez Wykonawcę i Inżyniera Przygotowanie do betonowania Przed betonowaniem należy osadzić i wyregulować wszystkie elementy kotwione w betonie np. mocowanie barier ochronnych, pomostów, przejścia szczelne, stopnie złazowe itp., oczyścić deskowanie lub powlec formę stalową środkiem adhezyjnym, montaż zbrojenia i zapewnienie właściwych grubości otulin dzięki odpowiednim przekładkom dystansowym. 220

221 Ułożenie mieszanki betonowej i pielęgnacja betonu Mieszankę betonową należy układać w deskowaniu równomierną warstwą na całej powierzchni i nie można jej zrzucać z wysokości większej niż 0,50m. Dobór metody zagęszczania jak i rodzaj wibratorów uzależniony jest od rodzaju konstrukcji i grubości układanej mieszanki betonowej. Przerwy robocze kończyć taśmą dylatacyjną z PCV nr 3 o szerokości 20 cm Deskowania inwentaryzowane oraz technologia betonowania i wibrowania powinny zapewnić gładką powierzchnię betonu bez raków, pęcherzy powierzchniowych i miejsc o zmniejszonej zawartości zaczynu cementowego. Wewnętrzne powierzchnie deskowań powlekać środkami anty adhezyjnymi dzięki którym ułatwione jest rozdeskowanie, beton nie przebarwia się i zachowuje ostre kanty oraz wyprofilowania, powierzchnia betonu jest gładka. Zaleca się użycia środków adhezyjnych. Świeżo wykonany beton należy chronić przed gwałtownym wysychaniem, przed wstrząsami i nadmiernym obciążeniem. Zaleca się bezpośrednio po zakończeniu betonowania przykrycie powierzchni betonu lekkimi osłonami wodoszczelnymi, zapobiegającymi odparowaniu wody z betonu i chroniącymi beton przed deszczem i zabrudzeniem. Sposób pielęgnacji betonu zależy od temperatury otoczenia oraz gabarytów betonowanych elementów i winien być każdorazowo uzgadniany i akceptowany przez Inżyniera Rozbiórka deskowania i rusztowania Stosować deskowanie z uwzględnieniem zapewnienia szczelności. Wewnętrzną powierzchnię deskowań powlekać środkami antyadhezyjnymi. Betonowanie przewidywać odcinkami wg przyjętych dylatacji lub przerw roboczych podanych na rysunkach. Całkowita rozbiórka deskowań i rusztowań może nastąpić po uprzednim ustaleniu rzeczywistej wytrzymałości betonu Beton podkładowy, wyrównawczy, izolacje wodochronne i beton ochronny Wszystkie betony podkładowe, wyrównawcze, izolacje wodochronne i betony ochronne winny być wykonane zgodnie z Dokumentacją Projektową i zachowaniem następujących wymagań: - powierzchnie podkładów pod izolacje powinny być równe, czyste i odpylone, pęknięcia o szerokości ponad 2 mm za szpachlowane kitem asfaltowym, - podkłady pod izolację trwałe i nieodkształcalne, wytrzymałość na ściskanie > 9 MPa, - styki sąsiadujących płaszczyzn złagodzone przez zaokrąglenie, promień zaokrąglenia > 30 cm, - izolacje w konstrukcjach odwadnianych położone ze spadkiem > 1 %, - zakłady materiałów rolowych > 10 cm, - szczeliny dylatacyjne powinny być uszczelnione taśmami wzmacniającymi z PCV o szerokości min 30 cm, - warstwy ochronne i dociskowe z betonu klasy > niż B15, Systemowe środki izolacyjne do powierzchni betonowych W związku z dużą różnorodnością systemów do izolacji powierzchni betonowych należy przed zakupem specjalistycznych materiałów izolacyjnych każdorazowo uzgodnić rodzaj materiału z Inżynierem a przy wykonywaniu izolacji stosować się ściśle do zaleceń producenta. Przy wyborze środka należy zwrócić uwagę głównie na: - funkcje, jakie ma spełniać powłoka, - zalecany przez projektanta sposób penetracji środka, - warunki, w jakich środki będą stosowane materiały kontaktowe, temperatury, 221

222 - rodzaj powierzchni, na jaką będzie stosowana izolacja, - sposób przygotowania powierzchni, - stopień wodoprzepuszczalności, - przyczepność powłoki do podłoża wg PN-92/B Przejścia szczelne typu łańcuchowego W trakcie przygotowania do betonowania konstrukcji żelbetowych w miejscach przejść rurociągów technologicznych należy osadzić mufy z rury wykonanej z włókien cementowych. Po osadzeniu muf ścianę można betonować a w trakcie wykonywania montażu technologicznego, w przestrzeń między rurę przewodową i mufę włożyć należy łańcuszek z tworzywa sztucznego (PE), w którym osadzone są śruby. Śruby należy dokręcić, ponieważ spowoduje to pęcznienie łańcucha i uszczelnienie przejścia Warunki szczegółowe wykonania robót Obiekty kubaturowe należy wykonać przed wykonaniem uzbrojenia terenu Zbiorniki wód deszczowych Prace betonowe i żelbetowe zbiorników winny odpowiadać następującym normom: - Wymiary wg PN-84/B Prace betonowe wg PN-B-03264:1999 oraz PN-63/B Szczelność zbiorników na ścieki zbadać zgodnie z normą PN-B-10702:1999. Wodociągi i kanalizacja. Zbiorniki. Wymagania i badania przy odbiorze. - Warunki techniczne wykonania i odbioru robót budowlano - montażowych. - Instrukcja 240 ITB. Instrukcja zabezpieczenia przed korozją konstrukcji betonowych i żelbetowych. - Konstrukcje stalowe winny odpowiadać zaleceniom normy PN-B-06200: Konstrukcje stalowe budowlane. Warunki wykonania i odbioru. Wymagania podstawowe. oraz normom branżowym odnośnie wykonania robót spawalniczych (PN-75/M , PN-74/M-69021) Instalacja pochodni do spalania biogazu Fundament pod instalację pochodni do spalania biogazu należy wykonać wg szczegółowych wytycznych producenta instalacji. W przypadku braku w/w wytycznych należy zastosować niżej podane zalecenia: - wymiary stóp kotwiących i fundamentowych 2,5 x 3 m grubości 50cm na podbudowie z chudego, - fundamenty należy wykonać z betonu B20, stal A-III, A-I. Otulina prętów zbrojenia 50 mm Ścianki czołowe przepustów pod drogami Ścianki czołowe przepustów i elementy żelbetowe melioracji szczegółowej należy wykonać według niżej podnych zaleceń: 222

223 - wymiary ścianek grubości 25cm z otulina dla zbrojenia 50mm. - elemnty należy wykonać z betonu B20, stal A-III, A-I KONTROLA JAKOŚCI ROBÓT Ogólne zasady kontroli jakości robót podano w pkt Kontrola jakości materiałów Wszystkie materiały do wykonania robót muszą odpowiadać wymaganiom WWiO i Dokumentacji Projektowej oraz muszą posiadać świadectwa jakości producentów i uzyskać akceptację Inżyniera Kontrola jakości wykonania robót Kontrola jakości wykonania robót polega na sprawdzeniu zgodności wykonania robót z Dokumentacją Projektową, WWiO i poleceniami Inżyniera. Kontroli jakości podlega wykonanie: - deskowań, - zbrojenia, - osadzenia elementów ze stali profilowanej i rur ochronnych dla przejść instalacji technologicznych, - betonowania, - izolacji OBMIAR ROBÓT Ogólne wymagania dotyczące obmiaru robót podano w pkt Roboty objęte niniejszymi WWiO obmierz się w następujących jednostkach miary: kpl dla wykonania obiektu kubaturowego (zbiorników), kpl dla fundamentu pod instalację pochodni do spalania biogazu, kpl dla ścianek czołowych przepustów, m 2 dla umocnienia rowu opaskowego ODBIÓR ROBÓT Ogólne zasady odbioru robót Ogólne zasady odbioru robót podano w pkt Odbioru robót należy dokonać zgodnie z Warunkami Technicznymi Wykonania i Obmiaru Robót Budowlano Montażowych Sprawdzenie jakości wykonanych robót Sprawdzenie jakości wykonanych robót obejmuje ocenę: - prawidłowości położenia budowli w planie, - prawidłowości cech geometrycznych wykonanych konstrukcji lub jej elementów, (np. szczelin dylatacyjnych), 223

224 - przygotowania i montażu zbrojenia (zbrojenie główne nie może być odsłonięte), - przygotowania i montażu elementów stalowych osadzonych w betonie, - jakości betonu pod względem jego zagęszczenia, jednolitości struktury, widocznych wad i uszkodzeń takich jak raki i rysy (łączna powierzchnia raków i rys nie powinna być większa niż 1 % całkowitej powierzchni danego elementu; stwierdzone raki winny być zaprawione zaprawą cementową, rysy większe od 2 mm zaprawione masą asfaltową), - jakości izolacji antykorozyjnych i przeciwwilgociowych OPIS SPOSOBU ROZLICZENIA ROBÓT - PODSTAWA PŁATNOŚCI Ogólne wymagania Ogólne wymagania dotyczące płatności podano w pkt Opis sposobu rozliczenia robót tymczasowych i prac towarzyszących Roboty tymczasowe i prace towarzyszące nie zostały ujęte w Wykazie Cen jako wydzielone pozycje i nie podlegają bezpośrednio rozliczeniu finansowemu. Cena wykonania robót tymczasowych i prac towarzyszących winna być uwzględniona w cenie ryczałtowej wykonania robót budowlanych ujętych w Wykazie Cen DOKUMENTY ODNIESIENIA Podstawą do wykonania robót jest Dokumentacja Projektowa, WWiO, normy oraz inne dokumenty i ustalenia techniczne Normy Numer normy polskiej i odpowiadającej jej normy europejskiej i międzynarodowej PN-80/B/01800 Poprawki 1 BI 1/82 poz. 1-2 PN-86/B/01801 Tytuł normy Antykorozyjne zabezpieczenia w budownictwie. Konstrukcje betonowe i żelbetowe. Klasyfikacja i określenie środowisk. Antykorozyjne zabezpieczenia w budownictwie. Konstrukcje betonowe i żelbetowe. Podstawowe zasady projektowania. PN-86/B Zastąpiona częściowo przez PN-85/B w zakresie p , p , p , p.5.2. PN-85/B Antykorozyjne zabezpieczenia w budownictwie. Konstrukcje betonowe i żelbetowe. Zabezpieczenia powierzchniowe. Nazwy i określenia. Antykorozyjne zabezpieczenia w budownictwie. Ogólne zasady ochrony. PN-85/B Poprawki 1 BI 5/87 poz. 35. PN-91/B PN-91/B Własności ochronne betonu w stosunku do stali zbrojeniowej. Badania elektrochemiczne. Antykorozyjne zabezpieczenia w budownictwie. Konstrukcje betonowe i żelbetowe. Ochrona materiałowo strukturalna. Wymagania ogólne. Antykorozyjne zabezpieczenia w budownictwie. Konstrukcje betonowe i żelbetowe. Zabezpieczenia powierzchniowe. Zasady odbioru. PN-92/B Antykorozyjne zabezpieczenia w budownictwie. Konstrukcje betonowe i żelbetowe. Metoda badania przyczepności powłok ochronnych. PN-82/B Obciążenia budowli. Zasady ustalania wartości. 224

225 Numer normy polskiej i odpowiadającej jej normy europejskiej i międzynarodowej Poprawki 1 BI 5/84 poz. 26 PN-82/B Poprawki 1 BI 11/87 poz. 101 PN-82/B Poprawki 1 BI 1/84 poz. 2 PN-82/B PN-80/B Zmiany 1 BI 8-9/82 poz.78 PN-77/B Poprawki 1 BI 11/87 poz. 101 Zmiany 1 BI 11-12/84 poz.83 PN-86/B PN 86/B Poprawki 1 BI 11/87 poz.101 PN 90/B PN 76/B PN-B-03002:1999 PN-83/B Zmiany 1 BI 10/91 poz. 67 PN-B-03020:1999 Zmiany 1 BI 2/88 poz.14 PN-80/B Tytuł normy Obciążenia budowli. Obciążenia stałe. Obciążenia budowli Obciążenia zmienne technologiczne. Podstawowe obciążenia technologiczne i montażowe. Obciążenia pojazdami. Obciążenia budowli. Obciążenia zmienne technologiczne. Obciążenia w obliczeniach statycznych. Obciążenie śniegiem. Obciążenia w obliczeniach statycznych. Obciążenie wiatrem. Obciążenia w obliczeniach statycznych. Obciążenie gruntem. Obciążenia w obliczeniach statycznych. Obciążenie temperaturą. Projekty budowlane. Obliczenia statyczne. Konstrukcje i podłoża budowli. Konstrukcje murowe. Obliczenia statyczne i projektowanie. Ściany oporowe. Obliczenia statyczne i projektowanie. Grunty budowlane. Posadowienie bezpośrednie budowli. Obliczenia statyczne i projektowanie. Fundamenty i konstrukcje wsporcze pod maszyny. Obliczanie i projektowanie. PN-90/B Poprawki 1 N 11/96, 2 N 7/97 Zmiany 1 BI 10/92 poz BI 13/93 poz. 75 PN-90/B Konstrukcje stalowe. Obliczenia statyczne i projektowanie PN-B-03264:1999 PN-EN 934-2:1999 PN-EN 480-1:1999 PN-84/B Zastąpiona częściowo przez PN-80/B w zakresie p.3. Zmiany 1 BI 10-11/73 poz BI 2/81 poz. 7. PN-B-24620:1998 PN-B-24625:1998 PN-89/B Poprawki 1 BI 9/91 poz.60 Zmiany PN-B-27617/A1:1997 PN-92/B Zmiany 1 BI 10/93 poz. 65. PN-B-19701:1997 Konstrukcje betonowe, żelbetowe i sprężone. Obliczenia statyczne i projektowanie Domieszki do betonu, zaprawy i zaczynu. Domieszki do betonu. Definicje i wymagania. Domieszki do betonu, zaprawy i zaczynu. Metody badań. Beton wzorcowy i zaprawa wzorcowa do badania. Koordynacja wymiarowa w budownictwie. Tolerancje wymiarów elementów budowlanych z betonu Lepiki, masy, roztwory asfaltowe stosowane na zimno. Lepik asfaltowy i asfaltowo-polimerowy z wypełniaczami stosowane na gorąco Papa asfaltowa na tekturze budowlanej Papa asfaltowa na folii lub taśmie aluminiowej Cement. Cement powszechnego użytku. Skład, wymagania i ocena zgodności. 225

226 Numer normy polskiej i odpowiadającej jej normy europejskiej i międzynarodowej PN-89/B Zmiany PN-B /A1:1996 PN-B /A2:1997 Tytuł normy Cementy specjalne. Cement hydrotechniczny PN-88/B PN- EN 196-1:1996 IDT EN 196-1:1994 Materiały budowlane. Woda do betonów i zapraw. Metody badania cementu. Oznaczenia wytrzymałości. PN- EN 196-3:1996 IDT EN 196-3:1994 Metody badania cementu. Oznaczanie czasów wiązania i stałości objętości PN-85/B Poprawki 1 BI 8/90 poz. 67 PN-EN 196-7:1997 IDT EN 196 7:1989 PN-B-06200:1997 PN-63/B PN-88/B Zmiany 1 BI 9/89 poz BI 12/90 poz BI 10/91 poz. 67 PN-63/B Zmiany 1 BI 6/67 poz. 87 PN-74/B Zaprawy budowlane. Badania cech fizycznych i wytrzymałościowych. Metody badania cementu. Sposoby pobierania i przygotowania próbek cementu Konstrukcje stalowe budowlane. Warunki wykonania i odbioru. Wymagania podstawowe. Konstrukcje stalowe z cienkościennych kształtowników profilowanych na zimno. Wymagania i badania techniczne przy odbiorze. Beton zwykły. Roboty betonowe i żelbetowe. Wymagania techniczne. Nieniszczące badania konstrukcji z betonu. Metoda ultradźwiękowa badania wytrzymałości betonu na ściskanie. PN-74/B Nieniszczące badania konstrukcji z betonu. Metoda sklerometryczna badania wytrzymałości betonu na ściskanie za pomocą młotka Schmidta typu N. PN-78/B PN-79/B Zmiany 1 BI 1/81 poz.1a 2 BI 6/82 poz.61 PN-86/B Poprawki 1 BI 6/87 poz. 52 Zmiany PN-B-06712/A1:1997 PN-69/B Nieniszczące badania konstrukcji z betonu. Badania radiograficzne. Kruszywo mineralne. Piasek do zapraw budowlanych. Kruszywa mineralne do betonu Izolacje bitumiczne. Wymagania i badania przy odbiorze PN-B-10702:1999 PN-86/C Zmiany 1 BI 1/88 poz. 1 2 BI 3/89 poz. 19 PN-71/H Zastąpiona częściowo przez PN-84/H w zakresie postanowień p.2.3 i p.3.2c Zmiany 1 BI 3/75 poz. 15 PN-71/H Wodociągi i kanalizacja. Zbiorniki. Wymagania i badania. Żywice epoksydowe. Metody badań. Postanowienia ogólne. Ochrona przed korozją. Klasyfikacja i określenie agresywności korozyjnej środowisk Ochrona przed korozją. Podział i oznaczenie warunków eksploatacji wyrobów metalowych zabezpieczonych malarskimi powłokami ochronnymi 226

227 Numer normy polskiej i odpowiadającej jej normy europejskiej i międzynarodowej PN-74/H PN-91/S PN-ISO :1998 IDT ISO :1991 PN-ISO /Ak:1998 PN-ISO :1998 IDT ISO :1991 PN-ISO /Ak:1998 Poprawki PN-ISO /Ak:1998/Ap1:1999 PN-89/H Zmiany PN-H /A1:1996 PN-82/H Poprawki 1 BI 4/91 poz BI 8/92 poz. 38 Zmiany 1 BI 4/84 poz.17 PN-70/H Tytuł normy Ochrona przed korozją. Ochrona czasowa metali. Nazwy i określenia Konstrukcje betonowe, żelbetowe i sprężone. Projektowanie Stal do zbrojenia betonu. Pręty gładkie Stal do zbrojenia betonu. Pręty gładkie. Dodatkowe wymagania stosowane w kraju. Stal do zbrojenia betonu. Pręty żebrowane. Stal do zbrojenia betonu. Pręty żebrowane.. Dodatkowe wymagania stosowane w kraju. Stal określonego zastosowania. Stal do zbrojenia betonu. Gatunki. Walcówka i pręty stalowe do zbrojenia betonu Ochrona przed korozją. Przygotowanie powierzchni stali, staliwa i żeliwa do malowania. Ogólne wytyczne PN-70/H Zastąpiona częściowo przez PN-ISO :1996 w zakresie przygotowania powierzchni stalowych Zmiany 1 BI 6/84 poz. 37 PN-71/H Zastąpiona częściowo przez PN-79/H w części dotyczącej postanowień w p.3.3 (dokumentacja techniczno-technologiczna) PN-84/H Ochrona przed korozją. Ocena przygotowania powierzchni stali i żeliwa do malowania Ochrona przed korozją. Malowanie konstrukcji stalowych. Wytyczne ogólne. Ochrona czasowa. Oczyszczanie. PN-EN ISO 1461:2000 IDT EN ISO 1461:1999 IDT ISO 1461:1999 PN-EN 288-1:1994 IDT EN 288-1:1992 PN-90/M PN-77/M PN-75/M PN-75/M PN-75/M PN-75/M PN-78/M PN-78/M PN-75/M PN-ISO :1994 IDT ISO :1979 Errata KNN 6/95 lp. 4. PN-ISO :1994 Powłoki cynkowe nanoszone na stal metodą zanurzeniową (cynkowanie jednostkowe). Wymagania i badania. Wymagania dotyczące technologii spawania metali i jej uznawanie. Postanowienia ogólne dotyczące spawania. Deskowania dla budownictwa monolitycznego. Deskowania uniwersalne. Terminologia, podział i główne elementy składowe. Spawalnictwo. Spawanie metali. Nazwy i określenia. Spawanie gazowe stali niskowęglowych i niskostopowych. Rowki do spawania. Spawanie łukowe elektrodami otulonymi stali węglowych i niskostopowych. Przygotowanie brzegów do spawania. Spawanie łukiem krytym stali węglowych i niskostopowych. Przygotowanie brzegów do spawania. Spawalnictwo. Spawanie w osłonie dwutlenku węgla lub mieszanek gazowych stali węglowych i niskostopowych. Przygotowanie brzegów do spawania. Spawalnictwo. Złącza spawane w konstrukcjach stalowych. Podział i wymagania. Wytyczne projektowania, wykonania i kontroli złączy zgrzewanych punktowo. Spawalnictwo. Wady złączy spawanych. Nazwy i określenia. Tolerancje w budownictwie. Podstawowe zasady oceny i określania. Tolerancje w budownictwie. Ogólne zasady utalania kryteriów odbioru, 227

228 Numer normy polskiej i odpowiadającej jej normy europejskiej i międzynarodowej IDT ISO :1986 PN-ISO 3443-:1994 IDT ISO :1988 PN-ISO :1994 IDT ISO :1989 PN-ISO 4464:1994 IDT ISO 4464:1980 Tytuł normy kontrola zgodności wymiarów z wymaganymi tolerancjami i kontrola statystyczna Metoda 1. Tolerancje w budownictwie. Ogólne zasady utalania kryteriów odbioru, kontrola zgodności wymiarów z wymaganymi tolerancjami i kontrola statystyczna Metoda 2. Tolerancje w budownictwie. Kontrola wymiarowa robót budowlanych. Tolerancje w budownictwie. Związki pomiędzy różnymi rodzajami odchyłek i tolerancji stosowanymi w wymaganiach. PN-ISO :1994 IDT ISO :1989 Tolerancje w budownictwie. Metody pomiaru budynków i elementów budowlanych. Metody i przyrządy. PN-ISO :1994 IDT ISO :1989 Tolerancje w budownictwie. Metody pomiaru budynków i elementów budowlanych. Usytuowanie punktów pomiarowych. PN-ISO 7077:1999 PN-IEC 800:1998 IDT IEC 800:1992 Metody pomiarowe w budownictwie. Zasady ogólne i metody weryfikacji zgodności wymiarowej. Przewody grzejne na napięcie znamionowe 300/500 V do ogrzewania pomieszczeń i zapobiegania oblodzeniu Inne dokumenty i ustalenia techniczne - Warunki Techniczne Wykonania i Odbioru Robót Budowlano Montażowych Instrukcje ITB /72 Instrukcja stosowania powłok poliestrowych do ochrony betonu przed korozją /72 Instrukcja stosowania powłok epoksydowych do ochrony betonu przed korozją /82 Instrukcja zabezpieczania przed korozją konstrukcji betonowych i żelbetowych /91 Zabezpieczanie przed korozją stalowych konstrukcji budowlanych. 228

229 WWiO-06 SIECI, INSTALACJE I URZĄDZENIA TECHNOLOGICZNE Nazwy i kody robót według kodu numerycznego słownika głównego Wspólnego Słownika Zamówień (CPV) Grupa robót Roboty budowlane w zakresie wznoszenia kompletnych obiektów budowlanych lub ich części oraz roboty w zakresie inżynierii ściekowej i wodnej Klasa robót Roboty budowlane w zakresie budowy rurociągów, linii komunikacyjnych i elektroenergetycznych, autostrad, dróg, lotnisk i kolei, wyrównywanie terenu Klasa robót Roboty instalacyjne Kategoria robót Roboty budowlane w zakresie budowy rurociągów, ciągów komunikacyjnych i linii elektroenergetycznych w tym: Kładzenie rurociągów Wstęp Przedmiot WWiO Przedmiotem niniejszych Warunków Wykonania i Odbioru Robót są wymagania dotyczące wykonania i odbioru robót budowlanych związanych z wykonaniem sieci, instalacji i urządzeń technologicznych na poszczególnych składowiskach odpadów, w ramach Kontraktu nr III Zamknięcie i rekultywacja składowisk odpadów Zakres stosowania WWiO Niniejsze Warunki Wykonania i Odbioru Robót są stosowane jako dokument dostarczony przez Zamawiającego w ramach Specyfikacji Istotnych Warunków Zamówienia (SIWZ), zawierający zbiór wymagań, które są niezbędne do określenia wymaganego standardu i jakości wykonanych robót określonych w pkt Ustalenia zawarte w niniejszych WWiO dotyczą projektowania i wykonania robót budowlanych w zakresie sieci, instalacji i montażu urządzeń technologicznych na terenie 13 składowisk odpadów, w ramach niżej wymienionych zadań Kontraktu nr III: a) Zadanie nr 1/KIII: Zamknięcie i rekultywacja składowiska odpadów w Trzebani, gm. Osieczna, b) Zadanie nr 2/KIII: Zamknięcie i rekultywacja składowiska odpadów w Długich Nowych, gm. Święciechowa, c) Zadanie nr 3/ KIII: Zamknięcie i rekultywacja składowiska odpadów w Rawiczu, gm. Rawicz, d) Zadanie nr 4/ KIII: Zamknięcie i rekultywacja składowiska odpadów w Czerwonej Wsi, gm. Krzywiń, e) Zadanie nr 5/KIII: Zamknięcie i rekultywacja składowiska odpadów w Dalabuszkach, gm. Gostyń, f) Zadanie nr 6/ KIII: Zamknięcie i rekultywacja składowiska odpadów w Wydawach, gm. Poniec, g) Zadanie nr 7/ KIII: Zamknięcie i rekultywacja składowiska odpadów w Sowinach, gm. Bojanowo, 229

230 h) Zadanie nr 8/ KIII: Zamknięcie i rekultywacja składowiska odpadów w Koszanowie, gm. Śmigiel, i) Zadanie nr 9/KIII: Zamknięcie i rekultywacja składowiska odpadów w Karcu, gm. Krobia, j) Zadanie nr 10/KIII: Zamknięcie i rekultywacja składowiska odpadów w Czeluścinie, gm. Pępowo, k) Zadanie nr 11/KIII: Zamknięcie i rekultywacja składowiska odpadów w Krzemieniewie, gm. Krzemieniewo, l) Zadanie nr 12/KIII: Zamknięcie i rekultywacja składowiska odpadów w Moraczewie, gm. Rydzyna, m) Zadanie nr 13/KIII: Zamknięcie i rekultywacja składowiska odpadów w Brenno Pole, gm. Wijewo Zakres robót objętych WWiO Zakres robót obejmuje wykonanie następujących sieci, instalacji i urządzeń technologicznych związanych z rekultywacją poszczególnych składowisk odpadów, w ramach Kontraktu nr III: - instalacje odgazowania składowiska odpadów: studnie odgazowujące, sieci gazowe, pochodnie do spalania biogazu, - przewody grawitacyjne do odprowadzenia ścieków deszczowych do zbiorników wód deszczowych, - sieci kanalizacji deszczowej odprowadzenia wód deszczowych do rowu melioracyjnego, - armatura stanowiąca wyposażenie zbiorników wód deszczowych Określenia podstawowe Określenia podstawowe podane w niniejszych WWiO są zgodne z obowiązującymi odpowiednimi normami i określeniami zawartymi w Część ogólna dotycząca warunków wykonania i odbioru robót budowlanych WYROBY BUDOWLANE Ogólne wymagania dotyczące wyrobów budowlanych (materiałów, urządzeń) zostały określone w punkcie Do wykonania robót należy stosować materiały zgodne z Dokumentacją Projektową, m.in: - rury i kształtki ciśnieniowe do zgrzewania doczołowego z PE 100 SDR 17, PE DN 50mm, PE DN 100mm, - rury osłonowe ze stali DN 200, - zawory gazowe DN 50 i DN 100, - studzienki odgazowujące z rur drenarskich perforowanych PE-HD, wyposażone w biofiltr, - pochodnie do spalania biogazu, - rury i kształtki kanalizacyjne PVC klasy N, - prefabrykowane płyty pokrywowe, - prefabrykowane studnie żelbetowe, - włazy kanałowe żeliwne, 230

231 - stopnie żeliwne, - beton B15, beton B10, - zaprawa cementowa, - piasek na podsypki, - środki izolacyjne wodochronne - szybkowiążący środek uszczelniający, żywica epoksydowa dwuskładnikowa do powłok wewnętrznych, emulsja bitumiczna do powłok zewnętrznych. Wszystke elementy sieci gazowej i kanalizacji deszczowej (rury, kształtki, armatura) należy wykonać z zachowanem następujących parametrów: - sztywność obwodowa dla rur: SN 8 kn/m 2 wg normy ISO9969, dla rur i kształtek - chropowatość bezwzględna powierzchni wewnętrznych (wsp. k = 0,1 mm), - najwyższa szczelność i trwałość oraz odporność chemiczna połączeń, - posiadanie odpowiednich aprobat technicznych i dopuszczeń do stosowania, atestów higienicznych (deklarację zgodności wydaną przez dostawcę) na cały asortyment rur i kształtek oraz armatury użytych do budowy. Wymagane jest trwałe fabryczne oznakowanie wyrobów dla stwierdzenia, że deklaracja zgodności dotyczy konkretnej partii dostawy SPRZĘT. Ogólne wymagania dotyczące stosowania sprzętu budowlanego podano w pkt Sprzęt budowlany powinien odpowiadać pod względem typów i ilości wymaganiom zawartym w PZJ oraz projekcie organizacji robót, zaakceptowanym przez Inżyniera. Do wykonania robót będących przedmiotem niniejszych WWiO należy stosować m.in. następujący sprzęt: - aparaty do zgrzewania rur PE, - żuraw do montażu rur i studni żelbetowych, - ubijak spalinowy TRANSPORT. Ogólne wymagania dotyczące środków transportu podano w pkt Do transportu materiałów, sprzętu budowlanego i urządzeń należy stosować m.in. następujące środki transportu: - samochód skrzyniowy, - samochód dostawczy WYKONANIE ROBÓT Ogólne warunki wykonania robót Ogólne warunki wykonania robót podano w pkt

232 Wykonawca robót jest odpowiedzialny za jakość ich wykonania oraz zgodność robót z Dokumentacją Projektową, WWiO i obowiązującymi normami. Ponadto Wykonawca wykona roboty zgodnie z poleceniami Inżyniera.. Wykonawca przedstawi Inżynierowi do akceptacji zarys metodologii robót i harmonogram robót uwzględniający wszystkie warunki, w jakich będą wykonywane sieci, instalacje i urządzenia technologiczne Roboty przygotowawcze. Projektowaną oś przewodu należy wyznaczyć w terenie przez geodetę z uprawnieniami. Oś przewodu wyznaczyć w sposób trwały i widoczny, z założeniem ciągu reperów roboczych. Punkty na osi trasy należy oznaczyć za pomocą drewnianych palików, tzw. kołków osiowych z gwoździami. Kołki osiowe należy wbić na każdym załamaniu trasy, a na odcinkach prostych co m. Na każdym prostym odcinku należy utrwalić co najmniej 3 punkty. Kołki świadki wbija się po dwóch stronach wykopu, tak aby istniała możliwość odtwarzania jego osi podczas prowadzenia robót. W terenie zabudowanym repery robocze należy osadzić w ścianach budynków w postaci haków lub bolców. Ciąg reperów roboczych należy nawiązać do reperów sieci państwowej Układanie rurociągów Rurociągi układane w ziemi winny mieć podłoże naturalne stanowiące nienaruszony rodzimy grunt sypki, naturalnej wilgotności o wytrzymałości powyżej 0.05 MPa wg PN 86/B dające się wyprofilować wg kształtu spodu przewodu ( w celu zapewnienia jego oparcia na dnie wzdłuż długości na 1/4 obwodu) nie wykazujące zagrożenia korozyjnego. Grubości warstwy zabezpieczającej naturalne podłoże przed naruszeniem struktury gruntu powinna wynosić 0.2 m. Odchylenia grubości warstwy nie powinno przekraczać +/ 3 cm. Zdjęcie tej warstwy powinny być wykonane bezpośrednio przed ułożeniem przewodu. Rurociągi i kanały należy układać na podsypce z pospółki o miąższości nie mniej niż 30 cm na całej szerokości dna wykopu. Stopień zagęszczenia podsypki I S = Podsypka powinna sięgać do wysokości 0.2 dz od zewnętrznego obrysu dna rury. Rurociągi wykonać zgodnie z normami PN-92/B-01706, PN-92/B-01707; PN-B-10725:1997, PN-B-10729: 1999 i PN-EN 1610:2002. Wszelkie roboty należy wykonywać po uprzednim ewentualnym odwodnieniu wykopów. Rury muszą być układane swobodnie na dnie wykopu. Do czasu przeprowadzenia próby na szczelność i odbioru miejsca połączeń muszą pozostać nie zasypane. Zmiany kierunku trasy zarówno w poziomie jak i w pionie rurociągów ze zwojów należy wykonać poprzez wygięcie rurociągu, przy zachowaniu odpowiednich promieni gięcia dla danej średnicy rury. Zasady układania rurociągów z PE i PVC.: - Przewody PE i PVC można układać przy temperaturze od 0 C do +30 C, jednak warunki optymalne to temperatury od +5 C do +15 C ze wzgl ędu na kruchość tworzywa w niższych temperaturach oraz znaczną rozszerzalność liniową w wyższych temperaturach. - Rury można posadowić na wyrównanym podłożu, jeżeli występuje ono w gruntach piaszczysto-gliniastych lub żwirowych bez kamieni. Przestrzeń wykopu w obrębie przewodu rurowego należy wypełnić gruntem piaszczystym nie zawierającym kamieni. - Do wypełnienia przestrzeni nie może być stosowany piasek pylasty, grunty spoiste, organiczne oraz grunty zamarznięte. W takich przypadkach dokonać wymiany gruntu. 232

233 - Wypełnienie przestrzeni w obrębie przewodu rurowego polega na usypaniu na dnie wykopu (przed położeniem rury) warstwy gruntu niewiążącego o grubości co najmniej 10cm średnicy zewnętrznej rury oraz warstwy grubości co najmniej 10 cm nad rurą. - Ziemia w obrębie przewodu powinna być starannie zagęszczona. Ważne jest dobre zagęszczenie materiału wypełniającego w bocznych strefach przewodu, gdyż zabezpiecza to rurę przed deformacją na skutek występujących nacisków statycznych i dynamicznych. - Przy wypełnianiu pozostałej części wykopu należy zwracać uwagę, aby pierwsza warstwa ziemi (pochodząca z wykopów) o grubości co najmniej 20 cm nie zawierała kamieni. - Przy układaniu należy zwracać uwagę, aby rury nie były zdeformowane i uszkodzone oraz aby leżały całą płaszczyzną na usypanej warstwie materiału wypełniającego. - Należy zwracać uwagę na odpowiednie zabezpieczenie kamieni znajdujących się na ścianach wykopu oraz na wystarczający odstęp składowanego urobku od brzegu wykopu gdyż spadające kamienie mogą uszkodzić rurę Zasypka i zagęszczenie gruntu. Przed zasypaniem dna wykopu należy osuszyć i oczyścić z zanieczyszczeń pozostałych po montażu przewodu. Użyty materiał i sposób zasypania przewodu nie powinien spowodować uszkodzenia ułożonego przewodu i obiektów na przewodzie oraz izolacji wodoszczelnej. Grubości warstwy ochronnej zasypu strefy niebezpiecznej ponad wierzch przewodu powinna wynosić co najmniej 0.5 m. Materiałem zasypu w obrębie strefy niebezpiecznej powinny być grunt nieskalisty, bez grud i kamieni, mineralny, sypki, drobno- lub średnioziarnisty wg PN- 86/B (Grunty budowlane. Określenia, symbole, podział i opis gruntów). Materiał zasypu powinien być zagęszczony ubijakiem po obu stronach przewodu, ze szczególnym uwzględnieniem wykopu pod złącza. Najistotniejsze jest zagęszczenie i podbicie gruntu w tzw. pachwinach przewodu. Podbijanie należy wykonać ubijakiem po obu stronach przewodu zgodnie z PN-B-06050:1999 (Geotechnika. Roboty ziemne. Wymagania ogólne). Zasypkę wykopu powyżej warstwy ochronnej dokonuje się gruntem rodzimym warstwami z jednoczesnym zagęszczeniem Roboty instalacyjne montażowe. Przewody należy układać zgodnie z wymogami normy. Technologia układania przewodów powinna zapewnić utrzymanie trasy spadków zgodnie z Dokumentacją Projektową. Dla zapewnienia odpowiedniego ułożenia przewodu zgodnie z projektowaną osią, przez punkty osiowo trwałe oznakowane na ławach celowniczych należy przeciągnąć sznurek lub drut, na którym zawieszony jest ciężarek pionu między dwoma celowniczymi. Spadek przewodu należy kontrolować za pomocą niwelatora w odniesieniu do reperów stałych znajdujących się poza wykopem oraz reperów pomocniczych, które mogą stanowić np. kołki drewniane wbite w dno wykopu. Przed opuszczeniem rur do wykopu należy sprawdzić, czy nie mają one widocznych uszkodzeń powstałych w czasie transportu i składowania. Ponadto rury należy starannie oczyścić, zwracając szczególną uwagę na kielichy i bose końce rur. Rury uszkodzone należy usunąć i zmagazynować poza strefą montażową. Rury opuszczać do wykopu powoli i ostrożnie, mechanicznie za pomocą krążków, wielokrążków lub dźwigów. Niedopuszczalne jest wrzucanie rur do wykopu. Rury ciężkie, opuszczane mechanicznie, należy umieszczać we właściwym położeniu, gdy są podwieszone i dopiero wówczas zwolnić podwieszenie. Opuszczanie odcinków przewodów do wykopu powinno być prowadzone na przygotowane i wyrównane do spadku podłoże. 233

234 Każda rura powinna być ułożona zgodnie z projektowaną osią i spadkiem przewodu oraz ściśle przylegać do podłoża na całej swej długości o co najmniej 1/4 obwodu symetrycznie do swej osi. Dla wykonania złączy przewodów należy wykonać w wykopie odpowiednie gniazda (podkopy). Wymiary gniazd należy dostosować do średnicy i rodzaju złączy. Odchylenie osi ułożonego przewodu od ustalonego kierunku osi przewodu nie może przekraczać +/- 2 cm Różnice rzędnych ułożonego przewodu od przewidzianych w Dokumentacji Projektowej nie mogą w żadnym punkcie przewodu przekroczyć +/- 2 cm i nie mogą powodować na odcinku przewodu przeciwnego spadku ani jego zmniejszenia do zera. Załamanie przewodu w planie przy zmianie kierunku trasy powinno być dokonane przy pomocy odpowiednich łuków. Dopuszczalny kąt w pionie lub poziomie na połączeniu rur nie powinien przekraczać 2º (tangens kąta skrzyżowania 0,035). Zabezpieczenie przewodów przed przemieszczeniem się w planie i pionie należy wykonać za pomocą bloków oporowych zgodnie z Dokumentacją Projektową. Są to bloki betonowe prefabrykowane lub też wykonane na miejscu z betonu lanego klasy B-15. Bloki oporowe odizolować od przewodów warstwą papy bitumicznej. Ściany oporowe bloków powinny przylegać do nienaruszonego gruntu i zapewnić stateczność bloku. Powierzchnię bloków należy izolować przed korozją bitizolem 2R+P Montaż przewodów. Przewody z PE i PVC montować w temperaturze otoczenia od 0 o C do 30 o C, jednakże z uwagi na zmniejszoną elastyczność tego materiału w niskich temperaturach, zaleca się wykonywać połączenia w temperaturze nie niższej niż + 5 o C. Elementy wykonane z PVC mogą być łączone, oprócz elementów z PVC, również z elementami wykonanymi z innych materiałów jak: stal, PE i inne. Łączenia wykonywać za pomocą złącz: - kielichowych z pierścieniem gumowym (elementy z PVC), - kielichowych z pierścieniem gumowym, (specjalną wkładką i kształtkami przejściowymi elementy z PVC z elementami z żeliwa), - kielichowo kołnierzowych z pierścieniami i uszczelkami gumowymi (elementy z PVC z elementami z stali), - kielichowych klejone (elementy z PVC), - nasuwkowych z pierścieniem gumowym (elementy z PVC), - nasuwkowych klejone (elementy z PVC), - kielichowych blokujących (elementy z PVC z elementami z PE ). Wszystkie połączenia powinny być tak wykonane, aby była zapewniona ich szczelność. Szczegółowe warunki montażu różnych rodzajów złącz, w szczególności połączenia elementów z PVC z elementami z innych materiałów, są podawane przez producentów wyrobów z PVC Metody łączenia rur i kształtek PE Należy stosować generalną zasadę, że przy zgrzewaniu rur i kształtek PE obowiązują procedury podane przez ich producentów Zgrzewanie czołowe Zgrzewanie czołowe należy przeprowadzić dla rur i kształtek o średnicach większych lub równych od 63 mm. Wszystkie parametry zgrzewania rur polietylenowych muszą być podane przez producenta rur w instrukcji montażu. Dla uzyskania poprawnie wykonanego złącza, należy oprócz przestrzegania ww. zasad zwrócić uwagę na: 234

235 - prostopadłe do osi obcięcie końcówek rur i ich oczyszczenie ze strzępów obrzynek, - zgrzewanie rury o tej samej średnicy i tych samych grubościach ścianek, - dokładne wyrównanie końcówek łączonych rur tuż przed zgrzewaniem, - temperaturę w czasie zgrzewania końców rur - w granicach C (PE), - bezwzględne przestrzeganie czystości łączonych powierzchni (czół) rur, (niedopuszczalne jest np. dotknięcie palcem), - współosiowość (owalizację należy usunąć stosując nakładki mocujące w zgrzewarce), - utrzymanie w czystości płyty grzewczej, poprzez usuwanie zanieczyszczeń tylko za pomocą drewnianego skrobaka i papieru zwilżonego alkoholem, - czas usunięcia płyty grzejnej przed dociskiem końcówek rury był możliwie krótki ze względu na dużą wrażliwość na utlenienie (PE), - siłę docisku w czasie dogrzewania, aby była bliska zeru, - siłę docisku w czasie chłodzenia złącza po jego zgrzaniu, aby była utrzymywana na stałym poziomie, a w szczególności w temperaturze powyżej 100 C kiedy zachodzi krystalizacja materiału, w związku z tym, chłodzenie złącza powinno odbywać się w sposób naturalny bez przyśpieszania. Inne parametry zgrzewania takie jak: - siła docisku przy rozgrzewaniu i właściwym zgrzewaniu powierzchni, - czas rozgrzewania, - czas dogrzewania, - czas zgrzewania i chłodzenia. powinny być ściśle przestrzegane wg instrukcji producenta. Po zakończeniu zgrzewania czołowego i zdemontowaniu urządzenia zgrzewającego należy skontrolować miejsce zgrzewania. Kontrola polega na pomierzeniu wymiarów nadlewu (szerokości i grubości) i oszacowaniu wartości tych odchyleń. Wartości te nie powinny przekraczać dopuszczalnych odchyleń podanych przez danego producenta Połączenia mechaniczne Stosowane są głównie przy połączeniach PE/stal, gdy łączy się rurę stalową z PE. Stosowane mogą być również przy połączeniach rur PE z armaturą stalową. Należy stosować połączenia kołnierzowe uszczelniając je płaskimi uszczelkami z kauczuku butylowego lub kauczuku polichloroprenowego Warunki szczegółowe wykonania robót Roboty ziemne pod sieci i instalacje technologiczne należy wykonać zgodnie z WWiO-02 Roboty ziemne Rurociągi technologiczne. Przewody gazowe instalacji odgazowania składowiska odpadów należy wykonywać ze spadkami w stronę odwadniaczy, wg wytycznych szczegółowych dla poszczególnych obiektów określonych w Dokumentacji Projektowej. Wszystkie zasuwy odcinające przewidziano do zabudowy w ziemi z przedłużonym trzpieniem i skrzynką uliczną. 235

236 Instalacja pochodni do spalania biogazu Celem doboru pochodni do spalania biogazu, Wykonawca wykona uproszczoną analizę zasobności złoża w biogaz dla poszczególnych składowisk odpadów, dla których przewidziane jest wyposażenie w przedmiotową instalację. Koszt wykonania w/w analizy Wykonawca winien ująć w cenie instalacji. Montaż instalacji należy wykonać zgodnie z wytycznymi producenta urządzenia Studnie odgazowujące Studnie odgazowujące z rur drenarskich PE-HD należy wykonać poprzez odwierty montażowe, zgodnie z szczegółowymi wytycznymi określonymi w Dokumentacji Projektowej KONTROLA JAKOŚCI ROBÓT Ogólne zasady Ogólne zasady kontroli jakości robót podano w pkt Kontrola jakości materiałów Wszystkie materiały do wykonania robót muszą odpowiadać wymaganiom WWiO i Dokumentacji Projektowej oraz muszą posiadać świadectwa jakości producentów i uzyskać akceptację Inżyniera Kontrola jakości wykonania robót Kontrola jakości wykonania robót polega na sprawdzeniu zgodności wykonania robót z Dokumentacją Projektową, WWiO i poleceniami Inżyniera. Kontroli jakości podlega wykonanie: Kontrolę jakości robót montażowych należy przeprowadzić zgodnie z wymaganiami norm PN-B-10725:1997, PN-EN :1999 i PN-EN Należy przeprowadzić następujące badania: a) zgodności z Dokumentacją Projektową, b) materiałów zgodnie z wymaganiami norm c) ułożenia przewodów: - głębokości ułożenia przewodu, - ułożenia przewodu na podłożu, - odchylenia osi przewodu, - odchylenia spadku, - zmiany kierunków przewodów, - zabezpieczenia przewodu przy przejściach przez przeszkody, - zabezpieczenia przewodu przed zamarzaniem, - zabezpieczenia przed korozją części metalowych, - kontrola połączeń przewodów, - kontrola izolacji d) układania przewodu w rurach ochronnych, 236

237 e) szczelności przewodu. f) sprawdzenia działania instalacji pochodni Wykonawca powinien przedłożyć Inżynierowi wszystkie próby i atesty gwarancji producenta dla stosowanych materiałów, że zastosowane materiały spełniają wymagane normami warunki techniczne OBMIAR ROBÓT. Ogólne wymagania dotyczące obmiaru robót podano w pkt Roboty objęte niniejszymi WWiO obmierza się w następujących jednostkach miary - mb rurociągu, na podstawie Dokumentacji Projektowej i pomiaru w terenie, - kpl instalacji pochodni do spalania biogazu, - szt studnie odgazowujące ODBIÓR ROBÓT. Ogólne zasady odbioru robót podano w pkt Przedmiotem odbiorów i badań powinny być w szczególności: - zgodność wykonania z WWiO i Dokumentacją Projektową, - materiał rurociągu (klasa sztywności rur), - dno wykopu (na zgodność cech mechanicznych gruntu rodzimego z przyjętym w projekcie), - posadowienie rurociągu (wykonanie podłożą pod rurę wraz z zagęszczeniem), - połączenia przewodów, - dla połączeń zgrzewanych rur PEHD każdy zgrzew musi być rejestrowany w karcie kontrolnej zgrzewu i podlega akceptacji Inżyniera, - izolacje przewodów, - szczelność przewodów (próby na eksfiltrację i infiltrację rurociągu), - szczelność rurociągów tłocznych- próba wodna, - obsypka rurociągu, (materiał, wskaźnik zagęszczenia), - zasypka wykopów (materiał, wskaźnik zagęszczenia ), - montaż pochodni do spalania biogazu. Odbioru robót rurociągów i instalacji technologicznych należy przeprowadzić w oparciu o następujące normy: PN-EN 1610 (Budowa i badania przewodów kanalizacyjnych) Odbioru robót na rurociągach technologicznych tłocznych należy przeprowadzić w oparciu o następujące normy: PN-EN 579:2001 Systemy przewodowe z tworzyw sztucznych -- Rury z polietylenu sieciowanego (PE-X) -- Oznaczanie stopnia usieciowania metodą ekstrakcji rozpuszczalnikiem. PN-91/M Gazociągi i instalacje gazownicze -- Skrzyżowania gazociągów z przeszkodami terenowymi Wymagania; Zastępuje: PN-87/M PN-90/M Gazociągi i instalacje gazownicze -- Obliczenia wytrzymałościowe Zastępuje: BN-73/

238 PN-92/M Gazociągi i instalacje gazownicze -- Próby rurociągów Zastępuje: PN- 90/M PN-EN :2004 Systemy dostawy gazu - Gazociągi o maksymalnym ciśnieniu roboczym do 16 bar - Ogólne zalecenia funkcjonalne PN-EN :2004 Systemy dostawy gazu - Gazociągi o maksymalnym ciśnieniu roboczym do 16 bar - Szczegółowe wymagania funkcjonalne dotyczące polietylenu (MOP do 10 bar) PN-69/B Gazownictwo -- Źródła gazu i obiekty technologiczne oraz gazociągi i ich uzbrojenie -- Oznaczenia na planach i mapach Zastępuje: PN-65/B PN-91/M Gazociągi i instalacje gazownicze -- Skrzyżowania gazociągów z przeszkodami terenowymi -- Wymagania Zastępuje: PN-87/M PN-90/M Gazociągi i instalacje gazownicze -- Obliczenia wytrzymałościowe Zastępuje: BN-73/ PN-92/M Gazociągi i instalacje gazownicze -- Próby rurociągów Zastępuje: PN- 90/M PN-M-34511:1994 Gazociągi i instalacje gazownicze -- Reduktory o przepustowości do 60 m3/h na ciśnienie średnie -- Wymagania i badania OPIS SPOSOBU ROZLICZENIA ROBÓT - PODSTAWA PŁATNOŚCI Ogólne wymagania Ogólne wymagania dotyczące płatności podano w pkt Opis sposobu rozliczenia robót tymczasowych i prac towarzyszących Roboty tymczasowe i prace towarzyszące nie zostały ujęte w Wykazie Cen jako wydzielone pozycje i nie podlegają bezpośrednio rozliczeniu finansowemu. Cena wykonania robót tymczasowych i prac towarzyszących winna być uwzględniona w cenie ryczałtowej wykonania robót budowlanych ujętych w Wykazie Cen DOKUMENTY ODNIESIENIA Podstawą do wykonania robót jest Dokumentacja Projektowa, WWiO, normy oraz inne dokumenty i ustalenia techniczne Normy Numer normy polskiej i odpowiadającej jej normy europejskiej i międzynarodowej PN-92/B Zmiany PN-92/B-01706/Az1:1999 PN-92/B PN-85/B Poprawki 1 BI 8/90 poz. 67. PN-88/B PN-B-24620:1998 PN-B-24625:1998 Tytuł normy Instalacje wodociągowe. Wymagania w projektowaniu. Instalacje kanalizacyjne. Wymagania w projektowaniu. Zaprawy budowlane. Badanie cech fizycznych i wytrzymałościowych Materiały budowlane. Woda do betonów i zapraw. Lepiki, masy i roztwory asfaltowe stosowane na zimno. Lepik asfaltowy i asfaltowo-polimerowy z wypełniaczami stosowane na gorąco 238

239 PN-88/B Zmiany 1 BI 9/89 poz BI 12/90 poz BI 10/91 poz. 67 PN-B-19701:1997 PN-B-10725:1997 PN-EN 1610:2002 PN-B-10729: 1999 PN-64/H PN-EN 124:2000 IDT EN 124:1994 PN-EN 752-1:2000 PN-EN 752-2:2000 PN-EN 752-3:2000 PN-EN :1999 IDT EN :1997 PN-EN ISO 161-1:1996 IDT ISO 161-1:1978 PN-81/C Zmiany 1 BI 1/90 poz. 1 PN-80/C Zmiany 1 BI 1/90 poz. 1 PN-C-89207:1997 PN-93/C PN-C-8922:1997 PN-EN :1999 IDT EN :1998 PN-C-8921:1998 PN-EN :2003 (U) PN-C-8922:1997 PN-EN :2002(U) PN-EN :2002(U) PN-EN :2002(U) PN-70/H Zastąpiona częściowo przez PN-ISO :1996 w zakresie przygotowania powierzchni stalowych Zmiany 1 BI 6/84 poz. 37 Beton zwykły. Cement. Cement powszechnego użytku. Skład, wymagania i ocena zgodności. Wodociągi. Przewody zewnętrzne. Wymagania i badania. Budowa i badania przewodów kanalizacyjnych. Kanalizacja. Studzienki kanalizacyjne. Stopnie żeliwne do studzienek kontrolnych. Zwieńczenia wpustów i studzienek kanalizacyjnych do nawierzchni dla ruchu pieszego i kołowego. Zewnętrzne systemy kanalizacyjne. Pojęcia ogólne i definicje. Zewnętrzne systemy kanalizacyjne. Wymagania. Zewnętrzne systemy kanalizacyjne. Planowanie. Systemy przewodowe z tworzyw sztucznych. Podziemne bezciśnieniowe systemy przewodowe z polipropylenu (PP) do odwadniania i kanalizacji. Wymagania dotyczące rur, kształtek i systemu. Rury z tworzyw termoplastycznych do transportowania płynów. Nominalne średnice zewnętrzne i nominalne ciśnienia (układ metryczny). Kształtki kanalizacyjne z nieplastyfikowanego polichlorku winylu Rury kanalizacyjne z nieplastyfikowanego polichlorku winylu Rury z tworzyw sztucznych. Rury ciśnieniowe z polipropylenu PP-H, PP-B, PP-R. Rury i kształtki z tworzyw sztucznych. Sprawdzanie wymiarów. Rury z tworzyw termoplastycznych do przesyłania płynów. Wymiary. Systemy przewodowe z tworzyw sztucznych. Podziemne bezciśnieniowe systemy przewodowe z niezmiękczonego polichlorku winylu. (PVC-U) do odwadniania i kanalizacji. Wymagania dotyczące rur, kształtek i systemu. Rury z tworzyw sztucznych. Rury drenarskie karbowane z niezmiękczonego polichlorku winylu. (PVC-U). Ciśnieniowe, podziemne i naziemne systemy przewodów rurowych z tworzyw sztucznych do ogólnego stosowania, kanalizacji deszczowej i ściekowej. Polietylen (PE). Część 2: Rury Rury z tworzyw termoplastycznych do przesyłania płynów. Wymiary. Rury i kształtki kanalizacyjne kielichowe z rur stalowych nierdzewnych ze szwem wzdłużnym. Część 1: Wymagania, badania, sterowanie jakością Rury i kształtki kanalizacyjne kielichowe z rur stalowych nierdzewnych ze szwem wzdłużnym. Część 2: System S. Wymiary. Rury i kształtki kanalizacyjne kielichowe z rur stalowych nierdzewnych ze szwem wzdłużnym. Część 3: System X. Wymiary. Ochrona przed korozją. Ocena przygotowania powierzchni stali i żeliwa do malowania PN-71/H Zastąpiona częściowo przez PN-79/H w części dotyczącej postanowień w p.3.3 (dokumentacja techniczno-technologiczna) PN-84/H PN-EN 579:2001 Ochrona przed korozją. malowanie konstrukcji stalowych. wytyczne ogólne. Ochrona czasowa. Oczyszczanie. Systemy przewodowe z tworzyw sztucznych -- Rury z polietylenu 239

240 PN-91/M PN-90/M PN-92/M PN-EN :2004 PN-EN :2004 PN-69/B PN-91/M PN-90/M PN-92/M sieciowanego (PE-X) -- Oznaczanie stopnia usieciowania metodą ekstrakcji rozpuszczalnikiem. Gazociągi i instalacje gazownicze -- Skrzyżowania gazociągów z przeszkodami terenowymi Wymagania; Zastępuje: PN-87/M Gazociągi i instalacje gazownicze -- Obliczenia wytrzymałościowe Zastępuje: BN-73/ Gazociągi i instalacje gazownicze -- Próby rurociągów Zastępuje: PN- 90/M Systemy dostawy gazu - Gazociągi o maksymalnym ciśnieniu roboczym do 16 bar - Ogólne zalecenia funkcjonalne Systemy dostawy gazu - Gazociągi o maksymalnym ciśnieniu roboczym do 16 bar - Szczegółowe wymagania funkcjonalne dotyczące polietylenu (MOP do 10 bar) Gazownictwo -- Źródła gazu i obiekty technologiczne oraz gazociągi i ich uzbrojenie -- Oznaczenia na planach i mapach Zastępuje: PN-65/B Gazociągi i instalacje gazownicze -- Skrzyżowania gazociągów z przeszkodami terenowymi -- Wymagania Zastępuje: PN-87/M Gazociągi i instalacje gazownicze -- Obliczenia wytrzymałościowe Zastępuje: BN-73/ Gazociągi i instalacje gazownicze -- Próby rurociągów Zastępuje: PN- 90/M PN-M-34511:1994 Gazociągi i instalacje gazownicze -- Reduktory o przepustowości do 60 m3/h na ciśnienie średnie -- Wymagania i badania Inne dokumenty i ustalenia techniczne DIN 4034 cz. 1 i 2 Studzienki z prefabrykatów betonowych i żelbetowych. Elementy studzienek kanalizacyjnych i drenażowych. Wymiary, warunki techniczne dostaw. Warunki Techniczne Wykonania i Odbioru Robót Budowlano - Montażowych 240

241 WWiO-07 ROBOTY W ZAKRESIE BUDOWY LINII ENERGETYCZNYCH Nazwy i kody robót według kodu numerycznego słownika głównego Wspólnego Słownika Zamówień (CPV) Grupa robót Roboty budowlane w zakresie wznoszenia kompletnych obiektów budowlanych lub ich części oraz roboty w zakresie inżynierii lądowej i wodnej Klasa robót Roboty budowlane w zakresie budowy rurociągów, linii komunikacyjnych i elektroenergetycznych, autostrad, dróg, lotnisk i kolei, wyrównywanie terenu Kategoria robót: Roboty budowlane w zakresie budowy linii energetycznych Roboty pomocnicze w zakresie linii energetycznych WSTĘP Przedmiot WWiO. Przedmiotem niniejszych Warunków Wykonania i Odbioru Robót są wymagania dotyczące wykonania i odbioru robót budowlanych elektrycznych ziemnych, które zostaną wykonane w ramach Kontraktu nr III Zamknięcie i rekultywacja składowisk odpadów Zakres stosowania WWiO Niniejsze Warunki Wykonania i Odbioru Robót są stosowane jako dokument dostarczony przez Zamawiającego w ramach Specyfikacji Istotnych Warunków Zamówienia (SIWZ), zawierający zbiór wymagań, które są niezbędne do określenia wymaganego standardu i jakości wykonanych robót określonych w pkt Ustalenia zawarte w niniejszych WWiO dotyczą projektowania i wykonania robót budowlanych w zakresie sieci, instalacji i montażu urządzeń technologicznych na terenie 13 składowisk odpadów, w ramach niżej wymienionych zadań Kontraktu nr III: Zakres robót objętych WWiO. Ustalenia zawarte w niniejszych WWiO dotyczą projektowania i wykonania robót budowlanych w zakresie robót elektrycznych w ramach zadań objętych Kontraktem nr III. W zakres robót wchodzi: - budowa linii kablowej zasilającej pochodnię do spalania biogazu oraz montaż lamp oświetleniowych placu, na którym zlokalizowana jest pochodnia, na terenie składowisk odpadów objętych następującymi zadaniami: a) Zadanie nr 3/KIII: Zamknięcie i rekultywacja składowiska odpadów w Rawiczu, gm. Rawicz, b) Zadanie nr 5/KIII: Zamknięcie i rekultywacja składowiska odpadów w Dalabuszkach, gm. Gostyń, c) Zadanie nr 8/KIII: Zamknięcie i rekultywacja składowiska odpadów w Koszanowie, gm. Śmigiel. 241

242 Określenia podstawowe. Określenia podane w niniejszych WWiO są zgodne z obowiązującymi odpowiednimi normami, Przepisami Budowy Urządzeń Elektroenergetycznych i Część ogólna dotycząca warunków wykonania i odbioru robót budowlanych WYROBY BUDOWLANE Ogólne wymagania dotyczące wyrobów budowlanych zostały określone w punkcie W niniejszych WWiO podano niektóre typy urządzeń i materiałów wyłącznie w celu określenia oczekiwań Zamawiającego, co do parametrów technicznych urządzeń. Wykonawca może zastosować urządzenia i materiały o charakterystykach nie gorszych, niż podane jako przykładowe. Do wykonania robót należy stosować materiały zgodne z Dokumentacją Projektową, m.in. będą to: - kable i przewody w izolacji poliwinylowej, miedziane typu YKY 1x300, - słupy oświetleniowe SPRZĘT. Ogólne wymagania dotyczące stosowania sprzętu budowlanego podano w pkt Sprzęt budowlany powinien odpowiadać pod względem typów i ilości wymaganiom zawartym w PZJ oraz projekcie organizacji robót, zaakceptowanym przez Inżyniera. Do wykonania robót będących przedmiotem niniejszych WWiO proponuje się użyć m.in. następującysprzęt: - koparko-spycharka na podwoziu ciągnika kołowego o pojemności łyżki 0,15 m 3, - żuraw na podwoziu samochodowym o udźwigu do 4,0 ton TRANSPORT. Ogólne wymagania dotyczące środków transportu podano w pkt Materiały i urządzenia przewidziane do wykonania robót mogą być przewożone dowolnymi środkami transportu z zachowaniem zasad kodeksu drogowego. Dla materiałów długich należy stosować przyczepy dłużycowe, a materiały wysokie należy zabezpieczyć w czasie transportu przed przewróceniem oraz przesuwaniem. Bębny z kablami należy przetaczać zgodnie z kierunkiem strzałki na tabliczce bębna. Unikać transportu kabli w temperaturze niższej od 15 o C. W czasie transportu i przechowywania materiałów elektroenergetycznych należy zachować wymagania wynikające ze specjalnych właściwości tych urządzeń, zastrzeżonych przez producenta. Do przewozu słupów stosować przyczepę dłużycową. Do wykonania robót objętych niniejszymi WWiO proponuje się użyć m.in. takich środków transportu, jak: - ciągnik kołowy o mocy kw, - ciągnik siodłowy z naczepą 16 ton, - samochód dostawczy do 0,9 tony, - samochód skrzyniowy do 5 ton, - przyczepa skrzyniowa 3,5 tony, 242

243 - przyczepa do przewożenia kabli do 4 ton WYKONANIE ROBÓT Ogólne warunki wykonania robót Ogólne wymagania dotyczące wykonania robót podano w pkt oraz w Warunkach Technicznych Wykonania i Odbioru Robót Budowlano -.Montażowych Tom V Instalacje elektryczne. Wszystkie prace należy wykonać zgodnie z obowiązującymi przepisami budowy i eksploatacji urządzeń elektrycznych. Po wykonaniu robót należy pomiarowo sprawdzić skuteczność ochrony od porażeń. Na wszystkich kablach ułożonych w kanalizacji kablowej oraz w ziemi należy założyć oznaczniki kablowe. Wszystkie roboty kablowe należy wykonać zgodnie z wymogami PN-76/E Kanalizację kablową należy wykonać zgodnie z wymogami norm zakładowych ZN-96 TPS.A. Wykonawca robót jest odpowiedzialny za jakość ich wykonania, zgodność z Dokumentacją Projektową, WWiO i poleceniami Inżyniera Połączenia elektryczne przewodów i kabli Połączenia elektryczne przewodów i kabli winny spełniać następujące wymagania: - powierzchnie stykających się elementów torów prądowych oraz przekładek i podkładek metalowych, przewodzących prąd, powinny być dokładnie oczyszczone i wygładzone, - zanieczyszczone styki (zaciski aparatów, przewody i pokryte powłoką metalową ogniową lub galwaniczną należy tylko zmywać odczynnikami chemicznymi i szlifować pastą polerską, - powierzchnie zestyków należy zabezpieczyć przed korozją wazeliną bezkwasową - połączenia należy wykonać spawaniem, śrubami lub w inny sposób określony w projekcie technicznym. Szyny o szerokości większej od 120 mm zaleca się łączyć przez spawanie, - śruby, nakrętki i podkładki stalowe powinny być pokryte galwanicznie warstwą metaliczną, - połączenie przewidziane do umieszczenia w ziemi zaleca się wykonywać za pomocą spawania. Wszelkie połączenia elektryczne w ziemi należy zabezpieczyć przed korozją, np. przez pokrycie lakierem bitumicznym lub owinięcie taśmą, - żyły jednodrutowe mogą mieć zakończenia: proste, nie wymagające obróbki po zdjęciu izolacji, przyłączane do zacisków śrubowych, oczkowe, dla przewodów podłączanych pod śrubę lub wkręt; oczko o średnicy wewnętrznej większej ok. 0,5 mm od średnicy gwintu należy wyginać w prawo, sprasowane końce żył przystosowane do podłączania pod śrubę z końcówką kablową, końcówkę łączy się z przewodem przez lutowanie lub zaprasowanie z końcówką kablową do lutowania. - żyły wielodrutowe mogą mieć zakończenia: 243

244 proste lub oczkowe, stosowane do przewodów miedzianych, z końcem prostym lub oczkiem dobrze oczyszczonym i pocynowanym, takie zakończenia dopuszcza się tylko w przypadku, gdy zaciski nie pozwalają na zastosowanie końcówki lub tulejki; z końcówką kablową podłączane pod śrubę; końcówkę montuje się przez prasowanie, lutowanie, lub spawanie, z tulejką (końcówką rurkową) umocowaną przez zaprasowanie Śruby i wkręty w połączeniach Śruby i wkręty do łączenia szyn oraz przewodów powinny mieć taką długość, aby po skręceniu połączenia wystawały co najmniej na wysokość 2-6 zwojów. Nie dotyczy to śrub dostarczanych przez wytwórcę wraz z aparatem, jeśli zostanie zachowana wysokość śruby ok. 2-3 mm, wystającej poza nakrętkę Przyłączanie do gniazd bezpiecznikowych, opraw oświetleniowych - w gniazdach bezpiecznikowych przewód doprowadzający należy połączyć z szyną gniazda (śrubą stykową), a przewód zabezpieczany z gwintem, - w oprawach oświetleniowych i podobnym osprzęcie przewód fazowy lub "+" należy łączyć ze stykiem wewnętrznym, a przewód neutralny lub "-" z gwintem (oprawką) Prace spawalnicze - prace spawalnicze należy prowadzić tak, aby nie zanieczyścić elementów izolacyjnych, aparatów i przewodów odpryskami roztopionego metalu, - prace spawalnicze należy wykonywać w odległości bezpiecznej od aparatów i urządzeń zawierających olej lub odpowiednio zabezpieczyć te urządzenia i aparaty Montaż urządzeń rozdzielczych, oszynowania i osprzętu. - Przed przystąpieniem do montażu rozdzielnic należy sprawdzić poprawność wykonania kanałów kablowych, przepustów szynowych, wypoziomowanie ram nośnych pod rozdzielnicami. - Montaż urządzeń rozdzielczych przeprowadzić należy zgodnie z odpowiednimi instrukcjami montażu tych urządzeń. - Kable należy układać w sposób zapewniający szybką ich identyfikację i łatwy dostęp. - Odgałęzienia od szyn głównych i podłączenia szyn do aparatów nie powinny powodować niedopuszczalnych naciągów i naprężeń. - W szynach zbiorczych sztywnych stosować odpowiednie kompensatory. - Dla podłączenia szyn i kabli należy stosować standardowe śruby z gwintem metrycznym i z łbem sześciokątnym - Najmniejsze dopuszczalne odstępy izolacyjne należy zachować zgodnie z przepisami Próby montażowe. Po zakończeniu robót elektrycznych w obiekcie, przed ich odbiorem, Wykonawca zobowiązany jest do przeprowadzenia tzw. prób montażowych, tj. technicznego sprawdzenia jakości wykonanych robót wraz z dokonaniem potrzebnych pomiarów i próbnym uruchomieniem poszczególnych linii, instalacji, rozdzielnic, urządzeń. 244

245 Warunki szczegółowe wykonania robót Zasilanie pochodni do spalania biogazu Zasilanie pochodni do spalania biogazu w energię należy zabezpieczyć na poziomie mocy 5 kw. W tym celu należy doprowadzić do zewnętrznego zasilania linię kablową energetyczną ziemną. Teren na którym zlokalizowana będzie instalacja pochodni należy wyposażyć w słup oświetleniowy KONTROLA JAKOŚCI ROBÓT Ogólne zasady Ogólne zasady kontroli jakości robót podano w pkt oraz w Warunkach Technicznych Wykonania i Odbioru Robót Budowlano - Montażowych Tom V Instalacje elektryczne. Wszystkie elementy robót instalacji elektrycznych podlegają sprawdzeniu w zakresie: - zgodności z dokumentacją i przepisami, - poprawnego montażu, - kompletności wyposażenia, - poprawności oznaczenia, - braku widocznych uszkodzeń, - należytego stanu izolacji, - skuteczności ochrony od porażeń Kontrola w trakcie montażu. Urządzenia i aparaty elektryczne oraz kable elektroenergetyczne powinny posiadać atest fabryczny lub świadectwo jakości wydane przez producenta. Kontrola i badania w trakcie robót: - sprawdzenie i badania kabli po ułożeniu, przed zasypaniem, - sprawdzenie przepustów kablowych, przed zasypaniem, - pomiary geodezyjne przed zasypaniem, - uziemienia ochronne przed zasypaniem, - sprawdzenie kanalizacji kablowej i studzienek przed zasypaniem Badania i pomiary pomontażowe Po zakończeniu robót należy wykonać próby pomontażowe i należy sprawdzić: - badania kabli elektroenergetycznych na rezystancję izolacji, zachowania ciągłości żył roboczych, a także zgodności faz u odbiorców, - pomiary rezystancji uziomów, - pomiary skuteczności ochrony od porażeń, - prawidłowość wykonania ochrony przeciwporażeniowej oraz ciągłość przewodów tej instalacji, - prawidłowość wykonania instalacji pochodni do spalania biogazu i skuteczność jej działania. 245

246 OBMIAR ROBÓT Ogólne zasady obmiaru robót podano w pkt Roboty objęte niniejszymi WWiO obmierza się w następujących jednostkach miary: - kpl budowa linii energetycznej kablowej dla instalacji pochodni do spalania biogazu - kpl lampy oświetleniowe placu pod instalację pochodni ODBIÓR ROBÓT. Ogólne zasady odbioru robót podano w pkt Odbiorowi robót podlegają : - wykopy rowów kablowych, - ułożenie kabli energetycznych w rowach i w przepustach, - wykonanie przepustów kablowych pod drogami, - zabezpieczenie kabli istniejących i kolizji, - wykonanie kanalizacji kablowej, - inwentaryzacja ułożonych kabli. - podłączenie i skuteczność działania instalacji pochodni do spalania biogazu. Do odbioru należy przedstawić atesty stosowanych urządzeń OPIS SPOSOBU ROZLICZENIA ROBÓT - PODSTAWA PŁATNOŚCI Ogólne wymagania Ogólne wymagania dotyczące płatności podano w pkt Opis sposobu rozliczenia robót tymczasowych i prac towarzyszących Roboty tymczasowe i prace towarzyszące nie zostały ujęte w Wykazie Cen jako wydzielone pozycje i nie podlegają bezpośrednio rozliczeniu finansowemu. Cena wykonania robót tymczasowych i prac towarzyszących winna być uwzględniona w cenie ryczałtowej wykonania robót budowlanych ujętych w Wykazie Cen DOKUMENTY ODNIESIENIA. Podstawą do wykonania robót jest Dokumentacja projektowa, WWiO, normy oraz inne dokumenty i ustalenia techniczne Normy Numer normy polskiej i odpowiadającej jej normy europejskiej i międzynarodowej PN-IEC 60038/1999 PN-IEC PN-EN 61293:2000 IDT EN 61293:1994 Tytuł normy Napięcia znormalizowane IEC. Znakowanie urządzeń elektrycznych danymi znamionowymi dotyczącymi zasilania elektrycznego. Wymagania bezpieczeństwa. 246

247 Numer normy polskiej i odpowiadającej jej normy europejskiej i międzynarodowej IDT IEC 1293:1994 PN-IEC :1999 IDT IEC :1980+AMD1:1998 PN-IEC :2000 IDT IEC :1986+AMD1:1993+AMD2:1997 PN-IEC :1999 IDT IEC :1989+AMD1:1999 PN-E-04700:1998 Zmiany PN-E-04700:1998/Az1:2000 PN-91/E-0510 IDT IEC 449:1973 PN-90/E IDT IEC 757:1983 PN-92/E IDT IEC 536:1976 PN-E-05032:1994 IDT IEC 1140:1992 PN-92/E IDT EN 60529:1991 IDT IEC 529:1989 PN-88/E Poprawki BI 2/90 poz. 9. Zmiany BI 5/92 poz. 22. PN-93/N EQV IEC 50 (191):1990 PN-E-05033:1994 IDT IEC :1993 PN-E-01002:1997 PN-92/E IDT IEC 617-3:1983 PN-91/E PN-90/E IDT IEC 446:1989 PN-70/E Zmiany BI 9/71 poz.113 BI 6/75 poz. 56, BI 5/76 poz. 45, BI 11-12/77 poz. 96. PN-87/E Zmiany BI 1/90 poz. 1, BI 9/91 poz. 59. PN-87/E Zmiany BI 7/93 poz. 48 PN-91/E Poprawki BI 4/92 poz. 19, Zmiany PN-E-90100/A1:1996 Tytuł normy Instalacje elektryczne w obiektach budowlanych. Dobór i wybór wyposażenia elektrycznego. Instalacje bezpieczeństwa. Instalacje elektryczne w obiektach budowlanych. Sprawdzanie. Sprawdzanie odbiorcze. Instalacje elektryczne w obiektach budowlanych. Wymagania dotyczące specjalnych instalacji lub lokalizacji. Instalacje na terenie budowy i rozbiórki. Urządzenia i układy elektryczne w obiektach elektroenergetycznych. Wytyczne przeprowadzania pomontażowych badań odbiorczych Zakresy napięciowe instalacji elektrycznych w obiektach budowlanych Kod do oznaczania barw Klasyfikacja urządzeń elektrycznych i elektronicznych z punktu widzenia ochrony przed porażeniem prądem elektrycznym Ochrona przed porażeniem prądem elektrycznym. Wspólne aspekty instalacji i urządzeń. Stopnie ochrony zapewniane przez obudowy (Kod IP) Urządzenia elektryczne. Tablice i znaki bezpieczeństwa. Słownik terminologiczny elektryki. Niezawodność, jakość usługi. Wytyczne do instalacji elektrycznych. Dobór i montaż wyposażenia elektrycznego. Oprzewodowanie Słownik terminologiczny elektryki. Kable i przewody. Symbole graficzne stosowane w schematach. Przewody i osprzęt łączeniowy. Przewody elektryczne. Metody badań. Postanowienia ogólne. Oznaczenia identyfikacyjne przewodów elektrycznych barwami lub cyframi. Przewody elektryczne. Pakowanie, przechowywanie i transport. Przewody elektroenergetyczne ogólnego przeznaczenia do układania na stałe. Ogólne wymagania i badania. Elektroenergetyczne przewody wyprowadzeniowe do maszyn i aparatów elektrycznych. Wymagania i badania. Przewody elektroenergetyczne ogólnego przeznaczenia do odbiorników ruchomych i przenośnych. Ogólne wymagania i badania. PN-76/E Zmiany BI 12/86 poz.95, BI 7/88 poz. 83 PN-76/E-90250/Az3:1999 PN-76/E Zmiany BI 8-9/84 poz. 59, Kable elektroenergetyczne o izolacji i powłoce metalowej na napięcie znamionowe nie przekraczające 23/40 kv. Ogólne wymagania i badania. Kable elektroenergetyczne o izolacji papierowej i powłoce metalowej. Kable o powłoce ołowianej na napięcie znamionowe nie przekraczające 23/40 kv 247

248 Numer normy polskiej i odpowiadającej jej normy europejskiej i międzynarodowej BI 7/88 poz.83 PN-76/E Zastąpiona częściowo przez PN-93/E w części dotyczącej kabli o izolacji i powłoce polwinitowej, na napięcie znamionowe nie przekraczające 3,6/6 kv Zmiany BI 3/80 poz. 13, BI 8/81 poz. 71, BI 9/83 poz. 57, BI 5/84 poz. 25, BI 10/84 poz. 73, BI 11-12/85 poz. 93, BI 1/86 poz. 1, BI 7/88 poz. 83. PN-IEC AC:1996 IDT IEC 309-1:1998+AC:1992 PN-83/E Poprawki BI 3/84 poz. 12, BI 6/84 poz. 38 PN-90/E PN-91/E PN-76/E Zmiana BI 1-2/79 poz. 2, BI4/81 poz.29. PN-90/E PN-90/E PN-90/E PN-90/E PN-90/E PN-EN AC:1997 IDT EN 50014:1992 +AC:1993 PN-EN 50018:2000 PN-EN 50019:2000 PN-EN 50020:2000 PN-87/E PN-90/E PN-IEC 674-1:1998 IDT IEC 674-1:1980 PN-IEC :2001 IDT IEC :1993 PN-IEC :2001 IDT IEC :1995 PN-E-79100:2001 PN-E :2001 IDT HD 21.1 S3:1997 Tytuł normy Kable elektroenergetyczne i sygnalizacyjne o izolacji z tworzyw termoplastycznych, na napięcie znamionowe nie przekraczające 18/30 kv Ogólne wymagania i badania. Gniazda wtyczkowe i wtyczki do instalacji przemysłowych. Wymagania ogólne. Łączniki instalacyjne powszechnego użytku. Łączniki podtynkowe do 16 A, 250 V Elektroenergetyczne i sygnalizacyjne linie kablowe. Osprzęt do kabli o napięciu znamionowym nie przekraczającym 30 kv. Postanowienia ogólne. Osprzęt linii napowietrznych i stacji. Terminologia. Elektroenergetyczne i sygnalizacyjne linie kablowe. Projektowanie i budowa. Elektroenergetyczne linie kablowe. Osprzęt do kabli o napięciu znamionowym nie przekraczającym 30 kv Połączenia i zakończenia żył. Elektroenergetyczne linie kablowe. Osprzęt do kabli o napięciu znamionowym nie przekraczającym 30 kv Mufy przelotowe na napięcie nie przekraczające 0,6/1 kv. Elektroenergetyczne linie kablowe. Osprzęt do kabli o napięciu znamionowym nie przekraczającym 30 kv Mufy przelotowe na napięcie powyżej 0,6/1 kv. Elektroenergetyczne linie kablowe. Osprzęt do kabli o napięciu znamionowym nie przekraczającym 30 kv Głowice wnętrzowe na napięcie powyżej 0,6/1 kv. Elektroenergetyczne linie kablowe. Osprzęt do kabli o napięciu znamionowym nie przekraczającym 30 kv Głowice napowietrzne na napięcie powyżej 0,6/1 kv. Urządzenia elektryczne w przestrzeniach zagrożonych wybuchem. Wymagania ogólne. Urządzenia elektryczne w przestrzeniach zagrożonych wybuchem. Osłony ognioszczelne d. Urządzenia elektryczne w przestrzeniach zagrożonych wybuchem. Budowa wzmocniona e. Urządzenia elektryczne w przestrzeniach zagrożonych wybuchem. Wykonanie iskrobezpieczne i. Elektryczne urządzenia przeciwwybuchowe. Urządzenia hermetyzowane masą izolacyjną. Klasyfikacja, wymagania i metody badań. Elektryczne urządzenia przeciwwybuchowe. Oprawy oświetleniowe. Wymagania i badania. Folie z tworzyw sztucznych do celów elektrycznych. Terminologia i wymagania ogólne. Ochrona odgromowa obiektów budowlanych. Zasady ogólne. Wybór poziomów ochrony dla urządzeń piorunochronnych. Ochrona przed piorunowym impulsem elektromagnetycznym. Zasady ogólne. Kable i przewody elektryczne. Pakowanie, przechowywanie i transport. Przewody o izolacji polwinylowej na napięcie znamionowe nie przekraczające 450/750 V. Wymagania ogólne. 248

249 Numer normy polskiej i odpowiadającej jej normy europejskiej i międzynarodowej PN-86/E Poprawki BI 2/91 poz. 9. PN-86/E Tytuł normy Ochrona odgromowa obiektów budowlanych. Wymagania ogólne. Ochrona odgromowa obiektów budowlanych. Ochrona podstawowa. PN-89/E Ochrona odgromowa obiektów budowlanych. Ochrona obostrzona. PN-92/E Ochrona odgromowa obiektów budowlanych. Ochrona specjalna. PN-86/E Elektryczne przyrządy pomiarowe. Wymagania i badania dotyczące bezpieczeństwa. PN-80/C Zmiany BI 1/90 poz. 1. Rury z nieplastyfikowanego polichlorku winylu Inne dokumenty i ustalenia techniczne Warunki Techniczne Wykonania i Obmiaru Robót Budowlano Montażowych ZN-96 TP S.A.-011 Telekomunikacyjna kanalizacja kablowa. Ogólne wymagania techniczne ZN-96 TP S.A.-028 Kanalizacja kablowa z rur winidurowych. ZN-96 TP S.A.-035 Kanalizacja kablowa z rur winidurowych. ZN-96 TP S.A.-004 Telekomunikacyjna kanalizacja kablowa. Kanalizacja kablowa z rur winidurowych. 249

250 WWiO-08 REKULTYWACJA BIOLOGICZNA SKŁADOWISK ODPADÓW ORAZ ZAGOSPODAROWANIE TERENU Nazwy i kody robót według kodu numerycznego słownika głównego Wspólnego Słownika Zamówień (CPV): Grupa robót Roboty budowlane w zakresie wznoszenia kompletnych obiektów budowlanych lub ich części oraz roboty w zakresie inżynierii ściekowej i wodnej Klasa robót Roboty budowlane w zakresie budowy rurociągów, linii komunikacyjnych i elektroenergetycznych, autostrad, dróg, lotnisk i kolei, wyrównywanie terenu Kategoria robót Roboty w zakresie konstruowania, fundamentowania oraz wykonywania nawierzchni autostrad dróg Roboty w zakresie kształtowania terenów zielonych Rekultywacja terenu Sadzenie drzew Usługi sadzenia roślin oraz utrzymania terenów zielonych Roboty w zakresie budowy dróg Roboty w zakresie różnych nawierzchni Drogi dojazdowe WSTĘP Przedmiot WWiO Przedmiotem niniejszych Warunków Wykonania i Odbioru Robót są wymagania dotyczące wykonania i odbioru robót związanych z rekultywacją biologiczną składowisk odpadów oraz zagospodarowaniem terenu, prowadzonych w ramach Kontraktu nr III Zamknięcie i rekultywacja składowisk odpadów Zakres stosowania WWiO Niniejsze Warunki Wykonania i Odbioru Robót są stosowane jako dokument dostarczony przez Zamawiającego w ramach Specyfikacji Istotnych Warunków Zamówienia (SIWZ), zawierający zbiór wymagań, które są niezbędne do określenia wymaganego standardu i jakości wykonanych robót określonych w pkt Ustalenia zawarte w niniejszych WWiO dotyczą projektowania i wykonania robót związanych z rekultywacją biologiczną składowisk odpadów oraz zagospodarowaniem terenu dla 13 składowisk odpadów, w ramach niżej wymienionych zadań Kontraktu nr III: a) Zadanie nr 1/KIII: Zamknięcie i rekultywacja składowiska odpadów w Trzebani, gm. Osieczna, b) Zadanie nr 2/KIII: Zamknięcie i rekultywacja składowiska odpadów w Długich Nowych, gm. Święciechowa, c) Zadanie nr 3/KIII: Zamknięcie i rekultywacja składowiska odpadów w Rawiczu, gm. Rawicz, d) Zadanie nr 4/KIII: Zamknięcie i rekultywacja składowiska odpadów w Czerwonej Wsi, gm. Krzywiń, 250

251 e) Zadanie nr 5/KIII: Zamknięcie i rekultywacja składowiska odpadów w Dalabuszkach, gm. Gostyń, f) Zadanie nr 6/KIII: Zamknięcie i rekultywacja składowiska odpadów w Wydawach, gm. Poniec, g) Zadanie nr 7/KIII: Zamknięcie i rekultywacja składowiska odpadów w Sowinach, gm. Bojanowo, h) Zadanie nr 8/KIII: Zamknięcie i rekultywacja składowiska odpadów w Koszanowie, gm. Śmigiel, i) Zadanie nr 9/KIII: Zamknięcie i rekultywacja składowiska odpadów w Karcu, gm. Krobia, j) Zadanie nr 10/KIII: Zamknięcie i rekultywacja składowiska odpadów w Czeluścinie, gm. Pępowo, k) Zadanie nr 11/KIII: Zamknięcie i rekultywacja składowiska odpadów w Krzemieniewie, gm. Krzemieniewo, l) Zadanie nr 12/KIII: Zamknięcie i rekultywacja składowiska odpadów w Moraczewie, gm. Rydzyna, m) Zadanie nr 13/KIII: Zamknięcie i rekultywacja składowiska odpadów w Brenno Pole, gm. Wijewo Zakres robót objętych WWiO Zakres robót obejmuje wykonanie następujących robót związanych z rekultywacją poszczególnych składowisk odpadów, w ramach Kontraktu nr III: - rekultywacja biologiczna czaszy składowisk odpadów, - zadarnienia zbiorników ziemnych i rowów opaskowych, - budowa dróg i placów wewnętrznych zapewniających dojazd do poszczególnych obiektów zrekultywowanego składowiska odpadów, - budowa opasek z płyt chodnikowych wokół poszczególnych obiektów zrekultywowanego składowiska odpadów, - zagospodarowanie terenów zielonych, w tym uporządkowanie terenu wokół składowiska (zlikwidowanie placu budowy, odtworzenie warstwy humusowej roślinnej, zadarnienie) Określenia podstawowe Określenia podane w niniejszej WWiO są zgodne z obowiązującymi odpowiednimi Normami Technicznymi (PN i EN-PN) i Część ogólna dotyczaca warunków wykonania i odbioru robót budowlanych WYROBY BUDOWLANE Ogólne wymagania dotyczące wyrobów budowlanych zostały określone w pkt Do wykonania dróg, chodników i placów należy stosować materiały zgodnie z dokumentacją projektową opisem technicznym i rysunkami. 251

252 Do wykonania rekultywacji biologicznej czaszy składowiska odpadów, zadarnienia zbiorników ziemnych i rowów opaskowych oraz zagospodarowania terenów wokół składowisk odpadów wymagane są następujące materiały i komponenty: humus pod realizację biologicznej warstwy rekultywacyjnej, zadarnienie zbiorników ziemnych i rowów opaskowych, odtworzenie warstwy humusowej na terenach wokół składowisk, przeznaczonych do uporządkowania, nawozy mineralne, nasiona traw, materiał sadzeniowy drzew i krzewów liściastych. Wszystkie materiały i urządzenia przewidywane do wbudowania będą zgodne z postanowieniami Umowy i poleceniami Inżyniera. W oznaczonym czasie przed wbudowaniem Wykonawca przedstawi szczegółowe informacje dotyczące źródła wytwarzania i wydobywania materiałów oraz odpowiednie świadectwa badań, dokumenty dopuszczenia do obrotu i stosowania w budownictwie i próbki do zatwierdzenia przez Inżyniera. Wykonawca ponosi odpowiedzialność za spełnienie wymagań ilościowych i jakościowych materiałów dostarczanych na plac budowy oraz za ich właściwe składowanie i wbudowanie zgodnie z założeniami PZJ Wymagania odnośnie humusu Materiał humusowy pod realizację biologicznej warstwy rekultywacyjnej, zadarnienie zbiorników ziemnych i rowów opaskowych, odtworzenie warstwy humusowej na terenach wokół składowisk, przeznaczonych do uporządkowania może pochodzić z robót budowlanych (ziemia rodzima) prowadzonych na terenie składowisk lub być dowieziony z innych miejsc. Materiał przed zastosowaniem musi być oczyszczony z odpadów, gruzu, kamieni, korzeni krzewów i drzew, a ponadto spełniać następujące wymagania: ph 5,6 6,5, struktura gruzełkowata niedopuszczalne są zbrylenia Wymagania odnośnie nawozów mineralnych Nawozy mineralne stosowane będą minimum 2 tygodnie przed siewem nasion traw. Nawozy muszą być zapakowane z podaniem składu chemicznego (zawartość azotu, fosforu i potasu). W czasie transportu i przechowywania nawozy mineralne muszą być chronione przed wilgocią powodującą ich zbrylanie Wymagania ogólne odnośnie materiału sadzeniowego drzew i krzewów liściastych Sadzonki drzew i krzewów muszą mieć następujące cechy: Pączek szczytowy strzałki drzew powinien być zdrowy i dobrze wykształcony, Przyrost ostatniego roku powinien przedłużać pęd, Wysokość sadzonek, dla których podano tylko wymiar minimalny, nie może przekraczać podwójnej wartości tego wymiaru, Strzałka sadzonki powinna być prosta, na całej długości zdrewniała, Krzewy powinny być jedno lub wielopędowe, wszystkie zdrewniałe, Pędy boczne korony sadzonek drzew iglastych nie mogą być przycinane, 252

253 Pędy boczne korony drzew liściastych mogą być przycinane na dowolnej długości na połowie pędów korony. Rany po pędach przyciętych przy strzale powinny być zabezpieczone przed infekcją, System korzeniowy musi być skupiony, prawidłowo rozwinięty. Poniższe wady wykluczają zastosowanie sadzonek do nasadzeń w ramach prac rekultywacji biologicznej: Przesuszenie, Uszkodzenia mechaniczne takie jak rany otwarte na pędach lub korzeniach sięgające miazgi lub drewna, rozdarcie korzeni w miejscach rozwidlenia, wyłamania korzenia szkieletowego, Uszkodzenia korzeni i pędów spowodowane mrozem, Ślady żerowania szkodników, Oznaki chorobowe np.: uszkodzenie ostatniego przyrostu większe niż 10%, Martwica, pęknięcia oraz pomarszczenie kory, Wielopędowość w przypadku drzew, Uszkodzenie pączka szczytowego Wymagania szczegółowe odnośnie materiału sadzeniowego drzew i krzewów liściastych Zgodnie z wymaganiami Zamawiającego, materiał sadzeniowy drzew i krzewów musi spełniać wymagania szczegółowe I klasy jakości. Sadzonki Olszy czarnej (Alnus glutinosa L. Gaertn.) muszą spełniać następujące wymagania: Symbol produkcyjny 2/0, Klasa jakości I, Wysokość części nadziemnej nie mniej niż 50 cm, Długość korzeni szkieletowych nie mniejsza niż 25 cm. Sadzonki Olszy szarej (Alnus incana L. Moench) muszą spełniać następujące wymagania: Symbol produkcyjny 2/0, Klasa jakości I, Wysokość części nadziemnej nie mniej niż 60 cm, Długość korzeni szkieletowych nie mniejsza niż 25 cm, Dopuszczalne jest występowanie pędów bocznych. Sadzonki Bzu czarnego (Sambucus nigra) muszą spełniać następujące wymagania: Symbol produkcyjny 2/0, Klasa jakości I, Wysokość części nadziemnej nie mniej niż 40 cm, Długość korzeni szkieletowych nie mniejsza niż 25 cm, Pęd główny musi być wyraźnie wykształcony. 253

254 Sadzonki Głogu jednoszyjkowego (Crataegus monogyna) muszą spełniać następujące wymagania: Symbol produkcyjny 2/0, Klasa jakości I, Wysokość części nadziemnej nie mniej niż 50 cm, Długość korzeni szkieletowych nie mniejsza niż 25 cm, Pęd główny oraz pędy boczne musza być wyraźnie wykształcone. Sadzonki Trzmieliny brodawkowatej (Euonymus verrucousus Scop.) muszą spełniać następujące wymagania: Symbol produkcyjny 2/0, Klasa jakości I, Wysokość części nadziemnej nie mniej niż 30 cm, Długość korzeni szkieletowych nie mniejsza niż 25 cm, Pęd główny musi być wyraźnie wykształcony, a pędy boczne zaznaczone. Materiał sadzeniowy musi być odpowiednio zapakowany i przygotowany do transportu. Sadzonki Olszy szarej, Olszy czarnej, Bzu czarnego oraz Trzmieliny brodawkowatej muszą być zapakowane w worki foliowe w jasnym kolorze (białe lub jasnoniebieskie). Sadzonki w worku muszą być ułożone w pozycji ukośno równoległej lub pionowo równoległej. Każdy worek musi być zawiązany z zostawieniem otworu o średnicy od 1 do 2 cm Wymagania odnośnie dokumentacji materiału sadzeniowego Każda partia materiału sadzeniowego przygotowanego do odbioru musi mieć świadectwo pochodzenia wystawione przez producenta wg. Normy PN-R Numer świadectwa pochodzenia musi składać się z 3 członów rozdzielonych ukośnikami: Symbolu lub kodu urządzeniowego jednostki wystawiającej świadectwo, Roku wystawienia świadectwa, Numeru kolejnego świadectwa wystawionego przez tę jednostkę w danym roku. Oznaczenie partii materiału sadzeniowego musi zawierać następujące elementy: Kod gatunku Olsza czarna OL, Olsza szara OL.S, Bez czarny BEZ.C, Trzmielina brodawkowata TRZ.B., Głóg jednoszyjkowy GŁG, Urządzeniowy kod obrębu leśnego, w którym zebrano nasiona lub pozyskano wegetatywne części roślin, Numer ewidencyjny bazy nasiennej lub matecznika, Rok wykształcenia się nasion lub pobrania części wegetatywnych roślin. Każda partia materiału sadzeniowego przygotowana do transportu oraz przechowywana musi być zaopatrzona w etykietę przywiązaną do opakowania (worka foliowego). Etykieta musi zawierać następujące informacje: Numer świadectwa pochodzenia danej partii materiału sadzeniowego, Oznakowanie partii materiału sadzeniowego Wymagania odnośnie nasion traw Zamawiający wymaga aby skład gatunkowy mieszanki traw do rekultywacji biologicznej składowisk odpadów, zadarnienie zbiorników ziemnych i rowów opaskowych, odtworzenie 254

255 warstwy humusowej na terenach wokół składowisk, przeznaczonych do uporządkowania, był następujący: Kostrzewa czerwona Stokłosa bezostna Rajgras francuski Wiechlina łąkowa Koniczyna biała Procentowy udział poszczególnych gatunków traw na 120 kg mieszanki musi wynosić: Kostrzewa czerwona 50% Stokłosa bezostna 20% Rajgras francuski 20% Wiechlina łąkowa 20% Koniczyna biała 10% Zamawiający wymaga aby nasiona traw spełniały następujące warunki: posiadały żądany skład gatunkowy, były czyste wolne od nasion obcych, były wolne od chorób pasożytniczych i kryptogamicznych, posiadały gwarancję braku konianki i zarazy, posiadały dużą siłę kiełkowania nasiona jednoroczne. Gotowa mieszanka traw musi być zapakowana w worki papierowe o wielkości umożliwiającej transport 10 kg w jednym worku. Każdy worek musi być opatrzony etykietą zawierającą informacje o procentowym składzie gatunkowym mieszanki traw, klasie, numerze normy, wg. której została wyprodukowana oraz zdolność kiełkowania Tłuczeń Kruszywo bazaltowe w postaci mieszanki oznaczonej jako niesort 0/63, spełniającej wymagania PN-B-11112: Cement Cement portlandzki klasy 32,5 spełniający wymagania PN-B-197-1: Woda Woda technologiczna stosowana do wykonania betonów i stabilizacji gruntu, spełniająca wymagania EN Piasek i żwir Kruszywa mineralne określone w PN-B-11111:1996 i spełniające następujące wymagania: zawartość frakcji Ø > 2 mm ponad 30%, zawartość frakcji Ø < 0,075 mm poniżej 15%, zawartość części organicznych poniżej 1%, wskaźnik piaskowy od (WP) Chudy beton Mieszanka betonowa kruszywa z cementem o wytrzymałości na ściskanie 6 9 Mpa, zgodny z PN-88/B

256 Materiały na warstwy odsączające i odcinające do budowy dróg i placów wewnętrznych Materiałami stosowanymi przy wykonywaniu warstw odsączających są: piaski, żwir i mieszanka, geowłókniny, a odcinających oprócz wyżej wymienionych: miał (kamienny). Piasek stosowany do wykonywania warstw odsączających i odcinających powinien spełniać wymagania normy PN-B dla gatunku 1 i 2. Żwir i mieszanka stosowane do wykonywania warstw odsączających i odcinających powinny spełniać wymagania normy PN-B-11111, dla klasy I i II. Miał kamienny do warstw odsączających i odcinających powinien spełniać wymagania normy PN-B Geowłókniny przewidziane do użycia jako warstwy odcinające i odsączające powinny posiadać aprobatę techniczną wydaną przez uprawnioną jednostkę Wymagania odnośnie materiałów na podbudowy z kruszywa naturalnego Podbudowa z kruszywa naturalnego stabilizowanego mechanicznie Materiałem do wykonania podbudowy pomocniczej z kruszywa naturalnego stabilizowanego mechanicznie, powinna być mieszanka piasku, mieszanki i/lub żwiru. Materiałem do wykonania podbudowy zasadniczej z kruszywa naturalnego stabilizowanego mechanicznie powinna być mieszanka piasku, mieszanki i/lub żwiru z dodatkiem kruszywa łamanego, spełniająca wymagania niniejszych Wymagań Zamawiającego. Kruszywo łamane może pochodzić z przekruszenia ziarn żwiru lub kamieni narzutowych albo surowca skalnego. Kruszywo powinno być jednorodne bez zanieczyszczeń obcych i bez domieszek gliny. Podbudowa z kruszywa łamanego stabilizowanego mechanicznie Materiałem do wykonania podbudowy z kruszyw łamanych stabilizowanych mechanicznie powinno być kruszywo łamane, uzyskane w wyniku przekruszenia surowca skalnego lub kamieni narzutowych i otoczaków albo ziarn żwiru większych od 8 mm. Kruszywo powinno być jednorodne bez zanieczyszczeń obcych i bez domieszek gliny Wymagania odnośnie materiałów na podbudowy z tłucznia kamiennego Materiałami stosowanymi przy wykonywaniu podbudowy z tłucznia wg PN-S są: kruszywo łamane zwykłe: tłuczeń i kliniec wg PN-B-11112, woda do skropienia podczas wałowania i klinowania. Do wykonania podbudowy należy użyć następujące rodzaje kruszywa według PN-B-11112: tłuczeń od 31,5 mm do 63 mm, kliniec od 20 mm do 31,5 mm, kruszywo do klinowania kliniec od 4 mm do 20 mm. Inżynier może dopuścić do wykonania podbudowy inne rodzaje kruszywa, wybrane spośród wymienionych w PN-S Jakość kruszywa powinna być zgodna z wymaganiami normy PN-B [8] określonymi dla: - klasy co najmniej II - dla podbudowy zasadniczej, 256

257 - klasy II i III - dla podbudowy pomocniczej. Do jednowarstwowych podbudów lub podbudowy zasadniczej należy stosować kruszywo gatunku co najmniej SPRZĘT Ogólne wymagania dotyczące stosowania sprzętu budowlanego podano w pkt Do wykonania robót będących przedmiotem niniejszych WWiO należy stosować m.in. następujący, sprawny technicznie i zaakceptowany przez Inżyniera, sprzęt: - płyta wibracyjna, samobieżna, - piła elektryczna do cięcia kostki bruk betonowej, - mechaniczne urządzenie układające nawierzchnię z kostki brukowej składające się z wózka i chwytaka sterowanego hydraulicznie, służącego do przenoszenia z palety warstwy kostek na miejsce ich ułożenia. Po skończonym układaniu kostek urządzenie można wykorzystać do wmiatania piasku w szczeliny zamocowanymi do chwytaka szczotkami, - zagęszczarki płytowe i ubijaki mechaniczne z osłonami z tworzywa sztucznego, - ładowarka do załadunku i transportu materiałów sypkich, spychania i zwałowania. Wykonawca jest zobowiązany do używania jedynie takiego sprzętu, który nie spowoduje niekorzystnego wpływu na jakość i środowisko wykonywanych robót. Sprzęt używany do realizacji robót powinien być zgodny z ustaleniami WWiO, PZJ oraz projektu organizacji robót, który uzyskał akceptację Inżyniera Wykonawca dostarczy Inżynierowi kopie dokumentów potwierdzających dopuszczenie sprzętu do użytkowania zgodnie z jego przeznaczeniem TRANSPORT Ogólne wymagania dotyczące środków transportu zostały określone w pkt Do transportu materiałów, sprzętu budowlanego, urządzeń i urobku z robót ziemnych stosować następujące, sprawne technicznie i zaakceptowane przez Inżyniera środki transportu: - samochód dostawczy, skrzyniowy, - samochód ciężarowy, samowyładowczy (minimum 10 Mg), - samochód ciężarowy, skrzyniowy. Wykonawca jest zobowiązany do stosowania jedynie takich środków transportu, które nie wpłyną niekorzystnie na jakość robót i właściwości przewożonych towarów. Środki transportu winny być zgodne z ustaleniami WWiO, PZJ oraz projektu organizacji robót, który uzyskał akceptację Inżyniera. Przy ruchu po drogach publicznych pojazdy muszą spełniać wymagania przepisów ruchu drogowego (kołowego, szynowego, wodnego), tak pod względem formalnym, jak i rzeczowym. 257

258 WYKONANIE ROBÓT Ogólne warunki wykonania robót Ogólne warunki wykonania robót podano w punkcie Wykonawca robót jest odpowiedzialny za jakość ich wykonania oraz za zgodność z postanowieniami Umowy Szczegółowe warunki wykonania robót Biologiczna warstwa rekultywacyjn, zadarnienie rowów opaskowych i zbiorników ziemnych, zadarnienie terenów uporządkowanych wokół zrekultywowanego składowiska odpadów Przygotowanie terenu pod biologiczną warstwę rekultywacyjną W miejscach wykonania biologicznej warstwy rekultywacyjnej rozłożyć warstwę humusu o grubości 10 cm. Grunt należy ujednolicić przez dwukrotne bronowanie (przegrabienie) krzyżowe. W celu zapewnienia optymalnych warunków wzrostu mieszanki traw należy zasilić humus nawozami wieloskładnikowymi typu Amofoska lub równoważny, w ilości 0,005 Mg/100m² terenu rekultywowanego. Nawozy rozsiewa się ręcznie i powierzchnię zagrabia. Powierzchnia do zadarnienia musi być przygotowana minimum 2 tygodnie przed planowanym terminem wysiewu mieszanki traw Wykonanie i pielęgnacja zadarnienia Nasiona traw należy wysiewać ręcznie lub przy zastosowaniu ręcznego siewnika do nasion traw w sposób krzyżowy, co ma na celu zapewnienie równomiernego pokrycia nasionami warstwy rekultywacyjnej. Siew musi być wykonany w dni bezwietrzne. Wysianą mieszankę traw należy zahakować grabiami i ubić powierzchnię. Możliwe są 2 terminy siewu mieszanki traw: Kwiecień czerwiec, Wrzesień. Mieszankę traw należy wysiewać w ilości: 2 kg/100 m2 na terenie wierzchowiny składowiska, 4 kg/100 m2 na terenie skarp składowiska. Powierzchnie zadarnione należy pielęgnować przez podlewanie, koszenie, grabienie i dosiewanie trawy w czasie zakładania trawnika oraz w okresie do zakończenia robót Sadzenie i zabezpieczenie drzew i krzewów Materiał sadzeniowy Olszy czarnej, Olszy szarej, Bzu czarnego, Głogu jednoszyjkowego oraz Trzmieliny brodawkowatej musi być dostarczony na teren budowy kilka dni przed planowanym terminem sadzenia. Możliwe są 2 terminy sadzenia: Wiosna po rozmarznięciu gleby, Jesień. Po dostarczeniu na budowę materiał sadzeniowy musi zostać zadołowany. Ma to na celu uniknięcie przesuszenia korzeni roślin. Wielkość dołu do krótkiego do 6 dni przechowywania materiału sadzeniowego wynoszą: 258

259 Głębokość od 50 do 80 cm, Szerokość od 150 do 200 cm, Długość zależnie od wielkości i liczby sadzonek. Doły do przechowywania sadzonek muszą być zlokalizowane w miejscach osłoniętych przed słońcem i wiatrem, na glebie piaszczystej nie podmokłej. Sadzonki należy układać w dole ukośno równolegle warstwami po 5 cm. Korzenie sadzonek należy przykryć 5 cm warstwą gleby mineralnej, piasku lub miału torfowego przyciskając aby nie było dostępu powietrza do korzeni. Dół należy przykryć gałęziami iglastymi lub matami trzcinowymi. Po wyznaczeniu miejsc sadzenia wykopać doły o wymiarach 30x30x30 cm, posadzić rośliny, ubić ziemię wokół sadzonki, podlać i wykonać miski. Zaprawić doły ziemią z wykopanych dołków. W przypadku wystąpienia poprawek i uzupełnień należy stosować te same gatunki drzew i krzewów Drogi dojazdowe i place wewnętrzne Roboty drogowe należy wykonać zgodnie z Dokumentacją Projektową oraz niniejszymi Wymaganiami Zamawiającego. Konstrukcja powinna uwzględniać projektowany okres eksploatacji wynoszący 30 lat Korytowanie, profilowanie i zagęszczanie podłoża pod nawierzchnie drogowe Wykonawca powinien przystąpić do wykonania koryta oraz profilowania i zagęszczenia podłoża bezpośrednio przed rozpoczęciem robót związanych z wykonaniem warstw nawierzchni. Wcześniejsze przystąpienie do wykonania koryta oraz profilowania i zagęszczania podłoża jest możliwe wyłącznie za zgodą Inżyniera w korzystnych warunkach atmosferycznych. W wykonanym korycie oraz po wyprofilowanym i zagęszczonym podłożu nie może odbywać się ruch budowlany, niezwiązany bezpośrednio z wykonaniem pierwszej warstwy nawierzchni. Paliki lub szpilki do prawidłowego ukształtowania koryta w planie i profilu powinny być wcześniej przygotowane. Paliki lub szpilki należy ustawiać w osi drogi i w rzędach równoległych do osi drogi lub w inny sposób zaakceptowany przez Inżyniera. Rozmieszczenie palików lub szpilek powinno umożliwiać naciągnięcie sznurków lub linek do wytyczenia robót w odstępach nie większych niż co 10 metrów. Rodzaj sprzętu, a w szczególności jego moc należy dostosować do rodzaju gruntu, w którym prowadzone są roboty i do trudności jego odspojenia. Koryto można wykonywać ręcznie, gdy jego szerokość nie pozwala na zastosowanie sprzętu, na przykład na poszerzeniach lub w przypadku robót o małym zakresie. Sposób wykonania musi być zaakceptowany przez Inżyniera. Grunt odspojony w czasie wykonywania koryta powinien być wykorzystany zgodnie z ustaleniami dokumentacji projektowej, WWiO i poleceniami Inżyniera, tj. wbudowany w nasyp lub odwieziony na odkład w miejsce wskazane przez Inżyniera. Profilowanie i zagęszczenie podłoża należy wykonać zgodnie z zasadami określonymi w odpowiednich normach. Przed przystąpieniem do profilowania podłoże powinno być oczyszczone ze wszelkich zanieczyszczeń. 259

260 Po oczyszczeniu powierzchni podłoża należy sprawdzić, czy istniejące rzędne terenu umożliwiają uzyskanie po profilowaniu zaprojektowanych rzędnych podłoża. Zaleca się, aby rzędne terenu przed profilowaniem były o co najmniej 5 cm wyższe niż projektowane rzędne podłoża. Jeżeli powyższy warunek nie jest spełniony i występują zaniżenia poziomu w podłożu przewidzianym do profilowania, Wykonawca powinien spulchnić podłoże na głębokość zaakceptowaną przez Inżyniera, dowieźć dodatkowy grunt spełniający wymagania obowiązujące dla górnej strefy korpusu, w ilości koniecznej do uzyskania wymaganych rzędnych wysokościowych i zagęścić warstwę do uzyskania wartości wskaźnika zagęszczenia określonych w projekcie. Do profilowania podłoża należy stosować koparki. Ścięty grunt powinien być wykorzystany w robotach ziemnych lub w inny sposób zaakceptowany przez Inżyniera. Bezpośrednio po profilowaniu podłoża należy przystąpić do jego zagęszczania. Zagęszczanie podłoża należy kontynuować do osiągnięcia wskaźnika zagęszczenia nie mniejszego od podanego w tablicy poniżej. Wskaźnik zagęszczenia należy określać zgodnie z BN-77/ Wilgotność gruntu podłoża podczas zagęszczania powinna być równa wilgotności optymalnej z tolerancją od -20% do +10%. Podłoże (koryto) po wyprofilowaniu i zagęszczeniu powinno być utrzymywane w dobrym stanie. Jeżeli po wykonaniu robót związanych z profilowaniem i zagęszczeniem podłoża nastąpi przerwa w robotach i Wykonawca nie przystąpi natychmiast do układania warstw nawierzchni, to powinien on zabezpieczyć podłoże przed nadmiernym zawilgoceniem, na przykład przez rozłożenie folii lub w inny sposób zaakceptowany przez Inżyniera. Jeżeli wyprofilowane i zagęszczone podłoże uległo nadmiernemu zawilgoceniu, to do układania kolejnej warstwy można przystąpić dopiero po jego naturalnym osuszeniu. Po osuszeniu podłoża Inżynier oceni jego stan i ewentualnie zaleci wykonanie niezbędnych napraw. Jeżeli zawilgocenie nastąpiło wskutek zaniedbania Wykonawcy, to naprawę wykona on na własny koszt Warstwy odsączające i odcinające pod budowę dróg i placów Kruszywo powinno być rozkładane w warstwie o jednakowej grubości, z zachowaniem wymaganych spadków i rzędnych wysokościowych. Grubość rozłożonej warstwy luźnego kruszywa powinna być taka, aby po jej zagęszczeniu osiągnięto grubość projektowaną. Jeżeli dokumentacja projektowa lub WWiO przewiduje wykonanie warstwy odsączającej lub odcinającej o grubości powyżej 20 cm, to wbudowanie kruszywa należy wykonać dwuwarstwowo. Rozpoczęcie układania każdej następnej warstwy może nastąpić po odbiorze przez Inżyniera warstwy poprzedniej. W miejscach, w których widoczna jest segregacja kruszywa należy przed zagęszczeniem wymienić kruszywo na materiał o odpowiednich właściwościach. Natychmiast po końcowym wyprofilowaniu warstwy odsączającej lub odcinającej należy przystąpić do jej zagęszczania. Zagęszczanie warstw o przekroju daszkowym należy rozpoczynać od krawędzi i stopniowo przesuwać pasami podłużnymi częściowo nakładającymi się, w kierunku jej osi. Zagęszczanie nawierzchni o jednostronnym spadku należy rozpoczynać od dolnej krawędzi i przesuwać pasami podłużnymi częściowo nakładającymi się, w kierunku jej górnej krawędzi. Nierówności lub zagłębienia powstałe w czasie zagęszczania powinny być wyrównywane na bieżąco przez spulchnieniem warstwy kruszywa i dodanie lub usunięcie materiału, aż do otrzymania równej powierzchni. W miejscach niedostępnych dla walców warstwa odcinająca i odsączająca powinna być zagęszczana płytami wibracyjnymi lub ubijakami mechanicznymi. 260

261 Zagęszczanie należy kontynuować do osiągnięcia wskaźnika zagęszczenia nie mniejszego od 1,0 według normalnej próby Proctora, przeprowadzonej według PN-B Wskaźnik zagęszczenia należy określać zgodnie z BN-77/ W przypadku, gdy gruboziarnisty materiał wbudowany w warstwę odsączającą lub odcinającą, uniemożliwia przeprowadzenie badania zagęszczenia według normalnej próby Proctora, kontrolę zagęszczenia należy oprzeć na metodzie obciążeń płytowych. Należy określić pierwotny i wtórny moduł odkształcenia warstwy według BN-64/ Stosunek wtórnego i pierwotnego modułu odkształcenia nie powinien przekraczać 2,2. Wilgotność kruszywa podczas zagęszczania powinna być równa wilgotności optymalnej z tolerancją od -20% do +10% jej wartości. W przypadku, gdy wilgotność kruszywa jest wyższa od wilgotności optymalnej, kruszywo należy osuszyć przez mieszanie i napowietrzanie. W przypadku, gdy wilgotność kruszywa jest niższa od wilgotności optymalnej, kruszywo należy zwilżyć określoną ilością wody i równomiernie wymieszać. Warstwę geowłókniny należy rozkładać na wyprofilowanej powierzchni podłoża, pozbawionej ostrych elementów, które mogą spowodować uszkodzenie warstwy (na przykład kamienie, korzenie drzew i krzewów). W czasie rozkładania warstwy z geowłókniny należy spełnić wymagania producenta dotyczące szerokości, na jaką powinny zachodzić na siebie sąsiednie pasma geowłókniny lub zasad ich łączenia oraz ewentualnego przymocowania warstwy do podłoża gruntowego. Po powierzchni warstwy odcinającej lub odsączającej, wykonanej z geowłóknin nie może odbywać się ruch jakichkolwiek pojazdów. Leżącą wyżej warstwę nawierzchni należy wykonywać rozkładając materiał od czoła, to znaczy tak, że pojazdy dowożące materiał i wykonujące czynności technologiczne poruszają się po już ułożonym materiale. Warstwa odsączająca i odcinająca po wykonaniu, a przed ułożeniem następnej warstwy, powinny być utrzymywane w dobrym stanie. Nie dopuszcza się ruchu budowlanego po wykonanej warstwie odcinającej lub odsączającej z geowłóknin. W przypadku warstwy z kruszywa dopuszcza się ruch pojazdów koniecznych dla wykonania wyżej leżącej warstwy nawierzchni. Koszt napraw wynikłych z niewłaściwego utrzymania warstwy obciąża Wykonawcę robót Podbudowy Podbudowę z kruszywa należy wykonywać w oparciu o PN-S-06102, PN-B-11112:1996, PN- 88/B Podbudowy z kruszywa stabilizowanego mechanicznie Podbudowa powinna być ułożona na podłożu zapewniającym pogrążanie drobnych cząstek gruntu do podbudowy. Jeżeli warunek ten nie może być spełniony, należy na podłożu ułożyć warstwę odcinającą lub odpowiednio dobraną geowłókninę. Mieszankę kruszywa o ściśle określonym uziarnieniu i wilgotności optymalnej należy wytwarzać w mieszarkach gwarantujących otrzymanie jednorodnej mieszanki. Ze względu na konieczność zapewnienia jednorodności nie dopuszcza się wytwarzania mieszanki przez mieszanie poszczególnych frakcji na drodze. Mieszanka po wyprodukowaniu powinna być od razu transportowana na miejsce wbudowania w taki sposób, aby nie uległa rozsegregowaniu i wysychaniu. Mieszanka kruszywa powinna być rozkładana w warstwie o jednakowej grubości, takiej, aby jej ostateczna grubość po zagęszczeniu była równa grubości projektowanej. Grubość pojedynczo układanej warstwy nie może przekraczać 20 cm po zagęszczeniu. Warstwa podbudowy powinna być rozłożona w sposób zapewniający osiągnięcie wymaganych spadków i rzędnych wysokościowych. Jeżeli podbudowa składa się z więcej niż jednej 261

262 warstwy kruszywa, to każda warstwa powinna być wyprofilowana i zagęszczona z zachowaniem wymaganych spadków i rzędnych wysokościowych. Rozpoczęcie każdej następnej warstwy może nastąpić po odbiorze poprzedniej warstwy przez Inżyniera. Wilgotność mieszanki kruszywa podczas zagęszczania powinna odpowiadać wilgotności optymalnej, określonej według próby Proctora, zgodnie z PN-B Materiał nadmiernie nawilgocony powinien zostać osuszony przez mieszanie i napowietrzanie. Jeżeli wilgotność mieszanki kruszywa jest niższa od optymalnej o 20% jej wartości, mieszanka powinna być zwilżona określoną ilością wody i równomiernie wymieszana. W przypadku, gdy wilgotność mieszanki kruszywa jest wyższa od optymalnej o 10% jej wartości, mieszankę należy osuszyć. Podbudowa po wykonaniu, a przed ułożeniem następnej warstwy, powinna być utrzymywana w dobrym stanie. Jeżeli Wykonawca będzie wykorzystywał, za zgodą Inżyniera, gotową podbudowę do ruchu budowlanego, to jest obowiązany naprawić wszelkie uszkodzenia podbudowy, spowodowane przez ten ruch. Koszt napraw wynikłych z niewłaściwego utrzymania podbudowy obciąża Wykonawcę robót Nawierzchnie Modernizacja nawierzchni z żelbetowych płyt drogowych Zdemontowane płyty drogowe należy składować w pobliżu modernizowanego odcinka drogi. Następnie należy uzupełnić braki w podbudowie zagęszczając i wyrównują podbudowę zachowując pochylenia podłużne i poprzeczne zgodnie z projektem budowlanym. Dalej należy wbudować odzyskane nieuszkodzone płyty drogowe po akceptacji Inżyniera, oraz uzupełnić zaistniałe braki nowymi. Drogi dojazdowe Należy wykonać drogi dojazdowe do poszczególnych obiektów zrekultywowanego składowiska o szerokości 3,50 m.i nawierzchni o konstrukcji z tłucznia grubości 30 cm. Nawierzchnia dróg dojazdowych powinna być wytyczona w sposób umożliwiający jej wykonanie zgodnie z dokumentacją projektową lub według zaleceń Inżyniera, z tolerancjami określonymi w odpowiednich normach. Minimalna grubość warstwy nawierzchni z tłucznia nie może być po zagęszczeniu mniejsza od 1,5-krotnego wymiaru największych ziaren tłucznia. Maksymalna grubość warstwy nawierzchni po zagęszczeniu nie może przekraczać 20 cm. Nawierzchnię o grubości powyżej 20 cm należy wykonywać w dwóch warstwach. Kruszywo grube powinno być rozłożone w warstwie o jednakowej grubości, przy użyciu układarki. Grubość rozłożonej warstwy luźnego kruszywa powinna być taka, aby po jej zagęszczeniu i zaklinowaniu osiągnęła grubość projektowaną. Kruszywo grube po rozłożeniu powinno być przywałowane dwoma przejściami walca statycznego, gładkiego o nacisku jednostkowym nie mniejszym niż 30 kn/m. Zagęszczanie nawierzchni o przekroju daszkowym powinno rozpocząć się od krawędzi i stopniowo przesuwać się pasami podłużnymi, częściowo nakładającymi się w kierunku osi jezdni. Zagęszczenie nawierzchni o jednostronnym spadku poprzecznym powinno rozpocząć się od dolnej krawędzi i przesuwać się pasami podłużnymi, częściowo nakładającymi się, w kierunku jej górnej krawędzi. W przypadku wykonywania nawierzchni zasadniczej, po przywałowaniu kruszywa grubego należy rozłożyć kruszywo drobne w równej warstwie, w celu zaklinowania kruszywa grubego. Do zagęszczania należy użyć walca wibracyjnego o nacisku jednostkowym co najmniej 18 kn/m, albo płytową zagęszczarką wibracyjną o nacisku jednostkowym co najmniej 16 kn/ m

263 Grubość warstwy luźnego kruszywa drobnego powinna być taka, aby wszystkie przestrzenie warstwy kruszywa grubego zostały wypełnione kruszywem drobnym. Jeżeli to konieczne, operacje rozkładania i wwibrowywania kruszywa drobnego należy powtarzać aż do chwili, gdy kruszywo drobne przestanie penetrować warstwę kruszywa grubego. Po zagęszczeniu cały nadmiar kruszywa drobnego należy usunąć z podbudowy szczotkami tak, aby ziarna kruszywa grubego wystawały nad powierzchnię od 3 do 6 mm. Następnie warstwa powinna być przywałowana walcem statycznym gładkim o nacisku jednostkowym nie mniejszym niż 50 kn/m, albo walcem ogumionym w celu dogęszczenia kruszywa poluzowanego w czasie szczotkowania. Nawierzchnia po wykonaniu, a przed ułożeniem następnej warstwy, powinna być utrzymywana w dobrym stanie. Jeżeli Wykonawca będzie wykorzystywał, za zgodą Inżyniera, gotową nawierzchnię do ruchu budowlanego, to jest obowiązany naprawić wszelkie uszkodzenia nawierzchni, spowodowane przez ten ruch. Koszt napraw wynikłych z niewłaściwego utrzymania dróg obciąża Wykonawcę robót Krawężniki drogowe i obrzeża chodnikowe Wytyczenie sytuacyjno-wysokościowe odcinków wbudowania krawężników i obrzeży, wykonać należy na podstawie Rysunków Robót. Roboty ziemne (wykopy) związane z wykonaniem koryta gruntowego pod krawężniki i obrzeża wykonane będą ręcznie. Geometria wykopu oraz głębokość zgodnie z Katalogiem Powtarzalnych Elementów Drogowych oraz wymaganiami PN-S-02205:1998. Zbędny gruz z wykopów należy rozplantować w rejonie robót lub przeznaczyć na przesypkę inertną na kwaterę. Przed przystąpieniem do wytworzenia betonu na ławę betonową z oporem, Wykonawca jest zobowiązany do opracowania receptury na beton. Receptura winna być opracowana dla materiałów, zaakceptowanych wcześniej przez Inżyniera, przez laboratorium, w oparciu o PN-B-06250:1998 Beton zwykły. Ława betonowa wykonana będzie z betonu klasy B-15, we wcześniej przygotowanym korycie gruntowym. Wykonanie ławy betonowej polega na rozścieleniu dowiezionego betonu oraz odpowiednim jego zagęszczeniu. Wykonana ława wraz z oporem po zagęszczeniu betonu powinna odpowiadać wymiarami oraz kształtem rysunkowi w Katalogu Powtarzalnych Elementów Drogowych. Wbudowania krawężnika należy dokonać zgodnie z Katalogiem Powtarzalnych Elementów Drogowych. Przy wbudowywaniu krawężnika należy bezwzględnie przestrzegać wytyczonej trasy przebiegu krawężnika oraz usytuowania wysokościowego, zgodnego z Dokumentacją Projektową. Dopuszczalne odstępstwa od dokumentacji projektowej, to ± 1 cm w niwelecie krawężnika i ± 5 cm w usytuowaniu poziomym. Podsypka piaskowa pod obrzeża wykonana będzie ręcznie. Wykonanie podsypki polega na rozścieleniu w korycie gruntowym warstwy piasku grubości 3 cm. Wbudowane obrzeża należy obsypać gruntem od strony przeciwnej niż chodnik. Dopuszczalne odchylenia od projektowanej niwelety obrzeża wynoszą 0,5 % Odwodnienie dróg i placów wewnętrznych Wody opadowe z nawierzchni drogi należy odprowadzić za pomocą spadków poprzecznych i podłużnych na przyległe tereny zielone. 263

264 KONTROLA JAKOŚCI ROBÓT Ogólne zasady kontroli jakości robót: a) ogólne zasady kontroli jakości robót podano w pkt b) Wykonawca jest odpowiedzialny za pełną kontrolę jakości robót, materiałów, c) Wykonawca zapewni odpowiedni system i środki techniczne do kontroli jakości robót (zgodnie z PZJ) na terenie i poza placem budowy, d) wszystkie badania i pomiary będą przeprowadzane zgodnie z wymaganiami Norm lub Aprobat Technicznych przez jednostki posiadające odpowiednie uprawnienia budowlane Kontrole i badania laboratoryjne: a) badania laboratoryjne muszą obejmować sprawdzenie podstawowych cech materiałów podanych w niniejszych WWiO oraz wyspecyfikowanych we właściwych PN (EN-PN) lub Aprobatach Technicznych, a częstotliwość ich wykonania musi pozwolić na uzyskanie wiarygodnych i reprezentatywnych wyników dla całości wybudowanych lub zgromadzonych materiałów. Wyniki badań Wykonawca przekazuje Inżynierowi w trybie określonym w PZJ do akceptacji, b) Wykonawca będzie przekazywać Inżynierowi kopie raportów z wynikami badań nie później niż w terminie i w formie określonej w PZJ, c) badania kontrolne obejmują cały proces budowy Badania jakości robót w czasie budowy. Badania jakości robót w czasie ich realizacji należy wykonywać zgodnie z wytycznymi właściwych WWiO oraz instrukcjami zawartymi w Normach i Aprobatach Technicznych dla materiałów i systemów technologicznych OBMIAR ROBÓT Ogólne zasady i wymagania dotyczące obmiaru robót podano w pkt Roboty objęte niniejszymi WWiO obmierza się w następujących jednostkach miary : m 2 dla wykonania nawierzchni tłuczniowej, m 2 - wykonania zadarnienia, na podstawie Dokumentacji Projektowej i pomiaru w terenie, szt -wysadzenia drzew i krzewów, na podstawie Dokumentacji Projektowej i pomiaru w terenie. Obmiar robót określa ilość wykonanych robót zgodnie z postanowieniami Umowy. Ilość robót oblicza się według sporządzonych przez służby geodezyjne pomiarów z natury, udokumentowanych operatem powykonawczym, z uwzględnieniem wymagań technicznych zawartych w niniejszej WWiO i ujmuje w księdze obmiaru. Wszystkie urządzenia i sprzęt pomiarowy stosowane do obmiaru robót podlegają akceptacji Inżyniera i muszą posiadać ważne certyfikaty legalizacji ODBIÓR ROBÓT Ogólne zasady odbioru robót podano w pkt Celem odbioru jest protokolarne dokonanie finalnej oceny rzeczywistego wykonania robót w odniesieniu do ich ilości, jakości i wartości. Gotowość do odbioru zgłasza Wykonawca wpisem do dziennika budowy przedkładając Inżynierowi do oceny i zatwierdzenia 264

265 dokumentację powykonawczą robót. Odbiór jest potwierdzeniem wykonania robót zgodnie z postanowieniami Umowy oraz obowiązującymi Normami Technicznymi (PN, EN-PN) OPIS SPOSOBU ROZLICZENIA ROBÓT - PODSTAWA PŁATNOŚCI Ogólne wymagania Ogólne wymagania dotyczące płatności podano w pkt Opis sposobu rozliczenia robót tymczasowych i prac towarzyszących Roboty tymczasowe i prace towarzyszące nie zostały ujęte w Wykazie Cen jako wydzielone pozycje i nie podlegają bezpośrednio rozliczeniu finansowemu. Cena wykonania robót tymczasowych i prac towarzyszących winna być uwzględniona w cenie ryczałtowej wykonania robót budowlanych ujętych w Wykazie Cen DOKUMENTY ODNIESIENIA. Podstawą do wykonania robót jest Dokumentacja projektowa, WWiO, normy oraz inne dokumenty i ustalenia techniczne Normy WTWiO Warunki Techniczne Wykonania i Odbioru Robót - ITB Katalog Powtarzalnych Elementów Drogowych. Centralne Biuro Projektowo Badawcze Dróg i Mostów w Warszawie. Numer normy polskiej i odpowiadającej jej normy europejskiej i międzynarodowej PN-87/S PN-S/02205:1998 Tytuł normy Drogi samochodowe. Nawierzchnie drogowe. Podział, nazwy, określenia. Drogi samochodowe. Roboty ziemne. Wymagania i badania. PN-S-06102:1997 Drogi samochodowe. Podbudowy z kruszyw stabilizowanych mechanicznie PN-S-96012:1997 Drogi samochodowe. Podbudowa i ulepszone podłoże z gruntu stabilizowanego cementem. Wymagania i badania. PN 57/S Zmiany BI 2/72 poz. 14. PN-EN 1436:2000 IDT EN 1423:1997 PN-88/B PN-88/B Zmiany BI 9/89 poz. 78, BI 12/90 poz. 95, BI 10/91 poz. 67. PN-63/B Zmiany BI 6/67 poz. 87 PN-86/B Drogi samochodowe. Nawierzchnie z kostki kamiennej Materiały do poziomego oznakowania dróg. Wymagania dotyczące poziomych oznakowań dróg. Grunty budowlane. Badanie próbek gruntu. Beton zwykły. Roboty betonowe i żelbetowe. Wymagania techniczne. Kruszywa mineralne do betonu zwykłego 265

266 Numer normy polskiej i odpowiadającej jej normy europejskiej i międzynarodowej Poprawki BI 6/87 poz. 52. Zmiany PN-B-06712/A1:1997 PN-88/B PN-B-19701:1997 PN-B-11111:1996 Poprawki N 11/97 PN-B-11112:1996 Errata KNN 11/96 lp. 3. PN-B-11113:1996 PN-83/R Zmiany BI 7/88 poz. 83. PN-R-65023:1999 PN-87/R PN-87/R Tytuł normy Materiały budowlane. Woda do betonów i zapraw Cement. Cementy powszechnego użytku. Skład, wymagania i ocena zgodności. Kruszywa mineralne. Kruszywa naturalne do nawierzchni drogowych. Żwir i mieszanka. Kruszywa mineralne. Kruszywa łamane do nawierzchni drogowych. Kruszywa mineralne. Kruszywa naturalne do nawierzchni drogowych. Piasek. Zabiegi uprawowe. Nazwy i określenia. Materiał siewny. Nasiona roślin rolniczych. Materiał szkółkarski. Ozdobne drzewa i krzewy iglaste. Materiał szkółkarski. Ozdobne drzewa i krzewy liściaste. PN-B-11110:1996 Surowce skalne, lite do produkcji kruszyw łamanych stosowane w budownictwie drogowym. PN-B-11111:1996 PN-B-11112:1996 PN-B-11113:1996 PN-S-02205:1998 PN-84/S PN-S-02204:1997 PN-EN 206-1:2003 PN-EN 12620:2002 PN-EN 1008:2004 PN-EN197-1:2002 PN-86/B PN-B-04452:2002 PN-91/B PN-88/B PN-74/S PN-S-96025:2000 PN-58/S Kruszywa mineralne. Kruszywa naturalne do nawierzchni drogowych. Żwir i mieszanka. Kruszywa mineralne. Kruszywa łamane do nawierzchni drogowych. Kruszywa mineralne. Kruszywa naturalne do nawierzchni drogowych. Piasek. Drogi samochodowe. Roboty ziemne. Wymagania i badania. Konstrukcje drogowe. Podbudowa i nawierzchnia z tłucznia kamiennego. Drogi samochodowe. Odwodnienie dróg. Beton Część 1 Wymagania właściwości produkcja i zgodność Kruszywa do betonu. Woda zarobowa do betonu Specyfikacja pobierania próbek, badania i oceny przydatności wody zarobowej do betonu, w tym odzyskanej z procesów produkcji betonu. Cement Część1: Skład, wymagania i kryteria zgodności dotyczące cementów powszechnego użytku. Grunty budowlane. Określenia, symbole, podział i opis gruntów. Geotechnika Badania polowe. Kruszywa mineralne. Piaski i żwiry filtracyjne. Wymagania techniczne. Grunty budowlane. Badania próbek gruntów. Drogi samochodowe. Nawierzchnie z płyt betonowych i kamiennobetonowych. Drogi samochodowe i lotniskowe. Nawierzchnie asfaltowe. Wymagania. Drogi samochodowe. Nawierzchnie z kostki kamiennej nieregularnej. Wymagania techniczne i badania przy odbiorze. PN-67/S Drogi samochodowe. Metody badań mas mineralno-bitumicznych i nawierzchni bitumicznych. PN-57/S Drogi samochodowe. Nawierzchnie z kostki kamiennej. Warunki Techniczne. PN-57/S Drogi samochodowe. Nawierzchnie z brukowca. Warunki Techniczne. 266

267 Numer normy polskiej i odpowiadającej jej normy europejskiej i międzynarodowej Tytuł normy PN-75/S BN-80/ /01 BN-80/ /03 BN-80/ /04 BN-64/ Drogowe i lotniskowe nawierzchnie z betonu cementowego. Prefabrykaty budowlane z betonu. Elementy nawierzchni dróg, ulic, parkingów, torowisk tramwajowych. Wspólne wymagania i badania. Prefabrykaty budowlane z betonu. Elementy nawierzchni dróg, ulic, parkingów, torowisk tramwajowych. Płyty chodnikowe. Prefabrykaty budowlane z betonu. Elementy nawierzchni dróg, ulic, parkingów, torowisk tramwajowych. Krawężniki i obrzeża chodników. Krawężniki uliczne. Warunki techniczne ustawiania i odbioru. PN-B: Urządzenia wodno-melioracyjne. Przepusty z rur betonowych i żelbetowych. Wykonanie i metody badań. BN-88/ PN-63/B Cement. Transport i przechowywanie. Roboty betonowe i żelbetowe Wymagania Techniczne. PN-80/B Prefabrykaty budowlane z betonu. Metody pomiaru cech geometrycznych. DIN Kostka brukowa z betonu (norma niemiecka) Warunki Techniczne Wykonania i Odbioru Robót Budowlano - Montażowych oraz inne obowiązujące PN (EN-PN) w zakresie przyjętym przez polskie prawodawstwo. 267

268 2 CZĘŚĆ INFORMACYJNA Kontrakt nr III Zamknięcie i rekultywacja składowisk odpadów, realizowany w ramach Grupy Projektów Nr 2004/PL/16/C/PE/ Gospodarka odpadami i osadami ściekowymi w Lesznie i subregionie lesczyńskim obejmuje wykonanie dokumentacji technicznej projektowej rekultywacji składowisk oraz wykonanie robót budowlanych na następujące zadania: 1. Zadanie nr 1/KIII: Zamknięcie i rekultywacja składowiska odpadów w Trzebani, gm. Osieczna, 2. Zadanie nr 2/KIII: Zamknięcie i rekultywacja składowiska odpadów w Długich Nowych, gm. Święciechowa, 3. Zadanie nr 3/KIII: Zamknięcie i rekultywacja składowiska odpadów w Rawiczu, gm. Rawicz, 4. Zadanie nr 4/KIII: Zamknięcie i rekultywacja składowiska odpadów w Czerwonej Wsi, gm. Krzywiń, 5. Zadanie nr 5/KIII: Zamknięcie i rekultywacja składowiska odpadów w Dalabuszkach, gm. Gostyń, 6. Zadanie nr 6/KIII: Zamknięcie i rekultywacja składowiska odpadów w Wydawach, gm. Poniec, 7. Zadanie nr 7/KIII: Zamknięcie i rekultywacja składowiska odpadów w Sowinach, gm. Bojanowo, 8. Zadanie nr 8/KIII: Zamknięcie i rekultywacja składowiska odpadów w Koszanowie, gm. Śmigiel, 9. Zadanie nr 9/KIII: Zamknięcie i rekultywacja składowiska odpadów w Karcu, gm. Krobia, 10. Zadanie nr 10/KIII: Zamknięcie i rekultywacja składowiska odpadów w Czeluścinie, gm. Pępowo, 11. Zadanie nr 11/KIII: Zamknięcie i rekultywacja składowiska odpadów w Krzemieniewie, gm. Krzemieniewo, 12. Zadanie nr 12/KIII: Zamknięcie i rekultywacja składowiska odpadów w Moraczewie, gm. Rydzyna, 13. Zadanie nr 13/KIII: Zamknięcie i rekultywacja składowiska odpadów w Brenno Pole, gm. Wijewo. Zakres rzeczowy Kontraktu nr III obejmuje opracowanie dokumentacji technicznych wraz z uzyskaniem wszelkich wymaganych przepisami prawa uzgodnień, opinii i pozwoleń dla 11 składowisk oraz weryfikację/aktualizację posiadanej przez Zamawiającego dokumentacji technicznej dla składowiska odpadów w Trzebani (Zadanie nr 1/KlIl) i składowiska odpadów w Długich Nowych (Zadanie nr 2/KlIl) oraz dokonanie zamknięcia i rekultywacji 13 gminnych składowisk odpadów na terenie subregionu leszczyńskiego, o łącznej powierzchni ok. 30,00 ha (stanowiących poszczególne zadania Kontraktu nr III). 268

269 2.1 Przepisy prawne i normy Zamierzenia budowlane będą wykonane w oparciu m.in. o następujące przepisy prawne: Dyrektywa Rady Unii Europejskiej 1999/31/EC z dnia 26 kwietnia 1999 roku w sprawie ziemnych składowisk odpadów; Ustawa Prawo ochrony środowiska z dnia 27 kwietnia 2001 r. (tekst jednolity Dz. U. z 2006r. Nr 129, poz. 902 z późn. zm.); Ustawa z dnia 7 lipca 1994 r. - Prawo budowlane (tekst jednolity: Dz. U. z 2006 r. Nr 156, poz z późn. zm.) Ustawa z dnia 18 lipca 2001 r. Prawo wodne (tekst jednolity: Dz. U. z 2005 r. Nr 239, poz z późn. zm.) Ustawa z dnia 27 kwietnia 2001 r. o odpadach (Dz. U. Nr 62, poz. 628, z późn. zm.) Rozporządzenie Ministra Środowiska z dnia 9 grudnia 2002 roku w sprawie zakresu, czasu, sposobu oraz warunków prowadzenia monitoringu składowisk odpadów (Dz. U. Nr 220, poz. 1858); Rozporządzenie Ministra Środowiska z dnia 24 marca 2003 roku w sprawie szczegółowych wymagań dotyczących lokalizacji, budowy, eksploatacji i zamknięcia, jakim powinny odpowiadać (Dz. U. Nr 61 poz. 549); Ustawa z dnia 27 marca 2003 r. o planowaniu i zagospodarowaniu przestrzennym (Dz. U. Nr 80, poz. 717 z późn. zm.) Rozporządzenie Ministra Środowiska z dnia 27 września 2001 r. w sprawie katalogu odpadów (Dz. U. Nr 112, poz. 1206) Ustawa z dnia 3 lutego 1995 r. o ochronie gruntów rolnych i leśnych ( tekst jednolity Dz. U. z 2004 r. Nr 121, poz z późn. zm.). Ustawa z dnia r. Prawo geologiczne i górnicze (tekst jednolity Dz. U. z 2005 r. Nr 228, poz z późn. zm.) Ustawa z dnia 13 września 1996 r. o utrzymaniu czystości i porządku w gminach (tekst jednolity Dz. U. z 2005 r. Nr 236, poz. 2008, z późn. zm.) Rozporządzenie Ministra Środowiska z dnia 6 czerwca 2002 r. w sprawie dopuszczalnych poziomów niektórych substancji w powietrzu, alarmowych poziomów niektórych substancji w powietrzu oraz marginesów tolerancji dla dopuszczalnych poziomów niektórych substancji (Dz. U. Nr 87, poz. 796); Rozporządzenie Ministra Środowiska z dnia 5 grudnia 2002 r. w sprawie wartości odniesienia dla niektórych substancji w powietrzu (Dz. U. z 2003 Nr 1 poz. 12); Rozporządzenie Rady Ministrów z dnia 9 listopada 2004 r. w sprawie określenia rodzajów przedsięwzięć mogących znacząco oddziaływać na środowisko oraz szczegółowych uwarunkowań związanych z kwalifikowaniem przedsięwzięcia do sporządzenia raportu o oddziaływaniu na środowisko (Dz.U. nr 257 poz z późn. zm.); Rozporządzenie Ministra Środowiska z dnia 26 lipca 2002 roku w sprawie rodzajów instalacji mogących powodować znaczne zanieczyszczenie poszczególnych elementów przyrodniczych albo środowiska jako całości (Dz. U Nr 122 poz. 1055); Rozporządzenie Ministra Środowiska z dnia 20 grudnia 2005 w sprawie standardów emisyjnych z instalacji. (Dz. U Nr 260 poz z późn. zm.). oraz normy i inne wytyczne przedstawione poszczególnych WWiO. 269

270 2.2 Zadanie nr 1/KIII: Zamknięcie i rekultywacja składowiska odpadów w Trzebani Dokumenty potwierdzające zgodność zamierzenia budowlanego z wymaganiami wynikającymi z odrębnych przepisów Plan Gospodarki Odpadami dla Województwa Wielkopolskiego, Plan Gospodarki Odpadami dla Powiatu Leszczyńskiego, Plan Gospodarki Odpadami dla Gminy Osieczna, Plan Gospodarki Odpadami dla Miasta Leszno, Instrukcja eksploatacji składowiska odpadów w Trzebani wykonana w listopadzie 2002 r. przez Tadeusza Krzyśków, ul. Stysia 46/5, Wrocław, Aneks do instrukcji eksploatacji składowiska odpadów w Trzebani, Leszno 2005, Przegląd ekologiczny składowisk odpadów w Trzebani, wykonany w czerwcu 2002 r. przez Tadeusza Krzyśków, ul. Stysia 46/5, Wrocław, Decyzja Wojewody Wielkopolskiego Nr SR.Le /03 z dnia 31 grudnia 2003 r. o zamknięciu składowiska odpadów w miejscowości Trzebania, gmina Osieczna w terminie do dnia 31 grudnia 2006 r. zarządzanego przez Miejski Zakład Oczyszczania Sp. z o.o. mieszczący się w Lesznie przy ul. Saperskiej 23, patrz Załącznik do PFU poz. nr 20 Dodatek do dokumentacji określającej warunki hydrogeologiczne w rejonie składowiska odpadów w Trzebani, gmina Osieczna pow. Leszczyński, z marca 2004r. wykonany przez GEOKOM Sp. z o.o. ul. Piątkowska 87A/21, Poznań, Decyzja Wojewody Wielkopolskiego Nr SR.Le /04 z dnia 27 września 2004r. uzgadniająca warunki rekultywacji składowiska odpadów komunalnych i przemysłowych w Trzebani, gmina Osieczna. patrz Załącznik do PFU poz. nr Oświadczenie zamawiającego stwierdzające jego prawo do dysponowania nieruchomością na cele budowlane Patrz Załącznik Poz

271 2.2.3 Materiały źródłowe niezbędne do wykonania dokumentacji projektowej Kopia mapy zasadniczej Patrz Załącznik Poz Wyniki badań gruntowo- wodnych Tab. 2-1 Wyniki badań laboratoryjnych wód podziemnych w obrębie składowiska w m. Trzebania, gm. Osieczna. 271

272 Tab. 2-2 Wyniki badań laboratoryjnych wód powierzchniowych w obrębie składowiska w m. Trzebania, gm. Osieczna Zalecenia konserwatorskie Według opinii konserwatorskiej i archeologicznej Wojewódzkiego Urzędu Ochrony Zabytków w Poznaniu, Delegatura w Lesznie z dnia 31 sierpnia 2006 roku na temat projektowanego do zamknięcia składowiska odpadów komunalnych w miejscowości Trzebania gm.osieczna oraz budowy instalacji do przeładunku i przekształcenia odpadów określono następujące warunki konserwatorskie: prace ziemne należy prowadzić pod nadzorem archeologicznym, Teren ten położony jest w strefie intensywnego występowania stanowisk archeologicznych. 272

273 Kopia opinii w załączniku do Pf-u - Poz. 1 Opinia Konserwatora Zabytków Inwentaryzacja zieleni Wszystkie drzewa i krzewy w ramach prowadzonej rekultywacji będą usunięte. Tab. 2-3 Inwentaryzacja zieleni na składowisku w m. Trzebania gm. Osieczna. Oznaczenie na mapie Nazwa polska Nazwa łacińska Obwód pnia [cm] Pierśnica [cm] Wstępna ocena stanu drzew 1. Krzew Wierzba biała Salix alba dobry 2. Sosna pospolita Pinus silvestris dobry 3. Robinia biała Robinia pseudoacacia dobry 4. Topola osika Populus tremula dobry 5. Brzoza brodawkowata Betula pendula dobry 6. Brzoza brodawkowata Betula pendula dobry 7. Topola osika Populus tremula dobry 8. Brzoza brodawkowata Betula pendula dobry 9. Brzoza brodawkowata Betula pendula dobry 10. Topola osika Populus tremula dobry 11. Topola biała Populus alba dobry 12. Brzoza brodawkowata Betula pendula dobry 13. Brzoza brodawkowata Betula pendula dobry 14. Brzoza brodawkowata Betula pendula dobry 15. Brzoza brodawkowata Betula pendula dobry 16. Brzoza brodawkowata Betula pendula dobry A. B. C. D. E. F. Powierzchniowe zakrzewienie: Robinia biała Robinia pseudoacacia dobry Bez czarny Sambucus nigra dobry Sumak octowiec Rhus typhina dobry Jesion wyniosły Fraxinus excelsior dobry Powierzchniowe zakrzewienie: Bez czarny Sambucus nigra dobry Robinia biała Robinia pseudoacacia dobry Powierzchniowe zakrzewienie: Jabłoń domowa Malus domestica dobry Bez czarny Sambucus nigra dobry Powierzchniowe zakrzewienie: Brzoza brodawkowata Betula pendula dobry Bez czarny Sambucus nigra dobry Robinia biała Robinia pseudoacacia dobry Żywopłot wysoki: Bez czarny Sambucus nigra dobry Wierzba iwa Salix caprea dobry Brzoza brodawkowata Betula pendula dobry Robinia biała Robinia pseudoacacia dobry Lipa drobnolistna Tilia cordata dobry Powierzchniowe zakrzewienie: Klon pospolity Acer platanoides dobry 273

274 Oznaczenie na mapie Nazwa polska Nazwa łacińska Obwód pnia [cm] Pierśnica [cm] Wstępna ocena stanu drzew Robinia biała Robinia pseudoacacia dobry Bez czarny Sambucus nigra dobry Jesion wyniosły Fraxinus excelsior dobry Powierzchniowe zakrzewienie: G. Brzoza brodawkowata Betula pendula dobry Orzech włoski Juglans regia dobry Robinia biała Robinia pseudoacacia dobry Powierzchniowe zakrzewienie: H. Klon pospolity Acer platanoides dobry Brzoza brodawkowata Betula pendula dobry Śliwa mirabelka Prunus domestica subsp. Syriaca dobry I. Powierzchniowe zakrzewienie: Bez czarny Sambucus nigra dobry Brzoza brodawkowata Betula pendula dobry Graficzne przedstawienie inwentaryzacji zamieszczono w Załączniku Poz Dane dotyczące zanieczyszczenia atmosfery Na terenie składowiska nie prowadzono badań zanieczyszczenia atmosfery Pomiary występujących uciążliwości (ruch, hałas) Na terenie składowiska nie prowadzono badań uciążliwości (ruch, hałas) Inwentaryzacja obiektów budowlanych Na podstawie prac inwentaryzacyjnych wykonanych w okresie od do stwierdzono, iż na składowisku występują następujące obiekty budowlane: Tab. 2-4 Inwentaryzacja obiektów budowlanych na składowisku w m.trzebania gm. Osieczna. Lp. Obiekt budowlany Opis obiektu budowlanego Fot. Nr 1 Wiata stalowa wiata magazynowa o wymiarach 6,80 m x 4,40 m na sprzęt składowiskowy 2 droga wewnętrzna droga wewnętrzna wykonana z płyt żelbetowych drogowych Foto 2 Foto 1,2 3 piezometry 6 otworów 274

275 4 ogrodzenie ogrodzenie składowiska o długości 730 m wykonane z siatki Foto 3 5 brama wjazdowa brama wjazdowa na składowisko Foto 1 Część istniejących obiektów budowlanych, zgodnie z opisem zakresu robót przedstawionym w pkt PF-U będzie podlegać rozbiórce w ramach realizacji zadania nr 1/KIII Porozumienia, zgody lub pozwolenia oraz warunki techniczne i realizacyjne związane z przyłączeniem obiektu do istniejącej infrastruktury Nie wymagane. 2.3 Zadanie nr 2/KIII: Zamknięcie i rekultywacja składowiska odpadów w miejscowości Długie Nowe, gmina Święciechowa Dokumenty potwierdzające zgodność zamierzenia budowlanego z wymaganiami wynikającymi z odrębnych przepisów Decyzja nr OS.I /2003 z dnia o zamknięciu składowiska odpadów innych niż niebezpieczne i obojętne w miejscowości Długie Nowe Gm. Święciechowa. patrz Załącznik do PFU poz. 22 Decyzja nr OS.I /2004 z dnia zmieniająca decyzję Starosty Leszczyńskiego z dnia nr OS.I /2004. patrz Załącznik do PFU poz. 22 Decyzja nr OS.I /06 z dnia zmieniająca decyzję Starosty Leszczyńskiego z dnia nr OS.I /2004. patrz Załącznik do PFU poz. 22 Plan Gospodarki Odpadami dla Województwa. Wielkopolskiego z września 2003 powstał jako realizacja ustawy o odpadach z dnia r. (Dz.U. Nr 62, poz. 628 z późn. zm.), która w rozdziale 3, Art wprowadza obowiązek opracowywania planów na szczeblu krajowym, wojewódzkim, powiatowym i gminnym. Plan Gospodarki Odpadami dla Powiatu Leszczyńskiego opracowany na podstawie rozporządzenia z dnia r Ministra Środowiska w sprawie sporządzania planów gospodarki odpadami (Dz.U. Nr 66/2003, poz. 620). 275

276 Plan Gospodarki Odpadami dla Gminy Święciechowa stanowiący integralną część Programu Ochrony Środowiska dla Gminy Święciechowa na lata z uwzględnieniem perspektywy na lata , opracowanego na podstawie art. 17ustawy z dnia 27 kwietnia 2001 r. Prawo ochrony środowiska (tekst jednolity Dz. U. z 2006r. Nr 129, poz. 902 z późn. zm.) Oświadczenie zamawiającego stwierdzające jego prawo do dysponowania nieruchomością na cele budowlane Patrz Załącznik Poz Materiały źródłowe niezbędne do wykonania dokumentacji projektowej Kopia mapy zasadniczej Patrz Załącznik Poz Wyniki badań gruntowo- wodnych W dniu 12 czerwca 2002 r. wykonano trzy otwory wiertnicze o głębokości do 5,0 m, świdrem glebowym STIHL (spalinowy), o średnicy 40 mm w pobliżu otworów wykonanych w 1992 r. Przekroje geologiczne poszczególnych warstw pokrywają się. W otworach 2 i 3 nie natrafiono na wodę gruntową, w otworze I (dno żwirowni) natrafiono na wodę gruntową na głębokości 1,10 m czyli na rzędnej 38,34 m n.p.m. W otworze I - na głębokości poniżej 4,5 m wystąpiła w profilu glina piaszczysta (od rzędnej 84,94 m n.p.m.). Na podstawie wcześniejszych badań terenowych, obserwacji oraz obecnego stanu, należy stwierdzić, że składowisko posiada korzystne warunki lokalizacyjne, geologiczne oraz wodne, lecz jego eksploatacja nie spełnia wymogów stawianych przez obowiązujące przepisy z zakresu ochrony środowiska. Ujęcia wody funkcjonują w okolicy Długich Nowych i Długich Starych. Są to studnie wiercone pionowo eksploatujące wodę podziemną dla celów pitnych z różnych struktur hydrogeologicznych: - pokrywy fluwioglacjalnej podglinewej - Niechłód, Piotrowice, Dębowa Łęka i bez nadkładu glin Długie Nowe, doliny kopalnej z interglacjału mazowieckiego- Długie Stare, - doliny Rowu Polskiego - Długie Stare (PKP), zbiornika wód trzeciorzędowych Długie Nowe. Najbliższe ujęcia wody; 276

277 - gospodarstwo Rolne Długie Stare 1,2 km od składowiska, - ZPN Długie Nowe 1,8 km od składowiska. Dane ogólne o ujęciach wody zestawiono w Tab Tab. 2-5 Charakterystyka ważniejszych ujęć wody Zalecenia konserwatorskie Według opinii konserwatorskiej i archeologicznej Wojewódzkiego Urzędu Ochrony Zabytków w Poznaniu, Delegatura w Lesznie z dnia 31 sierpnia 2006 roku na temat projektowanego do zamknięcia składowiska odpadów komunalnych w miejscowości Długie Nowe gm Święciechowa określono następujące warunki konserwatorskie: prace ziemne należy prowadzić pod nadzorem archeologicznym, inwestycja zlokalizowana w strefie ochronnej stanowiska archeologicznego 64-23/19. Kopia opinii w załączniku do Pf-u Poz. 1 Opinia Konserwatora Zabytków Inwentaryzacja zieleni Podczas inwentaryzacji zieleni nie stwierdzono obiektów podlegających inwentaryzacji Dane dotyczące zanieczyszczenia atmosfery Brak Informacji nie prowadzi się badań. 277

278 Pomiary występujących uciążliwości (ruch, hałas) Brak informacji nie prowadzi się badań Inwentaryzacja obiektów budowlanych Na podstawie prac inwentaryzacyjnych wykonanych w okresie od do stwierdzono, iż na składowisku występują następujące obiekty budowlane: Tab. 2-7 Obiekty budowlane zlokalizowane na składowisku w m. Długie Nowe, gm. Święciechowa. Lp. Obiekt budowlany Opis obiektu budowlanego 1 barak do obsługi obiekt drewniany 2 droga wewnętrzna gruntowa 3 szlaban stalowy, usytuowany przy drodze wojwódzkiej Część istniejących obiektów budowlanych, zgodnie z opisem zakresu robót przedstawionym w pkt PF-U będzie podlegać rozbiórce w ramach realizacji zadania nr 2/KIII Porozumienia, zgody lub pozwolenia oraz warunki techniczne i realizacyjne związane z przyłączeniem obiektu do istniejącej infrastruktury Nie wymagane. 278

279 2.4 Zadanie nr 3/KIII: Zamknięcie i rekultywacja składowiska odpadów w Rawiczu, gmina Rawicz Dokumenty potwierdzające zgodność zamierzenia budowlanego z wymaganiami wynikającymi z odrębnych przepisów Decyzja nr OS /01/03 z dnia roku o zamknięciu składowiska odpadów komunalnych w Rawiczu Osiedle Sarnowa. Decyzja nr OS /02/03 z dnia roku zatwierdzająca instrukcję eksploatacji gminnego składowiska odpadów w Rawiczu Osiedle Sarnowa. Decyzja nr OS /04 z dnia roku zatwierdzająca instrukcję eksploatacji odpadów w Rawiczu Osiedle Sarnowa. Plan Gospodarki Odpadami dla Województwa. Wielkopolskiego z września 2003 powstał jako realizacja ustawy o odpadach z dnia r. (Dz.U. Nr 62, poz. 628), która w rozdziale 3, Art wprowadza obowiązek opracowywania planów na szczeblu krajowym, wojewódzkim, powiatowym i gminnym. Plan Gospodarki Odpadami dla Powiatu Leszczyńskiego opracowany na podstawie rozporządzenia z dnia r Ministra Środowiska w sprawie sporządzania planów gospodarki odpadami (Dz.U. Nr 66/2003, poz. 620). Plan gospodarki odpadami dla miasta i gminy Rawicz Oświadczenie zamawiającego stwierdzające jego prawo do dysponowania nieruchomością na cele budowlane Patrz Załącznik Poz

280 2.4.3 Materiały źródłowe niezbędne do wykonania dokumentacji projektowej Kopia mapy zasadniczej Patrz Załącznik Poz Wyniki badań gruntowo- wodnych Tab. 2-8 Wyniki badań laboratoryjnych wód podziemnych w obrębie składowiska w Rawiczu, gm. Rawicz. 280

281 Zalecenia konserwatorskie Według opinii konserwatorskiej i archeologicznej Wojewódzkiego Urzędu Ochrony Zabytków w Poznaniu, Delegatura w Lesznie z dnia 31 sierpnia 2006 roku na temat projektowanego do zamknięcia składowiska odpadów komunalnych w Rawiczu, gmina Rawicz oraz budowy instalacji do przeładunku i przekształcenia odpadów określono następujące warunki konserwatorskie: prace ziemne należy prowadzić pod nadzorem archeologicznym, inwestycja zlokalizowana w strefie ochronnej stanowiska archeologicznego /18. Kopia opinii w załączniku do Pf-u Poz. 1 Opinia Konserwatora Zabytków Inwentaryzacja zieleni Tab. 2-9 Inwentaryzacja zieleni na terenie składowiska w Rawiczu gm. Rawicz. Oznaczenie na mapie Nazwa polska Nazwa łacińska Obwód pnia [cm] Pierśnica [cm] Wstępna ocena stanu drzew 1. Robinia biała Robinia pseudoacacia Dobry 2. Robinia biała Robinia pseudoacacia Dobry 3.a Robinia biała Robinia pseudoacacia Dobry 3.b Robinia biała Robinia pseudoacacia Dobry 4.a Robinia biała Robinia pseudoacacia Dobry 4.b Robinia biała Robinia pseudoacacia Dobry 5. Robinia biała Robinia pseudoacacia Dobry 6. Robinia biała Robinia pseudoacacia Dobry 7. Robinia biała Robinia pseudoacacia Dobry 8. Grupa krzewów Robinia biała Robinia pseudoacacia Dobry 9. Robinia biała Robinia pseudoacacia Dobry 10. Robinia biała Robinia pseudoacacia Dobry 11. Robinia biała Robinia pseudoacacia Dobry USUNIĘCIE 12. Krzew Bez czarny Sambucus nigra Dobry Do usunięcia 13. Krzew Śliwa domowa Prunus domestica Dobry Do usunięcia 14. Powierzchniowe zakrzewienie: Do usunięcia Bez czarny Sambucus nigra Dobry Do usunięcia Śliwa domowa Prunus domestica Dobry Do usunięcia Klon pospolity Acer platanoides Dobry Do usunięcia 15. Topola osika Populus tremula Dobry Do usunięcia 16. Topola osika Populus tremula Dobry Do usunięcia 17. Powierzchniowe zakrzewienie: Do usunięcia Bez czarny Sambucus nigra Dobry Do usunięcia Róża dzika Rosa canina Dobry Do usunięcia Klon pospolity Acer platanoides Dobry Do usunięcia 18. Wiąz polny Ulmus minor Dobry Do usunięcia 19. Wiąz polny Ulmus minor Dobry Do usunięcia 20. Wiąz polny Ulmus minor Dobry Do usunięcia 21. Wiąz polny Ulmus minor Dobry Do usunięcia 22. Powierzchniowe zakrzewienie: Do usunięcia Bez czarny Sambucus nigra Dobry Do usunięcia Róża dzika Rosa canina Dobry Do usunięcia Klon pospolity Acer platanoides Dobry Do usunięcia 281

282 Oznaczenie na mapie Nazwa polska Nazwa łacińska Obwód pnia [cm] Pierśnica [cm] Wstępna ocena stanu drzew USUNIĘCIE Robinia biała Robinia pseudoacacia Dobry Do usunięcia Śliwa domowa Prunus domestica Dobry Do usunięcia 23. Robinia biała Robinia pseudoacacia 28 9 Dobry Do usunięcia 24. Robinia biała Robinia pseudoacacia dobry Do usunięcia 25. Robinia biała Robinia pseudoacacia 25 8 dobry Do usunięcia 26. Robinia biała Robinia pseudoacacia dobry Do usunięcia 27. Powierzchniowe zakrzewienie: Do usunięcia Topola osika Populus tremula dobry Do usunięcia Robinia biała Robinia pseudoacacia dobry Do usunięcia 28. Topola osika Populus tremula dobry Do usunięcia 29. Topola osika Populus tremula dobry Do usunięcia 30. Powierzchniowe zakrzewienie: Do usunięcia Klon pospolity Acer platanoides dobry Do usunięcia Jesion wyniosły Fraxinus excelsior dobry Do usunięcia Robinia biała Robinia pseudoacacia dobry Do usunięcia Topola osika Populus tremula dobry Do usunięcia 31. Topola osika Populus tremula dobry Do usunięcia 32. Topola osika Populus tremula dobry Do usunięcia 33. Topola osika Populus tremula dobry Do usunięcia 34. Topola osika Populus tremula dobry Do usunięcia 35. Topola osika Populus tremula dobry Do usunięcia 36. Topola osika Populus tremula dobry Do usunięcia 37. Topola osika Populus tremula dobry Do usunięcia 38. Topola osika Populus tremula dobry Do usunięcia 39. Robinia biała Robinia pseudoacacia dobry Do usunięcia 40. Topola osika Populus tremula dobry Do usunięcia 41. Topola osika Populus tremula dobry Do usunięcia 42. Klon pospolity Acer platanoides dobry Do usunięcia 43. Robinia biała Robinia pseudoacacia dobry Do usunięcia 44. Robinia biała Robinia pseudoacacia dobry Do usunięcia 45. Robinia biała Robinia pseudoacacia dobry Do usunięcia 46. Robinia biała Robinia pseudoacacia dobry Do usunięcia 47. Jesion wyniosły Fraxinus excelsior dobry Do usunięcia 48. Jesion wyniosły Fraxinus excelsior dobry Do usunięcia 49. Powierzchniowe zakrzewienie: Do usunięcia Klon pospolity Acer platanoides dobry Do usunięcia Bez czarny Sambucus nigra dobry Do usunięcia Róża dzika Rosa canina dobry Do usunięcia Jesion wyniosły Fraxinus excelsior dobry Do usunięcia Robinia biała Robinia pseudoacacia dobry Do usunięcia Graficzne przedstawienie inwentaryzacji zamieszczono w Załączniku Poz Dane dotyczące zanieczyszczenia atmosfery Nie prowadzono badań. 282

283 Pomiary występujących uciążliwości (ruch, hałas) Nie prowadzono badań Inwentaryzacja obiektów budowlanych Na podstawie prac inwentaryzacyjnych wykonanych w okresie od do stwierdzono, iż na składowisku występują następujące obiekty budowlane: Tab Inwentayzacja obiektów na terenie składowiska w Rawiczu, gm. Rawicz. Lp. Obiekt budowlany Opis obiektu budowlanego 1 Dwa kontenery socjalne Obiekty o konstrukcji stalowej o wymarach 6,0 x 2,5 m 2 Piezometry 9 otworów Część istniejących obiektów budowlanych, zgodnie z opisem zakresu robót przedstawionym w pkt PF-U będzie podlegać rozbiórce w ramach realizacji zadania nr 3/KIII Porozumienia, zgody lub pozwolenia oraz warunki techniczne i realizacyjne związane z przyłączeniem obiektu do istniejącej infrastruktury Nie wymagane. 2.5 Zadanie nr 4/KIlI: Zamknięcie i rekultywacja składowiska odpadów w Czerwonej Wsi Dokumenty potwierdzające zgodność zamierzenia budowlanego z wymaganiami wynikającymi z odrębnych przepisów Plan Gospodarki Odpadami dla Województwa Wielkopolskiego, Plan Gospodarki Odpadami dla Powiatu Kościańskiego, Plany Gospodarki Odpadami dla Gminy Krzywiń, Projekt budowy wysypiska odpadów komunalnych dla miasta i gminy Krzywiń wykonany w 1995 r. przez HYDROSERWIS Zakład Geologiczno-Wiertniczy, ul. Ratajczaka 10/12, Poznań. 283

284 Dokumentacja powykonawcza budowy międzygminnego składowiska odpadów komunalnych wraz z infrastrukturą towarzyszącą w Czerwonej Wsi gmina Krzywiń wykonana w listopadzie 2000 roku przez Wielkopolskie Biuro Geodezji i Terenów Rolnych w Poznaniu, oddział w Lesznie, pracownia terenowa w Kościanie ul. Kościuszki 22, Kościan, Przegląd ekologiczny składowiska odpadów komunalnych KRZYWIŃ wykonany w lipcu 2002 r. przez Zakład Projektowy mgr inż. Elżbieta Okonek, ul. Jasna 15, Leszno, Oświadczenie zamawiającego stwierdzające jego prawo do dysponowania nieruchomością na cele budowlane Patrz Załącznik Poz Materiały źródłowe niezbędne do wykonania dokumentacji projektowej Kopia mapy zasadniczej Patrz Załącznik Poz Wyniki badań gruntowo- wodnych Zestawienie wyników badań fizyczno-chemicznych wody podziemnej pobranej z piezometrów P-1, P-2, P-3 oraz P-4 odwierconych na terenie wysypiska odpadów komunalnych w miejscowości Krzywiń. Tab Zestawienie wyników badań fizyczno-chemicznych wody w m. Krzywiń Parametr, jednostka OTWÓR P-1 OTWÓR P-2 OTWÓR P-3 OTWÓR P-4 Odczyn (ph) 7,30 7,20 7,30 7,25 Zapach Z2R Z2R Z1R Z1R Barwa, mg/dm 3 Pt Mętność, mg/dm 3 Pt Zasadowość ogólna (m), mval/dm 3 2,7 5,2 4,7 4,3 Wodorowęglany, mg/dm 3 HCO 3 Twardość ogólna, mval/dm , , , ,3 Twardość ogólna, mg/dm 3 CaCO 3 Twardość niewęglanowa, mval/dm , , , ,0 284

285 Parametr, jednostka OTWÓR P-1 OTWÓR P-2 OTWÓR P-3 OTWÓR P-4 Zasadowość alkaliczna, mval/dm 3 0,0 0,0 0,0 0,0 Utlenialność (ChZT Mn ), mg/dm 3 O 2 2,0 2,4 2,3 2,9 ChZT Cr, mg/dm 3 O 2 Sucha pozostałość, mg/dm 3 6, , , ,8 612 Pozostałość po prażeniu, mg/dm Straty prażenia, mg/dm Azot amonowy, mg/dm 3 N 0,17 0,20 0,05 0,32 Azotyny, mg/dm 3 N 0,003 0,005 0,002 0,003 Azotany, mg/dm 3 N 0,30 0,06 0,04 0,05 Azot ogólny (Kjeldahla), mg/dm 3 N 0,30 0,25 0,20 0,50 Chlorki, mg/dm 3 Cl 41,3 48,5 35,7 81,6 Fosforany, mg/dm 3 PO 4 0,08 0,05 0,02 0,03 Fosfor ogólny, mg/dm 3 P 0,03 0,02 0,01 0,01 Wapń, mg/dm 3 Ca 96,42 219,9 112,8 175,4 Magnez, mg/dm 3 Mg 7,3 12,0 15,1 17,6 Sód, mg/dm 3 Na 5,2 33,2 6,3 4,5 Potas, mg/dm 3 K 0,4 1,1 0,7 0,3 Siarkowodór, mg/dm 3 H 2 S 0,00 0,00 0,00 0,00 Żelazo, mg/dm 3 Fe 0,22 0,32 0,50 0,10 Mangan, mg/dm 3 Mn 0,52 0,73 0,30 0,95 Detergenty anionowe, mg/dm 3 0,00 0,02 0,00 0,00 Ekstrakt eterowy, mg/dm 3 0,7 0,8 0,3 1,1 Siarczany, mg/dm 3 84,5 325,6 77,9 182,0 Cynk, mg/dm 3 0,022 0,031 0,024 0,008 Miedź, mg/dm 3 0,0052 0,0065 0,0035 0,0024 Ołów, mg/dm 3 0,0007 0,0008 0,0006 0,0005 Kadm, mg/dm 3 0,0002 0,0003 0,0003 0,0003 Chrom, mg/dm 3 0,0001 0,0002 0,0001 0,0002 Ropopochodne, mg/dm 3 0,000 0,000 0,000 0,002 Fenole, mg/dm 3 0,000 0,000 0,000 0,000 Fluorki, mg/dm 3 0,10 0,12 0,10 0,10 Pestycydy chloroorganiczne: DDT i jego metabolity, mg/dm 3 <0,0001 0,0001 <0,0001 0,0001 Heptachlor i jego epoksyd, mg/dm 3 <0,0001 <0,0001 <0,0001 <0,0001 Hektoksychlor, mg/dm 3 <0,0001 <0,0001 0,0001 0,0001 Data poboru prób: 9 LISTOPADA 1995 ROKU Zalecenia konserwatorskie Według opinii konserwatorskiej i archeologicznej Wojewódzkiego Urzędu Ochrony Zabytków w Poznaniu, Delegatura w Lesznie z dnia 31 sierpnia 2006 roku na temat projektowanego do zamknięcia składowiska odpadów komunalnych w Czerwonej Wsi, gmina Krzywiń oraz budowy instalacji do przeładunku i przekształcenia odpadów określono następujące warunki konserwatorskie: - Prace ziemne należy poprzedzić ratowniczymi badaniami wykopaliskowymi. Na tym terenie zlokalizowane jest stanowisko archeologiczne 61-26/78. Kopia opinii w załączniku do Pf-u Poz. 1 Opinia Konserwatora Zabytków 285

286 Inwentaryzacja zieleni Na terenie składowiska nie występuje zieleń do usunięcia Dane dotyczące zanieczyszczenia atmosfery Na terenie składowiska nie prowadzono badań zanieczyszczenia atmosfery Pomiary występujących uciążliwości (ruch, hałas) Na terenie składowiska nie prowadzono badań uciążliwości (ruch, hałas) Inwentaryzacja obiektów budowlanych Tab Inwentaryzacja obiektów na terenie składowiska w m.czerwona Wieś, gm. Krzywiń. Lp. Obiekt budowlany Opis obiektu budowlanego Fot. numer 1 Kontener socjalny Obiekty o konstrukcji stalowej o wymarach 6,0 x 2,0 m 2 Piezometry 3 otwory 3 Boksy na surowce 4 boksy na surowce wtórne. Boksy wykonane z elementów prefabrykowanych. Łączna powierzchnia 256 m2 4. Kompostownia polowa 5. Zbiornik bezodpływowy na ścieki socjalnobytowe 6. Brodzik dezynfekcyjny Obiekt wykonany z drogowych płyt żelbetowych. Łączna pwoeirzchnia 102 m2 Obiekt o pojemności 2 m 3 wykonany z płyt żelbetowych. Obiekt o wymiarach 10,0x3,0 m wykonany z żelbetu. Część istniejących obiektów budowlanych, zgodnie z opisem zakresu robót przedstawionym w pkt PF-U będzie podlegać rozbiórce w ramach realizacji zadania nr 4/KIII. Fot. 8 Fot Porozumienia, zgody lub pozwolenia oraz warunki techniczne i realizacyjne związane z przyłączeniem obiektu do istniejącej infrastruktury Nie wymagane. 286

287 2.6 Zadanie nr 5/KIIl: Zamknięcie i rekultywacja składowiska odpadów w miejscowości Dalabuszki, gmina Gostyń Dokumenty potwierdzające zgodność zamierzenia budowlanego z wymaganiami wynikającymi z odrębnych przepisów Plan Gospodarki Odpadami dla Województwa Wielkopolskiego z września 2003 powstał jako realizacja ustawy o odpadach z dnia r. (Dz.U. Nr 62, poz. 628), która w rozdziale 3, Art wprowadza obowiązek opracowywania planów na szczeblu krajowym, wojewódzkim, powiatowym i gminnym Plan Gospodarki Odpadami Powiatu Gostyńskiego. Marzec Plan Gospodarki Odpadami dla Gminy Gostyń zgodnie z ustawą z dnia 27 kwietnia 2001 roku o odpadach (Dz. U. Nr 62, poz. 628 z późn. zmianami) Oświadczenie zamawiającego stwierdzające zgodność zamierzenia budowlanego z wymaganiami wynikającymi z odrębnych przepisów Patrz Załącznik Poz Materiały źródłowe niezbędne do wykonania dokumentacji projektowej Kopia mapy zasadniczej Patrz Załącznik Poz

288 Wyniki badań gruntowo-wodnych Tab Wyniki badań wód gruntowych z 2001 r. [źródło: Przegląd ekologiczny składowiska odpadów komunalnych w Dalabuszkach]. 288

289 Tab Wyniki badań odcieków ze składowiska odpadów w Dalabuszkach z 2001 r. 289

290 Zalecenia konserwatorskie Według opinii konserwatorskiej i archeologicznej Wojewódzkiego Urzędu Ochrony Zabytków w Poznaniu, Delegatura w Lesznie z dnia 31 sierpnia 2006 roku na temat projektowanego do zamknięcia składowiska odpadów komunalnych w miejscowości Dalabuszki, gmina Gostyń oraz budowy instalacji do przeładunku i przekształcenia odpadów nie stwierdzono żadnych uwag. Kopia opinii w załączniku do Pf-u Poz. 1 Opinia Konserwatora Zabytków Inwentaryzacja zieleni Nie stwierdzono obiektów podlegających inwentaryzacji Dane dotyczące zanieczyszczenia atmosfery Nie prowadzono badań Pomiary występujących uciążliwości (ruch, hałas) Nie prowadzono badań Inwentaryzacja obiektów budowlanych Na podstawie prac inwentaryzacyjnych wykonanych w okresie od do stwierdzono, iż na składowisku występują następujące obiekty budowlane: Tab Inwentaryzacja Obiektów na składowisku w m.dalabuszki gm. Gostyń. Lp. Obiekt budowlany Opis obiektu budowlanego Fot. 1 Budynki socjalnoadministracyjne 2 obiekty, każdy o wymiarach 2x6x2,5 m wykonany z konstrukcji stalowej i kontenerowej 2 Boksy na surowce wtórne Obiekt o wymiarach 16,7x8 m wykonany jest z prefabrykatów płotu żelbetowego 3 Ogrodzenie z siatki stalowej Ogrodzenie o długości 770,5 m 4 Brodzik dezynfekcyjny Obiekt o wymiarach 12,0x3,5 m wykonany z żelbetu. 5 Waga samochodowa Obiekt o wymiarach 10,5x3 m, typ DFT-E2, producent Schenck, obciążenie max 50 t. Obiekt wykonany z konstrukcji stalowej i fundamentów żelbetowych. 6 Tablica informacyjna Obiekt wykonany z metalu. 7 Drogi i place wewnętrzne Droga o pow. 420 m 2, zbudowana z płyt żelbetowych. 8 Droga wjazdowa w kwaterze Droga o pow. 150 m 2, zbudowana z płyt żelbetowych. 9 Brama wjazdowa Obiekt o długości 5 m o konstrukcji stalowej. fot.9. fot.9 fot.10 fot

291 Lp. Obiekt budowlany Opis obiektu budowlanego Fot. 10 Słup oświetleniowy Lampa oświetleniowa na maszcie żelbetowym fot Studnie odgazowujące 7 szt., wykonane z żelbetowych kręgów perforowanych, zasypane (tłuczniem) 12 Zbiornik bezodpływowy na ścieki socjalno-bytowe Obiekt o pojemności 2 m 3 wykonany z płyt żelbetowych. 13 Przepompownia odcieków Obiekt wykonany ze studni żelbetowych o Ø1200 mm fot Zbiornik retencyjny na odcieki 15 Zbiornik na odcieki przy wadze samochodowej 16 Zbiornik na odcieki przy brodziku dezynfekcyjnym Zbiornik o wymiarach 20x15 m umocniony płytami betonowymi, pojemność zbiornika wynosi 360 m 3. Wysokość zagłębienia zb. wynosi 1,5 m ppt. Dno i skarpa zb. Wyłożona folią PEHD o grubości 2 mm, przykryta warstwą podsypki piaskowej. Zbiornik o pojemności 1,5 m 3 Zbiornik o poj. 1 m 3 17 Piezometry 3 aparatury kontrolno-pomiarowe zlokalizowane: jedna przy lesie (P-1), druga na łące (P-2), w północno-zachodniej części składowiska (P-3) Część istniejących obiektów budowlanych, zgodnie z opisem zakresu robót przedstawionym w pkt PF-U będzie podlegać rozbiórce w ramach realizacji zadania nr 1/KIII. fot Porozumienia, zgody lub pozwolenia oraz warunki techniczne i realizacyjne związane z przyłączeniem obiektu do istniejącej infrastruktury Nie wymagane. 2.7 Zadanie nr 6/KIlI: Zamknięcie i rekultywacja składowiska odpadów w miejscowości Wydawy, gmina Poniec Dokumenty potwierdzające zgodność zamierzenia budowlanego z wymaganiami wynikającymi z odrębnych przepisów Plan Gospodarki Odpadami dla Województwa Wielkopolskiego, Plan Gospodarki Odpadami dla Powiatu Gostyńskiego, Plan Gospodarki Odpadami dla Gminy Poniec, Przegląd Ekologiczny Składowiska Odpadów Komunalnych w Wydawach gmin Poniec wykonany w październiku 2002 r. przez PROEKO-ENERGO Stefan Żarski, ul. Rejtana 17/6, Leszno, 291

292 Instrukcja Eksploatacji Składowiska Odpadów innych niż niebezpieczne i obojętne zlokalizowanego w miejscowości Wydawy wykonana przez PROEKO-ENERGO Stefan Żarski, ul. Rejtana 17/6, Leszno, Dokumentacja określająca warunki hydrogeologiczne w rejonie składowiska odpadów w Poniecu-Wydawach wykonana we wrześniu 2005 r. przez Pracownię Dokumentacji Hydrogeologicznych Piotr Wołcyrz, ul. Bułgarska 4/9, Leszno. Wyniki badań fizyko-chemicznych wody podziemnej z otworów obserwacyjnych zabudowanych na terenie składowiska odpadów komunalnych w miejscowości Wydawy. Raport wykonany w marcu 2006 r. przez Andrzeja Wichłacza ul. Osiedle Rusa 9/44, Poznań, Oświadczenie zamawiającego stwierdzające zgodność zamierzenia budowlanego z wymaganiami wynikającymi z odrębnych przepisów Patrz Załącznik Poz Materiały źródłowe niezbędne do wykonania dokumentacji projektowej Kopia mapy zasadniczej Patrz Załącznik Poz

293 Wyniki badań gruntowo-wodnych Tab Wyniki badań laboratoryjnych wód podziemnych w obrębie składowiska w m. Wydawy, gm. Poniec. 293

294 Zalecenia konserwatorskie Według opinii konserwatorskiej i archeologicznej Wojewódzkiego Urzędu Ochrony Zabytków w Poznaniu, Delegatura w Lesznie z dnia 31 sierpnia 2006 roku na temat projektowanego do zamknięcia składowiska odpadów komunalnych w miejscowości Wydawy Gm. Poniec: - Prace ziemne należy poprzedzic ratowniczymi badaniami wykopaliskowymi. Na tym terenie zlokalizowane są stanowiska archeologiczne 66-26/92, 66-26/94. Kopia opinii w załączniku do Pf-u Poz. 1 Opinia Konserwatora Zabytków Inwentaryzacja zieleni Nie stwierdzono obiektów podlegających inwentaryzacji Dane dotyczące zanieczyszczenia atmosfery Nie prowadzono badań Pomiary występujących uciążliwości (ruch, hałas) Nie prowadzono badań Inwentaryzacja obiektów budowlanych Na podstawie prac inwentaryzacyjnych wykonanych w okresie od do stwierdzono, iż na składowisku występują następujące obiekty budowlane: Tab Inwentaryzacja Obiektów na składowisku w m.wydawy gm. Poniec. Lp. Obiekt budowlany Opis obiektu budowlanego Fot. 1 Budynek socjalnoadministracyjny 2 Ogrodzenie z siatki stalowej obiekt o wymiarach 1,25x5,12x2,5 m wykonany z konstrukcji kontenerowej Ogrodzenie o długości 158 m 3 Brama wjazdowa Obiekt o długości 3,5 m o konstrukcji ogrodzeniowej. 4 Piezometry 3 aparatury kontrolno-pomiarowe Część istniejących obiektów budowlanych, zgodnie z opisem zakresu robót przedstawionym w pkt PF-U będzie podlegać rozbiórce w ramach realizacji zadania nr 6/KIII. Fot

295 Porozumienia, zgody lub pozwolenia oraz warunki techniczne i realizacyjne związane z przyłączeniem obiektu do istniejącej infrastruktury Nie wymagane. 2.8 Zadanie nr 7/Klll: Zamknięcie i rekultywacja składowiska odpadów w miejscowości Sowiny, gmina Bojanowo Dokumenty potwierdzające zgodność zamierzenia budowlanego z wymaganiami wynikającymi z odrębnych przepisów Plan Gospodarki Odpadami dla Województwa Wielkopolskiego, Plan Gospodarki Odpadami dla Powiatu Rawickiego, Plany Gospodarki Odpadami dla Gminy Bojanowo, Przegląd ekologiczny składowiska odpadów komunalnych w Sowinach wykonany w lipcu 2001 r. przez GEOMEL Sp. z o.o. ul. Leśna 1 15, Leszno, Instrukcja eksploatacji Gminnego Składowiska Odpadów Komunalnych Sowiny gmina Bojanowo, październik 2002 r. Sprawozdanie kwartalne i roczne z badań w ramach monitoringu składowiska odpadów komunalnych w Sowinach gmina Bojanowo, wykonane w kwietniu 2006 r. przez PETROGEO Sp. z o.o. ul. Staszica 9, Piła, Oświadczenie zamawiającego stwierdzające zgodność zamierzenia budowlanego z wymaganiami wynikającymi z odrębnych przepisów Patrz Załącznik Poz

296 2.8.3 Materiały źródłowe niezbędne do wykonania dokumentacji projektowej Kopia mapy zasadniczej Patrz Załącznik Poz Wyniki badań gruntowo-wodnych Tab Wyniki badań laboratoryjnych wód podziemnych w obrębie składowiska w m. Sowiny, gm. Bojanowo Tab Wyniki badań laboratoryjnych wód powierzchniowych w obrębie składowiska w m. Sowiny, gm. Bojanowo. 296

297 Zalecenia konserwatorskie Według opinii konserwatorskiej i archeologicznej Wojewódzkiego Urzędu Ochrony Zabytków w Poznaniu, Delegatura w Lesznie z dnia 31 sierpnia 2006 roku na temat projektowanego do zamknięcia składowiska odpadów komunalnych w miejscowości Sowiny Gm. Bojanowo - Prace ziemne prowadzic pod nadzorem archeologicznym. Teren położony jest w strefie intensywnego występowania stanowisk archeologicznych. Kopia opinii w załączniku do Pf-u Poz. 1 Opinia Konserwatora Zabytków Inwentaryzacja zieleni Tab Inwentaryzacja zieleni na składowisku w m. Sowiny gm. Bojanowo. Oznaczenie na mapie Nazwa polska Nazwa łacińska Wstępna Obwód Pierśnica ocena pnia [cm] [cm] stanu drzew Brzoza brodawkowata Betula pendula dobry Brzoza brodawkowata Betula pendula dobry Brzoza brodawkowata Betula pendula dobry Powierzchniowe zakrzewienie Topola osika Populus tremula dobry Bez czarny Sambucus nigra dobry Dąb szypułkowy Quercus robur dobry Wierzba biała Salix alba dobry 5. Dąb szypułkowy Quercus robur dobry 6. Dąb szypułkowy Quercus robur dobry 7. Dąb szypułkowy Quercus robur dobry 8. Dąb szypułkowy Quercus robur dobry 9. Grab pospolity Carpinus betulus dobry 10. Grab pospolity Carpinus betulus dobry 11. Wiąz polny Ulmus minor dobry 12. Wiąz polny Ulmus minor dobry 13. Dąb szypułkowy Quercus robur dobry 14. Grab pospolity Carpinus betulus dobry 15. Grab pospolity Carpinus betulus dobry UWAGI 297

298 Oznaczenie na mapie Nazwa polska Nazwa łacińska Wstępna Obwód Pierśnica ocena pnia [cm] [cm] stanu drzew 16. Grab pospolity Carpinus betulus dobry 17. Grab pospolity Carpinus betulus dobry 18. Dąb szypułkowy Quercus robur dobry 19. Dąb szypułkowy Quercus robur dobry 20. Powierzchniowe zakrzewienie: Bez czarny Sambucus nigra dobry Grab pospolity Carpinus betulus dobry 21. Dąb szypułkowy Quercus robur dobry 22. Grab pospolity Carpinus betulus dobry 23. Dąb szypułkowy Quercus robur dobry 24. Dąb szypułkowy Quercus robur dobry 25. Grab pospolity Carpinus betulus dobry 26. Grab pospolity Carpinus betulus dobry 27. Dąb szypułkowy Quercus robur dobry 28. Grab pospolity Carpinus betulus dobry 29. Grab pospolity Carpinus betulus dobry 30. Dąb szypułkowy Quercus robur uschniet y 31. Dąb szypułkowy Quercus robur dobry 32. Dąb szypułkowy Quercus robur dobry 33. Dąb szypułkowy Quercus robur dobry 34. Dąb szypułkowy Quercus robur dobry 35a. Grab pospolity Carpinus betulus dobry 35b. Grab pospolity Carpinus betulus dobry 36. Dąb szypułkowy Quercus robur dobry 37a. Wiąz polny Ulmus minor dobry 37b. Wiąz polny Ulmus minor dobry 37c. Wiąz polny Ulmus minor dobry 38. Wiąz polny Ulmus minor dobry 39. Dąb szypułkowy Quercus robur dobry 40. Grab pospolity Carpinus betulus dobry UWAGI Do usuniecia 298

299 Oznaczenie na mapie Nazwa polska Nazwa łacińska Wstępna Obwód Pierśnica ocena pnia [cm] [cm] stanu drzew 41a. Grab pospolity Carpinus betulus dobry 41b. Grab pospolity Carpinus betulus dobry 42a. Grab pospolity Carpinus betulus dobry 42b. Grab pospolity Carpinus betulus dobry 43. Grab pospolity Carpinus betulus dobry 44. Grab pospolity Carpinus betulus dobry 45. Grab pospolity Carpinus betulus dobry 46. Grab pospolity Carpinus betulus dobry 47a. Grab pospolity Carpinus betulus dobry 47b. Grab pospolity Carpinus betulus dobry 48. Grab pospolity Carpinus betulus dobry 49. Grab pospolity Carpinus betulus dobry 50a. Grab pospolity Carpinus betulus dobry 50b. Grab pospolity Carpinus betulus 27 9 dobry 51. Dąb szypułkowy Quercus robur dobry 52a. Dąb szypułkowy Quercus robur dobry 52b. Grab pospolity Carpinus betulus dobry 52c. Grab pospolity Carpinus betulus dobry 52d. Grab pospolity Carpinus betulus dobry 52e. Grab pospolity Carpinus betulus dobry 52f. Grab pospolity Carpinus betulus dobry 53. Dąb szypułkowy Quercus robur dobry 54. Topola osika Populus tremula dobry 55. Powierzchniowe zakrzewienie Sambucus nigra dobry 56. Topola osika Populus tremula dobry 57a. Dąb szypułkowy Quercus robur dobry 57b. Dąb szypułkowy Quercus robur dobry UWAGI Do usuniecia Do usuniecia Do usuniecia Do usuniecia Do usuniecia 299

300 Oznaczenie na mapie Nazwa polska Nazwa łacińska Wstępna Obwód Pierśnica ocena pnia [cm] [cm] stanu drzew 58a. Topola osika Populus tremula dobry 58b. Topola osika Populus tremula dobry 58c. Topola osika Populus tremula dobry 59. Wierzba biała Salix alba 0 dobry 60. Topola osika Populus tremula dobry 61. Jabłoń domowa Malus domestica 0 dobry 62. Sliwa domowa Prunus domestica 0 dobry 63. Wierzba biała Salix alba dobry 64. Sliwa domowa Prunus domestica 0 dobry 65. Topola biała Popukus alba dobry 66. Dąb szypułkowy Quercus robur dobry 67. Głóg jednoszyjkowy Crataegus monogyna 0 dobry Graficzne przedstawienie inwentaryzacji zamieszczono w Załączniku Poz.18. UWAGI Dane dotyczące zanieczyszczenia atmosfery Na terenie składowiska nie prowadzono badań zanieczyszczenia atmosfery Pomiary występujących uciążliwości (ruch, hałas) Na terenie składowiska nie prowadzono badań uciążliwości (ruch, hałas) Inwentaryzacja obiektów budowlanych Na podstawie prac inwentaryzacyjnych wykonanych w okresie od do stwierdzono, iż na składowisku występują następujące obiekty budowlane: Tab Inwentaryzacja Obiektów na składowisku w m. Sowiny gm. Bojanowo. Lp. Obiekt budowlany Opis obiektu budowlanego Fot. 1 Obiekt socjalnoadministracyjny Barakowóz o wymiarach 1,25x6x2,5 m 300

301 2 Boksy na surowce wtórne Obiekt wykonany z prefabrykatów płotu żelbetowego o powierzchni 50 m2 Fot.18 3 Ogrodzenie z siatki stalowej Ogrodzenie o długości 120,62 m 7 Drogi i place wewnętrzne Droga i plac manewrowy o pow. 782 m 2, zbudowane z płyt żelbetowych. Fot Piezometry 6 szt. Część istniejących obiektów budowlanych, zgodnie z opisem zakresu robót przedstawionym w pkt PF-U będzie podlegać rozbiórce w ramach realizacji zadania nr 7/KIII Porozumienia, zgody lub pozwolenia oraz warunki techniczne i realizacyjne związane z przyłączeniem obiektu do istniejącej infrastruktury Nie wymagane. 2.9 Zadanie nr 8/KIII: Zamknięcie i rekultywacja składowiska odpadów w miejscowości Koszanowo, gmina Śmigiel Dokumenty potwierdzające zgodność zamierzenia budowlanego z wymaganiami wynikającymi z odrębnych przepisów Decyzja nr OŚR /2002 z dnia roku zatwierdzająca instrukcję eksploatacji Miejsko Gminnego Wysypiska Odpadów Komunalnych w Koszanowie. Plan Gospodarki Odpadami dla Województwa. Wielkopolskiego z września 2003 powstał jako realizacja ustawy o odpadach z dnia r. (Dz.U. Nr 62, poz. 628), która w rozdziale 3, Art wprowadza obowiązek opracowywania planów na szczeblu krajowym, wojewódzkim, powiatowym i gminnym Plan Gospodarki Odpadami dla Powiatu Kościańskiego na lata , opracowany zgodnie z ustawą z dnia 27 kwietnia 2001 r. o odpadach (Dz. U. Nr 62, poz. 628 z późniejszymi zmianami), Plan Gospodarki Odpadami dla Gminy Śmigiel zgodnie z ustawą z dnia 27 kwietnia 2001 roku o odpadach (Dz. U. Nr 62, poz. 628 z późn. zmianami). 301

302 2.9.2 Oświadczenie zamawiającego stwierdzające zgodność zamierzenia budowlanego z wymaganiami wynikającymi z odrębnych przepisów Patrz Załącznik Poz Materiały źródłowe niezbędne do wykonania dokumentacji projektowej Kopia mapy zasadniczej Patrz Załącznik Poz Wyniki badań gruntowo-wodnych Tab Wyniki z badań wody gruntowej pobranej z piezometru 5p zlokalizowanego po zewnętrznej stronie składowiska w Koszanowie. 302

303 Zalecenia konserwatorskie Według opinii konserwatorskiej i archeologicznej Wojewódzkiego Urzędu Ochrony Zabytków w Poznaniu, Delegatura w Lesznie z dnia 31 sierpnia 2006 roku na temat projektowanego do zamknięcia składowiska odpadów komunalnych w miejscowości Koszanowo, gmina Śmigiel oraz budowy instalacji do przeładunku i przekształcenia odpadów określono następujące warunki konserwatorskie: prace ziemne należy poprzedzić ratowniczymi badaniami wykopaliskowymi ze względu na występowanie licznych stanowisk archeologicznych: 60-24/146, 60-24/149, 60-24/148. Kopia opinii w załączniku do Pf-u Poz. 1 Opinia Konserwatora Zabytków Inwentaryzacja zieleni Nie stwierdzono obiektów podlegających inwentaryzacji Dane dotyczące zanieczyszczenia atmosfery Nie prowadzono badań Pomiary występujących uciążliwości (ruch, hałas) Nie prowadzono badań. 303

304 Inwentaryzacja obiektów budowlanych Na podstawie prac inwentaryzacyjnych wykonanych w okresie od do stwierdzono, iż na składowisku występują następujące obiekty budowlane: Tab Inwentaryzacja Obiektów na składowisku w Koszanowie., gmina Śmigiel Lp. Obiekt budowlany Opis obiektu budowlanego Fot. 1 Boks na surowce wtórne 2 Ogrodzenie z siatki stalowej 3 Tablica informacyjna 4 Brama wjazdowa (szlaban) Obiekt o wymiarach 8x5 m wykonany z lekkiej konstrukcji o ścianach z siatki stalowej, dach z blachy falistej, zabezpieczony z siatki kolczastej. Obiekt o długości 588,0 m wykonany z siatki szkółkarskiej na słupach drewnianych. Obiekt o wymiarach 1x0,5 m o konstrukcji metalowej, na dwóch metalowych słupach. Obiekt o długości 5 m wykonany z lekkiej konstrukcji ze stali, dodatkowo zamykany na kłódkę. 5 Studnia zbiorcza Obiekt zlokalizowany wewnątrz kwatery składowiska Studzienki rewizyjne Fot.19 Fot. 20 Fot.21. Fot szt., wykonane z kręgów żelbetowych. Fot 24 7 Trafostacja Obiekt o mocy 160 kw. Fot Piezometry 2 piezometry: jeden (5p) o rzędnej 86,91 m n.p.m., drugi brak danych; zlokalizowane po zewnętrznej stronie wałów Część istniejących obiektów budowlanych, zgodnie z opisem zakresu robót przedstawionym w pkt PF-U będzie podlegać rozbiórce w ramach realizacji zadania nr 8/KIII Porozumienia, zgody lub pozwolenia oraz warunki techniczne i realizacyjne związane z przyłączeniem obiektu do istniejącej infrastruktury Określenie warunków funkcjonalno-użytkowych kompostowni w Koszanowie na podstawie Decyzji z dnia 8 września 2005 r. o ustaleniu lokalizacji inwestycji celu publicznego polegającej na budowie kompostowni odpadów zielonych z terenu gminy Śmigiel i gmin ościennych w Koszanowie na działce o nr geod. 156/3. 304

305 2.10 Zadanie nr 9/KIII: Zamknięcie i rekultywacja składowiska odpadów w miejscowości Karzec, gmina Krobia Dokumenty potwierdzające zgodność zamierzenia budowlanego z wymaganiami wynikającymi z odrębnych przepisów Plan Gospodarki Odpadami dla Województwa. Wielkopolskiego z września 2003 powstał jako realizacja ustawy o odpadach z dnia r. (Dz.U. Nr 62, poz. 628), która w rozdziale 3, Art wprowadza obowiązek opracowywania planów na szczeblu krajowym, wojewódzkim, powiatowym i gminnym Plan Gospodarki Odpadami Powiatu Gostyńskiego. Marzec Plan Gospodarowania Odpadami dla Gminy Krobia na lata zgodnie z ustawą z dnia 27 kwietnia 2001 roku o odpadach (Dz. U. Nr 62, poz. 628 z późn. zmianami) Oświadczenie zamawiającego stwierdzające jego prawo do dysponowania nieruchomością na cele budowlane Patrz Załącznik Poz Materiały źródłowe niezbędne do wykonania dokumentacji projektowej Kopia mapy zasadniczej Patrz Załącznik Poz

306 Wyniki badań gruntowo- wodnych Tab Wyniki badań wody podziemnej z piezometrów zlokalizowanych przy granicy wysypiska odpadów komunalnych w m. Karzec, gm. Krobia Zalecenia konserwatorskie Według opinii konserwatorskiej i archeologicznej Wojewódzkiego Urzędu Ochrony Zabytków w Poznaniu, Delegatura w Lesznie z dnia 31 sierpnia 2006 roku na temat projektowanego do zamknięcia składowiska odpadów komunalnych w Karcu, gmina Krobia oraz budowy instalacji do przeładunku i przekształcenia odpadów określono następujące warunki konserwatorskie: prace ziemne należy poprzedzać ratowniczymi badaniami wykopaliskowymi. Na danym terenie zlokalizowane są stanowiska archeologiczne 66-27/8, 66-27/9, 66-27/49. Kopia opinii w załączniku do Pf-u Poz. 1 Opinia Konserwatora Zabytków. 306

307 Inwentaryzacja zieleni Tab. 2-25Inwentaryzacja zieleni na składowisku w m. Karcu Gm. Krobia. Oznaczenie Nazwa polska na mapie Nazwa łacińska Obwód pnia [cm] Pierśnica [cm] Wstępna ocena stanu drzew 1. Krzew Bez czarny Sambucus nigra dobry 2. Świerk pospolity Picea abies 18 6 dobry 3. Brzoza brodawkowata Betula pendula dobry 4. Brzoza brodawkowata Betula pendula dobry 5. Brzoza brodawkowata Betula pendula dobry 6. Brzoza brodawkowata Betula pendula dobry 7. Brzoza brodawkowata Betula pendula dobry 8. Brzoza brodawkowata Betula pendula dobry 9. Jarząb pospolity Sorbus aucuparia 20 6 dobry 10. Grupa krzewów - Róża dzika Rosa canina dobry krzewy Bez czarny Sambucus nigra dobry Powierzchniowe zakrzewienie Wierzba biała Salix alba dobry Dąb szypułkowy Quercus robur dobry Klon pospolity Acer platanoides dobry Brzoza brodawkowata Betula pendula Jarząb pospolity Sorbus aucuparia dobry Róża dzika Rosa canina dobry Robinia biała Robinia pseudoacacia dobry Powierzchniowe zakrzewienie Wierzba biała Salix alba dobry Brzoza brodawkowata Betula pendula dobry Dąb szypułkowy Quercus robur dobry Klon pospolity Acer platanoides dobry 14. Świerk pospolity Picea abies 20 6 dobry 15. Świerk pospolity Picea abies 18 6 dobry Powierzchniowe zakrzewienie Robinia biała Robinia pseudoacacia dobry Powierzchniowe zakrzewienie: Klon pospolity Acer platanoides dobry 307

308 Oznaczenie Nazwa polska na mapie Nazwa łacińska Obwód pnia [cm] Pierśnica [cm] Wstępna ocena stanu drzew Robinia biała Robinia pseudoacacia dobry Powierzchniowe zakrzewienie* Klon pospolity Acer platanoides dobry Róża dzika Rosa canina dobry Powierzchniowe zakrzewienie Topola osika Populus tremula dobry Jarząb pospolity Populus tremula dobry Sosna zwyczajna Populus tremula dobry Róża dzika Populus tremula dobry Robinia biała Robinia pseudoacacia dobry Klon pospolity Populus tremula dobry * w dniu prowadzonej inwentaryzacji pas zakrzewień uległ uszkodzeniu przez pożar odpadów na składowisku Graficzne przedstawienie inwentaryzacji zamieszczono w Załączniku Poz Dane dotyczące zanieczyszczenia atmosfery Nie prowadzono badań Pomiary występujących uciążliwości (ruch, hałas) Nie prowadzono badań Inwentaryzacja obiektów budowlanych Na podstawie prac inwentaryzacyjnych wykonanych w okresie od do stwierdzono, iż na składowisku występują następujące obiekty budowlane: 308

309 Tab Obiekty budowlane zlokalizowane na składowisku w m. Karzec, gm. Krobia. Lp. Obiekt budowlany Opis obiektu budowlanego Fot. Nr 1 budynek socjalny obiekt o konstrukcji stalowej o wymiarach 2,5 x 6,0 m, 2 kojec dla psów obiekt wykonany z siatki stalowej na słupach stalowych Fot.26 3 magazyn podręczny obiekt o konstrukcji stalowej, przykryty eternitem, wymiary 3,0 x 3,0 m. Fot 26 4 ogrodzenie z siatki stalowej istniejące ogrodzenie wykonane z siatki stalowej o wyskości 1,8 m na słupach stalowych Fot 27 Fot 29 5 droga wewnętrzna droga zbudowana z płyt drogowych betonowych o wymiarach 14,0 x 3,0 m fot 28 6 plac wykonany z płyt drogowych o wymiarach 12,5 x 19,0 m 7 droga dojazdowa droga o wymiarach 66,0 x 3,0 m 8 2 bramy wjazdowe bramy wykonane z elementów stalowych 9 piezometry 5 otworów Część istniejących obiektów budowlanych, zgodnie z opisem zakresu robót przedstawionym w pkt PF-U będzie podlegać rozbiórce w ramach realizacji zadania nr 9/KIII Porozumienia, zgody lub pozwolenia oraz warunki techniczne i realizacyjne związane z przyłączeniem obiektu do istniejącej infrastruktury Nie wymagane. 309

310 2.11 Zadanie nr 10/KlIl: Zamknięcie i rekultywacja składowiska odpadów w miejscowości Czeluścin, gmina Pępowo Dokumenty potwierdzające zgodność zamierzenia budowlanego z wymaganiami wynikającymi z odrębnych przepisów Decyzja nr OR.AB /02 z dnia roku zatwierdzająca instrukcję eksploatacji składowiska odpadów w Czeluścinie dla gminy Pepowo. Plan Gospodarki Odpadami dla Województwa. Wielkopolskiego z września 2003 powstał jako realizacja ustawy o odpadach z dnia r. (Dz.U. Nr 62, poz. 628), która w rozdziale 3, Art wprowadza obowiązek opracowywania planów na szczeblu krajowym, wojewódzkim, powiatowym i gminnym. Plan Gospodarki odpadami dla Powiatu Gostyńskiego Plan Gospodarki Odpadami dla Gminy Pępowo na podstawie Rozporządzenia Ministra Środowiska z 9.IV roku w sprawie sporządzenia planów gospodarki odpadami (Dz. U. Nr 66, poz. 620) Oświadczenie zamawiającego stwierdzające zgodność zamierzenia budowlanego z wymaganiami wynikającymi z odrębnych przepisów Patrz Załącznik Poz Materiały źródłowe niezbędne do wykonania dokumentacji projektowej Kopia mapy zasadniczej Patrz Załącznik Poz

311 Wyniki badań gruntowo-wodnych Tab Wyniki niwelacji piezometrów. Tab Wyniki z badań wody z piezometru 1 składowiska w m. Czeluścin, gm. Pępowo (2002 r.). 311

312 Tab Wyniki z badań wody z piezometru 2 składowiska w m. Czeluścin, gm. Pępowo (2002 r.). 312

313 Tab Wyniki z badań wody z piezometru 3 składowiska w m. Czeluścin, gm. Pępowo (2002 r.) Zalecenia konserwatorskie Według opinii konserwatorskiej i archeologicznej Wojewódzkiego Urzędu Ochrony Zabytków w Poznaniu, Delegatura w Lesznie z dnia 31 sierpnia 2006 roku na temat projektowanego do zamknięcia składowiska odpadów komunalnych w miejscowości Czeluścin, gmina Pępowo oraz budowy instalacji do przeładunku i przekształcenia odpadów określono następujące warunki konserwatorskie: prace ziemne należy prowadzić pod nadzorem archeologicznym ze względu na występowanie licznych stanowisk archeologicznych. Kopia opinii w załączniku do Pf-u Poz. 1 Opinia Konserwatora Zabytków Inwentaryzacja zieleni Nie stwierdzono obiektów podlegających inwentaryzacji. 313
