IDENTYFIKACJA WYDZIELE WYST PUJ CYCH W STRUKTURZE BLACH CIENKICH ZE STOPU MAGNEZU AM50

Wielkość: px
Rozpocząć pokaz od strony:

Download "IDENTYFIKACJA WYDZIELE WYST PUJ CYCH W STRUKTURZE BLACH CIENKICH ZE STOPU MAGNEZU AM50"

Transkrypt

1 18 Piotr SKUPIE, Rados aw ROZMUS Instytut Metalurgii elaza IDENTYFIKACJA WYDZIELE WYST PUJ CYCH W STRUKTURZE BLACH CIENKICH ZE STOPU MAGNEZU AM50 W pracy przedstawiono wyniki bada obejmuj ce identy kacj wydziele znajduj cych si w strukturze blach cienkich ze stopu magnezu AM50 walcowanych na gor co. Badania przeprowadzono przy u yciu wysokorozdzielczego elektronowego mikroskopu skaningowego Inspect F oraz transmisyjnego Titan W strukturze badanego stopu zidenty kowano trzy typy wydziele ró ni cych si miedzy sob sk adem chemicznym i morfologi. S owa kluczowe: stop magnezu AM50, struktura, wydzielenia, blachy cienkie, analiza fazowa IDENTIFICATION OF PRECIPITATIONS IN STRUCTURE OF AM50 MAGNESIUM ALLOY SHEETS This paper presents the results of tests including the identi cation of precipitations in the structure of hot rolled AM50 magnesium alloy sheets. The tests were carried out using high-resolution scanning electron microscope Inspect F and transmission electron microscope Titan Three types of precipitations were identi ed within the structure of the tested alloy, which differed in their chemical compositions and morphologies. Keywords: AM50 magnesium alloy, structure, precipitations, sheets, phase analysis 1. WPROWADZENIE Stopy magnezu s atrakcyjne dla zastosowa w motoryzacji, w przemy le lotniczym i elektronicznym ze wzgl du na ich niewielki ci ar w a ciwy, du sztywno, wysok wytrzyma o, dobr stabilno wymiarow oraz dobre t umienie drga [1 5]. Ogólnie mo na podzieli je na dwie grupy: odlewnicze i do przeróbki plastycznej. W obu tych przypadkach podstawowe stopy to: Mg-Mn, Mg-Al-Mn oraz Mg-Al-Zn. G ównymi sk adnikami stopowymi s : glin, mangan oraz cynk. Zasadniczym zadaniem glinu jest zwi kszenie wytrzyma o ci na rozci ganie oraz twardo ci, ale równie polepszenie w a ciwo ci odlewniczych. Mangan nie podnosi wytrzyma o ci, lecz nieznacznie zwi ksza plastyczno oraz polepsza odporno na korozj w wodzie morskiej. Dodatek cynku w po czeniu z glinem ma na celu zwi kszenie wytrzyma o ci na rozci ganie w temperaturze pokojowej [6, 7]. Struktura stopu magnezu z grupy Mg-Mn w stanie odlanym sk ada si z obszarów eutektycznych ( +Mg 17 Al 12 ), roztworu sta ego -Mg oraz wydziele typu Al 8 Mn 5 i Mg 2 Si [8 13]. W niniejszej pracy przedstawiono wyniki bada obejmuj ce charakterystyk struktury blach cienkich ze stopu magnezu AM50 po walcowaniu na gor co. Przeprowadzone badania mia y na celu sprawdzenie sk adu fazowego po procesie przeróbki plastycznej na gor co. W tym celu wykonano charakterystyk struktury przy u yciu tradycyjnych technik badawczych takich jak wysokorozdzielcza elektronowa mikroskopia skaningowa czy te transmisyjna. Przeprowadzono równie mikroanaliz sk adu chemicznego przy u yciu detektora EDS. 2. MATERIA I METODYKA BADA Materia do bada stanowi stop magnezu AM50 dostarczony w postaci blach cienkich walcowanych na gor co zawieraj cych w swym sk adzie chemicznym klasyczne dodatki w postaci Al, Zn, Mn i Si. Sk ad chemiczny badanego stopu przedstawiono w tabeli 1. Tabela 1. Sk ad chemiczny badanego stopu magnezu w %-mas. Table 1. Chemical composition of tested magnesium alloy, %wt Materia Al Mn Zn Si Mg AM50 4,9 0,45 0,2 <0,05 balance Badania struktury próbek przeprowadzono przy u yciu elektronowego mikroskopu skaningowego Inspect F na zg adach trawionych i nietrawionych. Próbki trawiono w odczynniku chemicznym o nast puj cym sk adzie: H 2 O (3 ml), etanol (13 ml), kwas octowy (3 ml) oraz kwas pikrynowy (0,4 g). Preparatyk cienkich foli do obserwacji na elektronowym mikroskopie transmisyjnym Titan kv rmy FEI wykonano przy u yciu technik tradycyjnych. Procedura obejmowa a wycinanie kr ków o rednicy ø 3 mm, wieloetapowe szlifowanie oraz ko cowe cienianie jonowe. W ten sposób przeprowadzona preparatyka umo liwi a skuteczne przygotowanie próbek w postaci cienkich foli, które nast pnie poddano obserwacji na mikroskopie transmisyjnym. Identy kacj faz wyst puj cych w strukturze blach cienkich ze stopu AM50 przeprowadzono przy u yciu programu Calidris.

2 Identy kacja wydziele wyst puj cych w strukturze blach cienkich WYNIKI BADA Z diagramu fazowego Mg-Al wynika, e stop magnezu AM50 sk ada si z osnowy -Mg (o heksagonalnej strukturze krystalicznej, a 0 = 0,32094 nm i c 0 = 0,52105) i fazy - Mg 17 Al 12 (o regularnej strukturze krystalicznej, a 0 = 1,056 nm). Dodatek Mn powoduje wyst powanie fazy Al 8 Mn 5 (o heksagonalnej strukturze krystalicznej, a 0 = 1,273 nm i c 0 = 1,588 nm), natomiast Si powoduje zwi kszenie p ynno ci stopionego metalu i tworzy faz Mg 2 Si (o regularnej strukturze krystalicznej, a 0 = 0,635 nm). Rysunki 1 i 2 przedstawiaj struktur blach cienkich ze stopu magnezu AM50 z widocznymi wydzieleniami. W strukturze badanego stopu zidenty kowano trzy typy wydziele ró ni cych si mi dzy sob morfologi oraz sk adem chemicznym. Wydzielenia te wyst puj zarówno na granicach ziaren jak równie wewn trz nich. Drobne wydzielenia o kszta cie wielok ta, o wymiarach kilkudziesi ciu nanometrów wyst puj przewa nie wewn trz ziaren (Rys. 3 i 6). Mikroanaliza sk adu chemicznego wykaza a, e s to wydzielenia bogate w mangan i glin. Na podstawie analizy elektronogramów zidenty kowano je jako faz Al 8 Mn 5. W strukturze stopu znajduj si równie wydzielenia bogate w glin i magnez, które przyjmuj form obszarów o nieregularnych kszta tach, jak równie pojedynczych p ytek. Wydzielenia wyst puj ce w obszarach eutektycznych maj typowy pod u ny kszta t. D ugo pod u nych wydziele wynosi ok. kilkadziesi t nanometrów. Przeprowadzona identy kacja dowiod a, e w obydwu przypadkach mamy do czynienia z wydzieleniami typu Mg 17 Al 12 lub te obszarami sk adaj cymi si z Mg 17 Al Mg (Rys. 4 i 7). Ostatnim zidenty kowanym wydzieleniem jest faza zawieraj ca w sk adzie chemicznym takie pierwiastki jak Mg i Si. Przeprowadzona analiza pokaza a, e jest to wydzielenie typu Mg 2 Si. Wydzielenia tego typu wyst puj blisko granic ziaren i charakteryzuj si owalnym kszta tem (Rys. 5 i 8). Rys. 1. Mikrofotogra a struktury stopu AM50 z widocznymi wydzieleniami (SEM) Fig. 1. Microphotograph of AM50 alloy structure with visible precipitations (SEM) Rys.2. Mikrofotogra a struktury stopu AM50 z widocznymi wydzieleniami (TEM) Fig. 2. Microphotograph of AM50 alloy structure with visible precipitations (TEM) Rys. 3. Wynik mikroanalizy sk adu chemicznego (%-mas.) dla wydzielenia Al 8 Mn 5 Fig. 3. Result of chemical composition microanalysis (%wt) for Al 8 Mn 5 precipitation Mg Al Mn 2, ,7

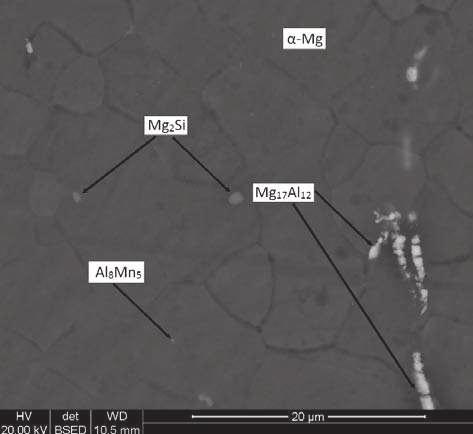

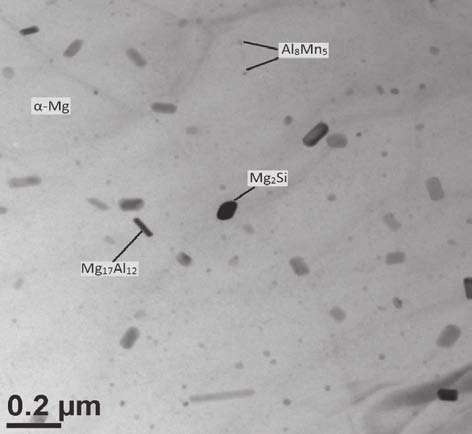

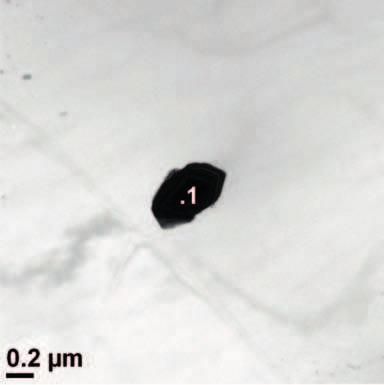

3 20 Piotr Skupie, Rados aw Rozmus Rys. 4. Wynik mikroanalizy sk adu chemicznego (%-mas.) dla wydzielenia Mg 17 Al 12 Fig. 4. Result of chemical composition microanalysis (%wt) for Mg 17 Al 12 precipitation Mg Al Mn 70,5 18,5 11 Mg Al Si 64,2 1,2 34,6 Rys. 5. Wynik mikroanalizy sk adu chemicznego (%-mas.) dla wydzielenia Mg 2 Si Fig. 5. Result of chemical composition microanalysis (%wt) for Mg 2 Si precipitation Rys. 6. Wynik analizy fazowej wydzielenie typu Al 8 Mn 5 Fig. 6. Result of phase analysis Al 8 Mn 5 precipitation

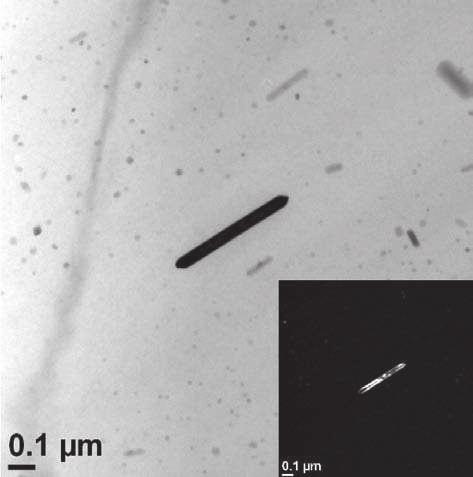

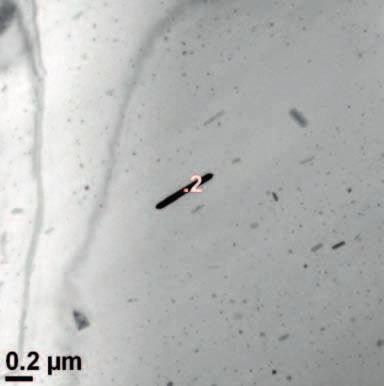

4 Identy kacja wydziele wyst puj cych w strukturze blach cienkich Rys.7. Wynik analizy fazowej wydzielenie typu Mg 17 Al 12 Fig. 7. Result of phase analysis Mg 17 Al 12 precipitation Rys. 8. Wynik analizy fazowej wydzielenie typu Mg 2 Si Fig. 8. Result of phase analysis Mg 2 Si precipitation 4. PODSUMOWANIE Otrzymane wyniki bada wykaza y, e w strukturze blach cienkich ze stopu magnezu AM50 po procesie walcowania na gor co wyst puj trzy typy wydziele (Mg 17 Al 12 ; Al 8 Mn 5 ; Mg 2 Si) ró ni cych si mi dzy sob morfologi oraz sk adem chemicznym. Najwi cej w strukturze wyst puje wydziele bogatych w magnez i glin, s one równomiernie roz o one w ca ej obj to ci badanej struktury. Wydzielenia te przyjmuj posta p ytek (czyste Mg 17 Al 12 ) lub te obszarów (Mg 17 Al Mg). W strukturze badanego stopu znajduj si równie wydzielenia drobne o kszta cie wielok ta bogate w glin i mangan, z regu y wyst puj ce wewn trz ziaren, które zidenty kowano jako Al 8 Mn 5. Oznaczono równie wydzielenia typu Mg 2 Si bogate w magnez i krzem wyst puj ce blisko granic ziaren. Na podstawie literatury oraz otrzymanych wyników bada mo na stwierdzi, e zabieg walcowania na gor co nie wprowadza zmian sk adu fazowego do struktury badanego stopu i jest on taki sam jak w przypadku stopu w stanie wyj ciowym. Zauwa ono równie, e morfologia, rozmieszczenie oraz sk ad chemiczny badanych wydziele jest podobny do stanu wyj ciowego [13 15].

5 22 Piotr Skupie, Rados aw Rozmus LITERATURA 1. Xiao-ling X., Cheng-ping L., Jiang-wen L.: Structure of HCP/ BCC interphase boundaries in AZ91 Mg-Al alloy. The Chinese Journal of Nonferrous Metals, 13(1) 2003, s Ling-yun W., Guang-sheng H., Yong-ge F.: Grain re nement of wrought AZ31 magnesium alloy. The Chinese Journal of Nonferrous Metals, 13(3), 2003, s Yan-hui L., Xiang-fa L., Ting-bin L.: Grain re ning effect of Al2Ti2C master alloy on Mg-Al alloys. The Chinese Journal of Nonferrous Metals, 13(3), 2003, s Brungs D.: Light weight design with light metal casting. Materials & Design, 18(4/6), 1997, s Cole G.S.: Issues that in uence magnesium s use in the automotive industry. Materials Science Forum, 2003, s Avedesian M., Baker H., editors: Magnesium and Magnesium Alloys, ASM Speciality Handbook, ASM International, The Materials Information Society, Dahle A., Lee Y., Nave M., Schaffer P., StJohn D.: Development of the as-cast microstructure in magnesiumaluminium alloys, Journal of Light Metals 1, 2001, s Aghion E., Bron n B., Eliezer D.: The role of magnesium industry in protecting the environment, Journal of Material Processing Technology, 2001, nr 117, s Kie bus A., Rzycho T.: Microstructural characterization of Mg- Al alloys, New Technologies And Materials In Metallurgy And Materials Science, Katowice 2005, s Kasprzak W., Sokolowski J.H., Sahoo M., Dobrza ski L.A.: Thermal characteristics of the AM50 magnesium alloy, Journal of Achievements in Materials and Manufacturing Engineering, 2008, nr 29, s Kie bus A., Rzycho T., Cibis R.: Microstructure of AM50 die casting magnesium alloy, Journal of Achievements in Materials and Manufacturing Engineering, 2006, nr 18, s Barszczy ska-malik K.N., D browski R., Braszczy ski J.: Microstructure of high-pressure die-casting AM50 magnesium alloy, Archives of Foundary Engineering, 2009, nr 9, s Li-guo W., Boa-feng Z., Shi-jie Z., Mei Z., Chun-xiang Z., Shaokang G.: Effect of silicocalcium on microstructure and properties of Mg-6Al-05Mn alloy. Transactions of Nonferrous Metals Society of China, 2006, nr16, s Wang R.M., Eliezer A., Gutman E.M.: An investigation on the microstructure of an AM50 magnesium alloys. Materials Since and Engineering, 2003, s Kasprzak W., Sokolowski J.H., Sahoo M., Dobrza ski L.A.: Thermal and structural characteristics of the AM50 magnesium alloy, Journal of Achievements in Materials and Manufacturing Engineering, 2008, nr 28, s

MIKROSTRUKTURA ODLEWNICZEGO STOPU MAGNEZU GA8

MIKROSTRUKTURA ODLEWNICZEGO STOPU MAGNEZU GA8 31/18 ARCHIWUM ODLEWNICTWA Rok 2006, Rocznik 6, Nr 18 (1/2) ARCHIVES OF FOUNDRY Year 2006, Volume 6, N o 18 (1/2) PAN Katowice PL ISSN 1642-5308 MIKROSTRUKTURA ODLEWNICZEGO STOPU MAGNEZU GA8 A. KIEŁBUS

Bardziej szczegółowo

NOWE ODLEWNICZE STOPY Mg-Al-RE

NOWE ODLEWNICZE STOPY Mg-Al-RE 25/18 ARCHIWUM ODLEWNICTWA Rok 2006, Rocznik 6, Nr 18 (1/2) ARCHIVES OF FOUNDRY Year 2006, Volume 6, N o 18 (1/2) PAN Katowice PL ISSN 1642-5308 NOWE ODLEWNICZE STOPY Mg-Al-RE T. RZYCHOŃ 1, A. KIEŁBUS

Bardziej szczegółowo

ODLEWNICZY STOP MAGNEZU ELEKTRON 21 STRUKTURA I WŁAŚCIWOŚCI W STANIE LANYM

ODLEWNICZY STOP MAGNEZU ELEKTRON 21 STRUKTURA I WŁAŚCIWOŚCI W STANIE LANYM 26/18 ARCHIWUM ODLEWNICTWA Rok 2006, Rocznik 6, Nr 18 (1/2) ARCHIVES OF FOUNDRY Year 2006, Volume 6, N o 18 (1/2) PAN Katowice PL ISSN 1642-5308 ODLEWNICZY STOP MAGNEZU ELEKTRON 21 STRUKTURA I WŁAŚCIWOŚCI

Bardziej szczegółowo

Tytuł pracy w języku angielskim: Microstructural characterization of Ag/X/Ag (X = Sn, In) joints obtained as the effect of diffusion soledering.

Tytuł pracy w języku angielskim: Microstructural characterization of Ag/X/Ag (X = Sn, In) joints obtained as the effect of diffusion soledering. Dr inż. Przemysław Skrzyniarz Kierownik pracy: Prof. dr hab. inż. Paweł Zięba Tytuł pracy w języku polskim: Charakterystyka mikrostruktury spoin Ag/X/Ag (X = Sn, In) uzyskanych w wyniku niskotemperaturowego

Bardziej szczegółowo

ODPORNO NA KOROZJ WIELOSKŁADNIKOWYCH STOPÓW NA OSNOWIE Al-Mg

ODPORNO NA KOROZJ WIELOSKŁADNIKOWYCH STOPÓW NA OSNOWIE Al-Mg 9/21 ARCHIWUM ODLEWNICTWA Rok 2006, Rocznik 6, Nr 21(1/2) ARCHIVES OF FOUNDARY Year 2006, Volume 6, Nº 21 (1/2) PAN Katowice PL ISSN 1642-5308 ODPORNO NA KOROZJ WIELOSKŁADNIKOWYCH STOPÓW NA OSNOWIE Al-Mg

Bardziej szczegółowo

WPŁYW PARAMETRÓW ODLEWANIA CIŚNIENIOWEGO NA STRUKTURĘ i WŁAŚCIWOŚCI STOPU MAGNEZU AM50

WPŁYW PARAMETRÓW ODLEWANIA CIŚNIENIOWEGO NA STRUKTURĘ i WŁAŚCIWOŚCI STOPU MAGNEZU AM50 28/18 ARCHIWUM ODLEWNICTWA Rok 2006, Rocznik 6, Nr 18 (1/2) ARCHIVES OF FOUNDRY Year 2006, Volume 6, N o 18 (1/2) PAN Katowice PL ISSN 1642-5308 WPŁYW PARAMETRÓW ODLEWANIA CIŚNIENIOWEGO NA STRUKTURĘ i

Bardziej szczegółowo

WPŁYW WARUNKÓW PRZESYCANIA I STARZENIA STOPU C355 NA ZMIANY JEGO TWARDOŚCI

WPŁYW WARUNKÓW PRZESYCANIA I STARZENIA STOPU C355 NA ZMIANY JEGO TWARDOŚCI 40/15 Archives of Foundry, Year 2005, Volume 5, 15 Archiwum Odlewnictwa, Rok 2005, Rocznik 5, Nr 15 PAN Katowice PL ISSN 1642-5308 WPŁYW WARUNKÓW PRZESYCANIA I STARZENIA STOPU C355 NA ZMIANY JEGO TWARDOŚCI

Bardziej szczegółowo

ANALIZA KRYSTALIZACJI STOPU AlMg (AG 51) METODĄ ATND

ANALIZA KRYSTALIZACJI STOPU AlMg (AG 51) METODĄ ATND 18/22 Archives of Foundry, Year 2006, Volume 6, 22 Archiwum Odlewnictwa, Rok 2006, Rocznik 6, Nr 22 PAN Katowice PL ISSN 1642-5308 ANALIZA KRYSTALIZACJI STOPU AlMg (AG 51) METODĄ ATND T. CIUĆKA 1 Katedra

Bardziej szczegółowo

ĆWICZENIE Nr 9. Laboratorium Inżynierii Materiałowej. Akceptował: Kierownik Katedry prof. dr hab. inż. A. Weroński

ĆWICZENIE Nr 9. Laboratorium Inżynierii Materiałowej. Akceptował: Kierownik Katedry prof. dr hab. inż. A. Weroński POLITECHNIKA LUBELSKA WYDZIAŁ MECHANICZNY KATEDRA INŻYNIERII MATERIAŁOWEJ Akceptował: Kierownik Katedry prof. dr hab. inż. A. Weroński Laboratorium Inżynierii Materiałowej ĆWICZENIE Nr 9 Opracował: dr

Bardziej szczegółowo

MIKROSTRUKTURA I WŁASNOŚCI MECHANICZNE ODLEWNICZYCH STOPÓW MAGNEZU Mg Al

MIKROSTRUKTURA I WŁASNOŚCI MECHANICZNE ODLEWNICZYCH STOPÓW MAGNEZU Mg Al 83/22 Archives of Foundry, Year 2006, Volume 6, 22 Archiwum Odlewnictwa, Rok 2006, Rocznik 6, Nr 22 PAN Katowice PL ISSN 1642-5308 MIKROSTRUKTURA I WŁASNOŚCI MECHANICZNE ODLEWNICZYCH STOPÓW MAGNEZU Mg

Bardziej szczegółowo

ZMIANY MIKROSTRUKTURY I WYDZIELEŃ WĘGLIKÓW W STALIWIE Cr-Ni PO DŁUGOTRWAŁEJ EKSPLOATACJI

ZMIANY MIKROSTRUKTURY I WYDZIELEŃ WĘGLIKÓW W STALIWIE Cr-Ni PO DŁUGOTRWAŁEJ EKSPLOATACJI 25/8 ARCHIWUM ODLEWNICTWA Rok 2003, Rocznik 3, Nr 8 Archives of Foundry Year 2003, Volume 3, Book 8 PAN - Katowice PL ISSN 1642-5308 ZMIANY MIKROSTRUKTURY I WYDZIELEŃ WĘGLIKÓW W STALIWIE Cr-Ni PO DŁUGOTRWAŁEJ

Bardziej szczegółowo

OZNACZANIE WAPNIA I MAGNEZU W PRÓBCE WINA METODĄ ATOMOWEJ SPEKTROMETRII ABSORPCYJNEJ Z ATOMIZACJA W PŁOMIENIU

OZNACZANIE WAPNIA I MAGNEZU W PRÓBCE WINA METODĄ ATOMOWEJ SPEKTROMETRII ABSORPCYJNEJ Z ATOMIZACJA W PŁOMIENIU OZNACZANIE WAPNIA I MAGNEZU W PRÓBCE WINA METODĄ ATOMOWEJ SPEKTROMETRII ABSORPCYJNEJ Z ATOMIZACJA W PŁOMIENIU Celem ćwiczenia jest zapoznanie z techniką atomowej spektrometrii absorpcyjnej z atomizacją

Bardziej szczegółowo

IDENTYFIKACJA FAZ W MODYFIKOWANYCH CYRKONEM ŻAROWYTRZYMAŁYCH ODLEWNICZYCH STOPACH KOBALTU METODĄ DEBYEA-SCHERRERA

IDENTYFIKACJA FAZ W MODYFIKOWANYCH CYRKONEM ŻAROWYTRZYMAŁYCH ODLEWNICZYCH STOPACH KOBALTU METODĄ DEBYEA-SCHERRERA 44/14 Archives of Foundry, Year 2004, Volume 4, 14 Archiwum Odlewnictwa, Rok 2004, Rocznik 4, Nr 14 PAN Katowice PL ISSN 1642-5308 IDENTYFIKACJA FAZ W MODYFIKOWANYCH CYRKONEM ŻAROWYTRZYMAŁYCH ODLEWNICZYCH

Bardziej szczegółowo

Stopy tytanu. Stopy tytanu i niklu 1

Stopy tytanu. Stopy tytanu i niklu 1 Stopy tytanu Stopy tytanu i niklu 1 Tytan i jego stopy Al Ti Cu Ni liczba at. 13 22 29 28 struktura kryst. A1 αa3/βa2 A1 A1 ρ, kg m -3 2700 4500 8930 8900 T t, C 660 1668 1085 1453 α, 10-6 K -1 18 8,4

Bardziej szczegółowo

WPŁYW OBRÓBKI CIEPLNEJ NA MIKROSTRUKTURĘ SILUMINÓW

WPŁYW OBRÓBKI CIEPLNEJ NA MIKROSTRUKTURĘ SILUMINÓW 18/9 Archives of Foundry, Year 2003, Volume 3, 9 Archiwum Odlewnictwa, Rok 2003, Rocznik 3, Nr 9 PAN Katowice PL ISSN 1642-5308 WPŁYW OBRÓBKI CIEPLNEJ NA MIKROSTRUKTURĘ SILUMINÓW STRESZCZENIE R. GOROCKIEW

Bardziej szczegółowo

SILUMIN NADEUTEKTYCZNY Z DODATKAMI Cr, Mo, W i Co

SILUMIN NADEUTEKTYCZNY Z DODATKAMI Cr, Mo, W i Co 18/38 Solidification of Metals and Alloys, No. 38, 1998 Krzepnięcie Metali i Stopów, nr 38, 1998 PAN Katowice PL ISSN 0208-9386 SILUMIN NADEUTEKTYCZNY Z DODATKAMI Cr, Mo, W i Co PIETROWSKI Stanisław, Instytut

Bardziej szczegółowo

SILUMIN OKOŁOEUTEKTYCZNY Z DODATKAMI Cr, Mo, W i Co

SILUMIN OKOŁOEUTEKTYCZNY Z DODATKAMI Cr, Mo, W i Co 17/38 Solidification of Metals and Alloys, No. 38, 1998 Krzepnięcie Metali i Stopów, nr 38, 1998 PAN Katowice PL ISSN 0208-9386 SILUMIN OKOŁOEUTEKTYCZNY Z DODATKAMI Cr, Mo, W i Co PIETROWSKI Stanisław,

Bardziej szczegółowo

WPŁYW DODATKÓW STOPOWYCH NA WŁASNOŚCI STOPU ALUMINIUM KRZEM O NADEUTEKTYCZNYM SKŁADZIE

WPŁYW DODATKÓW STOPOWYCH NA WŁASNOŚCI STOPU ALUMINIUM KRZEM O NADEUTEKTYCZNYM SKŁADZIE WYDZIAŁ ODLEWNICTWA AGH Oddział Krakowski STOP XXXIV KONFERENCJA NAUKOWA Kraków - 19 listopada 2010 r. Marcin PIĘKOŚ 1, Stanisław RZADKOSZ 2, Janusz KOZANA 3,Witold CIEŚLAK 4 WPŁYW DODATKÓW STOPOWYCH NA

Bardziej szczegółowo

WSKAŹNIK JAKOŚCI ODLEWÓW ZE STOPU Al-Si

WSKAŹNIK JAKOŚCI ODLEWÓW ZE STOPU Al-Si 48/14 Archives of Foundry, Year 2004, Volume 4, 14 Archiwum Odlewnictwa, Rok 2004, Rocznik 4, Nr 14 PAN Katowice PL ISSN 1642-5308 WSKAŹNIK JAKOŚCI ODLEWÓW ZE STOPU Al-Si A. W. ORŁOWICZ 1, M. MRÓZ 2 Zakład

Bardziej szczegółowo

MIKROSTRUKTURA NADSTOPU KOBALTU MAR M509 W STANIE LANYM I PO OBRÓBCE CIEPLNEJ

MIKROSTRUKTURA NADSTOPU KOBALTU MAR M509 W STANIE LANYM I PO OBRÓBCE CIEPLNEJ Prace IMŻ 1 (2010) 259 Piotr SKUPIEŃ, Krzysztof RADWAŃSKI, Jarosław GAZDOWICZ, Sebastian ARABASZ, Jerzy WIEDERMANN Instytut Metalurgii Żelaza im. St. Staszica Janusz SZALA Politechnika Śląska, Wydział

Bardziej szczegółowo

BADANIA STRUKTURY POŁĄCZEŃ SPAWANYCH PRZY WYKORZYSTANIU TRANSMISYJNEGO MIKROSKOPU ELEKTRONOWEGO (TEM)

BADANIA STRUKTURY POŁĄCZEŃ SPAWANYCH PRZY WYKORZYSTANIU TRANSMISYJNEGO MIKROSKOPU ELEKTRONOWEGO (TEM) 81/21 ARCHIWUM ODLEWNICTWA Rok 2006, Rocznik 6, Nr 21(2/2) ARCHIVES OF FOUNDARY Year 2006, Volume 6, Nº 21 (2/2) PAN Katowice PL ISSN 1642-5308 BADANIA STRUKTURY POŁĄCZEŃ SPAWANYCH PRZY WYKORZYSTANIU TRANSMISYJNEGO

Bardziej szczegółowo

Transport Mechaniczny i Pneumatyczny Materiałów Rozdrobnionych. Ćwiczenie 2 Podstawy obliczeń przenośników taśmowych

Transport Mechaniczny i Pneumatyczny Materiałów Rozdrobnionych. Ćwiczenie 2 Podstawy obliczeń przenośników taśmowych Transport Mechaniczny i Pneumatyczny Materiałów Rozdrobnionych Ćwiczenie 2 Podstawy obliczeń przenośników taśmowych Wydajność przenośnika Wydajnością przenośnika określa się objętość lub masę nosiwa przemieszczanego

Bardziej szczegółowo

Techniczne nauki М.М.Zheplinska, A.S.Bessarab Narodowy uniwersytet spożywczych technologii, Кijow STOSOWANIE PARY WODNEJ SKRAPLANIA KAWITACJI

Techniczne nauki М.М.Zheplinska, A.S.Bessarab Narodowy uniwersytet spożywczych technologii, Кijow STOSOWANIE PARY WODNEJ SKRAPLANIA KAWITACJI Techniczne nauki М.М.Zheplinska, A.S.Bessarab Narodowy uniwersytet spożywczych technologii, Кijow STOSOWANIE PARY WODNEJ SKRAPLANIA KAWITACJI SKLAROWANEGO SOKU JABŁKOWEGO Skutecznym sposobem leczenia soku

Bardziej szczegółowo

PROCEDURA ILOŚCIOWEGO OPISU STRUKTURY ODLEWNICZYCH STOPÓW MAGNEZU

PROCEDURA ILOŚCIOWEGO OPISU STRUKTURY ODLEWNICZYCH STOPÓW MAGNEZU 32/18 ARCHIWUM ODLEWNICTWA Rok 2006, Rocznik 6, Nr 18 (1/2) ARCHIVES OF FOUNDRY Year 2006, Volume 6, N o 18 (1/2) PAN Katowice PL ISSN 1642-5308 PROCEDURA ILOŚCIOWEGO OPISU STRUKTURY ODLEWNICZYCH STOPÓW

Bardziej szczegółowo

Własności mechaniczne kompozytów odlewanych na osnowie stopu Al-Si zbrojonych fazami międzymetalicznymi

Własności mechaniczne kompozytów odlewanych na osnowie stopu Al-Si zbrojonych fazami międzymetalicznymi A R C H I V E S of F O U N D R Y E N G I N E E R I N G Published quarterly as the organ of the Foundry Commission of the Polish Academy of Sciences ISSN (1897-3310) Volume 10 Special Issue 4/2010 9 14

Bardziej szczegółowo

(12) TŁUMACZENIE PATENTU EUROPEJSKIEGO (19) PL (11) PL/EP 2559562. (96) Data i numer zgłoszenia patentu europejskiego: 16.08.2011 11461532.

(12) TŁUMACZENIE PATENTU EUROPEJSKIEGO (19) PL (11) PL/EP 2559562. (96) Data i numer zgłoszenia patentu europejskiego: 16.08.2011 11461532. RZECZPOSPOLITA POLSKA (12) TŁUMACZENIE PATENTU EUROPEJSKIEGO (19) PL (11) PL/EP 2962 (96) Data i numer zgłoszenia patentu europejskiego: 16.08.11 1146132.1 (13) (1) T3 Int.Cl. B42D 1/ (06.01) Urząd Patentowy

Bardziej szczegółowo

WPŁYW MODYFIKACJI NA STRUKTUR I MORFOLOGI PRZEŁOMÓW SILUMINU AK64

WPŁYW MODYFIKACJI NA STRUKTUR I MORFOLOGI PRZEŁOMÓW SILUMINU AK64 30/21 ARCHIWUM ODLEWNICTWA Rok 2006, Rocznik 6, Nr 21(1/2) ARCHIVES OF FOUNDARY Year 2006, Volume 6, Nº 21 (1/2) PAN Katowice PL ISSN 1642-5308 WPŁYW MODYFIKACJI NA STRUKTUR I MORFOLOGI PRZEŁOMÓW SILUMINU

Bardziej szczegółowo

Międzynarodowa aktywność naukowa młodej kadry Wydziału Metali Nieżelaznych AGH na przykładzie współpracy z McMaster University w Kanadzie

Międzynarodowa aktywność naukowa młodej kadry Wydziału Metali Nieżelaznych AGH na przykładzie współpracy z McMaster University w Kanadzie Międzynarodowa aktywność naukowa młodej kadry Wydziału Metali Nieżelaznych AGH na przykładzie współpracy z McMaster University w Kanadzie Anna Kula Akademia Górniczo-Hutnicza im. St. Staszica w Krakowie,

Bardziej szczegółowo

Obróbka cieplna stali

Obróbka cieplna stali OBRÓBKA CIEPLNA Obróbka cieplna stali Powstawanie austenitu podczas nagrzewania Ujednorodnianie austenitu Zmiany wielkości ziarna Przemiany w stali podczas chłodzenia Martenzytyczna Bainityczna Perlityczna

Bardziej szczegółowo

Dr inż. Łukasz Rogal zatrudniony jest w Instytucie Metalurgii i Inżynierii Materiałowej Polskiej Akademii Nauk na stanowisku adiunkta

Dr inż. Łukasz Rogal zatrudniony jest w Instytucie Metalurgii i Inżynierii Materiałowej Polskiej Akademii Nauk na stanowisku adiunkta e-mail: l.rogal@imim.pl tel. 12 2952826 Miejsce zatrudnienia i zajmowane stanowiska Dr inż. Łukasz Rogal zatrudniony jest w Instytucie Metalurgii i Inżynierii Materiałowej Polskiej Akademii Nauk na stanowisku

Bardziej szczegółowo

BADANIA NOWYCH MATERIA ÓW NA ELEMENTY KOT ÓW O NADKRYTYCZNYCH PARAMETRACH PRACY

BADANIA NOWYCH MATERIA ÓW NA ELEMENTY KOT ÓW O NADKRYTYCZNYCH PARAMETRACH PRACY 106 Prace IM 2 (2015) Janusz DOBRZA SKI, Adam ZIELI SKI, Hanna PURZY SKA, Maria DZIUBAKA U A Instytut Metalurgii elaza BADANIA NOWYCH MATERIA ÓW NA ELEMENTY KOT ÓW O NADKRYTYCZNYCH PARAMETRACH PRACY Celem

Bardziej szczegółowo

LABORATORIUM NAUKI O MATERIAŁACH

LABORATORIUM NAUKI O MATERIAŁACH Politechnika Łódzka Wydział Mechaniczny Instytut Inżynierii Materiałowej LABORATORIUM NAUKI O MATERIAŁACH Ćwiczenie nr 4 Temat: Kształtowanie właściwości metodami technologicznymi. Łódź 2010 Cel ćwiczenia

Bardziej szczegółowo

ANALIZA KRZEPNIĘCIA I BADANIA MIKROSTRUKTURY PODEUTEKTYCZNYCH STOPÓW UKŁADU Al-Si

ANALIZA KRZEPNIĘCIA I BADANIA MIKROSTRUKTURY PODEUTEKTYCZNYCH STOPÓW UKŁADU Al-Si 53/22 Archives of Foundry, Year 2006, Volume 6, 22 Archiwum Odlewnictwa, Rok 2006, Rocznik 6, Nr 22 PAN Katowice PL ISSN 1642-5308 ANALIZA KRZEPNIĘCIA I BADANIA MIKROSTRUKTURY PODEUTEKTYCZNYCH STOPÓW UKŁADU

Bardziej szczegółowo

OBRÓBKA CIEPLNA SILUMINU AK132

OBRÓBKA CIEPLNA SILUMINU AK132 52/22 Archives of Foundry, Year 2006, Volume 6, 22 Archiwum Odlewnictwa, Rok 2006, Rocznik 6, Nr 22 PAN Katowice PL ISSN 1642-5308 OBRÓBKA CIEPLNA SILUMINU AK132 J. PEZDA 1 Akademia Techniczno-Humanistyczna

Bardziej szczegółowo

Lekcja 173, 174. Temat: Silniki indukcyjne i pierścieniowe.

Lekcja 173, 174. Temat: Silniki indukcyjne i pierścieniowe. Lekcja 173, 174 Temat: Silniki indukcyjne i pierścieniowe. Silnik elektryczny asynchroniczny jest maszyną elektryczną zmieniającą energię elektryczną w energię mechaniczną, w której wirnik obraca się z

Bardziej szczegółowo

OKREŚLANIE WŁASNOŚCI MECHANICZNYCH SILUMINU AK20 NA PODSTAWIE METODY ATND

OKREŚLANIE WŁASNOŚCI MECHANICZNYCH SILUMINU AK20 NA PODSTAWIE METODY ATND 28/17 ARCHIWUM ODLEWNICTWA Rok 2005, Rocznik 5, Nr 17 Archives of Foundry Year 2005, Volume 5, Book 17 PAN - Katowice PL ISSN 1642-5308 OKREŚLANIE WŁASNOŚCI MECHANICZNYCH SILUMINU AK20 NA PODSTAWIE METODY

Bardziej szczegółowo

Stopy żelaza. Stale Staliwa Żeliwa

Stopy żelaza. Stale Staliwa Żeliwa Stopy żelaza Stale Staliwa Żeliwa 1. Stale są to stopy żelaza z węglem i innymi pierwiastkami, zawierające do 2% C, które w procesie wytwarzania podlegają przeróbce plastycznej, np.: walcowaniu, ciągnieniu,

Bardziej szczegółowo

WZORU PRZEMYSŁOWEGO PL 18581. FUNDACJA SYNAPSIS, Warszawa, (PL) 31.10.2012 WUP 10/2012

WZORU PRZEMYSŁOWEGO PL 18581. FUNDACJA SYNAPSIS, Warszawa, (PL) 31.10.2012 WUP 10/2012 PL 18581 RZECZPOSPOLITA POLSKA (12) OPIS OCHRONNY WZORU PRZEMYSŁOWEGO (19) PL (11) 18581 Urząd Patentowy Rzeczypospolitej Polskiej (21) Numer zgłoszenia: 19021 (22) Data zgłoszenia: 29.11.2011 (51) Klasyfikacja:

Bardziej szczegółowo

Ćwiczenie: "Ruch harmoniczny i fale"

Ćwiczenie: Ruch harmoniczny i fale Ćwiczenie: "Ruch harmoniczny i fale" Opracowane w ramach projektu: "Wirtualne Laboratoria Fizyczne nowoczesną metodą nauczania realizowanego przez Warszawską Wyższą Szkołę Informatyki. Zakres ćwiczenia:

Bardziej szczegółowo

Projekt MES. Wykonali: Lidia Orkowska Mateusz Wróbel Adam Wysocki WBMIZ, MIBM, IMe

Projekt MES. Wykonali: Lidia Orkowska Mateusz Wróbel Adam Wysocki WBMIZ, MIBM, IMe Projekt MES Wykonali: Lidia Orkowska Mateusz Wróbel Adam Wysocki WBMIZ, MIBM, IMe 1. Ugięcie wieszaka pod wpływem przyłożonego obciążenia 1.1. Wstęp Analizie poddane zostało ugięcie wieszaka na ubrania

Bardziej szczegółowo

Olej rzepakowy, jako paliwo do silników z zapłonem samoczynnym

Olej rzepakowy, jako paliwo do silników z zapłonem samoczynnym Coraz częściej jako paliwo stosuje się biokomponenty powstałe z roślin oleistych. Nie mniej jednak właściwości fizykochemiczne oleju napędowego i oleju powstałego z roślin znacząco różnią się miedzy sobą.

Bardziej szczegółowo

Elementy cyfrowe i układy logiczne

Elementy cyfrowe i układy logiczne Elementy cyfrowe i układy logiczne Wykład Legenda Zezwolenie Dekoder, koder Demultiplekser, multiplekser 2 Operacja zezwolenia Przykład: zamodelować podsystem elektroniczny samochodu do sterowania urządzeniami:

Bardziej szczegółowo

WYSOKOWYTRZYMAŁ Y SILUMIN CYNKOWO-MIEDZIOWY

WYSOKOWYTRZYMAŁ Y SILUMIN CYNKOWO-MIEDZIOWY -27- Solidilicauon o f Metais and Alloys. No.28. 1996 Kr:epmęcie Metali i Stopó" Nr 28. l 996 PAN - Odd: ial Katowice: PL. ISSN 0208-9386 WYSOKOWYTRZYMAŁ Y SILUMIN CYNKOWO-MIEDZIOWY DUDYK Maksymilian Katedra

Bardziej szczegółowo

PRAWA ZACHOWANIA. Podstawowe terminy. Cia a tworz ce uk ad mechaniczny oddzia ywuj mi dzy sob i z cia ami nie nale cymi do uk adu za pomoc

PRAWA ZACHOWANIA. Podstawowe terminy. Cia a tworz ce uk ad mechaniczny oddzia ywuj mi dzy sob i z cia ami nie nale cymi do uk adu za pomoc PRAWA ZACHOWANIA Podstawowe terminy Cia a tworz ce uk ad mechaniczny oddzia ywuj mi dzy sob i z cia ami nie nale cymi do uk adu za pomoc a) si wewn trznych - si dzia aj cych na dane cia o ze strony innych

Bardziej szczegółowo

Karta charakterystyki

Karta charakterystyki zgodnie z rozporządzeniem (WE) nr 107/2006 Strona 1 z 5 SEKCJA 1: Identyfikacja substancji/mieszaniny i identyfikacja przedsiębiorstwa 1.1. Identyfikator produktu 1.2. Istotne zidentyfikowane zastosowania

Bardziej szczegółowo

LABORATORIUM ANALITYCZNEJ MIKROSKOPII ELEKTRONOWEJ (L - 2)

LABORATORIUM ANALITYCZNEJ MIKROSKOPII ELEKTRONOWEJ (L - 2) LABORATORIUM ANALITYCZNEJ MIKROSKOPII ELEKTRONOWEJ (L - 2) Posiadane uprawnienia: ZAKRES AKREDYTACJI LABORATORIUM BADAWCZEGO NR AB 120 wydany przez Polskie Centrum Akredytacji Wydanie nr 5 z 18 lipca 2007

Bardziej szczegółowo

Pomiar mocy pobieranej przez napędy pamięci zewnętrznych komputera. Piotr Jacoń K-2 I PRACOWNIA FIZYCZNA 25. 01. 2010

Pomiar mocy pobieranej przez napędy pamięci zewnętrznych komputera. Piotr Jacoń K-2 I PRACOWNIA FIZYCZNA 25. 01. 2010 Pomiar mocy pobieranej przez napędy pamięci zewnętrznych komputera. Piotr Jacoń K-2 I PRACOWNIA FIZYCZNA 25. 01. 2010 I. Cel ćwiczenia: Poznanie poprzez samodzielny pomiar, parametrów elektrycznych zasilania

Bardziej szczegółowo

Obróbka powierzchni materia ów in ynierskich

Obróbka powierzchni materia ów in ynierskich Obróbka powierzchni materia ów in ynierskich Plansza. Struktura badana w mikroskopie wietlnym ) warstwy wierzchniej stali MnCr naw glonej w 0 C przez h, pow. 0x; ) warstwy azotków -Fe - N i -Fe N na stali

Bardziej szczegółowo

PL 213344 B1. JAŁYŃSKI JERZY JAŁYŃSKA-JACKOWIAK MONIKA INTEX OŚRODEK INNOWACJI TECHNICZNYCH I KOOPERACJI, Poznań, PL 25.10.

PL 213344 B1. JAŁYŃSKI JERZY JAŁYŃSKA-JACKOWIAK MONIKA INTEX OŚRODEK INNOWACJI TECHNICZNYCH I KOOPERACJI, Poznań, PL 25.10. PL 213344 B1 RZECZPOSPOLITA POLSKA (12) OPIS PATENTOWY (19) PL (11) 213344 (13) B1 (21) Numer zgłoszenia: 387791 (51) Int.Cl. B66F 9/12 (2006.01) Urząd Patentowy Rzeczypospolitej Polskiej (22) Data zgłoszenia:

Bardziej szczegółowo

PL 211524 B1. FAKRO PP SPÓŁKA Z OGRANICZONĄ ODPOWIEDZIALNOŚCIĄ, Nowy Sącz, PL 29.10.2007 BUP 22/07 31.05.2012 WUP 05/12. WACŁAW MAJOCH, Nowy Sącz, PL

PL 211524 B1. FAKRO PP SPÓŁKA Z OGRANICZONĄ ODPOWIEDZIALNOŚCIĄ, Nowy Sącz, PL 29.10.2007 BUP 22/07 31.05.2012 WUP 05/12. WACŁAW MAJOCH, Nowy Sącz, PL RZECZPOSPOLITA POLSKA (12) OPIS PATENTOWY (19) PL (11) 211524 (13) B1 (21) Numer zgłoszenia: 379508 (51) Int.Cl. E06B 7/14 (2006.01) E04D 13/03 (2006.01) Urząd Patentowy Rzeczypospolitej Polskiej (22)

Bardziej szczegółowo

BADANIA WPŁYWU WYSOKOTEMPETARTUROWEGO WYARZANIA NA CECHY MIKROSTRUKTURY WYBRANYCH NADSTOPÓW NA OSNOWIE NIKLU

BADANIA WPŁYWU WYSOKOTEMPETARTUROWEGO WYARZANIA NA CECHY MIKROSTRUKTURY WYBRANYCH NADSTOPÓW NA OSNOWIE NIKLU 38/21 ARCHIWUM ODLEWNICTWA Rok 2006, Rocznik 6, Nr 21(1/2) ARCHIVES OF FOUNDARY Year 2006, Volume 6, Nº 21 (1/2) PAN Katowice PL ISSN 1642-5308 BADANIA WPŁYWU WYSOKOTEMPETARTUROWEGO WYARZANIA NA CECHY

Bardziej szczegółowo

Badanie bezszczotkowego silnika prądu stałego z magnesami trwałymi (BLDCM)

Badanie bezszczotkowego silnika prądu stałego z magnesami trwałymi (BLDCM) Badanie bezszczotkowego silnika prądu stałego z magnesami trwałymi (BLDCM) Celem ćwiczenia jest zapoznanie się z budową, zasadą działania oraz sterowaniem bezszczotkowego silnika prądu stałego z magnesami

Bardziej szczegółowo

MODYFIKACJA TYTANEM, BOREM I FOSFOREM SILUMINU AK20

MODYFIKACJA TYTANEM, BOREM I FOSFOREM SILUMINU AK20 43/50 Solidification of Metais and Alloys, Year 2000, Volume 2. Book No. 43 Krzepnięcie Metali i Stopów, Rok 2000, Rocznik 2, Nr 43 PAN -Katowice PL ISSN 0208-9386 MODYFIKACJA TYTANEM, BOREM I FOSFOREM

Bardziej szczegółowo

ZMIANY STRUKTURALNE WYSTĘPUJĄCE PODCZAS WYTWARZANIA KOMPOZYTÓW GRE3 - SiC P

ZMIANY STRUKTURALNE WYSTĘPUJĄCE PODCZAS WYTWARZANIA KOMPOZYTÓW GRE3 - SiC P 41/4 Archives of Foundry, Year 2002, Volume 2, 4 Archiwum Odlewnictwa, Rok 2002, Rocznik 2, Nr 4 PAN Katowice PL ISSN 1642-5308 ZMIANY STRUKTURALNE WYSTĘPUJĄCE PODCZAS WYTWARZANIA KOMPOZYTÓW GRE3 - SiC

Bardziej szczegółowo

Surowiec Zużycie surowca Zapas A B C D S 1 0,5 0,4 0,4 0,2 2000 S 2 0,4 0,2 0 0,5 2800 Ceny 10 14 8 11 x

Surowiec Zużycie surowca Zapas A B C D S 1 0,5 0,4 0,4 0,2 2000 S 2 0,4 0,2 0 0,5 2800 Ceny 10 14 8 11 x Przykład: Przedsiębiorstwo może produkować cztery wyroby A, B, C, i D. Ograniczeniami są zasoby dwóch surowców S 1 oraz S 2. Zużycie surowca na jednostkę produkcji każdego z wyrobów (w kg), zapas surowca

Bardziej szczegółowo

MODYFIKACJA SILUMINU AK20 DODATKAMI ZŁOŻONYMI

MODYFIKACJA SILUMINU AK20 DODATKAMI ZŁOŻONYMI 41/2 Archives of Foundry, Year 2001, Volume 1, 1 (2/2) Archiwum Odlewnictwa, Rok 2001, Rocznik 1, Nr 1 (2/2) PAN Katowice PL ISSN 1642-5308 MODYFIKACJA SILUMINU AK20 DODATKAMI ZŁOŻONYMI F. ROMANKIEWICZ

Bardziej szczegółowo

ZASTOSOWANIE LASERÓW W HOLOGRAFII

ZASTOSOWANIE LASERÓW W HOLOGRAFII ZASTOSOWANIE LASERÓW W HOLOGRAFII Holografia - dzia optyki zajmuj cy si technikami uzyskiwania obrazów przestrzennych metod rekonstrukcji fali (g ównie wiat a, ale te np. fal akustycznych). Przez rekonstrukcj

Bardziej szczegółowo

NACZYNIE WZBIORCZE INSTRUKCJA OBSŁUGI INSTRUKCJA INSTALOWANIA

NACZYNIE WZBIORCZE INSTRUKCJA OBSŁUGI INSTRUKCJA INSTALOWANIA NACZYNIE WZBIORCZE INSTRUKCJA OBSŁUGI INSTRUKCJA INSTALOWANIA Kraków 31.01.2014 Dział Techniczny: ul. Pasternik 76, 31-354 Kraków tel. +48 12 379 37 90~91 fax +48 12 378 94 78 tel. kom. +48 665 001 613

Bardziej szczegółowo

PRACE INSTYTUTU ODLEWNICTWA

PRACE INSTYTUTU ODLEWNICTWA PRACE INSTYTUTU ODLEWNICTWA Tom L Rok 2010 Zeszyt 1 BADANIA STRUKTURY STOPÓW NA BAZIE MAGNEZU I LITU O STRUKTURZE DWUFAZOWEJ α-β I JEDNOFAZOWEJ β SCANNING EXAMINATIONS OF MAGNESIUM- AND LITHIUM- BASED

Bardziej szczegółowo

MIKROSTRUKTURA ODLEWNICZYCH STOPÓW MAGNEZU WZMACNIANYCH CZĄSTKAMI AL 2 O 3

MIKROSTRUKTURA ODLEWNICZYCH STOPÓW MAGNEZU WZMACNIANYCH CZĄSTKAMI AL 2 O 3 MIKROSTRUKTURA ODLEWNICZYCH STOPÓW MAGNEZU WZMACNIANYCH CZĄSTKAMI AL 2 O 3 MICROSTRUCTURE OF THE FOUNDRY MAGNESIUM ALLOYS REINFORCED AL 2 O 3 PARTICLES Paweł Piórkowski Adam Kurzawa Politechnika Wrocławska

Bardziej szczegółowo

Harmonogramowanie projektów Zarządzanie czasem

Harmonogramowanie projektów Zarządzanie czasem Harmonogramowanie projektów Zarządzanie czasem Zarządzanie czasem TOMASZ ŁUKASZEWSKI INSTYTUT INFORMATYKI W ZARZĄDZANIU Zarządzanie czasem w projekcie /49 Czas w zarządzaniu projektami 1. Pojęcie zarządzania

Bardziej szczegółowo

OKREŚLENIE WŁAŚCIWOŚCI MECHANICZNYCH SILUMINU AK132 NA PODSTAWIE METODY ATND.

OKREŚLENIE WŁAŚCIWOŚCI MECHANICZNYCH SILUMINU AK132 NA PODSTAWIE METODY ATND. 37/44 Solidification of Metals and Alloys, Year 000, Volume, Book No. 44 Krzepnięcie Metali i Stopów, Rok 000, Rocznik, Nr 44 PAN Katowice PL ISSN 008-9386 OKREŚLENIE WŁAŚCIWOŚCI MECHANICZNYCH SILUMINU

Bardziej szczegółowo

2.Prawo zachowania masy

2.Prawo zachowania masy 2.Prawo zachowania masy Zdefiniujmy najpierw pewne podstawowe pojęcia: Układ - obszar przestrzeni o określonych granicach Ośrodek ciągły - obszar przestrzeni którego rozmiary charakterystyczne są wystarczająco

Bardziej szczegółowo

Tom V - WYCI G ZE SZCZEGÓ OWEJ DOKUMENTACJI. Uk ady torowe z podtorzem, robotami oko otorowymi i odwodnieniem. Uk ady torowe.

Tom V - WYCI G ZE SZCZEGÓ OWEJ DOKUMENTACJI. Uk ady torowe z podtorzem, robotami oko otorowymi i odwodnieniem. Uk ady torowe. TOM V WYCI G ZE SZCZEGÓ OWEJ DOKUMENTACJI Cz T Uk ady torowe z podtorzem, robotami oko otorowymi i odwodnieniem. Uk ady torowe. ZADANIE 2 - FAZA I Strona 1 ROBOTY TOROWE (CZ T) FAZA I Strona 2 ZAWARTO

Bardziej szczegółowo

Adres do korespondencji:

Adres do korespondencji: Adres do korespondencji: Instytut Metalurgii i Inżynierii Materiałowej PAN, 30-059 Kraków, ul. Reymonta 25 Tel.: (012) 2952826, pokój 001, fax: (012) 2952804 e-mail: kstan@imim.pl Miejsca zatrudnienia

Bardziej szczegółowo

OPINIA ORNITOLOGICZNO CHIROPTEROLOGICZNA DLA BUDYNKÓW SZPITALA POWIATOWEGO W ZAWIERCIU UL. MIODOWA 14

OPINIA ORNITOLOGICZNO CHIROPTEROLOGICZNA DLA BUDYNKÓW SZPITALA POWIATOWEGO W ZAWIERCIU UL. MIODOWA 14 OPINIA ORNITOLOGICZNO CHIROPTEROLOGICZNA DLA BUDYNKÓW SZPITALA POWIATOWEGO W ZAWIERCIU UL. MIODOWA 14 (dot. gnieżdżenia się ptaków i występowania nietoperzy oraz wymaganych kompensacji przyrodniczych w

Bardziej szczegółowo

Wyznaczanie współczynnika sprężystości sprężyn i ich układów

Wyznaczanie współczynnika sprężystości sprężyn i ich układów Ćwiczenie 63 Wyznaczanie współczynnika sprężystości sprężyn i ich układów 63.1. Zasada ćwiczenia W ćwiczeniu określa się współczynnik sprężystości pojedynczych sprężyn i ich układów, mierząc wydłużenie

Bardziej szczegółowo

4. Obróbka cieplna stopów Mg-Al-Zn

4. Obróbka cieplna stopów Mg-Al-Zn Open Access Library Volume 5 (11) 2012 4. Obróbka cieplna stopów Mg-Al-Zn 4.1. Technologie obróbki cieplnej stopów Mg-Al-Zn Zarówno stopy odlewnicze jak i do obróbki plastycznej mog by obrabiane i nieobrabiane

Bardziej szczegółowo

Wpływ warunków obróbki cieplnej na własnoci stopu AlMg1Si1*

Wpływ warunków obróbki cieplnej na własnoci stopu AlMg1Si1* AMME 2001 10th JUBILEE INTERNATIONAL SC IENTIFIC CONFERENCE Wpływ warunków obróbki cieplnej na własnoci stopu AlMg1Si1* S. Tkaczyk, M. Kciuk Zakład Zarzdzania Jakoci, Instytut Materiałów Inynierskich i

Bardziej szczegółowo

SCENARIUSZ ZAJĘĆ SZKOLNEGO KOŁA NAUKOWEGO Z PRZEDMIOTU CHEMIA PROWADZONEGO W RAMACH PROJEKTU AKADEMIA UCZNIOWSKA

SCENARIUSZ ZAJĘĆ SZKOLNEGO KOŁA NAUKOWEGO Z PRZEDMIOTU CHEMIA PROWADZONEGO W RAMACH PROJEKTU AKADEMIA UCZNIOWSKA SCENARIUSZ ZAJĘĆ SZKOLNEGO KOŁA NAUKOWEGO Z PRZEDMIOTU CHEMIA PROWADZONEGO W RAMACH PROJEKTU AKADEMIA UCZNIOWSKA Temat lekcji Jak dowieść, że woda ma wzór H 2 O? Na podstawie pracy uczniów pod opieką Tomasza

Bardziej szczegółowo

WPŁYW TEMPERATURY WYGRZEWANIA NA UDZIAŁ FAZ PIERWOTNYCH W STRUKTURZE ŻAROWYTRZYMAŁEGO ODLEWNICZEGO STOPU KOBALTU

WPŁYW TEMPERATURY WYGRZEWANIA NA UDZIAŁ FAZ PIERWOTNYCH W STRUKTURZE ŻAROWYTRZYMAŁEGO ODLEWNICZEGO STOPU KOBALTU 50/22 Archives of Foundry, Year 2006, Volume 6, 22 Archiwum Odlewnictwa, Rok 2006, Rocznik 6, Nr 22 PAN Katowice PL ISSN 1642-5308 WPŁYW TEMPERATURY WYGRZEWANIA NA UDZIAŁ FAZ PIERWOTNYCH W STRUKTURZE ŻAROWYTRZYMAŁEGO

Bardziej szczegółowo

EGZEMPLARZ ARCHIWALNY WZORU UŻYTKOWEGO. (19) PL (n)62895. (i2,opis OCHRONNY

EGZEMPLARZ ARCHIWALNY WZORU UŻYTKOWEGO. (19) PL (n)62895. (i2,opis OCHRONNY EGZEMPLARZ ARCHIWALNY RZECZPOSPOLITA POLSKA Urząd Patentowy Rzeczypospolitej Polskiej (i2,opis OCHRONNY WZORU UŻYTKOWEGO (21) Numer zgłoszenia: 114534 (22) Data zgłoszenia: 23.12.2003 (19) PL (n)62895

Bardziej szczegółowo

Atom poziom podstawowy

Atom poziom podstawowy Atom poziom podstawowy Zadanie 1. (1 pkt) Źródło: CKE 2010 (PP), zad. 1. Atomy pewnego pierwiastka w stanie podstawowym maj nast puj c konfiguracj elektronów walencyjnych: 2s 2 2p 3 (L 5 ) Okre l po o

Bardziej szczegółowo

ZMIANA WYTRZYMAŁOŚCI NA ROZCIĄGANIE STOPU AlSi12 PO OBRÓBCE MIESZANKĄ EGZOTERMICZNĄ ZŁOŻONĄ Z Na 2 B 4 O 7, NaNO 3 I Mg

ZMIANA WYTRZYMAŁOŚCI NA ROZCIĄGANIE STOPU AlSi12 PO OBRÓBCE MIESZANKĄ EGZOTERMICZNĄ ZŁOŻONĄ Z Na 2 B 4 O 7, NaNO 3 I Mg 44/22 Archives of Foundry, Year 2006, Volume 6, 22 Archiwum Odlewnictwa, Rok 2006, Rocznik 6, Nr 22 PAN Katowice PL ISSN 1642-508 ZMIANA WYTRZYMAŁOŚCI NA ROZCIĄGANIE STOPU AlSi12 PO OBRÓBCE MIESZANKĄ EGZOTERMICZNĄ

Bardziej szczegółowo

Temat: Co to jest optymalizacja? Maksymalizacja objętości naczynia prostopadłościennego za pomocą arkusza kalkulacyjngo.

Temat: Co to jest optymalizacja? Maksymalizacja objętości naczynia prostopadłościennego za pomocą arkusza kalkulacyjngo. Konspekt lekcji Przedmiot: Informatyka Typ szkoły: Gimnazjum Klasa: II Nr programu nauczania: DKW-4014-87/99 Czas trwania zajęć: 90min Temat: Co to jest optymalizacja? Maksymalizacja objętości naczynia

Bardziej szczegółowo

1) Dziekan lub wyznaczony przez niego prodziekan - jako Przewodniczący;

1) Dziekan lub wyznaczony przez niego prodziekan - jako Przewodniczący; Wydział Prawa, Prawa Kanonicznego i Administracji KUL Wydziałowa Komisja ds. Jakości Kształcenia Al. Racławickie 14, 20-950 Lublin, tel. +48 81 445 37 31; fax. +48 81 445 37 26, e-mail: wydzial.prawa@kul.pl

Bardziej szczegółowo

PARAMETRY PROCESU WDMUCHIWANIA ŻELAZOSTOPÓW DO CIEKŁYCH STOPÓW ŻELAZA

PARAMETRY PROCESU WDMUCHIWANIA ŻELAZOSTOPÓW DO CIEKŁYCH STOPÓW ŻELAZA 13/39 Solidification of Metals and Alloys, Year 1999, Volume 1, Book No. 39 Krzepnięcie Metali i Stopów, Rok 1999, Rocznik 1, Nr 39 PAN Katowice PL ISSN 0208-9386 PARAMETRY PROCESU WDMUCHIWANIA ŻELAZOSTOPÓW

Bardziej szczegółowo

Biodegradowalne stopy magnezu do zastosowań biomedycznych

Biodegradowalne stopy magnezu do zastosowań biomedycznych Biodegradowalne stopy magnezu do zastosowań biomedycznych mgr inż. Katarzyna Kubok Promotor: Prof. PAN, dr hab. Lidia Lityńska Dobrzyńska Promotor pomocniczy: dr Anna Wierzbicka - Miernik Historia biodegradowalnych

Bardziej szczegółowo

Podstawa prawna: Ustawa z dnia 15 lutego 1992 r. o podatku dochodowym od osób prawnych (t. j. Dz. U. z 2000r. Nr 54, poz. 654 ze zm.

Podstawa prawna: Ustawa z dnia 15 lutego 1992 r. o podatku dochodowym od osób prawnych (t. j. Dz. U. z 2000r. Nr 54, poz. 654 ze zm. Rozliczenie podatników podatku dochodowego od osób prawnych uzyskujących przychody ze źródeł, z których dochód jest wolny od podatku oraz z innych źródeł Podstawa prawna: Ustawa z dnia 15 lutego 1992 r.

Bardziej szczegółowo

Szczegółowe Specyfikacje Techniczne Wykonania i Odbioru Robót Budowlanych CPV 45310000-3 Branża elektryczna

Szczegółowe Specyfikacje Techniczne Wykonania i Odbioru Robót Budowlanych CPV 45310000-3 Branża elektryczna Szczegółowe Specyfikacje Techniczne Wykonania i Odbioru Robót Budowlanych CPV 45310000-3 Branża elektryczna OBIEKT: Budynki 20 i 21 Wojewódzkiego Sądu Administracyjnego w Gdańsku ADRES: Gdańsk, Al. Zwycięstwa

Bardziej szczegółowo

WPŁYW MODYFIKACJI NA STRUKTURĘ I MORFOLOGIĘ PRZEŁOMÓW SILUMINU AlSi7

WPŁYW MODYFIKACJI NA STRUKTURĘ I MORFOLOGIĘ PRZEŁOMÓW SILUMINU AlSi7 58/14 Archives of Foundry, Year 2004, Volume 4, 14 Archiwum Odlewnictwa, Rok 2004, Rocznik 4, Nr 14 PAN Katowice PL ISSN 1642-5308 WPŁYW MODYFIKACJI NA STRUKTURĘ I MORFOLOGIĘ PRZEŁOMÓW SILUMINU AlSi7 F.

Bardziej szczegółowo

HAZE BATTERY Company Ltd. Akumulatory ołowiowo kwasowe szczelne żelowe 12 letnie monobloki 6 i 12V. seria HZY-ŻELOWE

HAZE BATTERY Company Ltd. Akumulatory ołowiowo kwasowe szczelne żelowe 12 letnie monobloki 6 i 12V. seria HZY-ŻELOWE HAZE BATTERY Company Ltd Akumulatory ołowiowo kwasowe szczelne żelowe 12 letnie monobloki 6 i 12V seria HZY-ŻELOWE KONSTRUKCJA - Siatki płyt dodatnich i ujemnych odlewane są z ołowiu wapniowo-cynowego,

Bardziej szczegółowo

ĆWICZENIE Nr 2/N. 9. Stopy aluminium z litem: budowa strukturalna, właściwości, zastosowania.

ĆWICZENIE Nr 2/N. 9. Stopy aluminium z litem: budowa strukturalna, właściwości, zastosowania. Akceptował: Kierownik Katedry prof. dr hab. inż. A. Weroński POLITECHNIKA LUBELSKA WYDZIAŁ MECHANICZNY KATEDRA INŻYNIERII MATERIAŁOWEJ Laboratorium Materiały Metaliczne II ĆWICZENIE Nr 2/N Opracowali:

Bardziej szczegółowo

7. REZONANS W OBWODACH ELEKTRYCZNYCH

7. REZONANS W OBWODACH ELEKTRYCZNYCH OBWODY SYGNAŁY 7. EZONANS W OBWODAH EEKTYZNYH 7.. ZJAWSKO EZONANS Obwody elektryczne, w których występuje zjawisko rezonansu nazywane są obwodami rezonansowymi lub drgającymi. ozpatrując bezźródłowy obwód

Bardziej szczegółowo

WPŁYW PARAMETRÓW OBRÓBKI CIEPLNEJ TAŚM ZE STALI X6CR17 NA ICH WŁAŚCIWOŚCI MECHANICZNE I STRUKTURĘ

WPŁYW PARAMETRÓW OBRÓBKI CIEPLNEJ TAŚM ZE STALI X6CR17 NA ICH WŁAŚCIWOŚCI MECHANICZNE I STRUKTURĘ 2 Prace IMŻ 2 (2012) Krzysztof RADWAŃSKI, Jerzy WIEDERMANN Instytut Metalurgii Żelaza Andrzej ADAMIEC Przeróbka Plastyczna na Zimno Baildon Sp. z o.o. Jarosław GAZDOWICZ Instytut Metalurgii Żelaza WPŁYW

Bardziej szczegółowo

BADANIE WYDZIELEŃ W STALIWIE RUR KATALITYCZNYCH PRZY POMOCY MIKROSKOPU SKANINGOWEGO

BADANIE WYDZIELEŃ W STALIWIE RUR KATALITYCZNYCH PRZY POMOCY MIKROSKOPU SKANINGOWEGO 33/9 Archives of Foundry, Year 2003, Volume 3, 9 Archiwum Odlewnictwa, Rok 2003, Rocznik 3, Nr 9 PAN Katowice PL ISSN 1642-5308 BADANIE WYDZIELEŃ W STALIWIE RUR KATALITYCZNYCH PRZY POMOCY MIKROSKOPU SKANINGOWEGO

Bardziej szczegółowo

Procedura weryfikacji badania czasu przebiegu 1 paczek pocztowych

Procedura weryfikacji badania czasu przebiegu 1 paczek pocztowych Procedura weryfikacji badania czasu przebiegu 1 paczek pocztowych Warszawa 2012 (nowelizacja 2014) 1 zmiana nazwy zgodnie z terminologią zawartą w ustawie Prawo pocztowe Jednostka zlecająca: Urząd Komunikacji

Bardziej szczegółowo

SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT BUDOWLANYCH 45421000-4 ROBOTY W ZAKRESIE STOLARKI BUDOWLANEJ

SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT BUDOWLANYCH 45421000-4 ROBOTY W ZAKRESIE STOLARKI BUDOWLANEJ SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT BUDOWLANYCH 45421000-4 ROBOTY W ZAKRESIE STOLARKI BUDOWLANEJ 1 SPIS TREŚCI 1. WSTĘP str. 3 2. MATERIAŁY str. 3 3. SPRZĘT str. 4 4.TRANSPORT str. 4 5. WYKONANIE

Bardziej szczegółowo

BADANIE PROCESU KRYSTALIZACJI MOSIĄDZU OŁOWIOWEGO MO59 PRZY POMOCY ATD

BADANIE PROCESU KRYSTALIZACJI MOSIĄDZU OŁOWIOWEGO MO59 PRZY POMOCY ATD 15/4 Archives of Foundry, Year 2002, Volume 2, 4 Archiwum Odlewnictwa, Rok 2002, Rocznik 2, Nr 4 PAN Katowice PL ISSN 1642-5308 BADANIE PROCESU KRYSTALIZACJI MOSIĄDZU OŁOWIOWEGO MO59 PRZY POMOCY ATD M.

Bardziej szczegółowo

Zintegrowane Systemy Zarządzania Biblioteką SOWA1 i SOWA2 SKONTRUM

Zintegrowane Systemy Zarządzania Biblioteką SOWA1 i SOWA2 SKONTRUM Zintegrowane Systemy Zarządzania Biblioteką SOWA1 i SOWA2 SKONTRUM PROGRAM INWENTARYZACJI Poznań 2011 Spis treści 1. WSTĘP...4 2. SPIS INWENTARZA (EWIDENCJA)...5 3. STAŁE UBYTKI...7 4. INTERPRETACJA ZAŁĄCZNIKÓW

Bardziej szczegółowo

UKŁAD ROZRUCHU SILNIKÓW SPALINOWYCH

UKŁAD ROZRUCHU SILNIKÓW SPALINOWYCH UKŁAD ROZRUCHU SILNIKÓW SPALINOWYCH We współczesnych samochodach osobowych są stosowane wyłącznie rozruszniki elektryczne składające się z trzech zasadniczych podzespołów: silnika elektrycznego; mechanizmu

Bardziej szczegółowo

WPŁYW MODYFIKACJI NA STRUKTURĘ I MORFOLOGIĘ PRZEŁOMÓW SILUMINU AK132

WPŁYW MODYFIKACJI NA STRUKTURĘ I MORFOLOGIĘ PRZEŁOMÓW SILUMINU AK132 60/22 Archives of Foundry, Year 2006, Volume 6, 22 Archiwum Odlewnictwa, Rok 2006, Rocznik 6, Nr 22 PAN Katowice PL ISSN 1642-5308 WPŁYW MODYFIKACJI NA STRUKTURĘ I MORFOLOGIĘ PRZEŁOMÓW SILUMINU AK132 F.

Bardziej szczegółowo

WZORU UŻYTKOWEGO EGZEMPLARZ ARCHIWALNY. d2)opis OCHRONNY. (19) PL (n)62894. Centralny Instytut Ochrony Pracy, Warszawa, PL

WZORU UŻYTKOWEGO EGZEMPLARZ ARCHIWALNY. d2)opis OCHRONNY. (19) PL (n)62894. Centralny Instytut Ochrony Pracy, Warszawa, PL RZECZPOSPOLITA POLSKA Urząd Patentowy Rzeczypospolitej Polskiej d2)opis OCHRONNY WZORU UŻYTKOWEGO (21) Numer zgłoszenia: 112772 (22) Data zgłoszenia: 29.11.2001 EGZEMPLARZ ARCHIWALNY (19) PL (n)62894 (13)

Bardziej szczegółowo

Skaningowy mikroskop elektronowy

Skaningowy mikroskop elektronowy Skaningowy mikroskop elektronowy SH-5000M / SH-4000 / SH-3500 / detektor EDS Mikroskop elektronowy skaningowy z serii Hirox SH to najwyższej klasy system nastołowy, umożliwiającym szybkie obrazowanie w

Bardziej szczegółowo

SZACOWANIE WŁASNOŚCI MECHANICZNYCH SILUMINU AK9 NA PODSTAWIE METODY ATND

SZACOWANIE WŁASNOŚCI MECHANICZNYCH SILUMINU AK9 NA PODSTAWIE METODY ATND 13/10 Archives of Foundry, Year 2003, Volume 3, 10 Archiwum Odlewnictwa, Rok 2003, Rocznik 3, Nr 10 PAN Katowice PL ISSN 1642-5308 SZACOWANIE WŁASNOŚCI MECHANICZNYCH SILUMINU AK9 NA PODSTAWIE METODY ATND

Bardziej szczegółowo

Recykling złomu obiegowego odlewniczych stopów magnezu poprzez zastosowanie innowacyjnej metody endomodyfikacji

Recykling złomu obiegowego odlewniczych stopów magnezu poprzez zastosowanie innowacyjnej metody endomodyfikacji PROJEKT NR: POIG.01.01.02-00-015/09 Zaawansowane materiały i technologie ich wytwarzania Recykling złomu obiegowego odlewniczych stopów magnezu poprzez zastosowanie innowacyjnej metody endomodyfikacji

Bardziej szczegółowo

INSTRUKCJA BHP PRZY RECZNYCH PRACACH TRANSPORTOWYCH DLA PRACOWNIKÓW KUCHENKI ODDZIAŁOWEJ.

INSTRUKCJA BHP PRZY RECZNYCH PRACACH TRANSPORTOWYCH DLA PRACOWNIKÓW KUCHENKI ODDZIAŁOWEJ. INSTRUKCJA BHP PRZY RECZNYCH PRACACH TRANSPORTOWYCH DLA PRACOWNIKÓW KUCHENKI ODDZIAŁOWEJ. I. UWAGI OGÓLNE. 1. Dostarczanie posiłków, ich przechowywanie i dystrybucja musza odbywać się w warunkach zapewniających

Bardziej szczegółowo

HiTiN Sp. z o. o. Przekaźnik kontroli temperatury RTT 4/2 DTR. 40 432 Katowice, ul. Szopienicka 62 C tel/fax.: + 48 (32) 353 41 31. www.hitin.

HiTiN Sp. z o. o. Przekaźnik kontroli temperatury RTT 4/2 DTR. 40 432 Katowice, ul. Szopienicka 62 C tel/fax.: + 48 (32) 353 41 31. www.hitin. HiTiN Sp. z o. o. 40 432 Katowice, ul. Szopienicka 62 C tel/fax.: + 48 (32) 353 41 31 www.hitin.pl Przekaźnik kontroli temperatury RTT 4/2 DTR Katowice, 1999 r. 1 1. Wstęp. Przekaźnik elektroniczny RTT-4/2

Bardziej szczegółowo

4. Korozja elektrochemiczna amorficznych i nanokrystalicznych stopów Fe 78 Si 9 B 13 oraz Fe 73,5 Si 13,5 B 9 Nb 3 Cu 1

4. Korozja elektrochemiczna amorficznych i nanokrystalicznych stopów Fe 78 Si 9 B 13 oraz Fe 73,5 Si 13,5 B 9 Nb 3 Cu 1 Wybrane materiały amorficzne i nanokrystaliczne stopów na osnowie Ni lub Fe Zakładaj c, e udział składowej (L1) w widmie całkowitym jest proporcjonalny do zawarto ci wydziele elaza w próbce, mo na oszacować,

Bardziej szczegółowo

MODYFIKACJA SILUMINÓW AK7 i AK9. F. ROMANKIEWICZ 1 Uniwersytet Zielonogórski, ul. Podgórna 50, Zielona Góra

MODYFIKACJA SILUMINÓW AK7 i AK9. F. ROMANKIEWICZ 1 Uniwersytet Zielonogórski, ul. Podgórna 50, Zielona Góra 23/6 ARCHIWUM ODLEWNICTWA Rok 2002, Rocznik 2, Nr 6 Archives of Foundry Year 2002, Volume 2, Book 6 PAN - Katowice PL ISSN 1642-5308 MODYFIKACJA SILUMINÓW AK7 i AK9 F. ROMANKIEWICZ 1 Uniwersytet Zielonogórski,

Bardziej szczegółowo
