Pracownia Projektowo Usługowa ul.topolowa 17; Wałbrzych P.B. Przyłącza ciepłownicze ul.palisadowa w Wałbrzychu I.

Transkrypt

1 Pracownia Projektowo Usługowa spółka z o.o Wałbrzych, ul.topolowa 17 tel.(074) PROJEKT BUDOWLANY PRZYŁĄCZA CIEPŁOWNICZE UL.PALISADOWA W WAŁBRZYCHU Nr zlec. 4/2015 Obręb ewidencyjny Nr 0047 Podzamcze Dz. nr: 89/11; 89/13; 89/14 Obiekt PRZYŁĄCZA CIEPŁOWNICZE Adres ul.palisadowa W WAŁBRZYCHU Inwestor PRZEDSIĘBIORSTWO ENERGETYKI CIEPLNEJ SPÓŁKA AKCYJNA W WAŁBRZYCHU Oświadczenie: Na podstawie art. 20 ust. 4 ustawy z dnia 7 lipca 1994 roku Prawo budowlane (tekst jednolity Dz.U nr 243 poz. 1623) oświadczam, że niniejszy projekt budowlany został sporządzony zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. Imię i nazwisko Data Podpis Projektant mgr inż. ZBIGNIEW KOMAR NBGP.V-7342/3/44/97 DOŚ/IS/1539/ Sprawdzający mgr inż. HENRYK GRINER UAN.VI-f/131/89 222/72/Zg DOŚ/IS/1686/ Asystent mgr inż. ANDRZEJ ŚWIERK

2 2 I CZĘŚĆ OPISOWA 1 CEL OPRACOWANIA: PODSTAWA OPRACOWANIA ZAKRES OPRACOWANIA PODSTAWOWE ROZWIĄZANIA TECHNICZNE TRASA PRZYŁĄCZY CIEPŁOWNICZYCH ŚREDNICE RUROCIĄGÓW PROFILE PRZYŁĄCZY CIEPŁOWNICZYCH KOMPENSACJA PRZYŁĄCZY CIEPŁOWNICZYCH INSTALACJA ALARMOWA DEMONTAŻ ISTNIEJĄCEJ SIECI CIEPŁOWNICZEJ UWAGI REALIZACYJNE INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY ZDROWIA UWAGI KOŃCOWE ZESTAWIENIA ELEMENTÓW ZESTAWIENIE ELEMENTÓW PREIZOLOWANYCH ZESTAWIENIE MATERIAŁÓW NIEPREIZOLOWANYCH ZESTAWIENIE ELEMENTÓW STUDZIENKI ODPOWIETRZAJĄCEJ II ODPISY UZGODNIEŃ, DECYZJI I DOKUMENTÓW III CZĘŚĆ RYSUNKOWA 1.PLAN ZAGOSPODAROWANIA TERENU, SKALA 1:500 RYS. NR 1 2.PROFIL PODŁUŻNY PRZYŁĄCZA CIEPŁOWNICZE SKALA 1:100/1:500 RYS. NR 2 3.PROFIL PODŁUŻNY PRZYŁĄCZA CIEPŁOWNICZE SKALA 1:100/1:500 RYS. NR 3 4.PLAN LIKWIDACJI ISTNIEJĄCEGO PRZYŁĄCZA CIEPŁOWNICZEGO SKALA 1:500 RYS. NR 4 5. SCHEMAT MONTAŻOWY PRZYŁACZY CIEPŁOWNICZYCH SKALA 1:200 RYS. NR 5 6. STUDZIENKA ODPOWIETRZAJĄCA SKALA 1:25 RYS. NR 6

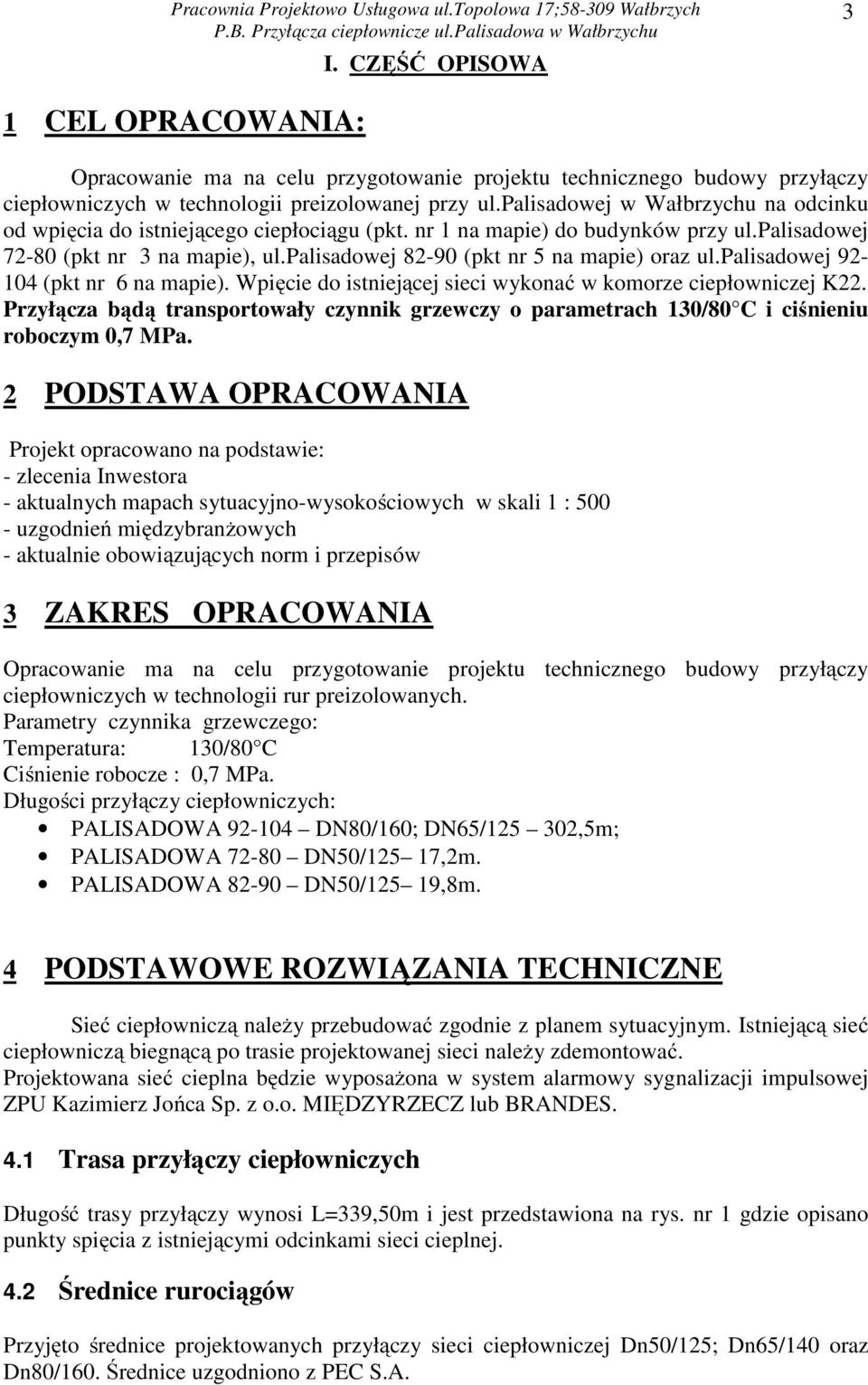

3 I. CZĘŚĆ OPISOWA 3 1 CEL OPRACOWANIA: Opracowanie ma na celu przygotowanie projektu technicznego budowy przyłączy ciepłowniczych w technologii preizolowanej przy ul.palisadowej w Wałbrzychu na odcinku od wpięcia do istniejącego ciepłociągu (pkt. nr 1 na mapie) do budynków przy ul.palisadowej (pkt nr 3 na mapie), ul.palisadowej (pkt nr 5 na mapie) oraz ul.palisadowej (pkt nr 6 na mapie). Wpięcie do istniejącej sieci wykonać w komorze ciepłowniczej K22. Przyłącza bądą transportowały czynnik grzewczy o parametrach 130/80 C i ciśnieniu roboczym 0,7 MPa. 2 PODSTAWA OPRACOWANIA Projekt opracowano na podstawie: - zlecenia Inwestora - aktualnych mapach sytuacyjno-wysokościowych w skali 1 : uzgodnień międzybranżowych - aktualnie obowiązujących norm i przepisów 3 ZAKRES OPRACOWANIA Opracowanie ma na celu przygotowanie projektu technicznego budowy przyłączy ciepłowniczych w technologii rur preizolowanych. Parametry czynnika grzewczego: Temperatura: 130/80 C Ciśnienie robocze : 0,7 MPa. Długości przyłączy ciepłowniczych: PALISADOWA DN80/160; DN65/ ,5m; PALISADOWA DN50/125 17,2m. PALISADOWA DN50/125 19,8m. 4 PODSTAWOWE ROZWIĄZANIA TECHNICZNE Sieć ciepłowniczą należy przebudować zgodnie z planem sytuacyjnym. Istniejącą sieć ciepłowniczą biegnącą po trasie projektowanej sieci należy zdemontować. Projektowana sieć cieplna będzie wyposażona w system alarmowy sygnalizacji impulsowej ZPU Kazimierz Jońca Sp. z o.o. MIĘDZYRZECZ lub BRANDES. 4.1 Trasa przyłączy ciepłowniczych Długość trasy przyłączy wynosi L=339,50m i jest przedstawiona na rys. nr 1 gdzie opisano punkty spięcia z istniejącymi odcinkami sieci cieplnej. 4.2 Średnice rurociągów Przyjęto średnice projektowanych przyłączy sieci ciepłowniczej Dn50/125; Dn65/140 oraz Dn80/160. Średnice uzgodniono z PEC S.A.

4 4.3 Profile przyłączy ciepłowniczych 4 Profile przyłączy ciepłowniczych zawarto na rys. nr 2 i 3. Zaprojektowane przyłącza ciepłownicze nie kolidują z innym uzbrojeniem inżynieryjnym. W miejscach skrzyżowań z istniejącym uzbrojeniem wykopy należy wykonywać ręcznie. Zaleca się szczególną ostrożność przy prowadzeniu prac w rejonie, kabli elektrycznych i telefonicznych. Krzyżujące się z siecią cieplną przewody uzbrojenia technicznego należy zabezpieczyć przed uszkodzeniem pod nadzorem odpowiednich służb branżowych. Krzyżujące się kable elektryczne zabezpieczyć rurami ochronnymi AROT, 4.4 Kompensacja przyłączy ciepłowniczych Dla skompensowania wydłużeń termicznych sieci wykorzystuje się układy L, U oraz Z samokompensacji. W celu zmniejszenia kontrakcji gruntu na przyłącza ciepłownicze w miejscach załamań przyłączy ciepłowniczych należy wykonać poszerzenia wykopów zgodnie z poniższą tabelą. DN Średnica φ stal/φ zewn. 4.5 Instalacja alarmowa Grubość warstwy piasku w strefie kompensacji Od rury do wykopu między rurami Długość strefy kompensacji mm mm D [mm] B [mm] E [mm] C [m] Dn50 60,3/ ,2 Dn 65 76,1/ ,3 Dn 80 88,9/ ,5 Projektowany odcinek sieci cieplnej należy wyposażyć w instalacje alarmową sygnalizacyjną. Instalację spiąć z istniejącą instalacja alarmową. 4.6 Demontaż istniejącej sieci ciepłowniczej Istniejącą kanałową sieć cieplną należy zdemontować na odcinkach pokrywających się z projektowanymi przyłączami ciepłowniczymi. Istniejącymi obiektami podlegającymi rozbiórce jest: Sieć ciepłownicza kanałowa 2xDn80; L=13,5mb Zgodnie z rys. nr 3 należy wejścia sieci ciepłowniczej do budynków zamurować i zabezpieczyć przed przesiąkaniem wód gruntowych.

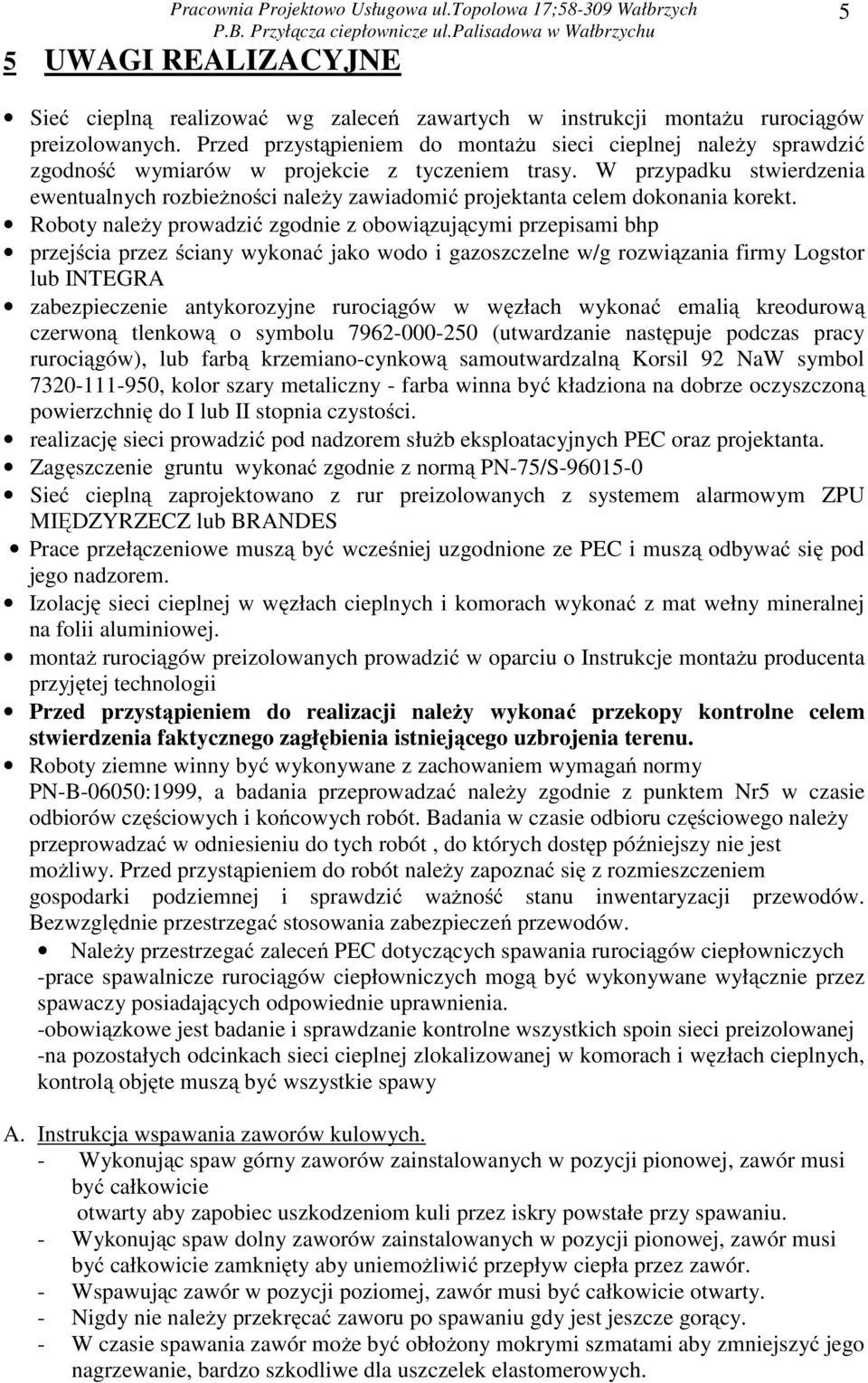

5 5 UWAGI REALIZACYJNE 5 Sieć cieplną realizować wg zaleceń zawartych w instrukcji montażu rurociągów preizolowanych. Przed przystąpieniem do montażu sieci cieplnej należy sprawdzić zgodność wymiarów w projekcie z tyczeniem trasy. W przypadku stwierdzenia ewentualnych rozbieżności należy zawiadomić projektanta celem dokonania korekt. Roboty należy prowadzić zgodnie z obowiązującymi przepisami bhp przejścia przez ściany wykonać jako wodo i gazoszczelne w/g rozwiązania firmy Logstor lub INTEGRA zabezpieczenie antykorozyjne rurociągów w węzłach wykonać emalią kreodurową czerwoną tlenkową o symbolu (utwardzanie następuje podczas pracy rurociągów), lub farbą krzemiano-cynkową samoutwardzalną Korsil 92 NaW symbol , kolor szary metaliczny - farba winna być kładziona na dobrze oczyszczoną powierzchnię do I lub II stopnia czystości. realizację sieci prowadzić pod nadzorem służb eksploatacyjnych PEC oraz projektanta. Zagęszczenie gruntu wykonać zgodnie z normą PN-75/S Sieć cieplną zaprojektowano z rur preizolowanych z systemem alarmowym ZPU MIĘDZYRZECZ lub BRANDES Prace przełączeniowe muszą być wcześniej uzgodnione ze PEC i muszą odbywać się pod jego nadzorem. Izolację sieci cieplnej w węzłach cieplnych i komorach wykonać z mat wełny mineralnej na folii aluminiowej. montaż rurociągów preizolowanych prowadzić w oparciu o Instrukcje montażu producenta przyjętej technologii Przed przystąpieniem do realizacji należy wykonać przekopy kontrolne celem stwierdzenia faktycznego zagłębienia istniejącego uzbrojenia terenu. Roboty ziemne winny być wykonywane z zachowaniem wymagań normy PN-B-06050:1999, a badania przeprowadzać należy zgodnie z punktem Nr5 w czasie odbiorów częściowych i końcowych robót. Badania w czasie odbioru częściowego należy przeprowadzać w odniesieniu do tych robót, do których dostęp późniejszy nie jest możliwy. Przed przystąpieniem do robót należy zapoznać się z rozmieszczeniem gospodarki podziemnej i sprawdzić ważność stanu inwentaryzacji przewodów. Bezwzględnie przestrzegać stosowania zabezpieczeń przewodów. Należy przestrzegać zaleceń PEC dotyczących spawania rurociągów ciepłowniczych -prace spawalnicze rurociągów ciepłowniczych mogą być wykonywane wyłącznie przez spawaczy posiadających odpowiednie uprawnienia. -obowiązkowe jest badanie i sprawdzanie kontrolne wszystkich spoin sieci preizolowanej -na pozostałych odcinkach sieci cieplnej zlokalizowanej w komorach i węzłach cieplnych, kontrolą objęte muszą być wszystkie spawy A. Instrukcja wspawania zaworów kulowych. - Wykonując spaw górny zaworów zainstalowanych w pozycji pionowej, zawór musi być całkowicie otwarty aby zapobiec uszkodzeniom kuli przez iskry powstałe przy spawaniu. - Wykonując spaw dolny zaworów zainstalowanych w pozycji pionowej, zawór musi być całkowicie zamknięty aby uniemożliwić przepływ ciepła przez zawór. - Wspawując zawór w pozycji poziomej, zawór musi być całkowicie otwarty. - Nigdy nie należy przekręcać zaworu po spawaniu gdy jest jeszcze gorący. - W czasie spawania zawór może być obłożony mokrymi szmatami aby zmniejszyć jego nagrzewanie, bardzo szkodliwe dla uszczelek elastomerowych.

6 - W czasie eksploatacji zaworów zaleca się kilka razy w roku ich zamykanie i otwieranie B. Czyszczenie rurociągów - Dla rurociągów o średnicy mniejszej od 250mm, czyści się rurociągi płucząc je wodą wodociągową na tzw wypływ - Szybkość płukania powinna być równa maksymalnej szybkości eksploatacyjnej czynnika grzejnego t.j. 1,5m/s - Czas płukania zgodnie z obowiązująca normą - Kryterium czystości to zawartość zawiesin w wodzie płuczącej mniejsza od 5mg/l - Pobór próbki wody powinien nastąpić w końcowej fazie płukania z dolnej części przewodu odpływowego, zawsze w obecności przedstawiciela eksploatatora sieci. - Do płukania należy wykorzystać wodę z próby ciśnieniowej 6 INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY ZDROWIA Zgodnie z art. 21a Prawa Budowlanego, Obwieszczenie Marszałka Sejmu Rzeczypospolitej Polskiej z dnia 12 listopada 2010 r. w sprawie ogłoszenia jednolitego tekstu ustawy - Prawo budowlane (Dz.U. 2010r nr 243 poz. 1623) kierownik budowy jest zobowiązany sporządzić lub zapewnić sporządzenie, przed rozpoczęciem budowy planu bezpieczeństwa i ochrony zdrowia, uwzględniając specyfikę obiektu budowlanego i warunki prowadzenia robót budowlanych Nazwa obiektu budowlanego: Budowa przyłączy ciepłowniczych Adres inwestycji: ul.palisadowa w Wałbrzychu Inwestor: PRZEDSIĘBIORSTWO ENERGETYKI CIEPLNEJ SPÓŁKA AKCYJNA W WAŁBRZYCHU 2 pkt. 3 ust. 1 w/w Rozporządzenia zakres robót dla całego zamierzenia budowlanego oraz kolejność realizacji poszczególnych obiektów Przedsięwzięcie budowlane polega na wykonaniu wykopu liniowego długości ok. L=339,5m szerokości ok. 1,3m i średniej głębokości ok. 1,2m, zdemontowaniu starej sieci ciepłowniczej kanałowej na odcinku pokrywającym się z trasa nowoprojektowanych przyłączy. Kolejność wykonywania robót opisana jest szczegółowo w wytycznych producenta. W skrócie realizacja sieci cieplnej składa się z następujących charakterystycznych prac: - Tyczenie - Wykonanie wykopów kontrolnych w miejscu skrzyżowania z innymi urządzeniami inżynieryjnymi. - Wykonanie wykopu liniowego - demontaż istniejącego ciepłociągu wraz z kanałem ciepłowniczym - Ułożenie przewodów sieci cieplnej preizolowanej w wykopie - Wykonanie prób szczelności na ciśnienie zgodne z PN-92/M Wykonanie badania połączeń spawanych [metoda ultradźwiękowa lub rentgenowską] - Płukanie przewodu - Ewentualne zabezpieczenie innych urządzeń krzyżujących się z siecią cieplną - Zasypanie wykopu oraz renowacja terenu 2 pkt. 3 ust. 2 w/w Rozporządzenia wykaz istniejących obiektów budowlanych Istniejącymi obiektami podlegającymi rozbiórce jest: Sieć ciepłownicza preizolowana 2xDn20/90; L=2x74mb 6

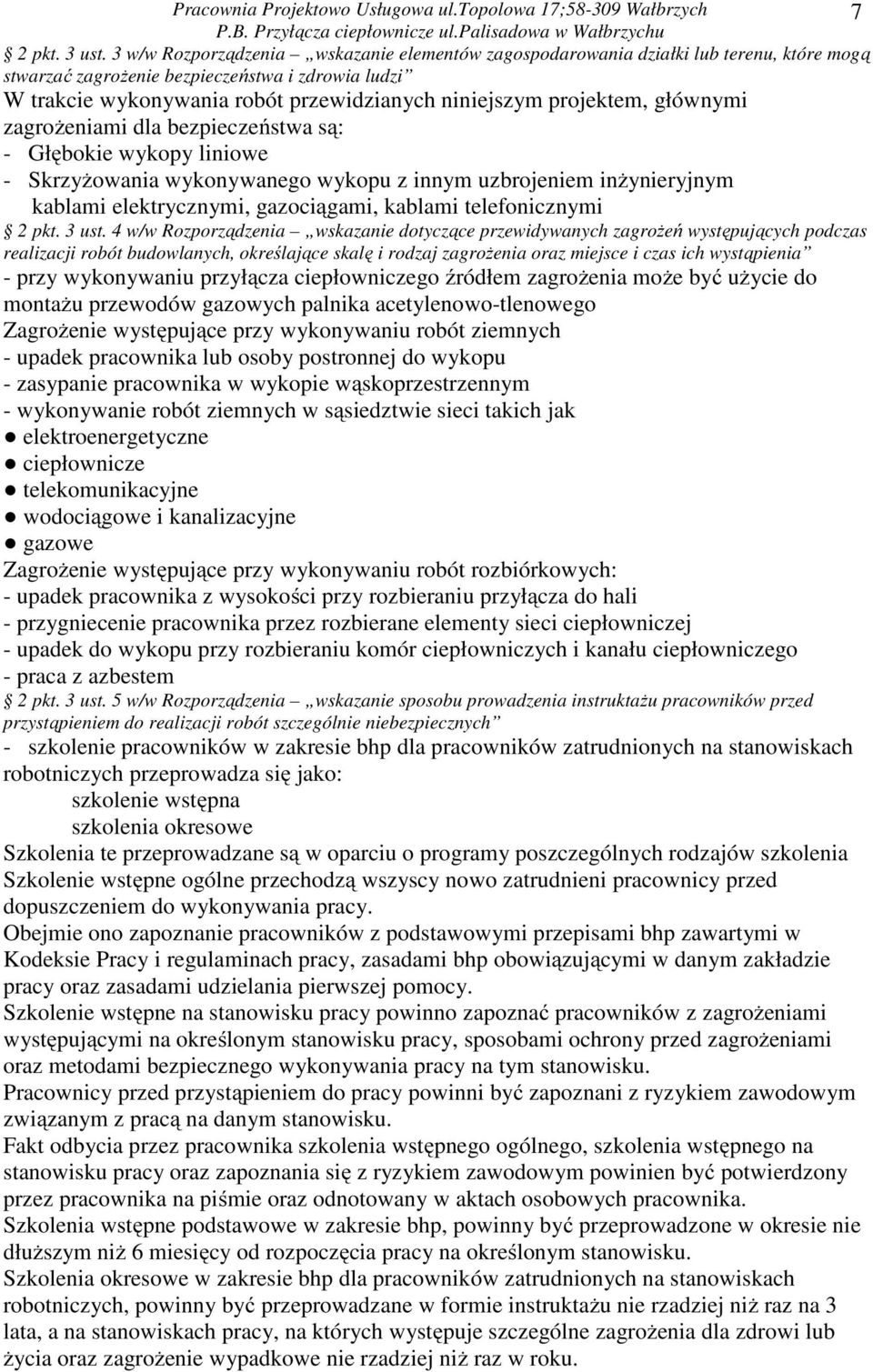

7 2 pkt. 3 ust. 3 w/w Rozporządzenia wskazanie elementów zagospodarowania działki lub terenu, które mogą stwarzać zagrożenie bezpieczeństwa i zdrowia ludzi W trakcie wykonywania robót przewidzianych niniejszym projektem, głównymi zagrożeniami dla bezpieczeństwa są: - Głębokie wykopy liniowe - Skrzyżowania wykonywanego wykopu z innym uzbrojeniem inżynieryjnym kablami elektrycznymi, gazociągami, kablami telefonicznymi 2 pkt. 3 ust. 4 w/w Rozporządzenia wskazanie dotyczące przewidywanych zagrożeń występujących podczas realizacji robót budowlanych, określające skalę i rodzaj zagrożenia oraz miejsce i czas ich wystąpienia - przy wykonywaniu przyłącza ciepłowniczego źródłem zagrożenia może być użycie do montażu przewodów gazowych palnika acetylenowo-tlenowego Zagrożenie występujące przy wykonywaniu robót ziemnych - upadek pracownika lub osoby postronnej do wykopu - zasypanie pracownika w wykopie wąskoprzestrzennym - wykonywanie robót ziemnych w sąsiedztwie sieci takich jak elektroenergetyczne ciepłownicze telekomunikacyjne wodociągowe i kanalizacyjne gazowe Zagrożenie występujące przy wykonywaniu robót rozbiórkowych: - upadek pracownika z wysokości przy rozbieraniu przyłącza do hali - przygniecenie pracownika przez rozbierane elementy sieci ciepłowniczej - upadek do wykopu przy rozbieraniu komór ciepłowniczych i kanału ciepłowniczego - praca z azbestem 2 pkt. 3 ust. 5 w/w Rozporządzenia wskazanie sposobu prowadzenia instruktażu pracowników przed przystąpieniem do realizacji robót szczególnie niebezpiecznych - szkolenie pracowników w zakresie bhp dla pracowników zatrudnionych na stanowiskach robotniczych przeprowadza się jako: szkolenie wstępna szkolenia okresowe Szkolenia te przeprowadzane są w oparciu o programy poszczególnych rodzajów szkolenia Szkolenie wstępne ogólne przechodzą wszyscy nowo zatrudnieni pracownicy przed dopuszczeniem do wykonywania pracy. Obejmie ono zapoznanie pracowników z podstawowymi przepisami bhp zawartymi w Kodeksie Pracy i regulaminach pracy, zasadami bhp obowiązującymi w danym zakładzie pracy oraz zasadami udzielania pierwszej pomocy. Szkolenie wstępne na stanowisku pracy powinno zapoznać pracowników z zagrożeniami występującymi na określonym stanowisku pracy, sposobami ochrony przed zagrożeniami oraz metodami bezpiecznego wykonywania pracy na tym stanowisku. Pracownicy przed przystąpieniem do pracy powinni być zapoznani z ryzykiem zawodowym związanym z pracą na danym stanowisku. Fakt odbycia przez pracownika szkolenia wstępnego ogólnego, szkolenia wstępnego na stanowisku pracy oraz zapoznania się z ryzykiem zawodowym powinien być potwierdzony przez pracownika na piśmie oraz odnotowany w aktach osobowych pracownika. Szkolenia wstępne podstawowe w zakresie bhp, powinny być przeprowadzone w okresie nie dłuższym niż 6 miesięcy od rozpoczęcia pracy na określonym stanowisku. Szkolenia okresowe w zakresie bhp dla pracowników zatrudnionych na stanowiskach robotniczych, powinny być przeprowadzane w formie instruktażu nie rzadziej niż raz na 3 lata, a na stanowiskach pracy, na których występuje szczególne zagrożenia dla zdrowi lub życia oraz zagrożenie wypadkowe nie rzadziej niż raz w roku. 7

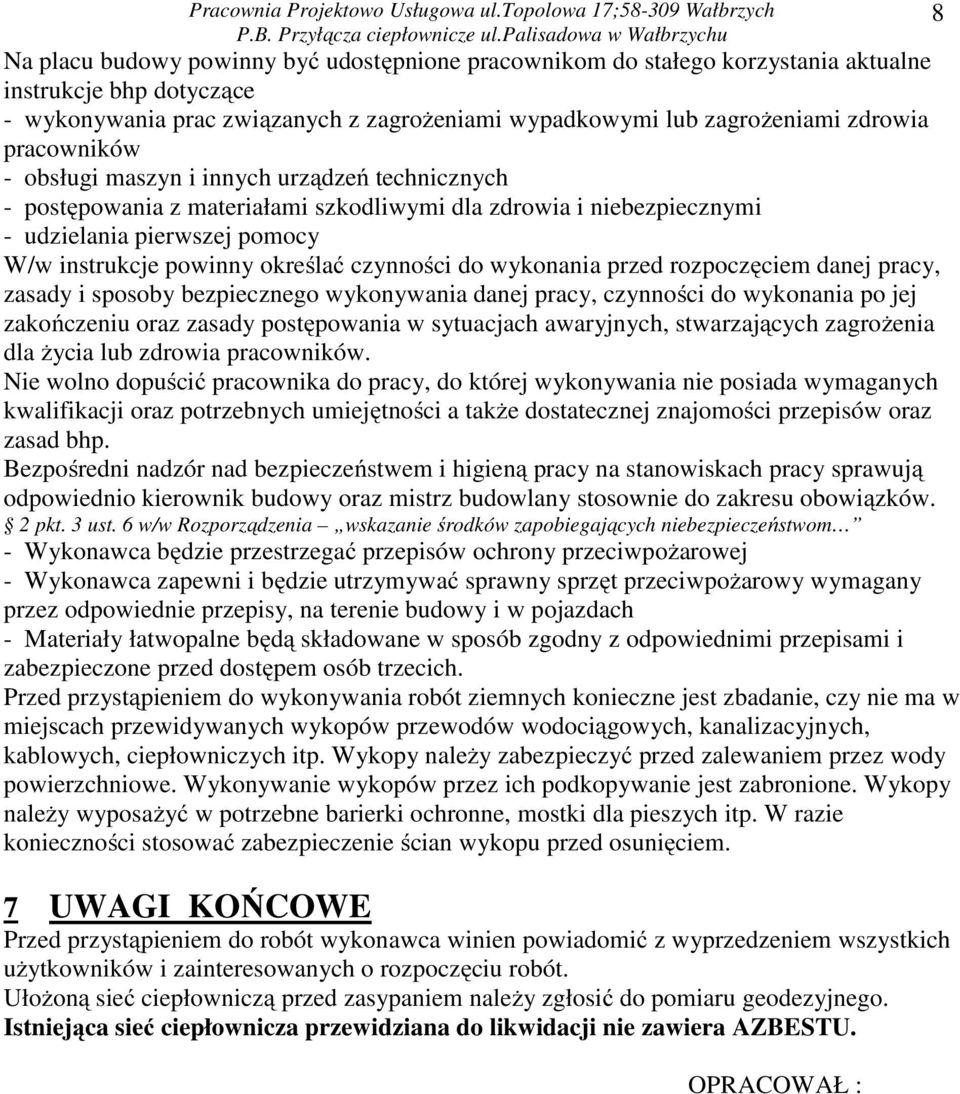

8 Na placu budowy powinny być udostępnione pracownikom do stałego korzystania aktualne instrukcje bhp dotyczące - wykonywania prac związanych z zagrożeniami wypadkowymi lub zagrożeniami zdrowia pracowników - obsługi maszyn i innych urządzeń technicznych - postępowania z materiałami szkodliwymi dla zdrowia i niebezpiecznymi - udzielania pierwszej pomocy W/w instrukcje powinny określać czynności do wykonania przed rozpoczęciem danej pracy, zasady i sposoby bezpiecznego wykonywania danej pracy, czynności do wykonania po jej zakończeniu oraz zasady postępowania w sytuacjach awaryjnych, stwarzających zagrożenia dla życia lub zdrowia pracowników. Nie wolno dopuścić pracownika do pracy, do której wykonywania nie posiada wymaganych kwalifikacji oraz potrzebnych umiejętności a także dostatecznej znajomości przepisów oraz zasad bhp. Bezpośredni nadzór nad bezpieczeństwem i higieną pracy na stanowiskach pracy sprawują odpowiednio kierownik budowy oraz mistrz budowlany stosownie do zakresu obowiązków. 2 pkt. 3 ust. 6 w/w Rozporządzenia wskazanie środków zapobiegających niebezpieczeństwom - Wykonawca będzie przestrzegać przepisów ochrony przeciwpożarowej - Wykonawca zapewni i będzie utrzymywać sprawny sprzęt przeciwpożarowy wymagany przez odpowiednie przepisy, na terenie budowy i w pojazdach - Materiały łatwopalne będą składowane w sposób zgodny z odpowiednimi przepisami i zabezpieczone przed dostępem osób trzecich. Przed przystąpieniem do wykonywania robót ziemnych konieczne jest zbadanie, czy nie ma w miejscach przewidywanych wykopów przewodów wodociągowych, kanalizacyjnych, kablowych, ciepłowniczych itp. Wykopy należy zabezpieczyć przed zalewaniem przez wody powierzchniowe. Wykonywanie wykopów przez ich podkopywanie jest zabronione. Wykopy należy wyposażyć w potrzebne barierki ochronne, mostki dla pieszych itp. W razie konieczności stosować zabezpieczenie ścian wykopu przed osunięciem. 7 UWAGI KOŃCOWE Przed przystąpieniem do robót wykonawca winien powiadomić z wyprzedzeniem wszystkich użytkowników i zainteresowanych o rozpoczęciu robót. Ułożoną sieć ciepłowniczą przed zasypaniem należy zgłosić do pomiaru geodezyjnego. Istniejąca sieć ciepłownicza przewidziana do likwidacji nie zawiera AZBESTU. OPRACOWAŁ : 8

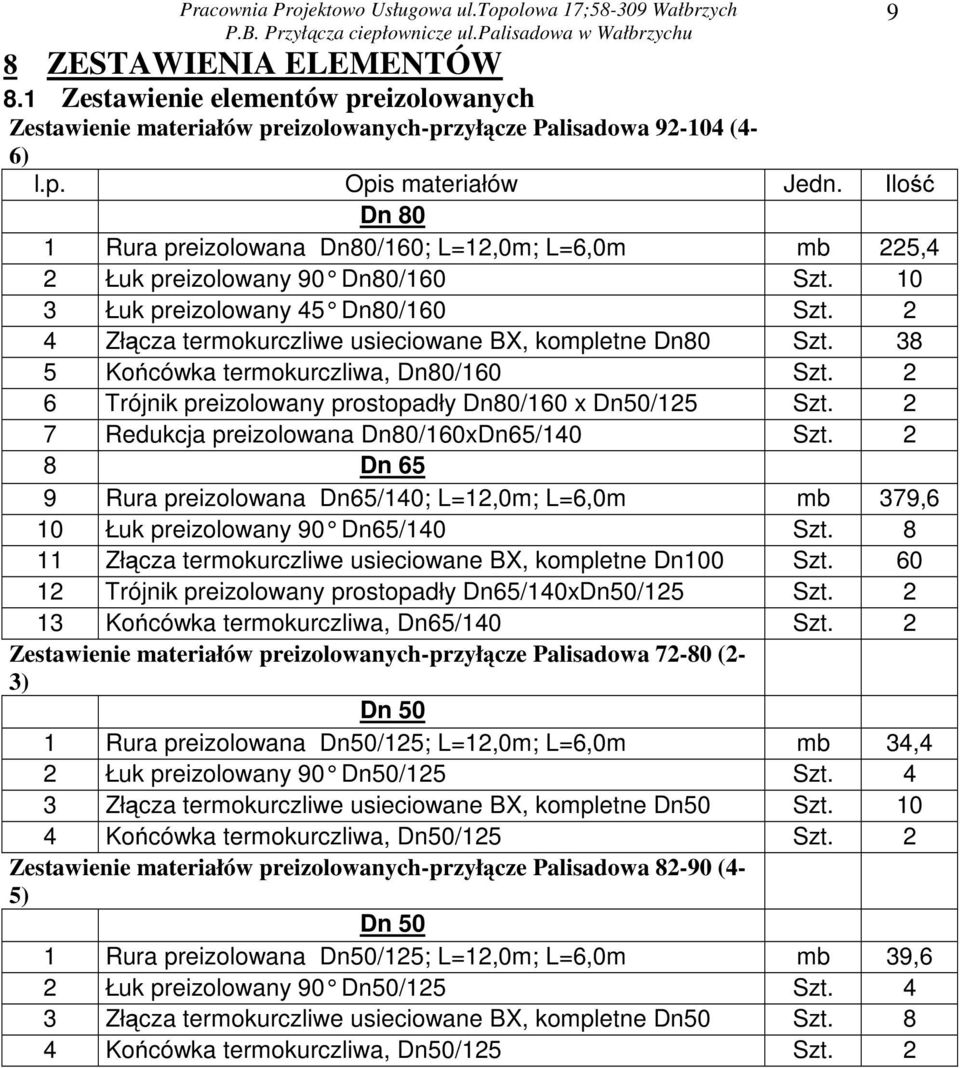

9 8 ZESTAWIENIA ELEMENTÓW 8.1 Zestawienie elementów preizolowanych Zestawienie materiałów preizolowanych-przyłącze Palisadowa (4-6) l.p. Opis materiałów Jedn. Ilość Dn 80 1 Rura preizolowana Dn80/160; L=12,0m; L=6,0m mb 225,4 2 Łuk preizolowany 90 Dn80/160 Szt Łuk preizolowany 45 Dn80/160 Szt. 2 4 Złącza termokurczliwe usieciowane BX, kompletne Dn80 Szt Końcówka termokurczliwa, Dn80/160 Szt. 2 6 Trójnik preizolowany prostopadły Dn80/160 x Dn50/125 Szt. 2 7 Redukcja preizolowana Dn80/160xDn65/140 Szt. 2 8 Dn 65 9 Rura preizolowana Dn65/140; L=12,0m; L=6,0m mb 379,6 10 Łuk preizolowany 90 Dn65/140 Szt Złącza termokurczliwe usieciowane BX, kompletne Dn100 Szt Trójnik preizolowany prostopadły Dn65/140xDn50/125 Szt Końcówka termokurczliwa, Dn65/140 Szt. 2 Zestawienie materiałów preizolowanych-przyłącze Palisadowa (2-3) Dn 50 1 Rura preizolowana Dn50/125; L=12,0m; L=6,0m mb 34,4 2 Łuk preizolowany 90 Dn50/125 Szt. 4 3 Złącza termokurczliwe usieciowane BX, kompletne Dn50 Szt Końcówka termokurczliwa, Dn50/125 Szt. 2 Zestawienie materiałów preizolowanych-przyłącze Palisadowa (4-5) Dn 50 1 Rura preizolowana Dn50/125; L=12,0m; L=6,0m mb 39,6 2 Łuk preizolowany 90 Dn50/125 Szt. 4 3 Złącza termokurczliwe usieciowane BX, kompletne Dn50 Szt. 8 4 Końcówka termokurczliwa, Dn50/125 Szt. 2 9

10 8.2 Zestawienie materiałów niepreizolowanych Zestawienie materiałów niepreizolowanych l.p. Opis materiałów Jedn. Ilość 1 Taśma ostrzegawcza z napisem "PEC S.A." m Spięcie z siecią ciepłowniczą w komorze ciepłowniczej Dn80 mb 6 + izolacja 4 Spięcie z węzłęm ciepłowniczym w budynku Dn65 + izolacja mb 6 5 Spięcie z węzłem ciepłowniczym w budynku Dn50 + izolacja mb 12 7 Przejście szczelne wg systemu logstor lub integra dla rur kmpl. 2 preizolowanych Dn80/160 8 Przejście szczelne wg systemu logstor lub integra dla rur kmpl. 2 preizolowanych Dn65/140 9 Przejście szczelne wg systemu logstor lub integra dla rur kmpl. 4 preizolowanych Dn50/ Rura osłonowa dwudzielna AROT d110 dla kabli elektr. Szt Zestawienie elementów studzienki odpowietrzającej Zestawienie elementów - studzienka odpowietrzająca (gł. Rurociągu 0,85m) l.p. Opis pozycji zestawienia Jedn. Ilość 1 Rurociąg główny preizolowany Dn80/160 2 Odgałęzienie typu T skłądane Dn80/160, Dn20/90 Szt. 2 3 Właz żeliwnyfi600, B125 szt. 1 4 Ustabilizowanie włazu betonem B25 kmpl. 1 5 Pokrywa EU-PL 1000, ecol unicon szt. 1 6 Krąg z rury betonowej zbrojonej Dw/Dz=1000/1240, szt. 1 H=250mm ecol unicon 7 Pierścień żelbetowy Dw/Dz=800/1440 o grubości 150mm szt. 1 8 Fundament z bloczków betonowych B-25, M 3 0,58 dłxszerxwys=1500x480x400, szt. 2 9 Rura preizolowana Dn20/90; L=350mm szt Końcówka termokurczliwa Dn20/90 szt. 2 10
