1 PRZEGLĄD PRODUKTÓW

2

3 FRAPOL FRAPOL Sp. z o.o Kraków, ul. Mierzeja Wiślana 8 Spółka FRAPOL powstała w 1990 roku. Założycielem był INSTAL KRAKÓW, INSTALPROJEKT Warszawa oraz firma Fraba Luft und Klimatechnik, należąca do czołówki producentów urządzeń wentylacyjno-klimatyzacyjnych w Austrii, mająca ponad 100-letnią tradycję. Jesteśmy jednym z największych producentów w branży wentylacyjno-klimatyzacyjnej. Nasza oferta obejmuje: centrale wentylacyjno-klimatyzacyjne, dostępne w różnych standardach wykonania: - CLEANRoom do pomieszczeń czystych (np. bloki operacyjne) - FRAMEDIC kompaktowe centrale klimatyzacyjne do sal operacyjnych - higieniczne - basenowe - podwieszane wyposażenie centrali to m.in: moduły gazowe, wysokosprawne wymienniki akumulacyjne, czerpnie tłumiące, klapy przeciwpożarowe odcinające i oddymiające prostokątne i kołowe, klasy EIS zawory przeciwpożarowe klasy EIS 120 i EIS 60 tłumiki akustyczne kanałowe o przekroju prostokątnym i okrągłym (ofertę uzupełnia Program Doboru Urządzeń), regulatory stałego oraz zmiennego strumienia przepływu zarówno prostokątne jak i kołowe kratki wentylacyjne, anemostaty, nawiewniki wirowe, szczelinowe przewody powietrzne o przekrojach prostokątnych i kołowych przewody oddymiające jednostrefowe typu PD linię kompaktowych central wentylacyjnych ONYX Misją firmy jest tworzenie innowacyjnych produktów w celu zapewnienia naszym klientom najwyższego komfortu i bezpieczeństwa. Inwestujemy nasze środki oraz siły w rozwój technologii w zakresie klimatyzacji i wentylacji. Poprzez indywidualne oraz fachowe podejście do wyzwań ciągle poszerzamy gamę naszych produktów i rozwiązań. Dysponując bazą doświadczonych fachowców z zakresu wentylacji i klimatyzacji oraz kompleksowo wyposażonym laboratorium badawczym wprowadziliśmy w ciągu ostatnich lat na rynek szereg nowoczesnych urządzeń. Jako pierwsza firma w Polsce przebadaliśmy i wprowadziliśmy na rynek system stalowych przewodów oddymiających o odporności ogniowej E (h0) S 1500 single. Kompleksowo poszerzamy również ofertę profesjonalnych central rekuperacyjnych. Jako jedyni w Polsce jesteśmy producentem podwieszanej centrali z wysokosprawnym wymiennikiem regeneracyjnym. Intensywnie rozszerzamy ofertę naszych central wentylacyjno-klimatyzacyjnych. Koncentrujemy się na opracowywaniu technologii dedykowanej do specjalnych zastosowań pomieszczeń takich jak baseny, sale operacyjne, pomieszczenia aseptyczne czy laboratoria w zakładach farmaceutycznych, optycznych i elektrycznych, obiekty przemysłu spożywczego itp. Nowością w tym zakresie są nasze centrale klimatyzacyjne FRAMEDIC zaprojektowane by spełniać najwyższe wymagania stawiane przed urządzeniami przeznaczonymi na sale operacyjne itp. Poza działalnością produkcyjną zajmujemy się także kompleksowym wykonawstwem systemów wentylacyjnych i klimatyzacyjnych, obejmującym dostawy i montaż własnych produktów oraz dobór urządzeń branż pokrewnych. W zakres usług świadczonych przez FRAPOL wchodzi również projektowanie oraz obsługa eksploatacyjna. Dziś FRAPOL to ponad 200 zatrudnionych osób, które niewątpliwie stanowią najcenniejszy zasób naszej organizacji. O jakości naszej produkcji i usług świadczy Certyfikat Zarządzania Jakością zgodny z normą PN-EN ISO 9001:2009. System obowiązuje we wszystkich jednostkach firmy i obejmuje projektowanie, produkcję, montaż i serwis systemów wentylacyjnych i klimatyzacyjnych. Firma FRAPOL obsługuje inwestycje nie tylko w Polsce ale również m.in. w takich krajach jak: Rosja, Estonia, Łotwa, Ukraina, Rumunia, Węgry, Austria, Niemcy, Francja, Wielka Brytania, Włochy, Grecja. 3

4 CENTRALE WENTYLACYJNO-KLIMATYZACYJNE Centrale wentylacyjno-klimatyzacyjne typ AF Modułowe centrale wentylacyjno-klimatyzacyjne przeznaczone do stosowania w typowych obiektach użyteczności publicznej jak również specjalistycznych obiektach przemysłowych, szpitalnych farmaceutycznych czy też spotrowych. Podstawowy typoszereg obejmuje 27 wielkości o wydatku od 500 do ponad m³/h; wymiary poprzeczne central od 520x520 mm do 3500x3220 mm; wykonanie wewnętrzne, zewnętrzne lub higieniczne. Możliwe jest również wykonanie central o nietypowych gabarytach i konfiguracji, dostosowanych do indywidualnych wymogów projektu. Oprócz sekcji do podstawowej obróbki powietrza centrale mogą być wyposażone w układy do odzysku ciepła (wymiennik krzyżowy, obrotowy, glikolowy, recyrkulacja) oraz komponenty takie jak łapacze tłuszczu, filtry HEPA, filtry węglowe, układy nawilżania adiabatycznego, nawilżanie parowe, zabudowane rewersyjne układy chłodnicze czy też gazowe/olejowe moduły grzewcze o szerokim zakresie modulacji. Centrale wentylacyjno-klimatyzacyjne typ AF w wykonaniu specjalnym - Basenowym (konfiguracja dostosowana do potrzeb wentylacji basenów, zintegrowany układ chłodniczy i automatyki, odporne na korozje i działanie związków chloru), - CleanRoom (klimatyzacja pomieszczeń o wysokich wymogach higienicznych np. sal operacyjnych, laboratoriów, pomieszczeń w zakładach farmaceutycznych, elektrycznych i optycznych), - ATEX (urządzenia spełniające wymagania Dyrektywy ATEX - przeznaczone do użytku w przestrzeniach zagrożonych wybuchem) - FRAMEDIC - kompaktowe rozwiązanie klimatyzacji pomieszczeń służby zdrowia obejmujące automatykę sterującą parametrami powietrza oraz zapewniające najwyższy stopień czystości obrabianego powietrza. Płaskie podwieszane centrale wentylacyjnoklimatyzacyjne typ AF MINI Płaskie podwieszane centrale wentylacyjno-klimatyzacyjne typ AF MINI w dwóch wielkościach 01 lub 02; wymiary poprzeczne od 685x370 do 990x370 mm. Ze względu na małą wysokość, przeznaczone są w szczególności do montażu pod stropem. Produkowane również w wykonaniu dachowym do montażu zewnętrznego. Aparaty grzewczo-wentylacyjne typ FAGW Aparaty grzewczo-wentylacyjne typ FAGW przeznaczone są do ogrzewania i wentylacji obiektów o dużej kubaturze takich jak hale produkcyjne, hale magazynowe, warsztaty naprawcze etc. System ten dzięki niskiej bezwładności cieplnej, a tym samym krótkiemu okresowi nagrzewania jest szczególnie przydatny dla pomieszczeń użytkowanych okresowo. Aparaty FAGW produkowane są w dwóch wielkościach: FAGW 1 o wydatku powietrza do 3500 m³/h i mocy cieplnej do 40 kw oraz FAGW 2 o wydatku do 6000m³/h i mocy cieplnej do 65 kw. 4

5 KOMPAKTOWE CENTRALE WENTYLACYJNE OnyX Classic / OnyX Classic II Kompaktowe centrale wentylacyjne OnyX Classic polecane do pracy w trudnych warunkach gdzie możliwe są duże wahania temperatury i wilgotności, oraz znaczne zanieczyszczenie powietrza (warsztaty, obiekty gastronomiczne). Wykonane z blachy lakierowanej proszkowo na kolor biały lub wykończonym obudową z tworzyw sztucznych. Izolację stanowi wełna mineralna o gr. 30 mm. Standardowo wyposażone są w rekuperator przeciwprądowy, wentylatory EC, filtry klasy EU4 oraz sterownik z panelem dotykowym. Występują w wydajności: 720m³/h ( 200 Pa ) Onyx Sky Kompaktowe centrale wentylacyjne OnyX Sky to centrale podwieszane. Obudowa z blachy lakierowanej proszkowo połączonej z wysokiej jakości tworzywami sztucznymi. Oprócz estetycznego wyglądu zapewnia to również trwałość i sztywność konstrukcji przy znacznym ograniczeniu masy central. Uchwyty służące do mocowania Central OnyX Sky są wyposażone w tłumiki wibracji co zapewnia izolacje centrali od elementów konstrukcyjnych budynku, mogą pracować w trybie częściowej recyrkulacji z wykorzystaniem tylko wentylatora nawiewnego. Standardowo wyposażone są w rekuperator przeciwprądowy, wentylatory EC, filtry klasy EU4 oraz sterownik z panelem dotykowym. Polecane dla najbardziej wymagających użytkowników, dla których oprócz wysokich parametrów równie istotne są estetyka i jakość wykonania. Centrale OnyX Sky występują w trzech zakresach wydajności: 250, 400 i 800 m³/h ( 200 Pa ) oraz 1500 m³/h ( 150 Pa ). Onyx Dream Kompaktowe centrale wentylacyjne OnyX Dream to centrale w wersji stojącej z możliwością zawieszenia na ścianie. Obudowa wykonana z blachy lakierowanej proszkowo połączonej z wysokiej jakości tworzywami sztucznymi. Centrale wentylacyjne OnyX Dream są standardowo wyposażone w rekuperator przeciwprądowy, wentylatory EC, filtry klasy EU4 oraz sterownik z panelem dotykowym. Ze względu na dużą funkcjonalność i łatwość instalacji, centrale OnyX Dream są szczególnie polecane do domów i mieszkań. Istnieje możliwość wykonania centrali w wersji do zabudowy, co pozwala na umieszczenie jej w ciągu urządzeń AGD. Występuje w wydajności: 400 m³/h. Przepustnica gruntowego wymiennika ciepła Przepustnica gruntowego wymiennika ciepła do sterowania przepływem strumienia powietrza pomiędzy czerpnią terenową wymiennika gruntowego, a czerpnia stałą. Urządzenie to instaluje się przed centralą wentylacyjną. Jest wyposażone w trzy króćce przyłączeniowe, dwa z nich to wloty podłączane do przewodów wentylacyjnych biegnących od czerpni. Wylot z przepustnicy podłączany jest do centrali wentylacyjnej. Wewnątrz urządzenia znajduje się przepustnica, która zapewnia dużą szczelność. Przepustnica posiada praktyczne uchwyty montażowe. Opcjonalnie urządzenie może być wyposażone w wentylator wspomagający, który uruchamia się automatycznie w momencie gdy opory przepływu powietrza przez wymiennik gruntowy są zbyt wysokie. 5

6 KLAPY PRZECIWPOŻAROWE Klapy przeciwpożarowe typ RK370M wariant HO, HE Klapy przeciwpożarowe typ RK370M wariant HO składają się z jednoczęściowego korpusu perforowanego wykonanego z blachy ocynkowanej, przegrody odcinającej wykonanej z ognioodpornej płyty Promatect oraz wyzwalacza termicznego. Typoszereg produkowanych klap stanowią średnice: 100, 125, 160, 200, 250 i 315 mm. Klasa odporności ogniowej EIS 120 min. Wariant HE dodatkowo wyposażony jest w mikroprzełącznik umożliwiający sygnalizację położenia przegrody odcinającej lub wyłączenie wentylatora w przypadku pożaru. Klapy przeciwpożarowe typ RK370M wariant MR, MRI Klapy przeciwpożarowe typ RK370M w wariancie MR oraz MRI posiadają konstrukcję podobną do klap w wariancie HE. W tych wariantach stosowany jest elektryczny wyzwalacz termiczny współpracujący z elementami podtrzymującymi przegrodę odcinającą w położeniu otwartym. W wykonaniu MR elementem podtrzymującym przegrodę jest elektromagnes, wariant MRI posiada elektromagnes impulsowy (magnes stały plus cewka elektromagnesu). Klasa odporności ogniowej EIS 120 min. Klapy przeciwpożarowe typ RK370M wariant MRS, MRIS Budowa i działanie klap RK370M w wariancie MRS i MRIS jest podobne do wariantu MR i MRI. Klapy w tych wariantach posiadają dodatkowo na osi zamontowane siłowniki jednokierunkowe zasilane napięciem V lub V umożliwiające zdalne otwarcie przegrody klapy. Klasa odporności ogniowej EIS 120 min. Klapy przeciwpożarowe typ RK370M wariant ER Otwieranie i utrzymywanie przegrody klapy w pozycji otwartej w tym wariancie realizowane jest siłownikiem elektrycznym ze sprężyną powrotną typu BF lub BLF prod. Belimo. Siłowniki mogą być zasilane napięciem 24 V prądu stałego i zmiennego lub napięciem 230 V prądu zmiennego. Długość klap w wariancie ER może opcjonalnie wynosić 270 mm. 6

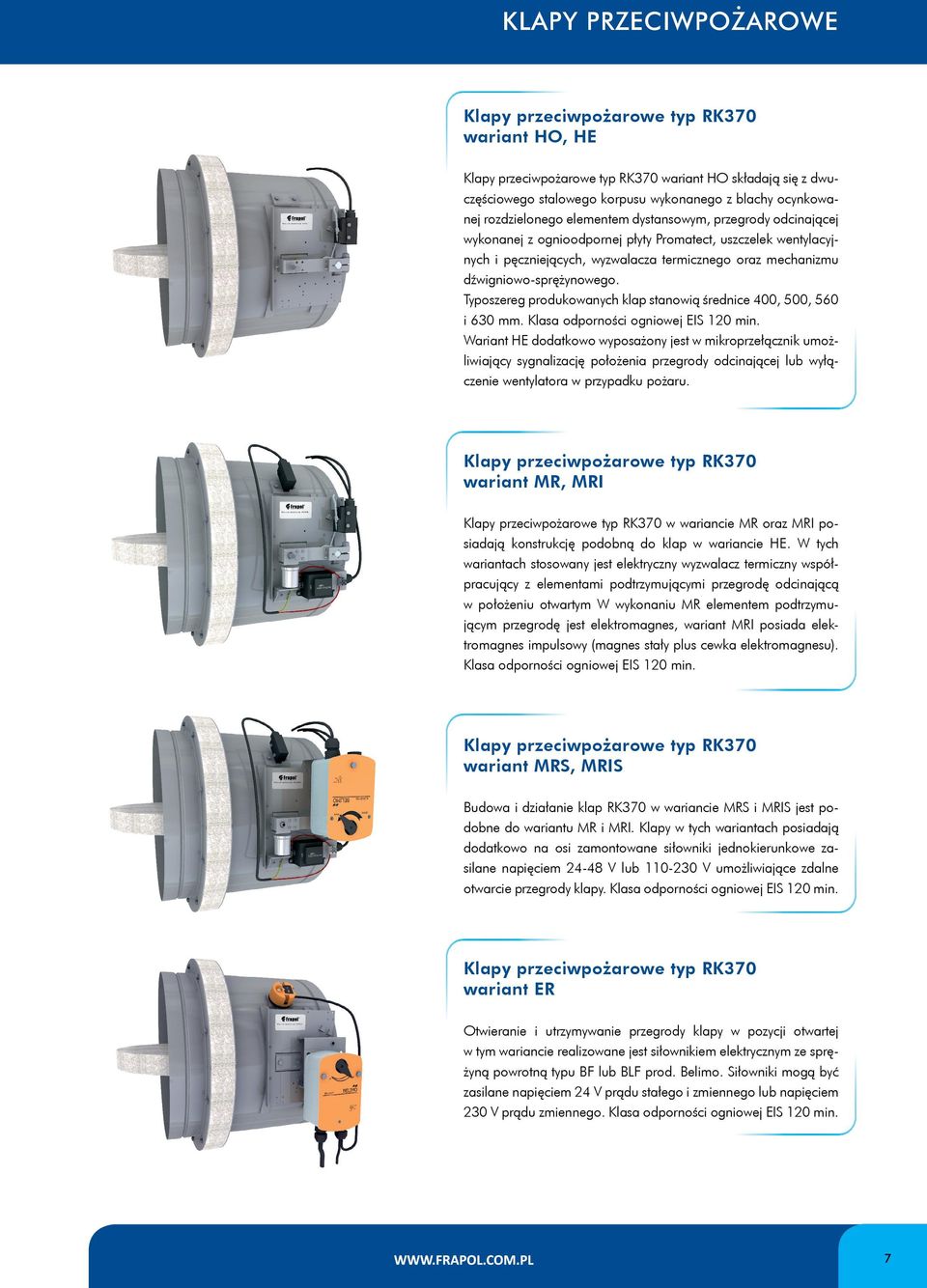

7 KLAPY PRZECIWPOŻAROWE Klapy przeciwpożarowe typ RK370 wariant HO, HE Klapy przeciwpożarowe typ RK370 wariant HO składają się z dwuczęściowego stalowego korpusu wykonanego z blachy ocynkowanej rozdzielonego elementem dystansowym, przegrody odcinającej wykonanej z ognioodpornej płyty Promatect, uszczelek wentylacyjnych i pęczniejących, wyzwalacza termicznego oraz mechanizmu dźwigniowo-sprężynowego. Typoszereg produkowanych klap stanowią średnice 400, 500, 560 i 630 mm. Klasa odporności ogniowej EIS 120 min. Wariant HE dodatkowo wyposażony jest w mikroprzełącznik umożliwiający sygnalizację położenia przegrody odcinającej lub wyłączenie wentylatora w przypadku pożaru. Klapy przeciwpożarowe typ RK370 wariant MR, MRI Klapy przeciwpożarowe typ RK370 w wariancie MR oraz MRI posiadają konstrukcję podobną do klap w wariancie HE. W tych wariantach stosowany jest elektryczny wyzwalacz termiczny współpracujący z elementami podtrzymującymi przegrodę odcinającą w położeniu otwartym W wykonaniu MR elementem podtrzymującym przegrodę jest elektromagnes, wariant MRI posiada elektromagnes impulsowy (magnes stały plus cewka elektromagnesu). Klasa odporności ogniowej EIS 120 min. Klapy przeciwpożarowe typ RK370 wariant MRS, MRIS Budowa i działanie klap RK370 w wariancie MRS i MRIS jest podobne do wariantu MR i MRI. Klapy w tych wariantach posiadają dodatkowo na osi zamontowane siłowniki jednokierunkowe zasilane napięciem V lub V umożliwiające zdalne otwarcie przegrody klapy. Klasa odporności ogniowej EIS 120 min. Klapy przeciwpożarowe typ RK370 wariant ER Otwieranie i utrzymywanie przegrody klapy w pozycji otwartej w tym wariancie realizowane jest siłownikiem elektrycznym ze sprężyną powrotną typu BF lub BLF prod. Belimo. Siłowniki mogą być zasilane napięciem 24 V prądu stałego i zmiennego lub napięciem 230 V prądu zmiennego. Klasa odporności ogniowej EIS 120 min. 7

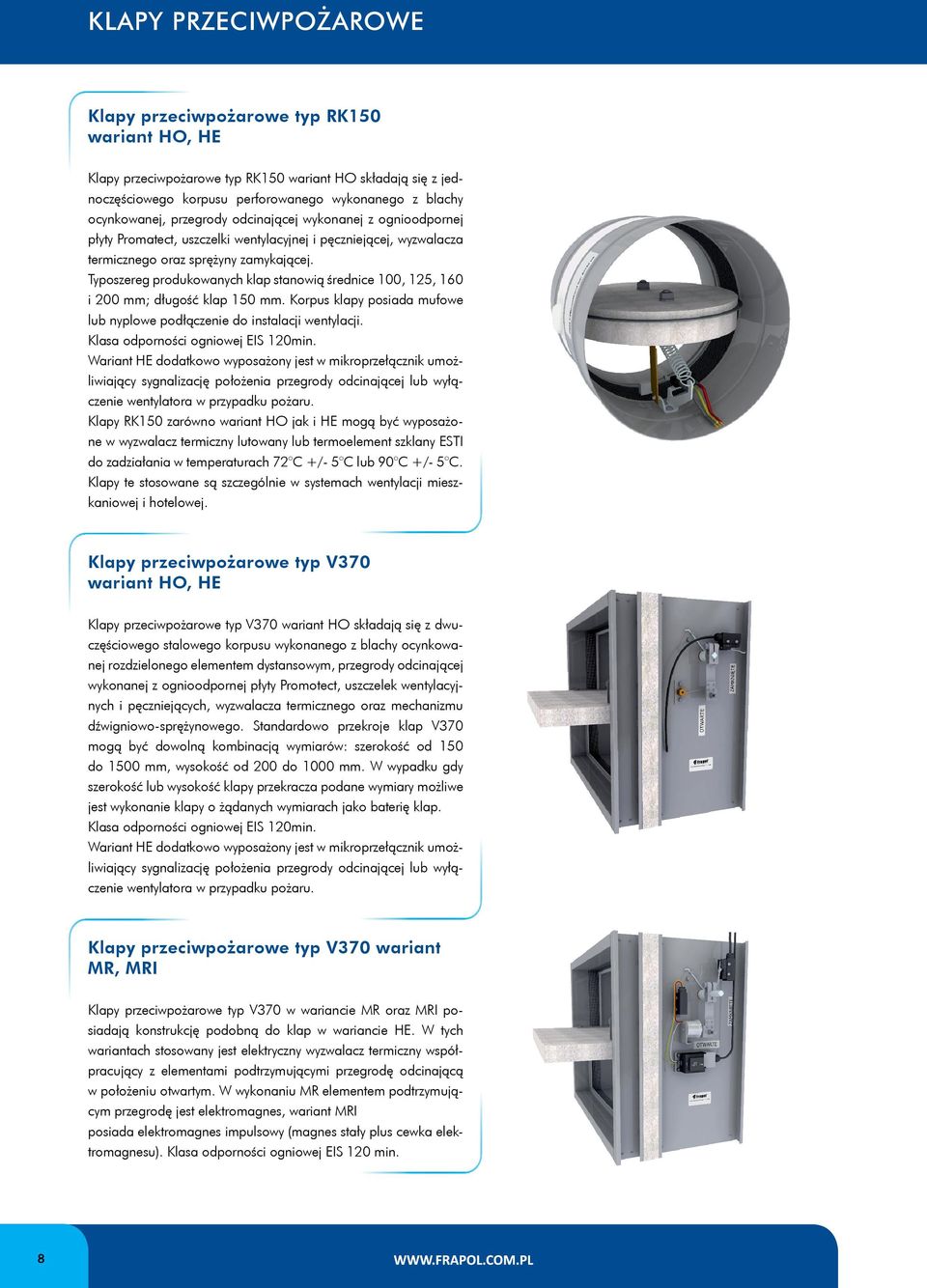

8 KLAPY PRZECIWPOŻAROWE Klapy przeciwpożarowe typ RK150 wariant HO, HE Klapy przeciwpożarowe typ RK150 wariant HO składają się z jednoczęściowego korpusu perforowanego wykonanego z blachy ocynkowanej, przegrody odcinającej wykonanej z ognioodpornej płyty Promatect, uszczelki wentylacyjnej i pęczniejącej, wyzwalacza termicznego oraz sprężyny zamykającej. Typoszereg produkowanych klap stanowią średnice 100, 125, 160 i 200 mm; długość klap 150 mm. Korpus klapy posiada mufowe lub nyplowe podłączenie do instalacji wentylacji. Klasa odporności ogniowej EIS 120min. Wariant HE dodatkowo wyposażony jest w mikroprzełącznik umożliwiający sygnalizację położenia przegrody odcinającej lub wyłączenie wentylatora w przypadku pożaru. Klapy RK150 zarówno wariant HO jak i HE mogą być wyposażone w wyzwalacz termiczny lutowany lub termoelement szklany ESTI do zadziałania w temperaturach 72 C +/- 5 C lub 90 C +/- 5 C. Klapy te stosowane są szczególnie w systemach wentylacji mieszkaniowej i hotelowej. Klapy przeciwpożarowe typ V370 wariant HO, HE Klapy przeciwpożarowe typ V370 wariant HO składają się z dwuczęściowego stalowego korpusu wykonanego z blachy ocynkowanej rozdzielonego elementem dystansowym, przegrody odcinającej wykonanej z ognioodpornej płyty Promotect, uszczelek wentylacyjnych i pęczniejących, wyzwalacza termicznego oraz mechanizmu dźwigniowo-sprężynowego. Standardowo przekroje klap V370 mogą być dowolną kombinacją wymiarów: szerokość od 150 do 1500 mm, wysokość od 200 do 1000 mm. W wypadku gdy szerokość lub wysokość klapy przekracza podane wymiary możliwe jest wykonanie klapy o żądanych wymiarach jako baterię klap. Klasa odporności ogniowej EIS 120min. Wariant HE dodatkowo wyposażony jest w mikroprzełącznik umożliwiający sygnalizację położenia przegrody odcinającej lub wyłączenie wentylatora w przypadku pożaru. Klapy przeciwpożarowe typ V370 wariant MR, MRI Klapy przeciwpożarowe typ V370 w wariancie MR oraz MRI posiadają konstrukcję podobną do klap w wariancie HE. W tych wariantach stosowany jest elektryczny wyzwalacz termiczny współpracujący z elementami podtrzymującymi przegrodę odcinającą w położeniu otwartym. W wykonaniu MR elementem podtrzymującym przegrodę jest elektromagnes, wariant MRI posiada elektromagnes impulsowy (magnes stały plus cewka elektromagnesu). Klasa odporności ogniowej EIS 120 min. 8

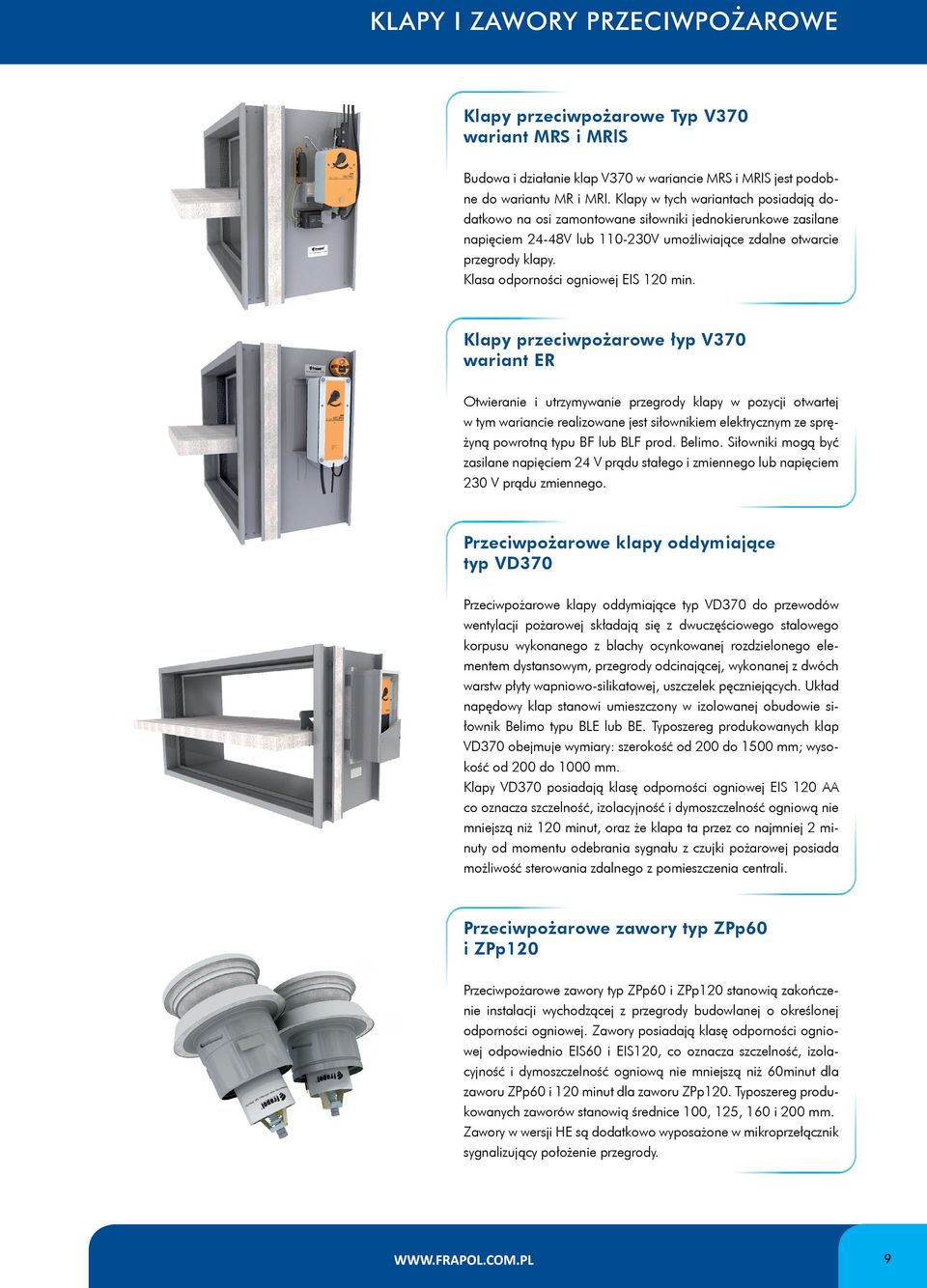

9 KLAPY I ZAWORY PRZECIWPOŻAROWE Klapy przeciwpożarowe Typ V370 wariant MRS i MRlS Budowa i działanie klap V370 w wariancie MRS i MRIS jest podobne do wariantu MR i MRI. Klapy w tych wariantach posiadają dodatkowo na osi zamontowane siłowniki jednokierunkowe zasilane napięciem 24-48V lub V umożliwiające zdalne otwarcie przegrody klapy. Klasa odporności ogniowej EIS 120 min. Klapy przeciwpożarowe łyp V370 wariant ER Otwieranie i utrzymywanie przegrody klapy w pozycji otwartej w tym wariancie realizowane jest siłownikiem elektrycznym ze sprężyną powrotną typu BF lub BLF prod. Belimo. Siłowniki mogą być zasilane napięciem 24 V prądu stałego i zmiennego lub napięciem 230 V prądu zmiennego. Przeciwpożarowe klapy oddymiające typ VD370 Przeciwpożarowe klapy oddymiające typ VD370 do przewodów wentylacji pożarowej składają się z dwuczęściowego stalowego korpusu wykonanego z blachy ocynkowanej rozdzielonego elementem dystansowym, przegrody odcinającej, wykonanej z dwóch warstw płyty wapniowo-silikatowej, uszczelek pęczniejących. Układ napędowy klap stanowi umieszczony w izolowanej obudowie siłownik Belimo typu BLE lub BE. Typoszereg produkowanych klap VD370 obejmuje wymiary: szerokość od 200 do 1500 mm; wysokość od 200 do 1000 mm. Klapy VD370 posiadają klasę odporności ogniowej EIS 120 AA co oznacza szczelność, izolacyjność i dymoszczelność ogniową nie mniejszą niż 120 minut, oraz że klapa ta przez co najmniej 2 minuty od momentu odebrania sygnału z czujki pożarowej posiada możliwość sterowania zdalnego z pomieszczenia centrali. Przeciwpożarowe zawory typ ZPp60 i ZPp120 Przeciwpożarowe zawory typ ZPp60 i ZPp120 stanowią zakończenie instalacji wychodzącej z przegrody budowlanej o określonej odporności ogniowej. Zawory posiadają klasę odporności ogniowej odpowiednio EIS60 i EIS120, co oznacza szczelność, izolacyjność i dymoszczelność ogniową nie mniejszą niż 60minut dla zaworu ZPp60 i 120 minut dla zaworu ZPp120. Typoszereg produkowanych zaworów stanowią średnice 100, 125, 160 i 200 mm. Zawory w wersji HE są dodatkowo wyposażone w mikroprzełącznik sygnalizujący położenie przegrody. 9

10 PRZEWODY ODDYMIAJĄCE System jednostrefowych, stalowych przewodów oddymiających typu PD Ich konstrukcja gwarantuje klasę odporności ogniowej E (ho) S1500 single. Produkt posiada Aprobatę Techniczną oraz Certyfikat Zgodności ITB. Przewody te służą do budowy poziomych instalacji wentylacji oddymiającej jednostrefowej w budynkach dowolnego typu. W instalacjach tego typu nie ma potrzeby stosowania żadnych dodatkowych płyt ognioodpornych lub wełny mineralnej. Instalacje takie mogą być samodzielną instalacją wentylacji oddymiającej jednostrefowej bądź mogą się łączyć z instalacją zbiorczą wielostrefową. Rodzaje elementów, wymiary oraz sposób montażu są zbliżone do standardowej instalacji wentylacyjnej. W ofercie znajduje się pełny system przewodów oddymiających typu PD. Zawiera on elementy instalacji wentylacji oddymiającej wraz z elementami złącznymi, montażowymi oraz montażem zgodnym z aktualnymi wymaganiami przeciwpożarowymi. Elementy dedykowane do systemu to klapy oddymiające typu VD370 oraz kratki oddymiające typu ST-PP-W (S). 10

11 REGULATORY PRZEPŁYWU POWIETRZA Regulatory zmiennego przepływu VAV o przekroju okrągłym typ VSR-R Regulatory zmiennego przepływu strumienia objętościowego powietrza VAV o przekroju okrągłym typ VSR-R produkowane są w zakresie średnic od 100 do 500 mm. Układ regulacyjno-napędowy regulatora przepływu stanowi dynamiczny czujnik ciśnienia, pozycjoner i napęd przepustnicy jako jedna zwarta jednostka o symbolu Belimo NMV-D3-MP. Regulatory stosowane do automatycznej regulacji przepływu strumienia powietrza w instalacjach wentylacji i klimatyzacji umożliwiają stworzenie indywidualnego klimatu dla strefy Iub każdego pomieszczenia w budynku. Regulatory VSR-R mogą być dodatkowo wyposażone w zewnętrzną warstwę izolacji akustycznej o grubości 50 mm i/lub tłumik akustyczny. Regulatory zmiennego przepływu VAV o przekroju prostokątnym typ VSR-E Regulator zmiennego przepływu strumienia objętościowego powietrza VAV o przekroju prostokątnym typ VSR-E. Układ regulacyjno-napędowy regulatora przepływu jak dla regulatorów okrągłych. Regulatory prostokątne produkowane są w standardowych wysokościach od 100 do 600 mm; szerokość w zakresie od 200 do 1000 mm. Regulatory VSR-E mogą być dodatkowo wyposażone w zewnętrzną warstwę izolacji akustycznej o grubości 50 mm i/lub tłumik akustyczny. Regulatory stałego przepływu typ CAV-N-W Regulator stałego objętościowego strumienia przepływu powietrza CAV oferowany jest w dwóch wersjach ciśnieniowych. Dedykowany do niskociśnieniowych instalacji wentylacyjnych CAV-N reguluje strumień przepływu w zakresie ciśnień roboczych Pa, CAV-W dedykowany do instalacji średniociśnieniowych reguluje strumień przepływu w zakresie ciśnień Pa. Element stosować można zarówno na części nawiewnej jak i wywiewnej instalacji wentylacji. Regulatory stałego przepływu typ CAV-R Regulator stałego objętościowego strumienia przepływu powietrza CAV-R dedykowany jest do nisko- średnio oraz wysokociśnieniowych instalacji wentylacyjnych, reguluje strumień przepływu w zakresie ciśnień roboczych Pa. Element stosować można zarówno na części nawiewnej jak i wywiewnej instalacji wentylacji. Regulatory stałego przepływu typ CAV-E Regulator stałego objętościowego strumienia przepływu powietrza CAV-E dedykowany jest do nisko- średnio oraz wysokociśnieniowych instalacji wentylacyjnych, reguluje strumień przepływu w zakresie ciśnień roboczych Pa. Element stosować można zarówno na części nawiewnej jak i wywiewnej instalacji wentylacji. 11

12 NAWIEWNIKI Nawiewniki wirowe kwadratowe typ ST-DVW Nawiewniki wirowe kwadratowe, stalowe, o pojedynczo regulowanych kierownicach. Wersja nawiewna w wykonaniu z kierownicami, wersja wywiewna bez kierownic. Typoszereg wielkości od 300 do 625 mm, odpowiednio ilość lameli od 8 do 54 szt. Płyta czołowa malowana na dowolny kolor RAL. Nawiewniki wirowe okrągłe typ ST-DRW Nawiewniki wirowe okrągłe, stalowe, o pojedynczo regulowanych kierownicach. Wersja nawiewna w wykonaniu z kierownicami, wersja wywiewna bez kierownic. Typoszereg wielkości średnic od 300 do 625 mm, odpowiednio ilość lameli od 8 do 54 szt. Płyta czołowa malowana na dowolny kolor RAL. Nawiewniki wirowe kwadratowe typ ST-DVL/R Nawiewniki wirowe kwadratowe, czterostronne, stalowe, o regulowanych kierownicach. Typoszereg wielkości od 377 do 1017 mm. Płyta czołowa malowana na dowolny kolor RAL. Wyposażenie specjalne z automatycznie regulowanymi kierownicami za pomocą odpowiednich siłowników Belimo. Nawiewniki szczelinowe typ AL-NS, ST-NS Nawiewniki szczelinowe o regulowanym kącie wypływu strumienia, stalowe typ ST-NS lub aluminiowe typ AL-NS. Nawiewniki dostępne są jako l, 2, 3 lub 4 szczelinowe o typowej długości 900, 1200, 1500 i 1800 mm. Możliwe inne wykonanie o dowolnej długości. Nawiewniki aluminiowe typ AL-PB Nawiewniki aluminiowe (AL-PB) przeznaczone do nawiewu świeżego powietrza do pomieszczeń o dużej powierzchni oszklonej (np. basenów). Umiejscawiane są w bliskiej odległości od okien w podłodze bądź w parapecie. Realizują nawiew osuszonego i ogrzanego powietrza z dołu do góry pomieszczenia, dzięki czemu zapobiegają roszeniu się powierzchni szklanych. Wykonane z aluminium (anodowanego bądź malowanego w kolorze RAL). Dostępne są w wykonaniu dwu, trzy, cztero, pięcio- oraz sześcio-szczelinowym o standardowej szerokości szczeliny 8mm. Długość zestawu nawiewników jest praktycznie nieograniczona, pojedyncze nawiewniki wykonywane są do długości 2000mm. 12

13 NAWIEWNIKI Nawiewniki stropowe kwadratowe typ ST-DV (Al-DV) Nawiewniki stropowe kwadratowe, stalowe typ ST-DV lub aluminiowe typ AL-DV. Nawiewniki wykonywane w czterech wariantach w zależności od kierunku wypływu strugi oraz w wielkościach 1 do 8 (od 245x245 do 623x623 mm). Mocowanie nawiewników widocznymi śrubami lub śrubą centralną. Nawiewniki mogą być wyposażone w nasadki regulujące i skrzynki rozprężne. Płyta czołowa nawiewnika malowana w dowolnym kolorze RAL (standard RAL 9010). Nawiewniki stropowe prostokątne typ ST-DVS (AL-DVS) Nawiewniki stropowe prostokątne stalowe typ ST-DVS lub aluminiowe typ AL-DVS. Nawiewniki wykonywane w ośmiu wariantach w zależności od kierunku wypływu strugi oraz w wielkościach 1 do 8 (od 371x208 do 1212x587 mm). Mocowanie nawiewników widocznymi śrubami lub śrubą centralną. Nawiewniki mogą być wyposażone w nasadki regulujące i skrzynki rozprężne. Płyta czołowa nawiewnika malowana w dowolnym kolorze RAL (standard RAL 9010). Nawiewniki stropowe okrągłe typ ST-DR Nawiewniki stropowe okrągłe stalowe typ ST-DR wykonywane są w wielkościach 1 do 5 (średnica od 244 do 468 mm). Mocowanie nawiewników widocznymi śrubami lub śrubą centralną. Nawiewniki mogą być wyposażone w nasadki regulujące i skrzynki rozprężne. Płyta czołowa nawiewnika malowana w dowolnym kolorze RAL (standard RAL 9010). Nawiewniki stropowe prostokątne typ ST-DVL Nawiewniki stropowe prostokątne stalowe typ ST-DVL z ruchomymi, zewnętrznie ustawialnymi kierownicami. Nawiewniki wykonywane w wymiarach od 325x125 do 1225x425 mm oraz dwunastu wariantach wypływu strugi. Mocowanie nawiewników widocznymi lub krytymi śrubami. Nawiewniki mogą być wyposażone w nasadki regulujące i skrzynki rozprężne. Płyta czołowa nawiewnika malowana w dowolnym kolorze RAL (standard RAL 9010). 13

14 KRATKI Kratki nawiewno-wywiewne typ ST-S (AL-S) Kratki nawiewno-wywiewne z ruchomymi, pionowymi kierownicami, stalowe typ ST-S lub aluminiowe typ AL-S. Kratki produkowane w wymiarach 225x75 do 1225x425 mm. Kratki mogą być wyposażone w nasadki regulujące i skrzynki rozprężne. Kratka malowana w dowolnym kolorze RAL (standard RAL 9010). Kratki nawiewno-wywiewne typ ST-W (AL-W) Kratki nawiewno-wywiewne z ruchomymi, poziomymi kierownicami, stalowe typ ST-W lub aluminiowe typ AL-W. Kratki produkowane w wymiarach od 225x75 do 1225x525mm. Kratki mogą być wyposażone w nasadki regulujące i skrzynki rozprężne. Kratka malowana w dowolnym kolorze RAL (standard RAL 9010). Kratki do stosowania w instalacjach oddymiających typ ST-PP-W (ST-PP-S) Przeznaczona do stosowania przy stalowych przewodach oddymiających jako kratka nawiewno-wywiewna z nieruchomymi, poziomymi (pionowymi) kierownicami. Standardowe wykonania obejmują wielkości: długość od 225 do 1225 mm, wysokość od 75 do 525 mm. Kratka wykonana jest z profili z blachy stalowej, malowana na czarny kolor, specjalnym odpornym na temperaturę lakierem ZHM7571 (inny kolor na indywidualne zamówienie). Mocowanie kratki realizujemy za pomocą widocznych wkrętów (w wykonaniu standardowym) lub krytego mocowania. Kratki rusztowe typ AL-LR-W Aluminiowe kratki rusztowe typ AL-LR-W z nieruchomymi, poziomymi kierownicami przeznaczone do zabudowy w ścianie lub podłodze jako nieprzechodnie. Kratki produkowane w wymiarach od 225x75 do 1225x425 mm. Kratki mogą być anodowane na naturalny kolor aluminium lub malowane w dowolnym kolorze RAL (standard RAL 9010). Kratki mogą być wyposażone w nasadki regulujące, ramkę montażową lub skrzynki rozprężne. 14

15 KRATKI Kratki rusztowe typ AL-FB-W Aluminiowe kratki rusztowe typ AL-FB-W z nieruchomymi, poziomymi kierownicami przeznaczone do zabudowy w podłodze. Kratki produkowane w wymiarach od 225x75 do 1225x325 mm. Kratki mogą być anodowane na naturalny kolor aluminium lub malowane w dowolnym kolorze RAL (standard RAL 9010). Kratki mogą być wyposażone w nasadki regulujące, ramkę montażową lub skrzynki rozprężne. Kratki wyrównawcze typ AL-WF Kratki wyrównawcze z nieruchomymi, poziomymi kierownicami aluminiowymi typ AL-WF. Kierownice kratek są ustawione pod katem 45 do frontu kratki. Kratki produkowane w wymiarach od 225x125 do 1225x525 mm. Kratki mogą być anodowane na naturalny kolor aluminium lub malowane w dowolnym kolorze RAL (standard RAL 9010). Kratki mogą być wyposażone w ramki montażowe do zamurowania w ścianie lub przykręcone wkrętami. Kratki przepływowe typ AL-SI, AL-SIB Kratki przepływowe aluminiowe z nieruchomymi, poziomymi kierownicami, typ AL-SI do zabudowy w ścianie oroz AL-SIB do zabudowy w drzwiach. Kratki produkowane w wymiarach od 225x125 do 825x525 mm. Kratki mogą być anodowane na naturalny kolor aluminium lub malowane w dowolnym kolorze RAL (standard RAL 9010). Kratki AL-SIB posiadają dodatkową ramkę maskującą wykonaną jako oddzielny element, mocowany po drugiej stronie drzwi. Kratki do zabudowy w kanałach okrągłych typ STR-W, STR-S Kratki do zabudowy w kanałach okrągłych, stalowe typ STR-W z ruchomymi, poziomymi kierownicami; typ STR-S z ruchomymi, pionowymi kierownicami. Kratki produkowane w wymiarach od 225x75 do 1225x325 mm. Kratki mogą być wyposażone w jedną z typowych nasadek regulacyjnych. Kratki mogą być malowane w dowolnym kolorze RAL (standard RAL 9010.) Kratki filtracyjne typ ST-FI-W, ST-FI-S Kratki filtracyjne stalowe z poziomymi, ruchomymi kierownicami typ ST-FI-W lub pionowymi ruchomymi kierownicami typ ST-FI-S. Kratki produkowane w wymiarach od 325x125 do1225x425 mm. Kratki składają się z dwóch oddzielnych elementów, pomiędzy którymi umieszczony jest wkład filtracyjny klasy G3, dostarczany na życzenie klienta. Kratka może być wyposażona w filtr o innej klasie. Analogicznie wykonywane są kratki aluminiowe typ odpowiednio AL-FI-W (kierownice poziome) oraz AL-FI-S (kierownice pionowe). 15

16 KRATKI Kratki wywiewne z siatką metalową typ ST-Z-STR Kratki produkowane w wymiarach od 225x75 do 1225x525 mm. Kratki mogą być malowane w dowolnym kolorze RAL (standard RAL 9010). Kratki mogą być wyposażone w nasadki regulacyjne. Łapacze tłuszczu z wkładem siatkowym typ ST-FA lub labiryntowym typ ST-PA do zabudowy pionowej Łapacze tłuszczu z wkładem siatkowym aluminiowym lub labiryntowym, rynną ociekową, przeznaczone do zabudowy pionowej, wykonane ze stali ocynkowanej typ ST-FA/ST-PA lub ze stali chromoniklowej typ N-FA/N-PA. Łapacze produkowane w wymiarach od 250x150 do 1000x400 mm. Łapacze tłuszczu z wkładem siatkowym typ ST-FAH lub labiryntowym typ ST-PAH do zabudowy poziomej Łapacze tłuszczu z wkładem siatkowym aluminiowym lub labiryntowym, tacką ociekową, przeznaczone do zabudowy poziomej, wykonane ze stali ocynkowanej typ ST-FAH/ST-PAH lub ze stali chromoniklowej typ N-FAH/N-PAH. Łapacze produkowane w wymiarach od 250x150 do 1000x400 mm. Filtry tłuszczowe siatkowe łyp ST-FA-ES lub labiryntowe łyp ST-PA-ES Filtry tłuszczowe siatkowe lub labiryntowe wykonane ze stali ocynkowanej typ ST-FA-ES/ST-PA-ES lub stali chromoniklowej typ N-FA- -ES/N-PA-ES. Filtry produkowane są w wymiarach od 400x200 do 800x400 mm. 16

17 TŁUMIKI AKUSTYCZNE Tłumiki akustyczne kanałowe o przekroju prostokątnym typ TKF-MB i TKF-MBR Tlumiki akustyczne kanałowe o przekroju prostokątnym typ TKF- -MB i TKF-MBR przeznaczone do tłumienia hałasu w instalacjach wentylacyjnych i klimatyzacyjnych. Mogą być stosowane zarówno w sieci kanałów blaszanych jak i też murowanych lub betonowych. Obudowa zewnętrzna w formie kanału prostokątnego, wewnątrz którego zamontowane są kulisy (elementy tłumiące) typ MB, lub MBR. Szczegółowe dane dotyczące wymiarów i dobory znajdują się w katalogu produktu oraz w komputerowym programie doboru tłumików. Dostępne są wykonania specjalne. Kulisa absorpcyjna typ MB Kulisa absorpcyjna typ MB składająca się z ramy okalającej wykonanej ze stali ocynkowanej oraz kombinacji niepalnych płyt wełny mineralnej stanowiącej wkład dźwiękochłonny, który absorbuje energię akustyczną. Kulisy tego typu znajdują zastosowanie przy tłumieniu hałasu szczególnie w zakresie średniej i wysokiej częstotliwości. Kulisa absorpcyjno-rezonansowa typ MBR Kulisa absorpcyjno-rezonansowa typ MBR wykonana jest podobnie do kulisy typ MB, z tą różnicą, że wkład dźwiękochłonny po obu stronach kulisy jest przysłonięty blachą stalową na połowie powierzchni kulisy. Kulisy tego typu znajdują zastosowanie przy tłumieniu hałasu szczególnie w zakresie niskiej i średniej częstotliwości. Tłumienie hałasu w zakresie wysokiej częstotliwości jest również wystarczające. Tłumiki akustyczne kanałowe o przekroju okrągłym typ RS Tłumiki akustyczne kanałowe o przekroju okrągłym typ RS przeznaczone do tłumienia hałasu w instalacjach wentylacyjnych i klimatyzacyjnych. Obudowa zewnętrzna wykonana z blachy stalowej ocynkowanej, wkład dźwiękochłonny typu absorpcyjnego stanowi wełna mineralna o grubości 50 mm, osłonięta od wewnątrz perforowaną blachą stalową ocynkowaną. Tłumiki rurowe produkowane są w zakresie średnic od 100 do 500 mm oraz długości od 975 do 1975 mm. 17

18 URZĄDZENIA ODCINAJĄCE I REGULUJĄCE Przepustnice wielopłaszczyznowe prostokątne wykonane z profili aluminiowych typ AL-JHZ Przepustnice wielopłaszczyznowe prostokątne wykonane z profili aluminiowych z kołami zębatymi przeciwbieżne. Rozstaw piór 100 mm, długość zabudowy 130 mm, sterowane ręczne lub za pomocą siłownika firmy Belimo. Typowe wielkości: szerokość od 300 do 1200 mm; wysokość od 200 do 2000 mm. Możliwe wykonanie innych wymiarów. Przepustnice wielopłaszczyznowe prostokątne wykonane z blachy stalowej ocynkowanej typ ST-JHG Przepustnice wielopłaszczyznowe prostokątne wykonane z blachy stalowej ocynkowanej przeciwbieżne typ ST-JHG-p lub współbieżne typ ST-JHG-v. Długość zabudowy 130 mm, sterowanie ręczne lub za pomocą siłownika firmy Belimo. Typowe wielkości: szerokość od 200 do 1200 mm; wysokość od 250 do 1400 mm. Możliwe wykonanie innych wymiarów. Przepustnice jednopłaszczyznowe okrągłe typ DR Przepustnice jednopłaszczyznowe typ DR okrągłe wykonane z blachy stalowej ocynkowanej. Długość zabudowy równa średnicy, sterowanie ręczne lub za pomocą siłownika firmy Belimo. Typowe wielkości średnic od 100 do 1250 mm. Przepustnice jednopłaszczyznowe prostokątne typ A Przepustnice jednopłaszczyznowe prostokątne wykonane z blachy stalowej ocynkowanej. Długość zabudowy równa wysokości przepustnicy, sterowanie ręczne lub za pomocą siłownika firmy Belimo. Typowe wielkości: szerokość od 100 do 800 mm; wysokość od 100 do 300 mm. Dowolna kombinacja wymiarów. 18

19 URZĄDZENIA ODCINAJĄCE I REGULUJĄCE Klapa zwrotna KZ-R Klapa zwrotna KZ-R okrągła wykonana z blachy ocynkowanej z elementami z tworzyw sztucznych specjalnie dobranymi sprężynami oraz uszczelką. Klapa realizuje odcięcie przepływu powietrza płynącego w kierunku niezgodnym z założonym ze skutecznością zakwalifikowaną do 1 klasy szczelności wg PN-EN Długość zabudowy dla wszystkich wielkości wynosi 110mm. Typowe wielkości średnic zawierają się w zakresie mm. 19

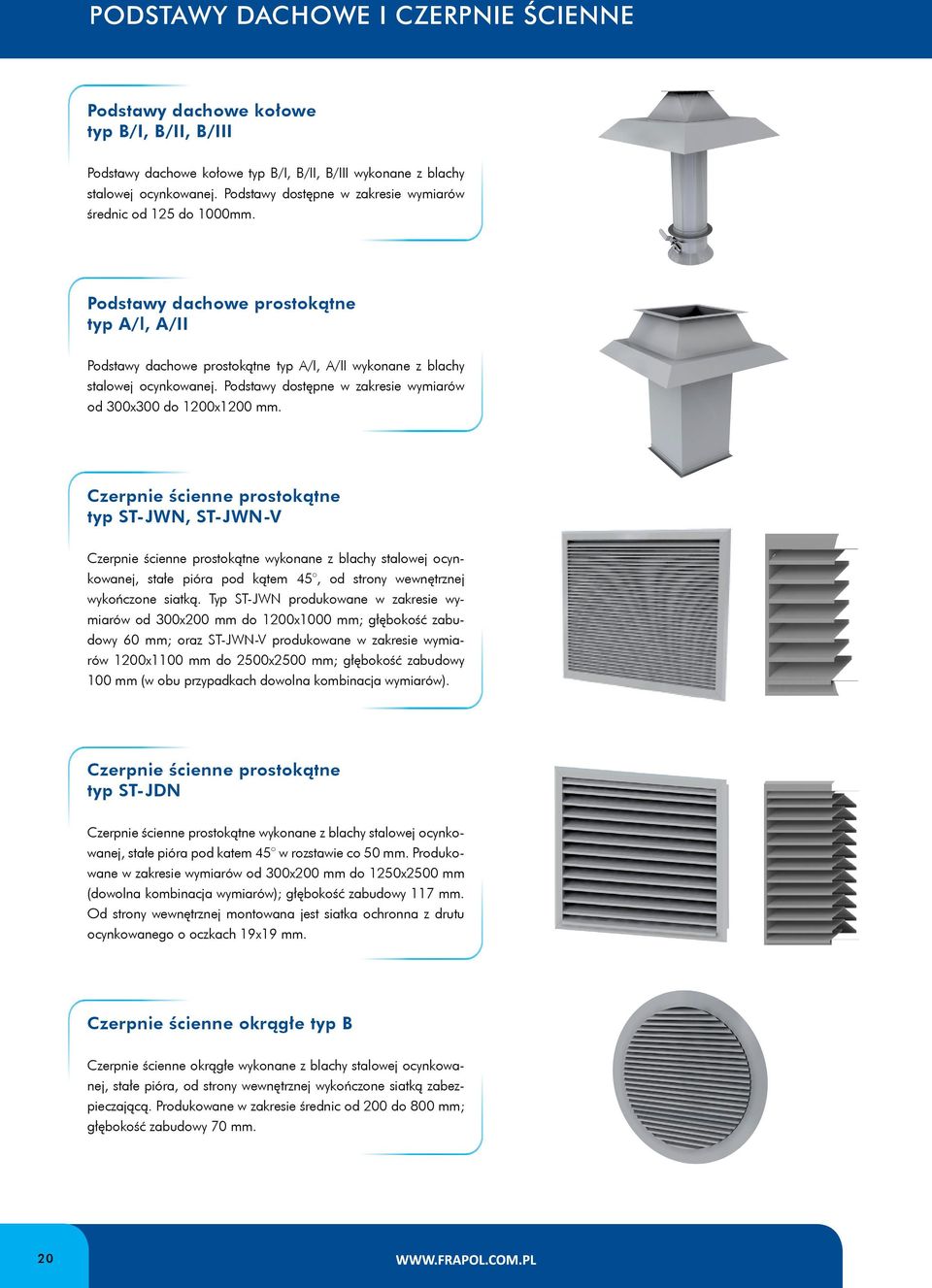

20 PODSTAWY DACHOWE I CZERPNIE ŚCIENNE Podstawy dachowe kołowe typ B/I, B/II, B/III Podstawy dachowe kołowe typ B/I, B/II, B/III wykonane z blachy stalowej ocynkowanej. Podstawy dostępne w zakresie wymiarów średnic od 125 do 1000mm. Podstawy dachowe prostokątne typ A/l, A/II Podstawy dachowe prostokątne typ A/I, A/II wykonane z blachy stalowej ocynkowanej. Podstawy dostępne w zakresie wymiarów od 300x300 do 1200x1200 mm. Czerpnie ścienne prostokątne typ ST-JWN, ST-JWN-V Czerpnie ścienne prostokątne wykonane z blachy stalowej ocynkowanej, stałe pióra pod kątem 45, od strony wewnętrznej wykończone siatką. Typ ST-JWN produkowane w zakresie wymiarów od 300x200 mm do 1200x1000 mm; głębokość zabudowy 60 mm; oraz ST-JWN-V produkowane w zakresie wymiarów 1200x1100 mm do 2500x2500 mm; głębokość zabudowy 100 mm (w obu przypadkach dowolna kombinacja wymiarów). Czerpnie ścienne prostokątne typ ST-JDN Czerpnie ścienne prostokątne wykonane z blachy stalowej ocynkowanej, stałe pióra pod katem 45 w rozstawie co 50 mm. Produkowane w zakresie wymiarów od 300x200 mm do 1250x2500 mm (dowolna kombinacja wymiarów); głębokość zabudowy 117 mm. Od strony wewnętrznej montowana jest siatka ochronna z drutu ocynkowanego o oczkach 19x19 mm. Czerpnie ścienne okrągłe typ B Czerpnie ścienne okrągłe wykonane z blachy stalowej ocynkowanej, stałe pióra, od strony wewnętrznej wykończone siatką zabezpieczającą. Produkowane w zakresie średnic od 200 do 800 mm; głębokość zabudowy 70 mm. 20

21 WYRZUTNIE Wyrzutnie ścienne prostokątne typ ST-JUW Wyrzutnie ścienne prostokątne wykonane z blachy stalowej ocynkowanej, stałe pióra pod katem 30. Produkowane w zakresie wymiarów od 300x200 mm do 1200x1500 mm (dowolna kombinacja wymiarów); głębokość zabudowy 60 mm. Wyrzutnie ścienne prostokątne typ ST-JUU Wyrzutnie ścienne prostokątne wykonane z blachy stalowej ocynkowanej, pióra ruchome wykonane z blachy aluminiowej. Produkowane w zakresie wymiarów od 300x200 mm do 1200x1500 mm (dowolna kombinacja wymiarów); głębokość zabudowy 100 do 150 mm. Wyrzutnie ścienne prostokątne typ ST-JUWA Wyrzutnie ścienne prostokątne wykonane z blachy stalowej ocynkowanej, pióra ruchome wykonane z blachy aluminiowej. Produkowane w zakresie wymiarów od 300x200 mm do 1200x1500 mm (dowolna kombinacja wymiarów); głębokość zabudowy 115 mm. Wyrzutnie ścienne okrągłe typ C Wyrzutnie ścienne okrągłe wykonane z blachy stalowej ocynkowanej, pióra ruchome wykonane z blachy aluminiowej. Produkowane w zakresie średnic od 200 do 800 mm; głębokość zabudowy 80 do 110 mm. Zestawy zespolone Zestawy zespolone składające się z zestawu czerpni (wyrzutni) ściennych wraz z przepustnicami wielopłaszczyznowymi lub czerpni (wyrzutni) ściennych + wyrzutnie typu ST-JUU. 21

22 CZERPNIE I WYRZUTNIE DACHOWE Czerpnie dachowe prostokątne typ A Czerpnie dachowe prostokątne typ A wykonane z blachy stalowej ocynkowanej. Siatka osłonowa montowana od wewnętrznej strony czerpni. Podstawy dostępne w zakresie wymiarów od 300x300 do 1200x1200 mm. Czerpnie dachowe prostokątne typ B Czerpnie dachowe prostokątne typ B wykonane z blachy stalowej ocynkowanej. Stałe pióra pod katem 45, siatka osłonowa montowana od wewnętrznej strony czerpni. Podstawy dostępne w zakresie wymiarów od 300x300 do 1200x1200 mm. Czerpnie dachowe okrągłe typ C Czerpnie dachowe okrągłe typ C wykonane z blachy stalowej ocynkowanej. Siatka osłonowa montowana od wewnętrznej strony czerpni. Podstawy dostępne w zakresie wymiarów średnic od 200 do 800 mm. Wyrzutnie dachowe prostokątne łyp A Wyrzutnie dachowe prostokątne typ A wykonane z blachy stalowej ocynkowanej. Podstawy dostępne w zakresie wymiarów od 300x300 do 1200x1200 mm. Wyrzutnie dachowe prostokątne typ B Wyrzutnie dachowe prostokątne typ B wykonane z blachy stalowej ocynkowanej. Stałe pióra pod katem 45. Podstawy dostępne w zakresie wymiarów od 300x300 do 1200x 1200 mm. 22

23 WYRZUTNIE DACHOWE Wyrzutnia dachowa okrągła typ C Wyrzutnie dachowe okrągłe typ C wykonane z blachy stalowej ocynkowanej. Wyposażona w osłonę wylotu. Wyrzutnie dostępne w zakresie wymiarów średnic od 200 do 800mm. Wyrzutnia dachowa okrągła typ D Wyrzutnie dachowe okrągłe typ D wykonane z blachy stalowej ocynkowanej o rozszerzającym się kształcie. Wyrzutnie dostępne w zakresie wymiarów średnic od 200 do 800 mm. Wyrzutnia dachowa prostokątna typ ST-DH-V Wyrzutnie dachowe typ ST-DH-V wykonane z blachy stalowej ocynkowanej. Kołnierze z profili dla wielkości do 950 mm o wysokości 20 mm, dla wielkości powyżej 950 mm o wysokości 30 mm. Podstawy dostępne w zakresie wymiarów od 300x300 do 1200x1200 mm. Wyrzutnia dachowa okrągła typ ST-DH-R Wyrzutnie dachowe typ ST-DH-R wykonane z blachy stalowej ocynkowanej. Wyrzutnie dostępne w zakresie wymiarów średnic od 200 do 1200 mm. Wywietrzaki dachowe cylindryczne okrągłe Wywietrzaki dachowe cylindryczne okrągłe wykonane z blachy stalowej ocynkowanej. Wywietrzaki dostępne w zakresie wymiarów średnic od 125 do 1000 mm. 23

24 OKAPY KUCHENNE Drzwi powietrzno-szczelne Drzwi powietrzno-szczelne wykonane z blachy stalowej ocynkowanej, wypełnione wełną mineralną o gęstości 40 kg/m3, na zamówienie malowane w dowolnym kolorze RAL lub wykonane z blach powlekanych. Typowa szerokość: 700mm. Typowa wysokość: 1000, 1600 i 2000 mm. Okapy kuchenne typ HTK Okapy kuchenne centralne typ HTK wykonane z blachy stalowej ocynkowanej lub blachy stalowej nierdzewnej. Okapy mogą być dostarczone z filtrami tłuszczowymi i oświetleniem oraz zaworami spustowymi służącymi do odprowadzenia tłuszczu z rynienek okapu. Standardowe szerokości od 1200 do 2000mm, standardowe wysokości od 400 do 600mm, standardowe długości od 1000 do 2000 mm. Okapy kuchenne typ KHI Okapy kuchenne centralne typ KHI wykonane z blachy stalowej ocynkowanej lub blachy stalowej nierdzewnej. Okapy mogą być dostarczone z filtrami tłuszczowymi i oświetleniem oraz zaworami spustowymi służącymi do odprowadzenia tłuszczu z rynienek okapu. Standardowe szerokości od do 2000mm, standardowe wysokości od 400 do 600 mm, standardowe długości od 1000 do 2000 mm. Okapy kuchenne typ NH Okapy kuchenne przyścienne typ NH wykonane z blachy stalowej ocynkowanej lub blachy stalowej nierdzewnej. Okapy mogą być dostarczone z filtrami tłuszczowymi i oświetleniem oraz zaworami spustowymi służącymi do odprowadzenia tłuszczu z rynienek okapu. Standardowe szerokości od 800 do 1200 mm; standardowe wysokości od 400 do 600 mm, standardowe długości od 1000 do 2000 mm. 24

25 KANAŁY I KSZTAŁTNIKI Kanały i kształtki prostokątne Kanały i kształtki prostokątne wentylacyjne produkowane są w oparciu o normę PN-EN-1505:2001 Wentylacja budynków przewody proste i kształtki wentylacyjne z blachy o przekroju prostokątnym. Wymiary., oraz PN-EN-1507:2007 Wentylacja budynków Przewody wentylacyjne z blachy o przekroju prostokątnym Wymagania dotyczące wytrzymałości i szczelności. Kanały i kształtki prostokątne produkowane są w zalecanych wymiarach od 200x150 do 2000x1200 mm przy typowym wymiarze długości 1500 mm. Jako wykonanie specjalne mogą być również produkowane w innych wymiarach oraz według innych standardów. Kanały i kształtki o przekroju kołowym Kanały i kształtki o przekroju kołowym produkowane są w oparciu o normę PN-EN-1506:2007 Wentylacja budynków przewody proste i kształtki wentylacyjne z blachy o przekroju kołowym. Wymiary., oraz PN-EN-12237:2005 Wentylacja budynków Sieć przewodów Wytrzymałość i szczelność przewodów blachy o przekroju kołowym. Na życzenie zamawiającego kształtki kołowe mogą być wykonane z kołnierzami lub wyposażone w uszczelki gumowe. Szczegółowe dane wymiarowe podane są w katalogu. Zakres produkcji obejmuje kanały i kształtki od Dn 100 do 1250 mm. Do produkcji kształtek i kanałów o przekroju prostokątnym i kołowym stosowane są blachy i taśmy stalowe ocynkowane wg PN-EN-10346:2011. Wyroby płaskie stalowe powlekane ogniowo w sposób ciągły Warunki techniczne dostawy Po uzgodnieniu z zamawiającym istnieje możliwość wykonania przewodów: z blach i taśm stalowych w innym gatunku zgodnym z w/w normami z innych materiałów np. aluminium lub stali nierdzewnej. 25

26 26 NOTATKI
