2 1. OPIS OGÓLNY STACJA ZMIĘKCZANIA WODY TYP 9500 Stacja dostarcza wodę zmiękczaną w sposób ciągły. Składa się z dwóch naprzemiennie pracujących wymienników z tworzywa wyposażonych w automatyczny zawór sterujący. Podczas, gdy jeden ze zbiorników produkuje wodę zmiękczoną, drugi znajduje się w stanie regeneracji lub w stanie oczekiwania po regeneracji. Po wyprodukowaniu zadanej ilości wody przez zbiornik znajdujący się w stanie pracy, zawór automatycznie zacznie proces regeneracji złoża, natomiast zbiornik, który znajdował się w stanie oczekiwania zacznie produkować miękką wodę. W układzie znajduje się miernik przepływu, który przekazuje dane do zaworu i uruchamia regenerację po przepracowaniu nastawione ilości wody. Zawór może być montowany na zbiornikach o średnicy 16, 21, PARAMETRY TECHNICZNE /TABELA NR 1/ BWT Polska Sp. z o.o Warszawa ul. Połczyńska 116 tel.: [22] fax: [22] bwt@bwt.pl 2

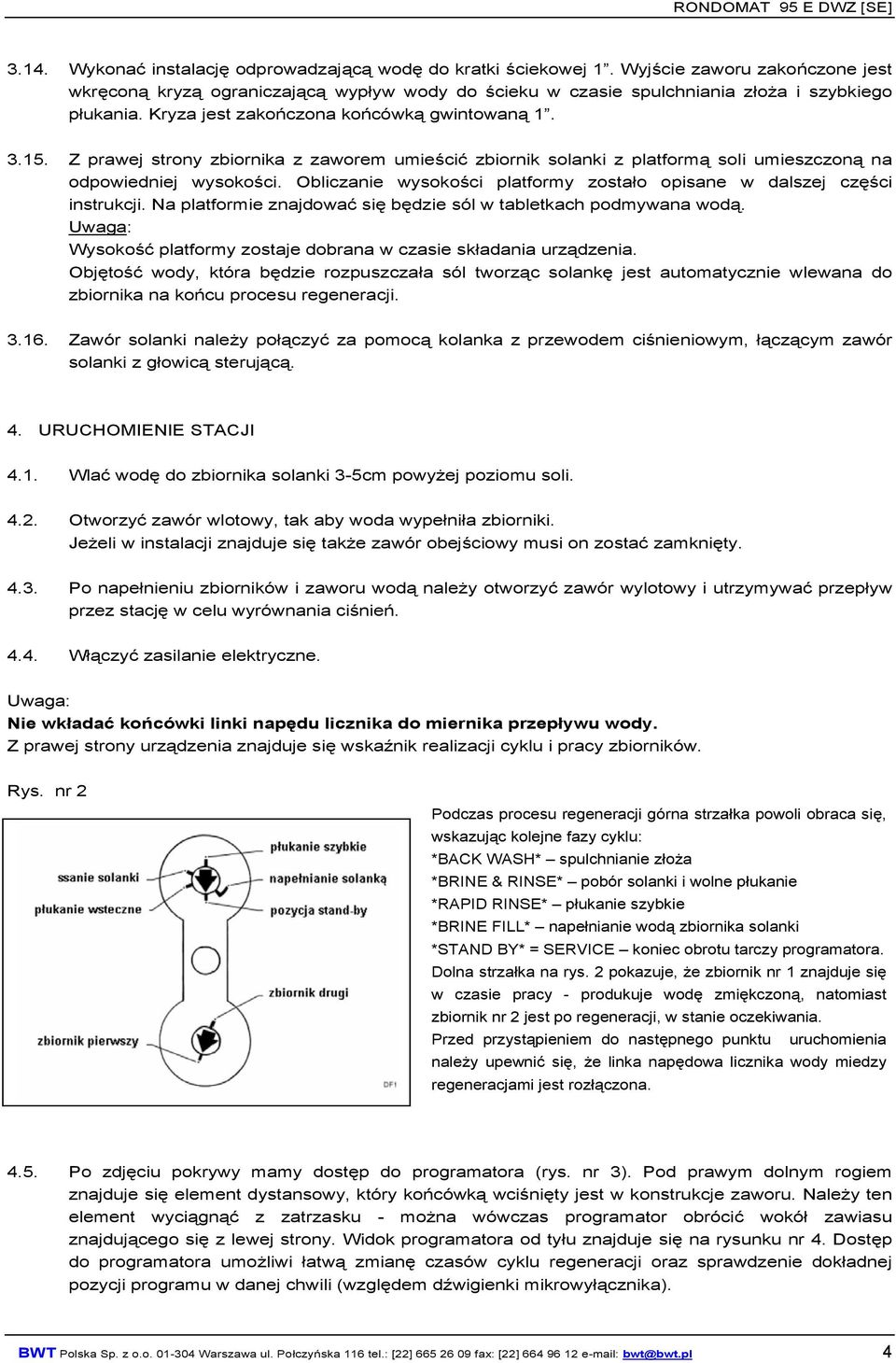

3 3. MONTAŻ STACJI 3.1. Stacja powinna stać na równym i twardym podłożu w pobliżu kratki ściekowej 3.2. Przed wypełnieniem zbiorników masą jonitową należy je najpierw ustawić w odległości ~ 71 cm. Ułatwi to ostateczne prawidłowe ustawienie wypełnionych już masą jonitową kolumn Włożyć przewód środkowy z dolną dyszą do zbiornika tak, aby dolna część umiejscowiła się odpowiednio w zagłębieniu dna Włożyć przewód w zbiornik zaślepić górny jego otwór i wsypać wokół przewodu odpowiednią ilość masy jonitowej Wsunąć górną dyszę w gniazdo zaworu znajdujące się w dolnej jego części i umocować z boku (przez otwory w gwincie) za pomocą blachowkrętów. Jest to zabezpieczenie przed zsunięciem się dyszy w czasie eksploatacji Zdjąć zaślepkę z przewodu środkowego. Wsunąć na przewód zawór wraz z dyszą i wkręcić w gwint zbiornika mocno do oporu. Zawór powinien być wkręcony na zbiornik znajdujący się z prawej strony Uszczelki powinny być smarowane sylikonem Należy zwrócić uwagę na prawidłowe ułożenie uszczelek i środkowe usytuowanie przewodu Przy montażu drugiego zbiornika znajdującego po lewej stronie należy postępować w ten sam sposób: wsypać taką samą ilość masy jonitowej, a w otwór zbiornika wkręcić mocno do oporu łącznik rurowy z wcześniej umocowaną dyszą górną Obrócić zbiornik do pozycji montażowej, zachowując odstęp 71cm miedzy osiami. Należy zwrócić uwagę, aby oznaczenia A i B na zaworze oraz A i B na łączniku rurowym były zwrócone do siebie w linii prostej Połączyć zawór z łącznikiem rurami miedzianymi znajdującymi się w wyposażeniu stacji. Uszczelki smarować sylikonem Wkręcić w otwór wylotowy zaworu /OUT/ - miernik przepływu tak, aby cylindryczny występ - w który po rozruchu stacji zostanie włożona linka napędowa - znajdował się w górnym położeniu Wykonać instalację doprowadzającą wodę do zaworu /IN/ 1 ½ oraz instalację odprowadzającą wodę do miejsca przeznaczenia 1 ½. / za miernikiem/. Przed stacją wmontować ręczny zawór wody surowej, za stacją ręczny zawór wylotowy wody uzdatnionej. W instalacji należy przewidzieć możliwość obejścia, tzw. by pass oraz kranik z ręcznym zaworem za stacją w celu ułatwienia pobierania próbek wody zmiękczonej do badania twardości. BWT Polska Sp. z o.o Warszawa ul. Połczyńska 116 tel.: [22] fax: [22] bwt@bwt.pl 3

4 3.14. Wykonać instalację odprowadzającą wodę do kratki ściekowej 1. Wyjście zaworu zakończone jest wkręconą kryzą ograniczającą wypływ wody do ścieku w czasie spulchniania złoża i szybkiego płukania. Kryza jest zakończona końcówką gwintowaną Z prawej strony zbiornika z zaworem umieścić zbiornik solanki z platformą soli umieszczoną na odpowiedniej wysokości. Obliczanie wysokości platformy zostało opisane w dalszej części instrukcji. Na platformie znajdować się będzie sól w tabletkach podmywana wodą. Uwaga: Wysokość platformy zostaje dobrana w czasie składania urządzenia. Objętość wody, która będzie rozpuszczała sól tworząc solankę jest automatycznie wlewana do zbiornika na końcu procesu regeneracji Zawór solanki należy połączyć za pomocą kolanka z przewodem ciśnieniowym, łączącym zawór solanki z głowicą sterującą. 4. URUCHOMIENIE STACJI 4.1. Wlać wodę do zbiornika solanki 3-5cm powyżej poziomu soli Otworzyć zawór wlotowy, tak aby woda wypełniła zbiorniki. Jeżeli w instalacji znajduje się także zawór obejściowy musi on zostać zamknięty Po napełnieniu zbiorników i zaworu wodą należy otworzyć zawór wylotowy i utrzymywać przepływ przez stację w celu wyrównania ciśnień Włączyć zasilanie elektryczne. Uwaga: Nie wkładać końcówki linki napędu licznika do miernika przepływu wody. Z prawej strony urządzenia znajduje się wskaźnik realizacji cyklu i pracy zbiorników. Rys. nr 2 Podczas procesu regeneracji górna strzałka powoli obraca się, wskazując kolejne fazy cyklu: *BACK WASH* spulchnianie złoża *BRINE & RINSE* pobór solanki i wolne płukanie *RAPID RINSE* płukanie szybkie *BRINE FILL* napełnianie wodą zbiornika solanki *STAND BY* = SERVICE koniec obrotu tarczy programatora. Dolna strzałka na rys. 2 pokazuje, że zbiornik nr 1 znajduje się w czasie pracy - produkuje wodę zmiękczoną, natomiast zbiornik nr 2 jest po regeneracji, w stanie oczekiwania. Przed przystąpieniem do następnego punktu uruchomienia należy upewnić się, że linka napędowa licznika wody miedzy regeneracjami jest rozłączona Po zdjęciu pokrywy mamy dostęp do programatora (rys. nr 3). Pod prawym dolnym rogiem znajduje się element dystansowy, który końcówką wciśnięty jest w konstrukcje zaworu. Należy ten element wyciągnąć z zatrzasku - można wówczas programator obrócić wokół zawiasu znajdującego się z lewej strony. Widok programatora od tyłu znajduje się na rysunku nr 4. Dostęp do programatora umożliwi łatwą zmianę czasów cyklu regeneracji oraz sprawdzenie dokładnej pozycji programu w danej chwili (względem dźwigienki mikrowyłącznika). BWT Polska Sp. z o.o Warszawa ul. Połczyńska 116 tel.: [22] fax: [22] bwt@bwt.pl 4

5 Rys. nr Pokrętło cyklu regeneracji (obrót tylko w prawą stroną). 2. Tarcza licznika przepływu wody. CAPILITY - zdolność jonowymienna złoża, nastawiana w m 3 przepływu wody między kolejnymi regeneracjami Oś kółka zębatego licznika z miernikiem przepływu, przekazującego napęd tarczy za pomocą linki. 4. UWAGA: Przy ręcznym obrocie programatora odłączyć linkę napędową licznika. 5. W celu ręcznego zapoczątkowania programu regeneracji obrócić pokrętło w prawą do położenia BACK WASH spulchnianie złoża Pokrętłem 1 [rys. nr 3] przestawić programator w pozycję BACK WASH - spulchnianie złoża. Pozycja ta osiągnięta jest w momencie, kiedy pierwsze kołeczki tylnej tarczy programatora wcisną dźwigienkę górnego mikrowyłącznika. [Rys. nr 4]. W tym położeniu programatora kółka zębate napędu przestawiają tłoczki zaworu w odpowiednie położenie, w którym nastąpi spulchnienie złoża. Przestawienie tłoczków następuje powoli i nie wolno przestawiać programatora w kolejne położenie zanim napęd tłoczków nie zatrzyma się. Jeżeli w czasie ruchu tłoczków przekręcimy pokrętło 1 w następne położenie to należy powolnym ruchem obracać je dalej o cały obrót i jeszcze raz zapoczątkować położenie spulchnianie złoża W tym położeniu tłoczków woda będzie przepływać przez złoże (w zbiorniku nr 1) od dołu do ścieku, wypychając resztki powietrza. W ten sposób odpowietrza się zbiornik nr 1. Po stwierdzeniu, że do ścieku leci już strumień wody odpowietrzonej należy programator przestawić na kolejne położenia. Kontrolować przy tym należy położenie dźwigienki mikrowyłacznika górnego [rys. nr 4]. Kołeczkami wystającymi z tylnej tarczy programatora należy kolejno zwalniać lub wciskać dźwigienkę górnego mikrowyłącznika. Po każdym przestawieniu pokrętła - zanim przejdziemy do następnego położenia poczekać aż mechanizm napędowy zatrzyma się Po skończeniu obrotu znowu ustawić pokrętło programatora w pozycji spulchnianie złoża. W tym położeniu odpowietrza się zbiornik nr Przestawić pokrętło przez kolejne położenia jak w punkcie poprzednim do poz. SERVICE. W tym położeniu jak na rys. 4 końcówka dźwigienki mikrowyłącznika dolnego musi znajdować się w półkolistym wybraniu na obwodzie tarczy. Nadal nie należy podłączać linki napędowej Wyłączyć zasilanie elektryczne. BWT Polska Sp. z o.o Warszawa ul. Połczyńska 116 tel.: [22] fax: [22] bwt@bwt.pl 5

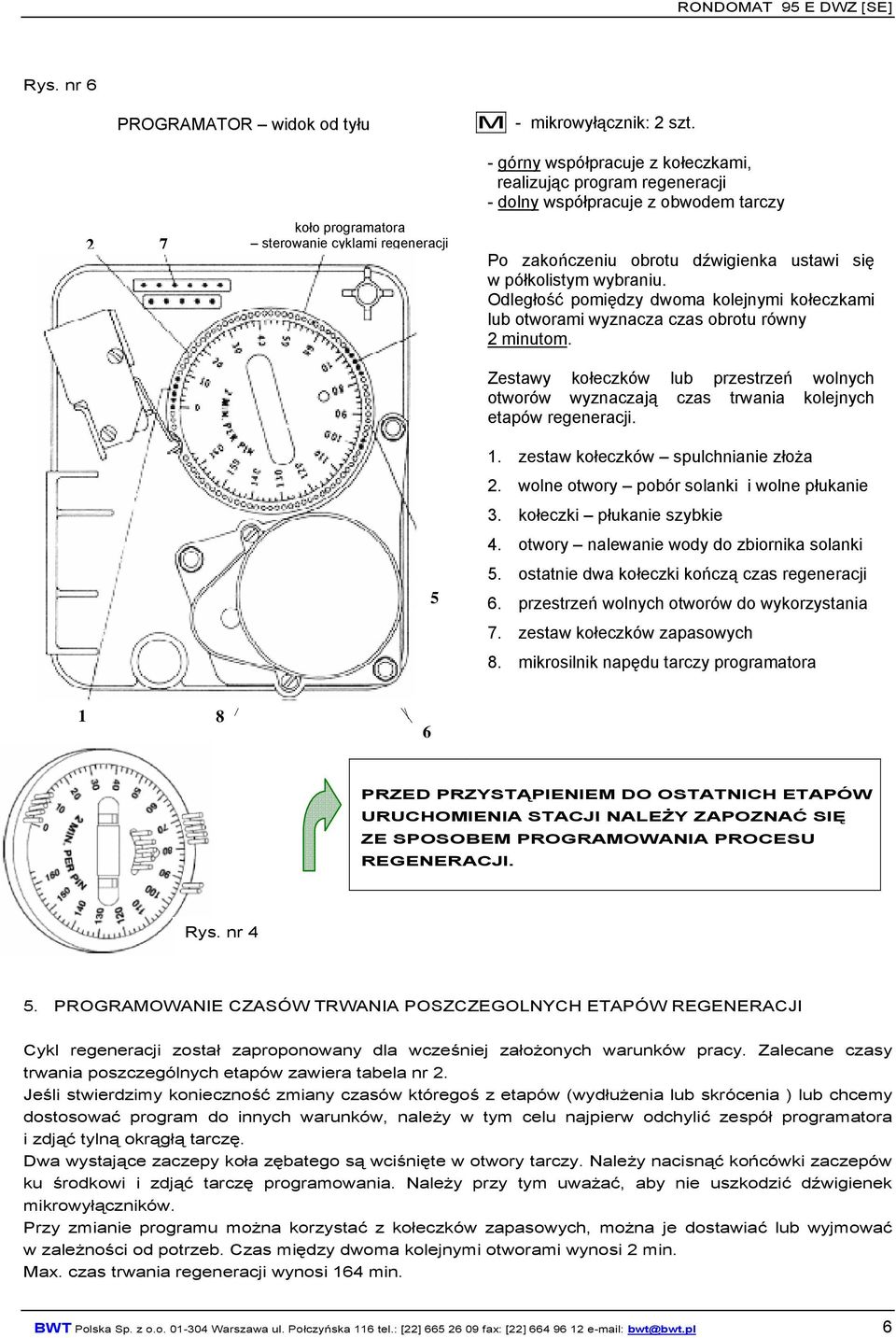

6 Rys. nr 6 PROGRAMATOR widok od tyłu M - mikrowyłącznik: 2 szt. M 2 7 koło programatora sterowanie cyklami regeneracji górny współpracuje z kołeczkami, realizując program regeneracji - dolny współpracuje z obwodem tarczy Po zakończeniu obrotu dźwigienka ustawi się w półkolistym wybraniu. Odległość pomiędzy dwoma kolejnymi kołeczkami lub otworami wyznacza czas obrotu równy 2 minutom. Zestawy kołeczków lub przestrzeń wolnych otworów wyznaczają czas trwania kolejnych etapów regeneracji. 1. zestaw kołeczków spulchnianie złoża 2. wolne otwory pobór solanki i wolne płukanie 3. kołeczki płukanie szybkie 4. otwory nalewanie wody do zbiornika solanki 5. ostatnie dwa kołeczki kończą czas regeneracji 6. przestrzeń wolnych otworów do wykorzystania 7. zestaw kołeczków zapasowych 8. mikrosilnik napędu tarczy programatora PRZED PRZYSTĄPIENIEM DO OSTATNICH ETAPÓW URUCHOMIENIA STACJI NALEŻY ZAPOZNAĆ SIĘ ZE SPOSOBEM PROGRAMOWANIA PROCESU REGENERACJI. Rys. nr 4 5. PROGRAMOWANIE CZASÓW TRWANIA POSZCZEGOLNYCH ETAPÓW REGENERACJI Cykl regeneracji został zaproponowany dla wcześniej założonych warunków pracy. Zalecane czasy trwania poszczególnych etapów zawiera tabela nr 2. Jeśli stwierdzimy konieczność zmiany czasów któregoś z etapów (wydłużenia lub skrócenia ) lub chcemy dostosować program do innych warunków, należy w tym celu najpierw odchylić zespół programatora i zdjąć tylną okrągłą tarczę. Dwa wystające zaczepy koła zębatego są wciśnięte w otwory tarczy. Należy nacisnąć końcówki zaczepów ku środkowi i zdjąć tarczę programowania. Należy przy tym uważać, aby nie uszkodzić dźwigienek mikrowyłączników. Przy zmianie programu można korzystać z kołeczków zapasowych, można je dostawiać lub wyjmować w zależności od potrzeb. Czas między dwoma kolejnymi otworami wynosi 2 min. Max. czas trwania regeneracji wynosi 164 min. BWT Polska Sp. z o.o Warszawa ul. Połczyńska 116 tel.: [22] fax: [22] bwt@bwt.pl 6

7 Ostatnie dwa kołeczki kończą regenerację, programator obraca się dalej do pozycji service (jeżeli czas regeneracji był krótszy niż 164 min.) Przy programowaniu należy pamiętać, że czas poboru solanki i wolnego płukania musi być dostatecznie długi, aby po wyssaniu solanki nastąpiło właściwe płukanie wolne. Zespół poboru solanki w zaworze ma kryzę ograniczającą prędkość napełniania zbiornika (zgodnie z tabelą nr 2). Prędkość poboru solanki wyznacza z kolei inżektor. Przepływająca przez niego woda ssie strumień solanki. Prędkość poboru solanki wyznacza wykres nr 1. Prędkość strumienia ssącego solankę wyznaczyć można z wykresu nr 2 - z tą samą prędkością odbywa się płukanie wolne. W czasie spulchniania złoża woda przepływa do ścieku z prędkością wyznaczoną przez kryzę nakręconą na wylotowym króćcu zaworu, zapewniając prawidłową ekspansję złoża. Z taką samą prędkością płynie woda do ścieku w czasie płukania szybkiego. 5.1 Obliczanie objętości solanki biorącej udział w regeneracji oraz wysokości platformy soli 1. W zbiorniku znajduje się 150 l masy jonitowej przy założeniu, że do regeneracji użyjemy 160 g soli na 1 litr żywicy, ilość soli biorącej udział w procesie regeneracji możemy obliczyć w następujący sposób: 150 x 0,160 = 24 kg soli Następnie można obliczyć ilość solanki czyli roztworu nasyconego soli, która będzie zassana: 24 : 0,35 = 69 l Oznacza to, że do zbiornika solanki będzie automatycznie nalane 69 l wody, które rozpuści w sobie 24 kg soli (do pełnego nasycenia). Jeżeli na platformie znajduje się większa ilość soli - np. 100 kg to pozostałe 76 kg nie rozpuści się lecz będzie brało udział w kolejnych regeneracjach. 2. Na zaworze mamy umieszczoną kryzę, której prędkość nalewania wynosi 2 gal/min: 1 galon = 3,8 l 3,8 x 2 = 7,6 l/min oznacza to, że 69 litrów wody zostanie nalane w ciągu 10 min : 69 : 7,6 = 9,08 ~ 10 min Ten czas nalewania należy uwzględnić przy programowaniu. (10 min = 5 otworów na tarczy programatora). 3. Zbiornik solanki ma średnicę 69 cm - jego przekrój poprzeczny wyniesie: 34,5 x 34,5 x 3,14 = cm 2 Wysokość słupa wody, która będzie nalana wynosi: : = 18,46 ~ 20 cm W związku z tym należy umieścić w zbiorniku na odpowiedniej wysokości platformę soli, biorąc pod uwagę, że na dnie zostanie słup wody o wysokości 6cm, która to woda nie będzie brała czynnego udział w regeneracji (nie zostanie wyssana). Poziom wody po nalaniu musi być nad platformą 3 5 cm. Wysokość platformy = = 22 cm BWT Polska Sp. z o.o Warszawa ul. Połczyńska 116 tel.: [22] fax: [22] bwt@bwt.pl 7

8 Tabela nr 2. Zalecane czasy trwania poszczególnych etapów regeneracji przy założeniu dawki soli 0,160 kg na litr żywicy: Średnica zbiornika Objętość żywicy Prędkość spulchniania GPM [l/min] [min] Czas spulchniani a Typ inżektora Czas poboru solanki i wolnego płukania (min) 2,4 bar 3,5 bar 4,1 bar Czas płukania szybkiego Prędkość napełniania zbiornika solanki Czas napełniania zbiornika solanki [min] GPM [l/min] [min] [l] 16" , ,2 4, " ,0 10 4C , " ,6 10 4C , " C , Obliczanie objętości wody miedzy kolejnymi regeneracjami W zależności od dawki soli zmienia się zdolność jonowymienna złoża. Zdolność wymienna pozwala obliczyć objętość wody, która może przepłynąć przez złoże miedzy kolejnymi regeneracjami - w zależności od twardości wody surowej. Tabela nr 3. Zdolność wymienna złoża przy zastosowaniu dawki soli 160 g na litr żywicy: Średnica zbiornika Objętość żywicy Zdolność jonowymienna w val 16" " " " Jeżeli w zbiorniku znajduje się 150 l złoża przy zastosowaniu dawki soli 0,160 kg soli na 1 litr żywicy: 150 x 1,15 = 172,5 ~ 172 W naszym przypadku: średnica zbiornika 16", dawka soli 160 g na litr żywicy. 1. SPULCHNIANIE ZŁOŻA 38 l/min x 10 min = 380 l 2. POBÓR SOLANKI NA PŁUKANIE WOLNE W tej fazie regeneracji strumień wody przepływa przez inżektor z prędkością płukanie wolne przez 44 min. Z wykresu nr 2 dla inżektora 4C i ciśnienia wody dolotowej 3,5 bar = 50 psi odczytujemy prędkość równą 1,85 GPM ( gal/min). 1,85 x 3,8 = 7,03 ~ 7 l/min Objętość wody = 7 l/min x 44 min = 308 l BWT Polska Sp. z o.o Warszawa ul. Połczyńska 116 tel.: [22] fax: [22] bwt@bwt.pl 8

9 Ponieważ w pierwszej fazie przepływu strumień ssie solankę, która również przepłynie przez złoże do ścieku musimy tu dodać objętość solanki. Objętość solanki = 69 l. (Ta objętość wody będzie automatycznie nalana w końcowym etapie regeneracji). 3. PŁUKANIE SZYBKIE Prędkość przepływu wody i czas płukania szybkiego są takie same, jak przy spulchnianiu złoża (przepływ tą samą kryzą). Objętość wody 38 l/min x 10 min = 380 l Całkowita objętość wody = l ~ 1,1 m 3 Ponieważ właściwa regeneracja zacznie się dopiero po 18 min od czasu zadziałania mechanizmu zegarowego, należy objętość wody między regeneracjami zmniejszyć o 18-min. przepływ przez stację. Przy nominalnej wydajności stacji np. 6 m 3 /h należy uwzględnić przepływ: 6000 : 60 x 18 = l = 1,8 m 3 Jeżeli zdolność wymienna złoża pozwala na przepłynięcie 35 m 3 wody między regeneracjami, to należy od tej objętości odjąć 2,9 m 3 ~ 3 m 3 czyli na tarczy programatora należy ustawić 32 m 3. WYKRES NR 1 T y p i n ż e k t o r a Ciśnienie wody zasilającej (PSIG) Prędkość ssania (odnosi się do wody gal/min) WYKRES NR 2 T y p i n ż e k t o r a Ciśnienie wody zasilającej (PSIG) Prędkość przepływu wody w czasie wolnego płukania (gal/min) BWT Polska Sp. z o.o Warszawa ul. Połczyńska 116 tel.: [22] fax: [22] bwt@bwt.pl 9

10 6. NASTAWIENIE OBJĘTOŚCI WODY MIĘDZY KOLEJNYMI REGENERACJAMI Rys. nr 4 Programator W celu zaprogramowania obliczonej objętości wody należy podnieść tarczę licznika wody i obrócić tak, aby liczba ( w tym przypadku 32 ) znalazła się naprzeciw strzałki (CAPACITY) oraz białej kropki znajdującej się na obrzeżu koła zębatego. Tarcza posiada podziałkę na całym obwodzie od m WŁĄCZENIE DO EKSPLOATACJI 7.1. Po ustawieniu programatora należy wcisnąć końcówkę linki napędowej w otwór miernika przepływu 7.2. Sprawdzić czy zawór dolotowy i wylotowy są otwarte. Jeżeli stacja posiada zawór obejściowy, powinien być on zamknięty Włączyć zasilanie elektryczne 7.4. Wsypać sól do zbiornika solanki STACJA JEST GOTOWA DO EKSPLOATACJI 8. SPRAWDZANIE CYKLU REGENERACJI Przed wsypaniem soli można sprawdzić proces przeboegu regeneracji w obu kolumnach. W tym celu należy odłączyć linkę napędową od miernika przepływu, następnie odchylić zespół programatora i kontrolując położenie dźwigienki mikrowyłącznika przesuwać tłoczki w kolejne położenia - sprawdzając prawidłowość przebiegu procesu: - spulchnianie: sprawdzić (przez krótki okres), czy woda płynie do ścieku i czy układ jest odpowietrzony - pobór solanki: wyssać całą objętość zbiornika (na dnie powinno zostać 5-6 cm wody) - płukanie szybkie - napełnianie zbiornika solanki Po napełnieniu poziom wody powinien osiągnąć 3-5 cm powyżej platformy. Można tu wprowadzić korektę czasu nalewania, dodając lub odejmując pin na tarczy programowania lub skorygować wysokość platformy. Należy przy tym wziąć pod uwagę, że zawór pływakowy jest dodatkowym zabezpieczeniem. Następnie obrócić pokrętło programatora ponownie w pozycję spulchnianie i sprawdzić w ten sposób prawidłowość procesu regeneracji w drugiej kolumnie. Przestawić programator w poz. SERVICE. Włączyć końcówkę linki napędu. Wsypać sól do zbiornika solanki. 9. PRZYCZYNY POJAWIENIA SIĘ TWARDEJ WODY NA WYJŚCIU I SPOSÓB ICH USUWANIA 9.1. Nie zamknięty zawór obejściowy stacji Brak soli w zbiorniku solanki Przekroczona zdolność wymienna złoża (zbyt duża objętość złoża miedzy regeneracjami ). Sprawdzić obliczenia dot. zdolności jonowymiennej uwzględniając zastosowaną dawkę soli Nie zachodzi proces regeneracji. BWT Polska Sp. z o.o Warszawa ul. Połczyńska 116 tel.: [22] fax: [22] bwt@bwt.pl 10

11 Sprawdzić, czy tarcza licznika po obrocie o nastawioną wartość rozpoczyna program regeneracji. Po odłączeniu linki od miernika przepływu można obracać ją ręcznie. W końcowej fazie obrotu tarcza licznika musi rozpocząć obrót tarczy programatora. Obrót tarczy rozpoczyna pracę mikrosilnika programu. Po zainicjowaniu programu tarcza wraca do początkowego położenia Niewłaściwy pobór solanki. Należy sprawdzić czy nie jest zanieczyszczony inżektor lub filtr siatkowy w zespole inżektora (rys. nr 16). Należy również sprawdzić drożność układu poboru solanki oraz przepływ wody do ścieku. Opory przepływu spowodowane zanieczyszczeniami mogą wydłużać czas poboru solanki, skracając w ten sposób czas wolnego płukania Niewłaściwe napełnianie zbiornika solanki wodą. Sprawdzić czas napełniania i objętość wody, a w razie zakłóceń drożność układu nalewania Przecieki połączeń przewodu środkowego z dolną częścią zaworu głównego lub pęknięcie przewodu środkowego Niewłaściwe ustawienie czasów cyklu na tarczy programatora. Sprawdzić zgodność z tabelą nr Napęd z turbinki miernika przepływu do licznika przekazywany nierównomiernie (w sposób niestały). Obserwować stałość przekazu napędu małego kółeczka 22 na tarczę zębatą 10 (rys. nr 19). Sprawdzić również czy do turbinki miernika przepływu nie dostały się zanieczyszczenia powodujące niestałość wskazań. Dołączone rysunki poszczególnych zespołów zaworu zmiękczacza pozwolą na określenie części zamiennej, która mogła ulec uszkodzeniu. Wskazanie numeru rysunku oraz numeru części pozwoli na zamówienie właściwego elementu. Opis na rysunkach dotyczy głównie elementów pozwalających zrozumieć zasadę działania zespołu. ZESTAW ZAWORU STERUJĄCEGO TYP 9500 Rys. nr 7 BWT Polska Sp. z o.o Warszawa ul. Połczyńska 116 tel.: [22] fax: [22] bwt@bwt.pl 11

12 Zestaw zaworu sterującego, typ 9500 specyfikacja Numer Ilość Numer seryjny Opis Korpus zaworu 9500 NTP, podstawa mechaniczna NIP Korpus zaworu 9500 NTP, podstawa mechaniczna, niklowana płyta Korpus zaworu 9500 BPS/metryczny, podstawa mechaniczna NIP Korpus zaworu 9500 BSP/ metryczny, podstawa mechaniczna, niklowana płyta XX Zestaw inżektora (sprawdzić kody w poniższej tabeli) XX Zestaw inżektora (sprawdzić kody w poniższej tabeli) inżektor numer Niebieski 2 02 Żółty #3 03 Zielony #4 04 Biały # Zestaw górny uszczelek i przekładek Zestaw górny uszczelek i przekładek, gorąca woda Zestaw górny uszczelek i przekładek, silikonowy Zestaw górnego tłoka Zestaw górnego tłoka, gorąca woda Zestaw dolnego tłoka Zestaw dolnego tłoka, gorąca woda Zestaw dolny uszczelek i przekładek Zestaw dolny uszczelek i przekładek, gorąca woda Zestaw dolny uszczelek i przekładek, silikonowy o-ring, o-ring, Korek o-ring, Korek Śruba, podkładka, 1-24 x ⅜ Śruba, M5-40, metryczny Nie pokazano Uszczelki I podkładki narzędzia Zestaw przekładki ściągacza BWT Polska Sp. z o.o Warszawa ul. Połczyńska 116 tel.: [22] fax: [22] bwt@bwt.pl 12

13 SYSTEM ZAWORU SOLANKI (seria 1600, 1700) Rys. nr 8 Numer Ilość Numer seryjny Opis Wspornik, zawór solanki Seria Śruba do wspornika zaworu solanki Zestaw zaworu solanki, 0.25 gpm Zestaw zaworu solanki, 0.50 gpm Zestaw zaworu solanki, 1.00 gpm Zestaw zaworu solanki, pusty 60037HW Zestaw zaworu solanki, gorąca woda 3A Zestaw sterujący przepływem solanki, 0.25 gpm Zestaw sterujący przepływem solanki, 0.50 gpm Zestaw sterujący przepływem solanki, 1.00 gpm 4 1 Rurka, zawór solanki 5 1 Zestaw nasadek Wspornik, zawór solanki Seria Śruba do wspornika zaworu solanki Nakrętki do rurki Rurka, zawór solanki Zestaw zaworu solanki, pusty Zestaw zaworu solanki, 1.0 gp Zestaw zaworu solanki, 1.2 gpm Zestaw zaworu solanki, 1.5 gpm Zestaw zaworu solanki, 2.0 gpm Zestaw zaworu solanki, 2.4 gpm Zestaw zaworu solanki, 3.0 gpm Zestaw zaworu solanki, 3.5 gpm Zestaw zaworu solanki, 4.0 gpm BWT Polska Sp. z o.o Warszawa ul. Połczyńska 116 tel.: [22] fax: [22] bwt@bwt.pl 13

14 ZESTAW DRUGIEGO ZBIORNIKA Rys. nr 9 BWT Polska Sp. z o.o Warszawa ul. Połczyńska 116 tel.: [22] fax: [22] bwt@bwt.pl 14

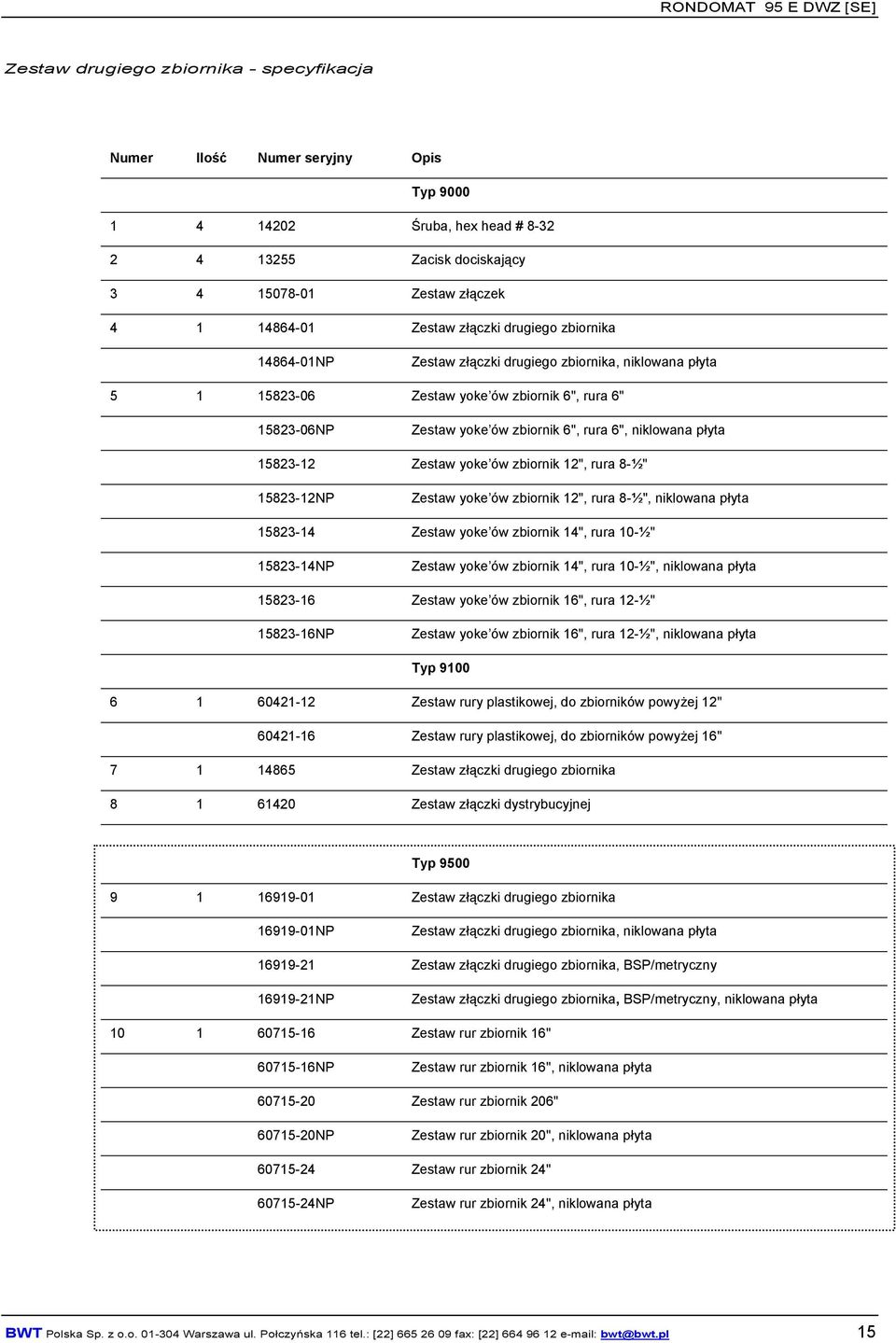

15 Zestaw drugiego zbiornika - specyfikacja Numer Ilość Numer seryjny Opis Typ Śruba, hex head # Zacisk dociskający Zestaw złączek Zestaw złączki drugiego zbiornika NP Zestaw złączki drugiego zbiornika, niklowana płyta Zestaw yoke ów zbiornik 6", rura 6" NP Zestaw yoke ów zbiornik 6", rura 6", niklowana płyta Zestaw yoke ów zbiornik 12", rura 8-½" NP Zestaw yoke ów zbiornik 12", rura 8-½", niklowana płyta Zestaw yoke ów zbiornik 14", rura 10-½" NP Zestaw yoke ów zbiornik 14", rura 10-½", niklowana płyta Zestaw yoke ów zbiornik 16", rura 12-½" NP Zestaw yoke ów zbiornik 16", rura 12-½", niklowana płyta Typ Zestaw rury plastikowej, do zbiorników powyżej 12" Zestaw rury plastikowej, do zbiorników powyżej 16" Zestaw złączki drugiego zbiornika Zestaw złączki dystrybucyjnej Typ Zestaw złączki drugiego zbiornika NP Zestaw złączki drugiego zbiornika, niklowana płyta Zestaw złączki drugiego zbiornika, BSP/metryczny NP Zestaw złączki drugiego zbiornika, BSP/metryczny, niklowana płyta Zestaw rur zbiornik 16" NP Zestaw rur zbiornik 16", niklowana płyta Zestaw rur zbiornik 206" NP Zestaw rur zbiornik 20", niklowana płyta Zestaw rur zbiornik 24" NP Zestaw rur zbiornik 24", niklowana płyta BWT Polska Sp. z o.o Warszawa ul. Połczyńska 116 tel.: [22] fax: [22] bwt@bwt.pl 15

16 GŁOWICA STERUJĄCA Rys. nr 10 BWT Polska Sp. z o.o Warszawa ul. Połczyńska 116 tel.: [22] fax: [22] bwt@bwt.pl 16

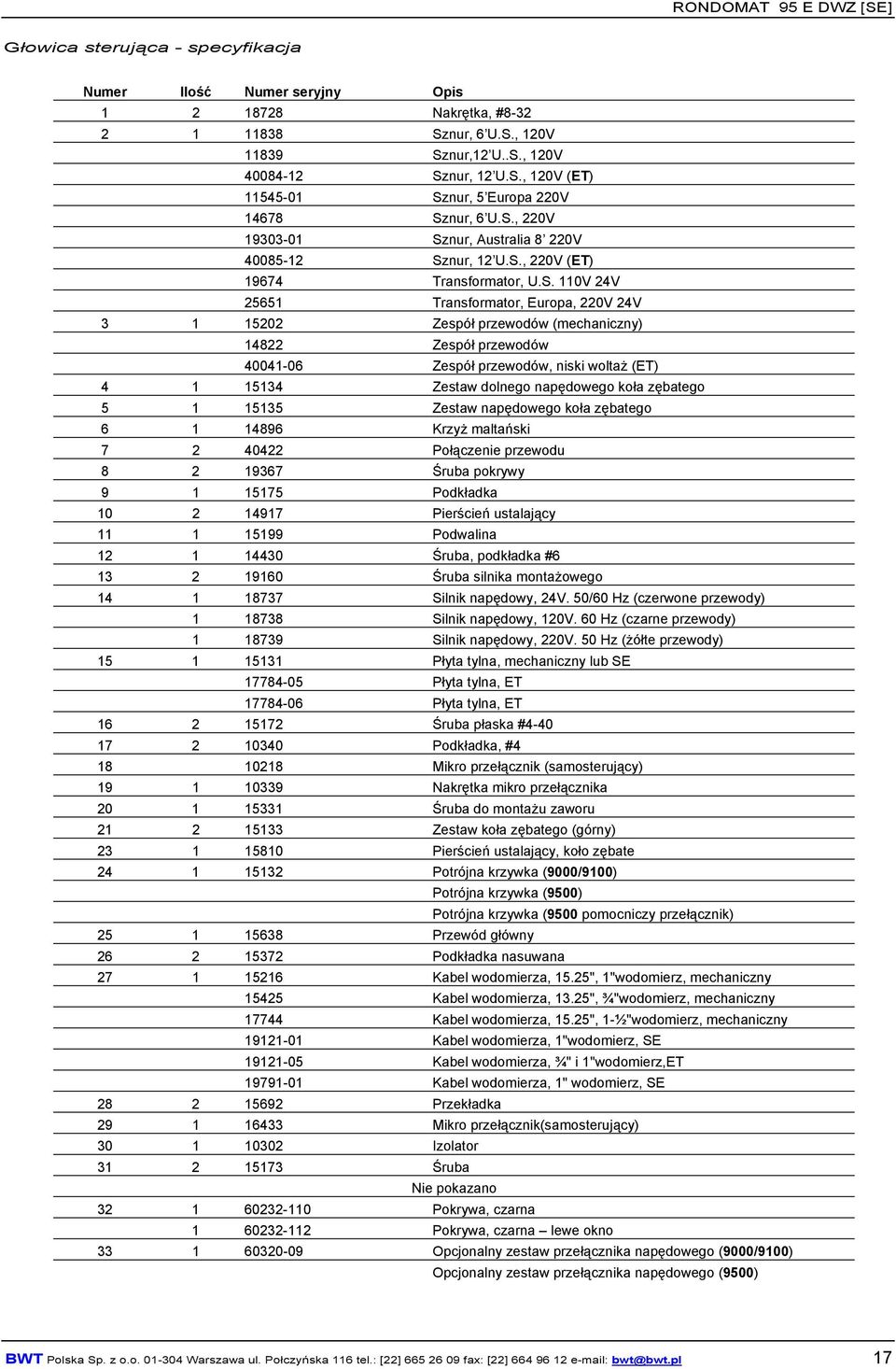

17 Głowica sterująca - specyfikacja Numer Ilość Numer seryjny Opis Nakrętka, # Sznur, 6 U.S., 120V Sznur,12 U..S., 120V Sznur, 12 U.S., 120V (ET) Sznur, 5 Europa 220V Sznur, 6 U.S., 220V Sznur, Australia 8 220V Sznur, 12 U.S., 220V (ET) Transformator, U.S. 110V 24V Transformator, Europa, 220V 24V Zespół przewodów (mechaniczny) Zespół przewodów Zespół przewodów, niski woltaż (ET) Zestaw dolnego napędowego koła zębatego Zestaw napędowego koła zębatego Krzyż maltański Połączenie przewodu Śruba pokrywy Podkładka Pierścień ustalający Podwalina Śruba, podkładka # Śruba silnika montażowego Silnik napędowy, 24V. 50/60 Hz (czerwone przewody) Silnik napędowy, 120V. 60 Hz (czarne przewody) Silnik napędowy, 220V. 50 Hz (żółte przewody) Płyta tylna, mechaniczny lub SE Płyta tylna, ET Płyta tylna, ET Śruba płaska # Podkładka, # Mikro przełącznik (samosterujący) Nakrętka mikro przełącznika Śruba do montażu zaworu Zestaw koła zębatego (górny) Pierścień ustalający, koło zębate Potrójna krzywka (9000/9100) Potrójna krzywka (9500) Potrójna krzywka (9500 pomocniczy przełącznik) Przewód główny Podkładka nasuwana Kabel wodomierza, 15.25", 1"wodomierz, mechaniczny Kabel wodomierza, 13.25", ¾"wodomierz, mechaniczny Kabel wodomierza, 15.25", 1-½"wodomierz, mechaniczny Kabel wodomierza, 1"wodomierz, SE Kabel wodomierza, ¾" i 1"wodomierz,ET Kabel wodomierza, 1" wodomierz, SE Przekładka Mikro przełącznik(samosterujący) Izolator Śruba Nie pokazano Pokrywa, czarna Pokrywa, czarna lewe okno Opcjonalny zestaw przełącznika napędowego (9000/9100) Opcjonalny zestaw przełącznika napędowego (9500) BWT Polska Sp. z o.o Warszawa ul. Połczyńska 116 tel.: [22] fax: [22] bwt@bwt.pl 17

18 ZESTAW WODOMIERZA Rys. nr 11 BWT Polska Sp. z o.o Warszawa ul. Połczyńska 116 tel.: [22] fax: [22] bwt@bwt.pl 18

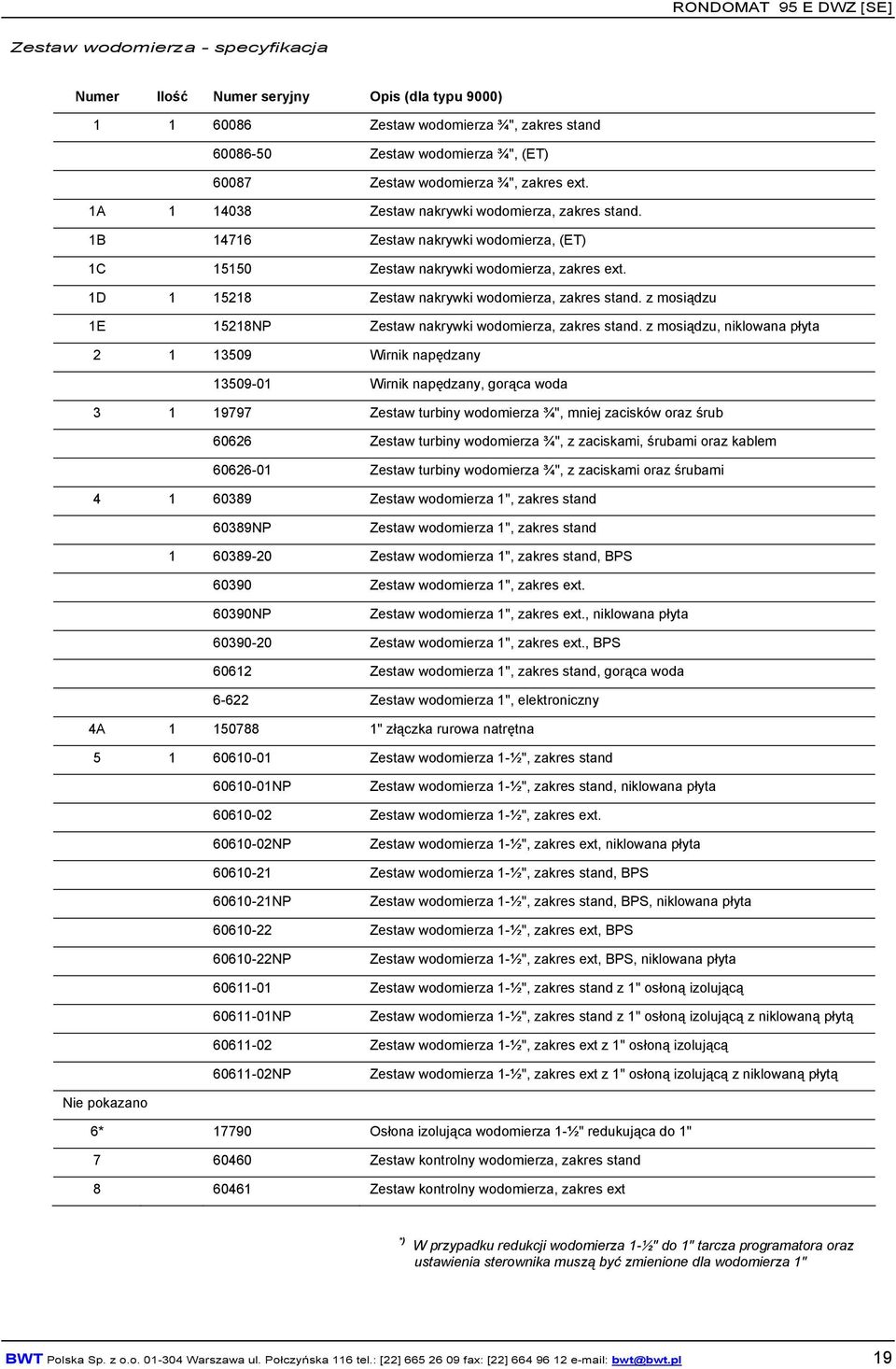

19 Zestaw wodomierza - specyfikacja Numer Ilość Numer seryjny Opis (dla typu 9000) Zestaw wodomierza ¾", zakres stand Zestaw wodomierza ¾", (ET) Zestaw wodomierza ¾", zakres ext. 1A Zestaw nakrywki wodomierza, zakres stand. 1B Zestaw nakrywki wodomierza, (ET) 1C Zestaw nakrywki wodomierza, zakres ext. 1D Zestaw nakrywki wodomierza, zakres stand. z mosiądzu 1E 15218NP Zestaw nakrywki wodomierza, zakres stand. z mosiądzu, niklowana płyta Wirnik napędzany Wirnik napędzany, gorąca woda Zestaw turbiny wodomierza ¾", mniej zacisków oraz śrub Zestaw turbiny wodomierza ¾", z zaciskami, śrubami oraz kablem Zestaw turbiny wodomierza ¾", z zaciskami oraz śrubami Zestaw wodomierza 1", zakres stand 60389NP Zestaw wodomierza 1", zakres stand Zestaw wodomierza 1", zakres stand, BPS Zestaw wodomierza 1", zakres ext NP Zestaw wodomierza 1", zakres ext., niklowana płyta Zestaw wodomierza 1", zakres ext., BPS Zestaw wodomierza 1", zakres stand, gorąca woda Zestaw wodomierza 1", elektroniczny 4A " złączka rurowa natrętna Zestaw wodomierza 1-½", zakres stand NP Zestaw wodomierza 1-½", zakres stand, niklowana płyta Zestaw wodomierza 1-½", zakres ext NP Zestaw wodomierza 1-½", zakres ext, niklowana płyta Zestaw wodomierza 1-½", zakres stand, BPS NP Zestaw wodomierza 1-½", zakres stand, BPS, niklowana płyta Zestaw wodomierza 1-½", zakres ext, BPS NP Zestaw wodomierza 1-½", zakres ext, BPS, niklowana płyta Zestaw wodomierza 1-½", zakres stand z 1" osłoną izolującą NP Zestaw wodomierza 1-½", zakres stand z 1" osłoną izolującą z niklowaną płytą Zestaw wodomierza 1-½", zakres ext z 1" osłoną izolującą NP Zestaw wodomierza 1-½", zakres ext z 1" osłoną izolującą z niklowaną płytą Nie pokazano 6* Osłona izolująca wodomierza 1-½" redukująca do 1" Zestaw kontrolny wodomierza, zakres stand Zestaw kontrolny wodomierza, zakres ext *) W przypadku redukcji wodomierza 1-½" do 1" tarcza programatora oraz ustawienia sterownika muszą być zmienione dla wodomierza 1" BWT Polska Sp. z o.o Warszawa ul. Połczyńska 116 tel.: [22] fax: [22] bwt@bwt.pl 19

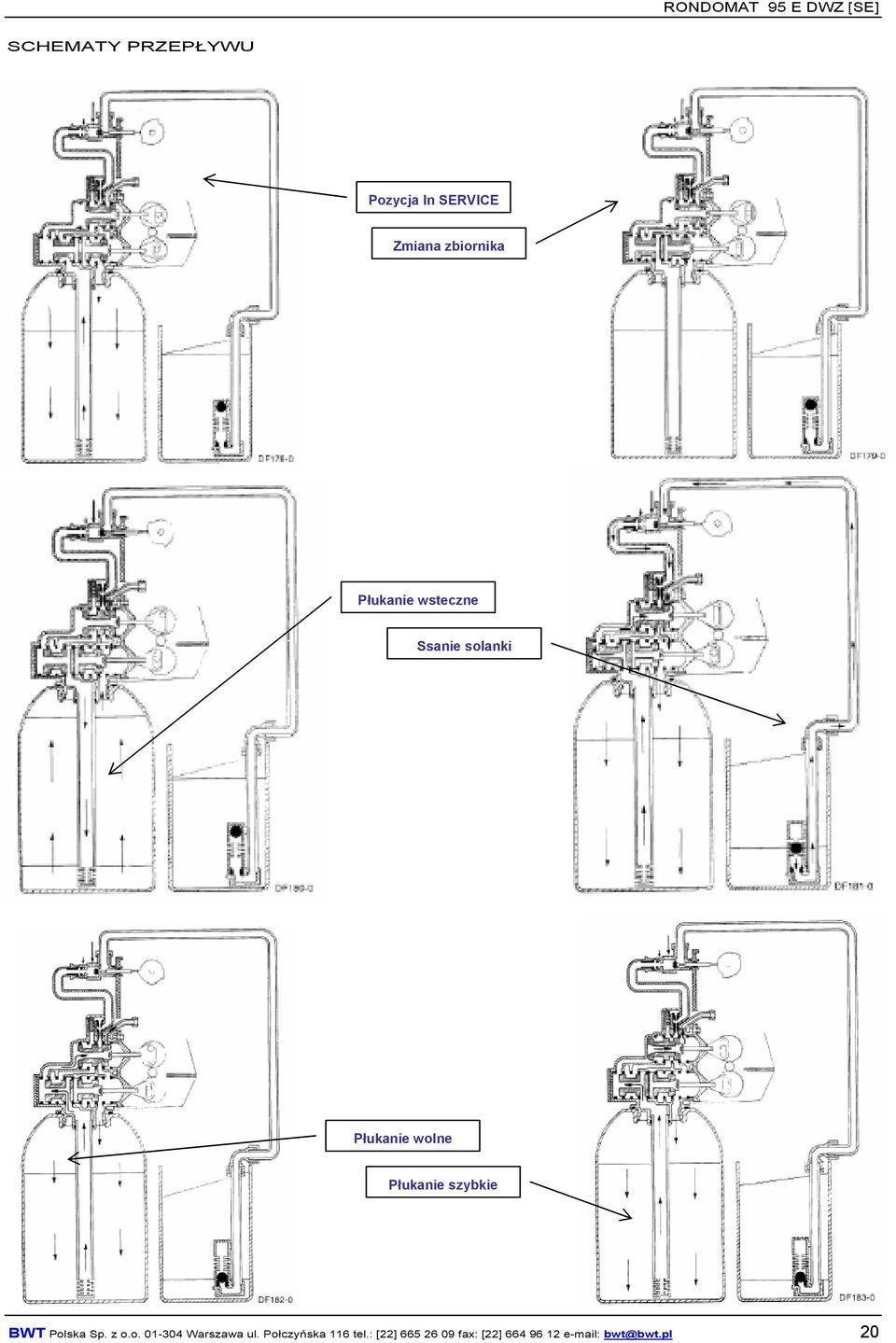

20 SCHEMATY PRZEPŁYWU Pozycja In SERVICE Zmiana zbiornika Płukanie wsteczne Ssanie solanki Płukanie wolne Płukanie szybkie BWT Polska Sp. z o.o Warszawa ul. Połczyńska 116 tel.: [22] fax: [22] bwt@bwt.pl 20

21 Napełnianie zbiornika solanki Pozycja In Sevice BWT Polska Sp. z o.o Warszawa ul. Połczyńska 116 tel.: [22] fax: [22] bwt@bwt.pl 21

22 ZAKŁÓCENIA, USTERKI PROBLEM Urządzenie nie dostarcza wody Twarda woda Urządzenie zużywa zbyt dużo środka regenerującego Niskie ciśnienie wody Strata minerałów na linii ścieków PRAWDOPODOBNA PRZYCZYNA Wadliwa instalacja elektryczna Wadliwy zegar Otwarty zawór Brak środka regeneracyjnego w zbiorniku Zatkana osłona inżektora Niedostateczny przepływ wody w zbiorniku solankowym Problemy ze zbiornikiem gorącej wody Nieszczelność przewodu dystrybuującego Nieszczelność wewnętrznego zaworu Niewłaściwe ustawienie ilości środka regenerującego Nadmiar wody w zbiorniku solanki Nagromadzenie się żelaza w przewodach doprowadzających do mieszalnika Nagromadzenie się żelaza w mieszalniku Otwór wlotowy zatkany przez obce materiały (np. pozostałe w wyniku robót instalacyjnych) Powietrze w systemie wodnym Zbyt duży odpływ linii ścieków ze zbiornika USUNIĘCIE Sprawdzić instalację elektryczną Wymienić zegar Zamknąć zawór Uzupełnić środek regeneracyjny i utrzymywać jego poziom ponad poziomem wody Wyczyścić osłonę inżektora Sprawdzić czas wytwarzania solanki w zbiorniku solankowym lub wyczyścić odpływ ze zbiornika Wielokrotnie przepłukać zbiornik gorącej wody Upewnić się, czy przewód nie jest pęknięty Wymienić uszczelkę i przekładki oraz zawór Sprawdzić zużycie i ustawienie środka regenerującego zobacz problem dotyczący nadmiaru wody w zbiorniku solanki Wyczyścić przewody doprowadzające wodę Wyczyścić mieszalnik, dodać mineralnego środka czyszczącego do podkładu mineralnego, zwiększyć częstotliwość regeneracji Zdjąć tłoki i wyczyścić regulator Upewnić się, że system jest właściwie odpowietrzany Sprawdzić, czy wielkość odpływu jest właściwie dobrana do zbiornika minerałów Żelazo w wodzie uzdatnionej Zużycie podkładu mineralnego Sprawdzić płukanie wsteczne, ssanie solanki i wypełnienie solanki w zbiorniku solankowym Zwiększyć częstotliwość regeneracji Nadmiar wody w zbiorniku solanki Urządzenie nie wykonuje ssania solanki Zatkany przewód odprowadzający linię ścieków Zatkany system inżektora Sterownik nie działa Obcy materiał w zaworze solanki Spadek mocy przy napełnianiu solanką Zatkany przewód odprowadzenia ścieków Zatkany inżektor Zatkana osłona inżektora Zbyt niskie ciśnienie Nieszczelność wewnętrznego regulatora Sprawdzić przepływ Wyczyścić inżektor i osłonę Wymienić sterownik. Wymienić gniazdo zaworu solanki i wyczyścić zawór Sprawdzić zasilanie Wyczyścić przewód Wyczyścić inżektor Wyczyścić osłonę inżektora Zwiększyć ciśnienie do 25 psi min Wymienić uszczelkę i przekładki oraz zawór Ciągłe sterowanie cyklami Awaria lub zwarcie wyłącznika Sprawdzić, czy wyłącznik lub sterownik nie są popsute - ewentualnie wymienić je na nowe Ciągły przepływ solanki Nieprawidłowe ustawienie zaworu Obce materiały w regulatorze Nieszczelność regulatora Sprawdzić ustawienie sterownika i regulatora, ewentualnie wymienić zamontowaną głowicę Wymienić zamontowaną głowicę i zbadać średnicę otworu. Usunąć obce materiały i sprawdzić regulator w różnych ustawieniach regeneracji Wymienić uszczelkę i zawór w zestawie BWT Polska Sp. z o.o Warszawa ul. Połczyńska 116 tel.: [22] fax: [22] bwt@bwt.pl 22

23 PROBLEM Urządzenie produkuje twardą wodę PRAWDOPODOBNA PRZYCZYNA Wyczerpana pojemność rezerwowa Tarcza programatora nie obraca się z wydajnością wodomierza Wodomierz nie mierzy przepływu. USUNIĘCIE Sprawdzić wymagania dozowania środka regenerującego i przestawić tarczę programowania tak, aby zapewnić dodatkowy zapas Wyciągnąć kabel z wodomierza i zakręcić ręcznie. Sprawdzić wyjście - przez obserwację obrotów małej przekładni na froncie zegara Każdy ząb przekładni powinien w przybliżeniu wynosić 75 galonów dla 1"-½" instalacji. Jeśli tak nie jest, należy wymienić wodomierz BWT Polska Sp. z o.o Warszawa ul. Połczyńska 116 tel.: [22] fax: [22] bwt@bwt.pl 23

24 WYMIARY KONTROLNE (objaśnienia do poniższej ilustracji) O.D. BRINE VALVE DRAIN PORT METER DOME INTERNAL TYPE PIPE THREAD DISTRIBUTOR TUBE - ŚREDNICA ZEWNĘTRZNA - ZAWÓR SOLANKI - PRZYŁĄCZE ŚCIEKOWE - DENNICA WODOMIERZA - WEWNĘTRZNY - RURA - GWINT - TUBA DYSTRYBUTORA BWT Polska Sp. z o.o Warszawa ul. Połczyńska 116 tel.: [22] fax: [22] bwt@bwt.pl 24
