DOKUMENTACJA TECHNICZNO-RUCHOWA

Transkrypt

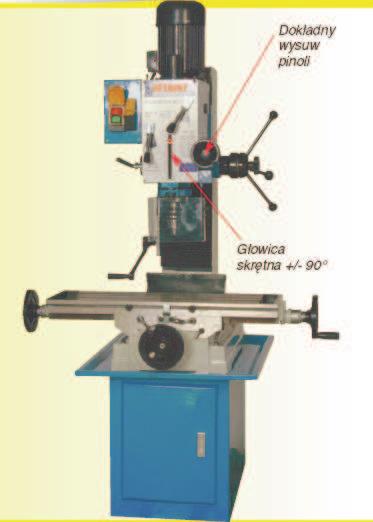

1 DOKUMENTACJA TECHNICZNO-RUCHOWA WIERTARKO FREZARKA 40 MM NUMER KATALOGOWY OTELO: i MARKA OTMT TYP OT25040FG i OT25040FG3 Otelo Sp. z o.o.,ul. Armii Krajowej 49, Grójec, Polska

2 Bardzo dziękujemy za dokonanie zakupu naszej obrabiarki. Prawidłowa konserwacja i eksploatacja obrabiarki zapewni jego niezawodną pracę przez wiele lat. Przed przystąpieniem do pracy z obrabiarką naleŝy dokładnie przeczytać niniejszą instrukcję obsługi. WSKAZÓWKI BEZPIECZEŃSTWA 1. PRZED PRZYSTĄPIENIEM DO PRACY Z OBRABIARKĄ NALEśY W CAŁOŚCI PRZECZYTAĆ NINIEJSZĄ INSTRUKCJĘ OBSŁUGI. 2. WSZYSTKIE OSŁONY ZABEZPIECZAJĄCE POWINNY BYĆ ZAŁOśONE I FUNKCJONOWAĆ PRAWIDŁOWO. 3. MIEJSCE PRACY POWINNO BYĆ UTRZYMYWANE W CZYSTOŚCI. NIEPORZĄDEK MOśE BYĆ PRZYCZYNĄ WYPADKU. 4. DZIECI ORAZ OSOBY POSTRONNE POWINNY POZOSTAWAĆ W BEZPIECZNEJ ODLEGŁOŚCI OD STANOWISKA PRACY. 5. OPERATOR OBRABIARKI POWINIEN NOSIĆ ODPOWIEDNIĄ ODZIEś. NIE NALEśY NOSIĆ UBRAŃ LUŹNYCH, RĘKAWIC, KRAWATÓW LUB BIśUTERII, KTÓRE MOGĄ ZOSTAĆ WCIĄGNIĘTE PRZEZ RUCHOME CZĘŚCI MASZYNY. ZALECANE JEST NOSZENIE OBUWIA ANTYPOŚLIZGOWEGO. OSOBY POSIADAJĄCE DŁUGIE WŁOSY POWINNY NOSIĆ NAKRYCIE GŁOWY. 6. NALEśY ZAWSZE NOSIĆ OKULARY OCHRONNE. JEśELI PODCZAS WYKONYWANEJ PRACY WYDZIELA SIĘ PYŁ, NALEśY STOSOWAĆ SPECJALNĄ OSŁONĘ ZASŁANIAJĄCĄ TWARZ LUB MASKĘ PRZECIWPYŁOWĄ. 7. PRZED URUCHOMIENIEM OBRABIARKI NALEśY UPEWNIĆ SIĘ, śe WSZYSTKIE KLUCZE MONTAśOWE I REGULACYJNE I INNE PODOBNE CZĘŚCI ZOSTAŁY WYJĘTE. 8. NALEśY UPEWNIĆ SIĘ, śe NARZĘDZIE JEST PRAWIDŁOWO ZAMOCOWANE W UCHWYCIE. 9. ZWRACAĆ SZCZEGÓLNĄ UWAGĘ NA MOśLIWOŚĆ NIESPODZIEWANEGO URUCHOMIENIA OBRABIARKI. 10. PRZEZ CAŁY CZAS PRACY ZACHOWYWAĆ STABILNĄ POZYCJĘ, NIE NACHYLAĆ SIĘ DO PRZODU LUB NAD PRACUJĄCĄ OBRABIARKĘ. Otelo Sp. z o.o.,ul. Armii Krajowej 49, Grójec, Polska

3 11. UTRZYMYWAĆ WSZYSTKIE NARZĘDZIA W ODPOWIEDNIM STANIE TECHNICZNYM. NALEśY KORZYSTAĆ WYŁĄCZNIE Z NARZĘDZI ODPOWIEDNIO NAOSTRZONYCH I CZYSTYCH, ABY ZAPEWNIĆ PEŁNE BEZPIECZEŃSTWO ORAZ NAJLEPSZĄ WYDAJNOŚĆ OBRÓBKI. 12. OBRABIARKA NIE MOśE BYĆ OBSŁUGIWANA PRZEZ OSOBY POZOSTAJĄCE POD WPŁYWEM ALKOHOLU LUB LEKARSTW. 13. NALEśY ZAWSZE UśYWAĆ NARZĘDZIA ODPOWIEDNIEGO DLA WYKONYWANEJ PRACY. NIE WYKONYWAĆ CIĘśKICH PRAC PRZEMYSŁOWYCH NIEWŁAŚCIWYMI NARZĘDZIAMI LUB WYPOSAśENIEM. 14. UPEWNIĆ SIĘ, śe OBRABIARKA JEST PRAWIDŁOWO UZIEMIONA. 15. DOBRZE ZAMOCOWAĆ OBRABIANY PRZEDMIOT, ABY NIE MÓGŁ OBRACAĆ SIĘ PODCZAS OBRÓBKI. Otelo Sp. z o.o.,ul. Armii Krajowej 49, Grójec, Polska

4 SPECYFIKACJA Typ 0T25040FG OT2504OFG3 Maksymalna średnica wiercenia 40 mm Maksymalna średnica frezowania frezem trzpieniowym Maksymalna średnica frezowania czołowego Wysięg wrzeciennika 28 mm 80 mm 285 mm Maksymalna średnica gwintowania Maksymalna odległość końcówki wrzeciona do powierzchni stołu roboczego M mm Końcówka wrzeciona MK4/B16 Wysuw pinoli wrzeciona 130 mm Średnica pinoli wrzeciona 75 mm Obrót głowicy +/- 90 Przesuw osiowy wrzeciennika 450 mm Wysokość całkowita (bez podstawy) 1160 mm Wysokość podstawy frezarki (dod. opcja) 700 mm Długość podstawy frezarki (dod. opcja) 640 mm Szerokość podstawy frezarki (dod. opcja) 410 mm Silnik 1.1 KW (1,5KM), Zasilanie 230 V, 50 Hz 400 V, 50 Hz Obroty wrzeciona 6 zakresów obr./min. Przesuw poprzeczny 225 mm Przesuw wzdłuŝny 570 mm Wymiary dł. x szer. x wys. (bez podstawy) 765x 900 x 1160 mm Wymiary robocze stołu Waga netto / brutto WyposaŜenie standardowe 800 x 240 mm 320 / 360 kg Klucz płaski 22/24 mm Wkrętak Klucze imbusowe 4, 5, 6 mm Uchwyt wiertarski 13/B16 Trzpień wiertarski MK4/B16 Klin Ściągacz Nakrętka ściągacza Dokumentacja Techniczno Ruchowa Otelo Sp. z o.o.,ul. Armii Krajowej 49, Grójec, Polska

5 1. Stojak z łoŝem 2. Osłona harmonijkowa 3. Pokrętło mikrometryczne 4. Pokrętło wysuwu pinoli 5. Osłona 6. Pokrętło przesuwu wzdłuŝnego stołu 7. Skala 8. Pokrętło przesuwu poprzecznego stołu 9. Zderzak 10. Śruba blokująca 11. Wskaźnik 12. Dźwignia zmiany obrotów 13. Wskaźnik oleju 14. Osłona ściągacza 15. Korpus wrzeciennika 16. Korba Rys.1 Otelo Sp. z o.o.,ul. Armii Krajowej 49, Grójec, Polska

6 CHARAKTERYSTYKA OBRABIARKI Obrabiarka moŝe być wykorzystywana do wiercenia, frezowania i gwintowania dla produkcji jednostkowej i małoseryjnej. Obrabiarka charakteryzuje się wysoką jakością oraz łatwością obsługi, dzięki której moŝe być wykorzystywane przez osoby nieposiadające specjalnych kwalifikacji. Wiercenie i frezowanie mogą być wykonywane na dwa sposoby: - tryb pracy ręcznej, z duŝym posuwem ręcznym. - tryb pracy z wykorzystaniem przekładni ślimakowej, z małym posuwem ręcznym. Większość nakrętek regulacyjnych wykonana została z brązu, co zapewnia właściwy luz przekładni oraz trwałość tych elementów. Stojak oraz łoŝe Ŝeliwne charakteryzują się wysoką wytrzymałością i solidnością, dzięki czemu obrabiarka jest bardzo stabilna. Prowadnice pionowe typu jaskółczy ogon. Wrzeciennik obrabiarki wykonany z Ŝeliwa poddany został specjalnej obróbce cieplnej, a następnie precyzyjnej obróbce skrawaniem. Nastawy obrotów są łatwe i bardzo dokładne. Głowica moŝe być skręcana w obu kierunkach +/- 90º, w celu wykonywania obróbki w pozycji pionowej lub poziomej. UWAGA: na okładce prezentowana jest obrabiarka wraz z podstawą będącą wyposaŝeniem specjalnym. INSTALACJA OBRABIARKI Przed przystąpieniem do przenoszenia obrabiarki naleŝy dobrze zamocować wrzeciennik na stojaku i załoŝyć hak słuŝący do zawieszenia w podstawie. NaleŜy zwracać uwagę na zachowanie stabilności i bezpieczeństwa obrabiarki podczas przenoszenia. Obrabiarka nie powinna być ustawiana w miejscu naraŝonym na działanie promieni słonecznych. Obrabiarka powinna zostać ustawiona na stabilnym stole roboczym lub płycie betonowej. Płyta musi być odpowiednio wykonana i stabilna, aby zapobiec występowaniu wibracji podczas pracy obrabiarki. Otelo oferuje podstawę jako wyposaŝenie specjalne do obrabiarki. Przed podłączeniem zasilania elektrycznego upewnić się, Ŝe silnik obraca się w kierunku zgodnym z ruchem wskazówek zegara. Otelo Sp. z o.o.,ul. Armii Krajowej 49, Grójec, Polska

7 W łoŝu obrabiarki znajdują się cztery otwory montaŝowe (patrz rysunek poniŝej). Przed dokręceniem śrub naleŝy upewnić się, Ŝe stół roboczy obrabiarki został odpowiednio wypoziomowany zarówno w kierunku wzdłuŝnym, jak i poprzecznym. W razie potrzeby naleŝy wykorzystać odpowiednie podkładki. Zaleca się, aby obrabiarka zostało przeniesiona do miejsca montaŝu na palecie transportowej. W przypadku przenoszenia obrabiarki za pomocą lin, naleŝy wykorzystać sposób pokazany poniŝej. Napełnić wrzeciennik olejem przekładniowym do połowy wskaźnika oleju. Zalecany olej: Hipol 30. UWAGA: W przenoszeniu obrabiarki za pomocą urządzeń dźwigowych uczestniczyć mogą jedynie osoby posiadające odpowiednie uprawnienia. Nie naleŝy przechodzić pod zawieszonym ładunkiem. Nośność lin musi być odpowiednia dla cięŝaru obrabiarki. Otelo Sp. z o.o.,ul. Armii Krajowej 49, Grójec, Polska

8 Na schemacie powyŝej: Po lewej: Sposób zamocowania lin Po prawej: Przenoszenie na palecie Sposób zamocowania lin pokazano dla wiertarki warsztatowej, ale taką samą metodę naleŝy zastosować w przypadku wiertarko-frezarki. Otelo Sp. z o.o.,ul. Armii Krajowej 49, Grójec, Polska

9 CZYSZCZENIE I KONSERWACJA Przed wysyłką z fabryki, obrabiarka została zakonserwowana ochronną warstwą ochronną. Przed przystąpieniem do pracy warstwa smaru musi zostać usunięta. Do usunięcia smaru moŝna uŝyć dostępnych w handlu środków czyszczących, nafty lub podobnego rodzaju rozpuszczalnika, naleŝy jednak unikać kontaktu rozpuszczalników z częściami gumowymi. Po zakończeniu czyszczenia, elementy metalowe powinny zostać lekko posmarowane olejem. NaleŜy wykorzystać do tego celu zwykły olej mechaniczny o średniej gęstości. Punkty, które powinny zostać nasmarowane wskazane zostały strzałkami. Otelo Sp. z o.o.,ul. Armii Krajowej 49, Grójec, Polska

10 REGULACJA WRZECIENNIKA W celu podniesienia lub obniŝenia wrzeciennika naleŝy odkręcić dwie przeciwnakrętki mocujące. Za pomocą znajdującego się po lewej stronie pokrętła regulacyjnego obniŝyć połoŝenie głowicy na mechanizmie zębatkowym. Po ustawieniu odpowiedniej wysokości, dokręcić śruby ograniczające w celu zapobieŝenia wibracjom. JeŜeli obróbka ma być wykonana pod kątem, naleŝy odkręcić trzy nakrętki mocujące w kołnierzu z tyłu wrzeciennika, ustawić na skali odpowiedni kąt i dokręcić nakrętki. Na powyŝszym rysunku od góry, w kierunku zgodnym z ruchem wskazówek zegara: Dokręcanie/Odkręcanie Pokrętło Podstawa spręŝyny Przekładnia ślimakowa Korba Regulacja ogranicznika stałego Rączka dźwigni Tuleja zębatkowa REGULACJA STOŁU ROBOCZEGO I KASOWANIE LUZU W przedniej części stołu roboczego zamontowane zostały regulowane ograniczniki przesuwu. Obrabiarka wyposaŝona jest w klinowy system kasowania luzu, zapewniający zmniejszenie zuŝycia i prawidłową regulację zarówno przesuwu wzdłuŝnego, jak i poprzecznego. NaleŜy wyregulować klin w taki sposób, aby przy przemieszczaniu stołu odczuwalny był lekki opór. Otelo Sp. z o.o.,ul. Armii Krajowej 49, Grójec, Polska

11 Na powyŝszym rysunku: stop bracket zderzak leaf screw śruba piórowa inching screw - śruba impulsowa wedge strip bolt sworzeń klinowy wedge strip klin cross feed view przekrój poprzeczny longitudinal feed view - przekrój wzdłuŝny POZIOMOWANIE OBRABIARKI Przed pierwszym uruchomieniem obrabiarki naleŝy ją wypoziomować zarówno w kierunku wzdłuŝnym, jak i poprzecznym, wykorzystując w tym celu odpowiednio dokładną poziomnicę. JeŜeli obrabiarka nie zostanie wypoziomowana, dokładność obróbki będzie zdecydowanie gorsza. ŚRODKI OSTROśNOŚCI: 1. Przed uruchomieniem obrabiarki naleŝy sprawdzić wszystkie części w sposób następujący: a. czy są odpowiednio nasmarowane? b. czy nie są w Ŝaden sposób zabrudzone? c. czy narzędzie jest zamontowane poprawnie? d. czy obrabiany przedmiot jest właściwie zamocowany? e. sprawdzić prędkość wymaganą dla rodzaju wykonywanej obróbki 2. Po zakończeniu pracy: a. Wyłączyć obrabiarkę b. Zdjąć narzędzia c. Wyczyścić obrabiarkę d. Przykryć obrabiarkę OBSŁUGA Otelo Sp. z o.o.,ul. Armii Krajowej 49, Grójec, Polska

12 Uwaga: przed przystąpieniem do pracy naleŝy wykonać wszystkie wymienione powyŝej czynności kontrolne i upewnić się, Ŝe obrabiarka funkcjonuje prawidłowo. OBSŁUGA PODSTAWOWYCH ELEMENTÓW OBRABIARKI 1. W celu podniesienia lub obniŝenia wrzeciennika, naleŝy odkręcić dwie przeciwnakrętki mocujące. Za pomocą znajdującego się po lewej stronie koła regulacyjnego, obniŝyć lub podnieść połoŝenie wrzeciennika na mechanizmie zębatkowym. Po ustawieniu odpowiedniej wysokości, dokręcić śruby ograniczające w celu zapobieŝenia wibracjom. 2. Wrzeciennik moŝe być skręcany o kąt +/- 90, po odkręceniu tych samych przeciwnakrętek, o których mowa powyŝej. Ustawić wrzeciennik pod odpowiednim kątem, a następnie dokręcić wzmocnione nakrętki mocujące. 3. Czerwony przycisk wypukły STOP umoŝliwia natychmiastowe, awaryjne zatrzymanie obrabiarki podczas frezowania i wiercenia oraz awaryjne odwrócenie kierunku gwintowania, przycisk wypukły w kolorze zielonym słuŝy do uruchamiania obrabiarki. 4. Do przesuwania wrzeciona słuŝy dźwignia przesuwu. W celu bardzo dokładnego ustawienia połoŝenia wrzeciona naleŝy wykorzystać mikrometryczną dźwignię przesuwu. 5. Do przesuwania stołu roboczego na boki słuŝy koło przesuwu wzdłuŝnego, natomiast do przesuwania stołu w przód i w tył koło przesuwu podłuŝnego. 6. Ogranicznik głębokości powinien zostać ustawiony w zaleŝności od poŝądanej głębokości roboczej. 7. Wskazanie noniusza powinno zostać ustawione w zaleŝności od potrzeb. UWAGA: w przypadku zablokowania narzędzia w przedmiocie obrabianym, naleŝy wyłączyć natychmiast obrabiarkę i usunąć awarię mechanicznie. W Ŝadnym, wypadku nie naleŝy uŝywać w tym celu obrotów wrzeciona, gdyŝ moŝe to grozić spaleniem silnika elektrycznego. WIERCENIE 1. Aby wywiercić otwór nieprzelotowy naleŝy dokręcić element stoŝkowy przekładni ślimakowej, oraz podstawę spręŝyny, a następnie ustawić ogranicznik głębokości tak, aby głębokość odpowiadała odległości od końcówki wiertła do zakończenia otworu nieprzelotowego. 2. Aby wywiercić otwór przelotowy, ustawić ogranicznik w połoŝeniu najbardziej oddalonym. Otelo Sp. z o.o.,ul. Armii Krajowej 49, Grójec, Polska

13 FREZOWANIE UWAGA: Upewnić się, Ŝe narzędzie jest zamocowana poprawnie 1. Ustawić ogranicznik głębokości w połoŝeniu najbardziej oddalonym. 2. Za pomocą koła regulacji przesuwu wrzeciona, ustawić narzędzie tnące mniej więcej na dobrej wysokości, dokręcić śrubę regulacyjną oraz element stoŝkowy i spręŝynę. 3. Ustawić głębokość roboczą za pomocą dźwigni regulacji precyzyjnej. 4. Zablokować tuleję zębatkową na odpowiedniej wysokości, dokręcając śrubę mocującą. 5. W przypadku frezowania wzdłuŝnego, w celu uzyskania najwyŝszej dokładności pracy naleŝy zablokować przesuw poprzeczny stołu roboczego. W tym celu naleŝy zamocować ograniczniki znajdujące się po prawej stronie podstawy stołu roboczego. 6. W przypadku frezowania poprzecznego, naleŝy zablokować przesuw wzdłuŝny. W tym celu naleŝy dokręcić dwie śruby znajdujące się w przedniej części podstawy stołu roboczego. 7. W przypadku frezowania w obu płaszczyznach - zarówno wzdłuŝnego, jak i poprzecznego, wrzeciono powinno być zablokowane. W tym celu naleŝy zablokować dźwignię regulacyjną. 8. Noniusze precyzyjnej regulacji przesuwu poprzecznego i wzdłuŝnego posiadają skalę z podziałką o dokładności 0,05 mm. KaŜdy pełny obrót odpowiada przesunięciu o 2,5 mm. BLOKOWANIE STOŁU ROBOCZEGO 1. W przypadku frezowania wzdłuŝnego, w celu uzyskania najwyŝszej dokładności pracy naleŝy zablokować przesuw poprzeczny stołu roboczego. W tym celu naleŝy dokręcić niewielką śrubę z łbem kwadratowym, znajdującą się z prawej strony podstawy stołu roboczego. 2. W przypadku frezowania poprzecznego, naleŝy zablokować przesuw wzdłuŝny. W tym celu naleŝy dokręcić dwie śruby znajdujące się w przedniej części podstawy stołu roboczego. 3. Za pomocą regulowanych ograniczników przesuwu, znajdujących się w przedniej części stołu roboczego, naleŝy ustawić zakres przesuwu wzdłuŝnego oraz długości frezowania. REGULACJA PRĘDKOŚCI 1. Wyłączyć zasilanie. 2. Wybrać odpowiednią prędkość za pomocą dźwigni regulacji prędkości. 3. JeŜeli koła przekładni się nie zazębiły, naleŝy powoli przekręcać wrzeciono aŝ do chwili, kiedy koła przekładni zostaną zazębione. 4. Ponownie skontrolować funkcjonowanie obrabiarki i rozpocząć pracę. Otelo Sp. z o.o.,ul. Armii Krajowej 49, Grójec, Polska

14 W powyŝszej tabeli: lever - dźwignia RPM - obroty MOCOWANIE I WYMIANA NARZĘDZI UWAGA: przed przystąpieniem do zakładania lub wymiany narzędzi naleŝy wyłączyć obrabiarkę i wyjąć wtyczkę z gniazdka sieciowego. Zdejmowanie oprawki frezarskiej lub uchwytu wiertarskiego Poluzować nakrętkę ściągacza, znajdującą się w górnej części wrzeciona o mniej więcej dwa obroty, a następnie uderzyć w górną część śruby za pomocą drewnianego młotka. Po poluzowaniu stoŝka, przytrzymać oprawkę lub uchwyt jedną ręką, równocześnie przekręcając ściągacz. Zakładanie oprawki frezarskiej lub uchwytu wiertarskiego WłoŜyć oprawkę lub uchwyt razem z narzędziem do gniazda stoŝkowego wrzeciona. Dokręcić śrubę wału, uwaŝając jednak, aby nie była dokręcona zbyt mocno. Zdejmowanie wierteł oraz innych narzędzi z płetwą Przesunąć pinolę do dołu aŝ do odsłonięcia owalnego otworu w pinoli, zablokować i załoŝyć klin. Lekko uderzyć klin drewnianym młotkiem, przytrzymując jedną ręką oprawkę oprawka stoŝkowa wypadnie. ZAMAWIANIE CZĘŚCI ZAMIENNYCH W załączeniu przedstawiona została kompletna lista części zamiennych. W celu ich zamówienia, naleŝy skontaktować się z firmą OTELO. Otelo Sp. z o.o.,ul. Armii Krajowej 49, Grójec, Polska

15 NARZĘDZIA I WYPOSAśENIE TECHNOLOGICZNE W zaleŝności od potrzeb, naleŝy zaopatrzyć się we wszystkie narzędzia wyposaŝone w chwyt ze stoŝkiem Morse a Nr 4 dostępne w handlu oraz takŝe katalogu OTELO, takie jak: wiertła z walcowym i stoŝkowym, rozwiertaki, frezy trzpieniowe, oprawki zaciskowe, aparaty gwintownicze, gwintowniki, uchwyty wiertarskie, tuleje redukcyjne, elementy mocujące, imadła, stoły podziałowe, podzielnice, itp. Zgodnie z poniŝszym rysunkiem, uŝytkownik powinien zaopatrzyć się w elementy mocujące w kształcie litery T oraz inne elementy o odpowiednich wymiarach, słuŝące do zamocowania do stołu roboczego. UKŁAD ELEKTRYCZNY UWAGA: 1. Pomiędzy obrabiarką a źródłem zasilania elektrycznego musi zostać załoŝony bezpiecznik. 2. Obrabiarka musi być prawidłowo uziemiona. 3. Nie naleŝy w Ŝadnym wypadku otwierać skrzynki rozdzielczej, kiedy obrabiarka pracuje. Jakiekolwiek awarie powinny być usuwane przez wykwalifikowanych elektryków. SPECYFIKACJA BEZPIECZNIKÓW Faza / Napięcie Jednofazowy Trójfazowy 110 V 30 A 230 V 15 A 380 V 5 A Standardowe okablowanie obrabiarki jest jednofazowe 230V / 110V, 50 Hz / 60Hz lub trójfazowe 380 V / 230V, 50 HZ / 60 HZ. W razie jakichkolwiek wymogów specjalnych, naleŝy posługiwać się załączonym schematem układu elektrycznego. Otelo Sp. z o.o.,ul. Armii Krajowej 49, Grójec, Polska

16 Jednofazowy Trójfazowy ROZWIĄZYWANIE PROBLEMÓW Obrabiarka nie pracuje po włączeniu za pomocą wyłącznika głównego. Pokrętło trybu pracy znajduje się połoŝeniu STOP. Przepalony bezpiecznik naleŝy sprawdzić w skrzynce rozdzielczej i w razie konieczności wymienić bezpiecznik. W przypadku wystąpienia zjawiska fali wędrownej, moŝe nastąpić wyzwolenie wyłącznika samoczynnego. Wcisnąć wyłącznik, jeŝeli znajduje się w pozycji otwartej. Koła przekładni zębatej nie są zazębione. Ustawić dźwignię regulacji prędkości w odpowiednim połoŝeniu, tak, aby koła były zazębione. Przegrzanie silnika, niewystarczająca moc. Obrabiarka jest przeciąŝona. Zmniejszyć obciąŝenie przesuwu. Napięcie zasilania jest zbyt niskie. Źródło zasilania obrabiarki musi być właściwe. Przepalenie lub uszkodzenie styku wyłącznika. Wymienić wyłącznik. Uszkodzenie przekaźnika stycznika. Wymienić. Nieprawidłowe wykonanie połączeń elektrycznych. Zwrócić się do wykwalifikowanego elektryka w celu sprawdzenia okablowania oraz podłączenie zasilania elektrycznego. ZuŜycie silnika. Wymienić silnik na nowy. ZuŜycie narzędzia tnącego. Naostrzyć lub wymienić na nowe. Przepalenie bezpiecznika lub uszkodzenie przewodu elektrycznego (zwarcie). Wyłączyć obrabiarkę, wymienić bezpiecznik lub uszkodzony przewód. Brak mocy podczas działania wrzeciona podstawowego: Przepalenie silnika wymienić silnik na nowy. Przepalenie bezpiecznika wymienić bezpiecznik. Otelo Sp. z o.o.,ul. Armii Krajowej 49, Grójec, Polska

17 ŁoŜysko wrzeciona rozgrzewa się do bardzo wysokiej temperatury. Niewystarczające smarowanie. Wyłączyć zasilanie i sprawdzić nasmarowanie panewki. W razie konieczności nałoŝyć więcej smaru. ŁoŜysko wrzeciona jest zuŝyte lub dokręcone zbyt mocno. Wyłączyć obrabiarkę, odłączyć zasilanie i przekręcić wrzeciono ręcznie, sprawdzając, czy obraca się swobodnie. JeŜeli nie, wyregulować łoŝysko. JeŜeli jest zuŝyte, naleŝy je wymienić. ŁoŜysko obracało się z duŝą prędkością przez dłuŝszy okres czasu. Po dłuŝszej pracy, naleŝy zawsze na chwilę zatrzymać obrabiarkę w celu schłodzenia. Przesuw stołu roboczego nie jest wyrównany. Odstęp prowadnicy stołu jest zbyt szeroki lub opór podczas przesuwania stołu jest zbyt duŝy. Odpowiednio wyregulować element mocujący. Śruby są dokręcone zbyt mocno lub zakleszczone. Sprawdzić i dokręcić z odpowiednią siłą. Przesuw jest zbyt głęboki. Zmniejszyć głębokość roboczą i wykonać kilka przesuwów, aby ustawić właściwą głębokość. Nieregularne wibracje stołu roboczego podczas pracy. Nieprawidłowe działanie łoŝyska tocznego wrzeciona. Wyregulować lub wymienić łoŝysko na nowe. Przesunięcie wrzeciona w górę lub w dół. Sprawdzić połoŝenie dwóch bieŝni łoŝyska wewnętrznego. Wyregulować je tak, aby łoŝysko stoŝkowe nie posiadało Ŝadnego luzu, ale mogło obracać się swobodnie. Dokręcić, aby zachować regulację. Uchwyt obróbkowy jest odkręcony. Dokręcić. Wiertło lub frez są stępione. NaleŜy je naostrzyć lub wymienić na nowe. W celu zapewnienia odpowiedniej trwałości narzędzia naleŝy zawsze uŝywać odpowiedniego płynu obróbkowego. Obrabiany przedmiot nie jest odpowiednio zamocowany. Sprawdzić funkcjonowanie uŝywanego imadła. Obrabiany przedmiot musi zawsze być zamocowany prawidłowo. Dźwignia regulacji mikrometrycznej funkcjonuje nieprawidłowo Element sprzęgający moŝe być poluzowany. Sprawdzić i dokręcić w razie potrzeby. Ślimak lub jego cięgło mogą być zuŝyte. Sprawdzić, w razie potrzeby dokręcić. Śruba mocująca pokrętła moŝe być poluzowana. Sprawdzić, w razie potrzeby dokręcić. Otelo Sp. z o.o.,ul. Armii Krajowej 49, Grójec, Polska

18 Obróbka mało dokładna Nieprawidłowe zamocowanie cięŝkich przedmiotów. Upewnić się, Ŝe obrabiany przedmiot jest na pewno zamocowany stabilnie. Nieprawidłowo zamocowany przedmiot moŝe przesuwać się podczas obróbki. Uszkodzenie mechaniczne detalu. Nie naleŝy nigdy uŝywać młotka do uderzania jakichkolwiek części. Stół roboczy nie jest wypoziomowany. Sprawdzić za pomocą odpowiednio dokładnej poziomnicy wypoziomowanie stołu w obu płaszczyznach - wzdłuŝnej i poprzecznej. Obrabiarka nie jest stabilna. Upewnić się, Ŝe została odpowiednio zamocowana do podłoŝa. ŁAŃCUCH KINEMATYCZNY I PRZESUWY Łańcuch kinematyczny obrabiarki Silnik elektryczny Przekładnia zębata z trzema pozycjami Złącze wrzeciona z rowkami Wrzeciono. Prędkość obrotowa silnika elektrycznego wynosi 1400 obr./min. UŜytkownik moŝe ustawić jedną z sześciu prędkości (80 obr./min obr./min.), zmieniając połoŝenie kół zębatych. Przed wykonaniem zmiany prędkości, naleŝy wyłączyć obrabiarkę, a następnie ustawić dźwignię regulacji prędkości w odpowiednim połoŝeniu. Dwie moŝliwości regulacji przesuwu 1. Przesuw bezpośredni: operator przekręca dźwignię sterującą ruchem wrzeciona. Jeden pełny obrót dźwigni odpowiada przesunięciu wrzeciona o 88 mm. 2. Przesuw z regulacją mikrometryczną: jeden pełny obrót pokrętła mikrometrycznego odpowiada przesunięciu wrzeciona lub stołu roboczego o 2,5 mm. Otelo Sp. z o.o.,ul. Armii Krajowej 49, Grójec, Polska

19 SPECYFIKACJA ŁOśYSK Nr MODEL ŁOśYSKA RODZAJ ŁOśYSKA MIEJSCE ZAMONTOWANIA ŁoŜysko kulkowe oporowe Stół roboczy ŁoŜysko kulkowe oporowe Stół roboczy ŁoŜysko kulkowe Stół roboczy pierścieniowe ŁoŜysko kulkowe Wrzeciennik pierścieniowe ŁoŜysko kulkowe Wrzeciennik pierścieniowe ŁoŜysko kulkowe pierścieniowe Wrzeciennik E ŁoŜysko kulkowe stoŝkowe Wrzeciono D ŁoŜysko kulkowe stoŝkowe Wrzeciono POZIOM HAŁASU W odległości 500 mm od obrabiarki pracującego bez obciąŝenia, poziom hałasu nie powinien przekraczać 83 db (A), nie uwzględniając hałasu pochodzącego z otoczenia. PRACE KONSERWACYJNE Po kaŝdym wykorzystaniu obrabiarki. 1. Odłączyć zasilanie. 2. Wyjąć narzędzia, wyczyścić, nasmarować i włoŝyć do miejsca składowania. 3. Usunąć wióry za pomocą szczotki o twardym włosiu. 4. Usunąć za pomocą szmatki wszystkie znajdujące się na częściach obrabiarki pozostałości smaru lub płynu obróbkowego. 5. Nasmarować wszystkie części, które tego wymagają, nałoŝyć nieco oleju lub smaru na wszystkie nie malowane elementy metalowe, aby zapobiec korozji. 6. Kiedy obrabiarka nie jest uŝywana, naleŝy je przykryć, aby zapobiec zakurzeniu i zabrudzeniu. Prace konserwacyjne wykonywane codziennie 1. Przed przystąpieniem do pracy z obrabiarką, sprawdzić i w miarę potrzeby uzupełnić olej we wrzecienniku do zalecanego poziomu (zalecany Hipol). 2. Sprawdzić zamocowanie śrub mocujących wrzeciennik. 3. W przypadku przegrzania lub niecodziennych hałasów, natychmiast zatrzymać obrabiarkę. Sprawdzić nasmarowanie, prawidłowość regulacji, zuŝycie narzędzi oraz inne moŝliwe przyczyny. Wyeliminować je przed ponownym uruchomieniem obrabiarki. 4. Posprzątać stanowisko pracy. Otelo Sp. z o.o.,ul. Armii Krajowej 49, Grójec, Polska

20 Prace konserwacyjne wykonywane, co tydzień 1. Wyczyścić śrubę pociągową i posmarować warstewką oleju. 2. Sprawdzić nasmarowanie części uchylnych stołu roboczego. W razie konieczności, posmarować warstewką oleju. Prace konserwacyjne wykonywane, co miesiąc 1. Wyregulować połoŝenie mechanizmów przesuwu poprzecznego i wzdłuŝnego. 2. Nasmarować warstwą oleju panewki, ślimak oraz jego cięgło. Prace konserwacyjne wykonywane corocznie 1. Sprawdzić, czy stół roboczy jest prawidłowo wypoziomowany we wszystkich kierunkach. 2. Sprawdzić stan przewodu zasilającego, wtyczki, wyłączników i połączeń. 3. Wymienić olej w skrzynce przekładniowej. Otelo Sp. z o.o.,ul. Armii Krajowej 49, Grójec, Polska

21 SCHEMAT MONTAśOWY WRZECIENNIKA Otelo Sp. z o.o.,ul. Armii Krajowej 49, Grójec, Polska

22 SCHEMAT MONTAśOWY STOJAKA Otelo Sp. z o.o.,ul. Armii Krajowej 49, Grójec, Polska

23 SCHEMAT MONTAśOWY STOŁU Otelo Sp. z o.o.,ul. Armii Krajowej 49, Grójec, Polska

24 CZĘŚCI ZAMIENNE WRZECIENNIKA N Opis Ilość N Opis Ilość 1-01 Silnik z okablowaniem Uszczelka Tuleja Pierścień Śruba ŁoŜysko Odpowietrznik Trzpień Podstawa Kołek Osłona ściągacza Koło zębate Uszczelka Pierścień Śruba ŁoŜysko Uszczelka Pierścien Pierścień Pierścień ŁoŜysko (80107) ŁoŜysko (8106) Kołek Koło zębate Trzpień Pierścień kołek Uszczelka Koło zębate Uszczelka ŁoŜysko (202) Śruba Korpus Skrzynka sterownicza Uszczelka Śruba Pierścień Podkładka ŁoŜysko (202) SpręŜyna Koło SpręŜyna SpręŜyna Śruba Koło zębata Śruba Trzpień Śruba Kołek Kołek Kołek Zderzak Koło zębata Trzpień Tuleja Dźwignia Koło zębate Podkładka Koło zębate Wałek (lewy) Tuleja Wałek (prawy) Kołek Podkładka Koło zębate Płytka ŁoŜysko Śruba 4 Otelo Sp. z o.o.,ul. Armii Krajowej 49, Grójec, Polska

25 CZĘŚCI ZAMIENNE WRZECIENNIKA N Opis Ilość N Opis Ilość 1-69 Uszczelka Śruba Dźwignia Śruba Obsada wyłącznika A Pokrętło Śruba Śruba Wyłącznik Podkładka Obsada wyłącznika B ŁoŜysko Śruba Trzpień Podkładka Podkładka gumowa Podkładka elestyczna Tuleja Pierścień ŁoŜysko Pie ścień Osłona Wskaźnik oleju Obsada Korek oleju Obsada Zderzak Tuleja Wałek zębaty Kołek Kołek Śruba Korpus Dźwignia Śruba Blok Koło Wskaźnik Kulka Śruba Dźwignia Pierścień Spręźyna Spręźyna Śruba Trzpień ŁoŜysko Tuleja ŁoŜysko Osłona Tuleja SpręŜyna Korpus kołekt Wskaźnik Śruba 1 Otelo Sp. z o.o.,ul. Armii Krajowej 49, Grójec, Polska

26 CZĘŚCI ZAMIENNE STOŁU N Opis Ilość 2-1 Pokrętło Sprzęgło Kołek Zawleczka Wałek ŁoŜysko (8103) Śruba Wskaźnik Obsada Kołek Smarowniczka Śruba Korpus Podkładka Podkładka Śruba Podstawa Podkładka Śruba Zderzak Zderzak Śruba Sprzęgło Obsada Śruba Obsada Śruba Osłona Osłona Śruba Osłona Śruba Korpus Śruba Podstawa Śruba Zderzak Śruba Klin Korpus Klin Śruba 2 Otelo Sp. z o.o.,ul. Armii Krajowej 49, Grójec, Polska

27 CZĘŚCI ZAMIENNE STOJAKA N Opis Ilość 3-1 Stojak Podkładka Śruba Śruba Podkładka Koło zębate Pierścień ŁoŜysko Kołek Śruba Śruba Nakrętka Tuleja Kołek stoŝkowy ŁoŜysko Śruba Śruba Śruba Klin Korpus Dźwignia pozycjonująca Osłona Kątownik Śruba Śruba Śruba Podkładka Koło zębata Pierścień Wałek zębaty Kołek Obsada Kołek Podkładka Śruba Śruba Pokrętło Dźwignia 1 DEKLARACJA ZGODNOŚCI CE Otelo Sp. z o.o.,ul. Armii Krajowej 49, Grójec, Polska

28 UpowaŜniony przedstawiciel producenta: OTELO 48/50 Av. du Maréchal Foch BP CONFLANS CEDEX Francja OŚWIADCZA, śe NASTĘPUJĄCY PRODUKT: Typ: OT25040FG/OT25040FG3 Nr referencyjny: / Marka: OTMT JEST ZGODNY z postanowieniami załącznika I do Dyrektywy europejskiej 98/37CEE (dyrektywa maszynowa). z postanowieniami Dyrektywy europejskiej 89/336CEE, zmodyfikowanej dyrektywą 93/68CEE (dyrektywa dotycząca kompatybilności elektromagnetycznej); EN , EN , EN , EN z postanowieniami dekretu nr z dnia 29/07/92, stanowiącego transpozycję Dyrektywy europejskiej 98/37CEE w zakresie norm technicznych oraz obowiązujących procedur certyfikacji zgodności. Zgodność z normą EN Sporządzono w Conflans Sainte Honorine, dnia Yvon Charles Dyrektor Generalny OTELO SA, BP 4, 50 Av du Maréchal FOCH, CONFLANS CEDEX-Francja Tel FAX Otelo Sp. z o.o.,ul. Armii Krajowej 49, Grójec, Polska

29 KARTA GWARANCYJNA WARUNKI GWARANCJI Niniejszy produkt objęty jest 12 miesięczną gwarancją na terenie Polski, począwszy od dnia zakupu (według dowodu dostawy lub faktury). Wszystkie produkty firmy OTMT są przed wysyłką kontrolowane, zgodnie z obowiązującymi normami. Firma OTELO zobowiązuje się usunąć wszelkie wady fabryczne, zarówno materiałowe, jak i dotyczące wykonawstwa. Karta gwarancyjna musi zostać prawidłowo wypełniona przez sprzedawcę i załączona lub przesłana nabywcy. Udzielana gwarancja obejmuje wymianę uszkodzonych części na terenie Polski. Niniejsza gwarancja traci waŝność w przypadku wykorzystywania obrabiarki w sposób niezgodny z obowiązującymi normami, uszkodzeń wynikających z dokonania przez uŝytkownika jakichkolwiek przeróbek obrabiarki bez uzgodnienia z producentem oraz wszelkich uszkodzeń powstałych z winy uŝytkownika. JeŜeli obrabiarka wykorzystywane jest przez 24 godziny na dobę, okres gwarancyjny zostanie skrócony o połowę. Niniejsza gwarancja obejmuje wyłącznie wymianę uszkodzonych części, bez jakiegokolwiek odszkodowania dla uŝytkownika z tego powodu. Wykonanie jakichkolwiek napraw gwarancyjnych nie powoduje przedłuŝenia okresu gwarancyjnego. Naprawy gwarancyjne mogą być wykonywane tylko i wyłącznie przez firmę OTELO lub autoryzowanych specjalistów serwisowych. W wyniku dokonanych napraw nie jest udzielana Ŝadna dodatkowa gwarancja. Typ: OT25040FG/OT25040FG3 Nr referencyjny: / Marka: OTMT Zamówienie nr: Historia napraw/inspekcji: Przy zgłaszaniu reklamacji, kartę gwarancyjną naleŝy przesłać na adres firmy Otelo. OTELO Sp z o.o. Ul. Armii Krajowej 49, Grójec Tel , Fax NIP: ; REGON: ; KRS: , SĄD REJONOWY XXI WYDZIAŁ GOSPODARCZY DLA WARSZAWY; KAPITAŁ ZAKLADOWY: PLN Otelo Sp. z o.o.,ul. Armii Krajowej 49, Grójec, Polska
