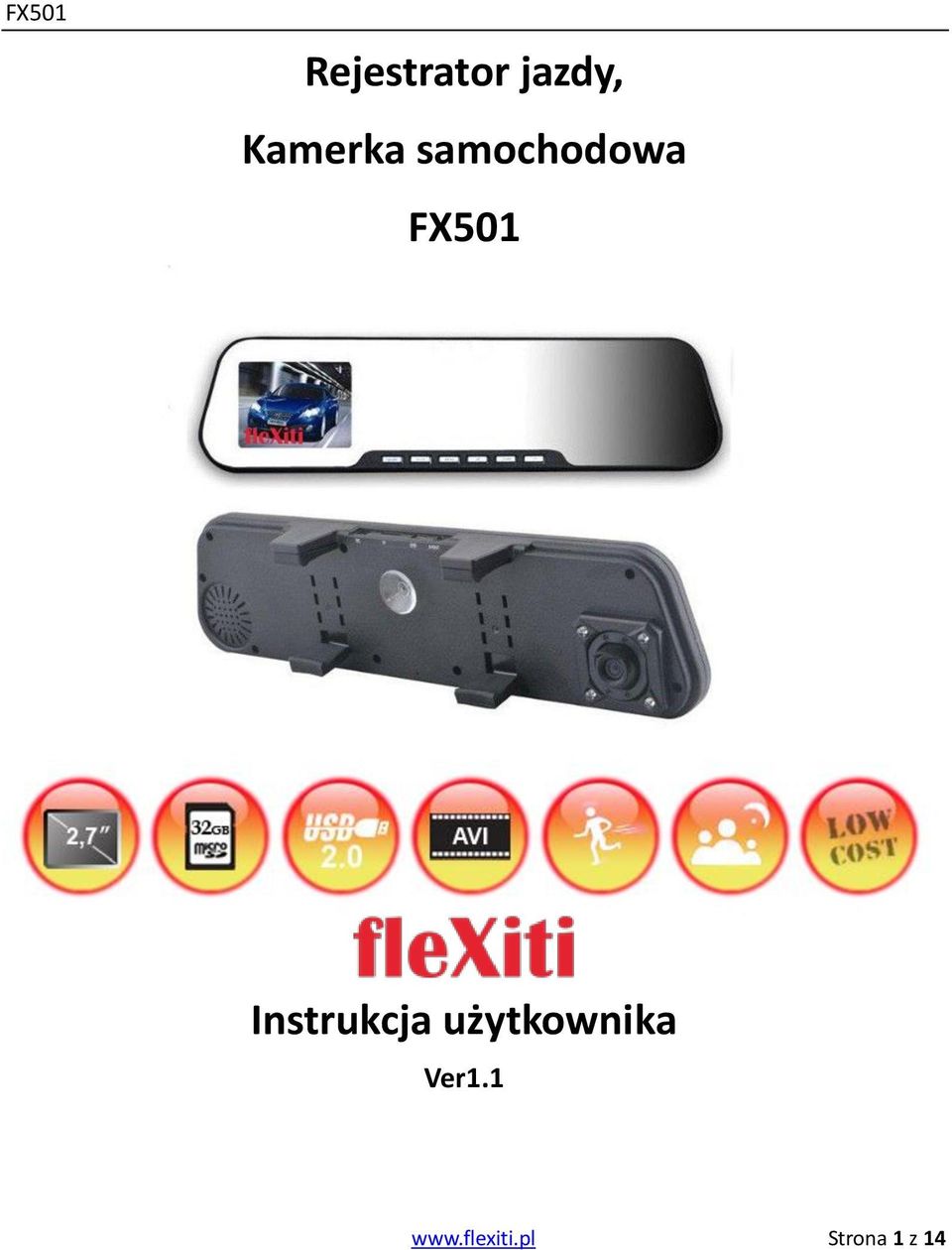

1 Rejestrator jazdy, Kamerka samochodowa FX501 Instrukcja użytkownika Ver1.1 Strona 1 z 14

2 Wstęp Cyfrowa kamera FX501 HD (wysokiej rozdzielczości) jest wykonana z wykorzystaniem najnowszych technologii. Może służyć zarówno jako kamera HD, kamerka PC jak również jako profesjonalna kamerka samochodowa. Ta kamerka samochodowa (nazywana też rejestrator jazdy lub wideo rejestrator) nagrywa w rozdzielczości do 1280x720 pikseli. Używając karty MicroSD jako pamięci do przechowywania nagrań, przy równoczesnym małym poborze energii, kamera HD może nagrywać obraz wideo, audio i robić zdjęcia, po czym zapisywać je na karcie pamięci.. Wideo może być wyświetlane i przeglądane bezpośrednio na wyświetlaczu lub przeglądane i kopiowane za pomocą komputera (zalecane). Kamerka ta oczywiście spełnia jeszcze rolę lusterka wstecznego o dużej powierzchni widzenia. Uwaga: Kamerka-lusterko nie jest produktem wodo-odpornym, wobec czego powinna być instalowana tylko i wyłącznie wewnątrz samochodu lub w pomieszczeniu. Strona 2 z 14

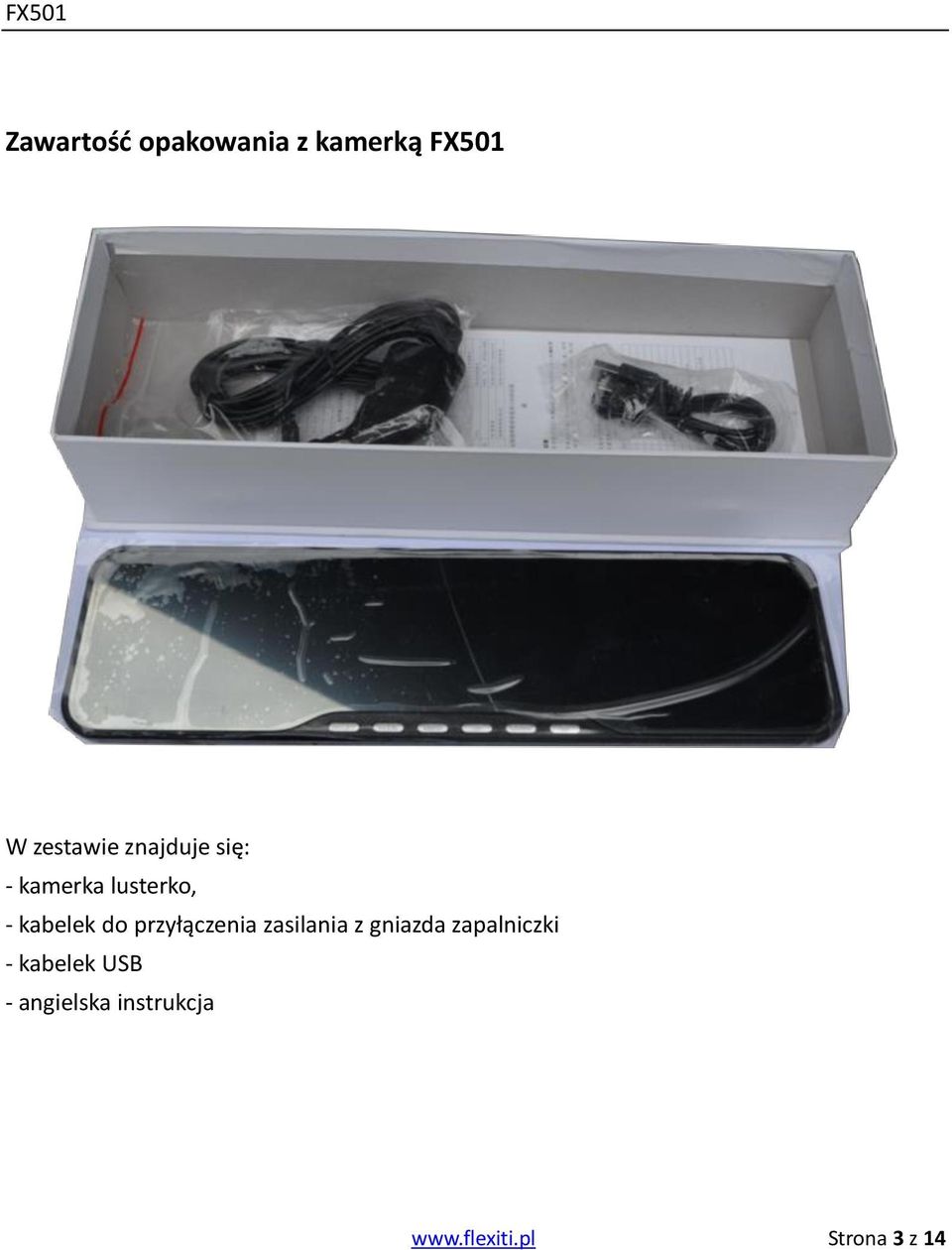

3 Zawartość opakowania z kamerką FX501 W zestawie znajduje się: - kamerka lusterko, - kabelek do przyłączenia zasilania z gniazda zapalniczki - kabelek USB - angielska instrukcja Strona 3 z 14

4 1. Instrukcja instalacji i. Wyłącz silnik samochodu lub odłącz kamerę od zasilania. ii. Włóż kartę MicroSD w slot. [Uwaga] Proszę użyć karty MicroSD klasa 6 lub wyższa, i o pojemności nie mniejszej niż 1 GB. Urządzenie obsługuje karty MicroSD o pojemności 32GB maksymalnie. ii. Podłącz kamerę na stałe do instalacji 12V lub do gniazda zapalniczki dołączonym przewodem. W każdym wypadku niezbędne jest użycie zasilacza zamontowanego w dostarczonym wtyku do gniazda zapalniczki (zamiana 12V na 5V). [Uwaga] Kabel zasilający USB nie powinien zwisać na przedniej szybie samochodu. iv. Zależnie od potrzeb wyreguluj ustawienie kamery. v. Uruchom silnik. [Uwaga] Jeśli kamera jest ustawiona I zainstalowana prawidłowo, kamera automatycznie wejdzie w tryb nagrywania w momencie uruchomienia silnika. Sprawdź na ekranie LCD obraz, dostosuj również ustawienia dostępne w Menu urządzenia. Przydatne informacje Aby nagrania z kamerki były prawidłowe i bez zacięć należy zastosować dobrej jakości kartę MicroSD, o dużej prędkości zapisu. Czytaj więcej tu... Dobrze zaprogramowana kamerka samochodowa po uruchomieniu samochodu zaczyna automatycznie rejestrację, a kończy kilkanaście sekund po wyłączeniu silnika (nie wymaga ingerencji) Uaktywnienie opcji wykrywania ruchu może spowodować nieciągłość nagrania, gdyż kamerka nagrywać będzie tylko w przypadku wykrycia ruchu. Tryb ten pozwala oszczędzać miejsce na karcie SD, jednakże nie zapewnia ciągłości. Kamera automatycznie nagrywa wszystkie nagranie w trybie cyklicznym. Oznacza to że w przypadku braku wolnego miejsca kasowane będą najstarsze nagrania, a w ich miejsce nagrywane nowe. Kamera zaopatrzona jest również w detekcję niskiego napięcia baterii, i w razie wykrycia takiej sytuacji automatycznie kończy zapis. Doświetlenie nocne, czy też nazywane inaczej "night vision" jest tylko elementem marketingu Chińskich producentów. Zakres takiego doświetlenia zamyka się w obszarze do 1 metra (a czasami dużo mniej) i jego funkcjonalność jest znikoma. Nie są nam znane kamerki samochodowe które rzeczywiście "widzą" w nocy (kamery noktowizyjne to potrafią, jest to jednak zupełnie inna półka cenowa).jakość obrazu nocą zależeć będzie głównie od oświetlenia zewnętrznego np. lampy uliczne, reflektory samochodów. Strona 4 z 14

5 Cechy rejestratora: Szerokokątny obiektyw o kącie widzenia 120 stopni. Rozdzielczość: do P Zaawansowany kodek kompresji AVI@MJPG Aparat do wykonywania pojedynczych zdjęć 2.7 calowy wyświetlacz LCD TFT, podgląd w czasie nagrywania. Diody podświetlania dla nagrań przy słabym oświetleniu.( Flash Light) Do wyboru jakość nagrywanego materiału wideo. 25 ramek na sekundę zapewnia płynny obraz wideo. Specjalny samochodowy uchwyt mocujący do istniejącego lusterka. Zabezpieczenie nagrań, nawet w przypadku nagłego wypadku nagrania wideo są zabezpieczone. Spójność nagrań wideo (brak przerw w nagraniach). Zasilanie bezpośrednio z gniazdka zapalniczki, szybkie podłączenie I nagrywanie w czasie jazdy. Automatyczne uruchamianie nagrywania w momencie uruchomienia silnika (również automatyczne wyłączanie po jego wyłączenia) Nagrywanie w pętli, z możliwością ustawienia długości fragmentów wideo. Możliwość przeglądania wideo w czasie nagrywania. Nagrywanie daty i czasu na nagranym materiale wideo. Ustawiany czas nagrywanych sekwencji wideo. Funkcja zdjęć Ładowanie akumulatorka poprzez złącze USB (5V, 500mA). Nagrywania na karcie Micro SD, do 32GB pojemności. Strona 5 z 14

6 Opis przycisków i złączy Strona 6 z 14

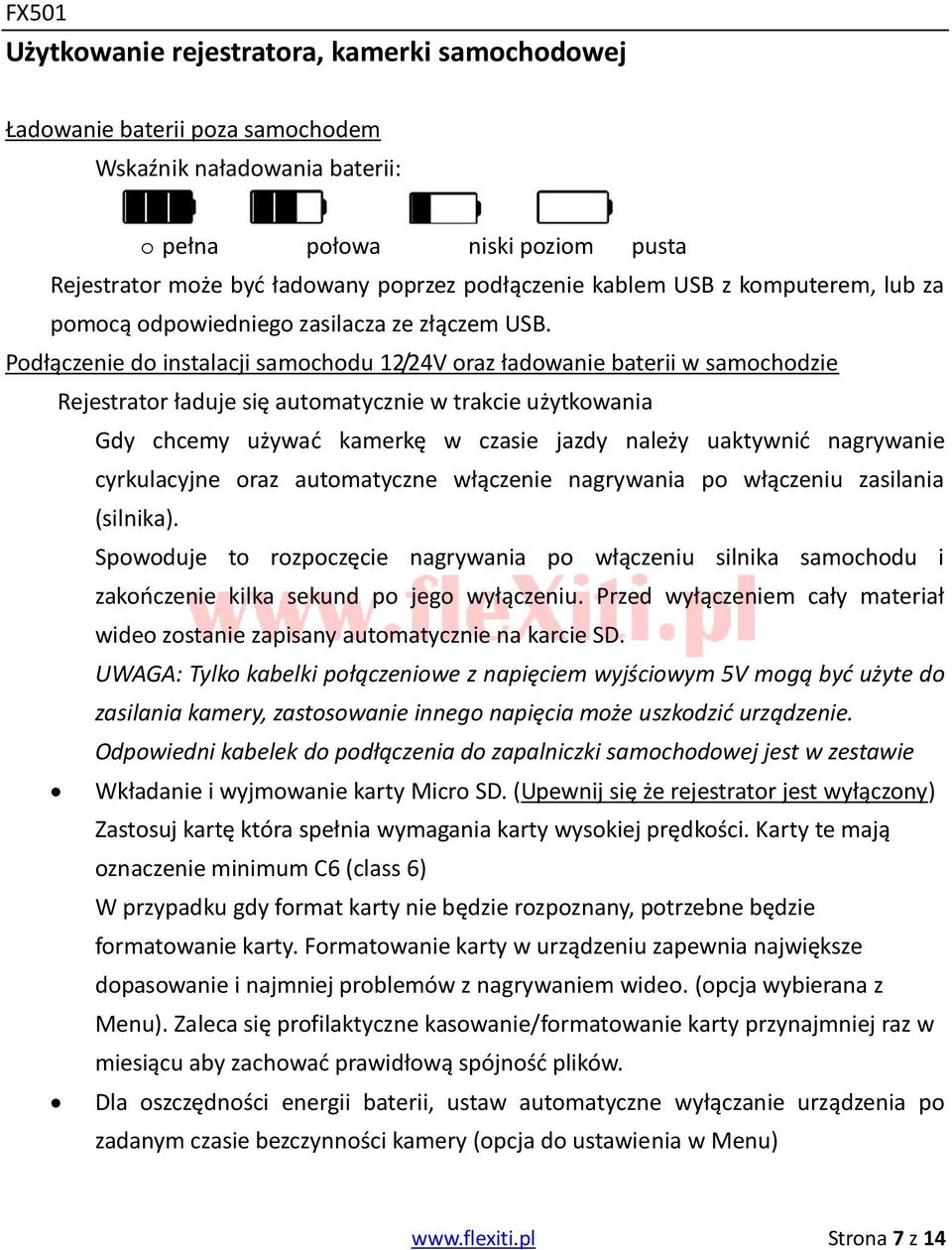

7 Użytkowanie rejestratora, kamerki samochodowej Ładowanie baterii poza samochodem Wskaźnik naładowania baterii: o pełna połowa niski poziom pusta Rejestrator może być ładowany poprzez podłączenie kablem USB z komputerem, lub za pomocą odpowiedniego zasilacza ze złączem USB. Podłączenie do instalacji samochodu 12/24V oraz ładowanie baterii w samochodzie Rejestrator ładuje się automatycznie w trakcie użytkowania Gdy chcemy używać kamerkę w czasie jazdy należy uaktywnić nagrywanie cyrkulacyjne oraz automatyczne włączenie nagrywania po włączeniu zasilania (silnika). Spowoduje to rozpoczęcie nagrywania po włączeniu silnika samochodu i zakończenie kilka sekund po jego wyłączeniu. Przed wyłączeniem cały materiał wideo zostanie zapisany automatycznie na karcie SD. UWAGA: Tylko kabelki połączeniowe z napięciem wyjściowym 5V mogą być użyte do zasilania kamery, zastosowanie innego napięcia może uszkodzić urządzenie. Odpowiedni kabelek do podłączenia do zapalniczki samochodowej jest w zestawie Wkładanie i wyjmowanie karty Micro SD. (Upewnij się że rejestrator jest wyłączony) Zastosuj kartę która spełnia wymagania karty wysokiej prędkości. Karty te mają oznaczenie minimum C6 (class 6) W przypadku gdy format karty nie będzie rozpoznany, potrzebne będzie formatowanie karty. Formatowanie karty w urządzeniu zapewnia największe dopasowanie i najmniej problemów z nagrywaniem wideo. (opcja wybierana z Menu). Zaleca się profilaktyczne kasowanie/formatowanie karty przynajmniej raz w miesiącu aby zachować prawidłową spójność plików. Dla oszczędności energii baterii, ustaw automatyczne wyłączanie urządzenia po zadanym czasie bezczynności kamery (opcja do ustawienia w Menu) Strona 7 z 14

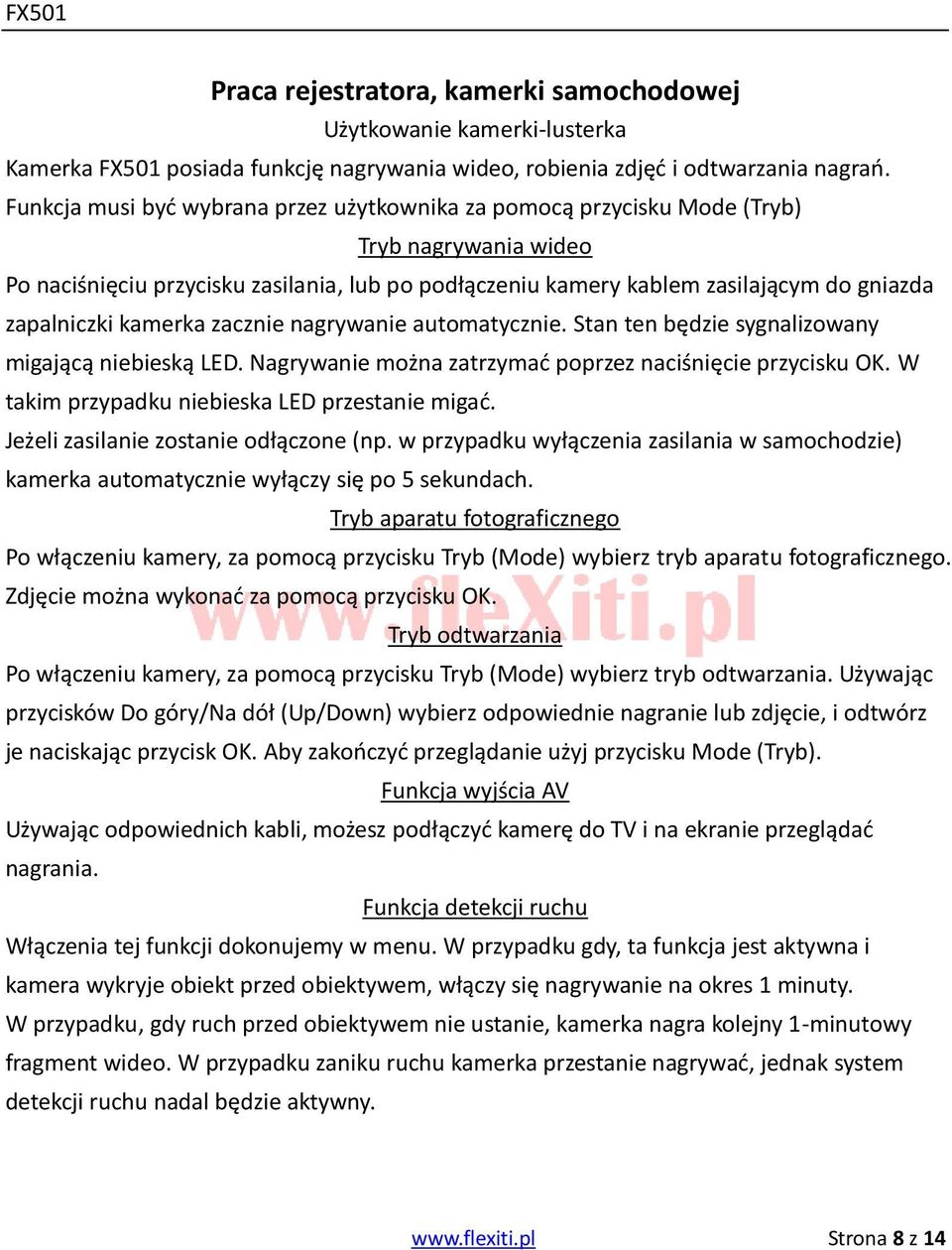

8 Praca rejestratora, kamerki samochodowej Użytkowanie kamerki-lusterka Kamerka FX501 posiada funkcję nagrywania wideo, robienia zdjęć i odtwarzania nagrań. Funkcja musi być wybrana przez użytkownika za pomocą przycisku Mode (Tryb) Tryb nagrywania wideo Po naciśnięciu przycisku zasilania, lub po podłączeniu kamery kablem zasilającym do gniazda zapalniczki kamerka zacznie nagrywanie automatycznie. Stan ten będzie sygnalizowany migającą niebieską LED. Nagrywanie można zatrzymać poprzez naciśnięcie przycisku OK. W takim przypadku niebieska LED przestanie migać. Jeżeli zasilanie zostanie odłączone (np. w przypadku wyłączenia zasilania w samochodzie) kamerka automatycznie wyłączy się po 5 sekundach. Tryb aparatu fotograficznego Po włączeniu kamery, za pomocą przycisku Tryb (Mode) wybierz tryb aparatu fotograficznego. Zdjęcie można wykonać za pomocą przycisku OK. Tryb odtwarzania Po włączeniu kamery, za pomocą przycisku Tryb (Mode) wybierz tryb odtwarzania. Używając przycisków Do góry/na dół (Up/Down) wybierz odpowiednie nagranie lub zdjęcie, i odtwórz je naciskając przycisk OK. Aby zakończyć przeglądanie użyj przycisku Mode (Tryb). Funkcja wyjścia AV Używając odpowiednich kabli, możesz podłączyć kamerę do TV i na ekranie przeglądać nagrania. Funkcja detekcji ruchu Włączenia tej funkcji dokonujemy w menu. W przypadku gdy, ta funkcja jest aktywna i kamera wykryje obiekt przed obiektywem, włączy się nagrywanie na okres 1 minuty. W przypadku, gdy ruch przed obiektywem nie ustanie, kamerka nagra kolejny 1-minutowy fragment wideo. W przypadku zaniku ruchu kamerka przestanie nagrywać, jednak system detekcji ruchu nadal będzie aktywny. Strona 8 z 14

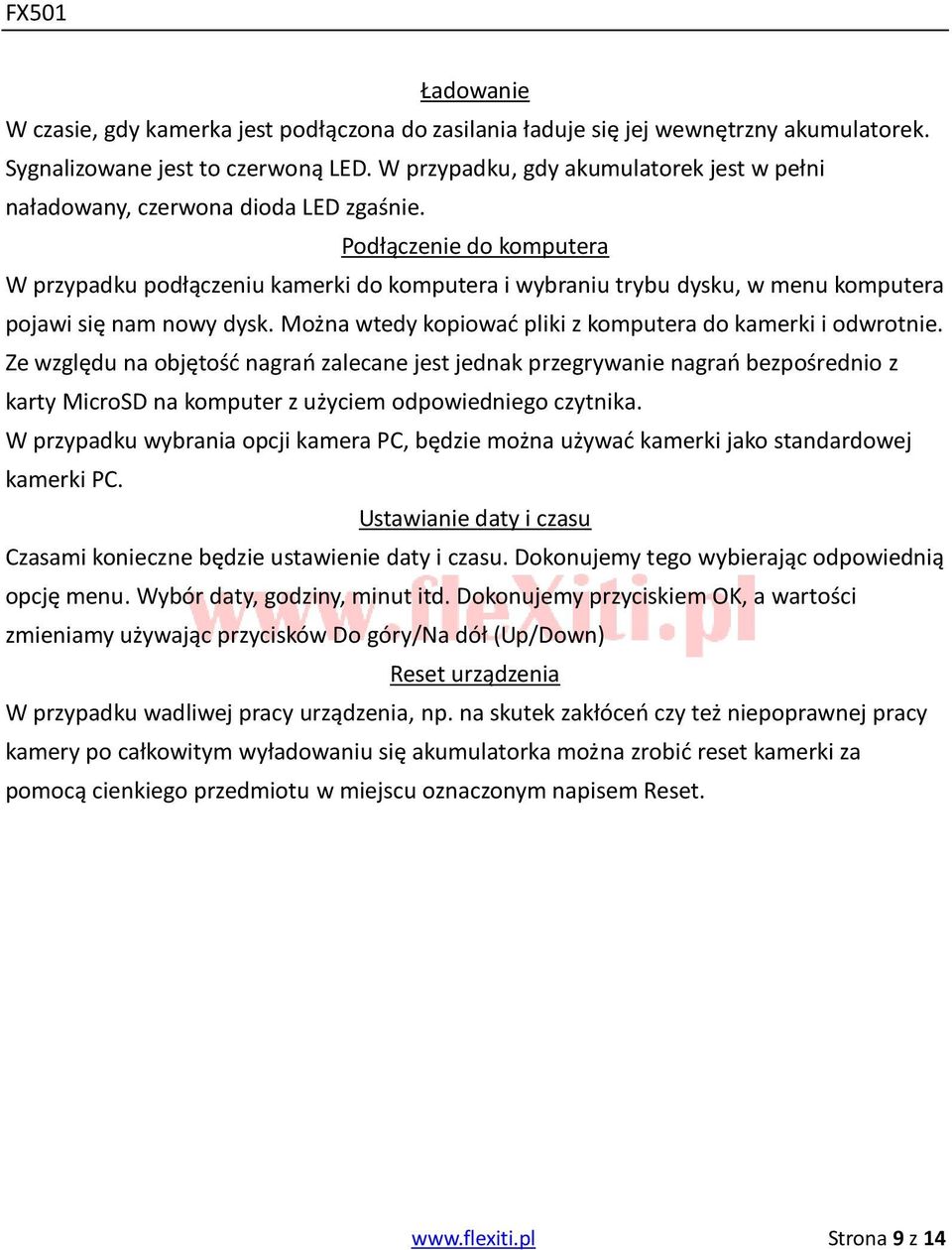

9 Ładowanie W czasie, gdy kamerka jest podłączona do zasilania ładuje się jej wewnętrzny akumulatorek. Sygnalizowane jest to czerwoną LED. W przypadku, gdy akumulatorek jest w pełni naładowany, czerwona dioda LED zgaśnie. Podłączenie do komputera W przypadku podłączeniu kamerki do komputera i wybraniu trybu dysku, w menu komputera pojawi się nam nowy dysk. Można wtedy kopiować pliki z komputera do kamerki i odwrotnie. Ze względu na objętość nagrań zalecane jest jednak przegrywanie nagrań bezpośrednio z karty MicroSD na komputer z użyciem odpowiedniego czytnika. W przypadku wybrania opcji kamera PC, będzie można używać kamerki jako standardowej kamerki PC. Ustawianie daty i czasu Czasami konieczne będzie ustawienie daty i czasu. Dokonujemy tego wybierając odpowiednią opcję menu. Wybór daty, godziny, minut itd. Dokonujemy przyciskiem OK, a wartości zmieniamy używając przycisków Do góry/na dół (Up/Down) Reset urządzenia W przypadku wadliwej pracy urządzenia, np. na skutek zakłóceń czy też niepoprawnej pracy kamery po całkowitym wyładowaniu się akumulatorka można zrobić reset kamerki za pomocą cienkiego przedmiotu w miejscu oznaczonym napisem Reset. Strona 9 z 14

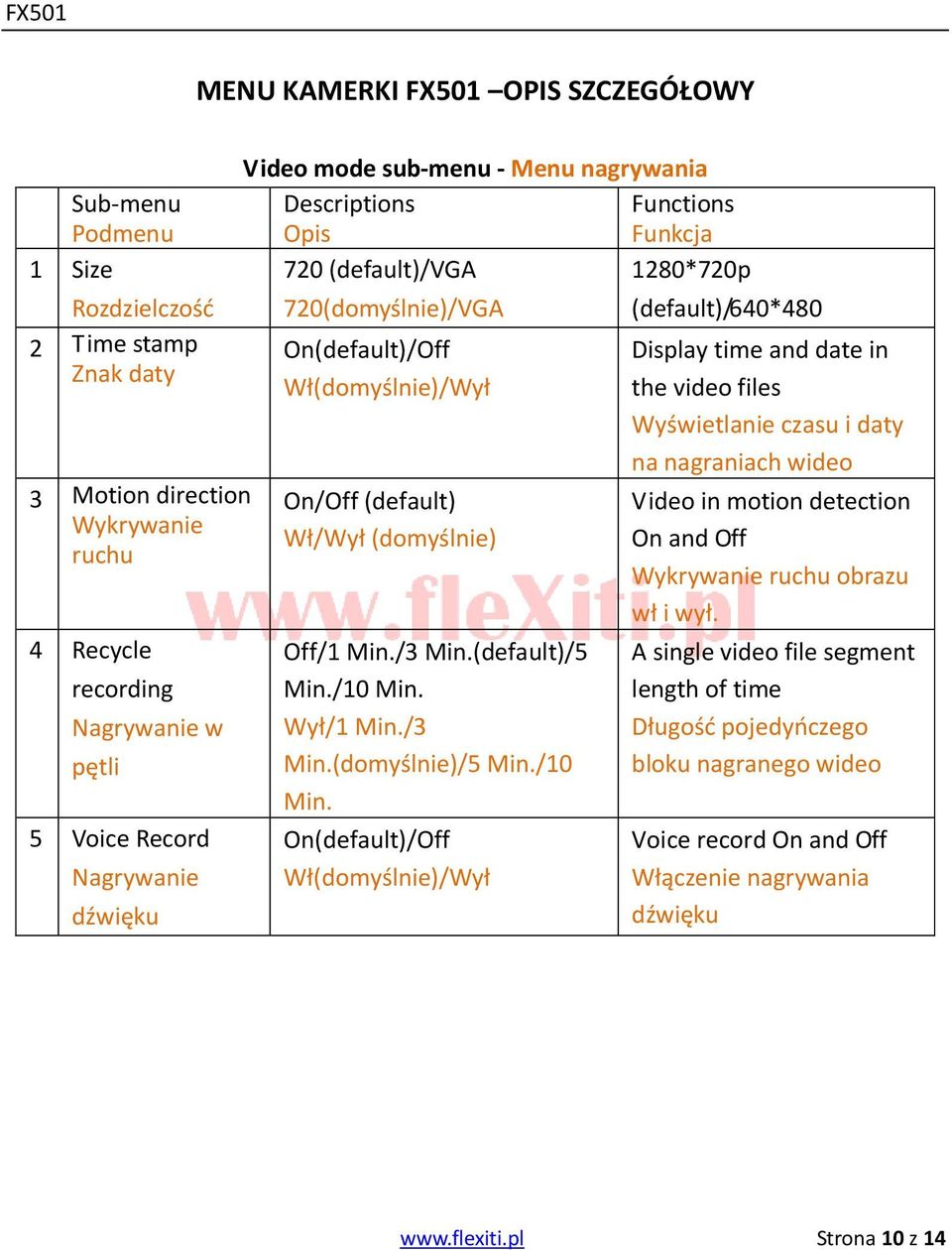

10 MENU KAMERKI FX501 OPIS SZCZEGÓŁOWY Sub-menu Podmenu 1 Size Rozdzielczość 2 Time stamp Znak daty 3 Motion direction Wykrywanie ruchu 4 Recycle recording Nagrywanie w pętli 5 Voice Record Nagrywanie dźwięku Video mode sub-menu - Menu nagrywania Descriptions Functions Opis Funkcja 720 (default)/vga 1280*720p 720(domyślnie)/VGA On(default)/Off Wł(domyślnie)/Wył On/Off (default) Wł/Wył (domyślnie) Off/1 Min./3 Min.(default)/5 Min./10 Min. Wył/1 Min./3 Min.(domyślnie)/5 Min./10 Min. On(default)/Off Wł(domyślnie)/Wył (default)/640*480 Display time and date in the video files Wyświetlanie czasu i daty na nagraniach wideo Video in motion detection On and Off Wykrywanie ruchu obrazu wł i wył. A single video file segment length of time Długość pojedyńczego bloku nagranego wideo Voice record On and Off Włączenie nagrywania dźwięku Strona 10 z 14

11 1 Size Rozdzielczość Camera mode sub-menu - Menu w trybie zdjęć 3M/2M(default)/1.3M/VGA Choose output size of the Domyślnie 3M/2M photo Wybór rozdzielczości i rozmiaru zdjęcia 1 Delete Kasowanie 2 Thumbnail Miniaturki 3 Volume Głośność Replay mode sub-menu Menu w trybie odtwarzania Cancel(default)/Execute Rezygnuj(domyślnie)/Wykonaj Cancel(default)/Execute Rezygnuj(domyslnie)/Wykonaj 0/1/2/3/4/5(default)/6 0/1/2/3/4/5(domyślnie)/6 Select deletion file Kasowanie wybranego pliku Thumbnail view Przegląd miniature nagrań Adjust volume of the built-in loudspeaker Ustawienie głośności wbudowanego głośnika Strona 11 z 14

12 1 Format Format 2 Languages Język 3 Auto Power Off Automatycz ne wyłaczanie 4 System Reset Zerowanie ustawień 5 Light Freq Częstotliwoś ć sieci 6 TV output format Format wideo 7 Date Settings Data System setting menu- Menu ustawień systemowych Cancel (default)/execute Rezygnuj(domyślnie)/Wykonaj English / Chinese (default) / Japanese / French / German / Russian / Spanish etc. Off /1 Min. / 3 Min. (default) / 5 Min. Wył /1 Min. / 3 Min. (domyślnie) / 5 Min. Cancel(default) / Execute Rezygnuj(domyślnie)/Wykonaj Format memory card Format karty SD Display the selected language Wybór języka menu If you do not do anything, DVR will turn off automatically in 1 Min. / 3 Min. (default) / 5 Min. Restore default settings Przywróć ustawienia fabryczne 50 Hz (default) (domyślnie) Most European power frequency, większość Europy, w tym Polska 60 Hz Most power frequency in the United States NTSC (default) Video format in the United PAL 8 USB PC Camera Praca jako PC kamera Disk drive (default) domyślnie jako dysk USB States and Japan European video format Format europejski, w tym Polska Adjustment year, month, day and time Ustawienie daty i czasu Connect with USB for PC CAMERA Connect USB and data can be read Strona 12 z 14

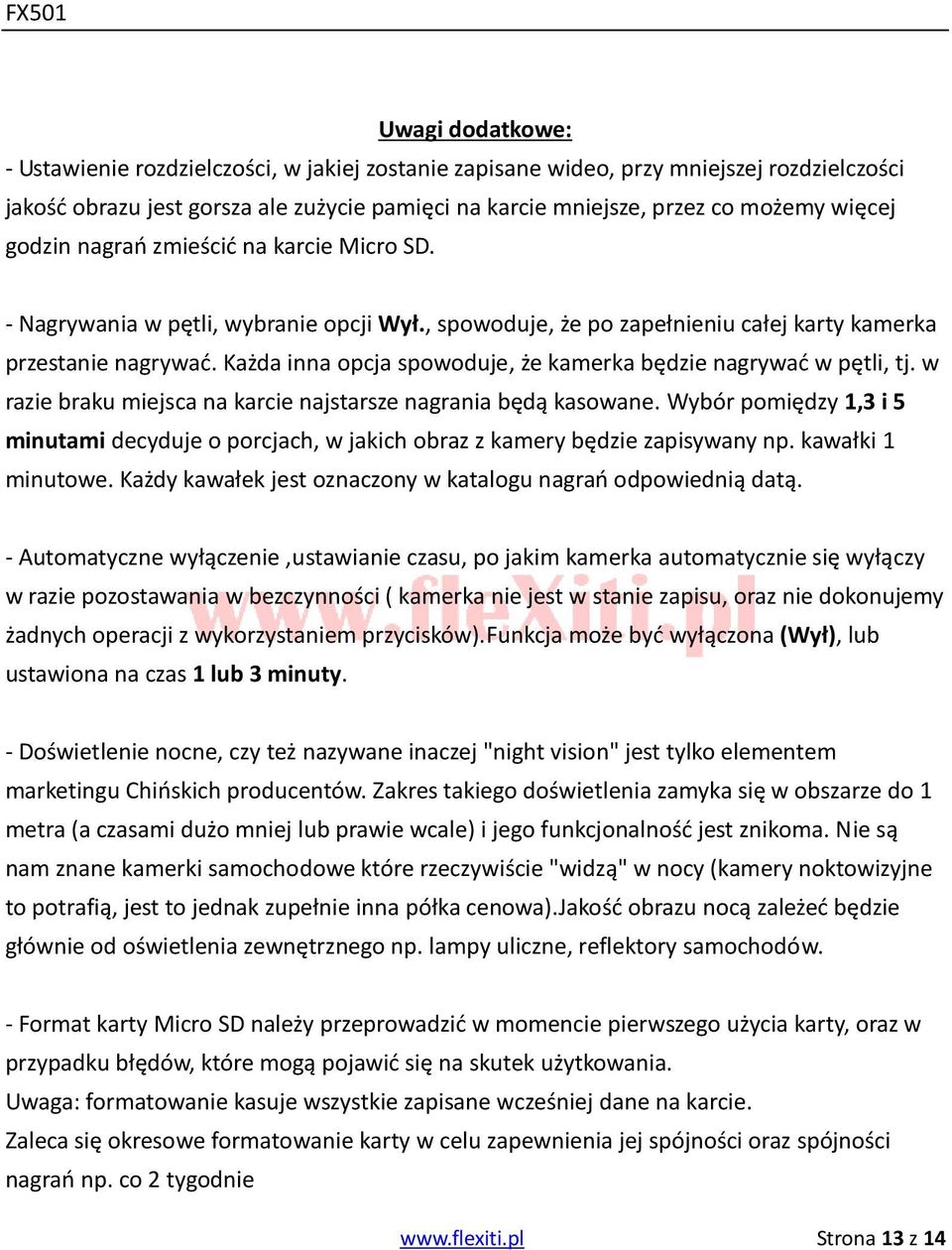

13 Uwagi dodatkowe: - Ustawienie rozdzielczości, w jakiej zostanie zapisane wideo, przy mniejszej rozdzielczości jakość obrazu jest gorsza ale zużycie pamięci na karcie mniejsze, przez co możemy więcej godzin nagrań zmieścić na karcie Micro SD. - Nagrywania w pętli, wybranie opcji Wył., spowoduje, że po zapełnieniu całej karty kamerka przestanie nagrywać. Każda inna opcja spowoduje, że kamerka będzie nagrywać w pętli, tj. w razie braku miejsca na karcie najstarsze nagrania będą kasowane. Wybór pomiędzy 1,3 i 5 minutami decyduje o porcjach, w jakich obraz z kamery będzie zapisywany np. kawałki 1 minutowe. Każdy kawałek jest oznaczony w katalogu nagrań odpowiednią datą. - Automatyczne wyłączenie,ustawianie czasu, po jakim kamerka automatycznie się wyłączy w razie pozostawania w bezczynności ( kamerka nie jest w stanie zapisu, oraz nie dokonujemy żadnych operacji z wykorzystaniem przycisków).funkcja może być wyłączona (Wył), lub ustawiona na czas 1 lub 3 minuty. - Doświetlenie nocne, czy też nazywane inaczej "night vision" jest tylko elementem marketingu Chińskich producentów. Zakres takiego doświetlenia zamyka się w obszarze do 1 metra (a czasami dużo mniej lub prawie wcale) i jego funkcjonalność jest znikoma. Nie są nam znane kamerki samochodowe które rzeczywiście "widzą" w nocy (kamery noktowizyjne to potrafią, jest to jednak zupełnie inna półka cenowa).jakość obrazu nocą zależeć będzie głównie od oświetlenia zewnętrznego np. lampy uliczne, reflektory samochodów. - Format karty Micro SD należy przeprowadzić w momencie pierwszego użycia karty, oraz w przypadku błędów, które mogą pojawić się na skutek użytkowania. Uwaga: formatowanie kasuje wszystkie zapisane wcześniej dane na karcie. Zaleca się okresowe formatowanie karty w celu zapewnienia jej spójności oraz spójności nagrań np. co 2 tygodnie Strona 13 z 14

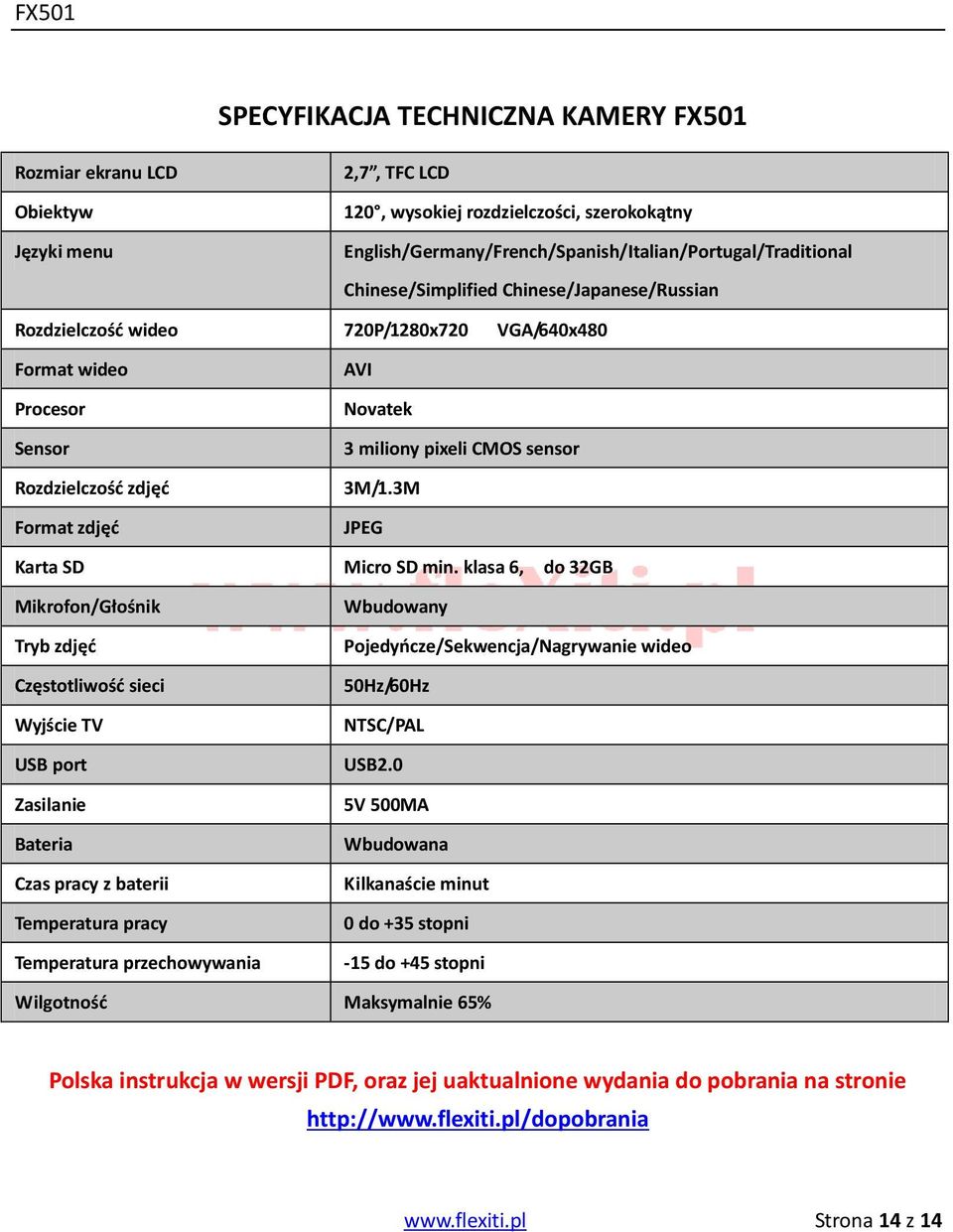

14 SPECYFIKACJA TECHNICZNA KAMERY FX501 Rozmiar ekranu LCD Obiektyw Języki menu 2,7, TFC LCD 120, wysokiej rozdzielczości, szerokokątny English/Germany/French/Spanish/Italian/Portugal/Traditional Chinese/Simplified Chinese/Japanese/Russian Rozdzielczość wideo 720P/1280x720 VGA/640x480 Format wideo Procesor Sensor Rozdzielczość zdjęć Format zdjęć AVI Novatek 3 miliony pixeli CMOS sensor 3M/1.3M JPEG Karta SD Micro SD min. klasa 6, do 32GB Mikrofon/Głośnik Tryb zdjęć Częstotliwość sieci Wyjście TV USB port Zasilanie Bateria Czas pracy z baterii Temperatura pracy Temperatura przechowywania Wbudowany Pojedyńcze/Sekwencja/Nagrywanie wideo 50Hz/60Hz NTSC/PAL USB2.0 5V 500MA Wbudowana Kilkanaście minut 0 do +35 stopni -15 do +45 stopni Wilgotność Maksymalnie 65% Polska instrukcja w wersji PDF, oraz jej uaktualnione wydania do pobrania na stronie Strona 14 z 14
