Pinnacle PCTV SAT Skrócona instrukcja obsługi. OPRACOWANIE ALSTOR październik 2003

Transkrypt

1 Pinnacle PCTV SAT Skrócona instrukcja obsługi 1

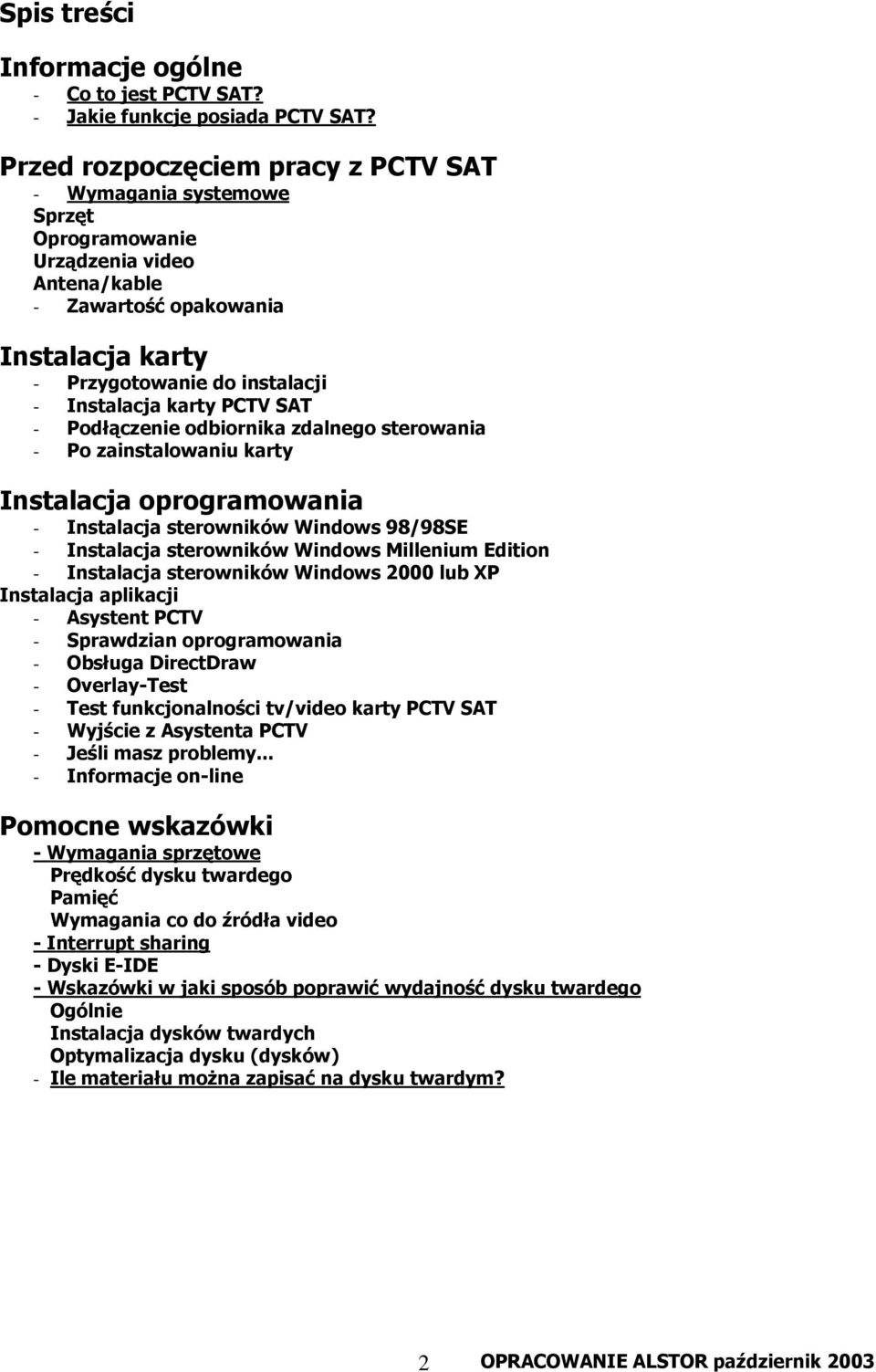

2 Spis treści Informacje ogólne - Co to jest PCTV SAT? - Jakie funkcje posiada PCTV SAT? Przed rozpoczęciem pracy z PCTV SAT - Wymagania systemowe Sprzęt Oprogramowanie Urządzenia video Antena/kable - Zawartość opakowania Instalacja karty - Przygotowanie do instalacji - Instalacja karty PCTV SAT - Podłączenie odbiornika zdalnego sterowania - Po zainstalowaniu karty Instalacja oprogramowania - Instalacja sterowników Windows 98/98SE - Instalacja sterowników Windows Millenium Edition - Instalacja sterowników Windows 2000 lub XP Instalacja aplikacji - Asystent PCTV - Sprawdzian oprogramowania - Obsługa DirectDraw - Overlay-Test - Test funkcjonalności tv/video karty PCTV SAT - Wyjście z Asystenta PCTV - Jeśli masz problemy... - Informacje on-line Pomocne wskazówki - Wymagania sprzętowe Prędkość dysku twardego Pamięć Wymagania co do źródła video - Interrupt sharing - Dyski E-IDE - Wskazówki w jaki sposób poprawić wydajność dysku twardego Ogólnie Instalacja dysków twardych Optymalizacja dysku (dysków) - Ile materiału można zapisać na dysku twardym? 2

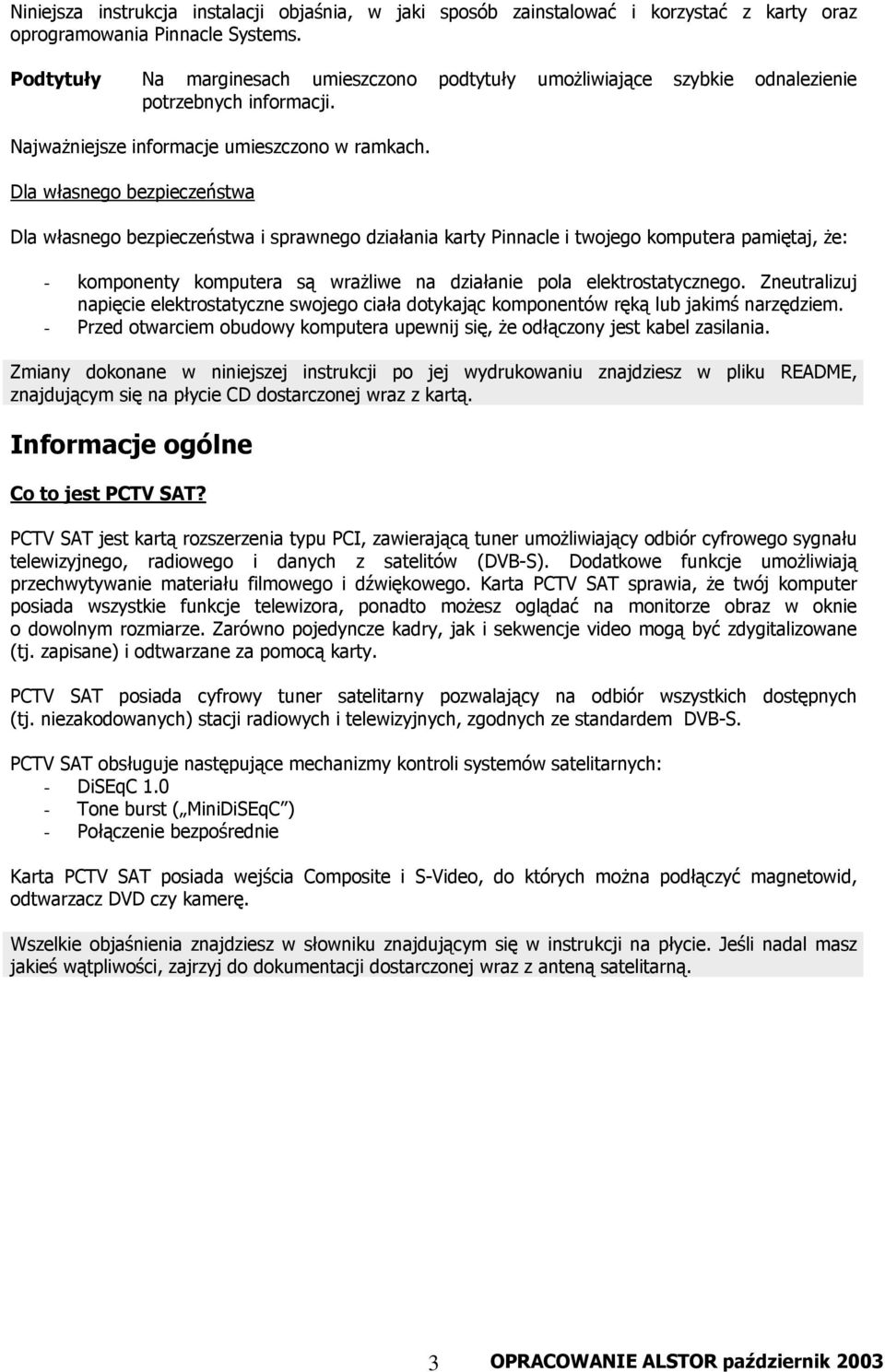

3 Niniejsza instrukcja instalacji objaśnia, w jaki sposób zainstalować i korzystać z karty oraz oprogramowania Pinnacle Systems. Podtytuły Na marginesach umieszczono podtytuły umożliwiające szybkie odnalezienie potrzebnych informacji. Najważniejsze informacje umieszczono w ramkach. Dla własnego bezpieczeństwa Dla własnego bezpieczeństwa i sprawnego działania karty Pinnacle i twojego komputera pamiętaj, że: - komponenty komputera są wrażliwe na działanie pola elektrostatycznego. Zneutralizuj napięcie elektrostatyczne swojego ciała dotykając komponentów ręką lub jakimś narzędziem. - Przed otwarciem obudowy komputera upewnij się, że odłączony jest kabel zasilania. Zmiany dokonane w niniejszej instrukcji po jej wydrukowaniu znajdziesz w pliku README, znajdującym się na płycie CD dostarczonej wraz z kartą. Informacje ogólne Co to jest PCTV SAT? PCTV SAT jest kartą rozszerzenia typu PCI, zawierającą tuner umożliwiający odbiór cyfrowego sygnału telewizyjnego, radiowego i danych z satelitów (DVB-S). Dodatkowe funkcje umożliwiają przechwytywanie materiału filmowego i dźwiękowego. Karta PCTV SAT sprawia, że twój komputer posiada wszystkie funkcje telewizora, ponadto możesz oglądać na monitorze obraz w oknie o dowolnym rozmiarze. Zarówno pojedyncze kadry, jak i sekwencje video mogą być zdygitalizowane (tj. zapisane) i odtwarzane za pomocą karty. PCTV SAT posiada cyfrowy tuner satelitarny pozwalający na odbiór wszystkich dostępnych (tj. niezakodowanych) stacji radiowych i telewizyjnych, zgodnych ze standardem DVB-S. PCTV SAT obsługuje następujące mechanizmy kontroli systemów satelitarnych: - DiSEqC Tone burst ( MiniDiSEqC ) - Połączenie bezpośrednie Karta PCTV SAT posiada wejścia Composite i S-Video, do których można podłączyć magnetowid, odtwarzacz DVD czy kamerę. Wszelkie objaśnienia znajdziesz w słowniku znajdującym się w instrukcji na płycie. Jeśli nadal masz jakieś wątpliwości, zajrzyj do dokumentacji dostarczonej wraz z anteną satelitarną. 3

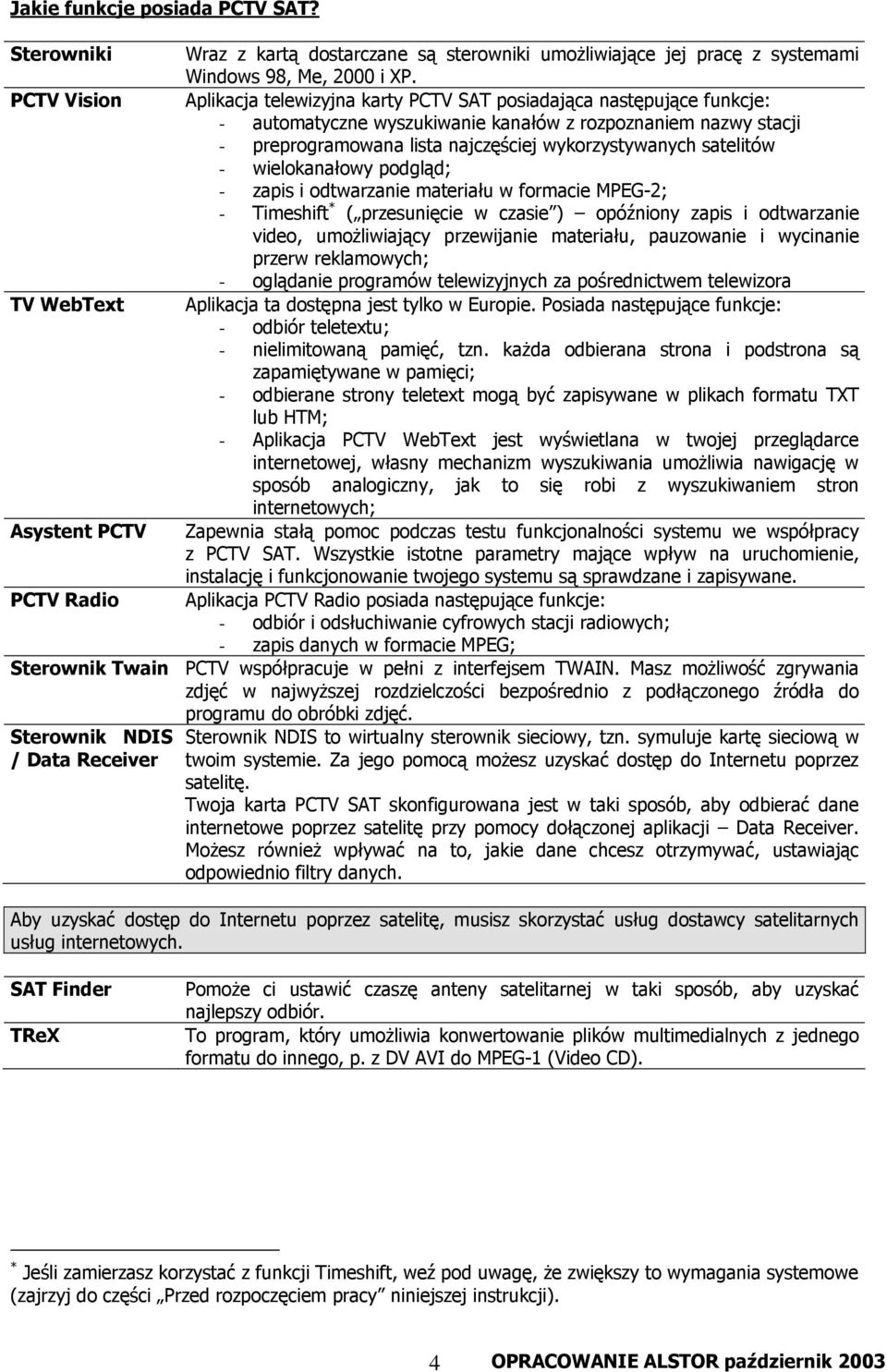

4 Jakie funkcje posiada PCTV SAT? Sterowniki Wraz z kartą dostarczane są sterowniki umożliwiające jej pracę z systemami Windows 98, Me, 2000 i XP. PCTV Vision Aplikacja telewizyjna karty PCTV SAT posiadająca następujące funkcje: - automatyczne wyszukiwanie kanałów z rozpoznaniem nazwy stacji - preprogramowana lista najczęściej wykorzystywanych satelitów - wielokanałowy podgląd; - zapis i odtwarzanie materiału w formacie MPEG-2; - Timeshift * ( przesunięcie w czasie ) opóźniony zapis i odtwarzanie video, umożliwiający przewijanie materiału, pauzowanie i wycinanie przerw reklamowych; - oglądanie programów telewizyjnych za pośrednictwem telewizora TV WebText Aplikacja ta dostępna jest tylko w Europie. Posiada następujące funkcje: - odbiór teletextu; - nielimitowaną pamięć, tzn. każda odbierana strona i podstrona są zapamiętywane w pamięci; - odbierane strony teletext mogą być zapisywane w plikach formatu TXT lub HTM; - Aplikacja PCTV WebText jest wyświetlana w twojej przeglądarce internetowej, własny mechanizm wyszukiwania umożliwia nawigację w sposób analogiczny, jak to się robi z wyszukiwaniem stron internetowych; Asystent PCTV Zapewnia stałą pomoc podczas testu funkcjonalności systemu we współpracy z PCTV SAT. Wszystkie istotne parametry mające wpływ na uruchomienie, instalację i funkcjonowanie twojego systemu są sprawdzane i zapisywane. PCTV Radio Aplikacja PCTV Radio posiada następujące funkcje: - odbiór i odsłuchiwanie cyfrowych stacji radiowych; - zapis danych w formacie MPEG; Sterownik Twain PCTV współpracuje w pełni z interfejsem TWAIN. Masz możliwość zgrywania zdjęć w najwyższej rozdzielczości bezpośrednio z podłączonego źródła do programu do obróbki zdjęć. Sterownik NDIS Sterownik NDIS to wirtualny sterownik sieciowy, tzn. symuluje kartę sieciową w / Data Receiver twoim systemie. Za jego pomocą możesz uzyskać dostęp do Internetu poprzez satelitę. Twoja karta PCTV SAT skonfigurowana jest w taki sposób, aby odbierać dane internetowe poprzez satelitę przy pomocy dołączonej aplikacji Data Receiver. Możesz również wpływać na to, jakie dane chcesz otrzymywać, ustawiając odpowiednio filtry danych. Aby uzyskać dostęp do Internetu poprzez satelitę, musisz skorzystać usług dostawcy satelitarnych usług internetowych. SAT Finder TReX Pomoże ci ustawić czaszę anteny satelitarnej w taki sposób, aby uzyskać najlepszy odbiór. To program, który umożliwia konwertowanie plików multimedialnych z jednego formatu do innego, p. z DV AVI do MPEG-1 (Video CD). * Jeśli zamierzasz korzystać z funkcji Timeshift, weź pod uwagę, że zwiększy to wymagania systemowe (zajrzyj do części Przed rozpoczęciem pracy niniejszej instrukcji). 4

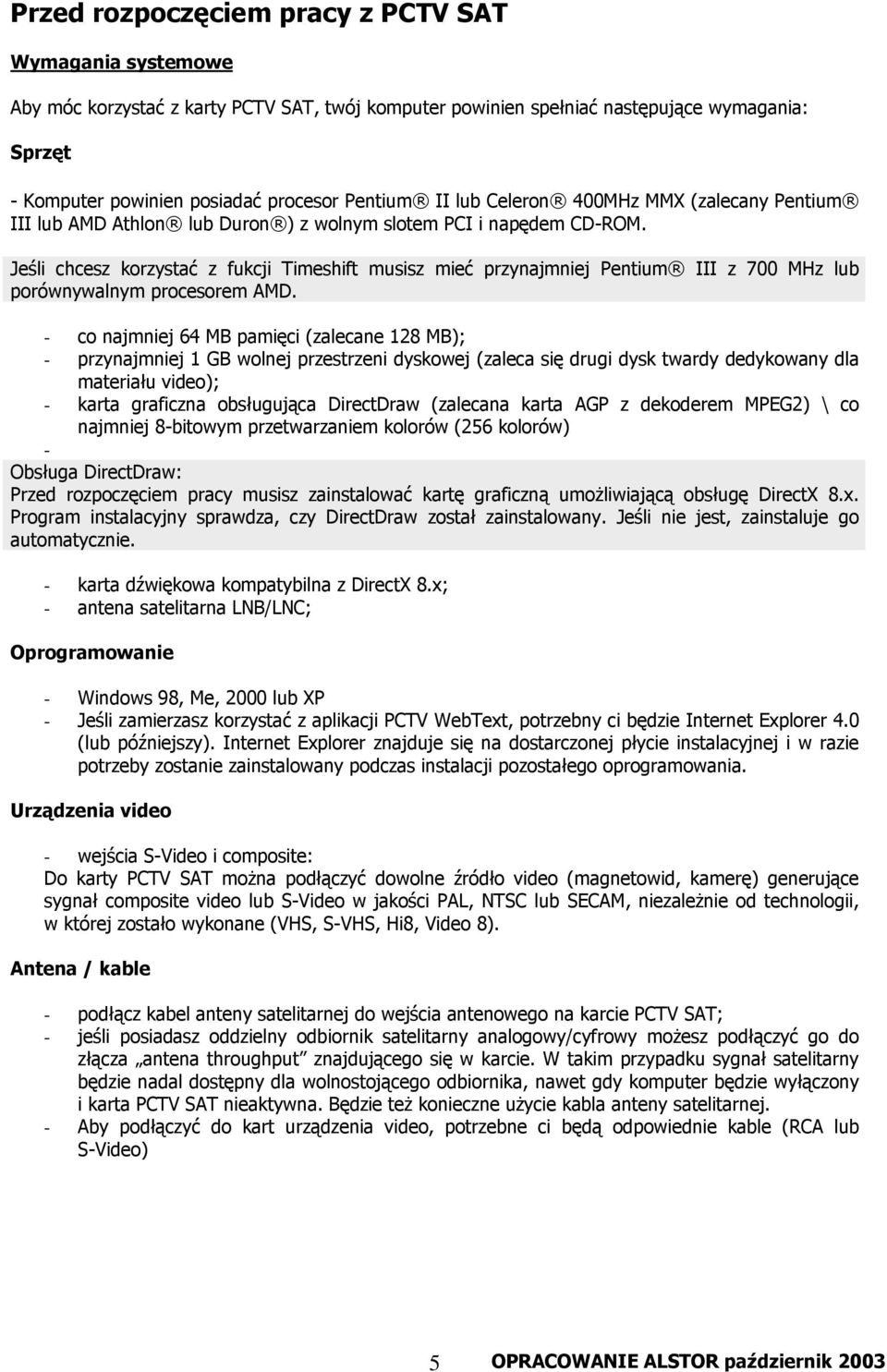

5 Przed rozpoczęciem pracy z PCTV SAT Wymagania systemowe Aby móc korzystać z karty PCTV SAT, twój komputer powinien spełniać następujące wymagania: Sprzęt - Komputer powinien posiadać procesor Pentium II lub Celeron 400MHz MMX (zalecany Pentium III lub AMD Athlon lub Duron ) z wolnym slotem PCI i napędem CD-ROM. Jeśli chcesz korzystać z fukcji Timeshift musisz mieć przynajmniej Pentium III z 700 MHz lub porównywalnym procesorem AMD. - co najmniej 64 MB pamięci (zalecane 128 MB); - przynajmniej 1 GB wolnej przestrzeni dyskowej (zaleca się drugi dysk twardy dedykowany dla materiału video); - karta graficzna obsługująca DirectDraw (zalecana karta AGP z dekoderem MPEG2) \ co najmniej 8-bitowym przetwarzaniem kolorów (256 kolorów) - Obsługa DirectDraw: Przed rozpoczęciem pracy musisz zainstalować kartę graficzną umożliwiającą obsługę DirectX 8.x. Program instalacyjny sprawdza, czy DirectDraw został zainstalowany. Jeśli nie jest, zainstaluje go automatycznie. - karta dźwiękowa kompatybilna z DirectX 8.x; - antena satelitarna LNB/LNC; Oprogramowanie - Windows 98, Me, 2000 lub XP - Jeśli zamierzasz korzystać z aplikacji PCTV WebText, potrzebny ci będzie Internet Explorer 4.0 (lub późniejszy). Internet Explorer znajduje się na dostarczonej płycie instalacyjnej i w razie potrzeby zostanie zainstalowany podczas instalacji pozostałego oprogramowania. Urządzenia video - wejścia S-Video i composite: Do karty PCTV SAT można podłączyć dowolne źródło video (magnetowid, kamerę) generujące sygnał composite video lub S-Video w jakości PAL, NTSC lub SECAM, niezależnie od technologii, w której zostało wykonane (VHS, S-VHS, Hi8, Video 8). Antena / kable - podłącz kabel anteny satelitarnej do wejścia antenowego na karcie PCTV SAT; - jeśli posiadasz oddzielny odbiornik satelitarny analogowy/cyfrowy możesz podłączyć go do złącza antena throughput znajdującego się w karcie. W takim przypadku sygnał satelitarny będzie nadal dostępny dla wolnostojącego odbiornika, nawet gdy komputer będzie wyłączony i karta PCTV SAT nieaktywna. Będzie też konieczne użycie kabla anteny satelitarnej. - Aby podłączyć do kart urządzenia video, potrzebne ci będą odpowiednie kable (RCA lub S-Video) 5

6 Zawartość opakowania Przed rozpoczęciem instalacji swojej karty multimedialnej sprawdź, czy zestaw zawiera wszystkie elementy: - kartę PCTV SAT - płytę CD z aplikacjami, sterownikami i dokumentacją - instrukcję obsługi Uwaga: podzespoły komputerowe są wrażliwe na działanie napięcia antystatycznego. Proszę wyjąć kartę z opakowania antystatycznego bezpośrednio przed jej instalacją. - pilot zdalnego sterowania - kabel odbiornika Jeśli brakuje którejś z wymienionych pozycji, proszę skontaktować się z punktem zakupu. Pełne oprogramowanie i dokumentację znajdziesz na załączonej. W zestawie nie ma żadnych dyskietek. Oprogramowanie Na płycie instalacyjnej znajdziesz następujące aplikacje: Sterowniki dla Windows 98, ME, 2000 i XP, PCTV Vision, TV WebText, Asystent PCTV, PCTV Radio, Sterownik Twain, Sterownik NDIS / Data Receiver, SAT Finder, TReX Nie przewidziano możliwości wykorzystania karty PCTV SAT z systemami operacyjnymi Windows 95 i Windows NT 4. Instalacja urządzenia Przygotowanie do instalacji Jedynym narzędziem potrzebnym ci do zainstalowania karty będzie śrubokręt. Postępuj zgodnie z poniższymi punktami: 1. Rozładuj swoje napięcie elektrostatyczne dotykając metalowej obudowy komputera. 2. Wyłącz komputer i wszystkie urządzenia peryferyjne. Odłącz kabel zasilania i pozostałe kable. 3. Odkręć śrubki mocujące pokrywę obudowy komputera i zdejmij ją. 4. Wybierz wolny slot PCI. Usuń osłonę slotu w tylnej części obudowy komputera. Instalacja karty PCTV SAT 1. Wsuń ostrożnie kartę do wybranego slotu. Trzymaj ją za górną krawędź i równocześnie naciśnij obydwa końce wsuwając do slotu. Naciśnij górną krawędź, by sprawdzić, czy karta jest trwale zamocowana. 2. Jeśli nie możesz wsunąć karty bez oporu nie używaj siły. Możesz uszkodzić lub wykrzywić elementy złącza. Zamiast tego wyjmij kartę i spróbuj raz jeszcze. 3. Przykręć dobrze śrubki śledzia karty, załóż pokrywę obudowy komputera i podłącz ponownie wszystkie kable. Instalacja odbiornika zdalnego sterowania 1. Podłącz 9-pinową wtyczkę odbirnika zdalnego sterowania do dostępnego protu szeregowego swojego komputera. 2. Przyczep drugi koniec odbirnika do monitora lub obudowy komputera. Upewnij się, że nic nie znajduje się na linii pomiędzy pilotem a odbiornikiem. 3. Włóż baterie (2 sztuki 1,5 V (R 06, AA)) do pilota. 6

7 Po zainstalowaniu karty Załóż obudowę komputera i podłącz urządzenia peryferyjne. Więcej informacji odnośnie podłączenia zewnętrznych urządzeń (video, telewizora) znajdziesz w dokumentacji na płytce. Instalacja oprogramowania W tej części instrukcji objaśniono, w jaki sposób zainstalować oprogramowanie karty PCTV SAT. Podczas instalacji zostanie utworzony specjalny folder, do którego zostaną skopiowane wszystkie aplikacje. Instalacja sterowników do Windows 98/98SE 1. Włącz komputer. Windows 98 uruchomi się automatycznie. Jeśli twój komputer jest skofugirowany inaczej, uruchom system Windows. Po uruchomieniu ukaże się okno Add New Hardware Wizard (kreatora instalacji nowego urządzenia). 2. Kliknij Next (dalej). 3. Zachowaj ustawienia standardowe i kliknij Next. 4. Włóż płytkę instalacyjną. 5. Wybierz CD-ROM drive (napęd CD-ROM) i kliknij Next. 6. Wybierz The updated driver (zaktualizowany sterownik) i kliknij Next. 7. Ponownie kliknij Next. 8. Aby zakończyć instalację kliknij Finish ( Zakończ ). Po zainstalowaniu sterownika możesz zostać poinstruowany, by zrestartować Windows. Zrób to i postępuj dalej zgodnie z punktem Instalacja aplikacji. Instalacja sterowników do Windows Millenium Edition 1. Włącz komputer. Windows uruchomi się automatycznie. Jeśli twój komputer jest skofugirowany inaczej, uruchom system Windows. Po uruchomieniu ukaże się okno Add New Hardware Wizard (kreatora instalacji nowego urządzenia). 2. Zachowaj ustawienia standardowe i kliknij Next. 3. Włóż płytkę instalacyjną. 4. Wybierz CD-ROM drive (napęd CD-ROM) i kliknij Next. 5. Ponownie kliknij Next. 6. Aby zakończyć instalację kliknij Finish ( Zakończ ). Po zainstalowaniu sterownika możesz zostać poinstruowany, by zrestartować Windows. Zrób to i postępuj dalej zgodnie z punktem Instalacja aplikacji. Instalacja sterowników do Windows 2000 i XP Aby móc zainstalować nowe urządzenie musisz posiadać prawa administratora. Aby móc pracować z aplikacjami musisz należeć do grupy Power Users. 1. Włącz komputer. Windows 2000/XP uruchomi się automatycznie. Jeśli twój komputer jest skonfugirowany inaczej, uruchom system Windows. Po uruchomieniu ukaże się okno Add New Hardware Wizard (kreatora instalacji nowego urządzenia). 2. Kliknij Next 3. Zachowaj ustawienia standardowe i kliknij Next. 4. Włóż płytkę instalacyjną. 5. Wybierz CD-ROM drive (napęd CD-ROM) i kliknij Next. W tym miejscu pojawi się komunikat, iż sterownik nie jest certyfikowany. Podczas powstawania 7

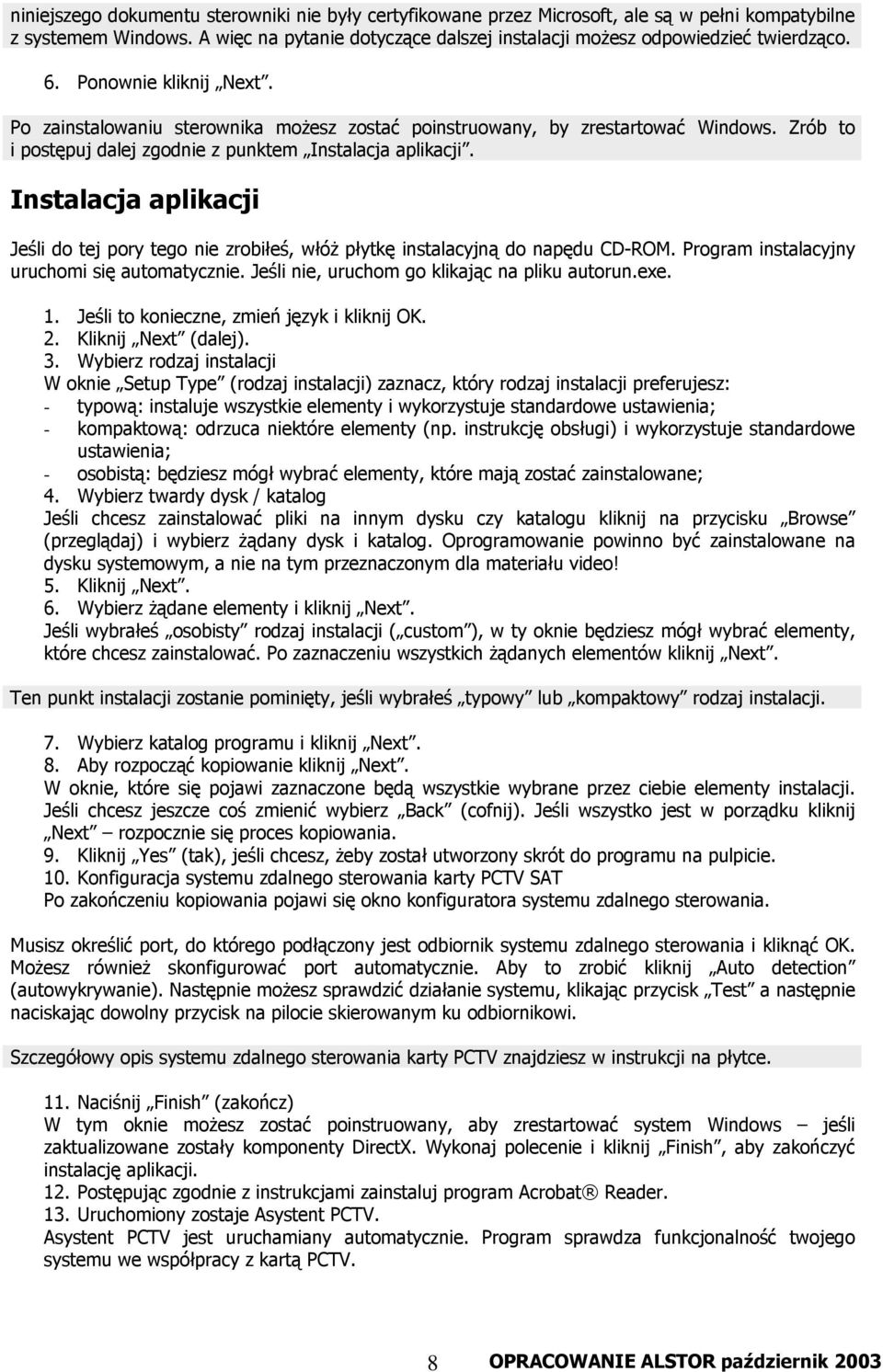

8 niniejszego dokumentu sterowniki nie były certyfikowane przez Microsoft, ale są w pełni kompatybilne z systemem Windows. A więc na pytanie dotyczące dalszej instalacji możesz odpowiedzieć twierdząco. 6. Ponownie kliknij Next. Po zainstalowaniu sterownika możesz zostać poinstruowany, by zrestartować Windows. Zrób to i postępuj dalej zgodnie z punktem Instalacja aplikacji. Instalacja aplikacji Jeśli do tej pory tego nie zrobiłeś, włóż płytkę instalacyjną do napędu CD-ROM. Program instalacyjny uruchomi się automatycznie. Jeśli nie, uruchom go klikając na pliku autorun.exe. 1. Jeśli to konieczne, zmień język i kliknij OK. 2. Kliknij Next (dalej). 3. Wybierz rodzaj instalacji W oknie Setup Type (rodzaj instalacji) zaznacz, który rodzaj instalacji preferujesz: - typową: instaluje wszystkie elementy i wykorzystuje standardowe ustawienia; - kompaktową: odrzuca niektóre elementy (np. instrukcję obsługi) i wykorzystuje standardowe ustawienia; - osobistą: będziesz mógł wybrać elementy, które mają zostać zainstalowane; 4. Wybierz twardy dysk / katalog Jeśli chcesz zainstalować pliki na innym dysku czy katalogu kliknij na przycisku Browse (przeglądaj) i wybierz żądany dysk i katalog. Oprogramowanie powinno być zainstalowane na dysku systemowym, a nie na tym przeznaczonym dla materiału video! 5. Kliknij Next. 6. Wybierz żądane elementy i kliknij Next. Jeśli wybrałeś osobisty rodzaj instalacji ( custom ), w ty oknie będziesz mógł wybrać elementy, które chcesz zainstalować. Po zaznaczeniu wszystkich żądanych elementów kliknij Next. Ten punkt instalacji zostanie pominięty, jeśli wybrałeś typowy lub kompaktowy rodzaj instalacji. 7. Wybierz katalog programu i kliknij Next. 8. Aby rozpocząć kopiowanie kliknij Next. W oknie, które się pojawi zaznaczone będą wszystkie wybrane przez ciebie elementy instalacji. Jeśli chcesz jeszcze coś zmienić wybierz Back (cofnij). Jeśli wszystko jest w porządku kliknij Next rozpocznie się proces kopiowania. 9. Kliknij Yes (tak), jeśli chcesz, żeby został utworzony skrót do programu na pulpicie. 10. Konfiguracja systemu zdalnego sterowania karty PCTV SAT Po zakończeniu kopiowania pojawi się okno konfiguratora systemu zdalnego sterowania. Musisz określić port, do którego podłączony jest odbiornik systemu zdalnego sterowania i kliknąć OK. Możesz również skonfigurować port automatycznie. Aby to zrobić kliknij Auto detection (autowykrywanie). Następnie możesz sprawdzić działanie systemu, klikając przycisk Test a następnie naciskając dowolny przycisk na pilocie skierowanym ku odbiornikowi. Szczegółowy opis systemu zdalnego sterowania karty PCTV znajdziesz w instrukcji na płytce. 11. Naciśnij Finish (zakończ) W tym oknie możesz zostać poinstruowany, aby zrestartować system Windows jeśli zaktualizowane zostały komponenty DirectX. Wykonaj polecenie i kliknij Finish, aby zakończyć instalację aplikacji. 12. Postępując zgodnie z instrukcjami zainstaluj program Acrobat Reader. 13. Uruchomiony zostaje Asystent PCTV. Asystent PCTV jest uruchamiany automatycznie. Program sprawdza funkcjonalność twojego systemu we współpracy z kartą PCTV. 8

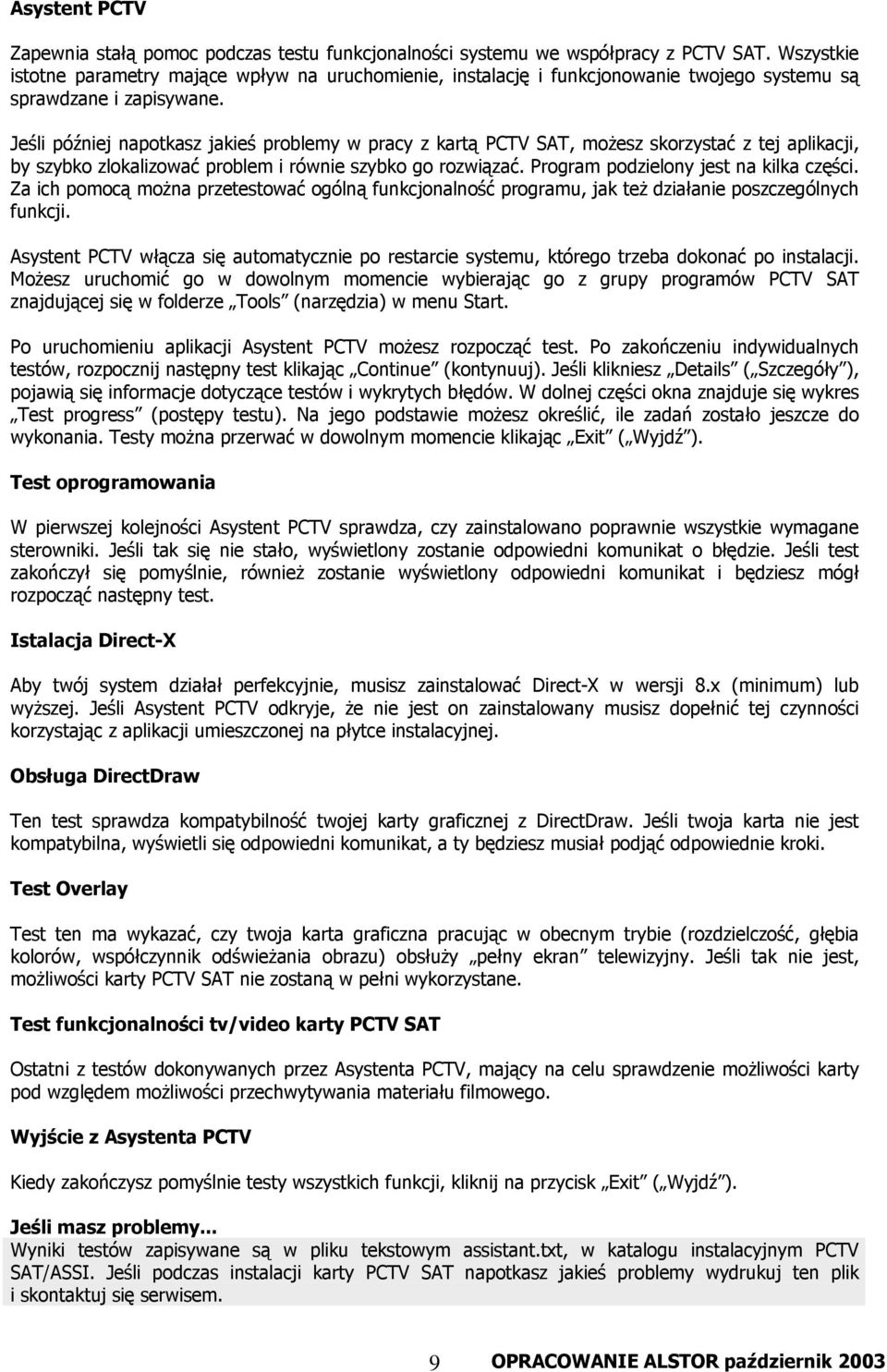

9 Asystent PCTV Zapewnia stałą pomoc podczas testu funkcjonalności systemu we współpracy z PCTV SAT. Wszystkie istotne parametry mające wpływ na uruchomienie, instalację i funkcjonowanie twojego systemu są sprawdzane i zapisywane. Jeśli później napotkasz jakieś problemy w pracy z kartą PCTV SAT, możesz skorzystać z tej aplikacji, by szybko zlokalizować problem i równie szybko go rozwiązać. Program podzielony jest na kilka części. Za ich pomocą można przetestować ogólną funkcjonalność programu, jak też działanie poszczególnych funkcji. Asystent PCTV włącza się automatycznie po restarcie systemu, którego trzeba dokonać po instalacji. Możesz uruchomić go w dowolnym momencie wybierając go z grupy programów PCTV SAT znajdującej się w folderze Tools (narzędzia) w menu Start. Po uruchomieniu aplikacji Asystent PCTV możesz rozpocząć test. Po zakończeniu indywidualnych testów, rozpocznij następny test klikając Continue (kontynuuj). Jeśli klikniesz Details ( Szczegóły ), pojawią się informacje dotyczące testów i wykrytych błędów. W dolnej części okna znajduje się wykres Test progress (postępy testu). Na jego podstawie możesz określić, ile zadań zostało jeszcze do wykonania. Testy można przerwać w dowolnym momencie klikając Exit ( Wyjdź ). Test oprogramowania W pierwszej kolejności Asystent PCTV sprawdza, czy zainstalowano poprawnie wszystkie wymagane sterowniki. Jeśli tak się nie stało, wyświetlony zostanie odpowiedni komunikat o błędzie. Jeśli test zakończył się pomyślnie, również zostanie wyświetlony odpowiedni komunikat i będziesz mógł rozpocząć następny test. Istalacja Direct-X Aby twój system działał perfekcyjnie, musisz zainstalować Direct-X w wersji 8.x (minimum) lub wyższej. Jeśli Asystent PCTV odkryje, że nie jest on zainstalowany musisz dopełnić tej czynności korzystając z aplikacji umieszczonej na płytce instalacyjnej. Obsługa DirectDraw Ten test sprawdza kompatybilność twojej karty graficznej z DirectDraw. Jeśli twoja karta nie jest kompatybilna, wyświetli się odpowiedni komunikat, a ty będziesz musiał podjąć odpowiednie kroki. Test Overlay Test ten ma wykazać, czy twoja karta graficzna pracując w obecnym trybie (rozdzielczość, głębia kolorów, współczynnik odświeżania obrazu) obsłuży pełny ekran telewizyjny. Jeśli tak nie jest, możliwości karty PCTV SAT nie zostaną w pełni wykorzystane. Test funkcjonalności tv/video karty PCTV SAT Ostatni z testów dokonywanych przez Asystenta PCTV, mający na celu sprawdzenie możliwości karty pod względem możliwości przechwytywania materiału filmowego. Wyjście z Asystenta PCTV Kiedy zakończysz pomyślnie testy wszystkich funkcji, kliknij na przycisk Exit ( Wyjdź ). Jeśli masz problemy... Wyniki testów zapisywane są w pliku tekstowym assistant.txt, w katalogu instalacyjnym PCTV SAT/ASSI. Jeśli podczas instalacji karty PCTV SAT napotkasz jakieś problemy wydrukuj ten plik i skontaktuj się serwisem. 9

10 Po zakończeni instalacji i konfiguracji karty PCTV SAT wejdź na stronę aby sprawdzić, czy nie ma najnowszych aktualizacji oprogramowania. Informacje on-line Proszę zapoznać się z dokumentacją znajdującą się na płytce. Znajdziesz tam wszystkie informacje potrzebne ci do korzystania z karty PCTV SAT. Podczas instalacji oprogramowania pliki pdf* z dokumentacją i oprogramowanie Acrobat Reader instalowane są na twoim komputerze. Acrobat Reader umożliwi odczyt i wydruk informacji. Pomocne wskazówki W tej części instrukcji znajdziesz ważne informacje, wskazówki dotyczące posługiwania się kartą telewizyjną, jak również ogólne informacje z zakresu przechwytywania materiału filmowego i cyfrowych systemów satelitarnych. Wymagania sprzętowe Prędkość dysku twardego Jeśli twardy dysk pracuje zbyt wolno, komputer nie jest w stanie zapisywać dostatecznie szybko zdygitalizowane obrazy i zwiększa się współczynnik przerw (tzw. Drop-out rate). Współczynnik ten określa ilość obrazów, które nie zostały zapisane podczas przechwytywania video. W rezultacie odczyt zapisanego obrazu jest przerywany. Twój dysk twardy w systemie Windows powinien mieć transfer danych na poziomie przynajmniej 5 MB/s. Aby zapewnić maksymalny transfer danych dysku twardego w Menadżerze urządzeń należy mu włączyć tryb DMA. Pamięć Generalnie: Im więcej, tym lepiej. Wymagania co do źródła video Jeśli możesz wybierać pomiędzy wejściem Composite a S-Video, ze względu na jakość lepiej będzie wybrać S-Video. Współdzielone przerwania Karta Pinnacle PCTV SAT wspiera współdzielenie przerwań PCI. Funkcja ta jest konieczna, gdy płyta główna przydziela pojedyncze przerwanie do wszystkich slotów PCI. W tym przypadku, wszystkie urządzenia PCI mogą mieć przydzielone jedno przerwanie, co oznacza, że każdy sterownik musi sprawdzić, czy aktualne przerwanie pochodzi od jego urządzenia. Jeśli tak nie jest, sterownik nie może użyć tego przerwania, i musi przenieść je do następnego urządzenia PCI. Jeśli nawet jedno z urządzeń (lub jego sterownik) nie działa poprawnie, system nie będzie działać poprawnie. Dyski E-IDE W przypadku niektórych dysków E-IDE wysoki transfer danych skutkuje poszarpanym odtwarzaniem plików video, ponieważ dysk jest rekalibrowany podczas odczytu pliku. Nie jest to błąd karty telewizyjnej, lecz błąd spowodowany działaniem dysku twardego i innych komponentów systemu. Jeśli zakupiłeś dysk ze specjalnymi sterownikami, proszę je zainstalować w systemie, poprawi to znacząco wydajność dysku. Upewnij się, że ustawiono odpowiedni tryb PIO ustawiony jest w BIOSie płyty głównej. PIO oznacza Parallel Input Output (równoległe wejście wyjście) i dotyczy zintegrowanego układu umożliwiającego równoległe wejście/wyjście danych. 10

11 Aby przyspieszyć transmisję większych grup danych, tak jak to jest w przypadku plików video, należy aktywować tryb DMA (Direct Memory Access bespośredni dostęp do pamięci) dla wszystkich dysków twojego komputera. - Wskazówki w jaki sposób poprawić wydajność dysku twardego Ogólnie Podczas przechwytywania plików video z karty telewizyjnej są przesyłane do twardego dysku duże ilości danych. Może się okazać, że twój system nie jest wystarczająco wydajny przy takich ustawieniach, jakie obecnie stosujesz. Podczas przechwytywania obrazów twój system może robić pauzy, materiał video może być przerywany lub przeskakiwać, a niektóre klatki mogą być opuszczone (nie zachowane na dysku). Odtwarzanie takiego materiału nie jest zazwyczaj satysfakcjonujące. Aby uniknąć podobnych problemów w tym rozdziale opisaliśmy kilka wskazówek, w jaki sposób zoptymalizować twój system. Proszę pamiętać, że każdy system reaguje w inny sposób. Coś, co poprawia wydajność w przypadku jednego systemu nie musi być efektywne w przypadku innego. Instalacja twardych dysków System operacyjny Windows obsługuje dyski pracujące w oparciu o 32-bitową szynę. Sprawdź w menu Start / Ustawienia / Panel sterowania / Menadżer urządzeń czy Windows poprawnie identyfikuje twój dysk twardy (brak żółtych ani czerwonych ostrzeżeń w Menadżerze urządzeń przy poszczególnych grupach urządzeń). Jeśli tak nie jest transfer danych dysku twardego nie zapewni satysfakcjonującej jakości podczas zapisu i odtwarzania materiału video. Jeżeli to możliwe zainstaluj drugi dysk twardy, dedykowany do przechwytywania materiału filmowego i zapisywania klipów video. Do tego celu zaleca się użycie dysków z interfejsem SCSI. Możesz zapisać pliki typu temporary na dysku systemowym lub w innej partycji. Systemy operacyjne Windows korzystają z plików systemowych podczas zapisu i odtwarzania. Jeśli pliki te znajdują się na tym samym dysku, co klipy video, głowica musi być repozycjonowana, co prowadzi do gubienia klatek. Optymalizacja twardego dysku (dysków) Ponieważ przechwytywanie materiału video jest procesem bardzo intensywnym dla dysku, optymalizacja plików na twardym dysku, który wykorzystujesz do przechwytywania materiału jest najważniejszym zadaniem w procesie optymalizacji wydajności systemu. Poniżej znajdziesz kilka sugestii, w jaki sposób to zrobić. Podział dysku na partycje Możesz zarezerwować cały dysk lub jego partycję wyłącznie do dygitalizacji klipów video. Podczas formatowania tego dysku / partycji nie korzystaj z formatowania typu Quick, ponieważ funkcja ta pozostawia na dysku/partycji stare dane. Sformatuj dysk / partycję za pomocą funkcji Full. Defragmentacja dysku twardego Zazwyczaj dysk jest przeglądany w poszukiwaniu wolnego miejsca do zapisu. Pliki są fragmentowane i zapisywane w różnych częściach dysku. Podczas procesu przechwytywania materiału video dysk próbuje zapełniać nim wolne luki. Zwiększa to czas dostępu i współczynnik gubienia klatek. Tym sposobem niektóre obrazy zostają utracone i odtwarzanie jest zakłócone. Po defragmentacji obrazy są zapisywane w kolejnych segmentach, tzn. nie są od siebie oddzielane. Dla tego celu system Windows posiada specjalne narzędzie. 11

12 Jeśli masz dwa dyski twarde systemowy dla systemu operacyjnego oraz oprogramowania i specjalny do zapisu materiału video, powinieneś zdefragmentować oba. Dysk systemowy wykonuje istotne zadania podczas montażu video i dlatego powinien być również zoptymalizowany. Aby osiągnąć optymalną wydajność, dysk przeznaczony do przechwytywania video powinien być defragmentowany przed każdą sesją zgrywania materiału, a napęd, na którym zapisałeś obrazy powinien być zdefragmentowany przed rozpoczęciem odtwarzania. Ile materiału można zapisać na dysku twardym? Maksymalna ilość cyfrowych danych audio i video, które można zapisać na dysku, zależy od współczynnika, w jakim dana stacja transmituje swój sygnał. Jest on różny w przypadku różnych stacji. Niektóre stacje wykorzystują system static multiplex, co oznacza, że obraz nadawany jest z taką ilością danych, z jaką jest to konieczne w danej chwili. Inne stacje wykorzystują stały transfer danych. Generalnie prawdą jest, że lepsza jakość obrazu oznacza większą pojemność, co powoduje, że mniejszą ilość materiału będzie można zapisać na twardym dysku. Ten sam film ściągnięty z różnych stacji może zająć inną powierzchnię twardego dysku. Poniższa tabelka przedstawia, jak się przedstawia stosunek czasu przechwytywania materiału video na dysk twardy o różnej pojemności i przy różnym transferze danych Pojemność dysku twardego Czas przechwytywania materiału przy stałym transferze danych 5 Mb/s Czas przechwytywania materiału przy stałym transferze danych 3 Mb/s 10 GB 4,5 h 7,5 h 15 GB 6,8 h 11,3 h 20 GB 9,1 h 15,1 h 30 GB 13,6 h 22,7 h 40 GB 18,2 h 30,3 h 50 GB 22,7 h 37,9 h 60 GB 27,3 h 45,5 h 80 GB 36,4 h 60,6 h 100 GB 45,5 h 75,8 h 12
