1 KATALOG 2013

2 Czy wiesz, że:!! Radon wpisany został przez Amerykańską Agencję Ochrony Środowiska (EPA) na listę czynników kancerogennych. (wg Państwowego Instytutu Geologicznego)!! Dopuszczalna norma stężenia radonu w pomieszczeniach w większości krajów europejskich w tym w Polsce wynosi 200 Bq/m3 powietrza!! W niektórych badanych obiektach w Polsce norma promieniowania radiologicznego jest przekroczona nawet 6 razy, co znacząco wpływa na stan zdrowia i samopoczucia ludzi PROMIENIOWANIE RADONOWE Teraz możesz mu zapobiec źródło: Centralne Laboratorium Ochrony Radiologicznej. Uwaga! W Szwecji i Czechach specjalne badania gruntu na obecność promieniowania radonowego są obligatoryjne przed rozpoczęciem nowej budowy. Mapka nie jest wystarczającym źródłem pewności bezpieczeństwa. Sprawdź, czy Twój dom jest bezpieczny. PPMB Izolmat Sp. z o.o. opracowało unikalny sposób na ochronę Twojej przestrzeni przed szkodliwym działaniem promieniotwórczym radonu Już teraz zadbaj o zdrowie Twoich bliskich! Nasza papa IZOLMAT PLAN aquastoper Al stanowi doskonałą alternatywę prozdrowotną i proekologiczną, gdyż: jest jedyną w swoim rodzaju barierą dla dyfuzji szkodliwego dla zdrowia radonu redukuje stężenie tego pierwiastka do bezpiecznego poziomu wynoszącego 140 Bq/m3 nawet w środowisku, w którym wynosi ono Bq/m3 (Raport końcowy z pomiarów parametrów radonowych dla papy IZOLMAT PLAN aquastoper AI, wydany przez Laboratorium Ekspertyz Radiometrycznych Instytutu Fizyki Jądrowej PAN, Kraków, 2010) zastosowanie papy IZOLMAT PLAN aquastoper Al znacząco obniża ryzyko wystąpienia chorób nowotworowych wywołanych szkodliwym promieniowaniem radonu dzięki połączeniu wysoce technologicznie zaawansowanej wkładki kompozytowej z folią aluminiową zyskujesz również doskonałe właściwości hydro- i paroizolacyjne papa ta jako jedyna specjalnie dedykowana jest do wykonywania izolacji poziomych i jest produkowana zgodnie ze zharmonizowaną normą europejską PN-EN 13970:2006, PN-EN 13970/A1:2007, PN-EN 14967:2007 do jej aplikacji nie jest wymagane zgrzewanie - wystarczy swobodnie ułożyć papę na powierzchni poziomej i skleić bocznym paskiem klejącym, a dzięki użytej specjalnej mieszance asfaltu i wyselekcjonowanych modyfikatorów uzyskasz trwały i szczelny zakład Zaawansowana technologia w trosce o zdrowie Twoje i Twoich bliskich. 2

3 O firmie Ogólne zasady korzystania z Systemów Izolacji IZOLMAT Krótka charakterystyka materiałów zastosowanych w Systemach Podstawowe zasady wykonywania robót izolacyjnych Gwarancja materiałowa Zalecenia producenta pap PPMB IZOLMAT Sp. z o.o. w Gdańsku dotyczące poprawnego doboru pap wierzchniego krycia do poszczególnych pap podkładowych TABELA NR 1 Tabele informujące o budowie dachów wg Raportów Klasyfikacyjnych w zakresie odporności dachu na działanie ognia zewnętrznego oraz o numerach Systemów Izolacji IZOLMAT DACHY odpowiadających poszczególnym Raportom TABELA NR 2 Charakterystyka pap - papy asfaltowe zgrzewalne specjalne TABELA NR 3 Charakterystyka pap - papy asfaltowe zgrzewalne IZOLMAT PLAN TABELA NR 4 Charakterystyka pap - papy asfaltowe zgrzewalne IZOLMAT BIT TABELA NR 5 Charakterystyka pap - papy asfaltowe zgrzewalne IZOLMAT PLAN super, semiplast - papy asfaltowe zgrzewalne IZOLMAT PLAN plus TABELA NR 6 Charakterystyka pap - papy asfaltowe samoprzylepne IZOLPLAN, papa wentylacyjna perforowana IZOLVENT, IZOLMAT PLAN aquastoper AI, IZOLMAT PLAN optimax PV TABELA NR 7 Systemy Izolacji IZOLMAT NR 1,1A, 2, 3, 3A, 4, 4A, 5, 6, 6A, 7, 8, 9,10, 10A, 10B, 11,12, 13,14,14A, 15 Rozwiązania obróbek detali dachowych Opis warstw dachów zielonych wg Systemów Izolacji IZOLMAT NR 10,10A, 10B Przykłady rozwiązań detali dachu zielonego wg Systemów Izolacji IZOLMAT Szczegóły do Systemów Izolacji IZOLMAT NR 14,14A, 15 (TARASY)

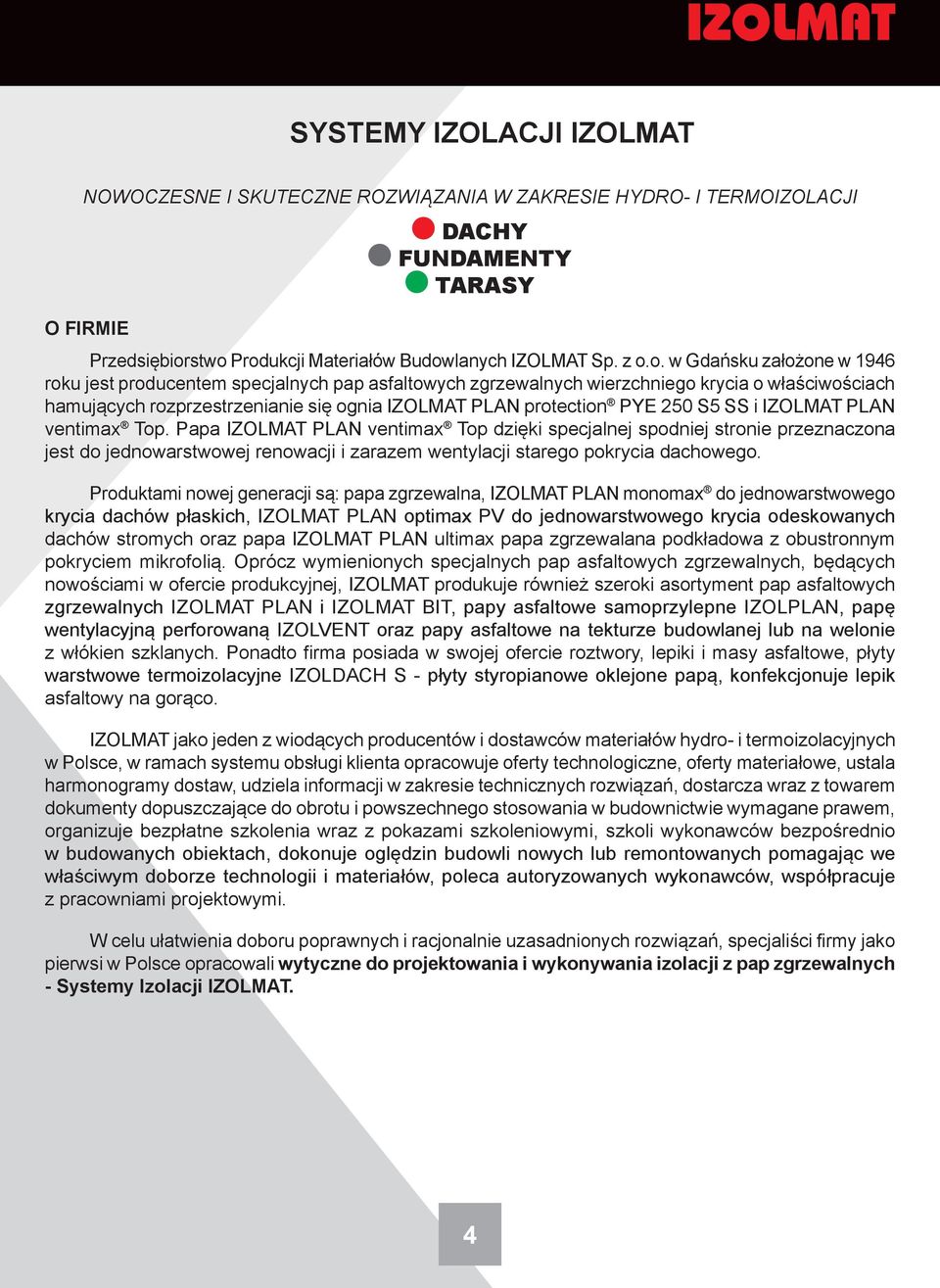

4 SYSTEMY IZOLACJI IZOLMAT NOWOCZESNE I SKUTECZNE ROZWIĄZANIA W ZAKRESIE HYDRO- I TERMOIZOLACJI O FIRMIE DACHY FUNDAMENTY TARASY Przedsiębiorstwo Produkcji Materiałów Budowlanych IZOLMAT Sp. z o.o. w Gdańsku założone w 1946 roku jest producentem specjalnych pap asfaltowych zgrzewalnych wierzchniego krycia o właściwościach hamujących rozprzestrzenianie się ognia IZOLMAT PLAN protection PYE 250 S5 SS i IZOLMAT PLAN ventimax Top. Papa IZOLMAT PLAN ventimax Top dzięki specjalnej spodniej stronie przeznaczona jest do jednowarstwowej renowacji i zarazem wentylacji starego pokrycia dachowego. Produktami nowej generacji są: papa zgrzewalna, IZOLMAT PLAN monomax do jednowarstwowego krycia dachów płaskich, IZOLMAT PLAN optimax PV do jednowarstwowego krycia odeskowanych dachów stromych oraz papa IZOLMAT PLAN ultimax papa zgrzewalana podkładowa z obustronnym pokryciem mikrofolią. Oprócz wymienionych specjalnych pap asfaltowych zgrzewalnych, będących nowościami w ofercie produkcyjnej, Izolmat produkuje również szeroki asortyment pap asfaltowych zgrzewalnych IZOLMAT PLAN i IZOLMAT BIT, papy asfaltowe samoprzylepne IZOLPLAN, papę wentylacyjną perforowaną IZOLVENT oraz papy asfaltowe na tekturze budowlanej lub na welonie z włókien szklanych. Ponadto firma posiada w swojej ofercie roztwory, lepiki i masy asfaltowe, płyty warstwowe termoizolacyjne IZOLDACH S - płyty styropianowe oklejone papą, konfekcjonuje lepik asfaltowy na gorąco. IZOLMAT jako jeden z wiodących producentów i dostawców materiałów hydro- i termoizolacyjnych w Polsce, w ramach systemu obsługi klienta opracowuje oferty technologiczne, oferty materiałowe, ustala harmonogramy dostaw, udziela informacji w zakresie technicznych rozwiązań, dostarcza wraz z towarem dokumenty dopuszczające do obrotu i powszechnego stosowania w budownictwie wymagane prawem, organizuje bezpłatne szkolenia wraz z pokazami szkoleniowymi, szkoli wykonawców bezpośrednio w budowanych obiektach, dokonuje oględzin budowli nowych lub remontowanych pomagając we właściwym doborze technologii i materiałów, poleca autoryzowanych wykonawców, współpracuje z pracowniami projektowymi. W celu ułatwienia doboru poprawnych i racjonalnie uzasadnionych rozwiązań, specjaliści firmy jako pierwsi w Polsce opracowali wytyczne do projektowania i wykonywania izolacji z pap zgrzewalnych - Systemy Izolacji IZOLMAT. 4

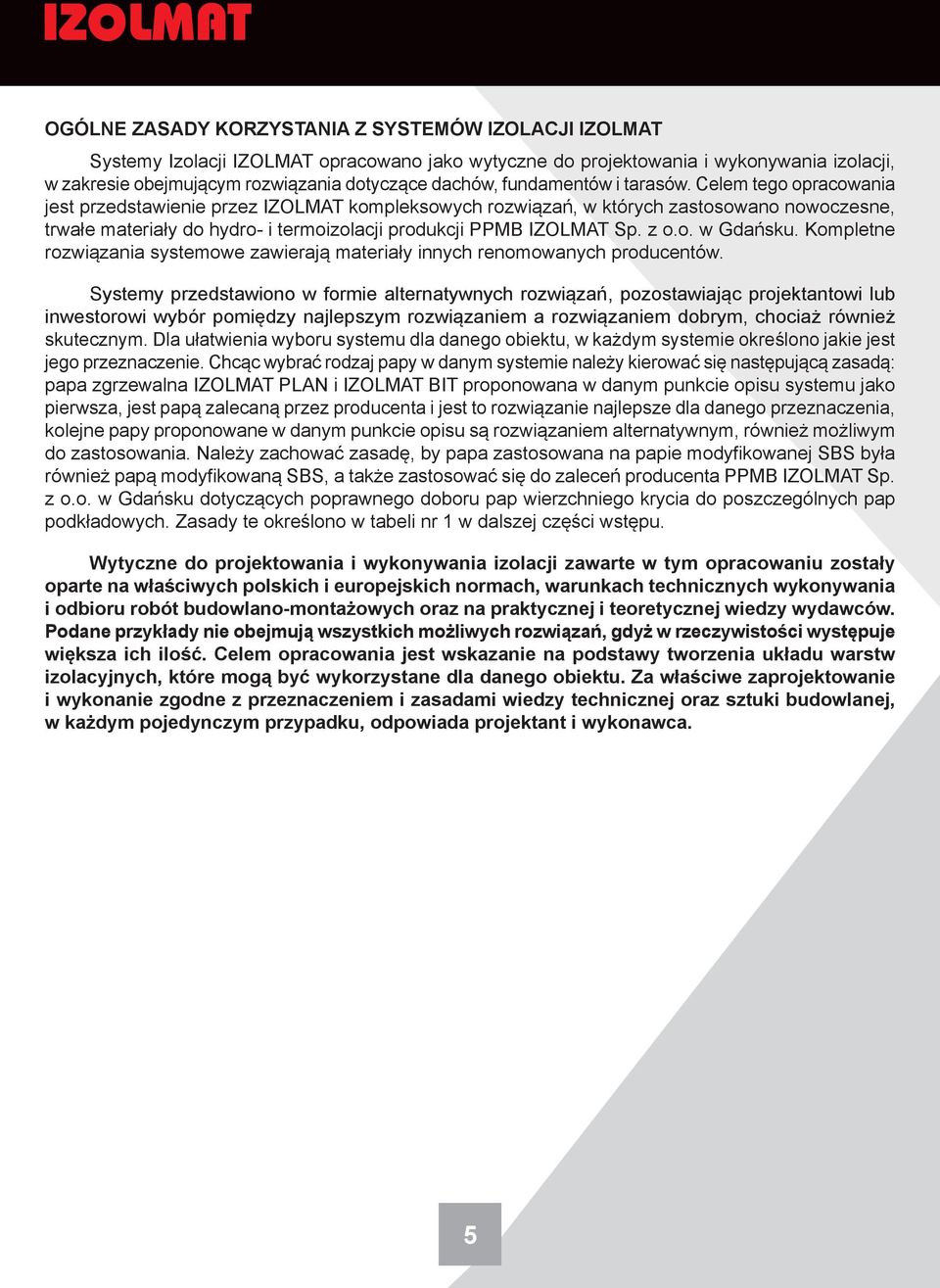

5 OGÓLNE ZASADY KORZYSTANIA Z SYSTEMÓW IZOLACJI IZOLMAT Systemy Izolacji IZOLMAT opracowano jako wytyczne do projektowania i wykonywania izolacji, w zakresie obejmującym rozwiązania dotyczące dachów, fundamentów i tarasów. Celem tego opracowania jest przedstawienie przez IZOLMAT kompleksowych rozwiązań, w których zastosowano nowoczesne, trwałe materiały do hydro- i termoizolacji produkcji PPMB IZOLMAT Sp. z o.o. w Gdańsku. Kompletne rozwiązania systemowe zawierają materiały innych renomowanych producentów. Systemy przedstawiono w formie alternatywnych rozwiązań, pozostawiając projektantowi lub inwestorowi wybór pomiędzy najlepszym rozwiązaniem a rozwiązaniem dobrym, chociaż również skutecznym. Dla ułatwienia wyboru systemu dla danego obiektu, w każdym systemie określono jakie jest jego przeznaczenie. Chcąc wybrać rodzaj papy w danym systemie należy kierować się następującą zasadą: papa zgrzewalna IZOLMAT PLAN i IZOLMAT BIT proponowana w danym punkcie opisu systemu jako pierwsza, jest papą zalecaną przez producenta i jest to rozwiązanie najlepsze dla danego przeznaczenia, kolejne papy proponowane w danym punkcie opisu są rozwiązaniem alternatywnym, również możliwym do zastosowania. Należy zachować zasadę, by papa zastosowana na papie modyfikowanej SBS była również papą modyfikowaną SBS, a także zastosować się do zaleceń producenta PPMB Izolmat Sp. z o.o. w Gdańsku dotyczących poprawnego doboru pap wierzchniego krycia do poszczególnych pap podkładowych. Zasady te określono w tabeli nr 1 w dalszej części wstępu. Wytyczne do projektowania i wykonywania izolacji zawarte w tym opracowaniu zostały oparte na właściwych polskich i europejskich normach, warunkach technicznych wykonywania i odbioru robót budowlano-montażowych oraz na praktycznej i teoretycznej wiedzy wydawców. Podane przykłady nie obejmują wszystkich możliwych rozwiązań, gdyż w rzeczywistości występuje większa ich ilość. Celem opracowania jest wskazanie na podstawy tworzenia układu warstw izolacyjnych, które mogą być wykorzystane dla danego obiektu. Za właściwe zaprojektowanie i wykonanie zgodne z przeznaczeniem i zasadami wiedzy technicznej oraz sztuki budowlanej, w każdym pojedynczym przypadku, odpowiada projektant i wykonawca. 5

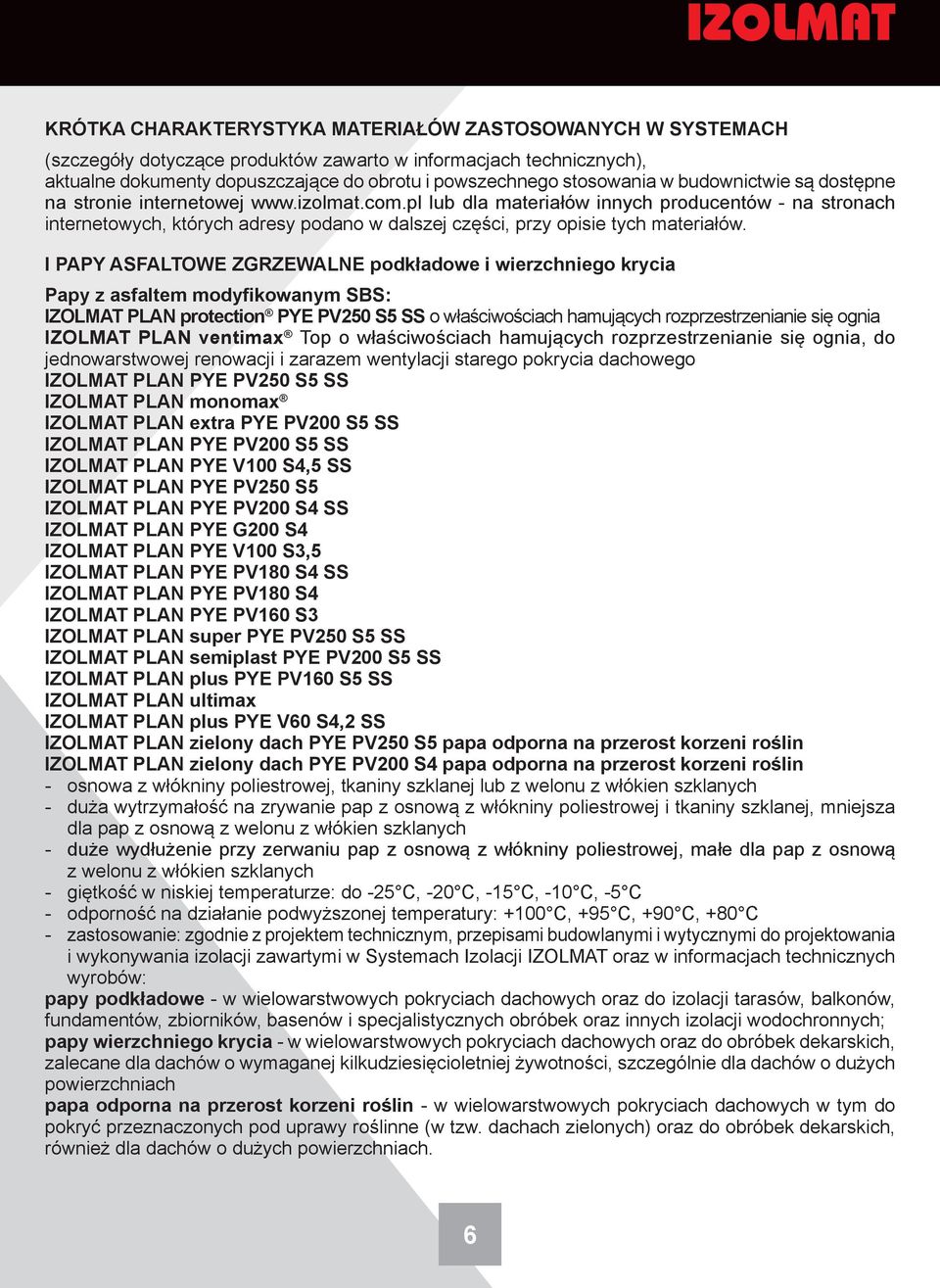

6 KRÓTKA CHARAKTERYSTYKA MATERIAŁÓW ZASTOSOWANYCH W SYSTEMACH (szczegóły dotyczące produktów zawarto w informacjach technicznych), aktualne dokumenty dopuszczające do obrotu i powszechnego stosowania w budownictwie są dostępne na stronie internetowej lub dla materiałów innych producentów - na stronach internetowych, których adresy podano w dalszej części, przy opisie tych materiałów. I PAPY ASFALTOWE ZGRZEWALNE podkładowe i wierzchniego krycia Papy z asfaltem modyfikowanym SBS: IZOLMAT PLAN protection PYE PV250 S5 SS o właściwościach hamujących rozprzestrzenianie się ognia IZOLMAT PLAN ventimax Top o właściwościach hamujących rozprzestrzenianie się ognia, do jednowarstwowej renowacji i zarazem wentylacji starego pokrycia dachowego IZOLMAT PLAN PYE PV250 S5 SS IZOLMAT PLAN monomax IZOLMAT PLAN extra PYE PV200 S5 SS IZOLMAT PLAN PYE PV200 S5 SS IZOLMAT PLAN PYE V100 S4,5 SS IZOLMAT PLAN PYE PV250 S5 IZOLMAT PLAN PYE PV200 S4 SS IZOLMAT PLAN PYE G200 S4 IZOLMAT PLAN PYE V100 S3,5 IZOLMAT PLAN PYE PV180 S4 SS IZOLMAT PLAN PYE PV180 S4 IZOLMAT PLAN PYE PV160 S3 IZOLMAT PLAN super PYE PV250 S5 SS IZOLMAT PLAN semiplast PYE PV200 S5 SS IZOLMAT PLAN plus PYE PV160 S5 SS IZOLMAT PLAN ultimax IZOLMAT PLAN plus PYE V60 S4,2 SS IZOLMAT PLAN zielony dach PYE PV250 S5 papa odporna na przerost korzeni roślin IZOLMAT PLAN zielony dach PYE PV200 S4 papa odporna na przerost korzeni roślin osnowa z włókniny poliestrowej, tkaniny szklanej lub z welonu z włókien szklanych duża wytrzymałość na zrywanie pap z osnową z włókniny poliestrowej i tkaniny szklanej, mniejsza dla pap z osnową z welonu z włókien szklanych duże wydłużenie przy zerwaniu pap z osnową z włókniny poliestrowej, małe dla pap z osnową z welonu z włókien szklanych giętkość w niskiej temperaturze: do -25 C, -20 C, -15 C, -10 C, -5 C odporność na działanie podwyższonej temperatury: +100 C, +95 C, +90 C, +80 C zastosowanie: zgodnie z projektem technicznym, przepisami budowlanymi i wytycznymi do projektowania i wykonywania izolacji zawartymi w Systemach Izolacji IZOLMAT oraz w informacjach technicznych wyrobów: papy podkładowe - w wielowarstwowych pokryciach dachowych oraz do izolacji tarasów, balkonów, fundamentów, zbiorników, basenów i specjalistycznych obróbek oraz innych izolacji wodochronnych; papy wierzchniego krycia - w wielowarstwowych pokryciach dachowych oraz do obróbek dekarskich, zalecane dla dachów o wymaganej kilkudziesięcioletniej żywotności, szczególnie dla dachów o dużych powierzchniach papa odporna na przerost korzeni roślin - w wielowarstwowych pokryciach dachowych w tym do pokryć przeznaczonych pod uprawy roślinne (w tzw. dachach zielonych) oraz do obróbek dekarskich, również dla dachów o dużych powierzchniach. 6

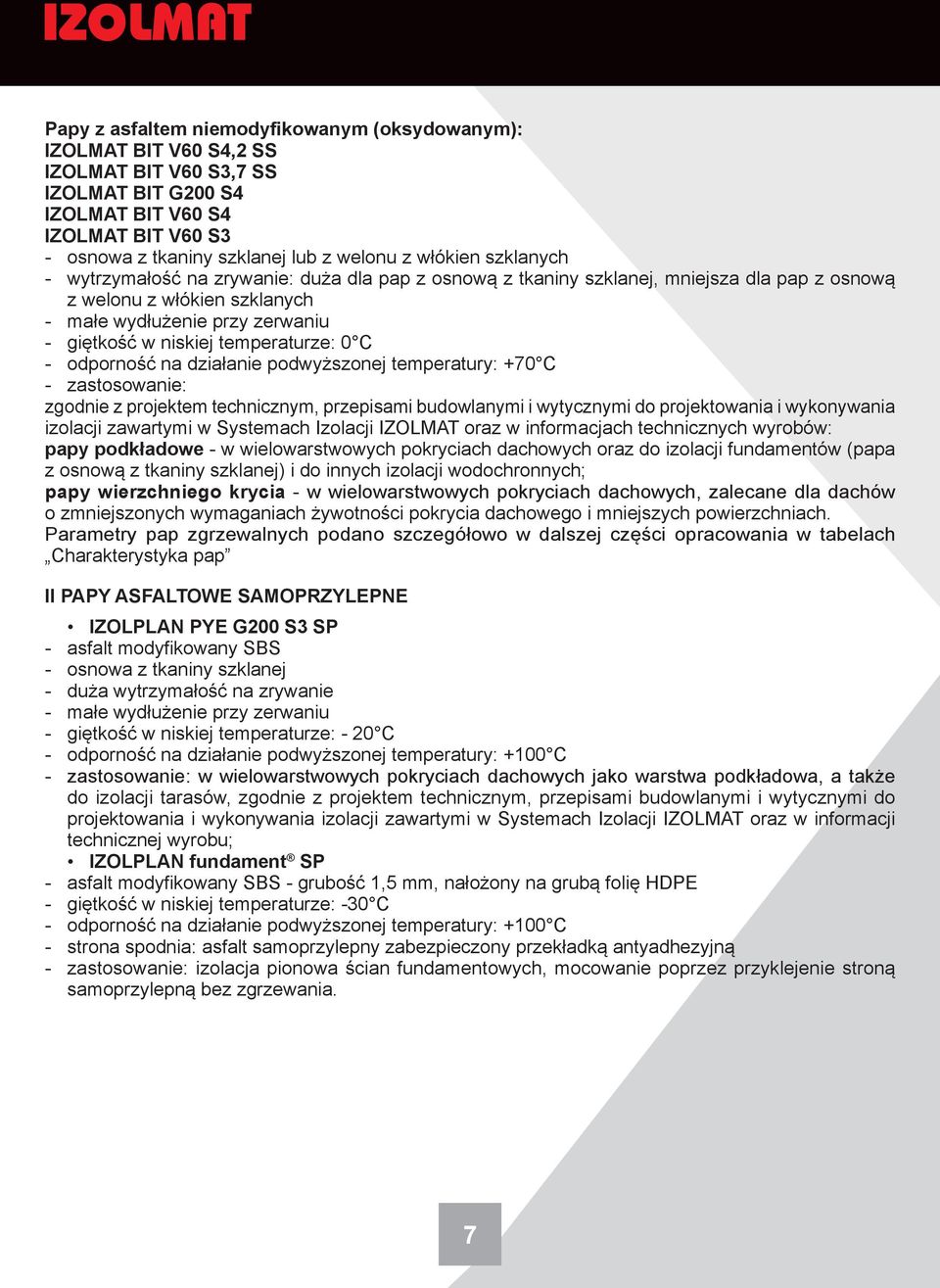

7 Papy z asfaltem niemodyfikowanym (oksydowanym): IZOLMAT BIT V60 S4,2 SS IZOLMAT BIT V60 S3,7 SS IZOLMAT BIT G200 S4 IZOLMAT BIT V60 S4 IZOLMAT BIT V60 S3 osnowa z tkaniny szklanej lub z welonu z włókien szklanych wytrzymałość na zrywanie: duża dla pap z osnową z tkaniny szklanej, mniejsza dla pap z osnową z welonu z włókien szklanych małe wydłużenie przy zerwaniu giętkość w niskiej temperaturze: 0 C odporność na działanie podwyższonej temperatury: +70 C zastosowanie: zgodnie z projektem technicznym, przepisami budowlanymi i wytycznymi do projektowania i wykonywania izolacji zawartymi w Systemach Izolacji IZOLMAT oraz w informacjach technicznych wyrobów: papy podkładowe - w wielowarstwowych pokryciach dachowych oraz do izolacji fundamentów (papa z osnową z tkaniny szklanej) i do innych izolacji wodochronnych; papy wierzchniego krycia - w wielowarstwowych pokryciach dachowych, zalecane dla dachów o zmniejszonych wymaganiach żywotności pokrycia dachowego i mniejszych powierzchniach. Parametry pap zgrzewalnych podano szczegółowo w dalszej części opracowania w tabelach Charakterystyka pap II PAPY ASFALTOWE SAMOPRZYLEPNE IZOLPLAN PYE G200 S3 SP asfalt modyfikowany SBS osnowa z tkaniny szklanej duża wytrzymałość na zrywanie małe wydłużenie przy zerwaniu giętkość w niskiej temperaturze: - 20 C odporność na działanie podwyższonej temperatury: +100 C zastosowanie: w wielowarstwowych pokryciach dachowych jako warstwa podkładowa, a także do izolacji tarasów, zgodnie z projektem technicznym, przepisami budowlanymi i wytycznymi do projektowania i wykonywania izolacji zawartymi w Systemach Izolacji IZOLMAT oraz w informacji technicznej wyrobu; IZOLPLAN fundament SP asfalt modyfikowany SBS - grubość 1,5 mm, nałożony na grubą folię HDPE giętkość w niskiej temperaturze: -30 C odporność na działanie podwyższonej temperatury: +100 C strona spodnia: asfalt samoprzylepny zabezpieczony przekładką antyadhezyjną zastosowanie: izolacja pionowa ścian fundamentowych, mocowanie poprzez przyklejenie stroną samoprzylepną bez zgrzewania. 7

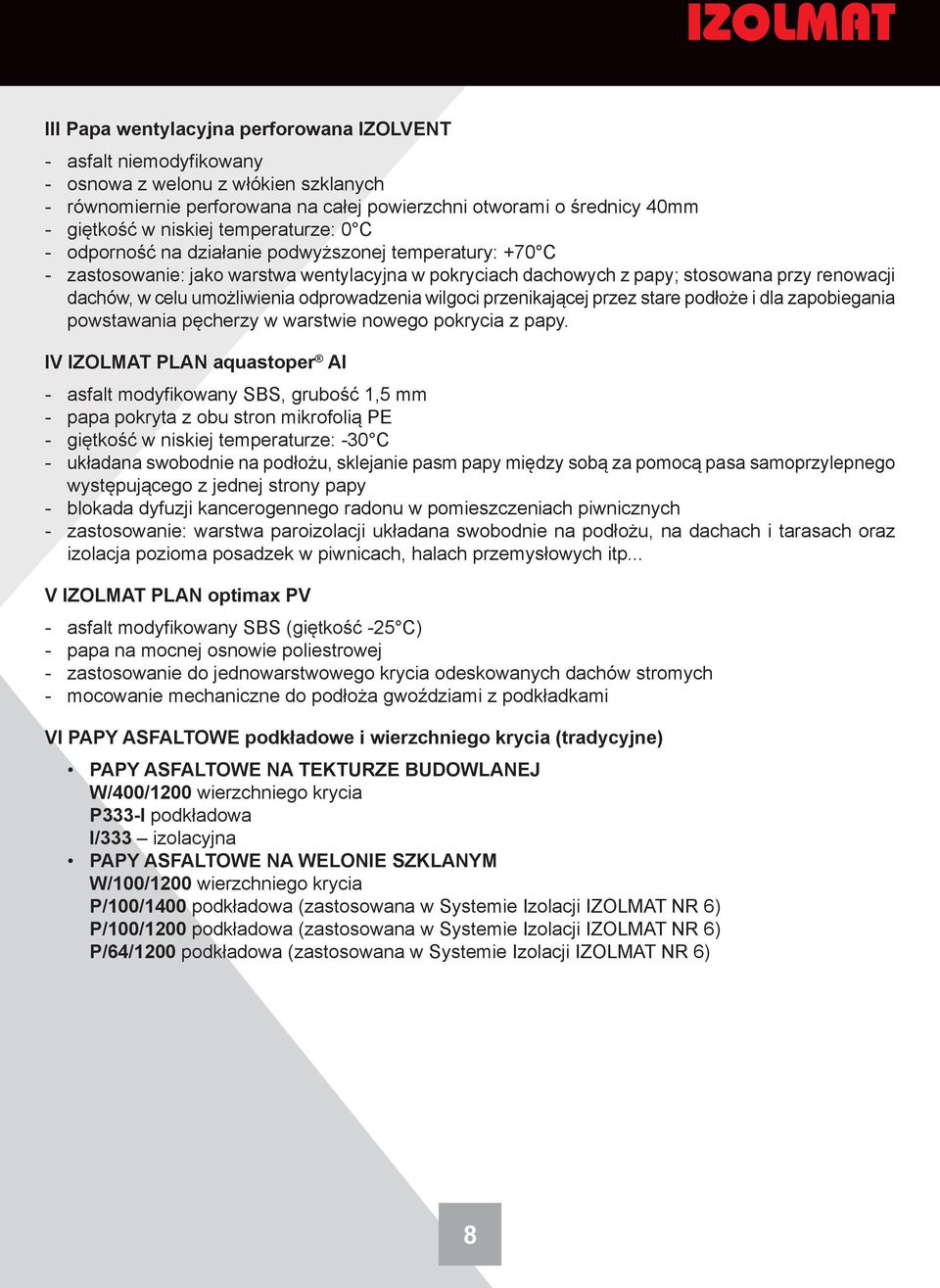

8 III Papa wentylacyjna perforowana IZOLVENT asfalt niemodyfikowany osnowa z welonu z włókien szklanych równomiernie perforowana na całej powierzchni otworami o średnicy 40mm giętkość w niskiej temperaturze: 0 C odporność na działanie podwyższonej temperatury: +70 C zastosowanie: jako warstwa wentylacyjna w pokryciach dachowych z papy; stosowana przy renowacji dachów, w celu umożliwienia odprowadzenia wilgoci przenikającej przez stare podłoże i dla zapobiegania powstawania pęcherzy w warstwie nowego pokrycia z papy. IV IZOLMAT PLAN aquastoper AI asfalt modyfikowany SBS, grubość 1,5 mm papa pokryta z obu stron mikrofolią PE giętkość w niskiej temperaturze: -30 C układana swobodnie na podłożu, sklejanie pasm papy między sobą za pomocą pasa samoprzylepnego występującego z jednej strony papy blokada dyfuzji kancerogennego radonu w pomieszczeniach piwnicznych zastosowanie: warstwa paroizolacji układana swobodnie na podłożu, na dachach i tarasach oraz izolacja pozioma posadzek w piwnicach, halach przemysłowych itp... V IZOLMAT PLAN optimax PV asfalt modyfikowany SBS (giętkość -25 C) papa na mocnej osnowie poliestrowej zastosowanie do jednowarstwowego krycia odeskowanych dachów stromych mocowanie mechaniczne do podłoża gwoździami z podkładkami VI PAPY ASFALTOWE podkładowe i wierzchniego krycia (tradycyjne) PAPY ASFALTOWE NA TEKTURZE BUDOWLANEJ W/400/1200 wierzchniego krycia P333-I podkładowa I/333 izolacyjna PAPY ASFALTOWE NA WELONIE SZKLANYM W/100/1200 wierzchniego krycia P/100/1400 podkładowa (zastosowana w Systemie Izolacji IZOLMAT NR 6) P/100/1200 podkładowa (zastosowana w Systemie Izolacji IZOLMAT NR 6) P/64/1200 podkładowa (zastosowana w Systemie Izolacji IZOLMAT NR 6) 8

9 VII ROZTWORY I MASY ASFALTOWE stosowane na zimno do gruntowania betonu, blachy i wykonywania izolacji wodochronnych: 1. IZOHAN DYSPERBIT ekologiczna, niezawierająca rozpuszczalników, dyspersyjna masa asfaltowo kauczukowa stosowana w rozcieńczeniu wodą w proporcji 1:1 (IZOHAN DYSPERBIT:WODA) do gruntowania podłoża betonowego lub bez rozcieńczania do wykonywania izolacji przeciwwilgociowych, do renowacji i konserwacji pokryć papowych oraz do wykonywania bezspoinowych pokryć dachowych. 2. IZOBUD PENETRATOR G7 - szybkoschnący, rozpuszczalnikowy, bardzo wydajny, modyfikowany SBS, asfaltowy preparat gruntujący do podłoży mineralnych pod papy asfaltowe tradycyjne, zgrzewalnei samoprzylepne. 3. IZOBUD Br - asfaltowy, rozpuszczalnikowy roztwór gruntujący. 4. IZOBUD SBS-Br - asfaltowy modyfikowany SBS-em, rozpuszczalnikowy roztwó gruntujący. 5. IZOBUD WL - bezrozpuszczalnikowy, dyspersyjny środek asfaltowy stosowany do gruntowania podłoży betonowych po rozcieńczeniu z wodą, do wykonywania izolacji przeciwwilgociowych oraz przyklejania płyt polistyrenowych typu EPS. 6. IZOBUD WK - bezrozpuszczalnikowa masa klejąca do złącz styropian/papa, styropian/blacha, styropian/ beton, styropian/styropian, papa/papa oraz do klejenia płyt XPS jak i twardych płyt z wełny mineralnej. 7. IZOBUD WM - bezrozpuszczalnikowa, jednoskładnikowa emulsja bitumiczno-kauczukowa do wykonywania grubowarstwowych izolacji przeciwwilgociowych i przeciwwodnych oraz przyklejania płyt ocieplających. 8. IZOBUD WM 2K - bezrozpuszczalnikowa dwuskładnikowa emulsja bitumiczno-kauczukowa do wykonywania izolacji grubowarstwowych przeciwwilgociowych i przeciwwodnych 9. IZOBUD WM 2K PLUS - bezrozposzczalnikowa, dwuskładnikowa emulsja bitumiczno-kauczukowa z wypełniaczem polistyrenowym do wykonywania grubowarstwowych izolacji przeciwwilgociowych i przeciwwodnych. 10. STYROTEX - modyfikowany SBS-em klej na zimno do przyklejania płyt polistyrenowych (EPS/XPS) podczas prac termoizolacyjnych prowadzonych na dachach. 11. IZOHAN STYROPUK FUNDAMENT - klej do przyklejania, pły ocieplających na fundamentach typu EPS i XPS do izolacji pap zgrzewalnych i papy samoprzylepnej IZOLPLAN fundament SP. 12. IZOHAN EKO 2K dwuskładnikowa elastyczna mikrozaprawa uszczelniająca do izolacji powierzchni betonowych typu posadzki w budynkach, wylewki tarasowe i balkonowe, ściany fundamentowe. 9

10 VIII LEPIK ASFALTOWY BEZ WYPEŁNIACZY STOSOWANY NA GORĄCO używany jest w stanie rozgrzanym do przyklejania warstw papy asfaltowej na tekturze budowlanej lub na welonie z włókien szklanych do przygotowanego, zagruntowanego podłoża betonowego oraz do sklejania warstw papy między sobą w pokryciach wielowarstwowych; lepik na gorąco nie zawiera substancji powodujących destrukcję styropianu i polistyrenu ekstrudowanego, jedynie jego wysoka temperatura niezbędna do klejenia, w przypadku bezpośredniego kontaktu z tymi materiałami spowodowałaby ich uszkodzenie; lepik asfaltowy bez wypełniaczy na gorąco może być stosowany do sklejania zakładów papy w płytach IZOLDACH S. IX MATERIAŁY TERMOIZOLACYJNE 1. IZOLDACH S - płyty styropianowe EPS 100 (EPS 200), oklejone papą asfaltową na welonie z włókien szklanych P/100/1400 (pod pokrycie z pap zgrzewalnych) lub P/100/ Płyta dachowa z wełny mineralnej. 3. Płyta dachowa PIR. 4. Styropian samogasnący EPS 100, EPS 200 oraz EPS 70 i 80 do ociepleń dachów i ścian budynku. 5. ROOFMATE SL, FLOORMATE - polistyren ekstrudowany o zamkniętoporowej strukturze, nienasiąkający wodą i niewymagający ochrony przeciwwilgociowej / PODSTAWOWE ZASADY WYKONYWANIA ROBÓT IZOLACYJNYCH 1. Przygotowanie podłoża: podłoże musi być wystarczająco wytrzymałe i sztywne, by zapewniło przeniesienie obciążeń przewidywanych w czasie eksploatacji, a także podczas prowadzenia robót, podłoże powinno być równe z uwagi na konieczność zapewnienia prawidłowego spływu wody, przyczepności papy i estetyki wykonania pokrycia, w narożach wewnętrznych ścian i w miejscach przejścia mocowania izolacji z powierzchni poziomej na pionową (np. styk ławy fundamentowej ze ścianą fundamentową), należy wykonać zaokrąglenia o promieniu 4-6 cm z zaprawy cementowej (uwaga ta nie dotyczy obróbek z pap zgrzewalnych na dachach, gdzie zaleca się stosowanie w tych miejscach klinów styropianowych lub z wełny mineralnej); krawędzie narożników zewnętrznych ławy fundamentowej należy sfazować, wylewkę betonową wykonaną na izolacji termicznej na tarasie należy zdylatować dzieląc ją na pola o boku ok. 2 m - 3 m. 10

11 podłoże betonowe musi być dojrzałe, a rekomendowana wilgotność przed ułożeniem papy powinna wynosić około 6%, podłoże betonowe, na którym będą układane warstwy hydroizolacji z mas asfaltowych lub papy asfaltowej należy oczyścić z kurzu, zanieczyszczeń, tłustych plam, wody, następnie zagruntować roztworem asfaltowym. Papy zgrzewalne, samoprzylepne i specjalne mogą być instalowane na przegrody budowlane w bezpośredniej styczności z płytami styropianowymi i płytami z polistyrenu ekstrudowanego. Na podłoża betonowe zgruntowane roztworem asfaltowym rozpuszczalnikowym, na których zgrzano papę zgrzewalną, można instalować płyty termoizolacyjne ze styropianu lub polistyrenu ekstrudowanego. podłoże z elementów murowanych należy przygotować wykonując warstwę wyrównującą w przypadku, gdy taka warstwa nie jest wykonywana, niewypełnione spoiny poziome i pionowe o szerokości większej niż 5mm należy wypełnić za pomocą odpowiedniej zaprawy ; puste spoiny pionowe lub nierówności cegieł, wyrównać za pomocą zaprawy (tynk cienkowarstwowy lub wyrównawczy) lub izolacyjnej masy szpachlowej, podłoże drewniane z desek przed zgrzewaniem papy powinno być pokryte papą mocowaną mechanicznie, w celu ochrony przed płomieniem z palnika wymagane jest przybicie papy asfaltowej podkładowej na welonie z włókien szklanych np. P/100/1400, P/100/1200 lub P/64/1200 (alternatywnie papy asfaltowej samoprzylepnej podkładowej IZOLPLAN PYE G200 S3 SP) oraz sklejenie pap na zakładach, podłoże z nowej blachy ocynkowanej przed zamocowaniem papy zgrzewalnej lub samoprzylepnej należy przesmarować preparatem IZOHAN DYSPERBIT, podłoże z istniejących na dachu warstw papy asfaltowej dobrze przymocowanych do podłoża i w ilości nie przekraczającej pięciu warstw, nie wymaga zerwania; takie podłoże należy oczyścić, istniejące wybrzuszenia papy rozciąć, wywinąć, osuszyć np. palnikiem i podkleić do podłoża lepikiem asfaltowym lub używając palnika, wyrównać płaszczyznę dachu wklejając kilka warstw papy zgrzewalnej bądź tradycyjnej w miejscach zagłębień lub zastosować specjalną masę asfaltową wyrównawczą tak przygotowane stare pokrycie dachowe zagruntować preparatem IZOHAN DYSPERBIT rozcieńczonym wodą w proporcji max 1:2 (IZOHAN DYSPERBIT: woda) lub rozpuszczalnikowym roztworem gruntującym IZOBUD Br. 2. Zgrzewanie papy: rolkę papy rozwija się w miejscu, gdzie będzie układana, domierza i zwija z jednej strony części wstęgi papy do środka, a następnie podgrzewa całą spodnią stronę papy i podłoże jednocześnie wolno rozwijając rolkę - folia ochronna od spodu rolki stapia się i nadtopiony bitum mocuje papę do podłoża, po zgrzaniu jednej części papy zwija się pozostałą część rolki i ponownie podgrzewa się spodnią stronę papy i podłoża jednocześnie rozwijając rolkę, przed przystąpieniem do zgrzewania papy wierzchniego krycia należy zwrócić uwagę, czy kolejna rozwijana rolka nie różni się odcieniem posypki; posypka jest surowcem naturalnym i może zmieniać się jej odcień (zdarza się to sporadycznie), zakład wzdłużny w papie wierzchniego krycia wyznaczony jest przez pozostawienie wzdłuż brzegu wstęgi papy pasa bez posypki i wynosi ok. 9cm; zakład poprzeczny powinien mieć szerokość min. 12 cm, wypływ masy asfaltowej o szerokości ok. 0,5-1,0 cm na całej długości zgrzewu potwierdza prawidłowość jego wykonania; miejsca wypływu masy asfaltowej można posypać posypką co poprawi wygląd estetyczny dachu, posypka powinna być użyta w ciągu kilku sekund od chwili wypływu asfaltu. 11

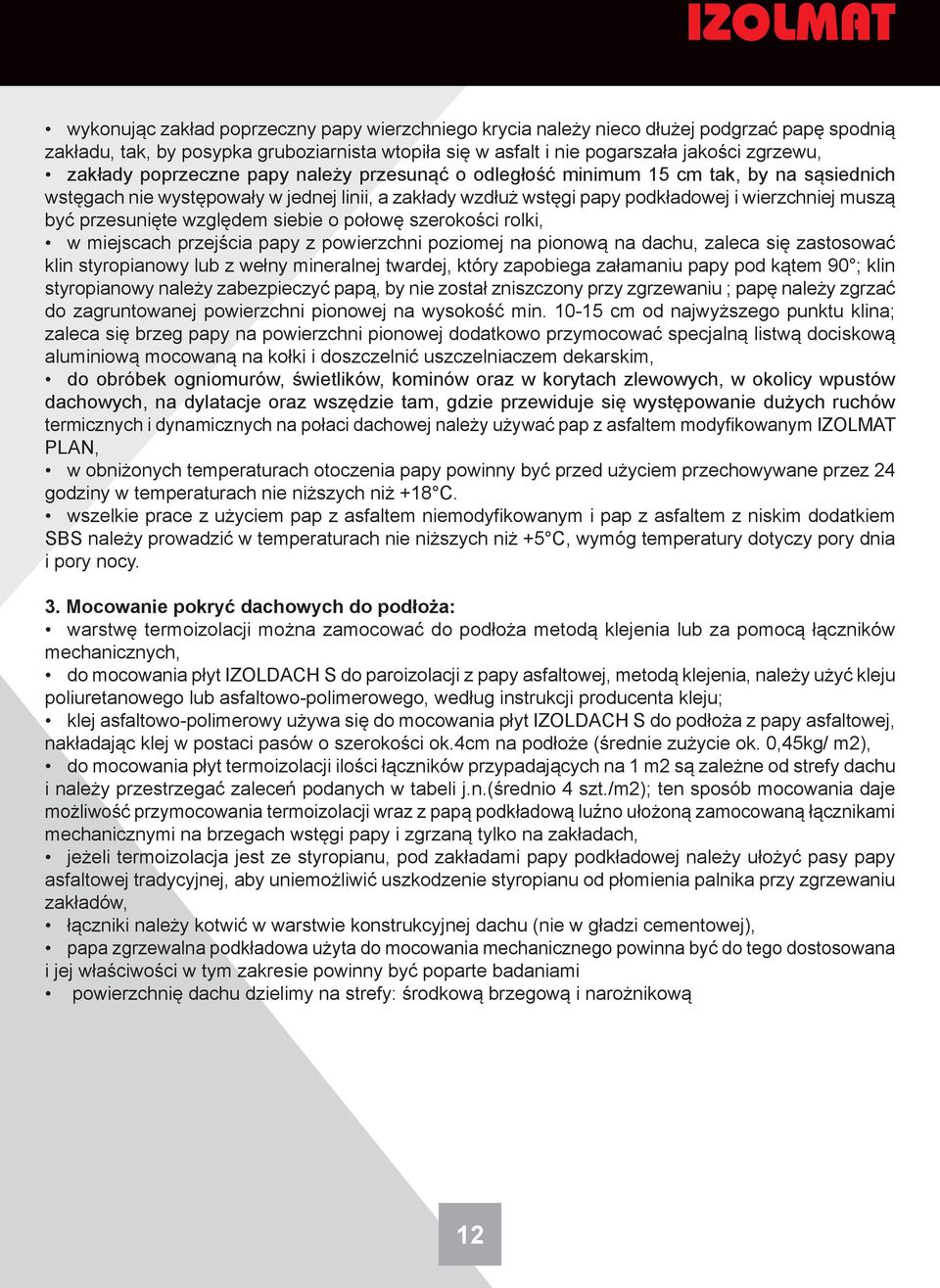

12 wykonując zakład poprzeczny papy wierzchniego krycia należy nieco dłużej podgrzać papę spodnią zakładu, tak, by posypka gruboziarnista wtopiła się w asfalt i nie pogarszała jakości zgrzewu, zakłady poprzeczne papy należy przesunąć o odległość minimum 15 cm tak, by na sąsiednich wstęgach nie występowały w jednej linii, a zakłady wzdłuż wstęgi papy podkładowej i wierzchniej muszą być przesunięte względem siebie o połowę szerokości rolki, w miejscach przejścia papy z powierzchni poziomej na pionową na dachu, zaleca się zastosować klin styropianowy lub z wełny mineralnej twardej, który zapobiega załamaniu papy pod kątem 90 ; klin styropianowy należy zabezpieczyć papą, by nie został zniszczony przy zgrzewaniu ; papę należy zgrzać do zagruntowanej powierzchni pionowej na wysokość min cm od najwyższego punktu klina; zaleca się brzeg papy na powierzchni pionowej dodatkowo przymocować specjalną listwą dociskową aluminiową mocowaną na kołki i doszczelnić uszczelniaczem dekarskim, do obróbek ogniomurów, świetlików, kominów oraz w korytach zlewowych, w okolicy wpustów dachowych, na dylatacje oraz wszędzie tam, gdzie przewiduje się występowanie dużych ruchów termicznych i dynamicznych na połaci dachowej należy używać pap z asfaltem modyfikowanym IZOLMAT PLAN, w obniżonych temperaturach otoczenia papy powinny być przed użyciem przechowywane przez 24 godziny w temperaturach nie niższych niż +18 C. wszelkie prace z użyciem pap z asfaltem niemodyfikowanym i pap z asfaltem z niskim dodatkiem SBS należy prowadzić w temperaturach nie niższych niż +5 C, wymóg temperatury dotyczy pory dnia i pory nocy. 3. Mocowanie pokryć dachowych do podłoża: warstwę termoizolacji można zamocować do podłoża metodą klejenia lub za pomocą łączników mechanicznych, do mocowania płyt IZOLDACH S do paroizolacji z papy asfaltowej, metodą klejenia, należy użyć kleju poliuretanowego lub asfaltowo-polimerowego, według instrukcji producenta kleju; klej asfaltowo-polimerowy używa się do mocowania płyt IZOLDACH S do podłoża z papy asfaltowej, nakładając klej w postaci pasów o szerokości ok.4cm na podłoże (średnie zużycie ok. 0,45kg/ m2), do mocowania płyt termoizolacji ilości łączników przypadających na 1 m2 są zależne od strefy dachu i należy przestrzegać zaleceń podanych w tabeli j.n.(średnio 4 szt./m2); ten sposób mocowania daje możliwość przymocowania termoizolacji wraz z papą podkładową luźno ułożoną zamocowaną łącznikami mechanicznymi na brzegach wstęgi papy i zgrzaną tylko na zakładach, jeżeli termoizolacja jest ze styropianu, pod zakładami papy podkładowej należy ułożyć pasy papy asfaltowej tradycyjnej, aby uniemożliwić uszkodzenie styropianu od płomienia palnika przy zgrzewaniu zakładów, łączniki należy kotwić w warstwie konstrukcyjnej dachu (nie w gładzi cementowej), papa zgrzewalna podkładowa użyta do mocowania mechanicznego powinna być do tego dostosowana i jej właściwości w tym zakresie powinny być poparte badaniami powierzchnię dachu dzielimy na strefy: środkową brzegową i narożnikową 12

13 4. Renowacja pokryć dachowych z użyciem pap zgrzewalnych. przystępując do wykonania docieplenia i doszczelnienia istniejącego pokrycia dachowego lub tylko doszczelnienia z użyciem pap zgrzewalnych należy ocenić stopień zawilgocenia zarówno warstw papy, jak i podłoża; konieczne jest zapewnienie wentylacji starego pokrycia dachowego i umożliwienie odprowadzenia zalegającej wody na zewnątrz, by powstająca z niej para wodna nie tworzyła pęcherzy w papie zgrzewalnej, doszczelnienie pokrycia dachowego można przeprowadzić z jednoczesnym dociepleniem i wówczas stosuje się Systemy Izolacji IZOLMAT dotyczące dachów, traktując stare pokrycie dachowe jako warstwę paroizolacyjną. doszczelniając stare pokrycie dachowe, w którym stwierdzono zawilgocenie podłoża lub zawilgocenie występujące między warstwami papy, można zastosować System Izolacji IZOLMAT NR 7 - na przygotowanym podłożu ustawiane są kominki wentylacyjne, układana jest bez mocowania papa wentylacyjna perforowana - IZOLVENT, a następnie zgrzewa się papę wierzchniego krycia IZOLMAT PLAN protection PYE PV250 S5 SS lub IZOLMAT PLAN PYE PV250 S5 SS bądź IZOLMAT PLAN extra PYE PV200 S5 SS. Stosuje się także uszczelnienie jednowarstwowe - papę IZOLMAT PLAN ventimax Top. W tym rozwiązaniu tworzy się system kanałów, w których para rozpręża się i wydostaje się przez kominki wentylacyjne nie tworząc pęcherzy w ułożonej warstwie papy; ilość kominków zależna jest od stopnia zawilgocenia dachu (zwykle jest to 1 kominek na ok. 50 m2); nie układa się papy wentylacyjnej w odległości ok. 50 cm od okapu, brzegów dachu, kominów, koryt odpływowych, wpustów dachowych; wokół kominka wentylacyjnego należy zgrzać dodatkowy pierścień o średnicy ok. 30 cm z papy asfaltowej zgrzewalnej modyfikowanej wierzchniego krycia. 13

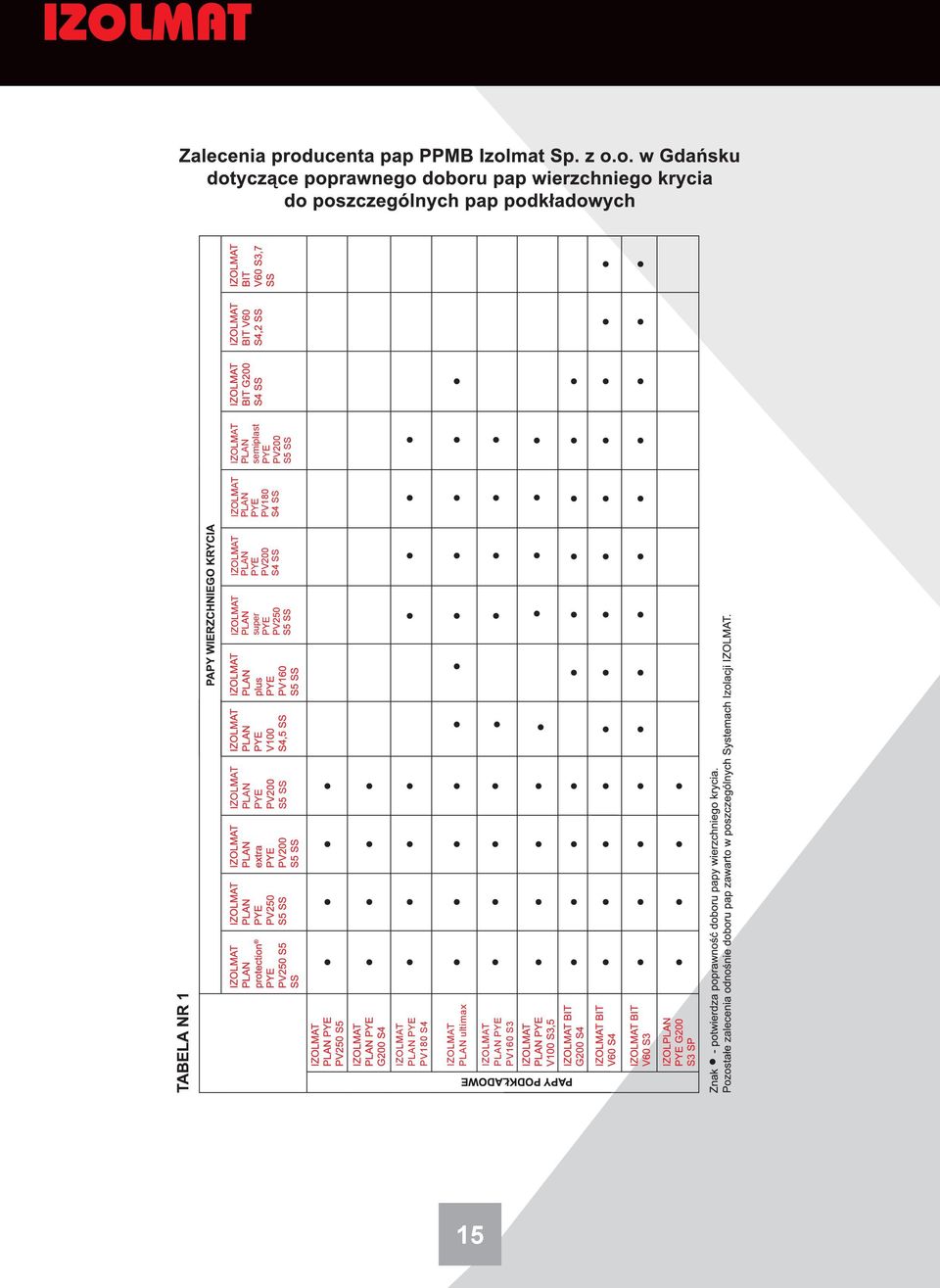

14 5. GWARANCJA MATERIAŁOWA Producent PPMB IZOLMAT Sp. z o.o. w Gdańsku udziela następujących gwarancji materiałowych: Papy zgrzewalne wierzchniego krycia Gwarancja standardowa, lat Gwarancja specjalna z użyciem mas asfaltowych IZOBUD PENETRATOR G7, IZOHAN DYSPERBIT lub IZOBUD Br i wg Systemów Izolacji IZOLMAT, lat IZOLMAT PLAN ventimax Top IZOLMAT PLAN protection PYE PV250 S5 SS IZOLMAT PLAN PYE PV250 S5 SS IZOLMAT PLAN zielony dach PYE PV250 S IZOLMAT PLAN zielony dach PYE PV200 S IZOLMAT PLAN monomax IZOLMAT PLAN extra PYE PV200 S5 SS IZOLMAT PLAN PYE PV200 S5 SS IZOLMAT PLAN PYE PV200 S4 SS IZOLMAT PLAN PYE PV180 S4 SS IZOLMAT PLAN PYE V100 S4,5 SS IZOLMAT PLAN super PYE PV250 S5 SS IZOLMAT PLAN semiplast PYE PV200 S5 SS IZOLMAT PLAN plus PYE PV160 S5 SS 8 15 IZOLMAT PLAN plus PYE V60 S4,2 SS 8 10 IZOLMAT BIT V60 S4,2 SS 5 7 IZOLMAT BIT V60 S3,7 SS 3 5 Papy zgrzewalne podkładowe i specjalne IZOLMAT PLAN PYE PV250 S5 15 (30)* 25 (50)* IZOLPLAN PYE G200 S3 SP IZOLMAT PLAN PYE G200 S4 13 (25)* 20 (50)* IZOLMAT PLAN PYE PV180 S4 10 (20)* 15 (40)* IZOLMAT PLAN ultimax IZOLMAT PLAN PYE PV160 S IZOLMAT PLAN PYE V100 S3, IZOLMAT BIT G200 S4 7 (15)* 10 (30)* IZOLMAT BIT V60 S4 5 7 IZOLMAT BIT V60 S3 3 5 IZOLMAT PLAN aquastoper Al IZOLPLAN fundament SP * gwarancja w przypadku zastosowania pap do izolacji przeciwwilgociowej i przeciwwodnej na podziemnych częściach budowli wg Systemów Izolacji IZOLMAT Fundamenty, możliwość wypisania imiennej gwarancji. Warunkiem skorzystania z uprawnień wynikających z udzielonej gwarancji jest zastosowanie pap zgodnie z obowiązującymi przepisami budowlanymi, informacjami technicznymi wyrobów oraz zgodnie z przeznaczeniem określonym rozwiązaniami zawartymi w Systemach Izolacji IZOLMAT. W przypadku zastosowania na dachu pap w układzie dwuwarstwowym, jeżeli długość okresu gwarancji papy podkładowej różni się od gwarancji papy wierzchniego krycia, wówczas dla obydwu pap zastosowanych łącznie, pod warunkiem zgodności z Systemem Izolacji IZOLMAT, okres gwarancji jest taki, jak dla zastosowanej papy wierzchniego krycia. Szczegóły gwarancji materiałowej zawarto w karcie gwarancyjnej. 14

15 IZOLMAT PLAN PYE PV180 S4 IZOLMAT PLAN ultimax IZOLMAT PLAN PYE PV160 S3 IZOLMAT PLAN PYE PV200 S5 SS super IZOLMAT PLAN PYE PV200 S4 SS IZOLMAT PLAN PYE PV180 S4 SS IZOLMAT PLAN semiplast PYE PV200 S5 SS 15

16 Dachy z klasyfikacją ogniową w zakresie odporności na działanie ognia zewnętrznego B Roof (t 1 ); NRO o budowie określonej w Systemach Izolacji IZOLMAT i w Raportach Klasyfikacyjnych TABELA NR 2 RAPORT KLASYFIKACYJNY NR /12/Z00NP /12/Z00NP /12/Z00NP Klasyfikacja ogniowa B Roof (t 1 ); NRO B Roof (t 1 ); NRO B Roof (t 1 ); NRO betonowe betonowe betonowe Podłoże blacha blacha blacha drewniane lub drewnopochodne drewniane lub drewnopochodne drewniane lub drewnopochodne Alternatywnie: folia paroizolacyjna PE, papa asfaltowa zgrzewalna podkładowa: IZOLMAT BIT V60 S3, IZOLMAT BIT V60 S4, IZOLMAT BIT G200 S4, Paroizolacja IZOLMAT PLAN plus PYE PV160 S3,2, IZOLPLAN PYE G200 S3 SP, IZOLMAT PLAN PYE PV160 S3, IZOLMAT PLAN PYE V100 S3,5, IZOLMAT PLAN PYE G200 S4, IZOLMAT PLAN PYE PV180 S4, IZOLMAT PLAN aquastoper Al. Stosownie do wymienionych produktów jako paroizolacji wg zaleceń producenta PPMB IZOLMAT Sp. z o.o. styropian styropian spadkowy wełna mineralna wełna mineralna spadkowa Termoizolacja układ mieszany (wełna+styropian) Papa asfaltowa zgrzewalna podkładowa Papa asfaltowa zgrzewalna wierzchniego krycia System Izolacji IZOLMAT IZOLDACH S styropian EPS 100 oklejony papą układ mieszany spadkowy (wełna+styropian) płyty PIR IZOLMAT BIT G200 S4, IZOLMAT PLAN PYE G200 S4, IZOLMAT PLAN PYE PV180 S4, IZOLMAT PLAN PYE PV160 S3, IZOLPLAN PYE G200 S3 SP Alternatywnie: IZOLMAT PLAN protection PYE PV250 S5 SS, IZOLMAT PLAN PYE PV250 S5 SS, IZOLMAT PLAN PYE PV200 S5 SS, IZOLMAT PLAN extra PYE PV200 S5 SS, IZOLMAT PLAN PYE PV180 S4 SS, IZOLMAT PLAN PYE PV200 S4 SS 1,1A, 2, 9 (podłoże-betonowe) 8 (podłoże-blacha) 6A (podłoże drewniane) 1A, 9 (podłoże-betonowe) 6A (podłoże-drewniane lub drewnopochodne) 8 (podłoże blacha) 8 (podłoże blacha) 1A, 9 (podłoże- betonowe) 6A (podłoże drewniane) MODERNIZACJA I RENOWACJA DACHÓW PŁASKICH Układy warstw dachu na starym wyremontowanym przekryciu dachowym z pokryciem z pap asfaltowych. Dachy z klasyfikacją ogniową w zakresie odporności na działanie ognia zewnętrznego B Roof (t 1 ); NRO o budowie określonej w Systemach Izolacji IZOLMAT i w Raportach Klasyfikacyjnych Podłoże RAPORT KLASYFIKACYJNY NR 2767/11/Z00NP /11/Z00NP Impregnat asfaltowy Klasyfikacja ogniowa Papa asfaltowa zgrzewalna podkładowa Papa asfaltowa zgrzewalna wierzchniego krycia B Roof (t 1 ); NRO betonowe blacha stare wyremontowane pokrycie dachowe z pap asfaltowych Betonowe Dyspersyjna masa asfaltowo-kauczukowa IZOLPLAST + (IZOHAN DYSPERBIT) rozcieńczona wodą wg instrukcji producenta IZOLMAT BIT G200 S4, IZOLMAT PLAN PYE G200 S4 IZOLMAT BIT V60 S4, IZOLMAT PLAN plus PYE PV160 S3,2 IZOLMAT PLAN ventimax Top, IZOLMAT PLAN PYE PV200 S5 SS, IZOLMAT PLAN extra PYE PV200 S5 SS IZOLMAT PLAN PYE PV250 S5 SS IZOLMAT PLAN protection PYE PV250 S5 SS System Izolacji IZOLMAT 7 (podłoże betonowe) 4,5 16

17 PAPY W OFERCIE PRODUKCYJNEJ IZOLMATU O WŁAŚCIWOŚCIACH HAMUJĄCYCH ROZPRZESTRZENIANIE SIĘ OGNIA papy asfaltowe zgrzewalne wierzchniego krycia Wobec ciągle rosnących wymagań, jakie stawiane są w budownictwie w zakresie profilaktyki przeciwpożarowej, IZOLMAT Gdańsk wzbogacił swoją ofertę produkcyjną o specjalne papy asfaltowe zgrzewalne o właściwościach hamujących rozprzestrzenianie się ognia. Papy asfaltowe zgrzewalne wierzchniego krycia IZOLMAT PLAN protection PYE PV250 S5 SS i IZOLMAT PLAN ventimax Top to papy produkowane z zastosowaniem specjalne go komponentu grafitowego. W razie pożaru cząsteczki komponentu zwiększają ok. 300-krotnie swoją objętość i tworzą niepalną ochronną zeskorupiałą powłokę, hamując zdecydowanie rozwój dymu i rozprzestrzenianie się ognia. Posiadanie w ofercie produkcyjnej tych wyjątkowych pap pozwoliło na opracowanie nowych rozwiązań systemowych - Systemów Izolacji IZOLMAT Fire Protection przeznaczonych na dachy, którym stawia się szczególnie wysokie wymagania w zakresie ochrony przeciwpożarowej. Systemy Izolacji IZOLMAT Fire Protection to wytyczne do projektowania i wykonywania izolacji dachów, podające kom pletne układy warstw dachu i, co bardzo ważne, wszystkie posiadają Raporty Klasyfikacyjne, wydane na podstawie badań przez Instytut Techniki Budowlanej (ITB), w zakresie odporności dachu na ogień zewnętrzny, dzięki czemu dach z przekryciem o takiej budowie klasyfikuje się jako B Roof (t 1 ) (wg PN-ENV 1187 i PN-EN ) oraz NRO nierozprzestrzeniający ognia (wg Instrukcji ITB 401/2004). KLASYFIKACJA W ZAKRESIE ODPORNOŚCI OGNIOWEJ WARSTWOWYCH PRZEKRYĆ DACHOWYCH FIRMY PPMB IZOLMAT Sp z o.o. - z izolacją cieplną płyt styropianowych - REI 15, RE 20 (raport nr /11/Z00NP) - dotyczy wszystkich rozwiązań wg Systemów Izolacji IZOLMAT - z izolacją cieplną z płyt ze skalnej wełny mineralnej REI 15, REI 20, REI 30, REI 45 (raport nr /11/Z00NP) - dotyczy wszystkich rozwiązań wg Systemów Izolacji IZOLMAT Objaśnienie określeń użytych w tabelach w odniesieniu do nazewnictwa z Raportów Klasyfikacyjnych: Blacha - każdy profilowany i nie perforowany podkład stalowy Podłoże betonowe - każdy niepalny ciągły podkład o grubości co najmniej 10 mm Podłoże drewniane lub drewnopochodne - każdy drewniany i drewnopochodny podkład o grubości minimum 16 mm i ze szczelinami nie przekraczającymi 5,0 mm Styropian - polistyren spieniony EPS 100 o grubości nie większej niż 300 mm, klasy co najmniej E wg PN-EN , samogasnący Styropian spadkowy - polistyren spieniony spadkowy EPS 100 o grubości nie większej niż 550 mm, klasy co najmniej E wg PN-EN , samogasnący Wełna mineralna - niepalna wełna mineralna o grubości do 300 mm Wełna mineralna spadkowa - płyty dachowe spadkowe z niepalnej wełny mineralnej o grubości do 690 mm Układ mieszany (wełna+styropian) - układ termoizolacyjny mieszany składający się z niepalnej wełny mineralnej i polistyrenu spienionego EPS 100, klasy co najmniej E wg PN , samogasnącego o grubości łącznej do 300 mm; o kolejności warstw (od pokrycia dachowego): polistyren spieniony - wełna mineralna lub wełna mineralna - polistyren spieniony Układ mieszany spadkowy (wełna+styropian) - płyty dachowe spadkowe w układzie termoizolacyjnym mieszanym składającym się z niepalnej wełny mineralnej i polistyrenu spienionego EPS 100, klasy co najmniej E wg PN , samogasnącego, o grubości łącznej do 690 mm; o kolejności warstw (od pokrycia dachowego): polistyren spieniony - wełna mineralna lub wełna mineralna - polistyren spieniony PIR: płyty dachowe PIR (obustronnie laminowane arkuszami włókna szklanego) o grubości do 180 mm i gęstości do 40 kg/m3 IZOLDACH S - płyty warstwowe termoizolacyjne IZOLDACH S wykonane z polistyrenu spienionego EPS 100 o grubości do 200 mm, oklejonego papą P/100/1400 lub P/100/1200 Wełna mineralna i wełna mineralna spadkowa zastosowana w układach warstw na starym wyremontowanym przekryciu dachowym z pokryciem z pap asfaltowych musi być klasy A2-s3, zgodnie z wymaganiami Raportów Klasyfikacyjnych. 17

18 CHARAKTERYSTYKA PAP PAPY ASFALTOWE ZGRZEWALNE SPECJALNE TABELA NR 3 NAZWA PAPY Rodzaj papy IZOLMAT PLAN protection PYE PV250 S5 SS wierzchniego krycia o właściwościach hamujących rozprzestrzenianie się ognia IZOLMAT PLAN ventimax Top wierzchniego krycia o właściwościach hamujących rozprzestrzenianie się ognia; specjalna powłoka spodnia IZOLMAT PLAN monomax wierzchniego krycia IZOLMAT PLAN zielony dach PYE PV250 S5 odporna na przerost korzeni roślin IZOLMAT PLAN zielony dach PYE PV200 S4 odporna na przerost korzeni roślin Sposób mocowania zgrzewanie zgrzewanie zgrzewanie zgrzewanie zgrzewanie Rodzaj i kolor posypki gruboziarnista antracyt gruboziarnista jesienny brąz gruboziarnista stalowa gruboziarnista gruboziarnista Rodzaj asfaltu modyfikowany SBS modyfikowany SBS modyfikowany SBS modyfikowany SBS modyfikowany SBS Rodzaj osnowy włóknina poliestrowa włóknina poliestrowa włóknina poliestrowa włóknina poliestrowa włóknina poliestrowa Wymiary rolki papy nie mniej niż 5,0m x 0,99m (1,0 ± 0,01m) nie mniej niż 5,0m x 0,99m (1,0 ± 0,01m) nie mniej niż 5m x 1,00m (1,0 ± 0,01m) nie mniej niż 5,5m x 1,00m nie mniej niż 5,5m x 0,99m (1,0 ±0,01m) Grubość 5,2 mm ± 0,2 5,2 mm ± 0,2 5,2 mm ± 0,2 5,0 mm ± 0,2 4,2 mm ± 0,2 Odporność na spływanie w podwyższonej +100 C +100 C +100 C +100 C +100 C temperatury Giętkość w niskiej temperaturze -25 C -20 C -25 C -20 C -20 C Maksymalna siła rozciągająca - kierunek wzdłuż - kierunek w poprzek Wydłużenie przy maksymalnej sile rozciągającej - kierunek wzdłuż - kierunek w poprzek 1100 ± ± 200 [N/50mm] 50 ± ± 10 [%] 1100 ± ± 200 [N/50mm] 50 ± ± 10 [%] 1200 ± ± 100 [N/50mm] 50 ± ± 15 [%] 1100 ± ± 150 [N/50mm] 50 ± ± 10 [%] 900 ± ± 100 [N/50mm] 50 ± ± 15 [%] Reakcja na ogień klasa E klasa E klasa E klasa E klasa E Klasyfikacja ogniowa w zakresie odporności dachu na ogień zewnętrzny B Roof (t 1 ) NRO B Roof (t 1 ) NRO Ilość rolek na palecie 24 szt. 24 szt. 24 szt. 20 szt. 24 szt. Gwarancja materiałowa specjalna * 30 lat 30 lat 20 lat 22 lat 18 lat Gwarancja materiałowa standardowa 15 lat 15 lat 15 lat 15 lat 10 lat Dokumenty formalno-prawne Zastosowanie DEKLARACJE ZGODNOŚCI EC, CERTYFIKATY ZAKŁADOWEJ KONTROLI PRODUKCJI, ATESTY HIGIENICZNE RAPORTY KLASYFIKACYJNE w zakresie odporności dachu na ogień zewnętrzny, INFORMACJE TECHNICZNE (dostępne na stronie Internetowej Zgodnie z projektem technicznym, obowiązującymi przepisami budowlanymi I wytycznymi do projektowania i wykonania Izolacji zawartymi w Systemach Izolacji IZOLMAT oraz w informacjach technicznych wyrobów Gwarancja materiałowa specjalna obowiązuje w przypadku zastosowania do gruntowania podłoża dyspersyjnej masy asfaltowo-kauczukowej IZOHAN DYSPERBIT, roztworów gruntujących IZOBUD PENETRATOR G7 lub IZOBUD Br. Warunkiem skorzystania z uprawnień wynikających z udzielonej gwarancji jest zastosowanie pap zgodnie z obowiązującymi przepisami budowlanymi, informacjami technicznymi wyrobów oraz zgodnie z przeznaczeniem, określonym rozwiązaniami zawartymi w Systemach izolacji IZOLMAT. Szczegóły gwarancji materiałowej zawarto w karcie gwarancyjnej. 18

19 CHARAKTERYSTYKA PAP PAPY ASFALTOWE ZGRZEWALNE TABELA NR 4 NAZWA PAPY IZOLMAT PLAN PYE PV250 S5 SS IZOLMAT PLAN extra PYE PV200 S5 SS IZOLMAT PLAN PYE PV200 S5 SS IZOLMAT PLAN PYE V100 S4,5 SS IZOLMAT PLAN PYE PV250 S5 IZOLMAT PLAN PYE G200S4 IZOLMAT PLAN PYE PV200 S4 SS IZOLMAT PLAN PYE PV180 S4 SS IZOLMAT PLAN PYE PV180 S4 IZOLMAT PLAN PYE PV160 S3 IZOLMAT PLAN ultimax IZOLMAT PLAN PYE V100 S3,5 Rodzaj papy wierzchniego krycia wierzchniego krycia wierzchniego krycia wierzchniego krycia podkładowa podkładowa wierzchniego krycia wierzchniego krycia podkładowa podkładowa podkładowa podkładowa Sposób mocowania zgrzewanie zgrzewanie zgrzewanie zgrzewanie zgrzewanie, mocowanie mechaniczne zgrzewanie, mocowanie mechaniczne zgrzewanie zgrzewanie zgrzewanie, mocowanie mechaniczne zgrzewanie, mocowanie mechaniczne zgrzewanie, mocowanie mechaniczne zgrzewanie Rodzaj i kolor posypki gruboziarnista stalowa czerwona zielona jesienny brąz gruboziarnista stalowa czerwona zielona gruboziarnista stalowa gruboziarnista stalowa czerwona zielona drobnoziarnista drobnoziarnista gruboziarnista stalowa gruboziarnista stalowa drobnoziarnista drobnoziarnista tkanina drobnoziarnista Rodzaj asfaltu modyfikowany SBS modyfikowany SBS modyfikowany SBS modyfikowany SBS modyfikowany SBS modyfikowany SBS modyfikowany SBS modyfikowany SBS modyfikowany SBS modyfikowany SBS modyfikowany SBS modyfikowany SBS Rodzaj osnowy włóknina poliestrowa włóknina poliestrowa włóknina poliestrowa welon z włókien szklanych włóknina poliestrowa tkanina szklana włóknina poliestrowa włóknina poliestrowa włóknina poliestrowa włóknina poliestrowa tkanina szklana welon z włókien szklanych Wymiary rolki papy nie mniej niż 5,0m x 0,99m (1,0 ± 0,01m) nie mniej niż 5,0m x 0,99m (1,0 ± 0,01m) nie mniej niż 5,0m x 0,99m (1,0 ± 0,01m) nie mniej niż 7,5 m x 1.0 m nie mniej niż 5,0m x 0,99m (1,0 ± 0,01m) nie mniej niż 5,0 m x 1,0 m nie mniej niż 5,0m x 0,99m (1,0 ± 0,01m) nie mniej niż 5,0m x0,99m (1,0 ± 0,01m) nie mniej niż 7,5m x 0,99m (1,0 ± 0,01m) nie mniej niż 7,5m x 0,99m (1,0 ± 0,01m) nie mniej niż 10m x 1m nie mniej niż 7,5m x 0,99m (1,0 ± 0,01m) Grubość 5,2 mm ± 0,2 5,2 mm ± 0,2 5,2 mm ± 0,2 4,5 mm ± 0,2 4,8 mm ±0,2 4,0 mm ± 0,2 4,2 mm ± 0,2 4,0 mm ± 0,2 4,0 mm ± 0,2 3,0 mm ± 0,2 2,5 mm ± 0,2 3,5 mm ± 0,2 Odporność na spływanie w podwyższonej temperaturze +100 C +100 C +90 C +100 C +100 C +100 C +100 C +95 C +95 C +95 C +80 C +100 C Giętkość w niskiej temperaturze -25 C -20 C -15 C -15 C -20 C -20 C -20 C -15 C -15 C -15 C -5 C -15 C Maksymalna siła rozciągająca - kierunek wzdłuż - kierunek w poprzek 1200± ±200 [N/50mm] 1000± ±150 [N/50mm] 1000± ±150 [N/50mm] 700± ±150 [N/50mm] 1100± ±200 [N/50mm] 1300± ±500 [N/50mm] 900± ±100 [N/50mm] 900± ±100 [N/50mm] 900± ±100 [N/50mm] 800± ±100 [N/50mm] 1450± ±500 [N/50mm] 700± ±100 [N/50mm] Wydłużenie przy maksymalnej sile rozciągającej - kierunek wzdłuż - kierunek w poprzek 50±10 50±10 [%] 50±15 50±15 [%] 50±15 50±15 [%] 4±2 4±2 [%] 50±10 50±10 [%] 12±7 12±7 [%] 50±10 50±10 [%] 50±10 50±10 [%] 50±10 50±10 [%] 45±15 45±15 [%] 6±3 6±3 [%] 4±2 4±2 [%] Reakcja na ogień klasa E klasa E klasa E klasa E klasa E klasa E klasa E klasa E klasa E klasa E klasa E klasa E Klasyfikacja ogniowa w zakresie odporności dachu na ogień zewnętrzny B Roof (t 1 ), NRO B Roof (t 1 ), NRO B Roof (t 1 ), NRO - - B Roof (t 1 ), NRO B Roof (t 1 ), NRO B Roof (t 1 ), NRO B Roof (t 1 ), NRO B Roof (t 1 ), NRO - - Ilość rolek na palecie 24 szt. 24 szt. 24 szt. 20 szt. 24 szt. 30 szt. 30 szt. 30 szt. 20 szt. 24 szt. 22 szt. 24 szt. Gwarancja materiałowa specjalna ** 25 lat 25 lat 22 lat 20 lat 25 (50)* lat 20 (50)* lat 20 lat 20 lat 15 (40)* lat 15 lat 13 lat 15 lat Gwarancja materiałowa standardowa 15 lat 15 lat 13 lat 13 lat 15 (30)* lat 13 (25)* lat 13 lat 13 lat 10 (20)* lat 10 lat 10 lat 10 lat Dokumenty formalno-prawne DEKLARACJE ZGODNOŚCI EC, CERTYFIKATY ZAKŁADOWEJ KONTROLI PRODUKCJI, ATESTY HIGIENICZNE RAPORTY KLASYFIKACYJNE w zakresie odporności dachu na ogień zewnętrzny, INFORMACJE TECHNICZNE (dostępne na stronie internetowej Zastosowanie IZOLMAT oraz w informacjach technicznych wyrobów * Gwarancja w przypadku zastosowania pap do izolacji podziemnych części budowli ** Gwarancja materiałowa specjalna obowiązuje w przypadku zastosowania do gruntowania podłoża dyspersyjnej masy asfaltowo-kauczukowej IZOHAN DYSPERBIT Warunkiem skorzystania z uprawnień wynikających z udzielonej gwarancji jest zastosowanie pap zgodnie z obowiązującymi przepisami budowlanymi, informacjami technicznymi wyrobów oraz zgodnie z przeznaczeniem, określonym rozwiązaniami zawartymi w Systemach Izolacji IZOLMAT. Szczegóły gwarancji materiałowej zawarto w karcie gwarancyjnej. 19

20 CHARAKTERYSTYKA PAP PAPY ASFALTOWE ZGRZEWALNE IZOLMAT BIT TABELA NR 5 NAZWA PAPY IZOLMAT BIT V60 S4,2 SS IZOLMAT BIT V60 S3,7 SS IZOLMAT BIT G200 S4 IZOLMAT BIT V60S4 IZOLMAT BIT V60 S3 Rodzaj papy wierzchniego krycia wierzchniego krycia podkładowa podkładowa podkładowa Sposób mocowania zgrzewanie zgrzewanie Rodzaj i kolor posypki gruboziarnista szara, czerwona gruboziarnista szara zgrzewanie mocowanie mechaniczne zgrzewanie zgrzewanie drobnoziarnista drobnoziarnista drobnoziarnista Rodzaj asfaltu oksydowany oksydowany oksydowany oksydowany oksydowany Rodzaj osnowy Wymiary rolki papy welon z włókien szklanych nie mniej niż 5,0 m x 1,0 m welon z włókien szklanych nie mniej niż 7,5 m x 1,0 m tkanina szklana nie mniej niż 5,0 m x 1,0 m welon z włókien szklanych nie mniej niż 5,0 m x 1,0 m welon z włókien szklanych nie mniej niż 7,5 m x 1,0 m Grubość 4,2 mm ± 0,2 3,7 mm ± 0,2 4,0 mm ± 0,2 4,0 mm ± 0,2 3,0 mm ± 0,2 Odporność na spływanie w podwyższonej temperaturze Giętkość w niskiej temperaturze Maksymalna siła rozciągająca kierunek wzdłuż kierunek w poprzek Wydłużenie przy maksymalnej sile rozciągającej kierunek wzdłuż kierunek w poprzek +70 C +70 C +70 C +70 C +70 C 0 C 0 C 0 C 0 C 0 C 600± ±100 [N/50mm] 4±2 4±2 [%] 500± ±100 [N/50mm] 4±2 4±2 [%] 1300± ±500 [N/50mm] 600± ±100 [N/50mm] 500± ±100 [N/50mm] Reakcja na ogień klasa E klasa E klasa E klasa E klasa E Klasyfikacja ogniowa w zakresie odporności dachu na ogień zewnętrzny - - 6±3 6±3 [%] B Roof (t 1 ), NRO 4±2 4±2 [%] 4±2 4±2 [%] - - Ilość rolek na palecie 30 szt. 24 szt. 30 szt. 30 szt. 24 szt. Gwarancja materiałowa specjalna ** Gwarancja materiałowa standardowa Dokumenty formalno-prawne Zastosowanie 7 lat 5 lat 10 (30)* lat 7 lat 5 lat 5 lat 3 lat 7 (15)* lat 5 lat 3 lat DEKLARACJE ZGODNOŚCI EC, CERTYFIKATY ZAKŁADOWEJ KONTROLI PRODUKCJI, ATESTY HIGIENICZNE RAPORTY KLASYFIKACYJNE w zakresie odporności dachu na ogień zewnętrzny, INFORMACJE TECHNICZNE (dostępne na stronie internetowej Zgodnie z projektem technicznym, obowiązującymi przepisami budowlanymi i wytycznymi do projektowania i wykonania izolacji zawartymi w Systemach Izolacji IZOLMAT. oraz w informacjach technicznych wyrobów * Gwarancja w przypadku zastosowania pap do izolacji podziemnych części budowli ** Gwarancja materiałowa specjalna obowiązuje w przypadku zastosowania do gruntowania podłoża dyspersyjnej masy asfaltowo-kauczukowej IZOHAN DYSPERBIT roztworów gruntujących IZOBUD PENETRATOR G7 i IZOBUD Br Warunkiem skorzystania z uprawnień wynikających z udzielonej gwarancji jest zastosowanie pap zgodnie z obowiązującymi przepisami budowlanymi, informacjami technicznymi wyrobów oraz zgodnie z przeznaczeniem, określonym rozwiązaniami zawartymi w Systemach Izolacji IZOLMAT. Szczegóły gwarancji materiałowej zawarto w karcie gwarancyjnej. 20

21 CHARAKTERYSTYKA PAP PAPY ASFALTOWE ZGRZEWALNE IZOLMAT PLAN super, semiplast IZOLMAT PLAN plus TABELA NR 6 NAZWA PAPY IZOLMAT PLAN super PYE PV250 S5 SS IZOLMAT PLAN semiplast PYE PV200 S5 SS IZOLMAT PLAN plus PYE PV160 S5 SS Rodzaj papy wierzchniego krycia wierzchniego krycia wierzchniego krycia Sposób mocowania zgrzewanie zgrzewanie zgrzewanie Rodzaj i kolor posypki gruboziarnista szara gruboziarnista szara gruboziarnista szara Rodzaj asfaltu modyfikowany SBS modyfikowany SBS modyfikowany SBS Rodzaj osnowy włóknina poliestrowa włóknina poliestrowa włóknina poliestrowa Wymiary rolki papy nie mniej niż 5,0m x 0,99m (1,0m +/- 0,01m) nie mniej niż 5,0m x 0,99m (1,0m +/- 0,01m) nie mniej niż 5,0m x 0,99m (1,0m +/- 0,01m) Grubość 5,2 mm ± 0,2 5,2 mm ±10% 5,0 mm ± 0,2 Odporność na spływanie w podwyższonej temperatury +90 C +90 C +80 C Giętkość w niskiej temperaturze -10 C -10 C -5 C Maksymalna siła rozciągająca kierunek wzdłuż kierunek w poprzek Wydłużenie przy maksymalnej sile rozciągającej kierunek wzdłuż kierunek w poprzek 1100± ±200 [N/50mm] 50±10 50±10 [%] 1000± ±150 [N/50mm] 50±15 50±15 [%] 850± ±200 [N/50mm] 45±15 45±15 [%] Reakcja na ogień klasa E klasa E klasa E Ilość rolek na palecie 24 szt. 24 szt. 24 szt. Gwarancja materiałowa specjalna)* 20 lat 20 lat 15 lat Gwarancja materiałowa standardowa 10 lat 10 lat 8 lat DEKLARACJE ZGODNOŚCI EC, CERTYFIKATY ZAKŁADOWEJ KONTROLI PRODUKCJI, Dokumenty formalno-prawne ATESTY HIGIENICZNE (dostępne na stronie internetowej Zgodnie z projektem technicznym, obowiązującymi przepisami budowlanymi i wytycznymi do Zastosowanie projektowania i wykonania izolacji zawartymi w Systemach Izolacji IZOLMAT oraz w informacjach technicznych wyrobów * Gwarancja materiałowa specjalna obowiązuje w przypadku zastosowania do gruntowania podłoża dyspersyjnej masy asfaltowo-kauczukowej IZOHAN DYSPERBIT, roztworów gruntujących IZOBUD PENETRATOR G7, IZOBUD Br Warunkiem skorzystania z uprawnień wynikających z udzielonej gwarancji jest zastosowanie pap zgodnie z obowiązującymi przepisami budowlanymi, informacjami technicznymi wyrobów oraz zgodnie z przeznaczeniem, określonym rozwiązaniami zawartymi w Systemach Izolacji IZOLMAT. Szczegóły gwarancji materiałowej zawarto w karcie gwarancyjnej. 21
