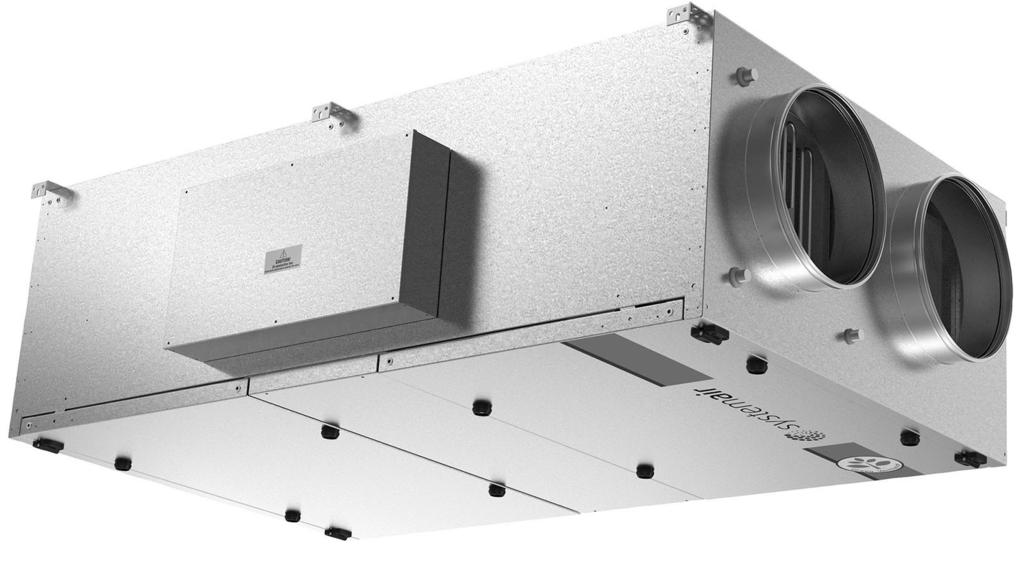

Topvex FR03, FR06, FR08, FR11 Kompaktowa centrala wentylacyjna

Transkrypt

1 Topvex FR03, FR06, FR08, FR11 Kompaktowa centrala wentylacyjna Instrukcja obsługi i konserwacji Dokument przetłumaczony z języka angielskiego A003 PL

2 Systemair AB Wszelkie prawa zastrzeżone. E&OE Systemair AB zastrzega sobie prawo do wprowadzania zmian w oferowanych produktach bez uprzedniego powiadomienia. Dotyczy to również produktów już zamówionych w zakresie niewpływającym na poczynione wcześniej uzgodnienia techniczne.

3 Spis treści 1 Ostrzeżenia Opis produktu Opis elementów wewnętrznych Wentylatory nawiewny i wyciągowy Filtry powietrza nawiewanego i wyciągowego Wymiennik odzysku ciepła (rekuperator) Czujniki temperatury Nagrzewnica wodna Nagrzewnica elektryczna Komponenty wewnętrzne skrzynki automatyki sterującej Opis układu sterowania Panel sterowania Obsługa panelu sterowania Przekazanie do eksploatacji Przed uruchomieniem systemu Wstępna konfiguracja centrali Przegląd menu Opis funkcji swobodnego chłodzenia Obsługa Ważne Częstotliwość przeglądów Instrukcja konserwacji Wymiana filtrów nawiewanego/ wywiewanego powietrza Sprawdzanie wymiennika ciepła Sprawdzanie wentylatorów Czyszczenie wywiewników i nawiewników Sprawdzanie czerpni powietrza Sprawdzanie kanałów Wymiana wewnętrznej baterii Rozwiązywanie problemów Alarmy Serwis... 30

4

5 Ostrzeżenia 1 1 Ostrzeżenia Poniższe ostrzeżenia zostały umieszczone w dalszej części dokumentu. Zagrożenie Przed przystąpieniem do prac konserwacyjnych lub elektrycznych należy upewnić się, że urządzenie zostało odłączone od zasilania sieciowego! Wszystkie połączenia elektryczne muszą zostać wykonane przez autoryzowanego instalatora zgodnie z lokalnymi przepisami. Ostrzeżenie Pomimo odłączenia zasilania nadal występuje ryzyko obrażeń ze strony wirujących elementów, które nie zdążyły się jeszcze zatrzymać. Uwaga na ostre krawędzie blach i obudowy podczas konserwacji. Nosić odzież ochronną. Produktu nie powinny obsługiwać dzieci ani osoby o ograniczonej sprawności fizycznej lub umysłowej, nie mające odpowiedniego doświadczenia lub wiedzy, chyba że zostały przeszkolone w zakresie obsługi produktu przez osobę odpowiedzialną za ich bezpieczeństwo lub znajdują się pod nadzorem takiej osoby. Dzieci powinny pozostawać pod opieką osób dorosłych, aby nie używały produktu do zabawy.

6 2 Opis produktu 2 Opis produktu Rys. 1 Układ elementów w centrali z nagrzewnicą elektryczną (Topvex...EL) Rys. 2 Komponenty central HW (w przypadku instalacji nagrzewnicy wodnej) Tabela 1 Opis podzespołów central EL i HW Poz. Opis 1 Wentylator nawiewny 2 Wentylator wyciągowy 3 Filtr powietrza wywiewanego 4 Filtr powietrza zewnętrznego 5 Wymiennik ciepła 6 Silnik rotora

7 Opis produktu 3 Opis podzespołów central EL i HW cd. Poz. Opis 7 Pasek napędu rotora 8 Nagrzewnica dogrzewająca, elektryczna lub wodna 9 Przycisk Reset, manualny termostat przegrzania (tylko TOPVEX...EL z nagrzewnicą elektryczną) 10 Czujnik ciśnienia wentylatora nawiewnego / filtra powietrza wywiewanego 11 Czujnik ciśnienia wentylatora wyciągowego / filtra powietrza nawiewanego 12 Czujnik obrotów wymiennika ciepła 13 Skrzynka automatyki sterującej 14 Wsporniki i zawiesia montażowe 15 zespół sterujący wirnikiem (położenie zależne od wielkości centrali) 2.1 Opis elementów wewnętrznych Wentylatory nawiewny i wyciągowy Wentylatory są napędzane silnikami EC z wirującą obudową, które umożliwiają indywidualną płynną regulację obrotów w zakresie 0 100%. Program umożliwia sterowanie dwubiegowe wydatkiem wentylatorów (normalny/ograniczony) z uwzględnieniem tygodniowego harmonogramu pracy. Łożyska silników napędowych nie wymagają smarowania i są bezobsługowe. Wentylatory można zdemontować w celu czyszczenia (rozdział 5) Czujnik ciśnienia filtra Dwa czujniki ciśnienia utrzymują stały przepływ powietrza, mierząc różnicę ciśnień na stożku wlotowym wirników wentylatora (poz. 10 i 11, rysunek 1 i rysunek 2). Czujniki ciśnienia są instalowane fabrycznie we wszystkich centralach CAV. Zespół sterowania wentylatorami w trybie VAV jest dostępny jako wyposażenie dodatkowe. Na zestaw akcesoriów do VAV składają się dwa czujniki ciśnienia, przewody impulsowe, przewody elektryczne oraz instrukcje dotyczące podłączania centrali wentylacyjnej i konfigurowania jej sterownika. Dokument Instrukcja montażu zawiera ona więcej informacji na temat instalacji VAV Filtry powietrza nawiewanego i wyciągowego W centrali zastosowano filtry workowe o klasie filtracji F7 na nawiewie i M5 na wyciągu. Zabrudzone filtry należy wymieniać. Nowe filtry można nabyć u instalatora lub sprzedawcy Czujniki ciśnienia do filtrów Czujnik ciśnienia mierzy spadek ciśnienia powietrza przepływającego przez filtr. Pomiar odbywa się osobno na filtrach nawiewu i wyciągu (poz. 10 i 11, rysunek 1 i rysunek 2). Gdy spadek ciśnienia osiąga wartość zadaną, w sterowniku głównym uruchamia się alarm. Poziom alarmowy ustawia się odpowiednio do otrzymanych zaleceń dotyczących fabrycznie założonych filtrów. Ustawienia można dostosowywać do szczególnych instalacji i typów filtrów; zob. Ustawienia alarmów, rozdział Wymiennik odzysku ciepła (rekuperator) Centrale Topvex FR są wyposażone w wysokosprawny, rotacyjny wymiennik odzysku ciepła (rekuperator) z napędem paskowym. W związku z tym, wymagana temperatura nawiewu jest utrzymywana na normalnym poziomie bez dostarczania dodatkowego ciepła. Praca wymiennika ciepła jest automatyczna i zależy od nastawy temperatury. Wymiennik ciepła może zostać wymontowany w celu czyszczenia lub konserwacji (rozdział 5) Silnik rotora Silnik rotora napędza rotor wymiennika ze zmienną prędkością obrotową, dopóki występuje zapotrzebowanie na ogrzewanie. Silnik jest sterowany przez analogowy sygnał sterowania 0-10 V (poz. 6 rysunek 1 i rysunek 2) Czujnik obrotów Czujnik rejestruje obroty rotora wymiennika ciepła. Czujnik jest podłączony do sterownika głównego, który uruchamia alarm, jeśli rotor zatrzyma się, kiedy występuje zapotrzebowanie na ciepło (poz. 12 rysunek 1 i rysunek 2).

8 4 Opis produktu Czujniki temperatury W centrali zostały fabrycznie zamontowane 4 czujniki temperatury (PT1000). Są to następujące czujniki: Czujnik temperatury nawiewu Czujnik temperatury wywiewu Czujnik temperatury zewnętrznej Czujnik sprawności temperaturowej W centrali Topvex FR03 11 wszystkie czujniki temperatury są zamontowane i podłączone wewnątrz urządzenia oprócz czujnika temperatury nawiewu, który jest dostarczany luzem z centralą i wymaga zamontowania w kanale nawiewnym poza urządzeniem. Dodatkowe informacje zawiera Instrukcja montażu Nagrzewnica wodna W centralach z wbudowaną nagrzewnicą wodną, nagrzewnica znajduje się obok nawiewu. Występują dwa typy nagrzewnic wodnych: HWL (nagrzewnica wodna, niskiej mocy) oraz HWH (nagrzewnica wodna, wysokiej mocy). Nagrzewnica jest wykonana z rurki miedzianej, rama z ocynkowanej blachy stalowej, a lamele z blachy aluminiowej. Nagrzewnica jest wyposażona w odpowietrzanie i czujnik zanurzeniowy chroniący przed zamarzaniem Nagrzewnica elektryczna W centralach z wbudowaną nagrzewnicą elektryczną, pręty grzejne znajdują się za wentylatorem nawiewnym w kierunku przepływu powietrza. Pręty są wykonane ze stali nierdzewnej. Nagrzewnica elektryczna ma podwójną automatyczną i manualną ochronę przed przegrzaniem. Manualny termostat przegrzania resetuje się przez naciśnięcie czerwonego przycisku w górnej części ramy nagrzewnicy (poz. 9 rysunek 1). Zapotrzebowanie mocy nagrzewnicy elektrycznej jest regulowane przez sterownik główny, który płynnie reguluje ciepło za pomocą regulatora triakowego TTC odpowiednio do żądanej temperatury nawiewu/wywiewu lub powietrza pomieszczenia, ustawionej na panelu sterowania. Zagrożenie Przed przystąpieniem do prac konserwacyjnych lub elektrycznych należy upewnić się, że urządzenie zostało odłączone od zasilania sieciowego! Wszystkie połączenia elektryczne muszą zostać wykonane przez autoryzowanego instalatora zgodnie z lokalnymi przepisami.

9 Opis układu sterowania Komponenty wewnętrzne skrzynki automatyki sterującej Zagrożenie Przed przystąpieniem do prac konserwacyjnych lub elektrycznych należy upewnić się, że urządzenie zostało odłączone od zasilania sieciowego! Wszystkie połączenia elektryczne muszą zostać wykonane przez autoryzowanego instalatora zgodnie z lokalnymi przepisami. Centrale Topvex FR03 11 są okablowane i wyposażone w zintegrowany układ sterowania (rysunek 3). Rys. 3 Elementy elektryczne LP 1 Sterownik E-28 WEB. Opis 2 Transformator 230V/24V AC. 3 Zaciski do podłączenia elementów osprzętu (wewnętrznego i zewnętrznego). 4 Zaciski podłączeń wewnętrznych. 5 6 Zaciski do podłączenia zasilania głównego centrali. stycznik (K2) dla potrzeb wody do sterowania pompą (tylko w centralach HW; nieinstalowany w centralach EL) 7 Bezpiecznik automatyczny. 8 Bezpiecznik automatyczny nagrzewnicy. 9 Stycznik (K3) nagrzewnicy EL. 10 Sterownik nagrzewnicy EL TTC. 3 Opis układu sterowania 3.1 Panel sterowania Panel sterowania SCP jest dostarczany z kablem o długości 10 m (można użyć kabla o długości do 100 m) podłączonym do panelu i zakończonym szybkozłączem, które podłącza się do centrali Topvex. Złącze zostaje podłączone do sterownika Corrigo w skrzynce automatyki sterującej. Kabel można odkręcić w tylnej części panelu sterowania (rysunek 4).

10 6 Opis układu sterowania Obsługa panelu sterowania Rys. 4 Panel sterowania LP Objaśnienie 1 Przycisk Alarm: Służy do wyświetlania listy alarmów. 2 Dioda LED alarmu: Migające czerwone światło oznacza alarm. 3 Dioda LED edycji: Migające żółte światło oznacza możliwość wprowadzenia lub edycji nastaw. 4 Przycisk OK: Naciśnięcie tego przycisku pozwala edytować lub wprowadzać nastawy, kiedy to możliwe. Przycisk służy także do poruszania się między zmiennymi nastawami w jednym oknie dialogowym. 5 Przycisk Anuluj: Służy do anulowania zmian i powrotu do początkowego ustawienia. 6 Przyciski Prawo/Lewo i Góra/Dół: Służą do poruszania się w górę, w dół, w lewo i w prawo po strukturze menu. Przyciski Góra/Dół służą również do zwiększania lub zmniejszania wartości podczas wprowadzania lub edycji nastaw. 7 Otwory montażowe. 8 Listwa zaciskowa. 9 Miejsce podłączenia przewodu brązowego. 10 Miejsce podłączenia przewodu żółtego. 11 Miejsce podłączenia przewodu białego. 12 Miejsce podłączenia przewodu czarnego.

11 Przekazanie do eksploatacji Nawigacja po menu Ekran początkowy (standardowo wyświetlany) znajduje się na poziomie podstawowym struktury menu. Naciśnięcie przycisku DÓŁ przesuwa kursor w dół opcji menu. Natomiast przycisk GÓRA przesuwa kursor w górę listy opcji. Aby przejść na wyższy poziom menu, należy ustawić kursor na żądanym menu za pomocą przycisku GÓRA lub DÓŁ, po czym nacisnąć przycisk PRAWO. Na wyświetlaczu pojawi się wybrane menu pod warunkiem posiadania odpowiednich uprawnień dostępu. Każdy poziom może zawierać kilka nowych menu, po których można się poruszać za pomocą przycisków GÓRA/DÓŁ. Zdarza się, że z danym menu lub pozycją menu są połączone dalsze podmenu niższego poziomu. Sygnalizuje to symbol strzałki z prawej strony ekranu. Aby wejść do menu, należy ponownie nacisnąć przycisk PRAWO. Aby wrócić na poprzedni poziom menu, należy użyć przycisku LEWO. 4 Przekazanie do eksploatacji 4.1 Przed uruchomieniem systemu Po zakończeniu prac instalacyjnych należy sprawdzić: Czy centrala została zainstalowana zgodnie z instrukcją montażu? Czy centrala została poprawnie podłączona do zasilania? Czy zastosowano tłumiki kanałowe i poprawnie podłączono kanały prowadzące do centrali? Czy umieszczenie czerpni jest prawidłowe z zachowaniem dostatecznej odległości od źródeł zanieczyszczeń (wywiew wentylatora kuchennego, odkurzacza centralnego itp.)? Czy podłączono cały osprzęt zewnętrzny? Czy są dostępne następujące dane: Zamierzona konfiguracja, na przykład sterowanie temperaturą, sterowanie wentylatorem, zewnętrzne funkcje sterowania itp. Uzgodnić z użytkownikiem obiektu sposób eksploatacji urządzenia tygodniowy harmonogram pracy (prędkość normalna lub zredukowana). 4.2 Wstępna konfiguracja centrali Przy pierwszym uruchomieniu sterownik uruchomi specjalny program do ustawienia języka menu, nastawy temperatury nawiewu, czasu i daty oraz tygodniowego harmonogramu pracy dla prędkości normalnej. Przycisk OK umożliwia poruszanie się między edytowalnymi parametrami, a przyciski strzałek GÓRA/DÓŁ pozwalają wyświetlić dostępne opcje. Potwierdzić, ponownie naciskając przycisk OK. Przejść niżej w strukturze menu, używając przycisków strzałek GÓ- RA/DÓŁ. Zostaną wyświetlone następujące informacje: 1 Wybrać język, naciskając przycisk OK i przeglądając dostępne opcje za pomocą przycisków GÓRA/DÓŁ. Potwierdzić, naciskając OK. Przejść na kolejny poziom, naciskając przycisk DÓŁ. 2 Wyświetla rzeczywistą temperaturę powietrza wyciąganego Ustawić nastawę temperatury nawiewu. Nastawa domyślna to 18 C (aby zmienić nastawę domyślną, należy zalogować się na poziom serwisowy, kod 2222) 3 Sprawdzić i ewentualnie skorygować wyświetlany czas i datę 4 Ustawić tygodniowy harmonogram pracy centrali dla prędkości normalnej od poniedziałku do piątku, zgodnie z życzeniami użytkownika. Można ustawić 2 okresy dla każdego dnia. Wybierz język Polski Temp.pow.wywiew. Akt.:... ºC Sp.: 18ºC Czas: Data: Dzień tygodnia: Piątek Prędkość normalna Poniedziałek Piątek Okr 1: 07:00 16:00 Okr 2: 00:00 00:00

12 8 Przekazanie do eksploatacji 5 Ustawić tygodniowy harmonogram pracy centrali dla prędkości normalnej w soboty i wakacje, zgodnie z życzeniami użytkownika. Można ustawić 2 okresy dla każdego dnia. 6 Ustawić tygodniowy harmonogram pracy centrali dla prędkości zredukowanej od poniedziałku do piątku, zgodnie z życzeniami użytkownika. Można ustawić 2 okresy dla każdego dnia. Prędkość normalna wyłącza prędkość zredukowaną. 7 Ustawić tygodniowy harmonogram pracy centrali dla prędkości zredukowanej w soboty i wakacje, zgodnie z życzeniami użytkownika. Można ustawić 2 okresy dla każdego dnia. 8 Wybrać Tak lub Nie Prędkość normalna Sobota Wakacje Okr 1: 07:00 16:00 Okr 2: 00:00 00:00 Prędkość zredukowana Poniedziałek Piątek Okr 1: 00:00 24:00 Okr 2: 00:00 00:00 Prędkość zredukowana Sobota Wakacje Okr 1: 00:00 24:00 Okr 2: 00:00 00:00 Stop Konfiguratora Nie Po zakończeniu konfiguracji zostanie udostępniony poziom Operator w systemie menu. Poniżej znajduje się przegląd dostępnych opcji menu na poziomie Operator oraz instrukcja do poziomu Serwis. Aby przejść na poziom Serwis, należy wprowadzić kod 2222 w menu Prawa dostępu. Kod dla poziomu Operator to Aby przejść na poziom Administrator, należy wprowadzić kod 3333 w menu Konfiguracja. Uwaga! Informacje na temat zaawansowanej konfiguracji zawiera oddzielny Ogólny raport z przekazania do eksploatacji na stronie katalog online 4.3 Przegląd menu Poniższy przegląd menu przedstawia poziomy Operator, Serwis i Administrator. Pozycje dostępne tylko na określonym poziomie zostały zaznaczone w poniższej tabeli innym kolorem tła. Aby zalogować się na poziom Operator, należy wprowadzić kod 1111 w menu Prawa dostępu. Aby zalogować się na poziom Serwis, należy wprowadzić kod 2222 w menu Prawa dostępu. Aby zalogować się na poziom Administrator, należy wprowadzić kod 3333 w menu Prawa dostępu. Menu główne Podmenu 1 Podmenu 2 Objaśnienia FR 03 EL :00 System:Normal run Sp:22.0 Act: ºC Tryb pracy Tryb pracy Tryb pracy Auto Czas pracy WN: 0,0 h WW: 0,0 h nagłówek ekranu głównego możliwy wybór maksymalnie pięciu różnych układów (zmiana możliwa na poziomie uprawnień Administrator w menu Configuration Konfiguracja) Ustaw tryb pracy na Auto, Ręczna prędkość zredukowana, Ręczna prędkość normalna lub Wył.. Wyświetla licznik godzin pracy silników WN = Wentylator nawiewny WW = Wentylator wyciągowy

13 Przekazanie do eksploatacji 9 Menu główne Podmenu 1 Podmenu 2 Objaśnienia Wybrane funkcje Zdarzenia alarmowe Funkcja regulacji Regulacja temperatury powietrza wywiewanego Regulacja wentylatora Przepływ/ ciśnienie/ Regulacja ręczna Grzanie: Woda Wymiennik: Płytowy/ Obrotowy wymiennik Chłodzenie: Brak podłączenia Swobodne chłodzenie aktywne: Nie Regulacja wspierająca Aktywna: nr CO2/VOC aktywny Nigdy Funkcja przepustnicy przeciwpożarowej Nieaktywna Działa w razie alarmu Zatrzymana Zabezpieczenie przeciwzamrożeniowe Aktywny Odzysk chłodu Tak Zewn.Zadajnik nastaw Nieaktywny Tryb regulacji temperatury powietrza jest skonfigurowany w centrali na: Tryb regulacji obrotów wentylatora skonfigurowany w centrali Typ wybranego ogrzewania. Typ wybranego wymiennika. Typ wybranego chłodzenia. Status funkcji swobodnego chłodzenia Status funkcji wspomagania regulacji Stan funkcji zapotrzebowania na wentylację (CO2/VOC) Stan funkcjonalny przepustnicy przeciwpożarowej przy aktywnym alarmie pożarowym. Status funkcji zabezpieczenia przeciwzamrożeniowego Status funkcji odzysku chłodu. Status zewnętrznej wartości nastawy. Lista alarmów wraz z godziną i datą wystąpienia. Do poruszania się po liście służą przyciski Input/Output AI wskazania statusu wejść analogowych AI exp3 stan wejść analogowych modułu rozszerzenia AI exp4 Wejścia cyfrowe Wejścia uniwersal. pozycja widoczna tylko w przypadku central z wymiennikiem przeciwprądowym lub krzyżowym z podłączonym modułem ciśnieniowym Status wejść cyfrowych. Status uniwersalnych wejść analogowych lub uniwersalnych wejść cyfrowych.

14 10 Przekazanie do eksploatacji Menu główne Podmenu 1 Podmenu 2 Objaśnienia UI exp3 stan uniwersalnych wejść analogowych modułu rozszerzenia Temperatura Temp. pow. wywiew. Rzeczyw. ºC: Krok: 22.0ºC Temperatura zewnętrzna: ºC Temperatura nawiewu Rzeczyw. ºC Krok: 18ºC Zabezpieczenie przeciwzamrożeniowe Rzeczywista ºC UI exp4 Wyjścia analogowe Wyjścia cyfrowe If cascade control Max/min supply setp. Max: 30ºC Min: 14.0ºC Strefa neutralna 0,0 C pozycja widoczna tylko w przypadku central z wymiennikiem przeciwprądowym lub krzyżowym z podłączonym modułem ciśnieniowym Status wyjść analogowych. Status wyjść cyfrowych. Skonfigurowana regulacja temperatury (domyślnie Temp pow. wywiew.) Rzeczywista temperatura w wybranym trybie regulacji Wartość zadana temperatury dla wybranego trybu regulacji ustawienia minimalnej i maksymalnej dopuszczalnej temperatury powietrza nawiewanego dla potrzeb regulacji kaskadowej Zmiana ustawień wymaga zalogowania się z uprawnieniami serwisowymi. Rzeczywista temperatura powietrza zewnętrznego Rzeczywista temperatura powietrza nawiewanego Obliczona wartość zadana powietrza nawiewanego Wartość zadana sterownika dla powietrza nawiewanego jest generowana poprzez sygnał wyjściowy sterownika powietrza wywiewanego. Zakres neutralny można skonfigurować blisko wartości zadanej Uwaga! Więcej informacji na ten temat zawiera część podręcznika obsługi Corrigo poświęcona zastosowaniom wentylacyjnym. Rzeczywista temperatura wody w nagrzewnicy wody. (Tylko w centralach HW)

15 Przekazanie do eksploatacji 11 Menu główne Podmenu 1 Podmenu 2 Objaśnienia Wydajność wymien. Rzeczywiste: % Wyj ster Wymien Rzeczywista: 100% Rzeczywisty stopień odzysku ciepła. Funkcja oblicza sprawność temperaturową wymienników ciepła w %, gdy sygnał wyjściowy do wymiennika ma wartość powyżej 5%, a temperatura zewnętrzna nie przekracza 10 C. Dla jednostek o przepływie przeciwprądowym wydajność obliczana jest na podstawie temperatury powietrza, wywiewu i nawiewu. Dla Topvex SR/TR wydajność jest obliczana na podstawie temperatury powietrza, wywiewu i powietrza usuwanego. Air Control Dodatkowa centrala Rzeczywista: NaN C Wartość zadana: 18,0 C Temperatura dla obliczania sprawności Rzeczyw.: NaN C Ręczna regulacja częstotliwości SAF Wyjście: % Ręczna regulacja częstotliwości EAF Wyjście: % Ręczna regulacja częstotliwości SAF Wyjście 1/1: 75% Wyjście 1/2: 50% Outdoor comp. output. 20 C = 0 m³/h 0 C = 0 m³/h Act. Comp: 0 m³/h Status wyjścia wymiennika. Wartość zadana temperatury dla dodatkowej centrali Temperatura dla obliczania sprawności nawiewu powietrza. pozycja menu widoczna pod warunkiem skonfigurowania centrali pod kątem trybu Flow control (Regulacja przepływu), Manual frequency (Ręczne sterowanie częstotliwością) lub Pressure control (Regulacja ciśnienia) Ręczna regulacja częstotliwości Regulacja wentylatorów z zastosowaniem ustawionego stałego sygnału wyjściowego Pozycja menu widoczna pod warunkiem skonfigurowania centrali pod kątem trybu Manual frequency (Ręczna regulacja częstotliwości)

16 12 Przekazanie do eksploatacji Menu główne Podmenu 1 Podmenu 2 Objaśnienia Sterowanie przepływem SAF Rzeczywiste: m³/h Nastawa: m³/h Kontr. przepł. EAF Rzeczywisty: xxx m³/h Nastawa.:xxx m³/ h Ręczna regulacja częstotliwości EAF Wyjście 1/1: 75% Wyjście 1/2: 50% Outdoor comp. output. 20 C = 0 m³/h 0 C = 0 m³/h Act. Comp: 0 m³/h Sterowanie przepływem SAF Krok 1/1: 1100 m³/h Krok 1/2: 550 m³/h Kompensacja nastawy zew. 20 C = 0 m³/h 0 C = 0 m³/h Akt. Komp.: 0 Kontr.Przepływu WW Sp.IIbieg: m³/ h Sp.Ibieg: 550 m³/h Kompensacja nastawy zew. 20 C = 0 m³/h 0 C = 0 m³/h Akt. Komp.: 0 Przepływ powietrza dla wentylatora powietrza nawiewanego (regulacja stałego przepływu). Widoczna tylko, jeśli centrala została skonfigurowana dla Kontroli przepływu (CAV). Ustaw normalny (1/1) i zmniejszony (1/2) przepływ powietrza dla wentylatora powietrza nawiewanego. Ustaw kompensację przepływu powietrza SAF dla ustawionej temperatury zewnętrznej. Kompensacja temperatury zewnętrznej przebiega liniowo i jest ustawiana za pomocą dwóch par parametrów, które dają wartość kompensacji przy dwóch różnych temperaturach zewnętrznych. Kompensacja może być dodatnia lub ujemna. Pokazuje rzeczywistą kompensację przepływu powietrza. Przepływ powietrza dla wentylatora powietrza wywiewanego (regulacja stałego przepływu). Widoczna tylko, jeśli centrala została skonfigurowana dla Kontroli przepływu (CAV). Ustawić normalny (1/1) i zredukowany (1/2) przepływ powietrza dla wentylatora wyciągowego. Ustaw kompensację przepływu powietrza EAF dla ustawionej temperatury zewnętrznej. Kompensacja temperatury zewnętrznej przebiega liniowo i jest ustawiana za pomocą dwóch par parametrów, które dają wartość kompensacji przy dwóch różnych temperaturach zewnętrznych. Kompensacja może być dodatnia lub ujemna. Pokazuje rzeczywistą kompensację przepływu powietrza.

17 Przekazanie do eksploatacji 13 Menu główne Podmenu 1 Podmenu 2 Objaśnienia Kontr. ciśn. WN Rzeczywista: Pa Nastawa: Pa Kontrola ciśnienia EAF Rzeczywista: Pa Nastawa: Pa Extra flow EAF Actual: m³/h Kontr. ciśn. WN Krok 1/1: 200 Pa Krok 1/2: 100 Pa Kompens.Zewn. Nastaw 1 20 C = 0 Pa 10 C = 0 Pa Akt. komp: 0 Pa Kontrola ciśnienia EAF Krok 1/1: 200 Pa Krok 1/2: 100 Pa Kompens.Zewn. Nastaw 1 20 C = 0 Pa 10 C = 0 Pa Akt. komp: 0 Pa Rzeczywiste ciśnienie zewnętrzne i nastawa dla wentylatora powietrza nawiewanego. Widoczna tylko, jeśli centrala została skonfigurowana dla Kontroli ciśnienia (VAV) Ustaw nastawę ciśnienia zewnętrznego dla prędkości normalnej (1/1) i zredukowanej (1/ 2) dla wentylatora nawiewnego. Ustawić kompensację ciśnienia WN dla ustawialnej temperatury zewnętrznej. Kompensacja temperatury zewnętrznej przebiega liniowo i jest ustawiana za pomocą dwóch par parametrów, które dają wartość kompensacji przy dwóch różnych temperaturach zewnętrznych. Kompensacja może być dodatnia lub ujemna. Wyświetla rzeczywistą kompensację ciśnienia. Rzeczywiste ciśnienie zewnętrzne i nastawa dla wentylatora powietrza wywiewanego. Widoczna tylko, jeśli centrala została skonfigurowana dla Kontroli ciśnienia (VAV) Ustaw nastawę ciśnienia zewnętrznego dla prędkości normalnej (1/1) i zredukowanej (1/ 2) dla wentylatora nawiewnego. Ustawić kompensację ciśnienia WW dla ustawialnej temperatury zewnętrznej. Kompensacja temperatury zewnętrznej przebiega liniowo i jest ustawiana za pomocą dwóch par parametrów, które dają wartość kompensacji przy dwóch różnych temperaturach zewnętrznych. Kompensacja może być dodatnia lub ujemna. Wyświetla rzeczywistą kompensację ciśnienia. wskazanie przepływu powietrza wyciągowego Ustawienia czasu Czas/Data Ustawić prawidłowy czas i datę. Ustawić 00:00-24:00 dla pracy ciągłej. Ustawienie 00:00-00:00 wyłącza okres (zatrzymuje urządzenie). Prędkość normalna zastępuje prędkość zredukowaną, tj. po ustawieniu prędkości normalnej 07:00-16:00 i prędkości zredukowanej 00:00-24:00, centrala pracuje z prędkością normalną w godzinach 07:00-16:00 i z prędkością zredukowaną przez resztę dnia.

18 14 Przekazanie do eksploatacji Menu główne Podmenu 1 Podmenu 2 Objaśnienia Timer prędkości normalnej Zegar prędkości zredukowanej Przedłużone działanie Wakacje Prędkość normalna Poniedziałek Dla 1: 07:00 16:00 Dla 2: 00:00 00:00 Prędkość normalna Poniedziałek - Piątek Dla 1: 07:00 16:00 Dla 2: 00:00 00:00 Prędkość zredukowana Poniedziałek Dla 1: 00:00 24:00 Dla 2: 00:00 00:00 Prędkość zredukowana Poniedziałek- Piątek Dla 1: 00:00 24:00 Dla 2: 00:00 00:00 Przedłużone działanie 60 min Czas przy przedłużonym działaniu 0 min Wakacje (mm:dd) 1: : : Ustawianie harmonogramu pracy od poniedziałku do niedzieli, od poniedziałku do piątku + wakacje dla prędkości normalnej. Można ustawić 2 okresy dla każdego dnia. Należy zanotować ustawienia w raporcie z przekazania do eksploatacji. Ustawianie harmonogramu pracy od poniedziałku do niedzieli, od poniedziałku do piątku + wakacje dla prędkości zredukowanej. Można ustawić 2 okresy dla każdego dnia. Należy zanotować ustawienia w raporcie z przekazania do eksploatacji. Ustaw czas przedłużonego działania. Można wykorzystać wejścia cyfrowe, aby zmusić centralę do uruchomienia lub zwiększenia działanie do poziomu normalnego, nawet jeśli jest w trybie wyłączonym lub zredukowanym. Jeśli czas pracy jest ustawiony na 0, centrala będzie pracować, dopóki wejście cyfrowe będzie zamknięte. Czas wydłużonego działania jest monitorowany w menu Czas przy wydłuż. działaniu.. Czas można ustawić także tutaj, aby skrócić wstępny okres ustawiania. Ustaw 24 oddzielne możliwe okresy wakacyjne dla całego roku. Okres wakacyjny może obejmować dowolną liczbę kolejnych dni od jednego wzwyż. Daty są w formacie: MM:DD. Jeśli bieżąca data wypada w okresie wakacyjnym, harmonogram wykorzysta ustawienia dla dnia tygodnia Wakacje.

19 Przekazanie do eksploatacji 15 Menu główne Podmenu 1 Podmenu 2 Objaśnienia Ręcznie/Automat Kontrola powietrza nawiewanego Auto Ustawianie ręczne: 0,0 SAF: Auto Ustawianie ręczne: 0,0 EAF: Auto Ustawianie ręczne: 0,0 Grzanie Auto Ustawianie ręczne: 100,0 Wymiennik Auto Ustawianie ręczne: 0,0 Chłodzenie Auto Reczna nast.: 0,0 W tym menu możliwe jest manualne (z wyłączeniem trybu automatycznego) sterowanie funkcjami regulacyjnymi sterownika. Sygnał wyjściowy głównego sterownika temperatury w trybie manualnym (Ręcznie/Automat) można ustawić na dowolną wartość w zakresie 0-100%. Po ustawieniu trybu Auto wartość sygnału głównego sterownika temperatury będzie wyliczana przez program sterujący stosownie do potrzeb. Możliwe jest również manualne zadawanie wartości sygnału sterującego dla każdego wyjścia w sterowniku. Ponieważ pozostawienie dowolnego wyjścia w trybie ręcznego sterowania zakłóci normalne sterowanie, przestawienie dowolnego wyjścia w tryb ręczny natychmiast wygeneruje alarm. Ustaw regulację temperatury powietrza nawiewanego na Auto, Ręczna lub Wył.. Ustawić sygnał wyjściowy pomiędzy 0-100% Wyjścia Y1, Y2 i Y3 w trybie Auto będą przyjmować sygnał zgodnie z ustawionymi wartościami dzielonymi. Ustaw sygnał dla SAF (wentylator powietrza nawiewanego) na:auto, Ręczny,1/2 prędkości lub 1/1 prędkości. Ustaw sygnał wyjściowy dla EAF (wentylatora powietrza wywiewanego) na:auto, Ręczny,1/2 prędkości lub 1/1 prędkości. Ustaw grzanie na Auto, Ręczne lub Wył.. Ustaw wyjście ręcznie 0-100% Ustaw regulację rotora wymiennika na Auto, Ręczna lub Wył. Ustaw wyjście ręcznie na 0-100% Ustawić chłodzenie na Auto, Ręcznie lub Wył. Ustawić wyjście ręczne w zakresie 0-100% Uwaga! Pozycję należy aktywować, aby była tutaj widoczna

20 16 Przekazanie do eksploatacji Menu główne Podmenu 1 Podmenu 2 Objaśnienia P1 grzanie Auto Wymiennik P1 Auto Chłodzenie P1 Auto Klapa ppoż Auto Ustaw regulację pompy nagrzewnicy na Auto, Wł. lub Wył. Ustaw regulację pompy chłodnicy wodnej na Auto, Wł. lub Wył. Ustawić klapę ppoż na Auto, Otwarty lub Zamknięty Ustawienia Przepustnica powietrza zewnętrznego Auto Przepustnica powietrza wywiewanego Auto Dodatkowa centrala sterująca Auto Ustawienie ręczne: 0,0 Dodatkowa sekwencja Y4 Auto Ustawianie ręczne: 0,0 Dodatkowa sekwencja Y5 Auto Ustawianie ręczne: 0,0 Regulacja temperatury Regulacja powietrza nawiewanego P-band: 33,0 C I-time: 100,0 sek Uwaga! Pozycję należy aktywować, aby była tutaj widoczna Konfigurację funkcji klapy przeciwpożarowej wykonuje się na poziomie Administrator Ustaw przepustnicę powietrza zewnętrznego na Auto, Otwarta. lub. Zamknięta Ustaw przepustnicę powietrza wywiewanego na Auto, Otwarta lub Zamknięta Ustaw dodatkową centralę sterującą na Auto, Ręczny lub Wył.. Ustaw dodatkową sekwencję na Auto, Ręczny lub Wył. Widoczny tylko w centralach Topvex SC Ustaw dodatkową sekwencję na Auto, Ręczny lub Wył. Niestosowana w ustawieniach domyślnych W tej grupie menu znajdują się ustawienia aktywowanych funkcji. W zależności od dokonanych wyborów w menu konfiguracji, część opcji może nie być wyświetlana. Ustaw P-band i I-time dla potrzeb funkcji regulacji powietrza nawiewanego Uwaga! Więcej informacji na ten temat zawiera część podręcznika obsługi Corrigo poświęcona zastosowaniom wentylacyjnym.

21 Przekazanie do eksploatacji 17 Menu główne Podmenu 1 Podmenu 2 Objaśnienia Regulacja powietrza wywiewanego P-band: 100,0 C I-time: 300,0 sek. Ustaw P-band i I-time dla potrzeb funkcji regulacji powietrza wywiewanego Uwaga! Więcej informacji na ten temat zawiera część podręcznika obsługi Corrigo poświęcona zastosowaniom wentylacyjnym. Control flow or Control pressure Tryb zatrzymania P-band: 100,0 C I-time: 100,0 sek Frost protection Active Setp shutdown: 25.0 C P-band active: 5.0 C Szybki stop przy alarmie przeciwzamrożeniowym Tak Zabezpieczenie przeciwzamrożeniowe Y1 grzanie Ustaw P-band i I-time dla potrzeb trybu zatrzymania Uwaga! Więcej informacji na ten temat zawiera część podręcznika obsługi Corrigo poświęcona zastosowaniom wentylacyjnym. stan zabezpieczenia przed zamarzaniem zastosowanie przy trybie pracy Off (Wyłączenie) Sterownik wyłączenia reguluje grzewczą moc wyjściową w sposób dopilnowujący utrzymania stałej, nastawnej temperatury przy czujniku wężownicy wody gorącej zabezpieczającym przed zamarzaniem. Gdy wskazanie zabezpieczenia przed zamarzaniem spada poniżej sumy Frost protection Alarm level i wartości nastawnego parametru P-Band zabezpieczenia przed zamarzaniem, wartość wewnętrznego sygnału zostaje zwiększona, co wymusza otwarcie zaworu grzewczego w celu zapobieżenia zamarznięciu wężownicy wody gorącej. Ustaw szybki stop przy alarmie przeciwzamrożeniowym na Tak lub Nie. Czujnik zabezpieczenia przeciwzamrożeniowego. Dostępny dla Y1 grzanie, Y4 sekwencja dodatkowalub dla Y1 w połączeniu z Y4. pozycja widoczna pod warunkiem wybrania opcji Fan control (Sterowanie wentylatorem) dla tych alternatyw

22 18 Przekazanie do eksploatacji Menu główne Podmenu 1 Podmenu 2 Objaśnienia Regulacja centrali dodatkowej Sterowanie przepływem SAF P-band: 2160,0 m³/h I-time: 40,0 sek Min. wyjście: 0% Kontr. przepł. EAF P-band: 2160,0 m³/h I-time: 40,0 sek Min. wyjście: 0% Regulacja centrali dodatkowej P-band: 33,0 C I-time: 100,0 s Ustaw wartość P-band, I-time i Min. wyjście dla wentylatora powietrza nawiewanego w przypadku centrali fabrycznie skonfigurowanej pod kątem trybu Flow control (regulacja przepływu) fabrycznie albo Pressure control (regulacja ciśnienia) w razie wyboru takiej konfiguracji Ustaw wartości P-band, I-time i Min. wyjście dla wentylatora powietrza wywiewanego w przypadku centrali fabrycznie skonfigurowanej pod kątem trybu Flow control (regulacja przepływu) fabrycznie albo Pressure control (regulacja ciśnienia) w razie wyboru takiej konfiguracji Ustaw P-band i I-time dla potrzeb funkcji regulacji jednostki dodatkowej Uwaga! Więcej informacji na ten temat zawiera część podręcznika obsługi Corrigo poświęcona zastosowaniom wentylacyjnym. Obszar ciemnoszary, logowanie na poziom Administrator, kod 3333 Ustawienia alarmu Przywróć ustawienia fabryczne: Nie Przywróć ustawienia użytkownika: Nie Zapisz ustawienia użytkownika Nie Poziomy graniczne alarmu Opóźnienia alarmu Przywróć alarm Ustaw poziomy graniczne alarmu i dopuszczalne odchylenia odpowiadające poszczególnym funkcjom. Ustaw opóźnienia alarmu i dopuszczalne odchylenia opóźnienia odpowiadające poszczególnym funkcjom. Wyzerować alarm serwisowy (alarm filtra). To menu umożliwia przywrócenie wszystkich parametrów do ustawień fabrycznych lub ustawień użytkownika zapisanych wcześniej. Wybrać Tak lub Nie Bieżąca konfiguracja może zostać zapisana w oddzielnym obszarze pamięci i później przywrócona za pomocą poprzedniego menu Przywróć ustawienia użytkownika. Wybrać Tak lub Nie

23 Przekazanie do eksploatacji 19 Menu główne Podmenu 1 Podmenu 2 Objaśnienia Konfiguracja Wejścia/Wyjścia Sensor settings Funkcje regulacji Opcje wentylatora Dodatkowe sterowanie centrali Dodatkowa sekwencja Y4 Dodatkowa sekwencja Y5 Kontrola pompy Funkcje regulacji Tryb: Regulacja temperatury powietrza wywiewanego Tryb dodatkowej centrali Działa, gdy centrala jest w użyciu Topvex SC: Tryb dodatkowej sekwencji Y4 Akt. gdy odzysk chł. P1 Grzanie P1-Chłodzenie Konfiguracja wejść i wyjść. ustawienia typów czujników i zakresu regulacji Ustaw typ funkcji regulacji temperatury wykorzystywany przez centralę wybór spośród następujących opcji: Reg. t. pomieszcz., Reg. kaskadowa temp. pow wywiew, Kompens. zewn. pom, Kompens zewn. wywiew, Reg. temp. pow. nawiew, Kompens. zewn. nawiew Reg. t. nawiew/wywiew (możliwość przełączania pomiędzy dwoma w zależności od temperatury na zewnątrz), Reg. t. pomiesz./nawiew (możliwość przełączania pomiędzy dwoma w zależności od temperatury na zewnątrz) Dodatkowy obwód sterowania może zostać skonfigurowany na działanie w trybie ciągłym, tylko wtedy gdy jest włączony regularny obwód sterujący, wentylatora sufitowego, nasycenia lub działanie przy odmrażaniu. Można również zmienić grzanie lub chłodzenie centrali dodatkowej. Opcja aktywna tylko dla Topvex SC Centralę można ustawić w następujących konfiguracjach Aktywna, Aktywna przy odzysku chłodu, Aktywna przy kontroli entalpii i Aktywna zarówno przy odzysku chłodu, jak i przy kontroli entalpii. Dodatkowa sekwencja Y5 może zostać skonfigurowana jako Aktywna lub Nieaktywna. Ustawić parametry sterowania pompy. Jeśli w dowolnym obwodzie sterowania nie zostanie skonfigurowane wyjście dla sterowania pompy, te ustawienia będą ignorowane.

24 20 Przekazanie do eksploatacji Menu główne Podmenu 1 Podmenu 2 Objaśnienia Swobodne chłodzenie Chłodzenie swobodne aktywne: Nie Aktyw. temp. zewn. 22 C Temp. zewn. noc Wysoka: 15,0 C Niska: 5,0 C Min. temp. pom.: 18 C Godzina wł./wył. Swobodne chłodzenie Start: 0 Stop: 7 Czas do blokady wyj. grzania po swobodnym chłodzeniu 60 min Wartość zadana wentylatora podczas swobodnego chłodzenia SAF: 0 % EAF: 0 % Czujnik temperatury zewnętrznej umieszczony w kanale wlotowym (przewodzie wlotowym) Nie Ustaw swobodne chłodzenie natak lub Nie. Ustaw dolną granicę dziennej temperatury zewnętrznej w celu aktywowania funkcji swobodnego chłodzenia. Temperatura poprzedniego dnia musi przekraczać ustawioną temperaturę, aby aktywować funkcję swobodnego chłodzenia. Ustaw górną granicę nocnej temperatury zewnętrznej w celu aktywowania funkcji swobodnego chłodzenia Ustaw dolną granicę nocnej temperatury zewnętrznej w celu aktywowania funkcji swobodnego chłodzenia Ustaw dolną granicę temperatury pomieszczenia. Aby funkcja swobodnego chłodzenia pozostała aktywna, temperatura musi przekraczać tę wartość. Jeśli w pomieszczeniu nie ma podłączonego czujnika, pomiar odbywa się na podstawie powietrza wywiewanego. Ustaw czas włączenia i wyłączenia funkcji swobodnego chłodzenia. Na przykład Start: 0 i Stop: 6 oznacza, że sekwencja swobodnego chłodzenia będzie aktywna w godzinach od do Ustaw opóźnienie w minutach od czasu wyłączenia sekwencji swobodnego chłodzenia do możliwego rozpoczęcia sekwencji grzania, tj. przez jaki czas może być akceptowana niższa temperatura pomieszczenia od temperatury zadanej Ustaw prędkości poszczególnych wentylatorów wyrażone jako procent prędkości normalnej dla każdego wentylatora osobno podczas sekwencji swobodnego chłodzenia Ustaw, czy czujnik temperatury zewnętrznej znajduje się w kanale wlotowym. Dostępne opcje to Nie i Tak Ustawienie domyślne to Nie.

25 Przekazanie do eksploatacji 21 Menu główne Podmenu 1 Podmenu 2 Objaśnienia Support control Regulacja CO2/ VOC Fire Function Support control Active: No EAF running during Support contr.: Yes Min. czas dział. dla regul. wspom.: 60 min CO2/VOC aktywny Nigdy Typ Wentylator Minimalny czas 60 min Poziom aktywacji 1/2 prędkość: 800 ppm 1/1 prędkość: 1000 ppm różn.: 160 ppm Sequency with CO2 comtrol Y2 exchanger Fire damper function Not active Operation when alarm Stopped Przy regulacji temperatury pomieszczenia i regulacji temperatury powietrza wyciąganego można korzystać z dogrzewania wspomagającego oraz dochładzania wspomagającego. Minimalny czas pracy można regulować w zakresie od 0 do 720 minut (nastawa fabryczna to 60 minut). Wybierz dla Active: opcję Yes lub No. (Temperatury załączenia i wyłączenia zob. menu Temperature.) Ustaw minimalny czas pracy w minutach dla regulacji wspomagającej W pomieszczeniach, w których liczba osób ulega częstym zmianom, można regulować prędkości wentylatorów na podstawie jakości powietrza mierzonej przez czujnik CO2/VOC. Szczegółowy opis znajduje się w instrukcji dotyczącej Corrigo. Ustaw aktywność jako Nigdy, Zawsze lubjeśli kanał czasu jest wyłączony. Ustaw wymagane opcje. Wybrać typwentylator Ustaw min. czas aktywowania centrali przez funkcję CO2/VOC Ustaw poziom aktywacji na 1/2 prędkości Ustaw poziom aktywacji na 1/1 prędkości Ustaw dopuszczalną wartość różnicy Z regulacji CO2/VOC można korzystać w połączeniu z przepustnicami mieszającymi. Zdecyduj o stosowaniu na Y2, na Y4 albo na obu wyjściach. Wejście alarmu pożarowego można skonfigurować jako Not active, Normally closed albo Normally open (nieczynne, rozwierne albo zwierne). Wybierz tryb pracy przy aktywnym alarmie: Stopped, Continuous run, Normal run, Only SAF albo Only EAF (zatrzymanie, praca ciągła, praca normalna, tylko SAF albo tylko EAF).

26 22 Przekazanie do eksploatacji Menu główne Podmenu 1 Podmenu 2 Objaśnienia Exchanger deicing Fire alarm input Normally open Damper exercise No Exchanger deicing Yes Bypass: On Stop deicing: On Activation temp: 0,0 C Stop temp SAF: -8,0 C Setp Press dev: 50% Stop hyst: 60% Actual setp: xxx Pa Manual calib: Off Wejście alarmu pożarowego można skonfigurować jako zwierne albo rozwierne. Wejście alarmu pożarowego można także konfigurować z zastosowaniem wejść cyfrowych. Należy mieć przy tym na uwadze fakt, iż dwukrotna zmiana sygnału może skutkować niepożądanym działaniem. Skonfiguruj wykorzystanie przepustnicy przeciwpożarowej, dokonując wyboru spośród opcji No, Yes unit running i Yes unit stopped (nigdy, przy pracującej centrali, przy wyłączonej centrali). W menu niższego rzędu ustaw parametry przepustnicy. Ta sekcja znajduje zastosowanie w przypadku centrali z wymiennikami o przepływie przeciwprądowym i krzyżowym. Zdecyduj, czy wykorzystywana będzie funkcja odszraniania wymiennika: Yes/No. Ta sekcja znajduje zastosowanie w przypadku centrali z wymiennikami o przepływie przeciwprądowym i krzyżowym. Możliwość odszraniania wymiennika przy obejściu: On/ Off. Możliwość odszraniania wymiennika przy zatrzymanym wentylatorze nawiewnym (WN): On/Off. graniczna temperatura zewnętrzna umożliwiająca działanie funkcji odszraniania graniczna temperatura zewnętrzna wymuszająca przerwanie odszraniania i blokadę obejścia odszraniania Ta sekcja dotyczy central z wymiennikami o przepływie przeciwprądowym i krzyżowym. procentowa nastawa odchylenia ciśnienia zapoczątkowującego odszranianie spadek procentowego odchylenia ciśnienia skutkujący przerwaniem odszraniania wskazanie aktualnej nastawy dla odszraniania Uwaga! Wartość może różnić się w zależności od przepływu powietrza. Aby własnoręcznie dokonać nowej kalibracji, skorzystaj z przełącznika On/Off kalibracji własnoręcznej. Uwaga! Zaleca się wykonanie tej operacji przy suchym wymienniku i normalnym przepływie powietrza.

27 Przekazanie do eksploatacji 23 Menu główne Podmenu 1 Podmenu 2 Objaśnienia Odzysk chłodu Zewnętrzna nastawa Ustawienia alarmu Communication Odzysk chłodu Tak Ograniczenie chłodzenia: 2,0 C Zewnętrzna nastawa Nieaktywna Min. nastawa: 12,0 C Maks. nastawa: 30,0 C Nr alarmu(1 125): 1 Błąd pracy wentylatora nawiewnego Function Port1 Slave Function Port2 Exp and ext display TCP/IP Prawa dostępu Logowanie Logowanie Wprowadź hasło xxxx Rzeczywisty poziom: Brak Wylogowanie Zmień hasło Wylogować? Nie Rzeczywisty poziom: Żaden Zmień hasło na poziom: Żaden Nowe hasło xxxx Ustaw odzysk chłodu na Tak lub Nie. Ustaw ograniczenie chłodzenia (różnicę temperatur między powietrzem wywiewanym i powietrzem zewnętrznym, która aktywuje odzysk chłodu). Do centrali można podłączyć zewnętrzny nastawnik wartości zadanej. Nastawnik wartości zadanej musi być zgodny z krzywą oporu PT1000. Ustawianie zakresu można ograniczyć. Wybierz tryb komunikacji: Slave, Expansion unit, Freq conv/ Press tran, External display, Exp and freq conv albo Exp and ext display (urządzenie podległe, moduł rozszerzenia, przetwornica częstotliwości/przekaźnik ciśnienia, wyświetlacz zewnętrzny, rozszerzenie i przetwornica częstotliwości albo rozszerzenie i wyświetlacz zewnętrzny). Ustaw poziom serwisowy, wprowadzając 4-cyfrowy kod. Po osiągnięciu wymaganego poziomu można się cofnąć, naciskając przycisk strzałki LEWO (2 razy) na panelu sterowania. Standardowy fabryczny kod dostępu do poziomu serwisowego to Powrót do poziomu operatora: 1111 Aby wejść do poziomu administratora, należy wpisać kod: Wylogowanie z poziomu Administratora przez zmianęniena Tak przy pomocy przycisku OK" i przycisków GÓRA/DÓŁ" Automatyczne wylogowanie następuje po 6 minutach bezczynności. Ustaw nowe hasło dla wybranego poziomu. Możliwe po zalogowaniu się na poziom serwisowy. 4.4 Opis funkcji swobodnego chłodzenia Funkcja ta znajduje zastosowanie w okresach ciepłych i przyczynia się do oszczędności energii za sprawą wykorzystywania zimnego powietrza zewnętrznego np. nocą do chłodzenia budynku i zmniejszania zapotrzebowania na chłodzenie za dnia.

28 24 Obsługa Uwaga! Poniższe ustawienia obowiązują pod warunkiem wybrania opcji Aktywne dla swobodnego chłodzenia w menu programu. Swobodne chłodzenie jest aktywowane tylko, kiedy zostaną spełnione następujące warunki uruchomienia. Warunki uruchomienia: Nie upłynęły jeszcze 4 dni od ostatniego uruchomienia centrali Temperatura zewnętrzna podczas poprzedniego okresu pracy przekroczyła nastawę (+22 C) Godzina uruchomienia zawiera się w zakresie 00:00 i 07:00:00 w ciągu dnia (można to zmienić) Wyjścia timera dla prędkości normalnej, wydłużonego działania i zewnętrznego zatrzymania są wyłączone W ciągu ostatnich 24 godzin był włączony kanał czasowy. Centrala sprawdza temperaturę w nocy (temperaturę pomieszczenia i zewnętrzną) przez 3 minuty o ustawionej godzinie uruchomienia, kiedy zostają uruchomione wentylatory, aby czujniki mogły wykonać pomiar temperatury. Jeśli powyższe warunki zostaną spełnione, funkcja swobodnego chłodzenia uruchomi się. W przeciwnym razie centrala ponownie wyłączy się. Jeśli czujnik temperatury zewnętrznej nie znajduje się w kanale wlotowym powietrza zewnętrznego i wybrano czujnik pokojowy, centrala nie rozpocznie swobodnego chłodzenia, dopóki wszystkie temperatury nie znajdą się w przedziałach temperatury załączenia i wyłączenia. Warunki wyłączenia: Temp. zewnętrzna powyżej maks. wartości zadanej (+18 C) lub poniżej min. wartości zadanej (ryzyko kondensacji, +10 C) Temp. pomieszczenia/powietrza wyciąganego jest niższa od wartości zadanej wyłączenia (+18 C) Jedno z wyjść timera dla prędkości normalnej, zewnętrznego zatrzymania lub wydłużonego działania jest włączone Minęła godzina 07:00:00. Jeśli po trzech minutach wystąpi dowolny warunek wyłączenia, centrala ponownie wyłączy się. W przeciwnym razie praca będzie kontynuowana do chwili wystąpienia warunku wyłączenia. Gdy aktywne jest swobodne chłodzenie, wentylatory pracują na normalnych obrotach lub aktywne są nastawa dla regulacji ciśnienia/przepływu i wyjście cyfrowe Free cooling. Wyjścia Y1-Heating, Y2-Heat exchanger i Y3- Cooling są wówczas wyłączone. Aktywowanie swobodnego chłodzenia skutkuje zablokowaniem nagrzewnicy na 60 minut (czas ten można zmienić). Przy swobodnym chłodzeniu regulować można uchyb względem normalnej nastawy dla sterowania wentylatorem. 5 Obsługa 5.1 Ważne Zagrożenie Przed przystąpieniem do prac konserwacyjnych lub elektrycznych należy upewnić się, że urządzenie zostało odłączone od zasilania sieciowego! Wszystkie połączenia elektryczne muszą zostać wykonane przez autoryzowanego instalatora zgodnie z lokalnymi przepisami. Ostrzeżenie Pomimo odłączenia zasilania nadal występuje ryzyko obrażeń ze strony wirujących elementów, które nie zdążyły się jeszcze zatrzymać. Uwaga na ostre krawędzie blach i obudowy podczas montażu i konserwacji. Nosić właściwą odzież i rękawice ochronne. 5.2 Częstotliwość przeglądów Poniższa tabela podaje zalecaną częstotliwość konserwacji samej centrali oraz całej instalacji. Aby zapewnić długą i bezawaryjną pracę centrali należy przestrzegać poniższych zaleceń, a także wykonywanie czynności obsługowych zgodnie z niniejszą instrukcją obsługi i konserwacji. Dokładna i regularna konserwacja jest warunkiem obowiązywania gwarancji.

29 Obsługa 25 Rodzaj konserwacji Raz w roku W razie potrzeby Czyszczenie wymiennika ciepła. Czyszczenie wentylatorów. Czyszczenie wywiewników i nawiewników. Czyszczenie czerpni powietrza. Czyszczenie systemu kanałów. X 1 1 Lub zgodnie z lokalnymi przepisami X X X X 5.3 Instrukcja konserwacji Wymiana filtrów nawiewanego/ wywiewanego powietrza Filtrów workowych nie czyści się i w razie potrzeby należy je wymienić na nowe. Nowe filtry można zamówić w firmie Systemair. Częstotliwość wymiany filtrów zależy od stopnia zanieczyszczenia powietrza w miejscu instalacji. Presostat różnicowy sygnalizuje czas wymiany filtrów, wywołując alarm na panelu sterowania. W takim przypadku należy: 1. Wymienić filtry na nowe w sposób podany poniżej. 2. Potwierdzić alarm, naciskając czerwony przycisk na panelu sterowania (poz. 1 rysunek 4), a następnie przycisk OK (poz. 4 rysunek 4). 3. Wybrać Potwierdzenie, naciskając przycisk OK. Filtry demontuje się zgodnie z poniższą procedurą: 1 Odblokować ramkę filtra przez wysunięcie do góry dźwigni blokującej. 2 Odchylić dźwignię mocującą do tyłu.

30 26 Obsługa 3 Można teraz złożyć filtr i ramkę do tyłu. To szczególnie ważne w razie ograniczonego miejsca z przodu centrali i zastosowania zestawu drzwi przesuwnych. Można teraz wyjąć filtr z centrali. 4 Wstawić nowy filtr, dopasowując go do uszczelki na obwodzie ramki. Docisnąć i zamocować filtr za pomocą dźwigni mocującej. Upewnić się, że filtr jest prawidłowo uszczelniony na całym obwodzie ramki Sprawdzanie wymiennika ciepła Po dłuższym okresie eksploatacji w wymienniku może nagromadzić się kurz (poz. 5, rysunek 1), blokując przepływ powietrza. Dlatego należy regularnie czyścić wymiennik, aby utrzymać jego wysoką sprawność. Wymiennik ciepła w centralach Topvex FR03 11 można wyjąć. Wymiennik można umyć w gorącej wodzie z dodatkiem mydła lub wyczyścić sprężonym powietrzem. Nie używać środków zawierających amoniak. Uwaga! Nie dopuścić do zamoczenia silnika rotora Wymontowanie zespołu wymiennika ciepła w jednostkach podwieszanych. 1 Zdemontować pokrywę wymiennika na środku centrali, odkręcając 4 wkręty w narożnikach pokrywy. Demontaż pokrywy jest możliwy dopiero po otwarciu obu drzwi inspekcyjnych. 2 Zespół wymiennika ciepła jest zamocowany za pomocą 4 śrub (po 2 na stronę) (w modelach FR08 i FR11 jest 8 śrub, po 4 na stronę). Przystępując do demontażu wymiennika należy sprawdzić, czy śruba oznaczona literą A jest prawidłowo dokręcona. Odkręcić całkowicie śrubę oznaczoną literą B, zgodnie z rysunkiem, a następnie ostrożnie poluzować śrubę oznaczoną literą A, tylko na tyle, aby umożliwić przesuwanie ramy wymiennika w szynach.
