1 Rzeszów, ul. Słowackiego 20, tel fax ZESPÓŁ ELEKTRYCZNYCH LINII PIONOWYCH ZELP 98R, ZELP 3/4-20R Rzeszów, Luty 2000

2 ZELP KATALOG Spis treści: 1. ZELP 98R Zastosowanie Budowa Dane techniczne Wyposażenie Montaż Typy kanałów piętrowych Schematy kanałów piętrowych ZELP 98R 8 2. ZELP Z3/4-20R Zastosowanie Budowa Dane techniczne Schematy kanałów piętrowych ZELP Z3/4-20R ZELP Z2p-21R 15

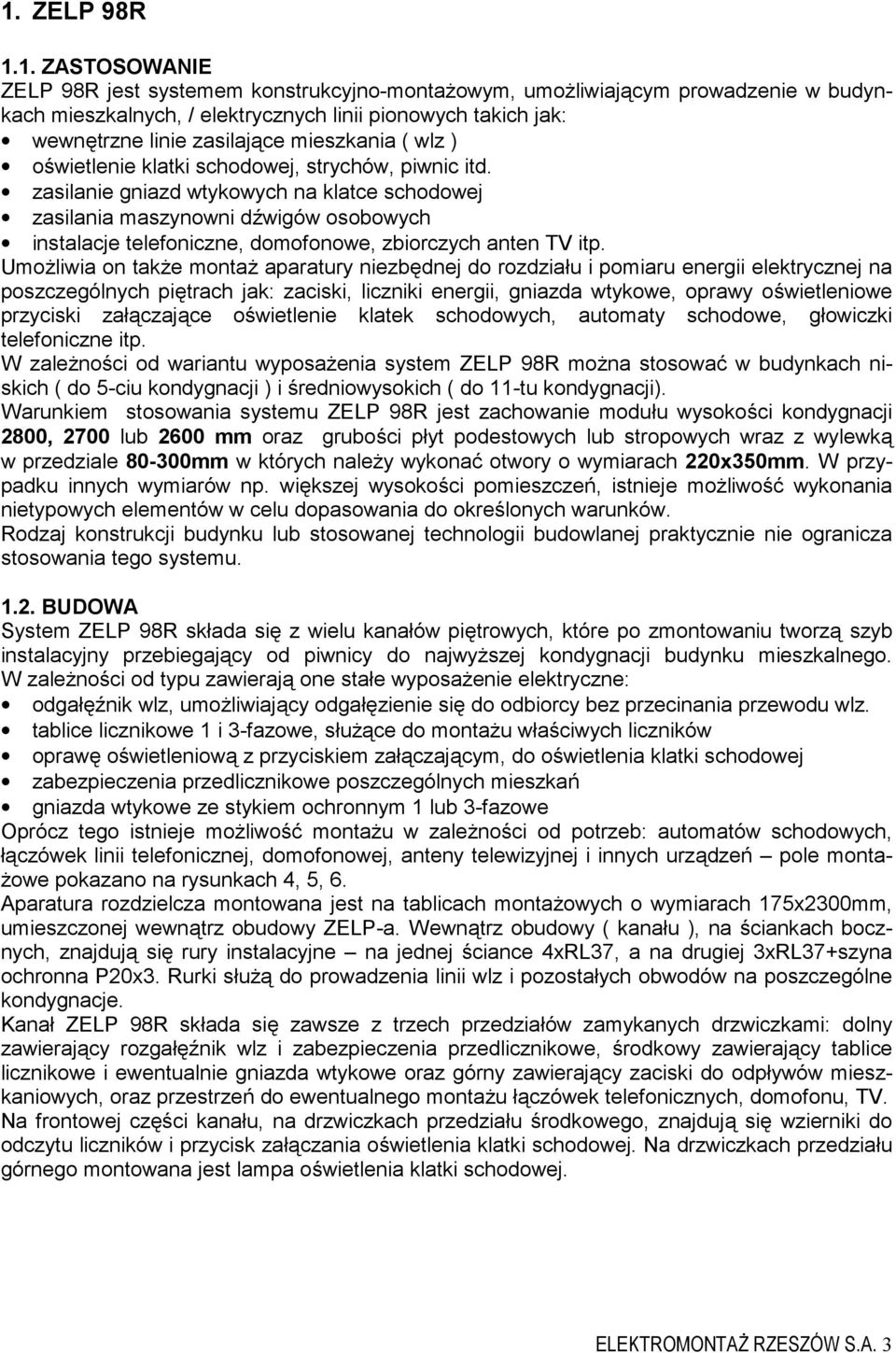

3 1. ZELP 98R 1.1. ZASTOSOWANIE ZELP 98R jest systemem konstrukcyjno-montażowym, umożliwiającym prowadzenie w budynkach mieszkalnych, / elektrycznych linii pionowych takich jak: wewnętrzne linie zasilające mieszkania ( wlz ) oświetlenie klatki schodowej, strychów, piwnic itd. zasilanie gniazd wtykowych na klatce schodowej zasilania maszynowni dźwigów osobowych instalacje telefoniczne, domofonowe, zbiorczych anten TV itp. Umożliwia on także montaż aparatury niezbędnej do rozdziału i pomiaru energii elektrycznej na poszczególnych piętrach jak: zaciski, liczniki energii, gniazda wtykowe, oprawy oświetleniowe przyciski załączające oświetlenie klatek schodowych, automaty schodowe, głowiczki telefoniczne itp. W zależności od wariantu wyposażenia system ZELP 98R można stosować w budynkach niskich ( do 5-ciu kondygnacji ) i średniowysokich ( do 11-tu kondygnacji). Warunkiem stosowania systemu ZELP 98R jest zachowanie modułu wysokości kondygnacji 2800, 2700 lub 2600 mm oraz grubości płyt podestowych lub stropowych wraz z wylewką w przedziale mm w których należy wykonać otwory o wymiarach 220x350mm. W przypadku innych wymiarów np. większej wysokości pomieszczeń, istnieje możliwość wykonania nietypowych elementów w celu dopasowania do określonych warunków. Rodzaj konstrukcji budynku lub stosowanej technologii budowlanej praktycznie nie ogranicza stosowania tego systemu BUDOWA System ZELP 98R składa się z wielu kanałów piętrowych, które po zmontowaniu tworzą szyb instalacyjny przebiegający od piwnicy do najwyższej kondygnacji budynku mieszkalnego. W zależności od typu zawierają one stałe wyposażenie elektryczne: odgałęźnik wlz, umożliwiający odgałęzienie się do odbiorcy bez przecinania przewodu wlz. tablice licznikowe 1 i 3-fazowe, służące do montażu właściwych liczników oprawę oświetleniową z przyciskiem załączającym, do oświetlenia klatki schodowej zabezpieczenia przedlicznikowe poszczególnych mieszkań gniazda wtykowe ze stykiem ochronnym 1 lub 3-fazowe Oprócz tego istnieje możliwość montażu w zależności od potrzeb: automatów schodowych, łączówek linii telefonicznej, domofonowej, anteny telewizyjnej i innych urządzeń pole montażowe pokazano na rysunkach 4, 5, 6. Aparatura rozdzielcza montowana jest na tablicach montażowych o wymiarach 175x2300mm, umieszczonej wewnątrz obudowy ZELP-a. Wewnątrz obudowy ( kanału ), na ściankach bocznych, znajdują się rury instalacyjne na jednej ściance 4xRL37, a na drugiej 3xRL37+szyna ochronna P20x3. Rurki służą do prowadzenia linii wlz i pozostałych obwodów na poszczególne kondygnacje. Kanał ZELP 98R składa się zawsze z trzech przedziałów zamykanych drzwiczkami: dolny zawierający rozgałęźnik wlz i zabezpieczenia przedlicznikowe, środkowy zawierający tablice licznikowe i ewentualnie gniazda wtykowe oraz górny zawierający zaciski do odpływów mieszkaniowych, oraz przestrzeń do ewentualnego montażu łączówek telefonicznych, domofonu, TV. Na frontowej części kanału, na drzwiczkach przedziału środkowego, znajdują się wzierniki do odczytu liczników i przycisk załączania oświetlenia klatki schodowej. Na drzwiczkach przedziału górnego montowana jest lampa oświetlenia klatki schodowej. ELEKTROMONTAŻ RZESZÓW S.A. 3

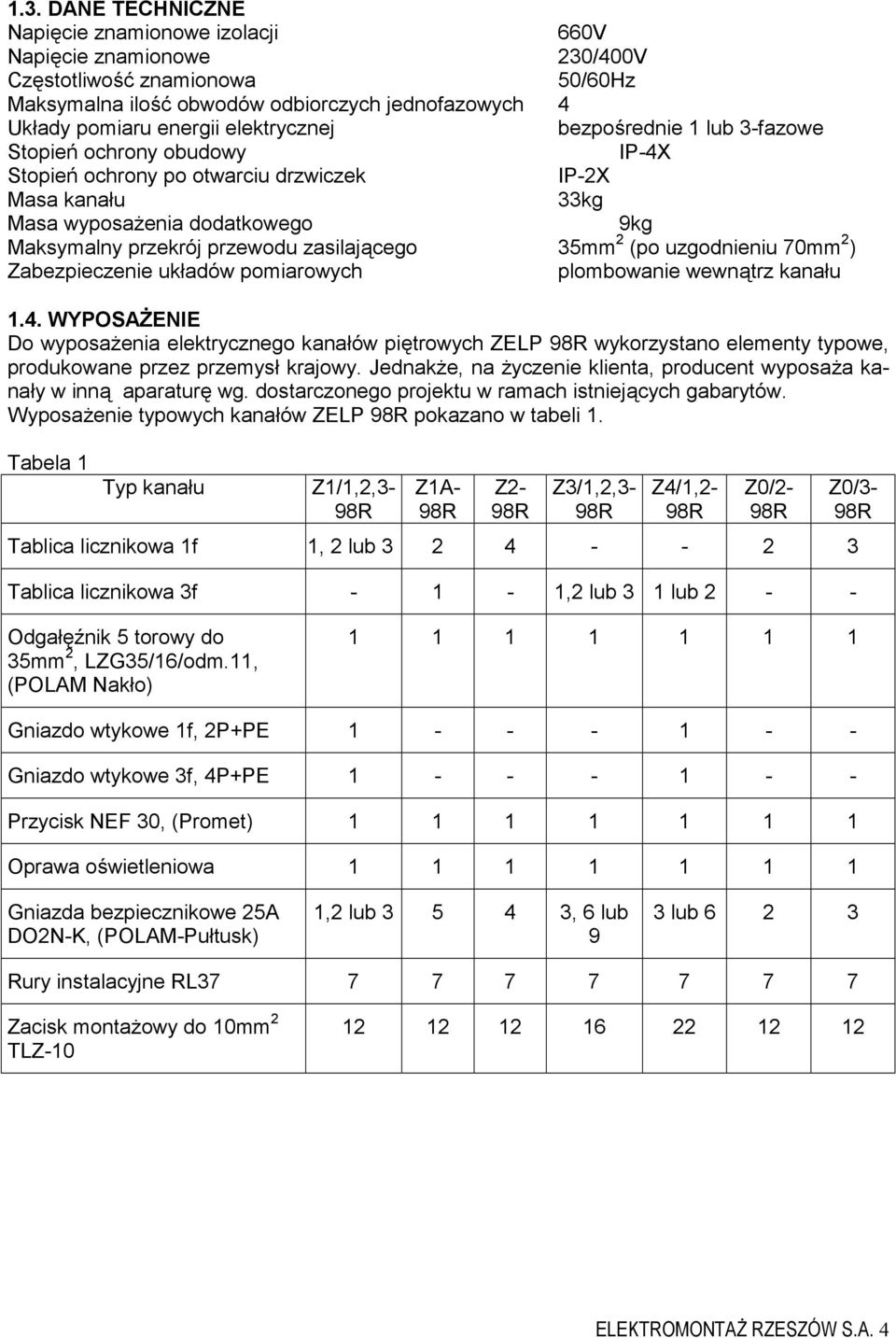

4 1.3. DANE TECHNICZNE Napięcie znamionowe izolacji 660V Napięcie znamionowe 230/400V Częstotliwość znamionowa 50/60Hz Maksymalna ilość obwodów odbiorczych jednofazowych 4 Układy pomiaru energii elektrycznej bezpośrednie 1 lub 3-fazowe Stopień ochrony obudowy IP-4X Stopień ochrony po otwarciu drzwiczek IP-2X Masa kanału 33kg Masa wyposażenia dodatkowego 9kg Maksymalny przekrój przewodu zasilającego 35mm 2 (po uzgodnieniu 70mm 2 ) Zabezpieczenie układów pomiarowych plombowanie wewnątrz kanału 1.4. WYPOSAŻENIE Do wyposażenia elektrycznego kanałów piętrowych ZELP 98R wykorzystano elementy typowe, produkowane przez przemysł krajowy. Jednakże, na życzenie klienta, producent wyposaża kanały w inną aparaturę wg. dostarczonego projektu w ramach istniejących gabarytów. Wyposażenie typowych kanałów ZELP 98R pokazano w tabeli 1. Tabela 1 Typ kanału Z1/1,2,3-98R Z1A- 98R Z2-98R Z3/1,2,3-98R Z4/1,2-98R Z0/2-98R Tablica licznikowa 1f 1, 2 lub Tablica licznikowa 3f - 1-1,2 lub 3 1 lub Z0/3-98R Odgałęźnik 5 torowy do 35mm 2, /odm.11, (POLAM Nakło) Gniazdo wtykowe 1f, 2P+PE Gniazdo wtykowe 3f, 4P+PE Przycisk NEF 30, (Promet) Oprawa oświetleniowa Gniazda bezpiecznikowe 25A DO2N-K, (POLAM-Pułtusk) 1,2 lub , 6 lub 9 3 lub Rury instalacyjne RL Zacisk montażowy do 10mm ELEKTROMONTAŻ RZESZÓW S.A. 4

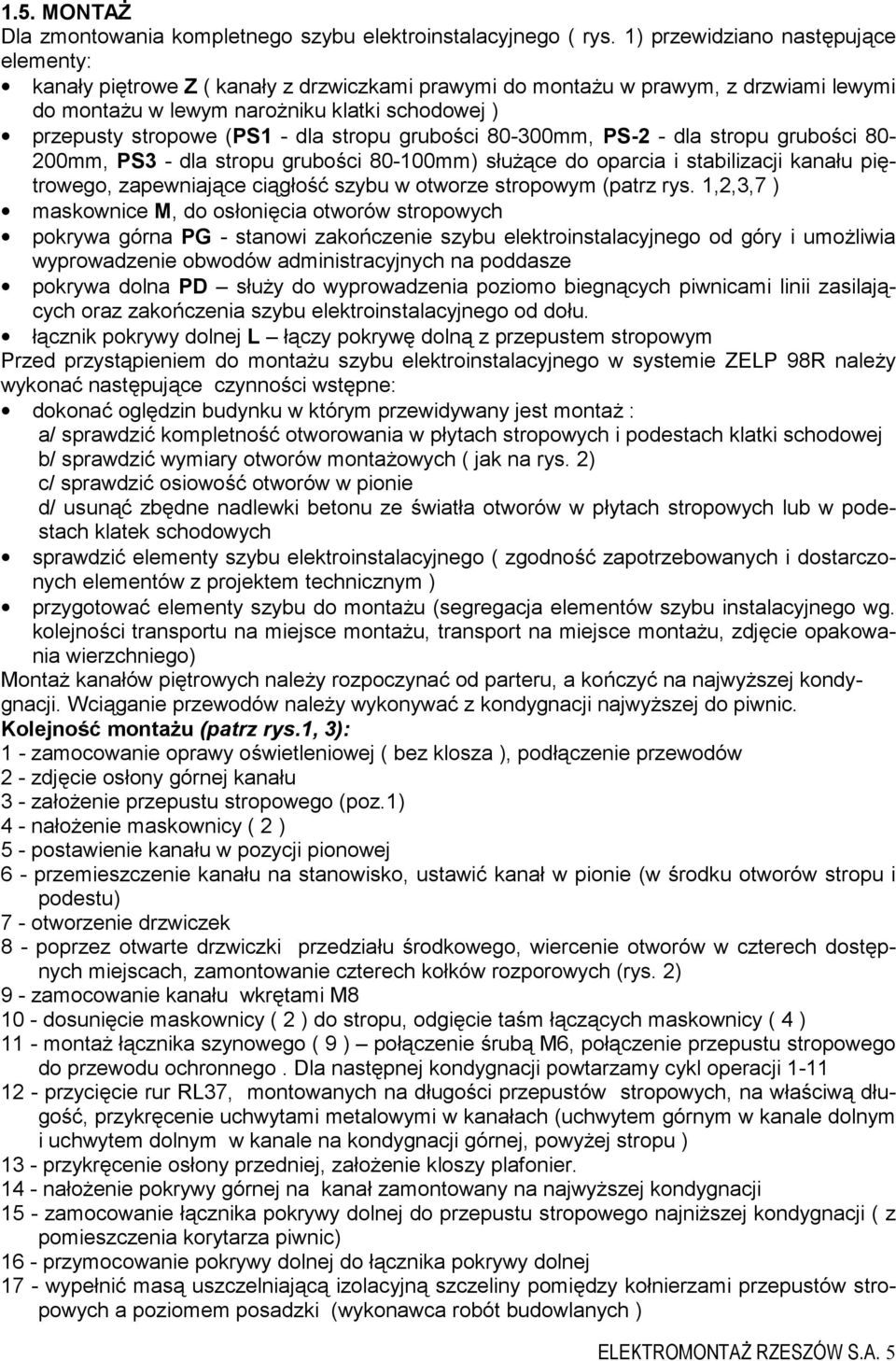

5 1.5. MONTAŻ Dla zmontowania kompletnego szybu elektroinstalacyjnego ( rys. 1) przewidziano następujące elementy: kanały piętrowe Z ( kanały z drzwiczkami prawymi do montażu w prawym, z drzwiami lewymi do montażu w lewym narożniku klatki schodowej ) przepusty stropowe (PS1 - dla stropu grubości mm, PS-2 - dla stropu grubości mm, PS3 - dla stropu grubości mm) służące do oparcia i stabilizacji kanału piętrowego, zapewniające ciągłość szybu w otworze stropowym (patrz rys. 1,2,3,7 ) maskownice M, do osłonięcia otworów stropowych pokrywa górna PG - stanowi zakończenie szybu elektroinstalacyjnego od góry i umożliwia wyprowadzenie obwodów administracyjnych na poddasze pokrywa dolna PD służy do wyprowadzenia poziomo biegnących piwnicami linii zasilających oraz zakończenia szybu elektroinstalacyjnego od dołu. łącznik pokrywy dolnej L łączy pokrywę dolną z przepustem stropowym Przed przystąpieniem do montażu szybu elektroinstalacyjnego w systemie ZELP 98R należy wykonać następujące czynności wstępne: dokonać oględzin budynku w którym przewidywany jest montaż : a/ sprawdzić kompletność otworowania w płytach stropowych i podestach klatki schodowej b/ sprawdzić wymiary otworów montażowych ( jak na rys. 2) c/ sprawdzić osiowość otworów w pionie d/ usunąć zbędne nadlewki betonu ze światła otworów w płytach stropowych lub w podestach klatek schodowych sprawdzić elementy szybu elektroinstalacyjnego ( zgodność zapotrzebowanych i dostarczonych elementów z projektem technicznym ) przygotować elementy szybu do montażu (segregacja elementów szybu instalacyjnego wg. kolejności transportu na miejsce montażu, transport na miejsce montażu, zdjęcie opakowania wierzchniego) Montaż kanałów piętrowych należy rozpoczynać od parteru, a kończyć na najwyższej kondygnacji. Wciąganie przewodów należy wykonywać z kondygnacji najwyższej do piwnic. Kolejność montażu (patrz rys.1, 3): 1 - zamocowanie oprawy oświetleniowej ( bez klosza ), podłączenie przewodów 2 - zdjęcie osłony górnej kanału 3 - założenie przepustu stropowego (poz.1) 4 - nałożenie maskownicy ( 2 ) 5 - postawienie kanału w pozycji pionowej 6 - przemieszczenie kanału na stanowisko, ustawić kanał w pionie (w środku otworów stropu i podestu) 7 - otworzenie drzwiczek 8 - poprzez otwarte drzwiczki przedziału środkowego, wiercenie otworów w czterech dostępnych miejscach, zamontowanie czterech kołków rozporowych (rys. 2) 9 - zamocowanie kanału wkrętami M dosunięcie maskownicy ( 2 ) do stropu, odgięcie taśm łączących maskownicy ( 4 ) 11 - montaż łącznika szynowego ( 9 ) połączenie śrubą M6, połączenie przepustu stropowego do przewodu ochronnego. Dla następnej kondygnacji powtarzamy cykl operacji przycięcie rur RL37, montowanych na długości przepustów stropowych, na właściwą długość, przykręcenie uchwytami metalowymi w kanałach (uchwytem górnym w kanale dolnym i uchwytem dolnym w kanale na kondygnacji górnej, powyżej stropu ) 13 - przykręcenie osłony przedniej, założenie kloszy plafonier nałożenie pokrywy górnej na kanał zamontowany na najwyższej kondygnacji 15 - zamocowanie łącznika pokrywy dolnej do przepustu stropowego najniższej kondygnacji ( z pomieszczenia korytarza piwnic) 16 - przymocowanie pokrywy dolnej do łącznika pokrywy dolnej 17 - wypełnić masą uszczelniającą izolacyjną szczeliny pomiędzy kołnierzami przepustów stropowych a poziomem posadzki (wykonawca robót budowlanych ) ELEKTROMONTAŻ RZESZÓW S.A. 5

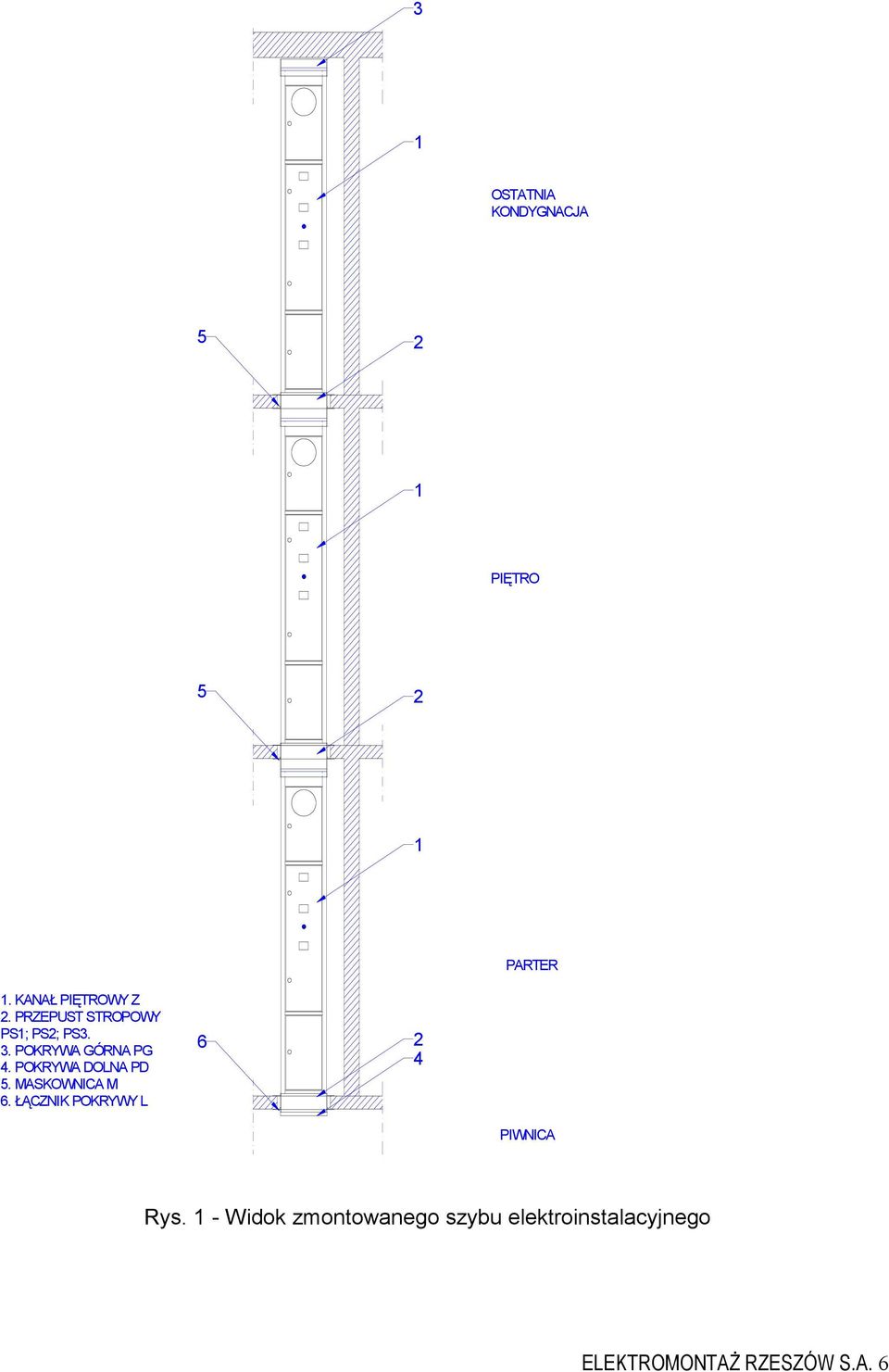

6 3 1 OSTATNIA KONDYGNACJA PIĘTRO PARTER 1. KANAŁ PIĘTROWY Z 2. PRZEPUST STROPOWY PS1; PS2; PS3. 3. POKRYWA GÓRNA PG 4. POKRYWA DOLNA PD 5. MASKOWNICA M 6. ŁĄCZNIK POKRYWY L PIWNICA Rys. 1 - Widok zmontowanego szybu elektroinstalacyjnego ELEKTROMONTAŻ RZESZÓW S.A. 6

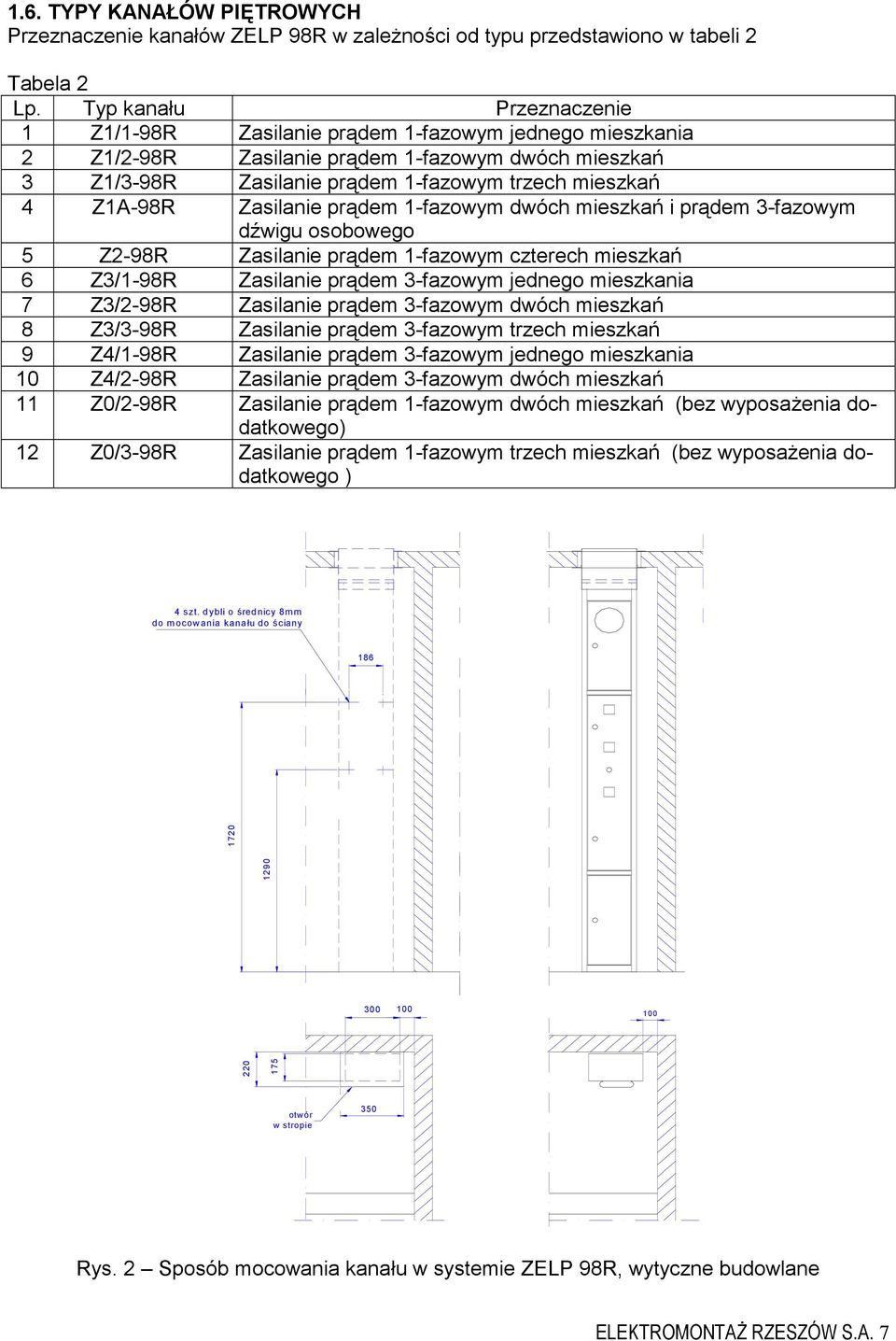

7 1.6. TYPY KANAŁÓW PIĘTROWYCH Przeznaczenie kanałów ZELP 98R w zależności od typu przedstawiono w tabeli 2 Tabela 2 Lp. Typ kanału Przeznaczenie 1 Z1/1-98R Zasilanie prądem 1-fazowym jednego mieszkania 2 Z1/2-98R Zasilanie prądem 1-fazowym dwóch mieszkań 3 Z1/3-98R Zasilanie prądem 1-fazowym trzech mieszkań 4 Z1A-98R Zasilanie prądem 1-fazowym dwóch mieszkań i prądem 3-fazowym dźwigu osobowego 5 Z2-98R Zasilanie prądem 1-fazowym czterech mieszkań 6 Z3/1-98R Zasilanie prądem 3-fazowym jednego mieszkania 7 Z3/2-98R Zasilanie prądem 3-fazowym dwóch mieszkań 8 Z3/3-98R Zasilanie prądem 3-fazowym trzech mieszkań 9 Z4/1-98R Zasilanie prądem 3-fazowym jednego mieszkania 10 Z4/2-98R Zasilanie prądem 3-fazowym dwóch mieszkań 11 Z0/2-98R Zasilanie prądem 1-fazowym dwóch mieszkań (bez wyposażenia dodatkowego) 12 Z0/3-98R Zasilanie prądem 1-fazowym trzech mieszkań (bez wyposażenia dodatkowego ) 4 szt. dybli o średnicy 8mm do mocowania kanału do ściany otwór w stropie 350 Rys. 2 Sposób mocowania kanału w systemie ZELP 98R, wytyczne budowlane ELEKTROMONTAŻ RZESZÓW S.A. 7

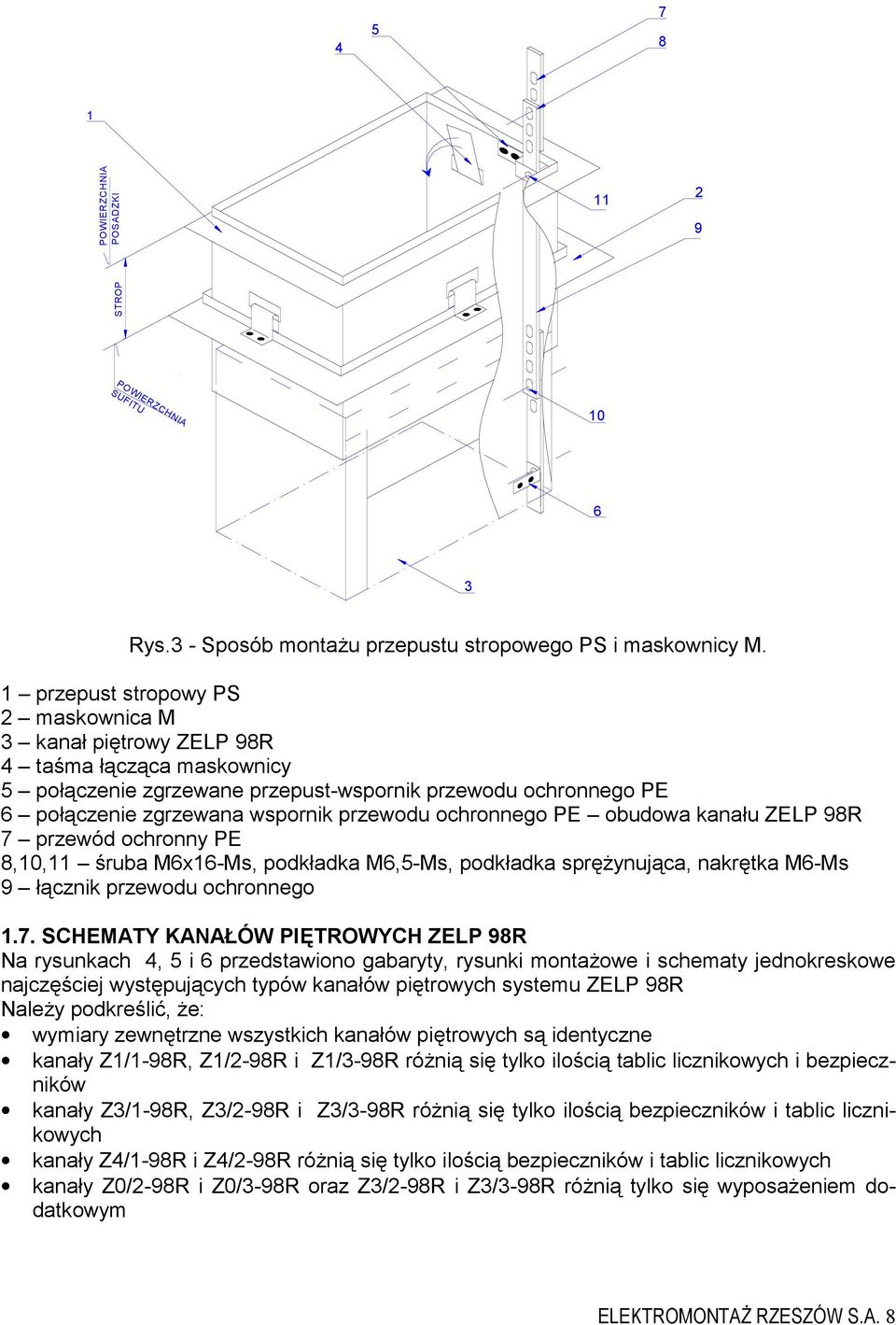

8 POWIERZCHNIA POSADZKI STROP POWIERZCHNIA SUFITU Rys.3 - Sposób montażu przepustu stropowego PS i maskownicy M. 1 przepust stropowy PS 2 maskownica M 3 kanał piętrowy ZELP 98R 4 taśma łącząca maskownicy 5 połączenie zgrzewane przepust-wspornik przewodu ochronnego PE 6 połączenie zgrzewana wspornik przewodu ochronnego PE obudowa kanału ZELP 98R 7 przewód ochronny PE 8,10,11 śruba M6x16-Ms, podkładka M6,5-Ms, podkładka sprężynująca, nakrętka M6-Ms 9 łącznik przewodu ochronnego 1.7. SCHEMATY KANAŁÓW PIĘTROWYCH ZELP 98R Na rysunkach 4, 5 i 6 przedstawiono gabaryty, rysunki montażowe i schematy jednokreskowe najczęściej występujących typów kanałów piętrowych systemu ZELP 98R Należy podkreślić, że: wymiary zewnętrzne wszystkich kanałów piętrowych są identyczne kanały Z1/1-98R, Z1/2-98R i Z1/3-98R różnią się tylko ilością tablic licznikowych i bezpieczników kanały Z3/1-98R, Z3/2-98R i Z3/3-98R różnią się tylko ilością bezpieczników i tablic licznikowych kanały Z4/1-98R i Z4/2-98R różnią się tylko ilością bezpieczników i tablic licznikowych kanały Z0/2-98R i Z0/3-98R oraz Z3/2-98R i Z3/3-98R różnią tylko się wyposażeniem dodatkowym ELEKTROMONTAŻ RZESZÓW S.A. 8

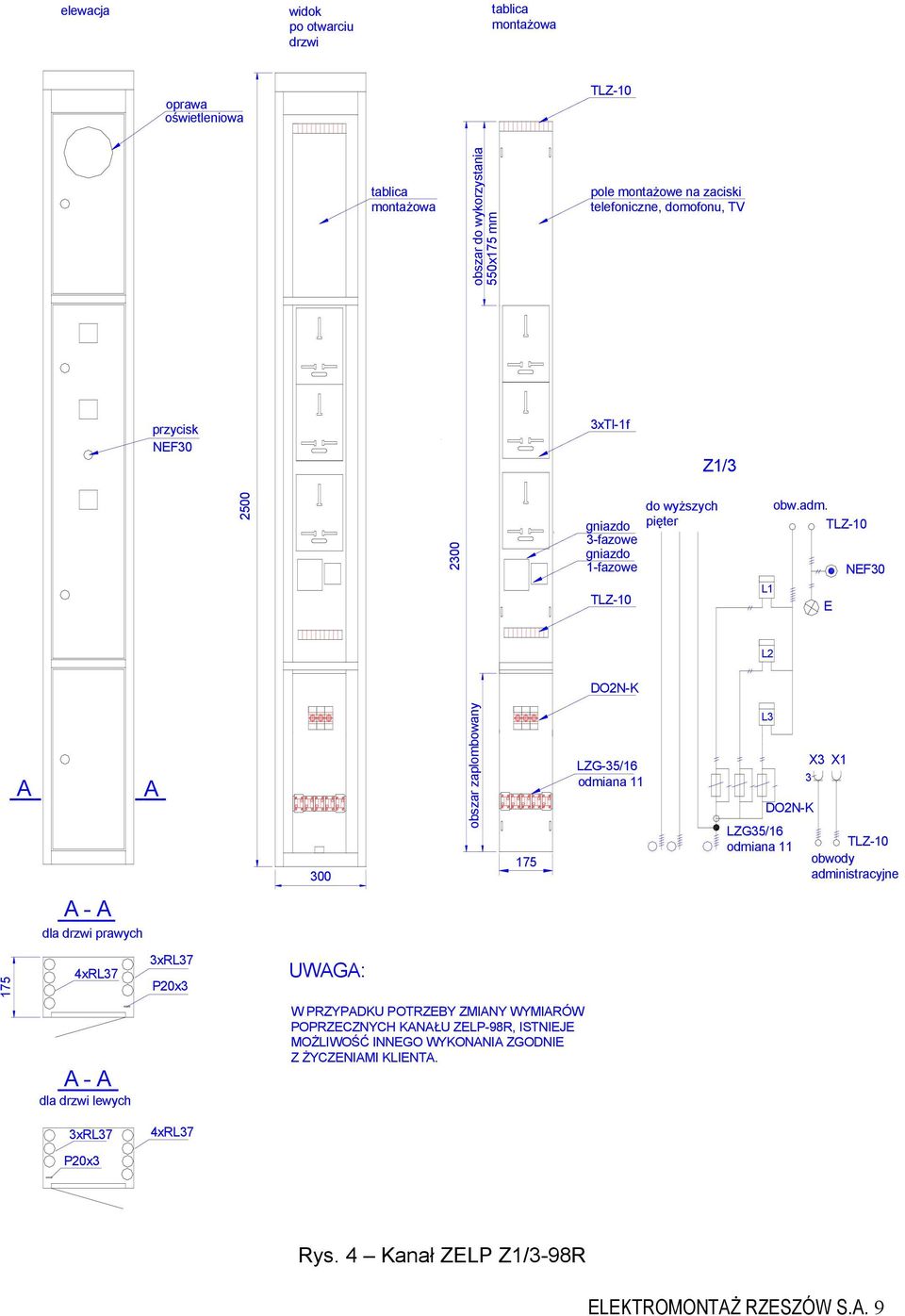

9 elewacja widok po otwarciu drzwi tablica montażowa oprawa oświetleniowa tablica montażowa obszar do wykorzystania 550x175 mm pole montażowe na zaciski telefoniczne, domofonu, TV przycisk NEF30 3xTl-1f Z1/ gniazdo 3-fazowe gniazdo 1-fazowe do wyższych pięter L1 obw.adm. E NEF30 L2 DO2N-K A A 300 obszar zaplombowany 175 LZG-35/16 L3 DO2N-K X3 X1 3 obwody administracyjne A - A dla drzwi prawych 175 4xRL37 3xRL37 P20x3 UWAGA: A - A dla drzwi lewych W PRZYPADKU POTRZEBY ZMIANY WYMIARÓW POPRZECZNYCH KANAŁU ZELP-98R, ISTNIEJE MOŻLIWOŚĆ INNEGO WYKONANIA ZGODNIE Z ŻYCZENIAMI KLIENTA. 3xRL37 4xRL37 P20x3 Rys. 4 Kanał ZELP Z1/3-98R ELEKTROMONTAŻ RZESZÓW S.A. 9

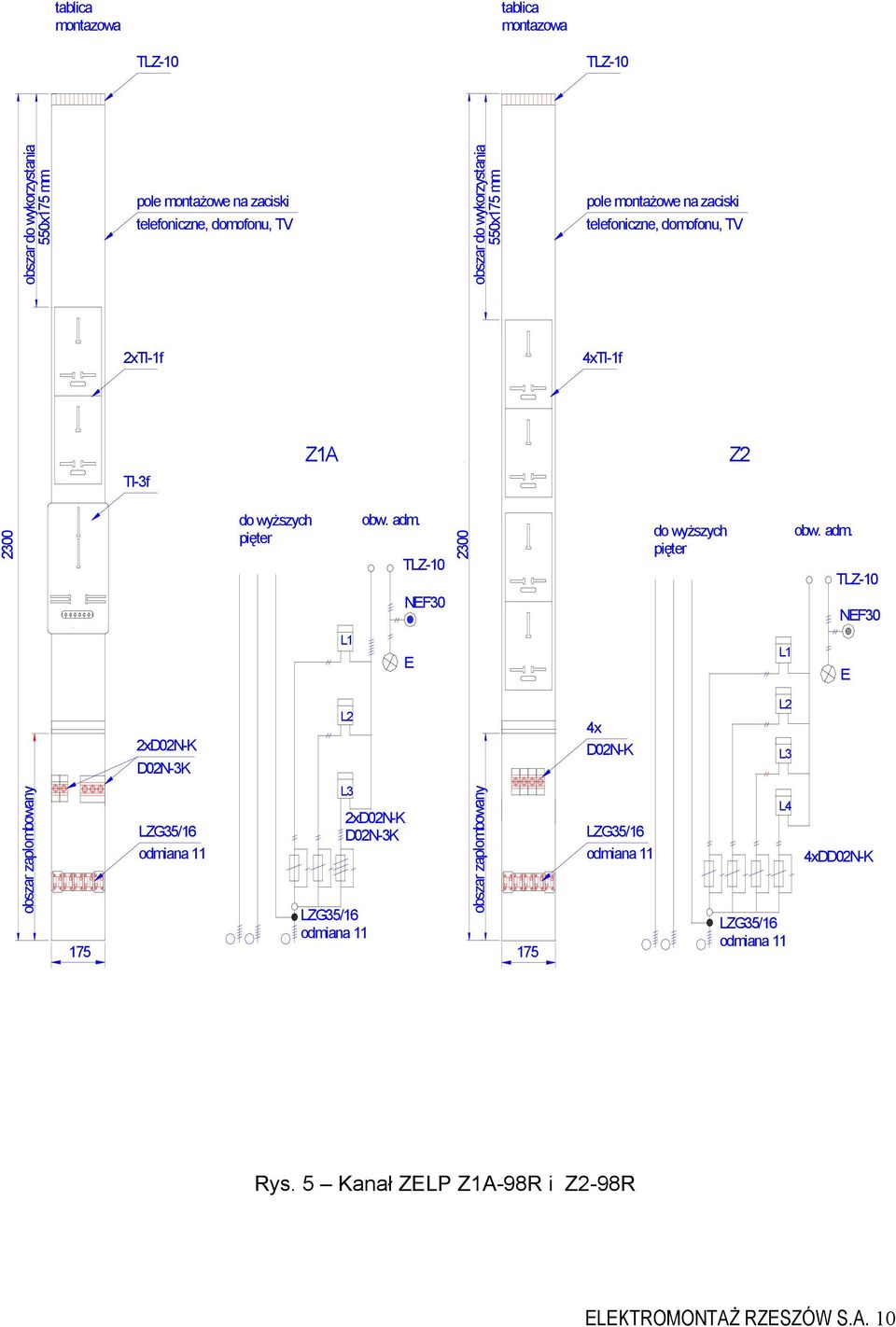

10 tablica montazowa tablica montazowa 2300 obszar zaplombowany obszar do wykorzystania 550x175 mm 175 pole montażowe na zaciski telefoniczne, domofonu, TV 2xTl-1f Tl-3f 2xD02N-K D02N-3K do wyższych pięter Z1A L1 L2 L3 obw. adm. 2xD02N-K D02N-3K NEF30 E 2300 obszar do wykorzystania 550x175 mm obszar zaplombowany 175 pole montażowe na zaciski telefoniczne, domofonu, TV 4xTl-1f 4x D02N-K do wyższych pięter Z2 L1 L2 L3 L4 obw. adm. NEF30 E 4xDD02N-K Rys. 5 Kanał ZELP Z1A-98R i Z2-98R ELEKTROMONTAŻ RZESZÓW S.A. 10

11 tablica montażowa tablica montażowa obszar do wykorzystania 550x175 mm pole montażowe na zaciski telefoniczne, domofonu, TV obszar do wykorzystania 550x175 mm pole montażowe na zaciski telefoniczne, domofonu, TV 3xTl-3f 2xTl-3f Z3/3 Z4/2 do wyższych pięter obw. adm. NEF30 gniazdo 3-fazowe gniazdo 1-fazowe do wyższych pięter obw. adm. NEF30 L1 E E 3x D02N-3K L2 2x D02N-3K L1 obszar zaplombowany L3 3xD02N-3K obszar zaplombowany L2 2x D02N-3K X3 X Rys. 6 Kanał ZELP Z3/3-98R i Z4/2-98R ELEKTROMONTAŻ RZESZÓW S.A. 11

12 POWIERZCHNIA POSADZKI PS-1 PS-2 PS Min. 80 / Max Min. 80 / Max MIn.80 / Max.100 M M Moduł Min / Max Moduł 2700 Min / Max Moduł 2600 Min.2500 / Max Rys. 7 Dobór układu montażowego przepust maskownica ELEKTROMONTAŻ RZESZÓW S.A. 12

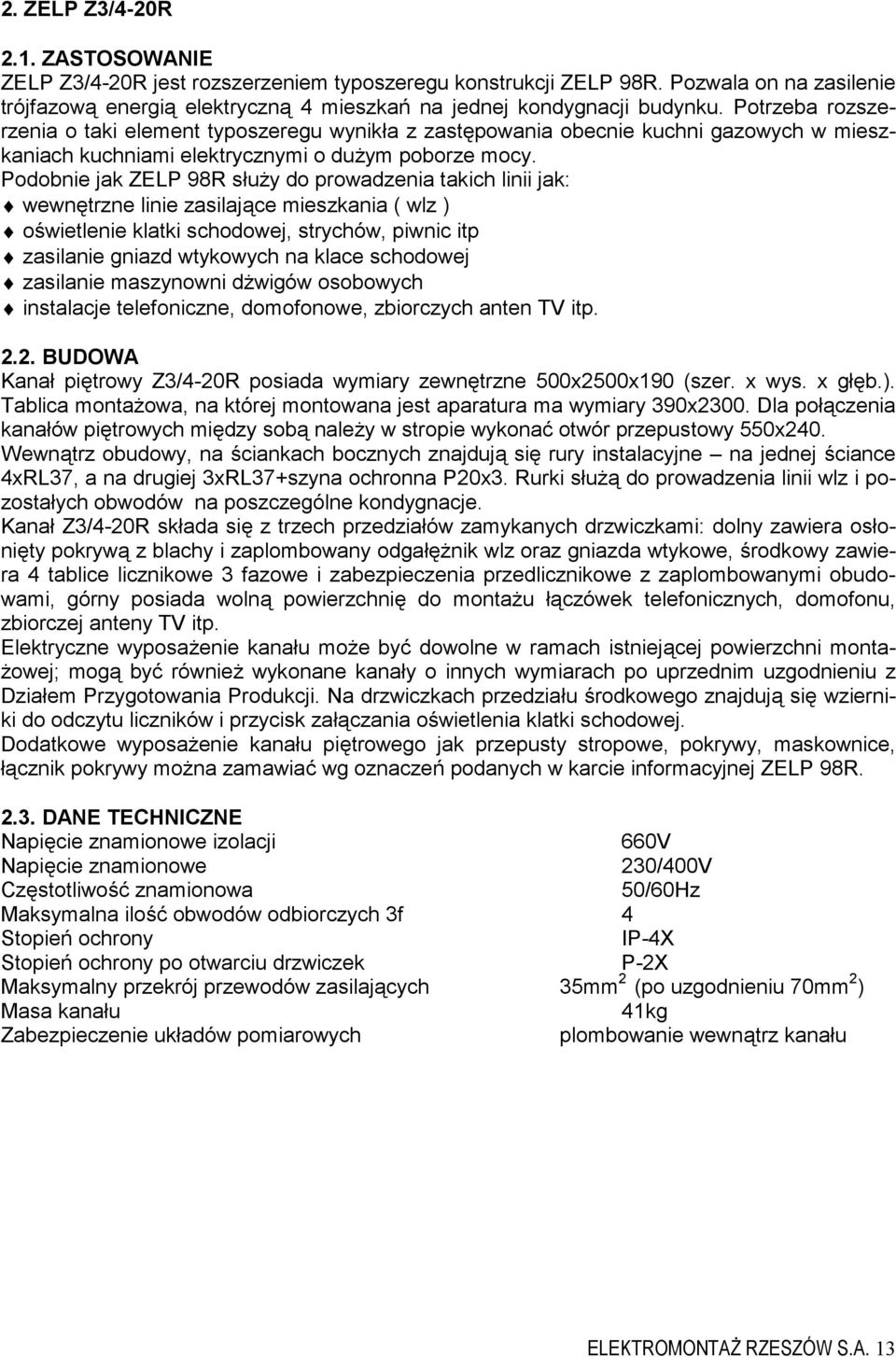

13 2. ZELP Z3/4-20R 2.1. ZASTOSOWANIE ZELP Z3/4-20R jest rozszerzeniem typoszeregu konstrukcji ZELP 98R. Pozwala on na zasilenie trójfazową energią elektryczną 4 mieszkań na jednej kondygnacji budynku. Potrzeba rozszerzenia o taki element typoszeregu wynikła z zastępowania obecnie kuchni gazowych w mieszkaniach kuchniami elektrycznymi o dużym poborze mocy. Podobnie jak ZELP 98R służy do prowadzenia takich linii jak: wewnętrzne linie zasilające mieszkania ( wlz ) oświetlenie klatki schodowej, strychów, piwnic itp zasilanie gniazd wtykowych na klace schodowej zasilanie maszynowni dżwigów osobowych instalacje telefoniczne, domofonowe, zbiorczych anten TV itp BUDOWA Kanał piętrowy Z3/4-20R posiada wymiary zewnętrzne 500x2500x190 (szer. x wys. x głęb.). Tablica montażowa, na której montowana jest aparatura ma wymiary 390x2300. Dla połączenia kanałów piętrowych między sobą należy w stropie wykonać otwór przepustowy 550x240. Wewnątrz obudowy, na ściankach bocznych znajdują się rury instalacyjne na jednej ściance 4xRL37, a na drugiej 3xRL37+szyna ochronna P20x3. Rurki służą do prowadzenia linii wlz i pozostałych obwodów na poszczególne kondygnacje. Kanał Z3/4-20R składa się z trzech przedziałów zamykanych drzwiczkami: dolny zawiera osłonięty pokrywą z blachy i zaplombowany odgałężnik wlz oraz gniazda wtykowe, środkowy zawiera 4 tablice licznikowe 3 fazowe i zabezpieczenia przedlicznikowe z zaplombowanymi obudowami, górny posiada wolną powierzchnię do montażu łączówek telefonicznych, domofonu, zbiorczej anteny TV itp. Elektryczne wyposażenie kanału może być dowolne w ramach istniejącej powierzchni montażowej; mogą być również wykonane kanały o innych wymiarach po uprzednim uzgodnieniu z Działem Przygotowania Produkcji. Na drzwiczkach przedziału środkowego znajdują się wzierniki do odczytu liczników i przycisk załączania oświetlenia klatki schodowej. Dodatkowe wyposażenie kanału piętrowego jak przepusty stropowe, pokrywy, maskownice, łącznik pokrywy można zamawiać wg oznaczeń podanych w karcie informacyjnej ZELP 98R DANE TECHNICZNE Napięcie znamionowe izolacji 660V Napięcie znamionowe 230/400V Częstotliwość znamionowa 50/60Hz Maksymalna ilość obwodów odbiorczych 3f 4 Stopień ochrony IP-4X Stopień ochrony po otwarciu drzwiczek P-2X Maksymalny przekrój przewodów zasilających 35mm 2 (po uzgodnieniu 70mm 2 ) Masa kanału 41kg Zabezpieczenie układów pomiarowych plombowanie wewnątrz kanału ELEKTROMONTAŻ RZESZÓW S.A. 13

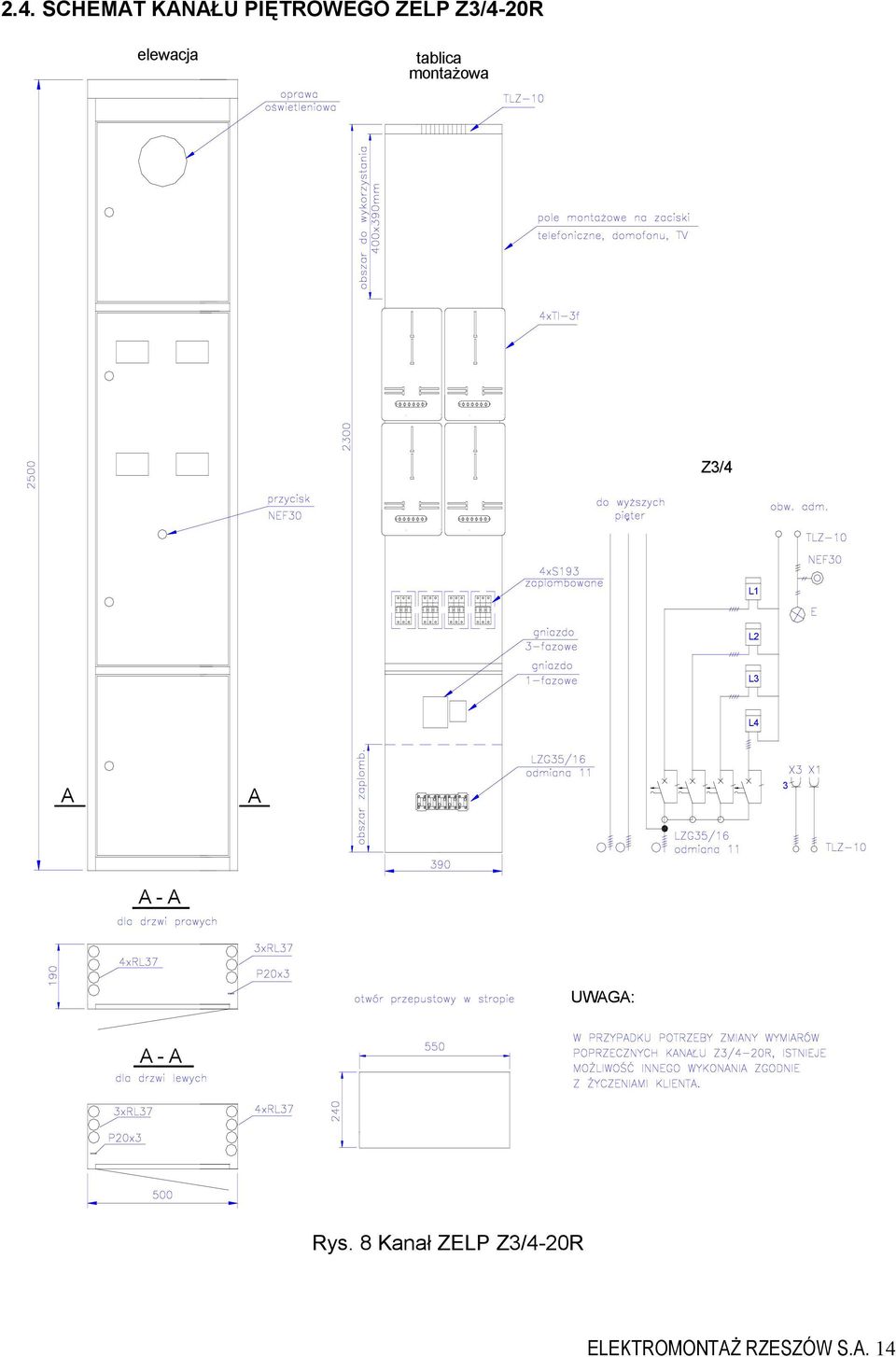

14 2.4. SCHEMAT KANAŁU PIĘTROWEGO ZELP Z3/4-20R elewacja tablica montażowa Z3/4 L1 L2 L3 L4 A A 3 A - A UWAGA: A - A Rys. 8 Kanał ZELP Z3/4-20R ELEKTROMONTAŻ RZESZÓW S.A. 14

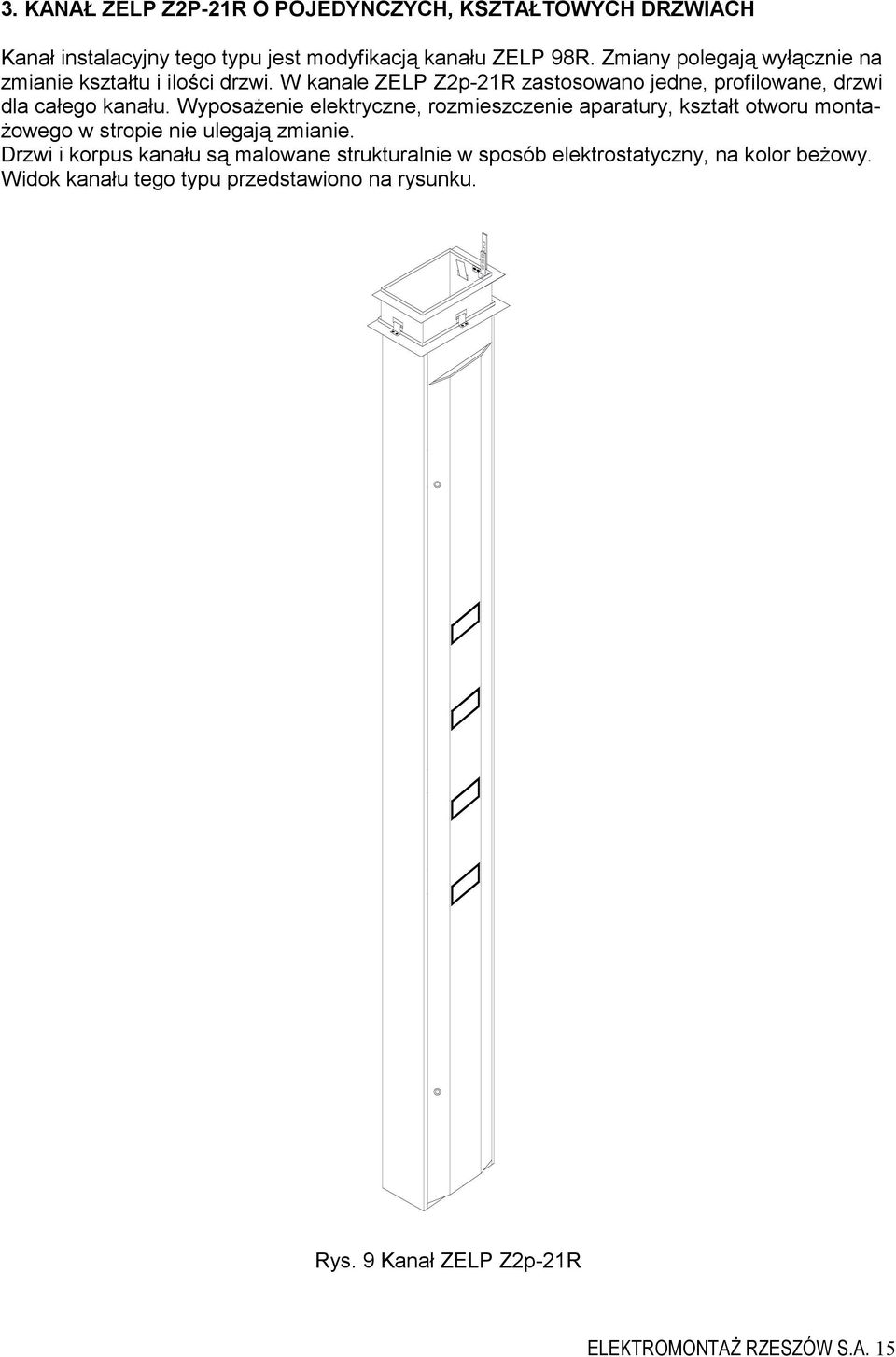

15 3. KANAŁ ZELP Z2P-21R O POJEDYNCZYCH, KSZTAŁTOWYCH DRZWIACH Kanał instalacyjny tego typu jest modyfikacją kanału ZELP 98R. Zmiany polegają wyłącznie na zmianie kształtu i ilości drzwi. W kanale ZELP Z2p-21R zastosowano jedne, profilowane, drzwi dla całego kanału. Wyposażenie elektryczne, rozmieszczenie aparatury, kształt otworu montażowego w stropie nie ulegają zmianie. Drzwi i korpus kanału są malowane strukturalnie w sposób elektrostatyczny, na kolor beżowy. Widok kanału tego typu przedstawiono na rysunku. Rys. 9 Kanał ZELP Z2p-21R ELEKTROMONTAŻ RZESZÓW S.A. 15

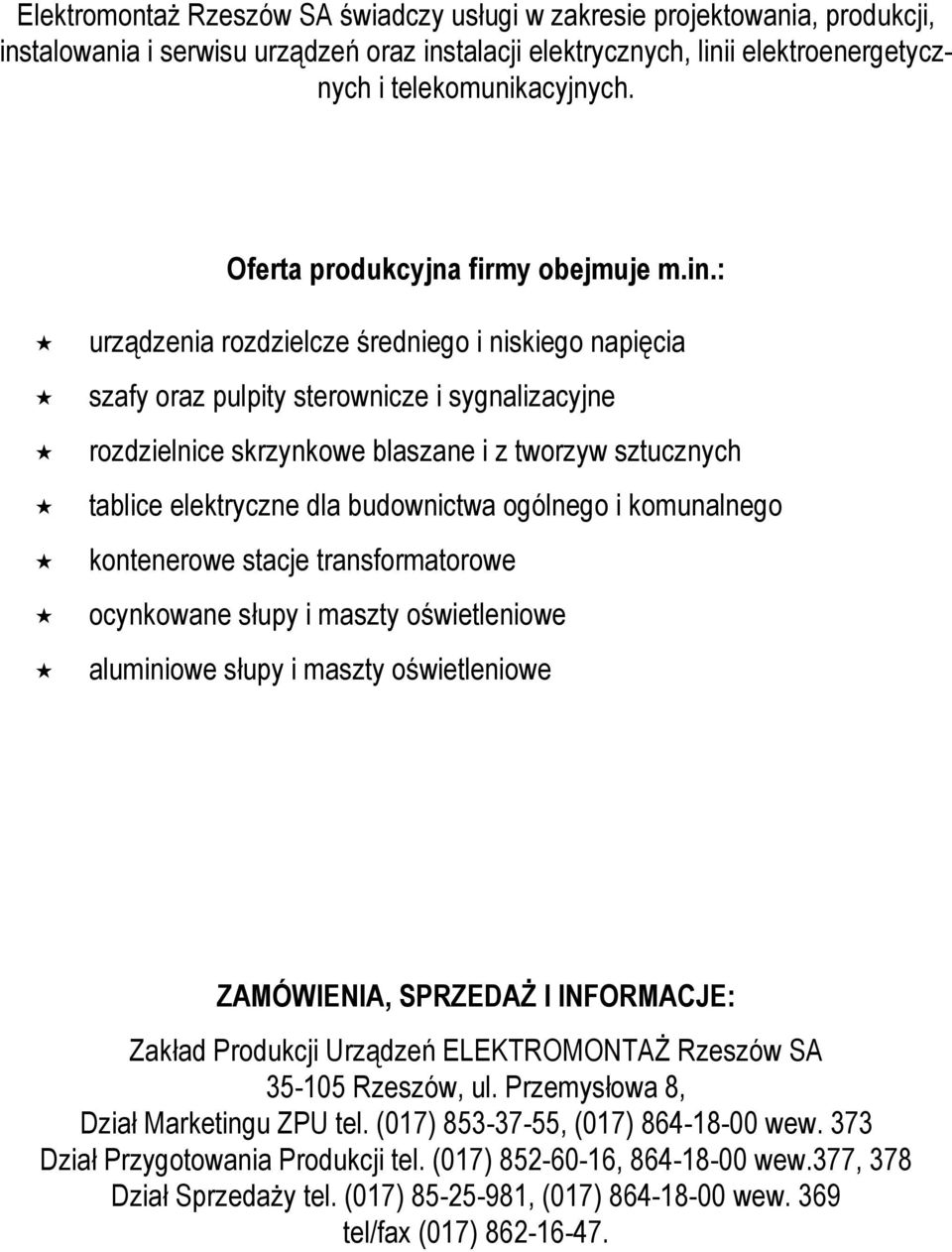

16 Elektromontaż Rzeszów SA świadczy usługi w zakresie projektowania, produkcji, instalowania i serwisu urządzeń oraz instalacji elektrycznych, linii elektroenergetycznych i telekomunikacyjnych. Oferta produkcyjna firmy obejmuje m.in.:! urządzenia rozdzielcze średniego i niskiego napięcia! szafy oraz pulpity sterownicze i sygnalizacyjne! rozdzielnice skrzynkowe blaszane i z tworzyw sztucznych! tablice elektryczne dla budownictwa ogólnego i komunalnego! kontenerowe stacje transformatorowe! ocynkowane słupy i maszty oświetleniowe! aluminiowe słupy i maszty oświetleniowe ZAMÓWIENIA, SPRZEDAŻ I INFORMACJE: Zakład Produkcji Urządzeń ELEKTROMONTAŻ Rzeszów SA Rzeszów, ul. Przemysłowa 8, Dział Marketingu ZPU tel. (017) , (017) wew. 373 Dział Przygotowania Produkcji tel. (017) , wew.377, 378 Dział Sprzedaży tel. (017) , (017) wew. 369 tel/fax (017)
