1 SPECYFIKACJE TECHNICZNE ST- 01 MONTAś STOLARKI BUDOWLANEJ Nazwy i kody robót według kodu numerycznego słownika głównego Wspólnego Słownika Zamówień (CPV) Grupa robót Roboty w wykończeniowe w zakresie obiektów budowlanych Klasa robót Roboty w zakresie zakładania stolarki budowlanej oraz roboty ciesielskie Kategorie robót Instalowanie drzwi i okien i podobnych elementów

2 Spis treści 1. CZĘŚĆ OGÓLNA Przedmiot Specyfikacji technicznej Zakres stosowania Specyfikacji technicznej Zakres robót objętych Specyfikacją techniczną Określenia podstawowe Ogólne wymagania dotyczące robót WYMAGANIA DOTYCZĄCE WŁAŚCIWOŚCI WYROBÓW BUDOWLANYCH WYMAGANIA DOTYCZĄCE SPRZĘTU I MASZYN WYMAGANIA DOTYCZĄCE ŚRODKÓW TRANSPORTU WYMAGANIA DOTYCZĄCE WYKONANIA ROBÓT BUDOWLANYCH MontaŜ stolarki budowlanej Szczegółowe zestawienie stolarki okiennej KONTROLA BADANIA I ODBIÓR WYROBÓW ORAZ ROBÓT BUDOWLANYCH WYMAGANIA DOTYCZĄCE PRZEDMIARU I OBMIARU ROBÓT ODBIÓR ROBÓT BUDOWLANYCH SPOSOBY ROZLICZENIA ROBÓT DOKUMENTY ODNIESIENIA Normy Inne... 7 str. nr 1

3 1. CZĘŚĆ OGÓLNA 1.1. Przedmiot Specyfikacji technicznej Przedmiotem niniejszej ST są wymagania dotyczące wykonania i odbioru robót związanych z montaŝem stolarki budowlanej w ramach robót budowlanych przy realizacji zadania pn.: Remont pomieszczeń biurowych, wymiana okien połaciowych i obróbek blacharskich oraz wymiana, demontaŝ i remont rur spustowych w budynku Sądu Okręgowego przy Al. Wojska Polskiego 56 w Jeleniej Górze Zakres stosowania Specyfikacji technicznej Specyfikacja jest stosowana jako dokument przetargowy przy zlecaniu i realizacji Robót wymienionych w punkcie Zakres robót objętych Specyfikacją techniczną Ustalenia zawarte w niniejszej specyfikacji dotyczą prowadzenia robót związanych z wykonaniem: stolarki okiennej, montaŝ osłon okiennych, Przedmiot prac: okna dachowe w istniejącym budynku po przebudowie drewniane systemowe szklone tradycyjnie zestawem 2 szybowym,. K zestawów szklanych minimum = 1.10 W/m 2 K; 1.4. Określenia podstawowe Określenia podane w niniejszej ST są zgodne z ustawą Prawa budowlanego, wydanymi do niej rozporządzeniami wykonawczymi, nomenklaturą Polskich Norm, aprobat technicznych, a mianowicie: Stolarka wykonanie lub łączenie obrobionych elementów drewnianych i wyrobów płytowych. Nie zalicza się tu konstrukcji drewnianych ani okładzin Ogólne wymagania dotyczące robót Przy montaŝu stolarki drewnianej, naleŝy przestrzegać zasad podanych w normie PN-88/B-10085/Az3:2001- Stolarka budowlana. Okna i drzwi. Wymagania i badania. Wykonawca robót jest odpowiedzialny za jakość ich wykonania oraz za zgodność z ST i obowiązującymi normami. Ponadto Wykonawca wykona roboty zgodnie z poleceniami Inspektora nadzoru. Ogólne wymagania dotyczące robót podano w ST Wymagania ogólne. 2. WYMAGANIA DOTYCZĄCE WŁAŚCIWOŚCI WYROBÓW BUDOWLANYCH Ogólne wymagania dotyczące materiałów, ich pozyskania i składowania podano w Specyfikacji ST Wymagania ogólne". Materiały do wykonania robót naleŝy stosować zgodnie z opisem technicznym, ST, z przyjętym rozwiązaniem systemowym okien do dachów płaskich i z rozmieszczeniem okien na połaci dachu na rysunku nr A.4. Wykonawca dla potwierdzenia jakości uŝytych materiałów dostarczy świadectwa potwierdzające odpowiednią jakość materiałów. str. nr 2

4 Kolorystyka, rozmieszczenie materiałów zgodnie z ST i dokumentacją rysunkową i opisem technicznym. Przywołane w niniejszej specyfikacji znaki towarowe słuŝą do opisu kolorystyki, wymiarów i estetyki poszczególnych materiałów opis zgodny z art. 29 Ustawy z dnia 29 stycznia 2004 r. Prawo zamówień publicznych. Materiałami są: STOLARKA OKIENNA : Lokalizacja okien przewidzianych do wymiany przedstawiono na rysunku A.4. Okna dachowe powinny mieć wymiary zbliŝone do istniejących, aby zminimalizować konieczność dopasowania otworów w dachu do nowych okien. Wymagane parametry okien: o powierzchnia przeszklenia minimum 0,56 m 2, o otwierane, obrotowe, o drewniane, impregnowane, lakierowane w kolorze naturalnym drewna, o wyposaŝone w zestawy szybowe o współczynniku Ug (wg EN 673) szyby nie większym niŝ 1,10 W/m 2 K, o szyba zewnętrzna hartowana, wewnętrzna niskoemisyjna, o o współczynniku okna Uw (wg EN ISO ) nie większym niŝ 1,40 W/m 2 K, o wyposaŝone w klamkę umoŝliwiającą mikrouchylenie okna. W pomieszczeniach 301 do 303, 322 do 325, 328 do 330, 331b, 332 do 335 wszystkie okna naleŝy wyposaŝyć w wewnętrzną roletę przyciemniającą, zapewniającą stopniową redukcję dopływu światła poprzez moŝliwość jej zatrzymania w dowolnym miejscu w prowadnicy, oraz zapewniającą częściową ochronę przed ciepłem słonecznym. Kolor i wzór materiału naleŝy uzgodnić z inwestorem z palety udostępnionej przez producenta rolet. Obsługa rolet powinna być moŝliwa z pozycji stojącego na podłodze człowieka, np. za pomocą systemowego drąŝka teleskopowego. W kaŝdym z pomieszczeń wymienionych powyŝej (301 do 303, 322 do 325, 328 do 330, 331b, 332 do 335) naleŝy jedno okno wyposaŝyć w siłownik elektryczny na napięcie 230V, umoŝliwiający otwieranie okna za pomocą przełącznika zainstalowanego na ścianie pomieszczenia. Otwieranie pozostałych zamontowanych okien naleŝy zapewnić z pozycji stojącego na podłodze człowieka, np. za pomocą systemowego drąŝka teleskopowego. Na kaŝde z wymienionych powyŝej pomieszczeń (301 do 303, 322 do 325, 328 do 330, 331b, 332 do 335) powinien przypadać jeden element umoŝliwiający otwieranie okien i obsługę rolet z pozycji stojącego na podłodze człowieka. Wszystkie okna muszą być zamontowane na systemowych, kompatybilnych z oknami, ocieplonych kołnierzach uszczelniających przeznaczonych do montaŝu okien na płaskim dachu z pokryciem papowym. Kołnierze powinny zapewnić zwiększenie kąta pomiędzy płaszczyzną szyby, a płaszczyzną dachu o minimum 15. Wszystkie materiały musza odpowiadać wymaganiom postawionym w dokumentacji budowlanej, normom i aprobatom technicznym. 3. WYMAGANIA DOTYCZĄCE SPRZĘTU I MASZYN Ogólne wymagania dotyczące sprzętu podano w Specyfikacji ST Wymagania ogólne". Sprzęt do wykonania montaŝu stolarki budowlanej. Wykonawca przystępujący do montaŝu stolarki budowlanej, powinien wykazać się moŝliwością korzystania z elektronarzędzi i drobnego sprzętu budowlanego. 4. WYMAGANIA DOTYCZĄCE ŚRODKÓW TRANSPORTU Ogólne wymagania dotyczące transportu podano w Specyfikacji ST Wymagania ogólne". Pakowanie i magazynowanie stolarki budowlanej powinno zabezpieczać elementy przed opadami atmosferycznymi i odbywać się w pomieszczeniach i magazynach półotwartych i zamkniętych, suchych i przewiewnych, zabezpieczonych przed opadami atmosferycznymi. str. nr 3

5 Transport stolarki budowlanej naleŝy wykonać zgodnie z wymogami normy PN-B-05000:1996 Okna i drzwi. Pakowanie i transport. Środki transportu powinny zabezpieczać załadowane wyroby przed wpływami atmosferycznymi. PrzewoŜona stolarka powinna być ustawiona pionowo na dolnych powierzchniach. Wyroby ustawione w środkach transportowych naleŝy łączyć w bloki zapewniające stabilność i zwartość ładunku oraz zabezpieczyć przed ich przemieszczaniem. W czasie transportu materiały powinny być zabezpieczone przed zniszczeniem i uszkodzeniem powłok malarskich i powłoki antykorozyjnej przez: Ścisłe ich ustawienie w rzędach Wypełnienie wolnych przestrzeni w rzędach elementami rozpierającymi Usztywnienie rzędów za pomocą elementów mocujących i rozpierających Usztywnienie bloków za pomocą progów Zabronione jest przeciąganie niezabezpieczonych elementów po podłoŝu. Konstrukcje ślusarskie naleŝy układać w pozycji poziomej na podkładach z bali lub desek. Pierwszy element powinien leŝeć na podkładach na wyrównanym podłoŝu w odległości min. 30 cm od gruntu. 5. WYMAGANIA DOTYCZĄCE WYKONANIA ROBÓT BUDOWLANYCH Ogólne wymagania dotyczące wykonania robót podano w Specyfikacji ST Wymagania ogólne" MontaŜ stolarki budowlanej. Warunki przystąpienia do robót:: Przekazanie przez inwestora pomieszczenia biurowego, DemontaŜ istniejących okien połaciowych, Przygotowanie otworów w stropodachu do montaŝu nowych kołnierzy z oknami dachowymi, MontaŜ okien i kołnierzy z systemu doświetleń dachów płaskich zgodnie z instrukcją producenta, Wykonanie wewnętrznych obudów wnęk okiennych z płyt gipsowo kartonowych, MontaŜ siłowników elektrycznych zgodnie z instrukcją producenta, MontaŜ rolet wewnętrznych zgodnie z instrukcją producenta, Wykonawca zobowiązany jest do demontaŝu i montaŝu okna w ciągu jednego dnia Szczegółowe zestawienie stolarki okiennej Okno dachowe wraz z kołnierzem uszczelniającym systemu doświetleń dachów płaskich - szt. 55 o powierzchnia przeszklenia minimum 0,56 m 2, o otwierane, obrotowe, o drewniane, impregnowane, lakierowane w kolorze naturalnym drewna, o wyposaŝone w zestawy szybowe o współczynniku Ug (wg EN 673) szyby nie większym niŝ 1,10 W/m 2 K, o szyba zewnętrzna hartowana, wewnętrzna niskoemisyjna, o o współczynniku okna Uw (wg EN ISO ) nie większym niŝ 1,40 W/m 2 K, o odporność na uderzenie klasa 3, o wyposaŝone w klamkę umoŝliwiającą mikrouchylenie okna. str. nr 4

6 Tabelaryczne zestawienie okien dachowych wraz z akcesoriami: ZESTAWIENIE: OKNO DACHOWE KOŁNIERZ OKNO DACHOWE KOŁNIERZ ROLETA OKNO DACHOWE KOŁNIERZ ROLETA SIŁOWNIK ELEKTRYCZNY DRĄśEK DO OBSŁUGI ROLET I OKIEN ILOŚĆ KOMPLETÓW KONTROLA BADANIA I ODBIÓR WYROBÓW ORAZ ROBÓT BUDOWLANYCH Ogólne zasady kontroli jakości robót podano w ST Wymagania ogólne. Częstotliwość oraz zakres badań, drewnianej i powinien być zgodny z PN-88/B Stolarka budowlana. Okna i drzwi. Wymagania i badania techniczne przy odbiorze. W szczególności powinna być oceniane: jakość materiałów z których stolarka została wykonana, zgodność zastosowanych materiałów z dokumentacją budowlaną prawidłowość wykonania z uwzględnieniem szczegółów konstrukcyjnych, sprawność działania skrzydeł i elementów ruchomych oraz funkcjonowania okuć, pion i poziom zamontowanej stolarki, wodoszczelność przegród. Badania okuć RóŜnice wymiarów przekątnych nie powinny być większe niŝ: 1 mm przy długości przekątnej do 1 m, 2 mm przy długości przekątnej do 2 m, 3 mm przy długości przekątnej powyŝej 2 m. Warunki badań materiałów stolarki budowlanej i innych materiałów powinny być wpisywane do dziennika budowy i akceptowane przez Inspektora nadzoru. Wykonawca ma obowiązek prowadzić kontrolę jakości prowadzonych przez siebie robót, niezaleŝnie od działań kontrolnych Inspektora nadzoru. Dostarczaną na plac budowy stolarkę naleŝy kontrolować pod względem jej jakości. Kontrola jakości polega na sprawdzeniu czy dostarczone materiały posiadają wymagane atesty. Zasady prowadzenia kontroli jakości powinny być zgodne z postanowieniami normy PN-88/B Kontrola jakości wyrobów szklarskich powinna być przeprowadzona zgodnie z wymogami podanymi w normie PN-72/B i wytycznymi producenta okien i drzwi. 7. WYMAGANIA DOTYCZĄCE PRZEDMIARU I OBMIARU ROBÓT Ogólne zasady płatności podają ST Wymagania ogólne. Jednostką obmiaru jest: str. nr 5

7 kpl. (komplet) okna do dachów płaskich. Wielkości obmiarowe określa się na podstawie dokumentacji projektowej z uwzględnieniem zmian zaakceptowanych przez Inspektora nadzoru i sprawdzonych w naturze. 8. ODBIÓR ROBÓT BUDOWLANYCH Roboty będą odebrane zgodnie z Warunkami Kontraktu i ST, jeŝeli zostały wykonane zgodnie z Specyfikacją, Dokumentacją Projektową i poleceniami Inspektora nadzoru. Odbiór podłoŝa naleŝy przeprowadzić bezpośrednio przed przystąpieniem do robót. Roboty uznaje się za zgodne z dokumentacją projektową, ST i wymaganiami Inspektora nadzoru, jeŝeli wszystkie pomiary i badania (z uwzględnieniem dopuszczalnych tolerancji) wg pkt.6 ST dały pozytywne wyniki. Wymagania przy odbiorze określa norma PN-88/B Stolarka budowlana. Okna i drzwi. Wymagania i badania techniczne przy odbiorze. Sprawdzeniu podlega: zgodność z dokumentacją techniczną, rodzaj zastosowanych materiałów, prawidłowość montaŝu, poziom zamontowanej stolarki, 9. SPOSOBY ROZLICZENIA ROBÓT Ogólne zasady płatności podają ST Wymagania ogólne. Płatność naleŝy przyjmować na podstawie jednostek obmiarowych podanych w pkt. 7 zgodnie z obmiarem po odbiorze robót i oceną jakości robót, w oparciu o wyniki pomiarów. 1. Cena jednostkowa osadzenia 1,0 m 2 stolarki i ślusarki okiennej i drzwiowej w tym świetlików, wrót, ościeŝnic i witryn obejmuje: prace przygotowawcze, badania laboratoryjne materiałów, zakup i dostarczenie materiałów, dostarczenie sprzętu i urządzeń oraz ich składowanie, przygotowanie podłoŝa, prace zasadnicze osadzenie okien do dachów łaskich wraz z kołnierzami, wywóz z terenu budowy materiałów zbędnych, wykonanie określonych w postanowieniach Kontraktu badań, pomiarów, i sprawdzeń robót, uporządkowanie placu budowy po robotach. 10. DOKUMENTY ODNIESIENIA Normy PN-88/B-10085/Az3:2001 PN-B-05000:1996 PN-B :1996 PN-B-91000:1996 Stolarka budowlana. Okna i drzwi. Wymagania i badania. Okna i drzwi. Pakowanie, przechowywanie, transport. Okucia budowlane Stolarka budowlana. Okna i drzwi. Terminologia str. nr 6

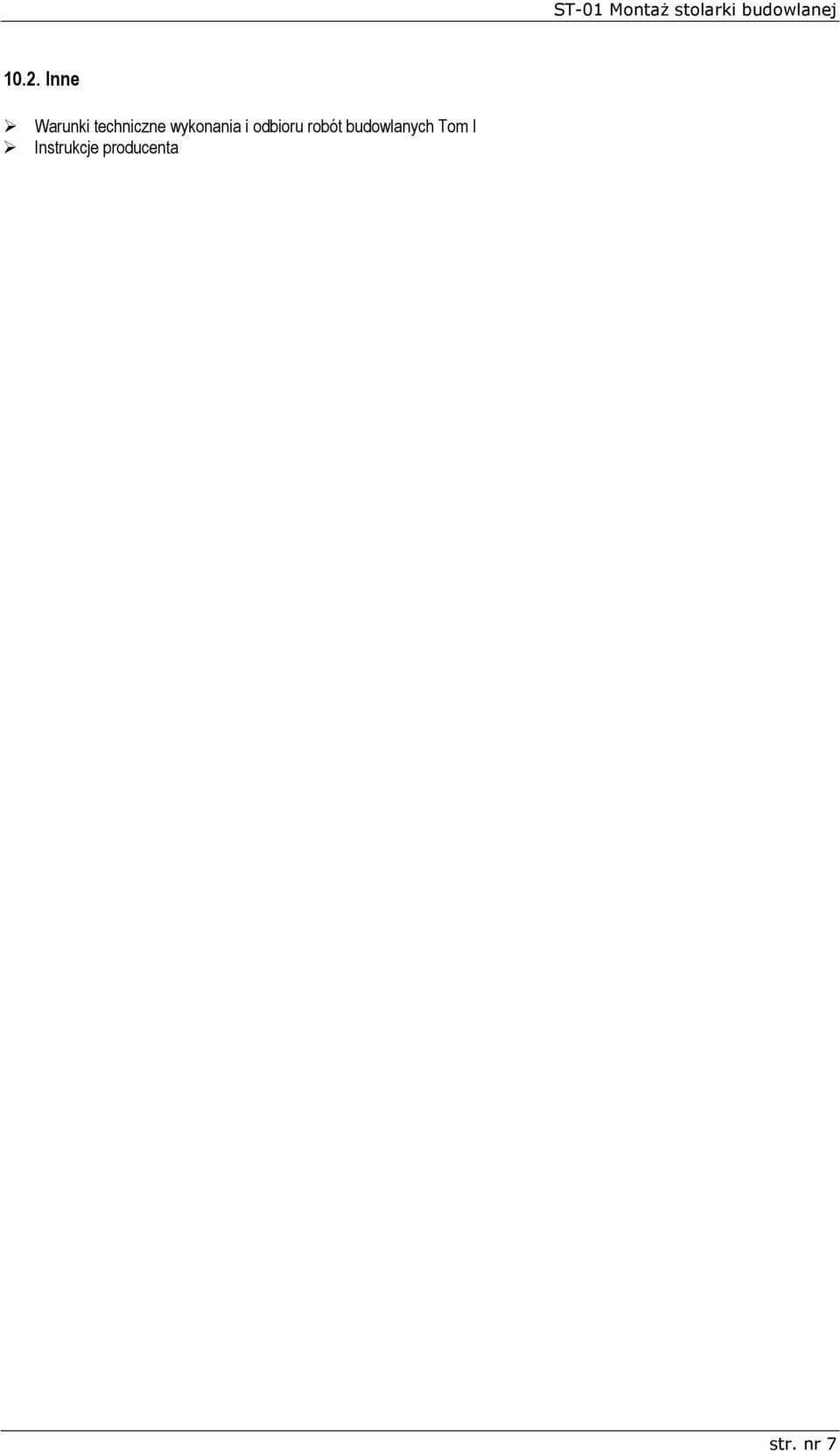

8 10.2. Inne Warunki techniczne wykonania i odbioru robót budowlanych Tom I Instrukcje producenta str. nr 7
