2 V KOMPLEKSOWE WYPOSAŻENIE STANOWISK SPAWALNICZYCH Va ZABUDOWA STANOWISK SPAWALNICZYCH Vb URZĄDZENIA FILTROWENTYLACYJNE Vc TECHNIKA ZAMOCOWAŃ Vd SYSTEMY TRANSPORTU BLISKIEGO V-1

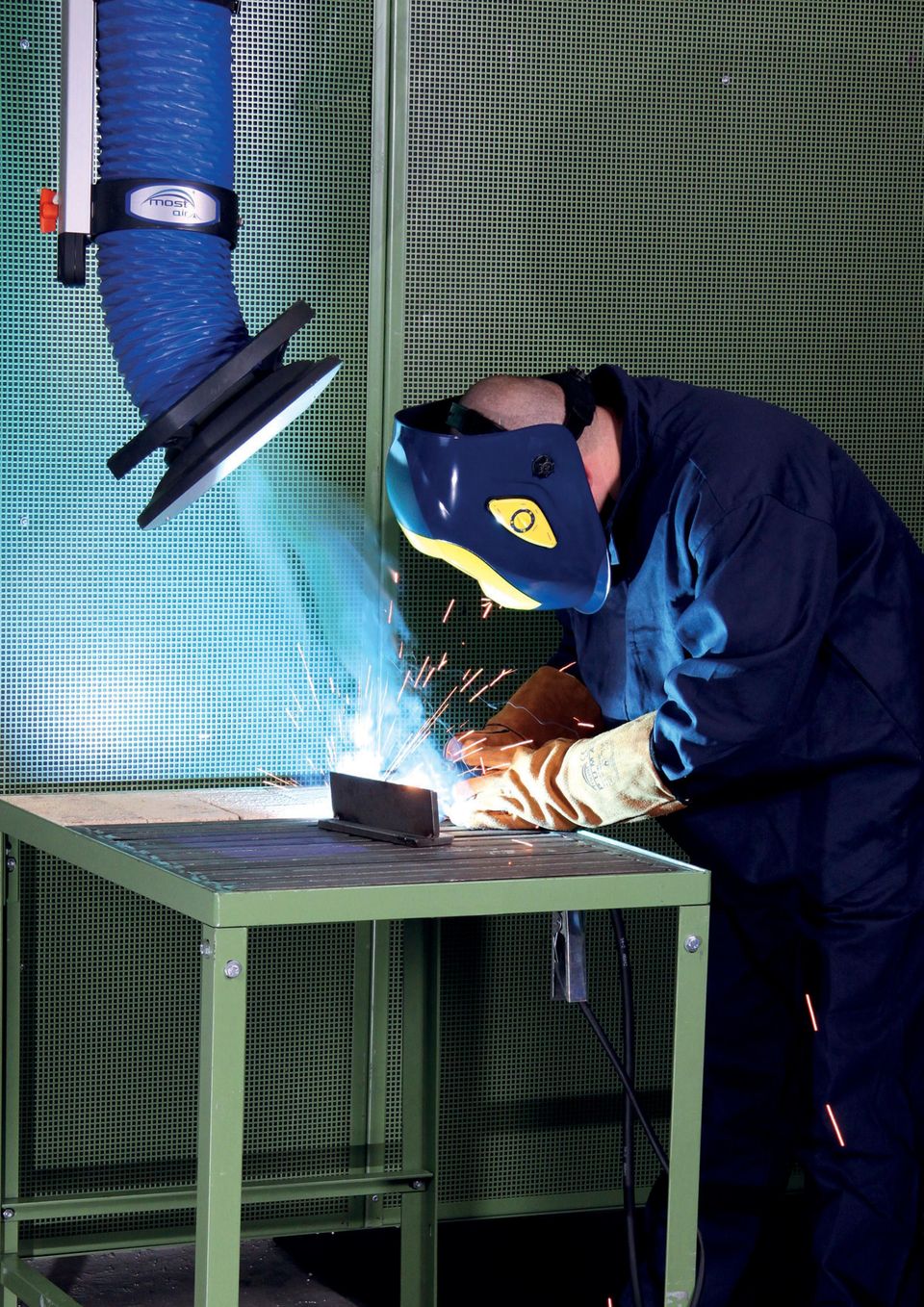

3 Wstęp Wramach naszych usług oferujemy doradztwo, projektowanie, dostawę i montaż elementów do kompleksowego wyposażenia stanowisk spawalniczych. Na profesjonalne stanowisko spawalnicze składają się: elementy zabudowy stanowisk spawalniczych (kurtyny i lamele spawalnicze, ekrany spawalnicze, szyby ochronne, ścianki dźwiękochłonne, stołki i stoły spawalnicze, wykładziny spawalnicze, materiały żaroodporne, namioty i parasole spawalnicze), urządzenia filtrowentylacyjne (ramiona odciągowe, mobilne i stacjonarne urządzenia filtracyjne, systemy filtrowentylacyjne) technika zamocowań (zaciski mocujące ręczne i pneumatyczne, stoły montażowo - spawalnicze i magnetyczne uchwyty montażowe) systemy transportu bliskiego (zawiesia i punkty zaczepowe, uchwyty transportowe, wciągniki, podnośniki, żurawie i suwnice). W pierwszej części rozdziału przedstawione zostały elementy do montażu i wyposażenia stanowisk spawalniczych. Elementy zabudowy stanowisk spawalniczych muszą spełniać wymagania określone w Rozporządzeniu Ministra Gospodarki z 27 kwietnia 2000 r. w sprawie bezpieczeństwa i higieny pracy przy pracach spawalniczych (DzU z 2000 r., nr 40, poz. 470), mówiące że: 6. Ścianki lub parawany kabiny spawalniczej powinny być wykonane z materiału niepalnego lub trudno zapalnego, tłumiącego szkodliwe promieniowanie optyczne. Powinny one mieć wysokość co najmniej 2 m, z zachowaniem przy podłodze szczeliny wentylacyjnej Podłoga w spawalni i na stanowisku spawalniczym powinna być wykonana z materiałów niepalnych Stałe stanowisko spawalnicze powinno być wyposażone w stół spawalniczy i (lub) odpowiednie oprzyrządowanie, umożliwiające bezpieczne wykonanie prac spawalniczych Stanowisko spawalnicze zlokalizowane na otwartej przestrzeni powinno być zabezpieczone przed działaniem czynników atmosferycznych, a jego otoczenie chronione przed promieniowaniem łuku elektrycznego lub płomienia. Oferowane przez RYWAL-RHC kurtyny, lamele, ekrany spawalnicze i dźwiękochłonne oraz koce spawalnicze, spełniają obowiązujące normy polskie i europejskie, w tym PN-EN W drugiej części rozdziału prezentujemy urządzenia filtrowentylacyjne. Konieczność i celowość stosowania na stanowiskach spawalniczych systemów odciągania i filtrowania dymów spawalniczych spowodowana jest czynnikami: formalno-prawnymi, techniczno-ekonomicznym. Zgodnie z Rozporządzeniem Ministra Gospodarki z 27 kwietnia 2000 r. w sprawie bezpieczeństwa i higieny pracy przy pracach spawalniczych (DzU z 2000 r., nr 40, poz. 470), które postanawia w paragrafach: 8.1. Pomieszczenia spawalni powinny być wyposażone w wentylację zapewniającą skuteczne usuwanie zanieczyszczeń szkodliwych dla zdrowia. 9. Stałe stanowisko spawalnicze, na którym istnieje możliwość emisji szkodliwych pyłów i gazów, pracodawca powinien wyposażyć w instalację wentylacji stanowiskowej Stosowanie w spawalni stacjonarnych urządzeń do podgrzewania przedmiotów przed lub po poddaniu ich procesom spawalniczym jest dopuszczalne pod warunkiem, że urządzenia te będą wyposażone w wentylację miejscową. Dopuszczalną ilość pyłów spawalniczych, które mogą być emitowane do atmosfery określają odrębne przepisy oraz polskie i europejskie normy. Niedopuszczalne jest odciąganie zanieczyszczeń z rejonu spawania i wydmuchiwanie kilka metrów dalej, dlatego też urządzenia wentylacyjne muszą być wyposażone w sprawnie działające systemy filtrujące. Czynniki techniczno-ekonomiczne uzasadniające celowość montowania i stosowania filtrowentylacji przy pracach spawalniczych są następujące: wyższa wydajność spawaczy pracujących w czystej atmosferze; zmniejszenie zanieczyszczenia środowiska; lepsze warunki pracy maszyn i urządzeń; stabilne parametry techniczno-ruchowe. Rozpatrując aspekty ekonomiczne związane z zainstalowaniem systemów filtrowentylacji należy uwzględnić następujące czynniki: zmniejszenie przestojów wynikających z chorób zawodowych spawaczy (żelazica, pylica, krzemica, itp.); konieczność rotacji i przesunięć spawaczy do prac niespawalniczych (na okres kilku miesięcy) po kilku latach intensywnej pracy, ze względu na osłabienie wynikające z chorób zawodowych; koszty szkolenia i doskonalenia spawaczy związane z koniecznością uzupełnienia stanu osobowego, a wynikające z wcześniejszej utraty zdolności produkcyjnych i zdrowia pracowników zatrudnionych w uciążliwych warunkach (należy tu podkreślić, że spawacz osiąga pełne kwalifikacje zawodowe kilka lat po rozpoczęciu szkolenia); zwiększone koszty eksploatacyjne maszyn i urządzeń wynikające z częstych napraw i serwisowania zanieczyszczonych urządzeń. Część trzecia opisuje elementy do mocowania detali w czasie procesów produkcyjnych, a przede wszystkim w czasie spawania. Część czwarta poświęcona została urządzeniom służącym do przemieszczania przedmiotów w halach produkcyjnych, w tym na stanowiskach spawalniczych. V-2 RYWAL-RHC - Wszelkie prawa zastrzeżone

4 Va ZABUDOWA STANOWISK SPAWALNICZYCH SPIS TREŚCI 1. Va Kurtyny i lamele spawalnicze Va Ekrany spawalnicze Va Szyby ochronne Va Ścianki dźwiękochłonne Va Kabiny szlifierskie Va-8 2. Stoły i stołki warsztatowe Va-9 3. Wykładziny egronomiczne Va Materiały żaroodporne Va Namioty i parasole spawalnicze Va-16 Va-1

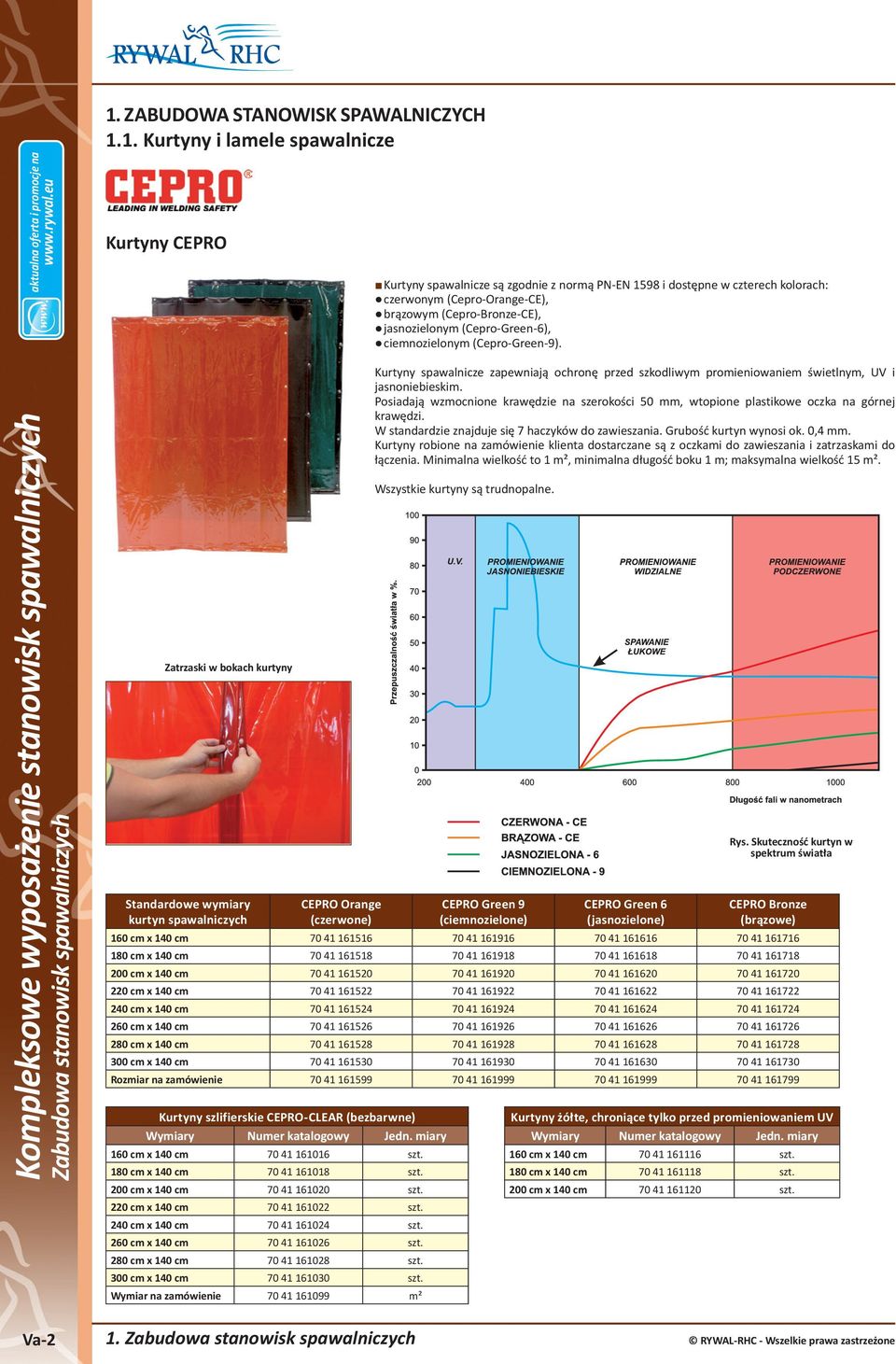

5 1. ZABUDOWA STANOWISK SPAWALNICZYCH 1.1. Kurtyny i lamele spawalnicze Kurtyny CEPRO Zatrzaski w bokach kurtyny Standardowe wymiary kurtyn spawalniczych CEPRO Orange (czerwone) Kurtyny spawalnicze są zgodnie z normą PN-EN 1598 i dostępne w czterech kolorach: czerwonym (Cepro-Orange-CE), brązowym (Cepro-Bronze-CE), jasnozielonym (Cepro-Green-6), ciemnozielonym (Cepro-Green-9). Kurtyny spawalnicze zapewniają ochronę przed szkodliwym promieniowaniem świetlnym, UV i jasnoniebieskim. Posiadają wzmocnione krawędzie na szerokości 50 mm, wtopione plastikowe oczka na górnej krawędzi. W standardzie znajduje się 7 haczyków do zawieszania. Grubość kurtyn wynosi ok. 0,4 mm. Kurtyny robione na zamówienie klienta dostarczane są z oczkami do zawieszania i zatrzaskami do łączenia. Minimalna wielkość to 1 m², minimalna długość boku 1 m; maksymalna wielkość 15 m². Wszystkie kurtyny są trudnopalne. CEPRO Green 9 (ciemnozielone) CEPRO Green 6 (jasnozielone) CEPRO Bronze (brązowe) 160 cm x 140 cm cm x 140 cm cm x 140 cm cm x 140 cm cm x 140 cm cm x 140 cm cm x 140 cm cm x 140 cm Rozmiar na zamówienie Kurtyny szlifierskie CEPRO-CLEAR (bezbarwne) Wymiary Numer katalogowy Jedn. miary 160 cm x 140 cm szt. 180 cm x 140 cm szt. 200 cm x 140 cm szt. 220 cm x 140 cm szt. 240 cm x 140 cm szt. 260 cm x 140 cm szt. 280 cm x 140 cm szt. 300 cm x 140 cm szt. Wymiar na zamówienie m² Rys. Skuteczność kurtyn w spektrum światła Kurtyny żółte, chroniące tylko przed promieniowaniem UV Wymiary Numer katalogowy Jedn. miary 160 cm x 140 cm szt. 180 cm x 140 cm szt. 200 cm x 140 cm szt. Va-2 1. RYWAL-RHC - Wszelkie prawa zastrzeżone

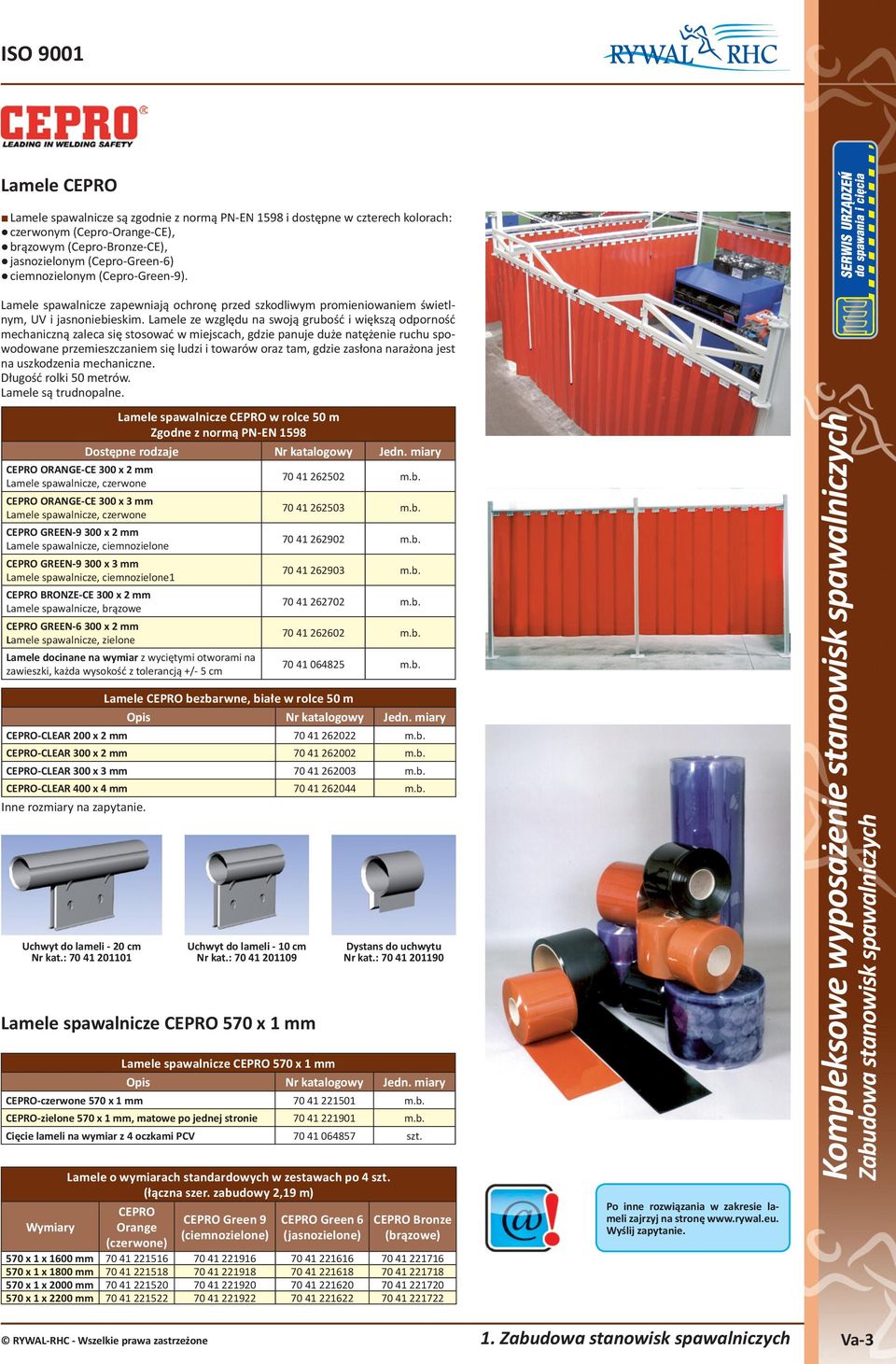

6 ISO 9001 Lamele CEPRO Lamele spawalnicze są zgodnie z normą PN-EN 1598 i dostępne w czterech kolorach: czerwonym (Cepro-Orange-CE), brązowym (Cepro-Bronze-CE), jasnozielonym (Cepro-Green-6) ciemnozielonym (Cepro-Green-9). Lamele spawalnicze zapewniają ochronę przed szkodliwym promieniowaniem świetlnym, UV i jasnoniebieskim. Lamele ze względu na swoją grubość i większą odporność mechaniczną zaleca się stosować w miejscach, gdzie panuje duże natężenie ruchu spowodowane przemieszczaniem się ludzi i towarów oraz tam, gdzie zasłona narażona jest na uszkodzenia mechaniczne. Długość rolki 50 metrów. Lamele są trudnopalne. CEPRO ORANGE-CE 300 x 2 mm Lamele spawalnicze, czerwone CEPRO ORANGE-CE 300 x 3 mm Lamele spawalnicze, czerwone Lamele spawalnicze CEPRO w rolce 50 m Zgodne z normą PN-EN 1598 Dostępne rodzaje Nr katalogowy Jedn. miary CEPRO GREEN x 2 mm Lamele spawalnicze, ciemnozielone CEPRO GREEN x 3 mm Lamele spawalnicze, ciemnozielone1 CEPRO BRONZE-CE 300 x 2 mm Lamele spawalnicze, brązowe CEPRO GREEN x 2 mm Lamele spawalnicze, zielone Lamele docinane na wymiar z wyciętymi otworami na zawieszki, każda wysokość z tolerancją +/- 5 cm m.b m.b m.b m.b m.b m.b m.b. Lamele spawalnicze CEPRO 570 x 1 mm Opis Nr katalogowy Jedn. miary CEPRO-czerwone 570 x 1 mm m.b. CEPRO-zielone 570 x 1 mm, matowe po jednej stronie m.b. Cięcie lameli na wymiar z 4 oczkami PCV szt. Wymiary Lamele CEPRO bezbarwne, białe w rolce 50 m Opis Nr katalogowy Jedn. miary CEPRO-CLEAR 200 x 2 mm m.b. CEPRO-CLEAR 300 x 2 mm m.b. CEPRO-CLEAR 300 x 3 mm m.b. CEPRO-CLEAR 400 x 4 mm m.b. Inne rozmiary na zapytanie. Uchwyt do lameli - 20 cm Nr kat.: Lamele o wymiarach standardowych w zestawach po 4 szt. (łączna szer. zabudowy 2,19 m) CEPRO Orange (czerwone) Uchwyt do lameli - 10 cm Nr kat.: Lamele spawalnicze CEPRO 570 x 1 mm CEPRO Green 9 (ciemnozielone) CEPRO Green 6 (jasnozielone) Dystans do uchwytu Nr kat.: CEPRO Bronze (brązowe) 570 x 1 x 1600 mm x 1 x 1800 mm x 1 x 2000 mm x 1 x 2200 mm Po inne rozwiązania w zakresie lameli zajrzyj na stronę Wyślij zapytanie. RYWAL-RHC - Wszelkie prawa zastrzeżone 1. Va-3

7 1.2. Ekrany spawalnicze Ekrany spawalnicze mogą być wykorzystane do szybkiego ogrodzenia stanowiska spawalniczego. W ofercie firmy CEPRO znajdują się cztery typy ekranów spawalniczych: Cepro-Robusto, Cepro-Omnium, Cepro-Sprint i Cepro-Gazelle. Różnią się one rodzajem stelaża i zastosowaniem. Ekrany spawalnicze CEPRO Robusto ROBUSTO to seria stabilnych ekranów wykonanych z profili prostokątnych 50x30x2 mm i okrągłych 35x2,5 mm, zabezpieczonych epoksydową powłoką proszkową w kolorze szarym zgodnym z RAL Ekrany te zaleca się stosować w miejscach o dużym natężeniu prac spawalniczych i szlifierskich. Można je wyposażyć w kurtyny, lamele, materiał żaroodporny Atlas lub kurtyny dźwiękochłonne. Ekran o wymiarach 210x210 cm wyposażony jest w 4 obrotowe koła z tego 2 z hamulcem. ROBUSTO dostępne są również w wersji z 2 uchylnymi ramionami o dł. 70 lub 110 cm każde. Ramiona mogą obracać się o 340. Dzięki łącznikom o dł. 170 cm (nr kat ) lub 210 cm (nr kat ) ekrany można łączyć w dłuższe ciągi. Po inne rozwiązania w zakresie ekranów zajrzyj na stronę Wyślij zapytanie. CEPRO-ROBUSTO Opis Nr katalogowy* Nr katalogowy** Nr katalogowy*** Jedn. miary Ekran zaopatrzony w kurtynę CEPRO-ORANGE-CE szt. Ekran zaopatrzony w kurtynę CEPRO-GREEN szt. Ekran zaopatrzony w kurtynę CEPRO-BRONZE-CE szt. Ekran zaopatrzony w kurtynę CEPRO-GREEN szt. Ekran zaopatrzony w kurtynę CEPRO-CLEAR szt. Ekran zaopatrzony w lamele CEPRO-ORANGE-CE szt. Ekran zaopatrzony w lamele CEPRO-GREEN szt. Ekran zaopatrzony w lamele CEPRO-BRONZE-CE szt. Ekran zaopatrzony w lamele CEPRO-GREEN szt. Ekran zaopatrzony w lamele CEPRO-CLEAR szt. Ekran zaopatrzony w materiał żaroodporny CEPRO-Atlas szt. Ekran zaopatrzony w kurtynę dźwiękochłonną CEPRO-Sonic szt. * Pojedyncze ekrany spawalnicze na kółkach (wys mm x szer mm) ** Potrójne ekrany spawalnicze na kółkach (wys mm x szer mm) *** Potrójne ekrany spawalnicze na kółkach (wys mm x szer mm) Va-4 1. RYWAL-RHC - Wszelkie prawa zastrzeżone

8 ISO 9001 Ekrany spawalnicze CEPRO Omnium OMNIUM to ekrany wykonane z profili kwadratowych 40x30x2 mm i okrągłych 30x2 mm pokrytych epoksydową powłoką proszkową w kolorze szarym zgodnym z RAL 7035, świetnie nadające się do wykorzystania na każdym stanowisku spawalniczym i szlifierskim. Dzięki dodatkowym ekranom dostawianym można stworzyć większą zabudowę np. całego stanowiska spawalniczego. Szerokość ekranu Omnium wynosi 215 cm a wysokość 200 cm. Ekran dostępny jest również z ramionami uchylnymi o dł. 80 lub 110 cm każde. Ekrany mogą być wyposażone w kurtyny lub lamele. Opis Nr katalogowy* CEPRO-OMNIUM Nr katalogowy** Nr katalogowy*** Nr katalogowy**** Ekran wyposażony w kurtyny CEPRO-ORANGE-CE szt. Ekran wyposażony w kurtyny CEPRO-GREEN szt. Ekran wyposażony w kurtyny CEPRO-BRONZE-CE szt. Ekran wyposażony w kurtyny CEPRO-GREEN szt. Ekran wyposażony w lamele CEPRO-ORANGE-CE szt. Ekran wyposażony w lamele CEPRO-GREEN szt. Ekran wyposażony w lamele CEPRO-BRONZE-CE szt. Ekran wyposażony w lamele CEPRO-GREEN szt. Ekran wyposażony w lamele 570 x 1 mm CEPRO-ORANGE-CE szt. Ekran wyposażony w lamele 570 x 1 mm CEPRO-GREEN szt. Ekran wyposażony w lamele 570 x 1 mm CEPRO-BRONZE-CE szt. Ekran wyposażony w lamele 570 x 1 mm CEPRO-GREEN szt. * Pojedynczy ekran spawalniczy na kółkach (wys mm x szer mm) ** Ekran dostawiany, na kółkach (szer mm) *** Potrójne ekrany spawalnicze na kółkach (wys mm x szer mm) **** Potrójne ekrany spawalnicze na kółkach (wys mm x szer mm) Jedn. miary RYWAL-RHC - Wszelkie prawa zastrzeżone 1. Va-5

9 Ekrany spawalnicze CEPRO Sprint SPRINT to ekrany wykonane z profili kwadratowych 30x30x2 mm i okrągłych 22x1 mm pokrytych epoksydową powłoką proszkową w kolorze czerwonym zgodnym z RAL 3020, świetnie nadające się do wykorzystania na każdym stanowisku spawalniczym i szlifierskim. Szerokość i wysokość ekranu Sprint wynosi 200 cm. Ekrany mogą być wyposażone w kurtyny lub lamele. Opis CEPRO-SPRINT Nr katalogowy Ekran wyposażony w kurtynę CEPRO-Orange-CE Ekran wyposażony w kurtynę CEPRO-Green Ekran wyposażony w kurtynę CEPRO-Bronze-CE Ekran wyposażony w kurtynę CEPRO-Green Ekran wyposażony w lamele CEPRO-Orange-CE Ekran wyposażony w lamele CEPRO-Green Ekran wyposażony w lamele CEPRO-Bronze-CE Ekran wyposażony w lamele CEPRO-Green Ekrany spawalnicze CEPRO Gazelle Ekrany spawalnicze CEPRO-GAZELLE to praktyczne rozwiązanie dla małych warsztatów. Ekran wykonany jest z galwanizowanych rurek 1/2 calowych, dzięki czemu jest wyjątkowo lekki (6 kg) i bardzo łatwy do przemieszczania. Ekrany Gazelle mogą być dostarczone w każdym z 4 kolorów. Dostępne modele: - ekran o wysokości 200 cm i szerokości 140 lub 200 cm, spakowany jest w karton o długości 120 cm. Ekran brązowy Opis CEPRO-GAZELLE 200 x 140 cm 200 x 200 cm Jedn. Nr katalogowy Nr katalogowy miary Gazelle wyposażone w kurtyny CEPRO-Orange-CE szt. Gazelle wyposażone w kurtyny CEPRO-Green szt. Gazelle wyposażone w kurtyny CEPRO-Bronze-CE szt. Gazelle wyposażone w kurtyny CEPRO-Green szt. Opis Wymienne kurtyny dla ekranów GAZELLE 170 x 200 cm 170 x 140 cm Jedn. Nr katalogowy Nr katalogowy miary Kurtyna wymienna CEPRO-Orange-CE szt. Kurtyna wymienna CEPRO-Green szt. Kurtyna wymienna CEPRO-Bronze-CE szt. Kurtyna wymienna CEPRO-Green szt. Ekran czerwony Va-6 1. RYWAL-RHC - Wszelkie prawa zastrzeżone

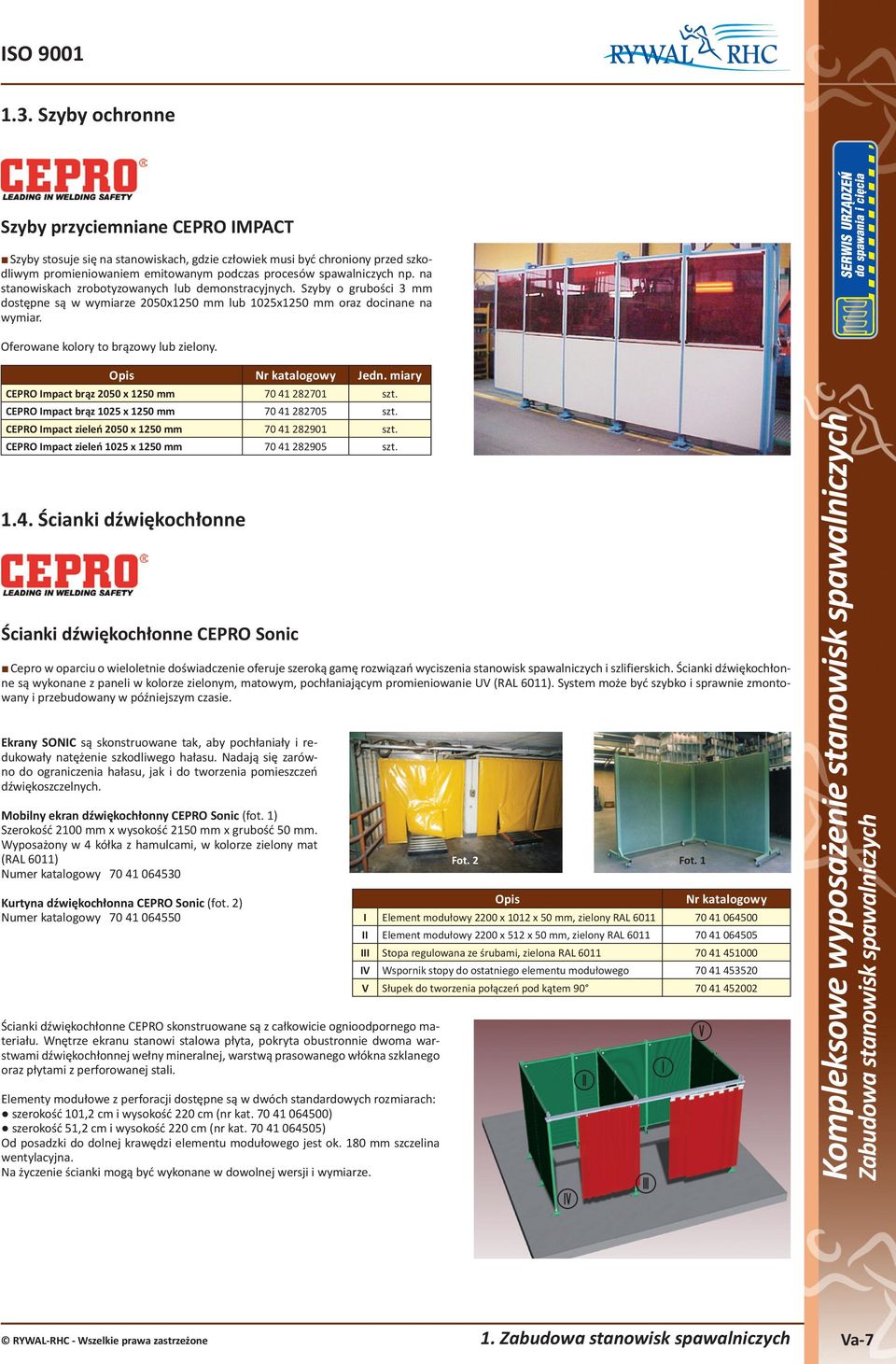

10 ISO Szyby ochronne Szyby przyciemniane CEPRO IMPACT Szyby stosuje się na stanowiskach, gdzie człowiek musi być chroniony przed szkodliwym promieniowaniem emitowanym podczas procesów spawalniczych np. na stanowiskach zrobotyzowanych lub demonstracyjnych. Szyby o grubości 3 mm dostępne są w wymiarze 2050x1250 mm lub 1025x1250 mm oraz docinane na wymiar. Oferowane kolory to brązowy lub zielony. Opis Nr katalogowy Jedn. miary CEPRO Impact brąz 2050 x 1250 mm szt. CEPRO Impact brąz 1025 x 1250 mm szt. CEPRO Impact zieleń 2050 x 1250 mm szt. CEPRO Impact zieleń 1025 x 1250 mm szt Ścianki dźwiękochłonne Ścianki dźwiękochłonne CEPRO Sonic Cepro w oparciu o wieloletnie doświadczenie oferuje szeroką gamę rozwiązań wyciszenia stanowisk spawalniczych i szlifierskich. Ścianki dźwiękochłonne są wykonane z paneli w kolorze zielonym, matowym, pochłaniającym promieniowanie UV (RAL 6011). System może być szybko i sprawnie zmontowany i przebudowany w późniejszym czasie. Ekrany SONIC są skonstruowane tak, aby pochłaniały i redukowały natężenie szkodliwego hałasu. Nadają się zarówno do ograniczenia hałasu, jak i do tworzenia pomieszczeń dźwiękoszczelnych. Mobilny ekran dźwiękochłonny CEPRO Sonic (fot. 1) Szerokość 2100 mm x wysokość 2150 mm x grubość 50 mm. Wyposażony w 4 kółka z hamulcami, w kolorze zielony mat (RAL 6011) Numer katalogowy Kurtyna dźwiękochłonna CEPRO Sonic (fot. 2) Numer katalogowy Ścianki dźwiękochłonne CEPRO skonstruowane są z całkowicie ognioodpornego materiału. Wnętrze ekranu stanowi stalowa płyta, pokryta obustronnie dwoma warstwami dźwiękochłonnej wełny mineralnej, warstwą prasowanego włókna szklanego oraz płytami z perforowanej stali. Elementy modułowe z perforacji dostępne są w dwóch standardowych rozmiarach: szerokość 101,2 cm i wysokość 220 cm (nr kat ) szerokość 51,2 cm i wysokość 220 cm (nr kat ) Od posadzki do dolnej krawędzi elementu modułowego jest ok. 180 mm szczelina wentylacyjna. Na życzenie ścianki mogą być wykonane w dowolnej wersji i wymiarze. Fot. 2 Opis Fot. 1 Nr katalogowy I Element modułowy 2200 x 1012 x 50 mm, zielony RAL II Element modułowy 2200 x 512 x 50 mm, zielony RAL III Stopa regulowana ze śrubami, zielona RAL IV Wspornik stopy do ostatniego elementu modułowego V Słupek do tworzenia połączeń pod kątem RYWAL-RHC - Wszelkie prawa zastrzeżone 1. Va-7

11 1.5. Kabiny szlifierskie Kabina szlifierska CEPRO Specjalnie skonstruowane dźwiękochłonne kabiny szlifierskie przeznaczone są do szczególnie intensywnych prac szlifierskich. Kabiny posiadają właściwości dźwiękochłonne i izolują miejsce generowania hałasu od reszty hali produkcyjnej. Kabiny zabezpieczają również przed rozprzestrzenianiem się pyłu na inne stanowiska pracy na hali. Kabiny mogą być wyposażone, w zależności od potrzeb klienta, w okna doświetlające miejsce pracy i w drzwi anty-panic. Opis Nr katalogowy Kabina szlifierska SONIC 200 x 300 x 250 cm Kabina szlifierska SONIC 200 x 200 x 250 cm Inne rozmiary i wersje na zapytanie. Po inne rozwiązania w zakresie kabin zajrzyj na stronę Wyślij zapytanie. Kabina standardowa Kabina wykonana na zamówienie Va-8 1. RYWAL-RHC - Wszelkie prawa zastrzeżone

12 ISO STOŁY I STOŁKI WARSZTATOWE Stołki warsztatowe Stołki warsztatowe z regulacją wysokości za pomocą podnośnika pneumatycznego, przystosowane do użytkowania w najtrudniejszych warunkach. Trwałe, stabilne, łatwe do utrzymania w czystości. Stołki z atestem na trudnopalność. Model WORKER PULSAR WOOD X WEREK TULIP X Masa 7,40 kg 5,60 kg 8,10 kg 8,80 kg Wysokość siedziska 54,5-80 cm cm 40-53,5 cm 43-55,5 cm Wysokość całkowita 54,5-80 cm cm 77-90,5 cm 80-99,5 cm Średnica podstawy 64,5 cm 70 cm 65 cm 70 cm Szerokość siedziska 35 cm 40,5 cm 46 cm Głębokość siedziska 34 cm 40,5 cm cm Wysokość oparcia 37 cm cm Średnica siedziska 38 cm Siedzisko i oparcie poliuretan sklejka bukowa sklejka bukowa poliuretan Podstawa poliamid metalowa, lakierowana metalowa, lakierowana metalowa, lakierowana Gwarancja 2 lata 2 lata 2 lata 2 lata Atest na trudnopalność NIE NIE NIE TAK Numer katalogowy Stoły warsztatowe WORKER PULSAR WEREK TULIP X Stoły warsztatowe wykonane są z kątownika 40x40 mm i pomalowane proszkowo na kolor zielony zgodny z RAL Blat może być wyposażony w ruszt i/lub cegłę szamotową. Dodatkowe wyposażenie stanowi uchwyt wspornikowy. Stół dostarczany jest w częściach z instrukcją montażu. Stoły warsztatowe Wymiary Stół z rusztem i cegłą szamotową Nr katalogowy Szer. 630 mm x dł. 850 mm x wys. 800 mm Szer. 630 mm x dł mm x wys. 800 mm Stół z rusztem Szer. 630 mm x dł. 600 mm x wys. 800 mm Szer. 630 mm x dł. 850 mm x wys. 800 mm Szer. 630 mm x dł mm x wys. 800 mm Stół z blachą Szer. 630 mm x dł. 600 mm x wys. 800 mm Szer. 630 mm x dł. 850 mm x wys. 800 mm Szer. 630 mm x dł mm x wys. 800 mm Uchwyt wspornikowy RYWAL-RHC - Wszelkie prawa zastrzeżone 2. Stoły i stołki warsztatowe Va-9

13 3. WYKŁADZINY EGRONOMICZNE Wykładzina ergonomiczna VITALITY VITALITY dostępny jest w kilku rozmiarach i konfiguracjach dla zapewnienia spójnego wyglądu Twojego zakładu na wszystkich obszarach pracy. VITALITY jest najlepszą wykładziną pod względem komfortu użytkowania i konstrukcji: Wytworzona jest w 100% z poliuretanu Odporna na intensywne użytkowanie Zapewnia uczucie komfortu dla stojących na niej jak i przechodzących 16 mm grubości zapewnia długą żywotność wykładziny Gwarancja 8 lat Wykładzina ergonomiczna dla nietypowych obszarów lub wejść Elementy 0,91x0,91 m, które łączy się ze wszystkich stron w celu stworzenia większych obszarów wykładziny Możliwość dostosowania do różnych kształtów lub konfiguracji podłogi 50 mm skosy na obrzeżach zwiększają bezpieczeństwo i ułatwiają transport kołowy + przykładowa konfiguracja Wykładzina ergonomiczna dla długich przejść Rozmiary 0,61x1,52 m i 0,91x1,52 m dla tworzenia długich przejść Wykładziny dostarczane są jako gotowe moduły, skracając czas montażu Skosy wzdłuż krawędzi wykładziny Rozmiar Grubość Opis Nr producenta J. m. 910 x 910 mm 16 mm wykładzina czarna x3x3BK szt. 50 x 990 mm 16 mm element żeński, żółty x2x39FYL szt. 50 x 990 mm 16 mm element męski, żółty x2x39MYL szt. 50 x 990 mm 16 mm element żeński, czarny x2x39FBK szt. 50 x 990 mm 16 mm element męski, czarny x2x39MBK szt. Elementskrajny z połączeniem żeńskim Rozmiar Grubość Opis Nr producenta J. m. 0,61 x 1,52 m 16 mm element centralny x2x5CBK szt. 0,61 x 1,52 m 16 mm element kończący, żeński x2x5EFBK szt. 0,61 x 1,52 m 16 mm element kończący, męski x2x5EMBK szt. 0,91 x 1,52 m 16 mm element centralny x3x5CBK szt. 0,91 x 1,52 m 16 mm element kończący, żeński x3x5EFBK szt. 0,91 x 1,52 m 16 mm element kończący, męski x3x5EMBK szt. Elementcentralny Elementskrajny z połączeniem męskim Wykładzina dla pojedynczego stanowiska Wykładziny o wymiarach 0,61x1,52 m, 0,61x0,91 m i 0,91x1,52 m tworzą spójny i porządny wygląd obszaru produkcyjnego. Wykładziny jednoczęściowe posiadają identyczną powierzchnię jak wieloelementowe Obrzeża ze skosem podnoszącym bezpieczeństwo i ułatwiającym transport kołowy Rozmiar Grubość Opis Nr producenta J. m. 0,61 x 0,91 m 16 mm wykładzina pojedyncza, czarna x2x3BK szt. 0,61 x 1,52 m 16 mm wykładzina pojedyncza, czarna x2x5BK szt. 0,91 x 1,52 m 16 mm wykładzina pojedyncza, czarna x3x5BK szt. Va Wykładziny egronomiczne RYWAL-RHC - Wszelkie prawa zastrzeżone

14 ISO 9001 Wykładziny ERGODECK ErgoDeck tworzy wygodną i ergonomiczną wykładzinę. Elementy o wymiarze 457x457 mm posiadają trwałe i wygodne w montażu łączenia, dzięki którym wykładzinę można łatwo przenieść i zmienić jej ułożenie np. przy zmianie stanowiska pracy. Wyjątkowa konstrukcja wykładziny zapewnia komfort wszystkim pracownikom; zarówno stojącym w jednym miejscu jak i przemieszczającym się pomiędzy stanowiskami. Wykładzina odporna jest na intensywne użytkowanie! Skosy o szerokości 152 mm zapewniają bezpieczeństwo poruszającym się po wykładzinie a otwory umożliwiają jej montaż do posadzki za pomocą kołków. Wykładzina o grubości 22 mm dostępna jest w wersji pełnej jak i otwartej w dwóch rodzajach komfortu: GP do intensywnego użytku ludzi i transportu kołowego Comfort dla większego komfortu użytkowników Elementy z PCV w 100% bez silikonu zapewniają maksymalną trwałość. Opcjonalna powierzchnia GRIT SHIELD zapewnia maksymalną antypoślizgowość. płytka 457 x 457 mm posiada ze wszystkich stron bezpieczne złącze LockSafe dostępne z fakturą posypki GP otwarta Comfort otwarta GP pełna 2 mm poprzeczki antypoślizgowe trójstopniowe otwory do stałego montażu wykładziny Comfort pełna Wzór ErgoDeck Otwarta: do stosowania w środowisku mokrym. Pełna: do stosowania na powierzchniach suchych dla łatwego utrzymania czystości. Mata spawalnicza WELDSAFE Znacznie zmniejsza zmęczenie podczas pracy na stanowisku spawalniczym. Odporna na gorące odpryski i iskry. Gruba zewnętrzna warstwa gumy posiada odporność do temperatury ponad 260 C. Super odporna gąbka Nitricell na bazie kompozytu kauczuku nitrylowego oferuje optymalny komfort. Wszystkie krawędzie są fazowane. Rozmiar Grubość Kolor Nr producenta UOM 0,61 x 0,91 m 14 mm czarny x2x3BK EA 0,91 x 1,52 m 14 mm czarny x2x5BK EA 0,61 x 22,86 m 14 mm czarny x2x75BK RL 0,91 x 22,86 m 14 mm czarny x3x75BK RL Ekstra Komfort Zastosowanie Powierzchnie Powierzchnie suche mokre Z Grit Shield Transport wózkami GP otwarta nr GP otwarta z Grit nr GP pełna nr GP pełna z Grit nr Comfort otwarta nr Comfort pełna nr Płytki Opis / kolor Nr producenta J. m. 457 x 457 mm GP otwarta, czarna x18x18BK-CS10 op x 457 mm GP otwarta w/grit, czarna x18x18BK-CS10 op x 457 mm GP pełna, czarna x18x18BK-CS10 op x 457 mm GP pełna w/grit, czarna x18x18BK-CS10 op x 457 mm Comfort otwarta, szara x18x18CH-CS10 op x 457 mm Comfort pełna, szara 566.7x18x18CH-CS10 op. 10 Krawędzie Opis / kolor Nr producenta J. m. 152 x 457 mm Skos, żółty x6x18YL-CS10 op x 381 x 381 mm Narożnik zewnętrzny, żółty x6x15x15YL-CS4 op x 457 mm Skos, czarny x6x18YL-CS10 op x 381 x 381 mm Narożnik zewnętrzny, czarny x6x15x15YL-CS4 op. 4 Gruboziarnista faktura chroni przed poślizgiem oraz wzmacnia odporność na iskry i gorące odpryski. RYWAL-RHC - Wszelkie prawa zastrzeżone 3. Wykładziny egronomiczne Va-11

15 Mata ergonomiczna DIAMOND-PLATE Czarna / Żółta (BYL) Najlepsza - SPONGECOTE Dobra - SMART Produkt Diamond-Plate SpongeCote Nr 415 SMART Diamond-Plate Nr 497 Opis Podkład Sprężystość Powierzchnia maty Krawędź Mata DIAMOND-PLATE Spongecote wyprzedza inne wykładziny piankowe. Wstępnie fazowane obrzeża zapewniają doskonałe przyleganie maty. Dodatkowo zwiększona powierzchnia gąbki o 25 mm zwiększa obszar wykładziny ergonomicznej o 20% w stosunku do konkurencji. Dwukrotnie lepsza sprężystość i trzykrotnie lepszy wygląd. Nitricell - wysokiej jakości guma nitrylowa sformowana w gąbkę, odporna na zgniatanie i o dużej trwałości. Najlepsza w swojej klasie. Utrzymuje swoją sprężystość i zapewnia długotrwałą satysfakcję użytkownikom. Poszerzenie o 25 mm podkładu pod matą na krawędziach zapewnia większą powierzchnię dla osób stojących. Fazowanie krawędzi podkładu ze wszystkich stron zapewnia bezpieczny ruch po macie Ekonomiczne i ekologiczne rozwiązanie dla wygody osób pracujących w pozycji stojącej. Komfort i sprężystość, która przewyższa tradycyjne podkłady gąbkowe. Przetworzona z uretanu pianka kompozytowa, o racjonalnej żywotności i w bardzo dobrej cenie. Dobra sprężystość, sprawdzona w wielu zastosowaniach komercyjnych jak i systemach podłogowych. Powierzchnia poszerzona o 50 do 76 mm na każdej krawędzi. Krawędzie podkładu nie są fazowane. Gwarancja 4 lata 1 rok Grubość Kolory Fazowana krawędź podkładu zapewnia płaską charakterystykę maty. Czarny (BK) lub czarny z żółtym obrzeżem (BYL). Mata Diamond-Plate z powierzchnią GritWorks jest dostępna w kolorze czarnym. Mata swobodnie opada na zakończeniu podkładu. Czarny (BK) lub czarny z żółtym obrzeżem (BYL). Raiting eko >80% odpadów przemysłowych >80% odpadów przemysłowych Personalizacja Dostosowanie długości, szerokości i kształtu Dostosowanie długości Części - Nr producenta Czarna (BK) 0,61 x 0,91 m (szt.) x2x x2x3 0,91 x 1,52 m (szt.) x3x x3x5 0,61 x 22,86 m (rolka) x2x x2x75 0,91 x 22,86 m (rolka) x3x x3x75 1,22 x 22,86 m (rolka) x4x75-14mm Maty o szerokości 0,61; 0,91 lub 1,22 są dostępne w długości do 22,86 m. Wszystkie rozmiary dostępne są w kolorze czarnym (BK) lub czarnym z żółtym obrzeżem (BYL). Kolory należy określić przy zamówieniu. 16mm Va Wykładziny egronomiczne RYWAL-RHC - Wszelkie prawa zastrzeżone

16 ISO 9001 Wykładzina anty-zmęczeniowa 24/SEVEN Wykładzina anty-zmęczeniowa podnosząca wydajność pracownika i zapewniająca mu komfort. Elementy o wymiarach 0,91x0,91 m z zapinkami na wszystkich krawędziach pozwalają tworzyć całe systemy podłogowe, chodniki wzdłuż linii produkcyjnych jak i pojedyncze wykładziny. Wykładzina o grubości 16 mm dostępna jest w 2 wariantach: Otwarta z dużymi otworami do odprowadzania płynów. Dostępna z powierzchnią gruboziarnistą dla polepszenia przyczepności. Pełna do obszarów suchych. Dostępna z powierzchnią gruboziarnistą dla polepszenia przyczepności. Opcjonalnie dostępne żółte obrzeża bezpieczeństwa o wymiarach 76x990 mm (obrzeże GR przeznaczone jest do wykładziny GR a obrzeże NBR do wykładziny NBR). 24/Seven Otwarta 24/Seven Pełna Żółte obrzeże 76x990 mm podpinane pod wykładzinę (krawędź męska) Rozmiar Opis / kolor Nr producenta J. m. 0,91 x 0,91 m Wykładzina pełna GR x3x3GRBK szt. 0,91 x 0,91 m Wykładzina pełna NBR x3x3NBRBK szt. 0,91 x 0,91 m Wykładzina otwarta GR x3x3GRBK szt. 0,91 x 0,91 m Wykładzina otwarta NBR x3x3NBRBK szt. 0,91 x 0,91 m Wykładzina pełna z GritWorks NBR x3x3NBRBK szt. 0,91 x 0,91 m Wykładzina otwarta z GritWorks NBR x3x3NBRBK szt. 76 x 990 mm Krawędź męska GR, żółty 572.EDGINGMGRYL szt. 76 x 990 mm Krawędź żeńska GR, żółty 572.EDGINGFGRYL szt. 76 x 990 mm Krawędź męska NBR, żółty 572.EDGINGMNBRYL szt. 76 x 990 mm Krawędź żeńska NBR, żółty 572.EDGINGFNBRYL szt. 76 x 990 mm Krawędź męska GR, czarny 572.EDGINGMGRBK szt. 76 x 990 mm Krawędź żeńska GR, czarny 572.EDGINGFGRBK szt. 76 x 990 mm Krawędź męska NBR, czarny 572.EDGINGMNBRBK szt. 76 x 990 mm Krawędź żeńska NBR, czarny 572.EDGINGFNBRBK szt. Mata ESD Żółte obrzeże 76x990 mm przypinane na wykładzinę (krawędź żeńska) Szybko odprowadza ładunki elektryczne z pracownika i ochraniaczy zabezpieczając czuły sprzęt przed zniszczeniem. Gąbka Nitricell pod matą zapewnia wyjątkowy komfort i żywotność maty. Maty ESD są dostępne z powierzchnią winylową Diamond lub gładką SBR. Mata musi być uziemiona a pracownicy muszą nosić uziemiacze na piętach lub specjalne obuwie. Rozmiar Grubość Typ / kolor Nr producenta J. m. 0,91 x 1,52 m 14 mm Diamond-Plate, czarny x3x5DPBK szt. 0,91 x 22,86 m 14 mm Diamond-Plate, czarny x3x75DPBK rolka 1,22 x 22,86 m 14 mm Diamond-Plate, czarny x4x75DPBK rolka 0,91 x 1,52 m 14 mm Smooth, czarny x3x5SMBK szt. 0,91 x 22,86 m 14 mm Smooth, czarny x3x75SMBK rolka 1,22 x 22,86 m 14 mm Smooth, czarny x4x75SMBK rolka Uniwersalny - Uziemiacz pięty 793.HG szt. 4,57 m - 4,57 m, kabel CD szt. Typ Pow. mokre Zastosowanie Pow. suche Diamond-Plate DIAMOND-PLATE z GRIT Zast. ogólne Smooth SMOOTH Nitrill Pełna - - Otwarta - - Pełna z GritWorks - - Otwarta z GritWorks - - RTT 1 x 10 ₅ do 8 x 10 ₆Ω 1 x 10 ₃ do 1 x 10 ₆Ω RTG 1 x 10 ₅ do 8 x 10 ₆Ω 5 x 10 ₃ do 1 x 10 ₆Ω 4,75 m kabel uziemiacz pięty 4,75 m kabel podłączony do maty RYWAL-RHC - Wszelkie prawa zastrzeżone 3. Wykładziny egronomiczne Va-13

17 4. MATERIAŁY ŻAROODPORNE Koce spawalnicze CEPRO SIRIUS koc spawalniczy do użytku poziomego. Właściwości koca SIRIUS: Gramatura 1035 gr/m² Grubość - 1,4 mm Odporność na temperaturę C Koc spawalniczy SIRIUS Opis Nr kat. Jedn. miary Bela 25 m, szer. 100 cm m Rozmiar na życzenie m² Standardowe wymiary koców Koc Sirius 100x100 cm szt. Koc Sirius 200x100 cm szt. Koc Sirius 200x200 cm szt. Koc Sirius 300x200 cm szt. Koc Sirius 300x300 cm szt. KRONOS koc spawalniczy do użytku pionowego. Właściwości koca KRONOS: Gramatura 690 gr/m² Grubość - 0,7 mm Odporność na temperaturę 500 C Koc spawalniczy KRONOS Opis Nr kat. Jedn. miary Bela 50 m, szer. 100 cm m Rozmiar na życzenie m² Standardowe wymiary koców Koc Kronos 100x100 cm szt. Koc Kronos 100x200 cm szt. Koc Kronos 200x200 cm szt. Koc Kronos 200x300 cm szt. Koc Kronos 300x300 cm szt. Koc Kronos 400x300 cm szt. Koc Kronos 400x400 cm szt. Koce spawalnicze stosuje się do ochrony ludzi i przedmiotów przed odpryskami i iskrami towarzyszącymi procesom spawania oraz szlifowania. Wszystkie materiały z wyjątkiem OLYMPUSA wykonane są z włókna szklanego pokrytego specjalną niepalną powłoką, która jednocześnie zwiększa ich odporność na uszkodzenia mechaniczne. OLYMPUS koc spawalniczy do użytku horyzontalnego, wykonany z silikatu. Właściwości koca OLYMPUS: Gramatura 1150 gr/m² Grubość - 1,5 mm Odporność na temperaturę 1000 C (krótkotrwale 1300 C) Koc spawalniczy OLYMPUS Opis Nr kat. Jedn. miary Bela 50 m, szer. 90 cm m Koc robiony na zamówienie, obszyty m² Standardowe wymiary koców Koc Olympus 90x100 cm szt. Koc Olympus 90x200 cm szt. Koc Olympus 180x200 cm szt. Koc Olympus 180x300 cm szt. Koc Olympus 270x300 cm szt. HERCULES koc spawalniczy do użytku horyzontalnego. Właściwości koca HERCULES: Gramatura 1220 gr/m² Grubość - 1,6 mm Odporność na temperaturę 750 C (krótkotrwale 900 C) Koc spawalniczy HERCULES Opis Nr kat. Jedn. miary Bela 50 m, szer. 100 cm m Koc robiony na zamówienie, obszyty m² Standardowe wymiary koców Koc Hercules 100x100 cm szt. Koc Hercules 200x100 cm szt. Koc Hercules 200x200 cm szt. Koc Hercules 300x200 cm szt. Koc Hercules 300x300 cm szt. Koc Hercules 400x300 cm szt. Koc Hercules 400x400 cm szt. PALLAS koc spawalniczy do użytku horyzontalnego lub pionowego. Właściwości koca PALLAS: Gramatura 680 gr/m² Grubość - 0,7 mm Odporność na temperaturę C Koc spawalniczy PALLAS Opis Nr kat. Jedn. miary Bela 50 m, szer. 100 cm m Koc robiony na zamówienie, obszyty m² Standardowe wymiary koców Koc Pallas 100x100 cm szt. Koc Pallas 200x100 cm szt. Koc Pallas 200x200 cm szt. Koc Pallas 300x200 cm szt. Koc Pallas 300x300 cm szt. Koc Pallas 400x300 cm szt. Koc Pallas 400x400 cm szt. Va Materiały żaroodporne RYWAL-RHC - Wszelkie prawa zastrzeżone

18 ISO 9001 Poduszki spawalnicze Poduszki do ochrony przed oparzeniami od spawu lub dla wygodniejszej pozycji spawacza. Numery katalogowe: 50 x 50 cm, 8 cm grubość, wypełniona wełną szklaną x 100 cm, 8 cm grubość, wypełniona wełną szklaną Osłony termiczne Osłony termiczne mają zastosowanie w sytuacjach, gdzie konieczne jest powolne i kontrolowane studzenie rozgrzanego detalu lub należy osłonić pracownika przed wysoką temperaturą. Osłony termiczne na rury Do kontrolowanego studzenia połączeń spawanych rur. Numery katalogowe: 100 x 50 cm, do rur o średnicy maks. 28 cm x 50 cm, do rur o średnicy maks. 44 cm x 50 cm, do rur o średnicy maks. 61 cm Osłony termiczne płaskie Do kontrolowanego studzenia spawanych elementów. Numery katalogowe: 100 x 200 cm, 3 cm grubość x 200 cm, 3 cm grubość x 200 cm, 6 cm grubość x 200 cm, 6 cm grubość RYWAL-RHC - Wszelkie prawa zastrzeżone 4. Materiały żaroodporne Va-15

19 5. NAMIOTY I PARASOLE SPAWALNICZE Namiot spawalniczy Namiot spawalniczy standardowo ma wymiary 1900 mm szerokości, 2000 mm głębokości i mm wysokości i pokryty jest samogasnącym materiałem PCV. Masa materiału wynosi 590 gr/m². Wejście do namiotu znajduje się z przodu i z tyłu. Dookoła jest fartuch opadający na ziemię. Stelaż wykonany jest z galwanizowanych rurek o średnicy Ø 25 mm. Dostępny jest również mniejszy namiot w kształcie szałasu o wymiarach 1870x2000x1550 mm. Inne rozmiary na zapytanie. Numery katalogowe: 1900 x 2000 x mm x 2000 x 1550 mm Parasol spawalniczy 1900 x 2000 x mm 1870 x 2000 x 1550 mm Parasol spawalniczy, chroniący przed różnymi warunkami atmosferycznymi wykonany jest z niepalnego i wodoodpornego materiału. Parasol w kolorze zielonym. Dostępna średnica parasola: 250 cm. Numer katalogowy: ø 250: Va Namioty i parasole spawalnicze RYWAL-RHC - Wszelkie prawa zastrzeżone
