EZ-SCREEN LS. Wszechstronna, wytrzymała i prosta w obsłudze kurtyna świetlna bezpieczeństwa

Transkrypt

1 Wszechstronna, wytrzymała i prosta w obsłudze kurtyna świetlna bezpieczeństwa Wysoka jakość: intuicyjna, prosta w obsłudze kurtyna świetlna bezpieczeństwa przeznaczona do aplikacji ochrony maszyn; dedykowana dla ciężkich warunków środowiskowych panujących w przemyśle produkcyjnym i pakującym. Prosta w obsłudze Wskaźniki wyrównania są doskonale widoczne oferując intuicyjną diagnostykę ułatwiającą etap nastaw, analizę stanu oraz proces instalacji Brak stref martwych zapewnia możliwość detekcji od krawędzi do krawędzi obudowy Wysoka wytrzymałość Metalowe zakończenia, wąska aluminiowa obudowa oraz okno osłony LED umieszczone poniżej poziomu obudowy w celu ochrony przed uszkodzeniem mechanicznym Konfi guracja Wykonanie standardowe kaskadowe oraz dodatkowe akcesoria dedykowane dla różnego typu aplikacji ochrony maszyn

2 Kurtyna świetlna bezpieczeństwa Charakterystyka Długość obudowy od 280 do 1820 mm (w krokach co 70 mm) Dostępne w trzech rozdzielczościach Wytrzymałe metalowe zakończenia Umiejscowienie przewodu podłączeniowego z tyłu ułatwia montaż oraz dodatkowo chroni kabel przed uszkodzeniem 14 mm Detekcja palców 23 mm Intuicyjne 2-kolorowe wskaźniki wyrównania przyspieszające instalację i ułatwiające analizę stanu Detekcja dłoni Detekcja od krawędzi do krawędzi (brak stref martwych) 40 mm Detekcja dłoni/ ramienia/kostki Zasięg do 12 m

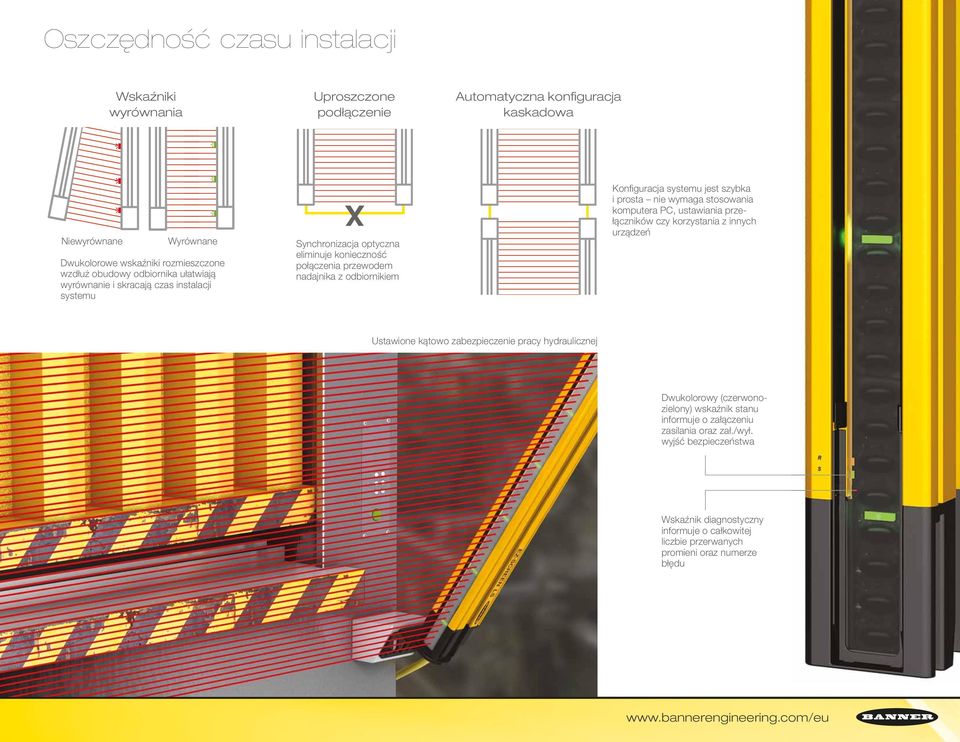

3 Oszczędność czasu instalacji Wskaźniki wyrównania Uproszczone podłączenie Automatyczna konfi guracja kaskadowa Niewyrównane Wyrównane Dwukolorowe wskaźniki rozmieszczone wzdłuż obudowy odbiornika ułatwiają wyrównanie i skracają czas instalacji systemu Synchronizacja optyczna eliminuje konieczność połączenia przewodem nadajnika z odbiornikiem Konfi guracja systemu jest szybka i prosta nie wymaga stosowania komputera PC, ustawiania przełączników czy korzystania z innych urządzeń Ustawione kątowo zabezpieczenie pracy hydraulicznej Dwukolorowy (czerwonozielony) wskaźnik stanu informuje o załączeniu zasilania oraz zał./wył. wyjść bezpieczeństwa Wskaźnik diagnostyczny informuje o całkowitej liczbie przerwanych promieni oraz numerze błędu

4 Kurtyna świetlna bezpieczeństwa Główne cechy Intuicyjna, prosta w obsłudze kurtyna świetlna bezpieczeństwa przeznaczona do aplikacji ochrony maszyn oraz aplikacji automatyzacji w wymagającym środowisku przemysłowym. Tryb pracy z resetem automatycznym zapewnia proste podłączenie do przekaźników bezpieczeństwa, kontrolerów bezpieczeństwa czy sterowników bezpieczeństwa Zależnie od typu możliwość wyboru funkcji EDM (External Device Monitoring), wyjścia błędu i modulacji wiązki Zastosowana technologia podwójnego skanu zapewnia wysoką odporność na zakłócenia EMI, RFI, ze strony obcych źródeł światła, błysków spawalniczych i oświetlenia stroboskopowego W wersji kaskadowej dostępna funkcja zdalnego stałego wygaszenia zwiększająca elastyczność rozwiązania w aplikacjach dynamicznych W przypadku rozwiązania kaskadowego dodanie zdalnego zintegrowanego wskaźnika świetlnego umożliwia niezawodne określenie stanu całego systemu Możliwość podłączenia do wersji kaskadowej przycisku awaryjnego zatrzymania wyłącznika mechanicznego bezpieczeństwa Elastyczna instalacja Wskaźniki wyrównania Wszechstronne okablowanie zapewnia możliwość elastycznej wymiany miejscami nadajnika z odbiornikiem bez konieczności zmiany przewodów Wskaźniki wyrównania są źródłem niezawodnej informacji o tym, który promień świetlny został przerwany, co upraszcza proces montażu oraz minimalizuje przestoje

5 Wysoka wytrzymałość Wytrzymała konstrukcja minimalizująca możliwość uszkodzeń mechanicznych w wyniku upadku czy przypadkowego uderzenia, co jest najczęstszą przyczyną konieczności wymiany kurtyn świetlnych. Metalowe zakończenia Brak złącza narażonego na urwanie Metal Tworzywo sztuczne Opcjonalny wskaźnik Okno pod poziomem obudowy Brak przełączników konfi guracyjnych Wysoki stopień ochrony IP65 IP67 Podwójna zrobotyzowana stacja robocza z zainstalowanymi czterema parami kurtyn kaskadowych

6 Kurtyna świetlna bezpieczeństwa Opcjonalny wskaźnik stanu EZLSA-K30LGR do stosowania z odbiornikiem kurtyny kaskadowej

7 Dobór kurtyny standardowej Standardowe rozwiązania oferujące minimalizację kosztów systemu bezpieczeństwa Wykonanie kaskadowe zapewnia dodatkowe funkcje zwiększające elastyczność systemu oraz możliwość zastosowania opcjonalnych wskaźników świetlnych (patrz Dobór systemu kaskadowego ) Wybór urządzenia Wybór rozdzielczości Wybór wysokości strefy chronionej Wybór sposobu podłączenia Wersja P mm Nadajnik Odbiornik Nadajnik Odbiornik Para 14 mm 23 mm 40 mm Wersja P88 Para Brak (złącza RD) Nadajnik Odbiornik Para Seria Urządzenie Rozdzielczość Wysokość strefy chronionej Podłączenie* SLL P P88 Przykładowe oznaczenia E = tylko nadajnik R = tylko odbiornik P = para (nadajnik i odbiornik) 14 = 14 mm 23 = 23 mm 40 = 40 mm 280 = 280 mm 350 = 350 mm 420 = 420 mm 490 = 490 mm 560 = 560 mm 630 = 630 mm 700 = 700 mm 770 = 770 mm 840 = 840 mm 910 = 910 mm 980 = 980 mm 1050 = 1050 mm 1120 = 1120 mm 1190 = 1190 mm 1260 = 1260 mm 1330 = 1330 mm 1400 = 1400 mm 1470 = 1470 mm 1540 = 1540 mm 1610 = 1610 mm 1680 = 1680 mm 1750 = 1750 mm 1820 = 1820 mm P8 = przewód 300 mm z 8-pinowym złączem M12 (dla nadajnika odbiornika) P88 = przewód 300 mm z 8-pinowym złączem M12 (dla zestawu OBU urządzeń: nadajnika i odbiornika) Brak = brak przewodu, złącze RD (wymagane przewody RDLS-8..D) * dostępna opcja z 5-pinowymi złączami M12 (P5 P55) SLLE14 420P8 Nadajnik SLLP14 420P88 Para SLLR Odbiornik

8 Kurtyna świetlna bezpieczeństwa Kaskadowe kurtyny świetlne zapewniają ochronę z wielu stron w aplikacjach, gdzie wymagana jest wysoka swoboda dostępu. Połączenie do czterech par kurtyn Możliwość łączenia kurtyn o różnych rozdzielczościach Wbudowana automatyczna konfi guracja kaskady Każda dodatkowa para wprowadza tylko 2 ms opóźnienia do czasu odpowiedzi SLLCP (slave) Złącze RD (DELS-..) SLLCP40-350P88 (master)

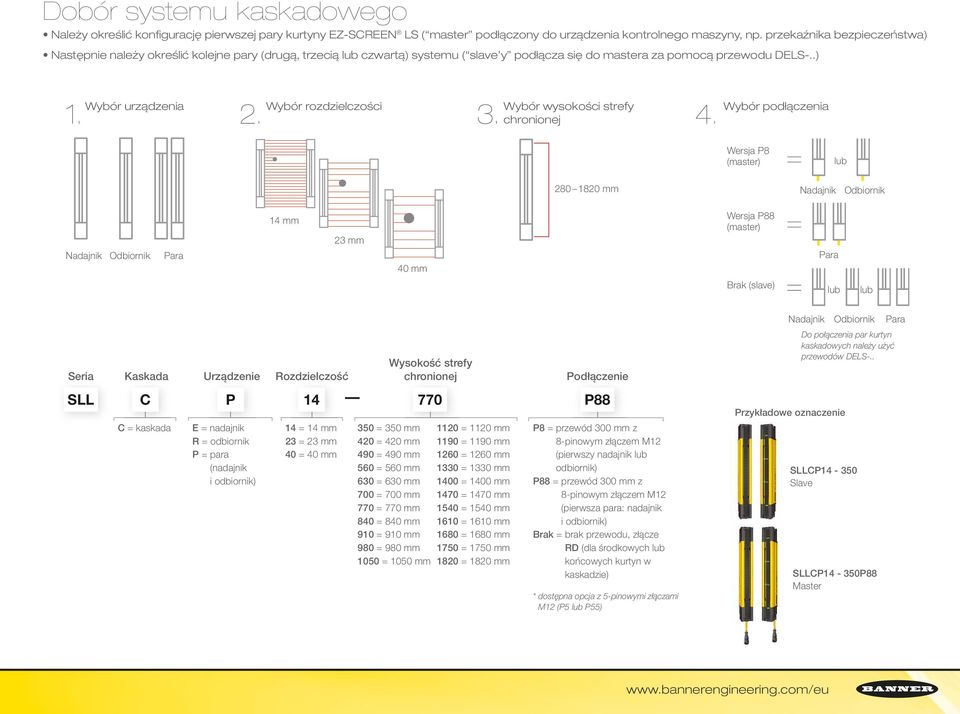

9 Dobór systemu kaskadowego Należy określić konfi gurację pierwszej pary kurtyny ( master podłączony do urządzenia kontrolnego maszyny, np. przekaźnika bezpieczeństwa) Następnie należy określić kolejne pary (drugą, trzecią czwartą) systemu ( slave y podłącza się do mastera za pomocą przewodu DELS-..) Wybór urządzenia Wybór rozdzielczości Wybór wysokości strefy chronionej Wybór podłączenia Wersja P8 (master) mm Nadajnik Odbiornik Nadajnik Odbiornik Para 14 mm 23 mm 40 mm Wersja P88 (master) Para Brak (slave) Nadajnik Odbiornik Para Seria Kaskada Urządzenie Rozdzielczość Wysokość strefy chronionej Podłączenie Do połączenia par kurtyn kaskadowych należy użyć przewodów DELS-.. SLL C P C = kaskada E = nadajnik R = odbiornik P = para (nadajnik i odbiornik) 14 = 14 mm 23 = 23 mm 40 = 40 mm 350 = 350 mm 420 = 420 mm 490 = 490 mm 560 = 560 mm 630 = 630 mm 700 = 700 mm 770 = 770 mm 840 = 840 mm 910 = 910 mm 980 = 980 mm 1050 = 1050 mm 1120 = 1120 mm 1190 = 1190 mm 1260 = 1260 mm 1330 = 1330 mm 1400 = 1400 mm 1470 = 1470 mm 1540 = 1540 mm 1610 = 1610 mm 1680 = 1680 mm 1750 = 1750 mm 1820 = 1820 mm P88 P8 = przewód 300 mm z 8-pinowym złączem M12 (pierwszy nadajnik odbiornik) P88 = przewód 300 mm z 8-pinowym złączem M12 (pierwsza para: nadajnik i odbiornik) Brak = brak przewodu, złącze RD (dla środkowych końcowych kurtyn w kaskadzie) * dostępna opcja z 5-pinowymi złączami M12 (P5 P55) Przykładowe oznaczenie SLLCP Slave SLLCP14-350P88 Master

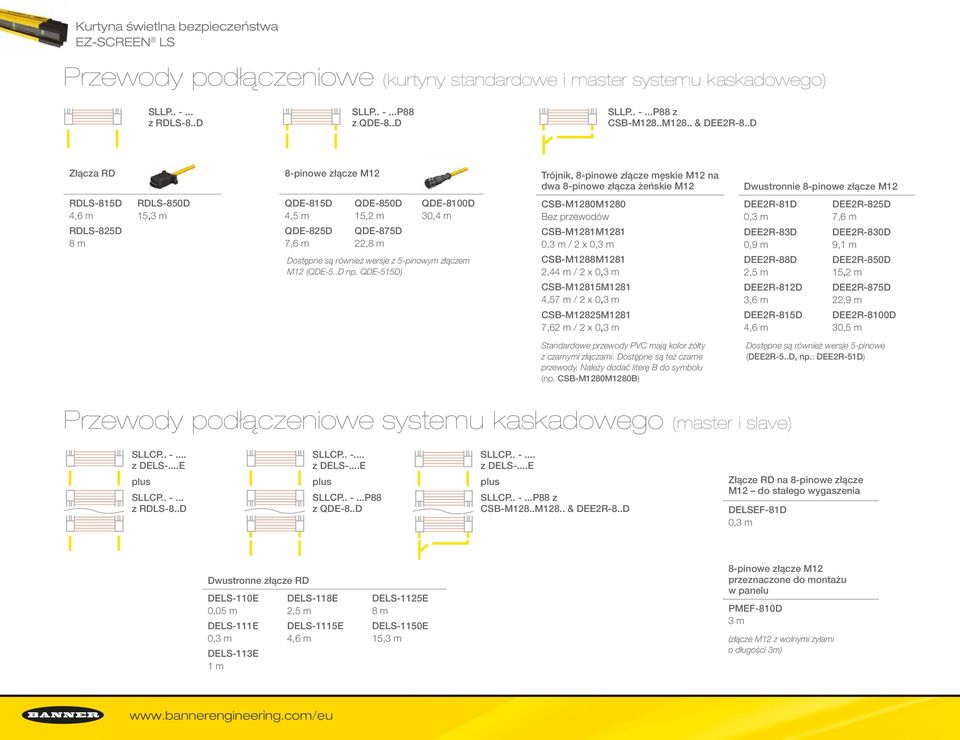

10 Kurtyna świetlna bezpieczeństwa Przewody podłączeniowe (kurtyny standardowe i master systemu kaskadowego) SLLP z RDLS-8..D SLLP P88 z QDE-8..D SLLP P88 z CSB-M128..M128.. & DEE2R-8..D Złącza RD 8-pinowe złącze M12 Trójnik, 8-pinowe złącze męskie M12 na dwa 8-pinowe złącza żeńskie M12 Dwustronnie 8-pinowe złącze M12 RDLS-815D 4,6 m RDLS-825D 8 m RDLS-850D 15,3 m QDE-815D 4,5 m QDE-825D 7,6 m QDE-850D 15,2 m QDE-875D 22,8 m QDE-8100D 30,4 m Dostępne są również wersje z 5-pinowym złączem M12 (QDE-5..D np. QDE-515D) CSB-M1280M1280 Bez przewodów CSB-M1281M1281 0,3 m / 2 x 0,3 m CSB-M1288M1281 2,44 m / 2 x 0,3 m CSB-M12815M1281 4,57 m / 2 x 0,3 m CSB-M12825M1281 7,62 m / 2 x 0,3 m DEE2R-81D 0,3 m DEE2R-83D 0,9 m DEE2R-88D 2,5 m DEE2R-812D 3,6 m DEE2R-815D 4,6 m DEE2R-825D 7,6 m DEE2R-830D 9,1 m DEE2R-850D 15,2 m DEE2R-875D 22,9 m DEE2R-8100D 30,5 m Standardowe przewody PVC mają kolor żółty z czarnymi złączami. Dostępne są też czarne przewody. Należy dodać literę B do symbolu (np. CSB-M1280M1280B) Dostępne są również wersje 5-pinowe (DEE2R-5..D, np.: DEE2R-51D) Przewody podłączeniowe systemu kaskadowego (master i slave) SLLCP z DELS-...E plus SLLCP z RDLS-8..D SLLCP z DELS-...E plus SLLCP P88 z QDE-8..D SLLCP z DELS-...E plus SLLCP P88 z CSB-M128..M128.. & DEE2R-8..D Złącze RD na 8-pinowe złącze M12 do stałego wygaszenia DELSEF-81D 0,3 m Dwustronne złącze RD DELS-110E 0,05 m DELS-111E 0,3 m DELS-113E 1 m DELS-118E 2,5 m DELS-1115E 4,6 m DELS-1125E 8 m DELS-1150E 15,3 m 8-pinowe złącze M12 przeznaczone do montażu w panelu PMEF-810D 3 m (złącze M12 z wolnymi żyłami o długości 3m)

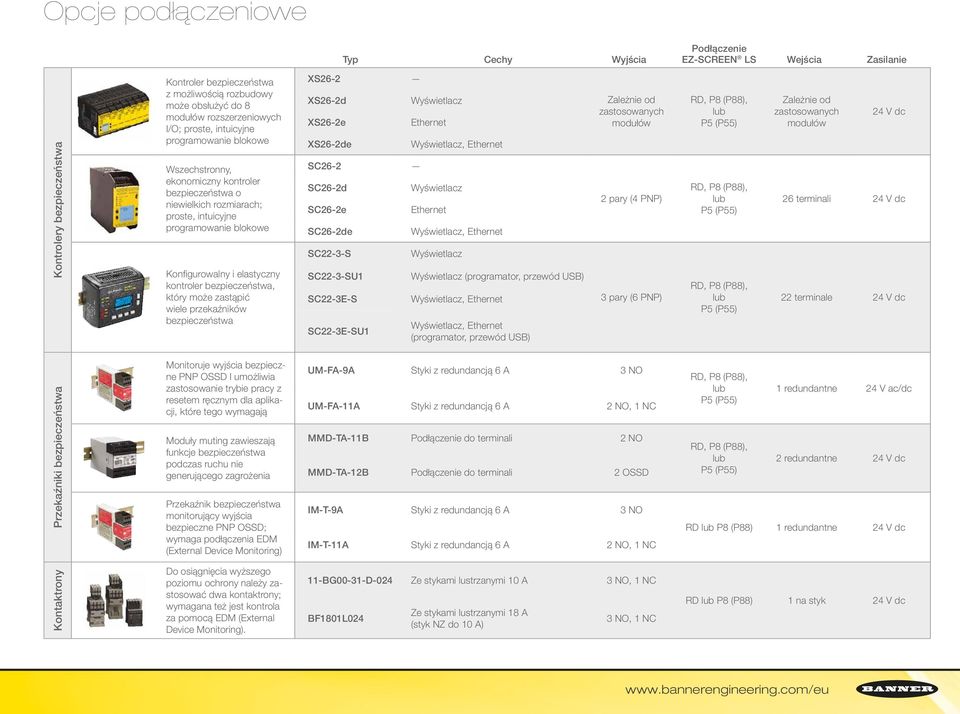

11 Opcje podłączeniowe Typ Cechy Wyjścia Podłączenie Wejścia Zasilanie Kontrolery bezpieczeństwa Kontroler bezpieczeństwa z możliwością rozbudowy może obsłużyć do 8 modułów rozszerzeniowych I/O; proste, intuicyjne programowanie blokowe Wszechstronny, ekonomiczny kontroler bezpieczeństwa o niewielkich rozmiarach; proste, intuicyjne programowanie blokowe Konfi gurowalny i elastyczny kontroler bezpieczeństwa, który może zastąpić wiele przekaźników bezpieczeństwa XS26-2 XS26-2d XS26-2e XS26-2de SC26-2 SC26-2d SC26-2e SC26-2de SC22-3-S SC22-3-SU1 SC22-3E-S SC22-3E-SU1 Wyświetlacz Ethernet Wyświetlacz, Ethernet Wyświetlacz Ethernet Wyświetlacz, Ethernet Wyświetlacz Wyświetlacz (programator, przewód USB) Wyświetlacz, Ethernet Wyświetlacz, Ethernet (programator, przewód USB) Zależnie od zastosowanych modułów 2 pary (4 PNP) 3 pary (6 PNP) RD, P8 (P88), P5 (P55) RD, P8 (P88), P5 (P55) RD, P8 (P88), P5 (P55) Zależnie od zastosowanych modułów 24 V dc 26 terminali 24 V dc 22 terminale 24 V dc Przekaźniki bezpieczeństwa Monitoruje wyjścia bezpieczne PNP OSSD I umożliwia zastosowanie trybie pracy z resetem ręcznym dla aplikacji, które tego wymagają Moduły muting zawieszają funkcje bezpieczeństwa podczas ruchu nie generującego zagrożenia Przekaźnik bezpieczeństwa monitorujący wyjścia bezpieczne PNP OSSD; wymaga podłączenia EDM (External Device Monitoring) UM-FA-9A Styki z redundancją 6 A 3 NO UM-FA-11A Styki z redundancją 6 A 2 NO, 1 NC MMD-TA-11B Podłączenie do terminali 2 NO MMD-TA-12B Podłączenie do terminali 2 OSSD IM-T-9A Styki z redundancją 6 A 3 NO IM-T-11A Styki z redundancją 6 A 2 NO, 1 NC RD, P8 (P88), P5 (P55) RD, P8 (P88), P5 (P55) 1 redundantne 24 V ac/dc 2 redundantne 24 V dc RD P8 (P88) 1 redundantne 24 V dc Kontaktrony Do osiągnięcia wyższego poziomu ochrony należy zastosować dwa kontaktrony; wymagana też jest kontrola za pomocą EDM (External Device Monitoring). 11-BG00-31-D-024 Ze stykami lustrzanymi 10 A 3 NO, 1 NC BF1801L024 Ze stykami lustrzanymi 18 A (styk NZ do 10 A) 3 NO, 1 NC RD P8 (P88) 1 na styk 24 V dc

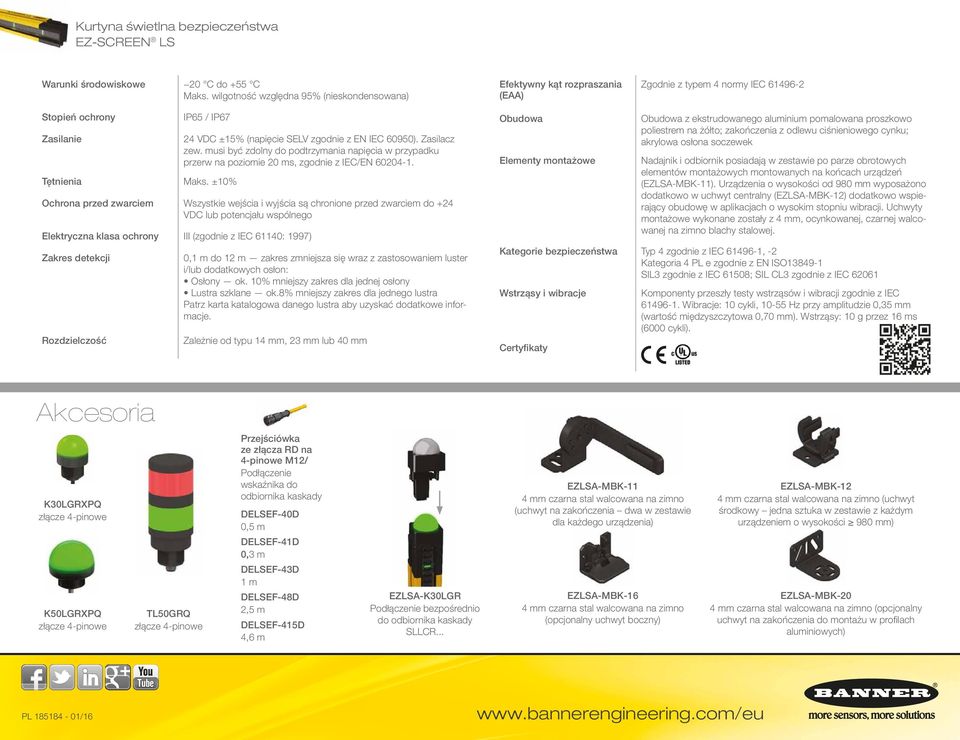

12 Kurtyna świetlna bezpieczeństwa Warunki środowiskowe 20 C do +55 C Maks. wilgotność względna 95% (nieskondensowana) Efektywny kąt rozpraszania (EAA) Zgodnie z typem 4 normy IEC Stopień ochrony Zasilanie IP65 / IP67 Tętnienia Maks. ±10% 24 VDC ±15% (napięcie SELV zgodnie z EN IEC 60950). Zasilacz zew. musi być zdolny do podtrzymania napięcia w przypadku przerw na poziomie 20 ms, zgodnie z IEC/EN Ochrona przed zwarciem Wszystkie wejścia i wyjścia są chronione przed zwarciem do +24 VDC potencjału wspólnego Elektryczna klasa ochrony III (zgodnie z IEC 61140: 1997) Zakres detekcji Rozdzielczość 0,1 m do 12 m zakres zmniejsza się wraz z zastosowaniem luster i/ dodatkowych osłon: Osłony ok. 10% mniejszy zakres dla jednej osłony Lustra szklane ok.8% mniejszy zakres dla jednego lustra Patrz karta katalogowa danego lustra aby uzyskać dodatkowe informacje. Zależnie od typu 14 mm, 23 mm 40 mm Obudowa Elementy montażowe Obudowa z ekstrudowanego aluminium pomalowana proszkowo poliestrem na żółto; zakończenia z odlewu ciśnieniowego cynku; akrylowa osłona soczewek Nadajnik i odbiornik posiadają w zestawie po parze obrotowych elementów montażowych montowanych na końcach urządzeń (EZLSA-MBK-11). Urządzenia o wysokości od 980 mm wyposażono dodatkowo w uchwyt centralny (EZLSA-MBK-12) dodatkowo wspierający obudowę w aplikacjach o wysokim stopniu wibracji. Uchwyty montażowe wykonane zostały z 4 mm, ocynkowanej, czarnej walcowanej na zimno blachy stalowej. Kategorie bezpieczeństwa Typ 4 zgodnie z IEC , -2 Kategoria 4 PL e zgodnie z EN ISO SIL3 zgodnie z IEC 61508; SIL CL3 zgodnie z IEC Wstrząsy i wibracje Certyfikaty Komponenty przeszły testy wstrząsów i wibracji zgodnie z IEC Wibracje: 10 cykli, Hz przy amplitudzie 0,35 mm (wartość międzyszczytowa 0,70 mm). Wstrząsy: 10 g przez 16 ms (6000 cykli). Akcesoria K30LGRXPQ złącze 4-pinowe K50LGRXPQ złącze 4-pinowe TL50GRQ złącze 4-pinowe Przejściówka ze złącza RD na 4-pinowe M12/ Podłączenie wskaźnika do odbiornika kaskady DELSEF-40D 0,5 m DELSEF-41D 0,3 m DELSEF-43D 1 m DELSEF-48D 2,5 m DELSEF-415D 4,6 m EZLSA-K30LGR Podłączenie bezpośrednio do odbiornika kaskady SLLCR... EZLSA-MBK-11 4 mm czarna stal walcowana na zimno (uchwyt na zakończenia dwa w zestawie dla każdego urządzenia) EZLSA-MBK-16 4 mm czarna stal walcowana na zimno (opcjonalny uchwyt boczny) EZLSA-MBK-12 4 mm czarna stal walcowana na zimno (uchwyt środkowy jedna sztuka w zestawie z każdym urządzeniem o wysokości 980 mm) EZLSA-MBK-20 4 mm czarna stal walcowana na zimno (opcjonalny uchwyt na zakończenia do montażu w profi lach aluminiowych) PL /16
