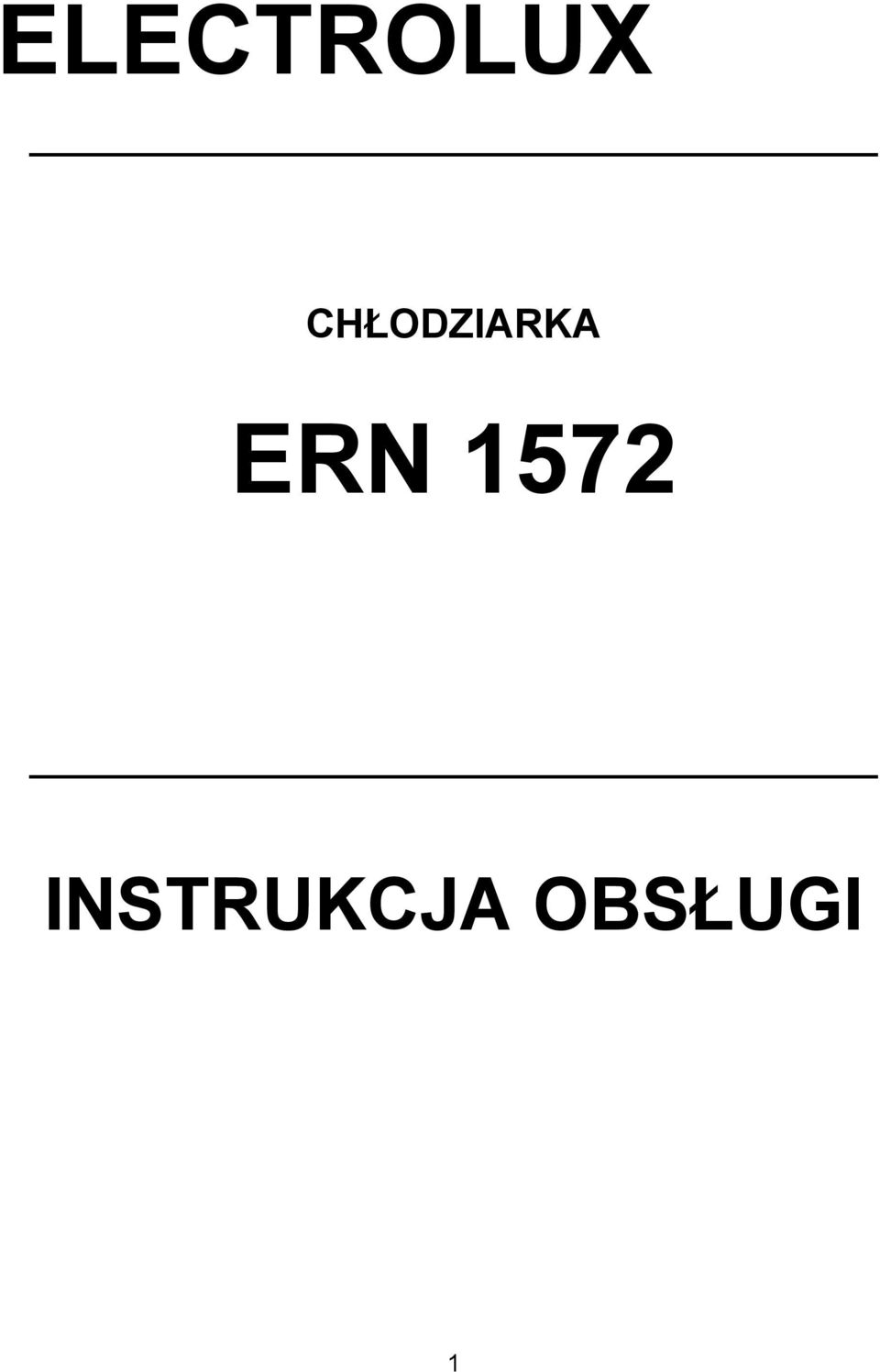

1 ELECTROLUX CHODZIARKA ERN 1572 INSTRUKCJA OBSUGI 1

2 2

3 SPIS TRECI WSKAZÓWKI DOTYCZCE BEZPIECZE STWA... 4 WSKAZÓWKI DOTYCZCE UTYLIZACJI... 6 EKSPLOATACJA... 7 KOMORA CHODZIARKI... 7 KOMORA ZAMRA%ALNIKA... 9 KONSERWACJA AUTORYZOWANY SERWIS DANE TECHNICZNE INSTALACJA

4 WSKAZÓWKI DOTYCZCE BEZPIECZE STWA Przed przyst1pieniem do pod61czenia i eksploatacji ch6odziarki prosimy o dok6adne zapoznanie si> z instrukcj1 obs6ugi, w której podano waene informacje dotycz1ce bezpiecznej eksploatacji, instalacji oraz konserwacji urz1dzenia. Instrukcj> obs6ugi naleey zachowag, aby w razie koniecznohci móc z niej skorzystag. W przypadku sprzedaey urz1dzenia naleey pami>tag o przekazaniu instrukcji obs6ugi nowemu ueytkownikowi. BezpieczeIstwo Urz dzenie mog obsugiwa wy cznie osoby dorose. Nie dopuszcza, aby dzieci bawiy si i manipuloway przy urz dzeniu. Przed przyst pieniem do mycia urz dzenia lub wymiany "arówki (o ile jest na wyposa"eniu), nale"y urz dzenie wy czy z sieci zasilania elektrycznego. Urz dzenie jest ci"kie. Nale"y pamita o tym przy przesuwaniu go. Podczas przemieszczania urz1dzenia naleey zachowag szczególn1 ostroenohg, aby nie dopuhcig do uszkodzenia uk6adu ch6odniczego. Urz dzenia nie wolno ustawia w pobli"u grzejników lub innych *róde ciepa. Urz1dzenie nie moee stag w miejscu naraeonym na bezpohrednie oddzia6ywanie promieni s6onecznych. NaleEy zwrócig uwag> na zapewnienie prawid6owej cyrkulacji powietrza w obszarze tylnej Hcianki urz1dzenia. Brak w6ahciwego obiegu powietrza moee spowodowag nieprawid6ow1 prac> urz1dzenia lub jego uszkodzenie. Nie wolno dopuhcig do uszkodzenia uk6adu ch6odniczego. Nie w cza urz dze+ elektrycznych w komorze chodziarki (np. maszyna do lodów, miksery). W przypadku awarii Je-li zajdzie konieczno- zmian w domowej instalacji elektrycznej, to prace te mo"e wykona wy cznie elektryk z wymaganymi uprawnieniami. Urz dzenie mog naprawia wy cznie wykwalifikowani pracownicy autoryzowanych zakadów serwisowych. Naprawy wykonywane przez osoby bez odpowiednich kwalifikacji i uprawnie+ stwarzaj powa"ne zagro"enie dla u"ytkownika. W przypadku wyst pienia awarii nale"y skontaktowa si z personelem autoryzowanego zakadu serwisowego. Do naprawy stosuje si wy cznie oryginalne cz-ci zamienne. Urz dzenie zawiera w ukadzie chodniczym wglowodór. Z tego powodu konserwacj i napenienie urz dzenia czynnikiem chodniczym mog przeprowadza wy cznie wykwalifikowani pracownicy autoryzowanych zakadów serwisowych. Do czyszczenia chodziarki nie wolno u"ywa narzdzi metalowych, gdy" mo"na w ten sposób uszkodzi urz dzenie. 4

5 W przypadku wyst pienia zakócenia, lub usterki nie próbowa usuwa jej we wasnym zakresie. Wszelkie naprawy urz dze+ elektrycznych mog by wykonywane wy cznie przez uprawniony personel. Wskutek napraw wykonywanych przez osoby bez odpowiednich kwalifikacji mo"e doj- do powa"nych uszkodze+ sprztu. Ustawienie Sprawdzi, czy po zainstalowaniu i ustawieniu, urz dzenie nie stoi na przewodzie elektrycznym. UWAGA! Uszkodzony przewód zasilaj cy mo"na zast pi wy cznie oryginalnym przewodem, lub innym dopuszczonym przez producenta. Przewody s do nabycia u producenta, lub w autoryzowanych zakadach serwisowych. Podczas pracy urz dzenia, skraplacz i spr"arka znajduj ce si na tylnej -ciance chodziarki, nagrzewaj si. Ze wzgldów bezpiecze+stwa nale"y zapewni wystarczaj c wentylacj. UWAGA! Otwory wentylacyjne musz by utrzymywane w czysto-ci. Cz-ci, które nagrzewaj si (np. obudowa spr"arki, skraplacz i rurki), nie mog by dostpne. O ile warunki na to pozwalaj, chodziark nale"y dostawi tyln -ciank do -ciany pomieszczenia. Podczas transportu mo"e si zdarzy, "e olej znajduj cy si w spr"arce, spynie do ukadu chodniczego. W takim przypadku nale"y odczeka przynajmniej 2 godziny, aby olej móg spyn do spr"arki i dopiero wtedy w - czy urz dzenie. Przeznaczenie urz1dzenia Chodziarka przeznaczona jest do u"ytku w gospodarstwie domowym i przewidziana wy cznie do przechowywania oraz zamra"ania produktów spo"ywczych. Raz rozmro"ony produkt nie powinien by ponownie zamra"any. Nale"y przestrzega wskazówek dotycz cych przechowywania i zamra"ania "ywno-ci, które podaje na opakowaniu producent danego produktu. We wszystkich urz dzeniach chodniczych chodziarkach i zamra"arkach, wszystkie elementy ukadu chodniczego pokrywaj si z biegiem czasu warstw szronu lub lodu. Warstw tak usuwa si automatycznie lub rcznie, w zale"no-ci od modelu urz dzenia. Warstwy szronu nie wolno usuwa narzdziami metalowymi, gdy" mo"na w ten sposób uszkodzi urz - dzenie. Do tego celu nale"y u"ywa plastikowej opatki, bd cej na wyposa"eniu urz dzenia. Do przyspieszenia odmra"ania chodziarki nie wolno u"ywa mechanicznych urz dze+ i innych -rodków pomocniczych, z wyj tkiem takich, które zaleca producent urz dzenia. Do wyjmowania zamarznitego pojemnika na lód nie wolno u"ywa ostrych narzdzi. Do komory zamra"arki / zamra"alnika nie wolno wkada butelek z napojami gazowanymi, gdy" mog pkn. 5

6 Normy ochrony Hrodowiska Urz1dzenie nie zawiera w uk6adzie ch6odniczym oraz izolacji gazu powoduj1cego uszkodzenia warstwy ozonowej. Urz1dzenia nie wolno usuwag z odpadami domowymi. Czynnik ch6odniczy musi zostag usuni>ty zgodnie z normami ochrony Hrodowiska. Nie wolno dopuhcig do uszkodzenia uk6adu ch6odniczego, a w szczególnohci wymiennika ciep6a na tylnej Hciance urz1dzenia. Informacj> o miejscach utylizacji urz1dzei moena uzyskag w lokalnym urz>dzie. Informacji o miejscu zbiórki urz1dzei przeznaczonych do utylizacji udzielaj1 odpowiednie s6ueby miejskie. Materia6y ueyte do produkcji urz1dzenia oznaczone symbolem nadaj1 si> do przetworzenia recyklingu. WSKAZÓWKI DOTYCZCE UTYLIZACJI Opakowanie urz1dzenia Opakowanie urz dzenia nale"y usun zgodnie z obowi zuj cymi przepisami o ochronie -rodowiska naturalnego. Elementy opakowania i -rodki pomocnicze naszych urz dze+ elektrycznych, z wyj tkiem cz-ci z tworzyw drzewnych, nadaj si do przetworzenia recyklingu. Zalecamy: Papier, tektur zwyk i falist nale"y umie-ci w wyznaczonych pojemnikach na surowce wtórne. Cz-ci opakowania z tworzywa sztucznego nale"y równie" umie-ci w wyznaczonych pojemnikach. Je-li w Pa+stwa miejscu zamieszkania brak jest tego typu pojemników, elementy opakowania mo"na wyrzuci ze -mieciami domowymi. <rodkami pomocniczymi w opakowaniach naszych urz dze+ s wy cznie materiay z tworzywa sztucznego, nadaj ce si do recyklingu, które oznaczono nastpuj cymi symbolami: PE polietylen ** 02= PE HD; 04 = PE LD PP polipropylen PS polistyrol Cz>Hci sk6adowe z plastiku W celu u6atwienia segregacji materia6ów przeznaczonych do recyklingu, wi>kszohg materia6ów oznaczono symbolami identyfikacyjnymi. PS SAN ABS 6

7 EKSPLOATACJA Przed pod czeniem urz dzenia nale"y odczeka 2 godziny, aby olej spyn do spr"arki. Mycie elementów wewn>trznych Przed przyst pieniem do eksploatacji nale"y umy urz dzenie, aby usun charakterystyczny zapach fabryczny. Urz dzenie nale"y my letni wod i neutralnym -rodkiem czyszcz cym, a po umyciu starannie wytrze do sucha. Do mycia nie stosowag Hrodków szoruj1cych, gdye moena uszkodzig urz1dzenie. Usun zabezpieczenia transportowe. Komora ch6odziarki W61czenie W celu w czenia urz dzenia nale"y wo"y wtyczk do gniazdka zasilaj cego i ustawi pokrto termostatu poza poo"enie 0 (OFF - wy czony). - Pokrto termostatu ustawi w odpowiednim poo"eniu. Ustawienie temperatury ch6odziarki Temperatura w komorze chodziarki jest regulowana automatycznie i mo"na j podwy"szy, pokrcaj c pokrto termostatu na ni"sz cyfr = ni"szy stopie+ chodzenia, lub wy"sz cyfr = wy"szy stopie+ chodzenia. 1 najwy"sza temperatura 6 najni"sza temperatura 0 - wy czony Nale"y pamita o tym, "e na temperatur wewn trz chodziarki maj wpyw nastpuj ce czynniki: temperatura otoczenia, czstotliwo- otwierania drzwi chodziarki, ilo- produktów przechowywanych w chodziarce, miejsce ustawienia urz dzenia. rodkowa pozycja termostatu jest najodpowiedniejszym ustawieniem. Aby wy czy chodziark, nale"y pokrto termostatu ustawi w pozycji O. 7

8 Zmiana po6oeenia pó6ek - Póki mo"na wyjmowa do czyszczenia. - Odstp pomidzy pókami mo"na dowolnie zmienia. Aby zmieni poo"enie póki, nale"y j wysun i wo"y na wybrany poziom. - Niektóre póki skadaj si z dwóch cz-ci. Przedni mo"na zdj i poo"y na tylnej cz-ci. Nie wolno zmienia poo"enia szklanej póki nad pojemnikiem na warzywa oraz póki na butelki, gdy" zapewniaj prawidow cyrkulacj zimnego powietrza. Zmiana po6oeenia pó6ki na drzwiach wewn>trznych Poo"enie póek na drzwiach wewntrznych (np. w celu wo"enia du"ego opakowania) mo"na równie" dowolnie zmienia. Pók nale"y stopniowo naciska w kierunku strzaki do momentu, a" zostanie zwolniona z uchwytu, a nastpnie umie-ci na wybranej wysoko-ci Wskazówki dotycz1ce prawid6owego przechowywania produktów spoeywczych w ch6odziarce Aby osi gn najbardziej optymalne efekty pracy chodziarki, nale"y przestrzega nastpuj cych wskazówek: Nie wstawia gor cych potraw lub pynów do chodziarki. Produkty spo"ywcze o intensywnym zapachu powinny by przykryte lub owinite. Produkty spo"ywcze nale"y umieszcza w taki sposób, aby zapewni swobodn cyrkulacj powietrza. Kilka praktycznych rad: Mi>so (wszystkie rodzaje): zapakowa w foli plastikow i ukada na póce szklanej znajduj cej si nad pojemnikiem na warzywa. W takim po6oeeniu mi>so moena przechowywag 1-2 dni. Gotowane potrawy i w>dliny: owija i przechowywa na dowolnej póce. Owoce i warzywa: po umyciu przechowywa w pojemniku na owoce i warzywa. Mas6o i ser: przechowywa w specjalnych pojemnikach lub w folii aluminiowej b d* plastikowej, aby nie dopu-ci do kontaktu z powietrzem. Mleko: przechowywa na póce w drzwiach wewntrznych (w zamknitych pojemnikach lub butelkach). 8

9 Nie zalecamy przechowywania w ch6odziarce bananów, ziemniaków, cebuli i czosnku bez opakowania. Komora zamraealnika ZamraEanie produktów EywnoHciowych Do zamro"enia produktów nie jest konieczna zmiana ustawienia termostatu z pozycji np. -rodkowej. Je-li jednak chc Pa+stwo zamrozi "ywno- w krótszym czasie, nale"y ustawi pokrto termostatu na najwy"sz pozycj tj. najni"sz temperatur. Nale"y pamita o tym, "e w takiej sytuacji temperatura w chodziarce mo"e spa- poni"ej 0 C. Je"eli tak si stanie, nale"y przestawi pokrto termostatu na wy"sz temperatur = ni"szy stopie+ chodzenia. Po du"szej przerwie w pracy, lub przy pierwszym w czeniu urz dzenia, przed wo"eniem mro"onek nale"y ustawi termostat na najwy"szej pozycji = najni"sza temperatura. Po upywie ok. 2 godzin nale"y przestawi termostat na pozycj -rodkow. Przygotowywanie kostek lodu Na wyposa"eniu urz dzenia znajduje si pojemnik na kostki lodu (lub kilka pojemników - w zale"no-ci od modelu). Pojemnik nale"y napeni wod i wo"y do komory zamra"alnika. W celu wyj>cia zamroeonego pojemnika nie wolno ueywag metalowych, ostrych narz>dzi. Wskazówki dotycz1ce zamraeania produktów spoeywczych Produkty "ywno-ciowe nale"y podzieli na mniejsze porcje tak, aby przyspieszy ich zamra"anie, a tak"e uatwi rozmra"anie takiej ilo-ci, jaka jest konieczna na potrzeby Pa+stwa rodziny. Zamra"an "ywno- nale"y szczelnie opakowa w foli aluminiow lub plastikow. Zwróci uwag, aby produkty ju" zamro"one nie stykay si ze -wie"ymi. Nie dotyka mro"onek mokrymi rkami. Zalecamy oznaczanie opakowa+ z "ywno-ci dat ich zamro"enia tak, aby kontrolowa okres przechowywania i nie przekroczy terminu ich przydatno-ci do spo"ycia. Nale"y upewni si, czy mro"onki byy przechowywane u sprzedawcy we wa-ciwy sposób. Nale"y tak zaplanowa zakupy mro"onek, aby czas od chwili ich zakupu do momentu wo"enia do zamra"arki by jak najkrótszy. Do zamraealnika nie wolno wk6adag napojów gazowanych i musuj1- cych, gdye mog1 eksplodowag, powoduj1c uszkodzenie urz1dzenia. Mro"onki, które zostay ju" rozmro"one, nie nadaj si do powtórnego zamro"enia. 9

10 KONSERWACJA Przed przyst1pieniem do wszelkich prac konserwacyjnych naleey wy61czyg urz1dzenie z sieci, wyjmuj1c wtyczk> z gniazdka. UWAGA! Urz1dzenie zawiera w uk6adzie ch6odniczym w>glowodór i wszelkie czynnohci zwi1zane z konserwacj1 i nape6nianiem urz1dzenia czynnikiem ch6odniczym moee wykonywag wy61cznie wykwalifikowany personel autoryzowanych zak6adów serwisowych. OdmraEanie Komora ch6odziarki Chodziarka odmra"a si automatycznie. Tworz ca si na parowniku warstwa szronu usuwana jest podczas przerw w pracy spr"arki. Woda odpywa przez rynienk -ciekow do plastikowego pojemnika znajduj cego si na tylnej -ciance urz dzenia (nad spr"ark ) i stamt d odparowuje. Zaleca si> regularne czyszczenie otworu odp6ywowego znajduj1cego si> w Hrodku rynienki Hciekowej ch6odziarki, aby zapobiec Hciekaniu wody na przechowywane produkty. Do czyszczenia otworu odp6ywowego naleey ueywag przetyczki przewidzianej do tego celu. Regularne mycie Do mycia urz dzenia nie wolno stosowa przedmiotów metalowych, poniewa" mo"na spowodowa uszkodzenie. Wntrze urz dzenia nale"y my letni wod i agodnym -rodkiem do mycia (np. roztworem z sody oczyszczonej), a po umyciu wytrze do sucha. Raz w roku nale"y zdj kratk wentylacyjn w podstawie chodziarki i odkurzy. Komora zamraealnika Wntrze komory zamra"alnika z czasem pokrywa si szronem. Je"eli grubo- warstwy szronu przekroczy 5 mm, nale"y szron usun za pomoc plastikowej opatki, znajduj cej si na wyposa"eniu urz dzenia. Do wykonania tej czynno-ci nie jest konieczne wy czenie urz dzenia z sieci, ani wyjmowanie produktów. 10

11 Jednak"e, je"eli warstwa szronu jest ju" znacznej grubo-ci, wtedy chodziark nale"y cakowicie odmrozi, wykonuj c nastpuj ce czynno-ci: 1. Pokrto termostatu ustawi w pozycji O, lub wyj wtyczk przewodu zasilaj cego z gniazdka. 2. Wyj wszystkie produkty z zamra"alnika (owin np. w gazety i pozostawi w chodnym miejscu). 3. Otworzy drzwi chodziarki i komory zamra"alnika. Na póce poni"ej otworu odpywowego ustawi pojemnik na wod. Wyj zatyczk (jak pokazano na rysunku). 4. Po zako+czeniu odmra"ania nale"y oczy-ci, wysuszy wntrze i ponownie wo"y przetyczk. 5. Plastikow opatk nale"y zachowa do pó*niejszego u"ytku. 6. Pokrto termostatu ustawi w wybranej pozycji i wo"y wtyczk przewodu zasilaj cego do gniazdka sieciowego. 7. Po 2-3 godzinach od chwili w czenia urz dzenia mo"na ponownie wo"y produkty. OSTRZE%ENIE! Do usuwania szronu nie wolno ueywag metalowych i ostrych narz>dzi, gdye moena uszkodzig urz1dzenie. Do przyspieszenia procesu odmraeania nie wolno stosowag urz1- dzei grzejnych, mechanicznych lub sztucznych Hrodków pomocniczych (np. w sprayu), z wyj1tkiem urz1dzei podanych w instrukcji obs6ugi. Wzrastaj1ca temperatura zamroeonej EywnoHci skraca czas jej bezpiecznego przechowywania. D6uEsza przerwa w pracy ch6odziarki W przypadku du"szej przerwy w pracy urz dzenia (np. wyjazd na urlop), nale"y wykona nastpuj ce czynno-ci: Wy czy urz dzenie, wyjmuj c wtyczk z gniazdka lub wykrcaj c zabezpieczenie. Wyj produkty z chodziarki. Odmrozi oraz umy wntrze urz dzenia i elementy wyposa"enia. Pozostawi otwarte drzwi, aby zapewni wa-ciw cyrkulacj powietrza i w ten sposób zapobiec tworzeniu si nieprzyjemnego zapachu. 11

12 OHwietlenie wewn>trzne Harówk wewntrznego o-wietlenia w komorze chodziarki mo"na wymieni w nastpuj cy sposób: 1. Odkrci -rub mocuj c oson "arówki. 2. Zdj cz- ruchom, naciskaj c jak pokazano na rysunku. 3. Wymieni "arówk i zao"y oson. Je-li o-wietlenie nie dziaa po otworzeniu drzwi chodziarki, nale"y sprawdzi, czy "arówka jest prawidowo dokrcona. Je-li "arówka jest spalona, nale"y j wymieni, zakadaj c inn "arówk o tej samej mocy. Maksymalna moc podana jest na "arówce. 12

13 AUTORYZOWANY SERWIS Je-li wyst pi awaria, nale"y zapozna si ze wskazówkami podanymi w poni"szej tabeli i sprawdzi, czy zakócenie mo"na usun we wasnym zakresie. Objawy usterki Nie mona domkn drzwi. Urzdzenie chodzi niewystarczajco. W chodziarce panuje zbyt niska temperatura. Sprarka pracuje bez przerwy. Tworzy si gruba warstwa szronu i lodu. Wysoki poziom haasu. Woda na spodzie chodziarki. Przyczyna SPRAWDZI: - czy urzdzenie jest prawidowo wypoziomowane; - wewntrz urzdzenia znajduje si zbyt wiele produktów (wyj cz z nich lub zmieni ich pooenie); - wyregulowa pooenie drzwi urzdzenia. SPRAWDZI: - Czy nie zostaa ustawiona zbyt wysoka temperatura tj. za niski stopie& chodzenia? - Czy woono do chodziarki ciepe produkty? - Czy produkty s prawidowo uoone tak, aby zimne powietrze mogo swobodnie cyrkulowa? - Czy drzwi chodziarki s prawidowo zamknite? - Czy drzwi chodziarki byy zbyt czsto otwierane, lub pozostaway zbyt dugo otwarte? SPRAWDZI: - czy pokrto termostatu jest ustawione prawidowo. SPRAWDZI: - Czy nie zostaa ustawiona zbyt niska temperatura tj. za wysoki stopie& chodzenia? - Czy zapewniona zostaa wa ciwa wentylacja w obszarze tylnej cianki urzdzenia? - Czy nie zostay zasonite otwory wentylacyjne w osonie podstawy? SPRAWDZI: Czy przechowywane produkty s odpowiednio opakowane? - Czy pozostawiono otwarte drzwi? - Czy drzwi chodziarki byy zbyt czsto otwierane, lub pozostaway zbyt dugo otwarte? - Czy uszczelka drzwi nie jest uszkodzona? - Czy wewntrz chodziarki jaki przedmiot nie blokuje i uniemoliwia prawidowe zamknicie drzwi? Czasem jest to zjawisko normalne, np. przy wczaniu i wyczaniu si sprarki. Odgosy przelewania si cieczy spowodowane s przepywem czynnika chodniczego. Czasem moe rozlega si odgos pracujcego wentylatora. Nie wiadczy on o wadzie urzdzenia: wentylator rozprowadza zimne powietrze wewntrz urzdzenia. SPRAWDZI: - Czy otwór odpywowy w tylnej ciance urzdzenia jest drony? Otworu odpywowego nie wolno czy ci ostrymi przedmiotami. 13

14 Je-li po wykonaniu opisanych czynno-ci sprawdzaj cych, nadal wystpuj zakócenia, nale"y zwróci si do autoryzowanego zakadu serwisowego. Przy zgoszeniu nale"y poda typ i numer seryjny sprztu. Dane te znajduj si na tabliczce znamionowej, (wewn trz chodziarki po lewej stronie na dole). Informacje te umo"liwi szybsze zaatwienie Pa+stwa zgoszenia. Koszty bezzasadnego wezwania serwisu ponosi klient! Producent zastrzega moeliwohg wprowadzania zmian (bez wczehniejszego powiadomienia), nie wp6ywaj1cych jednak ujemnie na ueytkowanie urz1dzenia. DANE TECHNICZNE Dane techniczne znajduj si na tabliczce znamionowej, wewn trz chodziarki po lewej stronie na dole. UWAGA! W przypadku awarii zasilania elektrycznego nie naleey otwierag drzwi zamraealnika, jehli w Hrodku znajduje si> EywnoHG. ZamroEone produkty nie zepsuj1 si>, jehli przerwa w zasilaniu b>dzie krótka. PodwyEszenie temperatury spowoduje jedynie skrócenie okresu przechowywania mroeonek. JeEeli awaria trwa d6ueej, a komora zamraeania jest wype6niona produktami, naleey pami>tag, Ee okres ich przydatnohci do spoeycia ulega znacznemu skróceniu wskutek podwyeszenia temperatury. 14

15 INSTALACJA JeHli urz1dzenie wyposaeone jest w magnetyczny zamek drzwi i ma zast1pig dotychczas ueytkowany sprz>t wyposaeony w zamek zatrzaskowy, naleey ze wzgl>dów bezpieczeistwa unieruchomig ten zamek, zanim urz1dzenie zostanie usuni>te. MoEe si> zdarzyg, Ee dzieci podczas zabawy zamkn1 si> wewn1trz urz1dzenia. Ustawienie Urz dzenia nie nale"y ustawia w pobli"u *róde ciepa, np. grzejników, pieców i w miejscach nara"onych na bezpo-rednie oddziaywanie promieni sonecznych. Najbardziej optymaln prac urz dzenia zapewnia si w pomieszczeniu, w którym panuje temperatura pokojowa. od C do C (klasa T) od C do C (klasa ST) od C do C (klasa N) od C do C (klasa SN) Klas klimatyczn urz dzenia podano na tabliczce znamionowej. Je-li chodziarka ma by zainstalowana w zabudowie lub zajdzie konieczno- przeo"enia zawiasów w celu zmiany kierunku otwierania drzwi, nale"y zapozna si ze wskazówkami podanymi w instrukcji. W celu zapewnienia prawidowej cyrkulacji powietrza nale"y zachowa odstp wentylacyjny jak pokazano na rysunku (gboko-: 50 mm, szeroko- 540 mm). Pod61czenie do sieci elektrycznej Urz1dzenie naleey uziemig zgodnie z przepisami! Wtyczka przewodu zasilaj cego wyposa"ona jest w specjalny bolec zerowy (uziemienie). Urz dzenie nale"y pod czy do instalacji z uziemieniem Producent nie ponosi Eadnej odpowiedzialnohci za jakiekolwiek uszkodzenia powsta6e w wyniku pod61czenia urz1dzenia niezgodnie z przepisami. 15

16 WA%NE! Instalacj nale"y wykona w taki sposób, aby zapewni mo"liwo- oddzielenia urz dzenia od sieci zasilania elektrycznego. Po zainstalowaniu gniazdko musi by dostpne. Urz dzenie to spenia wymogi norm Unii Europejskiej: 73/23 EWG z 19/02/73 (niskie napicia) ze zmianami; 89/336 EWG z 03/05/89 (tolerancja elektromagnetyczna ze zmianami). Prze6oEenie zawiasów drzwi ch6odziarki Urz dzenie zostao zabezpieczone na czas transportu bolcami umieszczonymi po obu stronach drzwi. W zale"no-ci od wyboru kierunku otwierania drzwi, nale"y usun odpowiedni bolec po jednej stronie na górze i na dole. Prze6oEenie zawiasów drzwi komory zamraealnika 16

17 Wskazówki dotycz1ce ustawienia w zabudowie Wymiary wnki: wysoko- 880 mm gboko- 550 mm szeroko- 560 mm 1. Wsun chodziark do wnki. 2. Profil zakrywaj cy fug obci na odpowiedni dugo- i wcisn pomidzy urz dzenie i boczn -ciank mebli. 3. Otworzy drzwi chodziarki i oprze urz dzenie na bocznej -ciance mebli. Urz dzenie zamocowa 4 -rubami bd cymi na wyposa"eniu. Nao"y kratk wentylacyjn (C) i oson zawiasów (D). 17

18 4. Za-lepki bd ce na wyposa"eniu (B) nale"y wcisn do otworów mocuj cych i zawiasów. 5. Zdj elementy A, B, C, D jak pokazano na rysunku. 6. Szyn (A) nao"y na cz- wewntrzn drzwi mebli u góry i u dou (jak pokazano na rysunku) i zaznaczy zewntrzne otwory. Po wywierceniu otworów zamocowa szyn -rubami bd - cymi na wyposa"eniu. 7. Oson (C) wcisn w szyn (A) tak, aby zatrzasna si. 18

19 8. Drzwi urz dzenia otworzy pod k tem ok. 90 o. K townik (B) wo"y do szyny (A). Drzwi urz - dzenia i mebli przytrzyma razem i zaznaczy otwory. Zdj k townik i wywierci otwory 2 mm, zachowuj c odstp 8 mm od zewntrznej krawdzi drzwi. Ponownie zao"y k townik na szyn i zamocowa -rubami bd cymi na wyposa"eniu. 9. Do wyrównania drzwi mebli nale"y wykorzysta przestrze+ otworów podu"nych. Po wykonaniu opisanych czynno-ci nale"y sprawdzi, czy drzwi zamykaj si prawidowo. 10. Oson (D) wcisn na szyn (B) tak, aby zatrzasna si. 19
