1 CASE SLIM 585 x 1100 YL kolor: RAL 1021

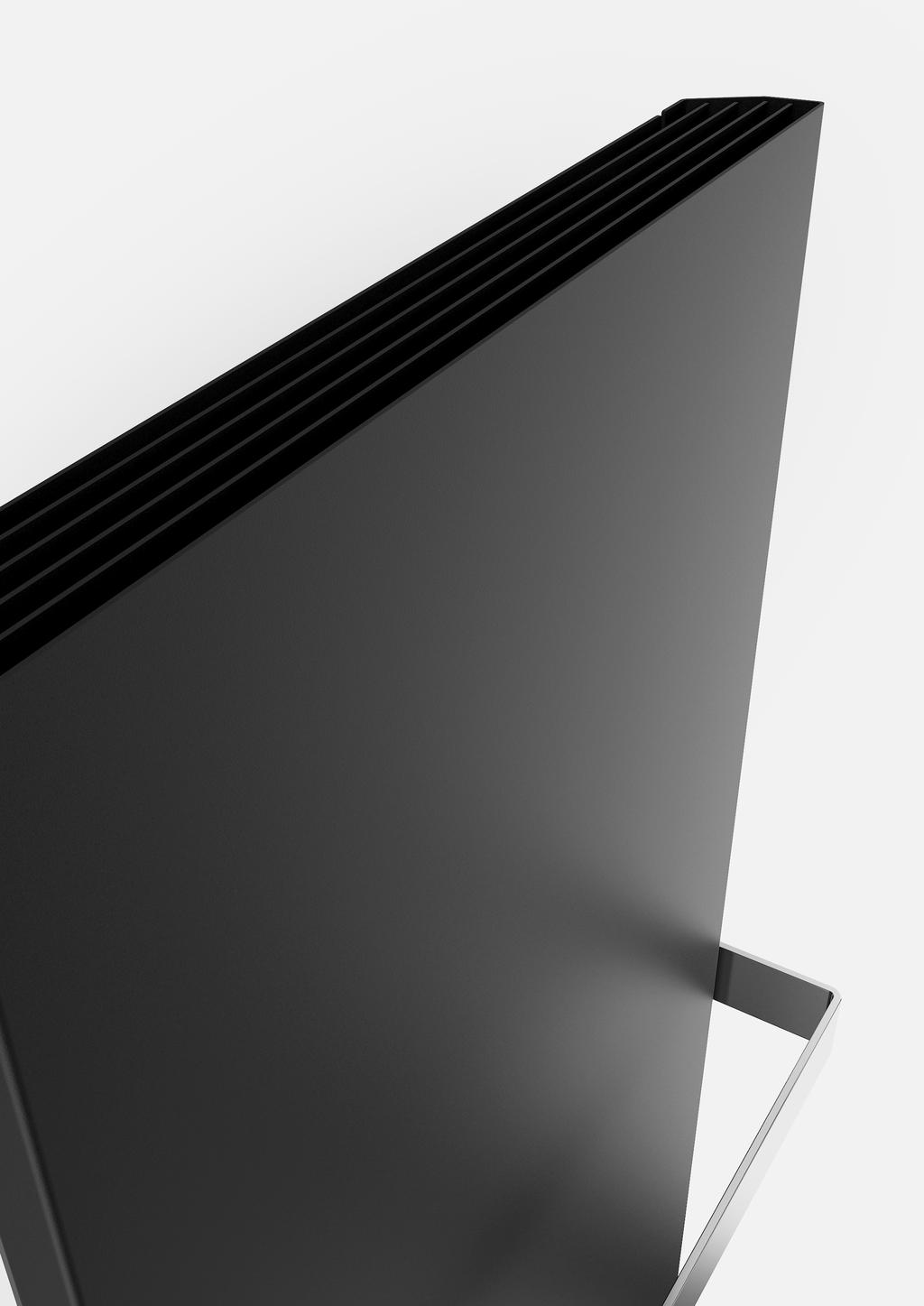

2 2 CASE SLIM CASE SLIM 1360 x 420 ZX kolor: RAL 9005 Zawór zintegrowany termostatyczny kątowy, lewy, chrom Głowica termostatyczna Slim, chrom Zestaw maskujący zintegrowany, chrom Reling Case Slim, chrom kolor w cenie

3 3

4 CASE SLIM SZKŁO LUSTRO BETON Wykończenie metalowej powierzchni dostępne jest w 249 kolorach (kolory z palety RAL, kolory

Powłoka (tafla) szklana dostępna jest w kolorach RAL (z wyłączeniem lakierów metalicznych i fluorestencyjnych szczegóły na

Wszystkie grzejniki występujące w wykończeniu szklanym (RAL, z grafiką producenta lub z projektem własnym), a także z

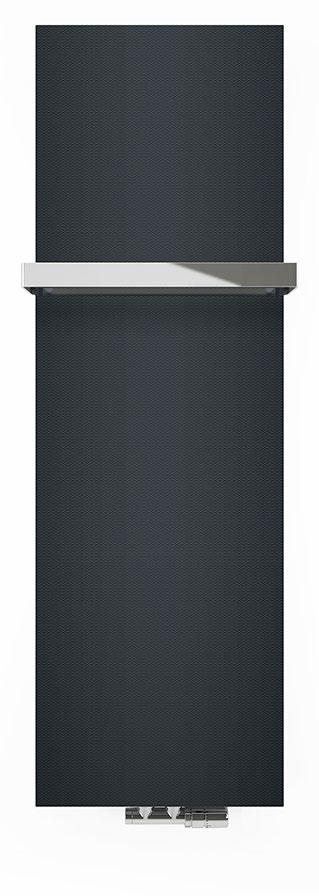

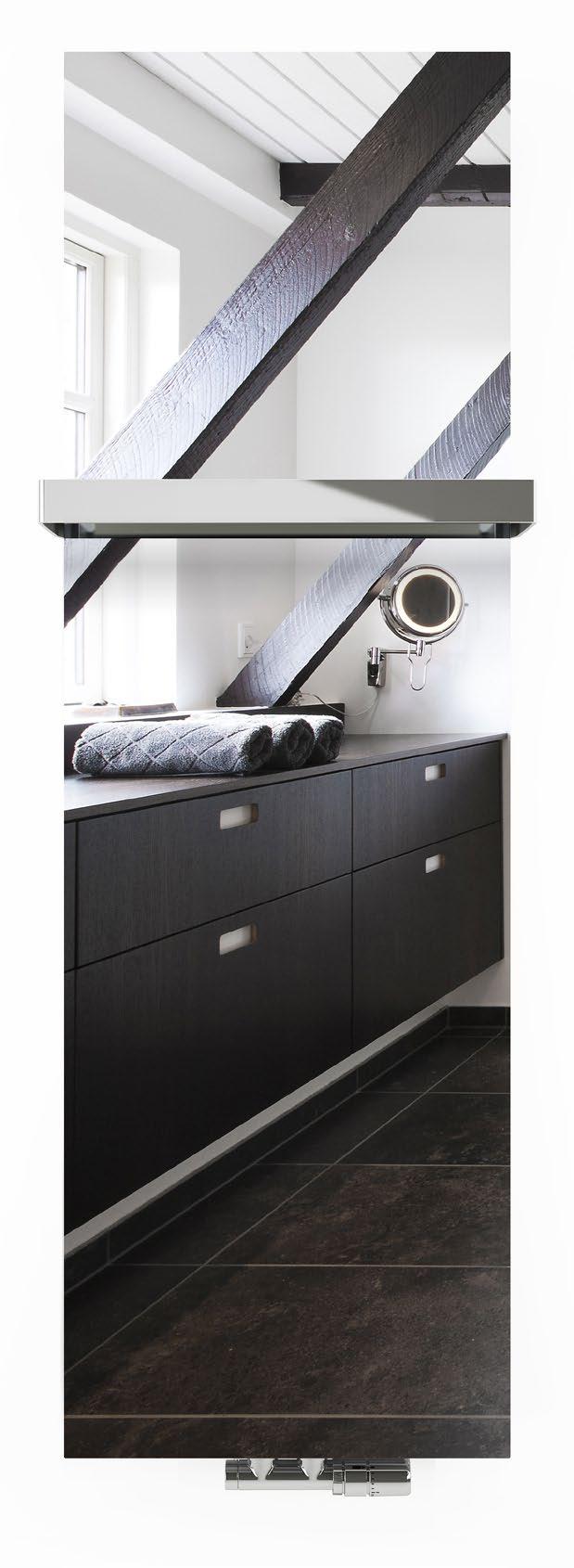

4 4 CASE SLIM SZKŁO LUSTRO BETON Wykończenie metalowej powierzchni dostępne jest w 249 kolorach (kolory z palety RAL, kolory specjalne oraz Beton). Powłoka betonowa ze względu na ręczną aplikację posiada unikatową fakturę. Powłoka (tafla) szklana dostępna jest w kolorach RAL (z wyłączeniem lakierów metalicznych i fluorestencyjnych szczegóły na stronie producenta), z grafiką producenta lub z własnym projektem. Wszystkie grzejniki występujące w wykończeniu szklanym (RAL, z grafiką producenta lub z projektem własnym), a także z lustrem mogą pełnić również funkcję tablicy z użyciem specjalnego markera dołączonego do grzejnika. W przypadku używania własnego markera należy bezwzględnie upewnić się, iż jest on zmywalny i przeznaczony do szkła.

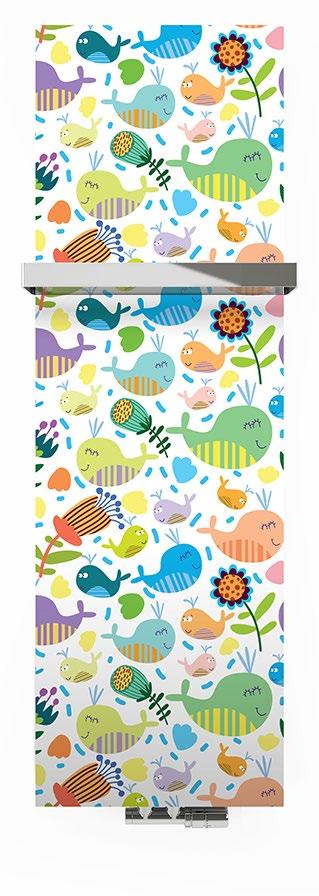

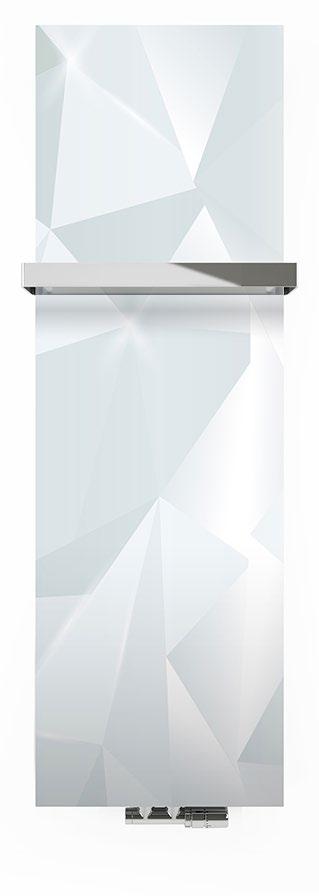

5 5 Proponowane grafiki * : * Grafiki dostępne dla wykończenia z taflą szkła. Aktualnie dostępne grafiki prezentowane na stronie producenta. W przypadku aplikacji własnej grafiki skontaktuj się z Partnerem Handlowym.

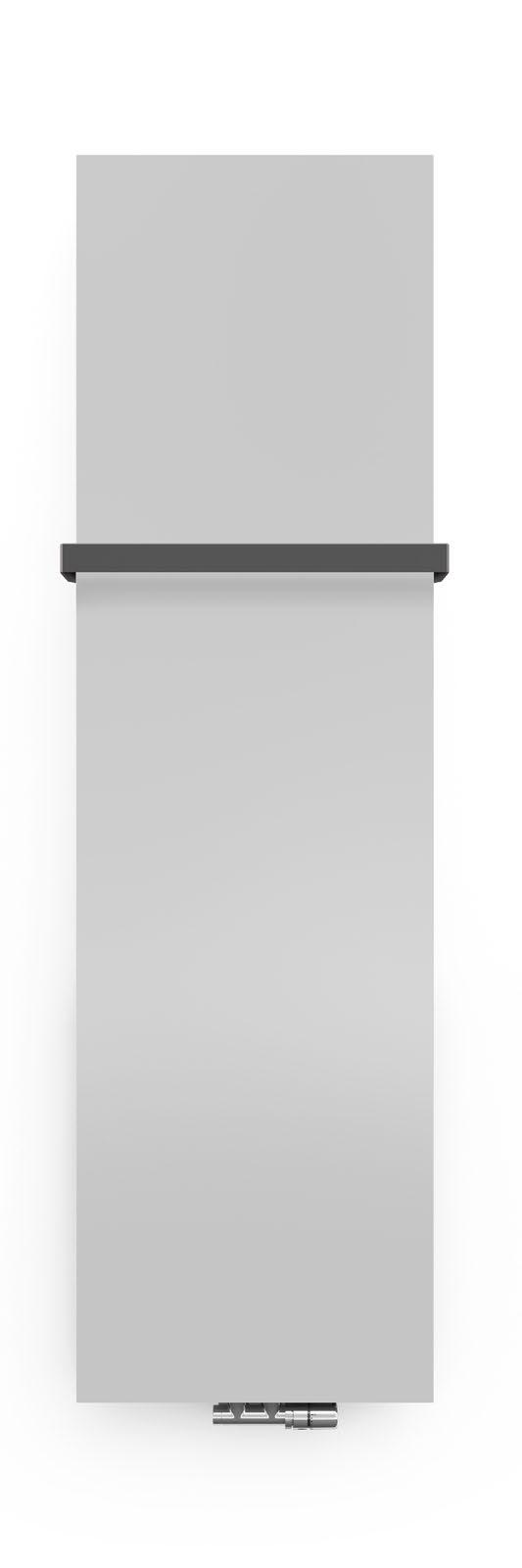

6 CASE SLIM Podłączenia: A 585: 65a A 1360 1810: 1 2 3a Polecamy: Zestaw maskujący zintegrowany Reling Case Slim Grzejniki

6 6 CASE SLIM Podłączenia: A 585: 65a A : 1 2 3a Polecamy: Zestaw maskujący zintegrowany Reling Case Slim Grzejniki elektryczne: A : x w Pierwszy reling za 1! Obowiązuje tylko po podaniu kodu relingu (str. 14) na zamówieniu z grzejnikiem. W zestawie: Dla podłączenia ZX, Z1 i Z8 zawór zespolony termostatyczny kątowy, głowica termostatyczna SLIM, adaptery alupex 16x2 i miedź 15. Dla podłączenia SX w celu doboru zestawu należy skonsultować się z producentem. Wszystkie elementy armatury są chromowane.

7 7 Dostępne rozmiary: 585 x x x x x x x x x x x x 620

8 8 CASE SLIM Dane techniczne: Ciśnienie robocze: 800 kpa Maksymalna temperatura pracy: 95 C A [mm] B [mm] C1 [mm] C2 [mm] [W] [W] g [W] D [mm] E [mm] F [mm] p [dm³] v [kg] Kod produktu (konfiguracja s. 10) Metal ,93 25,98 WGCSS ,69 32,76 WGCSS ,44 38,41 WGCSS ,26 30,12 WGCSS ,23 36,67 WGCSS ,19 43,21 WGCSS ,18 34,92 WGCSS ,31 42,56 WGCSS ,45 50,19 WGCSS ,09 39,73 WGCSS ,40 48,44 WGCSS ,70 57,16 WGCSS Szkło ,93 32,59 WGCSG ,69 39,37 WGCSG ,44 46,16 WGCSG ,26 37,23 WGCSG ,23 45,49 WGCSG ,19 53,81 WGCSG ,18 43,29 WGCSG ,31 52,91 WGCSG ,45 62,52 WGCSG ,09 49,27 WGCSG ,40 60,25 WGCSG ,70 71,23 WGCSG Lustro ,93 32,59 WGCSM ,69 39,37 WGCSM ,44 46,16 WGCSM ,26 37,23 WGCSM ,23 45,49 WGCSM ,19 53,81 WGCSM ,18 43,29 WGCSM ,31 52,91 WGCSM ,45 62,52 WGCSM ,09 49,27 WGCSM ,40 60,25 WGCSM ,70 71,23 WGCSM181062

9 9 A B C1 [mm] C2 [mm] [W] [W] g [W] D [mm] E [mm] F [mm] p [dm³] v [kg] Kod produktu (konfiguracja s. 10) Grafika ,93 32,59 WGCSP ,69 39,37 WGCSP ,44 46,16 WGCSP ,26 37,23 WGCSP ,23 45,49 WGCSP ,19 53,81 WGCSP ,18 43,29 WGCSP ,31 52,91 WGCSP ,45 62,52 WGCSP ,09 49,27 WGCSP ,40 60,25 WGCSP ,70 71,23 WGCSP Beton ,93 27,98 WGCSB ,69 33,72 WGCSB ,44 39,46 WGCSB ,26 32,21 WGCSB ,23 39,22 WGCSB ,19 46,29 WGCSB ,18 37,42 WGCSB ,31 45,58 WGCSB ,45 53,73 WGCSB ,09 42,56 WGCSB ,40 51,87 WGCSB ,70 61,17 WGCSB181062

10 CASE SLIM Rysunek techniczny: ZX Z1 G1/2" C1 Alupex 16x2 50 Cu 15 C1 Alupex 16x2 Cu B D Z8 G1/2" 50 Alupex 16x2 Cu 15 C1 F E A SX Alupex 16x2 Cu C2 Alupex 16x2 Cu A wysokość B szerokość C1-C5 rozstaw podłączeń D rozstaw mocowań w poziomie E rozstaw mocowań w pionie F odległość od osi dolnego mocowania do dolnej krawędzi kolektora Kolektor: 40 Rurka: 30

11 YL 95 C1 Alupex 16x2 Cu 15 YP Alupex 16x2 Cu 15 C B D F E

12 12 CASE SLIM Kodowanie W tabelach przy kartach technicznych produktów umieszczone są kody produktów, które dostarczają podstawowych informacji o produktach oraz częściowo wypełniony kod konfiguracji uzupełniający informacje o szczegółową specyfikację produktu. W celu realizacji zamówienia kody produktów należy uzupełnić o pełny kod konfiguracji. Kod konfiguracji należy umieścić po kodzie produktu. Poniżej przedstawiamy strukturę budowy kodu produktu oraz kodu konfiguracji. Budowa kodu konfiguracji grzejnika c.o. WGCSS KOD KARTOTEKI (umieszczony w tabeli przy produkcie) K916ZX KOD KONFIGURACJI (uzupełniany ręcznie) 00 KOD NIETYPOWOŚCI (uzupełniany ręcznie i wymagający dodatkowego opisu) Konfiguracja K 916 ZX kod opakowania kod koloru kod podłączenia K karton 00 kod nietypowości/numer grafiki/kolor szkła kod grafiki lub koloru szkła 00 indywidualna grafika konsumenta / kolor tafli szkła (dotyczy grzejnika Case Slim SZKŁO) dla innego koloru szkła podać przykład kodu. 01 do 08 grafika producenta. Numer grafiki dotyczy grzejnika Case Slim GRAFIKA. Budowa kodu konfiguracji grzejnika elektrycznego z czynnikiem grzewczym. WLCSS KOD KARTOTEKI (umieszczony w tabeli przy produkcie) K916E1DRYM KOD KONFIGURACJI (uzupełniany ręcznie) Konfiguracja K 916 E1 DRY M kod opakowania K karton kod koloru kod podłączenia kod grzałki kod typu kabla grzałki Proszkowy podkład epoksydowy E kod proszkowego podkładu epoksydowego uzupełniany jest w kodzie nietypowości. WGW K916SX E kod nietypowości

13 PRZYKŁAD KODU PRODUKTU I JEGO KONFIGURACJI GRZEJNIKA CASE SLIM GRAFIKA: W przypadku grzejnika z grafiką producenta dla produktu o wymiarach 1360/420, w kolorze RAL 9016 i z podłą czeniem ZX WGCSP K916ZX07 konfiguracja nie wymaga dodatkowego opisu. W przypadku grzejnika z indywidualną grafiką klienta dla produktu o wymiarach 1360/420, w kolorze RAL 9016 i z podłączeniem ZX WGCSP K916ZX00 dodatkowy opis: Kod nadruku: PRZYKŁAD KODU PRODUKTU I JEGO KONFIGURACJI GRZEJNIKA CASE SLIM SZKŁO: dla produktu o wymiarach 1360/420, w kolorze Ral 9016 i z podłączeniem ZX ze szkłem RAL 9004: WGCSG K916ZX00 dodatkowy opis: Szkło: RAL 9004.

14 14 CASE SLIM RELING CASE SLIM

4 114 40 RELING CASE SLIM DOSTĘPNY WE WSZYSTKICH KOLORACH Z PALETY RAL ORAZ W CHROMIE Dane techniczne: Rysunek techniczny: B Powłoka Wymiar (mm) v [kg] Kod produktu B

15 RELING CASE SLIM DOSTĘPNY WE WSZYSTKICH KOLORACH Z PALETY RAL ORAZ W CHROMIE Dane techniczne: Rysunek techniczny: B Powłoka Wymiar (mm) v [kg] Kod produktu B 448 farba 420 0,9 WRRCSS farba 520 1,0 WRRCSS farba 620 1,2 WRRCSS chrom 420 0,9 WRRCSS chrom 520 1,0 WRRCSS chrom 620 1,2 WRRCSS062

16 16 CASE SLIM Kodowanie W tabelach przy kartach technicznych produktów umieszczone są kody produktów, które dostarczają podstawowych informacji o produktach oraz częściowo wypełniony kod konfiguracji uzupełniający informacje o szczegółową specyfikację produktu. W celu realizacji zamówienia kody produktów należy uzupełnić o pełny kod konfiguracji. Kod konfiguracji należy umieścić po kodzie produktu. Poniżej przedstawiamy strukturę budowy kodu produktu oraz kodu konfiguracji. Budowa kodu konfiguracji relingu WRRCSS042 KOD KARTOTEKI (umieszczony w tabeli przy produkcie) K916 KOD KONFIGURACJI (uzupełniany ręcznie) Konfiguracja K 916 kod opakowania K karton kod koloru PRZYKŁAD KODU PRODUKTU I JEGO KONFIGURACJI: dla produktu o wymiarach 420 mm, w kolorze Ral 9016: WGCSG K916

17 Legenda Grzejnik dostępny w wersji c.o. Grzejnik przystosowany do pracy jako grzejnik c.o. z podłączoną grzałką elektryczną. Grzejnik dostępny w wersji elektrycznej z przewodem grzejnym lub z czynnikiem grzewczym i grzałką. Produkt fabrycznie przetestowany i gotowy do użytku. Podstawowy wariant podłączenia grzejnika. Ikona wskazuje sposób zasilania oraz powrotu wody w danym podłączeniu, umiejscowienie wkładki termostatycznej i grzałki, jeśli istnieje możliwość ich zamontowania. Moc grzejnika elektrycznego lub sugerowana moc grzałki przeznaczonej do grzejnika c.o. Waga. Pojemność. Cr Grzejnik dostępny w wersji chromowanej.
