Firma ZIEL-BRUK od zawsze na pierwszym miejscu

Transkrypt

1 jakość ziel-bruk Firma ZIEL-BRUK od zawsze na pierwszym miejscu stawia na jakość swoich produktów i zadowolenie Klienta. Od lat dokładamy wszelkich starań, aby mogli się Państwo cieszyć jak najdłużej z zakupionych w naszej firmie wyrobów. Produkty ZIEL-BRUK spełniają wymagania zintegrowanych norm europejskich: PN-EN 1338, PN-EN 1339, PN-EN 1340 i PN-EN 13198:2005 i charakteryzują się następującymi parametrami technicznymi: najwyższa 3 klasa odporności na warunki atmosferyczne tj. niska nasiąkliwość i odporność na środki odladzające; najwyższa 4 klasa odporności na ścieranie; właściwości nawierzchni antypoślizgowej. Nasze laboratoria wyposażone są w stanowiska do badania wytrzymałości na rozciąganie przy rozłupywaniu kostki brukowej, wytrzymałości na zginanie płyt, obrzeży i krawężników, a także stanowisko do badania ścieralności, nasiąkliwości i odporności na środki odladzające. Dzięki regularnym badaniom jesteśmy w stanie zagwarantować Państwu dostawę materiałów najwyższej jakości. Do produkcji stosujemy wyłącznie najwyższej jakości surowce od światowych liderów w swojej dziedzinie, m.in.: wyselekcjonowane grysy norweskie; grysy bazaltowe; piaski kwarcowe; domieszki chemiczne najlepszych zachodnich firm. Jakość naszych produktów kontrolowana jest na bieżąco w laboratoriach zakładowych, a także w zewnętrznych niezależnych laboratoriach, w celu potwierdzenia deklarowanych parametrów technicznych oraz w celu ciągłego doskonalenia jakości i trwałości produktów ZIEL-BRUK. W roku 2002 firma ZIEL-BRUK wprowadziła zintegrowany system zarządzania jakością, spełniający standardy międzynarodowej normy ISO 9001:2000. System ten, rozumiany jako filozofia postępowania i pracy, obowiązuje dziś wszystkich: zaczynając od pracowników, na szefostwie firmy kończąc. automatyczne sterowanie procesem technologicznym robot KUKA 2

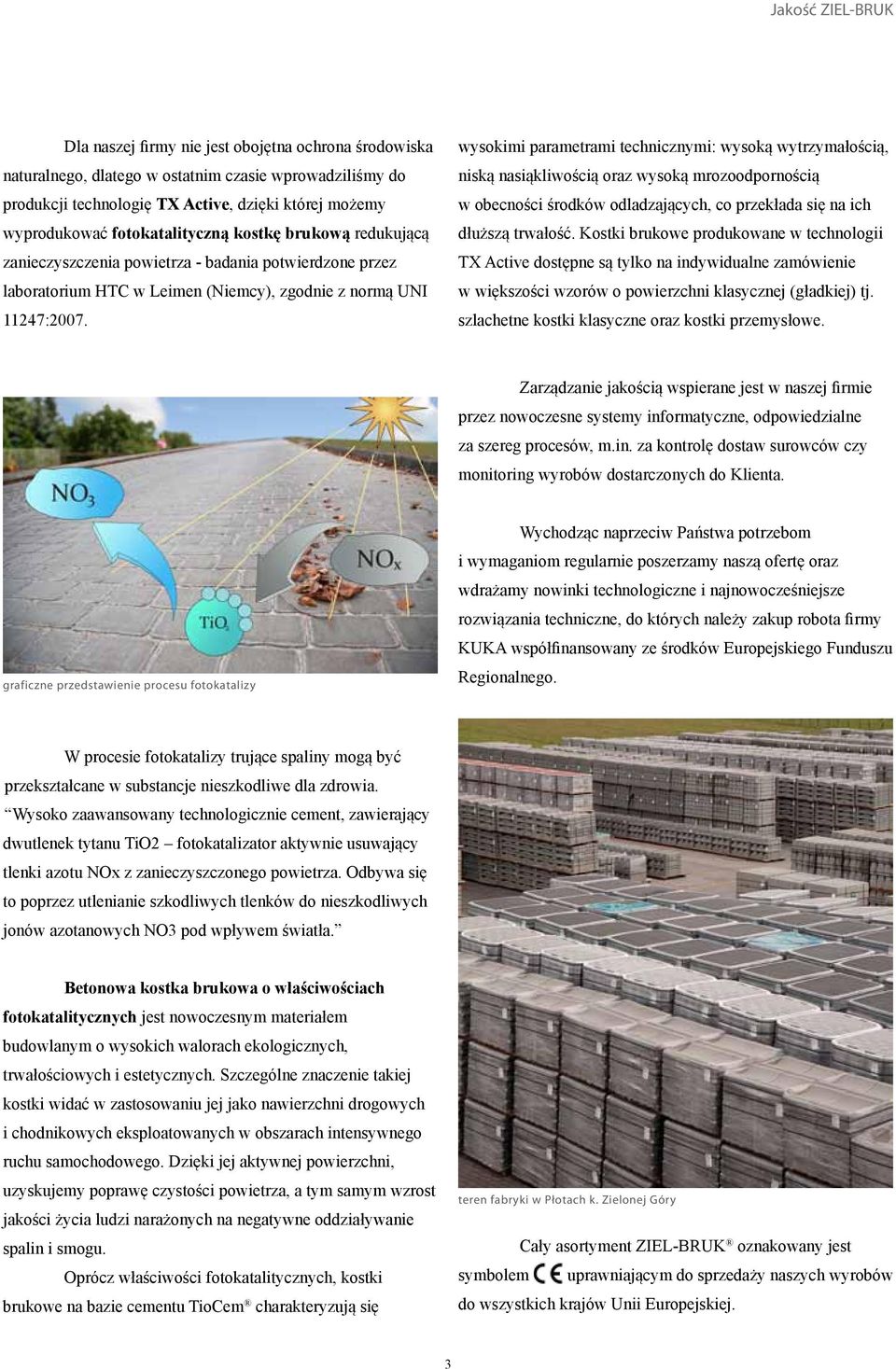

2 Jakość ZIEL-BRUK Dla naszej firmy nie jest obojętna ochrona środowiska naturalnego, dlatego w ostatnim czasie wprowadziliśmy do produkcji technologię TX Active, dzięki której możemy wyprodukować fotokatalityczną kostkę brukową redukującą zanieczyszczenia powietrza - badania potwierdzone przez laboratorium HTC w Leimen (Niemcy), zgodnie z normą UNI 11247:2007. wysokimi parametrami technicznymi: wysoką wytrzymałością, niską nasiąkliwością oraz wysoką mrozoodpornością w obecności środków odladzających, co przekłada się na ich dłuższą trwałość. Kostki brukowe produkowane w technologii TX Active dostępne są tylko na indywidualne zamówienie w większości wzorów o powierzchni klasycznej (gładkiej) tj. szlachetne kostki klasyczne oraz kostki przemysłowe. Zarządzanie jakością wspierane jest w naszej firmie przez nowoczesne systemy informatyczne, odpowiedzialne za szereg procesów, m.in. za kontrolę dostaw surowców czy monitoring wyrobów dostarczonych do Klienta. graficzne przedstawienie procesu fotokatalizy Wychodząc naprzeciw Państwa potrzebom i wymaganiom regularnie poszerzamy naszą ofertę oraz wdrażamy nowinki technologiczne i najnowocześniejsze rozwiązania techniczne, do których należy zakup robota firmy KUKA współfinansowany ze środków Europejskiego Funduszu Regionalnego. W procesie fotokatalizy trujące spaliny mogą być przekształcane w substancje nieszkodliwe dla zdrowia. Wysoko zaawansowany technologicznie cement, zawierający dwutlenek tytanu TiO2 fotokatalizator aktywnie usuwający tlenki azotu NOx z zanieczyszczonego powietrza. Odbywa się to poprzez utlenianie szkodliwych tlenków do nieszkodliwych jonów azotanowych NO3 pod wpływem światła. Betonowa kostka brukowa o właściwościach fotokatalitycznych jest nowoczesnym materiałem budowlanym o wysokich walorach ekologicznych, trwałościowych i estetycznych. Szczególne znaczenie takiej kostki widać w zastosowaniu jej jako nawierzchni drogowych i chodnikowych eksploatowanych w obszarach intensywnego ruchu samochodowego. Dzięki jej aktywnej powierzchni, uzyskujemy poprawę czystości powietrza, a tym samym wzrost jakości życia ludzi narażonych na negatywne oddziaływanie spalin i smogu. Oprócz właściwości fotokatalitycznych, kostki brukowe na bazie cementu TioCem charakteryzują się teren fabryki w Płotach k. Zielonej Góry Cały asortyment ZIEL-BRUK oznakowany jest symbolem uprawniającym do sprzedaży naszych wyrobów do wszystkich krajów Unii Europejskiej. 3

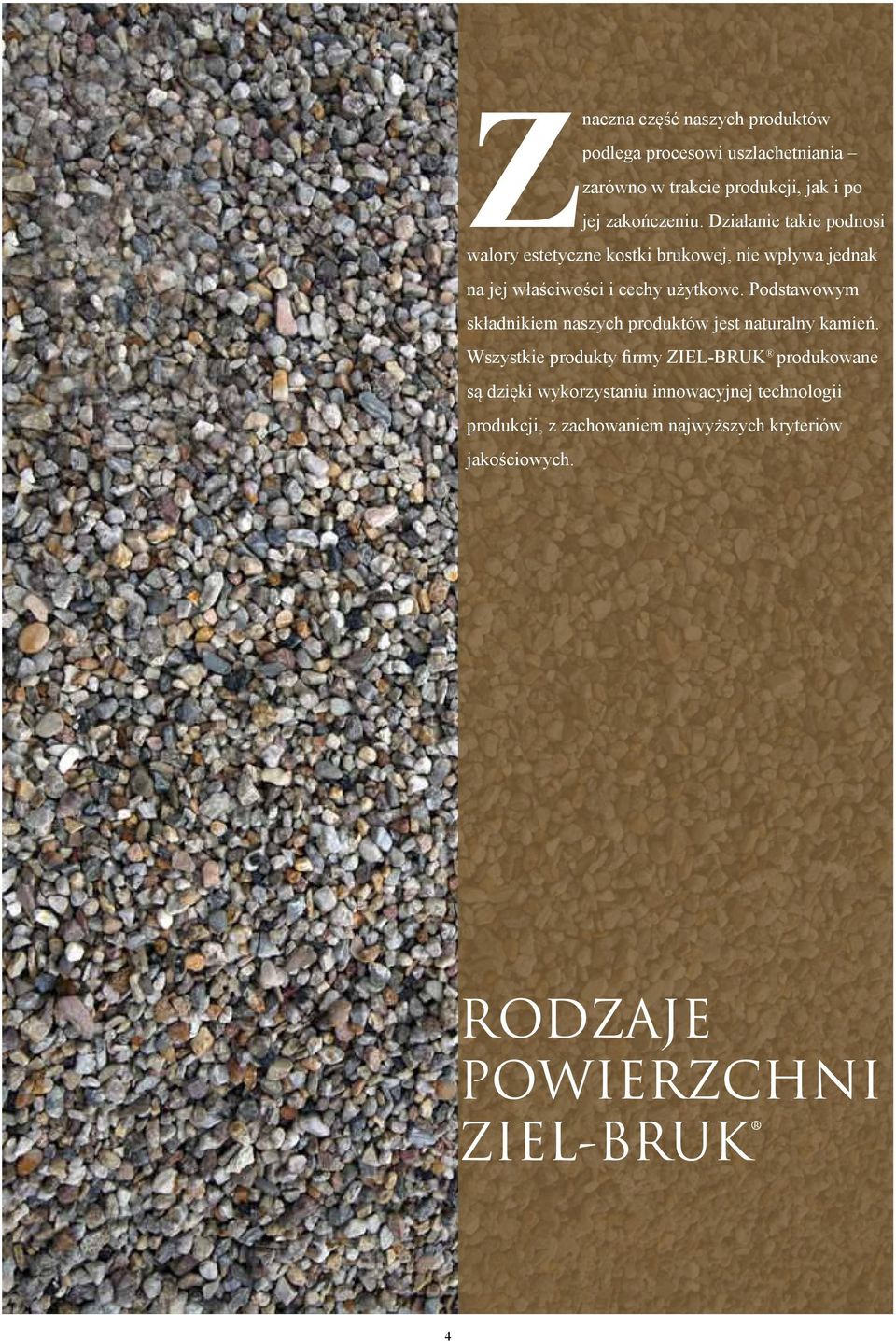

3 Znaczna część naszych produktów podlega procesowi uszlachetniania zarówno w trakcie produkcji, jak i po jej zakończeniu. Działanie takie podnosi walory estetyczne kostki brukowej, nie wpływa jednak na jej właściwości i cechy użytkowe. Podstawowym składnikiem naszych produktów jest naturalny kamień. Wszystkie produkty firmy ZIEL-BRUK produkowane są dzięki wykorzystaniu innowacyjnej technologii produkcji, z zachowaniem najwyższych kryteriów jakościowych. RODZAJE POWIERZCHNI ZIEL-BRUK 4

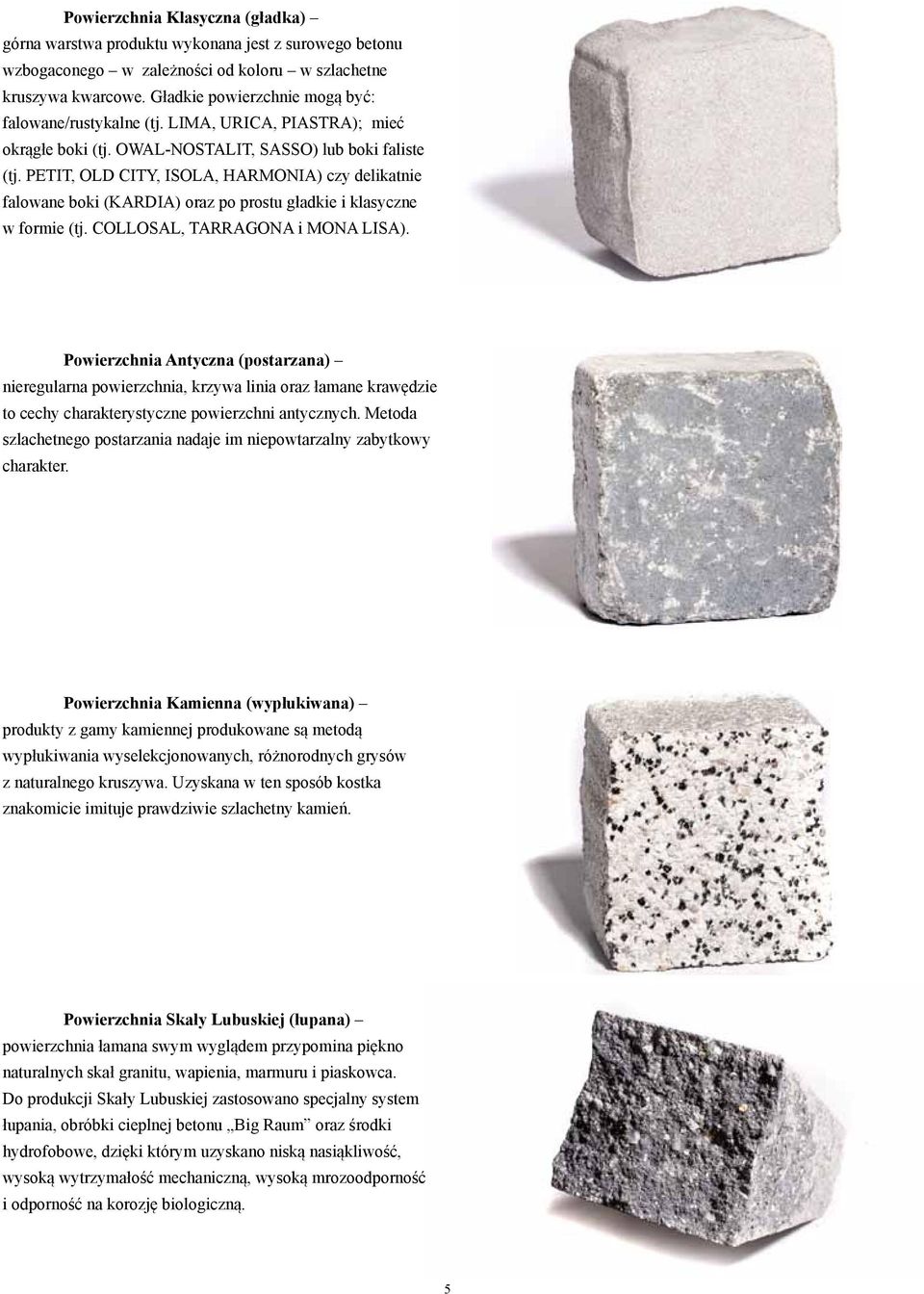

4 Powierzchnia Klasyczna (gładka) górna warstwa produktu wykonana jest z surowego betonu wzbogaconego w zależności od koloru w szlachetne kruszywa kwarcowe. Gładkie powierzchnie mogą być: falowane/rustykalne (tj. LIMA, URICA, PIASTRA); mieć okrągłe boki (tj. OWAL-NOSTALIT, SASSO) lub boki faliste (tj. PETIT, OLD CITY, ISOLA, HARMONIA) czy delikatnie falowane boki (KARDIA) oraz po prostu gładkie i klasyczne w formie (tj. COLLOSAL, TARRAGONA i MONA LISA). Powierzchnia Antyczna (postarzana) nieregularna powierzchnia, krzywa linia oraz łamane krawędzie to cechy charakterystyczne powierzchni antycznych. Metoda szlachetnego postarzania nadaje im niepowtarzalny zabytkowy charakter. Powierzchnia Kamienna (wypłukiwana) produkty z gamy kamiennej produkowane są metodą wypłukiwania wyselekcjonowanych, różnorodnych grysów z naturalnego kruszywa. Uzyskana w ten sposób kostka znakomicie imituje prawdziwie szlachetny kamień. Powierzchnia Skały Lubuskiej (łupana) powierzchnia łamana swym wyglądem przypomina piękno naturalnych skał granitu, wapienia, marmuru i piaskowca. Do produkcji Skały Lubuskiej zastosowano specjalny system łupania, obróbki cieplnej betonu Big Raum oraz środki hydrofobowe, dzięki którym uzyskano niską nasiąkliwość, wysoką wytrzymałość mechaniczną, wysoką mrozoodporność i odporność na korozję biologiczną. 5

5 SPIS TREŚCI LAVARE 10x10 szary 6

6 spis treści RODZAJE POWIERZCHNI ZIEL-BRUK 4 PŁYTY TARASOWE 8 KOSTKI SZLACHETNE ANTYCZNE 20 KOSTKI SZLACHETNE KAMIENNE 36 KOSTKI SZLACHETNE KLASYCZNE 46 ELEMENTY UZUPEŁNIAJĄCE DO SZLACHETNYCH KOSTEK BRUKOWYCH 72 SKAŁA LUBUSKA 78 ALLAN BLOCK 98 KLASYCZNE ELEMENTY MAŁEJ ARCHITEKTURY 102 KOSTKI EKOLOGICZNE 108 DROGOWE ELEMENTY PRZEMYSŁOWE 114 CO WARTO WIEDZIEĆ? 138 7

7 PŁYTY TARASOWE COLLOSAL szarości grafitu 8

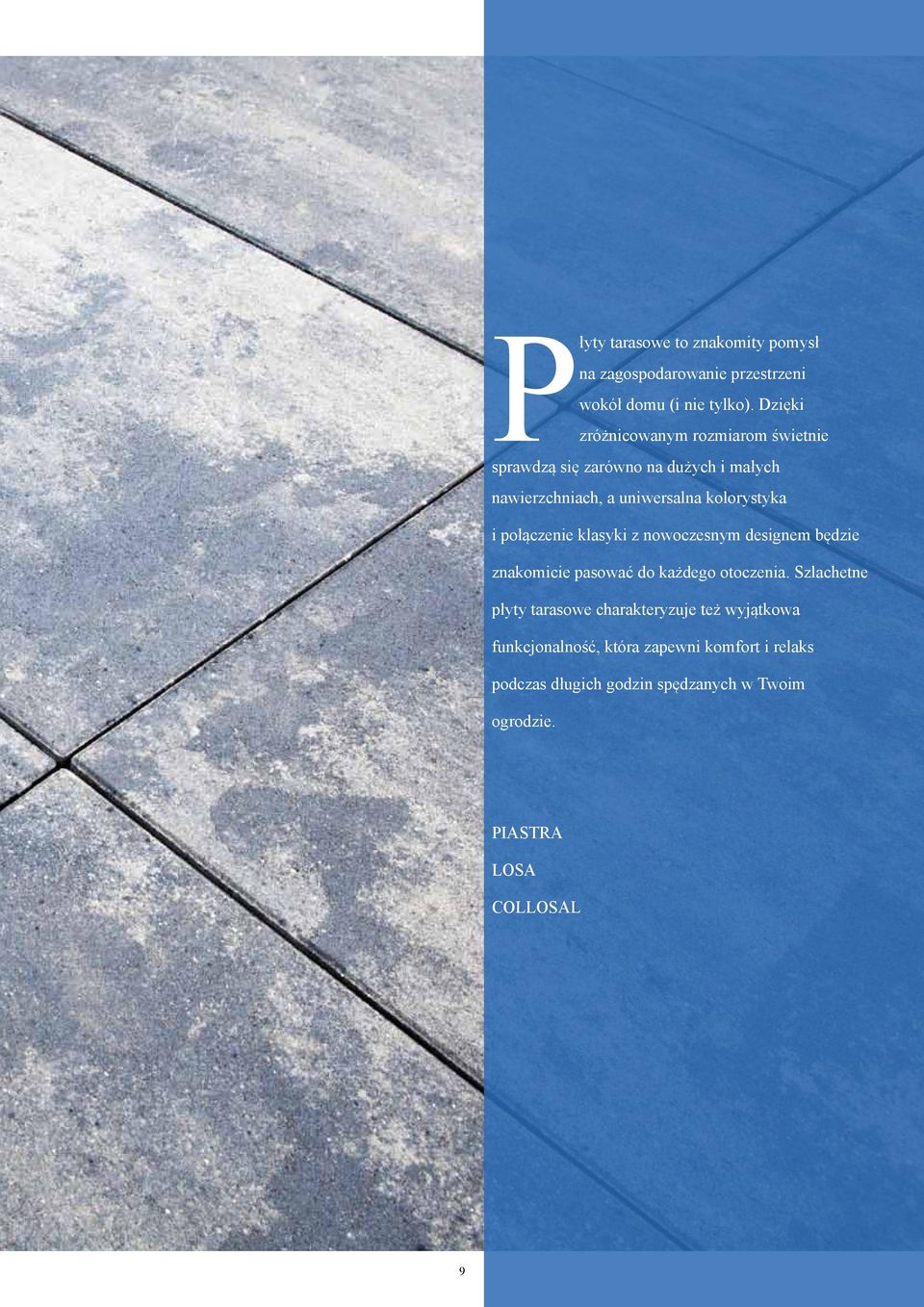

8 Płyty tarasowe to znakomity pomysł na zagospodarowanie przestrzeni wokół domu (i nie tylko). Dzięki zróżnicowanym rozmiarom świetnie sprawdzą się zarówno na dużych i małych nawierzchniach, a uniwersalna kolorystyka i połączenie klasyki z nowoczesnym designem będzie znakomicie pasować do każdego otoczenia. Szlachetne płyty tarasowe charakteryzuje też wyjątkowa funkcjonalność, która zapewni komfort i relaks podczas długich godzin spędzanych w Twoim ogrodzie. PIASTRA LOSA COLLOSAL 9

9 Piastra Firma ZIEL-BRUK przedstawia szlachetną płytę tarasową PIASTRA o rustykalnej powierzchni i specjalnie skomponowanej kolorystyce. Jej trzy kształty pozwolą wykreować różnorodne wzory nawierzchni, nadając naszej przestrzeni wyjątkowo elegancki charakter. Płyty PIASTRA przeznaczone są na taras, patio i ścieżkę ogrodową. Wyśmienicie sprawdzą się w zabudowie o klimacie gorącego południa lub uzupełnią modernistyczną formę budynku. PIASTRA cappuccino ŁUPKOWY TRUFLOWY CAPPUCINO PIASTRA truflowy 10

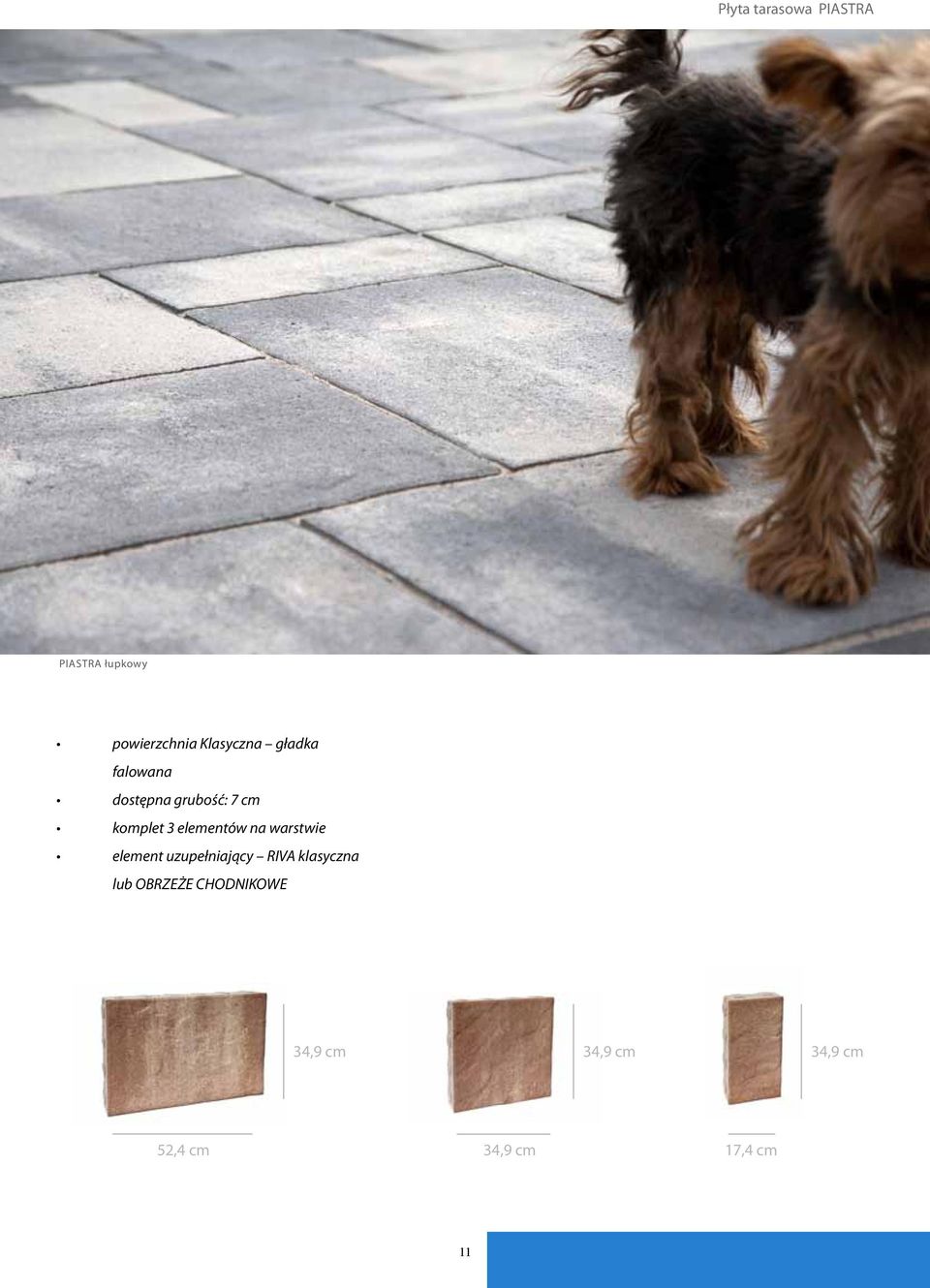

10 Płyta tarasowa PIASTRA PIASTRA łupkowy powierzchnia Klasyczna gładka falowana dostępna grubość: 7 cm komplet 3 elementów na warstwie element uzupełniający RIVA klasyczna lub OBRZEŻE CHODNIKOWE 34,9 cm 34,9 cm 34,9 cm 52,4 cm 34,9 cm 17,4 cm 11

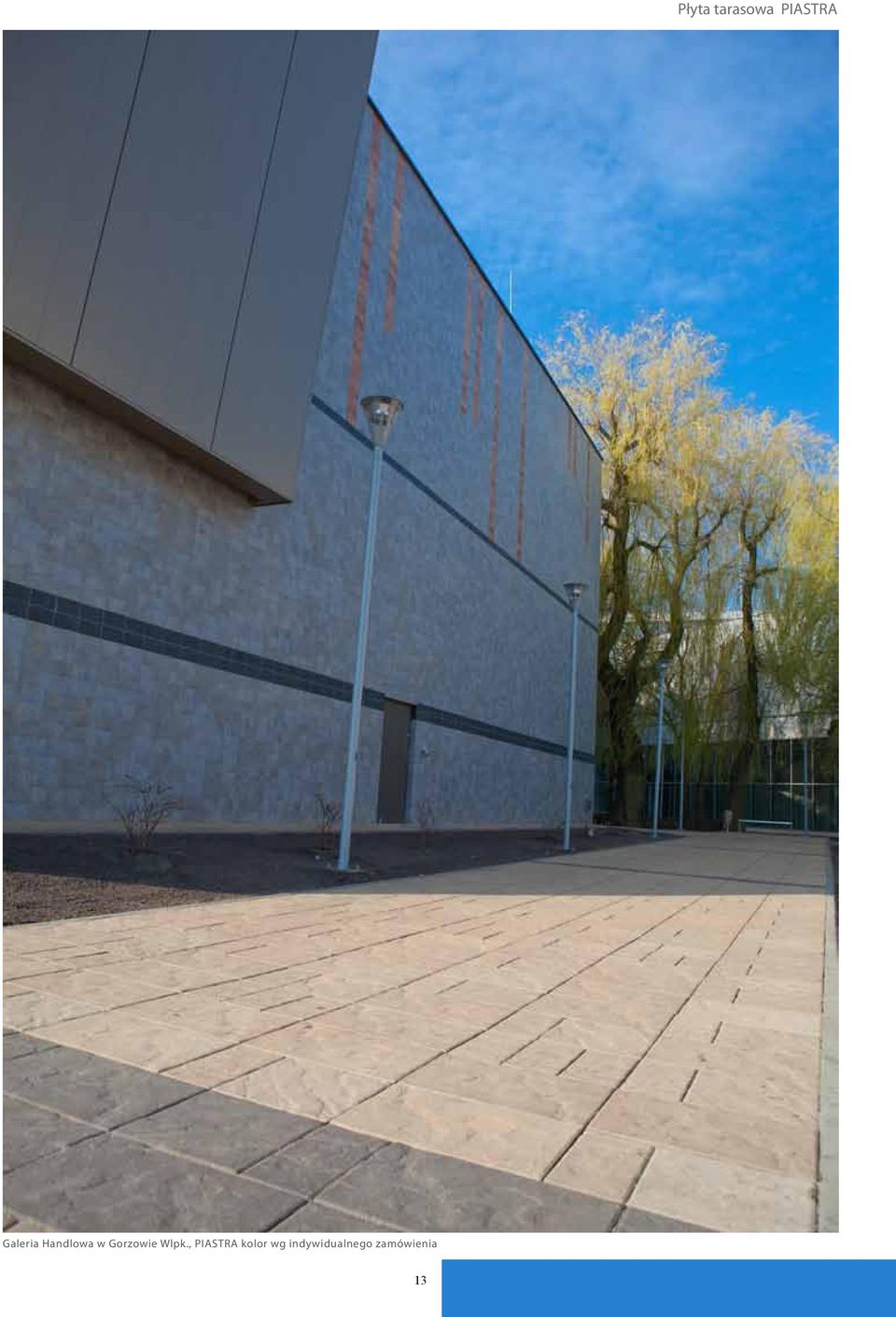

11 Galeria Handlowa w Gorzowie Wlpk., PIASTRA kolor wg indywidualnego zamówienia 12

12 Płyta tarasowa PIASTRA Galeria Handlowa w Gorzowie Wlpk., PIASTRA kolor wg indywidualnego zamówienia 13

13 Losa BIAŁY 35x35 oraz 50x50 LOSA to płyta o powierzchni granitowej, produkowana metodą wypłukiwania wyselekcjonowanych grysów. Świetnie sprawdzi SZARY 35x35 oraz 50x50 się na dużym tarasie, jak też na trawie luźno ułożona jako ścieżka w głąb ogrodu. Wyraziste głębokie kolory bieli i czerni pozwalają z łatwością ułożyć wzór zwany szachownicą. Będzie wyglądać równie doskonale w zestawieniu z ANTIQUĄ GRAFIT 35x35 ułożoną jako rama płyty. PIASKOWY 35x35 LOSA biały 14

14 Płyta tarasowa LOSA powierzchnia Kamienna wypłukiwana dostępna grubość: 50x50 (0,25 m²) 7 cm 35x35 (0,1225 m²) 5 cm sprzedawana na sztuki idealna do tworzenia szachownicy element uzupełniający OBRZEŻE LUBUSKIE lub RIVA klasyczna LOSA biały + GRANIT LUBUSKI grafit LOSA biały + ANTIQUA barwy popiołu 35 cm 50 cm 35 cm 50 cm 15

15 Collosal Płyta COLLOSAL to esencja minimalistycznego skandynawskiego designu. Jej ascetyczna forma charakteryzuje się doskonale prostą i gładką nawierzchnią. Swój surowy format COLLOSAL zawdzięcza mikrofazie i minimalnym dystansom, które pozwalają SZAROŚCI GRAFITU uzyskać wąską fugę o grubości 3,5 mm. Dzięki swoim rozmiarom (80 x 60 cm) COLLOSAL wyśmienicie nadaje się do stworzenia takich przestrzeni jak: tarasy, chodniki i place miejskie przeznaczone dla ruchu pieszych. COLLOSAL szarości grafitu 16

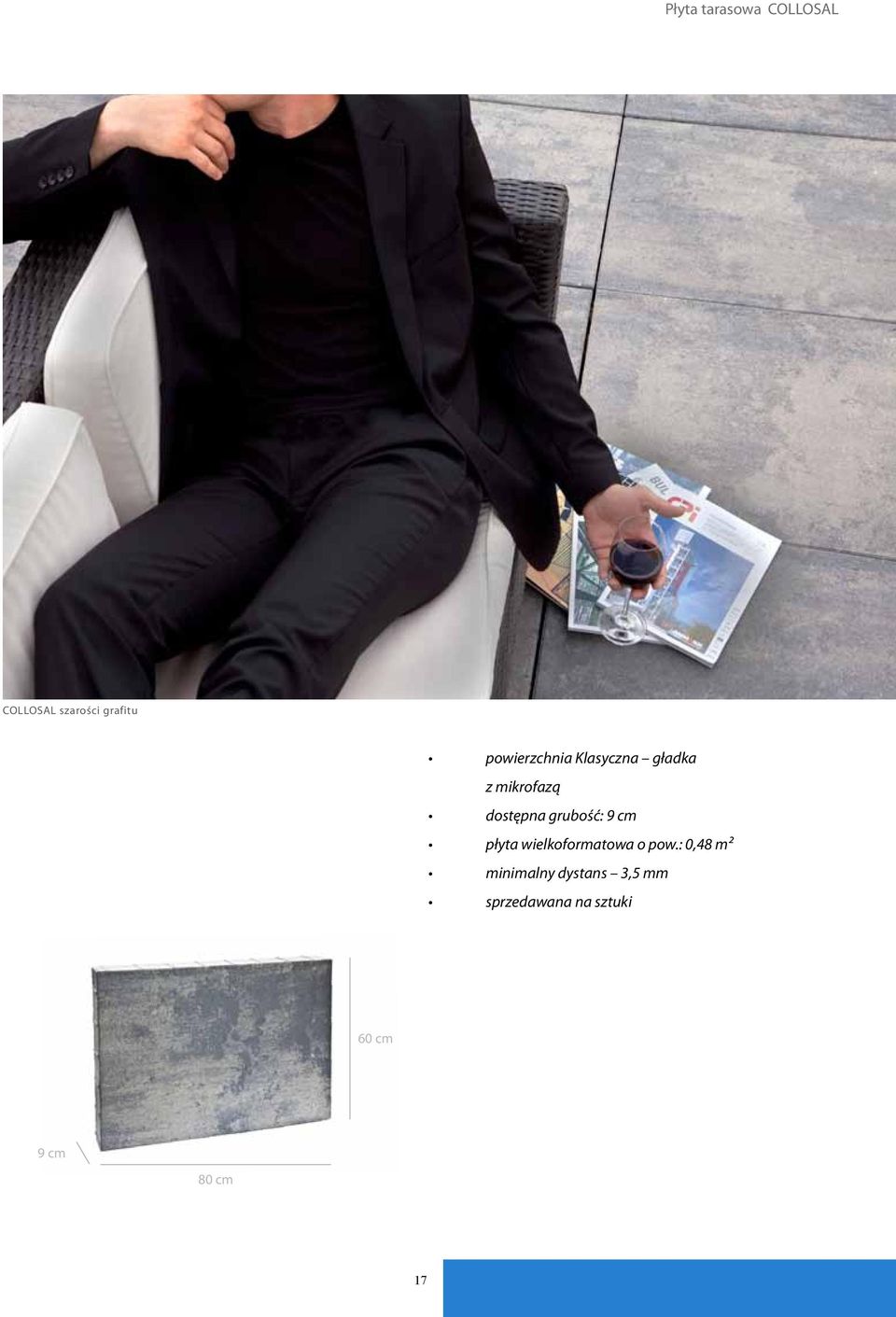

16 Płyta tarasowa COLLOSAL COLLOSAL szarości grafitu powierzchnia Klasyczna gładka z mikrofazą dostępna grubość: 9 cm płyta wielkoformatowa o pow.: 0,48 m² minimalny dystans 3,5 mm sprzedawana na sztuki 60 cm 9 cm 80 cm 17

17 Szlachetne Kostki Brukowe: Antyczne Kamienne Klasyczne RUSTICA barwy jesieni 18

18 19

19 KOSTKI SZLACHETNE ANTYCZNE ANTIQUA barwy popiołu 20

20 Nieregularna powierzchnia, krzywa linia oraz łamane krawędzie - to cechy charakterystyczne tych produktów, które tworzą unikalny styl otoczenia. Dzięki różnej grubości Kostki Szlachetne Antyczne nadadzą się na każdą nawierzchnię. Natomiast bogata kolorystyka oraz różnorodne wzornictwo pozwalają na aranżację estetycznych kompozycji tak przy starej, jak i przy nowoczesnej zabudowie. ANTIQUA RUSTICA GOTHICA VERSA ROTONDA 21

21 Antiqua Kostka ta podkreśla rustykalny styl otoczenia, a jej nieregularne krawędzie idealnie wkomponowują się w zabytkowe otoczenie kamienic starego miasta. Nieregularne wymiary umożliwiają układanie kostki na wiele różnych sposobów od prostych chodników do ozdobnych wzorów; szczególnie w miejscach, gdzie chcemy zachować naturalny wygląd otoczenia. ANTIQUA doskonale sprawdzi się również w połączeniu z dużymi płytami kamiennymi. Bardzo dobrze prezentuje się zarówno na małych powierzchniach posesji prywatnych, jak i w rozległych przestrzeniach parków czy placów staromiejskich. BARWY JESIENI BARWY JESIENI DARK BARWY WULKANU BARWY POPIOŁU CAPPUCCINO PIASKOWY ANTIQUA barwy wulkanu 22

22 Kostki antyczne ANTIQUA ANTIQUA barwy popiołu 23

23 powierzchnia Antyczna postarzana dostępna grubość: 6 lub 8 cm komplet 7 elementów na warstwie faliste boki ułatwiają układanie okrągłych wzorów element uzupełniający RIVA antyczna ANTIQUA barwy wulkanu, barwy popiołu ANTIQUA barwy jesieni dark 10,2 cm 6,8 cm 5,8 cm 7,9 cm 7,5 cm 8,3 cm 8,3 cm 9,2 cm 10,2 cm 6,8 cm 5,0 cm 8,9 cm 7,5 cm 8,7 cm 7,9 cm 24

24 Kostki antyczne ANTIQUA ANTIQUA barwy jesieni dark 25

25 Rustica Nieregularna powierzchnia, krzywa linia, łamane krawędzie zalety tej kostki stworzą unikalne i stylowe otoczenie kamienic i parków starego miasta. RUSTICA nie tylko umożliwia nadanie niepowtarzalnego klimatu dworkowej zabudowie, ale też idealnie pasuje do otoczenia nowoczesnej architektury. Różnorodna barwa i dwie wielkości kostek pozwolą na stworzenie rozmaitych wzorów kolorystycznych, znakomicie dopełniając w ten sposób nawet najbardziej wymagający projekt. BARWY JESIENI BARWY WULKANU BARWY POPIOŁU RUSTICA barwy wulkanu CEGLASTY PIASKOWY powierzchnia Antyczna- postarzana dostępna grubość: 8 cm każdy z 2 elementów prezentowanego wzoru sprzedawany jest osobno element uzupełniający RIVA antyczna 26

26 Kostki antyczne RUSTICA 15 cm 15 cm 22,5 cm 15 cm 27

27 RUSTICA barwy jesieni 28

28 ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ a... ~ ~ ~ ~ ~ ~ ~ a... ~ "- ~ ~ ~ ~ ~...t::;) 'i lu,~ ~ ~ = Kostki antyczne RUSTICA Z et: ~ Q ' t (,~.~ ~... ~:.;;: ~ '- ~- 9.:.:.g 'i:: '" t::s "~.. <:I.", ~ ':-, VJ...:< lu 2. Q:t.. _t::s.:o( E 6 ~ ~ ~,!3 - t::s s:: t::s~ s::"'s;. <:I ~..s;t::s-n RUSTICA barwy wulkanu 29

29 Gothica Swoją minimalistyczną formą zachwyci każde oko. Zróżnicowane odcienie kolorów i jednolity wymiar kostki umożliwią łatwe i szybkie tworzenie niepowtarzalnych powierzchni. BARWY JESIENI BARWY WULKANU CAPPUCCINO CEGLASTY PIASKOWY GOTHICA cappuccino 30

30 Kostki antyczne GOTHICA GOTHICA cappuccino powierzchnia Antyczna- postarzana dostępna grubość: 6 lub 8 cm element uzupełniający RIVA antyczna 10 cm 20 cm GOTHICA cappuccino 31

31 Versa Subtelna, długa i wąska forma w uniwersalnym kształcie. Dzięki swoim wymiarom pozwala układać kostkę brukową jak parkiet. Jodełka tradycyjna TRUFLOWY czy kwadratowa? Teraz również przed Twoim domem. Wysmakowana kolorystyka dopełni uniwersalny charakter CARMEN VERSY. powierzchnia Antyczna- postarzana dostępna grubość: 7 cm element uzupełniający RIVA antyczna VERSA truflowy VERSA truflowy 32

32 Kostki antyczne VERSA 21 cm 7 cm VERSA carmen VERSA carmen 33

33 Rotonda Innowacyjna metoda postarzania używana do produkcji kostki brukowej ROTONDA, zapewnia jej niepowtarzalny i wyjątkowy wygląd retro. Trzy kształty (w skład których wchodzą dwa kliny) pozwalają z łatwością stworzyć zarówno proste, jak i kręte ścieżki na podjazdach i dziedzińcach. TRUFLOWY ROTONDA barwy wulkanu BARWY WULKANU BARWY POPIOŁU powierzchnia Antyczna- postarzana dostępna grubość: 8 cm komplet 3 elementów na warstwie element uzupełniający RIVA antyczna 8 cm 7 cm 4,4 cm 15,2 cm 15,2 cm 15,2 cm 8 cm 10,4 cm 10,4 cm 34

34 Kostki antyczne ROTONDA ROTONDA barwy wulkanu 35

35 KOSTKI SZLACHETNE KAMIENNE GRANIT LUBUSKI biały, grafit 36

36 Grupa elementów produkowanych metodą wypłukiwania wyselekcjonowanych, różnorodnych grysów z naturalnego kruszywa. Uzyskana w ten sposób kostka łudząco przypomina prawdziwie szlachetny kamień, a bogata kolorystyka umożliwia stworzenie niepowtarzalnej powierzchni. GRANIT LUBUSKI LAVARE 37

37 Granit lubuski GRANIT LUBUSKI to asortyment kostek betonowych posiadających wygląd, kształt i trwałość granitu naturalnego. Nieregularne wymiary umożliwiają układanie kostek na wiele różnych sposobów od prostych chodników czy dróg do ozdobnych BIAŁY SZARY wzorów. Produkt ten sprawdza się szczególnie w miejscach, w których chcemy zachować naturalny wygląd otoczenia. GRAFIT Subtelna i naturalna elegancja GRANITU LUBUSKIEGO uzyskana została dzięki zastosowaniu delikatnej metody wypłukiwania wyselekcjonowanych, różnokolorowych grysów z naturalnego kamienia. Oryginalna PIASKOWY powierzchnia tej kostki tworzy szczególne wrażenie dzięki zastosowaniu odpowiedniej kompozycji świateł. CZERWONY Wzór zastrzeżony w Urzędzie Patentowym PL nr: GRANIT LUBUSKI biały, grafit 38

38 Kostki kamienne GRANIT LUBUSKI GRANIT LUBUSKI biały, grafit 39

39 GRANIT LUBUSKI biały 40

40 Kostki kamienne GRANIT LUBUSKI powierzchnia Kamienna - wypłukiwana dostępna grubość: 6 lub 8 cm komplet 7 elementów na warstwie faliste boki ułatwiają układanie okrągłych wzorów element uzupełniający OBRZEŻE LUBUSKIE lub RIVA klasyczna/antyczna GRANIT LUBUSKI piaskowy 10,2 cm 6,8 cm 5,8 cm 7,9 cm 7,5 cm 8,3 cm 8,3 cm 9,2 cm 10,2 cm 6,8 cm 5,0 cm 8,9 cm 7,5 cm 8,7 cm 7,9 cm 41

41 GRANIT LUBUSKI biały, grafit + OWAL-NOSTALIT grafit 42

42 Kostki kamienne GRANIT LUBUSKI GRANIT LUBUSKI biały, szary, grafit 43

43 Lavare Program 4 kostek o szlachetnej powierzchni, w którym każda kostka produkowana jest pojedynczo. Wyselekcjonowane grysy z naturalnego kamienia, dzięki zastosowaniu metody wypłukiwania, nadają jej znakomity efekt wizualny. Klasyczne kształty pozwalają na zastosowanie LAVARE na tarasach, ścieżkach ogrodowych i podjazdach, umożliwiając przy tym układanie rozmaitych wzorów. BIAŁY SZARY LAVARE 20x10 biały, 10x10 grafit GRAFIT powierzchnia Kamienna wypłukiwana dostępna grubość: 6 cm każdy z 4 elementów prezentowanego wzoru sprzedawany jest osobno element uzupełniający OBRZEŻE LUBUSKIE lub RIVA klasyczna/antyczna 10 cm 10 cm 20 cm 10 cm 44

44 Kostki kamienne LAVARE LAVARE 10x10 szary 20 cm 20 cm 20 cm 20 cm 10 cm 10 cm 10 cm 10 cm 20 cm 20 cm 20 cm 20 cm 28 cm 28 cm 45

45 KOSTKI SZLACHETNE KLASYCZNE OWAL-NOSTALIT barwy jesieni dark 46

46 Kostki Szlachetne Klasyczne to szeroki wybór gładkich kostek, które umożliwiają tworzenie eleganckich nawierzchni z zachowaniem wszelkich zasad estetyki. Różnorodność kształtów, kolorów i grubości zaspokoi nawet najbardziej wyszukane gusta. OLD CITY OWAL- NOSTALIT PETIT TARRAGONA LIMA URICA SASSO KARDIA MONA LISA ISOLA HARMONIA 47

47 Old city Program 5 kostek, spośród których każdy element jest produkowany oddzielnie. Nieregularne krawędzie i rustykalna, delikatna faza perfekcyjnie wkomponowuje się w starą zabudowę. OLD CITY można układać w rozmaite kształty, m.in. w koła czy wachlarze. Dzięki zastosowaniu specjalnych odstępników (spoiny ok. 1 cm) wygląd powierzchni nasuwa skojarzenie ze starymi brukowanymi uliczkami. Kostka wyśmienicie dostosuje się również do bardzo nowoczesnej zabudowy. BARWY JESIENI GRAFIT SZARY OLD CITY barwy jesieni 48

48 Kostki klasyczne OLD CITY OLD CITY szary 49

49 OLD CITY barwy jesieni, szary 50

50 Kostki klasyczne OLD CITY powierzchnia Klasyczna - gładka o falowanych krawędziach/brzegach dostępna grubość: 6 cm oraz 8 cm- elementy 16x18 i 16x27 każdy z 5 elementów prezentowanego wzoru sprzedawany jest osobno element uzupełniający RIVA klasyczna lub OBRZEŻE CHODNIKOWE OLD CITY szary 11 o 24 o 16 cm 16 cm 16 cm 9 cm 18 cm 27 cm 51

51 Owal-nostalit System 3 kostek o łagodnej fazie obiegowej przypominającej równo ociosane polne kamienie. Jej wygląd świetnie sprawdzi się przy polskiej tradycyjnej zabudowie dworkowej. powierzchnia Klasyczna - gładka o zaokrąglonych krawędziach/brzegach dostępna grubość: 6 lub 8 cm komplet 3 elementów na warstwie element uzupełniający RIVA klasyczna lub OBRZEŻE CHODNIKOWE BARWY JESIENI BARWY JESIENI DARK GRAFIT SZARY PIASKOWY CZERWONY OWAL-NOSTALIT barwy jesieni 52

52 Kostki klasyczne OWAL NOSTALIT OWAL-NOSTALIT barwy jesieni 53

53 OWAL-NOSTALIT grafit + GRANIT LUBUSKI biały 12 cm 12 cm 12 cm 18 cm 12 cm 9 cm 54

54 Kostki klasyczne OWAL NOSTALIT OWAL-NOSTALIT grafit + GRANIT LUBUSKI biały, grafit 55

55 OWAL-NOSTALIT barwy jesieni 56

56 57 Kostki klasyczne OWAL NOSTALIT

57 Petit Drobna i gładka jak PETIT. Siedem elementów (w tym dwa kliny), wyraźnie zaznaczone krawędzie i lekko falowane boki pozwolą komponować wzory o różnych promieniach. PETIT świetnie sprawdzi się jako eleganckie wykończenie powierzchni z dużych płyt. Zastosować ją można także jako dodatek do kostki ANTIQUA jako jej strukturalne przeciwieństwo. BARWY JESIENI BARWY JESIENI DARK GRAFIT SZARY PETIT piaskowy PIASKOWY 10,2 cm 6,8 cm 5,8 cm 7,9 cm 7,5 CAPPUCCINO 10,2 cm 6,8 cm 5,0 cm 8,9 cm 7, 58

58 Kostki klasyczne PETIT PETIT barwy jesieni PETIT barwy jesieni cm 7,5 cm 8,3 cm 8,3 cm 9 cm 7,5 cm 8,7 cm 7,9 cm 9,2 cm powierzchnia Klasyczna gładka dostępna grubość: 6 lub 8 cm komplet 7 elementów na warstwie faliste boki ułatwiają układanie okrągłych wzorów element uzupełniający RIVA klasyczna lub OBRZEŻE CHODNIKOWE 59

59 Tarragona Program 3 kostek o prostych krawędziach i równej powierzchni. Dostępna z fazą i bez fazy obiegowej. Ze względu na swoją grubość nadaje się na parkingi, drogi dojazdowe oraz na prywatne posesje. TARRAGONA jest idealna do zabudowy miejsc o charakterze śródmiejskim, zabytkowym. BARWY JESIENI GRAFIT TARRAGONA barwy jesieni SZARY CZERWONY PIASKOWY powierzchnia Klasyczna - gładka dostępna grubość: 8 cm każdy z 3 elementów prezentowanego wzoru sprzedawany jest osobno dostępne z fazą lub bez fazy obiegowej element uzupełniający RIVA klasyczna lub OBRZEŻE CHODNIKOWE 60

60 Kostki klasyczne TARRAGONA TARRAGONA grafit TARRAGONA barwy jesieni, grafit 15 cm 15 cm 15 cm 22,5 cm 15 cm 7,5 cm 61

61 Lima charakteryzująca się łagodną, nieregularną nawierzchnią i zaokrąglonymi brzegami, przywodzi na myśl piaszczystą plażę w pełnym słońcu. Właśnie dlatego tak znakomicie wygląda zarówno na miejskich skwerach i deptakach, jak w ogrodach oraz na tarasach. Kostka LIMA dzięki wyrazistemu kształtowi, trzem różnym wielkościom oraz wizualnie miękkiej fakturze pozwoli stworzyć unikalny klimat ciepłego południa w każdej przestrzeni zwłaszcza zaś tam, gdzie zależy nam na zachowaniu doskonałej symbiozy z naturalnym otoczeniem. BARWY JESIENI LIMA piaskowy GRAFIT SZARY powierzchnia Klasyczna - gładka falowana dostępna grubość: 8 cm komplet 3 elementów na warstwie element uzupełniający RIVA klasyczna lub OBRZEŻE CHODNIKOWE PIASKOWY 12 cm 12 cm 12 cm 18 cm 12 cm 9 cm 62

62 Kostki klasyczne LIMA, URICA Urica Zestaw 4 różnych, symetrycznych kształtów o prostych kątach. Rustykalna faza obiegowa, duże płyty kostkowe i mała kosteczka stwarzają niepowtarzalną kombinację powierzchni starobrukowych starego miasta, placów i ryneczków. BARWY JESIENI URICA barwy jesieni powierzchnia Klasyczna - gładka o falowanych krawędziach/brzegach dostępna grubość: 8 cm każdy z 4 elementów prezentowanego wzoru sprzedawany jest osobno element uzupełniający RIVA klasyczna lub OBRZEŻE CHODNIKOWE URICA barwy jesieni 16 cm 16 cm 16 cm 24 cm 16 cm 24 cm 8 cm 32 cm 63

63 Sasso SASSO jest jak kamień polny. Łagodna faza obiegowa i lekko zaokrąglone boki pozwalają na tworzenie z niej wspaniałych miejskich alei i deptaków. Szeroki wachlarz kolorystyczny umożliwia dopasowanie przestrzeni do każdej zabudowy. Powierzchnia ułożona z SASSO przypomina bruk, gdzie wszystko obraca się wokół małej kostki kołowej. BARWY JESIENI GRAFIT SASSO barwy jesieni SZARY CZERWONY powierzchnia Klasyczna - gładka o zaokrąglonych krawędziach/brzegach dostępna grubość: 6 cm element uzupełniający RIVA klasyczna lub OBRZEŻE CHODNIKOWE PIASKOWY 11,5 cm 11,5 cm 64

64 Kostki klasyczne SASSO SASSO barwy jesieni 65

65 Kardia System 7 elementów o różnych wymiarach i nieregularnych krawędziach. Widoczne nierówności powierzchni kostek to zamierzony zabieg, którego KARDIA barwy jesieni celem jest wywołanie wrażenie rozluźnionej przestrzeni i podkreślenie charakterystycznego, rustykalnego stylu. Szorstka nawierzchnia i ciemne odcienie nadają kostce kolory spękanej ziemi. 22 cm 14 cm 20 cm 11 cm BARWY JESIENI PIASKOWY KARDIA barwy jesieni 66

66 Kostki klasyczne KARDIA powierzchnia Klasyczna - gładka dostępna grubość: 8 cm komplet 7 elementów na warstwie element uzupełniający RIVA klasyczna lub OBRZEŻE CHODNIKOWE 15,3 cm 18 cm 9 cm 16 cm KARDIA barwy jesieni 67

67 Mona lisa System kostki brukowej MONA LISA przyciąga swoim stylowym i eleganckim wyglądem. Ozdobna, delikatna faza wizualnie ożywia kostkę, a minimalne dystanse między poszczególnymi elementami pozwalają na bardzo ścisłe ułożenie kostki. Kostki wbudowane na tarasach ziemnych i w miejscach, gdzie wymagana jest równa powierzchnia tworzą jednolitą, spójną całość. MONA LISA barwy jesieni BARWY JESIENI powierzchnia Klasyczna - gładka dostępna grubość: 6 cm komplet 6 elementów na warstwie element uzupełniający RIVA klasyczna lub ORZEŻE CHODNIKOWE 21 cm 15 cm 27 cm 11 cm 17,5 cm 15 cm 21 cm 27 cm 68

68 Kostki klasyczne MONA LISA, ISOLA Isola Kostka ta świetnie będzie wyglądać na wysepkach i placach o lekko wypukłym kształcie. Jej 4 elementy pozwalają stworzyć ciekawą, rustykalną powierzchnię, a szerokie spoiny, które można zasypać grysem, urozmaicają efekt wizualny i sprawiają, że przestrzeń nabiera unikalnego charakteru. GRAFIT ISOLA szary SZARY PIASKOWY powierzchnia Klasyczna - gładka o lekko pomarszczonych krawędziach/brzegach dostępna grubość: 8 cm komplet 4 elementów na warstwie element uzupełniający RIVA klasyczna lub ORZEŻE CHODNIKOWE 12,5 cm 21 cm 18 cm 15 cm 12,5 cm 69

69 Harmonia Program składający się z 5 różnych, symetrycznych kształtów, które pozwalają komponować rozmaite aranżacje: od układów prostokątnych i pawich piór do pełnych okręgów. Łagodna faza obiegowa na wierzchu kostki nadaje jej subtelny wygląd. BARWY JESIENI GRAFIT SZARY HARMONIA szary CARMEN 24 o 12 o 12 cm 12 cm 12 cm 6 cm 12 cm 18 cm 70

70 Kostki klasyczne HARMONIA HARMONIA barwy jesieni HARMONIA barwy jesieni powierzchnia Klasyczna - gładka o bokach zaokrąglonych do wewnątrz (wklęsłych) dostępna grubość: 8 cm każdy z 5 elementów prezentowanego wzoru sprzedawany jest osobno element uzupełniający RIVA klasyczna lub ORZEŻE CHODNIKOWE 71

71 ELEMENTY UZUPEŁNIAJĄCE DO SZLACHETNYCH KOSTEK BRUKOWYCH OBRZEŻE chodnikowe szary + ANTIQUA barwy wulkanu + RUSTICA barwy wulkanu 72

72 73

73 Riva antyczna RIVA to dwustronny krawężnik ogrodowy dzięki czemu może spełniać funkcję niskiego obrzeża chodnika lub klasycznego krawężnika oddzielającego drogi od tras dla pieszych. Dzięki wąskiemu, ergonomicznemu kształtowi można go łatwo układać na zaokrąglonych powierzchniach, a uniwersalna kolorystyka oraz dwie wersje faktury (gładka lub postarzana) sprawia, że RIVA doskonale komponuje się ze wszystkimi naszymi Szlachetnymi Kostkami Brukowymi. RIVA ANTYCZNA barwy wulkanu BARWY WULKANU CAPPUCCINO CEGLASTY 3 cm 18 cm 10 cm 11 cm 12,5 cm 12,5 cm 10 cm 10 cm 12, RIVA ANTYCZNA barwy wulkanu 74

74 Elementy uzupełniające RIVA ANTYCZNA, RIVA KLASYCZNA Riva klasyczna powierzchnia do wyboru: Klasyczna - gładka lub Antyczna postarzana 1 element o dwóch funkcjach: - niskiego obrzeża do oddzielenia trawników od chodników 3 cm ponad powierzchnię gruntu - krawężnika do oddzielania chodników od dróg i podjazdów 10 cm ponad powierzchnię zapotrzebowanie na mb = 10 szt. wąski kształt umożliwia tworzenie okrągłych wzorów RIVA KLASYCZNA grafit GRAFIT CAPPUCCINO CZERWONY RIVA KLASYCZNA grafit 3 cm 18 cm 10 cm 11 cm 12,5 cm 12,5 cm 10 cm 10 cm 75

75 Obrzeże lubuskie Obrzeża lubuskie to idealne rozwiązanie dla wykończenia powierzchni wykonanych ze szlachetnych kostek kamiennych. Nie tylko zapobiegną rozchodzeniu się kostek pod wpływem nacisku (która to cecha jest ich podstawową funkcją), ale także nadadzą przestrzeni wrażenie spójnej estetycznej całości. BIAŁY SZARY GRAFIT OBRZEŻE LUBUSKIE biały + LAVARE 10x10 szary, grafit powierzchnia Kamienna wypłukiwana 1 szt. = 1 mb idealne do wykończenia powierzchni z kostek Kamiennych oraz płyty LOSA 76

76 Elementy uzupełniające OBRZEŻE LUBUSKIE, OBRZEŻE CHODNIKOWE Obrzeże chodnikowe Obrzeże chodnikowe jest elementem wykończenia chodników, ścieżek, podjazdów i alejek ogrodowych. To standardowe rozwiązanie zapobiega rozchodzeniu się ułożonej już kostki szczególnie na podjazdach, gdzie wjeżdżają samochody. BARWY JESIENI GRAFIT OBRZEŻE chodnikowe szary + ANTIQUA barwy wulkanu + RUSTICA barwy wulkanu SZARY CZERWONY H B L OBRZEŻE chodnikowe szary + CEGŁA HOLLAND grafit powierzchnia Klasyczna gładka Obrzeże chodnikowe B (cm) H (cm) L (cm) szt. = 1 mb idealne do wykończenia powierzchni z kostek Klasycznych dostępne również w barwach jesieni 77

77 SKAŁA LUBUSKA SKAŁA LUBUSKA pustak ścienno-cokołowy / onyx, wapień, granit 78

78 Skała Lubuska to asortyment innowacyjnych elementów betonowych łupanych, które wyglądem przypominają piękno naturalnych skał granitu, wapienia, marmuru i piaskowca. Opatentowane komponenty Skały Lubuskiej znajdą zastosowanie zarówno w budowie murów oporowych, ekranów akustycznych, ogrodzeń, jak i schodów, klombów, śmietników czy budynków gospodarczych. Nowatorskie rozwiązania produktowe obejmują wyroby i wzory, które zostały zastrzeżone w Urzędzie Patentowym. Wszystkie elementy Skały Lubuskiej są produkowane z wyselekcjonowanych żwirów, grysów oraz piasków kwarcowych w technologii betonu wibroprasowanego. Do ich produkcji zastosowano specjalny system łupania, obróbki cieplnej betonu Big Raum oraz środki hydrofobowe, dzięki którym uzyskujemy niską nasiąkliwość, wysoką wytrzymałość mechaniczną, wysoką mrozoodporność i odporność na korozję biologiczną. 79

79 SKAŁA LUBUSKA pustak skarpowy / granit 80

80 Skała lubuska GRAFIT OGRODZENIA PUSTAK ŚCIENNO-COKOŁOWY PUSTAK SŁUPKOWY PRZYKRYCIA ONYX MURY OPOROWE PUSTAK SKARPOWY WAPIEŃ PIASKOWIEC OBUDOWY I NISKIE MURKI OPOROWE PALISADY BLOCZEK MUROWY ANTYCZNY OCHRA SCHODY BLOK SCHODOWY MARMUR ŚCIANY I ELEWACJE PUSTAK ŚCIENNY PUSTAK NADPROŻOWY PUSTAK ELEWACYJNY 81

81 Ogrodzenia Pustak ściennocokołowy Skała Lubuska pustak ścienno-cokołowy dwustronnie łupany 39x20x19 cm. Pustak ten jest elementem systemu murowania konstrukcji wolnostojącego murku do wysokości 3 m. Mury te mają zastosowanie jako cokoły ogrodzeniowe między słupkami, pełne ogrodzenia posesji prywatnych oraz ekrany akustyczne przy drogach. Powierzchnia ma fakturę skały łupanej. Pojedyncze moduły nakłada się na siebie stosując przy tym klej do płytek, zaprawę klejową, silikon do betonu lub piankę 19,5 cm 20 cm 19 cm poliuretanową w zależności od przeznaczenia. Doskonale 19 cm sprawdzi się także jako umocnienie skarp do wysokości 1,80m. Ściany z tych pustaków nie wymagają spoinowania. Wzór zastrzeżony w Urzędzie Patentowym PL; nr: cm 39 cm SKAŁA LUBUSKA pustak ścienno-cokołowy + przykrycie cokołu / wapień 82

82 Skała Lubuska PUSTAK ŚCIENNO COKOŁOWY, PRZYKRYCIE COKOŁU Przykrycie cokołu Skała Lubuska przykrycie cokołu dwustronnie łupane 50x30x5/6 cm. Moduł ten ma kształt daszku dwuspadowego. Przeznaczony jest do przykrywania cokołów i murków z pustaków ścienno-cokołowych Skała Lubuska. Dwa podłużne rowki wzdłuż dłuższej krawędzi jako kapinos służą do odprowadzania wody. Natomiast ścianki boczne łudząco przypominają skałę naturalną, dzięki czemu przykrycie to jest znakomitym uzupełnieniem konstrukcji z pustaków ścienno-cokołowych. 6 cm 5 cm 30 cm 50 cm SKAŁA LUBUSKA pustak ścienno-cokołowy + przykrycie cokołu / marmur SKAŁA LUBUSKA pustak ścienno-cokołowy + przykrycie cokołu, palisada, bloczek murowy antyczny / wapień + ANTIQUA barwy popiołu, wulkanu 83

83 Pustak słupkowy Skała Lubuska pustak słupkowy czterostronnie łupany 30x30x19 cm. Służy on do budowy słupków ogrodzeniowych oddzielających cokoły lub przęsła ogrodowe. Może stanowić również uzupełnienie ścian oporowych. Pustak skonstruowany jest w taki sposób, aby w przypadku wznoszenia wyższych konstrukcji możliwe było ich zazbrojenie i zabetonowanie. Wzór zastrzeżony w Urzędzie Patentowym PL; nr: cm 30 cm 30 cm SKAŁA LUBUSKA pustak słupkowy + przykrycie słupka, pustak ściennocokołowy + przykrycie cokołu / piaskowiec SKAŁA LUBUSKA pustak słupkowy + przykrycie słupka, pustak ścienno-cokołowy + przykrycie cokołu / wapień 84

84 Skała Lubuska PUSTAK SŁUPKOWY, PRZYKRYCIE SŁUPKA Przykrycie słupka Skała Lubuska przykrycie słupka czterostronnie łupane 40x40x7 cm. Element ten służy do przykrywania słupków budowanych z pustaków słupkowych. Stanowi idealne wykończenie dla całej zabudowy ze Skały Lubuskiej. 7 cm 40 cm 40 cm SKAŁA LUBUSKA pustak słupkowy + przykrycie słupka, pustak ściennocokołowy + przykrycie cokołu / wapień SKAŁA LUBUSKA pustak słupkowy + przykrycie słupka, pustak ścienno-cokołowy + przykrycie cokołu / onyx, grafit, wapień 85

85 mury oporowe Pustak skarpowy Skała Lubuska pustak skarpowy jednostronnie łupany 25x30/40x15 cm. Znakomicie sprawdza się przy wznoszeniu ścian na sucho lub na zaprawę klejową. Wykorzystuje się go tam, gdzie niezbędne jest wzmocnienie skarpy, zbocza oraz wałów charakterystycznymi zaokrąglonymi formami w postaci pierścieni. Lico i widoczne kanty pustaków mają fakturę skały łupanej, co pozwala na zachowanie naturalnego charakteru wzniesienia. Elementy te stosuje się w liniach prostych i kołowych do wysokości ca 4 m.b. Trapezowy kształt poszczególnych modułów umożliwia SKAŁA LUBUSKA pustak skarpowy / granit wykonanie wewnętrznych i zewnętrznych łuków wg własnego projektu. Wzór zastrzeżony w Urzędzie Patentowym PL; nr: cm 15 cm 25 cm 40 cm SKAŁA LUBUSKA pustak skarpowy ochra + blok schodowy / ochra 86

86 Skała Lubuska PUSTAK SKARPOWY SKAŁA LUBUSKA pustak skarpowy / ochra 87

87 obudowy i niskie murki oporowe Palisada Skała Lubuska palisada trzystronnie łupana 45x12x12, 60x12x12, 80x12x12 cm. Palisada to wielofunkcyjny element imitujący ociosaną naturalną skałę. Przeznaczona jest do budowy niskich murków oporowych, ogradzania klombów, kwietników, terenów zielonych oraz oczek wodnych. Może służyć jako wykończenie ścieżek, spełniając funkcję obrzeży chodnikowych. Doskonale SKAŁA LUBUSKA palisada / onyx + ANTIQUA cappuccino sprawdzi się również jako obrzegowanie stopni schodowych ze szlachetnej kostki brukowej. Różna wysokość palisady pozwala na tworzenie rozmaitych kształtów murków i dopasowanie ich do otoczenia. 80 cm 45 cm 60 cm 12 cm 12 cm 12 cm 12 cm 12 cm 12 cm SKAŁA LUBUSKA palisada / granit + ANTIQUA barwy popiołu 88

88 Skała Lubuska PALISADA SKAŁA LUBUSKA palisada / granit + ANTIQUA barwy popiołu 89

89 bloczek murowy antyczny Skała Lubuska bloczek murowy antyczny jednostronnie łupany i postarzany 24x18x14 cm. System jest idealny do budowania niskich murków (do wysokości 100 cm) odgradzających klomby, miejsca nasadzania roślin i warzywniaki. Bloczki murowe stosuje się także jako zabezpieczenia i odgrodzenia podwyższonych tarasów na poziomie parteru. System sprawdza się również przy budowie murów wolnostojących, odgradzających posesje 18 cm 14 cm (do wysokości 150 cm). 24 cm SKAŁA LUBUSKA bloczek murowy antyczny, pustak ścienno-cokołowy / wapień 90

90 Skała Lubuska BLOCZEK MUROWY ANTYCZNY SKAŁA LUBUSKA bloczek murowy antyczny, pustak ścienno-cokołowy / wapień 91

91 schody blok schodowy Skała Lubuska blok schodowy jednostronnie łupany 90x40x12 cm. Blok schodowy przeznaczony jest do budowy stopni tam, gdzie szczególnie zależy nam na uzyskaniu eleganckiego, angielskiego charakteru otoczenia. Dzięki strukturze skały łupanej blok można dopasować do nawierzchni z płyt i kostek antycznych lub kamiennych. 12 cm 40 cm 90 cm SKAŁA LUBUSKA blok schodowy / onyx SKAŁA LUBUSKA blok schodowy / granit + ANTIQUA barwy popiołu 92

92 Skała Lubuska BLOK SCHODOWY SKAŁA LUBUSKA blok schodowy / granit Więcej szczegółowych informacji dotyczących produktów z gamy Skała Lubuska, informacje techniczne oraz zasady ich wbudowania dostępne są w oddzielnym folderze o Skale Lubuskiej oraz na 93

93 SKAŁA LUBUSKA blok schodowy, palisady, pustak słupkowy + przykrycie słupka, pustak ścienno-cokołowy + przykrycie cokołu / piaskowiec 94

94 95 Skała Lubuska BLOK SCHODOWY

95 ŚCIANY I ELEWACJE ZIEL-BRUK wychodząc naprzeciw Państwa potrzebom wprowadził do Programu Skała Lubuska elementy umożliwiające budowę zimnych garaży i elewacji domów w charakterze skał łupanych. Produkty te pozwolą stworzyć w pełni harmonijną architekturę z elementami ogrodzeń Skała Lubuska i zyskać trwały i niepowtarzalny wygląd na lata. Pustak ścienny pustak elewacyjny Skała Lubuska - pustak ścienny jednostronnie łupany 39x20x19 cm. Przeznaczony jest do budowy ścian w konstrukcjach murowych budynków gospodarczych, garaży, śmietników i innych tego typu obiektów, tak zwanych zimnych ścian, nie wymagających ocieplenia, tynkowania i spoinowania. Ściany wykonane z pustaków ściennych SL zapewniają trwałą kolorystycznie i powierzchniowo elewację, która nie wymaga napraw i remontów. Budynki wykonane z pustaków ściennych łupanych idealnie harmonizują w aranżacji z innymi elementami SL takimi jak ogrodzenia, klomby i murki oporowe. Przy wznoszeniu ścian pustaki ścienne układamy z przesunięciem o pół pustaka na mrozoodpornej zaprawie klejowej grubości 1 2 mm. Pustaki ścienne SL uzupełniające narożne dwustronnie łupane: ½ długości pustaka ściennego. Skała Lubuska - pustak elewacyjny jednostronnie łupany 39x9,5x19 cm. Jest to doskonały materiał na wykończenie elewacji. Łączony na wpust i pióro. Przeznaczony jest na warstwę elewacyjną (osłonową) w ścianie trójwarstwowej. Wznoszenie warstwy elewacyjnej zasadniczo odbywa się przy użyciu mrozoodpornej zaprawy klejowej oraz stalowych kotew, łączących warstwę elewacyjną z warstwą konstrukcyjną (nośną) ściany. Wznoszenie tego typu konstrukcji powinno się odbywać na tzw. przewiązkę. Na długości pustaka przewiązka powinna wynosić 0,4 0,5 długości pustaka. Z uwagi na technologię produkcji ww. pustaków - ściany z nich wykonane nie wymagają spoinowania. Pustak elewacyjny SL może być również z powodzeniem zastosowany do wznoszenia niewysokich, tj. do wysokości 1 m, ścian i murków oporowych. Pustaki elewacyjne SL uzupełniające narożne dwustronnie łupane: ½, ¼ oraz ¾ - długości pustaka elewacyjnego. 19 cm 19 cm 20 cm 9,5 cm 39 cm cm

96 Skała Lubuska PUSTAK ŚCIENNY, PUSTAK NADPROŻOWY, PUSTAK ELEWACYJNY Pustak nadprożowy Skała Lubuska - pustak nadprożowy jednostronnie łupany 39x20x19 cm. Jest to element uzupełniający, służący do budowy ścian i elewacji z pustaków ściennych i elewacyjnych Skała Lubuska. Przeznaczony jest do wykonania belek nadprożowych nad otworami okiennymi, drzwiowymi lub nad bramami oraz do wykonania wieńców. Wykonanie nadproża rozpoczynamy od ustawienia pustaków na wcześniej przygotowanym deskowaniu. Ilość pustaków jest zależna od rozpiętości otworu. Następnie układamy zbrojenie po czym przystępujemy do wylewania mieszanki betonowej. Klasa betonu powinna być co najmniej C25/30. Średnica zbrojenia, jego całkowity przekrój oraz gatunek zastosowanej stali zbrojeniowej są zależne od rozpiętości otworu oraz całkowitego obciążenia przedmiotowej belki. 19 cm 20 cm 39 cm Wszystkie wznoszone obiekty budowlane powinny zostać zaprojektowane zgodnie z obowiązującymi normami i sztuką budowlaną przez osoby posiadające uprawnienia do projektowania konstrukcyjnego. 97

97 ALLAN BLOCK Firma ZIEL-BRUK przedstawia nowość na rynku polskim - opatentowany system segmentowych murów oporowych firmy ALLAN BLOCK. ALLAN BLOCK to wiodący i uznany na świecie dostawca opatentowanego systemu murów oporowych przeznaczonych do realizacji projektów przemysłowych, drogowych jak również ogrodowych. Od ponad dwudziestu lat firma ALLAN BLOCK pomaga i wspiera fachowców z dziedziny architektury krajobrazu i budownictwa przy projektowaniu i wznoszeniu murów oporowych. Obszerna wiedza inżynierska i bogate doświadczenie tej firmy są w stanie sprostać Państwa potrzebom, a produkty tej marki mają szerokie spectrum zastosowań, począwszy od barier dźwiękochłonnych, a skończywszy na dużych obiektach infrastrukturalnych i przemysłowych. Korzystna cena, trwałość oraz estetyka sprawiają, że pustaki ALLAN BLOCK są najczęściej wybieranym produktem do budowy murów oporowych. ALLAN BLOCK dostarcza wysoce zaawansowane rozwiązania techniczne, które umożliwiają wykonanie najtrudniejszych projektów, takich jak miejsca nawodnione czy linie brzegowe. ALLAN BLOCK to w pełni zaprojektowany, sprawdzony i jedyny system murów oporowych, który przechodzi badania sejsmiczne prowadzone w Japonii. 98

98 ALLAN BLOCK Dzięki zaprojektowanym otworom pustaki ALLAN BLOCK, dostarczone na plac budowy, są lżejsze w porównaniu do tradycyjnych, pełnych i ciężkich bloczków. Gdy otwory zostaną w odpowiedni sposób wypełnione, pustaki ALLAN BLOCK przybierają taką samą masę jak bloczki i wówczas ciężar muru w połączeniu z nachyleniem pozwalają na wznoszenie wyższych grawitacyjnych murów oporowych. Grawitacyjny mur oporowy niezbrojony można Mur oporowy, który zachowuje stabilność jedynie dzięki swojej masie nazywany jest grawitacyjnym murem oporowym. System ALLAN BLOCK łączy podstawowe zasady mechaniki gruntów dotyczące nachyleń, parcia gruntu oraz całkowitej masy jednostkowej pustaka, tak aby tworzyć grawitacyjne mury oporowe cechujące się wysoką stabilnością. Każdy mur oporowy przenosi napór gruntu strefy czynnej. Strefa czynna jest określana jako część gruntu, która rozciąga się między murem a powierzchnią poślizgu. Wraz ze wzrostem nachylenia muru zmniejsza się rozmiar strefy czynnej. To powoduje zmniejszenie naporu na mur i wzrost zdolności wywierania większego nacisku ściany z pustaków. wykonać do max. wysokości 1,2 m (wysokość ta uzależniona jest od warunków gruntowych i rodzaju obciążenia nad murem). W przypadku wyższych murów należy zastosować geosiatkę w celu zagwarantowania stabilności muru. Warstwy geosiatki umieszcza się pomiędzy warstwami pustaków, które rozciągając się poza mur łączą się z otaczającym gruntem tworząc spójną jedną masę. Pustki w pustakach, wypełnione żwirem lub kruszywem łamanym, zapewniają wielopunktowe połączenia z siatką tworząc unikalne i najlepsze połączenie siatka-pustak ze wszystkich dotępnych na rynku systemów. 99

99 Posiadane właściwości techniczne produktów ALLAN BLOCK sprawiają, że budowanie murów oporowych jest niezwykle proste. Cechy te czynią system ALLAN BLOCK najefektywniejszym i najekonomiczniejszym na rynku. Technologia budowania bez zaprawy naprawdę działa. Wznoszenie sprężystych budowli z zachodzących na siebie i układanych na sucho pustaków pozwala na większą efektywność w stosunku do innych sztywnych technik budowania. Wyciągnij same korzyści płynące z systemu bezzaprawowego - szybka adaptacja do miejsca wbudowania, możliwy montaż przez niewykwalifikowanych robotników oraz niskie koszty wykonania. 100

100 ALLAN BLOCK Elastyczny charakter i funkcjonalność systemu AB wprawiły już wielu ekspertów w zdumienie. Można czuć się bezpiecznie wiedząc, że rozwiązanie firmy ALLAN BLOCK przetrwa próbę czasu. Więcej szczegółowych informacji dotyczących systemu ALLAN BLOCK oraz zasady wbudowania dostępne są w oddzielnym katalogu poświęconym systemowi AB oraz na i 101

101 KLASYCZNE ELEMENTY MAŁEJ ARCHITEKTURY GAZON DORAN szary 102

102 Zielony mur, kolorowy ekran akustyczny czy zabezpieczenie skarp to tylko niektóre zastosowania produktów z tej grupy. Bogata kolorystyka natomiast pozwoli z łatwością dopasować te elementy do każdej zabudowy. GAZONY PALISADY 103

103 Gazon doran powierzchnia Klasyczna ryflowana zazębianie się elementów ekologiczny Gazony Doran to ekologiczne elementy betonowe, przeznaczone do budowania murów oporowych, wzmacniania skarp, ogrodzenia trawników, budowania tzw. skalniaków czy wyznaczania ścieżek. GRAFIT Zazębianie się gazonów zapewnia stabilną i trwałą konstrukcję. SZARY 30 cm = 50 CZERWONY GAZON DORAN szary GAZON DORAN szary 104

104 Klasyczne elementy małej architektury GAZON DORAN, GAZON PICCOLO Gazon piccolo powierzchnia Klasyczna ryflowana zazębianie się elementów ekologiczny Gazony PICCOLO to elementy betonowe przyjazne dla środowiska. Kształt GAZONU PICCOLO umożliwia zastosowanie ich wszędzie tam, gdzie występuje kilka poziomów. Ich stosunkowo małe rozmiary ułatwiają ustawienie w dowolnym miejscu nawet w małym, przydomowym ogródku. 20 cm = 35 GAZON PICCOLO grafit GAZON PICCOLO grafit 105

105 Gazon łukflor Gazon ŁUKFLOR jest systemem przeznaczonym do tworzenia ścian wygłuszających hałas uliczny i przemysłowy, murów oporowych czy wzmacniania skarp. ŁUKFLOR świetnie nadaje się do budowania pionowych struktur. Obracając co drugą kształtkę o 90º tworzymy bardzo stabilną i wytrzymałą konstrukcję. GAZON ŁUKFLOR grafit, czerwony GRAFIT 30 cm SZARY 66 cm 45 cm CZERWONY powierzchnia Klasyczna ryflowana zazębianie się elementów ekologiczny GAZON ŁUKFLOR szary 106

106 Klasyczne elementy małej architektury GAZON ŁUKFLOR, PALISADY Palisady Uniwersalny kształt palisad umożliwia wykorzystanie ich jako niskich murków oporowych (zabezpieczenie skarp), ogrodzenia klombów, kwietników, terenów zielonych czy oczek wodnych. Palisady mogą być także zastosowane zamiast obrzeży chodnikowych jako wykończenie ścieżek. SZARY PALISADY szary + GRANIT LUBUSKI piaskowy powierzchnia Klasyczna gładka 3 wysokości 40/60/80 cm sprzedawane osobno 80 cm 60 cm 40 cm 12 cm 12 cm 12 cm 15 cm 15 cm 15 cm PALISADY szary 107

107 KOSTKI EKOLOGICZNE 108

108 Kostki Ekologiczne to elementy drogowe, które pozwalają naturze działać wg jej zasad bowiem możliwość przenikania wody do gleby to zasadnicza cecha tych produktów. Zawsze polecane tam, gdzie zależy nam na wyrównaniu terenu i ekologicznym rozwiązaniu. EKO-AŻUR EKO-KWADRAT 109

109 Eko-ażur 40 cm Krata EKO-AŻUR służy do wykonywania powierzchni zielonych parkingów, podjazdów do garażu oraz do zabezpieczania skarp i zboczy 60 cm przed osuwaniem się ziemi. EKO-AŻUR pozwala na zachowanie 40% naturalnej zieleni wśród elementów betonowych. dostępna grubość: 8, 10, 12 cm SZARY powierzchnia Klasyczna - gładka otwory stanowiące 40 % powierzchni płyty EKO-AŻUR gwarantują wnikanie wody w glebę 110

110 111 Kostki ekologiczne EKO-AŻUR

111 Eko-kwadrat Kostka EKO-KWADRAT może być stosowana jako nawierzchnia dróg i wjazdów o dużym kącie nachylenia. Jej zaletą jest to, że po wypełnieniu wolnej przestrzeni żwirem lub trawą nabiera ona lekkości i kameralnego charakteru. Ścięte krawędzie gwarantują długą żywotność i wyjątkową wytrzymałość produktu. SZARY dostępna grubość: 8 cm powierzchnia Klasyczna - gładka o ściętych krawędziach duże odstępniki gwarantujące wnikanie wody w glebę 112

112 Kostki ekologiczne EKO-KWADRAT 20 cm 20 cm 113

113 DROGOWE ELEMENTY PRZEMYSŁOWE 114

114 Jeśli poszukujesz rozwiązań dla budownictwa drogowego na duże inwestycje to właśnie w tym dziale znajdziesz wszystkie niezbędne produkty, które kompleksowo zaopatrzą Twoją budowę. W skład tych elementów wchodzą: Przemysłowe kostki brukowe najczęściej stosowane przy budowie infrastruktury drogowej. Kostki, które spełnią wszelkie oczekiwania pod kątem zastosowania w trudnych warunkach drogowych. Sprawdzą się na placach manewrowych dla samochodów ciężarowych oraz w halach magazynowych i w wielu innych wymagających warunkach, a różnorodność kształtów i kolorów pozwoli w logiczny i ergonomiczny sposób podzielić dane powierzchnie. Cała gama elementów uzupełniających, niezbędnych do wykończenia budowy dróg, chodników, rond i zatoczek. Zastosowanie nowoczesnych technologii pozwoliło uzyskać doskonałe parametry techniczne m.in. nasiąkliwość poniżej 4%, które pozwalają budować doskonale drogi na długie lata. 115

115 PRZEMYSŁOWE KOSTKI BRUKOWE 116

116 117

117 Cegła holland Ta klasyczna kostka brukowa znajduje zastosowanie zarówno na prywatnych posesjach, na chodnikach i parkingach miejskich, jak i na powierzchniach obiektów przemysłowych. Cegła HOLLAND dostępna jest także bez fazy np. na ścieżki rowerowe i do zabudowy wewnętrznej w halach magazynowych. GRAFIT SZARY CZERWONY ŻÓŁTY dostępna grubość: 6, 8 cm 2 elementy sprzedawane osobno: cała(20x10) połówka (10x10) cała (20x10) dostępna również bez fazy obiegowej powierzchnia Klasyczna - gładka 118

118 Kostki przemysłowe CEGŁA HOLLAND 10 cm 20 cm 10 cm 10 cm 119

119 Behaton 16,5 cm 10 cm 16,5 cm lub 13,8 cm 20 cm 16,5 cm 20 cm Ma kształt, który umożliwia podwójne zazębianie się kostek. Sprawdza się na drogach, parkingach i placach, czyli wszędzie tam, gdzie występują duże obciążenia. Sposób układania gwarantuje uzyskanie trwałych i ekonomicznych nawierzchni. BEHATON bez fazy obiegowej jest układany w halach magazynowych i przemysłowych oraz przy obiektach handlowych, gdzie używane są wózki zakupowe. dostępna grubość: cała (20x16,5) 6, 8, 10 cm połówka (10x16,5) 6, 8 cm brzegówka (20x13,8 lub 20x16,5) 6, 8 cm 3 elementy cała, połówka i brzegówka sprzedawane osobno wybrane elementy dostępne również bez fazy obiegowej powierzchnia Klasyczna gładka GRAFIT SZARY CZERWONY ŻÓŁTY 120

120 121 Kostki przemysłowe BEHATON

121 Uni zygzak Kostka UNI nadaje się idealnie na ruchliwe drogi i mocno eksploatowane parkingi. Zaokrąglone krawędzie i skos na całym obwodzie gwarantują GRAFIT doskonałe zazębianie się i przenoszenie obciążeń na sąsiednie kostki. UNI-ZYGZAK jest doskonałą alternatywą dla Behatonu. SZARY CZERWONY 11,25 cm 22,5 cm 11,25 cm 22,5 cm 11,25 cm 11,25 cm dostępna grubość: 6, 8 cm elementy sprzedawane osobno powierzchnia Klasyczna - gładka 122

122 Kostki przemysłowe UNI ZYGZAK, PŁYTA CHODNIKOWA Płyta chodnikowa Płytki chodnikowe stosuje się głównie do budowy chodników oraz placów przed posesją. Podstawowymi zaletami tego produktu są przede wszystkim łatwość i szybkość układania oraz znakomita kompatybilność z kostką brukową. dostępna grubość: 50x50 (0,25 m²) 7 cm 35x35 (0,1225 m²) 5 cm powierzchnia Klasyczna - gładka SZARY 35 cm 50 cm 35 cm 50 cm 123

123 Kwadrat Kostka o równych brzegach 12x12 cm. Kostka KWADRAT o grubości 8 i 10 cm może być stosowana na drogi, parkingi i inne miejsca, gdzie występuje duże natężenie ruchu. SZARY 12 cm 12 cm dostępna grubość: 8, 10 cm powierzchnia Klasyczna - gładka 124

124 Kostki przemysłowe KWADRAT, HOLD Hold HOLD to płyty z wypustkami wyraźnie wyczuwalnymi pod butami. Doskonale pokażą fizyczną granicę przed przejściami dla pieszych, na przystankach oraz na peronach autobusowych i kolejowych. HOLD w kontrastowym kolorze może być również wskazówką dla pozostałych uczestników ruchu. GRAFIT CZERWONY ŻÓŁTY 10 cm 20 cm dostępna grubość: 8 cm powierzchnia Klasyczna - gładka z wyraźnie wyczuwalnymi wypustkami 125

125 KRAWĘŻNIKI 126

126 127

127 Krawężniki drogowe SZARY To podstawowy element uzupełniający, niezbędny przy budowie dróg i autostrad. Program krawężników składa się z krawężników prostych, łukowych i skośnych. Znajdują one zastosowanie przy oddzielaniu powierzchni komunikacyjnych i umacnianiu krawędzi dróg, ulic, dojazdów i wjazdów. krawężnik prosty Krawężnik prosty B (cm) H (cm) L (cm) H B L krawężnik łukowy Krawężnik łukowy Promień r B (cm) H (cm) L (cm) (m) 0, H H L B L H B L B krawężnik skośny lewy i prawy Krawężnik skośny B (cm) H (cm) L (cm) 15 30/ / H B L 22 cm 128
