1 Karta katalogowa Cewki do zaworów elektromagnetycznych Zawory elektromagnetyczne i cewki w większości przypadków zamawiane są osobno. Gwarantuje to maksymalną elastyczność doboru oraz zapewnia możliwość wyboru konfiguracji dostosowanej do potrzeb klienta. Oferta obejmuje cewki z wtykiem, puszką przyłączeniową oraz przewodem. Danfoss oferuje szeroką gamę cewek do konkretnych zastosowań, np. do zaworów przeznaczonych do pary wodnej lub do pracy w strefie zagrożonej wybuchem. Cewki posiadają certyfikaty m.in.: EN , EEx/ATEX i U. Charakterystyka y Hermetyczne cewki o długim okresie eksploatacji nawet w najbardziej wymagających warunkach y Cewki AC (na prąd przemienny) oraz DC (na prąd stały) y Standardowe cewki o napięciu od 12 do 400 V i częstotliwości 50, 60 lub 50 / 60 Hz y Montaż nie wymagający użycia narzędzi y Demontaż nie wymagający użycia narzędzi y Dostępne opcje: - styki płaskie - wtyk - puszka przyłączeniowa - przewód 3-żyłowy - Junction box - Conduit hub Danfoss DCS (rja) IC.PD.600.2A.049 1

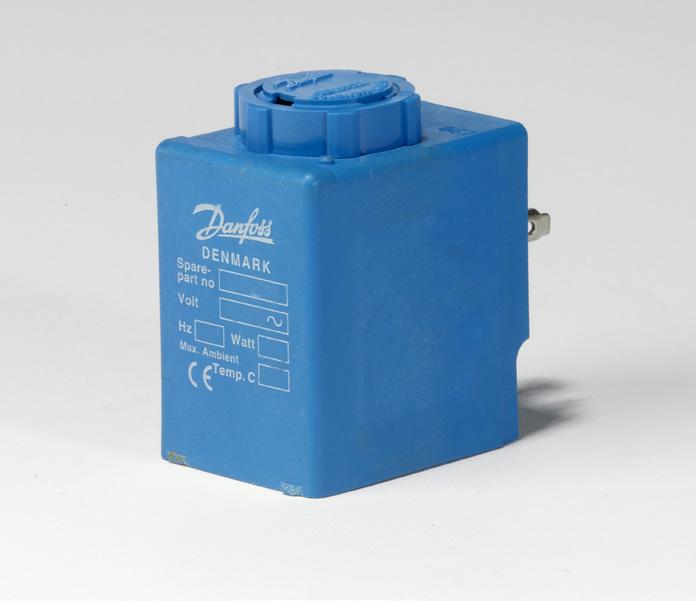

2 Identyfikacja cewek nadrukowane bezpośrednio na cewce: Kraj pochodzenia cewki Temperatura ( C = zakres temperatur : od -40 C do 40 C) Znak CE Znak certyfikatu U Recognized produkcyjny (F4501, cewka 018F4511) Producent MADE IN DENMARK e BQ240CS Spare part no. 018F4511 Tambient C V 60Hz 9.5W 16VA 230V 50Hz 10W 17VA F4501 Danfoss A/S, 6430 Nordborg, Denmark Danfoss DCS (rja) IC.PD.600.2A.49 2

3 Cewki typu BA - wersja IP00 ze stykami płaskimi DIN A - wersja IP20 z nasadką ochronną - wersja IP65 z wtykiem do cewek y W komplecie zestaw do montażu y Zgodność z: - normą EN BA024A %, 10% N7508 BA048A %, 10% N7510 BA115A %, 10% N7512 BA230A %, 6% N7501 BA240A %, 10% N7502 BA400A %, 6% N7504 BA024B %, 10% N7520 BA115B %, 10% N7522 BA220B %, 10% N7523 BA012D ±10% DC N7550 BA024D ±10% DC N7551 Wykonanie Zgodne z normą VDE 0580 Podłączenie elektryczne Styki płaskie zgodnie z DIN 43650, typ A Stopień ochrony, IEC 529 IP00 ze stykami płaskimi, IP20 z nasadką ochronną, IP65 z wtykiem do cewek Charakter pracy Praca ciągła Rodzaj wtyku Opcja - numer kat. 042N0156 bez wtyku z nasadką ochronną z wtykiem BA [kg] Danfoss DCS (rja) IC.PD.600.2A.49 3

4 Cewki typu BD - wersja IP00 ze stykami płaskimi DIN A - wersja IP20 z nasadką ochronną - wersja IP65 z wtykiem do cewek y W komplecie zestaw do montażu y Zgodność z: - normą EN BD024A %, 10% N7597 BD230A %, 6% N7591 Wykonanie Zgodne z normą VDE 0580 Podłączenie elektryczne Styki płaskie zgodnie z DIN 43650, typ A Stopień ochrony, IEC 529 IP00 ze stykami płaskimi, IP20 z nasadką ochronną, IP65 z wtykiem do cewek Charakter pracy Praca ciągła Rodzaj wtyku Opcja - numer kat. 042N0156 bez wtyku z nasadką ochronną z wtykiem BD [kg] Danfoss DCS (rja) IC.PD.600.2A.49 4

5 Cewki typu BB - wersja IP00 ze stykami płaskimi DIN A - wersja IP20 z nasadką ochronną - wersja IP65 z wtykiem do cewek y Zgodność z: - EN BB024AS %, 10% F7358 BB115AS %, 10% F7361 BB230AS %, 10% F7351 BB240AS %, 10% F7352 BB440CS %, 10% %, 10% F7353 BB024BS %, 10% F7365 BB110CS BB230CS ±10% ±10% ±10% ±10% F F7363 BB012DS ±10% DC F7396 BB024DS ±10% DC F7397 Wykonanie Zgodne z normą VDE 0580 Podłączenie elektryczne Styki płaskie zgodnie z DIN 43650, typ A Stopień ochrony, IEC 529 IP00 ze stykami płaskimi, IP20 z nasadką ochronną, IP65 z wtykiem do cewek Charakter pracy Praca ciągła Rodzaj wtyku Opcja - numer kat. 042N0156 bez wtyku z nasadką ochronną z wtykiem BB [kg] Danfoss DCS (rja) IC.PD.600.2A.49 5

6 Cewki typu BE IP67, z puszką przyłączeniową - normą EN BE024AS %, 10% F6707 BE048AS %, 10% F6709 BE115AS %, 10% F6711 BE230AS %, 10% F6701 BE240AS %, 10% F6702 BE440CS %, 10% %, 10% F6703 BE024BS %, 10% F6715 BE115CS %, 10% %, 10% F6710 BE220BS %, 10% F6714 BE110CS ±10% ±10% F6730 BE230CS ±10% ±10% F6732 BE012DS ±10% DC F6756 BE024DS ±10% DC F6757 Wykonanie Zgodne z normą VDE 0580 Podłączenie elektryczne Puszka przyłączeniowa Stopień ochrony, IEC 529 IP67 Charakter pracy Praca ciągła Rodzaj wtyku Puszka przyłączeniowa (w komplecie) z puszką przyłączeniową z przewodem o długości 1m BE [kg] Danfoss DCS (rja) IC.PD.600.2A.49 6

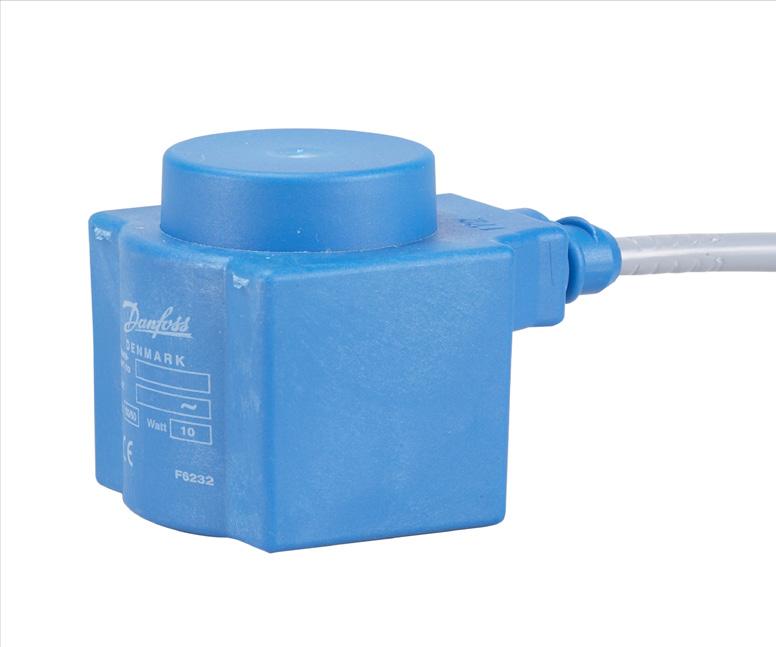

7 Cewki typu BF IP67, z przewodem - normą EN BF230AS %, 10% F6251 BF240AS %, 10% F6252 BF440CS %, 10% %, 10% F6253 BF024AS %, 10% F6257 BF115CS %, 10% %, 10% F6260 BF220BS %, 10% F6264 BF024BS %, 10% F6265 BF110CS BF230CS ±10% ±10% ±10% ±10% F F6282 Wykonanie Zgodne z normą VDE 0580 Podłączenie elektryczne 3-żyłowy przewód o długości 1m Stopień ochrony, IEC 529 IP67 Charakter pracy Praca ciągła z przewodem o długości 1m [kg] BF Danfoss DCS (rja) IC.PD.600.2A.49 7

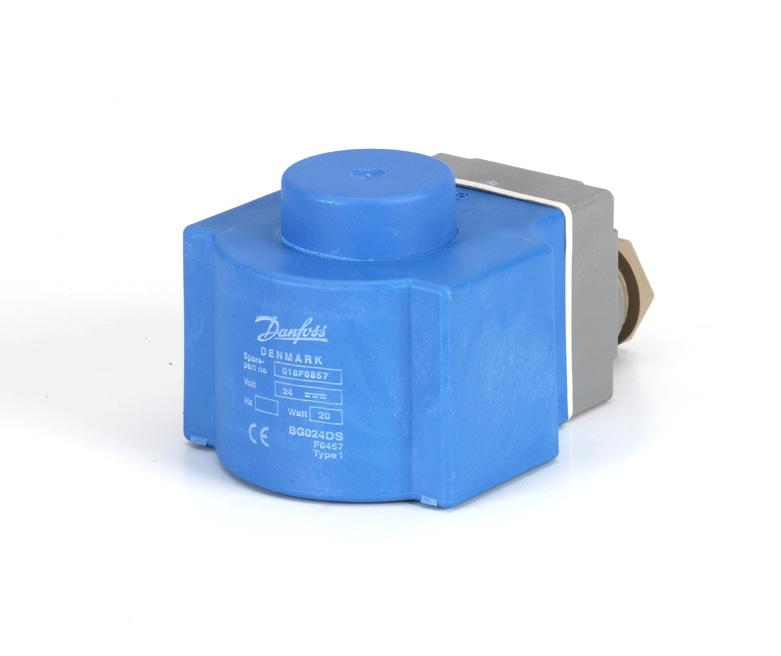

8 Cewki typu BG IP67, z puszką przyłączeniową - normą EN BG024AS %, 10% F6807 BG110AS %, 10% F6811 BG230AS %, 10% F6801 BG240AS %, 10% F6802 BG400AS %, 10% F6803 BG024BS %, 10% F6815 BG110BS %, 10% F6813 BG220BS %, 10% F6814 BG012DS ±10% DC F6856 BG024DS ±10% DC F6857 Wykonanie Zgodne z normą VDE 0580 Podłączenie elektryczne Puszka przyłączeniowa Stopień ochrony, IEC 529 IP67 Charakter pracy Praca ciągła Rodzaj wtyku Puszka przyłączeniowa (w komplecie) z puszką przyłączeniową [kg] BG Danfoss DCS (rja) IC.PD.600.2A.49 8

9 Cewki typu BN bez przydźwięku y Cewki bez przydźwięku IP67, z przewodem - normą EN BN230CS ±10% ±10% F7301 Wykonanie Zgodne z normą VDE 0580 Podłączenie elektryczne 3-żyłowy przewód o długości 1m Stopień ochrony, IEC 529 IP67 Charakter pracy Praca ciągła z przewodem o długości 1m [kg] BN Danfoss DCS (rja) IC.PD.600.2A.49 9

10 Cewki typu BN - IP65 w przypadku zastosowania wtyczki zgodnej z normą DIN43650, typ A (042N0156) - IP67 w przypadku zastosowania puszki przyłączeniowej y W przypadku zaworów do pary typu EV215B, EV225B i EV245B maksymalna temp. pary wynosi 160 C przy maksymalnej temperaturze 40 C (dodatkowe informacje dostępne są w karcie katalogowej zaworów elektromagnetycznych) - normą EN y Elektrozawór złożony z korpusu EV210B, EV220B, EV215B lub EV225B i cewki BN posiada certyfikat U Recognized. Certyfikat BN024DS ±10% DC F6968 Wykonanie Zgodne z normą VDE 0580 Podłączenie elektryczne Wtyk do cewek zgodny z normą DIN43650 typ A lub puszka przyłączeniowa Stopień ochrony, IEC 529 IP65 lub IP67 Charakter pracy Praca ciągła BN [kg] ø34 58 Danfoss Danfoss DCS (rja) IC.PD.600.2A.49 10

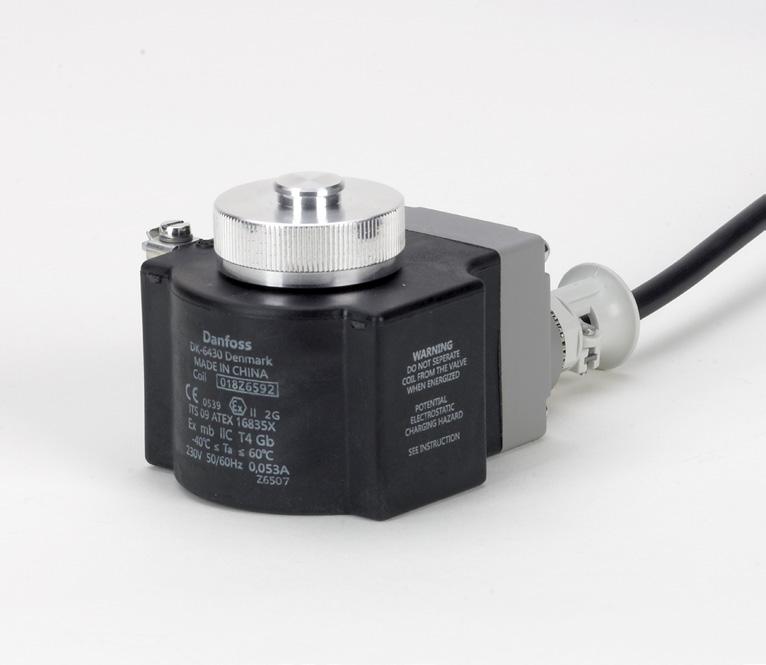

11 Cewki typu BO z certyfikatem ATEX y Dopuszczone do pracy w strefie 1 IP67, w komplecie zestaw uszczelniający do pracy w środowisku wilgotnym - dyrektywą ATEX 2014/34/UE - Ex mb IIC T4 Gb - numer certyfikatu: ITS 09 ATEX 16835X y Temperatura medium: do 90 C BO024C ±10% 50 / Z6595 BO110C ±10% 50 / Z6593 BO230C ±10% 50 / Z6592 BO240C ±10% 50 / Z6591 BO024D ±10% DC Z6596 Podłączenie elektryczne Przewód 3 x 0,75 mm², 5 m Stopień ochrony, IEC 529 IP67 w przypadku zastosowania zestawu uszczelniającego Temperatura medium -40 C 90 C Charakter pracy Praca ciągła Wilgotność 0 100% Stopień zanieczyszczenia 3 (norma EN ) udarowe wytrzymywane 2,5 kv (norma EN ) Wyposażenie dodatkowe Opis Zastosowanie Seal kit (included as standard) Wet environment (pollution degree 3) 018Z0090 : 0,60 kg Danfoss DCS (rja) IC.PD.600.2A.49 11

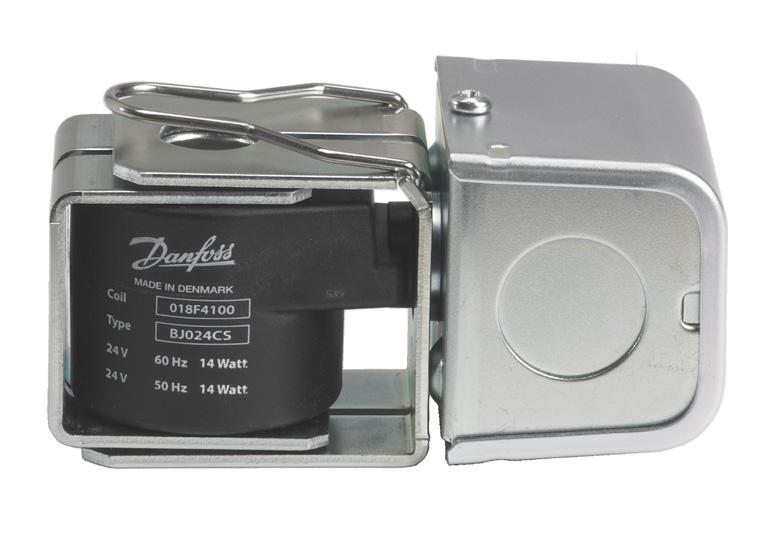

12 Cewki typu BJ IP30 / NEMA 2 y Do zaworów z certyfikatem U isted (normy U 429 i CSA) y Temperatura : do 50 C / 122 F y Temperatura medium: do 185 C / 364 F w przypadku pary wodnej zaworu EV220B 6-50 EV210B EV215B EV225B EV250B cewki Długość przewodu [cal] [cm] BJ024CS ±10% / F4100 BJ120CS ±10% BJ240CS ±10% / F F4120 Wykonanie Zgodne z normą U 429, załączanie 49 VA Podłączenie elektryczne Junction box Stopień ochrony, IEC 529 Junction box NEMA 2 ~ IP 12 IP 30 Temperatura C / F 52mm (2 in.) 100mm (4 in.) Danfoss 18F mm (2 in.) : 0,39 kg / 0,860 funta Danfoss DCS (rja) IC.PD.600.2A.49 12

13 Cewki typu BX Conduit hub IP54 / NEMA 4 y Do zaworów z certyfikatem U isted (normy U 429 i CSA) y Temperatura : do 50 C/122 F y Temperatura medium: do 185 C / 364 F w przypadku pary wodnej zaworu EV220B 6-50 EV210B EV215B EV225B EV250B cewki Długość przewodu [cal] [cm] BX024CS ±10% / F4102 BX024CS ±10% / F4103 BX024CS ±10% / F4104 BX120CS ±10% F4112 BX120CS ±10% / F4113 BX120CS ±10% F4114 BX120CS ±10% F4115 BX240CS ±10% F4122 BX240CS ±10% F4123 Wykonanie Zgodne z normą U 429, załączanie 49 VA Podłączenie elektryczne Conduit hub Stopień ochrony, IEC 529 Conduit hub NEMA 4 ~ IP54 Temperatura C / F 48mm (2 in.) 74mm (3 in.) Danfoss 18F mm (1 5 /8 in.) : 0,33 kg / 0,717 funtag Danfoss DCS (rja) IC.PD.600.2A.49 13

14 Cewki typu BY do IP65 / NEMA 4 y Do zaworów z certyfikatem U Recognized - EN BY024CS BY240CS BY120CS ±10% ±10% ±10% ±10% ±10% ±10% Certyfikat 018F F F7663 Wykonanie Zgodne z normą VDE 0580 Podłączenie elektryczne Styki płaskie zgodnie z DIN 43650, typ A Stopień ochrony, IEC 529 Do IP65 / NEMA 4 Rodzaj wtyku Opcja - numer kat. 042N0156 bez wtyku z nasadką ochronną z wtykiem [kg] BY Danfoss DCS (rja) IC.PD.600.2A.49 14

15 Cewki typu BQ do IP65 / NEMA 4 y Maks. temperatura medium: 185 C w przypadku pary wodnej y Do zaworów z certyfikatem U Recognized - EN Certyfikat BQ024CS %, 10% %, 10% F4517 BQ120BS / %, 6% F4519 BQ240CS %, 6% / 240-6%, 6% F4511 Wykonanie Zgodne z normą VDE 0580 Podłączenie elektryczne Styki płaskie zgodnie z DIN 43650, typ A Stopień ochrony, IEC 529 Do IP65 / NEMA 4 Rodzaj wtyku Opcja - numer kat. 042N0156 bez wtyku z nasadką ochronną z wtykiem BQ [kg] Danfoss DCS (rja) IC.PD.600.2A.49 15

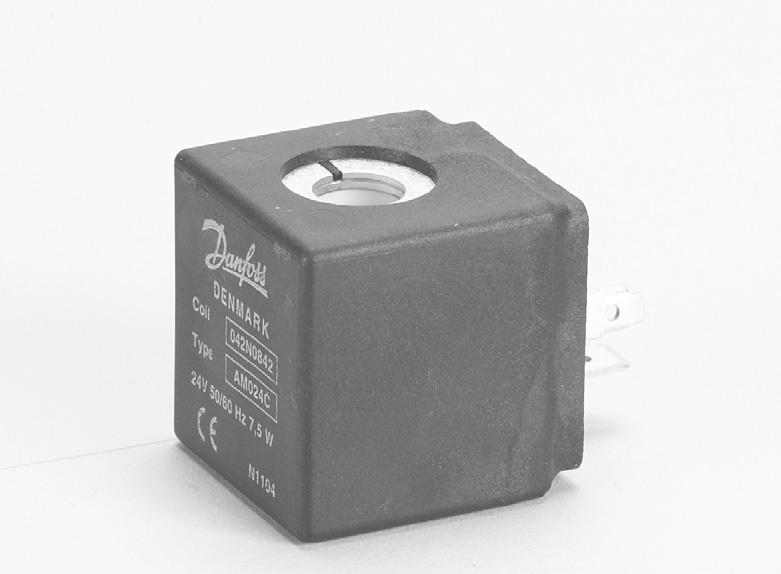

16 Cewki typu AM - wersja IP00 ze stykami płaskimi DIN A - wersja IP20 z nasadką ochronną - wersja IP65 z wtykiem do cewek - EN AM024C AM110C AM230C AM240C ±10% ±10% ±10% ±10% ±10% ±10% ±10% ±10% N N N N0841 AM012D ±10% DC N0848 AM024D ±10% DC N0843 Wykonanie Zgodne z normą VDE 0580, załączanie 22,5 VA; tylko cewki AC Podłączenie elektryczne Styki płaskie zgodnie z DIN 43650, typ A Stopień ochrony, IEC 529 IP00 ze stykiem płaskim, IP65 z wtykiem do cewek Charakter pracy Praca ciągła Rodzaj wtyku Opcja - numer kat. 042N0156 bez wtyku z wtykiem z nasadką ochronną AM [kg] Danfoss DCS (rja) IC.PD.600.2A.49 16

17 Cewki typu AP z certyfikatem U Recognized - wersja IP00 ze stykami płaskimi DIN A - wersja IP20 z nasadką ochronną - wersja IP65 z wtykiem do cewek y Do zaworów z certyfikatem U Recognized y Temperatura : do 50 C / 122 F - normą EN [ C / F] Certyfikat AP240C / ±10% ±10% N4191 AP120B AP024B / / ±10% N ±10% N4193 Wykonanie Zgodne z normą VDE 0580 Podłączenie elektryczne Styki płaskie zgodnie z DIN 43650, typ A Stopień ochrony, IEC 529 IP00 ze stykiem płaskim, IP65 / NEMA 2 z wtykiem do cewek Charakter pracy Praca ciągła Rodzaj wtyku Opcja - numer kat. 042N0156 bez wtyku [cal] z wtykiem [cal] z nasadką ochronną [cal] [kg / funty] AP / Danfoss DCS (rja) IC.PD.600.2A.49 17

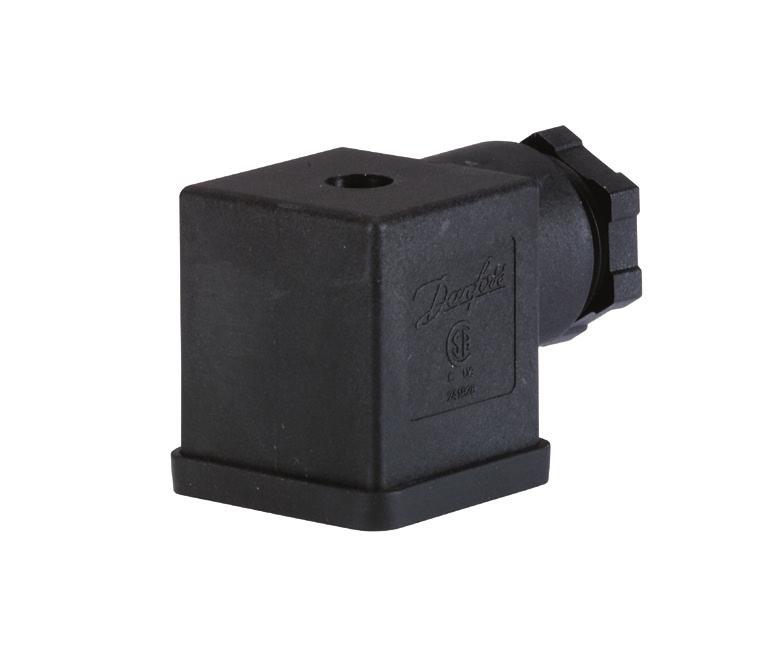

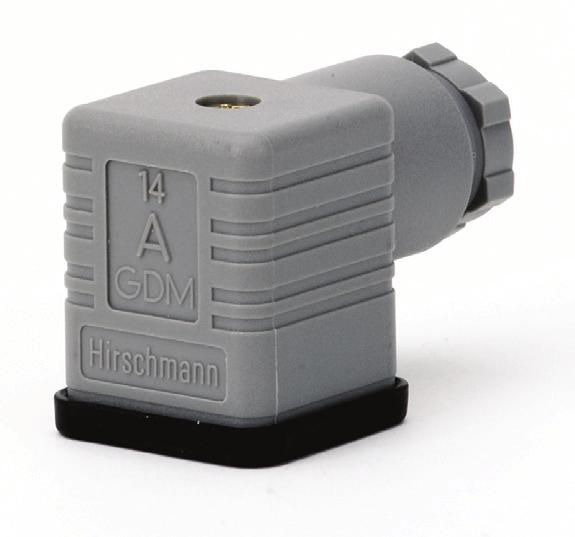

18 Wtyk do cewek do IP65 y Do cewek Danfoss typu A, AM, AS, AZ, BA, BB, BD, BN, BQ i BY y Na wszystkie AC / DC do 250 V - - normami CSA - normami VDE Rozmiar Opis Do cewek typu DIN 18 Cable plug according to DIN A PG 11 A, AM, AS, AZ, BA, BB, BD, BN (Center boss), BQ, BY 042N0156 GDM 2011 J (szary) Wykonanie DIN A Dławnica PG 11 Bieguny 2 + PE maks. 250 V AC / DC Certyfikaty CSA, VDE Stopień ochrony IP65 (IEC 60529) Maks. prąd pracy Rezystancja styków 16 A < 10 mω Średnica przewodu Ø4,5 11 mm Przekrój poprzeczny przewodu Maks. 1,5 mm 2 Temperatura C / F Materiały Styki istwa zaciskowa Profilowana uszczelka Obudowa CuSn (cynowane) PA 6 GF NBR PA 6 GF ø ø 0,031 kg/0,068 funta Danfoss DCS (rja) IC.PD.600.2A.49 18

19 Wtyk do cewek - paczka 100szt. do IP65 y Do cewek Danfoss typu A, AM, AS, AZ, BA, BB, BD i BY y Na wszystkie AC / DC do 250 V normami CSA - dyrektywą niskonapięciową (VD) 2014/35/UE Rozmiar Opis Do cewek typu DIN 18 Cable plug with form A A, AM, AS, AZ, BA, BB, BD, BY 042N0178 Wykonanie Dławnica PG 11 Bieguny maks. Certyfikaty Stopień ochrony Maks. prąd pracy Rezystancja styków Średnica przewodu EN A 2 + PE 250 V AC / DC zgodność z normami CSA IP65 16 A < 4 mω Ø6 8 / 8 10 mm Przekrój poprzeczny Maks. 1,5 mm 2 przewodu Temperatura C / F Materiały Styki istwa zaciskowa Profilowana uszczelka Obudowa CuZn, powlekane Cu/Sn PA 6 GF NBR PA 6 GF 0,031 kg/0,068 funta Danfoss DCS (rja) IC.PD.600.2A.49 19

20 ø Karta katalogowa Cewki do zaworów elektromagnetycznych Wtyk do cewek do IP65 y Do cewek Danfoss typu AB i AC y Na wszystkie AC / DC do 250 V y Certyfikowane jako zgodne z: - - normami CSA Rozmiar Opis Do cewek typu DIN 11 Cable plug for 6.3 x 0.8 mm spade connectors AB, AC 042N0139 GM 209 J (czarny) Wykonanie DIN B Dławnica PG 9 Bieguny 2 + PE maks. 250 V AC / DC Certyfikaty CSA Stopień ochrony IP65 (IEC 60529) Maks. prąd pracy Rezystancja styków Średnica przewodu 16 A < 10 mω Ø4,5 7 mm Przekrój poprzeczny Maks. 1,5 mm 2 przewodu Temperatura C / F Materiały Styki istwa zaciskowa Uszczelka płaska Obudowa CuSn (cynowane) PA 6 GF NBR PA 6 GF ø : 0,023 kg / 0,050 funta Danfoss DCS (rja) IC.PD.600.2A.49 20

21 Wtyk (dioda ED + warystor) do IP65 y Do cewek Danfoss typu AM, AK, A, AS, AZ, BA, BD, BB i BY y Wersje 24 V AC / DC i 230 V AC y DIN 18 y Certyfikowany z: normami CSA - dyrektywą niskonapięciową (VD) 2014/35/UE Rozmiar [V AC] [V DC] Do cewek typu Kolor diody Wbudowany rezystor VDR 1 ) DIN ±10% AM, A, AS, AZ, BA, BB, BD, BY Red Yes 042N0263 DIN ±10% AM, A, AS, AZ, BA, BB, BD, BY Red Yes 042N ) Zabezpieczenie przed skokami Wykonanie EN A Pobór prądu Maks. 5 ma Certyfikat Zgodność z normami CSA Stopień ochrony IP65 (IEC 60529) Maks. prąd pracy 1,5 A Rezystancja styków 4 mω Zabezpieczenie przed niewłaściwą Tak polaryzacją Średnica przewodu 6 8 mm i 8 10 mm Przekrój poprzeczny przewodu Maks. 1,5 mm 2 Temperatura C / F Styki istwa zaciskowa Materiały Uszczelka płaska Obudowa Mocowanie przewodu CuZn, powlekane Cu/Sn PA6 + 30% FG, czarny NBR, atest ABS PA6 PA % FG P7,5 czarny : 0,027 kg / 0,059 funta Danfoss DCS (rja) IC.PD.600.2A.49 21

22 Wtyk (dioda ED + warystor) do IP65 y Do cewek Danfoss typu AB i AC y 24 V AC normami CSA - dyrektywą niskonapięciową (VD) 2014/35/UE Rozmiar rozmiar [V AC] [V DC] Do cewek typu Kolor diody Wbudowany rezystor VDR 1 ) DIN AB, AC Red Yes 042N ) Zabezpieczenie przed skokami Wykonanie Wtyk IP65 dla cewek ze stykami 6,3 x 0,8 mm zasilania ±10% Pobór prądu Maks. 5 ma Certyfikat Zgodność z normami CSA Stopień ochrony IP65 (IEC 60529) Maks. prąd pracy 1,5 A Rezystancja styków 4 mω Zabezpieczenie przed niewłaściwą polaryzacją Tak Średnica przewodu 5 6 mm i 6 9 mm Przekrój poprzeczny przewodu Maks. 1 mm 2 Temperatura C / F Styki istwa zaciskowa Materiały Uszczelka płaska Obudowa Mocowanie przewodu CuZn, powlekane Cu/Sn PA6 + 30% FG, czarny NBR, atest ABS PA6 PA % FG P7,5 czarny : 0,027 kg / 0,059 funta Danfoss DCS (rja) IC.PD.600.2A.49 22

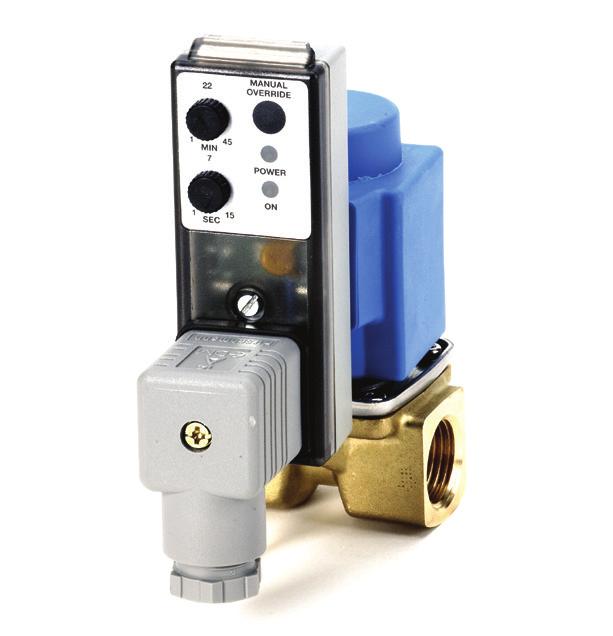

23 Uniwersalny timer elektroniczny typu ET 20 M y Do sterowania pracą elektrozaworów Danfoss y Niewielkie rozmiary i masa y Ustawialny czas przerwy od 1 do 45 minut, z ustawialnym czasem pracy od 1 do 15 s (zmiana stanu) y Do wszystkich napięć cewek z przedziału V AC y Wskaźnik pracy w postaci diód ED y Wszystkie elementy w jednym module y Przycisk test button do ręcznego sterowania pracą zaworu AC Do cewek typu BA024A A, AM, AS, AZ, BA, BD, BB 042N0185 ET 20 M V AC / Hz Moc Maks. 20 W Stopień ochrony IP00, IP65 z wtykiem do cewek Podłączenie elektryczne Złącze DIN (DIN A) Zakres temperatury pracy C Działanie Po załączeniu: pozycja praca ( on ) Ustawialny czas przerwy 0 45 min Ustawialny czas pracy 0 15 s Danfoss nie ponosi odpowiedzialności za możliwe błędy drukarskie w katalogach, broszurach i innych materiałach drukowanych. zawarte w broszurze mogą ulec zmianie bez wcześniejszego uprzedzenia, jako ef acji naszych urządzeń. Wszystkie znaki towarowe w tym materiale są własnością odpowiednich spółek. Danfoss, logotyp Danfoss są znakami towarowymi Danfoss A/S. Wszystkie prawa zastrzeżone. Danfoss DCS (rja) IC.PD.600.2A.49 23
